В некоторых случаях необходимо определить полярность проводов блоков питаний и зарядных устройств. В этой статье мы разберемся с проводами в зарядке для телефона – где плюс, а где минус.

Содержание

1. Как определить полярность и назначение проводов
2. По стандартной расцветке USB из 4 проводов
3. По цветам, если провода всего два
4. Определить с помощью мультиметра
5. Как узнать с помощью светодиода
6. Определяем, где плюс и минус, “химическими” способами

Итак, мы отрезали вилку от зарядного устройства для тех или иных целей или она просто обломилась. Попробуем определить, какие провода отвечают за питание и какой из них плюсовой, а какой минусовой.

По стандартной расцветке USB из 4 проводов

Начнем с зарядных устройств и кабелей USB для смартфонов с четырьмя проводниками. Какие из них отвечают за плюс и минус питания?

Какого цвета плюс и минус в этом кабеле?

Согласно стандартной расцветке назначение проводников следующее:

• Черный – минус питания, общий.
• Красный – плюс питания.
• Белый – передача данных (D-).
• Зеленый – передача данных (D+).

Таким образом, красный и черный у нас отвечают за питание, белый и зеленый – за передачу данных. Последние подключаются к контактам DATA-штекера USB или mini USB.

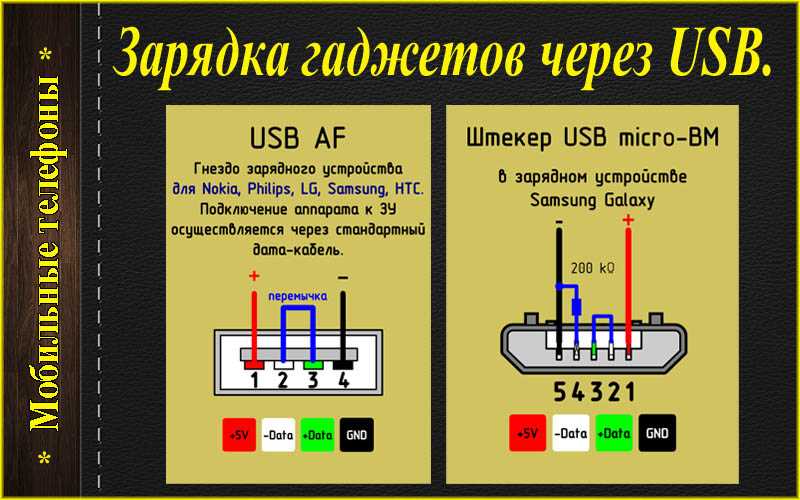

Распайка проводов по цветам

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Редко, но случается, что за минус на зарядке от телефона отвечает синий провод. Обычно такое нарушение допускают производители «ноунейм», но и у известных брендов подобные замены случаются.

По цветам, если провода всего два

Как определить по цвету провода зарядки, если их всего два? Здесь действует то же правило:

• Красный – плюс.
• Черный или синий – минус.

В некоторых кабелях роль минусового проводника играет экранирующая оплетка – «экран». Один из примеров – зарядное устройство для ноутбука.

Здесь минусом на зарядном устройстве является оплетка

Определить с помощью мультиметра

К сожалению, как было отмечено выше, не все производители придерживаются общепринятого стандарта в расцветке изоляции. Некоторые из них вообще используют одноцветные варианты или простые двухжильные в своих зарядниках. Хорошо еще, если один из них как-то обозначен. К примеру, полоской.

Это зарядное устройство имеет обычный плоский двухжильный кабель черного цвета

Здесь нас выручит обычный китайский мультиметр. Правильно подключаем щупы: черный – в нижнее гнездо (обычно обозначено надписью «COM» или значком заземления), красный – в среднее (обозначается VΩmA).

Правильное подключение щупов

Теперь красный щуп – это плюс измерительного прибора, черный – минус. Устанавливаем переключатель на измерение постоянного напряжения. Включаем зарядное устройство в сеть и определяем напряжение. Если перед показаниями стоит значок «минус», то красный щуп прибора подключен к минусу. Если значка нет – к плюсу.

Здесь красный щуп подключен к минусовому проводнику

Определить полярность можно и стрелочным прибором. При правильном включении вольтметр покажет напряжение, при неправильном стрелка попытается «зашкалить» за левый сектор.

Как узнать с помощью светодиода

Если мультиметра под рукой нет, то где какой провод, определяют любым индикаторным светодиодом. Но прежде выясняют, где у светодиода анод, а где катод. Если диод новый, то это можно сделать по длине выводов. Вывод анода всегда длиннее. Если полупроводник паяный, то посмотрите на его баллон на просвет. Кристалл всегда на подложке, подключенной к катоду.

Определяем полярность светодиода

Еще нам понадобится резистор номиналом 470 Ом – 1 кОм. Далее собираем простую схему – соединяем светодиод с резистором последовательно. Этот импровизированный щуп подключаем к блоку питания. Если светодиод светится, то полярность подключения такая, как указано на рисунке ниже. Если нет – противоположная.

Если светодиод светится, то анод подключен к плюсу

Светодиод может не гореть, если он неисправен. Если он не засветился, меняем полярность подключения и убеждаемся, что все в порядке, он загорелся.

Определяем, где плюс и минус, “химическими” способами

Определить, какой проводник плюс, а какой – минус, можно и подручными средствами. Для первого варианта нам понадобится стакан обычной воды со щепоткой поваренной соли. Зачищаем проводники и опускаем их в воду. Подключаем зарядное устройство к сети.

Определение полярности при помощи воды

Через некоторое время на одном из проводов появятся пузырьки. Это водород, образующийся за счет электролиза воды. Конец с пузырьками минусовой.

На минусовом конце (фото слева) появились пузырьки водорода

На плюсовом проводе тоже могут появиться пузырьки. Это кислород. Но пузырьков будет намного меньше, и определить, где плюс, а где минус, не составит труда.

Для реализации второго метода понадобится сырой картофель. Разрезаем его пополам и втыкаем в срез провода.

Через некоторое время вокруг положительного проводника появится зеленоватое пятно.

Мы выяснили, как определить полярность проводников блока питания или зарядного устройства. Надеемся, что с этим у вас проблем в будущем не будет.

Сейчас читают:

Заряжаем АКБ: как разобраться в полярности – Иксора

Почему разряжается аккумулятор?

Существует много причин, по которым аккумулятор может потерять свой заряд: непогашенные на длительное время габаритные фонари, длительное прослушивание музыки при выключенном двигателе. Кроме того, на большинстве автомобилей установлены WET-аккумуляторы, которые работают на принципе химической реакции свинцовых пластин с электролитом, в результате чего вырабатывается электрическая энергия. В процессе работы любой аккумулятор подвергается износу и свинцовые пластины постепенно разрушаются, а электролит выкипает, из-за этого снижается емкость аккумуляторной батареи, и устройство может разрядиться в любой момент. Чтобы неприятная ситуация не застала вас врасплох, необходимо знать какой аккумулятор установлен в вашем автомобиле, как произвести подзарядку и правильно подобрать замену.

Что такое полярность аккумулятора?

Токовыводящие элементы аккумулятора располагаются на его лицевой или верхней крышке. Существуют две основных схемы расположения токовыводов – «прямая» и «обратная», если говорить проще, то вся разница в расположении клемм – плюсовая клемма может находиться справа или слева, что и является основным различием аккумуляторов с прямой и обратной полярностью.

  1. Особенности прямой полярности автомобильного аккумулятора

               Прямая полярность встречается только на автомобилях отечественного производства и как правило маркируется как «1». Чтобы определить полярность, поверните АКБ лицевой частью к  себе таким образом, чтобы токовыводящие элементы находились снизу, а этикетка –перед глазами. Если полярность АКБ прямая, плюсовая клемма будет находиться слева, а минусовая – справа.

  2. Особенности обратной полярности автомобильного аккумулятора

               За редким исключением аккумуляторы обратной полярности стоят на европейский автомобилях.

Отличия аккумуляторов обратной и прямой полярности минимальны, внешней они практически идентичные (корпус, силы тока, количество банок, этикетка), именно поэтому можно легко перепутать и купить аккумулятор с неправильным положением токовыводов. Именно поэтому, если вы задумались о замене аккумулятора, необходимо точно знать какой АКБ подойдет для вашего автомобиля.

Последствия неправильного подключения АКБ

1. При зарядке АКБ в домашних условиях при неправильном подключении в первую очередь сгорит предохранитель, защитив батарею АКБ. С вероятностью 95% сам устройство останется в рабочем состоянии, однако необходимо будет заменить сгоревший предохранитель и правильно выставить провода для зарядки.
2. Если перепутать клеммы во время прикуривания от другого автомобиля, последствия могут быть самыми плачевными, поэтому необходимо быть крайне внимательным при подключении. Если перепутать клеммы при прикуривании, это 100% приведет к замыканию, после чего провода просто загорятся. Если вы неверно произвели подключение, отсоедините провода в течение 1-2 минут, если произвести отключение вовремя, неприятных последствий можно избежать.

В магазине IXORA вы можете найти АКБ, который подходит именно вашему автомобилю. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Производитель	Номер детали	Название детали
FURUKAWA	55B24L	Аккумулятор малообслуживаемый B/L 12V 45 [36] 242x130x200 Super Nova
FURUKAWA	80D26L	Аккумулятор малообслуживаемый A/L 12V 68 [55] 261x175x200 Super Nova
TITAN	6CT551L	Аккумулятор TITAN 470 Standart 6СТ-55. 1 L
TITAN	6CT600L	Аккумулятор TITAN 540 Standart 6СТ-60.0 L
TITAN	6CT601L	Аккумулятор TITAN 540 Standart 6СТ-60.1 L
TITAN	6CT621L	Аккумулятор TITAN 570 Standart 6СТ-62.1 L
TITAN	6CT751L	Аккумулятор TITAN 700 Standart 6СТ-75.1 L
FURUKAWA	40B19L	Аккумулятор малообслуживаемый B/L 12V 37 [30] 190x130x200 Super Nova
FURUKAWA	40B19R	Аккумулятор малообслуживаемый B/R 12V 37 [30] 190x130x200 Super Nova
FURUKAWA	105D31L	Аккумулятор обслуживаемый A/L 12V 80 [64] 306x173x200 FH High Grade
FURUKAWA	105D31R	Аккумулятор обслуживаемый A/R 12V 80 [64] 306x173x200 FH High Grade
TITAN	6CT561VL	Аккумулятор TITAN 530 Euro Silver 6СТ-56.1 VL
TITAN	6CT1351L	Аккумулятор TITAN 880 Standart 6СТ-135. 1 L
FURUKAWA	46B24R	Аккумулятор малообслуживаемый B/R 12V 45 [36] 242x130x200 Super Nova
TITAN	6CT951VLEUS	Аккумулятор TITAN 920 Euro Silver 6СТ-95.1 VL
FURUKAWA	75D23R	Аккумулятор малообслуживаемый A/R 12V 65 [52] 232x173x200 Super Nova
TITAN	6CT550L	Аккумулятор TITAN 470 Standart 6СТ-55.0 L
TITAN	6CT620L	Аккумулятор TITAN 570 Standart 6СТ-62.0 L

Полезная информация:

• Почему горит лампочка зарядки аккумулятора: причины и неисправности
• «Три кита» по уходу за аккумулятором автомобиля
• Импульсные зарядные устройства для автомобильных аккумуляторов

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Символы блока питания

На паспортной табличке блока питания сверхнизкого напряжения (ELVPSU) показаны различные символы и аббревиатуры, обозначающие номинальные параметры, класс, изоляцию, полярность и другие данные по электробезопасности и соответствию электромагнитной совместимости.

Обозначения полярности адаптера постоянного тока

Обозначение полярности на заводской табличке источника питания переменного тока в постоянный указывает, является ли центр (или конец) выходного штекера положительным (+) или отрицательным (-). Важно использовать источник питания с правильной полярностью для хост-устройства. Неправильная полярность может привести к неправильной работе или повреждению оборудования.

Центр Положительный.

Указывает, что центр (наконечник) выходного штекера является положительным (+), а корпус выходного штекера — отрицательным (-).

Центр Негатив.

Указывает, что центр (наконечник) выходного штекера отрицательный (-), а корпус выходного штекера положительный (+).

СОКРАЩЕНИЯ

Следующие сокращения, используемые в сочетании с числовым значением, используются для определения номинальных электрических характеристик блока питания.

В	вольт	Гц	Гц
А	ампер	ПРИ	ввод
мА	миллиампер	СЕК	выход
ВА	вольт ампер	DC	постоянный ток
В переменного тока	В переменного тока	АС	переменный ток
Ш	Вт	~	однофазный (переменный ток)

ДРУГИЕ СИМВОЛЫ

Эти символы используются для обозначения типа конструкции и характеристик безопасности и/или отказоустойчивости блока питания

Постоянный ток

Конструкция класса II.

Плавкая вставка

Корпус или сердечник

Защитное заземление

Изолирующий трансформатор

Безопасный изолирующий трансформатор

Трансформатор безопасности

Трансформатор без короткого замыкания.

Имеет соответствующее внешнее защитное устройство.

Трансформатор с защитой от короткого замыкания.

Есть два типа. Внутренний тип является устойчивым к переохлаждению при условии, что повышение температуры не превышает указанного предела. Несобственный тип оснащен внешним защитным устройством.

Отказоустойчивый трансформатор

Символ трансформатора без защиты от короткого замыкания или трансформатора с защитой от короткого замыкания можно комбинировать либо с символом изолирующего трансформатора, либо с символом безопасного изолирующего трансформатора для получения составного символа. В этом примере символ защиты от короткого замыкания используется в сочетании с символом безопасного разделительного трансформатора.

C-Tick

Знак C-Tick появляется на продуктах, которые должны соответствовать австралийским требованиям электромагнитной совместимости и австралийским стандартам радиосвязи. Это означает, что продукт может быть легально продан в Австралии.

Знак соответствия нормативным требованиям

RCM может использоваться в качестве альтернативной маркировки для демонстрации соответствия стандартам электробезопасности и электромагнитной совместимости

Как правильно выбрать адаптер переменного тока для вашего устройства

Исследовательский центр > Как правильно выбрать адаптер переменного тока для вашего устройства

09 ноября 2022 г.

Пример использования

9 мин

Узнайте, как правильно выбрать адаптер переменного тока для вашего устройства.

Что внутри

• Что такое адаптер переменного тока?

  Узнайте больше об адаптерах переменного тока, которые представляют собой внешние источники питания, преобразующие переменный ток (AC) из настенной розетки в постоянный ток (DC), необходимый для электронного устройства.

• Проверьте электрические характеристики, чтобы выбрать правильный адаптер переменного тока для вашего устройства

  Узнайте больше о первых шагах, которые необходимо предпринять при выборе адаптера переменного тока.

• Выберите адаптер переменного тока и устройство с соответствующими характеристиками

  Узнайте больше о том, как определить, какой адаптер переменного тока лучше всего подходит для вашего устройства.

Что такое адаптер переменного тока?

Адаптер переменного тока — это внешний источник питания, который преобразует переменный ток (AC) из настенной розетки в постоянный ток (DC), необходимый для электронного устройства. Следовательно, это преобразователь переменного тока в постоянный. Когда он подает питание на устройство с батарейным питанием, его также можно назвать зарядным устройством. Прежде чем выбрать правильный адаптер переменного тока для вашего устройства, полезно знать, почему в большинстве портативных электронных устройств используются внешние адаптеры питания.

Установка силовых компонентов устройств во внешние адаптеры переменного тока позволяет производителям делать их меньше. Те, кто ищет, как выбрать правильный адаптер переменного тока, должны знать, что устройства с внешними адаптерами питания легче, чем устройства со встроенными адаптерами переменного тока. Наличие отдельного

внешнего адаптера переменного/постоянного тока  также снижает тепловыделение внутри электронного устройства. Эта конструкция также снижает электрические помехи и повышает безопасность.

Производитель также может поддерживать широкий диапазон напряжений, выбрав внешний источник питания при разработке подходящего адаптера переменного тока для своего устройства. Наконец, внешние адаптеры питания легче заменить. Пользователям не нужно выбрасывать свои устройства в случае скачков напряжения, перебоев в электроснабжении или электрических пожаров, которые разрушат их внешние блоки питания.

Проверьте электрические характеристики, чтобы выбрать правильный адаптер переменного тока для вашего устройства

Прежде чем пытаться найти подходящий адаптер переменного тока для устройства, проверьте, доступен ли адаптер OEM (изготовитель оригинального оборудования). Производители устройств иногда предлагают сменные зарядные устройства/адаптеры для своих продуктов. Определить, как выбрать правильный адаптер питания для устройства, становится легко, если доступен этот OEM-аксессуар. Найдите конкретный адаптер для устройства, выполнив поиск по номеру модели, напечатанному на адаптере, поставляемом с устройством.

В некоторых случаях OEM-адаптеры больше не поставляются производителями. Поэтому для поиска подходящего адаптера переменного тока для вашей электроники необходимо выбрать совместимый аксессуар стороннего производителя. Первым шагом является определение электрических характеристик устройства.

Изучая, как выбрать адаптер переменного тока, необходимо также понимать технические характеристики адаптера питания. Производители обычно печатают такую ​​информацию на этикетках этих электроаксессуаров. Кроме того, проверьте электрические характеристики адаптера переменного тока в руководстве пользователя устройства. Наиболее важные разделы, которые следует читать на этикетке адаптера питания, — это напряжение и ток. Однако полярность также является важным фактором.

Единицей измерения напряжения является вольт (В), а номинальный ток заканчивается в амперах или амперах (А). Адаптеры питания имеют входы переменного тока и выходы постоянного тока. В зависимости от региона вход переменного тока может быть 110/120 В или 220/240 В. Чтобы облегчить пользователям выбор адаптера переменного тока, производители обычно предлагают адаптеры, поддерживающие оба напряжения.

Для адаптеров с двойным напряжением указаны диапазоны входного переменного напряжения 110–220 В переменного тока или 100–240 В переменного тока. Они наиболее полезны для путешественников, ищущих, как выбрать правильный адаптер питания, который будет работать в других частях мира. Напряжение постоянного тока (VDC) силового аксессуара так же важно, как и его напряжение переменного тока (VAC). При чтении этикетки адаптера VDC будет находиться под символом DC.

Символ AC представляет собой волну, а символ DC — сплошную черточку с тремя короткими черточками под ней. Напряжение постоянного тока — это выходное напряжение адаптера, и оно обычно намного ниже входного напряжения переменного тока.

Выберите адаптер переменного тока и устройство с соответствующими характеристиками

Подходящим адаптером переменного тока для вашего устройства является адаптер с соответствующими электрическими характеристиками. Входное напряжение и ток устройства должны соответствовать выходному напряжению и току адаптера. Проверьте этикетку устройства или руководство пользователя, чтобы узнать его номинальное напряжение и ток. Покупатели, изучающие, как выбрать адаптер переменного тока, должны знать, что большинство адаптеров питания имеют выходное постоянное напряжение ниже 20 В, а их входное переменное напряжение превышает 100 В.

Выбор адаптера с более высоким или более низким номинальным напряжением или током может привести к неисправности подключенного устройства. Это происходит, если напряжение постоянного тока адаптера ниже входного напряжения устройства, даже если их номинальные значения тока одинаковы. Использование адаптера с более высоким напряжением приведет к тому, что подключенное устройство обнаружит перенапряжение. Адаптер переменного тока, подающий электроэнергию с более высоким напряжением, чем требуется, приведет к более сильному нагреву подключенного устройства. Подача питания с более высоким напряжением также сократит срок службы устройства и может сжечь его внутренние схемы.

Использование адаптера переменного тока с другим номинальным током может вызвать проблемы. При выборе адаптера переменного тока не выбирайте тот, который обеспечивает меньший ток, чем требуется устройству. Даже если и адаптер, и устройство имеют одинаковое номинальное напряжение, устройство будет пытаться потреблять больше тока, чем может выдержать адаптер переменного тока. Это может привести к перегреву адаптера. Устройство может не включаться или работать с трудом. Если ток слишком низкий, электронное устройство может остаться включенным, но его аккумулятор не будет заряжаться.

Вас может удивить, что вы можете использовать адаптеры с более высоким номинальным током, чем ваши устройства. Эта рекомендация верна, если оба устройства имеют одинаковое номинальное напряжение. Например, адаптер 10 В/8 А может безопасно питать устройство 10 В/5 А.

Последнее, на что следует обратить внимание при выборе подходящего адаптера питания, — это полярность. Полярность разъема адаптера переменного тока должна совпадать с полярностью разъема питания или зарядного порта на устройстве. Существует два типа полярности разъема: центральная положительная и центральная отрицательная. В руководстве по покупке адаптера переменного тока стоит отметить, что в большинстве адаптеров питания используются центрально-положительные разъемы.

Центральный положительный разъем адаптера переменного тока имеет наконечник с положительной полярностью. Его ствол или кольцо имеют отрицательную полярность. Центральный отрицательный разъем имеет противоположное расположение. Очень важно различать символы для обоих типов разъемов, когда вы изучаете, как правильно выбрать адаптер переменного тока для вашего устройства. Производители могут обозначать полярность, ставя знаки + (положительный) и – (отрицательный) перед номинальным напряжением. В качестве альтернативы они могут представлять полярность с помощью диаграмм. Изучая, как выбрать адаптер переменного тока, помните, что на диаграмме полярности усыновителя есть круг с обеих сторон. Центрально-положительная полярность адаптера имеет линию, идущую от положительного круга к кругу с открытым концом.
