Как проверить конденсатор мультиметром, как определить его неисправность

Наши электросети не отличаются стабильностью параметров, что часто приводит к выходу из строя техники. Чаще всего выходят из строя диоды выпрямительного моста и конденсаторы. В этой статье поговорим о том, как проверить конденсатор мультиметром, как понять что он вышел из строя.

Содержание статьи

• 1 Необходимый минимум сведений
• 2 Как проверить конденсатор мультиметром без функции определения емкости
  • 2.1 В режиме омметра
  • 2.2 Проверка напряжения на заряженном конденсаторе
  • 2.3 В режиме прозвонки диодов
• 3 Мультиметр с функцией измерения емкости
• 4 Как проверить конденсаторы на плате, не выпаивая
• 5 Особенности SMD конденсаторов

Необходимый минимум сведений

Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. При подаче напряжения заряд какое-то время должен увеличиваться, затем происходит резкое снижение уровня — разряд, и все повторяется снова — заряд/разряд. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда. По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром.

Узнать рабочий конденсатор или нет несложно. Нужен только мультиметр. Можно недорогой. Главное — рабочий

Если говорить о видах, то способ производства конденсаторов на проверку не влияет. Проверяют работоспособность бумажных, тонкопленочных, электролитических, жидкостных, керамических, твердотельных и всех других, абсолютно одинаково. Не влияет на способ проверки и положение элемента на плате — входные, помехоподавляющие, шунтирующие — без разницы. Не имеет значения и вольтаж. Низковольтные — на 6 В или 50 В, высоковольтные на 1000 В —  проверка одинаковая.

Единственное, что необходимо принимать во внимание — полярный конденсатор или нет. Как, наверное, понятно по названию, полярные конденсаторы требовательны к полярности питания. Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:

• Красный щуп — к положительному выводу.
• Черный щуп — к минусовому (отрицательному).

Для неполярных положение щупов может быть любым. Еще, наверное, стоит сказать, как опознать полярные конденсаторы. Это всегда электролитические (полярные) емкости, которые выглядят обычно как небольшие бочонки. На полярных на корпусе у одного из выводов идет полоса контрастного цвета. Если корпус белый — полоса черная, корпус черный — полоса белая (светло-серая). Вот этой полосой отмечается отрицательный вывод (минус).

Внешний вид электролитического (полярного) конденсатора и его обозначение на схемах

Перед тем как проверить конденсатор мультиметром, осмотрите его корпус. Если полосы нет — можно не задумываться о положении щупов.

Как проверить конденсатор мультиметром без функции определения емкости

Для определения поврежденного конденсатора даже не всегда нужны приборы. Часто достаточно внешнего осмотра. Признаком того, что емкость вышла из строя, является вздутие корпуса, потеки любого цвета. Если внешние изменения есть, можно даже не измерять, а сразу менять. Это очень часто возвращает работоспособность вышедшей из строя бытовой технике и другой электрической и электронной аппаратуры.

Визуально бывает проще всего определиться с неисправностью электролитических конденсаторов импортного производства. Если конденсатор вздулся или дополнительно разгерметизировался в месте насечки, его необходимо заменить в обязательном порядке

Если внешних изменений нет, приступаем к проверке. Чаще всего у домашних радиолюбителей имеется цифровой мультиметр. Марка его не важна, но необходимо чтобы он мог мерить сопротивление и/или имел функцию проверки диодов. Можно использовать и стрелочные. Они даже удобнее — движущаяся или замершая на месте стрелка более информативна. Только помните, что это не измерения, а лишь проверки. То есть, с их помощью мы не можем измелить ёмкость конденсатора, а лишь убеждаемся в его работоспособности.

Перед тем как проверить конденсатор мультиметром, обязательно разрядите емкость. Если этого не сделать, в некоторых случаях измерительный прибор может выйти из строя.

Разрядить конденсатор можно двумя способами:

• прикоснувшись к выводам высокоомным сопротивлением — 0,5-1 мОм;
• при помощи лампы накаливания — центральный контакт лампы на одну ножку, корпусом прикоснуться к другой.

Безопасный и надежный способ разрядить конденсатор — замыкаем выводы при помощи обычной лампы накаливания на 220 В

Разряжать емкость при помощи обычного проводника не стоит — можно добиться выходя из строя элемента. Это может сработать без особого вреда только на емкостях, рассчитанных на невысокий вольтаж и имеющих небольшую емкость. Исправные лампы накаливания есть у всех, так что лучше используйте их.

В режиме омметра

Перед тем как проверить конденсатор мультиметром в режиме измерения сопротивлений, надо вспомнить, как изменяется его сопротивление в процессе работы. Без заряда сопротивление близко к нулю, но не ноль. По мере накопления заряда оно растет.

Еще раз: сопротивление разряженной емкости очень невелико — почти ноль. Но короткого быть не должно. То есть, если поставить мультиметр на прозвонку и прикоснуться к выводам разряженного конденсатора, звенеть не будет. Если звенит — можно дальше не тестировать, элемент не исправен.

Проверить работоспособность можно так: переводим переключатель мультиметра в режим измерения сопротивлений. Предел изменений зависит от параметров измеряемого конденсатора. Чем выше напряжение, на которое рассчитан элемент, тем выше ставим предел. Например, для 50 В выставляем 20 кОм, для 1000 В  выбираем 2 МОм. И, лучше, выставить более высокий предел, чем низкий.

Подготовив прибор, к разряженному элементу прикладываем щупы, смотрим на экран. Сначала высвечивается цифра 1, затем показания начинают расти. Это накапливается заряд. В какой-то момент рост прекращается, на экране снова цифра «1». Конденсатор зарядился.

Конденсатор заряжается, его сопротивление растет

Поменяв местами щупы, мы меняем полярность питания. На экране сразу высвечиваются цифры с «минусом» впереди, затем они уменьшаются — идет разряд. После перехода через ноль, цифры начинают расти — идет заряд, затем снова высвечивается единица. Конденсатор проверили на работоспособность и он исправен. Если «поведение испытуемого» отличается от описанного, значит элемент нерабочий. Теперь вы знаете, как проверить конденсатор мультиметром в режиме омметра.

Проверка напряжения на заряженном конденсаторе

Убедиться что заряд накоплен можно, если измерить напряжение на выводах заряженной емкости. Переводим мультиметр в режим измерения постоянного напряжения. Предел измерений выбираем в зависимости от параметров элемента. Напряжение, на которое он рассчитан указано обычно на корпусе. Для мелких деталей придется поискать в технических характеристиках. Предел измерений выставляем не меньше указанного.

Измерение напряжения на заряженном конденсаторе с помощью мультиметра

Дальше все аналогично: прикладываем щупы к выводам и следим за показаниями. Значение не меняется, но может быть как с плюсом, так и с минусом.  Это и есть напряжение на заряженной емкости. Если выводы закоротить через нагрузку, цифра начинает уменьшатся — происходит разряд. Чем закоротить? При небольшом вольтаже — до 50 В — можно одним из щупов. Для более мощных лучше использовать или все ту же лампу накаливания, или сопротивление на один мегаом. Теперь вы знаете не только как проверить конденсатор мультиметром, но и как измерить напряжение на заряженной емкости.

В режиме прозвонки диодов

Если на мультиметре есть режим прозвонки диодов, можно проверить работоспособность конденсатора с его помощью. Этот метод позволяет на слух определить пригодность элемента.

Вот такой значок обозначает прозвонку диодов

Все еще проще: ставим переключатель в положение прозвонки диодов, прикладываем щупы. Ждем некоторое время. Если емкость исправна, время от времени слышится «писк». Чем больше емкость конденсатора, тем дольше время ожидания и тем короче «писк». Если писка нет — емкость нерабочая.

Мультиметр с функцией измерения емкости

Как проверить конденсатор мультиметром, который может измерять емкости, написано в инструкции по эксплуатации к прибору. Но, обычно, сколько-нибудь значимых отличий в измерениях между разными приборами нет, так что можем описать порядок действий. Все что требуется:

• перевести переключатель прибора в нужный сектор;
• выбрать диапазон измерений;
• приложить щупы к выводам конденсатора;
• просмотреть показания на экране.

Как проверить конденсатор мультиметром

В некоторых моделях мультиметров в корпусе рядом со шкалой измерений есть специальные отверстия, в которые вставляются конденсаторы. В этом случае переключатель переводится в положение измерения емкости, выбираем предел измерений. Затем вставляется конденсатор, ждем пока на экране высветятся результаты измерений.

Со специальными гнездами для установки емкостей

Емкость конденсатора написана на корпусе, кроме слишком малых для этого видов. Показания мультиметра не всегда совпадают с тем, что указано на корпусе. Но рядом с номиналом стоит допуск точности в процентах. Если отклонения в рамках этого допуска, элемент считается исправным. Если нет — надо менять.

Как правило, обычные мультиметры не позволяют измерять конденсаторы малой емкости — меньше 100 пикофарад. Для этих целей необходим специализированный прибор, например, цифровой измеритель емкости CM7115A или Mastech MY6013A.

Как проверить конденсаторы на плате, не выпаивая

Как известно, измерить емкость конденсатора не выпаивая его невозможно. Зато узнать рабочий конденсатор или нет достаточно просто, если он не зашунтирован низкоомной цепью. Его исправность можно проверить мультиметром в режиме измерения сопротивлений или постоянного напряжения. Любым из этих способов можно найти неисправный конденсатор на плате.

Сначала осматриваем элементы визуально, вздутые и имеющие потеки проверяем в первую очередь. А порядок проверки и все, что вы должны увидеть на приборе, описано выше. Разницы никакой. Но еще раз: на плате можно только определить исправность конденсатора. Чтобы проверить его емкость, узнать не уменьшилась ли она, хотя бы один вывод конденсатора надо выпаять.

Проверить конденсатор на работоспособность мультиметром можно и не выпаивая его с платы

Вся процедура проверки работоспособности точно такая же. Если позволяет монтаж, можно прикасаться щупами к ножкам емкости с лицевой стороны. Если детали расположены так, что к ним не подлезть, определитесь где с изнаночной стороны они припаяны, прикасайтесь щупами к местам пайки «с изнаночной стороны платы».

Особенности SMD конденсаторов

Современные технологии позволяют делать радиодетали очень малых размеров. С применением SMD технологии компоненты схем стали миниатюрными. Несмотря на малые размеры, проверка SMD конденсаторов ничем не отличается от более габаритных. Если надо узнать, рабочий он или нет, сделать это можно прямо на плате. Если необходимо измерить емкость, надо выпаять, затем провести измерения.

SMD технологии позволяют делать миниатюрные радиоэлементы

Проверка работоспособности SMD конденсатор проводится точно также как электролитических, керамических и всех других. Щупами надо прикасаться к металлическим выводам по бокам. Если они залиты лаком, лучше плату перевернуть и тестировать «с тыльной» стороны, определив, где находятся выводы.

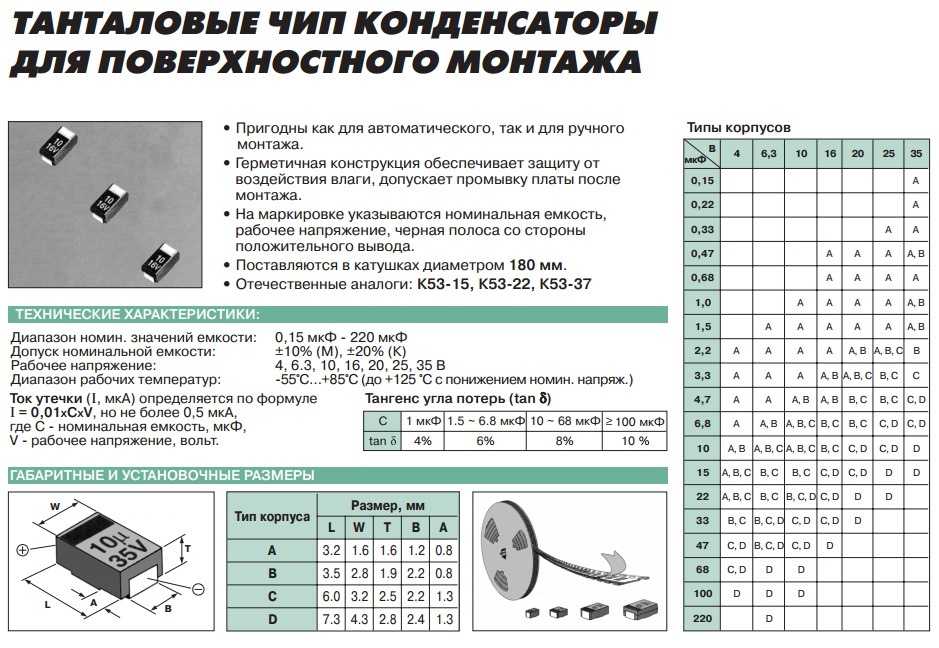

Танталовые SMD конденсаторы могут быть полярными. Для обозначения полярности на корпусе, со стороны отрицательного вывода, нанесена полоса контрастного цвета

Даже обозначение полярного конденсатора похоже: на корпусе возле «минуса» нанесена контрастная полоса. Полярными SMD конденсаторами могут быть только танталовые, так что если видите на плате аккуратный прямоугольник с полосой вдоль короткого края, к полоске прикладывайте щуп мультиметра который подключен к минусовой клемме (черный щуп).

Как проверить smd конденсатор на плате

Александр Савельев. Сейчас этот форум просматривают: Google [Bot] и гости: 5. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел.

Поиск данных по Вашему запросу:

Как проверить smd конденсатор на плате

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Прошитые или пробитые SMD детали – как найти
• Проверка smd конденсаторов!
• Как проверить конденсатор мультиметром
• Как проверить конденсатор?
• Измерение емкости smd конденсаторов
• Проверяем конденсатор мультиметром правильно. Проверка конденсатора мультиметром
• Полигон призраков
• Проверка исправности конденсатора мультиметром
• Как проверить конденсатор тестером на плате

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка. Набор SMD конденсаторов 0805 с алиэкспресс

Прошитые или пробитые SMD детали – как найти

Дорожки и контактные площадки на современных платах становятся все меньше, а сами платы зачастую являются многослойными. Все это значительно усложняет процесс отсоединения элемента с целью контроля его работоспособности. Потому актуальным становится вопрос: как проверить конденсатор мультиметром не выпаивая его? Попробуем найти решение.

В первую очередь это относится к элементам с малым сопротивлением постоянному току: предохранителям, индуктивностям, обмоткам трансформаторов.

Определение емкости конденсатора без выпаивания возможно только при отсутствии упомянутых компонентов. В итоге состояние конденсатора останется неизвестным. Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:.

Конденсаторы делятся на два типа: полярные и неполярные. При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более. При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:. Для этого метода более подходит аналоговый стрелочный тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра. Измерение емкости возможно при наличии в мультиметре специальной функции. При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости.

Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности. Обычно в секторе имеется 5 позиций со данными от 20 нФ до мкФ. Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром. Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Для проверки без демонтажа применяются специальные тестеры. От обычных они отличаются пониженным напряжением на щупах, что сводит к минимуму риск повреждения прочих компонентов цепи. Если такого прибора в наличии нет, можно превратить в него обычный мультиметр, подключив через приставку.

Разнообразные схемы таких приставок опубликованы в Интернете и специализированных журналах. Независимо от того, какой прибор применяется для измерения параметров конденсатора, вопрос о влиянии прочих элементов остается актуальным.

Так, если параллельно с исследуемым, к цепи подключено еще несколько конденсаторов, тестер покажет их суммарную емкость. Еще один способ проверить конденсатор без выпаивания состоит в подключении параллельно ему заведомо исправного аналога той же емкости. Если устройство заработает, значит проблема действительно была в конденсаторе и его необходимо заменить.

Элемент заряжают, затем металлическим инструментом с изолированными ручками замыкают его выводы. На руки следует надеть резиновые перчатки. Яркая искра в сопровождении характерного звука свидетельствует об исправности конденсатора.

Если разряд получился вялым, радиодеталь пора утилизировать. Но и не оснащенный такой опцией тестер немало расскажет о данном элементе. Демонтаж конденсатора с платы требуется не всегда, но следует быть готовым к тому, что при измерениях на плате, точность окажется далеко не идеальной. Применение многослойных печатных плат, уменьшение дорожек, контактных площадок приводит к тому, что все сложнее становится выпаивать элементы для замены.

Существует несколько способов проверки работоспособности конденсаторов непосредственно на плате. При измерении емкости конденсатора на плате без предварительного демонтажа возникают проблемы. Конденсатор всегда включен в цепь и может соседствовать на плате с другими элементами схемы.

Особенно влияют на измерения емкости обмотки трансформаторов, индуктивности, предохранители – у них маленькое сопротивление постоянному току. Поэтому необходимо убедиться, что в цепях измеряемого конденсатора нет влияния таких элементов. Если в цепях с конденсатором включены транзистор или диод, тогда при измерении можно увидеть отклонение стрелки до определенного положения и падение до определенного значения, равному сопротивлению переходов полупроводника.

И если нет короткого замыкания, то конденсатор может быть исправным. Можно самому изготовить приставку к тестеру по схемам, опубликованным в журналах и интернете. Но не всегда ими можно провести измерения точно из-за влияния других элементов схем. Например, несколько установленных параллельно конденсаторов в итоге покажут общую емкость. Наши электросети не отличаются стабильностью параметров, что часто приводит к выходу из строя техники. Чаще всего выходят из строя диоды выпрямительного моста и конденсаторы.

В этой статье поговорим о том, как проверить конденсатор мультиметром, как понять что он вышел из строя. Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда.

По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром. Узнать рабочий конденсатор или нет несложно. Нужен только мультиметр. Можно недорогой. Главное — рабочий. Если говорить о видах, то способ производства конденсаторов на проверку не влияет. Проверяют работоспособность бумажных, тонкопленочных, электролитических, жидкостных, керамических, твердотельных и всех других, абсолютно одинаково.

Не влияет на способ проверки и положение элемента на плате — входные, помехоподавляющие, шунтирующие — без разницы. Не имеет значения и вольтаж. Единственное, что необходимо принимать во внимание — полярный конденсатор или нет. Как, наверное, понятно по названию, полярные конденсаторы требовательны к полярности питания. Так как при проверке мультиметром, прибор тоже подает питание на проверяемый элемент, положение щупов при проверке полярного конденсатора должно быть строго определенным:.

Для неполярных положение щупов может быть любым. Еще, наверное, стоит сказать, как опознать полярные конденсаторы. Это всегда электролитические полярные емкости, которые выглядят обычно как небольшие бочонки. На полярных на корпусе у одного из выводов идет полоса контрастного цвета.

Если корпус белый — полоса черная, корпус черный — полоса белая светло-серая. Вот этой полосой отмечается отрицательный вывод минус.

Перед тем как проверить конденсатор мультиметром, осмотрите его корпус. Если полосы нет — можно не задумываться о положении щупов. Для определения поврежденного конденсатора даже не всегда нужны приборы. Часто достаточно внешнего осмотра. Признаком того, что емкость вышла из строя, является вздутие корпуса, потеки любого цвета.

Если внешние изменения есть, можно даже не измерять, а сразу менять. Это очень часто возвращает работоспособность вышедшей из строя бытовой технике и другой электрической и электронной аппаратуры. Визуально бывает проще всего определиться с неисправностью электролитических конденсаторов импортного производства. Если конденсатор вздулся или дополнительно разгерметизировался в месте насечки, его необходимо заменить в обязательном порядке. Если внешних изменений нет, приступаем к проверке. Чаще всего у домашних радиолюбителей имеется цифровой мультиметр.

Можно использовать и стрелочные. Они даже удобнее — движущаяся или замершая на месте стрелка более информативна. Только помните, что это не измерения, а лишь проверки. То есть, с их помощью мы не можем измелить ёмкость конденсатора, а лишь убеждаемся в его работоспособности.

Перед тем как проверить конденсатор мультиметром, обязательно разрядите емкость. Если этого не сделать, в некоторых случаях измерительный прибор может выйти из строя. Безопасный и надежный способ разрядить конденсатор — замыкаем выводы при помощи обычной лампы накаливания на В. Разряжать емкость при помощи обычного проводника не стоит — можно добиться выходя из строя элемента. Это может сработать без особого вреда только на емкостях, рассчитанных на невысокий вольтаж и имеющих небольшую емкость.

Исправные лампы накаливания есть у всех, так что лучше используйте их. Перед тем как проверить конденсатор мультиметром в режиме измерения сопротивлений, надо вспомнить, как изменяется его сопротивление в процессе работы. Без заряда сопротивление близко к нулю, но не ноль. По мере накопления заряда оно растет. Еще раз: сопротивление разряженной емкости очень невелико — почти ноль. Но короткого быть не должно. То есть, если поставить мультиметр на прозвонку и прикоснуться к выводам разряженного конденсатора, звенеть не будет.

Если звенит — можно дальше не тестировать, элемент не исправен. Проверить работоспособность можно так: переводим переключатель мультиметра в режим измерения сопротивлений.

Проверка smd конденсаторов!

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4]. В простейшем варианте конструкция состоит из двух электродов в форме пластин называемых обкладками , разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок см.

SMD-конденсатор на плате, макрофотография. Различные конденсаторы для объёмного монтажа. Конденса́тор (от лат. condensare — «уплотнять», « сгущать» или от лат. condensatio участниками и может значительно отличаться от версии, проверенной 11 апреля ; проверки требуют 2 правки.

Как проверить конденсатор мультиметром

Наши электросети не отличаются стабильностью параметров, что часто приводит к выходу из строя техники. Чаще всего выходят из строя диоды выпрямительного моста и конденсаторы. В этой статье поговорим о том, как проверить конденсатор мультиметром, как понять что он вышел из строя. Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда. Чем больше емкость конденсатора, тем более длительное время необходимо для накопления заряда. По сути, это все свойства, которые стоит знать для проверки конденсатора мультиметром. Узнать рабочий конденсатор или нет несложно.

Как проверить конденсатор?

Широко применяемой технологией крепления радиодеталей к печатным платам стал поверхностный монтаж, иначе называемый SMD-монтажом. Он подразумевает фиксацию радиоэлементов прямо на поверхности платы, без необходимости образования отверстий, как в случае с деталями, имеющих длинные выводы. SMD-монтаж возможен при доступности двух компонентов: электрорадиоэлементов, предназначенных для поверхностного монтажа, и технологии пайки этих элементов. Пайка производится путём оплавления на контактах заранее нанесённой паяльной пасты.

А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах.

Измерение емкости smd конденсаторов

Войти или зарегистрироваться. Форум Форум Быстрые ссылки. Пользователи Быстрые ссылки. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск.

Проверяем конденсатор мультиметром правильно. Проверка конденсатора мультиметром

Дорожки и контактные площадки на современных платах становятся все меньше, а сами платы зачастую являются многослойными. Все это значительно усложняет процесс отсоединения элемента с целью контроля его работоспособности. Потому актуальным становится вопрос: как проверить конденсатор мультиметром не выпаивая его? Попробуем найти решение. В первую очередь это относится к элементам с малым сопротивлением постоянному току: предохранителям, индуктивностям, обмоткам трансформаторов. Определение емкости конденсатора без выпаивания возможно только при отсутствии упомянутых компонентов. В итоге состояние конденсатора останется неизвестным. Далее касаются щупами выводов конденсатора.

Несколько советов начинающим радиолюбителям о том, как проверить конденсатор с помощью цифрового мультиметра.

Полигон призраков

Как проверить smd конденсатор на плате

При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов. В сети много рекомендаций о том, как проверить конденсатор омметром. Когда-то я и сам применял такую методику. О ней я ещё расскажу.

Проверка исправности конденсатора мультиметром

Для проверки работоспособности радиоэлементов существует несколько приемов и приборов. В частности, для измерения емкости и проверки состояния конденсаторов лучше всего подходит LC-метр. Однако в ситуациях, когда его нет под рукой, может выручить обычный мультиметр. Конденсатор — это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой — он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки.

Как электрический прибор конденсатор участвует во множестве электрических схем. Основа работы такого элемента основана на постепенном накоплении электричества разного потенциала между обкладками и его последующего резкого разряда.

Как проверить конденсатор тестером на плате

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает вольт, тронешь — шарахнет сильно. Избегайте лезть отверткой.

В прошлых статьях были рассмотрены вопросы: принципов работы , характеристик и схем соединения конденсаторов. Сейчас Я подробно расскажу как его проверить при помощи недорого и распространенного измерительного прибора- мультиметра, а так же как, его используя при наличии соответствующий функции, узнать величину емкости. Перед проверкой конденсатор необходимо выпаять из схемы, потому что не выпаивая это сделать практически невозможно из-за влияния на измерения других компонентов схемы. В большинстве случаев, не выпаивая из схемы можно лишь проверить мультиметром только на пробой, при котором на выводах конденсатора будет короткое замыкание.

Как определить конденсатор SMD? (с мультиметром и без него)

Печатные платы широко используются почти в каждом оборудовании, которое мы используем. Печатная плата имеет множество компонентов, которые могут быть установлены на ней. Одним из основных компонентов печатной платы является конденсатор, конденсатор — это компонент, используемый для зарядки и разрядки источника энергии. Итак, как определить конденсатор SMD?

Как определить конденсатор SMD? (с мультиметром и без него)

Вы можете проверить или идентифицировать конденсаторы SMD двумя способами; Вы можете сделать это как с помощью мультиметра, так и без него . Чтобы сначала идентифицировать SMD, прежде чем тестировать его, вам нужно найти небольшой размер и бесконтактный элемент на вашей печатной плате или печатной плате. У него могут быть разные формы, потому что он имеет разные типы, но вы можете протестировать кого угодно.

Как определить конденсатор SMD с помощью мультиметра?

1. Подготовьте мультиметр . Отрегулируйте показания мультиметра для Ом, но в верхнем диапазоне, от 10 кОм до 1 мОм.
2. Снимите конденсатор . Вы должны удалить конденсатор из PCB перед тестированием.
3. Используйте провода мультиметра . Начните надевать провод мультиметра на выводы конденсатора. Красный провод мультиметра используется для положительного вывода конденсатора, а черный провод мультиметра используется для отрицательного вывода конденсатора.
4. Наблюдать за показаниями . Показания мультиметра начнут медленно двигаться от нуля до бесконечности. Если у вас есть это показание, то ваш конденсатор работает, если показание постоянно на нуле, ваш конденсатор не работает.

Как определить конденсатор SMD без мультиметра?

Чтобы определить конденсатор без мультиметра, вы можете посмотреть его значения, на любом конденсаторе напечатаны его значения; Например, , это может быть 25 В и 2200 мкФ. Следующим тестом будет поиск его верхней поверхности; это хороший конденсатор, если верхняя поверхность конденсатора плоская. Если на поверхности конденсатора есть небольшие выпуклости или вогнутости, это плохой конденсатор.

Что такое конденсаторы поверхностного монтажа?

SMD или SMT — термины для конденсаторов; SMD означает устройство для поверхностного монтажа, в то время как SMT означает технологию поверхностного монтажа; он используется для его установки. Конденсаторы изготавливаются по разным технологиям, большое преимущество технологии SMD заключается в том, что производители могут легко производить массовое производство или производить .

Конденсатор обычно имеет два вывода; это позволяет легко монтировать его на любую печатную плату или печатную плату . Конденсаторы бывают разных типов, например, керамические конденсаторы и танталовые конденсаторы. Еще одним преимуществом конденсаторов является их низкая стоимость за счет простой конструкции.

Что такое конденсаторы поверхностного монтажа?

Конденсатор SMD является одним из наиболее важных и наиболее часто используемых конденсаторов , потому что конденсатор SMD имеет некоторые замечательные особенности, такие как небольшой размер и отсутствие выводов, эти особенности позволяют легко устанавливать эти конденсаторы на любую печатную плату . Они также хорошо работают при использовании, в частности, с RF, , и могут быть очень полезны для любого производителя с большими объемами.

Изолятор используется для изоляции двух проводников конденсатора; изолятор может быть очень важен для хранения электроэнергии , потому что основная задача любого конденсатора — заряжать и разряжать электроэнергию. Конденсаторы SMD могут быть выполнены по-разному.

Например, диэлектрическая пластина может разделять две металлические пластины, диэлектрическая пластина так важна для конденсатора, а конденсатор назван в честь материала пластины. Конденсаторы могут быть разных цветов: коричневого, желтого или черного. Однако цвет границы зависит от цвета конденсатора. Если он черный, то кайма серебряная.

Какие бывают типы SMD конденсаторов?

Тип конденсаторов SMD зависит от материала диэлектрической пластины, и конденсатор назван в честь материала пластины, например, многослойный керамический конденсатор, танталовый и электролитический конденсатор:

Многослойный керамический конденсатор

In этот конденсатор, диэлектрическая пластина изготовлена ​​из керамики, и номиналы этих конденсаторов могут различаться от одного к другому , и это основано на электрических свойствах керамики. Эти конденсаторы меньше по размеру, чем другие конденсаторы из-за керамики, керамика, используемая в этих конденсаторах, имеет много типов.

Примерами различных типов керамики являются диоксид титана, титанат бария и барий-стронций . Эта разница в продуктах может обеспечить желаемый температурный коэффициент для конденсатора. Другой особенностью этого типа является диизоляция, которая может быть достигнута за счет различных слоев диэлектрической пластины.

Танталовый конденсатор

Основное отличие керамических конденсаторов от танталовых заключается в высокой емкости тантала . Для конструкции этих конденсаторов используются несколько разных корпусов, и это зависит от требований к конденсатору и его конструкции. Методы кодирования, маркировка и соответствующие стандарты используются для определения других номиналов конденсатора.

Электролитический конденсатор

Этот конденсатор также имеет высокую емкость и низкую стоимость ; Вы всегда можете найти их напряжение и значение на их верхней поверхности. Значения этих конденсаторов могут быть двух типов: либо значения в мкФ, либо с использованием кода. Так, например, если на поверхности конденсатора 33 и 6в, то у него 33мкФ и 6в. Другой метод или значения (с использованием кодов):

Е	2,5
Г	4
Ж	6,3
А	10
С	16
Д	20
Е	25
В	35
Н	50

SMD и SMT — это одно и то же?

Нет, это не одно и то же; SMD означает устройство для поверхностного монтажа. SMD относится к самому конденсатору или электрическому компоненту. Напротив, SMT означает технологию поверхностного монтажа, это технология, используемая для установки компонентов на PCB или печатная плата.

Как узнать полярность конденсатора?

Полярность можно определить по белой и черной линиям на концах конденсатора для поверхностного монтажа . Также, Важным сейчас при проверке маленьких закругленных является то, что отрицательная сторона определяется по его черным углам. Между тем положительную сторону можно определить по линии или полосе на конденсаторе.

Как узнать, является ли конденсатор неполярным?

Главной особенностью полярного конденсатора являются линии или полоса на его корпусе . Если полос и линий нет, то конденсатор неполярный. Кроме того, неполярные конденсаторы имеют специальные цвета, например, серый, коричневато-желтый, коричневый. Между тем, резисторы SMD обычно имеют черный цвет .

Каковы преимущества конденсаторов SMD? Конденсаторы SMD

могут иметь множество преимуществ, например:

• Имеют небольшие размеры.
• Их высокая производительность.
• Их низкая стоимость.
• Простая установка с использованием современных машин.
• По мере увеличения производства стоимость уменьшается.

Каковы недостатки конденсаторов SMD?

Несмотря на множество преимуществ, у них есть и недостатки; например:

• Их небольшой размер затрудняет их ремонт.
• Обладают низкой теплоемкостью.
• Трудно управлять ими вручную из-за их размера.
• Легко повредить.

Для чего используются конденсаторы SMD?

Конденсаторы SMD широко используются во многих приложениях и устройствах, например:

• В каждом электронном оборудовании может быть конденсатор SMD. Благодаря небольшим размерам легко устанавливается на любую печатную плату.
• Каждый производитель использует конденсаторы SMD из-за их низкой стоимости и высокой массовости производства.

Заключение

Подводя итог, для идентификации или проверки любых SMD-конденсаторов необходимо сначала удалить их с печатной платы , поскольку нет возможности проверить конденсатор, не снимая его. Выводы конденсаторов — это детали, используемые для проверки конденсатора. При подключении конденсатора к печатной плате до них нельзя добраться проводами мультиметра .

Еще один способ проверить или идентифицировать конденсаторы — без мультиметра. Определить, какой конденсатор хороший, а какой нет, можно по его верхней поверхности . Если у него нет плоской поверхности, это плохой конденсатор.

Существует несколько типов конденсаторов; каждый из них имеет свой особый материал диэлектрической пластины, и каждый материал имеет свои свойства, которые отличают их друг от друга . Однако конденсаторы SMD, как правило, имеют общие преимущества, например, низкую стоимость, малые габариты и простоту установки, но имеют и некоторые недостатки.

Небольшой размер конденсаторов затрудняет их ремонт. Как только конденсатор вышел из строя, вы ничего не можете сделать, кроме как заменить его . Конденсаторы действительно важны для каждого производителя.

Похожие чтения:

Как определить положительный и отрицательный на конденсаторе? И протестировать?

Как проверить регулятор напряжения на тракторе? Вот Как!

Как определить положительную и отрицательную клемму двигателя постоянного тока?

Почему напряжение уменьшается при увеличении тока?

Почему напряжение в параллельной цепи постоянно, но не…

Как определить сгоревший компонент поверхностного монтажа? (Каждый тип SMD)

Мухаммад Яссер

Я амбициозен и миролюбив, всегда стремлюсь совершенствоваться и узнавать больше. люблю читать и писать; письмо помогает мне лучше думать и очищать разум. Одно из моих увлечений — проекты «сделай сам»; Я люблю все делать сам. Так приятно учить других людей тому, что знаешь сам; помощь людям делает из вас великого человека.

Устройство для поверхностного монтажа » Примечания по электронике

Конденсаторы для поверхностного монтажа

SMD / SMT сегодня наиболее широко используются в качестве конденсаторов – будучи небольшими, не содержащими выводов и легко размещаемыми на печатной плате, они идеально подходят для крупносерийного производства. Их производительность также очень хороша, некоторые из них особенно хороши в RF.

---

Учебное пособие по конденсаторам Включает:
Использование конденсаторов Типы конденсаторов Электролитический конденсатор Керамический конденсатор Танталовый конденсатор Пленочные конденсаторы Серебряный слюдяной конденсатор Суперконденсатор Конденсаторы для поверхностного монтажа Технические характеристики и параметры Как купить конденсаторы – советы и подсказки Коды и маркировка конденсаторов Таблица преобразования

---

Конденсаторы для поверхностного монтажа SMD или SMT используются в крупносерийном производстве — их количества исчисляются миллиардами. Они маленькие, не содержат выводов и могут быть размещены на современных печатных платах с помощью машин для захвата и установки, используемых в современном производстве.

Существует множество различных типов конденсаторов SMD, от керамических до танталовых, электролитических и других. Из них наиболее широко используются керамические конденсаторы SMD.

Отдельные страницы были посвящены различным диэлектрическим технологиям, но на этой странице приводится сводная информация о конкретных конденсаторах для поверхностного монтажа.

Конденсаторы SMD на печатной плате

Технология поверхностного монтажа

Конденсаторы SMD

— это всего лишь одна из форм компонентов, в которых используется технология поверхностного монтажа. Эта форма технологии компонентов теперь стала обычным явлением для производства электронного оборудования, поскольку она позволяет намного быстрее и надежнее создавать электронные печатные платы.

Примечание по технологии поверхностного монтажа:

Технология поверхностного монтажа предлагает значительные преимущества для массового производства электронного оборудования. Традиционно компоненты имели выводы на обоих концах, и они присоединялись либо к клеммам, либо позднее монтировались через отверстия в печатной плате. Технология поверхностного монтажа позволяет отказаться от выводов и заменить их контактами, которые можно монтировать непосредственно на плату, что упрощает пайку.

Подробнее о Технология поверхностного монтажа, SMT.

Основы конденсаторов SMD

Конденсаторы для поверхностного монтажа

в основном такие же, как и их предшественники с выводами. Однако вместо выводов у них есть металлизированные соединения на обоих концах.

Имеет ряд преимуществ:

• Простота использования в производстве:  Как и все другие компоненты для поверхностного монтажа, конденсаторы SMD намного проще размещать с помощью автоматизированного сборочного оборудования.
• Размер: Конденсаторы SMD могут быть намного меньше, чем их выводные аналоги. Тот факт, что не требуются проводные выводы, означает, что можно использовать различные методы конструирования, что позволяет изготавливать гораздо меньшие компоненты.
• Меньшая паразитная индуктивность:   Тот факт, что выводы не требуются, а компоненты меньше, означает, что уровни паразитной индуктивности намного меньше, и эти конденсаторы намного ближе к идеальному компоненту, чем их отношения с выводами.
• Более низкая стоимость:   Эти компоненты не только легче использовать в производстве, снижая себестоимость конечного продукта, но и легче поддаются собственному крупносерийному производству. Отсутствие поводков облегчает их изготовление. Кроме того, огромные объемы их производства привели к значительному снижению себестоимости их производства.

Многослойные керамические конденсаторы для поверхностного монтажа

Многослойные керамические SMD-конденсаторы составляют большинство используемых и производимых SMD-конденсаторов. Обычно они содержатся в упаковках того же типа, что и резисторы.

Размеры разнослоистых керамических конденсаторов СМД
Обозначение размера	Размеры (мм)	Размеры (дюймы)
1812	4,6 х 3,0	0,18 х 0,12
1206	3,0 х 1,5	0,12 х 0,06
0805	2,0 х 1,3	0,08 х 0,05
0603	1,5 х 0,8	0,06 х 0,03
0402	1,0 х 0,5	0,04 х 0,02
0201	0,6 х 0,3	0,02 х 0,01

Выбор керамического конденсатора для поверхностного монтажа

Конструкция: Многослойный керамический конденсатор для поверхностного монтажа состоит из прямоугольного блока керамического диэлектрика, в котором содержится несколько чередующихся электродов из драгоценных металлов. Эта многослойная структура дает название и аббревиатуру MLCC, то есть многослойный керамический конденсатор.

Эта структура обеспечивает высокую емкость на единицу объема. Внутренние электроды соединены с двумя выводами либо сплавом серебра и палладия (AgPd) в соотношении 65 : 35, либо серебром, погруженным в барьерный слой из никелированного покрытия и, наконец, покрытым слоем гальванического олова (NiSn).

Производство керамических конденсаторов: Сырье для диэлектрика мелко измельчается и тщательно перемешивается. Затем их нагревают до температуры от 1100 до 1300°С для достижения необходимого химического состава. Полученную массу повторно измельчают и добавляют дополнительные материалы для придания требуемых электрических свойств.

Следующим этапом процесса является смешивание тонкоизмельченного материала с растворителем и связующей добавкой. Это позволяет изготавливать тонкие листы литьем или прокаткой.

Для многослойных конденсаторов электродный материал наносится на листы и после укладки и прессования листов обжигается совместно с керамической массой при температуре от 1000 до 1400°С. Полностью закрытые электроды керамического конденсатора многослойного конденсатора MLCC также гарантируют хорошие результаты испытаний на срок службы.

Конденсаторы электролитические поверхностного монтажа

В настоящее время электролитические конденсаторы все чаще используются в конструкциях поверхностного монтажа. Их очень высокие уровни емкости в сочетании с низкой стоимостью делают их особенно полезными во многих областях.

Часто электролитические конденсаторы SMD маркируются номиналом и рабочим напряжением. Используются два основных метода.

Один заключается в том, чтобы указать их значение в микрофарадах, мкФ, а другой — использовать код. При использовании первого метода маркировка 33 6 В будет означать конденсатор емкостью 33 мкФ с рабочим напряжением 6 вольт.

В альтернативной кодовой системе используется буква, за которой следуют три цифры. Буква обозначает рабочее напряжение, указанное в таблице ниже, а три цифры обозначают емкость в пикофарадах. 96 пикофарад. Получается 10 мкФ.

Коды электролитических SMD-конденсаторов
Буквенный код	Напряжение
и	2,5
Г	4
Дж	6,3
А	10
С	16
Д	20
Е	25
В	35
Н	50

Танталовые конденсаторы поверхностного монтажа

Танталовые конденсаторы SMD

широко используются для обеспечения уровней емкости, которые выше, чем те, которые могут быть достигнуты при использовании керамических конденсаторов. В результате различной конструкции и требований к танталовым конденсаторам SMD для них используются несколько разных корпусов. Они соответствуют спецификациям EIA.

Танталовые конденсаторы SMD
Танталовые конденсаторы SMD

Размеры танталовых конденсаторов SMD
Обозначение размера	Размеры (мм)	Обозначение EIA
Размер А	3,2 х 1,6 х 1,6	ОВОС 3216-18
Размер B	3,5 х 2,8 х 1,9	ОВОС 3528-21
Размер C	6,0 х 3,2 х 2,2	ОВОС 6032-28
Размер D	7,3 х 4,3 х 2,4	ОВОС 7343-31
Размер E	7,3 х 4,3 х 4,1	ОВОС 7343-43

в течение многих лет были единственным доступным типом конденсаторов SMD высокой емкости. Потребовалось несколько лет, прежде чем были разработаны электролитические конденсаторы SMD из-за требования, чтобы конденсаторы SMD могли выдерживать высокие температуры пайки, и в результате танталы получили широкое распространение. В настоящее время в основном используются электролитические конденсаторы SMD, хотя танталы по-прежнему используются в больших количествах, поскольку их характеристики в некоторых отношениях имеют тенденцию быть лучше.

Код конденсатора SMD

Сравнительно небольшое количество конденсаторов SMD имеют номиналы, указанные на их корпусах. Это означает, что при обращении с ними необходимо проявлять большую осторожность, чтобы убедиться, что они не перепутаны и не перепутаны. Однако некоторые конденсаторы имеют маркировку. Значения конденсаторов закодированы. Это означает, что необходимо знать коды конденсаторов SMD. Они просты и легко расшифровываются.

Обычно используется трехзначный код конденсатора SMT, так как обычно мало места для чего-либо большего. Как и другие коды маркировки, первые два обозначают значащие цифры, а третий является множителем.

Преимущества и недостатки конденсаторов SMD

Как и в случае с любой другой технологией, у той или иной технологии есть свои преимущества и недостатки, и то же самое относится и к конденсаторам SMD.

Преимущества конденсаторов SMT

• Маленький
• Низкая стоимость
• Простая установка с использованием современных машин захвата и размещения на производстве
• Высокая производительность

Недостатки конденсаторов SMT

• Небольшой размер может означать, что некоторые из них чувствительны к электростатическому разряду
• Из-за небольшого размера с ними трудно обращаться вручную
• Может быть легче повреждено, если взять его за пределы их рабочих пределов – часто с меньшим запасом, чем с устройством с большими выводами

Конденсаторы для поверхностного монтажа миллиарды используются на предприятиях, которые производят массовое электронное оборудование. Их размер и возможность размещения на печатной плате облегчают их использование. В результате конденсаторы для поверхностного монтажа используются практически во всех местах массового электронного оборудования.
