Как определить у конденсатора плюс и минус: Определение полярности электролитического конденсатора по внешнему виду

как определить где плюс, а где минус?

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Конденсатор К53-18 | АО «Новосибирский завод радиодеталей «Оксид»

Номинальное напряжение, В	Номинальная емкость, мкФ	Габаритные размеры, мм				Масса, г, не более
		D	d	H	lmax
6,3	1,0*; 1,5*; 2,2*; 3,3*; 4,7; 6,8; 10	3,2	0,6	7,5	3,5	1,0
16	0,68*; 1,0*; 1,5*; 2,2*; 3,3; 4,7; 6,8	3,2	0,6	7,5	3,5	1,0
20	0,47*; 0,68*; 1,0*; 1,5*; 2,2; 3,3; 4,7	3,2	0,6	7,5	3,5	1,0
32	0,33*; 0,47*; 0,68*; 1,0*; 1,5; 2,2; 3,3	3,2	0,6	7,5	3,5	1,0
40	0,033*; 0,047*; 0,068*; 0,1*; 0,15*; 0,22*; 0,33*; 0,47*; 0,68*; 1,0; 1,5; 2,2	3,2	0,6	7,5	3,5	1,0
6,3	15; 22	4	0,6	10	3,5	1,2
16	15; 10	4	0,6	10	3,5	1,2
20	6,8; 10	4	0,6	10	3,5	1,2
32	4,7; 6,8	4	0,6	10	3,5	1,2
40	3,3; 4,7	4	0,6	10	3,5	1,2
6,3	33; 47	4	0,6	13	3,5	1,8
16	22; 33	4	0,6	13	3,5	1,8
20	15; 22	4	0,6	13	3,5	1,8
32	10; 15	4	0,6	13	3,5	1,8
40	6,8; 10	4	0,6	13	3,5	1,8
6,3	68; 100	7	0,8	12	3,5	4,5
16	47; 68	7	0,8	12	3,5	4,5
20	33; 47	7	0,8	12	3,5	4,5
32	22; 33	7	0,8	12	3,5	4,5
40	15; 22	7	0,8	12	3,5	4,5
6,3	150; 220; 330	7	0,8	16	3,5	6
16	100; 150	7	0,8	16	3,5	6
20	68; 100	7	0,8	16	3,5	6
32	47; 68	7	0,8	16	3,5	6
6,3	470; 680; 1 000	9	0,8	21	6	11
16	220; 330	9	0,8	21	6	11
20	150; 220	9	0,8	21	6	11
32	100	9	0,8	21	6	11
* Изготавливаются только с категориями качества «ВП» и «ОС»

плюс-минус по внешнему виду

Многие типы электрических конденсаторов не имеют полярности и поэтому их включение в цепь не составляет труда. Электролитические аккумуляторы заряда составляют особый класс, т.к. имеют положительный и отрицательный выводы, поэтому при их подключении часто возникает проблема, как определить полярность конденсатора.

Содержание

• 1 Как определить полярность электролитического конденсатора?
• 2 По маркировке
• 3 Плюс конденсатора
• 4 Маркировка минуса
• 5 По снимку
• 6 С помощью мультиметра

Как определить полярность электролитического конденсатора?

Проверить расположение плюса и минуса на устройстве можно несколькими способами. Полярность конденсатора определяется следующим образом:

• по маркировке, т. е. по надписям и рисункам на его корпусе;
• по внешнему виду;
• с помощью универсального измерительного прибора – мультиметра.

Важно правильно определить положительный и отрицательный контакты, чтобы после установки при подаче напряжения цепь не вышла из строя.

По маркировке

Маркировка аккумуляторов заряда, в том числе электролитических, зависит от страны, фирмы-производителя и стандартов, которые со временем меняются. Поэтому вопрос, как определить полярность на конденсаторе, не всегда имеет однозначный ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях маркировался только положительный контакт – знаком «+». Этот знак был нанесен на корпус рядом с плюсовой клеммой. Иногда в литературе положительный вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и служат для фильтрации переменного тока, т. е. обладают свойствами активного полупроводникового прибора. В некоторых случаях знак «+» ставится на печатной плате рядом с плюсовым выводом размещенного на ней запоминающего устройства.

На изделиях серии К50-16 маркировка полярности нанесена на днище, выполненное из пластика. Другие модели серии К50, такие как К50-6, имеют знак «плюс», нарисованный на нижней части алюминиевого корпуса, рядом с плюсовой клеммой. Иногда на дне маркируется и импортная продукция, произведенная в бывшем соцлагере. Современная отечественная продукция соответствует мировым стандартам.

Маркировка конденсаторов SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обычной. Плоские модели имеют черный или коричневый корпус в виде небольшой прямоугольной пластины, с серебристой полосой со знаком «плюс» на плюсовой клемме.

Маркировка минуса

Принцип маркировки полярности импортной продукции отличается от традиционных стандартов отечественной промышленности и заключается в алгоритме: «чтобы знать, где плюс, надо сначала найти, где минус». Расположение минусового контакта показано как специальными знаками, так и цветом корпуса.

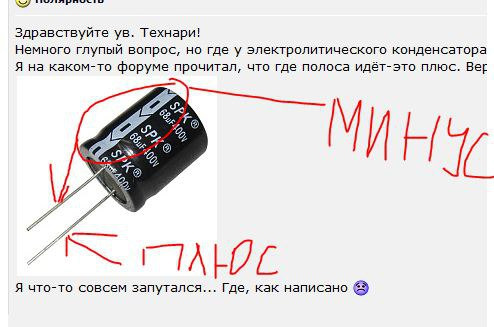

Например, черный цилиндрический корпус имеет светло-серую полосу по всей высоте цилиндра со стороны отрицательного вывода, иногда называемого катодом. Полоска печатается штриховой линией, или вытянутыми эллипсами, или знаком «минус», и 1 или 2 угловыми скобками с острым углом, направленным к катоду. Диапазон с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне минусового контакта.

Другие цвета также используются для маркировки по общему принципу: темное тело и светлая полоса. Эта маркировка никогда полностью не стирается и поэтому всегда можно определить полярность «электролита», как для краткости называют электролитические конденсаторы на радиотехническом жаргоне.

Корпус конденсаторов SMD, выполненный в виде алюминиевого металлического цилиндра, остается неокрашенным и имеет натуральный серебристый цвет, а сегмент круглого верхнего торца окрашивается в насыщенный черный, красный или синий цвет и соответствует положению отрицательный терминал. После установки элемента на поверхность печатной платы на схеме хорошо виден частично окрашенный конец корпуса, обозначающий полярность, так как он имеет большую высоту, чем плоские элементы.

На поверхность платы нанесена соответствующая полярность маркировка цилиндрического SMD устройства: это круг с заштрихованным белыми линиями сегментом, где расположен минусовой контакт. Однако учтите, что некоторые производители предпочитают маркировать плюсовой контакт устройства белым цветом.

По внешнему виду

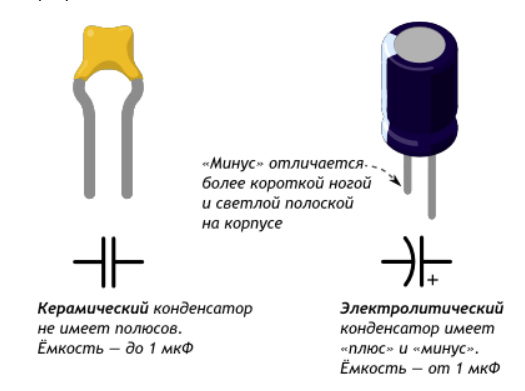

Если маркировка стерта или нечеткая, иногда можно определить полярность конденсатора по внешнему виду корпуса. У многих конденсаторов с клеммами на одной стороне, которые не были собраны, плюсовая сторона длиннее, чем отрицательная. Продукты ETO, ныне устаревшие, имеют вид двух цилиндров, установленных друг на друга: большего диаметра и меньшей высоты, и меньшего диаметра, но значительно выше. Контакты центрируются на концах цилиндров. Положительный вывод установлен на конце цилиндра большего диаметра.

Некоторые мощные электролиты имеют катодный вывод, выведенный на корпус, который припаивается к корпусу схемы. Соответственно плюсовая клемма изолирована от корпуса и расположена сверху на нем.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов определяется по светлой полоске, связанной с отрицательным полюсом прибора. Если ни по маркировке, ни по внешнему виду электролита полярность определить не удается, то и тогда проблема «как узнать полярность конденсатора» решается с помощью универсального тестера – мультиметра.

С помощью мультиметра

Перед проведением опытов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИПТ) не превышало 70-75% номинального значения, указанного на футляре для хранения или в справочнике книга. Например, если электролит рассчитан на 16 В, блок питания должен выдавать не более 12 В. Если номинал электролита неизвестен, начните эксперимент с малых значений в диапазоне 5-6 В, а затем постепенно увеличить напряжение на выходе блока питания.

Конденсатор должен быть полностью разряжен – для этого соедините его ножки или выводы, закороченные на несколько секунд металлической отверткой или пинцетом. К ним можно подключить лампу накаливания от карманного фонаря, пока не погаснет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и комплектующие:

• ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
• мультиметр;
• резистор;
• принадлежности для сборки: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
• маркер для нанесения знаков полярности на корпус проверяемого электролита.

Далее необходимо собрать электрическую цепь:

• параллельно резистору с помощью «крокодилов» (т.е. щупов с зажимами) подключить мультиметр, установленный для измерения постоянного тока;
• Подключите плюсовую клемму источника питания к клемме резистора;
• подключите другой вывод резистора к выводу конденсатора, а его второй вывод подключите к минусовой клемме источника питания.

При правильной полярности подключения электролита мультиметр не будет регистрировать ток. Значит, контакт, подключенный к резистору, будет положительным. В противном случае мультиметр покажет ток. При этом плюсовой контакт электролита был соединен с минусовой клеммой источника питания.

Другой способ проверки отличается тем, что мультиметр, подключенный параллельно резистору, переводится в режим измерения постоянного напряжения. В этом случае, если емкость подключена правильно, прибор покажет напряжение, значение которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала упадет, но затем зафиксируется на ненулевом значении.

По способу 3 прибор для измерения постоянного напряжения подключают параллельно не сопротивлению, а проверяемой емкости. Если полюса емкости подключены правильно, напряжение достигнет значения, установленного на источнике питания. Если минус блока питания соединить с плюсом емкости, т.е. неправильно, то напряжение на конденсаторе поднимется до значения, равного половине значения, выдаваемого блоком питания. Например, если клеммы источника питания 12 В, емкость будет 6 В.

После завершения испытаний конденсатор следует разрядить так же, как и в начале эксперимента.

Статьи по теме:

Как отличить положительный и отрицательный выводы конденсатора?

Источник

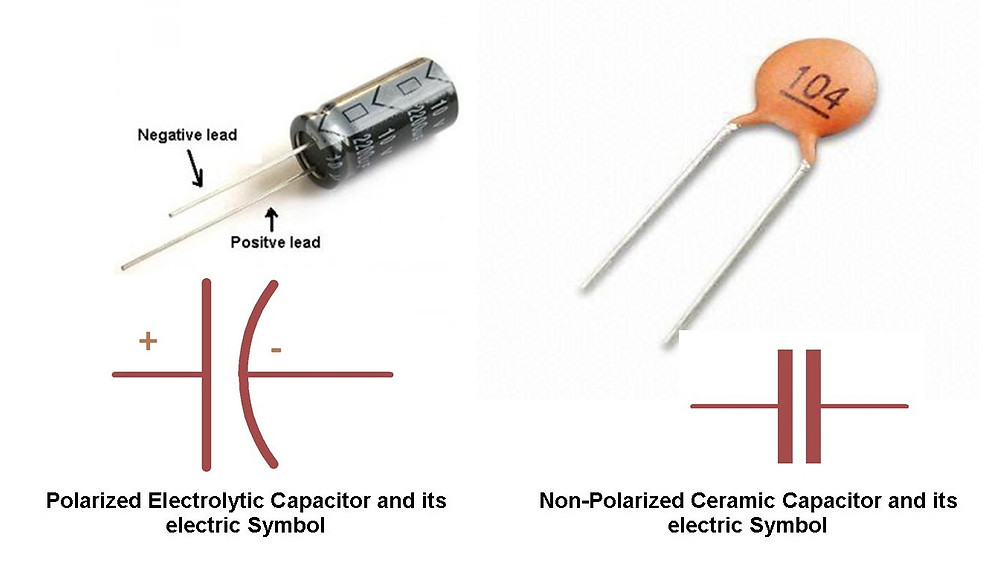

Конденсаторы являются пассивными компонентами электрических цепей; они удерживают электрическую энергию в электрическом поле. Когда питание отключено, конденсатор используется в качестве батареи в электрической цепи; они являются компонентами хранения энергии. Конденсатор имеет две клеммы, так как определить положительные и отрицательные клеммы конденсатора?

Как определить положительный и отрицательный выводы конденсатора?

Чтобы определить положительный и отрицательный выводы конденсатора, вам нужно найти знак минус или большую полосу, или и то, и другое на одной из сторон конденсатора. Отрицательный вывод находится ближе всего к знаку «минус» или к полосе, а немаркированный вывод — к положительному.

Еще один способ определить положительный и отрицательный выводы конденсатора — это длина двух выводов . Более длинный провод — это положительный вывод, а более короткий — отрицательный.

Как определить номинал конденсатора?

Чтобы определить номинал конденсатора, нужно найти значение, указанное на корпусе конденсатора; между тем, если ваш конденсатор имеет небольшой размер , места для отметки значения не останется. Таким образом, вместо того, чтобы указывать значение на корпусе, производители используют коды для небольших конденсаторов.

Связанные чтения:

Как определить конденсатор SMD? (С и без…

Как проверить регулятор напряжения на тракторе? Вот как!

Как определить положительную и отрицательную клемму двигателя постоянного тока?

Почему напряжение уменьшается при увеличении тока?

Почему напряжение в параллельной цепи постоянно, но не…

Как определить сгоревший компонент поверхностного монтажа?(каждый тип поверхностного монтажа)

Как проверить конденсатор?

Чтобы проверить конденсатор, вы можете сделать это многими способами, вы можете использовать настройку емкости в мультиметре , вы можете использовать мультиметр без режима измерения емкости и использовать постоянную времени для проверки конденсатора; кроме того, вы можете проверить конденсатор с помощью вольтметра или аналогового мультиметра.

Разрядка конденсатора

Перед тестированием или проверкой конденсатора его необходимо сначала разрядить, поскольку конденсаторы могут сохранять заряд даже после отключения  от источника питания. Если конденсатор не разряжается должным образом, и вы намеренно касаетесь его выводов, он разрядится через вас, и вы можете получить удар током.

Разрядить конденсатор можно с помощью отвертки или разрядного резистора; помните, что разрядка конденсатора является очень важным шагом перед началом проверки конденсатора. Чтобы разрядить конденсатор, вы можете использовать следующие методы:

Метод отвертки

Важное предупреждение перед использованием этого метода, не рекомендуется для начинающих, так как при разрядке конденсатора будут искры . Искры могут вызвать множество травм и ожогов; они могут даже повредить другие компоненты.

Отсоедините конденсатор от печатной платы «PCB», затем отпаяйте его паяльником, но будьте осторожны, чтобы не коснуться его выводов . На следующем этапе возьмите хорошо изолированную отвертку; желательно, чтобы у него была длинная ручка, вы должны использовать только одну руку. Наконец, используйте другую руку, чтобы взять конденсатор.

Прикоснитесь к клеммам конденсатора металлической частью отвертки, чтобы разрядить конденсатор . Когда отвертка касается клемм, раздаются искры и треск; это означает, что конденсатор разряжается; повторите этот шаг несколько раз, чтобы убедиться, что конденсатор правильно разряжен.

Метод разрядного резистора

Этот метод безопаснее предыдущего и более рекомендуется при разрядке конденсатора . Он используется в источниках питания и других схемах, где конденсатор размещается параллельно резистору, известному как продувочный резистор. Затем питание отключается, так что весь оставшийся заряд в конденсаторе разряжается через стабилизирующий резистор.

Для выполнения этого метода возьмите большой резистор; например, любой резистор с сопротивлением в несколько кОм будет работать правильно . Подключите резистор параллельно конденсатору, чтобы иметь одинаковые начальный и конечный узлы. Заряд будет передаваться от конденсатора и разряжаться через резистор.

Источник

1). Мультиметр с емкостным методом

Для этого метода вам придется использовать цифровой мультиметр среднего или высокого класса, поскольку емкостной режим недоступен в младших мультиметрах . Кроме того, этот метод является самым быстрым и простым способом проверки любого конденсатора.

1. Снимите конденсатор с платы и разрядите его должным образом.
2. Если номиналы конденсаторов указаны на его корпусе , запишите их, чтобы проверить позже, единица измерения емкости — фарад или микрофарад , а единица номинального напряжения — вольт .
3. Настройте цифровой мультиметр на емкостной режим .
4. Если у вас есть поляризованный конденсатор, подключенный к черному щупу к отрицательной клемме , это провод с меньшей длиной. Подключите красный щуп к положительной клемме к положительной клемме; это поводок большей длины.
5. Если у вас есть неполяризованный конденсатор , вы можете подключить любой щуп к любому проводу, поскольку это не имеет значения, поскольку полярность отсутствует.
6. Сравните характеристики конденсатора, которые вы записали , с цифрами, появившимися на цифровом экране мультиметра. Если разница невелика, конденсатор в хорошем состоянии; между тем, если разница велика, конденсатор находится в плохом состоянии и должен быть заменен.

2). Мультиметр без емкостного метода

Вы можете использовать его, если у вас есть дешевый или недорогой мультиметр и вы не хотите покупать еще один средний или дорогой мультиметр . Мультиметр младшего класса не имеет режима измерения емкости, доступного в мультиметре среднего или высокого класса.

1. Снимите конденсатор с платы и разрядите его должным образом.
2. Настройте мультиметр на режим Ом или сопротивление ; в ручных мультиметрах режим сопротивления может иметь множество диапазонов; вы можете выбрать высокий диапазон, например, от 200 кОм до 20 кОм .
3. Если у вас есть поляризованный конденсатор, подключенный к черному щупу к отрицательной клемме , это провод с меньшей длиной. Подключите красный щуп к положительной клемме к положительной клемме; это поводок большей длины.
4. Если у вас есть неполяризованный конденсатор , вы можете подключить любой щуп к любому проводу, поскольку это не имеет значения, поскольку полярность отсутствует.
5. Проверить показания мультиметра ; мультиметр покажет показание на короткое время, затем оно изменится на бесконечность или обрыв цепи. Вы должны записать показания, появившиеся на короткое время, чтобы потом сравнить их.
6. Снимите конденсатор с мультиметра и повторите предыдущие шаги несколько раз.
7. Если каждый раз появляются одинаковые результаты , конденсатор в хорошем состоянии; если нет, то конденсатор в плохом состоянии.

3). Метод измерения постоянной времени для проверки конденсатора

Этот метод можно использовать только в том случае, если известно значение емкости

, а затем вы используете емкость, чтобы проверить, находится ли конденсатор в плохом или хорошем состоянии.

1. Снимите конденсатор с платы и разрядите его должным образом.
2. Подсоедините последовательно конденсатор с резистором из 10 кОм .
3. Используйте источник питания с известным напряжением для замыкания цепи.
4. Включите источник питания и рассчитайте время, необходимое конденсатору для зарядки 63,2% напряжения питания; например, если у вас есть источник питания 24 вольт, он достигнет 15,168 вольт.
5. Используйте сопротивление и время для расчета емкости и сравните его с уже известным вам значением.
6. Если разница составляет небольшое значение , конденсатор в хорошем состоянии; между тем, если разница велика, конденсатор находится в плохом состоянии и должен быть заменен.

4). Простой вольтметр для проверки конденсатора Метод

1. Снимите конденсатор с платы и разрядите его должным образом.
2. Найдите номинальное напряжение конденсатора ; он должен быть отмечен рядом с номиналом емкости; это может быть 50В, 25В или 16В. Номинальное напряжение относится к максимальному напряжению, которому может подвергаться конденсатор.
3. Подключите конденсатор к источнику питания с напряжением ниже номинального напряжения конденсатора ; например, если номинальное напряжение конденсатора составляет 16 вольт, напряжение питания должно быть около 9 вольт.
4. Используйте блок питания для кратковременной зарядки конденсатора , 5-6 секунд.
5. Переведите мультиметр в режим вольтметра постоянного тока и подключите щупы мультиметра к конденсатору.
6. Если у вас есть поляризованный конденсатор, подключенный к черному щупу к отрицательной клемме , это провод с меньшей длиной. Подключите красный щуп к положительной клемме к положительной клемме; это поводок большей длины.
7. Если у вас есть неполяризованный конденсатор , вы можете подключить любой щуп к любому проводу, поскольку это не имеет значения, поскольку полярность отсутствует.
8. Начальное показание мультиметра должно быть аналогичным на уровне источника питания или близко к нему.
9. Если разница составляет небольшое значение , конденсатор в хорошем состоянии; между тем, , если разница велика
   , конденсатор в плохом состоянии и должен быть заменен.

5). Аналоговый мультиметр для проверки метода конденсатора

1. Снимите конденсатор с печатной платы и разрядите его должным образом.
2. Настройте мультиметр на режим Ом или сопротивление ; в ручных мультиметрах режим сопротивления может иметь множество диапазонов; вы можете выбрать высокий диапазон, например, от 200 кОм до 20 кОм .
3. Если у вас есть поляризованный конденсатор, подключенный к черному щупу к отрицательной клемме , это провод с меньшей длиной. Подключите красный щуп к положительной клемме к положительной клемме; это поводок большей длины.
4. Если у вас неполяризованный конденсатор , вы можете подключить любой щуп к любому проводу, так как это не имеет значения, потому что полярность отсутствует.
5. Если ваш конденсатор в хорошем состоянии , значение сопротивления сначала будет небольшим, а затем постепенно увеличится.
6. Если ваш конденсатор находится в плохом состоянии , показания сопротивления всегда будут низкими.
7. Если показания отсутствуют или аналог не двигается , у вас обрыв конденсатора.

Вывод

Подводя итог, вы можете узнать, какой вывод является положительным, а какой отрицательным в любом конденсаторе двумя способами :

• Вы должны искать знак минус, большую полосу или и то, и другое  на одном из стороны конденсатора. Отрицательный вывод находится ближе всего к знаку «минус» или к полосе, а немаркированный вывод — к положительному.
• Длина двух проводов . Более длинный провод — это положительный вывод, а более короткий — отрицательный.

Чтобы определить номинал конденсатора, нужно найти значение, указанное на корпусе конденсатора; между тем, если ваш конденсатор имеет небольшой размер , места для отметки значения не останется.
