Как определить землю в проводке: от простого до сложного метода

от простого до сложного метода

Монтаж нового оборудования с частичной заменой электрической проводки или без нее обязательно включает четкое определение проводов с фазой, «нулем» и заземлением. С поиском фазы вопросов нет: воспользуйтесь отверткой со встроенным индикатором. Если на объекте применяется проводка с двумя жилами, то автоматически понятно — первая является «фазой», вторая — «нулем». Сложности возникают при работе с системами, состоящими из трех токоведущих кабелей, поэтому ниже рассказано о том, как отличить «ноль» от заземления.

Проблемы связаны с фактически одинаковыми электрическими параметрами двух проводников. Именно поэтому не пытайтесь отличить «ноль» от «земли», используя обычную лампочку: светиться она будет в обоих случаях. Приблизительно идентичными будут значения напряжения при замере с помощью мультиметра на парах фаза-ноль и фаза-земля (около 220 В). Впрочем, данный метод все же актуален для определенных ситуаций.

Контрольная лампа на 220В

Содержание

• Определяем фазу
• Методы определения
  • Цветовая маркировка проводов
  • Дифференциальный ток
  • Заземляющие контакты на розетках
  • Использование мультиметра
  • Отключение нулевого провода (электрический щиток)
  • Метод прозвонки
• Разница между нулем и землей

Определяем фазу

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина. Прикоснитесь жалом к каждому проводнику, одновременно удерживая палец на верхней, металлической части рукоятки отвертки. Когда световой индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.

Поиск фазного провода индикаторной отверткой

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

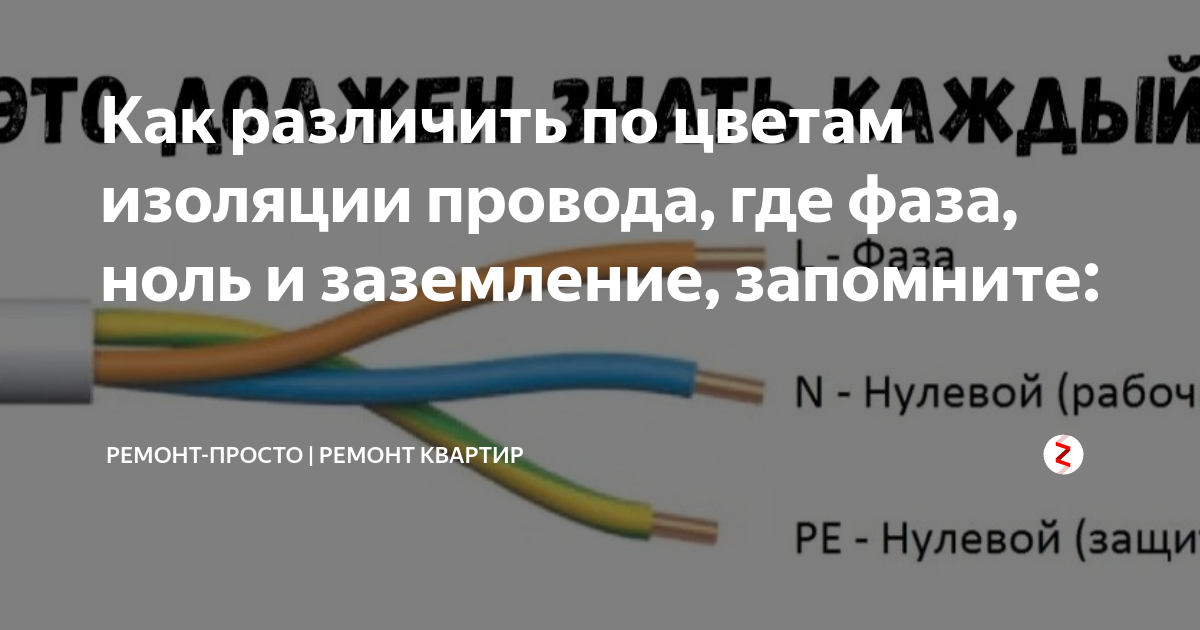

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно.

В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Примечание. Защитное устройство может не сработать по другой причине: если протекающий через лампу ток ниже номинального дифференциального значения (при котором оборудование должно выполнять обесточивание цепи). К примеру, лампа накаливания пропускает ток около 20-40 мА. Если используется УЗО на 100 мА, то логично, что прибор не сработает.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку. Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте.

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Примечание. Определение «земли» при помощи мультиметра актуально для более старых электрических сетей, построенных по конфигурации ТТ. Для современных топологий TN-C-S метод неактуален. Во втором случае нулевой и заземляющий проводники разделяются уже внутри здания, поэтому электрически являются идентичными и связанными между собой. У них одинаковое сопротивление, а, значит, при использовании мультиметра на обеих парах будет равная разница потенциалов.

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Вновь возьмите в руки мультиметр, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение появится исключительно между «фазой» и «землей», поскольку нулевой провод отключен от щитка.

Примечание. Существует такое понятие, как «наведенное напряжение». Не вдаваясь в подробности, отметим, что вследствие него при измерении пары фаза-ноль мультиметр покажет вольтаж, отличный от «0» (обычно не более 10 В).

Метод прозвонки

Прозвонка — один из самых популярных методов, использующихся мастерами для поиска мест обрыва электропроводки. Он подходит для определения «ноля» и «земли». Данный способ актуален при условии, что вы знаете расположение нулевого и заземляющего проводников на одном из концов. Например, когда прозвонка осуществляется от распределительного щитка, но по какой-то причине на другом конце провода имеют другую цветовую маркировку (либо одинакового цвета).

Произведите полное обесточивание. Прозвонка может выполняться профессиональными приборами (на любых моделях мультиметра имеется соответствующая функция) или обычной схемой из лампочки, батарейки и проводов.

Если длина измеряемых проводников небольшая, то воспользуйтесь куском кабеля, подсоединив отрезок к концам участка. Если требуется прозвонить проводник, идущий от распределительного щитка до розетки в дальней комнате, то лучше воспользоваться известной жилой: до обесточивания индикаторной отверткой определите и промаркируйте «фазу» (на обоих концах).

Один щуп мультиметра (или самодельного прибора) подключите к отмеченному фазному проводу, другой — к одному, а затем — другому неизвестному проводнику. Переходите к противоположному концу линии. Подключите поочередно два конца неопределенных жил к промаркированному фазному кабелю. Обозначьте их.

Разница между нулем и землей

Последствия неправильной коммутации нулевого и заземляющего проводников могут быть разными:

1. Неправильная работа приборов учета электроэнергии в меньшую или большую сторону. Соответственно в первом случае, когда компания-поставщик найдет ошибку, может быть начислен огромный штраф.
2. Некорректная работа устройств защитного отключения и дифференциальных автоматов: при существенных перепадах напряжения будет постоянно перегорать бытовая техника.
3. Отсутствие защиты человека от поражения током. Более того, неправильная схема может стать основной причиной удара.

В статье были рассмотрены способы, позволяющие отличить нулевой и заземляющий проводники в трехжильных системах. Расположены они в порядке возрастания сложности действий. Только правильный монтаж электрической проводки гарантирует корректную работу УЗО, дифференциальных автоматов и розеток с заземляющим контуром. Если есть малейшие сомнения, лучше обратиться за помощью к квалифицированному специалисту, предоставляющему акт о проведении ремонтных работ.

Как проверить заземление? 5 лучших способов

Если внимательно рассмотреть современную розетку или вилку для подключения бытовых электроприборов, можно увидеть на ней отдельный контакт-лепесток для заземляющего провода. Он должен обязательно присутствовать в домашней разводке и быть соединенным с системой отвода опасного потенциала, в противном случае пользование обычной бытовой техникой, розетками станет небезопасным. Например, при нарушении изоляции устройства, подключенного к сети 220 В, напряжение может попасть на его электрические части, и, если человек их коснется, поражение током не избежать.

Чтобы этого не случилось, применяется система заземления, которая перераспределяет ток между пользователем техники и заземляющим контуром. Как известно, ток идет по пути наименьшего сопротивления. При наличии заземления он устремляется по третьему лепестку в розетке в землю, т. к. сопротивление человека по сравнению с элементами защиты от поражения током, чрезвычайно велико. В итоге на тело «приходится» не более 10 мА: это значение безопасно для здоровья. Все «остальное» моментально уходит в грунт. Однако есть оговорка: развитие положительного сценария возможно только при исправном заземлении. А как его проверить? Для этого нужно понимание работы всей системы и ее отдельных элементов.

Из чего состоит и как действует заземление

Условно можно выделить пару основных частей. Одна из них – заземлитель, могущий быть естественным или искусственным. В первом случае это, например, арматура ж/б фундамента, имеющая общий вывод в виде отдельной проволоки. Во втором – сварная конструкция, состоящая из нескольких соединенных между собой металлических стержней, погруженных в грунт на глубину 1,5-2,5 м. Второй элемент системы – проводник, соединяющий заземлитель с розетками, т. е. бытовой техникой. По общепринятым нормам, чаще всего провод, играющий эту роль, помещается в изоляцию желтого цвета с зеленой полосой.

Зачем нужно проверять заземление и как

Даже если монтаж электросети в доме осуществлялся профессиональными электриками, регулярные проверки необходимы. Причин несколько:

• существующие болтовые соединения с течением времени могут ослабевать: например, в розетках при чрезмерно частом включении/выключении вилок;
• подверженность коррозии элементов заземлителя под слоем грунта: стержней, соединительной полосы, отходящего провода.

Если вы, например, только въехали в квартиру и вас убеждают, что заземление есть и оно работает, неплохо для начала проверить его наличие в принципе. Наличие желтого проводка с зеленой линией, подсоединенного к соответствующему лепестку в розетке – еще не повод говорить, что заземление в доме есть и оно работает. Проверить это несложно, процедура осуществляется несколькими способами.

С помощью тестера

Сначала желательно выяснить, где фазовый контакт с помощью индикатора в виде отвертки с прозрачной ручкой: при касании нужной клеммы щуп засветиться (пометьте или запомните контакт). далее понадобится обычный, можно из разряда недорогих, вольтметр. Поставьте предел измерений в секторе АС (переменный ток) на любое максимальное значение, близкое к 220 вольт, но превышающее его: например, 250 или 500. Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220. Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает. Если реакция вольтметра отсутствует, значит, нет.

Посредством лампочки

Потребуется патрон с ввернутым и заведомо исправным источником света, изолированный двухжильный провод. Зачистите оба конца от изоляции. Алгоритм действий такой же, что и при проверке тестером. Если при касании заземляющего лепестка и фазы свет горит (свечение может быть немного тусклее), заземление функционирует. Если свет от лампочки становится чрезмерно тусклым, придется проверять все элементы системы заземления. Если лампочка не горит – его нет вообще или на линии обрыв. Бывает и так, что заземлитель свое отслужил – коррозия «съела» стержни в земле или отгнил соединяющий провод, не контачит болтовое соединение. Но если все работает? Проверить все равно надо: на этот раз не напряжение, а сопротивление.

Приборы для тестирования работоспособности заземления

Сегодня рынок представляет достаточное количество моделей, предназначенных для работы в определенных условиях или универсальных. Условно стоит выделить несколько больших групп изделий, используемых наиболее часто:

1. Стрелочные омметры, используемые совместно с ручными генераторами. Чтобы получить измерения, их нужно крутить вручную: зато никакие химические источники питания не требуются.
2. Тоже стрелочные приборы, получающие энергию от обычных гальванических батареек.
3. Цифровые омметры. Результаты измерений выводятся на дисплей, в комплекте имеются бесконтактные клещи. Питание – от обычных низковольтных элементов.

Несмотря на развитие технологий в сфере измерительных приборов, наиболее простые из них, благодаря своей надежности, до сих пор пользуются популярностью. Поэтому работу с омметром стоит рассмотреть на примере оного из таких изделий – М416, хорошо известным профессионалам со стажем. В основе конструкции – стрелочный индикатор с несколькими пределами измерений, для питания используются три элемента напряжением по 1,5 вольта.

Проверка заземления прибором М416

Омметр установите на строго горизонтальную поверхность, при необходимости поменяйте батарейки. Прибор нужно располагать максимально близко к измеряемым точкам, чтобы длина щупов как можно меньше влияла на результаты исследований. Дальнейшие действия:

• Калибровка. Переключатель диапазонов измерений установите в положение «Контроль 5 Ом». Нажмите красную кнопку и, вращая реохорд, поставьте стрелку как можно точнее в положение «0». Отпустите кнопку: шкала будет показывать 5 Ом, что означает готовность прибора к работе.
• Замеры производятся в соответствии со схемами, нанесенными на внутреннюю часть крышки омметра.

Максимальное значение для частного дома – 30 Ом (на практике должно быть гораздо меньше). Если вы покупали комплект для заземления, более точные значения ищите в инструкции к нему.

Чтобы произвести измерения, нужно вкопать дополнительный заземляющий штырь на глубину 50 см и расстоянии 5-10 м от заземлителя: как минимум, в 5 раз больше длины стальной ленты, соединяющей стержни (стороны треугольника, если такая форма конструкции). На одинаковом расстоянии от дополнительно стержня и заземлителя установите потенциальный зонд-электрод для снятия напряжения (глубина 50 см). Теперь нужно собрать электрическую цепочку:

• между вспомогательным контрольным и штатным стержнем заземлителя последовательно включите источник переменного напряжения: например, вторичную понижающую обмотку трансформатора от сварочного аппарата;
• в разрыв провода, идущего к вкопанному заземлителю, тоже последовательно, включите амперметр;
• между заглубленной штатной конструкцией, к этой же точке, подсоедините вольтметр, второй его контакт – к зонду-электроду.

Переставьте зонд в другое место, третье и снова повторите операцию. Правильным будет считаться худший результат. Вычисление сопротивления производится по закону Ома: R=U/I. Трансформатор нужно достаточно мощный, чтобы он хоть примерно имитировал энергопотребление дома. Такой способ измерения сопротивления наилучшим образом подходит для частного дома.

Другие способы проверки приборами

Есть и более простой метод, заключающийся в использовании токовых клещей. Они представляют собой инструмент-трансформатор с амперметром, в котором уже есть первичная обмотка, а роль вторичной играет измеряемый проводник (например, стальная полоса от заземлителя). Остается заранее измерить напряжение и разделить его на полученную при помощи клещей силу тока, согласно закона Ома. Метод привлекателен тем, что для проведения измерений не нужно отключать заземлитель от оборудования (домашней сети).

Еще можно «прозвонить» самые проблемные места: соединения. Это называется «измерение переходных сопротивлений». Например, между отводом, идущим от заземлителя (уже на поверхности) и проводом, идущим к лепестку в ближайшей к нему розетке. Т. е. измерения производятся вокруг соединения. Предварительно зачистите поверхность металлической полосы до блеска металла. Если сопротивление больше 0,05 Ом, проверьте, нормально ли закручена гайка на болте: подкрутите ее. При внешних проявлениях коррозии раскрутите соединение, зачистите отдельно гайку, болт, пластину и соедините вновь. На заключительно этапе все обработайте антикоррозийным составом. У полосы можно покрасить только видимую часть: не забывайте, что ток идет только по поверхности проводника.

Как улучшить сопротивление?

Это можно сделать двумя путями. Первый из них заключается в увеличении количества вертикальных стержней. Они вбиваются на расстоянии 1 м от того штыря, к которому прикручен болт с гайкой и отводным проводом. Новый штырь соединяется со старыми с помощью сварки и стальной полоски. Второй метод – увеличение содержания соли в окружающей заземлитель почве. Правда, это поможет временно. Растворите в ведре воды пачку соли и вылейте в районе заземлителя.

Периоды проверки сопротивления заземлителя

Согласно нормам ПУЭ, проверять вкопанные заземляющие элементы нужно не реже, чем раз в 12 лет. В этом случае проверяется не только надежность соединений и сопротивление заземлителя, но и состояние металлических частей в плане противостояния коррозии. Однако общие проверки с использованием измерительных приборов, без копок, стоит производить чаще: раз в 6 лет. Внеплановое тестирование проводится в случае стихийных бедствий, техногенных катастроф.

← Система уравнивания потенциалов – назначение и устройство  |  Заземление опорных конструкций →

Как проверить заземляющий провод в автомобиле

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат. термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% если результат.предложения %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: “Коллекции”}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Как протестировать землю с помощью мультиметра (шаг за шагом)

У вас мерцают фары? Ваша стиральная машина работает медленно, работает со сбоями или вообще не работает?

Если ваш ответ на эти вопросы положительный, возможной причиной является заземляющее соединение в вашем доме.

Заземление в домах — одна из самых важных тем, о которых вам нужно позаботиться.

Правильность работы электрических устройств не только важна, но и может стать решающим фактором между жизнью и смертью.

В этом руководстве вы найдете все, что вам нужно знать об испытательном полигоне.

Давайте приступим.

Что такое заземление?

Заземление, также называемое заземлением, является защитной практикой в ​​электрических соединениях, которая снижает риск или последствия поражения электрическим током.

При надлежащем заземлении электричество, выходящее из розеток или электрических устройств, направляется в землю, где рассеивается.

Без заземления это электричество накапливается в розетках или металлических компонентах устройства и может привести к тому, что приборы не будут работать или работать неправильно.

Человек, вступивший в контакт с этими электрически заряженными металлическими компонентами или оголенными проводами, подвергается риску смертельного поражения электрическим током.

Заземление направляет это избыточное электричество в землю и предотвращает все это.

Теперь вы понимаете, почему важно, чтобы розетки в вашем доме имели надлежащее заземление.

Мультиметр — это инструмент для устранения проблем с электричеством, которого достаточно для проверки заземления в розетках.

Как проверить заземление с помощью мультиметра

Поместите красный щуп мультиметра в выходной порт под напряжением, поместите черный щуп в нейтральный порт и запишите показания. Держите красный щуп в активном порту и поместите черный щуп в порт заземления. Если показания не такие, как в предыдущем тесте, в вашем доме нет надлежащего заземления .

Они будут объяснены далее.

• Шаг 1. Вставьте щупы в мультиметр

При проверке заземления в домашних розетках обратите внимание на то, как вы подключаете щупы к мультиметру.

Подключите красный (положительный) щуп к порту мультиметра с маркировкой «Ω, V или +», а черный (отрицательный) щуп к порту мультиметра с маркировкой «COM или -».

Поскольку вы будете тестировать горячие провода, убедитесь, что ваши выводы в хорошем состоянии, и вы не перепутаете выводы на мультиметре, чтобы не повредить его.

• Шаг 2: Установите мультиметр на напряжение переменного тока

Ваши бытовые приборы работают от переменного тока (AC), и, как и ожидалось, это тип напряжения, которое выдают ваши розетки.

Теперь вы просто поворачиваете циферблат мультиметра в положение напряжения переменного тока, которое обычно обозначается как «VAC» или «V~».

Это дает наиболее точные показания.

• Шаг 3: Измерьте напряжение между портами под напряжением и нейтралью

Поместите красный (положительный) щуп мультиметра в выходной порт под напряжением, а черный (отрицательный) щуп — в нейтральный порт.

Активный порт обычно является меньшим из двух портов на вашей розетке, а нейтральный порт является самым длинным среди них.

Заземляющий порт, с другой стороны, обычно имеет форму буквы «U».

Порты некоторых настенных розеток могут иметь другую форму, и в этом случае активный порт обычно находится справа, нейтральный порт — слева, а порт заземления — вверху.

Значение напряжения между проводами под напряжением и нейтралью важно для последующего сравнения.

Снимите мерки и перейдите к следующему шагу.

• Шаг 4: Измерьте напряжение между портами под напряжением и заземлением

Теперь выньте черный щуп из нейтрального выходного порта и воткните его в порт заземления.

Обратите внимание, что ваш красный зонд остается в активном порту.

Вы также должны убедиться, что щупы соприкасаются с металлическими компонентами внутри розеток, чтобы ваш мультиметр имел показания.

Проведите измерения и перейдите к следующему шагу.

• Шаг 5: Измерьте напряжение между нейтральным и заземляющим портами

Дополнительное измерение, которое вы хотите провести, — это показания напряжения между нейтральным и заземляющим портами.

Поместите красный щуп в нейтральный выходной порт, поместите черный щуп в порт заземления и проведите измерения.

• Шаг 6: Оценка результатов

Настало время для сравнения, и вы будете делать их много.

• Во-первых, если расстояние между вашими активными и заземляющими портами близко к нулю (0), возможно, ваш дом не заземлен должным образом.

• Далее, если измерение между вашими активными и нейтральными портами не находится в пределах 5 В или совпадает с измерением между вашими активными и заземляющими портами, возможно, ваш дом не заземлен должным образом. Это означает, что при наличии заземления, если тест «фаза и нейтраль» зафиксирует 120 В, ожидается, что тест «фаза и земля» зафиксирует от 115 В до 125 В.

• В случае, если все это подтвердится, вы сделаете еще одно сравнение. Это необходимо для проверки уровня утечки из заземления и определения его качества.

Получите разницу между показаниями теста «фаза и нейтраль» и теста «фаза и земля».

Добавьте это к показаниям теста «нейтраль и земля».

Если их сумма превышает 2 В, значит, ваше заземление не в идеальном состоянии и его следует проверить.

В этом видео мы объясняем весь этот процесс:

Еще один тест, который вы можете выполнить, касается удельного сопротивления заземления вашего заземления.

Однако это совсем другая тема, и вы можете ознакомиться с нашей подробной статьей о проверке сопротивления заземления с помощью мультиметра.

Проверка заземления с помощью лампочки

Для проверки заземления в домашней розетке с помощью лампочки вам понадобится шаровая розетка и пара кабелей.

Вкрутите лампочку, а также прикрепите кабели к шаровому патрону.

Теперь убедитесь, что другие концы кабелей оголены как минимум на 3 см (без изоляции) и вставьте их в выходные порты под напряжением и нейтралью.

Если лампочка не загорается, значит, ваш дом не заземлен должным образом.

Как видно, этот тест не такой подробный и точный, как тест мультиметром.

Заключение

Проверка заземления в вашем доме — довольно простая процедура.

Все, что вам нужно сделать, это провести измерения между различными настенными розетками и сравнить эти измерения друг с другом.

Если эти измерения не совпадают или остаются в пределах заданных диапазонов, заземление в вашем доме неисправно.

Часто задаваемые вопросы

Как узнать, что у вас плохой провод заземления?

Одним из распространенных симптомов плохого заземления в домах является тусклый или мерцающий свет. В других случаях электроприборы в вашем доме могут не включаться или работать неправильно.

Сколько Ом должно быть у провода заземления?

Ожидается, что сопротивление в вашем домашнем заземлении будет составлять не более 5 Ом, в то время как наиболее оптимальное значение равно нулю (0) Ом.
