Как перенести розетку своими руками шаг за шагом, фото, видео

Перестановка розетки своими руками становится актуальной в самых разных ситуациях. Это случается во время ремонта, перестановки мебели. Иногда приходится перемещать силовую розетку от плиты.

Ничего слишком сложного в такой работе нет, но чтобы выполнить ее на профессиональном уровне и предотвратить возможные аварийные ситуации, желательно придерживаться определенных правил. Постараюсь подробно объяснить, как перенести розетку в другое место.


1 шаг

Любую работу с электропроводкой надо начинать с отключения напряжения. Техника безопасности очень важна. Даже удар током напряжением 220 вольт может привести к тяжелым последствиям!
Для начала, находим в квартире ввод электричества. В коридоре или на лестничной площадке должен располагаться автоматический выключатель (УЗО). Электрическая схема может быть достаточно сложной, когда на одну квартиру выделено несколько автоматов. Поэтому если после отключения одного автомата погасло верхнее освещение, это еще не означает, что можно

брать провода голыми руками. Возьмите мультиметр, отвертку с определителем фазы или обычную настольную лампу с вилкой – проверьте, обесточена ли розетка, с которой вы собираетесь работать.




2 шаг

Можем начать перенос розетки. Произведем демонтаж. Отвинчивайте лицевую панель. Далее, если розетка внешнего исполнения, выкручивайте шурупы, которыми ее корпус закреплен к стене. Для внутреннего варианта надо открутить винты распорных лапок.

Аккуратно вытаскиваем корпус розетки, насколько позволяют провода, и откручиваем болтики, которыми они зажаты.

Для перемещения розетки, можно удлинить провода дополнительным отрезком, но делать это не желательно, особенно, если вы сдвигаете ее вправо или влево, используя скрытую проводку.

Ведь через 10 лет никто не вспомнит, где она идет, и повредит при очередном ремонте. Допустимо проложить провод по горизонтали без штробления, используя кабель канал. В этом случае, место соединения проводов нельзя капитально заделывать, взамен розетки устанавливают монтажную коробку.

3 шаг

Вы соединили провода, закрепили на стене кабель канал. Далее нужно подготовить место для розетки. Внутренняя установка потребует пробить углубление в стене. С этой работой справиться перфоратор с коронкой

и   победитовым сверлом.

Если такого мощного электроинструмента нет, можно обойтись зубилом и молотком. В отверстие устанавливают пластиковый подрозетник,

его фиксируют гипсом или алебастром.
Провод должен торчать из отверстия с запасом 5-10 см. Зачищенные, а еще лучше залуженные концы прикручивают на клеммы розетки винтами. По возможности, делают виток жилы по часовой стрелке вокруг болтика – это увеличит площадь контакта. Аккуратно загибая провода, вводят розетку в отверстие и зажимают винтами распорные пластины. Устанавливают на место крышку.

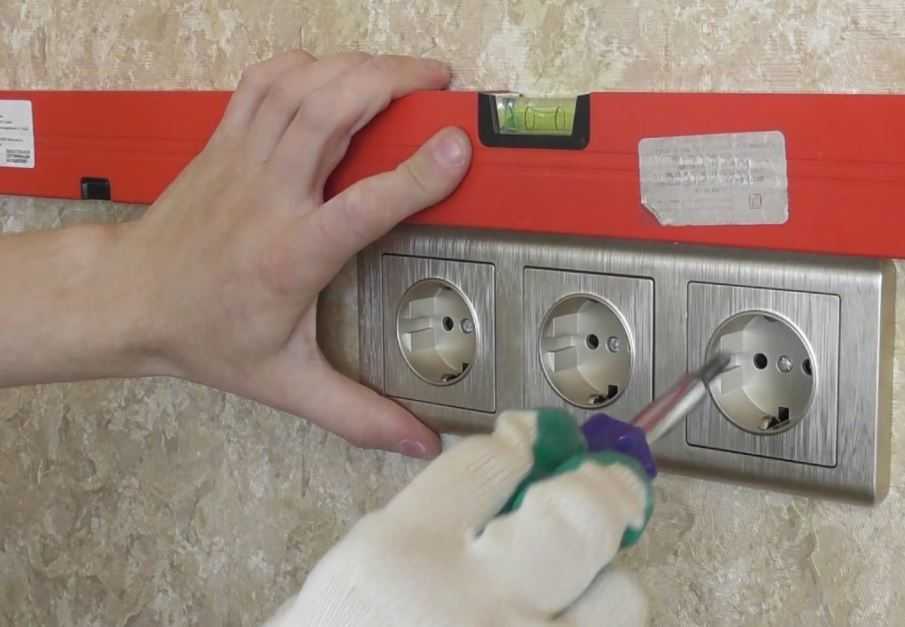

Монтаж внешней розетки проще, достаточно просверлить два отверстия под дюбели. Главное, чтобы они совпадали с крепежными местами в основании розетки. При работе желательно использовать строительный уровень, чтобы розетка встала точно по горизонту.
Прикручиваем провода и закрепляем корпус шурупами к стене.
Надеваем внешнюю крышку. Часто, она не просто прикручивается винтами, но еще дополнительно фиксируется пластиковыми защелками.

Теперь, когда мы познакомились с монтажом самих розеток стоит поговорить о проводах и контактах. Все-таки, более правильным вариантом переноса розетки на другое место, будет использование цельного провода, идущего от монтажной коробки. Обычно она располагается над старым местом расположения розетки.
Снимите крышку и аккуратно вытащите из нее провода, разъедините их. Кабель, идущий вниз коротко отрежьте, если не планируете возвращать розетку на старое место в будущем. Далее надо определить фазный, нейтральный и провод заземления. В лучшем для вас случае, они соответствуют определенным цветам. Нейтральный – голубой. Заземление – желтый с зеленым. Фазный – белый, черный или любой другой цвет.
Если провода старые и бесцветные, для определения фазы придется временно включить автомат, и выявить ее с помощью индикаторной отвертки или мультиметра (один щуп в стену, второй к

проводу). Теперь, отключив напряжение, можно соединять провода по цветам в соответствии со стандартом.
Основные методы коммутации проводов, применимые в бытовых условиях без специнструмента и соответствующие нормативам:

  • Скрутка, обязательно
  • дополненная пайкой или изоляционным сжимом;
  • Винтовые колодки;
  • Болтовое соединение;
  • WAGO – самозажимные колодки.

Подробнее о технологиях и вариантах соединений мы поговорим в другой статье. А пока стоит запомнить, что
для соединения между собой проводов из меди и алюминия, во избежание коррозии, разрешено использовать только WAGO определенных модификаций или болтовое соединение с железной шайбой между проводами.


Провод может идти в горизонтальном направлении только по краю потолка или пола, если вы штробите (выдалбливаете) под него канавку в штукатурке. При использовании кабель-каналов выполнение этого правила не является обязательным.
Об установке внутренней розетки вам расскажет это видео:


Как перенести розетку с одного места на другое: 3 основных способа

Для того чтобы перенести розетку в другое место в панельном либо кирпичном доме, не нужно быть опытным электриком и иметь специальный инструмент. Существует несколько простых методов, которые позволят осуществить перенос, не разрушая отделку стен – без штробления и пыли. Также можно сделать полноценную замену линии от распределительной коробки, если новое место установки розетки гораздо дальше, чем было. Далее мы рассмотрим простые инструкции электромонтажных работ, наглядные видео уроки и, конечно же, ошибки, которые не следует допускать!

  • Способ №1 – Использование шлейфа
  • Способ №2 – Удлинение провода
  • Способ №3 – Вывод новой линии

Способ №1 – Использование шлейфа

Наверное, наиболее небезопасный из всех вариантов, т.к. в этом случае от старой электрической «точки» создается перемычка к новому месту подключения. В результате Вы не то чтобы переносите розетку вниз или вверх, Вы просто создаете рядом еще одну.

Преимущество такого метода заключается в том, что в результате Вы будете иметь новую розетку и в то же время сможете оставить старую. К тому же затраты материалов на то, чтобы самостоятельно перенести розетку, сводятся к минимуму.

Однако недостатков Вы получите гораздо больше:

  1. Соединение шлейфом является весьма ненадежным и крайне не рекомендуется правилами ПУЭ.
  2. Провод от точки к точке будет проложен горизонтально, что также крайне опасно (мы привыкли, что разветвление к выключателям и другой фурнитуре проводиться только вертикально). По своей забывчивости можно случайно нарваться на поражение током, если, к примеру, Вы решите просверлить отверстие в стене. Чтобы такого не произошло, рекомендуем перед тем, как перенести розетку, выполнить поиск электропроводки в стене.
  3. Токовая нагрузка на розетки возрастет, т.к. две точки будут соединены между собой единым шлейфом. Если Вы подключите в обе розетки мощные электроприборы (к примеру, электроплиту и СВЧ-печь), проводка может выйти из строя и как следствие – короткое замыкание.

Наглядно увидеть процесс подключения шлейфа Вы можете на данной видео инструкции:

Использование перемычки

Кстати, соединение шлейфом может иметь еще одно весомое преимущество – провод не обязательно укладывать в стене. Можно самостоятельно перенести розетку открытым способом, применяя кабельный канал. Также в этом случае более предпочтительно использовать накладную модель изделия, что позволит осуществить перенос на другое место не штробя бетонную стену! Такой вариант используют чаще всего для того, чтобы красиво перенести розетку на шкаф в кухне либо на балкон.

Способ №2 – Удлинение провода

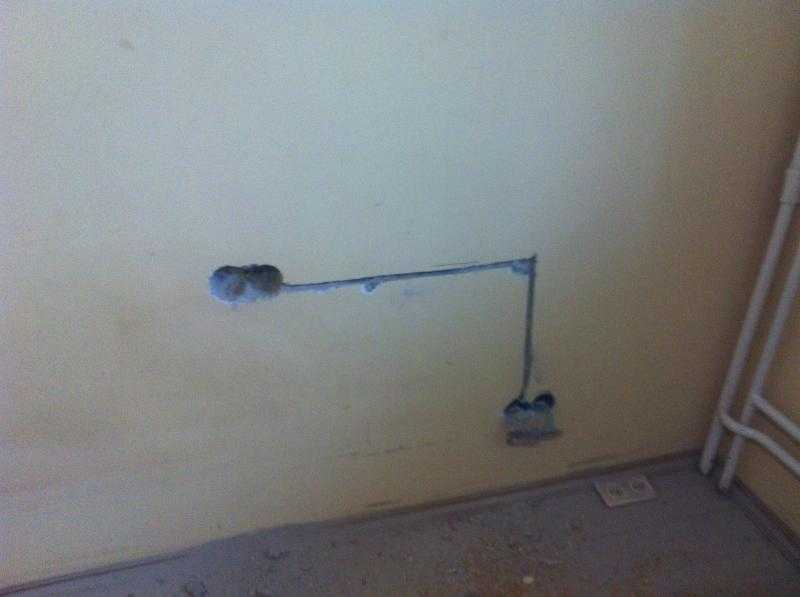

Второй способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.

Технология выглядит следующим образом:

  1. Отключаем автоматический выключатель розеточной группы.
  2. Индикаторной отверткой проверяем отсутствие тока на клеммах.
  3. Снимаем декоративную крышку и вытягиваем корпус из штробы.
  4. Перфоратором создаем штробу к новой точке подключения.
  5. Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.
  6. На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
  7. Устанавливаем подрозетник и подключаем розетку к сети.

Вот так можно осуществить простой перенос розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант). Обращаем Ваше внимание на то, что удлинять кабель необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля.

Видео урок по удлинению кабеля

Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.

Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!

Способ №3 – Вывод новой линии

Ну и наиболее безопасный и надежный метод переноса электрической розетки – добавление провода от распределительной коробки. В этом случае придется потратить больше времени и сил, но, как мы уже сказали, так будет правильно! К тому же новое ответвление провода позволит перенести изделие даже на противоположную стену.

Итак, сначала Вам необходимо будет отключить электричество в доме, после чего демонтировать старую линию вместе с розеткой. Штроба замазывается раствором и вместо нее создается новая, ведущая с одной стены на другую либо даже к другой комнате сквозь стену (на Ваше усмотрение). Далее кабель укладывается в созданное углубление, ведется к новому подрозетнику, где и подключается к сердцевине.

Как Вы видите, ничего сложного нет, проблема лишь в том, что придется самому разрушать отделку стен, что не особо логично после капитального ремонта.  Вот мы и перечислили все наиболее популярные способы. Надеемся, что теперь вы знаете, как перенести розетку в другое место своими руками!
