Ремонт энергосберегающих ламп: как отремонтировать своими руками

Как не печально, но все со временем выход из строя и теряет первоначальные свои характеристики. Это касается и популярных в наше время энергосберегающих ламп. Которые достаточно часто ломаются.

Содержание статьи

Производители энергосберегающей продукции все в один голос твердят, что их продукция будет функционировать достаточно долго, без сбоев. Но ни что в этом мире не вечно. И все рано или поздно выходит из строя. Бывает так, что по какой-то непонятной причине лампа перестала функционировать. Вы можете попытаться отремонтировать ее своими руками в домашних условиях. Ведь такие изделия стоят недешево. Покупать часто их вряд ли у кого получится. Получится не экономия, как обещают производители, а наоборот – лишние расходы.

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп своими руками требует наличия всех необходимых инструментов. Вам понадобится:

• Отвертки разных размеров.
• Паяльник.
• Дрель с тонкими сверлами.
• Мультиметр.
• Необходимые запасные детали.

Практически все эти инструменты имеют в хозяйстве все мужчины. Остальное все можно приобрести на соседнем рынке или в магазине. Существует большое количество видео о том, как отремонтировать энергосберегающую лампу, в которых разные домашние умельцы и специалисты рассказывают о своих секретах по ремонту энергосберегающих изделий. Ведь починить такие изделия оказывается не всегда просто.

С чего стоит начать

Основные этапы ремонта энергосберегающих ламп:

1. Для того, чтобы провести ремонт энергосберегающей лампы своими руками, сначала изделие нужно разобрать. Это нужно сделать очень аккуратно, чтобы не повредить ее остальные детали. Если, при разборке изделия, у него отпала часть патрона. Это не страшно. Просто необходимо сохранить этот осколок. И в конечном этапе просто приклеить его к патрону с помощью специального устойчивого клея.
2. Разделять лампу лучше всего с помощью специальной отвертки. В средине патрона имеются специальные защелки, которые необходимо будет открыть. Для этого нужно вставить отвертку в эти защелки поочередно и открутить их в нужном направлении. Когда вы снимете две защелки нужно быть очень аккуратным, чтобы не оторвать провода. Затем вы увидите плату электронного блока, которая соединяет патрон с самой лампой.
3. Определение степени повреждения изделия. Для начала всю плату нужно тщательно осмотреть на наличие каких-либо неисправностей. Если вы визуально увидели какую-либо неисправную деталь, тогда ее нужно заменить.
4. Осматриваем на неисправность детали, которые создают пускорегулирующее устройство платы. При этом проверяют предохранитель, резистор. Для того, чтобы проверить нерабочую лампу используют мультиметр. Он сразу сообщит вам о неисправности какой-либо детали.
5. Проверка состояния колбы (лампы). Для начала нужно проверить уровень сопротивления накаливания лампы. Сопротивление должно быть одинаковое с обеих сторон. Если оно отличается – это значит, что лампа сгорела.
6. Проверка на исправность всех полупроводников. Такие системы плохо справляются с перезагрузками и короткими замыканиями. Поэтому на них стоит обратить особое внимание.
7. Оценить состояние диодов и стабилитрона. Они находятся на плате. Для проверки состояния достаточно измерить их показатели на мультиметре.
8. Транзисторы. Их энергосберегающая лампа имеет два. В случае их поломки, необходимо их перепаивать.
9. Резисторы. Также могут привести к поломке всей системы.

Восстановление энергосберегающих ламп

После определения причины поломки изделия и ремонта, его необходимо правильно собрать. Если поломанная деталь подлежит ремонту, ее необходимо подремонтировать. Бывают случаи, когда нужна замена какая-либо детали. Используют при этом паяльник, отвертку, дрель, термоустойчивый клей.

 Во многих случаях удается отремонтировать энергосберегающие изделия, так, что  оно продолжает выполнять все свои основные функции.

Среди которых – экономное освещение ваших комнат.

Вторая жизнь энергосберегающей лампочки возможна, за счет правильного определения ее причины поломки и восстановления ее основных функций. Восстановление энергосберегающих ламп не займет у вас много времени и поможет продлить срок службы изделия. Только делать нужно это все нужно очень аккуратно и внимательно. Здесь нельзя допускать ошибок. Ведь от качества ремонта и сборки зависит дальнейшая работа энергосберегающей лампы.

Читайте далее

Оставьте комментарий и вступите в дискуссию

Как отремонтировать энергосберегающую лампу? | Мастер Винтик. Всё своими руками!

Всё больше популярность набирают энергосберегающие лампы. Они намного меньше потребляют электроэнергии, чем обычная лампа накаливания. Можно много говорить о плюсах и минусах люминесцентных ламп, называемых энергосберегающими. Но они также недолговечны и часто не всегда оправдывают средства, потраченные на их покупку.

Это происходит из-за преждевременного выхода лампы из строя. Но не спешите её выбрасывать — часто путём простых действий удаётся дать её новую жизнь. Вот как раз об этом сегодня я и хочу рассказать. Любые лампы и современные энергосберегающие лампы перегорают и выходят из строя, чаще из-за того, что перегорают спирали светящейся колбы, а ее электронная схема остается живой. И что мы чаще всего в этом случае делаем с энергосберегающей лампой? Да просто напросто выбрасываем, при этом даже не задумываемся, а нельзя ли ее как-нибудь применить? Мне случайно на глаза попался журнал Радио от 09.2009 года, в котором один мастер-очумелец, как раз и рассказывает о том, как применить сгоревшую энергосберегающую лампу.
Как уже говорилось люминесцентные и энергосберегающие лампы – это одно и то же, просто разрядная трубка более компактна. Производится огромное количество люминесцентных ламп, которые имеют разнообразную форму.

Но суть в том, что все люминесцентные лампы не могут подключаться напрямую в сеть, поскольку они в этом случае просто перегорят. Для того чтобы этого не случилось, используют различные устройства, которые называются балластом.

Балласты могут быть электромагнитными (стартер и дроссель) или же электронными (электронный балласт). Более выгоден второй вариант балласта, поскольку при протекании тока в электромагнитном балласте (дросселе) выделяется тепло, а за счет применения электронного балласта тепловые потери существенно снижаются и лампу становится более выгодно использовать.
Когда перегорает спираль светящейся колбы у энергосберегающей лампы в большинстве случаев электронный балласт остается в рабочем состоянии и его можно использовать при подключении других люминесцентных ламп. Вот как раз об этом и была статья (Не спешите выбрасывать энергосберегающую лампу) в журнале Радио.

У меня как раз имелась одна энергосберегающая лампа со сгоревшей спиралью, которую к сожалению еще и умудрились разбить и я решил повторить опыт мастера. К балласту от энергосберегающей лампы, можно подключить люминесцентные лампы мощностью от 18 до 30 Ватт.

Разборка энергосберегающей лампы

Возьмите энергосберегающую лампу, разберите ее, аккуратно поддевая отверткой соединительный элемент на защелках, расположенной в средней части электрической лампочки.

Чтобы добраться до электронного балласта энергосберегающей лампы, разберите ее таким образом, чтобы часть прибора с трубкой находилась отдельно от всей остальной части лампочки, соединяясь с нею лишь проводами.

Отделив верхнюю часть энергосберегающей лампы вместе с трубкой, откусывайте провода идущие от электронного балласта к лампе. Лампу убираем в сторону, лучше в целлофановый пакет, лампу остается только выбросить. Для того, чтобы проверить работоспособность балласта, в большинстве случаев достаточно визуального осмотра. Желая самостоятельно сделать балласт для люминесцентной лампы, не производите ни каких действий при подключенной к сети лампе.

Теперь на место откусанных проводов припеваем провода нужной длины.

Дальше или провода припаиваем к концам люминесцентной лампы. Одна пара проводов идет на одну сторону лампы, вторая на другую. Для того, чтобы обезопасить использование лампы выводы лампы конечно нужно заизолировать и для большей уверенности надеть крышки от пластиковых бутылок. (Оговорюсь, поскольку иногда приходится сталкиваться с люминесцентными лампами и проверять их работоспособность, я не стал припаивать провода к лампе, а сделал переходник, который одевается на лампу. О этом можете прочитать в конце данной статьи.)

Чтобы закрепить лампу в корпусе энергосберегающей лампы делают 4 отверстия сквозь них пропускают провода, и ими крепят лампу к корпусу. Провода идущие от балласта к краям лампы можно прикрепить прозрачным скотчем. Для обеспечения электробезопасности и защиты электронного балласта нужно из пластмассы вырезать круг и закрыть им схему балласта.

Круг лучше всего приклеить.
Проверяем творение наших рук. Все работает. Конечно такую лампу в квартире не установишь, но для подъезда или гаража вполне может сгодится.

Кроме того, если для балласта сделать защитный корпус и вывести провода, то его можно будет монтировать в обычные светильники для люминесцентных ламп.

Электронный схема для проверки люминесцентных ламп.

После того, как вы припаяли провода идущие на нити накала люминесцентных ламп их конечно же можно припаять к лампе, но мы сделаем по другому. Воспользуемся тем, что разъемы питающие, такие устройства, как жесткий диск, идущие от блока питания компьютера практически подходят по отверстиям с расстояниями между стержнями люминесцентных ламп. Берем два таких разъема и вытаскиваем все провода с наконечниками. Рассверливаем и убираем лишнюю пластмассу. Устанавливаем два крайних провода с наконечниками.

И пробуем одеть их на лампу, если все нормально, то спаиваем провода с наших разъемов и с дросселя и изолируем их.

Вот в общем, то и получился лабораторный пробник для проверки люминесцентных ламп.

Таким образом, энергосберегающая лампа послужит вам в качестве балласта для люминесцентной лампы. Будем надеяться, что статья поможет вам сэкономить и рационально использовать энергосберегающие лампы.

«Делаю сам — расскажу как сделать вам!»

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

• Радиомикрофон своими руками

В статье, ниже рассмотрим несколько простых схем самодельных  радиомикрофонов. Схемы простые из доступных радиодеталей, их может сделать даже начинающий радиолюбитель!

Беспроводной микрофон можно использовать вместо обычного проводного микрофона на разных мероприятиях, для караоке, как жучок для прослушки, радионяни (радиомикрофон размещается рядом с Вашим маленьким ребенком, а приёмник находится у Вас) и т.п.

Радиомикрофон работает в диапазоне FM88-108МГц. Сигнал, передаваемый радиомикрофоном можно прослушать на приёмнике с FM диапазоном.

Подробнее…

• Устройство для приготовления «живой» и «мертвой» воды

«ЖИВАЯ» И «МЁРТВАЯ» ВОДА СВОИМИ РУКАМИ

Конечно, это в сказках только бывает «живая», «мертвая» вода, — скажет любой читатель, прочитав заголовок этой статьи. С одной стороны — да, но с другой прочитайте эту статью дальше и вы многое узнаете…

Подробнее…

• Декоративный мостик для сада

Хорошим украшением дачного или приусадебного участка будет — декоративный мостик. Он будет хорошо вписываться в дизайн, а также если есть на участке прудик — он будет служить переходом через него. О том, как сделать простой декоративный мостик для дачи, всё что вам нужно знать о строительстве декоративного сада моста, в том числе инструментов и материалов, необходимых для работы мы и поговорим в этой статье ниже.

Подробнее…

Популярность: 7 939 просм.

как отремонтировать своими руками и разобрать, возможные неисправности

Современные энергоэффективные лампочки помогают не только сэкономить расход электричества, но и позволяют выбрать конструкцию с более подходящим цветовым спектром. Отремонтировать энергосберегающую лампу своими руками не так сложно, как может показаться на первый взгляд. С этой задачей вполне справится даже начинающий мастер. Достаточно разобраться в устройстве изделия и правилах его разбора, а также изучить возможные проблемы и варианты их решения.

Конструкция изделия

Особенности энергосберегающих ламп обусловлены значительными достоинствами, проявляющимися в процессе работы. Кроме экономии электроэнергии и снижения нагрузок на бытовую сеть, такие источники света характеризуются большим сроком эксплуатации. Помимо того, во время работы выделяется небольшое количество тепла, образуется удобное для глаз равномерное свечение.

В зависимости от особенностей изготовления колбы все лампы можно разделить на несколько типов. Некоторые из них:

1. W — ствольчатая колба, имеющая особую конструкцию.
2. R — рефлекторная.
3. Ш — шаровидная.
4. P — корпус «Рубашка».
5. U — классическая ствольчатая.
6. S — спиральная.
7. C — имеет специальный колпачок-свечу.
8. М — малогабаритная.
9. F — с особой спиральной конструкцией.

Строение любого энергосберегающего изделия отечественного и зарубежного производства одинаковое. Все лампы состоят из нескольких элементов:

1. Газоразрядная трубка, которая нужна для излучения потока света.
2. Корпус, имеющий схему запуска и питания. По-научному это именуется электронным балластом.

В области цоколя лампочки основные детали представлены в виде контактов питания и классической резьбы, которую вкручивают в патрон. Трубчатой формы колба оборудована электродами и запаяна с обеих сторон. Ее внутренняя часть обработана специальным люминофором, а внутри емкости находится смесь на основе паров ртути и инертного газа. В процессе ионизации состава включенная лампочка светит.

Важно отметить, что независимо от типа подобные агрегаты не предназначены для монтажа в осветительные приборы, оборудованные регуляторами уровня освещения или диммерами.

Правила разбора

Если лампочка перестала светить — это далеко не всегда означает, что ее нужно выбросить. Выгодным отличием подобных конструкций от классических ламп накаливания считается ремонтопригодность. Для устранения различных дефектов первым делом необходимо разобрать энергосберегающую лампу. Пошаговое руководство:

1. Сначала нужно аккуратно при помощи тонкой отвертки поддеть крышку изделия на тех участках, которые отмечены стрелками.
2. Если защелки утратили свои функции, нужно измерить диаметр изделия при помощи штангенциркуля. Затем небольшой дисковой фрезой сделать несколько надрезов с наружной части корпуса на дистанции 1,5 см друг от друга, а после этого освободить зажимы отверткой.

Фреза поможет эффективно справиться с такими устройствами, которые эксплуатируются достаточно давно, и пластмасса на корпусе уже усохла. После ремонта конструкцию можно собрать в обратном порядке. Для фиксации элементов допустимо использовать герметик на основе силикона или любой клеящий состав для пластмассы.

Определение неисправности

Разобранное устройство надо тщательно осмотреть. Особое внимание нужно уделить рабочей плате, а затем и другим элементам. Чтобы отделить цоколь от общей системы, следует размотать проволоку, расположенную на стержне, а затем отвязать нити накаливания и высвободить плату.

Наиболее распространенными причинами поломки является сгорание основных деталей в схеме энергосберегающей лампы или перегорание спирали.

Проверка колбы и предохранителя

Колба может разбиться или в ней перегорят спирали. В обоих случаях деталь возможно заменить на такую же или меньшую по мощности, если в доме есть изделие с целой колбой, но со сгоревшей платой.

Кроме того, можно провести ремонт энергосберегающей лампы со сгоревшей спиралью. В этом случае подразумевается, что один из двух элементов остается рабочим. Необходимо закоротить выводы вышедшей из строя детали, тогда нагрузка будет осуществляться на оставшийся функционирующий элемент, а изделие будет служить еще какое-то время.

Если колба устройства целая, проблема может быть в предохранителе. В первую очередь необходимо проверить его работоспособность — один конец соединяется с платой, а второй при помощи пайки фиксируется на центральном контакте в цоколе.

Проверить функциональность деталей довольно просто при помощи мультиметра. Для этого используется режим прозвонки или измерения сопротивления со значением 200 Ом. Щупы устройства необходимо приложить к центральной части цоколя и месту пайки на плате. Если элемент рабочий, значения прибора должны быть в пределах 10 Ом. Когда мультиметр выдает единицу — это свидетельствует об обрыве. Нерабочий предохранитель нужно аккуратно обрезать в области резистора, а затем припаять новую деталь.

Диоды и генератор

Если выявлено, что предохранитель исправен, следует проверить работоспособность диодного моста. Эти манипуляции также можно провести при помощи мультиметра на режиме прозвонки. Выпаивать элементы с платы не требуется. Красный провод нужно присоединить к аноду, следовательно, черный — к катоду. В этом случае показатели прибора должны быть на уровне 500. При подключении наоборот значения увеличиваются до 1500. Если на дисплее отображается цифра 1 — это говорит об обрыве диода. Когда при смене проводников на экране цифры от 0 до 500 — это значит, что диоды пробиты.

Производители качественной продукции нередко размещают перед диодным мостом специальный фильтрующий элемент от электромагнитных помех. В основном он представляет собой дроссель с обмоткой на фазу и ноль, а также присутствует несколько конденсаторов. Этот элемент нужен для того, чтобы при работе генератора в сеть питания не попадали помехи. Последние искажают работу различных устройств — радиоприемников, телевизоров и т. д. Однако в дешевой китайской продукции подобные узлы нередко отсутствуют. Если фильтрующая деталь на месте, ее обмотки должны быть целыми и незамкнутыми.

Еще одним важным элементом является генератор, который построен на основе трансформатора. Последний состоит из трех обмоток, закрученных в несколько витков (основа генератора). Обмотки соединяются по специальной схеме, благодаря которой открытие и закрытие транзисторов осуществляется поочередно.

Зачастую имеется два транзистора, но бывают системы с одной единицей. Основной проблемой является то, что генератор нельзя проверить при помощи приборов. Это обусловлено тем, что он очень редко ломается, но в случае неисправности необходима замена на рабочий элемент.

Тестирование транзисторов

Трансформаторные обмотки передают на транзистор импульсы управления, между базой и обмоткой установлен резистор, а ток дополнительно ограничивает резистор в несколько Ом. Если на плате обнаружена почерневшая деталь в цепи эмиттера, есть вероятность, что транзистор тоже вышел из строя. Его можно проверить непосредственно на плате (на отсутствие короткого замыкания), но рекомендуется выпаять его и протестировать в режиме проверки диодов.

В маломощных конструкциях зачастую используют элементы с маркировкой 13001, в более мощных системах выше 10 Ватт — 13003. Они имеют структуру NPN. Это означает, что в режиме проверки на мультиметре они будут прозваниваться в качестве двух диодов, коммутируемых анодами на выходе.

Для проверки нужно подключить красный провод к базе, а черный поочередно подсоединять к коллектору и эмиттеру. В этом случае значение должно быть в пределах 500. При подключении наоборот отображаются показатели около 1500. В случае размещения щупов на эмиттере и коллекторе, вне зависимости от полярности, прибор должен выдать обрыв.

Если значения совпадают с вышеописанными, это свидетельствует о работоспособности транзистора, а когда система на одном из первых двух этапов указывает на обрыв, — это говорит о выходе детали из строя.

Резисторы и конденсаторы

В энергосберегающих лампочках между генератором и мостом диодов размещается электролитический конденсатор. Этот элемент необходим для того, чтобы сглаживать пульсации. Его емкость составляет от нескольких единиц до десятков микрофарад. На верхней крышке находится штамповка, которая необходима во избежание взрыва. Следует отметить, что треснутый или вздутый конденсатор является нерабочим.

Когда на корпусе нет видимых нарушений, нужно прозвонить систему. Между обкладками должно отсутствовать короткое замыкание. Если мультиметр оснащен функцией звукового сопровождения, то сначала он будет пищать, а по мере заряда элемента затихнет.

Может быть 4 типа поломок:

• замыкание;
• вздутие;
• обрыв;
• потеря емкости.

Еще одним способом для диагностики как конденсатора, так и диодного моста считается проверка напряжения. Показатели должны быть на уровне 310 В при напряжении в сети 220 В. Важно отметить, что при замене детали следует обязательно запомнить полярность. На электролитических конструкциях имеется минусовая метка. Если провести неправильную пайку — начнется активная реакция с выделением тепла, а затем произойдет вздутие и взрыв корпуса.

При включении лампы осуществляется заряд конденсатора. В этот момент через диодный мост проходит большой ток. Диоды подвергаются сильной нагрузке до всплесков тока. Это часто становится причиной того, что со временем элементы могут выйти из строя. В некоторых агрегатах производители устанавливают специальный токоограничительный резистор, снижающий показатели тока и выполняющий функцию предохранителя. Более дорогие изделия оборудованы большими фильтрующими конденсаторами.

Процесс ремонта

Дешевые модели ЭСЛ обычно собирают без пайки — путем использования специальных фиксирующих защелок. При подобной сборке вполне закономерно, что в процессе работы осветительного элемента контакты подгорают или окисляются. В таких ситуациях проводники необходимо зачистить, а затем аккуратно припаять. В зависимости от конкретной поломки самостоятельно можно выполнить такие ремонтные мероприятия:

1. Удалить нерабочие детали и с помощью пайки присоединить новые резисторы. Для этого нужно паяльником прогревать одновременно обе стороны платы, а деталь сдвигать небольшой отверткой. Манипуляции следует проводить как можно быстрее, чтобы предотвратить отсоединение других элементов с платы. Излишки припоя обязательно надо убрать.
2. Демонтировать вышедшие из строя транзисторы и подключить новые. Выводы неисправной детали следует аккуратно обрезать, а на их место припаять контакты рабочей новой детали. При замене этого изделия во время ремонта балласта следует помнить, что рабочие значения транзистора прямо пропорциональны мощности лампочки.
3. Удалить и заменить предохранитель. Вывод удаленной детали должен соответствовать размерам новой. Если все так, надо припаять его к выводу в цоколе. Место коммутации заизолировать при помощи термоусадочной трубки, а свободный конец зафиксировать на плате.
4. Если в устройстве сгорели спирали, лампы могут сильно мигать и долго включаться. Здесь требуется заменить нить розжига на новую с аналогичными значениями сопротивления. Практика показывает, что существенно продлить эксплуатационный срок нитей накаливания лампы можно, если проделать в корпусе изделия отверстия для вентиляции. Они будут снижать температурные показатели в процессе работы.

Провести ремонт энергосберегающих ламп своими руками вполне возможно. Это только сначала может показаться сложной задачей. Однако, разобравшись один раз, экономный хозяин сможет в будущем продлить жизнь сгоревшим изделиям, чем значительно сэкономить бюджет семьи.

Как починить энергосберегающую лампочку – схемы популярных моделей лампочек

Компактные флюоресцентные лампы – схемы и ремонт

Compact Fluorescent Lamp (CFL)

Вопрос: А что у них выходит из строя?

Ответ: Электроника. В моих двух выходил резистор из строя, который в генераторе импульсного напряжения был. Они, гады, спецом туда 0.125Вт поставили и он перегревался и кабздец ему. В двух лампах один и тот же дефект был. Еще иногда кондер пробивается.

Введение

Compact fluorescent lamps have some benefits in comparison with classic light bulbs. It is lower power consumption (to 80%) and much longer lifetime (5 to 15 times). Disadvantages are longer starts mainly at more expensive types, impossibility to use darker and price.

Fluorescent lamps are available usually in these color temperatures:

• Warm white (2700K)
• Cool white (4000K)
• Daylight (6000K)

Most often we meet with “warm white”, which is close to classic bulb and which is most pleasant to people. Compact fluorescent lamp use vacuum pipe similar to classic strip lamp and princip of energy transformation to light is same. Tube has on both ends two electrodes faced with Barium. Kathode has high temperature about 900 degree Celsius and generates many electrons which are accelerated by voltage between electrodes and hits atoms of Argon and Mercury. There arise low temperature plasm. Overflowing energy mercury radiate in a UV light form. Inner side of tube is faced with luminophore, which transform UV light in to the visible light. Tube is powered by alternating current, so that function of electrodes (cathode and anode) is still changing. Because there are used switched converter, which works on tens of kilohertz, that CFL lamp doesn’t “blink” in comparison to classic strip tube lamp. Converter, which is present in a screw cap, substitute classic ballast with a starter.

Конструкция электрической части

Princip of function we explain on a LUXAR 11W lamp. Circuit contains supply section, which includes interference suppressor L2, fuse F1, bridge rectifier from 1N4007 diodes and filtering capacitor C4. Starting section includes D1, C2, R6 and diac. D2, D3, R1, R3 have protect function. Other parts have normal operation function.

Процесс включения лампы

R6, C2 and DIAC mades first pulse to base of transistor Q2 and cause his opening. After start is this section blocked by diode D1. After every opening of Q2 is discharged C2. There is not possible to collect enough energy for reopening of diac. Next are transistors excitated over very small transformer TR1. It consists of ferrite ring with three windings (5 to 10 coils). Now are filaments powered over capacitor C3 from voltage rises from resonant circuit from L1, TR1, C3 and C6. Than the tube lights up is resonation frequency specified by capacity of C3, because he has much lower capacity than C6. In this moment is voltage on a C3 over 600V in a relation to used tube. During start is peak collector current about 3 to 5 times bigger than during normal operation. When the tube is damaged, there are hazard of transistor destroying.

Нормальное функционирование

When the gas is ionisated in a pipe, C3 will be practically shorted and thanks to this frequency goes down and changer is now drived only by C6 and changer generates much lower voltage but enough to keep the light on. In a normal situation, when transistor opens, that current to TR1 increasing until his core is saturated and next his feedback to base drop away and transistor closes. Now opens second transistor which is excitated by reversly connected windind of TR1 and all process repeats.

Проблемы

Common failure is broken capacitor C3. it is possible mainly at cheap lamps, where are used cheaper components for lower voltage. Whet the pipe doesn’t lights up on time, there are risk of destroying transistors Q1 and Q2 and next resistors R1, R2, R3 and R5. When lamp starts, changer is very overloaded and transistors usually doesn’t survive longer temperature overloading. When the pipe serve out, electronics is usually destroyed too. When the pipe is old, there can be overburned one of filaments and lamp doesn’t lights up anymore. Electronics usually survives. Sometimes can be pipe broken due to internal tension and temperature difference. Most frequently lamp fails, when power on.

Восстановление электроники лампы

Repair of electronics usually means change of capacitor C3 if he is brobek. When burns fuse, probably will be damaged transistors Q1, Q2 and resistors R1, R2, R3, R5. You can replace fuse with resistor 0R5. Failures can be multiplied. For example, when is shorted capacitor there can be thermally overloaded transistors and will be destroyed. Best transistors for replacing of original types are MJE13003, but it is not easy to find them. I replaced them with BD129, but they are not available now. There exists other variants like a 2SC2611, 2SC2482, BD128, BD127, but I am not sure if they will be long-life. Original transistors are not available on our market. If doesn’t matter size of case TO220, it’s possible to use transistors MJE13007.

Конструкция механической части

Lamp is usually compounded of two parts. One is plastic cover with holes for pipe and bills. Tube is agglutinated to it. Second much bigger piece has slots for bills from the inner side. Inside is printed circuit board with components and wires from tube. From the upper side of PCB are wires to top of lamp, where are soldered or stamped to the contact. Both plastic parts are clicked to himself and sometimes glued. Usually you can carefully leverage with a small screwdriver sequently to round to the gap between both plastic pieces for releasing of glue. Next you must leverage more to the opening lamp. For closing of lamp you can only click both plastic pieces to himself. Look at photo of opened lamp.

Обзор

Most of these compact fluorescent lamps use same or very similar wiring. more expensive lamps use a little complicated wiring with electrode preheating and thanks to it they have longer lifetime. Repairing of these lamps not pay off, because price of cheaper types are very low now and price of human work is much higher. Wiring diagrams originates while repairing of lamps and they are only for study or repair uses. Informations are from retracing of lamps and from sources in a link section.

Ссылки

Bigluz 20W

Compact fluorescent lamp Bigluz 20W use classic wiring with a small changes. Values of parts are modified for bigger power.

Photo of opened lamp Bigluz 20W.

Isotronic 11W

Lamp Isotronic 11W use a little modified wiring, where doesn’t exists starting circuit with a diac. Lamp starts probably thanks to capacitor C1.

Luxtek 8W

Lamp Luxtek 8W use classic wiring with a small changes. Interesting is only thermistor, which probably makes light start and filament preheating.

Photo of board with a electronics and upper side of cover.

Maway 11W

Lamp Maway 11W use different wiring too like Isotronic lamp.

Maxilux 15W

Lamp Maxilux 15W use classic wiring.

Polaris 11W

Lamp Polaris 11W has a small thread and changes some values of components. Wiring is classic.

BrownieX 20W

BrownieX 20W lamp has a simplified wiring like a Isotronic lamp.

PHILIPS ECOTONE 11W

Lamp PHILIPS ECOTONE 11W use again simplified wiring like a Isotronic lamp. This lamp compared to other has a right dimensed components, that electronics probably can live longer. Wiring is less cheated than others. It has coil L2 for blocking HF interference and capacitor C1 for voltage 1200V, which is very much stressed. Tube is superior compared to a no-name types. Light color “warm white” brings light of classic bulb and doesn’t have a small pink tone like others. Tube is a little longer and have much light compared to others 11W types. All these lamps, which I have from several series have identical color tone and brilliance. Compared to lamps MAWAY, where every item have different color tone, some have destroyed electronics, some have pipe with a lost vacuum etc… It is seen, that lamps from marked manufacturers have guaranteed parameters and better quality than no-name.

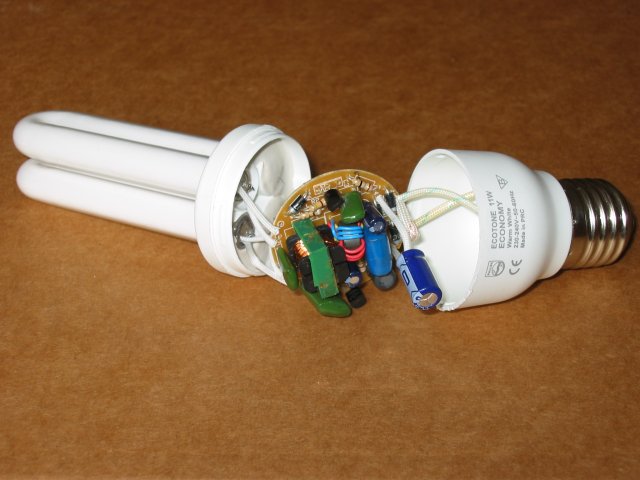

Photography of opened Philips lamp.

IKEA 7W

Lamp IKEA 7W has classic wiring like a Luxar 11W. Component values are modified to a lower power. Parts are enough voltage dimensed. Failure was overburned one of filaments. Lamp was on continuous for one year, which is over 8500 hours. Life time corresponds to a label specifications.

Photography of opened lamp IKEA 7W

OSRAM DULUX EL 11W

Lamp OSRAM DULUX EL 11W has again classic wiring with only few changes. She has a small thread and was a fully functional.

OSRAM DULUX EL 21W

Lamp OSRAM DULUX EL 21W has a classic wiring diagram. In contrast to a previous OSRAM lamp doesn’t have thermistor for slow start. She has overburned one filament.

EUROLITE 23W

Lamp EUROLITE 23W has a classic wiring diagram. For schematics thanks to Mard.

SINECAN 5 2x 26-30W

Electronic ballast SINECAN 5 for two fluorescent tubes has identical circuit like most of compact fluorescent lamps. Little differency is in powering tubes before D6 diode and wiring of start capacitors C10 a C11 about tubes. I don’t understand exactly why this is wired this way. Ballast doesn’t have fuse, but only thin wire. Ballasts was broken due to blowed electrolytic capacitors. It breaks transistors and resistors R3, R4, R5 and R6.

Photography of open ballast.

IMMEDIATELY 25W

This bulb is only interesting with power value 25W. Circuit is classic.

PHILIPS GENIE 11W

Philips Genie bulbs I am using for many years. I am satisfied with them. Their advantage is very compact size of tube which allow installing in to the lamp with small space for bulb. It lights up immediately after power-up. I didn’t see any negative effect on their lifetime.

Disassembled light bulb.

PHILIPS GENIE 14W

This bulb has almost identical circuit to their 11W variant. It has two additional protect dioded D6 and D7. Values of few components are a little changed. Transistors are more powerful types 13003.

Landlite ballast EBCF-127-120V-LPF 27W

Nuno Sucena Almeida succesfully repaired ellectronic ballast and sent me his schematics which I now show to you. Schematics is very similar to many other lamp ballasts. Interesting for me is using of voltage doubler because lamp is for 120V but electronics is designed for 230V. Here is original authors article: http://slug.blog.aeminium.org/2012/03/01/electronic-ballast-repair/

OSRAM DULUX STAR MINI TWIST 11W

Next lamp with classic design. Only his miniature construction is interesting. It has broken one heat filament.

Disassembled OSRAM lamp.

Ремонт энергосберегающих ламп своими руками: поиск и устранение неисправностей

Ремонт энергосберегающих ламп позволяет полностью восстановить работоспособность источников света. Чтобы успешно отремонтировать лампочку, необходимо придерживаться определенной схемы, которая указывает на принципы подключения и работы системы освещения.

Стоит ли ремонтировать энергосберегающие лампы

Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.

Следует знать! Любая лампа рассчитана на определенный срок службы и характеризуется ограниченным коммутационным резервом. Срок службы чаще всего указывается в часах (например, 10 или 20 тысяч часов).

Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.

Обратите внимание! Отремонтированные лампы часто имеют дефект: освещение подключается с некоторым запозданием.

к содержанию ↑

Принцип действия и схема

Энергосберегающие лампы включают в себя несколько компонентов:

• колба с электродами;
• резьбовой или штырьковой цоколь;
• электронное пускорегулирующее устройство.

В энергосберегающих лампочках применяется встроенный пускорегулирующий аппарат. Благодаря этому достигается малогабаритность устройства.

Принцип функционирования «экономок» состоит в следующем:

1. В результате поступления напряжения нагреваются электроды. Вследствие этого высвобождаются электроны.
2. В наполненной газом (инертный газ или ртутные пары) колбе происходит взаимодействие элементарных частиц с атомами ртути. Возникает плазма, производящая ультрафиолетовое излучение.
3. Однако ультрафиолет незаметен для глаза человека. Поэтому в конструкции прибора имеется особое вещество (люминофор), поглощающее ультрафиолетовое излучение и взамен отдающее обычный свет.

Схема подключения энергосберегающей лампочки на 11 Вт:

к содержанию ↑

Причины неисправности лампочки

Прежде чем ремонтировать лампу, ее нужно разобрать, чтобы установить причины поломки.

Оптимальный способ устранения проблемы – системность действий. Поэтому выполнять работу будем, соблюдая четкую последовательность:

1. Подготавливаем набор инструментов.
2. Производим демонтаж лампы.
3. Ищем и устраняем неисправности.
4. Собираем лампу в обратном порядке.

Для выполнения ремонта понадобятся такие инструменты:

• плоская отвертка;
• мультиметр;
• паяльник на 25–30 Вт, а также набор для пайки.

Демонтаж осуществляем в таком порядке:

1. Вначале открепляем колбу от цоколя. Операцию следует выполнять предельно осторожно, чтобы сохранить целостность цоколя. Детали лампочки стыкуются между собой защелками. Чтобы разобрать прибор, рекомендуется задействовать отвертку с тонким, но широким жалом. Одна из защелок обычно расположена там, где указаны технические данные лампочки. Отвертку направляем в щель и аккуратным поворотом раздвигаем половинки. Далее отвертку продвигаем по кругу – до тех пор, пока лампа не разделится на две части, а затем открепляем цоколь и колбу.
2. Отсоединяем провода, идущие к нитям накаливания. К колбе присоединены две пары проводов (они и являются нитями накаливания), чтобы протестировать на исправность, их нужно отсоединить. Нити обычно не припаяны, а намотаны на штырьки из проволоки в несколько витков. В связи с этим открепление нитей обычно не представляет трудностей.
3. Проверяем нити лампы на работоспособность. В колбе чаще всего имеется пара спиралей с сопротивлением в 10–15 Ом. Проверку осуществляем с помощью мультиметра. Если нити не испорчены, то проблема, вероятнее всего, кроется в балласте. И наоборот: при поврежденных нитях балласт исправен.

Обратите внимание! Важно действовать осторожно, чтобы случайно не оборвать проводку, отходящую от цоколя лампочки.

к содержанию ↑

Поиск неисправности

Одна из возможных причин поломки устройства – короткое замыкание и пробой. Вначале осматриваем плату на предмет заметных внешне повреждений. Осматривать схему нужно с обеих сторон. К внешним повреждениям относятся деформированные или почерневшие от гари участки.

Совет! Даже при очевидных внешних повреждениях рекомендуется проверить всю схему.

Предохранитель

Найти предохранитель несложно. Данный компонент конструкции объединяет цоколь и плату. Предохранитель сверху обработан изолятором и состыкован с резистором.

Чтобы проверить работоспособность предохранителя, понадобится мультиметр. Один из контактных щупов размещаем на участке с предохранителем, а другой подводим к плате. Измеряем сопротивление. Если все в порядке, этот показатель будет приблизительно 10 Ом. В случае перегоревшей лампы мультиметр определит единицу.

Если причина поломки в предохранителе, его нужно демонтировать. «Откусывать» предохранитель нужно поближе к резисторному корпусу. Такой подход даст возможность беспроблемной пайки нового элемента.

к содержанию ↑

Колба

Перед проверкой платы следует посмотреть на состояние электродов в колбе. Перегоревшую нить следует заменить. При отсутствии такой же нити допускается применение резистора с тем же уровнем сопротивления. Резистор припаиваем параллельно со сгоревшей спиралью. Также проверяем работоспособность всех полупроводников, имеющихся на плате.

к содержанию ↑

Транзисторы и резисторы

Для проверки состояния транзисторов вначале изымаем их из схемы. Сделать это нужно обязательно, так как p-n-переходы зашунтированы в трансформаторной обмотке. При обнаружении поломки допускается замена транзистора на такой же, с такими же параметрами. Причем размеры корпуса транзистора могут быть и другими, но рабочие характеристики должны быть идентичными.

Сопротивление резисторов проверяем тем же способом – с помощью мультиметра. Показатели номинального сопротивления обычно указаны на корпусе устройства. При наличии другой (исправной) лампочки сравниваем работу всех элементов, поочередно их прозвонив.

к содержанию ↑

Конденсаторы

Порядок действий для проверки конденсатора такой же, как и в случае с ранее названными компонентами. При наличии неисправности необходима замена данного элемента.

Неисправный конденсатор легко узнать по его деформированности. Обычно наблюдается вздутие, заметны потеки. Поломка конденсатора – самая частая причина выхода из строя недорогих ламп китайского производства.

На основании произведенных измерений делаем ряд выводов:

1. При обрыве нити накала пускорегулирующий аппарат, вероятнее всего, исправен.
2. В случае перегорания нити ее можно восстановить.
3. Если с колбой лампы все в порядке, речь идет о неисправности балласта.

к содержанию ↑

Ремонт балласта

Прежде всего балласт нужно осмотреть на предмет наличия перегоревших компонентов. На проблемы указывают вздутые емкости, деформированные транзисторные корпуса, следы гари. Когда замена указанных элементов не приводит к восстановлению работоспособности лампы, понадобится проверка всей цепи.

На рис. 3 показана типовая схема пускорегулирующего устройства. Она применяется, с незначительными изменениями, во всех балластах.

Условные обозначения на схеме расшифрованы на следующем рисунке.

Катушка L1 и емкость C1 выполняют роль фильтра помех. В некачественных китайских изделиях вместо катушки установлена перемычка.

Катушка L2 оснащается определенным количеством витков – от 250 до 350. Они наматываются проводом диаметром 0,2 миллиметра на ферритовый сердечник. Деталь выполнена в виде буквы Ш и внешне похожа на маленький трансформатор.

Трансформатор T1 имеет от 3 до 9 витков. Чаще всего применяется провод диаметром 0,3 миллиметра. Магнитопроводником выступает ферритовое кольцо.

Предохранителя FY1-0.5 A обычно нет в комплектации китайских изделий. В качестве предохранителя в таких случаях выступает низкоомное сопротивление (R1). Эта деталь сгорает чаще всего. Замена ее редко позволяет восстановить работоспособность лампы, так как перегорание предохранителя – следствие, а не причина проблемы.

к содержанию ↑

Поиск неисправностей в балласте

Последовательность действий следующая:

1. Меняем резистор-предохранитель. Проблемы с балластом практически всегда связаны с перегоранием резистора.
2. Ищем неисправности. Чаще всего из строя выходят емкости, поэтому поиск начинаем с них. Используя паяльник, выпаиваем конденсаторы C3-C5. Далее тестируем их мультиметром. Если отмечается незначительное свечение колбы в районе нитей накала, – почти наверняка нужна замена емкости C5. Она относится к колебательному контуру, который участвует в создании высоковольтного импульса, вызывающего разряд. При выгоревшей емкости лампа не сможет войти в рабочий режим, хотя на спирали и будет электропитание, проявляющееся свечением.
3. Если с емкостями проблемы не обнаружены, проверяем диоды, имеющиеся в мосте. Тестирование осуществляем без выпаивания диодов с платы. Если хотя бы один из диодов неисправен, высока вероятность пробития емкости C2. Обнаружен вздутый C2 – это почти наверняка перегорел один или сразу несколько мостовых диодов.
4. Предположим, что описанные выше элементы сохраняют работоспособность, тогда проверяем транзисторы. В данном случае не обойтись без выпаивания, так как обвязка не позволит получить точные результаты при замерах.
5. Когда найден источник проблемы, проверяем функционирование источника света, запитав цоколь. Выполняем эту операцию осторожно, так как на плату поступает опасное для жизни напряжение.
6. Как только лампа заработала, отключаем электропитание и начинаем сборочный процесс.

к содержанию ↑

Ремонт при перегоревшей нити

Ремонтные работы с нитью влекут за собой работу балласта во внештатном режиме. Это означает, что при возникновении серьезной перегрузки пускорегулирующий аппарат выйдет из строя. При отсутствии перегрузок лампа обычно продолжает бесперебойное функционирование в течение 9–18 месяцев. Продолжительность срока службы зависит от использованных в схеме деталей, а также их качества.

В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.

Для создания шунтирующего сопротивления (RШ) рекомендуется ставить резистор, сопротивление которого равно второй (неповрежденной) нити накала. Однако такой подход не является полностью достоверным, так как мы измеряли сопротивление «холодной» нити. Если установить равнозначный резистор, то есть риск, что он вскоре сгорит. Поэтому лучше установить резистор с номинальным сопротивлением 22 Ом и мощностью от 1 Вт.

к содержанию ↑

Сборка энергосберегающей лампы

До начала сборочного процесса проверяем «экономку», чтобы не получилось так, что уже собранная лампочка не функционирует. После подсоединения проводки вкручиваем лампу в патрон (отключив заранее электропитание). Загоревшаяся и не мерцающая лампа указывает на правильность предыдущих действий.

Заранее определяемся, подойдет ли электронное пускорегулирующее устройство к своей нише в корпусе. В случае надобности подгибаем конденсаторы сопротивления. При этом следим, чтобы не было замыкания. Далее собираем лампу и подклеиваем оторванные элементы (если таковые имеются после неосторожного демонтажа).

к содержанию ↑

Профилактика

Поломки энергосберегающих ламп на 220 V возникают вследствие таких причин:

1. Короткое замыкание. Источник проблемы кроется или в заводском браке, или в недостаточном отводе тепла. Перегревание лампочки или схемы балласта возникает при нарушении изоляционного слоя, что ведет к короткому замыканию. Избежать такого развития событий позволяет надежная вентиляция и улучшение оттока тепла.
2. Пробой пускорегулирующего устройства. Проблема обычно в заводском браке, когда производитель стремится произвести максимально дешевое изделие. Также к пробоям приводят значительные перепады сетевого напряжения. Если проблема в перепадах, рекомендуется поставить на вводе в помещение стабилизатор.
3. Перегоревшая нить накаливания. Предотвратить ее перегорание невозможно. В случае возникновения подобной проблемы не остается ничего другого, кроме замены или ремонта лампочки.

к содержанию ↑

Модернизация энергосберегающей лампы

При желании можно дать лампе вторую жизнь, модернизировав ее. Для этого между нитями накаливания ставим NTC-термистор. Данный элемент позволяет лимитировать показатель пускового тока. В результате сокращается риск перегорания нитей накаливания.

Важный момент: термистор не следует устанавливать рядом с балластом, так как в этом случае он будет перегреваться и выйдет из строя.

Ремонт энергосберегающей лампочки своими руками — очень кропотливая работа, но вполне посильная для любого желающего. Починить испорченную лампочку намного дешевле, чем покупать новую, особенно если речь идет о множестве испорченных источников освещения.

Ремонт энергосберегающих ламп своими руками: поиск и устранение неисправностей

Ремонт энергосберегающих ламп своими руками: поиск неисправности

Срок эксплуатации энергосберегающих лампочек (ЭСЛ) большой. Но часто, из-за недобросовестности производителя или неправильного обращения, лампа перестает работать через месяц. Потребители интересуются: возможен ли ремонт энергосберегающих ламп своими руками. Все возможно. Но следует оценить, стоит ли его производить, изучить принцип действия и ремонта.

Стоит ли ремонтировать энергосберегающие лампы

К вопросу стоит ли ремонтировать энергосберегающую лампу своими руками подходят индивидуально. Кто-то не хочет заморачиваться, купит новую или обменяет по гарантии. Кто-то захочет разобраться в чем причина поломки и исключить ее. Но стоит понимать, что ремонт производится при наличии нескольких неисправных лампочек. Так как из трех вышедших из строя ламп соберется одна исправная.

Каждая лампочка рассчитана на конкретный срок, имеет ограниченные резервы. Такие данные указаны на индивидуальной упаковке.

Надо понимать, что на ремонт придется потратиться на запчасти, если невозможно их взять с ряда поломанных ламп. Также уйдет время на поездку в магазин, поиск причины, ремонт.

Часто после ремонта лампочки при включении загораются с опозданием.

Принцип действия и схема

При ремонте следует учесть что ЭСЛ состоит из нескольких элементов: электроды в колбе, цоколь (резьбовой, штырьковой), пусковое устройство. Благодаря встроенному последнему элементу, устройство малогабаритно.

Принцип работы: при включении подается напряжение, в результате чего происходит нагревание электродов. После чего высвободившиеся электроны вступают во взаимодействие со ртутными атомами, происходит ультрафиолетовое излучение. Оно незаметно для восприятия глазом. Для этого система включает вещество под названием люминофор, поглощающее данное излучение и вырабатывающее привычный нам свет.

Работа энергосберегающей лампочки разбирается при рассмотрении схемы. Для примера описывается работа по схеме 11 ваттной лампочки.

Схема работы лампы мощностью 11 Вт

Из схемы видно, что она состоит из цепей питания, в которые включены дроссель L2, предохранитель F1, четыре диода 1N4007 составляют диодный мост, С4 – конденсатор, C2, D1, R6 – элементы схемы, динистор, D2, D3, R1, R3 – элементы защитной функции. Не все лампочки содержат защитные элементы, их убираю производители при экономии на деталях.

В момент включения лампочки подается импульс C2, R6, он подается на транзистор Q2, происходит его открытие. Диод D1 после запуска блокирует часть схемы. Трансформатор TR1 возбуждается транзисторами. Через конденсатор С3 передается напряжение с контура L1, TR1, С3, С6. Трубка загорается в период, когда на конденсаторе С3 достигается напряжение в 600В. При розжиге лампы открывается первый транзистор и сердечник TR1 насыщается.

Причины неисправности лампочки

Чтобы понять причину поломки, надо разобраться в устройстве энергосберегающей лампы.

Все действия проводятся последовательно:

• Готовится рабочее место.
• Собирается весь инструмент, который может понадобиться в процессе – отвертка, мультиметр, паяльник, паечный набор.
• Разбирается ЭСЛ.
• Определяется причина поломки – мультиметром в лампочке проверяются нити накаливания. При исправном состоянии нитей проверяется балласт. И наоборот.
• Устраняется.
• Производится сборка системы.

Как разобрать

При разборе лампочки колба отсоединяется от цоколя. При этом проявляется аккуратность, так как цоколь легко повреждается. Отверткой отсоединяются детали, зафиксированные защелками (отвертка проникает в щель, и поворотом раздвигает половинки) – продвигается по контуру до полного отсоединения цоколя и колбы.

Открепляются проводки, которые направлены на нити накаливания.

Все работы проводятся очень аккуратно, так как недопустимо оторвать проводку, которая отходит от цоколя.

После раскрытия будет видна плата самого электронного блока – своего рода пусковое устройство, которое есть во всех первоначальных лампах дневного света. Только современные электронные, а в старых – стартер, дроссель.

Поиск и ремонт неисправности

Поломка может заключаться в коротком замыкании либо пробое. Для этого первоначально осматривается электронная плата на элементы видимых повреждений. Осмотр проводится с двух сторон. Повреждения платы – деформирование, черные точки, пробои.

Если найдено повреждение невооруженным глазом, то все равно требуется проверка поверхности всей платы.

Предохранитель

Предохранитель найти легко. Эта система находится в объединении цоколя и платы. Он сверху покрыт изоляционным слоем и находится в состыковке с резистором. Для определения работоспособности предохранителя необходимо воспользоваться мультиметром. Для этого одно щупальце присоединяется к предохранителю, а другое к плате. Так проводится измерение сопротивления.

При исправности сопротивление покажет значение примерно в 10 Ом. При повреждениях – 1 Ом. При неисправности этого элемента он устраняется, новый припаивается.

Колба

Поломка может заключаться в перегорании нити электрода в колбе. Неисправная нить подлежит замене. Если нити нет, то возможна установка резистора с таким же сопротивлением. Для этого он припаивается параллельным способом со спиралью, которая сгорела. Далее требуется проверка работоспособности всей платы (полупроводников).

Транзисторы и резисторы

Чтобы проверить исправность транзистора, для начала он изымается из схемы. Это обязательный момент, поскольку переходы находятся в обмотке. Если выявлена поломка транзистора, то замена производится на идентичный. Не допустима замена на элемент с другими параметрами. При этом корпусная часть может быть различной, это не повлияет на ход ремонта.

При проверке резистора используется также мультиметр. Номинальное значение просматриваем на корпусе устройства. Все элементы должны быть проверены последовательно.

Конденсаторы

Конденсаторы проверяются аналогично прописанным способом. Ремонт предусматривает замену неисправного элемента. Вышедший из строя конденсатор принимает деформированную форму – протечка, вздутие корпуса.

Поломка конденсатора – самая распространенная причина выхода из строя энергосберегающих ламп. Особенно китайского производства.

Ремонт балласта

Если колба исправна, то поломку надо искать в балласте. Он осматривается на предмет сгоревших элементов. Если замечены прогоревшие следы, вздутия, деформация, то требуется замена вышедших из строя элементов. При не восстановлении работоспособности лампы после замены данных компонентов, требуется прозвон всей цепи.

Последовательность поиска неполадок балласта:

• Замена резистора-предохранителя – частая проблема балласта.
• Выпаиваются конденсаторы. (После пайки требуется проверка мультиметром – проверяются диоды моста без их предварительного выпаивания).
• Если проверка предыдущих элементов не нашла неисправностей, то переходит работа на поиск неисправностей в транзисторе. Для этого требуется выпайка элемента.
• При замене всех частей начинается этап сборки.

Ремонт при перегоревшей нити

При починке перегоревшей нити проводят работу в балласте во внештатном режиме. При подаче сильного напряжения пусковая деталь ломается. При одинаковой подаче напряжения лампа прослужит до 1,5 года. Также срок эксплуатации зависит о качества и вида встроенных схем. Если перегоранию подверглась одна нить, проводится ее шунтирование сопротивлением. Для этого необходима установка резистора с сопротивлением равным сопротивлению уцелевшей нити.

Советуем посмотреть видео-инструкцию:

Сборка энергосберегающей лампы

После восстановления всех деталей ЭСЛ, требуется ее протестировать до сборки. Для этого производится вкручивание в патрон и наблюдается ее загорание. Если мерцание отсутствует, следующее действие – сборка энергосберегающей лампочки.

Если пусковое устройство не подходит для ниши, то производится подгибание конденсаторов сопротивления. При этом необходимо наблюдение за отсутствием замыканий. Далее собирается лампа в обратном направлении. Производится подклейка частей, поврежденных при разборке.

Профилактика

Чтобы уменьшить процент выхода из строя энергосберегающих лампочек, необходимо применять методы профилактики:

• Исправная вентиляционная система позволяет улучшить отток тепла. При этом сократятся случаи короткого замыкания, которые случаются из-за перегрева лампочек либо схем балласта.
• Установка стабилизаторов. Они позволяют нормализировать подачу напряжения. Так как при резких перепадах случается пробой пускового устройства. Такое часто бывает и при установке производителями дешевого пускового устройства.
• Установка между нитями накаливания NTC-термистора. Он поможет урегулировать подачу тока. При этом уменьшается вероятность перегорания нитей.
• Не следует подвергать лампы механическому воздействию, это приедет к выходу из строя внутренних деталей либо поверхностным трещинам.

Термистор не устанавливается вблизи балласта, так как произойдет перегревание термистора, и он сломается.

В заключение

Отремонтировать энергосберегающую лампу своими руками возможно, но это требует времени, возможно, материалов. Не каждый человек сможет подойти к ремонту ответственно. Но починка дешевле, чем приобретение новой лампочки. Особенно, если из стоя вышло несколько лампочек.

Статья пригодилась? Оставьте комментарий, поделитесь с друзьями в соцсетях.

Как починить сгоревшую энергосберегающую лампу

На первый взгляд, сгоревшую энергосберегающую лампу проще выкинуть, но существует и другой вариант: починить ее. Обычно такие поломки случаются из-за перегорания спиралей, в то время как электронная схема остается работоспособной.

Вот эту электронную схему и можно применить для починки других ламп. Люминесцентные и энергосберегающие лампы – это одно и тоже, только у вторых более компактная разрядная трубка. Люминесцентные лампы не подключаются напрямую в сеть, потому как они сразу перегорают. Чтобы это предотвратить используют балласты, электромагнитные или электронные.

Таким образом, из старой энергосберегающей лампы можно использовать электронный балласт для люминесцентной. К нему можно подключить осветительные приборы мощностью от 10 до 30 Ватт.

Для начала необходимо разобрать энергосберегающую лампу. Для этого аккуратно поддевается деталь на защелках, расположенная по середине. Необходимо разделить часть с трубкой и электронным балластом, чтобы их соединяли только провода.

Необходимо отрезать провода, которые идут к балласту. Верхнюю часть сразу выбрасывают. Далее на места откусанных проводов припаиваются новые необходимой длины. Далее они припаиваются к люминесцентной лампе каждая пара к разной стороне.

Выводы лампы изолируются, лучшим решением будет использование пластиковых крышек. Необходимо закрепить люминесцентную лампу в корпусе энергосберегающей. Для этого в нем делаются четыре отверстия (по два с каждой стороны), через них идут провода, которыми конструкция скрепляется. Чтобы коммуникации, идущие от балласта, не болтались в воздухе, их приклеивают к корпусу лампы прозрачным скотчем.

Конечно, такую лампу нельзя повесить домой, зато она отлично впишется в подъезд или гараж.

Электронная схема для проверки люминесцентных ламп

Для изготовления такой схемы понадобятся разъемы, питающие жесткий диск. Они подходят для проверки, потому как их отверстия по расстоянию схожи с расстоянием стержней люминесцентных ламп.

Необходимо взять два разъема и вытащить все коммуникации из них. Далее разъемы рассверливаются и убирается лишняя пластмасса. Устанавливаются два крайних провода с наконечниками. Далее заготовку одевают на стержни лампы, если все подходит, то провода спаиваются с разъемов, дросселя или электронной схемы. Получается мини-тестер рабочих ламп.

Замена лампочек и балластов | Министерство энергетики

Подобрать замену лампочки к существующим светильникам и балластам может быть непросто, особенно со старыми светильниками. Использование новых светильников для новых лампочек дает вам максимальную экономию энергии, надежность и долговечность по сравнению с простой заменой лампочек.

Перед заменой лампочки и / или балласта в осветительной арматуре рекомендуется сначала понять основные принципы и термины освещения. Это понимание поможет вам сделать покупку максимально экономично.

Замена ламп накаливания и балластов

Многие старые внутренние осветительные приборы улавливают значительную часть света внутри светильника. Новые лампы накаливания предназначены для выталкивания всего света в комнату. Другие используют галогенные лампы меньшего размера. Достижения в дизайне светильников для помещений включают более яркие отражатели и лучшую отражающую геометрию.

Многие лампы накаливания также не подходят для их задач или применения. Например, некоторые наружные светильники имеют тенденцию рассеивать большую часть своего света за пределы намеченной области, что вызывает световое загрязнение.Это можно исправить, используя лампочки меньшей мощности.

Стандартные лампочки типа А можно заменить более энергоэффективными, такими как КЛЛ, светодиоды и энергосберегающие (галогенные) лампы накаливания.

Используйте КЛЛ в форме эллипсоидальных отражателей (тип ER) в утопленных светильниках. Используйте КЛЛ с рефлектором (R) или параболическим рефлектором (PAR) для наводнения и точечного освещения. Некоторые светильники CFL имеют встроенные электронные балласты и отражатели из полированного металла.

При использовании в встраиваемых светильниках лампы A-типа и рефлекторные лампы тратят энергию, потому что их свет попадает в светильник.В целях экономии энергии можно заменить стандартный отражатель мощностью 150 Вт (Вт) на отражатель типа ER мощностью 75 Вт. Однако помните, что лампы ER менее эффективны при освещении неглубоких светильников, поэтому используйте для этих целей отражатели или параболические отражатели.

Замена люминесцентных ламп и балластов

Хотя люминесцентные лампы обычно энергоэффективны, существуют новые, даже более эффективные лампы, в которых используются более качественные электроды и покрытия, чем в старых. Эти лампы имеют примерно такой же световой поток при значительно меньшей мощности.

Вы можете заменить обычные лампы накаливания мощностью 40 Вт (Вт) и 75 Вт на энергосберегающие лампы мощностью 34 Вт и 60 Вт соответственно. Также доступны энергосберегающие лампы для менее распространенных люминесцентных светильников.

Если вам нужно заменить балласты в люминесцентных светильниках, подумайте об использовании одной из улучшенных разновидностей. Эти люминесцентные балласты, называемые улучшенными электромагнитными балластами и электронными балластами, повышают эффективность устройства на 12–30%.

Новые электромагнитные балласты снижают потери балласта, температуру арматуры и мощность системы.Поскольку они работают при более низких температурах, они служат дольше стандартных электромагнитных балластов.

Электронные балласты работают на очень высокой частоте, что устраняет мерцание и шум. Они даже более эффективны, чем улучшенные электромагнитные балласты. Некоторые электронные балласты даже позволяют управлять люминесцентной лампой от диммера, что обычно не рекомендуется для большинства люминесцентных ламп.

Утилизация люминесцентных ламп

Все люминесцентные лампы содержат небольшое количество ртути.Некоторые компактные люминесцентные лампы (КЛЛ) с магнитными балластами содержат небольшие количества короткоживущих радиоактивных материалов. Из-за наличия этих опасных материалов нельзя выбрасывать перегоревшие лампы в мусор.

Узнайте, существует ли программа утилизации для них в вашем районе – они становятся все более распространенными, и многие розничные продавцы будут утилизировать КЛЛ бесплатно. Вы также можете утилизировать лампочки вместе с другими опасными бытовыми отходами, такими как батареи, растворители и краски, в специально отведенном месте для сдачи в вашем районе или в назначенный день, когда вы можете положить такие материалы вместе с мусором, установленным у обочины.См. Рекомендации EPA для шагов по очистке и утилизации.

Как отремонтировать лампу КЛЛ – Изученный урок

Некоторое время назад мне удалось помочь одному из моих друзей, который занимался небольшой благотворительностью, изменив его мышление. Есть бесплатная школа для бедных детей, которую ведет храм недалеко от его дома. Попросив их принести «сгоревшие / снятые» КЛЛ, он смог собрать около 67 луковиц за 3 месяца.Затем мы смогли исправить около 46 из 67, следуя советам, которые я обсуждал ниже. Потом мы передали их школе в качестве небольшого подарка. В моей стране стоимость CFL составляет 4 доллара США +, поэтому мы смогли сэкономить почти 200 долларов США из фонда бедных детей. Однако на всю задачу мы потратили всего около 7 долларов США. (например: 13001 транзистор = 0,04 доллара США).

Полученный урок:

Обычно КЛЛ состоят из 2 частей – Стекло КЛЛ и цепь генератора.Если стеклянная часть сгорела или разбилась, вы не сможете починить ее, пока не найдете хорошую стеклянную деталь от другой.

Однако, если стекло хорошее, проблема должна быть в цепи – Отлично! Если жалоба на лампочку cfl мерцает, нет света, тусклый свет (проблема с регулировкой яркости) или отключение света через несколько секунд, вы можете начать ремонт, как я описал ниже. Гарантия 95% !!

Надежно отделяйте КЛЛ от стекла и контура.Проверить разъемы на стекле (рис. 2) с помощью мультиметра (проверка подключения). Если он в хорошем состоянии, вы можете увидеть сопротивление 20-40 Ом или услышать «закороченный» звуковой сигнал цифрового мультиметра. Обе пары контактов должны быть в хорошем состоянии! Если да, то проверьте схему.

В цепи первое, что вы должны проверить, это предохранитель. Если он сгорел, скорее всего, произошло короткое замыкание выпрямителей или переключающих транзисторов.

1. Проверьте все выпрямители, которые вы видите на плате.Если вы видите короткое замыкание, лучше проверить его, сняв с печатной платы, потому что в некоторых конструкциях используется тороид. Из-за того, что это контактное соединение, вы можете увидеть, что окружающие компоненты закорочены с первого взгляда.

2. Если все выпрямители исправны, то проверьте 2 переключающих транзистора, сняв их с платы. Если на этом этапе вы обнаружите закороченный выпрямитель или транзистор, просто замените их все. Если нет, выполните другие шаги ..

Иногда проблема с перегоревшим предохранителем возникает из-за короткого замыкания индукторов.Так что проверьте это с помощью «тестера синего кольца » (г-н Джестин Йонг много раз обсуждал преимущества тестера синего кольца . См. Мой самодельный тестер на рис. 4). Если вы видите не более 2 светодиодов или вообще не видите светодиода, просто замените его (для этого типа индукторов вы должны видеть не менее 3 светодиодов).

Если вы проверили все до сих пор, но КЛЛ все еще не работает – проверьте все резисторы с помощью цифрового мультиметра и замените, если обнаружите перегоревший.Если предохранитель отсутствует даже в исходной конструкции, установите один (1 Ом 1/2 Вт) между входом переменного тока и печатной платой. Одновременно проверьте «Дроссель» синим кольцевым тестером. На этот раз вы должны увидеть хотя бы один зеленый свет! См. Рис. 5)

Однако редко можно увидеть «перегоревший предохранитель» из-за неисправности дроссельной заслонки, это обычно вызывает «не светится».

Если вы видите очень тусклый свет, свет гаснет через несколько секунд или вообще не светится, скорее всего, закорочен керамический конденсатор C3.Поэтому проверьте его и замените на аналогичный (см. Рис. 1 и 3).

Если вы обнаружите, что свет становится слабее, чем раньше, лампе CFL требуется несколько секунд, чтобы загореться, когда переключатель включен, слышен гул, тусклый свет или совсем не свет – проверьте электролитический колпачок и замените его. (см. рис. 1 и 3).

Теперь вы проверили всех основных виновников. Если вы все еще не можете найти механическую причину, просто проверьте оставшиеся компоненты, такие как керамические колпачки.Проверьте, не повреждены ли медные дорожки на печатной плате, исправно ли подключение проводов переменного тока.

Если вы видите DB3 Diac, не обращайте на него внимания. Нет шанса сжечь. Я не нашел ни одного случая с неисправным Diac.

К настоящему времени вы проверили почти все, что касается ремонта КЛЛ, однако, если вы все еще не можете его найти, следуйте моему «секретному совету» ниже.

Секрет-подсказка!

Если вы обнаружили, что все детали, включая переключающие транзисторы, хороши, как я обсуждал, но все же свет погас – просто замените 2 транзистора аналогичными деталями.Теперь вам нужно вернуть свет – гарантия 95%!

Причина:

Обычно мы проверяем 2 транзистора, не подавая на них напряжение. Тогда мы не видим утечки между воротами P-N. Однако переключающие транзисторы или высоковольтные колпачки могут быть закорочены (утечки) только при приложении к ним высокого напряжения и высокой частоты. Однако мы не можем определить это с помощью цифрового мультиметра во время обычного процесса тестирования. Так что единственное, что мы можем сделать, это заменить их новыми деталями.

** При замене, пожалуйста, убедитесь, что транзистор E-C-B, потому что я видел транзисторы 13001 с несколькими различными схемами проверки связи, такими как ECB, BCE.. если мощность 14 Вт или больше, замените 13001 на 13003.

Следуя рассмотренным выше пунктам, я уверен, что вы сможете успешно починить лампу.

Кстати, если вы хотите узнать, как разрезать КЛЛ лампу, чтобы отремонтировать или утилизировать компоненты, вы можете щелкнуть видео ниже:

*** Не забывайте об утилизации, утилизируйте поврежденные стеклянные детали должным образом, потому что комплексы ртути внутри них могут создать опасность или проблемы для вашей жизни !!

Эта статья была подготовлена ​​для вас Кушаном Ранатунга, который работает сетевым инженером в Шри-Лангке.Он занимается электронными экспериментами с 11 лет.

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о посте приветствуется. Пожалуйста, оставьте это в комментариях.

P.S- Если вам понравилось это читать, нажмите здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам – спасибо!

Вы также можете посмотреть здесь ремонт ламп КЛЛ от Йогеша.

Нравится (179) Не понравилось (3)

Как очистить энергоэффективные лампы, которые ломаются | Home Guides

Энергоэффективные лампы более технологичны, чем традиционные лампы накаливания, но они, как правило, по-прежнему сделаны из стекла. Это делает их ломкими, а когда они действительно ломаются, они более опасны, чем лампы накаливания. Риск зависит от того, с какой лампочкой вы имеете дело. Компактные люминесцентные лампы содержат небольшое количество ртути, которая может быть токсичной при попадании в ваш организм (см. Ссылки 1).Было обнаружено, что светодиодные лампы содержат мышьяк и свинец, также в очень низких, но потенциально токсичных концентрациях (см. Ссылки 2). Галогенные лампы могут быть очень горячими и создавать опасность возгорания (см. Ссылки 3).

Компактная люминесцентная лампа (CFL)

Очистите комнату от всех людей и домашних животных и не позволяйте никому проходить через место, где сломалась лампа.

Откройте все окна, а затем выйдите из комнаты как минимум на 15 минут, прежде чем пытаться очистить. Отключите центральную систему кондиционирования воздуха, если она у вас есть.Это позволит любым потенциально опасным химическим веществам, находящимся в воздухе, улетучиться, не достигнув остальной части вашего дома.

Зачерпните осколки стекла куском картона или плотной бумаги. Поместите осколки и бумагу в герметичный пластиковый пакет или стеклянную банку с металлической крышкой. Используйте клейкую ленту или другую липкую ленту, чтобы собрать более мелкие фрагменты, а также поместите ленту в банку или пакет.

Снимите и выбросьте всю одежду или постельные принадлежности, которые непосредственно соприкасались с битым стеклом или порошком внутри лампы.Если испарениям подверглись одежда или постельное белье, но не сам материал, их можно постирать. Если обувь непосредственно соприкасалась с лампочкой или порошком, протрите ее влажным бумажным полотенцем и поместите полотенце в банку или пакет с фрагментами лампочки.

Закройте пакет или банку и поместите их на открытом воздухе в контейнер для мусора или в защищенное место.

При необходимости пропылесосьте пол, оставив окна открытыми и отключив принудительную вентиляцию. Снимите вакуумный мешок или опорожните и протрите канистру.Поместите содержимое пылесоса в герметичный пластиковый пакет.

Свяжитесь с вашей компанией по утилизации отходов, чтобы узнать об утилизации компактных люминесцентных ламп. Они могут разрешить вам выбросить лампочку вместе с мусором или направить вас в центр утилизации.

Светоизлучающий диод (LED)

Наденьте защитные перчатки, такие как резиновые перчатки, и защитную маску или ткань, чтобы закрыть нос и рот (см. Ссылки 4).

Следуйте процедуре очистки люминесцентной лампы, используя щетку вместо пылесоса.

Утилизируйте метлу, перчатки и маску, желательно в запечатанном контейнере (см. Ссылки 4).

Свяжитесь с вашей компанией по утилизации отходов, чтобы узнать о правилах утилизации материалов, загрязненных свинцом и мышьяком. Они могут разрешить вам выбросить лампочку вместе с мусором или могут направить вас в пункт приема опасных отходов.

Галогенная лампа

Немедленно примите меры, если ваша галогенная лампа расколется во время использования: Подготовьте огнетушитель и попросите всех людей и домашних животных покинуть комнату.Осколки стекла очень горячие и могут вызвать пожар при контакте с легковоспламеняющимися материалами (см. Ссылки 3).

Перед очисткой подождите несколько минут, чтобы осколки стекла остыли.

Подметите осколки стекла метлой или жесткой бумагой и выбросьте их вместе с мусором. Галогенные лампы не содержат ртути, и к ним можно прикасаться после охлаждения (см. Ссылки 5). С ними не нужно обращаться как с опасными отходами.

Ссылки

Ресурсы

Советы

• Инструкции по утилизации компактных люминесцентных ламп также применимы ко всем типам люминесцентных ламп; разрядные лампы высокой интенсивности, в состав которых входят галогениды металлов, металлокерамические галогениды, натрий высокого давления и пары ртути; ртутные короткодуговые лампы; и неоновые лампы (см. ссылки 6).

Автор биографии

Удостоенный наград блоггер Джессика Блю пропагандирует экологичность, естественное здоровье и стремление к самостоятельной работе с тех пор, как окончила Калифорнийский университет в Беркли в 2000 году. , пропагандирует экологически ответственный и здоровый образ жизни.

Вопросы и ответы по энергосбережению | Lightbulbs Direct

Экономия энергии полезна как для окружающей среды, так и для вашего банковского баланса, а с современной осветительной техникой это так же просто, как подключить новую лампочку! Никогда еще не было так просто выбрать энергосберегающую лампочку для замены существующей лампочки.

---

---

Компактный люминесцентный (КЛЛ) или светодиодный ?? Здесь мы отвечаем на некоторые из наиболее распространенных вопросов об обеих технологиях…

Мерцают ли они при включении?

CFL: В отличие от первых энергосберегающих ламп, появившихся несколько лет назад, последние разработки включают электронную схему быстрого запуска, которая позволяет лампе загораться менее чем за 1 секунду практически без мерцания.

Светодиод: Никогда. Принцип работы светодиодных ламп означает, что они всегда аккуратно включаются или выключаются.Если они мерцают, проблема с цепями внутри.

---

Разве они не дают довольно резкий свет?

CFL: Некоторые старые модели имели довольно высокую «цветовую температуру», см. Глоссарий, что может восприниматься как «более холодное», но многие энергосберегающие лампы теперь излучают «теплый белый» свет, что делает свет очень похожим на световой. обычная лампа накаливания.

LED: Менее уважаемые производители будут «экономить» на своих светодиодных лампах, и часто это влияет на цвет излучаемого света.Светодиодные лампы хорошего качества излучают свет либо свежего холодного белого цвета, либо цвета дневного света, либо, что гораздо чаще, уютного теплого белого цвета – и они дают лучшее представление цвета, чем лампы накаливания CFL.

---

Берут ли они время на «разминку»?

CFL: Новейшие компактные люминесцентные лампы «прогреваются» намного быстрее, чем более старые конструкции, обычно до 95% своей полной светоотдачи менее чем за минуту.

Светодиод: Совсем нет. Светодиодные лампы мгновенно загораются на полную мощность.

---

Они всегда слишком длинные и торчат над моим абажуром!

CFL: Опять же, с новейшими разработками этого не должно происходить. Многие компактные люминесцентные лампы теперь настолько малы, что они практически такого же размера или даже меньше, чем обычные лампочки. Если лампочка видна, вы можете выбрать один из вариантов дизайна, в котором используется декоративная внешняя лампочка, закрывающая люминесцентные лампы.

LED: Светодиодная технология намного компактнее, чем КЛЛ, и лампочки почти всегда идентичны по форме и размеру.

---

Становятся ли энергосберегающие горячими?

CFL: Компактные люминесцентные лампы гораздо более энергоэффективны, чем обычные лампочки, поэтому они выделяют гораздо меньше тепла, что делает их более безопасными для использования в автоматических системах безопасности или в системах ночного освещения. Это также делает их идеальными для использования с абажурами из деликатных материалов, которые могут быть повреждены теплом. Однако все лампы выделяют некоторое количество тепла, и их не следует использовать в полностью закрытых осветительных приборах, если нет возможности для отвода тепла.

LED: Как и лампы CFL, светодиодные лампы работают при гораздо более низких температурах, чем традиционные лампы накаливания. Однако необходимо, чтобы микросхема внутри лампочки была как можно более прохладной. Поэтому корпуса светодиодных ламп часто состоят из радиаторов, которые могут быть горячими на ощупь после длительного использования.

---

Можно ли использовать энергосберегающие устройства и светодиоды с диммером?

Большинство компактных люминесцентных энергосберегающих устройств, доступных на рынке Великобритании, не могут быть затемнены с помощью стандартного бытового диммера.В октябре 2007 года начали внедрять новейшие технологии энергосбережения с регулируемой яркостью, которые можно регулировать простым поворотом стандартного переключателя яркости. Перед использованием устройства энергосбережения с переключателем яркости убедитесь, что вы заказываете правильный товар.

Светодиодная технология работает совсем не так, как более традиционные лампы, хотя доступны светодиодные лампы с регулируемой яркостью, не все светодиодные лампы могут быть затемнены, а некоторые диммеры несовместимы со светодиодными лампами. Прочтите наше руководство по затемнению светодиодов здесь.

---

Лампочки Energy Saver и Long Life – это одно и то же?

Да и нет! Компактные люминесцентные лампы обычно имеют гораздо больший срок службы, чем обычные лампы накаливания, но есть также много других типов лампочек с «длительным сроком службы», большинство из которых также не экономят энергию.

Обычно номинальный срок службы обычной лампы накаливания составляет около 1000 часов, тогда как номинальный срок службы компактных люминесцентных энергосберегающих ламп составляет от 3000 до 15000 часов.Светодиодные лампы более эффективны и долговечны, чем лампы накаливания CFL. При среднем номинальном сроке службы обычно от 10 000 до 50 000 часов, они действительно обеспечивают долгий срок службы и экономию энергии.

Как выбрать КЛЛ | Энергоэффективные лампы

Вот как сделать переключатель:

Начните с одной лампочки. Или два.

Для первой покупки компактных люминесцентных ламп купите всего одну или две лампы, чтобы они излучали нужный вам свет.Выберите лампу или потолочный светильник, чтобы начать замену, и оцените свет, который дают лампочка или лампочки, прежде чем покупать замену для всего дома. Выбирая место для проведения испытаний, не выбирайте приспособление, которое находится в углублении и закрыто, на диммере, вне помещения или подвержено воздействию влаги.

Оцените свои тестовые лампы

Вам нравится свет, который излучают лампочки? Достаточно ли они ярки и нужного цвета? Даже сегодня некоторые марки КЛЛ, эквивалентных 60 Вт, по-прежнему не излучают столько света, как лампы накаливания на 60 Вт.Возможно, вам придется заменить 60-ваттные лампы на две 75-ваттные лампы в некоторых потолочных светильниках, чтобы получить желаемый свет. Или вам может потребоваться более яркий белый свет. Если первая лампа, которую вы используете на своем испытательном полигоне, недостаточно яркая там, где вы ее пробовали, просто переместите ее в менее используемый шкаф или приспособление для холла и попробуйте другой КЛЛ в вашем испытательном помещении. Также помните, что некоторым КЛЛ требуется минута или две, чтобы «разогреться». Свет лампы может стать ярче через минуту или две.

Составить список

Подсчитайте количество и типы лампочек в вашем доме и вокруг него.Вы удивитесь, сколько лампочек у вас в доме. Если считать больше 70, в этом нет ничего необычного. Вы также можете быть удивлены разнообразием луковиц. 60 Вт, 100 Вт, трехходовой, со свечным наконечником, глобусом и отражателем. Также обратите внимание на светильники. Грамотное использование отражателей и направленных ламп для получения света там, где он вам нужен, может сэкономить еще 50 процентов затрат на электроэнергию и повысить ваш комфорт! Таким образом, продуманное использование эффективных источников света может сократить потребность в электроэнергии до 8 раз.

Сначала замените наиболее часто используемые лампы

Так вы сразу же сэкономите больше денег. Если вы можете использовать в них КЛЛ, начните с наиболее часто используемых светильников. Кухонные светильники, лампа для чтения у вашей кровати, свет у дверцы для собачки, которую вы держите на всю ночь для Бадди – какие бы выключатели вы ни нажимали больше всего или держите постоянно, – это первые светильники, на которые следует нацелить первую замену лампочки. Составить список. Запишите необходимую мощность, размер и форму лампочки, а также тип света, который может понадобиться для этих областей.Тогда иди купи несколько лампочек!

Продолжайте заменять лампы до тех пор, пока у вас не будут КЛЛ в каждом приспособлении, которое будет их принимать

Если вам не нравится лампочка в одном месте, попробуйте в другом! Если вы не можете найти лампу нужной формы или области применения (например, для использования на открытом воздухе во влажных помещениях) на веб-сайте Bulbs.com, позвоните нам по телефону (888) 455-2800, и специалист по освещению Bulbs.com поможет. .

Израсходовать деньги вперед

Вы должны сделать глубокий вдох, тяжело сглотнуть и взять на себя обязательство купить некоторые из этих ламп, потому что, например, эти 8 отражающих ламп в вашем кухонном трековом освещении могут стоить вам 40 долларов, но вы знаете, что экономия окупится. за счет очень быстро.Также помните, что по мере того, как все больше людей покупают КЛЛ, цены будут снижаться, а доступность необычных лампочек будет расти.

Внесение некоторых изменений в освещение

При замене традиционных ламп на КЛЛ подумайте о замене закрытых светильников, в которых не используются КЛЛ, и диммерных переключателей, которые требуют более дорогих и труднодоступных КЛЛ с регулируемой яркостью. Возможно, вы не захотите делать это сейчас, но можете планировать на будущее.

Расскажите своим соседям о своих сбережениях и обмене. Советы по замене КЛЛ

Вы можете быть удивлены, обнаружив, что они уже заменили все свои лампы накаливания или что они нашли лампу для того светильника, который у вас есть у всех в подъездах.

Знайте свои ватты и люмены (светоотдача)

Мы привыкли выбирать лампочки по количеству потребляемой электроэнергии. Например, лампа накаливания на 40 Вт тусклая и потребляет меньше энергии, а лампа на 100 Вт яркая и потребляет много сока. Лампы CFL имеют гораздо меньшую мощность, чем их собратья с лампами накаливания, но пусть это вас не вводит в заблуждение. КЛЛ обеспечивают гораздо больше света при мощности, меньшей, чем у традиционных лампочек. Из-за этого КЛЛ часто классифицируют по люменам.Люмены измеряют количество света, излучаемого лампочкой, что делает эту меру более точным способом определения яркости новых лампочек по сравнению с лампами накаливания.

Лампа накаливания	CFL	Люмен	Экономия затрат (0,10 доллара США / кВтч)	Экономия затрат (0,20 доллара США / кВтч)	Экономия CO2 (фунты)
40 Вт	11-12Вт	> 490	39–44 доллара США	78–88 долларов	507-572
60 Вт	13-18 Вт	> 900	62–68 долларов	124–136 долларов	806-884
75 Вт	19-22 Вт	> 1,200	76–83 долларов	152–166 долларов	988–1079
100 Вт	23-26Вт	> 1,750	107–112 долларов США	214–224 долл. США	1,391–1456
150 Вт	38-42 Вт	> 2,600	163–169 долларов	326–338 долларов США	2,119–2,197

Приблизительные расчеты стоимости и экономии CO ² предполагают, что срок службы КЛЛ составляет 15 000 часов, и представляют собой экономию в течение ожидаемого срока службы лампы.Точные технические характеристики см. На странице eSpec для каждого CFL.

Факты о лампах – номинальный срок службы ламп – это промышленный расчет, который измеряет количество часов до того, как 50% лампочек выйдут из строя. Другими словами, если лампа рассчитана на 1000 часов, половина ламп перегорит до 1000 часов, а половина прослужит дольше 1000 часов.

Запомните это практическое правило: люминесцентные люминесцентные лампы потребляют около четверти мощности, чтобы производить такой же свет. Итак, чтобы заменить традиционную 60-ваттную лампу, купите 15-ваттную КЛЛ: 60-ваттная лампа накаливания / 4 = 15 Вт.

Примечание. Некоторые марки КЛЛ, эквивалентных 60 Вт, по-прежнему не излучают столько света, как лампа накаливания на 60 Вт. Возможно, вам придется использовать два 75-ваттных эквивалента в некоторых потолочных светильниках, чтобы получить желаемый свет. Или вам может потребоваться более яркий белый свет. Это еще одна причина попробовать сначала купить одну или две КЛЛ. Если первая купленная вами лампа недостаточно яркая в том месте, где вы ее пробовали, просто переместите ее в менее используемый шкаф или прачечную и попробуйте другой КЛЛ на вашем испытательном участке.Опять же, сравнение светового потока вашей старой лампы (если у вас все еще есть оригинальная упаковка) с световым потоком CFL, который вы планируете приобрести, должно помочь вам избежать покупки неадекватной лампы.

Какой цвет света вам нужен? Выбор правильного цвета – важное решение

Свет от вчерашних люминесцентных ламп, распространенный в офисах и школах, может показаться «холодным». Свет от КЛЛ отличается и лучше – КЛЛ могут добиться того же типа освещения, к которому вы привыкли от ламп накаливания.Ищите упаковки с надписью «2700 градусов Кельвина» или «теплый белый». Если вы ищете более яркий, «белый» свет, есть КЛЛ с цветовой температурой 5000 градусов Кельвина или «ярко-белый». Между лампами 2700K и 5000K вы можете найти 4100K или «холодно-белые» лампы, немного белее теплого белого 2700K и немного более желтого, чем ярко-белый 5000K. 4100K – это цветовая температура, обычно используемая в коммерческих офисах и производственных помещениях.

Подберите лампу правильной формы и размера

Во-первых, некоторые КЛЛ больше, чем их аналоги для ламп накаливания, из-за чего КЛЛ слишком велики для некоторых ламп.В зависимости от того, где вы собираетесь установить CFL, убедитесь, что вы определили размер корпуса светильника или оттенок (чтобы знать, какого размера лампа может поместиться) и будет ли лампа отображаться. Оттенки, которые опираются непосредственно на лампу с помощью металлического зажима, не подойдут для спиральной лампы. Многие КЛЛ имеют спиральную лампу, а катушки могут быть большими или компактными. Перед покупкой проверьте, какой из них подойдет к вашему светильнику. Хорошая новость заключается в том, что могут быть КЛЛ с формой, очень похожей на лампу старого образца, которую вы заменяете.Эти новые КЛЛ доступны на нашем веб-сайте.

Во-вторых, большинство КЛЛ ввинчиваются в стандартные розетки; однако на некоторых лампах пластиковая деталь над винтовой частью (балластом) немного шире и может не подходить к каждой лампе. Осторожно: Избегайте оснований, которые заканчиваются штифтами. Они предназначены для коммерческого использования и не подходят к розеткам в вашем доме.

Купите правильную лампочку для нужного применения

Купите CFL Globe, чтобы заменить глобус в вашей ванной комнате.Не кладите 40-ваттные завитки в настенный бра, который требует наконечника свечи или лампы канделябра; они будут выглядеть глупо, и вы (или кто-то еще, кто живет в доме) не будете счастливы с ними. Также убедитесь, что вам нравится форма и внешний вид заменяющего КЛЛ. Замена лампы канделябра в КЛЛ больше похожа на торпеду. Поскольку КЛЛ становятся все более популярными, вы можете быть уверены, что нужные вам лампы появятся на рынке. Возможно, вам придется провести небольшое исследование, чтобы найти подходящую лампочку. Если вы не можете найти их в местном магазине, зайдите в Интернет.Или, в будущем, вы можете подумать о замене старых светильников на более современные светильники, которые будут принимать КЛЛ.

Купить ENERGY STAR

^® для надежности

Лампы, отмеченные знаком ENERGY STAR, прошли или прошли длинный список тестов на энергоэффективность и надежность. ENERGY STAR – это совместная правительственная программа Агентства по охране окружающей среды США и Министерства энергетики США. Имейте в виду, что не все типы КЛЛ проходят испытания ENERGY STAR, поэтому приобретение любых ламп, не соответствующих стандарту ENERGY STAR, следует осуществлять у надежного поставщика, такого как Bulbs.com, чтобы обеспечить поддержку после покупки. Список продуктов и поставщиков, соответствующих требованиям ENERGY STAR, можно найти на сайте www.energystar.gov.

Будьте осторожны при выборе КЛЛ для диммера

Из этого правила есть исключения, но большинство КЛЛ пока не предназначены для диммеров. Некоторые из них уже работают, но внимательно изучите пакет, чтобы убедиться в этом. Ищите продукты, в которых есть слова «для использования с диммерами». Опять же, подумайте о покупке всего одного или двух, чтобы убедиться, что они работают с диммерами в вашем доме или офисе.Даже КЛЛ с регулируемой яркостью, которые работают с вашим диммером, не будут тускнеть так же, как лампы накаливания или галогенные лампы. Диапазон диммирования CFL обычно составляет от 100% (полная мощность) до 20%. При мощности ниже 20% лампа полностью отключается, в результате чего эффективный диапазон затемнения CFL составляет всего 80% от диапазона сопоставимой лампы накаливания или галогена. Оцените, как часто вы используете каждый переключатель диммера. Некоторые люди обнаруживают, что у них дома есть диммеры на многих переключателях, и они не используют большинство диммеров.Вы можете просто заменить диммер на обычный переключатель и использовать обычные КЛЛ. Bulbs.com предлагает широкий выбор КЛЛ, работающих с диммерами.

Не используйте КЛЛ в встраиваемых и закрытых светильниках

Утопленные осветительные приборы и полностью закрытые светильники (без воздушного потока) с большей вероятностью могут вызвать ранний выход из строя большинства КЛЛ. Почему? Дополнительного тепла, выделяемого лампой в закрытом приспособлении, слишком много для балласта, встроенного в основание лампы.Несмотря на то, что КЛЛ будет работать в этих приспособлениях, срок службы лампы значительно сократится по сравнению с ее номинальным сроком службы.

Проверка для использования вне помещений

Многие, но не все КЛЛ предназначены как для внутреннего, так и для наружного использования. Проверьте упаковку, чтобы убедиться, что вы получаете именно тот вид, который вам нужен. Используйте КЛЛ с маркировкой для использования только в уличных светильниках. КЛЛ не будут работать при температуре ниже 20 градусов по Фаренгейту. Если вы собираетесь использовать лампы при температуре ниже 20 градусов, обратитесь к дистрибьютору или производителю, чтобы убедиться, что купленные вами лампы справятся со своей задачей.Не используйте КЛЛ в розетке или приспособлении, которое подвергается воздействию элементов, если только лампа не предназначена для использования на открытом воздухе. Для внешних приспособлений, таких как «желейная банка» возле двери, подойдет стандартный спиральный КЛЛ, но, вероятно, он не прослужит слишком долго из-за закрытого характера шара для желейной банки. Найдите КЛЛ, предназначенную для использования в закрытом приспособлении для банок с желе. Для наружных прожекторов с галогенными лампами на рынке сейчас имеется несколько ламп CFL PAR с мощностью и световым потоком, эквивалентными галогеновым лампам PAR 90 или 100 Вт.Эти КЛЛ PAR также предназначены для использования на открытом воздухе. Опять же, тестирование одного или двух – лучший вариант, чтобы убедиться, что они обеспечивают требуемое вам качество света. Если CFL не является подходящей заменой для вашей галогенной лампы, подумайте об использовании детектора движения. Датчики движения экономят энергию и деньги, включая свет только при необходимости.

Утилизируйте лампы надлежащим образом

Все компактные флуоресцентные лампы содержат следовые количества ртути. Но не волнуйтесь. Во-первых, в КЛЛ гораздо меньше ртути, чем в других предметах, которые ходят по дому: КЛЛ (4 мг), термометры (500 мг), старые термостаты (3000 мг).Кроме того, использование КЛЛ фактически предотвращает выброс ртути в воздух благодаря их огромной экономии энергии. Например, электростанция выделяет около 10 мг ртути для производства электричества для работы лампы накаливания по сравнению с 2,4 мг ртути для работы КЛЛ в течение того же времени. Утилизация сгоревших КЛЛ – лучший вариант.

Свяжитесь с Bulbs.com, чтобы оценить экономию энергии, доступную для вашего бизнеса

Если вам нравится экономия энергии с помощью компактных люминесцентных ламп в вашем доме, вам они понравятся на вашем предприятии или в ассоциации домовладельцев.Независимо от того, является ли ваше рабочее место розничным магазином, офисом, рестораном, гостиницей, производством, складом или другим коммерческим зданием, энергосберегающие технологии, используемые для создания КЛЛ, также используются во многих других типах освещения. Розничные торговцы и гостиничные сети по всей стране переоборудовали лампы накаливания и галогенные лампы в компактные люминесцентные лампы. Как и следовало ожидать, ежегодная экономия энергии в коммерческом объекте, который переходит на энергоэффективное освещение, измеряется тысячами (если не десятками тысяч) долларов.Владельцы и менеджеры бизнеса могут связаться с Bulbs.com, чтобы помочь с расчетами энергосбережения, а также узнать, предлагает ли ваша электроэнергетическая компания льготы на установку энергоэффективных систем освещения, отопления и кондиционирования воздуха.

Части этого материала были получены от следующих компаний:

1. Гринпис
2. www.fightglobalwarming.com
3. Chesapeake Climate Action Network

Наверх

Какая лампочка нового поколения соответствует моей старой? – Энергид

Знаете ли вы, что освещение в среднем доме потребляет около 16% от общей потребляемой мощности? Это означает, что освещение в вашем доме может значительно сократить расходы! Замена старых ламп на современные – хорошее начало.

Чтобы помочь вам выбрать подходящую лампу, ниже вы найдете ряд удобных сравнительных таблиц:

При замене лампы накаливания или галогенной лампы вам теперь придется выбирать между светодиодной или компактной люминесцентной лампой. Но в чем именно разница?

Сравнить мощность

В приведенной ниже сравнительной таблице показано, на какую энергосберегающую лампочку или светодиодную лампу вы можете заменить старую лампу накаливания или галогенную лампу, чтобы получить такое же количество света (т.е. мощность, выраженная в ваттах).

Традиционная лампа 1	Галоген 2	Компактный люминесцентный	светодиод
25 Вт	15 Вт	6 Вт	2 Вт
40 Вт	25 Вт	10 Вт	5 Вт
60 Вт	40 Вт	15 Вт	7 Вт
75 Вт	45 Вт	18 Вт	9 Вт
100 Вт	60 Вт	25 Вт	12 Вт

^{(1) снято с продажи с 1 сентября 2012 г.
(2) постепенно выводится из обращения с 1 сентября 2018 г.}

Думайте о люменах и забудьте о ваттах!

Световой поток светодиодных ламп с каждым годом продолжает расти в геометрической прогрессии.Вот почему приведенная выше сравнительная таблица служит лишь ориентиром . Там, где в настоящее время требуется 7-ваттная светодиодная лампа для обеспечения определенной интенсивности света, например, через год она вполне может упасть до 5 Вт и, вероятно, упадет еще дальше до 2 Вт за четыре года. ‘ время.

Полезный совет: практическое правило – разделите количество ватт лампы накаливания на 10, что даст вам приблизительное количество ватт светодиодной лампы.

Хотите заменить старую лампу накаливания и не знаете, какую светодиодную лампу лучше всего использовать? Лучше всего ориентироваться на количество люменов, которое теперь четко указано на упаковке.

Традиционная лампа	Яркость
100 Вт	1,300-1,400 люмен
75 Вт	920-1060 люмен
60 Вт	700-810 люмен
40 Вт	410-470 люмен
25 Вт	220-250 люмен
15 Вт *	<150 люмен

^{(*) лампы для холодильников или духовок с очень низкой интенсивностью света}

Цветовая температура

Наряду с интенсивностью света (количеством люменов) цветовая температура является еще одним решающим фактором при выборе правильной светодиодной лампы.

Соответствующая цветовая температура позволяет вам выбрать атмосферу , которую вы хотели бы для каждой комнаты . Цветовая температура выражается в кельвинах. Чем выше цветовая температура, тем выше, чем у по шкале Кельвина, а у – более голубоватым, – по цвету. Источники света с (сравнительно) низкой температурой имеют тенденцию быть более красноватыми .

Чтобы дать вам некоторое представление, ниже представлена ​​сводная таблица, в которой показаны наиболее распространенные типы света и соответствующая им цветовая температура:

Холодный белый	От 5500 до 6000 кельвинов
Нейтральный белый	От 4000 до 4500 кельвинов
Тёплый белый	От 2500 до 3000 кельвинов
Желтовато-белый	+/- 2200 кельвин

Узнать больше о цветовой температуре

Светодиодная лампа или энергосберегающая лампочка?

Лампы накаливания больше не подходят, и галогенные лампы тоже скоро исчезнут.Значит, теперь поединок идет между компактными люминесцентными лампами и светодиодами. Напоминание…

Энергосберегающие лампочки

Энергосберегающая лампочка, также известная как компактная люминесцентная лампа, на самом деле представляет собой сложенную люминесцентную ленточную лампу , которая помещается в обычный фитинг лампы.

Преимущества

• потребляет на 65-80% меньше энергии , чем обычная лампа накаливания
• длиться намного дольше (ок. 10000 часов вместо 1000 часов для лампы накаливания)

Недостатки

• содержат небольшое количество ртути: если энергосберегающая лампочка упадет на пол и сломается, будьте очень осторожны при ее очистке из-за опасных паров ртути .
• получить очень сильно по сравнению со светодиодами; они рассеивают энергию при нагревании, хотя и в меньшей степени, чем традиционные лампы накаливания или галогенные лампы.
• большинству КЛЛ требуется время для достижения максимальной интенсивности света , что делает их непригодными для использования в местах, где свет включается и выключается на короткое время (например, в туалете).

Светодиодные лампы

Светодиодные лампы состоят из кластеров из светодиодов (светодиоды). Поскольку светодиодные лампы такие маленькие, они бывают самых разных форм и дизайнов.

Преимущества

• расходует до 80% меньше энергии , чем лампы накаливания
• имеют срок службы от 20000 до 40000 часов
• излучают свет сразу и почти не нагреваются
• ударопрочные и вибростойкие
• доступен в широком количестве цветов

Недостатки

10 лучших лампочек 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь.Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Покупка лампочек может показаться простой задачей, но на самом деле необходимо учитывать ряд факторов. Существует несколько основных типов лампочек: долговечные, энергоэффективные светодиоды, недорогие, но мимолетные лампы накаливания и компактные люминесцентные лампы среднего класса (с точки зрения стоимости и энергоэффективности).

Независимо от того, какой тип лампочки вы покупаете, подумайте, какую цветовую температуру вы хотите использовать в своем доме.Мягкий белый, дневной свет и ярко-белый – это обычные категории, в которые попадают лампы, обеспечивающие разный уровень освещенности и атмосферу. Кроме того, проверьте мощность лампы, чтобы она соответствовала вашему светильнику, и убедитесь, что она обеспечивает достаточно света для решения или задачи, которую вы имеете в виду.

Здесь лучшие лампочки на рынке.

Окончательный вердикт

Выбор лучшей лампочки для вас будет зависеть от ряда факторов, включая бюджет, мощность, цвет, от того, хотите ли вы, чтобы они были совместимы с умным домом, и от того, интересуетесь ли вы лампами накаливания, светодиодными или CFL-лампами.Наш лучший выбор для светодиодов – это матовая светодиодная лампа Philips мощностью 10 Вт (доступна на Amazon), которая доступна в двух цветах и, как говорят, имеет срок службы более 10 лет. Если вас беспокоит бюджет, то светодиодная лампа Philips A19, эквивалентная 2700K, 60 Вт, 2 шт. (Доступна в Home Depot) – отличный выбор. По оценкам, эксплуатация энергоэффективных ламп обходится всего в доллар в год.

Срок службы

Работа с перегоревшими лампами становится все менее рутинным делом и все больше становится неприятным занятием благодаря долгому сроку службы, обеспечиваемому новейшими технологиями ламп.Светодиодные лампы обычно имеют срок службы от 10 до 20 лет и являются самой долговечной лампой. Лампы КЛЛ прослужат несколько лет, а галогенные лампы обычно необходимо заменять раз в год или два. Напротив, лампы накаливания перегорят примерно через 1000 часов использования, а некоторые из них служат немного дольше.

Вт

Количество энергии, потребляемой лампочкой, измеряется в ваттах. Лампы накаливания и галогенные лампы имеют самую высокую мощность, что делает их менее энергоэффективными.Лампы КЛЛ потребляют меньше ватт, но светодиодные лампы являются настоящим лидером в области энергоэффективности – светодиодная лампа мощностью 8 или 9 Вт излучает столько же света, сколько лампа накаливания на 60 Вт.

Цвет

На настроение и функциональность комнаты может повлиять цвет лампочек. Для любой комнаты, которую вы обустраиваете, решите, предпочитаете ли вы мягкую белую лампочку желтого оттенка или более белый и яркий свет (часто называемый лампочкой дневного света). Между ними находятся теплые белые или ярко-белые луковицы. Выбирайте более яркие лампы для помещений, где вы планируете читать или учиться, и более мягкие желтые лампы для акцентного освещения или теплой атмосферы.

.
