Как установить и подключить варочную панель к газу (поверхность)

С виду газовая варочная поверхность выглядит как простое устройство для приготовления пищи, которое при подключении не должно вызывать особых трудностей в исполнении работ. Но не так всё просто. Суть в том, что данный вид техники подключается к газотранспортной системе, поэтому работа по подключению варочной панели к газу должно  выполняться с соблюдение всех государственных норм и мер технической безопасности. Мы максимально правильно попытаемся изложить весь процесс, но настоятельно рекомендуем не заниматься установкой самостоятельно, а прибегнуть к помощи профессионалов.

Вам потребуется:

1. Газовый шланг;
2. Два разводных ключа – можно газовых;
3. Лента-фум для герметизации резьбовых соединений;
4. Мыло или любое другое мыльное средство, для проверки герметизации подключения.

Немного теории о подключении варочной панели.

Варочная панель должна устанавливаться в сухом и хорошо проветриваемом помещении.

Кухня должна иметь вентиляционный канал для отвода продуктов сгорания. Такая система отвода состоит из решетки и вентиляционной вытяжки.

В помещение, где будет установлена поверхность, должно быть хорошо обеспечена притоком воздуха. Количество требуемого воздуха для плиты 2 м³/ч на 1 кВт мощности горелки. Минимальное пространство от газовой панели до стены должно составлять не менее 130 мм. При несоблюдении этого расстояния есть вероятность обгорания и оплавление пластика или мебели.

Шаг №1. Прежде чем приступить к монтажу варочной панели, будь-то газовая или электрическая, нужно освободить и очистить поверхность вокруг монтажного отверстия, в столешнице от опилок и сора. Обезжирить мылом, и вытереть бумажным полотенцем. Дать высохнуть.

Шаг №2. Нанесите прямоугольную прокладку вокруг края монтажных отверстий. Нажмите на прокладку по всем четырем краям до полного прилипания к поверхности столешницы. Изоляционная поролоновая прокладка поставляется вместе с поверхностью.

Не используйте в этих целях двусторонний липкий скотч. Если при установке варочной панели вы утеряли липкую ленты, то её всегда можно приобрести в интернет-магазине компании ГазСервис.

Шаг  №3. Как подключить варочную панель к газу? Все просто. Проденьте подводящие коммуникации, такие как газовый шланг, электрический шнур через монтажные отверстия в столешнице.

Шаг №4. Медленно опустите поверхность в заранее вырезанное отверстие, следите за тем, чтобы края газовой панели равномерно легли на прокладку по всем четырем краям. Небольшой зазор может пропускать воду и прочую жидкость на духовой шкаф – быть причиной короткого замыкания. Присутствие сырости под панелью может развивать плесень и отслоение краев мебели.

Шаг №5. Установите фиксаторы поверхности на резьбовые болты, чтобы длинная часть скобы заходила под столешницу. Держите скобы на месте, другой рукой заворачивайте болты отверткой по часовой стрелки до полного упора. Не переусердствуйте и не проверните болт.

Подсоединение панели к баллонам содержащие газ или к существующей газовой системе, а также последующий капитальный ремонт варочных панелей может выполнять исключительно квалифицированный специалист, имеющий право работать с газовым оборудованием при соблюдении всех правил безопасности.

Шаг №6. Для герметичного подключение к газотранспортной системе следует нанести фум-ленту на все резьбовые соединения, как на варочной поверхности, так и на газовом стояке. В газовый шланг с двух сторон вставить паронитовые прокладки.

Шаг №7

. Закрутите разъемы шланга к варочной поверхности и газовой трубе, крутите по часовой стрелке до упора гайки, затем заверните на пол оборота гайку ключом. В этом случае не стоит прилагать много усилий, так как есть вероятность продавить паронитовую прокладку и оставить утечку газа.

Газовая панель имеет трубное резьбовое соединение диаметром G1/2”, которое служит для подключения к газовой системе. Для жидкого газа (пропанбутан) на конце накручен наконечник для шланга Ø 8 x 1 мм. Провод, проводящий газ, не должен касаться металлических элементов покрытия.

Шаг №8. После окончания установки поверхности необходимо проверить на герметичность всех соединений, используя для этого, например, мыльный раствор. Для приготовления мыльного раствора смешайте жидкое мыло и воду в ведре и перемешивайте губкой до образования однородной пены.

Шаг №9. Откройте газовый вентиль, повернув ручку крана на опуске к плите, так что бы ручка была параллельно с трубой. Сожмите губку и нанесите пену на шланг. Если пена начинает пузыриться, или если вы чувствуете запах сернистого запаха газа, закройте кран и доверните гайку. Проверьте еще раз, повторяйте эти действия, пока утечка не исчезнет.

Шаг №10. Включите электрический шнур поверхности в розетку. Электроэнергия нужна для включения электроподжига поверхности. Розетка обязательно должна иметь заземление.

Подключение варочной панели к электросети самостоятельно

Главная » Электрика » Бытовая техника » Подключение варочной панели к электросети: различные схемы и способы

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Содержание

1. Как проводится установка варочной панели в столешницу своими руками: видео обзор
2. Подключение варочной панели к электросети: схемы
3. Вариант с однофазной сетью
4. Как подключить варочную панель самостоятельно: видео, 4 провода
5. Схема подключения к трехфазной сети
6. Что делать с двумя фазами
7. Как выбрать автоматы и кабели
8. Нюансы подбора вилки и розетки
9. Видео: как подключить варочную поверхность

Как проводится установка варочной панели в столешницу своими руками: видео обзор

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

• для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
• корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Схема подключения варочной плиты и духовки

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы  монтирования панели в столешницу:

• выполняются замеры, для этого прибор замеряется с помощью рулетки;
• делается разметка на поверхности столешницы;
• просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
• когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

На рисунке показан вариант монтажа конструкции в столешницу

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Для правильного подсоединения плиты применяется схема

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Это вариант изделия,  установленного в столешницу

Статья по теме:

Индукционная варочная панель: плюсы, минусы. В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

• пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
• три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
• в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
• 380 в с тремя фазами, которые могут быть различного цвета.

При монтаже важно использовать специальную схему, которая защитит от ошибок

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

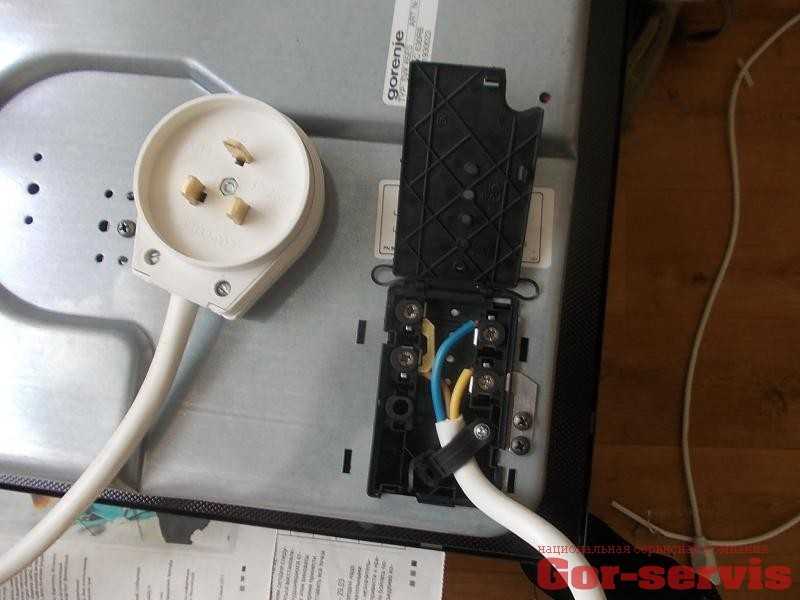

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Вариант подключения с одной фазой

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно: видео, 4 провода

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Вариант подсоединения четырех проводов

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Наглядная демонстрация трехфазного подключения

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Устройство для двухфазного подсоединения

Как выбрать автоматы и кабели

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

Схема подсоединения на примере плиты Hansa

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО.  Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Качественные кабели влияют на функционирование всего устройства

Нюансы подбора вилки и розетки

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Вариант розетки для способа с тремя фазами

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную  коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Правильный монтаж розеток

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.
