Как подключить светодиодные ленты (схема прилагается)

Светодиодные ленты становятся все более популярными в самых разных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

1 Падение напряжения

2 Параллельное соединение

3 ШИМ-усилитель

4 Как подключить одноцветную светодиодную ленту

5 Как подключить перестраиваемую белую светодиодную ленту

6 Как подключить светодиодную ленту RGB

7 Как подключить светодиодную ленту RGBW

8 Как подключить светодиодную ленту RGBCCT

9 Как подключить адресную светодиодную ленту

10 Часто задаваемые вопросы

11 Заключение

Падение напряжения

Падение напряжения на светодиодной ленте означает, что печатная плата и провода будут потреблять напряжение, в результате чего часть светодиодной ленты рядом с источником питания будет ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.

Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.

В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Дополнительную информацию о падении напряжения см. Что такое падение напряжения на светодиодной ленте?

Книга образцов светодиодных лент

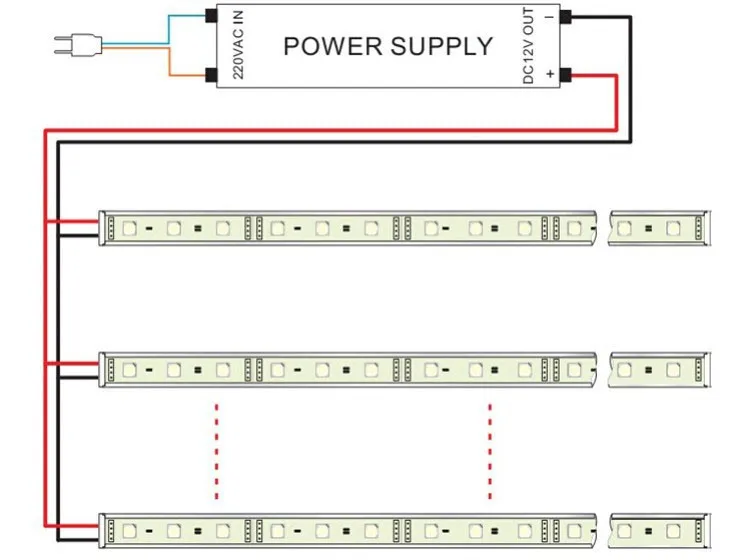

Параллельное соединение

Наиболее распространенным способом избежать проблем с падением напряжения является параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.

параллельное подключение светодиодной ленты

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

светодиодная лента на обоих концах

Быть уверенным НЕ для последовательного подключения нескольких полос к источнику питания, контроллеру или усилителю.

последовательное подключение светодиодной ленты

ШИМ-усилитель

Все светодиодные контроллеры выводят ШИМ сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.

Как подключить одноцветную светодиодную ленту

Одноцветная или монофоническая светодиодная лента является самой простой. Он имеет только два провода и может излучать свет только определенного цвета.

одноцветная светодиодная лента

Выкручивание одноцветных светодиодных лент с недиммируемыми светодиодными драйверами

Наиболее распространена одноцветная светодиодная лента, подключенная к недиммируемому источнику питания без контроллера.

Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.

параллельное подключение светодиодной ленты

Www одноцветные светодиодные ленты с диммируемыми светодиодными драйверами

Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.

Наиболее распространенными методами диммирования являются 0-10 В, симистор и DALI.

Схема подключения диммируемого светодиодного драйвера 0-10В

схема подключения одноцветной светодиодной ленты 0 10v

Схема подключения симисторного диммируемого светодиодного драйвера

схема подключения симистора одноцветной светодиодной ленты

Схема подключения диммируемого светодиодного драйвера DALI

Схема подключения одноцветной светодиодной ленты дали

Скручивание одноцветных светодиодных лент со светодиодными контроллерами

Кроме того, одноцветная светодиодная лента также может быть подключена к контроллеру для регулировки яркости.

Без ШИМ-усилителя

При подключении небольшого количества светодиодных лент с помощью светодиодного контроллера светодиодный усилитель не нужен.

Схема подключения контроллера одноцветной светодиодной ленты без усилителя

С ШИМ-усилителем

Для больших проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент.

Схема подключения контроллера одноцветной светодиодной ленты с усилителем

Скручивание одноцветных светодиодных лент с декодером DMX512

схема подключения декодера dmx512 одноцветной светодиодной ленты

Как подключить перестраиваемую белую светодиодную ленту

Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

регулируемая белая светодиодная лента

Скручивание настраиваемых белых светодиодных лент с диммируемыми светодиодными драйверами

В большинстве случаев диммируемые блоки питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет DT8 протокол для поддержки настраиваемых светодиодных лент белого, RGB, RGBW и RGBCCT.

DALI DT8 настраиваемый драйвер белого светодиода

настраиваемый белый dt8 схема подключения дали

Скручивание настраиваемых белых светодиодных лент со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

Без ШИМ-усилителя

подключение настраиваемого белого контроллера без схемы усилителя

С ШИМ-усилителем

подключение настраиваемого белого контроллера со схемой усилителя

Скручивание настраиваемых белых светодиодных лент с декодером DMX512

Как правило, для светодиодных лент с регулируемой цветовой температурой не существует специального декодера DMX512 (выход на 2 канала).

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

схема подключения настраиваемого белого декодера dmx512

Двухпроводная регулируемая белая светодиодная лента

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для двухпроводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белого светодиода.

Схема подключения 2-проводной перестраиваемой белой светодиодной ленты

Как подключить светодиодную ленту RGB

Светодиодная лента RGB имеет четыре провода, которые являются общим анодом, R, G и B.

Светодиодные полосы RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.

RGB светодиодная лента

Светодиодные ленты Wring RGB с диммируемыми светодиодными драйверами

DALI DT8 RGB светодиодный драйвер

схема подключения светодиодной ленты rgb dali dt8

Светодиодные ленты Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя

подключение контроллера rgb светодиодной ленты без схемы усилителя

С ШИМ-усилителем

Подключение контроллера светодиодной ленты rgb со схемой усилителя

Светодиодные ленты Wring RGB с декодером DMX512

Схема подключения декодера dmx512 светодиодной ленты rgb

Как подключить светодиодную ленту RGBW

светодиодная лента rgbw

Светодиодные ленты Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодов DALI DT8 RGBW

Схема подключения светодиодной ленты rgbw dali dt8

Светодиодные ленты Wring RGBW со светодиодными контроллерами

Без ШИМ-усилителя

контроллер светодиодной ленты rgbw без усилителя схема подключения

С ШИМ-усилителем

Контроллер светодиодной ленты rgbw со схемой подключения усилителя

Светодиодные ленты Wring RGBW с декодером DMX512

Схема подключения декодера dmx512 светодиодной ленты rgbw

Как подключить светодиодную ленту RGBCCT

светодиодная лента rgbcct

Светодиодные ленты Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодов DALI DT8 RGBW

схема подключения светодиодной ленты rgbcct dali dt8

Светодиодные ленты Wring RGBW со светодиодными контроллерами

Без ШИМ-усилителя

rgbcct контроллер светодиодной ленты без усилителя схема подключения

С ШИМ-усилителем

Контроллер светодиодной ленты rgbcct со схемой подключения усилителя

Светодиодные ленты Wring RGBW с декодером DMX512

Схема подключения декодера dmx512 светодиодной ленты rgbcct

Как подключить адресную светодиодную ленту

Индивидуальная адресная светодиодная лента, также называемая цифровой светодиодной лентой, пиксельной светодиодной лентой, волшебной светодиодной лентой или светодиодной лентой цвета мечты, представляет собой светодиодную ленту с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».
Для получения дополнительной информации вы можете прочитать Полное руководство по адресуемой светодиодной ленте.

Как подключить адресную светодиодную ленту SPI

Компания Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

Светодиодная лента с адресацией SPI представляет собой светодиодную ленту, которая напрямую принимает сигналы SPI и изменяет цвет и яркость света в соответствии с сигналом.

адресная светодиодная лента spi

Адресуемые по SPI светодиодные ленты только с каналом данных

адресная светодиодная лента spi с только проводом данных схема подключения

Адресные светодиодные ленты SPI с каналами данных и синхронизации

адресная светодиодная лента spi со схемой подключения проводов данных и часов

Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных

адресная светодиодная лента spi с данными и резервной схемой подключения проводов данных

Как подключить адресную светодиодную ленту DMX512

Компания Адресная светодиодная лента DMX512 представляет собой светодиодную ленту, которая принимает сигналы DMX512 напрямую, без декодера DMX512 и изменяет цвет и яркость света в зависимости от сигнала.

Адресная светодиодная лента dmx512

Прежде чем использовать адресную светодиодную ленту DMX512, вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.

схема подключения светодиодной ленты dmx512

Вы можете скачать Схема подключения светодиодной ленты dmx512 PDF версия.

Настройка адреса DMX512

Часто задаваемые вопросы

Светодиод RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Вы можете подключить к блоку питания сколько угодно светодиодных лент, но подключать их нужно параллельно и следить, чтобы суммарная мощность светодиодных лент не превышала 80% от мощности.

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Вы можете подключить несколько светодиодных лент к одному источнику питания через разъемы или проводную проводку.

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение 12 В или 24 В, поэтому вам нужен источник питания постоянного напряжения 12 В или 24 В.

Нет, трансформаторы нужны только для светодиодных лент с низким входным напряжением. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Заключение

Я считаю, что после прочтения этой статьи у вас уже есть понимание того, как подключать различные виды светодиодных лент.

LEDYi производит высококачественные Светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, для светодиодной ленты премиум-класса и светодиодной неоновой ленты, связаться с LEDYi Как можно скорее!

• LinkedIn
• Facebook
• Twitter
• Больше

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ НА 12 ВОЛЬТ

Диодные ленты бывают одноцветными (моно) и многоцветными. В первом случае подсветку можно только включить/выключить и изменить яркость, во втором — есть возможность поиграться с цветами.

Интересная статья: Как пользоваться генератором: 4 этапа работы с автономным источником электричества

Способы подключения светодиодных лент

Существуют разные технологии подключения к питанию светодиодных лент. Многое зависит от напряжения, на котором работает светотехника. В большинстве случаев это 12 или 24 В. Ленточки на 5 В менее актуальны, поскольку такого напряжения обычно хватает не более, чем на 2 метра дорожки. Для 12 и 24 вольтовых разновидностей подсветки максимальная длина в случае стандартной оснащенности составляет 5 и 10 метров, соответственно. Есть еще LED модификации, работающие от 220 В. Они подключаются без блока питания (БП), с помощью выпрямителя тока, их используют в основном для наружной подсветки зданий.

Потребность в дополнительных устройствах для подключения в виде таблицы:

Порядок подключения 12-вольтовых монохромных лент:

     1. Длина — 5 м. Схема: 220 В — БП — монолента.

     2. Длина — 10 м, один БП. После блока питания подключаем параллельно 2 моноленты по 5 м. Если подсветка удалена от БП на несколько метров, то используем кабель с двойным сечением 2х1,5 мм.

     3. Длина 10 м, два маломощных БП. Порядок подсоединения как в первом случае. Две схемы с 5-метровыми монолентами подключаем параллельно.

При наличии многоцветной ленты в схему добавляют RGB-контроллер, который устанавливают после БП.

Для синхронной работы более 2 LED-лент в одной схеме потребуются RGB-усилители.

Обзор продукции интересного бренда: Гирлянды Twinkly: обзор 10 моделей

Как подключить светодиодную ленту к выключателю

Всякая домашняя электротехника, в том числе диодная лента, должна включаться и выключаться. Светодиодную дорожку можно, конечно, просто выдергивать из розетки, но это не удобно. Гораздо логичнее задействовать выключатель. У этого прибора может быть разная конструкция:

• кнопочная или клавишная;
• с сенсором, реагирующим на прикосновение;
• с инфракрасным сенсором, реагирующим на движение руки.

Для управления многоцветными лентами используют специальные блоки, для изменения яркости — диммеры.

Выключатель устанавливают до блока питания, поскольку нет смысла постоянно держать преобразователь под напряжением. Диммеры и RGB-контроллеры монтируют после БП.

Рассмотрим, как подключить одноцветную светодиодную ленту к компактному выключателю, который идет с бра, торшерами и другой переносной светотехникой. Алгоритм подключения:

• Соединяем вилку и БП проводами. Для этого подойдет двужильный кабель сечением 1,5х2 мм. На преобразователе выбираем клеммы для подключения 220 В, их часто обозначают L и N.
• Кабелем 1,5х1 мм или толще соединяем БП с диодной лентой. На стороне преобразователя провода обжимаем клеммами, на стороне LED-ленты — припаиваем или используем двухконтактный коннектор. Скрутки делать нежелательно. В этих соединениях обязательно соблюдаем полярность.
• Проверяем, работает ли лента. Если светится — переходим к завершающему этапу. Разрезаем толстый кабель и врезаем в него переключатель.

По такой же схеме подключают моноленту через настенный выключатель.

Экономим электричество: Как экономить электроэнергию — 8 советов для «умного» потребления

Как подключить светодиодную ленту к повербанку

Ленточную светотехнику есть смысл запитывать от повербанка не только из-за отключений света.

Такой тандем актуален для туристов, для подсветки велосипеда, одежды или рюкзака в целях безопасности и т.п. Итак, как же подключить светодиодную ленту к обычному повербанку? Есть 2 варианта:

• Покупка диодной ленты на 5 вольт. В этом случае вольтаж повербанка и источника света совпадает. Такие ленточки продаются с разъемами Usb. Стандартный интерфейс дает возможность подключиться к обычному телефонному БП, повербанку или ноутбуку.
• Использование переходника с 5 вольт на 12. Повышающие модули бывают для перехода на конкретный вольтаж (9, 12 В и т.д.), а также регулируемые. На регулируемых можно настраивать выходное напряжение. Переходник похож на флешку, с одной стороны у него разъем Usb, с другой – контакты, к которым припаивают провода, идущие к ленте.

Если есть возможность выставить напряжение, лучше выбрать 10-11 В, чтобы светодиоды не грелись. Если метровая лента потребляет 0,5 А в час, то повербанка на 10 000 мАч хватит примерно на 20 часов.



Сравним эффективность освещения с помощью ленточных светодиодов и установленных в лампы.

Таблица LED-лент:

Таблица ламп:

Чтобы заменить одну светодиодку на 12-15 Вт, понадобится от 2 до 8 метров ленты со светодиодами SMD2835.

Подключаем электрогенератор: Как подключить генератор к дому 3 способами

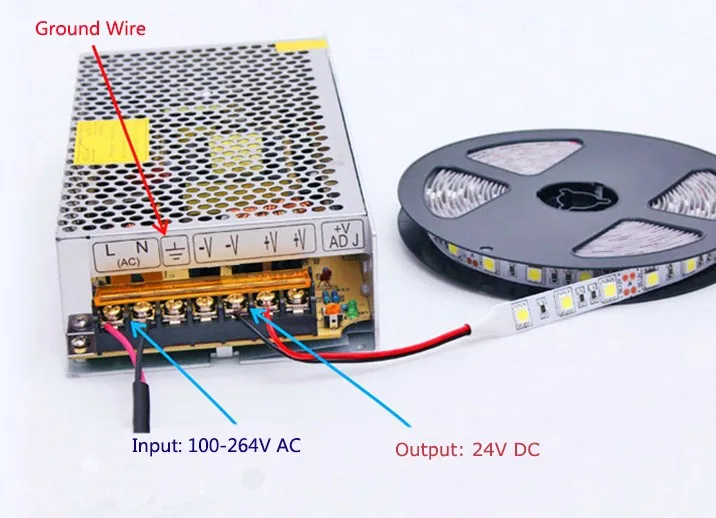

Как подключить светодиодную ленту к блоку питания

Первым делом нужно выбрать БП. Преобразователи отличаются в зависимости от выходного напряжения. При выборе БП также учитывают мощность 1 м ленты и ее длину. Мощность зависит от типа и количества светодиодов. Приведем пример расчета для LED-ленты на 12 В. Пусть 1 м подсветки потребляет 4,8 Вт, общая длина — 5 метров. В этом случае 4,8*5+20%=28,8 Вт. В расчете добавили 20%, чтобы не застали врасплох скачки напряжения в сети.  Блоков питания на 28,8 Вт не бывает, поэтому берем преобразователь на 36 Вт.

Как подключить низковольтную светодиодную ленту к блоку питания рассказано в начале статьи. Здесь стоит упомянуть пару нюансов:

• Для регулировки выходного напряжения производители на БП устанавливают винты. Если подключенный мультиметр показывает больше 12 В, имеет смысл прикрутить вольтаж до нормы или даже до 10-11 В.
• Если требуется запитать 2 ленты, нужно использовать схему не последовательного, а параллельного подключения. Мощности БП должно хватать на обе LED-ленты. С подключением большего количества светящихся дорожек аналогичная ситуация. При необходимости можно задействовать несколько БП.

Выбираем светодиодки: Светодиодные лампы — как выбрать по 7 характеристикам

Техника безопасности

Как безопасно подключить диодную ленту? Оградить себя и своих близким от неприятностей поможет соблюдение следующих правил:

• Не подключайте открытую LED-ленту на улице, она предназначена только для монтажа внутри помещения.
• Перед подключением желательно проверить работоспособность ленты, но нельзя держать ее включенной в катушке больше 10 секунд. В таком положении светодиоды не могут нормально отдавать тепло, что приведет к перегреву.
• На LED-ленту должно подаваться питание, соответствующее ее техническим характеристикам. Превышение напряжения — еще одна причина перегрева.
• Разрезайте ленту только в предназначенных для этого местах.
• При подключении соблюдайте полярность.
• Избегайте растяжения и перекручивания ленты. Минимальный радиус изгиба — 3 см.
• Не стыкуйте две полосы — подключайте их параллельно.
• Избегайте монтажа на нагревающиеся поверхности ламп, светильников и другие места, на которые попадает тепло от электроприборов.
• При монтаже LED-лент, мощность которых превышает 10 Вт/м, используйте дополнительный теплоотвод. Для этого подойдет, например, алюминиевый профиль.

В заключение несколько слов о приклеивании диодной ленты. Низковольтная продукция на обратной стороне имеет клеевую основу. Чтобы добраться до нее, нужно снять тонкую защитную пленку. Перед монтажом обезжирьте поверхность и дайте ее просохнуть. Клеить светящуюся полосу удобно по направлению к себе. Прижимать ее нужно между светодиодами. Для надежной фиксации после монтажа включите подсветку на 15-30 минут, чтобы она немного прогрелась, а затем выключите и прожмите повторно.

Ремонтируем гирлянду: Как отремонтировать гирлянду: 4 варианта действий

Как разрезать и соединить водонепроницаемые светодиодные ленты?

Во время установки водонепроницаемых светодиодных светильников длина светодиодной ленты не всегда соответствует нашим намерениям по установке, знание того, как разрезать и соединить водонепроницаемые светодиодные ленты, может помочь нам лучше применить внутреннюю или наружную систему светодиодного освещения. Как обращаться с водонепроницаемыми светодиодными лентами — это то, что мы должны знать, когда используем их на открытом воздухе или во влажных помещениях.

Во-первых, светодиодные ленты, которые мы продаем, имеют три степени водонепроницаемости. Поверхность водонепроницаемой светодиодной ленты со степенью защиты IP65 покрыта полиуретановым клеем или силиконовым клеем для водонепроницаемости светодиодных ламп и других электронных компонентов, водонепроницаемая светодиодная лента со степенью защиты IP67 обернута полым силиконовым рукавом, а водонепроницаемая светодиодная лента со степенью защиты IP68 обернута в силиконовой втулке, заполненной силиконовым клеем.

Изображение, чтобы узнать, что такое водонепроницаемые светодиодные ленты

Как разрезать водонепроницаемые светодиодные ленты?

Найдите линию отреза водостойкой светодиодной ленты и отрежьте, этот принцип применим ко всем водостойким светодиодным лентам, затем покройте торцевую заглушку силиконовым клеем, чтобы получить герметичную среду. Если вы хотите перейти к другим операциям после резки водонепроницаемой светодиодной ленты, см. ниже.

Cut Водонепроницаемая светодиодная лента IP65Cut Водонепроницаемая светодиодная лента IP67Cut Водонепроницаемая светодиодная лента IP68

Как подключить водонепроницаемые светодиодные ленты?

Беспаечные разъемы для светодиодов обеспечивают быстрое, надежное и безопасное соединение, просты в использовании и подходят для пользователей, не умеющих паять.

2.1 Как подключить водонепроницаемые светодиодные ленты IP65?

Для водонепроницаемых светодиодных лент, используемых в сухих помещениях, вы можете напрямую использовать беспаечные соединители для соединения двух лент вместе.

1. Откройте колпачок разъема и вставьте две водонепроницаемые светодиодные ленты с двух сторон разъема соответственно, при этом нет необходимости удалять защитный силикон. Клей на части полосы, вставленной в разъем, необходимо оторвать, и обратите внимание на выравнивание положительного и отрицательного полюсов, не подключайте их в обратном порядке.

2. С помощью плоскогубцев закройте колпачок и убедитесь, что водонепроницаемые светодиодные ленты зафиксированы основанием разъема, чтобы установить электрическое соединение.

Соедините две водонепроницаемые светодиодные ленты с помощью разъема. Соедините водонепроницаемую светодиодную ленту и провода.

Для соединения с неровными поверхностями можно использовать два непаянных разъема и кусок оголенного провода.

1. Вставьте водонепроницаемую светодиодную ленту и провода в разъем, нет необходимости зачищать изоляцию проводов.
2. Убедитесь, что положительный и отрицательный полюсы водонепроницаемой светодиодной ленты и проводов совпадают.
3. Закройте прозрачную крышку плоскогубцами или другими инструментами, пока она полностью не сядет на обе стороны основания.
4. Сделайте то же самое на другом водонепроницаемом светодиодном разъеме.

2.2 Как подключить водонепроницаемые светодиодные ленты IP67?

После обрезки водонепроницаемой ленты светодиодных фонарей до нужной длины вставьте ленту в разъем, закройте колпачок и введите силиконовый клей через отверстие для инъекции, убедитесь, что клей полностью введен в пространство разъема, чтобы Защитите светодиодную ленту от воды и влаги.

Соедините водонепроницаемую светодиодную ленту IP67 и провода Соедините водонепроницаемые светодиодные ленты IP67 вместе

2.3 Как подключить водонепроницаемую светодиодную ленту IP68?

Когда водонепроницаемая светодиодная лента простирается до определенного положения и ее необходимо установить в нескольких направлениях одновременно, как решить эту проблему? Можно ли соединить несколько водонепроницаемых светодиодных лент вместе? Шунтирующий разъем для светодиодной ленты может выполнять эту функцию. И вы можете использовать водонепроницаемый удлинитель, чтобы увеличить расстояние между двумя водонепроницаемыми светодиодными лентами. Чтобы узнать больше о водонепроницаемых аксессуарах со степенью защиты IP68, нажмите здесь.

Как припаять водонепроницаемые светодиодные ленты?

Приварка проводов к водонепроницаемым светодиодным лентам или пайка двух водонепроницаемых светодиодных лент требует некоторых теоретических и практических знаний.

3.1 Как припаять водонепроницаемые светодиодные ленты IP65?

1. С помощью ножа снимите силиконовый водоотталкивающий слой рядом с местами пайки линии разреза и добавьте олово в места пайки и проводов соответственно.
2. Нагрейте паяльник, чтобы соединить олово паяных соединений и проводов, подождите, пока олово остынет, и осторожно потяните провод, чтобы проверить, прочно ли соединение.
3. Затем склейте соединительные стыки и наденьте термоусадочную трубку, чтобы убедиться, что ее можно поместить во влажную или брызгаемую среду.

3.2 Как припаять водонепроницаемые светодиодные ленты IP67?

После разрезания водонепроницаемой светодиодной ленты со степенью защиты IP67, поскольку светодиодная лента обернута только в силиконовый рукав, ее можно вытащить, как при сварке светодиодных лент со степенью защиты IP20, которые не являются водонепроницаемыми. Будь то сварка двух водонепроницаемых светодиодных лент или сварка водонепроницаемых светодиодных лент и проводов, необходимо надеть термоусадочные трубки на соединительные детали и герметизировать их клеем.

3.3 Как припаять водонепроницаемые светодиодные ленты IP68?

Метод сварки водонепроницаемой светодиодной ленты IP68 такой же, как и у ленты IP65. Сначала необходимо снять водонепроницаемый слой с соединительных частей. Конкретные шаги см. в приведенном выше содержании о том, как паять светодиодные ленты IP65.

Видео о том, как сварить светодиодные ленты

Как установить светодиодные ленты

Светодиодные ленты невероятно универсальны благодаря своей способности изгибаться, а некоторые даже подрезаться до разных размеров. Светящиеся ленты Philips Hue обеспечивают интеллектуальное декоративное освещение, которое адаптируется к интерьеру вашего дома, — от эффектных элементов, таких как зеркала и произведения искусства, до подсветки экрана телевизора или компьютера.

Установка световых полос

Световые полосы Philips Hue могут быть умными, но (к счастью!) их установка проста. Обратите внимание, что градиентная световая полоса Play — это совсем другой тип световой полосы — она создана для вашего телевизора и специально разработана для объемного освещения.

Следуйте этому пошаговому руководству, чтобы за считанные минуты настроить внутренние или наружные полосы света.

Шаг 1: Измерьте пространство

Измерьте площадь, чтобы определить общую длину необходимой световой полосы. Обязательно учитывайте любые изгибы или искривления вокруг поверхностей. Не забудьте убедиться, что ваш фонарь легко достанет до розетки!

Шаг 2. Проверьте свои световые полосы

После того, как вы приобрели нужное количество световых полос и удлинителей, проверьте их, чтобы убедиться, что они работают правильно перед установкой. Подключите и прикрепите любые удлинители, чтобы проверить свет, а затем отключите свет, прежде чем начать их установку.

Шаг 3: Проверьте свой внешний вид

Хотите полосу света под барной стойкой или кухонным островом? Или тот, который следует за вашей садовой дорожкой? Какой бы ни была ваша идея, протестируйте ее перед тем, как приступить к реализации — возможно, вам придется скорректировать свой первоначальный план. Получите помощь от кого-то еще, чтобы сделать это, чтобы вы могли отступить и убедиться, что вы довольны этим.

Шаг 4: Отрежьте ваши световые ленты по размеру (необязательно)

Светодиодные ленты состоят из нескольких отдельных цепей. Обозначенные линии разреза отмечают конец одного контура и начало другого. Режьте только по этим линиям, чтобы ваши световые полосы продолжали работать правильно.

Шаг 5. Закрепите световые полосы на месте

Световые полосы Philips Hue для внутреннего освещения поставляются с клейкой основой, поэтому их можно легко прикрепить к любой твердой поверхности. Незаметно прокладывайте проводку вдоль плинтусов, внутри шкафов или по внешним краям стен. Вы даже можете использовать торцевые заглушки панелей или скрытые крышки проводов для более чистой отделки.

Чтобы закрепить уличные световые ленты Philips Hue на перилах, вдоль столбов или ограждений, используйте прилагаемые монтажные зажимы, которые упрощают установку. Вы также можете втыкать полосы в почву вдоль дорожек или между клумбами — монтажные зажимы не требуются.

Управление светодиодными лентами

Внутренние световые ленты Philips Hue работают либо через Bluetooth, либо через мост Hue Bridge — что бы вы ни выбрали, вы сможете управлять своими светодиодными лентами с помощью приложения Hue, смарт-аксессуаров или голоса.
