Как подключить цветную светодиодную ленту с пультом: схемы и способы подключения

Содержание

1 Преимущества и недостатки RGB ленты
2 Что нам потребуется для подключения RGB ленты
3 Как выполнить подключение RGB ленты через контроллер
- 3.1 Основные схемы подключения RGB-ленты
4 Основные ошибки при подключении

Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

Простота монтажа.
Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
Удобство использования, компактность.
Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
Отсутствие защиты от механических повреждений.
Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования. Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали.

Что нам потребуется для подключения RGB ленты

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.

Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения.

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

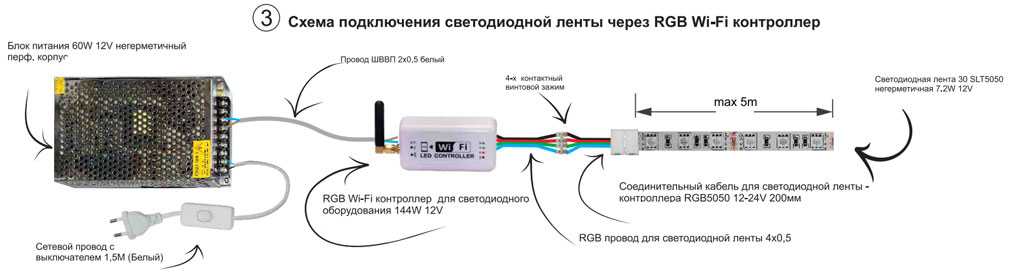

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания.

Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.

потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Основные ошибки при подключении

Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.

Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
Неверное последовательное соединение отрезков ленты, длиной более 5 м. Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания.
Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.

Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.

Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.

Как подключить светодиодную RGB ленту

При подключении обычной монохромной ленты следует придерживаться трех основных правил:

подключение выполняется параллельно отрезками не более 5 метров

лента монтируется на алюминиевый профиль

блок питания выбирается всегда с запасом по мощности

Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

RGB контроллер

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:
B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:

1Блок питания
2Контроллер
3Светодиодная лента RGB

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

Также присутствуют и клеммы подключения питания:

VDD или “+”

GND или “-“

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

В итоге у вас должна получиться последовательность:

1Блок питания
2Контроллер
3Светодиодная лента №1
4Усилитель
5Светодиодная лента №2

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Кстати, такого же миниатюрного размера может быть и сам контроллер.

Ошибки подключения

1Неправильная последовательность:

контроллер – блок – лента (должно быть: блок – контроллер – лента) или

блок – усилитель – контроллер – лента (правильно: блок – контроллер – усилитель – лента)

2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Как установить светодиодную ленту RGB, меняющую цвет

Требуемый уровень квалификации: Начальный/средний

Примечание: ВСЕГДА консультируйтесь с электриком перед выполнением каких-либо электромонтажных работ. Это руководство, и его нельзя использовать вместо услуг лицензированного электрика.

Установка светодиодных лент RGB, меняющих цвет, является относительно простой задачей. Ниже перечислены предметы, которые вам понадобятся:

1. Светодиодная лента RGB с изменением цвета нужной длины

2. Пульт дистанционного управления светодиодной RGB-подсветкой

3. Беспаечные разъемы RGB LED

4. Источник питания светодиодной ленты

Щелкните правой кнопкой мыши, чтобы загрузить – Руководство по установке беспаечного разъема RGB

Выбор правильного источника питания для светодиодов:

Наша светодиодная лента RGB потребляет 12 вольт и 2,2 Вт на фут. Таким образом, если вы хотите установить 13 футов светодиодных полос RGB, меняющих цвет, вам понадобится блок питания мощностью 28,6 Вт. Помните, что ватты, разделенные на вольты, равны амперам. Таким образом, простое вычисление подскажет вам, какой блок питания вам нужен.

Итак: 28,6 Вт / 12 В = 2,38 А

Как правило, вам необходимо использовать блок питания с максимальной нагрузкой на 20 % больше, чем необходимая нагрузка, чтобы устройство не перегревалось и функционировало эффективно. Для приведенного выше примера вам понадобится блок питания на 4 ампера.

Дополнительную информацию можно найти в разделе «Выбор блока питания для светодиодов».

Установки RGB для дальней связи с усилителями

Установка светодиодной полосы RGB, меняющей цвет, на блок управления

К пульту RGB вам нужно будет подключить непаянный разъем LED RGB или дополнительный провод RGB. Убедитесь, что вы сняли пластик с провода, чтобы обнажить достаточное количество оголенного провода для надежного соединения. Используйте винтовые клеммы, чтобы затянуть провод. Убедитесь, что метки (+), R, G и B на полосе совпадают с метками на блоке управления RGB.

После подключения RGB-подсветки пришло время установить блок управления на блок питания. Есть две клеммы для подключения (+) и (-) входов постоянного тока от вашего блока питания. Убедитесь, что питание выключено, когда вы устанавливаете драйвер.

После двойной проверки соединений включите питание и используйте пульт дистанционного управления для управления светодиодными лентами.

Если у вас не горят фары:

Цвет провода не всегда имеет значение! Убедитесь, что вы следуете положительной стороной гибкой полоски вниз через провод беспаечного разъема к источнику питания. Красный/черный может означать (+) или (-) в зависимости от того, к какой стороне гибкой светодиодной ленты вы подключили разъем. При установке RGB убедитесь, что разъемы расположены правильно, а правильные цвета подключены к нужным клеммам.
Другая распространенная проблема заключается в том, что разъем для пайки может быть установлен вверх ногами; повторите шаги, описанные выше, и повторите попытку.
Также убедитесь, что лоток полностью закрыт на разъемах без пайки. Быть нежным!
Проверьте источник питания и убедитесь, что он подключен правильно, а также правильно (+) и (–).

Как установить светодиоды, меняющие цвет, в комнате

Подсветка настроения стала популярной тенденцией в наши дни. Многие люди, особенно создатели контента и геймеры, устанавливают меняющие цвет светильники в своих спальнях и гостиных. Самым популярным декоративным освещением для дома своими руками являются полосы RGB, которые доступны по цене и настраиваются для вашей комнаты и области применения.

В этом учебном пособии мы шаг за шагом рассмотрим установку светодиодных лент RGB по всей комнате. Для успешной установки светодиодной ленты требуется всего лишь немного ПЛАНИРОВАНИЕ , чтобы убедиться, что у вас есть полосы нужной длины, а также совместимый контроллер и блок питания. Затем вы можете СОЕДИНИТЬ планки с купленными разъемами и перемычками или пайкой. Закончите к УСТАНОВКА полос с несколькими советами от наших экспертов, которые помогли с тысячами проектов полос RGB. Все это и многое другое будет рассмотрено в этом РУКОВОДСТВЕ «Сделай сам», чтобы сделать этот процесс более управляемым.

Инструменты и материалы

Инструменты

Блокнот и карандаш
Рулетка
Ножницы
*Дополнительно: Паяльник и припой

Пошаговые инструкции

Шаг 1: Спланируйте и измерьте площадь

Здесь вы измеряете и планируете, где будут проходить ваши полосы света и соединения. Крайне важно принять к сведению длину полосы и необходимую длину от источника питания, чтобы добраться туда. Этот процесс может быть простым, если вы работаете только с полосой одной длины. Тем не менее, для большинства проектов требуется несколько длин или, по крайней мере, пара зазоров или углов, которые можно обойти. Вам нужно спланировать эти секции и то, как вы будете соединять их вместе или подключать к источнику питания по отдельности.

Шаг 1 ПРОФЕССИОНАЛЬНЫЕ СОВЕТЫ

Важно спланировать установку, прежде чем делать что-либо еще. Нарисуйте грубый набросок области, отметив, куда будет идти свет и откуда вы планируете его запитать.
Обязательно учитывайте расстояние от источника питания до места начала светодиодной ленты и расстояние между лентами. Для заполнения любого из этих зазоров потребуются перемычки или дополнительный провод.

Шаг 2. Выбор ленты RGB

Поиск светодиодных лент может очень быстро вас ошеломить. Есть масса различных вариантов на ваш выбор. Они могут быть основаны на их цвете, размере, плотности и т. д. Только в RGB, меняющих цвет полосах, у вас есть несколько различных «цветовых» вариантов:

RGB, неадресуемый : каждый светодиод полоса может отображать красный, зеленый, синий или все три (белые) линии, управляемые тремя входными линиями питания… по одной для каждого цвета. Все светодиоды отображают один и тот же цвет одновременно, но цвет изменяется при изменении напряжения, подаваемого на каждый из трех входов питания. Это тип, с которым мы больше всего работаем здесь, в LEDSupply, и он рассматривается в этом руководстве.
RGB, адресуемый : То же, что и выше, но каждый светодиод имеет линию управления, которая может индивидуально запускаться для эффектов погони и стробирования. ПРИМЕЧАНИЕ. Этот тип в настоящее время находится в стадии разработки, но еще не предлагается в LEDSupply .
RGBW или RGBWW : объединяет белые цвета одного цвета в полосу RGB, предоставляя еще больше возможностей. Вместо 3 линий электропередач в этом типе их 4.

Плотность ленты

Плотность светодиодных лент различается, т. е. количество светодиодов на фут (или метр). Обычная плотность, которую мы предлагаем для RGB-светильников:

Стандартная плотность : 30 светодиодов/м
Высокая плотность : 60 светодиодов/м
RGB + белая полоса: 96 светодиодов/м (чередование RGB/одноцветные диоды)

показаны одноцветные полосы, но плотность такая же, как и у полос RGB.

Более высокая плотность дает больше света, но также потребляет больше энергии (подробнее о мощности в шаге 3). Большинство применений в спальне, меняющих цвет, лучше использовать с 30 светодиодами/м, так как вы не хотите переусердствовать с яркостью, но вы можете увеличить плотность за счет более просторных площадей.

Водонепроницаемость и неводостойкость

Водонепроницаемость полосок зависит от области применения. Например, установка их в спальне — это сухое помещение, поэтому гидроизоляция не требуется. Если вы должны были установить в ванной комнате или на кухне, где может быть немного влаги, вы можете подумать о том, чтобы выбрать водостойкий или водонепроницаемый.

Шаг 3. Поиск совместимого блока питания

Этот шаг очень важен и требует математических расчетов!

Вы должны знать требуемое входное напряжение и максимальную мощность, потребляемую вашей RGB-лентой, чтобы выбрать блок питания, который будет работать. Номинальная мощность сильно зависит от длины полосы (шаг 1) и типа полосы (шаг 2), поэтому вы можете понять, почему мы должны ждать до шага 3, чтобы добраться сюда.

Напряжение

Проверьте полоски освещения на соответствие требованиям к напряжению. Наши световые ленты здесь работают от 12-24 вольт постоянного тока, что типично для большинства гибких световых полос, меняющих цвет.

Мощность

Компания LEDSupply предоставляет таблицы мощности на каждой странице ленты, как показано ниже. Мы делаем это, чтобы дать вам наиболее точную оценку мощности, чтобы вы могли указать свой источник питания как можно лучше.

Многие производители указывают ленточные светильники с единичной мощностью Вт на метр , исходя из их автономной длины 1 м. Для наших полос это 7,2 Вт для стандартной плотности и 14,4 Вт для высокой плотности.

Однако при большей длине эти полосы работают более эффективно. Вы можете увидеть это в таблице как 9футов составляет 17,1 Вт и 27,2 Вт соответственно. Девять футов — это 2,7432 метра (видно при преобразовании во 2-м столбце), поэтому мы делим эти суммы на это значение и видим, что оно составляет 9 футов. наши ленты на самом деле потребляют всего 6,23 Вт/м и 9,9 Вт/м.

Вы можете видеть, как быстро можно переоценить свои источники питания, придерживаясь статического значения Ватт на метр; со светодиодными лентами это значение постоянно меняется. Именно поэтому мы создали эти таблицы, чтобы помочь ВАМ , покупателю.

Шаг 3 СОВЕТ ПРОФЕССИОНАЛА

Если у вас есть промежуточное число, которое не находится в таблице, например 14 футов — лучше всего рассчитать это, добавив мощность для 12 футов. длины и 2 фута. длины, поэтому для полосы 30 светодиодов/м это будет 26,85 Вт.
Если у вас есть несколько небольших длин (<1 фута), лучше просто придерживаться статического числа Вт на метр, так как это будет учитывать весь ток, который вам нужен. Как мы узнали, ленточные фонари менее эффективны при меньшей длине.

Правило 20% накладных расходов

Рекомендуется оставлять немного дополнительного места для блока питания. Припасы редко любят постоянно работать на 100% максимум. Чтобы убедиться, что мы этого не делаем, мы обычно умножаем мощность нашей полосы на 1,15–1,2, чтобы получить немного большую мощность, которую нужно искать в источнике питания.

Таким образом, если бы я питал 14 футов из приведенного выше примера, мне понадобился бы как минимум блок питания (26,85 Вт * 1,2) 32,22 Вт .

ПРИМЕЧАНИЕ по источнику питания типа

Существует два различных способа подключения к сети переменного тока 110 В. Самый простой способ — использовать импульсный блок питания, который можно подключить непосредственно к стандартной настенной розетке. Вы знаете, как тип, который питает ваш ноутбук.

Например, Mean Well GST представляет собой настольный блок питания, который подключается непосредственно к стандартной бытовой розетке, а на противоположном конце имеется штепсельное соединение, которое можно подключить непосредственно к контроллеру RGB-полосы.

Второй метод требует прямого (жесткого) подключения к сети 110 В с блоком питания. При работе с готовой продукцией в доме клиенты обычно не хотят, чтобы свет был подключен к розетке, а скорее был спрятан и вне поля зрения. Эти блоки питания подключаются напрямую к 110 В переменного тока, а затем преобразуют его в 12 В постоянного тока для безопасного освещения ваших светодиодных лент. ** При установке блоков питания соблюдайте местные электротехнические нормы и правила

Шаг 4. Поиск контроллера RGB-полосы

Для работы полос RGB требуется контроллер. Доступно множество контроллеров в зависимости от метода управления и размера. Выберите управление полосами с помощью простого портативного пульта дистанционного управления или, возможно, через Wi-Fi с помощью простого приложения на вашем смартфоне.

Как и блоки питания, контроллеры имеют максимальную номинальную мощность. Вы должны убедиться, что ваш контроллер может работать с мощностью ваших ленточных огней. Для этого проверьте максимальную силу тока контроллера. Умножьте это на входное напряжение, и вы получите максимальную мощность, которую может выдержать контроллер. (иногда сила тока будет указана для каждого канала, полосы RGB имеют три канала, поэтому умножьте это число на 3, чтобы получить приблизительное представление о максимальной силе тока, которую он может выдержать)

В таблице ниже показаны варианты контроллера RGB от LEDSupply:

Шаг 5: Как соединить светодиодные ленты вместе?

При установке RGB-светильников по всей комнате можно легко разрезать и соединить две или более полос.

Это можно сделать двумя способами; с помощью разъема или пайки их вместе. Пайка всегда лучший вариант, так как она обеспечивает наиболее надежное соединение. Однако современные соединители далеки от того, с чем мы привыкли работать.

Когда вы разрезаете полосу RGB по меткам разреза, у вас остается плоский конец с четырьмя точками подключения (те самые маленькие медные контактные площадки):

+12V: это общая положительная линия трех цветов на полоса.
R: Красная линия управления
G: Зеленая линия управления
B: Синяя линия управления

Эти четыре линии подаются с вашего контроллера в начале цикла, поэтому они должны продолжать работать до конца цикла, чтобы все ваши полосы совпадали по цвету. это твой ОДНО ПРЕДУПРЕЖДЕНИЕ , чтобы убедиться, что вы не пересекаете провода; использование 4-жильного провода между ними обычно является лучшим методом. Разъемы

RGB имеют 4 контакта на стороне зачистки, которые проходят через эти медные площадки для пайки и обеспечивают надежное соединение. На другом конце вы вставляете соответствующий провод, как только вы убедитесь, что провода находятся в правильных пазах, вы можете зажать его, и разъем обеспечит надежное соединение.

Повторите этот процесс для любых разрывов светодиодных лент. УБЕДИТЕСЬ, что подключение не превышает максимальную длину полосы RGB. Обычно это 10 метров для стандартной плотности и 5 метров для высокой плотности.

Шаг 5: Подключение лент к источнику питания

Сначала ленты подключаются к контроллеру светодиодной ленты. Обязательно соедините их так, чтобы стрелки на полосе RGB совпадали.

Затем подключите блок питания к контроллеру. Большинство наших контроллеров имеют вилку 2,1 мм. Если вы не используете подключаемый блок питания, вы все равно можете закрепить штекер 2,1 мм на конце с помощью этого разъема.

Наконец, подключите 110-120 В переменного тока к источнику питания. При жестком подключении ПОЖАЛУЙСТА, убедитесь, что питание отключено при подключении.

Шаг 6: Установка

После пяти длинных шагов и тысячи слов мы готовы к установке ленточных светильников. Теперь вы можете видеть, что планирование — это большая часть битвы с проектами RGB-полос.

Первым делом необходимо очистить любую поверхность, по которой будут ложиться сами светодиодные ленты. Это удалит жир и пыль перед тем, как мы приклеим полосы, обеспечив наилучшее крепление ленты.

Полоски поставляются с клейкой основой, так что это просто, но не торопитесь. Поспешное выполнение этого шага может привести к тому, что готовое изделие будет выглядеть неаккуратно, поэтому уделите время тому, чтобы полоска шла ровно и гладко на каждой поверхности, к которой вы ее приклеиваете.

Установка светодиодной ленты – ПРОФЕССИОНАЛЬНЫЕ СОВЕТЫ

Перед установкой выполните все соединения между лентами. Это гарантирует, что вам не придется возиться с полосками, когда они уже установлены, что может привести к отторжению клея.
После выполнения подключений рекомендуется быстро подключить тест-полоски к контроллеру и источнику питания для быстрой первоначальной проверки. Это сэкономит нам время от необходимости исправлять плохое соединение, если мы обнаружим его после установки.
Затем смонтируйте полосы в нужных местах, убедившись, что все они подключены, или каждая отдельная ветвь имеет 4-контактную точку подключения.
