Содержание

Схема подключения дифавтомата: селективная, проверка

Одним из основных элементов электрической сети является дифавтомат. Он может защитить человека, а также электрооборудование от различных аварийных ситуаций, возникающих при эксплуатации электроприборов. Для корректной работы защитного устройства необходимо правильно подключить данное устройство. При этом необходимо обладать специальными знаниями. Основополагающей этих знаний является схема подключения дифавтомата.

Схема подключения дифавтомата

Для начала следует определить, какая электрическая сеть существует в квартире. Существуют однофазные, трехфазные, с заземлением или без. Далее необходимо определить, какой дифавтомат поставить: двухполюсный или четырехполюсный.

Подключение с заземлением

Для электрической системы, имеющей одну фазу и напряжение в 220 вольт, устанавливается двухполюсный дифавтомат. В такой системе устройство можно подсоединить после электрического счетчика. Если же нужно установить данный прибор в электролинии, имеющей три фазы, заземление и напряжение в 380 вольт, то следует устанавливать четырехполюсное устройство.

Первый вариант

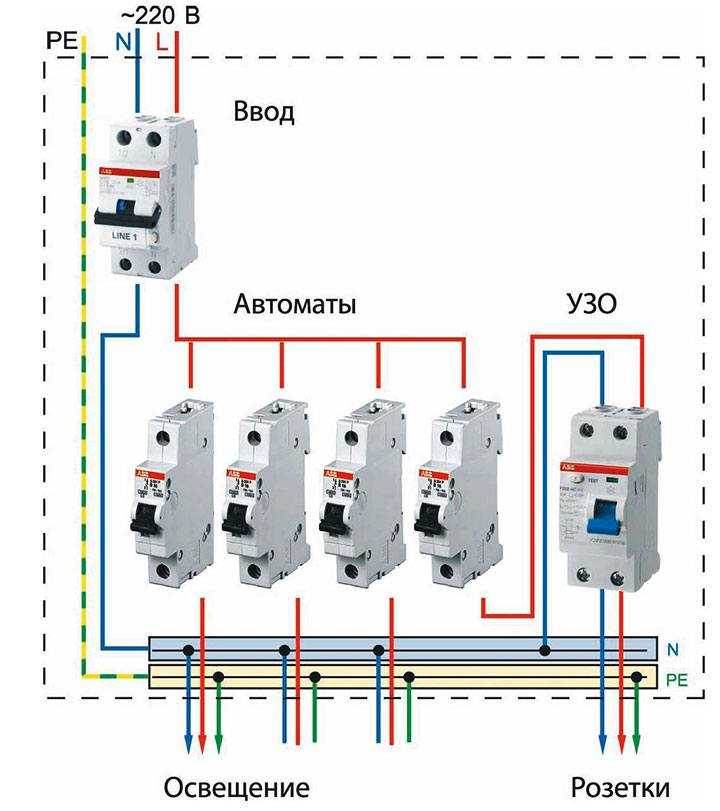

Самая простая схема подключения дифавтомата заключается в том, что один мощный автомат ставится на вводном щитке. И он защищает полностью все жилище. Если возникнет аварийная ситуация, то обесточена будет полностью вся квартира.

Минус данной схемы: затруднение определения причины срабатывания, а также участка цепи, на котором возникла проблемная ситуация. В этом случае заземленный проводник располагается отдельно и подсоединяется к заземляющей шине. К ней подключены все заземляющие провода от электрических приборов. При этом нулевой проводник, идущий от дифавтомата, запрещается подсоединять с прочими нейтральными проводниками.

Второй вариант

Следующий вариант подключения защитного устройства более надежный, так как в этом случае один дифавтомат защищает отдельную группу проводов. Если возникнет аварийная ситуация, то сработает одно защитное приспособление и обесточит один участок электрической сети. На других участках все будет функционировать, как и прежде.

Минусом данной схемы является себестоимость проекта, в связи с приобретением нескольких защищающих устройств.

После того как произведен выбор нужной схемы следует приступить к непосредственной установке устройства. Данный процесс не очень трудоемкий и займет немного времени, при этом необходимо выполнить следующие этапы:

  • Проверить корпус дифавтомата, чтобы не было на нем сколов и трещин. Это может послужить причиной некорректной работы устройства.
  • Необходимо обесточить всю электрическую систему в доме. При этом следует воспользоваться индикаторной отверткой и убедиться в отсутствии электроэнергии.
  • Защитное устройство следует устанавливать непосредственно на дин-рейку.
  • Воспользоваться специальными инструментами для снятия изоляционного слоя. Это нужно, чтобы не повредить токопроводящие жилы и снять изоляцию с проводов.
  • Подсоединить провода фазы и ноля в соответствии со схемой, в специальные гнезда. При этом входящие жилы должны подсоединяться сверху.

Последний этап заключается в проверке работоспособности защитного устройства путем включения электрического питания.

Как определить где фаза, ноль и земля. Цвета проводов вам помогут.

Перед тем как устанавливать дифавтомат следует произвести тестирование прибора, нажав кнопку Тест. Если прибор в рабочем состоянии, то устройство отключиться, в случае не срабатывания прибора, такой дифавтомат следует заменить.

Подключение без заземления

В устаревших зданиях, где отсутствует заземляющий проводник и используется двухпроводная электросеть, дифавтомат послужит заменой заземляющего проводника. И сможет защитить электрическую линию от утечки тока.
Подключение дифавтомата в такой сети производится сверху, а нагрузка присоединяется снизу. При этом необходимо соблюдать правила подключения фаз и полярность.

Дифференциальные автоматы

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Защитное устройство должно подсоединяться в разрыве двух проводников. В противном случае, если проводник подсоединили, минуя устройство, это приведет к частому срабатыванию. Фазный и нулевой проводники розетки должны идти от одного дифавтомата. Также группа приборов одного дифавтомата, не должна пересекаться с проводниками из другой группы, подключенных к другому дифавтомату.

Селективная схема подключения дифавтомата

Принцип работы селективной схемы заключается в том, что если вследствие неисправности электролинии произошло срабатывание защитного устройства, то все остальные квартиры в многоквартирном доме остаются в работоспособном состоянии. При этом дифавтомат на вводном распределительном щитке должен устанавливаться с маркировкой S. В противном случае произойдет обесточивание всех квартир.

Подключение счетчика и дифавтомата

Это делается для удобства и комфортности совместного проживания. Что касается надежности, то от селективности этот показатель не зависит. Электрическая линия в любом случае будет защищенной независимо от соблюдения принципа селективности.

Проверка работоспособности

Инструкция по эксплуатации защитных устройств регламентирует производить проверку дифавтоматов 1 раз в три месяца. В техпаспорте рекомендуется проводить диагностику один раз в месяц. Ясно,, что данный прибор играет важную роль по защите жизнедеятельности человека. Поэтому необходимо следовать более требовательным наставлениям.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

При производстве обследования для начала необходимо визуально осмотреть прибор на наличие деформации, сколов и трещин. Далее проверить механическую часть дифавтомата. Рычаг должен передвигаться без воздействия на него усилия в положение включения и выключения, а также закрепляться в каждой позиции. При этом рычажок не должен тормозиться в промежутке между ними.

Также нужно включить кнопку тестирования для определения реагирования дифавтомата на сверхтоки. Производство теста продлевает срок эксплуатации дифавтомата. Дело в том, что со временем происходит деформация пластмассовых элементов. Они находящихся в одном расположении. Поэтому прибор приходит в негодность.

Что такое дифавтомат – схема подключения и применение

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Система с единственным дифавтоматом
  • 2 Простейшая защита
  • 3 Надежная защита
  • 4 Двухуровневая система подключения
  • 5 Одноуровневая система дифавтоматов
  • 6 Схема при однофазной сети
  • 7 Схема при трехфазной сети
  • 8 Особенности монтажа селективных дифавтоматов
  • 9 Без заземления
  • 10 Основные ошибки подключения
  • 11 Инструкция по подключению

Современные дома и квартиры оснащены многочисленными электроприборами. Чтобы предохранить домашнюю электросеть от перегрузок и избежать неприятностей в виде утечек тока, производители предлагают устройства, выполняющие различные функции.

Среди них выделяется дифавтомат, или дифференциальный автомат защиты – автоматический выключатель (АВДТ). Как следует из его названия, в его задачи входят: контроль за перегрузками, предотвращение короткого замыкания и устранение утечки тока в поврежденной сети. Последнее умение способно защитить здоровье и спасти жизнь человека.

Система с единственным дифавтоматом

Дифавтомат – сложное устройство, поэтому правило «Чем проще, тем лучше» при его установке может не сработать. Однако, бывают ситуации, требующие простоты и минимализма. Например, когда требуется использовать бюджетный вариант защиты проводки или сэкономить место, когда устанавливается щиток. Система с единственным дифференциальным автоматом станет отличным выходом из проблемной ситуации.

Подключать дифференциальный автомат, следует учитывая некоторые нюансы. Во-первых, нужно подбирать мощный прибор, соотносящийся с нагрузкой тока во всех бытовых гаджетах, установленных дома. Во-вторых, при подключении «нулевой» провод необходимо отделить от остальных «нулей» сети. В противном случае, защита будет срабатывать всякий раз при прохождении тока через проводку.

Огромный недостаток системы с одним дифавтоматом состоит в том, что при его срабатывании, электричество отключится во всех линиях и будет сложноустановить самостоятельно, дислокацию неполадки.

Простейшая защита

В некоторых помещениях можно использовать вариант простой защиты, который позволит обеспечить безопасность имущества и одновременно потребует меньших материальных затрат. Для этого нужно правильно подключить один дифавтомат, например, электронный, в пользу которого говорит экономия места и большая точность работы.

Надежная защита

В некоторых случаях рекомендуется устанавливать двухуровневую систему АВДТ: например, в помещениях, которые требуют повышенного уровня безопасности: ванные комнаты, детские спальни, кухни. Кроме того, отдельные приборы защиты могут быть выделены под технику, потребляющую большое количество энергии: стиральные и посудомоечные машины, ванны-джакузи и другую. Для этого нужно внимательно изучить, как обозначается дифавтомат на схемах, и подключить приборы в соответствии с ней.

Двухуровневая система подключения

Система состоит из нескольких дифавтоматов, один из которых подключается к электросчетчику, а остальные подсоединяются к основному параллельно друг другу. Каждый из АВДТ на втором уровне отвечает за отведенный участок цепи. В инструкции можно посмотреть обозначение дифференциального автомата на схеме.

Положительные стороны двухуровневой системы подключения дифференциальных устройств состоят в завышенных нормах безопасности и быстром обнаружении неисправности, потому что при появлении неполадок на одном из участков, отключение произойдет только в нем. Очевидным минусом является материальная сторона покупки нескольких приборов защиты.

Одноуровневая система дифавтоматов

При желании сэкономить деньги и сохранить гарантию безопасной работы проводки, можно воспользоваться одноуровневой системой АВДТ. В этом случае не устанавливается объединяющий дифавтомат. Для облегчения соединения проводов и их правильной организации применяют коммутирующую шину. Закономерный минус подобного подключения – отсутствие дополнительной защиты при перебоях в сети.

Схема при однофазной сети

В обычных домах и квартирах с показателем сети в 220В производят подключение дифавтомата к однофазной сети. Существует две схемы подключения дифавтомата в однофазной сети: с эксплуатацией двух кабелей (нуля и фазы) или трех (с заземлением). Монтаж производится по инструкции исходя из выбранного варианта.

Схема при трехфазной сети

В помещениях, которых используется напряжение 380В, другими словами, в трехфазных сетях устанавливают трехфазный автомат. Прибор используется в гаражах, коттеджах, современных квартирах, промышленных зданиях, магазинах или других местах.

Дифавтомат этой схемы подключения подобен однофазному аналогу, который применяют при напряжении в 220В. Нулевой провод однофазного устройства проводится снизу, а провод питания – сверху. Отличается количество входных и выходящих жил – их четыре.

При отсутствии в контуре устройства заземляющего кабеля неполадка активирует защиту.

Особенности монтажа селективных дифавтоматов

Когда сеть требует установки комплексной системы защиты, после счетчика можно ставить на вводе прибор, к которому подключаются автоматы отдельных контуров помещения. В обозначение дифавтомата вносится маркировка S. Основная особенность селективных автоматических выключателей заключается в большем времени для срабатывания при обнаружении неисправностей в сети. Таким образом, дифавтоматы второго уровня успевают отключить проводку на своем участке раньше и сигнал о неисправности не доходит до первого уровня защиты.

Например, селективный автомат в щитке устанавливают на лестничной клетке, а приборы второго уровня – в квартирах. При утечке тока в одном из контуров, срабатывает соответствующий АВДТ в нужном помещении, а в остальные будет поступать электроэнергия.

Без заземления

Во многих зданиях и помещениях при создании электропроводки предусмотрено наличие контура с заземлением. Попадаются и исключения. В сетях без заземления необходима установка АВДТ для предотвращения несчастных случаев и обеспечения сохранности имущества. Дифавтомат без заземления в контуре будет ли работать при обнаружении потери тока и выполнять роль заземлителя. Время на отключение электричества занимает лишь малые доли секунды, что гарантирует безопасность здоровью и жизни человека. Поэтому обязательно производится подключение дифавтомата без заземления в цепи.

Основные ошибки подключения

Автоматический выключатель может показаться сложным аппаратом при подключении эксплуатантам без опыта. Если после установки своими руками мастер обнаружил, что прибор не работает или вылетает при подаче тока, стоит проверить правильность сборки. Основные недочеты, которые могут явиться причиной неисправности:

  1.     Если рукоятки прибора не поднимаются в положении «ВКЛ», следует искать место, где перепутались нулевые провода.
  2.     Если защита срабатывает сразу после подачи тока, значит жилы нуля и заземления соединены.
  3.     Если не горит лампочка «Тест», а при включении прибор срабатывает, значит нулевой провод подведен не к нагрузке, а возвращается на шину. В этом же случае проблема может быть в том, что нулевой провод присоединен к неверному входу (он должен идти на разъем, помеченный буквой N).
  4.     Если при использовании двух дифавтоматов оба активируются, горит кнопка «Тест», но оба работают при включении, значит их нулевые провода перепутаны.
  5.     Если при активации двух приборов их выключатели поднимаются, но при использовании кнопки «Тест» хотя бы одного из них, отключаются оба, значит их нулевые кабели соединены.

Инструкция по подключению

Подключить дифавтомат самостоятельно можно при наличии точных инструкций и внимательном изучении его схемы подключения.

Для начала нужно определить какой способ подключения дифференциального автомата является приоритетным в определенном помещении. Выше были описаны разные виды установки, из которых можно выбрать оптимальное решение.

  1.     Во время покупки следует изучить коробку аппарата на предмет повреждений.
  2.     В помещении или здании следует выключить подачу электроэнергии, воспользовавшись выключателем в распределительном щите.
  3.     Удостовериться в отсутствии напряжения в сети специальными приборами.
  4.     Подключение дифавтомата производится к установленной DIN-рейке.
  5.     При помощи инструмента для снятия изоляции, например, бокореза, нужно зачистить концы выходящих проводов.
  6.     Произвести подключение от дифференциального автомата нулевых и фазных кабелей. Обычно провод питания подсоединяется к верхним клеммам, а от входящих контуров – к нижним.
  7.     Подключить напряжение, чтобы проверить работоспособность дифавтомата.

Для внимательного пользователя не возникнет проблемы с обеспечением электрической безопасности в помещении при использовании автоматического выключателя дифференциального тока. Правильный выбор схемы подключения, тщательный подбор приборов и их корректная установка дифавтомата позволят не беспокоиться о сохранности имущества.

Некоторые производители оснащают свои дифавтоматы специальными индикаторами, которые сигнализируют о причине неисправности. Если причиной отключения стал ток утечки, указатель будет выступать из корпуса устройства, в противном случае останется утопленным в корпус.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Подключение дифавтомата: выбор, схемы подключения

Решить проблему защиты проводки от перегрузок и токов утечки можно с помощью пары устройств – автоматический выключатель и УЗО. Но эту же задачу решает дифференциальный автоматический выключатель, который объединяет оба этих устройства в одном корпусе. О правильном подключении дифавтомата и его выборе пойдет речь далее.

Содержание артикула

  • 1 Назначение, технические характеристики и выбор
    • 1.1 Характеристики и выбор
      • 1.1.1 Номинальный ток
      • 1.1.2 Времятоковая характеристика или тип электромагнитного расцепителя
      • 1.1.3 Номинальное напряжение и частота сети
      • 1.1.4 Номинальный остаточный отключающий ток или ток утечки ( настройки)
      • 1.1.5 Класс дифференциальной защиты
      • 1.1.6 Номинальная отключающая способность
      • 1.1.7 Класс ограничения тока
      • 1.1.8 Температурный режим использования
      • 1.1.9 Наличие маркеров о причине срабатывания
      • 1.1.10 Тип исполнения
    • 1.2 Производитель и цена
  • 2 Подключение дифавтомата
    • 2.1 Электрическое подключение
    • 2.2 Функциональная проверка 07 3 Схема
      • 3.1 Простая схема
      • 3.2 Улучшенная защита
      • 3. 3 Схемы селективные
    • 4 Основные ошибки при подключении дифавтоматов

    Назначение, технические характеристики и выбор

    Дифаавтомат или дифференциальный выключатель совмещает функции автоматического выключателя и УЗО. То есть это одно устройство защищает проводку от перегрузок, коротких замыканий и токов утечки. Ток утечки образуется при нарушении изоляции или при прикосновении к токоведущим элементам, то есть все же защищает человека от поражения электрическим током.

    Дифаавтоматы устанавливаются в электрические распределительные щиты, чаще всего на дин-рейку. Устанавливаются вместо связки автомат+УЗО, физически занимают немного меньше места. В какой степени зависит от производителя и типа исполнения. И в этом их главный плюс, который может быть востребован при апгрейде сети, когда место в щитке ограничено, а необходимо подключить ряд новых линий.

    Дифаавтоматы служат для защиты электропроводки от повышенных нагрузок и человека от поражения электрическим током

    Вторым положительным моментом является экономия средств. Как правило, дифавтомат стоит дешевле, чем пара автоматов + УЗО с аналогичными характеристиками. Еще один положительный момент – необходимо определить только номинал автоматического выключателя, а УЗО встроено по умолчанию с требуемыми характеристиками.

    Есть и минусы: при выходе из строя одной из частей дифавтомата придется менять все устройство, а это дороже. Также не все модели оснащены флажками, по которым можно определить, почему сработало устройство – из-за перегрузки или тока утечки – что принципиально важно при выяснении причин.

    Характеристики и выбор

    Так как дифавтомат объединяет два устройства, то он имеет характеристики обоих из них, и при выборе необходимо все учитывать. Давайте разберемся, что означают эти характеристики и как выбрать дифференциальный автомат.

    Обозначение дифавтоматов на схемах

    Номинальный ток

    Это максимальный ток, который машина может выдерживать длительное время без потери работоспособности. Обычно он указан на передней панели. Номинальные токи стандартизированы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А.

    Дифавтомат четырехполюсный для подключения к сети 380 В

    Малые номиналы – 10 А и 16 А – размещаются на линии освещения, средние – на мощных потребителях и розеточных группах, а мощные – 40 А и выше – в основном используются в качестве вводного (общего) дифавтомата. Его выбирают в зависимости от сечения кабеля, так же, как и при выборе номинала автоматического выключателя.

    Времятоковая характеристика или тип электромагнитного расцепителя

    Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает, при каких перегрузках относительно номинала автомат отключается (не учитывать кратковременные пусковые токи).

    Номинальное значение дифавтомата и его времятоковая характеристика

    Категория Б – при превышении тока в 3-5 раз, С – при превышении номинала в 5-10 раз, тип Д отключается при нагрузках, которые превышают рейтинг в 10-20 раз. В квартирах обычно устанавливают дифавтоматы типа С, в сельской местности можно устанавливать В, на предприятиях с мощным оборудованием и большими пусковыми токами – Д.

    Номинальное напряжение и частота сети

    Для каких сетей предназначен прибор – 220 В и 380 В, частотой 50 Гц. Других в нашей розничной сети нет, но все же стоит проверить.

    Напряжение и частота, на которые рассчитан дифференциальный выключатель

    Дифференциальные автоматы могут иметь двойную маркировку – 230/400 В. Это говорит о том, что данное устройство может работать как в сетях 220 В, так и в сетях 380 В. В трехфазных сетях такие устройства устанавливаются на группы розеток или на отдельных потребителей, где используется только одна из фаз.

    В качестве водяных дифавтоматов для трехфазных сетей необходимы устройства с четырьмя вводами, причем они существенно отличаются размерами. Их невозможно перепутать.





    Номинальный отключающий дифференциальный ток или ток утечки (настройки)

    Отображает чувствительность устройства к генерируемым токам утечки и показывает, при каких условиях срабатывает защита. В быту используются только два номинала: 10 мА для установки на линию, в которой установлен только один мощный прибор или потребитель, в котором сочетаются два опасных фактора – электричество и вода (проточный или накопительный электроводонагреватель, варочная панель, печь, посудомоечная машина и др.).

    Для линий с группой розеток и наружного освещения устанавливают дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их обычно не устанавливают – для экономии средств.

    Ток утечки или уставки на дифференциальном автомате

    На приборе может быть написано простое значение в миллиамперах (как на фото слева) или буквенное обозначение тока уставки (на фото справа) применяется, после чего идут цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0, 03 А).

    Класс дифференциальной защиты

    Показывает, какой тип токов утечки защищает это устройство. Имеются буквенные и графические изображения. Обычно ставят иконку, но может быть и буква (см. таблицу).

    Буквенное обозначение Графическое обозначение Расшифровка Область применения
    AS Реагирует на переменный синусоидальный ток Размещаются на линии, к которой подключается простое оборудование без электронного управления
    А Реагирует на синусоидальный переменный ток и пульсирующий постоянный ток Применяется на линиях, от которых запитывается оборудование с электронным управлением
    IN Захватывает переменную, импульсную, постоянную и сглаженную постоянную. В основном используется в производстве с разнообразным оборудованием
    S С задержкой выключения 200-300 мс В сложных цепях
    G С задержкой выключения 60-80 мс В сложных схемах

    Выбор класса дифференциальной защиты дифавтомата осуществляется исходя из типа нагрузки. Если это техника с микропроцессорами, требуется класс А, класс АС подходит для линий освещения или включения питания простых устройств. Класс В редко ставится в частных домах и квартирах – нет необходимости «ловить» все виды токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Они ставятся как входные, если в цепи есть другие дифференциальные расцепители. В этом случае при срабатывании одной из нисходящих течей ввод не отключится и исправные линии будут в работе.

    Номинальная отключающая способность

    Показывает, какой ток способен отключить дифавтомат в случае короткого замыкания и сохранить работоспособность. Существует несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

    Отключающая способность дифавтомата

    Выбор дифавтомата по этому параметру зависит от типа сети и от диапазона подстанции. В квартирах и домах на достаточном удалении от подстанции применяют дифавтоматы с отключающей способностью 6 000 А, вблизи подстанций устанавливают на 10 000 А. В сельской местности при подаче электроэнергии по воздуху и в сетях, не прошедших модернизированный давно, 4500 А.

    На корпусе этот номер указан в квадратной рамке. Расположение надписи может быть разным — это зависит от производителя.

    Класс ограничения тока

    Для достижения максимального значения тока короткого замыкания требуется некоторое время. Чем раньше будет отключено питание от поврежденной линии, тем меньше вероятность повреждения. Текущий класс ограничения отображается цифрами от 1 до 3. Третий класс – отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост – желательно использовать приборы третьего класса, но они дорогие, зато дольше сохраняют работоспособность. Так что, если у вас есть финансовая возможность, устанавливайте дифавтоматы этого класса.

    Токоограничивающий дифавтомат

    Данная характеристика указана на корпусе в небольшой квадратной рамке рядом с номинальной отключающей способностью. Он может быть справа (у Legranda) или внизу (у большинства других производителей). Если вы не нашли такой отметки ни на корпусе, ни в паспорте, то у этой машины нет ограничения по току.

    Температурный режим использования

    Большинство дифференциальных автоматических выключателей предназначены для использования внутри помещений. Они могут работать при температуре от -5°С до +35°С. При этом на корпусе ничего не размещается.

    Обозначение повышенной морозостойкости дифавтомата

    Иногда щиты находятся снаружи и обычные защитные устройства не сработают. Для таких случаев выпускаются дифавтоматы с более широким температурным диапазоном – от -25°С до +40°С. В этом случае на корпус наносится специальный знак, немного напоминающий звездочку.

    Наличие маркеров о причине срабатывания

    Не все электрики любят устанавливать дифференциальные автоматы, так как считают, что автоматический выключатель + УЗО надежнее. Вторая причина в том, что если устройство работает, то невозможно определить, что стало причиной этого – перегрузка, и нужно просто отключить какое-то устройство, или ток утечки, и нужно искать, где и что произошло.

    Для решения хотя бы второй проблемы производители стали делать флажки, показывающие причину срабатывания дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

    Флажок, показывающий причину выключения

    Если выключение было вызвано перегрузкой, то индикатор остается заподлицо с корпусом, как на фото справа. Если дифавтомат срабатывает при наличии тока утечки, то флажок выступает на некоторое расстояние от корпуса.

    Тип конструкции

    Дифференциальные автоматы бывают двух типов: электромеханические и электронные. Электромеханические более надежны, так как сохраняют работоспособность даже в случае отключения электроэнергии. То есть при потере фазы они смогут работать и отключать ноль в том числе. Электронным для работы требуется питание, которое берется с фазного провода и при потере фазы они теряют работоспособность.



    Производитель и цена

    Не стоит экономить на электричестве, особенно на устройствах, защищающих проводку и жизнь. Поэтому рекомендуется всегда покупать комплектующие известных производителей. Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) — лидеры на рынке, но их продукция дорогая, и много подделок. У ИЭК (IEK), АББ (ABB) цены не такие высокие, а вот с нм проблем больше. В этом случае лучше не связываться с неизвестными производителями, так как зачастую они просто неработоспособны.

    Выбор на самом деле не так уж мал и даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, отличающихся по цене, причем существенно. Чтобы понять разницу, нужно внимательно смотреть характеристики. Каждый из них влияет на цену, поэтому внимательно изучайте все данные перед покупкой.

    Как подключить дифавтомат

    Начнем со способов монтажа и порядка подключения проводников. Все очень просто, особых сложностей нет. В большинстве случаев он монтируется на динрейку. Для этого существуют специальные выступы, удерживающие устройство на месте.

    Крепление Dinrake

    Электрическое подключение

    Дифавтомат подключается к сети изолированными проводами. Сечение подбирается исходя из номинала. Обычно линия (питание) подключается к верхним розеткам – они подписаны нечетными цифрами, нагрузка – в нижние – подписана четными цифрами. Поскольку к дифференциальному автомату подключены и фаза, и ноль, чтобы не перепутать, розетки для «ноля» подписаны латинской буквой N.

    Схема подключения дифавтомата обычно находится на корпусе

    В некоторых линиях можно подключать линию как к верхнему, так и к нижнему гнезду. Пример такого устройства показан на фото выше (слева). В этом случае нумерация записывается на схеме через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это означает, что не имеет значения, подключена ли линия сверху или снизу.

    Подключение дифавтомата на щите

    Перед подключением линии с проводов снимается изоляция на расстоянии примерно 8-10 мм от края. На нужной клемме слегка ослабить фиксирующий винт, вставить проводник, затянуть винт с достаточно большим усилием. Затем несколько раз дергают за провод, чтобы убедиться в нормальном контакте.

    Функциональная проверка

    После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность монтажа. Сначала тестируем сам блок. Для этого есть специальная кнопка с надписью «Тест» или просто буква Т. После того, как переключатели были приведены в рабочее состояние, нажимаем эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, поэтому мы проверили работу дифавтомата. Если ответа не последовало, нужно проверить правильность подключения, если все правильно, устройство неисправно

    Если дифавтомат сработал при нажатии кнопки “Т”, то он исправен

    Дальнейшее тестирование – подключение простой нагрузки к каждой розетке. Это позволит проверить правильность подключения групп розеток. И последний — попеременное включение бытовых приборов, к которым подключены отдельные линии электропередач.

    Схема

    При разработке схемы электропроводки в квартире или доме вариантов может быть много. Они могут отличаться удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, которые требуют минимум затрат. Обычно они реализуются в небольших сетях. Например, на дачах, в небольших квартирах с небольшим количеством бытовой техники. В большинстве случаев приходится устанавливать большое количество устройств, обеспечивающих сохранность электропроводки и защищающих людей от поражения электрическим током.

    Схемы бывают разного уровня сложности

    Простая схема

    Не всегда есть смысл устанавливать большое количество защитных устройств. Например, на дачном участке, где розеток и освещения всего несколько, достаточно на входе поставить только один дифавтомат, от которого через автоматы будут идти отдельные линии к группам потребителей – розеткам и освещению.

    Простая схема подключения дифавтомата к малой сети

    Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. Света не будет, пока не будут выяснены и устранены причины.

    Улучшенная защита

    Как уже было сказано, некоторые дифавтоматы ставятся на “мокрые” группы. К ним относятся кухня, санузел, наружное освещение, бытовая техника, использующая воду (кроме стиральной машины). Такой способ построения системы обеспечивает более высокую степень безопасности и лучше защищает проводку, оборудование и людей.

    Более сложная и надежная схема: подключение дифавтомата к каждому потенциально опасному устройству

    Реализация данного способа подключения потребует больших материальных затрат, но система будет работать более надежно и стабильно. Так как при срабатывании одного из защитных устройств остальные останутся в рабочем состоянии. Это подключение дифавтомата используется в большинстве квартир и в небольших домах.

    Схемы селективные

    В разветвленных сетях электроснабжения возникает необходимость усложнения и удорожания системы. В этом варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее у каждой группы свой автомат, а при необходимости они устанавливаются и на отдельных потребителях. Подключение дифавтомата для этого случая смотрите на фото ниже.

    Селективная схема установки дифавтомата

    При такой конструкции системы при срабатывании одного из линейных устройств все остальные останутся в работе, так как входной дифференциальный выключатель имеет задержку срабатывания.



    Основные ошибки при подключении дифавтоматов

    Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то было сделано не так. Существует несколько распространенных ошибок, возникающих при самостоятельной сборке щита:

    • Защитный нулевой (земля) и рабочий нулевой (нейтраль) провода где-то совмещены. При такой ошибке дифавтомат вообще не включается – рычаги не зафиксированы в верхнем положении. Придется искать, где сочетаются или перепутались «земля» и «ноль».
    • Иногда при подключении дифавтомата ноль на нагрузку или на расположенные ниже автоматы берется не с выхода устройства, а непосредственно с нулевой шины. При этом автоматические выключатели находятся в рабочем положении, но при попытке подключения нагрузки моментально отключаются.
    • С выхода дифавтомата ноль не подается на нагрузку, а возвращается обратно на шину. Ноль для нагрузки также берется с шины. При этом автоматические выключатели находятся в рабочем положении, но кнопка «Тест» не работает и при попытке включения нагрузки происходит отключение.
    • Нарушено нулевое соединение. От нулевой шины провод должен идти на соответствующий ввод, обозначенный буквой N, который находится вверху, а не внизу. От нижней нулевой клеммы провод должен идти на нагрузку. Симптомы аналогичные: прерыватели включены, “Тест” не работает, при подключении нагрузки срабатывает.
    • При наличии в цепи двух дифавтоматов перепутаны нулевые провода. При такой ошибке включаются оба аппарата, “Тест” работает на обоих аппаратах, но при включении любой нагрузки вырубает сразу оба аппарата.
    • При наличии двух дифавтоматов нули, идущие от них, были соединены куда-то дальше. При этом взводятся оба автомата, но при нажатии кнопки “тест” одного из них вырубаются сразу два аппарата. Аналогичная ситуация возникает при включении любой нагрузки.



    Теперь вы можете не только выбрать и подключить дифференциальный выключатель, но и понять, почему он выбивает, что именно пошло не так и исправить ситуацию самостоятельно.

    Соединение и заземление экранированных кабельных систем Ethernet в жилых помещениях

    Автор Дон Шульц, технический менеджер trueCABLE, BICSI INST1, INSTC, INSTF, Fluke Networks CCTT

    Экранированный кабель Ethernet в жилых помещениях требуется редко. Многие установщики-сделай сам (домовладельцы) считают, что экранированный Ethernet «лучше». В конце концов, разве экранированный Ethernet не лучше неэкранированного? Ну, часто ответ «нет». Экранированный Ethernet не делает ваш кабель быстрее. Экранирование предназначено для ослабления электромагнитных/радиочастотных помех или потенциальных разрядов электростатического разряда, которых, как вы знаете, необходимо избегать. Тем не менее, существуют законные основания для использования экранированного кабеля Ethernet в жилой среде, и они описаны в Типах экранирования кабелей Ethernet, а также в двух основных моментах, которые следует учитывать при использовании кабеля Ethernet и кабеля питания.


    В жилых помещениях рекомендуется использовать экранированный кабель Ethernet в двух наиболее распространенных случаях: )

  • Наружные прокладки, в результате которых кабель подвешивается над землей, в воздухе, между двумя конструкциями. Например, это могут быть два здания или одно здание до флагштока.

Итак, вам может понадобиться экранированный Ethernet-кабель без разъемов. Просто знайте, на что вы подписываетесь. Экранированный Ethernet поставляется с некоторыми «штрафами»:

  • Более высокая стоимость кабеля и оборудования
  • Более сложная техника завершения
  • Экранированный кабель сложнее прокладывать из-за более жестких ограничений по радиусу изгиба, весу и меньшей гибкости
  • Экранированный Ethernet должен быть заземлен

Из четырех недостатков, указанных выше, четвертый, связанный с заземлением, вероятно, вызовет у вас некоторое беспокойство. Большинство монтажников в жилых помещениях не знают, как соединить экранированный кабель Ethernet с землей. Хуже того, у вас могут быть неправильные предвзятые представления о том, что делать. В центре внимания этого блога: как соединить кабель Ethernet, чтобы обнаруженные электромагнитные / радиочастотные помехи или электростатические разряды безопасно направлялись в вашу систему заземления переменного тока.

Немного технических подробностей

Этот блог будет иметь больше смысла, если мы рассмотрим некоторые основные термины. Существует большое количество дезинформации и путаницы в отношении соединения и заземления чего бы то ни было, а не только экранов кабелей Ethernet. Давайте возьмем некоторую информацию из другого блога, который я написал о коммерческом соединении и заземлении кабельных систем Ethernet. Применяются те же концепции, но в меньшем масштабе. Я рекомендую вам прочитать коммерческий блог, если у вас есть время.

Соединение и заземление — это одно и то же?

Нет. Однако они очень связаны. На самом деле одно без другого бесполезно. Вот почему вы видите термины рядом друг с другом при обсуждении этой темы.

Люди путают термины «соединение» и «заземление». Нам нужно разделить два тесно связанных, но существенно разных термина.

Но вот подсказка:

Соединение – это скорее процесс и результат, а заземление – это скорее только результат. Если вы установщик, то вы заземляете. Если это не имеет смысла, то я не виню вас!

Что такое склеивание?

Как правило, термин соединение представляет собой процесс создания электрического пути с низким сопротивлением от одного проводящего объекта к другому, чтобы нежелательное напряжение имело путь к земле в неблагоприятных условиях, таких как:

  • EMI/RFI (электромагнитные и радиочастотные помехи )
  • Электростатический разряд (ESD)
  • Неисправности электрической системы

Что такое заземление?

Заземление также называют «заземлением». Они означают одно и то же. Концептуально заземление должно установить нулевой (0) вольтовый опорный потенциал относительно земли. Земля находится между самой землей и электрической системой внутри вашего дома. Его цель состоит в том, чтобы обеспечить преднамеренный путь для тока короткого замыкания и обеспечить путь для отвода электростатического разряда. Идея состоит в том, чтобы уравнять потенциал земли с потенциалом электрической системы и всего оборудования или корпусов, которые являются частью этой системы. Для этой цели используются заземляющие стержни (называемые заземляющими электродами) и GEC (проводники заземляющих электродов).

При установке в жилых помещениях вам, скорее всего, не придется беспокоиться о склеивании лестничных стоек, кабельных лотков, металлических кабелепроводов и стоек для оборудования. Итак, главное, о чем вам придется беспокоиться, — это заземлить экраны кабелей Ethernet и использовать некоторые звуковые методы.



Все начинается с экрана кабеля

Компания trueCABLE продает вариант экранированного кабеля под названием F/UTP. Это означает, что кабель имеет общий экран из фольги, а отдельные пары не экранированы. В дополнение к этому экрану из фольги имеется заземляющий провод (луженая медная проволока), который контактирует с экраном кабеля. Заземляющий провод помогает соединить экран кабеля с соединительным оборудованием.

Экранированный кабель Ethernet. Экран кабеля откинут назад, а заземляющий провод обернут вокруг экрана.

Крупный план. Экран кабеля был обрезан, чтобы оставить то, что необходимо для хорошего соединения. Обратите внимание на заземляющий провод, обернутый вокруг экрана и оболочки.

Задняя часть экранированного безинструментального трапецеидального домкрата с пластинчатой ​​пружиной. Экран кабеля и/или заземляющий провод должны соприкасаться с ним, чтобы обеспечить хорошее электрическое соединение с экраном кабеля.

После закрытия замкового камня экран кабеля приклеивается. Наилучшей практикой является соединение ОБОИХ концов экрана кабеля.

 Знаете ли вы, что после того, как экран кабеля будет электрически соединен с гнездом трапецеидального искажения, внешний металл гнезда трапецеидального искажения станет частью экрана кабеля и дренажного канала? Теперь они функционируют как единое целое.

Довольно круто, да?

Другие способы соединения аппаратных средств:

  • Удаление экрана кабеля и использование только заземляющего провода в обмотке
  • Снятие экрана кабеля и использование медной токопроводящей липкой ленты для закрепления обернутого дренажного провода. Это наиболее полезно для экранированных оконечных устройств RJ45 8P8C. Узнайте больше в разделе «Как сделать: полоски медной ткани для склеивания экранированного кабеля Ethernet».



После того, как экран кабеля будет надлежащим образом электрически соединен с оборудованием для заделки (например, с экранированным трапецеидальным искажением), вам потребуется продолжить это соединение. Как ты это делаешь? Ну, есть три способа в зависимости от вашего оборудования и среды:

  • Экранированная коммутационная панель, не требующая использования инструментов, уже заземленная
  • Экранированная коммутационная панель без инструментов, которая уже заземлена, и вы также используете экранированные коммутационные шнуры для правильно заземленного Ethernet-коммутатора (лучший способ)
  • Использование экранированного патч-корда только для правильно заземленного Ethernet-коммутатора

Что такое надлежащим образом заземленный Ethernet-коммутатор? В основном любой коммутатор Ethernet, который использует шнур питания с тремя контактами. 19-дюймовые коммутаторы для монтажа в стойку с собственными внутренними блоками питания переменного/постоянного тока отвечают всем требованиям.

Небольшой настольный Ethernet-коммутатор с внешним адаптером переменного/постоянного тока с двумя контактами (настенная бородавка) НЕ заземлен должным образом! Он не может служить в качестве пути к земле для экрана кабеля Ethernet. В этом случае вы ДОЛЖНЫ отдельно соединить экранированную коммутационную панель с землей с помощью «заземляющего провода». Это означает, конечно, что вы должны использовать экранированную патч-панель. Возможно, вы этого не ожидали.

По сути, экран кабеля Ethernet должен каким-то образом стекать на землю переменного тока. Вот несколько схематических примеров:

Метод №1 — ХОРОШИЙ — Ethernet-коммутатор с питанием от сети переменного тока (без адаптера переменного/постоянного тока)

  • Метод №1 не использует вспомогательный соединительный провод (зеленый провод), который обычно входит в состав экранированной накладки панели
  • Метод № 1 абсолютно требует Ethernet-коммутатора с питанием от сети переменного тока с использованием шнура питания с 3 контактами
  • .
  • Метод № 1 требует обязательного экранирования всех компонентов, таких как патч-корды и разъемы трапецеидального искажения
  • На удаленном настенном разъеме Keystone также следует использовать экранированный коммутационный шнур для подключения к устройству с питанием, чтобы увеличить количество точек соединения с заземлением вашей системы переменного тока до двух

Метод №2 — НАИЛУЧШИЙ — Ethernet-коммутатор с питанием от сети переменного тока (без адаптера переменного/постоянного тока) с резервным вспомогательным соединительным проводом

, но вам может понадобиться создать свой собственный**
  • Для метода № 2 абсолютно необходим Ethernet-коммутатор с питанием от сети переменного тока с использованием шнура питания с 3 контактами
  • .
  • Метод № 2 требует обязательного экранирования всех компонентов, таких как коммутационные шнуры и разъемы трапецеидального искажения
  • На удаленном настенном разъеме Keystone также следует использовать экранированный коммутационный шнур для подключения к устройству с питанием, чтобы увеличить количество точек соединения с заземлением вашей системы переменного тока до три
  • Метод №3 — Ethernet-коммутатор с питанием от постоянного тока с использованием адаптера питания переменного/постоянного тока




    • Метод №3 полностью основан на вспомогательном соединительном проводе (зеленый провод), который обычно входит в комплект экранированных патч-панелей, , но вам может понадобиться создать свой собственный** . Соединительный провод крепится к лицевой панели розетки переменного тока под центральным винтом. Смотрите видео!
    • Метод № 3 предназначен для небольших 5-16-портовых Ethernet-коммутаторов бытового типа, которые обычно не имеют внутреннего преобразования переменного тока в постоянный и вместо этого полагаются на внешние адаптеры
    • Метод № 3 требует экранированных разъемов трапецеидального искажения, но патч-корд от патч-панели до коммутатора Ethernet не должен быть экранирован
    • На удаленном настенном разъеме Keystone следует использовать экранированный патч-корд для подключения к устройству с питанием, чтобы увеличить количество точек соединения с заземлением вашей системы переменного тока с одной обратной стороны до двух, если это возможно

    Помогите!

    Экранированные коммутационные панели поставляются со смехотворно коротким соединительным проводом, обычно калибром 18 AWG и размером всего от 12 до 16 дюймов. Если экранированная патч-панель монтируется в стойку со стоечной шиной, то это не проблема, но в жилых помещениях обычно не используются стойки, а тем более модные и дорогие стоечные шины.

    **Вам, вероятно, потребуется создать свой собственный соединительный провод. Это легко сделать.

    Приобретите следующие предметы в местном магазине Home Depot или аналогичном магазине:

    • 10 или 12 AWG (не используйте меньше 12 AWG) THHN зеленый многожильный медный провод
    • Кольцевые клеммы для многожильного медного провода THHN 10 или 12 AWG
    • Инструмент для обжима кольцевых клемм
    • Инструмент для зачистки электрических проводов
    • Обратите внимание, что при выборе кольцевых клемм обязательно выбирайте те, которые подойдут для вашего провода, а также не будут слишком большими или слишком маленькими для винта на коммутационной панели или винта на лицевой панели розетки переменного тока. Вам может понадобиться два размера.

    Возможно, вы захотите приобрести комплект кольцевых терминалов на Amazon или в другом магазине. Таким образом, вы не будете совершать 50 поездок в Home Depot или Lowes.

    Выполните следующую процедуру:

    • Отрежьте кусок многожильного медного провода THHN, не превышающий шести футов
    • Зачистите оба конца многожильного медного провода с помощью соответствующих инструментов для зачистки проводов
    • Изоляция должна проходить прямо до места, где медь входит в кольцевую клемму, но не внутри кольцевой клеммы.
    • Сама медная жила должна быть достаточно длинной и быть видна в конце «смотрового окна»
    • Удалите существующий соединительный провод с патч-панели
    • Прикрепите один конец нового соединительного провода к коммутационной панели, а другой конец к центральному винту розетки переменного тока. Посмотрите видео, как это выглядит.

    Часто задаваемые вопросы и советы

    Давайте ответим на некоторые распространенные вопросы и дадим несколько полезных советов.

    Вопрос : «Мне сказали, что кабель Ethernet следует заземлять только с одного конца. Это правда?”

    Ответ : «Иногда да, но только если вы хотите избежать контура заземления. Вам, вероятно, не нужно беспокоиться об этом. Если вы используете экранированный Ethernet между двумя структурами, в которых установлены отдельные системы переменного тока или отдельные заземляющие стержни, то ДА, вам следует беспокоиться о так называемом контуре заземления. Контур заземления возникает, когда у вас есть фактические конфликтующие системы заземления переменного тока. Простое соединение кабеля Ethernet в нескольких точках с одной и той же системой заземления переменного тока в единой конструкции не создает контуров заземления. Подумайте о заземляющих стержнях. Сколько заземляющих стержней задействовано? Если у вас есть более одного с более чем одной задействованной структурой, вам будет разумно соединиться с землей только на одном конце». How To Fix a Ground Loop — хороший источник, чтобы узнать больше об этой теме.

    Для установок Ethernet с одинарной конструкцией необходимо соединить экраны кабелей с единой землей переменного тока в как можно большем количестве точек. Чем больше связей с землей, тем лучше будет функционировать экран.

    Вопрос : «Что произойдет, если я не заземлю экраны своих кабелей Ethernet? Я ничего не повредю?»

    Ответ : «Это известно как плавающий экран кабеля. Это означает, что экран кабеля Ethernet не может отводить электромагнитные/радиочастотные помехи/электростатические разряды в вашу систему заземления. Вероятно, у вас вообще не возникнет никаких проблем, так как в большинстве жилых помещений нет больших источников электромагнитных/радиочастотных помех, которые могли бы вызвать достаточно большую проблему с плавающим экраном кабеля. Не прикрепляя экраны к земле, вы просто тратите деньги впустую, и ваш экранированный кабель фактически больше не экранирован. Теперь есть небольшая вероятность того, что вы столкнетесь с реальными проблемами, если не заземлите эти экраны кабелей, и это может проявиться в виде более низкой, чем ожидалось, скорости или даже в случае электростатического разряда, который может повредить оборудование».

    Если вы рассматриваете возможность установки экранированного кабеля Ethernet и не можете или не хотите заземлять экраны кабелей, выберите для своей установки неэкранированный кабель Ethernet. Вы сэкономите деньги и головную боль.

    Вопрос : «Мне нужно вбить заземляющий стержень, чтобы все это работало правильно?»

    Ответ : «Нет. Не делай этого! В вашем доме уже есть система заземления переменного тока, к которой вы можете подключиться, и ваша панель переменного тока уже подключена к заземляющему стержню. Если вы забиваете отдельный заземляющий стержень, вы просто создаете альтернативную и потенциально конфликтующую точку заземления. На самом деле вы можете создать себе контур заземления, сделав это. В редких случаях вам может понадобиться вбить заземляющий стержень и привязать его, но это выходит за рамки этого блога.

    Если ваш дом прошел проверку и был построен в течение последних 40 лет, у вас должно быть три розетки переменного тока с заземлением.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
