В большинстве публикаций на тему конструирования какого-нибудь устройства своими руками советуют не приобретать нужные узлы и агрегаты, а использовать отслужившие свой срок комплектующие от различной бытовой техники. Решение совершенно целесообразное. Наибольшей популярностью пользуется электродвигатель от устаревшей или вышедшей из строя стиральной машинки.

Такие двигатели по своим характеристикам годятся для сборки разнообразных технических устройств. Демонтировать их нетрудно. А вот с подсоединением такого электродвигателя к сети напряжением 220 вольт зачастую возникают вопросы. Разберём варианты правильного подключения и применения разных типов электродвигателей от стиральных машин.

Содержание

1. Как подключить электродвигатель от стиральной машины
2. Использование двигателей
3. Коллекторный электродвигатель
4. Асинхронный электродвигатель

Использование двигателей

Имеется довольно много вариантов, как можно использовать высокооборотный электродвигатель для стиральной машины в том случае, когда стиральная машина-автомат своё уже отслужила. В домашнем хозяйстве всегда нужно устройство, которым можно заточить ножи, ножницы и другие инструменты. Такое устройство можно сделать самостоятельно, если правильно выполнить подключение электродвигателя от стиральной машины и надёжно закрепить на нём точильный камень.

Если вы занимаетесь строительством или планируете работы с бетоном, то можно изготовить вибратор, который с помощью двигателя от стиральной машинки будет способствовать усадке бетона. Есть умельцы, которые приспособили электромотор для создания вибростола, и с его помощью в домашних условиях изготавливают тротуарную плитку или шлакоблоки.

А также найдёт себе применение мотор от старой стиралки и в различных сельскохозяйственных целях. Это может быть, например, размельчитель для свежей травы или дробилка зерновых культур. Можно будет заготавливать хороший корм для домашней птицы, можно также делать заготовки для животных на зиму, перерабатывать сорняки.

Можно сделать вывод, что диапазон применения электродвигателя очень разнообразен, главное, имеется возможность вращать различные насадки. Можно также приводить в действие какие-то сконструированные приспособления и механизмы. В любом случае вам нужно знать, как подключить двигатель от стиральной машины автомат.

Коллекторный электродвигатель

Сейчас промышленностью выпускается весьма большое количество различных марок и модификаций стиральных машин. Двигатели этих машинок тоже имеют разную конструкцию, от них может отходить разное количество проводов. Соответственно, и схемы включения электродвигателей этих машин в сеть 220 вольт могут разниться.

Рассмотрим провода, отходящие от коллекторного двигателя. Все провода, выходящие из двигателя, имеют разную окраску и оконечиваются на клеммной колодке или разъёме. Первыми на клеммной колодке (слева) располагаются два провода белого цвета. Эти провода нужны для подключения тахометра, чтобы можно было измерять обороты электродвигателя. В нашем случае мы их использовать не будем.

Для контроля можно измерить сопротивление шлейфа этих проводов мультиметром. Оно должно составлять 70 Ом. Далее, определимся со статорной обмоткой. На клеммнике после белых проводов должен быть провод в красной изоляции, а далее в коричневой. Это и должны быть провода статора. А также для исключения ошибки, прозвоним их мультиметром. Сопротивление должно быть близким к нулю. Оставшиеся два провода, обычно это серый (синий) и зелёный, идут на щётки двигателя.

Для того чтобы подключить такой движок к сети ~220 вольт следует помнить, что движки такого типа используются без применения пускового конденсатора. Установив перемычку между одним и статорных проводов и проводом, идущим от щётки, на другую пару проводов подают напряжение сети. Мотор должен начать вращаться. Для того чтобы изменить направление вращения электродвигателя, достаточно перемычку переключить на другую щётку.

Асинхронный электродвигатель

• Вариант 1

Как запустить двигатель от стиральной машины старого типа? Моторы такого типа подключать несколько сложнее. Если вы решили подключить мотор для стиральной машины такого типа, то вам обязательно понадобится мультиметр. Двигатели такого типа имеют две обмотки. Одна из обмоток является рабочей, другая — пусковой.

Первоначально нужно определить эти обмотки, то есть нужно определить пары проводов, которые прозваниваются между собой. Эта работа делается мультиметром в режиме прозвонки. Далее, мультиметром в режиме измерения сопротивления нужно определить сопротивление обмоток и полученный результат записать на бумаге. Обмотка, у которой сопротивление окажется меньше, является рабочей обмоткой.

Для подключения такого двигателя понадобится кнопка без фиксации или пусковое реле. Для безошибочного подключения желательно, чтобы у вас была схема, как подключить двигатель от стиральной машины старого типа. Подключение двигателя от стиральной машины к 220 можно описать следующим образом. На рабочую обмотку двигателя подаётся напряжение ~220 вольт. На пусковую обмотку тоже подаётся это же напряжение, только через пусковую кнопку или реле на небольшой промежуток времени. После того как движок начнёт вращаться, кнопку нужно отпустить. Чтобы мотор начал вращаться в другую сторону (реверс), нужно поменять местами фазировку прикладываемого напряжения.

• Вариант 2

Ранее встречался ещё один тип двигателей. Внешне они не отличаются от двигателей с двумя обмотками. Эти модели имели мощность 100–120 Ватт и частоту вращения 2700–2850 об/мин. и использовались в приводе центрифуги. Такие двигатели имели так называемый рабочий конденсатор, то есть он был постоянно включён. Вследствие того, что центрифуге не нужно было менять направление вращения, соединение обмоток делалось внутри корпуса двигателя, и из него выходило только три провода зачастую одного цвета.

Сопротивление обмоток у таких моторов было одинаковым. Такой вид двигателей подключается по следующей схеме. Один из выводов и средняя точка обмоток включаются

в сеть 220 вольт, другой вывод через конденсатор подключается к первому выводу.

Когда вы изготовите какое-либо устройство из двигателя стиральной машинки, обязательно уделите внимание исправности и профилактики этого устройства в процессе эксплуатации. Основные неисправности электродвигателей случаются из-за перегрузки или в случае износа подшипников. Поэтому нужно своевременно обращать внимание на все нюансы работы устройства.

Как выполнить подключение двигателя от стиральной машины

0

Понравилась статья? Поделиться с друзьями:

как подключить к розетке 220 вольт мотор от машины-автомата? Схема запуска и распиновка электродвигателя

Подключение двигателя от стиральной машины к 220 3 провода

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и

после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость

оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

• Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.

• Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.

• Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.

• Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.

• Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.

• Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.

• Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно

подключить двигатель от стиральной машинки.

Виды двигателей

В стиральных машинках разных поколений и стран производства, могут быть и разные типы

электродвигателей. Как правило это один из трех вариантов:

В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.

Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.

Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

Коллекторный.

Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.

Такой двигатель может работать как от переменного так и от постоянного тока, на практике он будет вращаться даже от автомобильного аккумулятора на 12 вольт.

Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора.

Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.

К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.

Инверторный (бесколлекторный)

Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.

В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.

Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.

Схемы подключения

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)

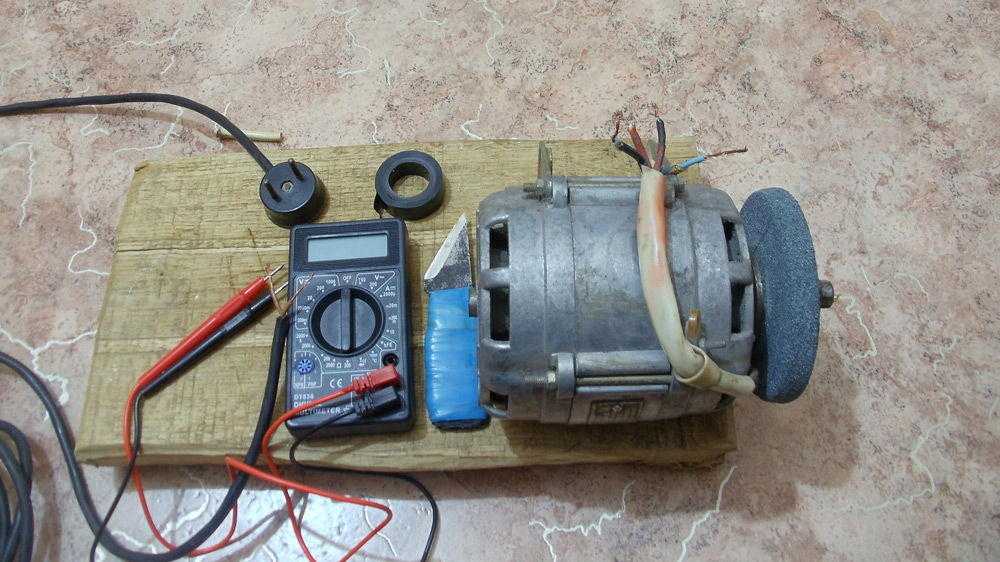

Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.

Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО)

, которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения.

Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)

Как это обустроено в самой стиралке для удобства.

Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.

Если двигатель сильно перегревается

или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.

В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек.), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки.

Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме.

В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс

или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение.

Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)

Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.

Такой двигатель может иметь около 5 — 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 — 70 Ом.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением.

Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с

первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.

Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Описание разных типов электродвигателей

Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко. Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.

Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.

Асинхронный

Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.

Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.

Коллекторный

Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.

Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.

Предлагаем ознакомиться Стиральная машина LG не отжимает

Электродвигатели начала 20-го века

Начало 20-го века: электродвигатели на стиральных машинах

К 1900 году небольшие двигатели продавались для использования с рукоятками на стиральных машинах (Cowan, 1983, стр. 93). В ноябрьской статье 1906 года была показана фотография (см. выше) ремня, идущего от электродвигателя к стиральной машине (Хиллман, 1906, стр. 34). Несколько патентов на электрические стиральные машины были поданы с 1906 по 1908 год и выданы с 1907 по 1914 год в США. Компания 1900 (ныне Whirlpool), возможно, была первой, кто начал массово производить электрические стиральные машины примерно к 19 декабря.07, а Thor также производил шайбы ок. 1907 г. (Максвелл, 2009 г.). В статье, опубликованной в декабре 1907 года, дама читала газету, пока работала ее электрическая стиральная машина — в ее машине был бак для стирки с прикрепленным отжимом (Flower, 1907, стр. 593). На первом изображении ниже (дата неизвестна) показана реклама электрической стиральной машины Cataract компании 1900 с похожей темой — домохозяйка, сидящая рядом со стиральной машиной, выглядит расслабленной.

Ранние электрические стиральные машины не были автоматическими и не отжимали одежду для удаления лишней воды. Машина чистила, но оператор должен был наполнять и опорожнять бак, а также отжимать и таскать влажное белье (Коуэн, 19 лет).83, с. 151).
Машины были разработаны для обеспечения электроэнергией работы отжимных машин. На втором фото ниже показано ок. Машина 1911 года с электрическим отжимом. Даже с электричеством женщине все равно нужно было загружать одежду в отжим. Отжимные машины сильно воздействовали на пуговицы и застежки, а также на волосы, руки и пальцы, но машины избавили от необходимости тянуть и выжимать вручную (Cowan, 1983, стр. 174). Стирка с помощью электрической стиральной машины в начале двадцатого века означала (1) размещение белья в ваннах для замачивания на ночь, (2) загрузку мокрой одежды в электрическую стиральную машину, (3) включение вилки и (4) включение электричества. . Затем (5) стиральная машина постирала одежду, и (6) оператор пропустил одежду через электрическую отжимную машину. После того, как одежда была высушена на бельевой веревке, (7) домохозяйка могла присоединить к ее проволоке электрический утюг, чтобы гладить без необходимости использовать утюг, нагретый на плите или огне. В этих ранних машинах не было таймеров, поэтому пользователю приходилось следить за машинами, чтобы выключить стиральную машину (Цветок, 19 лет).07, с. 598).

Электрические стиральные машины требуют электричества и воды. В конце девятнадцатого века водопровод был обычным явлением в городских домах, хотя у бедных, вероятно, был водопроводный кран во дворе или туалет в конце коридора. В сельской местности у некоторых на кухне был ручной насос, но многие по-прежнему носили воду с улицы. К концу 1920-х годов горячая и холодная вода на кухнях и в ванных комнатах была стандартом в городских районах и поселках для среднего класса. Некоторые сельские семьи и городская беднота не имели водопровода до 19 века. 30-х годов и даже после Второй мировой войны (Cowan, 1983, стр. 86-87).

К середине 1930-х годов в большинстве жилых домов в крупных городах были стандартные электрические и / или газовые коммуникации, хотя покрытие в небольших городах и сельской местности было разным. В 1934 г. 83% всех городских и сельских несельскохозяйственных жилых домов в Теннесси были электрифицированы (Cowan, 1983, стр. 173). В 1935 году Федеральная инвентаризация недвижимого имущества обнаружила, что в 98 % домов в Кливленде было электрическое освещение, в 96 % — водопровод с туалетом, в 89 % — горячая и холодная вода, а в 95% готовят на газу или электричестве (Штрассер, 1982, стр. 264). Напротив, в сельских и афроамериканских домах не было удобств и техники. Обследование фермерского жилья в 1934 году показало, что только 17% фермерских домов в Огайо имеют электричество. В Теннесси только 4% из 200 фермерских хозяйств могли позволить себе электричество, и ни в одном из них в 1934 году не было водопровода. В 1940-х годах люди все еще пользовались стиральными досками. В 1940 году треть американцев все еще носили воду ведрами. Как показано на третьем фото ниже, старые деревянные шайбы все еще были прикреплены к электродвигателю по состоянию на 19 год.40 (обратите внимание на стиральную доску на стене сзади фото). К 1941 году только 52% семей в США имели электрическую стиральную машину или имели доступ к ней внутри дома — почти половина семей по-прежнему вручную стирала или стирала белье вручную или использовала коммерческие услуги (Cowan, 1983, стр. 173, 195).

Подключение двигателя от стиральной машины: варианты применения, схема подключения

Каждый пользователь знает, что искусственным сердцем любой бытовой техники является электродвигатель, и что он вращает барабан стиральной машины. Каждого домашнего мастера интересует вопрос: можно ли подключить мотор от стиральной машины к другому устройству самостоятельно?

Содержание

• 1 Варианты применения
• 2 Советы по подключению
  • 2. 1. Мы понимаем схему соединения
  • 2,2 контроллер скорости
• 3 Типы двигателей для промывки.

  Сделать его не так уж и сложно даже человеку, абсолютно не знакомому с основами электротехники. Допустим, у вас сломался автомобиль Indesit, но двигатель мощностью 430 Вт, развивающий скорость до 11 500 об/мин, полностью исправен, ресурс его не исчерпан. Это значит, что его можно использовать для хозяйственных нужд.

  Есть много разных идей, как использовать и переподключить неисправный двигатель. стиральная машина.

  1. Самый простой вариант сделать болгарку , т.к. в доме постоянно нужно точить ножи, ножницы. Для этого необходимо прочно закрепить электродвигатель на прочном основании, закрепить на валу точильный камень или точильный круг и подключить его к сети.
  2. Те, кто занимается строительством, умеют делать бетономешалку . Для этих целей пригодится бак от стиральной машины после небольшой доработки. Некоторые вообще самодельный вибратор для усадки бетона хороший способ использовать мотор.
  3. Можно сделать вибростол , если вы занимаетесь производством шлакоблоков или тротуарной плитки у себя во дворе.
  4. Крупорушка и мельница для измельчения травы – очень оригинальное использование двигателя от старой стиральной машины, незаменимое для тех, кто живет в сельской местности и занимается разведением домашней птицы.

  Вариантов использования очень много, все они основаны на возможностях мотора от стиральной машины вращать различные форсунки или активировать вспомогательные механизмы. Можно выбрать самый необычный вариант использования снятого оборудования, но для реализации задуманного нужно знать, как правильно подключить двигатель от стиральной машины, чтобы обмотка не сгорела.

  Двигатель стиральной машины

  Советы по подключению

  При использовании мощного двигателя стиральной машины в новом воплощении следует помнить о двух важных аспектах его подключения:

  • такие агрегаты не проходят через конденсатор;
  • не нужен и начинаем мотать.

  Перед подключением советуем разобраться с проводами разного цвета присутствующими на раздаточной коробке:

  • два белых провода от тахогенератора, они нам не понадобятся;
  • коричневый и красный — идут на обмотку к статору и ротору;
  • Серый и зеленый соединены с графитовыми щетками.

  Будьте готовы к тому, что в разных моделях провода отличаются по цвету, но принцип их подключения остается одинаковым. Для обнаружения пар прозвоните провода по очереди: те, что идут на тахогенератор, имеют сопротивление 60–70 Ом. Отведите их в сторону и склейте скотчем, чтобы они не мешали. Прозвоните остальные провода, чтобы найти им пару.

  Разбираемся со схемой подключения

  Перед дальнейшими действиями следует ознакомиться со схемой подключения – она ​​очень подробная и понятная любому домашнему мастеру-любителю.

  Подключить двигатель стиральной машины не так сложно, как кажется на первый взгляд. В первую очередь нам понадобятся провода от ротора и статора : по схеме необходимо соединить обмотку статора со щеткой ротора. Для этого сделайте перемычку (она отмечена розовым цветом), и изолируйте ее изолентой. Остается два провода: от обмотки ротора и провод от второй щетки, их подключаем к напряжению домашней сети.

  Внимание! Если подключить двигатель к сети 220 В, он сразу начинает вращаться. Чтобы избежать травм, необходимо предварительно прочно закрепить его на любой поверхности: так вы гарантируете безопасность тестирования.

  Можно просто изменить направление вращения – перекинуть перемычку на другие контакты. Для включения и выключения подключите соответствующие кнопки Сделать это можно с помощью простейших схем подключения, которые можно легко найти на специальных сайтах.

  Мы вкратце описали, как подключить двигатель от старой стиральной машины, чтобы использовать ее для нужд хозяйства, а теперь нам нужно немного улучшить новое устройство.

  Регулятор скорости

  Двигатель от стиральной машины довольно высокий, поэтому нужно сделать регулятор, чтобы работал на разных оборотах и ​​не перегревался. Для этого подойдет обычный переключатель силы света но требуется небольшая доработка.

  1. Вытяжка из старой машинки симистор с радиатором, так называемый полупроводниковый прибор – в электронном управлении выполняет функцию управляемого переключателя.
  2. Теперь его нужно впаять в микросхему реле вместо маломощной детали. Эту процедуру, если вы не обладаете такими навыками, лучше доверить профессионалу, знакомому электронщику или программисту.

  В некоторых случаях двигатель нормально справляется с новой работой без регулятора скорости.

  Регулировка оборотов двигателя

  Типы двигателей стиральных агрегатов

  Асинхронные – снимаются вместе с конденсатором, которые бывают разных типов, в зависимости от модели стиральной машины. Желательно не разрывать его соединение с аккумулятором, корпус которого герметичен, выполнен из разного металла или пластика.

  Внимание! Снимать такой двигатель с машины можно только с полностью разряженным конденсатором — удар током может быть весьма значительным.

  Низковольтный коллектор Двигатели отличаются тем, что на их статоре размещены постоянные магниты, поочередно подключенные к постоянному напряжению. На корпусе есть наклейка, где указано напряжение, которое не рекомендуется превышать.

  Двигатели электронные типа необходимо демонтировать вместе с ЭБУ – электронным блоком управления, на корпусе которого имеется наклейка с указанием максимально возможного напряжения подключения. Соблюдайте полярность, потому что у этих моторов нет реверса.

  Возможные неисправности

  Теперь вы знаете, как подключить электродвигатель, чтобы дать ему новую жизнь, но может получиться небольшой казус: двигатель не запустился.
