устройство, принцип работы + как сделать диммер самому


Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.

Содержание статьи:

Когда покупка – худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные .

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

  • динистора, часто встречается и другое его название — диак;
  • симистора, по-другому — триак;
  • узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

  • вид управления;
  • способ размещения;
  • внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

  • механическим;
  • электронным;
  • дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

  • радиосигнал;
  • инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам . А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

  • накладные;
  • встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных .

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только , так как обычные светодиодки не регулируются.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

  • по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
  • проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

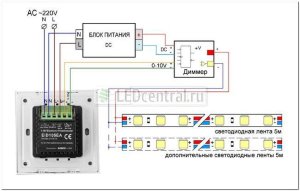

С ориентирами выбора диммера для управления светодиодной лентой ознакомит , полностью посвященная этой интересной теме.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное  — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Хотите рассказать о том, как собирали прибор для регулировки интенсивности освещения собственноручно? Есть желание поделиться технологическими тонкостями или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, впечатлениями и фото по теме статьи.

Схема китайского регулятора мощности 2000вт

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

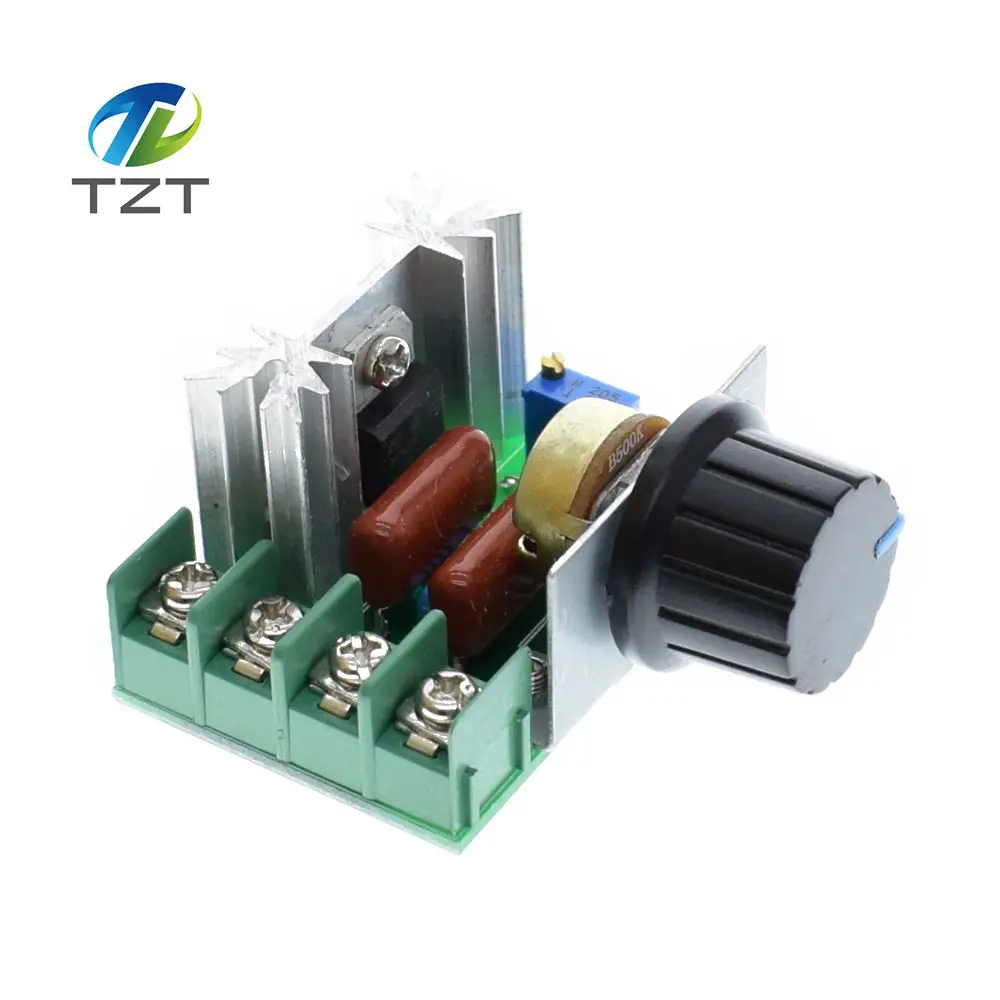

Симисторный регулятор мощности на 2000 Вт – димер 220V 2000W

В китайских интернет-магазинах продается устройство, которое они называют регулятором напряжения на 2000 Вт. Но если внимательнее разобраться и посмотреть на данное устройство, то это окажется симисторный регулятор мощности на 2кВт. Симисторный регулятор мощности никак не регулирует напряжение переменного тока. Суть работы симисторного регулятора мощности заключается в периодическом открывании и закрывании, что обрезает синусоиду и пропускает ток только определенный промежуток времени. На самом деле это не регулятор напряжения, а самый обычный симисторый димер 220V 2000W.

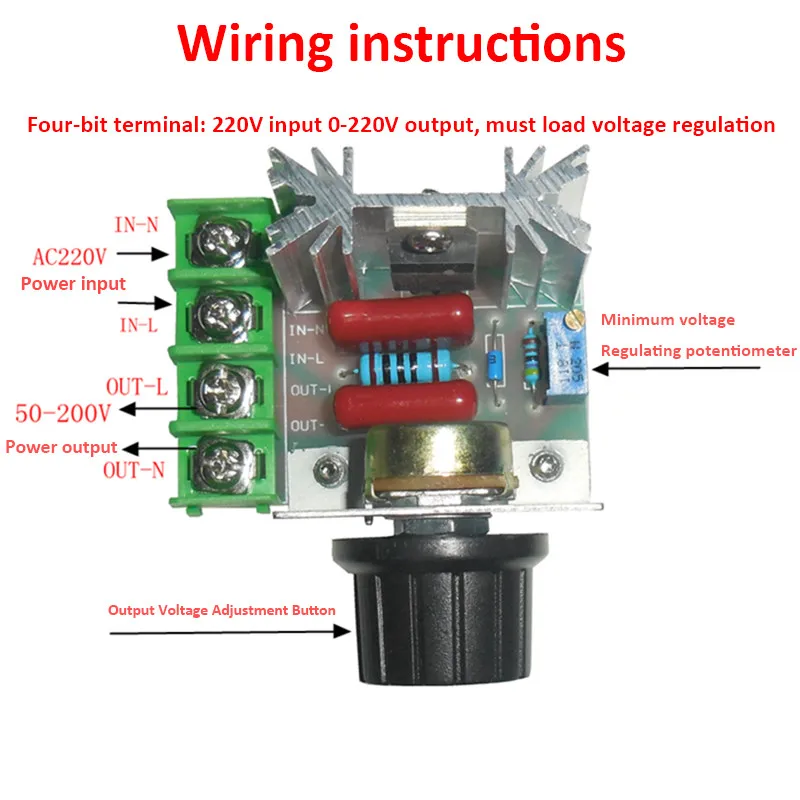

Для подключения к симисорному регулятору мощности имеется 4 клеммы, две на вход и две выход. Установленный радиатор на симистор довольно маленький, и позволяет использовать данный регулятор при подключении мощности до 1 кВт. Для подключения большей нагрузки требуется замена установленного радиатора или его сильный обдув. Время пропускания тока зависит от положения ручки регулятора. При подключении нагрузки напряжение при минимальном положении показывает 90 В. Регулировка проходит довольно плавно и можно довольно точно установить необходимую мощность. Димер не сможет пропустить мощность больше, чем 2000 Вт.

Такой регулятор мощности не применим к импульсным потребителям тока, т.е. нельзя регулировать яркость экономной люминесцентной лампы или светодиодной лампы с импульсным драйвером.

Мастер Кит BM245 NM1041 BM246 NF246 NF247 MK067M MP246 MP248 MK071M BM4511 NM4511 MP301M MP4511

Регулятор мощности постоянного или переменного тока – одно из самых востребованных электронных устройств в быту. Наверное, каждый из нас сталкивался с необходимостью регулировать яркость освещения, обороты электродвигателя или температуру нагревателя.

Современная элементная база и основанные на ней схемотехнические решения позволяют разрабатывать небольшие, недорогие, надежные и эффективные устройства для управления мощностью электрического тока. Для бытового применения наиболее распространенными являются переменное напряжение 220 В и постоянное напряжение от 6 до 24 В. Напряжение от 6 до 24 В также используется в бортовой сети автомобилей, мотоциклов и иных транспортных средств.

Учитывая это, Компания Мастер Кит традиционно предлагает широкий ассортимент электронных регуляторов мощности, рассчитанный на решение различных задач.

Для неискушенного пользователя часто бывает затруднительно выбрать регулятор, наиболее подходящий для решения конкретной задачи, да и поиски нужного устройства на обширном сайте Мастер Кит могут отнять много времени. Облегчить поиск и выбор регуляторов мощности вам поможет этот обзор и сводная таблица, расположенная в его конце. Содержащиеся в таблице регуляторы скомпонованы по типу регулируемого напряжения, а также по увеличению максимальной регулируемой мощности.

Следует отметить, что некоторые регуляторы поставляются без радиатора, поэтому внимательно читайте рекомендации, приводимые в описании каждого устройства на сайте, и выбирайте радиатор в соответствии с ними. Для лучшей теплопередачи от активного регулирующего элемента к радиатору используйте теплопроводящую пасту, например КПТ-8.

Если вы испытываете затруднения при выборе регулятора мощности, обратитесь в нашу техническую поддержку или задайте вопрос на форуме. Изучите вопросы и ответы в соответствующей теме форума и на страничке товара – с большой вероятностью это поможет вам сделать правильный выбор.

Рассматриваемые регуляторы можно разделить на две категории – для управления мощностью переменного тока и постоянного тока.

1. Регуляторы мощности переменного тока

Все наши регуляторы для переменного тока рассчитаны на напряжение бытовой электросети 220В. Будьте предельно внимательны и осторожны при работе с электроприборами, подключаемыми к напряжению 220 В, соблюдайте правила техники безопасности!

Обратите внимание на то, что с помощью предлагаемых регуляторов невозможно управлять яркостью осветительных приборов, имеющих собственную пуско-регулирующую аппаратуру (ПРА), например люминисцентными и светодиодными светильниками, рассчитанными на напряжение 220 В.

Кратко рассмотрим некоторые особенности предлагаемых приборов.

Регуляторы BM245 и BM246 отличаются только максимальной регулируемой мощностью. Их миниатюрные размеры и наличие переменного резистора с креплением под гайку позволяют достаточно просто встроить их практически в любой конструктив. Встроенный светодиод поможет определить, задействован ли регулятор.

Набор для сборки NF246 идентичен по функционалу регулятору BM246, но для того, чтобы он заработал, необходимо воспользоваться паяльником. Такой набор часто используется для обучения пайке в профильных учебных заведениях, поскольку позволяет не только освоить основы пайки электронных устройств, но и быстро получить действующий прибор, демонстрирующий полезную функцию.

Следует обратить отдельное внимание на набор для сборки NM1041. Это регулятор мощности, разработанный специально для управления асинхронным (бесщеточным) электродвигателем. Устройство обладает малым уровнем помех по сети 220 В и максимальной мощностью 650 Вт. Принцип работы регулятора и примеры его использования описаны в статье блога Мастер Кит.

В набор для сборки NF247 входит радиатор, что позволяет без каких-либо дополнительных затрат управлять мощностью до 2500 Вт. Устройство также имеет светодиод, показывающий, что регулятор задействован.

Регулятор мощности до 4000 Вт MK067M является готовым устройством и оснащен радиатором, а также металлическим корпусом. За счет конструктивных особенностей он может быть достаточно просто закреплен на щите или панели. В качестве регулирующего элемента в нем используется мощный симистор BTA41600, работающий при высоких температурах. Об особенностях данного прибора вы можете прочесть в этом обзоре. В обзоре приведены фотографии разобранного регулятора и примеры его применения с измерениями параметров.

На таком же симисторе BTA41600 построен регулятор MP246. В отличие от предыдущего прибора, радиатор не входит в комплект поставки, что позволяет более гибко подойти к выбору устройства охлаждения. Регулятор также имеет вход для внешнего управления кнопкой с фиксацией, сухим контактом электромеханического или оптического реле, что расширяет функционал устройства.

Применив регулятор MP248, можно управлять мощностью с помощью микроконтроллера. Подойдет любое устройство, формирующее управляющий сигнал TTL-уровня с широтно-импульсной модуляцией (ШИМ), например популярная платформа Ардуино. С помощью несложных программ, создаваемых с использованием этой платформы, можно сконструировать реле времени, реле с суточным циклом, управлять электроприборами по беспроводным интерфейсам Bluetooth и Wi-Fi, интегрировать свое устройство с какой-либо реализацией «умного дома» и т. п.

Самый мощный регулятор этой категории – это, конечно же, MK071M. Максимальная мощность устройств, управляемым им, может достигать 10 кВт. Отдельный обзор MK071M можно найти здесь. Регулятор снабжен выносным блоком управления, который можно закрепить на щите или панели. Установка мощности производится двумя кнопками, а сама мощность отображается с помощью трехразрядного семисегментного светодиодного индикатора в процентах от 0 до 100.

2. Регуляторы мощности постоянного тока

Представленные в таблице четыре регулятора мощности постоянного тока работают при различных напряжениях, перекрывая диапазон от 6 до 80 вольт и максимальных токов от 30 до 80 А.

Регуляторы яркости ламп накаливания BM4511 и NM4511 отличаются друг от друга только тем, что первый из них является готовым устройством, а второй – набором для самостоятельной сборки. Второй набор предоставляет отличную возможность попрактиковаться в пайке электронных устройств. Особенностями приборов являются:

  • регулируемая повышенная частота ШИМ, что позволяет полностью избавиться от гула обмоток регулируемого электродвигателя, а также от мерцания в процессе видеозаписи;
  • встроенная защита ограничит превышение рабочего тока.

Регулятор MP4511 является усовершенствованной моделью предыдущих устройств. Имея аналогичные особенности, регулятор позволяет регулировать мощность постоянного тока в пределах напряжения от 6 до 35 В при максимальном токе 80 А.

Еще более широкими возможностями, в том числе функциональными, обладает ШИМ-регулятор MP301M. Помимо широкого диапазона напряжений от 12 до 80 В и максимального тока 30 А, устройство имеет корпус со встроенный радиатором, а также собранный в отдельном корпусе трехразрядный семисегментный светодиодный дисплей, на котором отображается регулируемая мощность в процентах от 0 до 100. Регулирующими элементами являются четыре мощных 100-амперных полевых транзистора STP100N8F6.

Ознакомьтесь с отдельным обзором этого прибора.

Надеемся, что наш обзор окажется полезен всем, кто планирует использовать электронные регуляторы мощности в своих задумках и проектах.

Ассортимент продукции, предлагаемой компанией Мастер Кит, постоянно пополняется и обновляется, поэтому рекомендуем подписаться на новостную рассылку компании и первыми получать информацию о наших новинках, акциях и конкурсах, новостях из мира «Сделай Сам» (DIY), полезные советы и рекомендации, видеоинструкции к предлагаемым устройствам, обновления программного обеспечения и прошивок, а также интересные и полезные статьи.

Вы можете получить купон на скидку 5% на все наши товары, оформив подписку на сайте.

Регуляторы мощности получили широкое применение в повседневной жизни. Их использование очень разнообразное: от регулирования величины яркости освещения до управления оборотами различных двигателей, с их помощью можно выставлять требуемую температуру различных нагревательных приборов. Таким образом, регулировать мощность можно для нагрузки любого вида как реактивной, так и активной.

Регулятор мощности представляет собой определённую электронную схему, с помощью которой можно контролировать значение энергии, подводимой к нагрузке.

Виды и характеристики регуляторов

Устройства, предназначенные для управления значениями мощности, разделяют по способу регулировки:

  • тиристорные;
  • симисторные;
  • фазовые (диммер).

По виду выходного сигнала:

  • стабилизированные;
  • не стабилизированные.

Регулировка осуществляется при питании как от постоянного, так и переменного напряжения. Управлять можно величиной напряжения или тока.

По своему виду расположения регуляторы могут быть портативными и стационарными, устанавливаться в любом положении: вертикальном, потолочном, горизонтальном, крепиться на специальную дин рейку или встраиваться. Конструктивно выполняются как на специализированных печатных платах, так и с помощью навесного монтажа.

Основными характеристиками, на которые следует обращать внимание, являются следующие параметры:

  • плавность регулировки;
  • рабочая и пиковая подводимая мощность;
  • диапазон входного рабочего напряжения;
  • диапазон задания напряжения, поступающего на нагрузку;
  • условия эксплуатации.

Тиристорный регулятор мощности

Схема и принцип работы такого устройства не отличается особой сложностью. Основное назначение тиристорного преобразователя — управление устройствами с малой мощностью, но в редких случаях и большой. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока. Главным компонентом такой схемы является тиристор, работающий в режиме ключа. При появлении разности потенциалов на управляющем контакте он открывается. Чем больше задержка при включении, тем меньше мощности поступает в нагрузку.

Простейшая схема, кроме тиристора, содержит два биполярных транзистора, два резистора, задающих рабочую точку, и конденсатор. Транзисторы, работая в режиме ключа, формируют управляющий сигнал. Как только разность потенциалов на конденсаторе достигает значения, равному рабочему, то транзисторы открываются, и подаётся сигнал на управляющий контакт. Конденсатор начинает разряжаться до следующего полупериода.

Преимущества этого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом используется как активная, так и пассивная система охлаждения.

Применяется тиристорный регулятор для управления мощностью бытовых (паяльники, электронагреватели, лампы накаливания ) и производственных приборов (плавный запуск мощных силовых установок). Агрегат может быть однофазным и трёхфазным.

Изготовление устройства самостоятельно

Если есть необходимость использовать тиристорный регулятор мощности, можно своими руками сделать прибор неплохого качества. Для этого нужно в специализированной точке продаж приобрести набор, содержащий подробную схему с описанием принципа сборки и работы. Или можно использовать любую схему из интернета или литературы и спаять устройство самостоятельно.

В качестве тиристоров можно использовать любой тип, например, отечественный КУ202Н или импортный bt151, в зависимости от необходимой мощности. Кроме тиристора, значение последней будет также зависеть от параметров диодного моста, применяемого в схеме. Регулировка мощности осуществляется с помощью переменного резистора. Если нет возможности или желания изготовить печатную плату, можно собрать прибор с помощью навесного монтажа. При этом необходимо тщательно заизолировать все места соединений во избежание короткого замыкания.

Симисторный регулятор мощности

Симистор является полупроводниковым элементом, предназначенным для использования в цепях переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, проводящего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно из-за этой способности симистор и применяется в сетях переменного тока.

Мощность регулируется в этом случае путём изменения количества полупериодов напряжения, которые действуют на нагрузку. Главное отличие от тиристорных схем в том, что здесь не используется выпрямительное устройство. Работа схемы основана на принципе фазного управления, то есть на изменении момента открытия симистора относительно перехода сетевого напряжения через ноль.

Этот прибор используется для управления нагревательными элементами, лампами накаливания, оборотами двигателя. Сигнал на выходе устройства имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление прибора даже проще, чем изготовление тиристорного регулятора. Широкую популярность получили симисторы средней мощности типа BT137−600E или MAC97A6. Схема регулятора мощности на симисторе с использованием этих элементов отличается простотой изготовления.

Фазовый регулятор

Фазовое регулирование используется для плавного запуска двигателей различного типа или управления током при заряде аккумулятора. Один из видов таких приборов является диммер.

Основа работы лежит в изменении угла открытия ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижается действующая величина напряжения.

Достоинство такого типа регулирования — низкая стоимость ввиду применения недорогих радиодеталей. А вот основной недостаток — значимый коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

Нередко в конструкции такого вида регуляторов используются микросхемы низкочастотного типа. Благодаря этому регулятор способен быстро изменять мощность. Фазовые регуляторы редко стабилизируют с помощью стабилитронов, обычно роль стабилизатора выполняют попарно работающие тиристоры.

Регулятор мощности для паяльника своими руками

Рассмотрим пример изготовления регулятора тока своими руками. Например, будем регулировать мощность паяльника. Регулирование в таком устройстве позволяет не перегревать место пайки и способно защищать жало паяльника от выгорания.

Такого типа устройства выпускаются достаточно давно. Одним из видов его был отечественный прибор, носящий название «Добавочное устройство для электропаяльника типа П223». Он позволял использовать низковольтный паяльник напряжением 36 вольт, питаемый от сети 220 В.

Регулятор на симисторе КУ208Г

Схема прибора довольно интересная и простая в реализации. Отличительной её особенностью является использование неоновой лампочки.

Конденсатор, величиной порядка 0,1 мкФ, предназначен для генерации пилообразного импульса и защиты схемы управления от помех. Резисторы применяются для ограничения тока, а с помощью переменного резистора ток регулируется, его величина составляет около 220 кОм. Неоновая лампочка позволяет выполнять линейное управление и одновременно является индикатором. По интенсивности её яркости можно контролировать регулировку.

Недостатком такой схемы будет слабая информированность о мощности паяльника. Для наглядного отображения значений выставленного значения, при достаточном уровне радиоподготовки, можно применить микроконтроллер, например, pic16f628a. На нем также возможно будет выполнить электронную регулировку мощности, отказавшись от переменного резистора.

Регулировка на интегральном стабилизаторе

Ещё одним способом управления мощностью является применение интегральных стабилизаторов. Используя такое устройство, очень легко изготовить диммер для 12 вольтового регулятора напряжения. Такое устройство простое в сборке и обладает встроенной защитой, может использоваться как для подключения паяльника на 12 В, так и светодиодной ленты. Обычно переменный резистор подключается к входу управляющего электрода микросхемы. Недостаток — сильный нагрев стабилизирующей микросхемы.

Переменное напряжение сети 220 В понижается через трансформатор до 16−18 вольт. Далее через диодный мост и сглаживающий конденсатор выпрямленное значение поступает на вход линейного стабилизатора. С помощью переменного резистора посредством изменения рабочей характеристики микросхемы выставляется требуемое напряжение на выходе. Такое напряжение будет стабилизированным и для нашего случая составит 12 вольт.

При самостоятельном изготовлении приборов соблюдайте осторожность и помните про технику безопасности при работе с сетью переменного тока 220 В. Как правило, верно выполненный регулятор из исправных деталей не требует настройки и сразу начинает работать.

Представляем K-BUS – KNX из Китая

С любезного разрешения российского представительства китайского производителя K-BUS у нас появилась возможность провести короткий тест нескольких устройств для современного дома! Всего к нам в руки попали шесть девайсов, если можно так выразиться, и сегодня попытаемся выявить достоинства и недостатки каждого из них.

Начнем, пожалуй, с диммеров – наиболее востребованных устройств в Умном Доме. Первый из них KA/D 0403.1 работает с отсечкой фазы и рассчитан на нагрузку 400 Вт на каждый из четырех каналов. Судя по маркировке способен работать с любыми лампами накаливания, электромагнитными и электронными трансформаторами для галогенных ламп. Теперь заглянем в ETS и посмотрим на настройки.

Не смог найти в официальном прайс-листе 4-канальный диммер 0-10V ADTV-04/00.1, но, надеюсь, что это просто случайность. Вполне востребованное устройство для систем освещения.

Светодиодный диммер KA/D 04. L1.1 заставил вообще задуматься о целесообразности его существования. Дело в том, что он рассчитан на работу с “токовыми” нагрузками (350 мА), и к нему можно подключить только некоторые светодиодные светильники мощностью до 15 Вт на канал. Гораздо востребованней бы он был, если работал с классическими светодиодными лентами на 12/24 Вольт.

8-канальный релейный модуль KA/R 0816.1 ничем особо не примечателен – подобных устройств на рынке много.

Универсальный интерфейс KI/U 0401.1 достаточно необычен – есть возможность одновременного использования 4-х входов и такого же кол-ва выходов. Очень удивило кол-во возможных настроек модуля – пожалуй, такой функциональности ещё не приходилось встречать.

Понравился датчик движения CSBP-02/00.1 – кол-во заложенного функционала и очень приятная цена окрылят не только инсталлятора, но и его заказчика. Ещё бы дизайн посимпатичнее и ему бы не было цены!

  • 4-канальный диммер для классических ламп
    kad0403_800

  • 4-канальный диммер с выходом 0-10V
    adtv04_800

  • 4-канальный диммер для светодиодных светильников
    kad04_800

  • 8-канальный модуль релейных выходов
    kar0816_800

  • Модуль бинарных входов/выходов
    kiu0401_800

  • Датчик присутствия
    csbp02_800

Готовность материалаЧерновик

Оцените, пожалуйста, статью и оставьте отзыв

Как правильно подключить диммер: 3 популярные схемы.

  • Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Блок: 1/7 | Кол-во символов: 244
Источник: http://mojdominfo.ru/podklyuchenie-dimmera/

Виды

По устройству выделяют три группы светорегуляторов:

  1. На основе реостата,  или резисторные. На сегодняшний день серийно не выпускаются, поскольку это устаревший тип устройства, имеющий низкий КПД, к тому же сильно нагревающийся и требующий систему охлаждения.
  2. Электронные на основе симисторов, транзисторов и тиристоров. Отличаются доступной ценой, хорошим КПД, наличием дополнительных функций. Из недостатков – ограничения на использование с приборами с повышенными требованиями к форме электропитания, а также создание электрических помех. Несмотря на это, такой тип является самым распространенным и оптимальным вариантом.
  3. На основе автоматических трансформаторов – дорогостоящие, но не создают радиопомех.

По типу конструкции выделяют следующие виды светорегуляторов:

  1. Модульные – устанавливаются на дин-рейку квартирного электрощитка и подключаются к галогеновым или лампам накаливания. Механизм управления может быть кнопочным или в виде клавиши. Используются для освещения двора, лестничной площадки, подъезда.
  2. На шнуре – это мини-устройства, предназначенные для регулирования освещения приборов, включаемых в розетку – настольных ламп, бра, торшеров. Работают совместно с лампами накаливания.
  3. Устанавливаемые в монтажную коробку под выключатель. Совместимы с любыми типами ламп, а также системой «умный дом».
  4. Моноблочные – самый распространенный вариант, по виду похож на обычный выключатель, ставится в ту же монтажную коробку, что и он. Включаются в разрыв фазы, работают с лампами накаливания, галогеновыми, а электронные – со светодиодными. Управляются с помощью поворотного диска, поворота с нажатием или клавишами. Самые надежные модели из моноблочных регуляторов света – это сенсорные, управляемые с помощью прикосновения.

Блок: 2/6 | Кол-во символов: 1733
Источник: https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Блок: 3/6 | Кол-во символов: 752
Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

  • запланированное таймером выключение света;
  • возможность автоматически включать/выключать лампы без участия и присутствия человека;
  • управление хлопками или голосом;
  • регулирование светового потока на расстоянии;
  • выбор оптимального режима свечения;
  • подключение к «умным» системам.

Блок: 2/7 | Кол-во символов: 959
Источник: http://mojdominfo.ru/podklyuchenie-dimmera/

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Блок: 2/8 | Кол-во символов: 1672
Источник: https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer

Схемы подсоединения

Перед тем как переходить к установке устройства, необходимо выбрать наиболее подходящую схему разводки проводов. На сегодняшний день можно осуществлять подключение диммера с выключателем света и без него, как самостоятельный элемент управления. В то же время можно одновременно установить несколько одинаковых устройств либо даже использовать комбинацию с проходным выключателем. Рассмотрим каждую схему подробнее и определим достоинства всех вариантов.

Стандартные условия

В этом случае нужно самому подключить диммер вместо выключателя, который был установлен ранее. Все просто – фазу ведем на разрыв, а заземление и ноль напрямую к светильнику (если используется сеть 220 Вольт на три провода).

На схеме Вы можете наглядно увидеть сущность данного способа:

Этот вариант является наиболее простым и не займет у Вас много времени, тем более если будет использоваться старая штроба для установочных работ.

С выключателем

Данный метод более удобный для применения в спальне, т.к. можно будет включать/отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая.

Двойной контроль

Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.

Еще один вариант управления светильником и его яркостью из нескольких мест – использование проходных выключателей.

Схема подключения диммера в этом случае выглядит так:

После выбора наиболее подходящей для Ваших условий схемы подключения диммера нужно переходить к завершающему этапу – установке изделия.

Наглядный видео урок по подсоединению проводов

Блок: 4/5 | Кол-во символов: 1751
Источник: https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

  • регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
  • величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
  • диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Блок: 4/5 | Кол-во символов: 1873
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/sxema-podklyucheniya-dimmera.html

Инструкция по установке диммера вместо обычного выключателя

Как установить диммер

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Провода

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммера

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

Диммер в разобранном виде

Диммер в разобранном виде

Диммер в разобранном виде

Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепления

Одеваем все декоративные накладки и поворотное колесико

Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!

Видео – Схема подключения диммера

Видео — Подключение светодиодной ленты к мини диммеру

Блок: 5/5 | Кол-во символов: 2683
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/sxema-podklyucheniya-dimmera.html

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света.

Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

  1. Отключаем электроэнергию в квартире.
  2. Устанавливаем монтажную коробку в углубление.
  3. Закрепляем жилы в соответствующих клеммах корпуса.
  4. Помещаем корпус в штробу.
  5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
  6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
  7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Блок: 5/5 | Кол-во символов: 1128
Источник: https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Блок: 5/6 | Кол-во символов: 897
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html

Как подключить диммер к светодиодной лампе (LED) или ленте

Принципиальных отличий в способе подключения нет. Особенность состоит только в том, что диммер ставится перед контроллером светодиодных ламп или лент (смотрите схему). Других отличий нет.

Как подключить диммер к светодиодным лампам и лентам

Все точно также: диммер ставится в разрыв фазного провода, но его выход подается на вход контроллера led лампы или ленты.

Блок: 5/7 | Кол-во символов: 423
Источник: https://stroychik.ru/elektrika/podklyuchenie-dimmera

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Блок: 4/6 | Кол-во символов: 1993
Источник: https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу.

Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Блок: 6/7 | Кол-во символов: 1295
Источник: https://stroychik.ru/elektrika/podklyuchenie-dimmera

Фото процесса подключения диммера


Также рекомендуем посетить:

Блок: 7/7 | Кол-во символов: 127
Источник: http://mojdominfo.ru/podklyuchenie-dimmera/

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт. У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

Наменование Мощность Максимальный ток Совместимость Цена Производитель
Volsten V01-11-D11-S Magenta 9008 600 Вт 2 А Лампы накаливания 546 руб Россия/Китай
TDM Валдай RL 600 Вт 1 А Лампы накаливания 308 руб Россия/Китай
MAKEL Mimoza 1000 Вт/IP 20 4 А Лампы накаливания 1200 руб Турция
Lezard Мира 701-1010-157 1000 Вт/IP20 2 А Лампы накаливания 770 руб Турция/Китай

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.

Блок: 7/7 | Кол-во символов: 1678
Источник: https://stroychik.ru/elektrika/podklyuchenie-dimmera

Кол-во блоков: 19 | Общее кол-во символов: 24194
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer: использовано 1 блоков из 8, кол-во символов 1672 (7%)
  2. https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 2879 (12%)
  3. https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/sxema-podklyucheniya-dimmera.html: использовано 2 блоков из 5, кол-во символов 4556 (19%)
  4. https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/: использовано 3 блоков из 6, кол-во символов 4852 (20%)
  5. https://stroychik.ru/elektrika/podklyuchenie-dimmera: использовано 3 блоков из 7, кол-во символов 3396 (14%)
  6. http://mojdominfo.ru/podklyuchenie-dimmera/: использовано 3 блоков из 7, кол-во символов 1330 (5%)
  7. https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/: использовано 2 блоков из 6, кол-во символов 3726 (15%)
  8. https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html: использовано 2 блоков из 6, кол-во символов 1783 (7%)

Источник: m-strana.ru

Yeelight Smart Dimmer Switch Wired. Yeelight Smart Dimmer Switch Wireless

Релевантность беспроводных кнопок управления, выключателей освещения, а также кубов управления – оправдана. Однако, вышеприведенные устройства работают исключительно по протоколу ZigBee, который требует наличие специализированного шлюза. Впрочем, нововведенная технология от компании Yeelight позволила создать так называемый диммер, который используют протокол Bluetooth.

В данном материале будут приведены два типа диммеров: проводной и беспроводной.

Диммер – высокоэффективный девайс, используемый для установления желаемой мощности электрического тока. В большинстве случаев применим для регулировки яркости лампы или комплекса используемых светодиодов.

Внешний вид. Физический диммер

Примечание: классический вариант «умного» выключателя содержит достаточно ограниченный функционал (выключение и включение). В свою очередь, очень часто требуется отрегулировать яркость и температуру цвета, что фактически невозможно со стандартным, беспроводным выключателем. Корпорация Xiaomi позаботилась о том, чтобы выпускаемые суббрендом Yeelight диммеры стремительно наполнили как западный, так и отечественный рынок.

Особенности управления диммером заключаются в использовании ручного, поворотного механизма с нажимным корпусом. В диммере любого типа предоставляется доступ к 5 функциям. Примечательно, что по сравнению с «умным» кубом диммер, все же, теряет позиции.

Беспроводной тип устройства может быть закреплен на настенной поверхности в любой комнате дома. Осуществляет управление в качестве логического пульта.
Проводной или физический тип диммера интегрируется исключительно с устройствами от компании Yeelight. Сложность установки заключается в требовании монтажа в полноразмерную коробку. Кроме того, необходимо подключить устройство к электрической сети. Присутствует возможность ручного отключения фазы ON/OFF.

Комплект поставки, внешний вид. Конструкция

Оба устройства поставляются в идентичной по дизайну коробке. Подобным образом наблюдается типичный «почерк» китайского производителя: классический белый тон, крепкий, прессованный картон, форма прямоугольника.

С лицевой стороны коробки находится изображение диммера с дополнительной надписью снизу. На дне упаковки по традиции находится логография компании Yeelight.

Конструкция

Обратная сторона содержит основные технические характеристики.

Беспроводной диммер:

  1. Серийный номер. Содержит шестизначный буквенный и двузначный цифровой код.
  2. Габариты устройства.
  3. Дата выпуска. Указывается год и месяц выпуска.
  4. Диапазон рабочих температур. В данном случае составляет: от -10 до +
    40 градусов.
  5. Используемый элемент питания в беспроводном диммере – CR

Важно: при бесперебойной работе элемента питания будет достаточно на два года.

Физический диммер:

  1. Серийный номер. Подобным образом содержит шестизначный буквенный и двузначный цифровой код.
  2. Габариты устройства.
  3. Особенности мощности. 220v.
  4. Используемый протокол связи – Bluetooth 4.2.
  5. Диапазон рабочих температур: от -10 до +40 градусов.

Размер и вес упаковки физического диммера незначительно отличается от беспроводного аналога. Так, проводной регулятор весит 140 грамм против 87 грамм беспроводного устройства.

Комплект поставки практически не отличается. Традиционно присутствует инструкция на китайском языке со схематическим отображением и устройство непосредственно.

Использование устройства

Примечание: в физическом диммере в комплект входит также комплекс крепежных элементов; беспроводное устройство оснащено элементом питания типа CR2032.

Устройство упаковано достаточно надежно и качественно с помощью специальных картонных бортиков-креплений.

Особенности конструкции

Оба устройства изготовлены из современного, глянцевого пластика. На лицевой стороне девайса находится заводская пленка-инструкция, которую предпочтительно удалить при установке.

Особенности управления:

  • Одноразовый клик на устройство – включение/отключение.
  • Двойной клик на устройство – активация ночного режима/основного освещения.
  • Удержать кнопку на устройстве – изменить цвет освещения.
  • Вращательное движение устройства – изменить яркость освещения.
  • Вращательное движение с нажатым диммером – изменить температуру цвета осветительного прибора.

Отличительной особенностью физического диммера – наличие кнопки физического отключения, которая расположена на нижней стороне устройства. Кнопки сопряжения в обеих версиях находятся сверху диммера.

Подключение проводного диммера

В свою очередь, беспроводной аналог диммера оснащен двумя элементами крепления – полоски. Примечательно, что классический двусторонний скотч теперь в прошлом. Китайская компания решила перейти на широкое использование липучки из качественного, цепкого текстиля.

Важно: в отличие от двустороннего скотча, лента позволит многократно снимать и устанавливать устройство. Более того, поворотный механизм не приводит к ослаблению крепежного элемента.

Защитная крышка беспроводного устройства скрывает за собой элемент питания, который необходимо заранее подготовить к использованию: снять защитную заводскую ленту.

Физический диммер с обратной стороны содержит более плотный корпус размером в 21 мм. Таким образом, для установки необходимо использовать монтажную коробку размером в 26 миллиметров. Позаботьтесь о том, чтобы круглое отверстие для монтажной коробки было заранее подготовлено и спилено. Или же установите квадратный аналог отверстия. Способ подключения – разрыв к фазовой линии.

Для того, чтобы вскрыть корпус устройства необходимо найти две защелки, расположенные снизу корпуса. Открыть механизм можно с применением обычно отвертки. Электрические элементы беспроводного диммера расположены в лицевой части конструкции.
Особенности подключения и монтажа

Процесс установки беспроводного диммера достаточно прост: снятие защитной пленки, монтаж устройства на настенное покрытие. Однако, установка и монтаж физического диммера довольно складный.

Важно: для монтажа физического диммера необходимо использовать монтажную коробку квадратного типа.

Рекомендуется заранее позаботиться о повсеместной установке квадратных коробок (к примеру, в процессе ремонта квартиры). Подобных шаг позволит эффективно пользоваться преимуществом экосистемы китайского производителя. Примечательно, что для установки проводного диммера подойдет коробка 35 мм глубиной. Процесс подключения проводов достаточно прост: гнездо под кодовым названием L требует подключения кабеля щитка, гнездо под кодовым названием L1 требует подключения кабеля, идущего от осветительного прибора непосредственно.

Примечание: подключенные кабеля являются фазой, когда в качестве нагрузки выступает непосредственно светильник.

Дизайн

После, необходимо аккуратно снять крышку с диммера и крепко вкрутить задний элемент в монтажную коробку. Рекомендуется использовать идущие в комплекте винты от производителя, которые достаточно долговечны. С использованием физического выключателя, распложенного снизу, проверяем работоспособность подключенного физического диммера.

Особенности интеграции беспроводного диммера. Приложение

Устройство выполняет функцию стандартного пульта управления в осветительных приборах от Yeelight. Примечательно, что приложение MiHome не распознает диммер. Для того, чтобы активировать диммер необходимо предварительно перейти в плагин используемого осветительного прибора – «умной» лампы, затем, выбрать пункт в настройках «Дистанционное управление».

Mi Home

Для того, чтобы завершить подключение зажимаем кнопку сопряжения, которая находится на верхней части устройства. После 60 секунд зажатия кнопки устройство начнет мигать, как и подключенный к нему осветительный прибор. Примечательно, что отдельно от пульта управления по протоколу Bluetooth в некоторых случаях используется браслет от компании Xiaomi – Mi Band.

Подключение проводного устройства

Процесс интеграции физического аналога практически идентичен: зажатие кнопки сопряжения, ожидание световой индикации. В утилите Mi Home следует перейти в пункт Device Settings/ Remote Control, где будут отображены подключенные устройства.

Важно: для удаления подключенного пульта следует зажать иконку на определенное время и завершить процесс отстранения.

В случае, если подвязать пульт к нескольким осветительным приборам – контроль будет осуществляться одновременно и синхронно.

Существующие неисправности и проблемы

Физический диммер требует комплексной и внимательной установки, монтажа, так как безопасность электрической сети приоритетна. Проблемы с процессом подключения решаются сбросом настроек и повторным подключением устройства к системе.

Применение и совместимые устройства

Перед тем, как приобрести диммер необходимо убедиться в том, что Ваш осветительный прибор гарантировано поддерживает контроллер. Среди поддерживаемых устройств находятся:

  1. Yeelight Smart LED Celing Light
  2. Yeelight Bright Moon LED Intelligent Ceiling Lamp
  3. Mi LED Ceiling Light
  4. Yeelight Crystal Ceiling Light
  5. Yeelight LED Meteorite Chandelier Pendant Light

Без сомнения, что поддерживается достаточно большое количество устройств, работающих по протоколу Bluetooth, однако, стабильно их работы не гарантирована. Производитель, в свою очередь, утверждает о постепенном расширении пула доступных ламп.

Использование

Заключение

Беспроводной и физический диммеры – незаменимые контроллеры освещения в любой экосистеме современного дома. Обеспечивается практичность и удобство в использовании осветительных элементов.

О китайских драйверах и китайских даташитах. Пробуем собирать диммер на PT4115 | RankBrain.ru

  • Цена: $0.35 за десяток + доставка
  • Задумал я собрать диммер для светодиодного освещения стола. Почему-то не купить а именно собрать самостоятельно. В качестве «сердца» выбрал pt4115. Как оказалось, данные микросхемы не совсем соответствуют даташиту, о чем и пойдёт речь далее. Буду краток, и не стану проводить какие-то полномасштабные испытания, опишу только самое главное (с моей точки зрения) несоответствие и проверю пульсации в нескольких режимах

    Даташит тут

    Индуктивности брал тут

    Потенциометры (50кОм) тут

    Внешний вид:

    Собственно, почитав даташит, я задумал одно, а в итоге получилось так, что это «одно» и близко не похоже на реальность 😉 Пришлось для экспериментов всё переделать…

    У меня над столом висит светильник по схеме 3S3P, то есть три параллельные цепочки по три последовательно включенных светодиода. на каждую цепочку по одному токоограничивающему резистору. Питается это всё от компового БП, выдающего 12.5В.

    Схема включения девайса по сути даташитная, но на вход DIM подключен выход потенциометра, включенного по сути между питанием и землёй. я по питанию воткнул еще резистор на 47кОм, чтобы на выходе потенциометра было грубо от 0 до 5В. Кроме того, я повесил по входу электролит на 470 мкф, а по выходу — на 100мкФ. Индуктивность — 33мкГн

    Итак, к сути. Даташит нам говорит следующее:

    То есть яркость меняется изменением потенциала на входе DIM в диапазоне от 0 до 2.5В. Кроме того, на этом входе есть подтяжка, которая позволяет всего-навсего подключить внешний резистор для регулировки яркости. Ну ок, собираем:

    подключаем

    И выясняется следующее:

    1. никакого напряжения на этом входе нету, ну либо 50кОм резистор его засаживает до нуля. Ну не мегаомник же туда ставить?! выпаивать резюк для проверочки мне уже лень, честно говоря.

    2. максимальная яркость и максимальный ток достигается нифига не при 2.5В, а вовсе даже при 3.5!

    Вот вам зависимость выходного тока от управляющего напряжения. Ток измерялся клещами, поэтому там скорее всего есть изрядная погрешность, но суть думаю понятна и так. При напряжении менее 0.3В выход отключается, всё что от 3.5В и выше — максимальная яркость.

    Ну и проверим пульсации. На телефон понтное дело ничего не видно, карандашный тест без проблем, и всё это потому что на выходе у нас вот что:

    50-60мВ на 1А и 30-40мВ на 350мА — это слёзы, а не пульсации, понятное дело что это очень хорошо и круто работает.

    Без выходного конденсатора уровень пульсаций выше, и составляет порядка 350-400мВ (везде имеется в виду значение пик-ту-пик) независимо от выходного тока.

    При этом ни на глаз, ни на камеру ничего не видно. Но думаю лучше конденсатор на выходе всё же поставить.

    Выводы: драйверы хорошие, с простой схемой включения, с низкими пульсациями, но как обычно — «доверяй но проверяй». Думается, для адекватного управления нужно повесить стабилитрон вольта на 4, и с него уже снимать «опорное» для потенциометра регулировки яркости.

    Сенсорный выключатель 220В с доработкой

    Прочитав обзор про копеечный сенсорный выключатель решил попробовать и заказал таких парочку прямо по ссылке автора.
    Использовал при изготовлении светодиодной подсветки самодельных полочек/зеркала, когда лампы включались/выключались прикосновением к металлической трубе — держателю полок.
    Радости моей и окружающих не было границ, но в одном из выключателей маломощный симистор с треском сгорел, не проработав и 5-ти раз на 10-ваттной подсветке 🙁

    Небольшое лирическое отступление про ВАУ-эффект

    Многие гости прямо «зависают» на включении/отключении подсветки.
    Называют это «магией», несмотря на высшее техническое образование и смартфоны с емкостными сенсорными экранами.

    Да и сама идея, включать свет прикосновением к ближайшей металлической поверхности от светильника очень удачна для практически любого местного освещения.

    В общем, решил продолжать эксперименты с этими устройствами



    Изучение описаний товаров в китайшопах показало, что данный сенсорный выключатель изготавливается на разную коммутируемую мощность (ВНИМАНИЕ НА ЭКРАН):
    220В * 1А = 60Вт
    220В * 3А = 100Вт

    Вот она разгадка китайских аккумуляторов, ламп и фонарей. В Китае свой закон расчета мощности!

    Решил, что даже китайских 3А мне должно хватить для коммутации светодиодных светильников.

    Отступление про «разнообразие путей» (англ. way - путь)

    На БИКе были заказаны 2 устройства на 3А
    К сожалению, я сразу не обратил внимание на надпись «3-Way».
    После соответствующего подключения, устройство уверенно управляло настольной лампой с 20-ваттной COB-матрицей, но с очень странной логикой.
    Оказывается, данный выключатель переключает последовательно 3 уровня мощности для обычных лампочек.
    Светодиодному драйверу, нормально работающему от 127В, это снижение практически не заметно, но лампа отключается «тройным кликом» — прикосновением

    Более подробный анализ рынка показал следующее, что данные выключатели бывают:
    «1-WAY» — включающие и отключающие нагрузку
    «3-WAY» — включающий на низкую, среднюю и высокую мощность и отключающий нагрузку. На таких пишут, что не работает с LED и энергосберегаемыми лампами


    При всем разнообразии выбора, сенсорные выключатели «1-WAY 3А» встречаются только на ТАО. Так как заказ с ТАО не планировал в ближайшее время, взял на АЛИ «1A»-ные за $0.87 лотом из 5 шт

    Отступление про доставку и трек

    Китаец дал мне странный трек UA******YP. Сперва подумал, что товар по ошибке отправили на Украину, о чем написал продавцу.
    Продавец заверил, что с отправкой все нормально. Что у них для ускорения доставки используется новая логистика и что данные треки можно отслеживать по адресам
    https://www.91track.com/track или https://www.yw56.com.cn/english/DIY.asp
    Но данные сайты ничего не сказали по моему треку 🙁

    Погуглив обнаружил, что данные треки дает компания Yanwen на неотслеживаемые сообщения. На отслеживаемые трек должен быть UR******YR.

    Чувствуя себя слегка обманутым (все таки АЛИ требует пересылки с отслеживаемым треком), написал продавцу, что если товар не придет за 40 дней, буду требовать полный возврат средств.
    К его счастью, да и к моему тоже, на 35-й день после оплаты получил на почте посылку.


    И вот товар из Китая получен.

    В наличие имеются выключатели с БИК «3-WAY 3A» от старой партии, работающие на «три клика» с симистором BT134 600E

    И только что полученные «1-WAY 1A» с маломощным симистором MAC97 коммутирующим ток не более 0.6А

    Печатная плата имеет дырки для подключения как маломощного симистора, так и его мощного брата. Причем, судя по надписи на плате — BT136 в корпусе TO-220.
    Опять «львам мяса недодали в зоопарке» — ох уж эти китайцы.

    Данная надпись на плате навела меня на мысль поставить BT137, которые я купил на EBAY десятком для своих проектов.

    Перепайка симисторов — минутное дело

    Пришлось немного по другому загнуть электролитические конденсаторы, так как один касался корпуса симистора. А он у BT137, увы, не изолированный.

    Включаю — все работает как часы. В результате получаю сенсорный выключатель «1-WAY 5A» по китайской градации ;)))
    На самом деле симистором в корпусе ТО-220 без радиатора можно коммутировать 150-200Вт.

    Но кто мешает поставить симистор на радиатор. Например, радиатор 25см2 позволяет коммутировать уже 800Вт, если полная нагрузка данного симистора — 8 стандартных (не китайских ампер)?
    А для того чтобы на радиаторе не было высокого напряжения, его крепят к симистору на такие штучки — пластиковые изоляторы для винта и силиконовые прокладки:


    которые продаются за копейки по 50-100 шт

    Пластиковые шайбы — изоляторы — $1.42/100
    Силиконовые изолирующие прокладки — $0.99/100

    Ну или можно по старинке на слюдяные пластинки.

    Итак выключатели пришли, были успешно модернизированы и поставлены в работу.

    В активе осталось 5 использованных маломощных симистора MAC97 и пара выключателей «3-WAY» на китайские 3А.

    Долго изучал печатные платы выключателей.


    К сожалению, никаких перемычек, задающих режим работы «1-WAY/3-WAY», не обнаружил. Видимо используются разные микросхемы «черные кляксы» или их прошивки, если это ПЛК.

    Подведем итоги

    Достоинства:
    — Работает без нареканий (если сразу не сгорает по мощности)
    — Низкая цена
    — Маленькие габариты
    — Простое подключение
    — Подлежит модернизации для увеличения желаемой мощности
    Недостатки:
    — Максимальные ток коммутации значительно меньше заявленного
    — Очень хлипкие проводочки

    На кота сенсор не реагирует, но экспериментом он крайне недоволен

    Литература:
    Симистор MAC97. Корпус TO-92 (SO-T54). Даташит
    Симистор BT134 600E. Корпус SOT-82. Даташит
    Симистор BT137 600E.Корпус TO-220(SOT-78) Даташит

    Микросхема для 3-WAY диммера TT6061A/TT8486A. Даташит
    Микросхема для 1-WAY диммера TT6061B. Даташит

    Большое спасибо odinokiianonim, который свои обзором натолкнул на такую полезную вещь

    О моих поделках можно прочитать в блоге

    Как подключить светодиодный светильник? (Ultra Guide 2019) -Lightstec

    Глава 1: Как соединить 2 светодиодных ленты вместе?

    Независимо от того, устанавливаете ли вы светодиодную ленту в шкаф, у вас будет возможность разрезать и соединить светодиодную ленту друг с другом. И у этого есть одно из больших преимуществ - вы можете соединить больше светодиодных лент вместе, чтобы осветить большие Место.Также как торговый центр, гостиная и другое место.

    Обычно есть 2 способа соединения светодиодной ленты.

    1. Используйте быстрый разъем для подключения светодиодной ленты

    Fast connector - это простой способ соединить две светодиодные ленты вместе. Две светодиодные ленты можно легко соединить друг с другом, когда у вас нет никаких инструментов.

    1.1 Коннектор пряжки Hippo

    Разъем для световых полос

    Hippo Buckle позволяет легко соединять две светодиодные ленты друг с другом. На каждом из двух концов этого разъема предусмотрено место для светодиодных лент.Вам просто нужно прикрепить один конец ленты к соединителю пряжки бегемота, чтобы соединить две полоски вместе. «Застежка» на соединителе удерживает полоски на месте после установки. Вы можете использовать эти соединители для соединения двух полосок вместе или даже для соединения ваших Светодиодная лента к блоку питания. В любом случае эти разъемы помогут вам увеличить расстояние, которое могут эффективно покрыть светодиодные ленты. Вы можете использовать этот разъем для подключения одноцветных светодиодных лент и светодиодных лент RGB.

    1.2 разъема для светодиодных лент без пайки

    Хотя зажимы hippo отлично подходят для соединения отдельных светодиодных лент друг с другом, в них недостаточно места для параллельного соединения светодиодных лент друг с другом. Вот здесь и пригодится этот больший разъем для светодиодных лент без пайки. В нем достаточно места для соединения нескольких светодиодных лент друг с другом. Вы можете использовать этот разъем для подключения одноцветных и светодиодных ленточных ламп RGB. Он также совместим с регулируемыми светодиодными лентами.Пластиковые зажимы удерживают светодиодные ленты на месте и надежно соединяют.

    1.3 Разъем для светодиодных проводов без пайки

    Для вашего проекта может потребоваться, чтобы светодиодные полосы загибались за угол или имели необычную форму. Вот здесь и пригодятся беспаечные разъемы для проводов светодиодов. Эти соединители имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

    Соединитель для проводов - отличный способ закрыть углы и другие области вашего помещения, где вам не нужен свет.Это связано с тем, что на этих проводах нет светодиодов. Их можно использовать только для увеличения длины лент. Вы можете соединять как одноцветные, так и светодиодные ленты RGB друг с другом.

    Как установить диммерный переключатель | Стратег

    Фото: Getty Images / Lambert

    Когда мы поговорили с дизайнерами и любителями о нашем рассказе о 31 улучшении дома с низким подъемом за менее чем 100 долларов, Барбара Шмидт, креативный директор Studio Bstyle, была активным сторонником диммерного переключателя.По ее словам, он обеспечивает «мгновенную изысканность». «Освещение - отличный особый эффект, который меняет все в комнате». И это легко установить самостоятельно. Даже новичок может рассчитывать на установку переключателя яркости менее чем за 30 минут - без необходимости посещения отделения неотложной помощи. Вот наше руководство по инструментам, которые вам понадобятся, о том, что вам нужно знать, о параметрах диммера и о том, как установить новый переключатель.

    Вам понадобится отвертка с плоской головкой для винтов, которыми декоративная пластина крепится к стене, и отвертка с крестообразным шлицем для винтов, которыми переключатель крепится к электрической коробке.Этот прочный набор из семи предметов включает в себя отвертки разных размеров разных размеров. Они магнитные, что вы оцените, когда увидите крошечные размеры шурупов в пластиковой настенной пластине, сделанные в США.

    Если вы хотите потратить немного меньше денег и сэкономить место в ящике для инструментов, приобретите основание для отвертки со сменными наконечниками. Он не такой прочный, как цельная отвертка, но вам не нужно беспокоиться об этом, пока вы не начнете собирать палубную мебель.

    Тестер напряжения

    Sperry небольшой, легкий и простой в использовании. Просто нажмите кнопку и удерживайте ее напротив того, что, по вашему мнению, может получить питание. Если он загорается, вернитесь к выключателю и попробуйте снова.

    Прежде, чем вы начнете покупать переключатель диммера, немного подумайте. Пройдите в комнату со светом, который вы хотите приглушить. Если только один переключатель управляет светом, вам понадобится стандартный однополюсный диммер.Если два переключателя управляют одним и тем же светом (скажем, один наверху лестницы, а другой внизу), это требует трехстороннего устройства. Затем обратите внимание на тип лампочки, которую будет контролировать выключатель. Лампы накаливания и галогенные лампы работают с большинством диммеров, но если вы перешли на более экологически чистые CFL или светодиодные лампы, они могут мигать или гудеть - и, как правило, сводить вас с ума - если вы купите не тот переключатель. (Особенно, если они не имеют специальной маркировки как лампы с регулируемой яркостью.) Упаковка диммера подтверждает, что он работает с имеющимися у вас лампочками.

    Шмидту нравится этот однополюсный кнопочный переключатель с перламутровыми деталями для домов в винтажном стиле, и он рекомендует сочетать его с латунной крышкой традиционного вида. Он работает с большинством типов лампочек.

    Этот более современный вариант может работать с одно- или трехполюсной установкой и доступен в 25 различных цветах, на случай, если вы захотите сочетаться с краской или обоями.

    Если вы из тех, кто хочет приглушить свет своим голосом, этот универсальный переключатель работает с Amazon Alexa и Google Home (или с вашим пальцем). Вы можете снизить цену до 21 доллара, если купите комплект из двух штук и воспользуетесь мгновенным купоном на 10%.

    Эти гладкие сенсорные панели активируются простым касанием.Они работают с большинством лампочек и настроек.

    Когда у вас есть выключатель и вы готовы к работе, первым делом нужно отключить свет. Подойдите к монтажной панели и включите выключатель, соответствующий комнате, в которой вы работаете. Проверьте выключатель света, чтобы убедиться, что свет больше не горит, затем дважды проверьте розетку с помощью тестера напряжения.

    Вы готовы установить коммутатор. Вот как:

    Отверстия для винтов, которые удерживают переключатели на месте, имеют продолговатую форму, что позволяет внести незначительные корректировки, чтобы выровнять их должным образом.

    Шаг 1: Большинство выключателей закрыто пластиковыми декоративными пластинами. Используйте отвертку с плоским жалом, чтобы вывернуть винты, удерживающие ее на месте. Когда вы снимите пластину, вы увидите два винта, которые удерживают переключатель напротив электрической коробки. Снимите их с помощью отвертки с крестообразным шлицем.

    Шаг 2. Провода, которые присоединяются к коммутатору, толстые и с трудом перемещаются. Осторожно растяните их, оттягивая выключатель от стены, давая себе немного места для работы.В большинстве случаев провода подключаются к коммутатору одним из двух способов: они могут быть закреплены винтами по бокам коммутатора или скручены на концах проводов, выходящих из коммутатора, и закреплены колпачками для проводов (немного пластиковые конусы, которые удерживают и защищают провода).

    Для этого типа переключателя ослабьте винты на боковой стороне переключателя, затем вытащите провода.

    Шаг 3. Вот где важно, какой у вас переключатель. Если это однополюсный выключатель, из стены выходят три провода (обычно красный, черный и зеленый). Вы можете отделить провода от старого переключателя - либо ослабив винты на старом переключателе, либо открутив заглушки проводов - и перейти к следующему шагу.

    Если у вас трехпозиционный переключатель, будет четыре провода (обычно красный, черный, зеленый и полосатый, но не беспокойтесь, если у вас другие провода).Найдите провод, который подсоединен к черному винту на старом переключателе. Это горячий провод, по которому электричество подается к выключателю. Пометьте его куском ленты, затем отсоедините провода.

    Шаг 4. Пришло время подключить провода от нового переключателя к проводам в стене.

    ОДНОПОЛЮСНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

    : Это видео показывает процесс. (Вы можете не обращать внимания на отрезание концов проводов. Если вам нужно их выпрямить, просто сделайте это плоскогубцами.) Подключите зеленый провод от переключателя к зеленому проводу в стене.Ваш диммер, вероятно, будет использовать для этого проволочную заглушку. (Если видно менее полдюйма оголенного провода, обнажите его с помощью инструмента для зачистки проводов.) Выровняйте оголенные части обоих проводов, наденьте на них колпачок, затем закрутите, пока колпачок не затянется. Осторожно потяните за каждый провод, чтобы убедиться, что он не выходит, а затем оберните его парой петель изоленты. Подключите два других провода. Неважно, что к чему подключается.

    ТРЕХСТОРОННИЙ ПЕРЕКЛЮЧАТЕЛЬ: В этой части видео рассматривается трехпозиционный переключатель.Сначала подключите зеленые провода. Затем соедините два красных провода от нового переключателя с двумя проводами, которые вы не отметили лентой. (Не имеет значения, что к какому подключается.) Наконец, соедините черный провод от переключателя с проводом, который вы пометили изолентой.

    Шаг 5: Вставьте все провода обратно в отверстие, а затем вставьте переключатель после них. Это может раздражать, так как провода толстые и в коробке не так много места; поэтому, если вам нужно, аккуратно протолкните провода отверткой.

    Шаг 6: Вкрутите выключатель обратно в электрическую коробку.

    Шаг 7: Установите пластину на место и снова вставьте винты. Если переключатель не совмещен с пластиной, просто снимите пластину, ослабьте винты на переключателе, затем сдвиньте переключатель немного в любую сторону, затяните винты и попробуйте еще раз.

    Шаг 8: Снова включите питание.

    получить информационный бюллетень стратега

    Действительно хорошие предложения, умные советы по покупкам и эксклюзивные скидки.

    Условия использования и уведомление о конфиденциальности Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.

    Strategist разработан для того, чтобы предлагать наиболее полезные, экспертные рекомендации по покупкам в обширном ландшафте электронной коммерции. Среди наших последних достижений - лучшие средства для лечения акне , чемоданы на колесиках , подушки для бокового сна , естественные средства от беспокойства и банные полотенца .Мы обновляем ссылки, когда это возможно, но учтите, что срок действия предложения может истечь, и все цены могут быть изменены.

    Добавьте красивый свет в свои сцены с помощью китайского шара

    Китайские шары - один из самых дешевых и эффективных способов добавить красивого света к вашим сценам. Вот лишь три из множества способов их использования на съемочной площадке.

    Верхнее изображение из Leafhouse Films

    Фарфоровый шар - один из моих любимых инструментов для работы на съемочной площадке.Качество света от фарфорового шара может быть абсолютно красивым; он очень мягкий, снисходительный и действительно может скрыть лицо вашего таланта. Тем не менее, чтобы извлечь максимальную пользу из фарфоровых шаров, означает, что вам нужно знать каждый способ их использования. Ниже приведены лишь три примера наиболее эффективных способов их использования.

    1. Окружающее освещение помещения


    Изображение из Крина урожая

    Внутренние сцены часто требуют увеличения базового уровня освещенности в комнате.Скажем, например, вы работаете с красивой трехточечной настройкой освещения для своего актера, но свет не попадает в фон достаточно, а окружающий уровень комнаты слишком низкий. Поместив фарфоровый шар или два высоко под потолком, вы можете легко сделать комнату ярче, не смягчая свет. Это очень быстрый и надежный способ добавить атмосферы, не тратя больше времени на съемочной площадке.

    2. Софтбокс


    Изображение из Школы без кино

    Если у вас нет софтбокса на съемочной площадке и нет времени устанавливать стойки, флажки и шелк для рассеивания стандартных пленочных огней, отличной альтернативой станут фарфоровых шаров .Качество света фарфорового шара практически не отличается от качества света высококачественного софтбокса и требует очень мало времени на настройку. Обычно вам нужно прикрепить какое-нибудь черное одеяло к задней части фарфорового шара , чтобы оно не разлилось по всей комнате. Это позволит вам поразить только лицо таланта светом (как в софтбоксе), эффективно контролируя уровни фоновой освещенности.

    3. На опоре стрелы


    Изображение от Comet Tale Productions

    Один из самых сложных типов осветительных приборов (особенно если у вас ограниченный бюджет) - это снимок с длительным отслеживанием.Отслеживающие выстрелы проходят через различные пространства на вашей съемочной площадке, а это означает, что вам нужно осветить гораздо большую площадь - если, конечно, вы не используете фарфоровый шар .

    Отличная альтернатива установке бесчисленных фонарей на вашем телевизоре - просто поставить фарфоровый шар на стойку стрелы и позволить члену экипажа идти с ним. Это позволит вашим актерам свободно перемещаться по съемочной площадке и сэкономит ваше драгоценное время, сохраняя при этом прекрасные результаты.

    Очевидно, что этот список - лишь верхушка айсберга china ball .Вот небольшой бонусный видеоролик от Film Riot, где Райан Коннолли учит вас, как собрать комбинацию фарфоровый шарик / диммерный переключатель .

    Когда-нибудь использовали фарфоровый шар на съемочной площадке? Есть кадры, которыми можно поделиться? Покажите нам, что у вас есть, в комментариях ниже!

    Абсолютный ужас переключателей света WiFi - блог Теренса Идена

    Я только что получил переключатель света WiFi.

    Как я объяснял ранее, замена всех моих существующих лампочек на интеллектуальные будет очень дорого и имеет недостаток, заключающийся в том, что они не работают, когда выключатели на стене выключены.

    Выключатель света Wi-Fi (теоретически) позволяет мне управлять светом с моего телефона - и кто угодно может использовать физические кнопки на стене. Это помогает избежать этого сценария:

    Когда вы сидите дома, миллениалы и спрашиваете, как работает свет pic.twitter.com/Xli7ZdZeHW

    - Кейт (@ c8ters) 16 февраля 2016 г.

    Wi-Fi, встроенный в коммутатор означает, что мне не нужно использовать концентратор для управления моими устройствами - я могу подключаться к ним напрямую и не беспокоиться о несовместимости оборудования.

    В Великобритании есть уникальный способ электромонтажа домов, который плохо поддается автоматизированному управлению. Коммутаторы, которые работают в США и ЕС, просто не будут работать в Великобритании. Это делает переключатели редкими и дорогими.

    Я купил выключатель света Lanbon WiFi - 50 фунтов стерлингов на Amazon или около 35 фунтов стерлингов прямо из Китая. Для получения дополнительной технической информации (хотя и небольшой) посетите страницу продукта L5-HSGT1.

    Что в коробке

    Сам коммутатор довольно симпатичный:

    Задняя часть немного странная - это, очевидно, довольно общий дизайн, который можно использовать повторно для многопозиционных коммутаторов.

    В остальном комплект…

    Ага! Пара крепежных винтов - вот и все! Ни инструкций по установке, ни глянцевых листовок, ничего! Да ладно, как сложно эту штуку установить…

    Электропроводка В

    Работать с электричеством опасно. Не забудьте выключить свет на вашем потребительском блоке. В случае сомнений обратитесь за помощью к квалифицированному электрику. Я следовал этому руководству по замене переключателей света в Великобритании.

    Подключение переключателя тривиально - если вы помните, какой провод какой.Есть только одна небольшая проблема…

    Глубина патронного ящика недостаточна для размещения переключателя! Очевидно, что микрочипы еще не настолько малы, насколько это необходимо.

    Хорошо, я могу попробовать просверлить это глубже позже - давайте включим этого ребенка и посмотрим, работает ли он!

    Мигает свет! Прикосновение к значку освещения вызывает приятный «лязг» где-то внутри переключателя, но не меняет состояние индикаторов. Может быть, его сначала нужно настроить?

    Приложение

    Помните, я сказал, что в пакете не было никаких инструкций? Это было не совсем так - сбоку есть несколько QR-кодов:

    Быстрое сканирование и…

    Хммм… Неужели я действительно хочу загрузить приложение из Китая по HTTP? Думаю, у меня нет выбора!

    Интересно, что веб-сайт Lanbon предлагает для загрузки более свежую версию приложения.Очевидно, что это организация, созданная не для того, чтобы думать о высоком качестве «просто работает».

    Я подготовился к установке приложения - когда меня поразило это:

    Это разрешения, которые запрашивает мое приложение Light Switch…!
    Думаю, сначала установлю на фиктивное устройство! pic.twitter.com/DxvUePDj0u

    - Теренс Иден (@edent) 1 марта 2016 г.

    Это какие-то до смешного пугающие разрешения ! Я могу понять, что мне нужен доступ к микрофону (голосовое управление) и, возможно, GPS (включаю свет, когда я прихожу домой), но почему он хочет отправлять SMS или совершать звонки? Зачем нужны мои контакты и возможность фотографировать?

    Быстрое сканирование на вирусы не выявило ничего явно вредоносного, но я решил предложить жертвенный планшет для запуска приложения.Я ни в коем случае не рискую своим основным устройством с этим программным обеспечением!

    Качество программного обеспечения обычно не соответствует стандартам, которые я обычно ожидал от дешевой электроники. Никакого мастера настройки, просто перенесено на сложный экран.

    Нажатие кнопки «Руководство пользователя» привело к этому чудовищу:

    Я удерживал кнопку выключателя света, пока индикатор WiFi не начал мигать. Затем я подключил свой планшет к Wi-Fi (отдельная сеть - я пока не хотел рисковать, подключая его к той же сети, что и все остальное).Я нажал кнопку «Автопоиск», и каким-то образом планшет нашел переключатель и установил для него сведения о сети. Результат!

    В приложении представлен этот довольно ленивый экран. Только синий значок слева работает как переключатель.

    Да будет свет!

    И, уважаемый читатель, догадайтесь, что произошло, когда я щелкнул по нему?

    Ну вот и выключатель света во всей «красе». Собираюсь попробовать другую розетку завтра в светлое время суток! рис.twitter.com/k4iKrtTbNt

    - Теренс Иден (@edent) 1 марта 2016 г.

    Ага, квадратный корень из всего, что надо!

    Под крышками

    Перед тем, как попробовать его с другой розеткой, я подумал, что раскрою его, чтобы посмотреть, что происходит внутри.

    Как я и подозревал, это универсальный блок, который можно использовать для 1-, 2- или 3-клавишных переключателей. К запасным портам светодиоды не припаяны.
    Интересно отметить другой номер детали, напечатанный на внутренней стороне - L5 HSCL LB v16 .

    Остается нейтральным!

    Я позвонил Праду - продавцу на Amazon, который снабдил меня переключателем. Он был невероятно полезен, но с сожалением подтвердил, что для коммутатора требуется нулевой провод . То, что, к сожалению, не было в его списке.

    Оказывается, отсутствие нейтральной проводки - обычная проблема.

    На стекле Wi-Fi Plug Glass есть довольно заметное предупреждение:

    И у Vesternet есть отличная страница, объясняющая проблемы установки умных коммутаторов в британских домах.

    Если не считать ремонта частей моего дома, похоже, что переключатель будет бесполезен для меня. Так что все возвращается.

    Декомпиляция программного обеспечения

    Отчасти проблема программного обеспечения заключается в том, что оно предназначено для работы с набором продуктов. Он содержит ссылки на камеры видеонаблюдения, домашние системы сигнализации, инфракрасные контроллеры, вентиляторы, контроллеры штор и еще полдюжины других вещей.

    Нет поддержки виджетов, что очень важно для приложения для освещения. Никто не хочет находить приложение, ждать, пока оно откроется, найти нужный свет и т. Д.Я просто хочу поставить простой переключатель на рабочий стол - точно так же, как это делает Lifx.

    Насколько я могу судить, ничего вредоносного в программе нет - просто она плохо сконструирована.

    @edent в этой версии обязательно - вы собираетесь декомпилировать каждое обновление? Большой деревянный конь, добро пожаловать в Трою…

    - Дерек Маколи (@drdrmc) 2 марта 2016 г.

    Конечно, с новой моделью разрешений Android Lollipop я могу запретить приложению доступ ко всему, что мне неудобно.Во время моего краткого использования приложения оно не запрашивало ничего, кроме доступа к Wi-Fi.

    API

    Поскольку переключатели у меня не работали, я не стал углубляться в API. Однако я заметил это любопытное занятие.

    Когда выключатель света не был подключен к Wi-Fi, приложение предполагает, что он находится в другой сети, чем коммутатор, и пытается установить связь через облачный сервис.

    Этот IP-адрес жестко запрограммирован в приложении.

    whois 58.96.172.115 ? Неизвестный сервер в Гонконге! Почтенный nmap считает, что сервер работает под управлением Microsoft Windows Vista Home Premium SP1, Windows 7 или Windows Server 2008. Хорошо…

    Верно, он обменивается данными через порт 80 - но давайте посмотрим, какую невероятно безопасную аутентификацию он выполняет…

    Хммм… Некоторые из этих чисел кажутся знакомыми…

    А. Таким образом, он отправляет пакет с идентификационным номером выключателя света. Кажется, это все. Я предполагаю, что коммутатор устанавливает такое же постоянное соединение с этим IP-адресом, чтобы он мог прослушивать инструкции.Я был слишком напуган, чтобы сканировать порт выключателя света.

    Полагаю, приложив немного усилий, вы могли бы переключать свет незнакомцев, сколько душе угодно.

    Вердикт

    Похоже, мне придется выбрать модель интеллектуальных коммутаторов с концентратором и спицами. То есть выключатель света, который вырабатывает достаточно электричества для питания РЧ-приемника, при этом не выключая свет, - управляется концентратором, подключенным к Wi-Fi.

    Надеюсь, что более безопасный, чем это!

    и далее!

    TSL06-1LW

    Decora LED Dimmer Часто задаваемые вопросы

    Каковы преимущества использования универсального диммера, совместимого с LED / CFL?

    Преимущества использования этого диммера включают плавную работу для точного диммирования, запуск на низком уровне и работу без мерцания при использовании с лампами накаливания и совместимыми диммируемыми лампами LED / CFL.Он разработан для обеспечения оптимальной производительности при использовании с регулируемыми светодиодными или регулируемыми лампами CFL. Даже если вы в настоящее время используете лампы накаливания, вы можете защитить себя в будущем, установив универсальный диммер, чтобы обеспечить совместимость в будущем с регулируемыми светодиодными / CFL-лампами. Для обеспечения качества универсальные диммеры были протестированы и внесены в список специально для использования с диммируемыми светодиодными и диммируемыми нагрузками CFL в дополнение к лампам накаливания.

    Какие типы ламп можно использовать с универсальными диммерами?

    Универсальные диммеры

    предназначены для работы с регулируемыми светодиодами, КЛЛ с регулируемой яркостью, лампами накаливания и галогенными лампами.Некоторые универсальные диммеры также предназначены для низковольтных магнитных (MLV) и электронных низковольтных (ELV) нагрузок. Leviton рекомендует использовать с универсальным диммером только светодиодные и CFL лампы, помеченные как DIMMABLE. На упаковке лампы должно быть указано, что она регулируется.

    Сэкономлю ли я электроэнергию, если уменьшу яркость светодиодных и CFL-ламп?

    Да, уменьшение яркости любой лампы снижает потребление энергии. Ниже приведен пример экономии энергии *, достигаемой при уменьшении яркости ламп накаливания, светодиодных или CFL-ламп с регулируемой яркостью.

    Относительная светоотдача
    (% Затемненное)

    Лампа накаливания 75 Вт (мощность)

    26 Вт CFL (мощность)

    17Вт LED (мощность)

    100% 75 Вт 26 Вт 17 Вт
    75% 63 Вт 18 Вт 12 Вт
    50% 51 Вт 13 Вт 17 Вт
    20% 34 Вт 7 Вт 3 Вт

    Могу ли я использовать диммер ТОЛЬКО для ламп накаливания на светодиодных / CFL-лампах с регулируемой яркостью?

    №В списках агентств, связанных с диммерами Universal LED / CFL, есть особые требования к испытаниям для безопасного управления и эксплуатации регулируемых светодиодных и CFL-ламп. Мы не можем рекомендовать использование диммеров для ламп накаливания с регулируемыми LED / CFL лампами.

    Могу ли я использовать электронный низковольтный диммер на светодиодных / CFL-лампах с регулируемой яркостью?

    Электронные низковольтные диммеры

    (ELV) включают в себя управление диммированием с обратной фазой, которое, как правило, обеспечивает улучшенные характеристики с регулируемыми светодиодными лампами.Перед использованием диммера ELV с лампами LED / CFL убедитесь, что диммер указывает, что он указан для использования с этими типами ламп. Эти диммеры требуют подключения к нейтральному проводу, который часто недоступен в старых конструкциях. Кроме того, электронные диммеры низкого напряжения обычно являются более дорогим решением.

    Требуется ли нейтральный провод для универсальных диммеров Leviton?

    Нет, универсальные диммеры - это двухпроводные устройства, которые могут заменить любой стандартный электрический выключатель.

    Чем отличается затемнение лампы LED / CFL с регулируемой яркостью от затемнения лампы накаливания?

    Светодиодные / CFL-лампы с регулируемой яркостью содержат электронные схемы, отсутствующие в лампах накаливания. Следовательно, может быть трудно добиться того же плавного пуска и полного диапазона затемнения, которые можно увидеть с лампами накаливания. Универсальный диммер разработан для взаимодействия с электронной схемой, обеспечивая плавное низкое затемнение многих ламп, предлагаемых основными производителями.

    В каких цветах бывают универсальные диммеры?

    Модель SureSlide® доступна в белом цвете, цвете слоновой кости и светло-миндальном цвете. Модели IllumaTech® и Decora® Rocker / Slide имеют сменные лицевые панели и поставляются в коробке до трех цветов: белого, цвета слоновой кости и светлого миндаля. Возможны дополнительные цвета и варианты упаковки. Посетите Leviton.com/universal для получения подробной информации.

    Какова номинальная нагрузка светодиода для диммера Decora Rocker Slide Dimmer?

    Диммер Decora Rocker Slide Dimmer DSL06 доступен с мощностью 300 Вт (2.5A) Номинальная нагрузка светодиода. Диммер DSM10 Decora Dimmer имеет номинальную нагрузку 450 Вт (3,75 А).

    Есть ли у универсального диммера Decora Rocker Slide подсветка?

    Да. Индикатор локатора - это небольшой индикатор на устройстве, который загорается, когда устройство выключено. Этот свет помогает найти диммер в темноте.

    Как включить или выключить светорегулятор Decora Rocker Slide?

    Селектор включения / выключения светодиодов расположен под тумблером.Просто снимите лицевую панель комплекта для смены цвета и поверните переключатель в желаемое положение.

    Почему мои фары все еще горят или светятся, когда диммер выключен?

    Когда локатор находится в положении ON, через светодиодную лампу проходит очень небольшой ток. От этого тока может казаться, что очень чувствительные светодиодные лампы светятся.Чтобы исправить это, переведите указатель поворота в положение ВЫКЛ.

    Почему универсальные диммеры имеют более низкий рейтинг для светодиодных и CFL-ламп, чем для ламп накаливания?

    Для ламп

    LED и CFL требуется пусковой ток, который не требуется для ламп накаливания. Универсальные диммеры предназначены для управления этим «пусковым» током до тех пор, пока общая мощность не превышает номинал светодиода / CFL диммера.Интересным фактом является то, что даже 150 Вт светодиодных / CFL-ламп с регулируемой яркостью дадут больше световой отдачи, чем 600 Вт ламп накаливания.

    На упаковке указано, что универсальные диммеры подходят для однополюсных и трехполюсных применений. Что это означает?

    Однополюсный означает управление одним или несколькими осветительными приборами из одного места. 3-стороннее - это возможность управлять одним или несколькими осветительными приборами с двух отдельных положений переключателя.Примером трехходовой схемы является возможность управления одним и тем же устройством с помощью переключателя наверху лестницы и другого переключателя внизу лестницы. Универсальный диммер Decora Rocker Slide можно затемнять только из одного места, а ВКЛЮЧАТЬ и ВЫКЛЮЧАТЬ - из второго (до текущего уровня затемнения). Если вам требуется возможность затемнения из нескольких мест, см. Линейку элементов управления Decora Digital.

    Нужно ли мне внести какие-либо корректировки в универсальный диммер в зависимости от выбранной мной лампы?

    Универсальный диммер предварительно настроен на режим LED / Лампа накаливания.В большинстве случаев в этом режиме диммер можно использовать со всеми совместимыми типами ламп. Если вы испытываете мерцание в нижнем диапазоне регулировки яркости, настройку нижней границы диапазона можно использовать для повышения производительности. Для включения некоторых регулируемых ламп CFL может потребоваться дополнительный «быстрый старт *» или автоматическая регулировка. В этом случае необходимо перевести диммер в режим КЛЛ.

    Что такое селекторный / программный переключатель и как он работает?

    Универсальные диммеры

    Leviton оснащены простым в использовании переключателем для выбора областей применения ламп.Он предварительно настроен на режим светодиода / лампы накаливания, который оптимизирован для широкого спектра светодиодных приложений. В режиме CFL диммер обеспечивает функцию «кик-старта *», чтобы лампы с трудом запускались.

    В режиме CFL функция «кик-старта» диммера максимизирует полезный диапазон затемнения для многих ламп, позволяя пользователю включать свет в самом нижнем возможном положении.

    Селекторный переключатель имеет дополнительный режим программирования. Опция режима программирования используется для изменения заводских настроек минимального уровня освещенности.Например, настройки диммера можно изменить, чтобы устранить любое заметное мерцание, или пользователи могут повторно откалибровать предварительную настройку, чтобы обеспечить включение лампы при минимальном уровне освещенности.

    * «Быстрый старт» - это точное увеличение энергии, прилагаемое к трудно запускаемым КЛЛ для плавного пуска и предотвращения мерцания. Эта функция максимизирует полезный диапазон затемнения, позволяя пользователю начинать с минимально возможного положения полосы затемнения / яркости.

    Почему не светятся светодиодные лампы, когда диммер включен при минимальной настройке яркости?

    Универсальные диммеры разработаны для работы с различными светодиодными лампами.Некоторые светодиодные лампы более чувствительны, чем другие, и для их «включения» требуется более высокое напряжение. Чтобы исправить это, поднимите регулировку обрезки нижних частот, пока не загорится светодиодная лампа.

    Что делать, если я использую регулируемые светодиодные лампы, когда диммер установлен в режим CFL?

    Это вполне приемлемо, особенно если вы сталкиваетесь с светодиодными лампами, которые трудно запустить при низком заданном уровне диммера. В режиме CFL диммер будет обеспечивать повышенную энергию или «кик-старт *» для зажигания лампы.

    У меня есть несколько светодиодных ламп, которые, кажется, включаются с небольшой задержкой, этого можно ожидать?

    Может зависеть от лампочки. Если ваш диммер имеет функцию мягкого включения и выключения, при которой он гаснет и выключает свет, а не резко включает его, как обычный выключатель, может возникнуть небольшая задержка, прежде чем некоторые лампочки включатся. Хотя большинство из них будет нормально работать с мягким включением и выключением и изменениями настроек диммера, есть некоторые лампы, которые имеют встроенную задержку во время этих событий, и может пройти некоторое время, прежде чем они включатся или отреагируют на изменения в диммере. настройки.

    Что произойдет, если я смешаю типы лампочек с универсальным диммером?

    Мы настоятельно рекомендуем использовать один и тот же источник света для достижения стабильной работы от лампочки к лампочке. Если вы решите использовать разные типы ламп на одном диммере, возможно, вы испытаете различия в характеристиках диммирования и пусковых характеристиках.

    Мои фары иногда выключаются до того, как ползунок регулятора яркости достигает минимального уровня.Почему это происходит и могу ли я это исправить?

    Некоторые лампы LED и CFL отключаются при разном напряжении. Универсальные диммеры Leviton имеют регулировку нижнего уровня, так что вы можете настроить полный диапазон ползунка, соответствующий полному диапазону лампы. См. Инструкции для получения подробной информации о том, как настроить ваш конкретный диммер.

    Требуется снижение номинала на

    с при установке более одного универсального диммера в одну настенную коробку?

    Может потребоваться снижение рейтинга, если у вас есть два или более диммера, совместно использующих настенный бокс.Если вы устанавливаете более одного диммера рядом друг с другом и используете лампы накаливания, необходимо уменьшить нагрузку, которую может контролировать каждый диммер (снижение номинальных характеристик). При использовании диммируемых светодиодных или диммируемых CFL-ламп в установках с несколькими диммерами снижение номинальных значений не требуется. Максимальную нагрузку на диммер см. В таблице характеристик в инструкциях.

    Универсальная таблица снижения рейтинга:

    Модель

    1 Диммеры

    2 диммера

    3 диммера

    IPL06, 6672, 6674, RNL06, RDL06, Лампа накаливания, 600 Вт, 150 Вт, регулируемая, LED / CFL, на каждый диммер Лампа накаливания 500 Вт, 150 Вт, диммируемая, LED / CFL на каждый диммер Лампа накаливания 400 Вт 150 Вт с регулируемой яркостью LED / CFL На каждый диммер
    DSL06, TSL06 Лампа накаливания 600 Вт, 300 Вт, регулируемая, LED / CFL Лампа накаливания 500 Вт, 300 Вт, регулируемая, светодиод / CFL Лампа накаливания 500 Вт, 300 Вт, регулируемая, светодиод / CFL
    DSM10 (также подходит для магнитного низкого напряжения) Лампа накаливания 1000 Вт, 450 Вт, регулируемая, светодиод / CFL Лампа накаливания 800 Вт, 450 Вт, регулируемая, светодиодная / CFL Лампа накаливания 700 Вт, 450 Вт, регулируемая, LED / CFL

    Как соединить несколько светодиодных лент для создания единой световой панели?

    У вас есть все нужные детали.

    Если бы вы не хотели их затемнять, это было бы просто - просто подключите их все параллельно к источнику питания.

    Поскольку вы действительно хотите уменьшить их яркость, вам нужно подумать о том, как работает регулировка яркости. Эти продукты, как правило, представляют собой диммеры с ШИМ-управлением, которые включают и выключают светодиоды, и процент времени включения определяет яркость. Светодиодные усилители принимают это за вход и точно так же генерируют импульсы на своих выходах. Таким образом, выходом ШИМ-диммера может быть "питание" светодиодных лент, "сигнал" для усилителей или то и другое.

    Этот конкретный усилитель имеет мощность 192 Вт, но это также RGB, что означает, что у него 3 канала (красный, зеленый, синий), по-видимому, 64 Вт на канал. Я бы отправил один и тот же (монохромный) ШИМ-сигнал на все три входа RGB и отключил белые светодиодные ленты с каждого выхода.

    • Питание 120 В.

    • Питание 12В для диммера и усилителя.

    • Выход диммера разделен на все 3 входа усилителя RGB.

    • Выход диммера также управляет двумя светодиодными лентами параллельно.

    • Каждый из выходов RGB усилителя управляет двумя светодиодными лентами параллельно.

    Альтернативно, какие полоски запитаны от какого источника, поэтому 8 стрипов питаются примерно как RGDBRDGB. Таким образом, если один канал выходит из строя, полосы, которые выходят из строя, будут находиться на некотором расстоянии друг от друга, и это не оставит такой очевидной мертвой зоны на вашей панели.

    Обычные китайские диммеры имеют ограниченный динамический диапазон, то есть они не могут быть "очень тусклыми", они просто отключаются, если вы опускаетесь ниже определенной яркости.Это может раздражать. По этой причине я предлагаю добавить в усилитель выключатель сигнала. Это отключит 6 светодиодных лент, оставив 2 отключенными непосредственно от диммера. Вот почему я предлагаю распределить их стратегически, чтобы они могли разумно работать только с освещением панели. Это мягкий предел дешевых китайских диммеров - если вы сами создаете этот ШИМ-сигнал, используя Arduino или еще что-то, вы можете сделать его настолько тусклым, насколько захотите. Просто постарайтесь, чтобы частота пульса была как можно более высокой, обязательно более 200 Гц, чтобы ее не было видно невооруженным глазом.

    Диммеры Все, что вам нужно знать о них

    Времена, когда свет использовался только для освещения пространства, давно прошли. С появлением на рынке диммеров и новых световых решений и различных предлагаемых им опций регулировка освещения для создания расслабляющей и комфортной атмосферы становится обязательной в каждом современном доме.

    Несмотря на то, что сделать ваш регулируемым светом довольно просто, есть еще несколько проблем и вопросов, которые возникают у людей, прежде чем они решатся на это.

    Какую лампочку выбрать? В чем разница между диммируемыми и недиммируемыми ? Что такое диммер? Можно ли уменьшить яркость лампы без диммирования? Что насчет того, когда он подключен к диммерному переключателю? Почему гудит лампочка и мерцает ?

    В этой статье мы подготовили обзор информации, советов и ответов, которые вам нужны, чтобы избежать проблем и сделать ваш проект затемнения успешным.

    Регулировка яркости -

    Что это значит и зачем мы изобрели диммеры?

    Способность к затемнению - возможность уменьшения яркости освещения.

    Давным-давно, когда на рынке были доступны только традиционные лампы накаливания, были введены диммеры, чтобы снизить энергопотребление источника света и тем самым уменьшить ежемесячный счет за электроэнергию. Эти времена прошли, и, честно говоря, благодаря введению светодиодных ламп в качестве основного источника света функция диммера, снижающая энергопотребление, больше не воспринимается как единственная функция.

    Какие бывают диммеры?

    Как было сказано в предыдущей главе, диммеры - это устройства, которые используются для регулировки количества света. Обычно эта регулировка выполняется путем изменения формы волны напряжения питания лампы. При этом снизится интенсивность света и потребление энергии, что приведет к меньшим затратам. Еще одним преимуществом уменьшения яркости света является увеличение срока его службы, что означает меньшее количество замен ламп и, как следствие, расходы на техническое обслуживание. Помимо сокращения затрат - на что вы можете рассчитывать, - есть и другие бесценные преимущества.Посмотрите 2 и часть блога, о умных диммерах

    Какие диммеры мы знаем?

    На рынке представлены диммеры различных типов:

    • Аналоговый - управление освещением осуществляется аналоговым, а не цифровым (битовым) способом.
      • Диммирование фаз за счет переменного напряжения питания
        • Передовая
        • Задняя кромка
      • Регулировка 1-10 В пост. Тока
      • Сенсорный
    • Digital - управление освещением осуществляется цифровым способом, при котором сигнал диммирования преобразуется в биты.

    Диммируемые и нерегулируемые лампы накаливания

    Перед тем, как перейти к лампочкам с регулируемой и нерегулируемой яркостью, неплохо подумать о том, как вы собираетесь использовать свой свет. Вы хотите управлять ими, уменьшая яркость от минимального до максимального уровня, или вам нужно только их включать и выключать?

    В случае, если вам нужно только включить или выключить свет, вы можете использовать регулируемую или нерегулируемую лампу. Но если вы хотите уменьшить его яркость, то можно использовать только диммируемую лампу .Приятно добавить, что некоторые протестированные нами лампы, даже если они были оценены как нерегулируемые, могли использовать функцию затемнения. Тем не менее, пусть вас не вводит в заблуждение эта информация, поскольку мы только проверили ее для наших целей как разрушение мифов. Вы всегда должны придерживаться фактов, написанных производителями ламп.

    Диммируемые лампы

    Изменяя форму волны напряжения питания лампы, мы изменяем ее выходную мощность или яркость - это называется диммированием.

    Наиболее распространенные лампы с регулируемым затемнением:

    • Лампы накаливания и галогенные лампы накаливания
    • Люминесцентные лампы , также известные как CFL
    • LED лампочки

    В принципе, все лампы накаливания и галогенные лампы можно затемнить.Таким образом, это не всегда так, когда речь идет о других технологиях, таких как светодиоды, CFL и т. Д. Более того, светодиодные и CFL-лампы имеют в большинстве более низкий диапазон затемнения по сравнению с лампами накаливания. Качественные светодиодные или CFL-лампы могут поддерживать снижение яркости примерно до 10-15% от общей выходной мощности. С другой стороны, лампы накаливания могут упасть примерно до 1-2%.

    Короче говоря, диапазон затемнения, который вы можете получить от лампочки, зависит как минимум от трех вещей:

    • электрическая система ( 3- или 2-проводная установка , то есть с нулевым проводом или без него)
    • Тип лампы (лампа накаливания, галогенная, светодиодная, КЛЛ)
    • диммер модуль

    Регулируемая лампа может работать как диммер , в режиме диммирования , или как обычный переключатель , в режиме ВКЛ / ВЫКЛ .Он идеально подходит для обоих вариантов использования.

    Лампы с регулируемой яркостью

    В настоящее время на рынке довольно часто можно встретить трехступенчатые регулируемые лампы. В большинстве случаев доступный диапазон диммирования составляет 10, 50 и 100% . На самом деле вся история этих лампочек очень проста. Просто замените существующую лампу без регулировки яркости на эту, и все готово. Вам нужно только нажать кнопку включения, и свет сам станет, например, на 100% своей яркости. Следующее выключение / включение включает свет до 50% от его яркости и т. Д.Кроме лампочки больше ничего менять не нужно.

    Лампы без диммера

    С лампой без диммирования уменьшение и увеличение яркости не рекомендуется, не допускается или даже невозможно.

    Тем не менее, в сочетании с диммером в режиме диммирования или включения / выключения эта лампа может работать с некоторыми ограничениями . Ограничение заключается в том, что когда диммер находится в режиме затемнения, лампа всегда должна получать 100% мощности, что в основном такое же, как при включении в режиме ВКЛ / ВЫКЛ.

    Вот два распространенных случая, когда это может быть полезно:

    • Воскресенье, полдень; все закрыто, и на вашей кухне выходит из строя регулируемая лампочка. В качестве замены у вас есть только старые лампы без диммирования. Вы можете просто заменить вышедшую из строя лампу с регулируемой яркостью на работающую без регулировки яркости и установить уровень яркости диммера до 100%.
    • Вы переходите на домашнюю автоматизацию, но весь дом работает от ламп без регулировки яркости. Было бы бессмысленно выбрасывать полностью исправные лампочки.Следовательно, вы можете установить диммеры там, где это необходимо, и использовать режим включения / выключения до тех пор, пока не выйдет из строя нерегулируемая лампочка или вы просто не решите, что вам хватило ожидания.

    FAQ по диммерам и диммируемым фарам:

    Как узнать, регулируется ли лампа накаливания?
    Вам следует проверить маркировку на упаковке лампочки. Если есть пересекающаяся кривая затемнения, свет не должен быть приглушенным.

    Могу ли я заменить регулируемую лампочку на нерегулируемую?
    Да, можно, но нужно обратить особое внимание.Нерегулируемая лампа должна работать только при 100% -ном напряжении.

    Могу ли я заменить нерегулируемые лампочки на регулируемые?
    Нет проблем, дерзайте. Единственным недостатком этой установки является то, что вы не используете основную функцию регулируемой лампы - затемнение (если вы не покупаете ступенчатую регулируемую лампу). В системе, где раньше у вас была лампа с нерегулируемой яркостью, отсутствует схема, которая могла бы уменьшить яркость новой лампы с регулируемой яркостью.

    Могу ли я уменьшить яркость лампы без диммирования?
    Если вы устанавливаете лампу без диммирования в диммируемую систему, она, вероятно, будет работать, когда диммер установлен на максимальную мощность, то есть на 100%.Уменьшение яркости нерегулируемой лампочки может быть замечено как странное поведение регулятора освещенности и / или лампочки. Может присутствовать мерцание и / или жужжание, и в конечном итоге один из них может выйти из строя.

    Подведем итоги о диммерах и диммируемости

    1. Никогда не подключайте к диммеру нагрузки, превышающие минимальный или максимальный предел мощности. Это может привести к опасным ситуациям и сбоям.
    2. Не подключайте одновременно разные типы лампочек или драйверов. Они могут действовать по-разному, вызывая нестабильность и / или отказы.
    3. При подключении драйверов светодиодов к диммерам убедитесь, что сам драйвер регулируется. Если у вас есть только светодиодный светильник с регулируемой яркостью, это не значит, что вы также можете затемнять драйвер.
    4. Не затемняйте диммер с другим диммером. В лучшем случае выйдет из строя только один.

    Теперь, когда вы хорошо осведомлены о диммерах и различных типах ламп, следите за обновлениями второй части статьи, в которой мы сделаем вам шаг вперед и расскажем, как сделать так, чтобы ваши светильники не только диммируемый, но также умный с помощью умного диммера.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
