Как подключить мощный светодиод ⋆ diodov.net

Мощный светодиод часто применяют для изготовления фонарика. В отличие от индикаторных светодиодов для ограничения тока, протекающего через мощный сверхяркий светодиод, обойтись одним резистором крайне затруднительно, поскольку мощность рассеивания такой резистора буде составлять десятки и больше ватт. Поэтому габариты такого резистора будут значительными. Кроме того с помощью лишь одного резистора невозможно стабилизировать ток в зависимости от изменения величины входного напряжения.


Для ограничения тока, протекающего через мощный светодиод, мы будем использовать очень распространенную микросхему LM317. Многое наверняка уже сталкивались с данной микросхемой, поскольку она получила широкое применение при изготовлении блоков питания с регулированием напряжения или лабораторных блоков питания. Интегральная микросхема LM317 изначально разрабатывалась для стабилизации и регулировки напряжения в диапазоне от 1,2 В до 37 В.

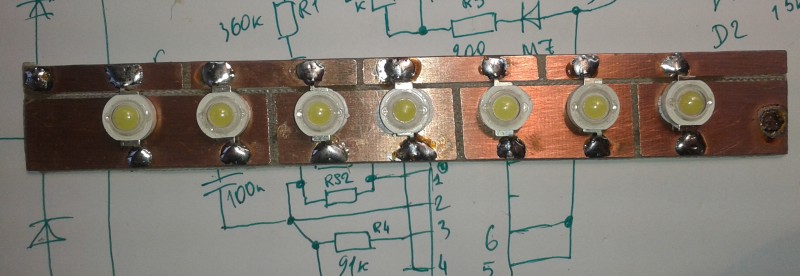

Как подключить мощный светодиод

Однако сейчас мы будем применять LM317 для стабилизации тока. Для примера возьмем два сверхярких светодиода VD мощностью 1 Вт и 0,5 Вт.

Параметры первого VD1 (зеленый свет):

— мощность P = 1 Вт;

— напряжение U = 3,5 В;

— ток I = 350 мА = 0,35 А.

Параметры второго VD2 (холодно-белый свет):

— мощность P = 0,5 Вт;

— напряжение U = 3,5 В;

— ток I = 175 мА = 0,175 А.

В режим работы стабилизации тока LM317 включается согласно ниже приведенной схемы. В таком режим на резисторе R вне зависимости от величины протекающего тока и входного напряжения происходит постоянно падение напряжения величиной 1,25 В. Поэтому наша первая задача заключается в расчете сопротивления данного резистора. Оно равно отношению напряжения (1,25 В) к току. Поскольку мы выполняем расчет для двух светодиодов, то и сопротивлений мы также получим два.

Ввиду отсутствия в наличии расчетных номиналов резисторов, я буду применять для первого случая R1 = 4,1 Ом, а для второго R1 = 8,2 Ом.

Согласно указанным новым значениям сопротивлений пересчитаем реальные токи, протекающие через светодиоды.

Мощность рассеивания резисторов

Для светодиода мощность 1 Вт нужно применять резистор с мощностью рассеивания не менее 0,5 Вт, а для полуваттного VD – 0,25 Вт.

При протекании тока через микросхему LM317 она достаточно хорошо нагревается. Согласно техническим данным (даташиту) максимальная мощность рассеивания ее составляет 20 Вт, максимальный ток 1,5 А (в некоторых случаях можно превышать до 2,2 А). Поэтому необходимо рассчитывать также ее P.

Сначала нужно определить величину падения напряжения на самой микросхеме. Она равна разности входного напряжения (12 В) и сумме падения напряжения на резисторе (1,25 В) и светодиоде (3,5 В).

Мощность, выделяемая на LM317 равна произведению падения напряжения на ток.

Как видно из расчетов и в первом и во втором случаях мощность рассеивания не превышает 20 Вт. При больших мощностях необходимо микросхему располагать на радиаторе.

Таким незамысловатым способом можно подключить мощный светодиод (и не один) к источнику питания. При этом ток будет сохранять свое значение независимо от изменения величины входного напряжения. Следует помнить, что напряжение на входе должно быть на 2..3 В выше суммарного выходного напряжения.

Еще статьи по данной теме

Вопросы подключения мощных светодиодов / Теория, измерения и расчеты / Сообщество EasyElectronics.ru

Предисловие.

Когда-то давно я писал статью про подключение мощных светодиодов для одного сайта, который так и умер, не родившись — статья осталась лежать в столе. Несколько позже я писал длинный пост на Радиокоте, посвященный этой же теме.

А недавно в обсуждении статьи про мой дачный фонарь прозвучала просьба пояснить, для чего все эти пляски с импульсными драйверами и отчего бы не использовать резистор. В ответ я обещал посвятить этому статью. Сим я выполняю это обещание, а заодно и утилизирую накопившийся в столе материал, скомбинировав и переработав его. Dixi.

Идемте верным путем, товарищи!

В наши дни каждый прогрессивный человек знает, что светодиоды — будущее освещения. У них огромный по современным меркам световой КПД, малые габариты, малое рабочее напряжение… Одним словом, идеальный источник света. Единственное, что смущает, это их цены. Однако, уже довольно давно в продаже есть одноваттные светодиоды, которые, на мой взгляд, являют собой оптимальное соотношение цена/характеристики, что позволяет с уверенностью говорить о целесообразности их применения для освещения уже сегодня.

Помимо же осознания важности светодиодов для народного хозяйства, прогрессивного человека сегодняшнего дня также отличает осознание того факта, что светодиод — прибор токовый. А это означает, что перед тем, как наслаждаться осознанием своей прогрессивности, созерцая свет сих приборов будущего, мы неизбежно должны построить стабилизатор тока. Однако перед тем, как заняться этим достойным делом, я хотел бы сделать небольшое отступление, предназначенное для заблудших,
доныне не познавших светодиодное дао, и упорно пытающихся подключать оные кристаллы к разнообразным источникам напряжения.

Почему не батарейка?

В принципе, теоретически, если мы определили напряжение на конкретном светодиоде при нужном токе, и потом поддерживаем его с высокой точностью, все вроде должно быть хорошо, и вроде как светодиод при таких условиях должен нормально работать от источника напряжения. Отлично. А теперь давайте подогреем сей кристалл градусов этак на пятнадцать (а если кристалл мощный, так он и сам нагреется, без нашей помощи). Или охладим. Или просто подождем, пока он постареет. Все эти факторы оказывают влияние на рабочее напряжение.

Что будет? Если мы его нагреем, то рабочее напряжение диода упадет (ибо упадет сопротивление, полупроводник все же). Однако источник будет стараться держать напряжение на диоде стабильным, поднимая ток по экспоненциальной ВАХ диода. Очевидно, что в этом случае кристалл будет еще сильнее разогреваться от проходящего тока, его сопротивление будет еще больше падать, ток будет расти еще больше, и светодиод сгорит.

Потому светодиод прежде всего требует поддержания стабильного рабочего тока.

Выбираем источник тока.

Первое, что приходит в голову — включить последовательно со светодиодом резистор. Однако давайте посмотрим, чем нам это грозит.

Да, совсем забыл сказать — если мы хотим подключить несколько светодиодов к одному источнику, разумно включать их последовательно, ибо, как уже говорилось, светодиод — токовый прибор. Поэтому, включая несколько одинаковых светодиодов, мы должны включать их так, чтобы обеспечить одинаковость тока. А это возможно именно при последовательном подключении (при условии, что максимальное напряжение, которое может выдать наш источник, больше суммы падений на диодах). В противном случае нам придется делать отдельный стабилизатор тока для каждого светодиода, поскольку, если запараллелить их напрямую, то из-за разности рабочих сопротивлений токи неизбежно будут отличаться, что в перспективе также может привести к перегреву и выходу из строя сначала одного, а потом и всех диодов по очереди, поскольку с выгоранием очередного диода ток через оставшиеся будет расти, провоцируя еще более скорый выход последующих из строя.

Так вот, давайте посчитаем. Светодиод у нас потребляет ток I при среднем напряжении на нем U

пр. Тогда резистор должен принимать на себя оставшиеся Uпит.-Uпр. вольт (где Uпит. — напряжение питания). Соответственно, сопротивление резистора можно сосчитать по закону Ома:

R=(Uпит. — Uпр.)/I

При этом мощность, на нем рассеиваемая, будет равна

P=I2R

Вроде бы ничего страшного, более того, для маломощных светодиодов такой подход можно считать правильным, поскольку при напряжениях питания, существенно превосходящих среднее прямое падение на диоде и малых токах (20 — 50мА) номинал резистора получается достаточно большим для того, чтобы пристойно стабилизировать ток через диод. Происходит это следующим образом: при нагреве диода ток, как уже было выяснено, пытается вырасти, а вместе с ним растет и напряжение, которое падает на резисторе; т.о., напряжение на диоде опускается до нового, соответствующего новым условям.

Однако давайте попробуем посчитать потери на резисторе исходя из того, что мы собираемся подключать не какой-нибудь 5мм светодиод, а хороший такой одноваттный Luxeon. Обычный рабочий ток одноваттного светодиода — 350мА, среднее падение на нем примем равным 3.5В. Тогда при 12В источнике питания мощность, рассеиваемая на резисторе, составит 3 Ватта! При том, что сам светодиод у нас потребляет один Ватт! Таким образом, почти полностью теряется преимущество светодиода в КПД. Кроме того, это решение страдает еще рядом недостатков. Во-первых, невозможно заранее точно расчитать сопротивление резистора. Говоря про падение напряжения, я не случайно сказал что беру «среднее», ибо, как уже было не раз сказано, нормируется только рабочий ток, а напряжение на каждом отдельном светодиоде свое. При этом во время работы оно может изменяться в довольно широких пределах, в частности, из-за нагрева светодиода, изменения погоды на Марсе и ряду других причин. Однако, оно явно входит в формулу расчета резистора. Поэтому заранее точно рассчитать сопротивление невозможно. Во вторых, при подключении светодиода через резистор ток будет зависить от напряжения на входе. И нам потребуется стабилизировать еще и напряжение, при этом мы будем еще сильнее проигрывать в КПД. И, наконец, в-третьих, очевидно, что, чем мощнее диод, тем меньший номинал резистора для него потребуется. Но из вышесказанного также очевидно, что стабилизирующая способность резистора напрямую зависит от его номинала, причем прямо пропорционально. Одним словом, очевидно, что питать мощные диоды через резистор крайне нежелательно.

Как же быть?

Посмотрим теперь, как можно исправить перечисленные недостатки. Мощность, выделяющуюся на резисторе, можно сократить, уменьшая падение напряжения на нем. Этого можно добиться, подбирая количество включенных последовательно с ним светодиодов таким образом, чтобы максимально приблизить суммарное падение напряжения на них к напряжению источника питания. Тем не менее, ясно, что это пройдет только с маломощными диодами, которые не слишком чувствительны к стабильности тока. А вот от остальных недостатков без изменения схемотехники уйти невозможно.

Идя по пути совершенствования можно использовать микросхему вроде LM317 для стабилизации тока — это позволит не задумываться о значениях прямого напряжения на светодиодах и улучшить стабильность тока по сравнению с резистором, но даже в таком виде стабилизатор будет рассеивать слишком много тепла, так как в лучшем случае на LM317 будет падать где-то 3В. При этом тепловыделение составит как минимум около ватта, что тоже много, учитывая что светодиод, который мы собираемся использовать, тоже потребляет около ватта. То есть, используя линейный стабилизатор, мы теряем возможность подключить еще как минимум один светодиод.

Что же делать?

А есть ли иное решение, свободное и от повышенного тепловыделения? Оказывается, есть! Во всех предыдущих вариантах мы стабилизировали ток, сбрасывая излишек энергии в виде тепла на регулирующем элементе. Между тем существует другой подход к стабилизации: сначала мы берем нужную нам порцию энергии от источника, а потом передаем ее потребителю уже при другом напряжении и токе, сохраняется только количество энергии. При таком подходе КПД часто переваливает за 90%. Этот принцип реализуется в так называемых импульсных стабилизаторах, которыми и являются большинство драйверов мощных светодиодов. По сути это источники напряжения с обратной связью по току — т.е., они сами подстраивают выходное напряжение так, чтобы ток во внешней цепи был постоянен.

Собственно, импульсные драйверы и являются наилучшим выбором. Возможно я напишу о них в одной из следующих статей.

Таблицы подключения светодиодов. Как использовать и подключать бюджетные светодиоды.

 На многочисленные просьбы покупателей, которые по неопытности купили бюджетные светодиоды-подделки вместо качественных, мы расскажем в этой статье как использовать светодиоды эконом класса, которые также «имеют право на жизнь»). Другими словами, в этой статье мы расскажем, что делать, если вы купили некачественную LED матрицу.

 Для примера рассмотрим варианты подключения дешёвого лед 100Вт эконом класса, который часто называют подделкой.

  Во-первых, не расстраивайтесь) такие светодиоды тоже можно использовать, но при более низких токах 600-1500мА, что соответствует мощности 20-50Вт. Дело в том, что драйвера, это стабилизаторы тока. Если подключить полноценный драйвер для светодиода 100Вт, а это 3000мА, то ток на каждой из 10 групп кристаллов, в каждой из которых по 10 последовательно включенных кристалла по 1 Вт, будет 300мА.

 Но, как мы уже знаем из статьи «Как отличить мощные и качественные светодиоды от подделок.», в светодиодах эконом класса, кристаллы либо не полной мощности (маленький размер), либо не подобраны по падению напряжения (неравномерная засветка). Это значит, что какой-то кристалл из любой группы вскоре перегорит, и, следовательно, отключится целая группа. Тогда останутся только 9 групп. Следовательно, стабилизированный ток распределится на эти 9 групп и на каждой из них ток будет около 330мА (3000/9=330…) Это приведет к еще большей нагрузке на кристаллы, что повлечет выход из строя еще одного кристалла. Ну а далее все повторится уже лавинообразно и светодиод мгновенно перегорит.

 Чтобы этого не случилось, для 100Вт LED эконом класса лучше использовать драйвер с меньшим током от 600 до 1500мА. Тогда у светодиода будет запас мощности, и он будет работать значительно дольше. Но если нужен именно полноценный, мощный светодиод, мы конечно же рекомендуем купить в нашем магазине качественный светодиод 100Вт), ну это так, к слову).

 Возвращаясь к нашей проблеме, если LED 100W эконом класса уже куплен, то, как вариант, если нет подходящего маломощного драйвера на 20-50Вт, можно, (а я бы сказал даже, что лучше) для питания таких светодиодов использовать стабилизатор напряжения (рекомендуется выставить минимальное рабочее напряжение 30В). В этом случае при перегорании даже половины групп кристаллов, ток на остальных группах расти не будет.

   Это объясняется тем, что стабилизатор напряжения всегда будет держать стабилизированное напряжение 30В на каждой из всех подключенных групп. Можно даже подключать несколько светодиодов параллельно, и даже разной мощности. Напряжение всегда на каждой из таких групп будет 30В (или такое как вы выставите). Даже если со временем, из всех подключенных светодиодов останется только одна рабочая группа, она будет работать стабильно, так как ток в цепи этой группы никак не будет зависеть от количества ранее подключенных групп кристаллов.

 Следует отметить что для питания качественных светодиодов всегда нужно использовать LED драйвер, который автоматически регулирует напряжение и предотвращает превышение рабочего тока. Стабилизатор напряжения допускается использовать только при минимальных рабочих напряжениях и токах. Например, если установить напряжение 30В, а ток при этом будет 600мА, то после нагрева светодиода, ток непременно вырастет, возможно даже в 2 раза. Следовательно, при том же напряжении 30В, ток может достигнуть значения даже 1200мА.  При использовании LED драйвера, такого не будет, потому что драйвер автоматически понизит напряжение, для поддержания стабилизированного тока на который он рассчитан.

 Становится понятно, что тут важно найти компромисс. Чтобы продлить срок службы бюджетного светодиода, нужно использовать его не на полную мощность и, возможно даже лучшие результаты получатся при использовании стабилизатора напряжения при установке минимального значения рабочего тока. Во всех остальных случаях необходимо использовать LED драйвер.

 Кстати мы рекомендуем использовать мощные светодиоды с драйверами более низкого рабочего тока. Например, для светодиода 100Вт, даже премиум класса, можно использовать драйвер мощностью 50Вт. Это значительно увеличит срок его службы, без вреда для драйвера.

Для более детального рассмотрения отличий светодиодов, рекомендуем прочитать на нашем сайте две статьи:

«Как выбрать светодиодную матрицу 10-100Вт»
«Как отличить мощные и качественные светодиоды от подделок»

 Для наглядного примера рассмотрите таблицы, которые мы создали для начинающих мастеров. В них вы сможете определить какие LED драйвера подходят для питания светодиодов 50 и 100Вт разного класса качества.

Таблицы также содержит ссылки, по которым вы сможете сразу перейти на нужный товар и, при необходимости заказать нужный комплект.

Таблица №1: подбор LED драйвера для питания светодиодов мощностью 100Вт

Таблица №2: подбор LED драйвера для питания светодиодов мощностью 50Вт

 Примечание: выбирая в других магазинах драйвер и светодиод согласно таблице, следите за тем, чтобы светодиод соответствовал своему классу, а драйвер соответствовал указанным характеристикам. В таблице вы можете кликнуть на нужном драйвере или светодиоде, и сразу перейти на страницу покупки выбранного товара.

  Что касается нашего магазина, мы всегда стараемся предоставить Вам достоверную информацию о производителях и качестве предлагаемой нами продукции. Кроме того, мы пишем для вас статьи и предоставляем развернутую информацию в описании каждого товара. Надеемся, что это поможет сделать вам правильный выбор, а нам поставлять востребованную продукцию, для вас.

Желаем Вам успешных покупок!

СВЕТОДИОД 5 ВТ

   Наконец пришёл долгожданный заказ китайской светодиодной продукции, и я могу провести серию экспериментов с различными LED приборами. Сегодня мы рассмотрим мощный светодиод на 5 вт. Модель не была точно указана, прото написано 5W LED Emitter on Star. Цена на момент покупки составляла 4 доллара.


   Первое, что обращает на себя внимание – это нестандартное напряжение питания. Даже более мощные Cree питаются обычными для светодиода тремя вольтами. Здесь же среднее напряжение составляет 6 вольт. Хорошо это или плохо? Думаю хорошо. Ведь данный светодиод идеально подходит для подключения его к 6В аккумулятору мотоцикла или если соединить последовательно два таких светодиода – к 12В бортсети авто.


   Конечно потребуется и токоограничительный резистор, но его сопротивление будет всего несколько Ом при мощности 1 ватт. А представьте сколько бы пришлось гасить лишнего напряжения для 3-х вольтовых мощных светодиодов!


   Ещё одна интересная особенность: он способен давать яркий свет уже при токе пару миллиампер. Проводил визуальное сравнение данного светодиода с обычным 5-ти миллиметровым – выигрыш очевиден. На следующих двух фото показана яркость обычного и нового LED прибора при одинаковом токе.


   Это говорит о том, что КПД нового LED прибора значительно выше, и на единицу потребляемой мощности такой светодиод даёт бОльшую яркость света.


   А в каких пределах можно изменять питающее напряжение этого светодиода 5 вт? Снимем и занесём в таблицу вольт-амперную характеристику.


   Таблица зависимости тока от напряжения светодиода:
 Напряжение питания
4,8В
5,1В
5,5В
5,6В
5,8В
6,4В
  Ток светодиода
1ма
10ма
50ма
100мА
200мА
500мА

   В общем очень интересная картина. Мы привыкли, что для светодиодов отклонение всего в пару десятых долей вольта не допустимо. Но у этой модели возможно изменение входного питающего напряжения почти два вольта! Значит отпадает необходимость в специальных дорогостоящих преобразователях – стабилизаторах тока источника питания. Хватит и простого резистора.


   Несмотря на то, что светодиод предназначен для установки на радиатор охлаждения (всё-таки 5 ватт), до мощности пол ватта нагрев незначителен. Но если из этого LED прибора надо выжать все 5 вт – всё-же прикрутите к нему толстую пластину алюминия где-то со спичечный коробок.


   Представляется интересным использовать данный 5-ти ваттный светодиод в мощном фонарике с шестивольтовой батареей, но об этом будет рассказано в следующих материалах.

   Форум по светодиодам

   Форум по обсуждению материала СВЕТОДИОД 5 ВТ

схема, мощные, без резистора, сколько можно подключить

На чтение 7 мин. Просмотров 1.2k. Опубликовано Обновлено

Среди большинства осветительных элементов особую популярность завоевали светодиоды 12 Вольт (LED). Маленькие лампочки потребляют минимум электроэнергии. При этом дают широкий спектр цветов освещения и служат до 40 000 часов.

Особенности подключения LED лампочек

Внешний вид светодиодов

Сфера применения светодиодов достаточно широка — от производства ТВ техники до подсветок в жилых, коммерческих помещениях. Однако способы подключения маленьких ламп известны не каждому мастеру. Все выделяют три метода монтажа LED:

  • последовательный;
  • параллельный;
  • комбинированный.

Кроме того, светодиодную лампу можно подключить и к сети 220 Вольт. Подсоединение в любом случае выполняют только к источникам постоянного тока.

Принципы подключения

Вольт-амперная характеристика светодиода

Для установки LED ламп существует несколько важных принципов, которых следует придерживаться:

  • Важно соблюдать полярность при подсоединении светодиода. Иначе он быстрее выйдет из строя или не будет светиться вообще.
  • Расположение анода и катода указано на цоколе лампочки в виде насечек, зеленых точек.
  • Запрещено в одну линию и на один резистор последовательно монтировать лампы разного цвета. Это влияет на их производительность и в принципе свечение.
  • Информацию о полярностях можно найти в технической документации к LED.

На каждые 12 В можно подключать не более 6 светодиодов.

Виды источников питания

Бестрансформаторный блок питания

Каждый светодиод 12В должен подключаться только к источнику питания с таким же напряжением. Причем ИП обязан иметь стабилизированный выходной ток. Проще всего и желательно подсоединять LED к таким источникам питания на 12 В:

  • Бестрансформаторные БП (блоки питания). Имеют токозадающий резистор на выходе и гасящий конденсатор. Но в подобных БП отсутствует стабилизирующая защита. Это сильно влияет на продолжительность работы лампочек при скачках напряжения.
  • Автомобильный аккумулятор. Если подсоединять LED к аккумулятору, нужно подобрать резистор по мощности и сопротивлению.
  • Нестабилизированные БП. Их главные компоненты — конденсатор, выпрямитель и понижающий трансформатор. Подобные блоки питания актуальны для объектов со стабильным напряжением.
  • Импульсные источники питания. В качестве примера можно взять блок питания компьютера. Если пользователю не будет мешать шум кулеров, можно использовать и его

Стоимость нового ИП на 12 Вольт зависит от варианта исполнения (наличие корпуса или его отсутствие) и от мощности, исчисляемой в Ваттах.

Как определить полярность светодиода

Определение полярности светодиода по внешнему виду

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности). Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

  • По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком «+» или зеленой точкой.
  • По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
  • С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил «+» и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.

Иногда мастера определяют полярность LED при помощи батарейки. Но это кропотливо. Лучше воспользоваться вышеприведенными методами.

Способы подключения светодиодов к ИП на 12 вольт

Подключение светодиода через стабилизатор напряжения

Чтобы подключить светодиод к 12 вольтам, если его напряжение всего 3В, придется компенсировать излишки в размере 9 Вольт через резистор или стабилитрон (что неэффективно), либо подключать лед лампы последовательно по три штуки сразу.

Красные и желтые LED можно подсоединять сразу по пять штук, поскольку падение из напряжения ниже 2,2 Вольт.

Перед тем как рассчитать резистор, нужно выяснить рабочее напряжение каждой лампочки. Его измеряют самостоятельно или выясняют информацию из технической документации.

Светодиоды на 12 В подключают только через стабилизатор. Если речь идет о подсоединении ленты ламп в ИП, важно знать, что у них есть ограничительный резистор, рассчитанный на каждую групп из нескольких LED.

Последовательное подключение

Последовательное подключение светодиодов

Если мастер выполняет подключение светодиода 12 Вольт по последовательной схеме, лампы собирают в цепочку. При этом катод каждого предыдущего элемента припаивают к аноду каждого следующего.

При такой схеме сборки через все лампочки проходит ток величиной 20 мА. Уровень напряжения здесь же складывается из сумм падения Вольт на каждой из них. Таким образом, в одну цепь запрещено подключать произвольное количество лампочек.

Если нужно последовательно подключить большое количество светодиодных ламп, нужно брать источник питания с большими показателями по напряжению и мощности.

К недостаткам последовательного подключения относят:

  • Выход из строя всей световой цепочки при поломке одного элемента.
  • Необходимость закупки более мощного ИП при монтаже большого количества ламп.

В качестве примера последовательного подключения можно рассмотреть стандартную ёлочную гирлянду. При поломке одного элемента она перестает работать вся. Поэтому нужно найти отошедший контакт и снова спаять его.

Алгоритм действий

Соединение светодиодов необходимо производить с учетом полярности

Чтобы подключить светодиод к 12В постоянного тока, нужно усвоить основной алгоритм действий:

  • Определяют тип блока питания, выясняют его напряжение на выходе и вообще работоспособность.
  • Выявляют номинальный ток LED, потребляемую мощность и напряжение.
  • Определяют возможность подключения светодиодов к БП по имеющимся параметрам.
  • Соединяют и спаивают лампочки с соблюдением полярности. Резистор ставят на любой части цепочки.

Контакты после завершения работ тщательно изолируют.

Сколько светодиодов можно подключить к 12 Вольт

Чтобы выяснить, сколько светодиодов можно подключить к 12 В, необходимо поделить Uпит на Uпад. Либо разрешено исходить из среднего значения 2 Вольта на каждую лампочку. Таким образом на каждые 12 В разрешено монтировать не больше 6 LED. Если учесть, что какая-то часть напряжения (примерно 2 В) обязательно должна уходить к гасящему резистору, количество диодов уменьшится на один.

Напряжение светодиода не всегда равно 2 В. К тому же при подключении и соединении ЛЕД стоит учитывать оттенок свечения лампочки и его яркость. Для определения точного количества ламп на один БП двенадцать Вольт можно воспользоваться специальной программой.

Распространенные ошибки

Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный

Часто мастера допускают ошибки при монтаже LED. Самые актуальные из них:

  • Подключение лампочек напрямую без резистора. В этом случае диоды просто перегорают.
  • Выполнение параллельного подключения при помощи одного резистора. Такая ошибка грозит постепенным выходом из строя всех лампочек. Ведь рабочий ток у каждой свой.
  • Неправильно подобранный резистор. В этом случае через лампочки проходит слишком большой ток, что опять же приводит к их сгоранию. Если же сопротивление будет большим, элементы будут светиться недостаточно ярко.
  • Выполнение последовательного подключения с разными токами потребления. Здесь возможны два варианта — лампы будут светиться с разной интенсивностью яркости, или перегорят те, которые рассчитаны на меньший ток.
  • Подсоединение лед ламп к сети с переменным током 220 без использования диода либо иных защитных компонентов. На лампочку поступает напряжение 315 В, что моментально приводит к её сгоранию.

Если учитывать эти ошибки и выполнять подсоединение светодиодов правильно, декоративная подсветка, которую мастер решил встроить дома, будет работать долго и исправно.

мощные сверхяркие led светодиоды 12 вольт для авто

Светодиод – низковольтный прибор, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА. Светодиод, который используется для освещения, потребляет такое же напряжение, но ток выше – от нескольких сотен мА до 1А в проекте.

В светодиодном модуле отдельные светодиоды включены последовательно, и суммарное напряжение оказывается более высоким (обычно 12 или 24 В).

При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного светодиода.

Яркость светодиода характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие светодиоды разных конструкций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения.

Для сравнения эффективности светодиодов между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности. Также интересной маркетинговой характеристикой оказывается цена одного люмена.

Реакция светодиода на повышение температуры такова: p-n-переход = это «кирпичик» полупроводниковой электронной техники, представляющий собой соединённые вместе два куска полупроводника с разными типами проводимости (один с избытком электронов – «n-тип», второй с избытком дырок – «p-тип»). Если к p-n переходу приложить «прямое смещение», то есть подсоединить источник электрического тока плюсом к р-части, то через него потечёт ток. Современные технологии позволяют создавать интегральные схемы, содержащие огромное количество p-n переходов на одном кристалле; так, в процессоре Pentium-IV их количество измеряется десятками миллионов.

Через прямо смещённый p-n переход пошёл ток, момент рекомбинации носителей электрического заряда – электронов и дырок, когда имеющие отрицательный заряд электроны «находят пристанище» в положительно заряженных ионах кристаллической решётки полупроводника. Такая рекомбинация бывает излучательной, при этом в момент встречи электрона и дырки выделяется энергия в виде излучения кванта света – фотона. В случае безизлучательной рекомбинации энергия расходуется на нагрев вещества.

В природе существует как минимум 5 видов излучательной рекомбинации носителей зарядов, в том числе так называемая прямозонная рекомбинация. Для большинства полупроводниковых диодов это явление – просто «побочный эффект», не имеющий практического смысла. Для светодиодов же излучательная рекомбинация – физическая основа их работы, мигающий драйвер подключить.

Говоря о температуре светодиода, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй – световой выход. В целом со повышением температуры p-n-перехода яркость светодиода падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод.

Падение яркости с повышением температуры не одинаково у светодиодов разных цветов. Оно больше у AlGalnP- и AeGaAs-светодиодов, то есть у красных и желтых, и меньше у InGaN, то есть у зеленых, синих и белых.

Ток через светодиод нужно стабилизировать. Поскольку световой выход прямо пропорционален току, то и яркость светодиода оказывается нестабильной. Если ток превысит допустимый предел, то перегрев светодиода может привести к его ускоренному старению.

Светодиоды допускается «запитывать» в импульсном режиме, при этом импульсный ток, протекающий через прибор, может быть выше, чем значения постоянного тока (до 150 мА. при длительности импульсов 100 мкс. и частоте импульсов 1 кГц). Для управления яркостью светодиодов (и цветом, в случае смешения цветов) используется широтно-импульсная модуляция (ШИМ) – метод, распространённый в электронике. Позволяет создавать контроллеры с возможностью плавного изменения яркости (диммеры) и цвета (колор-чейнджеры) cree.

Конвертор (driver) драйвер для светодиода – то же, что балласт для лампы. Он стабилизирует ток, протекающий через светодиод.

Яркость светодиодов хорошо поддается регулированию, но не за счет снижения напряжения питания – этого-то как раз делать нельзя, – а так называемым методом широтноимпульсной модуляции (ШИМ), для чего необходим специальный управляющий блок (реально он может быть совмещен с блоком питания и конвертором, а также с контроллером управления цветом RGB-матрицы). Мощные сверхяркие красные светодиоды led 12 вольт удобно применить для авто.

Метод ШИМ заключается в том, что на светодиод подается не постоянный, а импульсно-модулированный ток, причем частота сигнала должна составлять сотни или тысячи герц, а ширина импульсов и пауз между ними может изменяться. Средняя яркость светодиода становится управляемой, в то же время светодиод не гаснет. Изменение цветовой температуры светодиода при диммировании несравнимо со аналогичным смещением для ламп накаливания.

Светодиоды долговечны, это не так. Чем больший ток пропускается через светодиод в процессе его службы, тем выше его температура и тем быстрее наступает старение. Поэтому срок службы у мощных светодиодов короче, чем у маломощных сигнальных, и составляет в настоящее время 20 – 50 тысяч часов. Старение выражается в первую очередь в уменьшении яркости. Когда яркость снижается на 30% или наполовину, светодиод надо менять. Мощные сверхяркие led, правильное подключение.

  • < Назад
  • Вперёд >

Подключение светодиода к сети 220В

Для питания светодиодов необходим источник постоянного тока. Кроме этого, этот ток должен быть стабилизирован. В бытовой сети напряжение 220В, что значительно больше, чем нужно для питания обычных светодиодов. Плюс, это напряжение переменное. Как же совместить несовместимое и подключить светодиод к сети 220В? Нет ничего невозможного, но сначала попробуем разобраться, для чего это подключение может вообще потребоваться.

Прежде всего, речь может идти о подключении мощных источников света. В этом случае совсем простыми способами не обойтись, потребуются специализированные драйвера или аналогичные приборы, которые будут способны выдать стабилизированный ток большой мощности. Оставим этот вариант напоследок.

Также часто бывает необходимо к 220В подключить маломощный индикаторный светодиод – для, собственно, индикации того, что напряжение в данный момент присутствует. Или может потребоваться маломощное дежурное освещение, для которого городить сложную электронику совсем не хочется. В этих случаях, если нужные токи светодиодов не превышают 20-25мА, можно обойтись минимальным количеством дополнительных деталей. Рассмотрим эти подключения подробнее.

Самый простой способ ограничения тока – использование резистора. Этот вариант подойдет и для сети переменного тока с напряжением 220В. Необходимо только учесть один важный нюанс: 220В – это ДЕЙСТВУЮЩЕЕ напряжение. Фактически же напряжение в бытовой сети меняется в более широких пределах – от -310В до +310В. Это, так называемое, АМПЛИТУДНОЕ напряжение. Подробнее, почему так – читайте в Википедии. Для нас же важно, что для расчета значений токоограничиваюжего резистора нужно использовать не действующее, а именно амплитудное значение сети переменного тока, т.е. 310В.

Сопротивление резистора рассчитывается по привычному закону Ома:

R = (Ua – UL) / I, где Ua – амплитудное значение напряжения (310В), UL – падение напряжения на светодиодах, I – требуемая сила тока.

Токоограничивающий резистор должен быть очень мощным, поскольку на нем будет рассеиваться большое количество тепла, которое будет зависеть от рабочего тока и сопротивления резистора:

P = I2 * R

Резистор будет греться и, если окажется, что он не рассчитан на рассеивание того количества тепла, которое на нем выделяется, он достаточно эффектно сгорит. Поэтому про допустимую мощность резистора забывать ни в коем случае не следует, а для реального использования подбирать ее еще и с запасом. Если вам не хочется заниматься собственными расчетами значений резистора, можете воспользоваться “Калькулятором светодиодов”.

Простые схемы для подключения светодиода к сети 220В с токоограничивающим резистором

Светодиоды способны выдержать только небольшое обратное напряжение (до 5-6В) и для работы в сети переменного тока им нужна защита. В самом простом случае для этого может быть использован диод, которые включается в цепь последовательно светодиоду. Требования к диоду – он должен быть рассчитан на обратное напряжение не менее 310В и на прямой ток, который нам нужен. Подойдет, например, диод 1N4007 – обратное напряжение 1000В, прямой ток 1А.

Второй вариант – включить диод параллельно светодиоду, но в обратном направлении. В этом случае подойдет любой маломощный диод, например, КД521 или аналогичный. Более того, можно вместо диода подключить второй светодиод (как и изображено на правой схеме). В этом случае они будут защищать друг друга и одновременно светиться.

Для ограничения тока в переменной сети можно использовать и, так называемый, балластный конденсатор. Это неполярный керамический конденсатор, который включается в цепь последовательно. Его допустимое напряжение должно быть, по меньшей мере, с полуторным запасом больше напряжения сети – не менее 400В. Ограничение тока будет зависеть от емкости конденсатора, которая может быть рассчитана по следующей эмпирической формуле:

C = (4,45 * I) / (Ua – UL), где I – требуемый ток в миллиамперах. Значение емкости при этом получится в микрофарадах.

Использование балластного конденсатора для подключения светодиода к сети 220В

В приведенной выше схеме резистор R1 необходим для разряда конденсатора после отключения питания. Без его использования конденсатор C1 заряд в себе сохранит и пребольно ударит, если потом коснуться его выводом. Резистор R2 служит для ограничения начального тока заряда конденсатора C1. Использование его очень желательно, поскольку он продлевает срок службы других деталей, кроме того, при пробое конденсатора он будет служить предохранителем и сгорит первым, защитив остальную часть схемы.

Оставшиеся детали – светодиод D1 и защитный диод D2 уже знакомы нам с предыдущих схем.

Почему не использовать конденсаторы вместо токоограничивающего резистора все время? Дело в том, что высоковольтные конденсаторы достаточно крупные по размеру да и при их использовании резисторы все равно нужны – готовая схема в итоге займет больше места. Преимущество же их в том, что они практически не греются.

Приведенные схемы подключения светодиодов к сети 220В часто используются на практике. Индикаторные светодиоды можно встретить в выключателях с подсветкой.

Схема обычного выключателя с подсветкой

Как можно увидеть, здесь даже не используется защитный диод! Дело в том, что сопротивление резистора очень велико, итоговый ток получается очень небольшой – около 1мА. Светодиод светится совсем не ярко, но этого свечения хватает, чтобы подсветить выключатель в темной комнате.

Схемы с балластным конденсатором используются в простых светодиодных лампах.

Схема светодиодной лампы мощностью до 5Вт

Здесь ток выпрямляется диодным мостом. Резисторы R2 и R3 служат для защиты моста и светодиодов соответственно. Для уменьшения мерцания света используется конденсатор С2.

Как же быть, если к бытовой сети переменного тока необходимо подключить светодиоды общей мощностью в десятки и даже сотни ватт? Самый правильный вариант – использовать специализированные драйвера, которые позволят это сделать. Их можно приобрести уже готовыми или собрать самому. Подробнее об этом написано в статье “Схема драйвера для светодиода от сети 220В”.

Есть еще один не совсем правильный, но достаточно простой и работающий способ – можно переделать электронный балласт компактной люминесцентной лампы (обычной домашней энергосберегайки). Несложные манипуляции позволят подключить светодиоды к сети 220В, используя старую лампу, которая стала светить тускло или перестала светить вовсе. Как это сделать – читайте в статье “Простой драйвер светодиода от сети 220В”.

цепей мощных светодиодных драйверов: 12 шагов (с изображениями)

давайте перейдем к новому!

Первый набор схем представляет собой небольшие вариации сверхпростого источника постоянного тока.

Плюсы:
– стабильная производительность светодиода с любым источником питания и светодиодами
– стоит около $ 1
– всего 4 простых элемента для подключения
– эффективность может быть более 90% (при правильном выборе светодиода и источника питания)
– выдерживает МНОГОЕ мощности, 20 ампер или больше никаких проблем.
– малое падение напряжения – входное напряжение может быть на 0,6 В выше выходного напряжения.
– сверхширокий рабочий диапазон: от 3 В до 60 В на входе

Минусы:
– необходимо заменить резистор для изменения яркости светодиода
– при неправильной настройке он может тратить столько же энергии, сколько метод резистора
– вы должны собрать его самостоятельно (Ой, подождите, это должно быть «профи»).
– ограничение тока немного меняется в зависимости от температуры окружающей среды (также может быть «профи»).

Итак, подведем итог: эта схема работает так же хорошо, как и понижающий импульсный стабилизатор, с той лишь разницей, что она не гарантирует КПД 90%.с другой стороны, это стоит всего 1 доллар.


Сначала простейшая версия:

«Недорогой источник постоянного тока №1»

Эта схема представлена ​​в моем простом проекте с силовыми светодиодами.

Как это работает?

– Q2 (силовой NFET) используется как переменный резистор. Q2 начинается с включения R1.

– Q1 (маленький NPN) используется в качестве переключателя для определения перегрузки по току, а R3 – это «чувствительный резистор» или «резистор настройки», который запускает Q1, когда протекает слишком большой ток.

– Основной ток проходит через светодиоды, через Q2 и через R3.Когда через R3 протекает слишком большой ток, Q1 начинает включаться, что начинает отключать Q2. Выключение Q2 уменьшает ток через светодиоды и R3. Поэтому мы создали «петлю обратной связи», которая постоянно отслеживает ток светодиода и постоянно поддерживает его точно на заданном уровне. транзисторы умные, да!

– R1 имеет высокое сопротивление, поэтому, когда Q1 начинает включаться, он легко подавляет R1.

– В результате Q2 действует как резистор, и его сопротивление всегда идеально настроено для поддержания правильного тока светодиода.Любая избыточная мощность сжигается во втором квартале. Таким образом, для максимальной эффективности мы хотим настроить нашу светодиодную цепочку так, чтобы она была близка к напряжению источника питания. Если мы этого не сделаем, все будет нормально, мы просто потратим энергию впустую. это действительно единственный недостаток данной схемы по сравнению с понижающим импульсным стабилизатором!


установка тока!

значение R3 определяет установленный ток.

Расчеты:
– ток светодиода приблизительно равен: 0,5 / R3
– мощность R3: мощность, рассеиваемая резистором, приблизительно равна: 0. 25 / R3. выберите номинал резистора, по крайней мере, в 2 раза превышающий расчетную мощность, чтобы резистор не стал горячим.

, поэтому для тока светодиода 700 мА:
R3 = 0,5 / 0,7 = 0,71 Ом. ближайший стандартный резистор 0,75 Ом.
R3 мощность = 0,25 / 0,71 = 0,35 Вт. нам понадобится резистор номиналом не менее 1/2 Вт.


Используемые детали:

R1: малый (1/4 Вт) резистор приблизительно 100 кОм (например, серия Yageo CFR-25JB)
R3: большой (1 Вт +) резистор установки тока. (Хороший 2-ваттный выбор: серия Panasonic ERX-2SJR)
Q2: большой (корпус TO-220) N-канальный полевой транзистор логического уровня (например, Fairchild FQP50N06L)
Q1: маленький (корпус TO-92) NPN транзистор (например: Fairchild 2N5088BU)


Максимальные пределы:

единственное реальное ограничение для цепи источника тока налагается NFET Q2.Q2 ограничивает схему двумя способами:

1) рассеиваемая мощность. Q2 действует как переменный резистор, понижая напряжение источника питания в соответствии с потребностями светодиодов. поэтому Q2 понадобится радиатор, если есть высокий ток светодиода или если напряжение источника питания намного выше, чем напряжение цепочки светодиодов. (Мощность Q2 = падение напряжения * ток светодиода). Q2 может обрабатывать только 2/3 Вт, прежде чем вам понадобится какой-то радиатор. с большим радиатором эта схема может выдерживать БОЛЬШУЮ мощность и ток – вероятно, 50 Вт и 20 ампер с этим конкретным транзистором, но вы можете просто подключить несколько транзисторов параллельно для большей мощности.

2) напряжение. вывод «G» на Q2 рассчитан только на 20 В, и с этой простейшей схемой, которая ограничивает входное напряжение до 20 В (допустим, 18 В для безопасности). если вы используете другой NFET, обязательно проверьте рейтинг «Vgs».


тепловая чувствительность:

текущая уставка в некоторой степени чувствительна к температуре. это потому, что Q1 является триггером, а Q1 термочувствителен. указанный выше номер i является одним из наименее термочувствительных NPN, которые я смог найти. даже в этом случае можно ожидать, что текущая уставка снизится на 30% при переходе от -20 ° C до + 100 ° C.Это может быть желаемым эффектом, это может спасти ваш Q2 или светодиоды от перегрева.

Самая яркая светодиодная лампа 2021 года

  • Самая яркая лампа стандартного размера : Светодиодная лампа Philips 1600 люмен – это самая яркая светодиодная лампа, которая подходит для обычных бытовых приборов и ламп. Стоит около 18 долларов.
  • Самая яркая «теплая белая» светодиодная лампа : Светодиодная лампа SANSI 27 Вт A21 с регулируемой яркостью. Эта лампочка имеет теплый белый цвет и дает 3500 люмен. Он доступен примерно за 58 долларов.
  • Самая яркая светодиодная лампа общего назначения : Светодиодная лампа SANSI 40 Вт рассчитана на мощность 5500 люмен (приблизительно эквивалентна лампе накаливания на 350 Вт). Он имеет рейтинг световой температуры 5000K или качество «дневного света». Доступен по цене 49 долларов.
  • Самая яркая светодиодная лампа для выращивания растений : Светодиодная лампа мощностью 20 Вт от Haus Bright производит 4000-5000 люменов
  • Самая яркая лампа для складских помещений и уличного освещения (температура 5000K): эта лампа рассчитана на 32400 люмен.Стоит он около 145 долларов.

Самая яркая светодиодная лампа в целом: Светодиодная лампа SANSI 40 Вт

Светодиодная лампа SANSI 45 Вт – очень яркая лампа с яркостью 5500 люмен. Поскольку это лампа дневного света без регулировки яркости, она, вероятно, лучше всего подходит для гаражей и складов. Доступен по цене 49 долларов.

Самая яркая «теплая белая» светодиодная лампа: SANSI 27W A21 Светодиодная лампа с регулируемой яркостью

Светодиодная лампа с регулируемой яркостью SANSI 27 Вт A21 – это лампа теплого белого цвета с яркостью 3500 люмен.У меня есть один в прачечной, и он дает очень яркое приятное освещение. Мне не удалось установить потолочный вентилятор, потому что он был слишком большим. Он доступен примерно за 56 долларов.

Самая яркая светодиодная лампа стандартного размера: LOHAS A21 Светодиодная лампа

Светодиодная лампа LOHAS A21 имеет мощность 2500 люмен, что делает ее самой яркой светодиодной лампой стандартного размера (A21) на рынке. Он потребляет 23 Вт и имеет цветовую температуру 5000K (дневной белый).Подходит для открытых площадок и гаражей. Если вам нужна теплая белая лампочка для интерьера, см. Лампочку Philips ниже.

Самая яркая теплая белая светодиодная лампа стандартного размера: эквивалентная светодиодная лампа Philips 100 Вт

Эквивалентная светодиодная лампа Philips мощностью 100 Вт – еще одна стандартная бытовая лампа, доступная на рынке. Он потребляет 18 Вт мощности для получения 1620 люмен теплого белого света. У меня дома много таких, и они дают свет отличного качества (индекс цветопередачи 80). Эти лампы также регулируются и рассчитаны на срок службы 22.8 лет.

Его можно купить на Amazon по цене около 15 долларов.

Несколько замечаний о качестве цвета

Индекс цветопередачи (CRI) – это числовая система, которая оценивает «цветопередачу» лампочек по сравнению с естественным дневным светом. Если у источника света низкий индекс цветопередачи 50, он не очень хорошо передает цвета. Если лампа имеет индекс цветопередачи 80–95, это от очень хорошего до отличного.

Цветовая температура выражается в Кельвинах (К).Низкая цветовая температура подразумевает более теплый (более желтый / красный) свет, а высокая цветовая температура подразумевает более холодный (более синий) свет. Кроме того, «цветовая температура» лампы указывает на то, насколько лампа выглядит красноватой, зеленоватой или голубоватой. Если лампа выглядит красноватой, она имеет более низкую цветовую температуру (например, 2500–3000 К) и считается «теплой» по внешнему виду. Если лампа кажется голубоватой, она имеет более высокую цветовую температуру (например, 4000–4500 K) и считается «холодной» по внешнему виду.

Теплый белый : от 2500 K до 3000 K
Холодный белый : от 4000 K до 4500 K
Дневной свет : 6200 K до 6800 K

Как добавить свет в динамик | Small Business

Добавление светоизлучающих диодов в корпус динамика может дать вам эффект реактивного освещения, который сочетается с вашей музыкой.Поскольку светодиодные индикаторы используют тот же ток – постоянный ток, что и провод динамика для передачи звука, вы можете подключить индикаторы к выходу динамика, чтобы они мигали в такт музыке. Обратите внимание, что это снизит мощность, поступающую на ваши динамики, поскольку часть энергии будет превращена в свет. Один из вариантов – подключить свет к отдельному каналу динамика.

Выключите аудиосистему. Отключите динамик от звуковой системы на звуковой системе.

Снимите крышку корпуса динамика.Отложите это. Выделите место, где вы хотите установить свет. Положите фонари в коробку в том месте, где вы хотите, чтобы они соответствовали требованиям. Как только вы разместите огни там, где вы хотите, отметьте места на корпусе динамика.

Обрежьте конец провода для светодиодных фонарей и снимите последние полдюйма изоляции. Повторите то же самое для всех прядей или полос огней.

Отрежьте отрезки провода динамика, который будет проходить между светодиодами. Снимите последние полдюйма изоляции с концов провода динамика.

Скрутите отмеченную сторону провода динамика с положительным – обычно красным – проводом для светодиодных индикаторов. Проделайте то же самое с немаркированной стороной провода динамика и отрицательным проводом светодиода – обычно он черный. Повторите эти действия для всех подключений светодиодов, чтобы все жилы или стержни были соединены в цепочку. Подсоедините более длинный провод динамика к последней нити или перемычке в цепи.

Найдите место, где провод динамика соединяется с динамиками в коробке. Перед подключением обрежьте провод примерно на шесть дюймов.Снимите последние полдюйма изоляции с обеих сторон разреза.

Скрутите провод светодиода вместе с обеими сторонами отрезанного провода динамика.

Припаяйте соединения. Прикоснитесь паяльником к оголенной металлической проволоке, пока она не станет горячей. Прикоснитесь припоем к проводу, пока капля не растает. Удалите припой и утюг. Повторите для всех соединений.

Заклейте паяные соединения изолентой.

Закрепите светодиодные нити или планки скобами, чтобы удерживать их на месте.Установите на место крышку корпуса динамика. Снова подключите динамик к звуковой системе и снова подключите питание. Светодиодные индикаторы теперь будут мигать вместе с вашей музыкой.

Ссылки

Наконечники

  • Используйте термоусадочную трубку вместо изоленты для более гибкого соединения.
  • Если вы хотите использовать отдельные светодиодные фонари, вам необходимо подключить к ним резисторы, которые соответствуют напряжению, силе тока и мощности создаваемой цепи.
  • Подключите источники света к неиспользуемому каналу динамика, чтобы не ухудшить качество звука существующих динамиков.

Писатель Биография

Джеймс Т Вуд – учитель, блоггер и автор. С 2009 года он опубликовал две книги и множество статей как в Интернете, так и в печати. Его опыт работы охватывает компьютерный мир, от продаж и поддержки до обучения и ремонта. Он также является опытным оратором и докладчиком PowerPoint.

Какие бывают типы лампочек для фонарей?

Ссылки

Сделай это лучше всего. (2019). Какие бывают типы лампочек? Получено 2 июля 2019 г., с номера
https: // www.doitbest.com/pages/what-are-the-different-types-of-light-bulbs

Куан Р. (2015). Электроника с нуля: учись, взламывая, конструируя и изобретая. Опубликовано McGraw-Hill Education: Нью-Йорк, штат Нью-Йорк.

Быстрые столы. (2019). Калькулятор люменов в ватт. Получено 2 июля 2019 г. с номера
https://www.rapidtables.com/calc/light/lumen-to-watt-calculator.html.

Energy.gov. (2019). Ярлык “Люмен и освещение”.Получено 2 июля 2019 г., с номера
https://www.energy.gov/energysaver/save-electricity-and-fuel/lighting-choices-save-you-money/lumens-and-lighting-facts.

люмен. (2019). Что такое люмен? В чем разница между этим и ваттом? Получено 2 июля 2019 г. с номера
https://www.lumens.com/how-tos-and-advice/light-bulb-facts.html.

Яркие идеи. (2018, 16 февраля). Какие бывают типы светодиодных ламп? Получено 2 июля 2019 г. с номера
https: // ledhut.co.uk/blogs/news/what-are-the-different-types-led-bulb

Тиле, Т. (2019. 25 мая). 3 типа люминесцентных ламп. Получено 2 июля 2019 г. с номера
https://www.thespruce.com/t-type-fluorescent-light-bulbs-1152396.

Скулимбрен, А. (19 августа 2015 г.). Элементы питания: как выбрать аккумулятор для фонарика. Получено 2 июля 2019 г., с номера
https://gearjunkie.com/technology/how-to-choose-flashlight-battery.

REI.(2019). Как выбрать фонарики. Получено 2 июля 2019 г. с номера
https://www.rei.com/learn/expert-advice/flashlight.html.

Energy Star. (2019). Узнайте о светодиодном освещении. Получено 2 июля 2019 г. с номера
https://www.energystar.gov/products/lighting_fans/light_bulbs/learn_about_led_bulbs.

Сир, А. (2016, 12 июля). Что такое флуоресцентное освещение? Плюсы и минусы линейных флуоресцентных ламп. Получено 2 июля 2019 г. с сайта
https: // insights.regencylighting.com/what-is-fluorescent-lighting

Lumen.com. (2019). Самый яркий фонарик 2019 года. Получено 22 июля 2019 г., из
https://1lumen.com/brightest-flashlight/.

Оней, Х. (2019). Использование для фонарей. Получено 22 июля 2019 г. с номера
https://goneoutdoors.com/174358-how-to-plan-a-romantic-night-in-a-tent.html.

KinderCare. (2016, 27 октября). Отбой! 6 забавных игр с фонариками, в которые можно играть после наступления темноты.Получено 22 июля 2019 г. с сайта
https://www.kindercare.com/content-hub/articles/2016/october/lights-out-6-totally-fun-flashlight-games-to-play-after-dark.

Дункан А. (29 апреля 2019 г.). 9 детских фонариков для развлечения после наступления темноты. Получено 22 июля 2019 г. с номера
https://www.thespruce.com/flashlight-games-kids-can-play-indoors-or-out-3129284.

Тауб Э. (11 февраля 2009 г.). Как долго вы говорили, что лампа прослужит? Получено 22 июля 2019 г. с сайта
https: // bits.blogs.nytimes.com/2009/02/11/how-long-did-you-say-that-bulb-will-last

RBLT Прямой. (2012, 22 августа). Типы лампочек. Получено 22 июля 2019 г. с номера
https://www.youtube.com/watch?v=y8nQjqnOfRQ.

Левисон, С. (2019). Все о цоколях и цоколях для лампочек. Получено 24 июля 2019 г. с номера
https://www.thelightbulb.co.uk/resources/caps-bases/.

Superior Lighting. (2019). Справочные руководства по лампам. Получено 24 июля 2019 г., с номера
https: // www.Superiorlighting.com/lighting-resources/light-bulb-learning-center/bulb-reference-guide/

Daylite. (2019). Памятка по различным типам осветительных приборов, лампочек и цоколей для ламп. Получено 24 июля 2019 г. с номера
https://daylite.com/a-cheat-sheet-to-the-different-types-of-lighting-bulbs-and-light-bulb-bases/.

Как мне запитать мои светодиоды от блока предохранителей?

Хотите узнать, как подключить светодиодные фонари к блоку предохранителей в автомобиле? Первое, что вам нужно сделать, это найти подходящий предохранитель. Затем вам нужно спросить себя, когда вы хотите, чтобы свет включился? С фарами или при включении машины. Очевидно, это во многом зависит от того, какие светодиоды вы хотите установить.

Есть 2 основных способа питания светодиодов от блока предохранителей:

1. Если вы хотите, чтобы они включались вместе с фарами, вам нужно найти предохранитель, который управляет внутренним освещением вашего автомобиля, так что вы Буду искать предохранитель, помеченный как что-то в линии датчиков, внутренних ламп, приборной панели или фонарей.

2. Однако, если вы хотите, чтобы огни включались, когда машина включена, выберите предохранитель, который управляет вашим радио или даже вашим зажиганием – это означает, что когда эти устройства включены, свет также будет гореть. . Любой из этих вариантов должен быть проще, чем вариант включения светодиодов с помощью фар.

Какой бы из них вы ни выбрали, вам нужно будет соединить провод с определенным предохранителем. Убедитесь, что ваш ключ находится во включенном положении, и найдите горячую сторону предохранителя с помощью мультиметра.Сторона без напряжения или «мертвая» сторона – это сторона, на которую вы будете выполнять сращивание, это просто для дополнительной защиты от огня.

В качестве альтернативы вы можете проложить новую проводку для дополнительных фар, чтобы избежать проблем в работе вашего автомобиля.


Затем найдите место, которое вы можете использовать в качестве заземления, голый металлический болт без какой-либо краски или ржавчины на нем станет отличной точкой заземления, потому что электромагнитные волны смогут пройти через него и замкнуть цепь без каких-либо прерываний. .Брандмауэр под приборной панелью вашего автомобиля – отличное место, чтобы найти хорошее место для земли, просто не забудьте снова закрепить болт после того, как закончите.

Рассмотрите возможность добавления встроенного предохранителя для дополнительной безопасности, вам необходимо подключить встроенный предохранитель рядом с соединением на блоке предохранителей. Теперь вы можете подключиться к своим светодиодам: положительный к положительному и отрицательный к отрицательному, проверить их работоспособность и установить светодиодные фонари.

Не забудьте все привести в порядок, перевязать свободную проводку стяжками и аккуратно спрятать их.Вот как подключить светодиодные фонари к блоку предохранителей вашего автомобиля, выполнив несколько простых действий. Остались животрепещущие вопросы? Свяжитесь с нами, мы всегда готовы помочь.


Последние сообщения в блоге


Лучшие фонарики 2021 года

Современные фонари отличаются длительным временем автономной работы, мощными светодиодами и отличной цветопередачей. Это лучшие фонарики, которые вы можете купить сейчас.

Если вам нужно мощное и универсальное световое решение, фонари по-прежнему имеют преимущества перед налобными фонарями в некоторых сценариях.Во-первых, они указывают куда угодно, а не только туда, куда указывает ваша голова.

Кроме того, из-за меньшего веса, они также имеют более мощные, долговечные батареи и невероятную мощность для устройств скромных размеров.

И если честно, я любитель фонариков. Да, я также часто использую на открытом воздухе фары. Но чаще всего я беру небольшой фонарик с центральной консоли своего грузовика и, если мне нужны две руки для проекта, сжимаю его в зубах. Мне просто нравится иметь возможность направлять его туда, куда я хочу, без необходимости вытягивать шею в определенном направлении.

Итак, если вы любите фонарики, читайте дальше, чтобы узнать, какие фонарики мы определили как лучшие, которые вы можете купить. Поскольку мы сосредоточены на открытом воздухе, мы оценили их по весу, размеру, времени работы от батареи, цветопередаче и универсальности освещения.

Примечание. Это не список «легких пушек», поскольку вам редко понадобится 1 миллион свечей. Но мы включили одного монстра на тот случай, если сверхмощное освещение – ваше препятствие!

Не стесняйтесь пролистывать и проверять все наши рекомендуемые покупки или переходить к категории, которую вы ищете:

Лучшие фонарики 2021 года

Лучший фонарик для улицы: Fenix ​​PD35 (70 долларов США).

Наша команда тестирует Fenix ​​PD35 более года, и он снова и снова зарекомендовал себя как первоклассный фонарик.Во-первых, время выполнения феноменально. С новым для версии 2 экономичным режимом вы можете достичь невероятных 430 часов автономной работы.

Для нашего тестера этого хватило, чтобы фонарь работал регулярно более 6 месяцев между подзарядками. Это включало в себя десятки походов и регулярное использование в более высоких режимах.

Говоря о режимах, PD35 варьируется от 3 люмен в низком ценовом диапазоне до невероятно яркой 1000 люмен. В турбо-режиме с яркостью 1000 люмен вы можете легко видеть объекты на расстоянии 250 ярдов.Этого более чем достаточно для большинства случаев использования для отдыха и на открытом воздухе.

Водонепроницаемость до 2 м, пыленепроницаемость и ударопрочность. Одна особенность, которая нам нравится, заключается в том, что вы можете легко переключаться между тактическими (и включением стробоскопа) функциями и стандартным использованием с помощью небольшой кнопки на передней панели.

Помимо технических характеристик, это идеальный карманный фонарик с очень удобными функциями. Включите и выключите его с помощью заднего переключателя, нажмите небольшую кнопку рядом с передней частью, чтобы отрегулировать мощность, и проверьте светодиод на кнопке при включении света для индикации уровня заряда батареи.

PD35 заряжается с помощью кабеля micro-USB, поэтому он работает со шнуром, который у вас уже есть в вашем доме, автомобиле или грузовике.

Проверить цену на AmazonПроверьте цену на Fenix ​​

Лучшая цена фонарика: ThruNite Archer 2A V3 Cool White (29 долларов США)

В то время как ThruNite Archer не хватает некоторых высококлассных функций Fenix, он стоит всего 29 долларов США по абсолютно отличной цене. Для этого вы получаете качественный светодиодный источник света CREE XP-L V6 с максимальной мощностью 500 люмен.

И хотя это число может показаться не очень впечатляющим, его более чем достаточно для , которое в большинстве случаев использует . И, используя два AA, он может работать до 4 дней в режиме светлячка и 11 часов в среднем (75 люмен).

Да, этот фонарик работает от батареек AA. Это, безусловно, снижает цену по сравнению с высококачественными аккумуляторными батареями и требует больших затрат на эксплуатацию. Но это позволяет очень легко заряжать их в поездках по бездорожью – просто возьмите с собой пару дополнительных принадлежностей.

При цене 29 долларов ThruNite Archer заработал замечательные 4.5 звезд с более чем 1800 оценками на Amazon.

Проверить цену на Amazon

Самый универсальный фонарик: NITECORE i4000R (120 долларов)

NITECORE i4000R – сильный претендент на звание лучшего фонарика в целом, он является одним из самых лучших фонарей на рынке с точки зрения общих характеристик. Но он значительно больше, чем наш победитель 2020 года от Fenix, поэтому он менее подходит для туристов, охотников и других, кто ценит легкий вес и небольшие размеры.

Если вас не волнует размер (он весит 4.76 унций и всего 6,26 дюйма в длину), он должен быть одним из первых в вашем списке только по производительности. I4000R пробивает темноту с яркостью 4400 люмен в турбо-режиме. Этого достаточно, чтобы осветить объекты на расстоянии 250 ярдов.

Но что еще более важно, он имеет пять режимов, от сверхнизкого до 2 люменов, который обеспечивает свет до 380 часов.

Он работает от аккумуляторной батареи, питающей четыре светодиода CREE XP-L2 V6. Эта установка обеспечивает исключительную универсальность для всех, от туристов и охотников до поисково-спасательных и тактических целей.

Великолепный пользовательский интерфейс обеспечивает легкий доступ к переключению между режимами (например, его турбо-выход и режим стробоскопа) с помощью специальной кнопки, отдельной от заднего заднего переключателя с мгновенным включением.

Проверить цену на Amazon

Лучший фонарик с высокой мощностью: OLIGHT Warrior X Pro (130 долларов США)

С максимальной мощностью 2250 люмен (и способностью проецировать ее на целых 600 м) Warrior X Pro невероятно мощен. И для большинства людей такой уровень производительности является излишним.Но для тех, кому нужно подмести большие пространства в ночное время (например, поисково-спасательный персонал), такая мощность может пригодиться.

Это довольно дикие характеристики фонарика, который весит всего 8,43 унции и имеет длину менее 6 дюймов. Он работает от аккумуляторной батареи емкостью 5000 мАч. Вы можете заряжать его везде, где есть 12-вольтная розетка USB или зарядное устройство.

Несмотря на то, что OLIGHT Warrior X Pro действительно обеспечивает отличную производительность при высокой мощности, он уступает в категории времени автономной работы.Это потому, что его самая низкая выходная мощность составляет 300 люмен – это больше, чем обычно требуется для кемпинга . Поэтому для людей, которые ищут лучшую среду выполнения с более низкой производительностью, есть лучший выбор.

Проверить цену на OlightПроверить цену на Amazon

Лучший долговечный фонарик: Coast Polysteel 600R (40 долларов США)

Если ваша работа подвергает ваш фонарик постоянному обращению, Polysteel 600R должен занять первое место в вашем списке. Мы буквально протестировали один, выстрелив из дробовика примерно с 10 ярдов.Возможно, мы были слишком близко, но это единственное, что в конечном итоге уничтожило этот фонарик после месяцев злоупотреблений.

Polysteel 600R излучает световой поток до 530 люмен на расстоянии 685 футов в высоту. Мы обнаружили, что регулируемый зум отлично подходит для перехода от четко сфокусированного луча к широкому прожектору для универсальности. В низком режиме он работает 35 часов, но при этом дает полезные 42 люмена.

Единственным недостатком этого доступного по цене фонарика является его вес. Вес в 12 унций, вероятно, слишком тяжел для серьезных походов или других мероприятий, где вес является важным фактором.

Проверить цену на побережьеПроверьте цену на Amazon

Бестселлер Amazon: тактический светодиодный фонарик GearLight S1000, 2 шт.
В упаковке (17 долларов США)

Два фонарика за 16 долларов? Какого черта они могут быть хорошими? Мы не уверены, но 10 000 отзывов не могут быть такими уж неправильными. Бестселлер Amazon имеет рейтинг 4,6 звезды.

GearLight LED Tactical Flashlight S1000 – это лучший фонарик, который вы можете получить (по цене около 8 долларов за штуку), он работает от трех батареек AAA. И хотя свет очень расплывчатый по своим характеристикам (у него «высокий люмен»), он утверждает, что имеет выброс до 1000 футов и имеет высокие, средние и низкие настройки.

Несмотря на то, что этот фонарь относится к категории бюджетных устройств, потребители в восторге от его характеристик. Например, Jude1000 пишет на Amazon:

.

«Мне на ферме нужен фонарик. Иногда мне нужно выйти ночью в поле, чтобы проверить коров, и мне нравится смотреть, во что я ввязываюсь. Я заметил опоссума на высоте более 1000 футов. Я бы порекомендовал их. Купила набор для всех своих детей и родителей ».

За 16 долларов это чертовски хороший отзыв. Бросьте пару в свой грузовик или шкафы с некоторыми батареями под рукой и всегда имейте запасной фонарик , который работает.

Проверить цену на Amazon

Как выбрать фонарик

При выборе фонарика следует учитывать несколько важных характеристик: размер и вес, максимальная выходная мощность (обычно указывается в люменах), минимальная выходная мощность, время работы (особенно в более низких режимах) и долговечность / водонепроницаемость.

Для большинства туристов яркость более 1000 люменов – это перебор. Вы часто будете использовать гораздо более низкие настройки, особенно в лагере. Однако эти большие числа могут быть приятными, особенно если вам нужно увидеть далекие объекты.

Еще одно важное соображение – это то, использует ли фонарик собственную аккумуляторную батарею или работает ли он от одноразовых батареек. Большинство людей получат больше пользы от фонарика, который обеспечивает долгое время работы и легко подзаряжается. Однако удобно быстро менять батарейки и освежить фонарик в полевых условиях. Оба варианта допустимы, но подумайте, как вы будете использовать свет (и если вы не возражаете постоянно покупать новые батарейки).

Современные светодиодные фонарики различаются по качеству цветопередачи, что означает, что вы можете лучше различать цвета с некоторыми более дорогими источниками света.Лучшее качество света также имеет тенденцию к использованию более эффективных светодиодов. У некоторых даже есть «регуляторы», которые управляют выходной мощностью электронным способом, что обеспечивает очень стабильное освещение.

Фото: побережье Портленда

FAQ

Что означает просвет?

Люмен – это основная единица измерения яркости света. Чем ярче свет, тем больше люмен он производит.

Светодиодные фонарики нагреваются?

Да, светодиодные фонарики нагреваются, если на них сильно надавить.Для многих фонарей это признак того, что радиатор работает, отводя тепло от хрупкой электроники внутри.

Какой фонарик имеет самый высокий люмен?

На сегодняшний день на рынке представлен фонарик с максимальной яркостью Imalent MS18 , который светит невероятной яркостью в 100 000 люмен.

Что означает фонарик EDC?

EDC – это аббревиатура от Every Day Carry. Это относится к предметам, которые вы носите с собой каждый день. В основе своей философии EDC – полезность и готовность ко всему.В данном случае это означает фонарик, который вы носите с собой каждый день на тот случай, если вам когда-нибудь понадобится свет в темноте.

Какой самый лучший фонарик EDC?

В первую очередь вам понадобится небольшой фонарик, который поместится в кармане, пристегнется к ремню или поместится в повседневный рюкзак. После этого ищите фонарик с хорошей яркостью. От 3000 до 4000 люмен – это достаточно для EDC. Это должно дать вам достаточно энергии, чтобы увидеть объекты на расстоянии 200–300 ярдов.


Есть любимый фонарик? Сообщите нам об этом в комментариях, и мы проверим это для будущих обновлений этой статьи.


6 лучших грелок для рук 2021 года

Осень приносит в воздух знакомую свежесть и холод в наши руки. Покупка лучших грелок для рук на предстоящий зимний сезон поможет вам максимально эффективно провести день на свежем воздухе, независимо от условий. Подробнее…

10 лучших кемпинговых фонарей 2020 года

Собираетесь ли вы в сельскую местность или освещаете ночной автомобильный кемпинг, мы нашли лучшие кемпинговые фонари для любого использования и любого бюджета.Подробнее…

Светодиодное освещение | Министерство энергетики

Светодиоды

потребляют гораздо меньше электроэнергии, чем лампы накаливания, и декоративные светодиодные гирлянды, такие как огни рождественской елки, ничем не отличаются. Светодиодные праздничные светильники не только потребляют меньше электроэнергии, но и обладают следующими преимуществами:

  • Безопаснее: светодиоды намного холоднее, чем лампы накаливания, что снижает риск возгорания или ожога пальцев.
  • Более прочный: светодиоды изготовлены из эпоксидных линз, а не из стекла, и они гораздо более устойчивы к поломке.
  • Более длительный срок службы: та же светодиодная гирлянда может использоваться и через 40 праздничных сезонов.
  • Простота установки: до 25 цепочек светодиодов можно соединить встык, не перегружая розетку.

Ориентировочная стоимость электроэнергии для освещения шестифутового дерева в течение 12 часов в день в течение 40 дней

Тип света Стоимость
Лампы накаливания C-9 10,00 $
Светодиодные фонари C-9 $ 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
