Как подключить греющий саморегулирующийся кабель. Схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же. Напомним что если хотите то можете купить готовые комплекты греющего кабеля.

Если вы купили греющий кабель для кровли и водостоков наотрез и будете его самостоятельно подключать, то помните, что  нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

По ссылке подробная статья с фото: как подключить греющий кабель.

А здесь рассмотрим кратко основные принципы.

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:

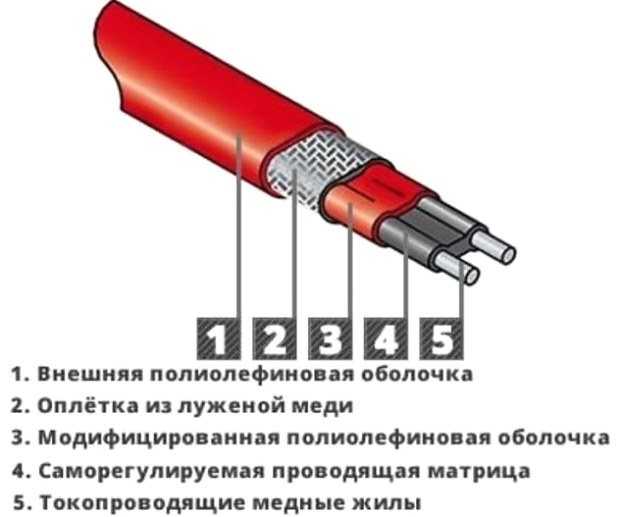

Подключение экранированного саморегулирующегося  нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:
Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья:  Греющий кабель внутри трубы подключение:
—

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Купить готовые комплекты греющего кабеля

>>  Обогрев труб водопровода снаружи или изнутри — что выбрать

Режимы эксплуатации саморегулирующегося греющего кабеля

Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.
Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.
Греющий кабель для кровли и водостоков.

Подключение греющего кабеля: инструкция монтажа своими руками по схеме

Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени. Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.

Содержание

1. Инструктаж по подключению обогрева
2. Подготовительные работы
3. Крепление кабельной системы
4. Крепление защитного кожуха
5. Подключение к питающей сети
6. Проверка и запуск в работу
7. Нюансы подключения кабеля внутри трубы
8. Плюсы и минусы кабельного обогрева
9. Советы и полезное видео по теме

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.

Наиболее простой вариант расположения — прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

После того как монтаж будет произведен и протестирована целостность всех элементов, нужно подключить саморегулирующий греющий кабель к сети для проверки.

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Нюансы подключения кабеля внутри трубы

Для недопущения обледенения труб водопровода часто устанавливаются обогревательные элементы внутрь трубы. В этом случае используются специальные проводники, покрытые пищевой оболочкой, не способной выделять токсичные вещества.

Монтаж греющего кабеля внутри трубы можно посмотреть в видеоролике:

Сначала выполняется качественная изоляция свободного конца нагревателя. После этого он крепится, и герметизируется место введения, используя специальный комплект. После этого на трубу фиксируется теплоизоляция и защитный кожух, а затем производится подключение к сети.

Плюсы и минусы кабельного обогрева

Такие системы имеют ряд преимуществ и недостатков. К плюсам использования таких систем относится:

• доступность;
• широкий выбор обогревателей;
• простота эксплуатации;
• низкий уровень энергопотребления.

Недостатком такого метода обогрева является энергозависимость.

Отключение электроэнергии может стать причиной перемерзания труб, поэтому крайне важно провести тщательную теплоизоляцию. Кроме того, саморегулирующийся нагревательный кабель отличаются высокой стоимостью. В сочетании с дорогостоящими материалами, предназначенными для подключения, цена такой системы подогрева может быть высокой.

Советы и полезное видео по теме

Смотрите видео с пошаговой инструкцией по разделке кабеля и соединением со свободным концом:

На трубу, на которой был установлен нагреватель, следует наклеить стикеры, указывающие на наличие обогрева. При повреждении отдельного участка нагревателя необходимо отключить систему и провести его замену. Планируя формирование подогрева, лучше приобретать только качественный элемент.

Видеоматериал по подключению греющей системы к силовому проводу:

Некачественное обогревательное изделие может быстро сломаться. Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.

Как установить систему обогрева | Установка обогревателя

1 Как работает кабель обогрева?

2 Как выглядит завершенная система электрообогрева?

2.1 Как установить обогреватель?

2. 1.1 Как подключить кабель обогревателя?

Как работает кабель обогрева?

Полный обзор систем обогрева можно найти в этом блоге.

Обогреватель использует электричество и изоляцию для поддержания температуры труб или других сосудов, заменяя любое тепло, теряемое из-за внешних температур. Система электрообогрева защищает трубы и резервуары, поддерживая при этом идеальную температуру, чтобы вам никогда не приходилось жертвовать эффективностью ради потерь тепла.

Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, в которых температурно-зависимый резистивный элемент размещен между двумя параллельными проводниками, которые автоматически ограничивают выходную мощность в зависимости от поверхности, к которой он прикреплен. Когда температура поверхности повышается, мощность теплотрассы уменьшается, и наоборот. Эта технология предотвращает перегрев и повреждение защищаемых процессов.

Основными областями применения обогревателей являются защита от замерзания и поддержание температуры. Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимально повышая эффективность и упрощая процессы.



Как выглядит готовая система электрообогрева?

Посмотрите на схему ниже, чтобы увидеть, что влечет за собой завершенная система электрообогрева. Система электрообогрева включает:

• Кабели электрообогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности), применяемые к трубопроводам и резервуарам, часто защищенные стекловолокном или алюминием
• Панель управления или термостат
• Коробка подключения питания для подключения питания от выключателя
• Датчик температуры окружающей среды
• Изоляционная оболочка
• Световые индикаторы для контроля выхода
• Кабельная муфта



Как установить обогреватель?

Хотя эти советы и инструкции относятся к стандартной установке системы электрообогрева, инструкции по установке для конкретного продукта см. в инструкциях производителя.



Подготовка к установке

Перед установкой любого электрообогрева важно, чтобы пользователь проверил следующее: во-первых, убедитесь, что вы выбрали правильный обогреватель и принадлежности для расчета тепловых потерь , максимально допустимая рабочая температура и температура окружающей среды, класс и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.

Пройдите по всей длине системы трубопроводов, чтобы определить маршрут нагревательных кабелей. Поверхности, к которым будет крепиться обогреватель, должны быть свободны от грязи, ржавчины и любых острых краев или предметов. Удалите старую нагревательную ленту и любые другие горючие материалы.

Вам понадобятся кусачки и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.

Обязательно определите максимальную длину кабельной цепи, допустимую для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагревательного кабеля.

После того, как вы убедились, что кабель электрообогрева соответствует типу и мощности, проверьте кабель на наличие повреждений и электрическую целостность с помощью мегомметра (дополнительные сведения см. в прилагаемых инструкциях).

Нагревательный кабель можно обрезать до нужной пользователю длины. Затем кабель электрообогрева объединяется с комплектами для заделки и сращивания, комплектами тройников, концевыми уплотнениями и другими аксессуарами для завершения системы.



Установка

Далее протяните кабель вдоль трубы, которую необходимо проследить. Свободно сверните кабель, удерживая его рядом с трубой. Это обеспечит необходимое количество кабеля и учет всех компонентов, колен, петель и креплений. Оставьте излишки кабеля (рекомендуется 12-18 дюймов на разъем) для сращивания, подключения питания или любого обслуживания в будущем. Любые корректировки длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно обрежьте ее до нужной длины. Для лучшего распределения тепла на пластиковых трубах сначала нанесите алюминиевую ленту на места, где будут прокладываться кабели.

Начните прикреплять кабель электрообогрева к трубе на нижней половине трубы под углом 45° (если смотреть на трубу прямо, прикрепите один кабель на 4 часа и, если используется дополнительный кабель, на 8° ‘Часы). Прикрепите кабель с помощью термоленты или изоленты из стекловолокна через каждые 6 дюймов до 1 фута назад по направлению к источнику питания.

Дополнительный нагревательный кабель требуется для любых фланцев, клапанов и т. д. Рекомендации по установке для прокладки кабеля вокруг фланца, клапанов или опор см. в инструкциях по монтажу кабеля обогрева и проектах для получения наиболее точных сведений и информации для конкретной задачи. .

Системами электрообогрева можно управлять с помощью простого термостата или датчика температуры, такого как терморезистор, который обеспечивает обратную связь с более распространенным ПИД- или ПЛК-контроллером. Эти системы будут контролировать и регулировать температуру обогревателя. Кроме того, большинство из них оснащены различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью.

Перед обрезкой кабеля электрообогрева убедитесь, что он полностью присоединен и что для соединений и заделки предусмотрены соответствующие допуски, как правило, не менее 1 фута. После того, как нагревательный кабель будет отрезан и установлен на трубе или резервуаре, тщательно следуйте инструкциям производителя по подключению. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в соответствующих точках подключения.

Надлежащая изоляция, покрывающая кабели обогрева и термостат, является важной характеристикой, о которой нельзя забывать. Кроме того, критически важно поддерживать целостность и общее благополучие изолированной системы. Прочтите эту статью, в которой упоминаются опасности нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, сращивания и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.

Как подключить кабель обогревателя?

Перед началом подключения проверьте целостность кабеля обогрева с помощью мегомметра не менее 500 В постоянного тока. Для этого подключите положительный вывод мегомметра к жилам шины кабеля, а отрицательный вывод мегомметра к оплетке кабеля. Опять же, обратитесь к конкретным системным требованиям. Прежде чем выполнять какие-либо силовые подключения, сначала выполните торцевые и стыковые соединения.

Тепловой кабель можно подключить к 120 В, 208 В, 240 В или 277 В переменного тока и к выключателю любого размера.



Остались вопросы?

Системы электрообогрева являются эффективным решением для защиты от замерзания и контроля температуры.

Если у вас все еще есть вопросы относительно вашей новой системы обогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [email protected]. Наша команда дизайнеров по индивидуальному заказу проведет вас через наши индивидуальные решения для обогрева, которые оптимизируют производительность вашего продукта и избавят вас от беспокойства.

Не позволяйте холоду остановить ваш бизнес. Кабель электрообогрева Powertrace обеспечит бесперебойную работу при любых низких температурах.
