Предназначение конденсатора – это использование их в электронных схемах с постоянным током. Здесь они играют роль фильтрующих емкостей. Также нужны они в транзисторных каскадах и стабилизаторах. Для работы в схемах с переменным током были созданы неполярные конденсаторы. В этом случае нужна стабильность рабочих параметров. Они должны иметь высокую точность, маленький температурный коэффициент ТКЕ. Подобные конденсаторы устанавливаются в колебательных контурах практически любой радиоаппаратуры.
В данной статье описаны все особенности конденсаторов переменного тока, а также в качестве бонуса приведены видеоролик и скачиваемая статья по рассматриваемой теме.
Конденсатор переменного тока.Основные величины и единицы измерения
Существует несколько основных величин, определяющих конденсатор. Одна из них — это его емкость (латинская буква С), а вторая – рабочее напряжение (латинская U). Электроемкость (или же просто емкость) в системе СИ измеряется в фарадах (Ф).
Причем как единица емкости 1 фарад – это очень много – на практике почти не применяется. Например, электрический заряд планеты Земля составляет всего 710 микрофарад. Поэтому в большинстве случаев из-меряется в производных от фарада величинах: в пикофарадах (пФ) при очень маленьком значении емкости (1 пФ=1/10 6 мкФ), в микрофарадах (мкФ) при достаточно большом ее значении (1 мкФ = 1/10 6 Ф).
Для того чтобы рассчитать электроемкость, необходимо разделить величину заряда, накопленного между обкладками, на модуль разницы потенциалов между ними (напряжение на конденсаторе). Заряд конденсатора в данном случае – это заряд, накапливающийся на одной из обкладок рассматриваемого устройства. На 2-х проводниках устройства они одинаковы по модулю, но отличаются по знаку, поэтому сумма их всегда равняется нулю. Заряд конденсатора измеряется в кулонах (Кл), а обозначается буквой Q.
Как они проводят переменный токИнтересно почитать: принцип действия и основные характеристики варисторов.
Чтобы убедиться в этом воочию, достаточно собрать несложную схему.
Сначала надо включить лампу через конденсаторы C1 и C2, соединенные параллельно. Лампа будет светиться, но не очень ярко. Если теперь добавить еще конденсатор C3, то свечение лампы заметно увеличится, что говорит о том, что конденсаторы оказывают сопротивлению прохождению переменного тока. Причем, параллельное соединение, т.е. увеличение емкости, это сопротивление снижает.
Отсюда вывод: чем больше емкость, тем меньше сопротивление конденсатора прохождению переменного тока. Это сопротивление называется емкостным и в формулах обозначается как Xc. Еще Xc зависит от частоты тока, чем она выше, тем меньше Xc. Об этом будет сказано несколько позже.
Другой опыт можно проделать используя счетчик электроэнергии, предварительно отключив все потребители. Для этого надо соединить параллельно три конденсатора по 1мкФ и просто включить их в розетку. Конечно, при этом надо быть предельно осторожным, или даже припаять к конденсаторам стандартную штепсельную вилку. Рабочее напряжение конденсаторов должно быть не менее 400В.
[stextbox id=’info’]После этого подключения достаточно просто понаблюдать за счетчиком, чтобы убедиться, что он стоит на месте, хотя по расчетам такой конденсатор эквивалентен по сопротивлению лампе накаливания мощностью около 50Вт.[/stextbox]
Конденсатор в цепи переменного тока
Соберем цепь с конденсатором, в которой генератор переменного тока создает синусоидальное напряжение. Разберем последовательно, что произойдет в цепи, когда мы замкнем ключ. Начальным будем считать тот момент, когда напряжение генератора равно нулю. В первую четверть периода напряжение на зажимах генератора будет возрастать, начиная от нуля, и конденсатор начнет заряжаться. В цепи появится ток, однако в первый момент заряда конденсатора, несмотря на то, что напряжение на его пластинах только что появилось и еще очень мало, ток в цепи (ток заряда) будет наибольшим.
По мере же увеличения заряда конденсатора ток в цепи убывает и доходит до нуля в момент, когда конденсатор полностью зарядится.
При этом напряжение на пластинах конденсатора, строго следуя за напряжением генератора, становится к этому моменту максимальным, но обратного знака, т. е. направлено навстречу напряжению генератора. Таким образом, ток с наибольшей силой устремляется в свободный от заряда конденсатор, но тут же начинает убывать по мере заполнения зарядами пластин конденсатора и падает до нуля, полностью зарядив его.
Материал в тему: описание и область применения подстроечного резистора.
Сравним это явление с тем, что происходит с потоком воды в трубе, соединяющей два сообщающихся сосуда ,один из которых наполнен, а другой пустой. Стоит только выдвинуть заслонку, преграждающую путь воде, как вода сразу же из левого сосуда под большим напором устремится по трубе в пустой правый сосуд. Однако тотчас же напор воды в трубе начнет постепенно ослабевать, вследствие выравнивания уровней в сосудах, и упадет до нуля. Течение воды прекратится. Подобно этому и ток сначала устремляется в незаряженный конденсатор, а затем постепенно ослабевает по мере его заряда.
С началом второй четверти периода, когда напряжение генератора начнет сначала медленно, а затем все быстрее и быстрее убывать, заряженный конденсатор будет разряжаться на генератор, что вызовет в цепи ток разряда. По мере убывания напряжения генератора конденсатор все больше и больше разряжается и ток разряда в цепи возрастает. Направление тока разряда в этой четверти периода противоположно направлению тока заряда в первой четверти периода. Соответственно этому кривая тока, пройдя нулевое значение, располагается уже теперь ниже оси времени.
К концу первого полупериода напряжение на генераторе, а также и на конденсаторе быстро приближается к нулю, а ток в цепи медленно достигает своего максимального значения. Вспомнив, что величина тока в цепи тем больше, чем больше величина переносимого по цепи заряда, станет ясным, почему ток достигает максимума тогда, когда напряжение на пластинах конденсатора, а следовательно, и заряд конденсатора быстро убывают.
С началом третьей четверти периода конденсатор вновь начинает заряжаться, но полярность его пластин, так же как и полярность генератора, изменяется «а обратную, а ток, продолжая течь в том же направлении, начинает по мере заряда конденсатора убывать, В конце третьей четверти периода, когда напряжения на генераторе и конденсаторе достигают своего максимума, ток становится равным нулю.
[stextbox id=’info’]В последнюю четверть периода напряжение, уменьшаясь, падает до нуля, а ток, изменив свое направление в цепи, достигает максимальной величины. На этом и заканчивается период, за которым начинается следующий, в точности повторяющий предыдущий, и т. д.[/stextbox]
Итак, под действием переменного напряжения генератора дважды за период происходят заряд конденсатора (первая и третья четверти периода) и дважды его разряд (вторая и четвертая четверти периода). Но так как чередующиеся один за другим заряды и разряды конденсатора сопровождаются каждый раз прохождением по цепи зарядного и разрядного токов, то мы можем заключить, что по цепи с емкостью проходит переменный ток.
Конденсатор в цепи

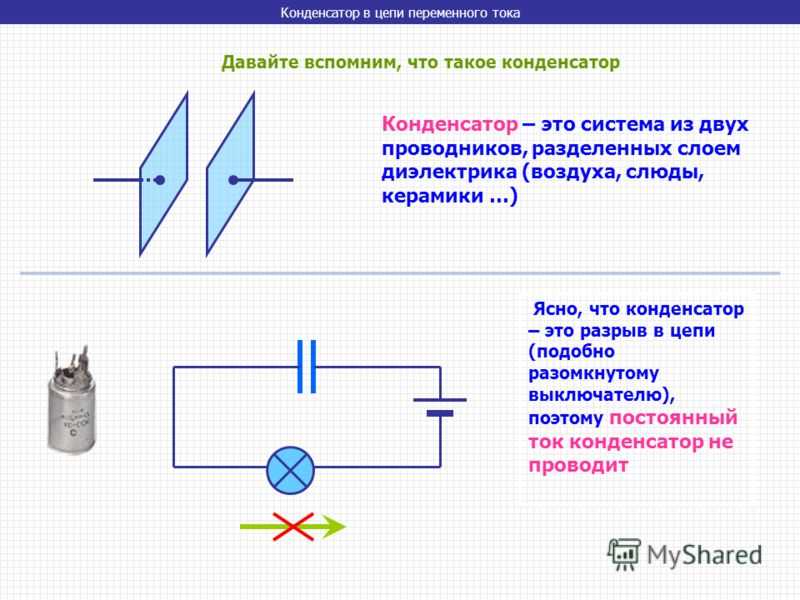

Рассматриваемый прибор в цепи постоянного тока проводит ток только в момент включения его в сеть (при этом происходит заряд или перезаряд устройства до напряжения источника).
Как только конденсатор полностью заряжается, ток через него не идет. При включении устройства в цепь с процессы разрядки и зарядки его чередуются друг с другом. Период их чередования равен приложенного синусоидального напряжения.
Характеристики конденсаторов
Конденсатор в зависимости от состояния электролита и материала, из которого он состоит, может быть сухим, жидкостным, оксидно-полупроводниковым, оксидно-металлическим. Жидкостные конденсаторы хорошо охлаждаются, эти устройства могут работать при значительных нагрузках и обладают таким важным свойством, как самовосстановление диэлектрика при пробое. У рассматриваемых электрических устройств сухого типа достаточно простая конструкция, немного меньше потери напряжения и ток утечки. На данный момент именно сухие приборы пользуются наибольшей популярностью. Основным достоинством электролитных конденсаторов являются дешевизна, компактные габариты и большая электроемкость. Оксидные аналоги – полярные (неверное подключение приводит к пробою).
Как подключается
Подключение конденсатора в цепь с постоянным током происходит следующим образом: плюс (анод) источника тока соединяется с электродом, который покрыт окисной пленкой. В случае несоблюдения этого требования может произойти пробой диэлектрика. Именно по этой причине жидкостные конденсаторы нужно подключать в цепь с переменным источником тока, соединяя встречно последовательно две одинаковые секции. Или нанести оксидный слой на оба электрода. Таким образом, получается неполярный электроприбор, работающий в сетях как с постоянным, так и с Но и в том и в другом случаях результирующая емкость становится в два раза меньше. Униполярные электрические конденсаторы обладают значительными размерами, зато могут включаться в цепи с переменным током. Маркировка производится цветом и цифровым кодом. Цифровая маркировка емкости конденсаторов приведена ниже.
Таблица цифровой маркировки емкости конденсаторов.Для чего нужен конденсатор
Конденсаторы широко используются во всех электронных и радиотехнических схемах.
Они вместе с транзисторами и резисторами являются основой радиотехники. Применение конденсаторов в электротехнических устройствах и бытовой технике:
- Важным свойством конденсатора в цепи переменного тока является его способность выступать в роли емкостного сопротивления (индуктивное у катушки). Если подключить последовательно конденсатор и лампочку к батарейке, то она не будет светиться. Но если подключить к источнику переменного тока, то она загорится. И светиться будет тем ярче, чем выше емкость конденсатора. Благодаря этому свойству они широко применяются в качестве фильтра, который способен довольно успешно подавлять ВЧ и НЧ помехи, пульсации напряжения и скачки переменного тока.
- Благодаря способности конденсаторов долгое время накапливать заряд и затем быстро разряжаться в цепи с малым сопротивлением для создания импульса, делает их незаменимыми при производстве фотовспышек, ускорителей электромагнитного типа, лазеров и т. п.
- Способность конденсатора накапливать и сохранять электрический заряд на продолжительное время, сделало возможным использование его в элементах для сохранения информации.
А так же в качестве источника питания для маломощных устройств. Например, пробника электрика, который достаточно вставить в розетку на пару секунд пока не зарядится в нем встроенный конденсатор и затем можно целый день прозванивать цепи с его помощью. Но к сожалению , конденсатор значительно уступает в способности накапливать электроэнергию аккумуляторной батареи из-за токов утечки (саморазряда) и неспособности накопить электроэнергию большой величины. - Конденсаторы используются при подключении электродвигателя 380 на 220 Вольт. Он подключается к третьему выводу, и благодаря тому что он сдвигает фазу на 90 градусов на третьем выводе- становится возможным использования трехфазного мотора в однофазной сети 220 Вольт.
- В промышленности конденсаторные установки применяются для компенсации реактивной энергии.
А так же в качестве источника питания для маломощных устройств. Например, пробника электрика, который достаточно вставить в розетку на пару секунд пока не зарядится в нем встроенный конденсатор и затем можно целый день прозванивать цепи с его помощью. Но к сожалению , конденсатор значительно уступает в способности накапливать электроэнергию аккумуляторной батареи из-за токов утечки (саморазряда) и неспособности накопить электроэнергию большой величины.Основное применение конденсаторов
Слово «конденсатор» можно услышать от работников различных промышленных предприятий и проектных институтов.
Разобравшись с принципом работы, характеристиками и физическими процессами, выясним, зачем нужны конденсаторы, например, в системах энергоснабжения? В этих системах батареи широко применяют при строительстве и реконструкции на промышленных предприятиях для компенсации реактивной мощности КРМ (разгрузки сети от нежелательных ее перетоков), что позволяет уменьшить расходы на электроэнергию, сэкономить на кабельной продукции и доставить потребителю электроэнергию лучшего качества. Оптимальный выбор мощности, способа и места подключения источников (Q) в сетях электроэнергетических систем (ЭЭС) оказывает существенное влияние на экономические и технические показатели эффективности работы ЭЭС. Существуют два типа КРМ: поперечная и продольная.
При поперечной компенсации батареи конденсаторов подключаются на шины подстанции параллельно нагрузке и называются шунтовыми (ШБК). При продольной компенсации батареи включают в рассечку ЛЭП и называют УПК (устройства продольной компенсации). Батареи состоят из отдельных приборов, которые могут соединяться различными способами: конденсаторы последовательного подключения или параллельного.
При увеличении количества последовательно включенных устройств увеличивается напряжение. УПК также используются для выравнивания нагрузок по фазам, повышения производительности и эффективности дуговых и рудотермических печей (при включении УПК через специальные трансформаторы).
Более подробно о работе переменных конденсаторов можно узнать, прочитав статью справочник по конденсаторам. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.
Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:
www.electricalschool.info
www.sxemotehnika.ru
www.jelektro.ru
www.sibay-rb.ru
www.alprof.info
Следующая
КонденсаторыЧто такое танталовый конденсатор
Как подключить переменный конденсатор
Если требуется присоединить трехфазный электродвигатель к обычной электросети, то потребуется создать электросхему для сдвига фаз.
Основой такой схемы может служить конденсатор. Применяется он и для однофазного двигателя с целью облегчения его пуска. Конденсатор для пуска электродвигателя. Это устройство для накопления электрического заряда.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Конденсатор в цепи постоянного и переменного тока
- Конденсатор в цепи переменного тока – что нужно накапливать и для чего
Конденсатор с тремя выводами как подключить - Подключение электродвигателя через конденсатор
- Подстроечный конденсатор
- Конденсатор для пуска электродвигателя
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 27.
КОНДЕНСАТОР в цепи переменного тока
Конденсатор в цепи постоянного и переменного тока
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Опознать подключение выводов переменных конденсаторов. Нашел у себя переменные конденсаторы. Но не могу найти схему их содержимого. То, как подключать их правильно. Электрическая схема соединения, распиновка нужна. Изображения CondVar. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля.
Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Требования, предъявляемые к условиям эксплуатации приборов телеметрии и, как следствие, источников питания для них, могут быть довольно жесткими.
Компания Fanso предоставляет широкий спектр продукции высокого качества, подтверждаемого выходным контролем, которая рассчитана на различные условия применения. Особо ничего искать не надо. Два из трех будут в коротыше Компэл совместно с Texas Instruments приглашают на вебинар, посвященный системам-на-кристалле для построения ультразвуковых расходомеров жидкостей и газов на базе ядра MSP Вебинар проводит господин Йоханн Ципперер — эксперт по ультразвуковым технологиям, непосредственно участвовавший в создании данного решения.
Сообщение от Юри. Это четыре переменных емкостей в одном корпусе. Средние выводы это общие они звонятся между собой. В схемах они подключаются на общую шину. Остальные четыре это вывод каждого кондера.
На одной стороне емкости с меньшей емкостью для использования в ФМ диапазоне,на второй с большей для СВ диапазона. Узнать где какие можно измерив емкость прибором или визуально на каком выводе меньше пластин это ФМ.
BARS59 точно все рассказал,от себя добавлю- 4шлица-подстроечники подгонки диапазона, по 1му на каждую секцию.
Опции темы. Обратная связь – РадиоЛоцман – Вверх. Перевод: zCarot.
Опознать подключение выводов переменных конденсаторов Нашел у себя переменные конденсаторы. Отправить личное сообщение для Alter. Найти ещё сообщения от Alter. Отправить личное сообщение для Юри. Найти ещё сообщения от Юри. Файловый архив. Скачиваний: 4 Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Отправить личное сообщение для yrik Найти ещё сообщения от yrik Скачиваний: 14 Загрузок: 1 1.
Цитата: Сообщение от Юри их там шесть а не три Отправить личное сообщение для bars Найти ещё сообщения от bars Скачиваний: Отправить личное сообщение для andrey Найти ещё сообщения от andrey Скачиваний: 3 Отправить личное сообщение для alexzand.
Найти ещё сообщения от alexzand. Скачиваний: 57 Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.
Конденсатор в цепи переменного тока – что нужно накапливать и для чего
Тема очень востребованная и вызывающая множество вопросов. Для начала разберемся какие бывают асинхронные электродвигатели переменного тока и в каких случаях применяется подключение через конденсаторы. Затем рассмотрим схемы и формулы для выбора конденсаторов. Двигатели по способу питания делятся на трехфазные и однофазные. Вначале разберемся с подключением через конденсатор трехфазного ЭД.
конденсатор в цепи переменного тока ведёт себя как катушка индуктивности . . нулевого напряжения путём подключения низкоомной нагрузки, а затем.
Конденсатор с тремя выводами как подключить
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Опознать подключение выводов переменных конденсаторов. Нашел у себя переменные конденсаторы. Но не могу найти схему их содержимого. То, как подключать их правильно. Электрическая схема соединения, распиновка нужна.
Изображения CondVar.
Подключение электродвигателя через конденсатор
На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб! Если конденсатор включить в цепь постоянного тока, то такая цепь будет разомкнутой, так как обкладки конденсатора разделяет диэлектрик, и ток в цепи идти не будет.
Электрический конденсатор – это устройство, которое может накапливать заряд и энергию электрического поля. В основном он состоит из пары проводников обкладок , разделенных слоем диэлектрика.
Подстроечный конденсатор
Переменные конденсаторы, они же конденсаторы переменное емкости или КПЕ , используется во множестве устройств. Они нужны в генераторах , фильтрах , антенных тюнерах, некоторых видах антенн, и много где еще. Понятно, что общедоступные маленькие КПЕ тут совершенно не годятся, а нужных для таких мощностей КПЕ в магазине вы попросту не найдете.
Подходящие большие КПЕ из старой радиоаппаратуры можно приобрести на Авито и досках объявлений радиолюбителей. В своей статье Дэвид использует медные листы, которых у меня не оказалось. Почему бы не попробовать?
Конденсатор для пуска электродвигателя
Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока.
Работа конденсатора в цепи как переменного тока, так и постоянного. Подключать к сети можно, что угодно, главное, чтобы в цепь был включен.
Собираю некоторую схему, где требуется подключить переменный конденсатор от УКВ приемника 1 ввод и 1 вывод , я не знаю, правильно ли я его подключаю Описание конденсатора: имеет 5 ножек 2 справа, 2 слева, одну снизу.
Войти через uID. Например: TDA Мы рады вас видеть. Пожалуйста зарегистрируйтесь или авторизируйтесь!
Китайский конденсатор переменной емкости. Артем Косицын
Продолжаем изучать электронику, и на очереди у нас разбор того, как ведет себя конденсатор в цепи переменного тока, постоянного тока, для чего он нужен, а также несколько примеров практического применения. Конденсатор является пассивным элементом электронной схемы, состоящей их двух токопроводящих обкладок, которые разделены каким-нибудь диэлектриком. Основной задачей конденсатора является накопление определенного объема электростатического заряда на обкладках, после включения его в цепь под напряжением. Когда питание отключается, конденсатор сохраняет полученный заряд. Интересно знать! Конденсаторы переменного тока большой емкости способны создавать при быстром разряде очень мощные импульсы. Использовать их можно, к примеру, в мощных фотовспышках.
Конденсатор в цепи переменного тока или постоянного, который нередко называется попросту кондёром, состоит из пары обкладок, покрытых слоем изоляции. Если на это устройство будет подаваться ток, оно будет получать заряд и сохранять его в себе некоторое время. Емкость его во многом зависит от промежутка между обкладками.
Как подключить А
Переменный конденсатор Первый
Одинарные конденсаторы Вариант №1 Вариант №2 Теперь – конденсаторы с двумя группами Возврат
к «Оставайтесь в курсе» Главная
Страница 1999–2010 Дэррил Бойд, Все права
зарезервировано Изображения на этом веб-сайте защищены
Авторские права. Они
являются собственностью владельца этого веб-сайта и могут
не использоваться
без разрешения владельцев. Пожалуйста, не используйте
изображения, сделанные нами на этом сайте без |
Я буду
решить проблему с ebay и в судах, если
необходимый.
Подтвержденный
изменения будут внесены максимально быстро.Настроечный конденсатор
Настроечный конденсатор представляет собой переменный конденсатор, используемый в электронной схеме радиоприемника и обычно подключаемый параллельно рамочной антенне для формирования параллельной настроенной цепи. Есть много применений и приложений для переменного конденсатора; наиболее типичное использование – в радиоцепи AM / FM. Если вы собирали кварцевый радиоприемник, то вам определенно понадобится этот компонент, а типичный конденсатор будет выглядеть так, как показано на фотографии выше.
Обычно у него шесть штифтов сзади, а иногда и дополнительный штифт спереди, который соединяется с валом.
Внутри они обычно состоят из четырех отдельных групп конденсаторов переменной емкости, где две группы переменной емкости предназначены для стороны AM, а две группы – для стороны FM. Первым приоритетом является определение стороны FM и стороны AM. Обычно на обороте имеется надпись, которая дает представление об ориентации компонента. Три контакта на нижней стороне обычно предназначены для FM-радио. Если вы собираете AM Crystal Radio, вы игнорируете эти контакты. Три контакта на верхней стороне предназначены для AM-радио. Для кристаллического радио вам нужно подключить центральный контакт к заземленной стороне вашей катушки и только один из боковых контактов к антенной стороне вашей катушки.
Схематическое обозначение
Схематический символ показывает четыре отдельных конденсатора переменной емкости в групповом расположении. Есть два переменных конденсатора для секции FM и два для секции AM, а центральный контакт является общим для обоих переменных конденсаторов.
В некоторых конструкциях C1 и C2 имеют одинаковую емкость около 20 пФ, тогда как C3 и C4 имеют одинаковую емкость около 160 пФ. Для Crystal Radio вы используете общий контакт AM-радио, который является центральным контактом на стороне AM конденсатора, и контакт C4 антенны AM. Центральный контакт на стороне AM обычно подключается к заземленной стороне рамочной антенны. Если у вас есть цифровой измеритель, который измеряет емкость, тогда вы можете перепроверить, какие клеммы имеют наибольшую емкость.
Распиновка Соединения
Вал вращает четыре отдельных конденсатора переменной емкости. Причина наличия четырех в том, что современные радиоприемники обычно имеют FM-диапазон и AM-диапазон. Кроме того, для каждого диапазона требуются два специальных конденсатора переменной емкости, один из которых предназначен для настройки станции, а другой — для контура гетеродина. Это означает, что диапазон FM имеет переменный конденсатор антенны и переменный конденсатор генератора, а диапазон AM имеет переменный конденсатор антенны и переменный конденсатор генератора.
Очевидно, что все эти переменные конденсаторы в одном корпусе означают, что этот компонент будет иметь много выводов. Многие любители обеспокоены его использованием и часто ломают голову, пытаясь понять, как его подключить. В результате они в конечном итоге покупают старомодные конденсаторы с открытой пластиной, которые имеют более простую цоколевку.
Вы не найдете много документации по подстроечному конденсатору; однако распиновка имеет тенденцию быть похожей из-за геометрии и механики компонента. Если вы внимательно посмотрите на заднюю часть переменного конденсатора, вы увидите, что промежутки между клеммами отмечены C1, C2, C3 и C4. Даже если они не маркированы, я обнаружил, что многие производители придерживаются того же соглашения. Как вы можете видеть на анимированной схеме распиновки выше, есть три контакта на одной стороне и три на противоположной. C1 и C2 обозначают контакты для схемы FM, а C3 и C4 обозначают контакты для схемы AM.
Подключение AM Crystal Radio
Если вы собираете AM Crystal Radio и у вас нет цифрового измерителя емкости, вам будет интересно, какие контакты подключить к рамочной антенне.
Подключить этот компонент очень просто, потому что нижние три контакта обычно предназначены для FM-диапазона, поэтому наверху остается только три контакта. Вывод, отмеченный C3, обычно предназначен для схемы AM-генератора, и, поскольку ваш кристаллический радиоприемник не имеет AM-генератора, вы также должны игнорировать его. Затем остаются два контакта, отмеченные C4, которые вы должны попробовать для своего Crystal Radio. Простой трюк, который избавляет от догадок, заключается в том, чтобы помнить, что при параллельном соединении конденсаторов емкость увеличивается. Следовательно, если вы строите кристаллический радиоприемник без какого-либо измерительного оборудования, соедините центральные контакты вместе с заземляющей стороной, а все угловые контакты соедините вместе со стороной антенны. Таким образом, используются все пластины, что дает максимально возможную емкость.
Типовой диапазон емкости
Для диапазона MW диапазон частот составляет примерно от 520 кГц до 1650 кГц.
Таким образом, типичный диапазон емкости составляет от 0 пФ до 160 пФ, а для FM-диапазона типичный диапазон емкости составляет приблизительно от 0 пФ до 20 пФ.
Если вы (неправильно) подключите контакты для FM-диапазона к вашему радиоприемнику AM Crystal, то емкость переменного конденсатора увеличится только до 20 пФ, поэтому вы получите примерно 1/8 часть AM-диапазона. Если вы обнаружите, что вам не хватает станций, то это самая распространенная проблема. Решение состоит в том, чтобы использовать контакты на противоположной стороне переменного конденсатора.
Для охвата диапазона AM в Великобритании 140 пФ является абсолютным минимумом для гетеродинных приемников. Хотя многие производители могут немного изменить значения, это, как правило, типичные значения, которые я, кажется, помню.
Склеивание станций
Хотя эти настроечные конденсаторы работают с кварцевым радиоприемником, они предназначены для гетеродинных приемников; отсюда и дополнительные сдвоенные пластины для гетеродина.
Если вы обнаружите, что ваш кристаллический радиоприемник имеет группу станций на крайнем конце, то это означает, что ваша ферритовая катушка исправна и улавливает эти станции, однако вы не можете настроиться на них, потому что переменный конденсатор не имеет необходимой емкости. диапазон. Обычно помогает увеличение емкости, и один прием (упомянутый выше) заключается в параллельном подключении всех банд. Другая альтернатива состоит в том, чтобы иметь отводы в ферритовой катушке, например, в моем 9.0224 Project Ultra , 8-диапазонное кристальное радио The Little Whippersnappers.
Винты триммера
Производители также предусмотрели два триммерных винта для каждого ремешка. На стороне FM есть триммер для FM-антенны и еще один для FM-генератора. Точно так же есть триммер для AM-антенны и еще один для AM-генератора. Триммеры полезны, если у вашего радио есть циферблат, и вам нужно откалибровать циферблат. В противном случае, если вы собираете AM Crystal Radio, вы игнорируете триммерные конденсаторы, так как от них будет очень мало пользы.
