Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла28Не помогла1

Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

  • Два проходных выключателя.
  • Трехжильный провод типа ВВГнг 3*1,5 мм
    2
    или NYM 3*1,5 мм2
  • Светильник.
  • Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке.

Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Схема подключения проходного выключателя | КилоВатт


Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

    Подключение двухклавишного проходного выключателя

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.


Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.


Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

Как подключить проходной выключатель – подключение +схема

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Зачистка изоляции

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

Так же рекомендуем к прочтению статью «Как починить выключатель света«.

Видео

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Схемы

Монтажная схема подключения

Схема подключения

Принцип подключения проходных выключателей

Наглядная схема

Схема подключения двухклавишного выключателя с подключением через распредкоробку

Схема подключения двухклавишного проходного выключателя

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать. Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Сведения для новичков

Пример расположения

Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

  • пару описываемых проходных выключателя;
  • инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

Суть работы

Зачем нужны проходные выключатели

В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

Двухклавишный выключатель

Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

Процесс установки выключателя

Подключение проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены. Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Схема для двухклавишных выключателей
Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Видео

Подробнее о монтаже подобных выключателей смотрите в видеоматериале:

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

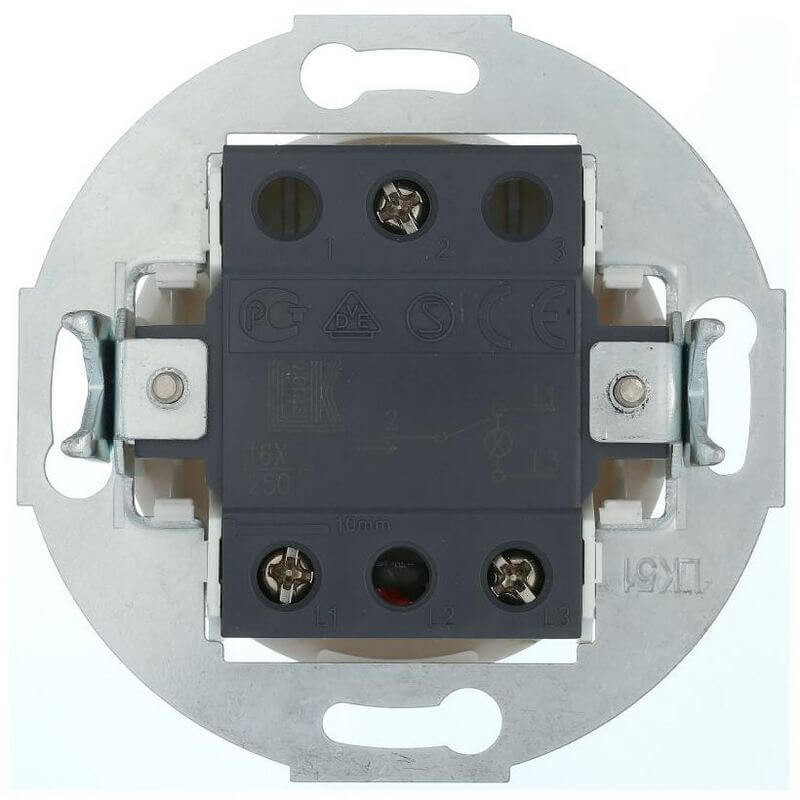

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить сквозной коммутатор. Настройка одноклавишного переключателя

Переключатель прохода значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения сквозного выключателя. Вы можете управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея мягкие переключатели на разных концах стадиона, концертного зала или других обширных объектов, вы можете включить все освещение на входе.При необходимости покинуть конструкцию с противоположной стороны, не нужно возвращаться к выключателю, которым был включен свет – на другом выходе такой же проходной выключатель. Электрические цепи С помощью сквозных переключателей вы можете управлять освещением из нескольких разных мест.

Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях, а чаще всего схемы с проходными выключателями применяют в частных домах и на лестничных клетках в подъездах многоэтажных домов.

Устройство и принцип действия

Переключатель байпаса по внешнему виду не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса. Простой выключатель замыкается и размыкает электрическую цепь на одном проводе. Схема подключения сквозного переключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переключения контактов схемы гарантирует, что переключатели работают попарно для управления одним и тем же источником света.По техническому решению такой элемент в схеме было бы правильно называть не переключателем, а переключателем. Профессиональная терминология уже сформирована, и изменения могут только внести большую путаницу, поэтому все остается как есть.

При переключении контактов сквозного переключателя одна часть цепи освещения размыкается, а другая замыкается. Схема переключателя проводки изменена так, чтобы любой из переключателей был готов включить или выключить свет. Выключатель можно использовать только вместе с другим.На практике существует возможность подключения схемы выключателя к схеме, чтобы она работала максимально просто, но тогда теряется смысл всех элементов ее конструкции.

Виды

Как и обычные выключатели, проходные каналы делятся по типу проводки: для внешней проводки, для скрытой проводки.

По конструкции контактных клемм: клеммы с винтовыми клеммами, зажимные пружинные клеммы.

По количеству ключей:

  • одноклавишный;
  • двухклавишный;
  • трехклавишный.

У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного сквозного переключателя заключается в переключении входного контакта на один из двух выходов. Двухклавишные проходные переключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 исполнения одноклавишного переключателя контактной группы.

Подключить шлейфовый переключатель несложно, все можно сделать самостоятельно. Меняем количество контактов, ключей, размер переключателей, принцип работы остается один.


Схема устройства одно-, двух- и трехпозиционного переключателя

  • одноклавишный переключатель имеет одну входную клемму и два выхода;
  • двойной переключатель – два входа и четыре выхода;
  • трехклавишный переключатель – три входных и шесть выходных клемм.

Управление освещением 2-х местное

Одним осветительным прибором или группой светильников можно управлять из двух мест: это может быть бра в коридоре или фонарные столбы вдоль садовой дорожки.Для подключения сквозного переключателя необходимо будет использовать обычную схему, точнее с двумя сквозными одноклавишными переключателями, потому что они работают только попарно. На этом примере проще всего понять, как работают переключатели контура. На рисунке ниже показано, как подключить проходной переключатель к цепи.

Схема включения сквозных выключателей

Фаза от сети 220 В подключена к входной клемме одного из проходных переключателей, ее клеммы на выходе подключены к выходам второго.Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевой проводной сети. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток. Следующее включение одного из двух выключателей отключает цепь, лампа гаснет.

Ближе к реальным условиям на схеме подключения показано отключение кабеля и проводки в распределительной коробке.Согласно требованиям Электротехнического кодекса (Правил устройства электроустановок) в этом случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – провод заземления.

Отключение кабелей и проводов в распределительной коробке

Схема разделена на четыре участка цепочки:

  1. кабель от источника питания 220 В: от защитного устройства в щите до коробки;
  2. кабель от одного проходного переключателя до распределительной коробки;
  3. кабель от другого сквозного переключателя к распределительной коробке;
  4. кабель от осветительного прибора к распределительной коробке.

В коробку уложено четыре кабеля.

Требования к цвету проводов по функциональному назначению полностью выполняются только в двух участках. От распределительного щита и светильника до коробки при размыкании контактов проходных выключателей они частично выполняются. Допускается использование проводов любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерителем. Фазный (красный) провод необходимо подключить к входным контактам переключателей.

Для управления двумя группами освещения используется схема для подключения двухканального сквозного переключателя. Если человек поймет, как подключать одноклавишные сквозные переключатели, он разберется, как подключить тройной переключатель.

Схема подключения переключателя проходного двухклавишного

Управление освещением с 3-х мест

Для управления освещением с трех мест требуется перекидной переключатель. Вы можете установить его в любом удобном месте. В схеме перекрестный переключатель включен между обычными проходными переключателями.Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.

Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы крепежные отверстия на клавишах совпадали со штифтами на переключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон необходимо приклеить пластиковые планки.

В магазинах есть готовая продукция, велосипед не изобретать, просто купи и поставь.


Схема управления освещением 3 места

На схемах А1 и А2 (ниже) показаны разные варианты подключения, но функциональность остается прежней – соблюдается принцип парных превышений.


Варианты подключения перекрестного переключателя

В случаях, когда элементом освещения является большая люстра с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, следует использовать двухклавишные проходы и перекрестные выключатели.Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. Когда источник света выключается одним из переключателей, контакты замыкают цепи других переключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток проходит на контакты лампы. На основе этих схем можно производить управление освещением из четырех и более мест, вставляя дополнительные перекрестные переключатели.


Схема подключения четырех переключателей

Пример использования

Для ситуации, когда нужно пройти в дом в темном дворе, идеально подойдет схема с двухпозиционными выключателями.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом необходимо установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на забор возле ворот, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротехники есть множество вариантов с оригинальной декоративной отделкой.

Подключение должно быть выполнено, как описано выше. Кабель от выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах.Закапывать глубоко не нужно, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключиться. Видео

Как подключить переключатель пропуска по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав своими руками, можно приступать к установке более сложных схем с двухклавишными переключателями в трех местах или трехклавишными – в двух. места, если необходимо.

Схема подключения выключателя , многие относятся к разряду электриков по высшему пилотажу.

На самом деле любому, кто желает провести его установку от начала до конца, для этого достаточно иметь под рукой только наглядный образец и

подробное руководство. Это руководство, изложенное в этой статье. Для того, чтобы понять, как устроена и выполнена схема подключения выключателя , рассмотрим подробно ее монтаж от самого начала и до конца.

Принцип выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест. Приведем пример, это может быть какая-то большая проходная комната, входя в нее, вы включаете свет одним выключателем, проходите через него и на выходе выключаете свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, вопреки многим заблуждениям, не может работать с одним механизмом, их в цепи должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Монтируем провода и установочные элементы схемы

Установка

начинается с распределительной коробки, в ней мы скоро соберем все провода по порядку, а потом произведем их подключение.

Нам понадобится питание, которое по проводам и устройству защиты будет подавать электрический ток в распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в цепь.В нашем примере все эти функции выполняет одно устройство – двухполюсный автоматический выключатель.


На нем уже есть напряжение, так что запитать нашу распределительную коробку несложно. Для этого проложите провод от автоматического выключателя до распределительной коробки.

Запасной провод для подключения лучше оставить с запасом 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

Далее нам понадобятся два подрозетника (монтажные чашки), в которые мы будем устанавливать переключатели.


Теперь проложите провод от первой монтажной чашки к распределительной коробке.

Потом со второго.


Последней необходимой деталью схемы является элемент освещения (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этого обычный патрон с лампочкой, он может максимально наглядно продемонстрировать работу освещения в цепочке.
Подключаем провод для дальнейшего подключения осветительного элемента.

Все элементы подготовлены, приступаем к их подключению.

Подключение элементов принципиальной схемы

Продолжаем разбирать тему подключения схемы проходного переключателя. На этом этапе нам необходимо соединить элементы схемы.

Сюда входят:

  • выключатель
  • переключатель проходной – 2 шт.
  • лампа

Начнем с подключения к биполярному выключателю проводов, идущих к распределительной коробке.Подготовить провода, снять внешнюю изоляцию.


Отмеряем необходимое количество проводов для подключения, зачищаем провода и подключаем. Более подробно рассмотрено подключение двухполюсного автомата.

Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током отключите полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью и только после этого приступаем к работе.

Обратите внимание на цвет проводов, синий ноль, белая фаза. Сверху и снизу машина должна совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.



Наши выключатели имеют вставные контакты, для их подключения понадобится 1 сантиметр зачищенного провода на каждый провод. На тыльной стороне переключателя, как правило, есть схема подключения проводов. Стрелка вверху указывает соответствующий или отходящий контакт фазного провода, а стрелки ниже – контакты, на которых фаза будет переключать два отходящих провода.


В нашем примере фаза белая. Подключаем к верхнему подходящему (исходящему) контакту. Синий и желтый с зеленой полосой подключаются к переключающим контактам, какой из них подключать не важно.


Установите его в банку (монтажную чашку).


Второй сквозной переключатель подключается так же, как и первый.


Установлено

переключателей. Теперь перейдем к подключению электрического патрона.Просто очистите провода и подключите. Провод заземления, желтый с зеленой полосой не используется, изолируем изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно в помещениях с повышенной влажностью.



Все элементы готовы и подключены.

Подключение проводов в цепи выключателя

В нашей коробке четыре провода, пройдемся еще раз:

  • Фонарь (лампочка с патроном).





Начнем с обрезки питающего провода и провода идущего к лампочке, снимаем внешнюю изоляцию.


Жилы заземления желтого цвета с зелеными полосами нам не нужны, поэтому сразу изолируйте их изолентой.


Все остальные провода зачищаем, снимаем слой изоляции, оголенная жила должна быть 3,5-4 сантиметра.


Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.


Соединяем между собой, скручивая, два синих провода.


Теперь подготовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

Здесь нам понадобятся все три жилы каждого провода. Убираем по 3,5-4 сантиметра.


Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя.В качестве переключателя 1 можно использовать любой белый провод, 2 не имеет значения.


Второй оставшийся белый фазный провод переключателя подключается к лампочке с белой фазой.


Теперь подключаем коммутационные провода, по ним туда пойдет фаза. Скрутите два желтых провода.



Цепь выключателя готова.

Проверить работу

Ввинчиваем лампочку в патрон.


Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.



Включите первый сквозной выключатель, схема подключения введена в действие, свет горит, выключите выключатель, два индикатора погаснут. Попробуй наоборот. Все работает. Хочу обратить ваше внимание, что в отличие от которого есть правило настройки верха и низа, на переключателях такой разницы нет.Его можно включить или выключить в любом положении.


Отключаем электричество. Для этого достаточно перевести предохранительный выключатель в нижнее положение. Убедимся в отсутствии напряжения, применив для этих целей индикатор напряжения. С помощью изоленты изолируем все скрутки.


Ставим их в распределительную коробку.


Схема завершена, протестирована и готова к работе.

Цепь выключателя.


Самодельная схема выключателя помогла сэкономить:

  • поиск и вызов электрика – 200 руб.
  • установка двухполюсного выключателя – 300 руб.
  • установка внутренней распределительной коробки – 550 руб.
  • соединение проводов в распределительной коробке, способ скрутки – 300 руб.
  • установка и подключение светильника, люстры (450 руб. За 1 светильник, люстра от 800 руб.) – средняя цена 600 руб.
  • установка баночки (стенка кирпич 200 руб – 1 шт), у нас 2 штуки – 400 руб
  • установка проходного выключателя скрытой установки (1 шт. 200 руб.), У нас 2 шт. – 400 руб.
  • прокладка провода открытой высотой до 2 метров (35 рублей – 1 метр), например взять 4 метра – 140 рублей
  • прокладка открытого провода высотой более 2 метров (50 руб -1 метр), например, возьмем 15 метров – 750 руб
  • штробление стен 19 метров (120 рублей – 1 метр) – 2280 рублей

Итого наша экономия составила: 5920 рублей

Посмотреть стоимость электромонтажных работ можно

Приятного использования! Надеюсь, эта информация была вам полезна.


Зачем мне нужен сквозной коммутатор?

Проблема энергосбережения стоит сегодня остро, и в этом может помочь сквозной выключатель. Как? Заходим в подъезд, включаем свет, а на нашем этаже тушим освещение другим выключателем. И наоборот. Выйдя из дома на улицу, на собственном участке включается свет, а днище снимается. В таких случаях используется сквозной переключатель, выполняющий функции переключателя.

Подключение двухкнопочного и трехклавишного проходного выключателя – Фото

Подключение выключателя выбирается исходя из количества точек управления.А их может быть несколько:

  • на каждом этаже многоэтажного дома,
  • в длинном коридоре на выходе из нескольких комнат.

Как подключить сквозной коммутатор, мы вам сегодня расскажем в этой статье.

Простой выключатель содержит только две контактные клеммы с двумя подключенными проводами.

Проходной выключатель, называемый автоматическим выключателем, имеет три клеммы, к которым подходят три провода. Чтобы включать и выключать свет из большего количества мест, нам нужны так называемые перекрестные переключатели, у которых есть четыре контакта и четыре подходящих провода.Надо сказать, что подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические устройства, требующие управления из разных мест.

Немного теории о проходных коммутаторах


Назначение проходного переключателя – переключение электрических цепей. Сравнить устройство обычный двойной автоматический выключатель , используемый для простого подключения, и – проходной переключатель с одним ключом .


Схема подключения двухпозиционного переключателя – Фото

В обоих случаях у нас есть три контакта и три подходящих провода, и происходит простое переключение контактов.Но в первом случае электрические цепи сжимаются, или соединяются, или отключаются. В одном автоматическом выключателе одна одновременно размыкается, а другая замыкается.

Пример выключателя


Возьмем электрическую схему, состоящую из лампочки и двух одноклавишных проходных затворов.

Лампочка не горит, то есть две цепи разорваны. Нажимаем один из переключателей, подключается одна из цепей и загорается лампочка. Переходя ко второму переключателю, при нажатии, разрывая цепь, тушим лампу и одновременно подготавливаем другую линию для включения с первого переключателя.

Суть работы такого переключателя в перебрасывании контактов – один замыкается, другой размыкается. Проходной переключатель, если не использовать один из контактов, может работать в обычном режиме. Но по финансовым соображениям от этого лучше отказаться: это будет стоить дороже.

Типы проходных выключателей


Выпускаются автоматические выключатели с разным количеством ключей. Мы уже рассмотрели одноклавишные. Проходной переключатель двухклавишный Используется для подключения / отключения двух ламп, расположенных в разных точках.

Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Светильники можно расположить в одной люстре, тогда можно изменить освещенность комнаты.

Трехклавишный Выключатель по аналогии с двухклавишным предназначен для включения трех ламп.


Подключение трехходового проходного выключателя – схема – Фото

Схема подключения сквозного выключателя позволяет включать лампочки с трех точек.Потребуется взять два одноклавишных и один кросс-переключатель, который в простейшем случае представляет собой два одноклавишных переключателя с внутренними перемычками. Применяя два перекрестных переключателя, соберите управление с четырех мест.

Здесь нужно помнить одно. Чем больше точек контроля, тем сложнее схема включения выключателя. Загрузка проволокой может создать дополнительные непреодолимые трудности. Во время ремонта обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении.В результате вам нужно включить освещение только из одного места.

Схема подключения сквозных выключателей – Видеоинструкция


Подробнее Видеоматериалы

Как подключить кнопку пропуска


Если вы решили создать себе более комфортные условия проживания, установив проходные выключатели, то приготовьтесь к большому количеству работы. Во-первых, нужно подробно знать, как подключить сквозной переключатель, существующие схемы управления и способы монтажа.Это теоретическая часть. Тогда запаситесь необходимыми инструментами и материалами.

Из инструментов понадобится перфоратор с сверлом для просверливания посадочных мест для переключателей. Тот же перфоратор пробивает стежки, в которые будут проложены новые провода. Приобретите плоскогубцы, плоскогубцы, бокорезы, различные отвертки. После прокладки проводов нужно будет провести штукатурные работы – понадобится алебастр или цемент с песком. – это, конечно, проводов , переключатели , соединительные коробки .

В зависимости от схемы управления освещением провода могут иметь разное количество жил. В простейшем случае нам понадобится трехжильный медный провод . Если схема посложнее, то без пятипроводной не хватит. При отсутствии такового – используйте два трехпроводных.


Распределительная коробка распределительная, витые провода – Фото

Зависит от электрической нагрузки. Чем больше ламп включается, тем больше требуется несущая способность материалов проводников.Однозначно подойдет сечение жилы 2,5 квадрата.

  • Сначала разметьте трассу для прокладки штроба. Линия прохода должна быть строго параллельна потолку и полу. Отводы выполнены под прямым углом.
  • Перфоратором высверливаем гнезда для выключателей и пробиваем кожухи для прокладки проводов.
  • В распределительных коробках жилы скручены по разработанной схеме.
  • Далее подключается сквозной коммутатор.
  • После сборки всей схемы необходимо проверить ее перед подачей напряжения.

основная задача – Не допускать коротких замыканий. Можно использовать мультиметр и при выключении лампочки «прозвонить» цепь. Только после этого можно проверить работоспособность новой системы освещения.

  • С положительным результатом штукатурка и покраска необходимых мест.

Конечно, такая работа представляет определенные трудности.Незнакомые с электротехникой люди его не выполняют. Здесь нужна помощь электриков. Только они могут произвести эту работу с соблюдением правил техники безопасности.

В статье рассмотрен принцип действия перекидного переключателя, принципиальные схемы подключения переключателей, предназначенных для управления освещением с двумя, тремя и более сиденьями. Даются советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.


Идея создания выключателя не нова, первые схемы появились в домах радиолюбителей в шестидесятых годах, а особую популярность он приобрел в 90-е, когда на рынке появились первые импортные выключатели, «заземленные» под управлением лампа из разных мест.

Устройство и принцип действия переключателя проходного действия

Самым простым представителем семейства проходных выключателей является одноклавишный вариант.


Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.


Принцип работы проходного переключателя прост: при перемещении переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт).На рисунке клемма «2» – это общий контакт, клеммы «3» и «6» – это выход переключения.

Принципиальная схема проходного переключателя выглядит так:


Используя этот эффект, вы можете создать простейшую схему проходного переключателя, в которой одна лампа будет управляться сразу из двух разных мест:


1,2 – выключатели непрерывного действия; 3 – к корпусу лампы

Подключение сквозного выключателя

Монтаж осуществляется трехжильным кабелем.Чтобы упростить монтажные работы, его прожилки должны быть заводского цвета. Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, для монтажа чаще всего используется медный гибкий кабель сечением провода от 1 до 1,5 мм 2.

  1. На выключателе необходимо найти общий зажим (на схеме он обозначен цифрой «1»).
  2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже мы использовали белый).
  3. Подсоедините клеммы выходного переключателя (как показано клеммами «2» и «3») к выходным клеммам двух оставшихся проводов, запомните цветовое соответствие используемого сердечника и маркировку на клеммной колодке проходного кабеля. выключатель.
  4. На втором переключателе проводим подключение кабеля так же, как и на первом (строго соблюдаем цветовую кодировку проводов и соответствующих клемм переключателя).
  5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго проходного переключателя с фазой светильника.
  6. Два других провода, обозначенных цветом, соединяются с проводом того же цвета, который вышел от первого переключателя (например, зеленый с зеленым, синим и синим и т. Д.), На пояснительном чертеже соединены зеленый и красный провода.
  7. Нулевой и заземляющий провода в распределительной коробке сразу подключаются к аналогичному кабелю, идущему к светильнику.
  8. Закручиваем скрутки, при необходимости используем людеме, качественно изолируем оголенные участки проводов.

Вы также можете использовать следующее соединение:


1 – распределительная коробка; 2 – к корпусу лампы; 3, 4 – щеки

Соберите проходной выключатель в следующей последовательности:

1. Разбираем выключатель.

2. Подключить к проходному переключателю провода согласно схеме.


3. Вставляем выключатель в распределительную коробку и фиксируем в ней.


4. Закрываем выключатель защитно-декоративными накладками.


Важно! С помощью контроля убедитесь, какой провод находится в «фазе» распределительной коробки. Перед выполнением любых монтажных работ отключите электропитание. Не соединяйте медный и алюминиевый провода в одну скрутку.

Проверка работы цепи

Необходимо убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.


Каждое включение выключателя должно вызывать выключение или включение электрических ламп, если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

Двухклавишные переключатели

Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.


1 – ключ доступа двухкнопочный; 2 – Проходные переключатели

Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого необходимо собрать следующую схему:


1, 2 – выключатель сквозной двухклавишный; 3 – к корпусу лампы

Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или две лампы с двух разных мест.

Например, включить лампу № 1, изменив положение первого тумблера.

Аналогичным образом можно включить вторую лампу.


Отключение может производиться как первым, так и вторым переключателем.

Управление освещением из трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажного лестничного марша, вам понадобится как минимум три контрольных точки. В этом случае, помимо классических проходных выключателей, используется дополнительный тип автоматического выключателя – крестового типа.


Перекрестный переключатель настроен на разрыв соединения между двумя сквозными переключателями, это позволяет создать еще одну точку управления освещением.


1, 3 – выключатели сквозные; 2 – крестовой переключатель; 4 – к корпусу лампы

За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, с которых осуществляется управление освещением.

Как видно из схемы, переключение любого из переключателей приведет к включению или выключению освещения.


Сборку цепи управления лампами из трех разных мест можно выполнить следующим образом:


1 – выключатель проходной; 2 – крестовой переключатель; 3, 5 – подрозетники для переходных выключателей; 4 – крышка крестового переключателя; 6 – распределительная коробка; 7 – к корпусу лампы

Установка аналогична описанной выше с одинарным сквозным переключателем, для установки требуются двух- и трехжильный кабель.

Как видно из рассмотренного материала, с помощью переходных переключателей можно организовать управление одной лампой из двух разных мест.Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

Влад Тараненко, rmnt.ru

Обычно одна конструкция освещения управляется одним электрическим выключателем. То есть люстру в гостиной можно выключить только из гостиной.

Кроме того, обычно в одном помещении, на входе, устанавливается одна коммутационная. С его помощью в этом помещении управляют лампами электрического освещения.

Но часто бывают случаи, когда такой способ управления освещением неудобен.

Когда классическая схема может быть неудобной:

Итак, случаев, когда человеку нужны дублирующие тумблеры, достаточно много. В каждом из них на помощь придет устройство , позволяющее включать и выключать свет из разных комнат, разными ключами и независимо друг от друга.

Этот метод очень практичен и в дополнение к общему удобству помогает экономить энергию . С помощью сквозного электрического выключателя не нужно оставлять свет, например, на крыльце, на всю ночь.Вы можете просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Автоматический выключатель (выключатель) отличается от штатного коммутационного устройства одним конструктивным признаком. Он имеет три, а не два контакта, и может переключать фазу с одного контакта на два других по очереди.

Подключаемые по этому принципу осветительные лампы могут быть любыми или обоими. Кроме того, к этому способу можно подключать любые устройства , помимо подсветки, нуждающиеся в такой схеме включения / выключения.

Элементы схемы

Схема установки таких устройств несложная, но требует осторожности.

ВАЖНО! На этапе создания разводки в местах, где планируется установка триггеров, к первым двум необходимо проложить трехжильный кабель, а при желании установить больше выключателей нужно удлинить четыре -проводим кабель к следующим.

Для создания такого типа управления освещением из двух мест требуются проходные переключатели с двумя положениями переключения и тремя контактами.Где переключение должно быть переключением типа , то есть первый узел будет общим для двух оставшихся. В одном из положений переключения замыкает первый, а в другом – последующий контакт. Замыкание сразу трех соединений в этой конструкции исключено.

Если рассматривать составные части схемы ЛЭП с двумя конструкциями перекидной коммутации , то в нее входят:

  • Распределительная коробка, иначе называемая краном.Он служит для защиты электрических кабельных соединений.
  • Устанавливается в каждой комнате, а в больших комнатах их несколько.
  • Подключение (двух-, трех- и четырехжильное)
  • Устройства двусторонние коммутационные
  • Непосредственно лампа

Примерные проходные выключатели из двух мест выглядят так:

  • Провод «ноль» идет от источника к отводной коробке, а после – к лампе.
  • Провод идет от того же источника к той же коробке, а затем к общему контакту первого переключателя.
  • Переключающие контакты (два) переключателя 1 через распределительную коробку подключены к таким же частям переключателя 2.
  • Фаза от общего контакта переключателя 2 поступает на другую электрическую сборку светильника.

Примерная схема подключения проходной из двух мест представлена ​​ниже на фото:


Простая установка системы управления одним осветительным прибором с двух точек. Он изготавливается следующим образом:

  • На необходимые места для установки коммутационных аппаратов
  • Снимите с них трехжильные кабели
  • Установить электрический светильник или несколько, соединенных параллельно
  • Снимите с него (их) двухжильный кабель
  • Установите разъем.Выбор места для нее определяется кратчайшей длиной кабеля и удобным доступом к самой коробке
  • от электроснабжения, переключающих устройств и электроосвещения
  • Подключите их, как описано выше

При таком подключении четыре контакта (две пары) с обеих точек соединяются вместе. Для включения освещения фаза на осветительный прибор поступает от общего узла электрического выключателя 2.

Например, предлагаем посмотреть видео, в котором показана схема подключения проходных переключателей с двух мест:

Пошаговая установка

Установка проходных выключателей возможна как со скрытым типом проводки, так и со скрытым типом проводки.Сделать это можно самостоятельно, соблюдая несколько правил безопасности:

  • Отключить электроэнергию от квартиры перед началом работ.
  • Внимательно проверьте где фаза находится, а где ноль .
  • Соединить провода аккуратной скруткой, обжать и изолировать .
  • Hard крепят на поверхности распределительной коробки и электрооборудования.
  • Определите мощность осветительного прибора и выберите трехжильный кабель соответствующего сечения, исходя из мощности потребляемой электроэнергии.

Схема переключения коммутатора проходного с двух мест:


Из-за своей конструкции дублирующие электрические переключатели не имеют особого положения «вкл / выкл». имеет собственный ключ. Два соединительных блока в этой конструкции находятся в положении «замкнуто / открыто» в зависимости от положения электрических контактов другого переключателя. Следовательно, положение ключа при выключенном свете будет каждый раз другим.

К этой особенности использования можно очень быстро привыкнуть и использовать сквозные переключатели без помех.

Альтернатива

Альтернативой сквозным резервным выключателям могут быть бистабильные реле или электрические лампы, оснащенные датчиками движения и освещенности.

Бистабильные реле удобнее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электрическими выключателями. Светильники с таким же не так практичны, как сквозной выключатель. Скорость движения, количество остановок и другие факторы будут влиять на постоянное включение / выключение электрического освещения, что крайне неудобно.

Удобство использования в быту выключателей постоянного тока сделало описанную выше схему управления осветительными лампами очень популярной. В настоящее время сложно представить себе жилое или производственное сооружение, в котором не использовались бы коммутационные коммутационные конструкции.

Заметная экономия энергии приводит к повсеместной установке подобных устройств.

Сделать такое управление электроосветительными приборами в своем доме несложно, если следовать рекомендациям, приведенным в нашей статье, и соблюдать правила безопасности.

В заключение предлагаем вам посмотреть еще одно информативное и интересное видео о схеме подключения и установки проходных коммутаторов с 2-х мест:

Полное руководство по созданию проводной клавиатуры

Недавно я искал новую клавиатуру для моей домашней рабочей станции. Мне очень нравятся механические клавиатуры, и, хотя на рынке доступны удивительные варианты, ни один из них не был именно тем, что я искал.Тогда меня осенило, почему бы не построить что-нибудь нестандартное? У меня был доступ к инструментам, я люблю строить и творить и (как ни странно) люблю паять. Так начался путь к созданию специальной механической клавиатуры.

Эта статья была первоначально опубликована по адресу Cracked the Code . Зайдите сюда, чтобы узнать о последних обновлениях и улучшенных возможностях чтения.

Доступно потрясающее количество переключателей клавиатуры. Проведите исследование и сузьте переключатель, чтобы почувствовать, что вам нужно.Если поблизости есть сообщество любителей клавиатуры, вы, вероятно, сможете опробовать чью-нибудь клавиатуру, прежде чем покупать коммутатор. Если вы не уверены, Cherry MX – самые распространенные, они сгруппированы по цвету. Cherry MX Blues «щелкает» и обеспечивает тактильное ощущение. Cherry MX Browns обеспечивает тактильное ощущение, но не имеет такого же слышимого щелчка, зеленые более жесткие, красные требуют очень легкого удара. В этом проекте я использую комбинацию MX Blue и MX Red.

Вам потребуется столько клавишных переключателей, сколько клавиш на клавиатуре.Для этой клавиатуры мне понадобилось 72 переключателя. Закажите еще несколько штук – на всякий случай.

Диод – это электронный компонент, который пропускает ток только в одном направлении. Чтобы разрешить использование микроконтроллера, у которого нет одного входа для каждой клавиши на клавиатуре, мы подключим эту клавиатуру к матрице. Это позволяет нам подключать более одного переключателя ко входу микроконтроллера.

Микроконтроллер подает ток к каждому столбцу матрицы, столбец за столбцом, и проверяет, какая строка выводит ток , тем самым указывая, какая клавиша была нажата.Позже вы создадите программную раскладку своей клавиатуры, определив, какая клавиша находится в каком столбце / строке.

Есть несколько фантастических ресурсов, которые подробно объясняют эту концепцию.

Вам понадобится столько диодов, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72, но я заказал 80.

  • Специально изготовленная пластина и футляр для вашей клавиатуры.

Клавиатура – это жесткое основание, на котором монтируются клавишные переключатели.

Корпус клавиатуры – это то, что окружает клавишные переключатели, а также связанную с ними электронику и проводку.

Подробнее об этом позже

Колпачки клавиш – это «клавиши» вашей клавиатуры. Существует так много разных стилей, что возможности практически безграничны.

Обратите внимание на стержень колпачков для ключей. Поскольку крышка ключа соединяется с переключателем, этот интерфейс должен быть совместимым. К счастью, доступно всего несколько стандартов, и наиболее распространенным на сегодняшний день является Cherry MX. Приобретая колпачки клавиш, убедитесь, что они совместимы с выбранными вами клавишными переключателями.

Микроконтроллер – это устройство, которое подключено к вашей матрице клавишных переключателей, позволяет вам определять раскладку клавиатуры и позволяет вашей клавиатуре успешно взаимодействовать с вашим ПК.

Я использую Teensy 2.0 для этой сборки.

Для подключения клавиатуры вам понадобится твердый жильный и многожильный кабель. Для этой сборки я использовал запасной провод термостата 18/5 для строк и столбцов, а также отдельные провода от старого сетевого кабеля CAT-5 для подключения микроконтроллера.

KLE предоставляет графический интерфейс для разработки и настройки клавиатуры. Он прекрасно взаимодействует с Github для управления версиями и выводит JSON, который можно использовать в качестве дизайна для вашего случая.

Конструктор пластин и корпусов swillkb берет выходные данные JSON из KLE и генерирует необходимые файлы САПР для использования при изготовлении вашего дизайна. Поскольку мы вручную подключаем эту клавиатуру, вам понадобится как минимум пластина для установки клавишных переключателей.

Цель программного проекта QMK – разработать полностью настраиваемую, мощную и приятную прошивку для любого проекта – клавиатуры или другого – и предоставить полезную, обнадеживающую и любезную поддержку и обратную связь для людей с любым опытом разработки программного обеспечения. .

Мы используем QMK для взаимодействия с клавиатурой и управления ею.

Это простой проект, но требует времени и терпения. Я бы посоветовал много читать и исследовать, чтобы лучше понять, что вы создаете. Это несложный проект, но я всегда считал полезным иметь базовый уровень знаний для тех случаев, когда вы застреваете или что-то работает не так, как вы думали.

Создание дизайна

Для начала вам понадобится дизайн.Работайте с KLE, чтобы создать и настроить клавиатуру по своему усмотрению. На этом этапе вы хотите сосредоточиться на общем дизайне вашей клавиатуры. Убедитесь, что макет такой, как вам нравится, и у вас есть нужные ключи. Когда я был близок к завершению своего дизайна, я счел полезным загрузить и распечатать PNG-изображение клавиатуры, чтобы убедиться, что цифровой дизайн хорошо переносится в физический мир. Это было полезно для понимания габаритных размеров клавиатуры в задуманном виде.

Дизайн редактора раскладки клавиатуры

В своем дизайне я использую переключатели Cherry MX Blue для большинства клавиш и Cherry MX Reds для некоторых клавиш функционального типа.В KLE я покрасил эти клавиши в красный цвет, чтобы указать, когда я строю.

Когда у вас есть дизайн, который вас устраивает, нажмите вкладку «Сводка» в KLE, после чего появится Спецификация материалов с подробным описанием типов и количества расходных материалов, которые вам понадобятся для этой клавиатуры. Вы можете указать эти количества при заказе клавишных переключателей, диодов и колпачков.

Изготовление пластины и футляра

Снова в KLE щелкните вкладку «Исходные данные». Это создаст представление вашей клавиатуры в формате JSON, которое можно использовать в качестве входных данных для swillkb Plate & Case Builder:

 [{a: 7}, «Esc», {x: 0.\ n6 "," & \ n7 "," * \ n8 "," (\ n9 ",") \ n0 "," _ \ n - "," + \ n = ", {c:" # dd1126 ", st: "MX1A-L1xx", a: 7, w: 2}, "Backspace", {x: 0.75, c: "# cccccc"}, "Vol Up"],
[{x: 1.25, c: " # dd1126 ", w: 1.5}," Tab ", {c:" # cccccc "}," Q "," W "," E "," R "," T "," Y "," U ", «I», «O», «P», {a: 5}, «{\ n [», «} \ n]», {w: 1.5}, «| \ n \\», {x: 0,75 , a: 7}, "Vol Dn"],
[{y: -0.75, c: "# dd1126"}, "F1"],
[{y: -0.25, x: 1.25, c: "# cccccc ", w: 1.75}," Caps Lock "," A "," S "," D ", {n: true}," F "," G "," H ", {n: true}," J "," K "," L ", {a: 5},": \ n; "," \ "\ n '", {a: 7, w: 2.25}, "Enter", {x: 0,75} , "Без звука"],
[{y: -0.75, c: "# dd1126"}, "F2"],
... snip ...

Скопируйте необработанные данные JSON из KLE и вставьте эти данные в раздел «Макет планшета» файла swillkb. Проработайте различные варианты и, когда закончите, нажмите «Нарисовать MyCAD !!!»

swillkb Конфигурация пластины и корпуса

swillkb обработает ваши данные KLE вместе с выбранными вами параметрами конфигурации для создания визуального представления компонентов пластины и корпуса, необходимых для вашей клавиатуры.

swillkb Дизайн пластины клавиатуры

Я бы снова порекомендовал распечатать это изображение вашей клавиатуры, чтобы убедиться, что она соответствует вашим ожиданиям.

После того, как вы определите дизайн и конфигурацию по своему вкусу, вам нужно будет изготовить и пластину, и корпус. Существует ряд онлайн-сервисов, которые изготовят ваши детали из различных материалов, swillkb имеет хорошую интеграцию с лазерным мастером, что является экономически эффективным вариантом.

Мне повезло, что у меня есть лазерный резак, поэтому я сам изготовил свою пластину и футляр из акрила.

Установка клавишного переключателя

Получив клавиатуру и клавишные переключатели, вы готовы приступить к сборке клавиатуры.Установка переключателя с ключом очень проста и является самой простой частью этой сборки – просто защелкните переключатель с ключом на пластине. Убедитесь, что контакты на задней панели переключателя обращены к верхнему краю клавиатуры. С переключателями Cherry вы можете использовать логотип на переключателе в качестве визуального ориентира. Убедитесь, что логотип находится в верхней части переключателя и ближе к верхней части клавиатуры.

После установки всех клавишных переключателей пора переходить к установке диодов.

Ручной монтаж клавиатуры

Это самая трудоемкая часть сборки.Опять же, ничего особо сложного, но это кропотливая работа и займет некоторое время. Вам нужно будет подключать и паять каждый клавишный переключатель как минимум дважды, но есть некоторые уловки, которые сделают это намного проще.

Завершенная матрица клавишного переключателя

Установка диода клавишного переключателя

Диод позволяет току течь только в одном направлении, и имеет визуальный индикатор черной полосы на диоде, указывающий, в каком направлении будет течь ток. Ток будет течь от анодной (+) стороны диода к , черной полосе, которая является катодной (-) стороной диода.

1N4148 Диод

Для работы с нашей клавиатурой нам нужно убедиться, что ток течет от верхнего левого контакта на клавиатуре вниз к рядному проводу. Это означает, что мы должны установить наши диоды так, чтобы черная полоса была обращена к нижней части клавишного переключателя.

Вдохновленный Современное руководство по монтажу – прочнее, чище, проще , мы создадим петлю на анодной (+) стороне диода, которая скоро будет размещена на верхнем левом контакте нашего клавишного переключателя.

Для начала возьмите диод и согните анодный вывод пополам в месте соединения, где вывод выходит из корпуса диода.Просто протолкните провод в месте его соединения с корпусом диода, пока он не будет изогнут пополам.

Подготовка диода Шаг 1 – согните пополам

Теперь возьмите согнутый провод и протолкните его под под корпус диода, пока он не образует небольшую петлю. Вам нужно, чтобы выводы каждого диода образовывали угол 90 градусов.

Подготовка диода Этап 2 – Изогните вывод под корпусом диода. Шаг 3 – Проведите под углом 90 ° к корпусу диода.

Вам придется повторить этот процесс для всех диодов. Как только вы освоитесь, работа пойдет довольно быстро.Включите подкаст или музыку, отключите и погните диоды!

После того, как вы подготовили диоды, вы готовы прикрепить их к клавишным переключателям и припаять их.

Поместите петлю на диоде над левым верхним контактом каждого клавишного переключателя. Вы можете использовать все еще длинные выводы для стабилизации диода, чтобы обеспечить надежное подключение каждого диода.

Диоды, установленные на клавишных переключателях

После установки припаяйте каждый диод к штырьку клавишного переключателя и закрепите провод с петлей.

Закрепите петлевой вывод диода после пайки

Установка ряда проводов

Когда вы установили и припаяли все диоды, пришло время установить провода, которые составляют ряды для нашей матрицы клавиатуры.Я бы порекомендовал одножильный провод 18 калибра или меньше. Для этой конструкции я использовал одножильный провод 18 калибра с разноцветной изоляцией. Я снял небольшую часть изоляции там, где она была припаяна к кнопочному переключателю, чтобы сохранить как можно больше цветной изоляции.

Сначала я проложил рядный провод поверх еще длинных выводов диода, отметив рядный провод, на котором будет припаян диод.

Отметьте ряд проводов, где будет припаян диод

Затем я взял нож X-Acto, чтобы надрезать и удалить небольшую часть изоляции.

Надрезать изоляцию. зачищенные провода ряда, поместите провод поверх выводов диода и оберните вывод вокруг оголенной части рядного провода

Оберните выводы диода вокруг ряда проводов

После того, как рядные провода установлены, а выводы диода намотаны, припаяйте и закрепите провода, чтобы они были заподлицо.

Припаяйте выводы диода к ряду проводов, закрепите оставшиеся выводы диода

Установка проводов колонки

Когда вы установили и припаяли все провода ряда, пришло время установить провода, которые составляют колонки для нашей матрицы клавиатуры. Опять же, я бы порекомендовал одножильный провод 18 калибра или меньше.

Возьмите провод с одной колонкой, пропустите его под проводами ряда и припаяйте к правому контакту на каждом клавишном переключателе для каждой колонки клавиатуры. Прокладка проводов колонки будет определяться конструкцией клавиатуры, поэтому стандартного способа сделать это не существует.Найдите время и подумайте о наиболее логичном способе представления «столбцов» и проложите провода столбцов на основе этого представления. Когда все провода колонны будут припаяны, вы можете обрезать их до нужной длины.

Установка проводов колонки завершена

Подключение микроконтроллера

После того, как вы подключили провода и столбцы к клавишным переключателям и припаяли их к клавишным переключателям, пришло время подключить все провода к микроконтроллеру. Предупреждаем, это самая утомительная часть всего проекта.Вам нужно будет спланировать, проложить и припаять много-много проводов. Вам нужно будет спланировать (количество строк + количество столбцов) проводов и такое же количество входов на вашем микроконтроллере. Эта клавиатура имеет 5 рядов и 17 столбцов, всего 22 провода и пина микроконтроллера.

Некоторые люди использовали ленточный кабель для подключения матрицы к микроконтроллеру, в этом проекте я использовал отдельные провода от старого сетевого кабеля.

Независимо от типа кабеля вам нужно припаять по одному проводу к каждой строке и по одному проводу к каждой колонке.Куда припаять кабель, на самом деле не имеет значения, но вам нужно, чтобы что-то было подключено к каждому проводу и колонке.

В качестве последней задачи вам необходимо отслеживать, какой вывод микроконтроллера подключен к какому проводу для каждой строки и столбца. Эта информация будет использована позже при настройке QMK.

Как заменить механические переключатели клавиатуры за считанные минуты

Ищете ли вы лучшую игровую клавиатуру , щелкатель для повседневного использования или профессиональное периферийное устройство, все зависит от сенсорного управления.Вот почему механические клавиатуры являются лучшими из лучших: они предлагают более качественный набор текста, который не утомляет ваши пальцы и не ощущается мягким, как мембрана или другие типы клавиатур. И этот «опыт» не всегда должен быть одинаковым.

Было время, когда Cherry придерживалась технологии механических переключателей, но сейчас существует невероятное количество компаний, производящих переключатели. Для начала есть Kailh , Gateron и Outemu, и есть даже производители периферийных устройств, такие как Razer , Logitech и HyperX , производящие собственные коммутаторы.

С переключателем, который идеально подходит для ваших предпочтений, набор текста станет намного веселее. Вы даже можете печатать быстрее, точнее и с меньшим утомлением. Предпочитаете ли вы тактильные механические переключатели с ударом при нажатии, линейные переключатели, идущие прямо вниз, что-то очень громкое и щелкающее или сверхнизкое и быстрое, – все дело в переключателе.

В этой статье мы покажем вам самый простой способ заменить переключатели механической клавиатуры и установить свои любимые.Но прежде чем мы перейдем к вопросу как, давайте быстро обсудим, почему.

Зачем мне менять переключатели на клавиатуре?

Есть несколько причин подумать о замене переключателей на механической клавиатуре.

Один случай – если вы хотите, чтобы одни клавиши воспринимались иначе, чем другие. Например, некоторым людям нравится иметь более жесткий пробел, чем остальные клавиши.

Еще одна причина отказаться от переключателей – это то, что ваш любимый переключатель или тот, который вы просто хотите попробовать, трудно найти на встроенной клавиатуре.Например, один из моих коллег-редакторов Tom’s Hardware любит печатать на переключателях Kailh Box White, но они не так заметны, как, скажем, переключатели Cherry MX Blue. А переключатели Kailh Silent Red , которые я устанавливаю для этой статьи, пока недоступны ни на каких клавиатурах.

Наконец, возможно, вам просто нужно немного разнообразия. Заменив переключатели, вы получите совершенно новый опыт, не покупая новую клавиатуру. Это как несколько клавиатур в одной оболочке. Замена переключателей часто бывает проще с точки зрения вашего бюджета, чем покупка большого количества клавиатур; однако вопрос о том, проще ли это, чем просто купить другую клавиатуру, является спорным.

Как легко поменять переключатели на клавиатуре

Ниже мы подробно расскажем о самом простом способе добиться идеального набора текста, заменив механические переключатели клавиатуры с возможностью горячей замены.

1. Получите свои переключатели

Если вы планируете заменить переключатели на клавиатуре, скорее всего, вы уже имеете в виду тип переключателя. Если нет, сделайте свое исследование.

(Изображение предоставлено Tom’s Hardware)

Помните, что вы можете опробовать различные типы коммутаторов, купив тестер коммутаторов примерно за 20-30 долларов.Они легко доступны, в том числе через Amazon, и обычно продаются по маркам коммутаторов ( Cherry MX , Gateron и т. Д.).

На веб-сайтах поставщиков также есть описания их переключателей, включая общий ход, точку срабатывания и требуемое усилие. Если вы уже знаете, на что похож один переключатель, вы можете сравнить его характеристики с другими типами переключателей, чтобы получить представление о тех, которые вы раньше не пробовали.

Есть несколько мест, где можно купить переключатели. У Amazon есть выбор, и ряд сайтов для энтузиастов также продают их, в том числе AliExpress , MechanicalKeyboards , 1UPKeyboards и Drop .Для этой статьи я использовал переключатели Kailh Silent Red Switches, которые вы можете купить по адресу NovelKeys .

2. Купите заменяемую клавиатуру

Самый простой способ вставить новые переключатели в клавиатуру – это купить клавиатуру с возможностью горячей замены. Вы можете заменить переключатели на других механических клавиатурах, но это требует пайки, что увеличивает уровень сложности. С помощью клавиатуры с возможностью горячей замены вы можете менять переключатели на плате, даже если у вас нет опыта. Это тоже будет довольно быстро: мне потребовалось около 90 минут, чтобы сменить переключатели на моей полноразмерной клавиатуре с возможностью горячей замены.

Ищете ли вы полноразмерную клавиатуру или что-то меньшего по размеру, убедитесь, что вы ищете клавиатуру с переключателями «горячей замены», «горячей замены» или «модульной».

Поскольку вы будете прикладывать больше усилий к этой клавиатуре, чем к обычной клавиатуре, убедитесь, что на плате есть все необходимые функции, такие как макроклавиши, мультимедийные клавиши, RGB-подсветка или n-key rollover . Вы также захотите подумать о колпачках для клавиш, но если вы хотите поменять переключатели, вы также можете быть заинтересованы в установке пользовательских колпачков для клавиш.Например, колпачки клавиш HyperX pudding , которые я недавно пробовал усилить эффект RGB, в то время как есть множество других, которые просто симпатичны и / или произведения искусства . Просто имейте в виду, что некоторые переключатели за пределами бренда Cherry не поддерживают стандартные колпачки клавиш. Поэтому убедитесь, что переключатели, которые вы хотите использовать, принимают нужные вам колпачки клавиш (и наоборот).

Другой вариант – собрать клавиатуру с нуля. Это гораздо более сложная практика, которая потребует выбора собственного шасси, получения печатной платы и выбора переключателей, клавишных колпачков и стабилизаторов.Конечно, если вы пойдете по этому пути, вам также не придется удалять предустановленные переключатели.

(Изображение предоставлено Tom’s Hardware)

В целях демонстрации я выбрал предварительно собранную модульную механическую клавиатуру Glorious Modular Mechanical Keyboard (GMMK) Pre-Built , потому что она от известного мне бренда по приемлемой цене, обычно продаваемой по цене около 100 долларов с его алюминиевая лицевая панель. Есть более дешевые варианты, например Redragon K580 Vata.

Если вы выберете клавиатуру с возможностью горячей замены, было бы разумно приобрести клавиатуру с переключателями, которые вам тоже нужны.Тактильные переключатели Gateron Brown от GMMK – хорошая альтернатива линейным переключателям Kailh, которые я устанавливаю. Существует также более дешевая версия этой клавиатуры без предустановленных переключателей и колпачков клавиш .

В нашей клавиатуре есть съемник для клавиш, и для него есть даже место для хранения сзади. Если у вас есть набор переключателей, вы, скорее всего, получите еще один съемник для клавиш. Съемники довольно дешевы, но хранение на клавиатуре – приятный штрих, который поможет вам не потерять съемник, когда вы им не пользуетесь.

Существует множество других клавиатур с возможностью горячей замены. Многие из них принадлежат нишевым компаниям или производителям, занимающимся набором текста. Если вы ищете более распространенный бренд или коммутаторы Logitech, вам стоит рассмотреть Logitech G Pro X .

3. Щелкни, щелкни и потяни: снятие колпачков клавиш

На клавиатуре с возможностью горячей замены есть съемник клавиш. У съемника будет место, куда можно вставить указательный палец или упереться в него, чтобы вы могли одной рукой тянуть колпачки клавиш вверх и снимать их с клавиатуры (хотя вы можете удерживать клавиатуру на месте другой рукой).

Будьте осторожны с съемником, чтобы не поцарапать колпачки клавиш. Даже если ваш съемник пластиковый, он все равно может повредить пластиковый колпачок.

(Изображение предоставлено Tom’s Hardware)

Чтобы снять колпачок, возьмите две ручки съемников под двумя сторонами – левым и правым или верхним и нижним – колпачка. Благодаря пластиковому съемнику крышки клавиатуры, входящему в комплект поставки клавиатуры Glorious, вы можете услышать щелчок, когда каждая рука скользит под крышкой, указывая на то, что съемник правильно закреплен.

Но есть и другие типы съемников. Возможно, ваш съемник похож на щипцы, как показано на рисунке ниже. Вам все равно нужно убедиться, что каждая рука надежно находится на t под двумя сторонами крышки клавиатуры. В приведенном ниже примере я мог видеть, находятся ли металлические ручки под колпачками клавиш. Но если вы когда-либо не уверены, просто осторожно потяните съемник за . Если ни одна из рук не видна, обе руки находятся там, где они должны быть.

(Изображение предоставлено Tom’s Hardware)

Если вы начнете дергать до того, как съемник будет правильно закреплен, вы можете поцарапать крышку клавиатуры.

Не будет шума или сопротивления, когда вы будете тянуть съемник клавиш вверх, если вы все делаете правильно. Переключатель может выйти, когда вы вытащите колпачок; это нормально.

Когда крышка отсоединена от клавиатуры, убедитесь, что вы случайно не поцарапали ее при снятии с съемника. Это стало возможным с помощью пластмассового съемника, поставляемого с моей клавиатурой. Чтобы этого избежать, я подтолкнул крышку к самой толстой части отверстия съемника, прежде чем выдвинуть крышку.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось около 25 минут, чтобы удалить все колпачки на моей полноразмерной клавиатуре. Я делал это неторопливо, так что при желании вы могли сделать это быстрее.

4. Держите колпачки в порядке

(Изображение предоставлено Tom’s Hardware)

Если вы также не добавите новые колпачки для клавиш, вы скоро снова их наденете. Вы сэкономите себе много работы с головоломками, если удалите их в логическом порядке, а затем сохраните в раскладке клавиатуры.

Я работал слева направо, снизу вверх и положил клавиатуру на стол в порядке удаления. Во время перерывов и после снятия всех колпачков я накрывал их пластиковой крышкой, прилагаемой к клавиатуре, чтобы они не были потеряны или случайно переставлены.

Если у вас нет большого рабочего места и / или вы уже выбросили эту пластиковую крышку, по крайней мере, возьмите пакет для сэндвичей или какое-нибудь хранилище, чтобы у вас не получилась клавиатура без клавиши J.

5. Потяните за переключатели

Теперь, когда все колпачки отсутствуют, пора вытащить переключатели с помощью инструмента, прилагаемого к клавиатуре с возможностью горячей замены, или съемника переключателя, приобретенного отдельно.

(Изображение предоставлено Tom’s Hardware)

Есть крошечные вкладки сверху и снизу каждого переключателя. Используйте свой инструмент, чтобы зацепить эти два язычка, прежде чем сжимать их. Это вдавит выступы, что позволит вам потянуть весь переключатель прямо вверх.

Моя клавиатура поставляется с металлическим инструментом для снятия переключателей, так что по неосторожности будет довольно легко поцарапать клавиатуру.Это даже проще, чем поцарапать крышку клавиатуры пластиковым съемником. Однако инструмент, который вы используете, может отличаться. Как вы можете видеть на фотографии ниже, клавиатура Logitech G Pro X с возможностью горячей замены поставляется с пластиковым съемником переключателя.

(Изображение предоставлено Tom’s Hardware)

Я начал тянуть переключатели из среднего ряда клавиатуры, так как царапины там будут менее заметными. К тому времени, как я добрался до внешних участков, где меня беспокоят царапины, я уже привык к ритму с легкостью щипать переключатели.

В отличие от клавишных колпачков, не имеет значения, какой переключатель вы вставляете в каждую розетку, поэтому вам не нужно беспокоиться о том, чтобы держать переключатели в порядке. Вы можете снова использовать пакет для сэндвичей, но поскольку из каждого переключателя торчат два тонких штифта, я положил свой в коробку, чтобы случайно не погнуть штифты.

(Изображение предоставлено Tom’s Hardware)

Я бы закончил примерно за 35 минут, но у меня были проблемы со стабилизаторами, окружающими плюс моей цифровой клавиатуры и клавиши ввода. Какое-то время я пытался снять переключатели, не снимая и не устанавливая стабилизаторы, но не мог повернуть его.

6. Поменяйте местами, как сейчас: вставьте новые переключатели

Если хотите, вы можете подключить клавиатуру к ПК, пока вы вставляете новые переключатели. Это позволит вам легко убедиться, что каждый переключатель правильно вставлен и работает, прежде чем переходить к следующему.

(Изображение предоставлено Tom’s Hardware)

Вставляя переключатель, убедитесь, что два его медных контакта находятся на южной стороне и входят в соответствующие отверстия прямо вниз. Нажать переключатель несложно, и при сильном нажатии вы должны услышать громкий щелчок (защелкиваются две защелки переключателя).Переключатель может находиться в клавиатуре, не будучи полностью вставленным, поэтому щелчок – это то, как вы узнаете, что переключатель на самом деле дюймов.

Установка нового набора переключателей на мою полноразмерную клавиатуру заняла у меня около 12 минут.

7. Наденьте колпачки на место

Если вы держите колпачки в порядке, как я рекомендовал выше, это должно быть легко. Обязательно нажимайте на каждую клавишную крышку плотно и прямо, чтобы они были надежно закреплены и как можно глубже опускались на поперечину переключателя.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось 8 минут 30 секунд, чтобы снова надеть все свои колпачки.

Но подождите, некоторые ключи не работают!

Я не удивлюсь, если после завершения этого процесса вы обнаружите, что некоторые ключи не работают. После того, как я переставил переключатели своего GMMK, я в конце концов обнаружил, что три клавиши не работают. Как уже упоминалось, вы можете избежать этого, включив и подключив клавиатуру и проверив, что каждый переключатель работает, прежде чем накрыть ее колпачком.Это радость переключателей с возможностью горячей замены!

Но если вы обнаружите, что один или несколько ключей не работают, не паникуйте. Это простое решение.

Сначала попробуйте с усилием нажать неработающую клавишу. Возможно, вы не до конца надели колпачок, чтобы выключатель не сработал.

Если это не помогает, осторожно снимите колпачок клавиатуры и переключатель. Посмотрите на контакты переключателя. Они согнуты? Если да, аккуратно их распрямите. Я мог формировать свои наклонные штифты кончиками пальцев и использовал пинцет, чтобы манипулировать теми, которые были слишком плоско согнуты, чтобы мои пальцы могли поднять их самостоятельно.Как только оба штифта выровнены, снова вставьте переключатель, а затем колпачок клавиатуры, убедившись, что оба нажаты твердо и надежно.

Снова поменять местами

Вот и все! Теперь у вас есть клавиатура, которая должна идеально воспринимать каждую клавишу. А если вы не хотите или не хотите опробовать еще больше переключателей, смените их снова. Вы можете повторять этот процесс снова и снова, пока ваши пальцы не немеют – хотя мы рекомендуем подождать, пока это чувство вернется, прежде чем наслаждаться своей идеально продуманной клавиатурой.

Полное руководство по механическим клавиатурам – Smashing Magazine

Краткое резюме ↬ Сколько вы думали о своем основном устройстве ввода? Вы когда-нибудь задумывались, насколько лучше может быть ваш интерфейс с вашим компьютером? В этой статье мы погрузимся в возможности механических клавиатур.Разные макеты, типы переключателей и даже материал крышки клавиатуры. Пристегнитесь – это будет глубокое погружение!

Около шести лет назад коллега, которого я назову Томом, потому что это его имя, переслал мне ссылку на «КОД WASD»; клавиатура, ориентированная на потребности программистов, разработанная с помощью Джеффа Этвуда из Stack Overflow.

В то время я понятия не имел, что есть люди, действительно посвятившие себя созданию клавиатур, помимо стандартных, поставляемых вместе с компьютерами.Когда я читал и перечитывал аннотацию, я был поражен.

Клавиатура, с которой началась навязчивая идея: КОД WASD. (Большой превью)

Вскоре после этого я потратил 220 долларов на свою первую механическую клавиатуру. Я полагаю, что многие из вас, читающих это, у кого никогда не было механической клавиатуры, задаются вопросом, был ли я в здравом уме. Те, у кого это есть, вероятно, полностью понимают.

У некоторых механические клавиатуры вызывают такой же тонкий фанатизм, как и типографика.Позвольте мне уточнить эту аналогию.

Для тех, кто увлекается типографикой, это может стать навязчивой идеей. Необходимость подобрать правильный шрифт для заголовка. Возможность часами изучать нисходящие элементы различных глифов “g”. Бесконечное восхищение достоинствами Helvetica.

Другие, тем временем, были бы счастливы просто использовать Lobster и двигаться дальше.

Точно так же, как кто-то, разбирающийся в типографике, может объяснить вам, почему шрифт вызывает у вас определенные чувства или оказывает особое влияние на читателя, сторонник механической клавиатуры может превозносить достоинства своей клавиатуры, свой выбор переключателей, свою особую раскладку и материалы выбраны.Взгляните на широту предлагаемого разнообразия.

Я не могу сказать вам, что такого плохого в использовании Lobster, но я попытаюсь объяснить, почему вы можете попробовать механическую клавиатуру и почувствовать большую физическую связь с основным инструментом вашей торговли.

Больше после прыжка! Продолжить чтение ниже ↓

Meet Smashing Email Newsletter с полезными советами по интерфейсу, дизайну и пользовательскому интерфейсу. Подпишитесь и получите «Контрольные списки интеллектуального проектирования интерфейсов» – бесплатную колоду в формате PDF с более чем 150 вопросами, которые нужно задать себе при проектировании и создании почти всего, что угодно .

Наш основной механизм ввода

На протяжении десятилетий клавиатуры были основным механизмом взаимодействия с нашими компьютерами.

Если вы тратите 8 часов в день на работу и, возможно, половину этого времени на набор текста в течение 5-дневной недели и 48-недельного рабочего года, это 960 часов набора текста на клавиатуре каждый год! Несмотря на эту отрезвляющую цифру, большинство из нас просто пользуется той клавиатурой, которая идет в комплекте с компьютером.

Посмотрите на грязный, нелюбимый предмет под пальцами.Когда вы в последний раз точили этот меч? Как часто вы используете каждую из нажимаемых клавиш? Находятся ли наиболее часто используемые ключи в пределах легкой досягаемости? А как насчет тактильности? Как себя ощущают клавиши? Полезен ли ход ключей? Вы хотите, чтобы путешествие было больше? Вы хотите, чтобы было меньше? А как насчет звука? Вас это раздражает? Это раздражает окружающих? У вас есть полезные ярлыки для регулировки громкости? Пропустить музыкальную дорожку? Выполнять часто используемые комбинации клавиш? Или как насчет простого способа переключения между набором текста на компьютере и на телефоне?

Существуют механические клавиатуры, чтобы ответить на как можно больше из этих вопросов.

Что такое механическая клавиатура?

Вообще говоря, можно определить клавиатуру как механическую, если она использует механические переключатели для каждой клавиши.

Во-первых, давайте рассмотрим повседневную альтернативу механическим переключателям. На типичных недорогих, повседневных компьютерных клавиатурах часто используются переключатели с резиновым куполом. Как следует из названия, они сделаны из листа резины над электрическими переключателями. Вы нажимаете на клавишу, и купол рушится, вызывая переключение клавиши.Вы немного поднимаете палец, и резиновый купол снова принимает форму, и клавиша больше не нажимается. Переключатели с резиновым куполом популярны, потому что они настолько дешевы по сравнению с производством. Однако это, конечно, не лучший способ решения проблемы регистрации нажатия клавиши.

Механические переключатели предлагают ряд тактильных функций, недоступных для клавиатур с резиновым куполом.

Механические клавиатуры переживают период возрождения, который, хотя и продолжается уже несколько лет, на самом деле начинает получать более широкое распространение с тех пор, как их приняло игровое сообщество.

Теперь, прежде чем мы углубимся в это, я считаю своим долгом быть предельно откровенным. Я часто читаю людей, оправдывающих механические клавиатуры тем фактом, что они «служат дольше». Хотя, возможно, это правда, я никогда не помню, чтобы я носил клавиатуру. И вы, вероятно, могли бы купить бюджетную клавиатуру на весь срок службы, и у вас все еще остались бы мелочь по сравнению с затратами на механическую клавиатуру.

Покупка механической клавиатуры не является экономическим упражнением. Речь идет о поиске наилучшей для вас версии инструмента, которым вы пользуетесь почти каждый день.Клавиатура с правильной раскладкой, ощущениями и эстетикой. Мне нравится думать, что когда у вас будет клавиатура, вы будете вставать каждое утро и петь «Кредо владельцев механической клавиатуры:

».
«Это моя клавиатура. Таких много, но этот мой.

Моя клавиатура – мой лучший друг. Это моя жизнь. Я должен справиться с этим, как я должен справиться со своей жизнью.

Без меня моя клавиатура бесполезна. Без клавиатуры я бесполезен. Я должен правильно набрать на клавиатуре. Я должен печатать быстрее, чем мой коллега, который пытается меня улучшить.Я должен программировать, прежде чем он это сделает. Я буду … »

Когда дело доходит до механических клавиатур, огромное количество разнообразных вариантов может быть ошеломляющим. В этой статье мы сконцентрируемся на самых широких мазках. Соображения, которые, по нашему мнению, наиболее важны для понимания, если вам нравится покупать механическую клавиатуру.

Покроем:

Множество типов клавишных переключателей

Пожалуй, самая очевидная отличительная черта механической клавиатуры по сравнению с «нормальной» клавиатурой – это переключатели.

Существует множество различных механических переключателей для клавиатур. Их проще всего классифицировать по физической форме и креплению на штоке. Последнее – это выступающее крепление, к которому крепятся колпачки. «Тип» переключателя – это определяющая характеристика самого переключателя, обычно классифицируемая как «линейный», «щелкающий» или «тактильный».

Различия между физическими коммутаторами

Несомненно, наиболее распространенным физическим типом переключателей является Cherry MX, а также многочисленные клоны Cherry MX.

Исторически сложилось так, что из-за патентов производитель Cherry был единственным брендом, который мог производить переключатели с их системой крепления. Теперь их патент истек, и ряд других производителей предлагают сопоставимые и совместимые переключатели по более низкой цене.

В настоящее время нет необходимости зацикливаться на приобретении платы с подлинными переключателями марки Cherry. Я бы сказал, что в наши дни есть бренды, которые гораздо более прогрессивны и инновационны в разработке переключателей. Kailh – это китайский бренд, который не просто производит сопоставимые переключатели для креплений MX с цветовыми обозначениями (например, «синий», «зеленый», «красный» и т. Д.), Чтобы приблизиться к эквивалентному переключателю Cherry (мы рассмотрим обозначения цветов для переключатели в мгновение ока), но они также производят «коробочные» переключатели, которые имеют степень защиты IP56 от пыли и воды, а также переключатели «скорости», предназначенные для геймеров.У них более короткий ход, что приводит к более быстрому срабатыванию переключателя. Отсюда и прозвище «Скорость».

Kailh производит сопоставимые и часто более интересные переключатели, чем оригинальные модели Cherry. (Большой превью)

Есть также много других типов тонких клавишных переключателей, которые не имеют отношения к Cherry – Topre является личным фаворитом. Переключатели Topre спроектированы и изготовлены в Японии и создают изумительные тактильные ощущения, которыми многие пользуются. Однако они дороги и поэтому встречаются реже.

Если вы хотите получить представление о наиболее популярных вариантах, взгляните на список, доступный в руководстве по клавишным переключателям в магазине механических клавиатур.

Клавишные переключатели – особенно Cherry MX и варианты – обычно маркируются цветом; например, «Синий» или «Коричневый». К разным типам переключателей относятся разные цвета; Чаще всего это линейный, тактильный или щелкающий переключатель.

Хотя попытка описать ощущения при нажатии на клавиши словами может показаться бесполезным занятием, я все равно попытаюсь это сделать.

  • Линейный переключатель похож на линейную анимацию, здесь нет кривых, вы нажимаете вниз, и сопротивление кажется постоянным на всем протяжении, пока переключатель не «упадет».
  • Тактильный переключатель больше похож на кривую анимации easyInQuart; наверху есть что-то вроде бугорка, который нужно преодолеть, а затем он движется вниз, как линейный переключатель, пока не достигнет дна. Это небольшое тактильное сопротивление в верхней части нажатия клавиш дает им ярлык «тактильных».
  • Щелкающий переключатель немного проще в общении.У него есть похожий удар вверху, как у тактильного переключателя, но он издает слышимый щелчок при срабатывании (или в обоих направлениях, например, в случае Kailh Box Whites).

Для каждого типа переключателя существует различная «масса» клавишного переключателя; то есть, сколько силы требуется, чтобы выключатель сделал свое дело. Сила срабатывания клавишного переключателя часто измеряется в сН (сантиньютон). Опять же, цвета назначаются произвольно. Так, например, Kailh Box Red – это мягкий линейный переключатель, в то время как Kailh Box Black также линейный, но более тяжелый.В обозначениях цветов нет никакого реального смысла, просто они были созданы Черри, а теперь их примеру следуют и другие.

Теперь, в интересной теме, тема клавишных переключателей может принять пропорции вызывающей, даже если мне это неудобно.

Итак, чтобы попытаться сохранить вас со мной, TL; DR типов переключателей клавиатуры таковы: если вы ищете механическую клавиатуру (возможно, вашу первую), выберите плату с Cherry MX или Cherry. MX-совместимые переключатели, например, произведенные Kailh.Выберите тип переключателя, который, по крайней мере, на бумаге, звучит привлекательно. Купите это и посмотрите, как у вас дела.

Чтобы предложить немного более широкое руководство:

  • Понравилась идея линейных переключателей? Выбирайте Cherry MX или совместимые красные переключатели.
  • Если вам кажется, что тактильный переключатель – это ваша сумка, выберите коричневый или совместимые переключатели MX. Если вы можете найти хорошее предложение на доске на базе Topre Happy Hacking или Realforce, это тоже будет хорошим выбором.
  • Притягивает ли щелкающий переключатель? MX Blue или совместимые переключатели для вас.

Я даю такие общие рекомендации, потому что в конечном итоге это все равно предпочтение. Однако, если вы выберете переключатели с монтажной стойкой MX, вы дадите себе наибольшее количество вариантов, когда дело доходит до колпачков.

Несмотря на то, что мы говорили вам, что это все предпочтения, мы подумали, что было бы полезно попытаться описать различия в переключателях механической клавиатуры на собственном опыте.

Субъективное ощущение переключения

Мы попробовали несколько различных переключателей Kailh на 87-клавишной клавиатуре TKL для сравнения.Мы также попробовали WASD CODE v2 с переключателями MX Blue и плату WASD CODE v3 с переключателями Zealio. Кроме того, мы также попробовали Happy Hacking Professional Hybrid с переключателями Topre.

Kailh Box Whites слегка щелкает, когда клавиша перемещается вниз, и снова на обратном пути переключатель Cherry Blue MX просто щелкает при спуске. Оба приятны и дают положительные отзывы. Легко стать зависимым от ритма “толстый-толстый-ударный”, когда вы печатаете с помощью щелкающих переключателей! Однако клавиатура с громким щелчком, возможно, не лучший выбор, если вы работаете в общем офисе.Если, конечно, вы не хотите отомстить Бобу “смерть от тысячи кликов” за его нелепый громкий голос!

Что касается тактильных переключателей, кажется, что Kailh Speed ​​Copper имеет немного большее сопротивление, чем стандартный Kailh Brown. Kailh Speed ​​Coppers очень похожи на переключатели Zealio на плате WASD CODE. Потребуется настоящий энтузиаст, чтобы уметь различать любые различия в слепом тесте. Если бы вы спросили меня сегодня, какой переключатель выбрать в качестве лучшего «универсального», я бы предложил переключатели Kaihl Brown, Speed ​​Copper или Zealio.Все отлично подходит для набора текста / кодирования с тактильными ощущениями, обеспечивающими хороший компромисс между ощущением и объемом.

Переключатели Kailh Speed ​​Silver имеют такой же вес / сопротивление, что и коричневые Kailh, но, поскольку они линейны, сопротивление ощущается на всем протяжении нажатия клавиши. Звук у Silver немного выше, чем у Browns, а у Copper Kaihls все же более глубокий звук.

Переключатели Topre снова другие. Они обеспечивают тактильное ощущение, которое просто невозможно воспроизвести на клавиатуре в стиле Cherry.Клавиши обладают последовательностью и прочностью, которую в какой-то момент должен попробовать каждый энтузиаст клавиатуры.

Еще раз подчеркну, что это очень хорошие поля. Любой из этих переключателей будет обеспечивать уровень обратной связи, намного превышающий уровень стандартной “готовой” клавиатуры.

Раскладки и размеры клавиатуры

Разобравшись с деликатным вопросом переключателей, давайте перейдем к следующей стене акронимов и сокращений. Они касаются раскладки клавиатуры.

Размеры клавиатуры

Раскладка клавиатуры обычно определяется, прежде всего, ее размером. От наименьшего к наибольшему:

  • Уменьшенная раскладка «40%», при которой многие клавиши удваиваются, что требует нажатия дополнительной клавиши рядом с желаемой. Я не могу рекомендовать этот макет для практических целей, если у вас нет особой причины.
  • «60%» обычно обычная раскладка клавиш за вычетом выделенного кластера клавиш со стрелками, домашней / конечной / страницы вверх и страницы вниз или функциональных клавиш;
  • «65%» компактное, как 60%, но обычно включает как минимум группу стрелок;
  • «75%» обычно выделяет отдельную строку функции;
  • «TKL», «Ten Key-Less» – это более традиционная раскладка, подумайте о «нормальной» клавиатуре без части цифровой клавиатуры;
  • Полный размер; типичная раскладка клавиатуры с функциональными клавишами, цифровой клавиатурой и комбинацией стрелок.

Чтобы получить хорошее представление о многих вариантах макета, взгляните на это руководство на Drop.

Примечание : Существуют популярные макеты, являющиеся разновидностями этих размеров. Например, раскладка Happy Hacking Keyboard, или, как ее часто называют, «HHKB», является раскладкой более 20 лет назад и изначально была разработана для пользователей UNIX. Он остается невероятно популярным, потому что он был разработан на основе философии держать руки в домашнем ряду, что является неизменным для пользователей Vim сегодня.

Легендарная клавиатура HHKB имеет собственную, часто имитируемую, 60% раскладку. (Большой превью)

Эргономичные клавиатуры

Некоторые люди натыкаются на механические клавиатуры в поисках более эргономичной клавиатуры. Одна из областей, где механические клавиатуры могут честно претендовать на некоторые права хвастовства, – это разнообразие предлагаемых эргономичных плат и макетов.

Например, рассмотрим Ergodox EZ. Эта клавиатура полностью разделена (за исключением провода, соединяющего две половины) и обладает все более популярной функцией печатной платы «горячей замены».Это означает, что вы можете легко заменить одну партию механических переключателей на другую в зависимости от ваших предпочтений. Это определенно хорошо.

Обычно начинают с механических клавиатур, предпочитающих один тип переключателя, а затем со временем вы начинаете предпочитать другой. Таким образом, вам не придется покупать совершенно новую клавиатуру; просто замените переключатели. Ergodox EZ также полностью программируется, что означает, что вы можете настроить любую клавишу, чтобы делать все, что вам нравится. Выбор макета действительно почти бесконечен.

ErgoDox EZ – это эргономичная клавиатура с раздельным дизайном с полностью программируемой печатной платой и платой с возможностью горячей замены. (Большой превью)

Сама по себе первоначальная компоновка ErgoDox EZ определенно нестандартна. У Ergodox EZ есть не только разделение, к которому нужно привыкнуть, оно также имеет «ортолинейную» раскладку клавиш, отбрасывая шахматную раскладку клавиш, к которой мы привыкли (возврат к пишущим машинкам, где расстановка клавиш была механической необходимостью).К счастью, Ergodox EZ также пользуется поддержкой программного обеспечения, которое учит и проверяет вашу точность и, в конечном итоге, повышает скорость набора текста.

Независимо от того, как вы относитесь к эстетике, если вы страдаете от такого состояния, как RSI, такие факторы, скорее всего, станут незначительными. Если вы готовы потратить некоторое время на то, чтобы заново научиться печатать, это могут быть лучшие 350 долларов, которые вы можете вложить в свое личное оборудование и, возможно, даже в личное благополучие.

Горячая замена и программируемые клавиатуры становятся все более и более распространенными, но они остаются в значительной степени функцией «создания собственных» клавиатур.Создание собственной клавиатуры – это отдельная тема, выходящая за рамки данной статьи. Но не забудьте сообщить нам, если вы хотите, чтобы мы затронули эту тему.

ANSI или ISO

Также учитывается региональная специфика; для пользователей в западном мире это сводится к ANSI (Американский национальный институт стандартов) с прямой клавишей ввода в одну строку высотой или ISO (Международная организация по стандартизации), типичным примером которой является угловая клавиша ввода, занимающая два ряда по высоте.

Самым большим отличием в западном мире является макет ISO или ANSI. (Большой превью)

Хотя это могут быть самые заметные визуальные различия, они не единственные.

Однако для простоты, если у вас нет причин не делать этого, имеет смысл придерживаться макета ANSI / ISO, который вы используете в настоящее время. Тем не менее, стоит отметить, что, когда дело доходит до ANSI, существует значительно больше вариантов колпачков для клавиш и макетов платы.В Википедии можно найти больше, чем вы когда-либо хотели бы знать о макетах ANSI и ISO.

Анализ ваших ключевых прессов

На первый взгляд, некоторые небольшие размеры макета, такие как 60% и 65%, могут показаться совершенно непрактичными. Однако вы можете быть удивлены, узнав, насколько мало вы используете определенные клавиши.

Вместо того, чтобы гадать, вы можете ответить на этот вопрос с помощью точных данных, регистрируя нажатия клавиш в течение нескольких недель. Для этого существует ряд программ.Я использовал Loggerman.

Loggerman работает в фоновом режиме и считает все нажатия клавиш. Затем он позволяет вам запустить отчет, чтобы показать тепловую карту того, где на самом деле находятся ваши нажатия клавиш. Вот моя собственная тепловая карта за трехнедельный период.

Воспользуйтесь регистратором ключей, чтобы узнать, какие ключи вам действительно нужны. (Большой превью)

Несмотря на то, что на изображении изображен Macbook, на самом деле я не печатал на нем; Я печатал на WASD Code v3 TKL. Следовательно, если вы проводите такой анализ, необходимо подумать о том, где клавиши, которые вы часто нажимаете, находятся на вашей собственной клавиатуре.Что меня заинтересовало, так это то, что, хотя большинство общих нажатий клавиш происходило вокруг центра, большая концентрация сосредоточена на клавише escape вверху слева, клавише удаления, почти вверху справа и группе стрелок внизу справа.

В наши дни я обычно пишу в Vim, поэтому, если вам интересно, почему клавиша Escape используется так часто, это нужно для выхода из режима «вставки». Тем не менее, любой разработчик не удивится, увидев, что в моем использовании часто используются клавиши удаления и стрелки – хотя пуристы Vim будут ругать меня за то, что я не использую h, j, k и l больше!

Итак, что из этого взять? Если бы я искал другую клавиатуру, и, честно говоря, я, вероятно, всегда буду, я бы подумал о поиске макета, в котором физическое расстояние между моими наиболее часто используемыми клавишами меньше.Например, что-то вроде 65%, где клавиша выхода находится в первой строке, а группа стрелок ближе к моей правой руке. Вдобавок, возможно, в идеале, поместите клавишу Backspace (часто сбивающую с толку как «удалить» на оборудовании Mac, несмотря на тот факт, что удаление должно удалять символы, идущие вперед) на строку ниже, чтобы ее было легче достичь. Или что-то вроде ErgoDox EZ, где я могу положить ключи куда угодно!

Противоположной ситуацией может быть тот, кто много работает с числами.В этой ситуации специальная цифровая клавиатура, вероятно, будет иметь большой смысл и таким образом повлияет на решение о компоновке.

Замечу, что есть множество вариаций планировок. Вероятно, существует раскладка клавиатуры, которая, вероятно, лучше соответствует вашим потребностям, чем раскладка, которую вы используете в настоящее время.

Конструкция корпуса и возможности подключения

Большинство механических клавиатур имеют проводное соединение. Будь то USB-C или Mini-USB, от платы к компьютеру идет провод.

Однако, если вы часто переключаете устройства или много путешествуете, возиться с кабелями – это то, с чем вам не придется мириться. Многие известные бренды механических клавиатур, такие как Filco, Matias, Corsair, Ducky, Atom и HHKB, имеют варианты с беспроводной связью.

Когда дело доходит до конструкции корпуса, обычно используются два материала – алюминий или пластик. Как и в большинстве случаев, здесь нет правильного или неправильного, только предпочтение. Хотя беспроводные платы, как правило, сделаны из пластика, чтобы уменьшить вес и улучшить сигнал от контроллеров Bluetooth.

Вещи, которые действительно полезно учитывать, – это доски, которые делают некоторые приспособления для размещения кабеля. Например, если ближайший к вам порт USB находится слева от компьютера, может быть неудобно, если порт клавиатуры находится справа от него. Некоторые клавиатуры имеют несколько портов. Некоторые из них, такие как упомянутый вначале WASD, имеют каналы, встроенные в корпус, поэтому вы можете прокладывать кабель как угодно. Это функция, которую я не часто вижу у других брендов, но я определенно скучаю по ней, когда ее нет.

Прокладка кабеля – хорошее дополнение, помогающее предотвратить излишки кабеля на рабочем столе. (Большой превью)

С эстетической точки зрения, существует более широкий выбор цветов корпуса из алюминия с возможностью равномерного керакотирования и электрофоретического покрытия. Но, как вы понимаете, прекрасная красота требует больших затрат.

Полюбуйтесь RAMA Koyu. Он сделан из цельного куска твердой латуни, отполирован вручную до зеркального блеска! Не ешьте чипсы за столом с этой клавиатурой!

Если бы они еще не были распроданы, они могли бы быть твоими за 1000 долларов, хотя колпачки для клавиш и переключатели – дополнительные!

RAMA для клавиатур – то же самое, что Rolls Royce для автомобилей.Как насчет клавиатуры из цельной латуни? (Большой превью)

Колпачки

Одним из самых больших преимуществ механической клавиатуры является то, что вы можете легко поменять колпачки клавиш на другой набор. Как мы обсуждали в разделе, посвященном типам клавишных переключателей, самый популярный тип переключателей, когда дело доходит до клавишных колпачков, совместим с Cherry MX. Поэтому, безусловно, наиболее распространенным креплением для клавишных колпачков является стиль Cherry MX.

Однако в области подключения типа MX mount есть очень много вариантов.Есть выбор с точки зрения используемых материалов, ключевых профилей и метода маркировки легенды. Давайте посмотрим на каждый из них.

Вот несколько изображений популярных типов ключевых профилей:

SA

Это довольно высокие клавиши и имеют скульптурную форму по рядам (если вы смотрите на клавиши сбоку).

«Лайм» – это набор клавиш с двойным захватом в профиле SA, изготовленный Signature Plastics из АБС-пластика. (Большой превью)

DSA

DSA – это нижняя клавиша, и хотя они имеют слегка изогнутую вершину для каждой клавиши, как и SA, они не имеют скульптурной формы по строкам.

«Ferrous» – это колпачок, установленный Signature Plastics, сделанный из PBT с профилем DSA. (Большой превью)

Если вы только начинаете работать с механической клавиатурой, я не уверен, что стоит слишком беспокоиться о профиле клавиш. Однако было бы интересно рассмотреть доступные варианты.

Signature Plastics, один из крупнейших и самых популярных производителей нестандартных колпачков для клавиш, имеет страницу, посвященную различным профилям, которые они предлагают со спецификациями PDF для загрузки:

Вы также можете увидеть упомянутые номера строк; это имеет наибольшее значение, если вы смотрите на скульптурный набор ключей.

Ряд относится к расположению клавиш на клавиатуре и является наиболее важным при заказе семейства рельефных колпачков. На стандартной QWERTY-доске «числовая» строка – это строка 1; строка «Q» – это строка 2; ряд «А» – ряд 3; строка «Z» и строка пробела – это строка 4; верхний ряд «функциональных клавиш» может быть стилем строки 5 или стилем строки 1.

Клавиатура Realforce с клавишами разной формы в разных рядах. (Большой превью)

Также важно, заказывая набор колпачков для послепродажного обслуживания, учитывать, сколько ключей каждого размера вы получаете.Большинство клавишных колпачков представляют собой единое целое, обозначаемое как «1u». Более широкие клавиши обозначаются с полным и четвертным приращениями. Например, клавиши Alt , Cmd и Ctrl на клавиатуре WASD, на которой я набираю текст, имеют ширину 1,25u каждая, Tab – 1,5u и т. Д. Клавиши большего размера, такие как Shift и Space , часто имеют более одного держателя внизу, и они соединяются с платой с помощью стабилизатора (или «удара», как их называют в кругах с механической клавиатурой).

Маркировка легенды

Три наиболее распространенных способа нанесения надписи на каждую клавишу (например, E на ключе для E ) – это двойной выстрел, сублимация красителя и лазерное травление.

Двойной выстрел включает в себя два разных цвета пластика и вставку одного в другой; контрастирующие цвета создают легенду.

Сублимация красителя, или «сублимация красителя», как ее чаще называют, представляет собой процесс, при котором маркировка окрашивается в пластик.Думайте об этом как о татуировке для клавишных колпачков!

Пуристы будут утверждать, что двойной выстрел создает немного более четкие легенды, но с высококачественной сублимацией красителя от уважаемого бренда, такого как Signature Plastics, я думаю, разница академическая.

Лазерное травление – это так, как звучит, лазер выгравирует легенду на крышке клавиатуры. Однако, по сравнению с сублимацией красителя или двойной обработкой, лазерное травление изнашивается намного быстрее и поэтому гораздо менее популярно.

Материалы колпачка

Подавляющее большинство колпачков клавиш сделано из какого-то пластика.Мы не будем здесь рассматривать более экзотические материалы для клавишных колпачков.

ABS – это пластик, который обычно используется для изготовления колпачков с двойным выстрелом. Это более мягкий пластик, а значит, более гибкий. Вы, как правило, получаете самые разнообразные варианты цвета с двойным выстрелом, но недостатком является то, что пластик ABS со временем может стать блестящим. Это проявляется в клавиатурах с наиболее часто используемыми клавишами, которые заметно сияют по сравнению с другими.

Пластик

PBT не склонен со временем становиться блестящим, как ABS, но сублимация красителя не позволяет сделать так много вариантов цвета.Однако, как правило, он имеет слегка текстурированную поверхность, которую некоторые предпочитают.

Как всегда, это вопрос предпочтений.

Я провел последний месяц, переключаясь между клавиатурой с SA Lime, которая представляет собой набор клавишных колпачков с двойным ABS-пластиком с профилем SA, и клавиатурой с DSA Ferrous, набором PBT с профилем DSA. Лично я предпочитаю набор PBT, так как мне нравится легкое трение от PBT, но набор ABS, безусловно, не составляет труда!

Сводка

Позвольте мне попробовать и вычленить все, через что мы здесь прошли.

Во-первых, механические клавиатуры предлагают уровень тактильности, недоступный где-либо еще. Кроме того, поскольку многие платы предлагают программируемость, это означает, что вашей клавиатуре больше не нужно придерживаться стандартной раскладки, к которой вы привыкли. Каждая клавиша может делать все, что вы хотите!

Вы можете получить раскладку, соответствующую вашему использованию клавиатуры; компактный 60%, универсальный TKL или полноразмерный с цифровой клавиатурой плюс все, что между ними.

Если вы страдаете от RSI или просто чувствуете, что ваш комфорт может улучшиться с помощью более эргономичной клавиатуры, механические клавиатуры, такие как ErgoDox EZ, должны быть в верхней части вашего списка оборудования, которое нужно исследовать.

Доступен широкий спектр клавишных переключателей. Доступны звуковые щелкающие переключатели, более плавные тактильные переключатели и быстрые линейные индикаторы. Если вы не можете найти что-либо, чтобы попробовать, подумайте о покупке платы с заменяемой в горячем режиме печатной платой. Это означает, что вы можете опробовать другие типы переключателей по своему усмотрению, не заменяя всю клавиатуру. Вам не обязательно покупать настоящие переключатели Cherry, такие производители, как Kaihl, предлагают отличные альтернативы.

Нужна портативная клавиатура – не значит жертвовать качеством! Такие клавиатуры, как Happy Hacking Professional Hybrid, предлагают превосходное ощущение переключения с возможностью подключения по Bluetooth.

Вы можете получить колпачки для ключей любой мыслимой расцветки и профиля. Взгляните на веб-сайт Signature Plastics, чтобы получить представление о широте выбора.

Если вам нужен универсальный магазин, обратите внимание на WASD Keyboards. Они не только предлагают макеты ANSI и ISO, вы также можете выбрать цвет корпуса, цвет каждой клавиши и тип легенды на колпачках клавиш!

Производители и поставщики

Вот ссылка и напоминание обо всех поставщиках и производителях, упомянутых в этой статье.

  • Happy Hacking Keyboard с использованием известных переключателей Topre и часто имитируемой раскладки HHKB 60%.
  • WASD
    Создатели клавиатуры CODE. Предлагайте непревзойденный выбор при заказе индивидуальной механической клавиатуры.
  • ErgoDox EZ
    Эргономичная механическая клавиатура с невероятным выбором переключателей и цветов. Также имеется возможность горячей замены печатных плат и программируемая компоновка.
  • Pimp My Keyboard / Signature Plastics
    Американский производитель высококачественных комплектов клавишных колпачков для вторичного рынка.
  • RAMA WORKS
    Эксклюзивные клавиатуры ограниченной серии
  • Kailh – производитель высококачественных клавишных переключателей, совместимых с MX.
Дополнительная литература и интернет-сообщества

Сайтов, посвященных механическим клавиатурам:

Кроличья нора

После этого пути назад нет. Вы принимаете синюю таблетку – история заканчивается, вы просыпаетесь в своей постели и верите во все, во что хотите верить. Вы принимаете красную таблетку – остаетесь в Стране чудес, и я покажу вам, насколько глубока кроличья нора.

Готовые механические клавиатуры могут быть не концом вашего пути. Возможно, они только начало.

Для действительно одержимых вы можете создать собственную механическую клавиатуру. Это не такая уж дурацкая мысль, как может показаться. Думайте об этом как о комплекте Lego для клавиатур. Выберите точный материал, тип переключателя, стиль корпуса, цвет и заполните его любым набором инструкций, который вам нравится.

А пока подумайте об устройстве, с которым вы взаимодействуете изо дня в день.Возможно, каждое нажатие клавиши могло бы быть намного приятнее, проще и приятнее, если бы вы нашли время подумать о том, что может быть что-то лучшее, ожидающее вашего внимания.

Дополнительная литература по SmashingMag:

(дм, ра, ил)

Используйте экранную клавиатуру (OSK) для ввода

Существует несколько типов клавиатур для ПК. Самый распространенный тип – это физическая внешняя клавиатура, которая подключается к вашему ПК.Но в Windows есть встроенный инструмент легкого доступа, называемый экранной клавиатурой (OSK), который можно использовать вместо физической клавиатуры.

Для использования OSK не нужен сенсорный экран. Он отображает визуальную клавиатуру со всеми стандартными клавишами, поэтому вы можете использовать мышь или другое указывающее устройство для выбора клавиш или использовать одну физическую клавишу или группу клавиш для циклического переключения клавиш на экране.

Примечание: ПК с сенсорным экраном также имеет сенсорную клавиатуру.Сенсорная клавиатура появится, когда вы коснетесь текстового поля, когда ваш компьютер находится в режиме планшета.

Открытие экранной клавиатуры

Перейдите к Запустите , затем выберите Настройки > Простота доступа > Клавиатура и включите переключатель под Используйте экранную клавиатуру . На экране появится клавиатура, с помощью которой можно перемещаться по экрану и вводить текст.Клавиатура останется на экране, пока вы ее не закроете.

Примечание: Чтобы открыть OSK с экрана входа, нажмите кнопку Ease of Access в правом нижнем углу экрана входа, а затем выберите Экранная клавиатура .

Чтобы изменить способ ввода информации на экранной клавиатуре

Открыв OSK, нажмите кнопку Options и выберите нужные параметры:

  • Использовать звук щелчка .Используйте эту опцию, если вы хотите слышать звук при нажатии клавиши.

  • Показать клавиши для облегчения перемещения по экрану . Используйте эту опцию, если хотите, чтобы клавиши подсвечивались при вводе текста.

  • Включить цифровую клавиатуру .Используйте этот параметр, чтобы развернуть OSK и отобразить цифровую клавиатуру.

  • Нажмите на клавиши . Используйте этот режим, если вы предпочитаете нажимать или касаться экранных клавиш для ввода текста.

  • Наведите указатель мыши на клавиши . Используйте этот режим, если вы используете мышь или джойстик, чтобы указать на клавишу.Символы, на которые вы указываете, вводятся автоматически, если вы указываете на них в течение определенного времени.

  • Сканирование клавиш . Используйте этот режим, если хотите, чтобы OSK постоянно сканировала клавиатуру. В режиме сканирования выделяются области, в которых можно вводить символы с клавиатуры, нажимая сочетание клавиш, используя устройство ввода переключателя или устройство, имитирующее щелчок мыши.

  • Использовать прогнозирование текста . Используйте эту опцию, если вы хотите, чтобы OSK предлагала вам слова при вводе, поэтому вам не нужно вводить каждое слово целиком.

Примечания:

  • Text Prediction доступен на английском, французском, итальянском, немецком и испанском языках.Если вы хотите использовать один из этих языков, а он не установлен, установите языковые файлы для этого языка.

  • Если вы используете режим наведения или сканирования и случайно свернули OSK, вы можете восстановить его, указав на него на панели задач (для режима наведения) или нажав кнопку сканирования (для режима сканирования).

  • Если вы сворачиваете OSK и переключаетесь в режим планшета, используйте кнопку Task view , чтобы вернуться в OSK.

Есть несколько видов клавиатур. Чаще всего это физическая внешняя клавиатура, которую вы подключаете к компьютеру.

Windows также имеет экранную клавиатуру (OSK), инструмент для облегчения доступа. Используйте OSK вместо физической клавиатуры для перемещения по компьютеру и ввода текста. Для использования OSK сенсорный экран не нужен.OSK отображает визуальную клавиатуру со всеми стандартными клавишами. Выбирайте клавиши с помощью мыши или другого указывающего устройства либо используйте физическую отдельную клавишу или группу клавиш для циклического переключения клавиш на экране.

Примечание: ПК с сенсорным экраном также имеет сенсорную клавиатуру. Когда вы используете ПК с Windows с сенсорным экраном, коснитесь текстового поля или другой области, где вы можете вводить текст, и появится сенсорная клавиатура. Дополнительные сведения о сенсорной клавиатуре см. В разделе Как использовать сенсорную клавиатуру.

Открытие экранной клавиатуры

  1. Проведите пальцем от правого края экрана, а затем нажмите Поиск .
    (Если вы используете мышь, наведите указатель на правый нижний угол экрана, переместите указатель мыши вверх и нажмите Search .)

  2. Введите Экранная клавиатура в поле поиска, а затем коснитесь или щелкните Экранная клавиатура .

    На экране появляется клавиатура, с помощью которой можно перемещаться по компьютеру и вводить текст. Клавиатура останется на экране, пока вы ее не закроете.

    Примечание: Чтобы открыть OSK с экрана входа, коснитесь или щелкните кнопку Ease of Access в нижнем левом углу экрана входа, а затем коснитесь или щелкните Экранная клавиатура .

Чтобы изменить способ ввода информации на экранной клавиатуре

Открыв OSK, коснитесь или щелкните кнопку OSK Options , а затем выберите нужные параметры:

  • Использовать звук щелчка .Используйте эту опцию, если вы хотите слышать звук при нажатии клавиши.

  • Показать клавиши для облегчения перемещения по экрану . Используйте эту опцию, если хотите, чтобы клавиши подсвечивались при вводе текста.

  • Включить цифровую клавиатуру .Используйте этот параметр, чтобы развернуть OSK и отобразить цифровую клавиатуру.

  • Нажмите на клавиши . Используйте этот режим, если вы предпочитаете нажимать или касаться экранных клавиш для ввода текста.

  • Наведите указатель мыши на клавиши . Используйте этот режим, если вы используете мышь или джойстик, чтобы указать на клавишу.Символы, на которые вы указываете, вводятся автоматически, если вы указываете на них в течение определенного времени.

  • Сканирование клавиш . Используйте этот режим, если хотите, чтобы OSK постоянно сканировала клавиатуру. В режиме сканирования выделяются области, в которых можно вводить символы с клавиатуры, нажимая сочетание клавиш, используя устройство ввода переключателя или устройство, имитирующее щелчок мыши.

  • Использовать прогнозирование текста . Используйте эту опцию, если вы хотите, чтобы OSK предлагала вам слова при вводе, поэтому вам не нужно вводить каждое слово целиком.

Примечания:

  • Text Prediction доступен на английском, французском, итальянском, немецком и испанском языках.Если вы хотите использовать один из этих языков, а он не установлен, установите языковые файлы для этого языка.

  • Если вы используете режим наведения или сканирования и случайно свернули OSK, вы можете восстановить его, указав на него на панели задач (для режима наведения) или нажав кнопку сканирования (для режима сканирования).

  • Если вы минимизируете OSK и переключитесь на начальный экран или полноэкранное приложение, вы не сможете получить доступ к OSK.Сначала откройте OSK, а затем перейдите на начальный экран или в приложение.

Вместо того, чтобы полагаться на физическую клавиатуру для ввода и ввода данных, вы можете использовать экранную клавиатуру. Экранная клавиатура отображает визуальную клавиатуру со всеми стандартными клавишами. Вы можете выбирать клавиши с помощью мыши или другого указывающего устройства, или вы можете использовать одну клавишу или группу клавиш для циклического переключения клавиш на экране.

Посмотрите это видео, чтобы узнать, как печатать без использования клавиатуры (1:21)

Для набора текста без использования клавиатуры

Откройте экранную клавиатуру, нажав кнопку Пуск , нажав Все программы , щелкнув Стандартные , щелкнув Специальные возможности , а затем нажав Экранная клавиатура .

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , нажав Все программы , щелкнув Стандартные , щелкнув Специальные возможности , а затем нажав Экранная клавиатура .

  2. Щелкните Параметры , а затем в разделе Чтобы использовать экранную клавиатуру , выберите нужный режим:

Режим набора

Описание

Нажмите на клавиши

В режиме щелчка вы нажимаете экранные клавиши для ввода текста.

Наведите курсор на клавиши

В режиме наведения вы используете мышь или джойстик, чтобы указать на клавишу в течение заранее определенного периода времени, и выбранный символ вводится автоматически.

Сканирование ключей

В режиме сканирования экранная клавиатура постоянно сканирует клавиатуру и выделяет области, в которых вы можете вводить символы клавиатуры, нажимая сочетание клавиш, используя устройство ввода переключателя или устройство, имитирующее щелчок мыши.

Примечания:

  • Если вы используете режим наведения или сканирования и случайно свернули экранную клавиатуру, вы можете восстановить ее, указав на нее на панели задач (для режима наведения) или нажав клавишу сканирования (для режима сканирования).

  • Если вы используете щелчок мыши для выбора клавиши в режиме сканирования клавиш, указатель мыши должен находиться над экранной клавиатурой.

  • Раскладка клавиатуры на экранной клавиатуре меняется в зависимости от языка, отображаемого в активной программе.

Экранная клавиатура может издавать звуковой щелчок при нажатии клавиши.

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , нажав Все программы , щелкнув Стандартные , щелкнув Специальные возможности , а затем нажав Экранная клавиатура .

  2. Щелкните Параметры , установите флажок Использовать звук щелчка , а затем щелкните ОК .

Для ввода чисел с экранной клавиатуры можно использовать цифровую клавиатуру.

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , нажав Все программы , щелкнув Стандартные , щелкнув Специальные возможности , а затем нажав Экранная клавиатура .

  2. Щелкните Параметры , установите флажок Включить цифровую клавиатуру , а затем щелкните ОК .

Когда включено предсказание текста, по мере ввода на экранной клавиатуре отображается список слов, которые вы, возможно, набираете.

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , нажав Все программы , щелкнув Стандартные , щелкнув Специальные возможности , а затем нажав Экранная клавиатура .

  2. Щелкните Параметры , установите флажок Использовать прогнозирование текста , а затем щелкните ОК .

    Если вы не хотите автоматически добавлять пробел после вставки слова с помощью прогнозирования текста, снимите флажок Вставить пробел после прогнозируемых слов , а затем нажмите ОК .

Примечания:

  • Подсказка текста доступна только на английском, французском, итальянском, немецком и испанском языках. Чтобы включить предсказание текста на определенном языке, необходимо сначала установить дополнительные языковые файлы для этого языка.

  • Прогнозирование текста не включено в Windows 7 Home Basic.


Полное руководство по механическим клавишным переключателям на 2020 год – Дигма

Выбирая механические переключатели , вы хотите только самое лучшее.Проблема в том, что существует множество видов переключателей, и нет простого способа изучить и сравнить их. К счастью, мы провели исследование и создали для вас это руководство!

Добро пожаловать в полное руководство по механическим переключателям 2020 года!

Прочитав этот, , вы получите более глубокое понимание механических переключателей и, что более важно, сможете выбрать те, которые подходят вам лучше всего.

Итак, приступим!

К сожалению, нет простого ответа на вопрос: « Какой переключатель выбрать?

Это действительно зависит от ваших предпочтений!

  • Какой шум вам нравится слышать при наборе текста на клавиатуре? И насколько терпима ваша среда к щелчку переключателей?
  • Вам нравится ощущать неровность при каждом нажатии клавиши или вы предпочитаете плавное нажатие?
  • Какой у вас стиль набора текста? Вы легкая машинистка или склонны опускаться до дна?
  • Будете ли вы использовать их в основном для игр или набора текста?

Если вы не знаете ответа ни на один из этих вопросов, не волнуйтесь! Это руководство здесь, чтобы помочь!

Содержание

  1. Что такое механические переключатели?
  2. Типы механических переключателей: линейные, тактильные и щелчковые
  3. Понимание характеристик коммутатора
  4. 4 ключевых фактора, которые следует учитывать при выборе механических переключателей
  5. Подробное руководство по сравнению механических переключателей
  6. Принадлежности для механических переключателей
  7. Терминология и ссылки

Что такое механические переключатели?

Механические переключатели – это механизмы под каждой клавишей.Они определяют активацию нажатия клавиши.

Компоненты механических переключателей

Давайте подробнее рассмотрим компоненты механического переключателя и узнаем их важность один за другим.

  1. Колпачок для клавиатуры
    Колпачок для клавиатуры не является частью механического переключателя, но частично отвечает за шум, возникающий, когда клавиша находится на нижнем уровне.
  2. Шток
    Форма штока изменяет срабатывание и расстояние перемещения переключателя.Он создает ощущение нажатия клавиши и определяет тип переключателя.
  3. Верхний корпус
    Эта деталь защищает и направляет шток. Это также та часть, на которую попадает колпачок при нажатии клавиши.
  4. Винтовая пружина
    Сопротивление винтовой пружины определяет величину давления , необходимого для приведения в действие ключа. Он также направляет переключатель в исходное положение.
  5. Базовый корпус
    Здесь устанавливается верхний корпус.Это деталь, которую прикрепляет и зажимает на печатной плате.
  6. Перекрестный контакт
    Крошечный металлический или золотой предмет, по которому течет электричество. Как только вы нажимаете клавишу, контактный механизм ударяет по печатной плате и замыкает цепь переключателя, таким образом, выполняет нажатие клавиши.

Если вы хотите узнать больше о том, как работают другие типы переключателей, посмотрите это классное видео!

Типы переключателей механических

Есть три типа механических переключателей: линейные, тактильные и щелкающие.Они определяются их поведением при нажатии клавиш.

Cherry MX Red линейный механизм переключения.

Линейные переключатели

Линейные переключатели имеют самое простое управление.

Они движутся прямо вверх и вниз без какой-либо тактильной обратной связи или щелчка.

Плавное нажатие клавиш обеспечивает более быстрое срабатывание, что делает их предпочтительным переключателем для геймеров.

Cherry MX Brown Механизм тактильного переключателя

Тактильные переключатели

Тактильные переключатели обеспечивают тактильную обратную связь.

Они создают заметную неровность во время движения, чтобы вы знали, что нажатие клавиши было зарегистрировано.

Они идеально подходят для набора текста, потому что вы получаете легкую индикацию нажатия клавиш без необходимости опускать клавиши до нижнего предела.

Переключатель Cherry MX Blue Clicky.

Щелкающие переключатели

Переключатели

Clicky работают так же, как и тактильные. Но они издают отчетливый звук щелчка при активации клавиши.

Они отлично подходят для тех, кому нужна четкая индикация нажатия клавиш, и для тех, кто любит «щелкающий» звук.

Понимание характеристик механического переключателя

Помимо ощущения нажатия клавиш, есть 5 технических характеристик переключателя. В зависимости от вашей техники набора текста и общего назначения вашей клавиатуры вам потребуются определенные значения для каждой характеристики.

1. Оперативная сила

Это как сильно надо нажимать клавишу .Рабочее усилие измеряется в сантиньютоне (сН) или грамм-силе (гс). 1 гс равен 0,98 сН, поэтому они почти эквивалентны. Можно сказать, что переключатель с 0,50 cN имеет 0,50 gf.

2. Точка активации

Это точка, в которой нажатие клавиши распознается клавиатурой. Это измеряется в миллиметрах. Это также известно как точка срабатывания или рабочее положение.

3. Общее расстояние перемещения

Это расстояние, которое проходит колпачок, пока не коснется верхнего корпуса переключателя.По сути, это расстояние до дна. Это тоже измеряется в миллиметрах.

4. Тактильное положение

Тактильное положение – , где вы чувствуете толчок на тактильных и щелкающих переключателях. У линейных переключателей нет тактильного положения.

5. Точка сброса

Положение сброса – это расстояние, на котором кнопка отключается при отпускании кнопки .

Теперь давайте возьмем эти 5 характеристик на график и сравним два переключателя:

KAILH SPEED SILVER VS ВИШНЯ MX СИНИЙ

Красная линия на графике представляет силу и расстояние при нажатии клавиши, а черная линия показывает силу и расстояние при отпускании клавиши.

Kailh Speed ​​Silver – линейный переключатель из серии Kailh Speed.

Известно, что рабочее усилие переключателей Kailh Speed ​​находится на более легкой стороне при 40cN и увеличивается почти до 80cN, когда вы достигаете его полного хода при 3,5 мм .

При 1,1 мм переключатель активирует . Когда вы отпускаете клавишу, сбрасывается на 1 мм .

Наличие короткой точки активации рядом с точкой сброса является большим преимуществом, если вы хотите быстро выполнить двойное или тройное касание во время игры.

Cherry MX Blue – самый распространенный переключатель Clicky.

Рабочая сила

Cherry MX Blue немного больше – 60cN . Но как только вы превзойдете тактильную позицию , давление будет лишь незначительно увеличиваться, пока вы не достигнете нижнего предела 4 мм .

Точка активации находится дальше на 2,2 мм и сбрасывается на 1,6 мм .

Если вы не против торговать скоростью на слуховую и тактильную обратную связь, то вам понравятся эти переключатели

В зависимости от необходимого давления мы можем классифицировать Kailh Speed ​​Silver как реле легкого давления, а Cherry MX Blue как реле среднего давления.

Переключатели скорости

Щелкающие, тактильные или линейные переключатели Kailh Speed ​​ имеют самую короткую точку срабатывания от 1,1 мм до 1,4 мм . Они идеально подходят для быстрого набора текста и игр.

См. Другие примеры переключателей.

Механические переключатели, износостойкость

А что насчет долговечности? Долго ли прослужат эти переключатели или вам нужно будет время от времени пополнять запасы?

Ответ: от 50 до 80 миллионов.Все верно, производители клавишных переключателей гарантируют, что жизненный цикл каждого переключателя составляет от 50 до 80 миллионов нажатий клавиш! Как они этого добились? Хорошо, создав испытательные машины, которые старательно нажимают все переключатели такое количество раз.

Эти производители серьезно относятся к делу, и их тесты контроля качества проходят интенсивно. Например, переключатели Cherry MX могут выдерживать экстремальные температуры от -40 ° C до 180 ° C! Причина этого в том, что когда стрелочные переводы находятся в морских грузах, они должны выдерживать температуру внутри груза.Если контейнеры находятся наверху прямо под солнцем, температура внутри закрытого металла может достигать очень высоких градусов.

Узнайте, каково это на фабрике Cherry MX!

Переключатели с возможностью горячей замены и паяные

К большинству механических клавиатур припаяны переключатели. Это означает, что, купив механическую клавиатуру, вы останетесь без переключателей, с которыми она поставляется. Это может быть проблемой, потому что что, если вы поймете, что вам нужен другой тип механического переключателя? Или что, если сломается один переключатель?

Извините, чемпион, вам нужно купить другую доску… НЕ!

В мире клавиатуры наблюдается новая тенденция. Теперь вы можете заменить механические переключатели в горячем режиме. Это означает, что переключатели больше не припаяны к плате. Вы можете удалить и заменить их в любое время.

И это приносит вам пользу, потому что:

  • Вы можете менять переключатели в зависимости от ваших потребностей, не покупая другую клавиатуру.
  • Вы можете комбинировать переключатели разных типов в одной раскладке клавиатуры.
  • Вы можете легко заменить неисправные переключатели на новые.

Клавиатура Dygma Raise – один из примеров этой тенденции. Все его переключатели поддерживают горячую замену!

4 Ключевые факторы, которые следует учитывать при выборе механических переключателей

  1. Окружающая среда
  2. Тактильное предпочтение
  3. Размер руки, сила и стиль набора
  4. Клавиатура общего назначения

1.- Ваша среда

Где вы будете использовать клавиатуру? Будете ли вы в офисе в окружении других людей? Ты будешь один в своей комнате?

Первое, на что следует обратить внимание, – это ваше окружение.Почему? Слуховая обратная связь может стать решающим фактором вашей популярности в офисе. А переключатели Clicky издают высокий и громкий звук щелчка. Люди будут либо любить вас, либо ненавидеть.

Во время игр или быстрого набора текста этот звук может смертельно раздражать людей. Поверьте, я знаю.

С другой стороны, есть люди, которым нравится слышать щелчок при наборе текста, поскольку он дает им четкое указание на то, что клавиша была нажата. Кроме того, переключатели Clicky вызывают некоторую ностальгию, потому что они напоминают клавиатуру компьютеров IBM 80-х годов.

Посмотрите это видео о щелкающих переключателях на протяжении многих лет.

Итак, когда вы выбираете переключатель, смотрите на свое окружение и подумайте о людях вокруг вас, если таковые имеются. Спросите их, будут ли они нормально слышать щелчки вашей новой клавиатуры. Если им это нравится, отлично. Если нет, то заведите новых друзей. Но если вы не занимаетесь сжиганием мостов, то тактильные и линейные переключатели не менее круты.

Если вы хотите понять, как звучат разные переключатели, вот плейлист для каждого нажатия клавиш переключателя.

Совет от профессионалов: Используйте щелкающие переключатели, если вы работаете в одиночку, чтобы не раздражать других, или если вы находитесь в месте, где допускается щелчок.

2.- Ваши тактильные предпочтения

Второй фактор, который следует учитывать, – это ощущение печати. Вам нравится ощущать небольшой удар при каждом нажатии клавиши? Или вы бы предпочли гладкую?

Tactile и Переключатели Clicky – это те переключатели, которые имеют выпуклость в середине хода. Линейные символы , как следует из названия, обеспечивают линейное нажатие клавиш.

При наборе текста тактильная обратная связь от переключателей Tactile и Clicky обеспечивает большую точность . Вы бы знали, было ли зарегистрировано нажатие клавиши, без необходимости опускать клавиши до нижнего предела. Как только вы почувствуете удар, вы можете быстро перейти к следующей клавише

.

Нижняя часть – это когда вы нажимаете клавишу полностью вниз, пока колпачок не коснется верхнего корпуса переключателя.

В играх важна скорость. Линейные переключатели имеют постоянное нажатие клавиш, поэтому являются предпочтительным выбором для геймеров.

Совет от профессионалов: Обычно тактильные переключатели лучше подходят для набора текста, а линейные – для игр.

3.- Размер вашей руки, сила и стиль набора текста

Да, такая простая вещь, как размер вашей руки, существенно влияет на ваш выбор переключателя. И знаете, что говорят: большие руки… большие пальцы.

Люди с большими руками, как правило, неправильно нажимают по сравнению с людьми с меньшими руками. Если это ваш случай, то было бы идеально использовать переключатели с:

  • Высокие точки активации – 2 мм и выше
    • Чем дальше точка активации, тем большее расстояние необходимо для активации ключа.
  • Среднее и высокое рабочее усилие – 55cN и выше
    • Чем выше рабочее усилие, тем выше давление, необходимое для активации переключателя.

Объединение этих двух свойств означало бы, что вам потребовалось бы немного больше усилий, чтобы активировать ключ. И этого было бы достаточно, чтобы избежать ошибок при нажатии.

Но что, если вы нежный великан? У вас больших рук, но вы легко печатаете .Вы более продвинуты в наборе текста и почти никогда не ошибаетесь. В этом случае используйте переключатели с:

  • Точки активации от средних до высоких – на 1,4 выше
    • Так как вы редко щелкаете неправильно, вы можете выбрать переключатель с немного более короткой точкой активации.
  • Среднее рабочее усилие – 55-75cN
    • Как легкий машинист, вы легко можете контролировать силу своих пальцев. Так что переключатель со средней силой давления будет правильным выбором.
  • Тактильная и / или щелкающая обратная связь
    • Быть легким машинистом также означает, что вы не теряете нижнюю часть клавиш. Как только вы почувствуете эту неровность в середине хода, вы можете переходить к следующей клавише. Так что переключатели с тактильной и / или щелкающей обратной связью вам подойдут.

Теперь перейдем к людям, у которых рук от маленького до среднего, которые печатают легко, но иногда опускают рук. Что вам нужно:

  • Переключатели скорости
    • С этими переключателями у вас есть преимущество в игровой скорости.Но они хороши не только для геймеров.
    • Эти переключатели также отлично подходят для набора текста, если только вы не разбиваете клавиши. Быть нежным.
    • Чем короче точка активации, тем быстрее регистрируется нажатие клавиши, что способствует быстрому точному вводу текста.

И, наконец, у нас есть те человек, которые любят стучать по клавиатуре . У всех нас есть один друг, который печатает так, как будто это худший день в его жизни, и использование клавиатуры – единственный выход.Что ж, если вы такой человек, вам нужны не только любовь и привязанность, но и переключатели, у которых есть:

  • От тяжелого до сверхтяжелого рабочего усилия – 75cN и выше или Переключатели скорости
    • Даже если у них небольшое рабочее усилие, их короткая ножка может соответствовать вашему стилю набора текста. Они могут дать вам более быстрый отскок, когда вы достигнете дна.
  • Кольца круглые
    • Уплотнительные кольца смягчают звук, издаваемый вашей клавиатурой, когда он ударяется о верхний корпус переключателя.Они также смягчают ощущение нажатия клавиш. И давайте посмотрим правде в глаза, вам нужно немного мягкости в вашей жизни.

Отвод

Когда вы опускаете клавиши до минимума, даже если это линейный переключатель, он всегда будет издавать звук. Но хорошая новость в том, что этот звук можно свести к минимуму.

И если вы относитесь к типу людей, которые неравнодушны к шуму, помните об этих других элементах, которые могут на него повлиять:

  • Размер и материал крышки клавиатуры
  • Наличие коврика (или подушки) под клавиатурой
  • Материал клавиатуры: пластик или металл
  • Кольцо уплотнительное
  • Как сильно вы ударяете по клавиатуре

Если вы хотите услышать, как меняется звук, когда клавиши опущены, просмотрите список воспроизведения ниже.

4.- Общего назначения

Общее назначение вашей клавиатуры также поможет вам выбрать нужные переключатели. Будет ли это для игр? Печатать? Или оба?

Если это только для Gaming , вам следует выбрать линейные переключатели, в частности переключатели скорости. Плавное и последовательное нажатие клавиш помогает делать быстрые движения.

Если набирает , то переключатели Tactile и Clicky отлично подходят для обратной связи, которую они обеспечивают. Но если вам не нравятся тактильные ощущения и звук щелчка, то переключатели скорости будут вашим лучшим выбором.

Если это и , тогда выбирайте в зависимости от вашей техники набора текста и среды. Купите клавиатуру с переключателями с возможностью горячей замены, чтобы вы могли попробовать несколько переключателей и посмотреть, какой из них лучший.

Но на самом деле все зависит от вас. Мы здесь только для того, чтобы дать вам рекомендации, но, в конце концов, вы капитан своего корабля. Так что продолжай, молодой шкипер. Теперь вы готовы погрузиться в мир механических переключателей!

Подробное руководство по сравнению механических переключателей

Ниже приведен список наиболее популярных клавишных переключателей с указанием их различных характеристик.

Они сгруппированы по типам: линейные, тактильные и щелкающие. Взгляните на них и отсортируйте их, как хотите! Это поможет вам решить, какие переключатели лучше всего подходят для ваших нужд.

Марки

Ниже вы найдете список самых популярных брендов клавишных переключателей на рынке, каждая из которых имеет краткую историю своей истории.

Вишня MX

Cherry Corporation начинала свою деятельность как американская компания, специализирующаяся на электронных переключателях для автомобилей.В 1984 году они получили патент на новый переключатель клавиатуры, который в конечном итоге определил название Cherry, – Cherry MX .

В 2008 году Cherry Corp объединилась с немецкой компанией ZF Electronics. Это привело к переориентации бренда Cherry, который вскоре стал лидером на рынке клавиатурных переключателей.

Переключатели

Cherry MX известны своим уникальным крестообразным стержнем, который часто называют «креплением Cherry MX». Они считаются лучшими механическими переключателями благодаря своему качеству и долговечности. Но в 2004 году истек срок действия их патента. , и их монополия закончилась. Многие производители, такие как Kaihua, Gateron и Outemu, скопировали дизайн и выпустили собственную линейку переключателей.

Теперь Cherry конкурирует с более доступными коммутаторами – одни лучше, другие – нет. Несмотря на конкуренцию, Cherry по-прежнему делает все возможное, чтобы стать лучшим . Из-за жалоб клиентов на «скрипучие» переключатели Cherry переоборудовала свои переключатели, чтобы добиться невероятно плавного ощущения, которого все хотели.Теперь я серьезно отношусь к отзывам клиентов.

Нам посчастливилось стать свидетелями быстрого расширения и инноваций механических переключателей, в первую очередь Cherry. Каламбур предназначен.

Переключатели MX

Cherry широко считаются золотым стандартом переключателей клавиатуры ПК, и они бывают нескольких видов (обозначенных «цветом») с отчетливыми характеристиками давления, текстуры и звуковой обратной связи.

-Computer Shopper, USA

Вы можете узнать больше о Черри на его сайте. Средняя цена: 5.50 $ – 10 уп.

Kailh

В 2009 году Kaihua Electronics начала производство нынешнего конкурента Cherry MX, переключателей Kailh.

Вначале переключатели Kailh считались копией Cherry MX. Говоря прямо, они были дерьмом.

Они получили большой прорыв только тогда, когда они вместе с другими производителями переключателей заключили партнерство с Razer и создали переключатели Razer. Через несколько лет они начали совершенствоваться, вводить новшества и сделали себе имя.

Помимо традиционных переключателей Kailh, теперь они предлагают переключатели Kailh Speed, переключатели Kailh Box, Kailh Low Profiles и многие другие. Переключатели скорости Kailh известны своей более короткой точкой включения и небольшой силой нажатия. Переключатели Kailh Box имеют шток в коробке, защищенный от пыли и воды.

Хотя исследования Кайла в области технологий завоевали им место среди сердец энтузиастов клавишных, они также получили свою долю дурной репутации. В прошлом году, в 2018 году, компания Novelkeys вызвала их из-за наличия 1.32 мм (допуск + – 0,02 мм) ось X на их переключателях Box, когда большинству клавишных колпачков требуется, чтобы стержни были 1,3 мм (допуск + – 0,02 мм). Добавление .02 нанесло невосполнимый ущерб некоторым колпачкам клавиш и оставило некоторых клиентов с непригодными для использования переключателями.

Тем не менее, коммутаторы Kailh по-прежнему хорошо известны во всем мире и постоянно превосходят многие ожидания.

Нам очень повезло посетить компанию Kaihua Electronics в Дунгуане, Китай. И мы были очень удивлены. Кто бы мог подумать, что у этих так называемых «подражателей» одна из самых сложных фабрик, которые мы когда-либо видели! Оборудование для контроля качества было первоклассным, и их стандарты не допускали ничего менее чем идеального.То, как они действовали, было поразительно впечатляющим. Действительно, их уважение к качеству очень сильно отражается на их продуктах.

Вы можете узнать больше о Каилхе на его сайте. Средняя цена: 3.50 $ – 10 уп.

Гатерон

Коммутаторы Gateron широко распространены среди любителей клавишных, особенно в Европе. Они производятся компанией Huizhou Gateron Electronic Technology Co., Ltd. , основанной в 2000 году.

Переключатели

Gateron также имеют шток MX. Некоторые люди предпочитают их, возможно, «колючим» переключателям Cherry MX. Из-за популярности Gateron в сообществе они даже выпустили еще одну линейку исключительных коммутаторов Zealio, предназначенную для Zeal PC.

Gateron был одним из коммутаторов, которые мы думали поставить вместе с Dygma Raise. Но когда мы посетили их фабрику во время поездки в Китай, это нас не впечатлило. Им не хватало высокого контроля качества, который мы видели в Кайхуа.Так что именно после этой поездки мы решили продавать Raise с переключателями Cherry MX и Kailh.

Но мало ли. Мы еще не закрыли свои двери, и если придет время, когда у нас появится много людей, которые будут просить переключатели Gateron, мы рассмотрим возможность посещения их завода в следующий раз.

Сайт

Gateron. Средняя цена: 3 $ – 10 уп.

Матиас

Matias была основана в 1989 году в Торонто. Они всегда занимались производством клавиатур как для Mac, так и для ПК.Но только в 2004 году их Tactile Pro 3 был признан в Macworld «Лучшей клавиатурой старой школы». Они использовали переключатели Alps.

В конце 80-х – 90-х годах компания Alps Electric Co. считалась тем, чем мы видим Cherry Corporation сегодня. Большинство клавиатур тогда использовали переключатели Alps. Теперь Alps Electric больше не производит клавишные переключатели, но название Alps по-прежнему используется для обозначения типа стержня на переключателе.

Сегодня выключатели Matias признаны во всем мире как воссоздание Альп.Они доступны в 3 типах, таких как Тихий щелчок, Щелчок и Тихий линейный.

Сайт Матиаса. Средняя цена: 5 $ – 10 уп.

Outemu

Переключатели Outemu производятся компанией Dongguan Gaote Electronics Co. Их переключатели наиболее идентичны Cherry MX. У них даже есть те же характеристики, соответствующие тем же цветовым схемам, что и у MX. Но, как и любой другой производитель клавишных переключателей, Outemu также имеет свою собственную линейку переключателей, таких как Outemu Ice, у которой также есть прозрачное основание, как у переключателей Zealio.

Веб-сайт Outemu. Средняя цена: 3 $ – 10 уп.

Razer

Razer Inc. – американская компания по производству игрового оборудования, основанная в 2005 году. Практически невозможно найти любое игровое периферийное устройство, не наткнувшись на Razer.

В 2014 году Razer объединилась с Kaihua, Greentech и TTC для разработки механических переключателей Razer, которые затем были установлены на Razer BlackWidow. С тех пор Razer также разработала собственные производственные линии игровых переключателей и представила гибриды, такие как оптико-механические переключатели Razer и Razer Mecha-Membrane.

Переключатели

Razer доступны только на клавиатурах Razer и не могут быть приобретены в готовом виде.

Romer-G

Logitech International – известная электронная компания, поставляющая периферийные устройства для компьютеров и мобильных устройств. Увидев отсутствие механических переключателей, специально разработанных для игр, они решили разработать свой фирменный переключатель Romer-G.

Дизайн Romer-G отличается от обычных переключателей MX. Он имеет наименьшее общее расстояние хода, 3.2 мм, среди всех конкурентов. Он оснащен двойными контактами для регистрации срабатывания и рассчитан на 70 миллионов нажатий клавиш. Кроме того, стержень ключа огибает металлическую пружину, а не внутри нее. Это позволяет ярко осветить всю верхнюю часть клавиши.

Как и Razer, переключатели Romer-G нельзя купить в готовом виде.

Принадлежности для механических переключателей

Съемник переключателя крышки ключа

Съемник клавиш-переключателей – это небольшой инструмент с петлевыми клещами с одной стороны для снятия клавишных колпачков и другим набором ключей с другой стороны для снятия переключателей.

Кольца круглые

Уплотнительные кольца смягчают звук, издаваемый колпачками клавиш при достижении дна.

Они не могут полностью заглушить вашу клавиатуру, но определенно уменьшат звук. Они размещены вокруг стержня переключателя.

Три элемента, которые следует учитывать при выборе уплотнительных колец:

  • Диаметр уплотнительного кольца.

  • Толщина (или глубина) уплотнительного кольца.

  • Твердость материала.

Диаметр

Наиболее распространенные уплотнительные кольца совместимы с Cherry MX. У них диаметр 5 мм. Если вы не уверены в том, какой диаметр вам нужен, найдите переключатель своей марки и проверьте, что используют другие люди.

Толщина

Толщина уплотнительных колец может сократить расстояние перемещения крышки ключа. Обычная толщина составляет 0,4 мм, что дает эквивалентное уменьшение хода. Но есть еще уплотнительные кольца толщиной 0,2 мм. Они почти не сокращают расстояние перемещения клавиш.

Твердость

При покупке уплотнительных колец вы увидите в их описании такие ярлыки, как «50A» и «80A». «А» относится к шкале твердости «А по Шору», которая измеряет гибкость резиновых материалов. Число указывает на его твердость: 0 – невероятно мягкий, а 100 – твердый как камень.

Если вы предпочитаете мягкое уплотнительное кольцо, вам следует искать твердость от 30-40A на мягкой стороне до 70-80A на очень твердом размере.

Pro совет: мы рекомендуем придерживаться 40-50A, так как, когда вы переходите к более высоким значениям, кольцо становится достаточно твердым и теряет свои звукоизоляционные способности.

Установка уплотнительных колец

Для установки уплотнительных колец все, что вам нужно, – это съемник клавиш и немного терпения.

Снимите колпачки клавиш, просто переверните их и наденьте уплотнительные кольца на стержни клавиш.

Постарайтесь прижать его равномерно, не перекручивая и не деформируя кольцо. Если вы поставите его неравномерно, вы обнаружите, что это отрицательно повлияет на ход колпачка. Нажатие будет странным.

Судя по изображению ниже, вы хотите, чтобы уплотнительные кольца выглядели как крайняя правая крышка клавиатуры.Его следует прижать к концу стебля.

Терминология

Точка активации

Точка активации (или рабочее положение) – это расстояние перемещения клавиши, при котором нажатие клавиши распознается клавиатурой.

Нижний предел

Опускание вниз – это когда вы нажимаете клавишу до конца, пока колпачок не коснется верхнего корпуса переключателя.

Щелкающие переключатели

Щелкающие переключатели издают слышимый щелчок при наборе текста.Щелкающие переключатели обычно предпочитают машинистки из-за четкой индикации нажатия клавиш.

Жизненный цикл ключа

Срок службы переключателя с ключом или сколько раз переключатель с ключом может быть активирован до выхода из строя. Обычно для механических клавиатур представлено 20 – 70 миллионами нажатий клавиш.

Линейные переключатели

Линейные переключатели имеют плавное и линейное нажатие клавиш.

Рабочая сила

Рабочее усилие (Сила срабатывания) – это сила, необходимая в этот момент.Проще говоря, это то, насколько сильно вы должны нажать клавишу, чтобы ее распознать. Он измеряется в сантиньютоне (сН) или грамм-силе (gf, часто обозначаемый как g).

на плате и на печатной плате

«Монтаж на пластине» означает, что переключатель установлен на металлической пластине с печатной платой под пластиной. Установка на печатной плате означает, что переключатель установлен непосредственно на печатной плате.

Тактильные переключатели

Тактильные переключатели имеют выпуклость в середине хода нажатия клавиши. Этот выступ обычно представляет собой точку срабатывания.

Общее расстояние хода

Это относится к общему расстоянию перемещения клавиш при нажатии.

Список литературы

Deskthority, Tesoro, Howtogeek, Progamer, KeyboardCo, Cherry, Input.club, PCgamer, Kailh, Gateron, Matias, Outemu, KitGuru, MK’s, PCgamingrace, Tomsguide, Daskeyboard, Progamerreview, xahlee

Hand Wiring Guide – QMK

Вам понадобятся: (где x – количество клавиш на запланированной клавиатуре)

  • QMK-совместимая плата микроконтроллера (Teensy, Pro-Micro, QMK Proton C и т. Д.))

  • x клавишные переключатели (MX, Matias, Gateron и т. Д.)

  • Пластина клавиатуры и стабилизаторы крепления пластины

  • Соответствующая вентиляция / вентилятор

Опционально, но полезно:

  • Щипцы для зачистки проводов / острый нож

  • Пинцет и / или маленькие плоскогубцы

  • Существует много способов ручного подключения печатной платы, это руководство поможет опишите основы, а также несколько рекомендуемых способов решения этой проблемы.

    Поскольку мы имеем дело с ручной проводкой, предполагается, что у вас уже есть пластина. Если вы планируете полностью индивидуальный макет, вам могут помочь такие инструменты, как генератор пластин ai03 и конструктор пластин Swillkb и корпусов.

    Начните с установки переключателей и стабилизаторов в пластину. В зависимости от толщины и материала это также может включать горячее приклеивание.

    Если вы следуете уже существующему руководству по проводке (например, для клавиатур в разделе прошивки ручного подключения, вы можете пропустить этот шаг, просто убедитесь, что вы подключили матрицу, как описано).

    Вы хотите, чтобы одна ножка от каждого переключателя была прикреплена к соответствующим переключателям рядом с ним (ряды), а другая ножка была прикреплена к переключателям выше и ниже ее (столбцы) и диод к одной из ножек, чаще всего это будет ножка, прикрепленная к рядам, и диод будет направлен от нее (от столбца к ряду), то есть с проводом, наиболее удаленным от черной линии на диоде, подключенном к переключателю (поскольку ток будет течь только в одном направлении через диод).

    Спроектировать ортолинейную клавиатуру (например, Planck) довольно просто.

    Изображение из RoastPotatoes “Как вручную подключить планку”

    Но чем больше и сложнее ваша клавиатура, тем сложнее матрица. Keyboard Firmware Builder может помочь вам спланировать компоновку матрицы (здесь показана базовая полноразмерная клавиатура ISO, импортированная из редактора раскладки клавиатуры.

    Пример матрицы ISO

    Имейте в виду, что количество строк плюс количество столбцов не может превышать число контактов ввода / вывода на вашем контроллере.Таким образом, полноразмерная матрица, показанная выше, возможна на Proton C или Teensy ++, но не на обычном Teensy или Pro Micro.

    Общие платы микроконтроллеров

    * Elite C по сути такая же, как Pro Micro с USB-C вместо Micro-USB

    Существует также ряд плат, разработанных специально для ручной проводки, которые устанавливаются непосредственно на небольшое количество переключателей а по остальным распиновки предлагают. Хотя они, как правило, дороже, и их труднее достать.

    Почтовая доска mini установлена ​​на место

    Нет единственного правильного способа сделать это. Вы хотите добиться хорошего соединения на всех запланированных стыках и отсутствия случайных коротких замыканий.

    Установленные материалы и методы включают:

    Обратите внимание, что эти методы можно комбинировать. Перед тем, как приступить к пайке, подготовьте куски проволоки.

    Примечание о разделенных клавиатурах

    Если вы планируете разделенную клавиатуру (например, Dactyl), для каждой половины потребуется контроллер и средства связи между ними (например, TRRS или проводной кабель). Дополнительную информацию можно найти в документации по разделенной клавиатуре QMK.

    В других местах можно найти множество руководств и наконечников по пайке, но вот некоторые из наиболее полезных и актуальных для ручного электромонтажа:

    вам нужен хороший контакт между припоем и двумя металлическими частями, которые вы соединяете.Хороший способ сделать это (хотя и не обязательно) – обвить контакты или скрутить провода перед нанесением припоя.

    Если ваши диоды находятся на упаковочной ленте и нуждаются в их изгибе (либо в начале петли, либо для подключения к соседнему), это легко сделать, согнув их над чем-то прямым, например, краем коробки. , стол или линейку. Это также помогает отслеживать направление диода, поскольку все изгибы будут с одной стороны.

    Изогнутые ножки диода

    Если в вашем утюге есть контроль температуры, установите его на 315ºC (600ºF).

    После нагрева залудите паяльник – это означает расплавление небольшого количества припоя на конце паяльника, а затем его быстрое удаление влажной губкой или салфеткой для чистки проводов, оставляя на конце блестящий серебристый налет, который помогает сохранить окисление сдерживается и помогает припою течь.

    Когда вы приступите к нанесению припоя, подержите паяльник напротив двух поверхностей на секунду, чтобы нагреть его, затем нанесите небольшое количество припоя, чтобы соединить две части вместе. Нагревание поверхностей гарантирует, что припой прилипнет к ним и он не остынет слишком быстро.

    Не держите утюг на припое / стыке дольше, чем необходимо. Тепло будет проходить через поверхности и может повредить компоненты (корпуса переключателя плавления и т. Д.). Кроме того, припой содержит флюс, который способствует «смачиванию». Чем дольше нагревается припой, тем больше испаряется флюс, а это может привести к плохому паяному соединению с выступами, которые, помимо плохого внешнего вида, также могут увеличить риск короткого замыкания.

    Пайка диодов

    Начиная с верхнего левого переключателя, поместите диод (с помощью пинцета, если он у вас есть) на переключатель так, чтобы сам диод был выровнен вертикально, а черная линия была обращена к вам.Входной вывод диода должен касаться левого контакта переключателя, а изогнутый выходной конец должен быть направлен вправо и опираться на переключатель, например:


    Letting держите диод, возьмите припой и одновременно прикоснитесь к левому контакту и им, и паяльником – канифоль в припое должна облегчить протекание припоя как по диоду, так и по контакту клавишного переключателя. Диод может немного сдвинуться, и если это произойдет, осторожно установите его на место, взявшись за изогнутый конец диода – другой конец очень быстро нагреется.Если вы обнаружите, что он слишком много движется, использование каких-либо плоскогубцев может помочь удержать диод в неподвижном состоянии при пайке.

    Дым, выделяемый канифолью, опасен, поэтому будьте осторожны, чтобы не вдыхать его и не попасть в глаза / лицо.

    После пайки можно подуть на стык, чтобы отвести дым от лица и быстрее охладить припой. Вы должны увидеть, как припой становится матовой (не блестящей) по мере затвердевания. Имейте в виду, что после этого он все еще будет очень горячим, и потребуется пара минут, чтобы остыть на ощупь.Дуть на него ускорит этот процесс.

    Когда первый диод готов, следующий нужно будет припаять как к переключателю, так и к предыдущему диоду в новом колене. Это будет выглядеть примерно так:


    После завершения ряда используйте кусачки, чтобы обрезать лишний провод с вершин диодов и с правой стороны на конечном переключателе. Этот процесс необходимо будет выполнить для каждой имеющейся у вас строки.

    Когда все диоды полностью припаяны, рекомендуется быстро осмотреть каждый из них, чтобы убедиться, что ваши паяные соединения являются прочными и прочными – ремонт после этого возможен, но сложнее.

    Пайка столбцов

    В следующем процессе у вас будет несколько вариантов – неплохо изолировать провода столбцов (поскольку диодов нет), но если вы будете достаточно осторожны, вы можете использовать оголенные провода для колонн – правда, не рекомендуется. Если вы используете одножильную проволоку, возможно, лучшим вариантом будет снятие пластика со всей проволоки и ее повторная подача, но это может быть затруднительно в зависимости от размера и материалов. Вы захотите оставить части провода незащищенными там, где вы собираетесь припаять его к кнопочному переключателю.

    Если вы используете многожильный провод, вероятно, проще всего использовать несколько маленьких проводов для соединения каждого переключателя вдоль колонны. Можно использовать один и расплавить изоляцию, но это не рекомендуется, так как это приведет к образованию еще более вредных паров и может испортить паяльник.

    Перед тем, как приступить к пайке, полезно предварительно согнуть вашу проволоку (при использовании однослойной) или, по крайней мере, иметь представление о том, как вы собираетесь проложить колонну (особенно если вы делаете шахматную плату ).В частности, куда вы идете, не имеет большого значения, так как мы будем основывать наши определения раскладки клавиатуры на том, как она была подключена – просто убедитесь, что каждый ключ в определенной строке находится в уникальном столбце и что они в порядке от слева направо.

    Если вы не используете изоляцию, вы можете попытаться поднять провода колонки и припаять их рядом с концами контактов клавишного переключателя – если провода достаточно прочные, они не закорочат провода ряда и диоды.

    Теперь, когда сама матрица готова, пора подключить то, что вы сделали, к плате микроконтроллера.

    Поместите микроконтроллер в нужное место, продумайте установку и выравнивание корпуса. Имейте в виду, что расположение разъема USB может отличаться от расположения контроллера при использовании короткого кабеля «папа-мама», если это необходимо.

    Найдите распиновку / документацию для вашей платы микроконтроллера (ссылки здесь) и запишите все цифровые выводы ввода / вывода на ней (обратите внимание, что на некоторых контроллерах, таких как крошечный, аналоговый ввод / вывод может удваиваться как цифровой), так как это контакты, к которым вы хотите подключить свои провода.

    Специальные инструкции для Teensy 2.0

    На Teensy есть несколько особых контактов, например, D6 (светодиод на микросхеме) или некоторые из каналов UART, SPI, I2C или PWM, но избегайте их только в том случае, если вы планируете что-то помимо клавиатуры. Если вы не уверены, что хотите добавить что-то позже, у вас должно быть достаточно булавок, чтобы избежать пары.

    Пины, которые вам абсолютно необходимо избегать, как и в случае с любым другим контроллером, это: GND, VCC, AREF и RST – все остальные можно использовать и использовать в прошивке.

    Обрежьте провода на длину расстояния от точки a в каждом столбце / строке до контроллера. Вы можете паять в любом месте ряда, если оно находится после диода – пайка перед диодом (на стороне переключателя) приведет к тому, что этот ряд не будет работать.

    Ленточный кабель можно использовать для поддержания порядка. Вы также можете рассмотреть возможность прокладки проводов под существующими столбцами / строками.

    Ленточный кабель

    При пайке проводов к контроллеру отметьте, какая строка / столбец идет к какому выводу на контроллере, поскольку мы будем использовать эти данные для настройки матрицы при создании прошивки.

    По мере продвижения следите за тем, чтобы контроллер оставался на месте – перерезание и пайка проводов – это боль!

    Получение базовой настройки прошивки

    Отсюда у вас должна быть рабочая клавиатура после программирования прошивки.

    Простую прошивку можно легко создать с помощью веб-сайта Keyboard Firmware Builder. Воссоздайте макет с помощью редактора раскладки клавиатуры, импортируйте его и заново создайте матрицу (если это еще не было сделано в рамках планирования матрицы.

    Просмотрите остальные вкладки, назначая клавиши, пока не дойдете до последней, где вы можете скомпилировать и скачай свою прошивку.Файл .hex можно записать прямо на клавиатуру, а исходные файлы .zip можно изменить для расширенной функциональности и скомпилировать локально, используя метод, описанный в разделе Создание первой прошивки.

    Исходным кодом, предоставленным Keyboard Firmware Builder, является QMK, но он основан на версии QMK от начала 2017 года. Чтобы скомпилировать код из вашего .zip-файла в современной версии прошивки QMK, вам необходимо открыть .zip и следуйте этим инструкциям:

    1. Распакуйте папку kb в qmk_firmware / keyboards / handwired / .

    2. Откройте извлеченную папку kb , затем перейдите в папку keymaps / default / и откройте keymap.c .

    3. Найдите и удалите блок кода action_get_macro :



      const macro_t * action_get_macro (keyrecord_t * record, uint8_t id, uint8_t opt) {

      ...

      return MACRO_NONE;

      }

    Установите QMK Toolbox.

    QMK Toolbox 0.0.16 в Windows 8.1

    В разделе «Локальный файл» перейдите к вновь созданному файлу .hex. В разделе «Микроконтроллер» выберите соответствующий для вашей платы контроллера (общие доступны здесь).

    Подключите клавиатуру и нажмите кнопку сброса (или закоротите контакты сброса и заземления, если кнопки нет) и нажмите кнопку «Вспышка» в панели инструментов QMK.

    Используйте веб-сайт, такой как Тестер клавиатуры, Тестер клавиатуры или Средство проверки клавиатуры QMK Configurator, или просто откройте текстовый редактор и попробуйте ввести текст – вы должны получить символы, которые вы поместили в свою раскладку клавиатуры.Проверьте каждую клавишу и отметьте те, которые не работают. Вот краткое руководство по поиску и устранению неисправностей неработающих клавиш:

    1. Переверните клавиатуру и замкните контакты клавишного переключателя отрезком провода – это исключит возможность неисправности клавишного переключателя и его необходимости в замене.

    2. Проверьте места пайки на клавишном переключателе – они должны быть целыми и толстыми. Если вы дотронетесь до него с умеренным усилием, и он развалится, значит, он недостаточно прочен.

    3. Проверьте паяные соединения на диоде – если диод болтается, часть вашего ряда может регистрироваться, а другая – нет.

    4. Проверьте паяные соединения на колоннах – если проводка вашей колонки ослаблена, часть или вся колонка может не работать.

    5. Проверьте паяные соединения на обеих сторонах проводов, идущих к / от Teensy – провода должны быть полностью припаяны и подключены к обеим сторонам.

    6. Проверьте <имя_проекта>.h для ошибок и неправильно помещенный KC_NO s – если вы не уверены, где они должны быть, вместо этого продублируйте переменную k xy .

    7. Убедитесь, что вы действительно скомпилировали прошивку и правильно прошили Teensy. Если у вас нет сообщений об ошибках в терминале или всплывающего окна во время перепрошивки, вы, вероятно, все сделали правильно.

    8. Используйте мультиметр, чтобы проверить, действительно ли переключатель замыкается при нажатии (замыкая цепь при нажатии).

    Если вы сделали все это, имейте в виду, что иногда у вас могло быть несколько вещей, влияющих на клавишный переключатель, поэтому не помешает проверить клавишный переключатель, замкнув его в конце.

    После того, как вы убедились, что клавиатура работает, если вы использовали отдельный (не привязанный к проводам) контроллер, вы захотите закрепить его на месте. Это можно сделать разными способами, например: горячий клей, двухсторонний скотч, тэдди, напечатанный на 3D-принтере, изолента.

    Если вы нашли это заполнение, вы можете поэкспериментировать, добавив дополнительные функции, такие как светодиоды переключателей, переключатели RGB, подсветка RGB или даже OLED-дисплей!

    В прошивке есть много возможностей – изучите docs.qmk.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
