В отличие от однофазного оборудования, трехфазные сварочные аппараты имеют четырех- или пятиконтактный штекер на конце кабеля питания. Если в помещении есть подходящая розетка, просто подключите к ней сварочный аппарат.

Содержание

Описание подключения сварочного аппарата 380 В

Сварочные аппараты на 380 В распространены в производстве и строительстве благодаря своей мощности и неприхотливости. Использование трехфазного оборудования позволяет работать с электродами большого диаметра и металлами максимальной толщины.

Сварка более плавная по сравнению с однофазными аппаратами. Трехфазные машины также используются на производственных линиях.

Устройство подачи проволоки на сварочном аппарате оснащено двумя роликами и имеет мощность 11,9 кВт. Запас хода позволяет использовать длинные кабели до 20 метров. Байонетные штекеры обеспечивают надежное и быстрое подключение резака к машине. Производитель предоставляет трехлетнюю гарантию на оборудование.

Типы трехфазного оборудования

Существует три типа трехфазных сварочных аппаратов:

трансформатор;
выпрямитель;
инвертор.

Первый тип основан на трехфазном трансформаторе. Первичная обмотка состоит из трех витков, соединенных в звезду, а понижающая вторичная обмотка соединена в треугольник.

Если для сварки используется переменный ток, то каждая фаза вторичной обмотки подается отдельным проводом к электроду через дроссель. По сравнению с однофазным сварочным трансформатором, сварка более плавная, дуга более стабильная и меньше падение напряжения.

Выпрямители имеют три полумоста на вторичном выходе, состоящие из мощных диодов. Как и в первом случае, ток от каждого выпрямителя подается на сварочный электрод.

По сравнению с однофазным выпрямителем, пульсации намного меньше, а значит, сварочный ток более стабилен, что влияет на качество сварки.

В трехфазных инверторах при одинаковой мощности сварки можно использовать диоды и транзисторы меньшей мощности, но практически это не так. Напротив, использование трехфазного напряжения позволяет получить машины большой мощности при малых габаритах и весе.

Положение сварочного электрода.

Пошаговые инструкции по подключению сварочного аппарата

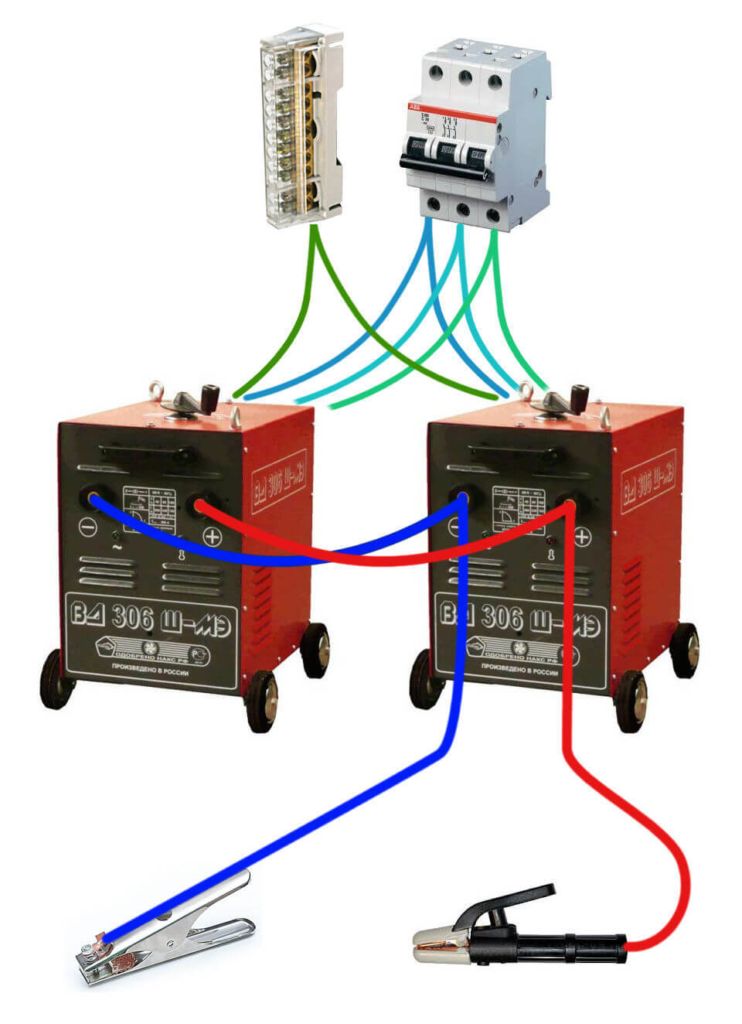

Рисунок 2: Схема подключения сварочного аппарата.

После того, как вы проверили целостность аппарата и всех сопутствующих аксессуаров и убедились в правильности напряжения, можно переходить непосредственно к подключению сварочного аппарата. Для этого вам понадобятся

сама машина;
удлинительный кабель;
переходник для удлинительного кабеля.

См. схему подключения на рисунке 2.

Подключение осуществляется в определенном порядке, следующим образом:

Прежде всего, подготовьте пробку с соответствующими параметрами теплоемкости.
Выбирайте розетку с автоматическим выключателем или предохранителем.
Обратный провод подключается к клемме.
Держатель кабеля соединяется с наконечником электрода с помощью зажима.

После выполнения всех этих действий можно подключать сварочный аппарат. Большинство моделей имеют довольно короткие провода, поэтому для них часто требуется удлинитель. Удлинитель должен иметь достаточный калибр провода. Количество промежуточных соединений определяет надежность и безопасность работы. Чем меньше число, тем лучше.

Помните и соблюдайте все эти правила при подключении сварочного аппарата, чтобы избежать травм и других неприятных последствий. Нарушение техники безопасности сварочного аппарата может привести к пожару или поражению электрическим током. Если какой-либо из кабелей питания поврежден, немедленно замените его. Лучше всего, если эту работу выполнят профессионалы. Все работы по ремонту и техническому обслуживанию можно проводить только после отключения сварочного аппарата от сети.

Выполнение соединений для сварочного оборудования

Основная схема подключения первичной обмотки сварочного аппарата при: a) 220 В; b) 380 В (вторичная обмотка не показана).

По сути, сварочный аппарат является источником инверторного сварочного тока и сварочной дуги. Очевидно, что дуга образуется между электродом и металлом. И сам сварочный аппарат выступает в качестве преобразователя. Чтобы определить допустимую мощность устройства для типа электропроводки в помещении, умножьте напряжение сети на максимальное значение тока, указанное на блоке предохранителей устройства для данного типа эксплуатации. Для подключения самого устройства к 380 В необходимо правильно подключить выходные клеммы.

Важно установить заземление, чтобы избежать поражения электрическим током при проведении сварочных работ.

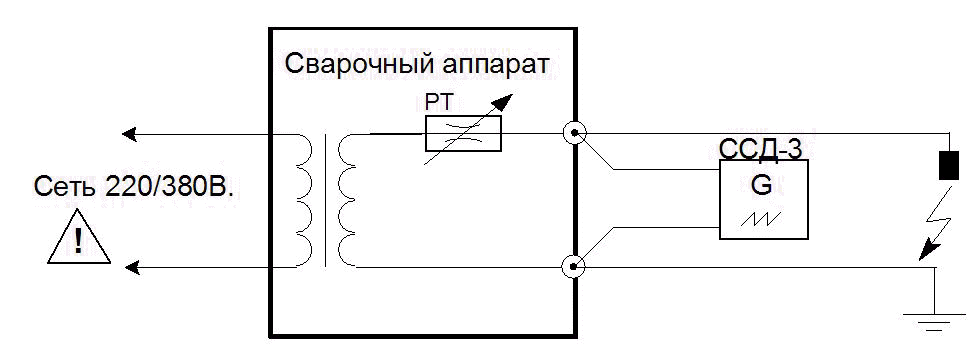

Схема подключения сварочного оборудования, используемого в бытовых условиях, выглядит следующим образом:

Определите мощность, необходимую для сварочного оборудования, в зависимости от того, что будет свариваться.
Отрегулируйте положение сердечника трансформатора с помощью ручки регулятора тока. Это уменьшит или увеличит силу тока.
При необходимости установите переключатель на корпусе машины на 380 В

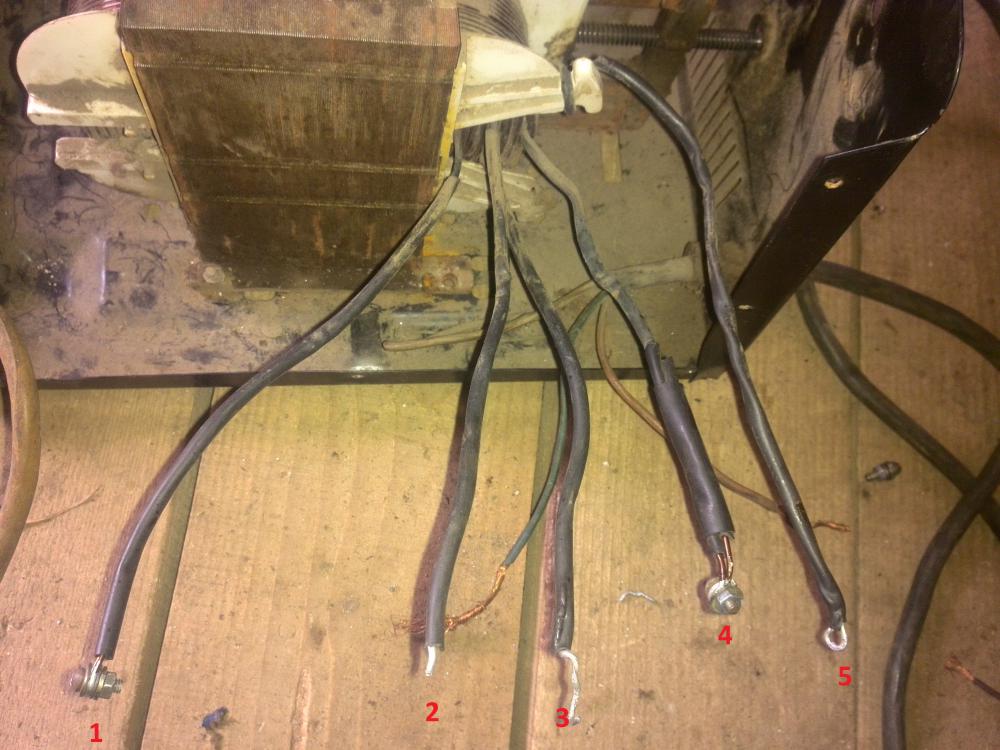

Подключите два конца источника питания к “фазе”, а третий конец – к “нулю”.

Помните: толстые концы определяют выход, а тонкие – вход.
