Как подключить светодиодную ленту к блоку питания: Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

что нужно для монтажа, расчёт мощности, особенности установки, какие блоки питания нужны

Светодиодные ленты в современном мире стали распространяться везде. Каждый человек может подобрать любую разновидность под свой вкус. Перед тем как подключить светодиодную ленту, необходимо выполнить ряд обязательных условий.

Что нужно для монтажа и установки led-ленты

Для монтажа светодиодных лент требуется работоспособная плата, которая обеспечивает работоспособность элементов освещения. Необходимо правильно подобрать технические характеристики платы, чтобы они сочетались со светодиодной лентой.

Среди основных технических характеристик можно выделить следующие:

• длина материала. Общепринятыми нормами длины, которые зачастую изготавливают на производстве, считается 5 метров. Некоторые элементы могут достигать и больших размеров. Особых условий в плане длины нет, так как производители заранее предусматривают возможность обрезать необходимую длину. Обозначения наносятся на саму ленту. Если сделать слишком длинные ленты, то их лампочки будут извлекать тусклый свет, а некоторые и вовсе не будут работать из-за нехватки электрического тока;
• показатель плотности. Он характеризует количество лампочек, установленных на одном метре светодиодной ленты. Чаще всего на один метр располагается 30, 60 или 120 лампочек в зависимости от выбранной линейки. На моделях с двумя линиями может устанавливаться до 240 лампочек;
• влагозащита. Играет немаловажную роль в современных светодиодных лентах, так как они устанавливаются на автомобили, на улицу в качестве украшения и так далее. Для того чтобы находиться на улице круглый год, оборудование должно оснащаться защитной крышкой. Корпус у светодиодок бывает разный. То есть некоторые элементы могут защитить от небольшого количества пара и влажного воздуха, а некоторые работают даже под проливным дождём;
• цвета и оттенки лент. Выделяется две основных разновидности, это однотонные и универсальные. Однотонные применяются в качестве дополнительного освещения на кухню или другую комнату, а универсальные имеют возможность менять цвета. Их используют в качестве украшения или декора на праздники;
• напряжение электропитания. Вся плата состоит из последовательности элементов, которые объединяются между собой. Благодаря тому, что известно напряжение лампочек, можно сделать вывод, сколько Вольт потребуется для ленты 12 или 24;
• длина кабельной линии. Значение падения ни в коем случае не должно опускаться ниже 8 процентов, это является главным правилом.

От параметра плотности зависит количество кристаллов и качество подаваемого электрического тока.

Различные светодиодные ленты.

Расчет мощности светодиодной ленты

Потребляемая мощность прямо пропорционально будет зависеть от количества расположенных на одном метре ленты лампочек освещения.

Для того чтобы проще понимать общее количество мощности, которое потребуется для того или иного количества лампочек на одном метре, можно рассмотреть простой расчёт:

• 30 лампочек — 2,4 Ватт;
• 60 — 4,8 Ватт;
• 120 — 9,6 Ватт;
• 240 — 19,2 Ватт.

Для того чтобы подобрать правильный блок питания, его технические характеристики должны немного отличаться, точнее его значение мощности. Оно должно составлять на 20 или 30 процентов больше от общей мощности платы.

Исходя из этих данных можно подбирать блок не точь в точь, а с небольшим отклонением, так как найти идеальное количество мощности практически невозможно.

Если подобрать блок питания с такой же мощностью, как и плата, то есть вероятность, что блок питания быстро перегорит вместе с платой, из-за того, что отсутствует запас электроэнергии.

Светодиодные ленты.

Особенности установки светодиодной ленты

Установка светодиодной подсветки не предполагает наличие профессиональных и узконаправленных навыков. Достаточно соблюдать ряд самых простых правил и общей техники безопасности при работе с электричеством.

Некоторые основные правила по установке светодиодной подсветки:

• работа выполняется в несколько этапов.
  Первым делом производятся подготовительные мероприятия. Плату необходимо отмерить на нужное расстояние и отрезать в месте, где нарисованы пунктиры или ножницы;
• далее необходимо соединить сектора платы друг с другом и произвести пайку элементов. Выполнять это рекомендуется при помощи пайки коннектором;
• следующий этап — это подключение блока питания или специального адаптера;
• далее идёт подключение диммера.

Каждый этап должен выполняться последовательно, чтобы не случилось непредвиденных обстоятельств.

Вы уже пробовали подключить светодиодную ленту?

Было дело!Пока нет…

Для чего нужен блок питания и контроллер?

Блок питания — это специальное устройство или оборудование, которое оснащается дополнительным защитным корпусом выполненным из пластика. На двух концах данного элемента расположились клеммы, которые прогоняют кабельные линии.

Предназначен блок питания для того, чтобы преобразовать переменный электрический ток в постоянный. Требуется это для того, чтобы светодиодная лента работала исправно. Контроллер предназначен для корректировки свечения каждой лампочки, расположенной в светодиодной ленте.

В общем виде контроллер позволяет светиться ленте одним ярким и насыщенным оттенком, либо корректировать различные варианты цветов, которыми может переливаться светодиодная подсветка. Управлять контроллером можно самостоятельно при помощи дистанционного пульта.

Перед тем как выбирать контроллер или блок питания, необходимо рассчитать потребляемую мощность платы. Контроллер или блок питания должны превышать значение мощности на 20-30 процентов, чтобы лента не перегорела.

Разноцветные световые элементы.

Схема подключения одноцветной светодиодной ленты 12/24В

Подключать однотонную ленту можно при помощи простых 24 В. Один из самых лёгких способов монтажа, это использование однотонной ленты с длиной в 5 метров. Провода фазы и нуля 220 Вольт должны подключаться к общему источнику электропитания.

Для того чтобы разобраться со схемами, необходимо поэтапно разобрать следующие мероприятия:

• подключение блока питания;
• подключение диммера;
• подключение усилителя;
• многозональная регулировка яркости.

Соблюдение данных мероприятий и их правил позволит подключить светодиодную ленту правильно без помощи профессионалов.

Подключение блока питания

Плюс и минус контакта блока питания должен подключаться к соответствующим контактам светодиодной подсветки. Практически в большинстве случаев производится удлинение проводников при помощи специальных клемм. Также можно в качестве альтернативы припаять длинный кабель.

Если общая длина не достигает 5 метров и все элементы раскиданы на отдельные части, то их можно соединить. Больше использовать крайне не рекомендуется, так как будет происходить потеря электроэнергии, что скажется на работоспособности светодиодной подсветки.

Слишком большое количество будет сопровождать выделение огромной энергии, что также плохо повлияет. Светодиодная подсветка со временем перегорит, точнее её плата и блок питания из-за неправильного параметра.

Планируя шлейф, нужно понимать, что соединение будет выполняться параллельно к блоку питания. Создавая длинную ленту, очень часто происходит так, что на её всю не хватает одного блока питания. Поэтому приходится использовать ещё один дополнительно.

Блоки питания для светодиодов.

Подключение диммера

После подключения с блоком питания, можно слегка усложнить создаваемую схему и добавить в неё дополнительные материалы, к примеру, это может быть диммер. Для того чтобы создать схем подключения светодиодной подсветки с диммером, необходимо следовать такой схеме: блок питания — диммер — светодиодная лента. Благодаря этому можно сделать качественное подключение. Сделав такой вариант, можно добавить ещё несколько важных элементов.

Подключение усилителя

В такой схеме, где будет использоваться усилитель, необходимо уже приготовить два блока питания. Усилитель выполняет функциональные обязанности репитера и делает повторы сигналов. Это означает, что переданный сигнал с диммера, будет дублироваться в данном устройстве.

Перед тем как приступить к выполнению мероприятий по данной схеме, требуется сделать расчёты мощности нагрузки управляющих элементов и блока питания.

Некоторые мастера вместо двух или трёх блоков питания, используют один более мощный. Такой метод выполняется быстрее, но есть риск перегорания.

Подключение многозональной регулировки яркости

Данное решение применяется, когда квартира или помещение предполагает наличие нескольких источников освещения. Такая схема позволит переключать пультом дистанционного управления отдельные элементы светодиодной подсветки.

В качестве примера можно привести подключение на кухне, возле телевизора и около полок в другой комнате. Именно в таком случае будет использоваться схема подключения многозональной регулировки яркости. Настроить такую схему можно исключительно под свои нужды.

К примеру, можно сделать так, чтобы управление не зависело друг от друга, а можно сделать общее. Соединять зоны и сектора между собой сигнальными кабелями не требуется, если требуется независимость элементов.

Обязательно произведите расчёт.

Подключение светодиодной ленты RGB

РГБ лента является низковольтной и универсальной лентой, она имеет свои схемы и методы подключения. Они практически полностью идентичны обычным соединениям с диммером, но всё же есть некоторые отличительные особенности. Одно из самых главных, это наличие трёх минусовых контактов.

У одноцветной ленточки всего один такой контакт.

Выполняется соединение при помощи РГБ контроллера. Длина шлейфа должна подбираться на основе мощности нагрузки и прибора. Для таких случаев рекомендуется делать небольшой запас энергии в 15-20 процентов, чтобы не допустить перегорания лампочек.

Подключение RGB контроллера

Производится путём простого соединения: блок питания, контроллер, светодиодная лента.

Подключение контроллера и усилителя

В случае, когда не хватает мощности контроллера, дополнительно устанавливается усилитель. Рекомендуется использовать именно усилитель, чтобы лента не перегорела. Это позволит прослужить светодиодной ленте гораздо больший срок службы.

Подключение многозонального управления RGB-ленты

Лента РГБ довольно сильно напоминает обычную однотонную. Такая схема позволит переключать пультом дистанционного управления отдельные элементы светодиодной подсветки. В качестве примера можно привести подключение на кухне, возле телевизора и около полок в другой комнате.

Именно в таком случае будет использоваться схема подключения многозональной регулировки яркости. Настроить такую схему можно исключительно под свои нужды. К примеру, можно сделать так, чтобы управление не зависело друг от друга, а можно сделать общее.

Не допускайте перегрева лампочек.

Способы подключения светодиодной ленты для дома

Подключить ленту можно самостоятельно без помощи профессионалов. Существует множество методов в зависимости от того, какая лента и какая выбрана схема для создания подключения.

Популярным методом и самым простым является подключение напрямую через блок питания.

Если не хватает мощности блока, то дополнительно устанавливают усилитель или другие элементы системы. Также для многозональных систем могут потребоваться сигнальные провода.

Общие правила подключения

Существует несколько общих правил, которые позволяют правильно и качественно подключить светодиодную ленту:

• рекомендуется использовать коннектор для пайки элементов;
• выбирать мощность блока питания на 20-30 больше чем у платы;
• в случае нехватки мощности блока, лучше дополнительно воспользоваться усилителем.

Светодиодные ленты.

Различные способы коммутации

Существует два основных способа коммутации. Каждый из них предполагает наличие своих индивидуальных особенностей.

Первый – одна лента и блок

Здесь будет задействована одна светодиодная лента и один блок питания.

Второй – две ленты и блок

В данном случае потребуется использовать две светодиодные ленты и один мощный блок питания.

ПК как источник питания

В некоторых альтернативных случаях для подпитки светодиодной подсветки используется персональный компьютер. Сделать это можно, если создать переходной разъём для передачи электроэнергии. Стоит быть внимательнее, так как не все модели смогут запитаться от компьютера.

Мощность блока

Мощность блока питания должна превышать мощность платы на 20-30 процентов в обычной однотонной ленте и на 15-20 процентов в РГБ ленте.

Основная ошибка

Ошибок при соединении происходит много. Но есть основная, которую необходимо избегать и относится к ней со всем вниманием. Выбор блока питания является важной процедурой.

Неправильно подобранный блок питания сгорит вместе с платой и светодиодной лентой.

Поэтому, важно установить блок питания, который будет с запасом мощности в 20-30 процентов. Перед этим необходимо рассчитать значение мощности платы.

Заключение

В заключении можно сказать, что для создания подключения не требуется помощь профессионалов. Если немного разобраться, то простое подключение через блок питания напрямую сможет сделать любой человек. Для более сложных схем, потребуется намного опыта в работе с электроникой.

Подключаем светодиодную ленту на 12, 220В, схема подключения

Продолжим рассматривать практические аспекты использования светодиодных лент. Сегодня я рассмотрю разнообразные способы подключения светодиодных лент к источникам питания. Не редко приходится решать вопросы потребителей, которые хотят соединить LED ленту к компьютеру, USB шнурам, батарейкам, телефонам… Много разных «причуд» бывает у людей. Вот на этом и заострим внимание в этой статье. Попробую собрать воедино все, что только необходимо и интересует читателей. Поехали…

[contents]

Подключение светодиодных лент должно происходить только через специальные блоки питания. Благо их на полках магазинов огромное множество. От огромных до маленьких, от зеленых до красных). Сразу отвлекусь и предупрежу, что покупать блоки питания необходимо с запасом по мощности около 25 процентов. По цене это не сильно влияет, а вот в дальнейшем может пригодится.

Также для подключения может потребоваться контроллер, усилитель, диммер. Контроллер нам необходим для RGB лент, усилитель — если нужно соединить не один десяток метров ленты, диммер — для «игрушек» с силой света. Диммер можно устанавливать по желанию.

Как подключить светодиодную ленту к блоку питания

---

Подключать одноцветные (монохромные) ленты длиной до 5 метров необходимо через блок питания, преобразующего переменный 220В в постоянный 12В.

Необходимо соблюдать полярность и не перепутать «плюс» с «минусом». Хоть это и сложно. Положительный проводник имеет красный цвет. А минусовой — черный. Соединять проводники от блока питания можно через пайку к контактам ленты, либо при помощи коннекторов, коих в продаже большое количество разнообразных типов и форм.

Схема, которая расположена ниже очень часто применяется новичками. Не всегда нам хватает только 5 метров ленты. Периодически необходимо питать и больший метраж. Как правильно питать в таком случае я покажу ниже. А сейчас схема, которую не желательно использовать. Скажу больше — я считаю ее не правильной. В результате такого соединения резко сократится срок службы диодов и на конце отрезков светодиоды будут светиться в полнакала.

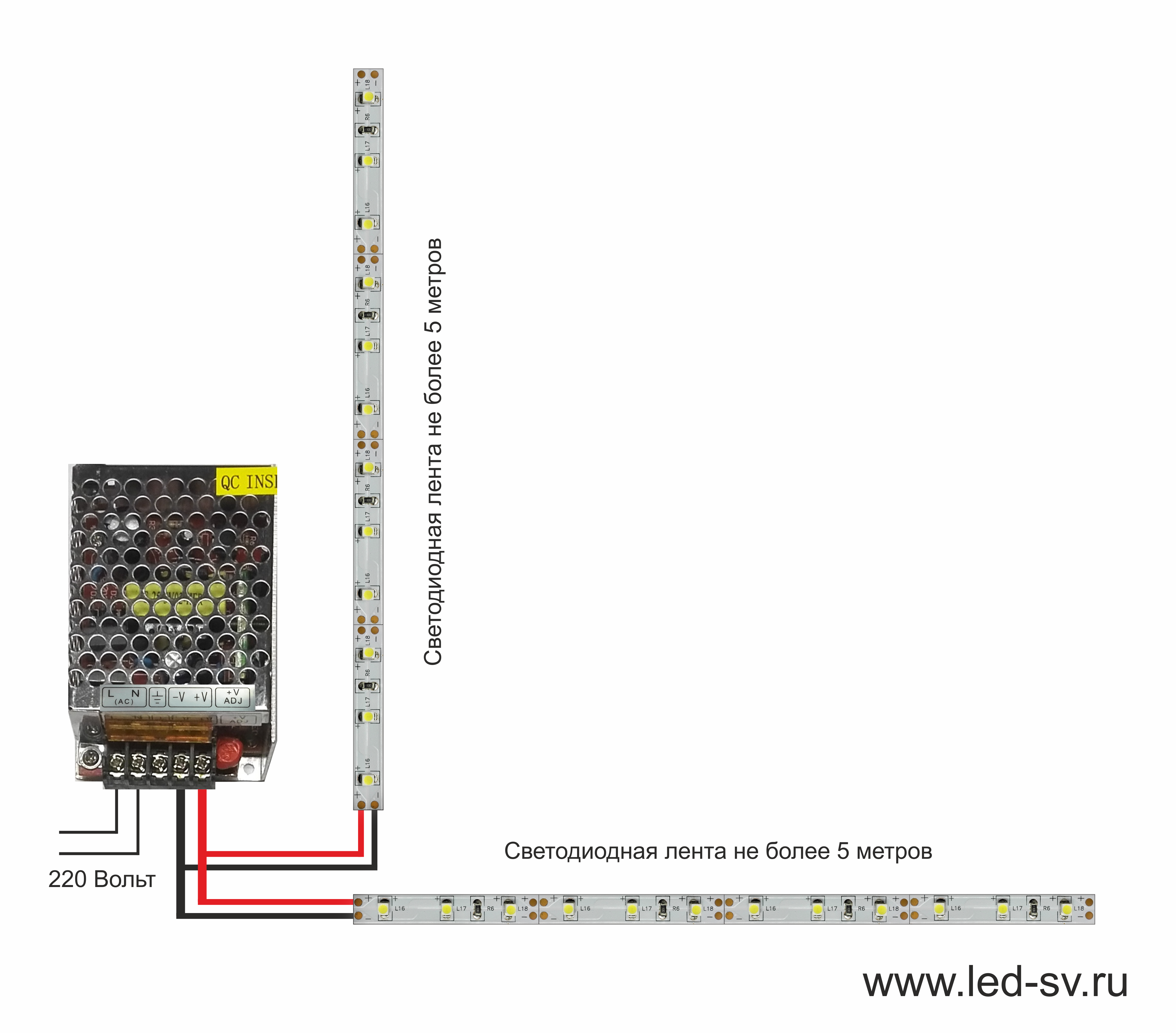

Параллельное подключение одноцветной светодиодной ленты через один и два блока питания

---

Правильное подключение двух и более отрезков ленты можно считать параллельное соединение. Сечение проводов в этом случае должно быть не менее 1,5 кв.мм и необходимо предусмотреть место расположения источника питания, т. к. в таком случае он будет большого размера, в результате того, что по мощности он рассчитывается на две ленты. Проводники подсоединяются параллельно выходу 12 В из блока. Схема похожа на 2-х блочную, по подобию.

При использовании двух блоков питания необходимо соединить провода параллельно сети 220 В. Такой способ позволяет применить инверторы маленького размера.

Подключение RGB многоцветной ленты с использованием контроллера

---

Контроллер — устройство, при помощи которого регулируется и яркость и цветность свечения ленты. Подключение контроллера происходит со строгим соблюдением полярности. Положительный проводник контроллера соединяем с плюсом ленты. Оставшиеся проводники, соответствующие определенным цветам подключаются к клеммам ленты.

Подключение параллельное RGB многоцветной ленты длиной более 5 метров

---

Параллельное подключение по подобию последовательного. Сечение жил также не должно быть меньше 1,5 мм.кв.

Подключение RGB ленты с применением усилителя, двух блоков и контроллера

---

Такая схема идеальна при подключении лент на светодиодах SMD 5050 и более мощных. На схеме видно расположение двух блоков питания, контроллер, усилитель. От одного блока мы запитываем контроллер, от второго усилитель. Второй «кусок» ленты подсоединяем к усилителю. Второй клеммный ряд усилителя остается пустой.

Подключение нескольких светодиодных монохромных одноцветных LED лент через блок, усилитель и диммер

---

Если Вам необходимо подключить более 10 м ленты ( 20м, 25м и т.д. ), то можно воспользоваться следующей схемой соединения.

Подключение одной ленты к блоку питания и диммеру

---

Диммер включается в цепь между блоком питания и лентой. Строго соблюдается полярность при соединении проводников от диммера к ленте.

Подключаем светодиодную ленту 12 В к блоку питания от компьютера

---

Часто у тех, кто занимается моддингом компьютеров возникает желание подключить светодиодную ленту к блоку питания от него. На первый взгляд это сложная задача. Но только на первый взгляд. На самом деле эта процедура не стоит выеденного яйца. И любой сможет справиться с этой задачей.

Для начала нам необходимо найти исправный блок питания и подготовить в нем 4-х контактный разъем. Выглядит он вот таким образом.

Для подключения нам нужны только желтый и черный провода. Черный — это минус, желтый — 12В. Для общей информации — красный +5В. Черный провод можно использовать любой. Это два минуса.

Подключения ленты 12 В к блоку можно провести двумя способами — либо использовать разъем «папа» и «мама», либо только проводами.

Мне больше предпочтителен был способ с использованием двух разъемов, так как разборные схемы меня больше устраивают.

В любом случае необходимо припаять проводники ( не забудьте пролудить ) к светодиодной ленте и концы соединить с одним из разъемов ( пустым ), который и вставляем в питающий.

Можно просто отрезать все разъемы и непосредственно провести соединение блока митания компьютера с LED лентой только проводами. Кому как нравится.

Такая схема подключения подойдет, если у Вас лента до 120 диодов на метр.

Схема подключения светодиодной ленты 24 В к блоку питания от компьютера

---

Если Вы решитесь подключить ленту на 24 В ( от 240 диодов на метр ), то необходимо взять вот такой разъем.

В компьютере нет «устройств» потребляющих 24 В. однако, в гребенке есть провод ( голубой ), на конце которого имеется напряжение -12В. В совокупности, взяв голубой и любой желтый провод ( +12 В не обязательно на этом разъеме ) мы и получим необходимые нам 24 В. Но здесь есть одно но… Необходимо смотреть на шильдик блока питания, в котором, напротив каждого цвета стоит ампераж. Как правило, на желтом проводнике он большой и может достигать значения более 16А. На голубом  же ( -12 В ) не более 1 А. Чаще 0,5А. Если Вы используете блок питания от компьютера как источник питания только ленты, то он вполне может потянуть метров пять ленты, т.к. не используются +5 и +3 В проводники. Можно получить и больший ампераж, но это все определяется экспериментальным путем.

И кстати, если Вы используете блок, который не подключен к материнской плате, то просто так его не включить. Необходимо вставить перемычку между проводами, как показано на картинке выше.

Видео как подключить светодиодную ленту

---

Как подключить светодиодную ленту к блоку питания?

Большинство высококачественных светодиодных лент представляют собой низковольтные светодиодные ленты, которые для работы необходимо подключать к источнику питания. Блок питания также называют светодиодным драйвером, потому что он приводит в действие светодиодную ленту. Источник питания также называют светодиодным трансформатором, потому что он преобразует сетевое напряжение 220 или 110 В переменного тока в напряжение 12 или 24 В.

В этой статье показано, как подключить светодиодные фонари к источнику питания.

1 Напряжение и мощность

2 Блок питания с разъемом постоянного тока

2.1 Светодиодная лента с разъемом постоянного тока

2.2 Светодиодная лента с открытыми проводами

2.3 Светодиодная лента без проводов после обрезки

3 Блок питания с открытым проводом

3.1 Светодиодная лента с открытыми проводами 90 003

3. 2 Светодиодная лента без проводов после обрезки

4 Блок питания без провода

5 Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?

5.1 Последовательное соединение

5.2 Параллельное соединение

6 Вывод

Напряжение и мощность

Во-первых, вам нужно проверить рабочее напряжение вашей светодиодной ленты, наиболее распространенное рабочее напряжение 12В или 24В. Вы должны убедиться, что рабочее напряжение светодиодной ленты совпадает с выходным напряжением блока питания.

Во-вторых, необходимо рассчитать общую мощность светодиодной ленты. Метод расчета заключается в умножении мощности одного метра светодиодной ленты на общее количество метров.

Наконец, согласно принципу 80%, вам нужно убедиться, что 80% мощности блока питания больше или равны общей мощности светодиодной ленты. Это поможет продлить срок службы блока питания.

Блок питания с разъемом постоянного тока

Светодиодная лента имеет разъем постоянного тока, а блок питания имеет разъем постоянного тока.

Этот источник питания также называется адаптером питания.

Светодиодная лента с разъемом постоянного тока

Если светодиодная лента имеет разъем постоянного тока, а источник питания имеет разъем постоянного тока, вам необходимо подключить разъем постоянного тока и разъем постоянного тока и соединить их.

Светодиодная лента с открытыми проводами

Если светодиодная лента имеет только открытые провода, вам необходимо приобрести аксессуары, которые преобразуют провода в разъемы постоянного тока, а затем подключают их.

Светодиодная лента без проводов после обрезки

Когда светодиодную ленту разрезают, как подключить ее к розетке?

Вы можете подключить светодиодную ленту через непаянный проводной разъем или припаять гнездовой разъем постоянного тока.

Вилку адаптера питания переменного тока можно вставить в розетку для питания светодиодных лент. Что касается небольших проектов, это очень удобно и подходит.

Источник питания с открытым проводом

Источник питания с открытым проводом обычно является водонепроницаемым источником питания.

Светодиодная лента имеет открытые провода

Провода от светодиодной ленты можно соединить проводами от блока питания.

Скрутите вместе два красных провода, затем накройте и затяните гайку. То же самое касается черного провода.

Обратите внимание, что вам необходимо убедиться, что красный провод подключен к красному проводу, а черный провод подключен к черному проводу. При неправильном подключении светодиодная лента работать не будет.

подключить светодиодную ленту к блоку питания с помощью гаек для проводов

Другой вариант заключается в том, что вы можете подключить провода с помощью беспаечного разъема.

Светодиодная лента без проводов после обрезки

Для светодиодных лент без проводов можно припаять провода к светодиодной ленте или использовать непаянные разъемы для светодиодных лент. Затем используйте метод, описанный выше, чтобы подключить светодиодную ленту к источнику питания.

Источник питания без проводов

Источник питания без проводов, как правило, представляет собой невлагозащищенный источник питания с клеммами для проводки.

Для работы с этим блоком питания вам понадобится отвертка, потому что клеммы крепятся к проводам винтами.

Шаг 1: Отвинтите винт на клеммной колодке с помощью отвертки.

Шаг 2: Поместите провод светодиодной ленты в соответствующее положение.

Шаг 3: После вставки проводов светодиодной ленты затяните винты отверткой и потяните рукой, чтобы проверить, достаточно ли они затянуты.

Шаг 4: Подсоедините вилку переменного тока таким же образом.

Для получения более подробной информации о схеме подключения светодиодной ленты, пожалуйста, прочитайте Как подключить светодиодную ленту (схема прилагается).

Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

Да, вы можете подключить несколько светодиодных лент к одному и тому же источнику питания, но вы должны убедиться, что 80% мощности источника питания превышает общую мощность светодиодных лент.

Последовательное соединение

При последовательном соединении нескольких светодиодных лент может возникнуть проблема с падением напряжения, и чем дальше светодиодные ленты от источника питания, тем тусклее они будут.

Подробнее о падении напряжения можно прочитать Что такое падение напряжения на светодиодной ленте?

Параллельное соединение

Непостоянная яркость светодиодных лент недопустима. Чтобы обойти это, вы можете подключить несколько светодиодных лент к блоку питания параллельно.

Вывод

Подводя итог, можно сказать, что подключение светодиодных лент к источнику питания — это простой процесс, который можно легко выполнить с помощью соответствующих инструментов и некоторых знаний. Независимо от того, устанавливаете ли вы светодиодные ленты для акцентного освещения или в рамках более крупного проекта домашней автоматизации, этот блог поможет обеспечить безопасную и успешную установку.

LEDYi производит высококачественные светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, чтобы получить светодиодную ленту премиум-класса и неоновую светодиодную ленту, свяжитесь с LEDYi как можно скорее!

• LinkedIn
• Facebook
• Twitter
• Еще

90 002 Есть вопросы или пожелания? Мы хотели бы услышать от вас! Просто заполните форму ниже, и наша дружная команда ответит как можно скорее.

Как подключить светодиодную ленту к источнику питания — EP Designlab LLC

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить соответствующую мощность.

вход на светодиодную ленту, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечьте электрическую совместимость светодиодной ленты и источника питания y

Большинство светодиодных лент работают от низковольтного постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.





Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

 Если оба эти условия соблюдены, с электрической точки зрения все готово.

  Схема подключения светодиодной ленты Waveform Lighting

  Далее нам необходимо проверить, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.





Как интерпретировать эту диаграмму:

  Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

  Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

  Фотография и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Начнем с блока питания. тип разъема на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока:



В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть, а только два провода, отмеченные красным и белым: но методология подключения будет другой, поэтому обязательно определите это, прежде чем двигаться дальше.

  Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

  Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



 В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

  Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

  См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

  Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) провод выход постоянного тока источника питания к (-) медной контактной площадке.

  Преобразование медных контактных площадок в провода

  Если вы разрезаете светодиодную ленту на более короткие сегменты, вы, скорее всего, получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видео сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

  Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.



  Вот так за считанные секунды можно превратить медные площадки на конце сегмента светодиодной ленты в провода.

  И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.
