Как запитать светодиодную ленту от батареек?

Смотрите также обзоры и статьи:

Светодиодное освещение все больше входит в наш обиход, приживается в качестве основной технологии по производству осветительных элементов, представить современный дизайн жилого помещения без экономных светодиодов на сегодня уже практически невозможно – их положительные и выгодные качества с лихвой перекрывают все иные разновидности источников света – галогенные, накаливания, люминесцентные.

К тому же, малый размер SMD позволил создать новый вид осветительного прибора – светодиодную ленту – гибкую печатную плату с вмонтированными диодами и полупроводниками длиной максимум пять метров, который подойдет для освещения любого пространства. Наименьших трудностей представляет купить светодиодную ленту в Киеве, столице Украины, т.к.в таком крупном мегаполисе этот вид эргономичных источников света представлен весьма широко.

Однако вместе с тем многих интересует вопрос того, как работают такие шлейфы? Можно ли их подключать к сети напряжения 220 вольт или же им требуется специальный трансформатор или блок питания? И можно ли организовать подключение светодиодной ленты к батарейке? На все эти вопросы мы постараемся ответить ниже.

Где используется данный источник света?

Светодиодная лента играет значительную роль как ведущая форма осветительных устройств в организации дизайна салонов автомобилей, складских помещений, жилых квартир и домов, в оформлении праздничного убранства кафе и ресторанов или создания романтической и непринужденной обстановки. Она всегда актуальна благодаря своей универсальности – белый свет от ярких шлейфов с легкостью заменит основной источник света, распределив по-новому свет, монохромные ленты пригодятся в креативном оформлении развлекательных заведений, а RGB станут незаменимыми в цветовых представлениях и сценических перформансах.

Светодиодная лента, кроме выгодного дизайна, весьма удобна в применении – тыльная сторона печатной платы оснащена двусторонним скотчем, что позволяет крепить ее на любую поверхность, в том числе и неравномерную. Ее можно подключить к диммеру, контроллеру, а также можно светодиодную ленту подключать к батарейке. Светодиоды полностью безопасны для человека, не влияют на зрение даже при долгом воздействии, не содержат в своем составе вредных веществ и не производят излучений в инфракрасном или ультрафиолетовом спектре, не требуют специальной утилизации и могут работать до ста тысяч часов без заметного снижения яркости.

Как же подключить шлейф к аккумуляторному источнику энергии?

Обычно такая полоска работает либо напрямую через стабилизатор напряжения от сети питания 220 вольт, либо через блок питания с понижением напряжения до 12 или 24 вольт. Как же запитывать светодиодную ленту от батареек? Есть два наиболее распространенных способа. Оба они пригодятся, если до источника света далеко, использоваться шлейф будет не долго, например, вместо подсветки новогодней ели привычной гирляндой и т.п.

Кроме того, вам не потребуется определять мощность устройства и ее соотношение с полоской, не нужно тянуть провода и подключать дополнительные элементы. Однако, помимо очевидных плюсов и малого размера, есть в том, чтобы подключать диодную ленту к батарейке, и некоторые нюансы.

Это, как минимум, короткое расстояние, малая мощность, из-за которых можно подключить лишь небольшой отрезок ленты. Зато можно организовать освещение в шкафах, нишах, полках, картинах, аквариумах, на праздничной одежде, в погребе, на велосипеде и т.д.

Какие батарейки выбрать?

Емкость батареек при этом является ключевым фактором. Нужно выбирать помощнее. При этом лучше, чтобы это были перезаряжаемые источники питания, так более долговечно будет осуществляться такая подсветка.

Выберите батарейки («Крона», пальчиковые, мини-пальчиковые, «таблетки»), сумма напряжения которых при последовательном подключении будет равна 8-12 вольтам. Такого напряжения хватит на полуметровую ленту. Нужен также паяльник, флюс, припой, медные провода до 0,75 квадратных миллиметров, а также тумблер-кнопка.

Припаиваете провода к батарейке, зачистив поверхность, в последовательности минус к минусу, а плюс к плюсу. Тумблер присоединяете к плюсовому. Вот и все, правда непрерывно она проработает всего 30-40 минут. Во втором способе можно организовать батарейки в цельный контейнер и припаять его – результат схожий. Необходимо в данном случае взять коннектор и подсоединить зарядку от аккумуляторов им к проводам по полярности. После выхода из эксплуатации одних, можно легко вынуть все и заменить на другие, без пайки и задействования паяльника.

Где выгодно светодиодную ленту купить?

Приобрести световой шлейф возможно в большинстве крупных промышленных супермаркетов, магазинах для ремонта и оформления дизайна, специализированных салонах света и просто на рынке. Альтернативным источником по продаже Led-приборов являются интернет-магазины, в которых представлен широкий выбор продукции по наименьшим ценам. Невысокая стоимость при неизменном качестве достигается путем отсутствия помещения для магазина – витрина размещена непосредственно на официальном сайте, выбор осуществляется удобно, быстро и в комфортных для клиента условиях, а доставка осуществляется в кратчайшие сроки.

Светодиодная лента, купить которую можно с наименьшими усилиями и тратой времени, потребляет электроэнергии на 90% меньше обычной лампы накаливания, что делает ее наиболее привлекательным с точки зрения существенной экономии ресурсов элементом освещения. Светодиоды прочно поселились в светильниках и профилях офисов, квартир, складских помещений, супермаркетах, больницах и даже городском освещении – это выгодно, уместно, надежно и долговечно.

Конечно, стоимость светодиодной ленты значительно превышает привычные колбовые источники света, ведь ее ресурс рассчитан на длительное пользование, однако и здесь можно значительно сократить расходы на приобретение, обратившись к сайту ведущих интернет-магазинов Украины.

Опубликовано: 2020-11-07 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Эксперименты с подключением | Ledcountry.

ru

Произвести эксперименты с подключением LED ленты совсем не сложно, имея навыки обращения с простыми инструментами и обладая элементарными знаниями в области электротехники. Важно четко представлять, каким образом будет производится монтаж осветительного оборудования, как и от чего оно будет запитано. Предварительно составленная схема поможет:

• верно рассчитать эксплуатационную мощность всей системы и отдельных ее элементов;
• грамотно распределить световые потоки;

• существенно сэкономить денежные средства и собственные усилия.

Для качественной работы LED схемы очень важно выбрать надежный источник питания. И это не обязательно должен быть адаптер. Зависимо от ситуации очень часто используются батарейки, звуковые колонки, компьютер и даже выключатель. Рассмотрим подробнее каждый из возможных вариантов.

Как подключать светодиодную ленту к батарейке либо аккумулятору

Ни для кого не секрет, что LED ленты потребляют очень мало электроэнергии. Достаточно всего 12 В напряжения, чтобы обеспечить работу 1 погонного метра светящейся полосы. С этой целью можно применить обычные батарейки, свинцовые либо литиевые аккумуляторы.

Чтобы подсоединить LED-ленту к аккумулятору, важно точно определить заданную мощность драйвера с запасом или подогнать длину ленты под имеющийся аккумулятор. Присоединение лучше производить с помощью обычного паяльника. Место стыковки надо защитить герметиком или изолентой.

Как подключить светодиодную ленту через выключатель

Когда для LED подсветки предполагается задействовать бытовую электросеть с напряжением 220В, то без понижающего трансформатора здесь не обойтись. Но, чтобы создать дополнительные безопасные условия пользования, надо

подключать светодиодную ленту к выключателю. Главное верно выбрать для него место:

• выключатель 220 В монтируется в электрическую цепь перед блоком питания;
• адаптер следует устанавливать как можно ближе к светодиодной плате во избежание увеличения сопротивления в сети;

• длина питающего кабеля за силовым блоком не должна быть более 7 метров.

Последнее условие можно изменить в сторону увеличения использованием многожильного медного провода с улучшенной способностью пропускать ток.

Как подключить светодиодную ленту к звуковым колонкам

Этот способ обычно применяют, когда необходимо усилить или дополнить музыкальное звучание световыми эффектами. В данном случае блок питания совсем не нужен, так

как подсоединение светодиодной ленты выполняется к колонкам следующим образом.

Сначала надо выяснить величину выходной мощности от усилителя, исходя из которой рассчитывается возможная длина платы. Присоединение проводков от светодиодной платы к колонке производится пайкой к контактам, которые направлены к динамикам. Дополнительно в цепь можно вмонтировать диммер для возможности регулировки силы светового потока в зависимости от мощности звучания. LED ленту можно располагать как внутри колонки, так и по ее наружному периметру.

Как подключить светодиодную ленту к ПК

Сегодня в тренде компьютерной моды – моддинг системного блока. Для чего устанавливаются прозрачные вставки в стенки корпуса и, конечно, LED подсветка. Саму плату с диодами и резисторами разместить несложно, поскольку она выполнена на самоклеящейся основе.

Но как подсоединять светодиодную ленту к ПК нужно понять. Блоки питания системника имеют разные выходы, среди которых следует найти SATA с 12 вольтовым напряжением. Чаще всего он играет роль штепселя, а к ленте припаивается подходящая розетка.

Светодиодные ленты нашли широчайшее применение в различных сферах жизнедеятельности человека. Украшайте жилища, офисы, предметы мебели… да все что угодно, а интернет-магазин Ledcountry.ru готов предоставить вам как готовые наборы, так и отдельные виды осветительной продукции.

2 способа – как подключить светодиодную ленту к батарейке

Очень часто LED лента подсоединяется через специализированные блоки питания. Они понижают и выпрямляют сетевое переменое напряжение 220В до нужных 12В или 24В, все зависит от вида и марки изделия.

Но можно все это дело присоединить и от обычной батарейки или их связки из нескольких штук.

У классического трансформатора существует несколько не явных при первом взгляде минусов:

во-первых, его необходимо правильно выбрать и высчитать соответствующую мощность

Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло освещать, так и не вышедши на полную яркость.

непростая схема подсоединения

Тем более это можно отнести к подсветке с дополнительными усилителями, контроллерами и т.п.

куча проводов, которые необходимо тащить от трансформатора через всю комнату до места подсоединения к ленте

Плюс не забудьте про провода 220В – от распредкоробки или выключателя, которыми нужно присоединить сам источник питания.

необходимость наличия рядом переменного напряжения 220В

размеры и размеры

Если это потолочная подсветка, то постоянной болью головы поднимается вопрос – куда же скрыть эту абсолютно не маленьких размеров коробочку. Очень часто приходится мастерить специализированную нишу.

Собственно исходя из данных недостатков, многие и думают про подключение LED подсветки через батарейки. Сразу вырисовываются преимущества подобного решения:

такой лентой светодиодов можно осветить даже те помещения, где как таковой отсутствует напряжение 220В (автогараж, сарай, дача без света)

выходит удобная и безопасная подсветка в кухонной комнате (а именно поверхности для работы столешницы)

тут же нет необходимости прокладки десятков метров не необходимой проводки

ну и больше не надо ломать голову, куда же скрыть этот большой, нелегкий блок

Впрочем такое подключение светящейся ленты имеет собственные ограничения. И использовать его можно не везде и не всегда.

При большой длине Светодиодные ленты, к примеру освещение по периметру дома или комнаты больших размеров, все таки придется применять обыкновенный блок питания с обычным сетевым напряжением 220V.

Так где же можно использовать ленты дюралайт от батареек?

Это могут быть как шкафы в спальной комнате (с одеждой и обувью), так и в кухонной комнате (с посудой и разными кухонными принадлежностями).

полки для книг или картины

Такая подсветка уже не будет портить внешний вид полотна уродливыми проводами, а исключительно выделять его красоту.

гаражные помещения меньшей площади

подвал в гараже или сарае

Тут на полную проявляется важное преимущество подсветки от батареек – автономность и независимость от переменного сетевого напряжения.

кратковременная подсветка помещений при ситуациях на случай аварий и полном отсутствии электрического снабжения в квартире или доме

подсветка поверхности для работы в кухонной комнате, подсветка комнаты с ванной или балкона

Только не забудьте в данном случае применять LED ленту защищенного от влаги и герметичного выполнения с защитой IP 55,65.

сценическая одежда для выступлений

тренажеры для занятий спортом, велосипеды

салоны автомобилей

Дополнить способы использования вы можете лично, все зависит от ваших фантазий и потребности.

Самым основным требованием запуска и очень длительной работоспособности светящейся ленты от батареек, будет мощность и уровень заряда (емкость) источника питания.

При этом применять можно любые типы и виды батареек, также и аккумуляторные. Причем этот вариант даже намного предпочтителен.

во-первых такой источник будет многоразовым

Завершается заряд, батарейку отсоединяете, подзаряжаете и пользуетесь подсветкой дальше. В своем большинстве, собственно аккумуляторные модели и лучше всего применять на кухне и в ванной.

Другими словами там, где кроме освещения со светодиодами, есть еще и классическое.

второе это экономически выгоднее

Нет необходимости сохранять залежи запасных батареек и вовремя докупать новые.

Использовать можно любые типы:

и даже таблетки

Главное, собрав их нужное кол-во, получить требуемые 10-12 вольт.

Для подсоединения вам потребуются такие материалы:

сами батарейки

Их суммарное напряжение при последовательном подсоединении должно быть от 8 до 12В. Присутствуют модели А23, они сразу идут на 12В.

Правда хватит такой емкости на очень короткие, маломощные кусочки ленты до 0,5м. При постоянной работе не больше 30-60 минут.

многожильные провода из меди сечением 0,5-0,75мм2

переключатель-тумблер

ну и естественно сама LED лента

Самым сложным моментом сборки и подсоединения будет пайка проводов к батарейке.

Порядок пайки следующий:

вначале необходимо хорошо почистить контакты

Берете кусочек шлифовальной бумаги или маленький напильник и бережно зачищаете слой находящийся сверху напыления с плюса и минуса на батарейке.

залуживаете концы проводов из меди

наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусу

Если это кратковременная и очень маломощная подсветка, то некоторые не парятся с паяльником, а просто предоставляют контакт на батарейке за счёт магнитиков.

На некоторых моделях батареек есть даже отверстие, куда можно заранее вставить проводок.

то же самое проделываете с кнопкой или тумблером

Лишь через него пропускаете только один кабель (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.

пайку проводов на ленте дюралайт необходимо исполнять с необходимым соблюдением полярности

Плюс на ленте дюралайт в большинстве случаев подписывается +12V или же просто ”+”. Минус – ”GND”. На RGB подсветке все цвета являются минусовыми контактами.

Чтобы выполнить более универсальное устройство, взамен смотанных между собой изоляционной лентой батареек, лучше применять, говоря иначе кассету или контейнер.

Это уже практически готовый сменный корпус. Порой даже с проводами.

Все что вам остается, это припаять тумблер к плюсовому выходу.

Просто меняете их, вытаскивая из собственных мест для посадки и устанавливаете иные. Причем собрать такую схему можно на несколько уровней напряжения.

Если проводков на кассете нет, то прикупите специализированные контакты.

Аналогичным образом вам уже не придется иметь дело с пайкой проводов к самим батарейкам. Кстати, для подсоединения проводов к ленте дюралайт, также совсем не нужно иметь паяльный аппарат.

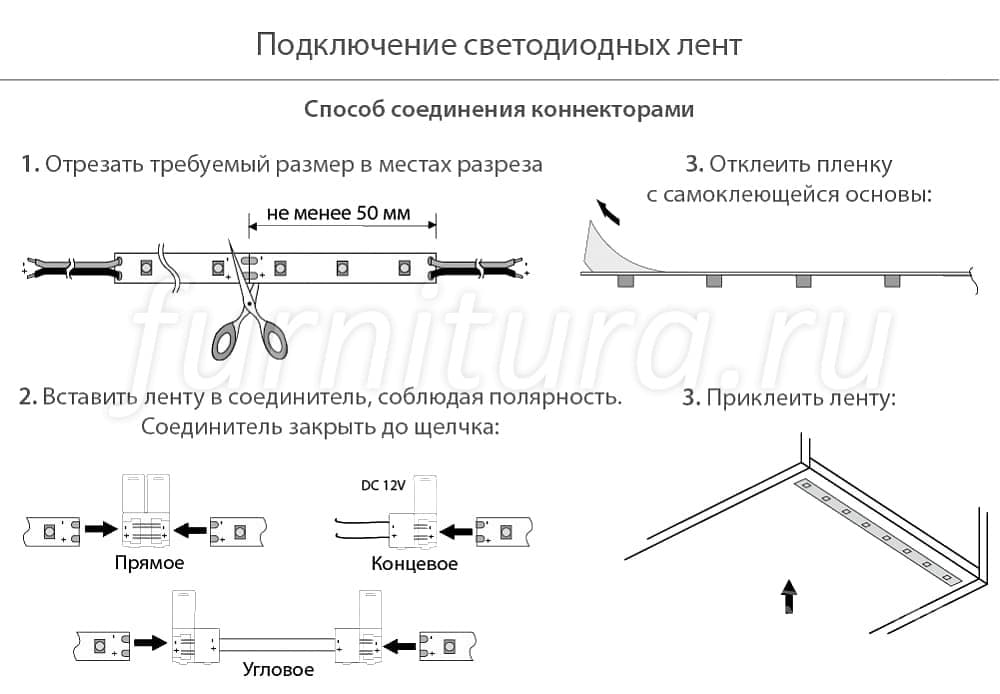

Воспользуйтесь коннекторами.

Их есть многообразное кол-во. Причем не только для подсоединения ленты с лентой, но и для подачи на нее питания.

Как приблизительно сосчитать, какое количество времени будет работать та или другая LED лента на батарейках и какие батарейки под нее разумнее выбрать?

Для начала вам необходимо узнать наименование самой ленты и какие светоизлучающие диоды в ней применяются. Вбиваете эту марку в Google и ищите параметры.

Допустим, ток который потребляется одного светоизлучающего диода Трехцветной светодиодной ленты, во время работы одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже может достигать 54мА.

Дальше подсчитываете, сколько подобных светоизлучающих диодов будет в вашей подсветке. И умножаете этот ток на их кол-во.

К примеру, при 50 диодах и свечении ленты на самой большой мощности, общий ток который потребляется как правило составит – 2700мА.

Очень важная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых распространенных моделях составляет 2600мА/ч. Есть больше и меньше. Данные цифры означают – эта подсветка на батарейках 18650 при токе употребления 2600мА, будет постоянно светиться около 1 часа.

Если ток который потребляется превосходит минимальный ток разряда аккумулятора, исходя из этого и лента будет гореть намного меньший промежуток времени, и наоборот.

Иначе батарейки быстро ухудшаться.

Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:
         – лента не светиться полностью;
         – лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.

Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!
Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?
Заранее, большое спасибо!

Александр

Уважаемый Марк!
Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.
Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.
У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.
А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.
Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.
Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.
Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.
Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.
Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.
Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.
В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.
Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!
Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.
Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.
Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.
Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).
Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.
Что может быть, в чем причина?
Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!
Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.
Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.
Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.
Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.
Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!
Появилась проблема с лентой (видимо, все же с контроллером).
Все цвета горят, все исправно горит и мигает, но. ..
В какой-то момент при переключении цвета – лента начала неправильно смешивать цвета.
Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.
Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!
Вы абсолютно правильно определили неисправность, виноват контроллер.
Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.
Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.
Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.
Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Сергей 14.08.2021

Здравствуйте, при включении контроллера светодиодной ленты постоянно тускло горит синий цвет. Свечение синим цветом ленты остается даже при выключении, остальные цвета работаю нормально, в чем может быть причина?
Заранее спасибо.

Александр

Здравствуйте, Сергей.
Судя по описанию, вероятнее всего происходит утечка в ключевом транзисторе или неисправен микропроцессор.
Для проверки нужно поменять местами провод, идущий от контроллера к синему цвету ленты B с любым другим. Если стал тусклым другой цвет, значит причина точно в контроллере.
Для выяснения виноват микропроцессор или транзистор, нужно поменять местами сигналы, идущие с микропроцессора на управляющий вход транзистора, обычно это затвор, на который сигнал подается через резистор. Для этого можно по одному концу резистора отпаять или перерезать дорожки и бросить перемычки.
Но перед этим стоит попробовать вынуть из пульта батарейку, измерять напряжение на ее выводах и в случае выработки ресурса, заменить. Вставлять батарейку надо секунд через 15. Может произошел сбой в программе микропроцессора и после перезапуска его работа восстановится.

Питание светодиодных лент от аккумулятора

Светодиодные лампы

невероятно энергоэффективны по сравнению с лампами накаливания. Они не потребляют столько энергии от источника. Типичная одиночная светодиодная лампа потребляет 20 мА (миллиампер). Это означает, что он может потреблять 20 мАч (миллиампер-час) за один час. Если бы вы использовали батарейку типа «таблетка» емкостью 220 мАч для питания одной светодиодной лампы, она проработала бы ее в течение 11 часов.

Как упоминалось ранее, чем выше емкость вашей батареи, тем дольше будет время до потери заряда.Используя тот же пример, приведенный выше, если вы используете батарею AA емкостью 2400 мАч вместо круглой батареи 220 мАч, она может питать ту же светодиодную лампу в течение 120 часов.

• Расчет мощности

Чтобы рассчитать, как долго батарея может прослужить от полностью заряженного состояния, определите потребляемую мощность вашего светодиодного светильника и емкость аккумулятора мАч.

Потребляемую мощность разветвителя можно найти в описании продукта.Он выражается либо в ваттах (Вт), либо в амперах (А).

Какие бы единицы ни использовались, вам необходимо преобразовать их в миллиамперы (мА). Если мощность указана в ваттах (Вт), разделите число на напряжение светодиодной ленты (12 В или 24 В). Умножьте результат на 1000, чтобы преобразовать его в миллиамперы (мА). Если мощность указана в амперах (A), умножьте ее на 1000, чтобы получить значение в миллиамперах (мА). (мА = Вт / В x 1000)

После измерения потребляемой мощности стрипом в мА проверьте емкость аккумулятора в миллиампер-часах (мАч).Это должно быть легко заметить где-нибудь на его теле. Чтобы в итоге получить ожидаемый срок службы батареи в часах, разделите емкость аккумулятора в мАч на потребляемую мощность стрипа в мА.

Например, мы используем литиевую батарею 12 В на 2500 мАч для питания светодиодной ленты 12 В мощностью 6 Вт; используя формулу I (ток) = P (мощность) / E (напряжение), мы получаем ток полосы:

• мА = P (мощность) / E (напряжение) x 1000 = 6 Вт / 12 В x 1000 = 500 мА
• 2500 мА / 500 мА = 5

Таким образом, полоса может длиться 5 часов.

• ПРИМЕЧАНИЕ: Мгновенная потребляемая мощность – Некоторые батареи имеют максимальный мгновенный предел силы тока. Чтобы избежать повреждения аккумулятора или сокращения срока его службы, убедитесь, что светодиодная лента не превышает максимального мгновенного ограничения.

Как подключить светодиодные ленты к батарее

Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

Подключение светодиодной ленты к батарее не так утомительно, как кажется.При наличии правильных инструментов и знаний о том, что делать, вы сможете настроить светодиодные фонари в кратчайшие сроки. Если вы не знаете, с чего начать, мы расскажем вам, как подключить светодиодную ленту к батарее, используя простую процедуру.

Как подключить светодиодную ленту к батарее

Если вы когда-нибудь окажетесь в ситуации, когда вам нужно самостоятельно подключить светодиодные ленты к батарее, не волнуйтесь. Эта простая процедура покажет вам все, что вам нужно знать, а также некоторые меры предосторожности, о которых следует помнить.

Что вам нужно

• Инструмент для зачистки проводов или нож
• Паяльники и припой
• Аккумулятор 12 В и зажим или разъем для аккумулятора
• Дополнительные провода
• Светодиодные ленты
• Двухпозиционный переключатель

Шаг первый: зачистите провод

Зачистите оба конца проводов. Начните с проводов со светодиодной лентой, затем с дополнительных кусков проводов и, наконец, с кабелей от разъема.

Шаг второй: соедините зажим аккумулятора с коммутатором

Переключатель поможет вам контролировать включение и выключение светодиодных лент.Без него полоска будет постоянно светиться, пока вы не отключите ее вручную.

Подключите положительный провод (красный) к одной клемме переключателя и припаяйте. Затем соедините оставшуюся клемму с одним концом красной линии (положительной) от лишних кусков провода. Скрутите черный провод от разъема к одному концу черного кабеля от дополнительного отрезка.

Шаг третий: подключение к светодиоду

Перед подключением убедитесь, что переключатель выключен.Затем подключите два конца проводов от разъема к положительному и отрицательному кабелю светодиодной ленты соответственно. Вы заметите цветовой код светодиодной ленты, который поможет вам соответствующим образом идентифицировать каждый терминал.

Шаг четвертый: подключение к аккумулятору

После правильного выполнения всех вышеперечисленных подключений пора прикрепить систему к клеммам аккумулятора. Убедитесь, что провода и зажимы аккумулятора совместимы. Присоедините красный провод к положительной клемме, а тот, что с черным проводом, к отрицательной клемме.

Шаг пятый: попробуйте подключение

Включите переключатель и посмотрите, загорится ли соответственно светодиод. Если вы выполнили описанные выше шаги правильно, светодиоды должны работать правильно.

Основные требования для подключения светодиодной ленты к аккумулятору

Перед тем, как пробовать эти соединения, вам необходимо вооружиться некоторыми базовыми научными знаниями. Это включает.

1. Требования к напряжению для вашего светодиода должны совпадать с напряжением вашей батареи
2. Емкости аккумулятора должно быть достаточно, чтобы поддерживать вашу систему освещения
3. Способ подключения между вашей батареей и светодиодом должен соответствовать

Как выбрать правильное напряжение для Ваше соединение

Voltage определяет, насколько сильна мощность, поступающая от вашей батареи.Чем выше напряжение, тем сильнее поток. По этой причине важно получить напряжение прямо перед подключением.

Наличие источника питания с уровнем напряжения выше требуемого для светодиодной ленты может повредить светодиод. Тем не менее, наличие источника питания с пониженным напряжением не обязательно повредит полосу, но может снизить яркость или вообще сделать систему не светящейся.

Наиболее распространенной комбинацией между светодиодными лентами и напряжением батареи является 12-вольтный постоянный ток, если не указано иное.Другие разновидности включают 9 вольт постоянного тока. Каждая батарея AA имеет 1,5 вольта, поэтому вы всегда можете объединить восемь из них в удобном держателе для батареек, чтобы создать источник питания на 12 вольт.

Как рассчитать мощность вашего подключения

Емкость определяет, какой ток держит ваша батарея в миллиамперах в час или ваттах в час (Втч). Он также указывает количество часов, в течение которых ваш источник питания может питать систему электрического тока, прежде чем она высохнет.

Чтобы рассчитать время, в течение которого полностью заряженная батарея может питать светодиодную ленту, вам необходимо базовое понимание математики.Вот как это сделать:

Для начала определите потребляемую мощность вашей светодиодной ленты. В большинстве случаев вы найдете его в листе технических характеристик светодиодного продукта внутри упаковки – он выражается в ваттах на фут или на метр.

Если информация представлена ​​в амперах (амперах), преобразуйте ее в миллиампер (мА), умножив указанное число на 1000. Однако, если значение указано в ваттах, разделите его на напряжение, например, 12 В, затем умножьте результат на 1000. Ниже приведены номинальные значения мАч для некоторых из наиболее распространенных типов батарей;

• Сухой элемент AA дает 400-900 мАч

• Щелочной аккумулятор AA дает 1700-2850 мАч

• Емкость стандартного автомобильного аккумулятора составляет 45000 мАч

После преобразования всего в миллиамперах, разделите значение батареи в миллиамперах в час. по значению светодиодной ленты в миллиамперах.Результат, который вы получите на этом последнем шаге, дает вам ожидаемую емкость аккумулятора в часах.

Какие типы батарей можно использовать для освещения светодиодных лент?

На рынке есть три распространенных типа батарей, которые могут эффективно питать светодиодную ленту. Их:

1,5 В AA или батарея AAA

Какими бы ни были требования к напряжению и току ваших светодиодных лент, вы всегда можете комбинировать их для получения устойчивой емкости. Номинальное напряжение этих элементов снижается по мере их использования до тех пор, пока они полностью не разрядятся.

Одна батарея AA имеет напряжение 1,5 и 24 мАч. Следовательно, чтобы получить 12 напряжений, их нужно восемь. Если вашему светодиоду требуется девять вольт, вам понадобится шесть таких батарей для освещения вашей системы.

Перезаряжаемый аккумулятор 3,7 В

Перезаряжаемые батареи бывают разных емкостей, в этой статье мы используем батарею напряжением 3,7 или 2000 мАч. Они распространены в простых гаджетах на вынос, таких как фонарики и фонари.

Одним из преимуществ этого источника питания является то, что вам не нужно время от времени их заменять.После того, как вы их купите, вам понадобится всего несколько минут, чтобы подзарядить и вернуть их в нормальное состояние.

Чтобы получить идеальный источник питания для светодиодной ленты, вам понадобятся три перезаряжаемые батареи 3,7, включенные последовательно, что позволяет преобразовать их в напряжение 11,1 вольта.

DC12V Аккумулятор или автомобильный аккумулятор

Стандартный автомобильный аккумулятор – самый большой из возможных. Батарея также является перезаряжаемой, поэтому она прослужит вам долгие годы. Он может питать любой светодиод с входом постоянного тока 12 В и работает дольше, чем AAA, AA или 3.7 аккумуляторных батарей.

Они бывают пяти различных типов в зависимости от конструкции:

• Залитые батареи
• Герметичные батареи
• Аккумуляторы VRLA
• Аккумуляторы AGM
Аккумуляторы
• GEL

Как долго аккумулятор будет питать мою светодиодную ленту?

Некоторые факторы определяют, как долго ваша батарея будет поддерживать светодиодную систему освещения. Некоторые из них,

Емкость аккумулятора

Общая аналогия заключается в том, что чем больше батарея, тем больше ее емкость.Поэтому вам следует приобрести батарею большего размера, предпочтительно батарею на 12 В постоянного тока, если вы хотите более надежный источник питания.

Продолжительность включения светодиодной ленты

Время, в течение которого вы оставите свет включенным, будет определять, на сколько хватит заряда батареи. Например, источник питания, который работает 12 часов в день, будет изнашиваться быстрее, чем аккумулятор, который светит одним и тем же светодиодом только 4 часа в день.

Возраст батареи

Этот коэффициент в основном применяется к перезаряжаемым типам, 12 В постоянного тока и 3.7 аккумуляторных батарей. По прошествии длительного срока службы батареи, как правило, теряют способность сохранять заряд в течение длительного времени. В основном это происходит из-за износа ячеек и терминала.

Если вы используете аккумулятор с жидким элементом, вы можете увеличить мощность, заменив аккумуляторную кислоту или долив дистиллированную воду. Однако, если вы используете какой-либо другой тип, например герметичные батареи, то единственное решение – приобрести новые, если они не выдерживают достаточного заряда после перезарядки.

При каких обстоятельствах я могу подключать светодиодные ленты к батарее?

Есть некоторые места, где у вас не будет легкого доступа к AC22OV или проводному подключению к электричеству.К таким ситуациям и местам относятся кемпинги, шкафы и системы освещения транспортных средств. Единственный вариант, который у вас будет здесь, – это купить портативный источник питания для светодиодов.

Во всем этом случае вам необходимо проверить требования к напряжению и емкости и посмотреть, совместимы ли они с блоком питания. Самая распространенная комбинация – это проводка от 12-вольтовой батареи к светодиодной ленте.

В процессе подключения используются те же советы по подключению, которые мы указали выше, а процедуры установки представляют собой простые процессы, выполняемые самим собой.Если вы не уверены, что делать с проводами, мы рекомендуем вам обратиться к специалисту, особенно по системе электропроводки автомобиля.

Итог

Для питания светодиодных лент необязательно подключение к электросети. Батареи могут правильно выполнять свою работу при условии, что вы используете источник питания, соответствующий спецификации мощности светодиодов. Приведенные выше простые шаги помогут вам, когда вы захотите подключить светодиодную ленту к батарее.

A Лучшая светодиодная лента с питанием от батареи

Ищете светодиодные ленты с батарейным питанием?

… Здесь то же самое.

Я не нашел ничего хорошего, в основном неполные решения, которые были завышены. Большинство вариантов имели тусклые светодиоды, отсутствие переключателя или гидроизоляции, плохой выбор монтажа и ограниченные цвета и возможности управления. Из того, что мне было нужно, многого не хватало, так что…

Перестал искать.

Вместо этого мы использовали наши собственные светодиодные источники и сами собрали комплект светодиодных лент с питанием от батарей; то, что включает в себя больше!

Если вы похожи на нас и хотите светодиодную ленту с батарейным питанием, то это:

• недорого
• поставляется в нескольких цветах и ​​возможностях дистанционного управления
• можно легко установить
• яркий
• водонепроницаемый

Тогда вы находитесь в нужном месте.Здесь я рассмотрю различные функции, чтобы вы знали, как выбрать лучшие варианты для вашего комплекта светодиодных лент с батарейным питанием.

Но сначала давайте рассмотрим некоторые приложения, чтобы понять, почему и где обычно используются светодиодные ленточные светильники с батарейным питанием.

Что касается меня, я искал светодиодные ленты с батарейным питанием, которые можно было бы использовать во всех темных областях моего дома, где нет легкого доступа к розеткам. Это было в таких местах, как туалеты, подвал и внутренние шкафы. На изображениях выше мы видели другие места, где использовались эти комплекты для разборки: кладовые, под раковинами, ящиками, под шкафами, в гаражах, в кемпинге и внутри транспортных средств.Общей темой является то, что место, где необходим свет, обычно не имеет легкого доступа к источнику питания. Поэтому в первую очередь следует подумать о включении лент.

Питание светодиодных лент от батареек

Во-первых, как питать светодиодные ленты от батареек АА?

Используемая полоса – это наша гибкая светодиодная лента, работающая от постоянного тока 12 вольт (В). Выходное напряжение одной батареи AA составляет 1,5 В _dc , но при последовательном подключении батарей к выходному напряжению можно прибавить.Таким образом, батареи 8AA, подключенные последовательно, будут выдавать 12 В _{постоянного тока} (8 X 1,5 = 12). Таким образом мы можем питать наши светодиодные ленты Flex от батареек.

Компонент 1 комплекта: Держатель батареи 8AA с переключателем

Держатель батареи: Итак, мы питаем светодиодные ленты от батареек AA внутри держателя батареи 8AA. Этот держатель батареи имеет размеры 4,76 дюйма (Д) x 2,31 дюйма (Ш) x 0,65 дюйма (В) и включает переключатель включения / выключения. Его можно использовать со стандартными батареями AA или аккумуляторными батареями, и он полностью закрыт двусторонней монтажной лентой с одной стороны с 6-дюймовым штекером 2.Вилка питания 1 мм, которую можно быстро отсоединить от планок или диммера (подробнее о вариантах диммирования позже).

Время работы: Батарейки 8AA обеспечивают много заряда и проработали эти полоски намного дольше, чем мы ожидали, но поскольку мы предлагаем две разные светодиодные ленты с выходной мощностью, время работы будет варьироваться в зависимости от того, какую из них вы выберете. Варианты полос, которые мы также рассмотрим более подробно позже, бывают стандартной или высокой плотности. Соответствующее время работы от батарей Duracell 8AA составляет 30+ и 15+ часов.Светодиоды никогда полностью не гасли, но по прошествии этого времени стали настолько тусклыми, что их нельзя было использовать без подзарядки или замены. Однако это время работы основано на том, что светодиоды работают на полную мощность, но многие из вас, как и я, добавят опцию диммирования, что означает, что вы можете запускать полосы с меньшей мощностью и получать больше времени работы.

Теперь, когда проблема решена, давайте поговорим о…

Светодиодные ленты с батарейным питанием

Для лент, опять же, требуется 12 В _{постоянного тока} , но давайте поговорим о других характеристиках и функциях, которые делают их идеальным выбором.

Компонент 2 комплекта: Гибкие светодиодные ленты

Нам нравятся наши светодиодные ленты Flex. Они покрыты защитной прозрачной силиконовой эпоксидной смолой, что делает их прочными и водонепроницаемыми (степень защиты IP65). На нижней стороне планки – двусторонняя термолента 3М для удобного крепления к поверхности. Отрезки полосы 20 дюймов в длину и достаточно гибкие, чтобы сгибаться и держаться по изгибам. В начале каждой полосы находится 6-дюймовый штекер питания длиной 2,1 мм, который подключается либо к диммеру, либо к держателю батареи, как описано ранее.Есть два варианта этой полосы: стандартной плотности и высокой плотности. Стандартная плотность – 30 светодиодов на метр, а высокая – 60 светодиодов на метр.

Варианты цвета: Светодиоды 5050 SMD внутри полос доступны в трех различных цветовых температурах белого и RGB. Более теплый белый (3000K и 4000K) цвет похож по оттенку на лампы накаливания и обеспечивает более мягкий свет, который, как мы видим, очень востребован для применения в домашних условиях. Однако более холодные цвета (6000K) более яркие и немного ярче, поэтому их часто используют на открытом воздухе и на рабочих местах, где требуется дополнительный свет.Для выбора цвета RGB требуется контроллер, который предоставляет более 15 различных вариантов цвета и функций, таких как: вспышка , стробоскоп, затухание и плавное изменение цвета .

Длина: Для каждого набора мы используем кусок полосы длиной 20 дюймов. Вариант стандартной плотности содержит 15 светодиодов, а полоса высокой плотности – 30 светодиодов. Если вы решите их укоротить, эти полоски можно разрезать каждые 4 или 2 дюйма соответственно. Можно добавить устройства большей длины и работать от одного и того же блока батарей, но время работы уменьшится.

Яркость: Поразительно, сколько света они излучают. Даже с диагональю всего 20 дюймов световой поток идеален для акцентного и рабочего освещения. Технически 20-дюймовая полоса стандартной плотности дает 150 люмен, а полоса высокой плотности – 215 люмен.

Это основы; мощность и светодиод. Теперь самое интересное – это возможность управлять светом.

Светодиодные ленты с питанием от батареи и пультом дистанционного управления

Мне нужны варианты затемнения для областей, которым требуется меньше света или разное количество света в разное время.Я также хотел, чтобы у людей была возможность повеселиться и переключить цвета с помощью контроллера RGB. Итак, мы предоставили вам варианты…

Компонент 3 комплекта: Контроллеры диммирования

Между батарейным блоком и светодиодными лентами у вас есть возможность включить контроллер и пульт дистанционного управления. Выше короткое видео, которое показывает, как наш беспроводной одноканальный контроллер затемнения проходит через его параметры, которые включают: настройки светоотдачи 100%, 50%, 25%, кнопки яркости плюс или минус, а также вспышку, стробоскоп, затухание и плавность.

Одноцветный: Этот контроллер недорогой, компактный и легко подключается к блоку питания и шинам через 2,1-миллиметровые вилки и розетки. За дополнительные 8,99 доллара мы настоятельно рекомендуем включить диммер в ваш комплект.

RGB: Если вам нужны разные цвета и вы выбираете светодиодные ленты RGB, вам также необходимо выбрать опцию контроллера RGB, чтобы вы могли правильно циклически переключать все цвета и параметры. Комплекты RGB подключаются напрямую к источнику питания и полосам.И, как упоминалось ранее, контроллер имеет 15 различных цветовых вариантов, кнопку включения-выключения, увеличение и уменьшение яркости и вспышку , стробоскоп, затухание и сглаживание .

Количество применений этого продукта ограничено только вашим воображением, так что дерзайте и попробуйте их. Некоторые удивились, особенно нам понравились музыкальные приложения, изображенные ниже. В этот пост включены ссылки на страницу комплекта, а также на отдельные части, если вы захотите тщательно изучить. Спасибо, удачи и будем рады видеть фотографии, комментарии или предложения!

Как запитать светодиодные ленты от батареек? > Etechbag

Вам может быть интересно, есть ли способ питания светодиодной ленты, который был бы портативным и надежным.Возможно, вы хотите установить его на свой велосипед, жилет или световую панель для бега / езды, и вам нужно что-то легкое и простое в установке. Как запитать светодиодные ленты от батареек.

Также может случиться так, что вам нужна только полная возможность перемещаться из одного места в другое без хлопот с прикрепленными к стене кабелями для светодиодных костюмов для шоу, концертов и других мероприятий.

Вы не поверите, но в наших высококачественных светодиодных лентах можно использовать батареи в качестве альтернативы удлинителю.

Напряжение и сила тока для светодиодных приложений (Как питать светодиодные ленты от батареек)

Батареи имеют разные размеры и формы, а также разные типы силы тока и напряжения, и они поставляются с разными элементами.

Каждая ячейка – это напряжение аккумулятора. Например, батарея 2S будет иметь две ячейки, что при добавлении 3,7 вольт на ячейку равно 7,4 вольт. Следовательно, батарея 3S будет иметь 11,1 вольт при номинальном напряжении.

Когда аккумуляторная батарея полностью заряжена, напряжение возрастает до 12,6 В для трехэлементной батареи, что является слишком большой мощностью для адекватного питания светодиодной ленты с номинальным напряжением 12 В постоянного тока.

Время работы (Как питать светодиодные ленты от батареек)

Вы, вероятно, задаетесь вопросом, как долго батарея будет работать в полосе. Существует множество переменных, таких как количество светодиодной ленты, которую вы используете, тип светодиода и время работы аккумуляторной батареи в миллионах часов.

По приблизительной оценке, каждые 250 мАч (миллиампер-час) будут питать 16.Полоса 4 фута для плотности 5-7, полоска одинарной плотности и полоска двойной плотности в течение 3-4 минут. Основываясь на этой оценке, вы можете рассчитать, какая батарея лучше всего подойдет для вашего приложения. Литий-полимерные (липо) аккумуляторы емкостью от 250 мАч до 8000+ мАч.

Почему мне нужно использовать аккумулятор для питания светодиодной ленты?

Батарея представляет собой светодиодную ленту с RGB-подсветкой. В некоторых местах непростая проводка, а питание 220 В переменного тока непросто в использовании. Всего несколько мест, таких как подвал, шкафы и буфеты, раковины, ящики, шкафы, гаражи, внутри кемпинга и внутри автомобилей.До этого места нелегко добраться. власть.

Как известно, некоторые светодиодные фонари могут работать от батарей. Так же, как фонарик, кемпинговый свет, какой-то декоративный свет, немного подарочный свет. Таким же образом мы можем использовать питание от батареи для нашей светодиодной ленты.

И иногда нам нужно создать демонстрационный комплект, чтобы показать наши светодиодные ленты клиентам. И это также не легкий доступ к власти. Поэтому нам нужно использовать аккумулятор в качестве источника питания.

Как подключить светодиодную ленту к аккумулятору?

Как известно, аккумулятор состоит из плюса и минуса.Для этого нам просто нужно подключить светодиодную ленту к плюсу аккумулятора, а отрицательный вывод – к минусу аккумулятора.

И подключаем к АКБ тумблер между полосой света и аккумулятором. Когда вам не нужно вести полосу света, вы можете выключить питание выключателем.

Как запитать полоску RGB от батареи?

Для некоторых украшений нам требуется светодиодная лента с изменением цвета, например светодиодная лента RGB. Тогда как использовать аккумулятор для питания светодиодной ленты RGB?

Прежде всего, нам нужно убедиться, что используемая полоса RGB соответствует напряжению 12 В постоянного тока.Затем мы можем использовать батарейный блок DC12V в качестве источника питания.

Во-вторых, подключаем контроллер RGB к плюсу батареи, а минус к минусу батареи.

В-третьих, вы подключаете светодиодную ленту RGB к выходу контроллера RGB.

Тогда заработает.

Сверху мы знаем, что метод подключения светодиодной ленты такой же, как и при использовании источника питания светодиодов. Вы можете просто заменить источник питания светодиодов на батарею.

Могу ли я использовать батарею для питания моего сенсорного освещения шкафа?

Некоторые люди могут захотеть установить светодиодные сенсорные светильники для шкафов под кухней.Делаем осветительные батареи, пока работаем на кухне. А сенсорный светильник для шкафа может быть чрезвычайно популярным продуктом.

Как мы все знаем выше, батарейный блок рассчитан на 12 В постоянного тока. Поэтому вам необходимо проверить, соответствует ли вход освещения шкафа датчика 12 В. Если на входе 12 В постоянного тока, метод подключения такой же. Просто подключите положительный и отрицательный полюс шкафа к батарее, положительный и отрицательный.

И я предлагаю вам использовать аккумуляторную батарею, поэтому, если батарея разряжена, вы можете зарядить ее.Это пойдет на пользу окружающей среде и сэкономит средства.

Как использовать светодиодные ленты в автомобилях?

Сейчас многие домашние мастера хотят украсить свой автомобиль разноцветными светодиодными лентами.

Мы знаем, что автомобильный аккумулятор – это аккумулятор, а его выходная мощность составляет 12 В постоянного тока. Итак, однажды мы используем светодиодную ленту внутри автомобиля. мы хотели бы знать, какой провод от аккумулятора положительный, а какой – отрицательный. Если вы не разбираетесь в автомобильной проводке, у вас есть аккумулятор, чтобы водить машину в автомагазины, а затем подключать проводку.

Как долго может прослужить светодиодная лента с питанием от аккумулятора?

Как известно, батарея большая, большая емкость. Затем, когда вы используете ту же светодиодную ленту, батарея большего размера будет работать в течение более длительного периода времени.

Если вы используете одну и ту же батарею, чем меньше мощность светодиода, тем дольше будет использоваться батарея.

Как и в наших мобильных телефонах, при использовании нового телефона аккумулятор может работать в течение 2 дней. После 1 года использования его можно использовать только 1 день.Тогда, как и в случае с батареей полоски, новая батарея будет использовать дольше, а старая – меньше.

Также читайте – Можете ли вы спать с включенным светодиодом.

Заключение (Как подключить светодиодные ленты к батареям)

1, аккумуляторная полоса питания может легко. И его легко использовать там, где нет простой проводки.

2, батарейки AA, аккумуляторные батареи 3,7 В и батареи постоянного тока 12 В подходят для светодиодных лент.

3, Аккумуляторная светодиодная лента обычно используется так же, как и светодиодная лента.Вы можете подключить димеры, контроллеры RGB, контроллеры CCT, датчики и многое другое.

4, светодиодная лента для батареи может быть изготовлена ​​на заказ. Так что, если у вас есть идея для этой светодиодной ленты на батарейках, вы можете связаться с LightStack. Нам всегда рады.

Спасибо за чтение -Как подключить светодиодные ленты к батареям.

STÖTTA Светодиодная лента для освещения шкафа с датчиком, на батарейках, белая, 28 дюймов

Работает хорошо Б.Великолепный свет.5

PerfectSteve B. Эти огни действительно хороши. Вы их не видите. Обрезал шнур. Они добавляют много приятного яркого света.5

никогда не работал должным образом Кэтлин свет никогда не работал должным образом ярче.4

Отличный продукт Джуди Р. Я пробовал другие осветительные приборы с батарейным питанием, но они никогда не излучают очень сильный свет.Это дает отличный свет под кухонными шкафами … почти так же хорошо, как проводное освещение. Пока батарей хватило на пару месяцев, и они все еще держатся. Очень проста в установке.5

Отличный свет Мелинда Б. Хороший размер, как и функция автоматического включения, приятный мягкий свет, не слепящий.5

Плохо работает Майкл Это отличная идея, но не очень полезная. Батареи быстро разряжаются, а датчик не всегда работает. неисправен и не горит при включении.Ikea нужно убрать эти продукты, они просто разочаровывают. Стоимость времени и усилий – это не цена работы этих фонарей. Держитесь подальше.1

Не оставайтесь на DFW Shopper Дисплей магазина и упаковка наводят на мысль, что эти огни будут гореть, когда выключатель света находится в положении ON. Есть три позиции; ВКЛ, ВЫКЛ, АВТО. Исходя из этого, мы предположили, что если свет был в положении ON, он останется включенным, а если он был в положении AUTO, он будет включаться и выключаться в зависимости от датчика.Не так. В этом положении свет не горит. Фонарь кажется хорошим, его очень легко установить, и он требует батарейки, что приятно. Просто ознакомьтесь с функциями и вашим приложением перед покупкой.3

Glenn67 Я бы порекомендовал этот продукт.5

Большинство отзывов кажутся дезинформированными, это здорово! B BillingsЭто отличный маленький свет. Сейчас у меня есть шесть из них, и некоторым из них по несколько лет. В нескольких обзорах говорится, что это движущиеся огни, и это не совсем так.Их устанавливают относительно близко к дверце шкафа. Затем при открытии двери датчик включает свет. Через несколько минут он выключится, и лучший способ его включить – это закрыть дверцу и снова открыть ее. Работает каждый раз. Срок службы батареек составляет около 12-18 месяцев в зависимости от использования. И, наконец, инструкции немного странные, но все инструкции в Ikea представляют собой небольшую загадку. Он всегда напоминает мне, что я был ребенком с Лего … 5

Неправильные инструкции Маяки Мне это нравится, но я не мог понять, как его установить.Мой сосед помог мне, и я продвинулся к инстилляции5

Не стал бы покупать снова. Главный врач вообще не производит достаточно света.2

Датчик недостаточно силен / рычаги не защищены Дэниел Л. А. Недавно купил этот светильник и не рекомендую его. у света есть датчик движения, который недостаточно мощный, чтобы обнаруживать движение. Мне нужно было находиться в пределах 6 дюймов, чтобы датчик обнаружил мое движение, чтобы свет включился. Хотя я был разочарован, я нормально использовал переключатель вручную, к сожалению , зажимы, используемые для удержания света на месте, были недостаточно надежными, чтобы я мог даже использовать переключатель вручную, поскольку свет скользил слева направо.По сути, свет был практически непригоден для использования из коробки.1

Дешевый, но не такой, как ожидалось продуктEv104Я немного разочарован, потому что датчик не работает так, как я хотел.4

Отсутствует оборудованиеJavlizВнутри упаковки не было монтажного оборудования. Пустая трата денег1

Отличные легкие, но ужасные инструкции! Сисси-баварская принцесса, я использую его в своей кладовой. Работает отлично, как и ожидалось, но в инструкции было буквально одно изображение, чтобы выяснить, как прикрепить его с помощью прилагаемого зажима.Мой муженек тоже не мог этого понять. Наш сын наконец-то это сделал (он инженер!) Инструкции необходимо улучшить4.

16 Хорошо оцененных светодиодных лент с питанием от батарей

В наши дни есть очень крутые технологии, и светодиодные ленты определенно попадают в эту корзину. Комплекты, подобные тем, которые раньше стоили сотни долларов, теперь легко доступны, позволяя преобразовать жилое пространство независимо от бюджета. Если вы хотите улучшить свой дом или автомобиль, светодиодные ленты с питанием от аккумулятора из этого списка помогут вам в выполнении работы.Вы пользовались продуктом, которого здесь нет? Дайте мне знать в комментариях внизу страницы!

---

Давайте перейдем к делу! Вот несколько отличных комплектов, которые вы можете подобрать для своего следующего проекта светодиодного освещения. Я выбрал только те комплекты, которые хорошо оценены пользователями или которые я пробовал сам. Я разделю это на разные стили доступных наборов светодиодных лент:

---

Типы светодиодных лент с питанием от батарей

Светодиодные ленты на батарейках (базовый белый)

Начнем с простейшей категории светодиодных лент с батарейным питанием, которые вы можете купить.Эти полосы представляют собой буквально белую светодиодную полосу, которая питается от аккумуляторной батареи. Никаких лишних изысков, пульта дистанционного управления, выбора цвета, только основы. Это хорошие варианты, если вам нужен простой белый свет, который можно включать или выключать от аккумуляторной батареи.

Geekeep 2-метровая холодная белая светодиодная лента с аккумулятором

Светодиодная лента Geekeep 2M с аккумуляторным блоком – это простое решение для светодиодного освещения с питанием от аккумуляторной батареи. Как и во многих других комплектах, батарейный блок этой световой полосы питается от 3 батареек типа AA.

Обычно этот тип световой ленты может включать освещение под полкой или под шкафом. Кроме того, простота этого набора делает его достаточно универсальным, чтобы подойти для других ситуаций. Вы можете, например, повесить его на рождественскую елку или интегрировать в свой костюм или украшения на Хэллоуин.

Светодиодную ленту в этом наборе можно обрезать по размеру для вашего светодиодного освещения. Это еще одна функция, которую вы увидите во многих наборах из этого списка.

Кроме того, сама полоса защищена водонепроницаемым покрытием, которое изолирует ее от умеренного воздействия воды. В частности, полоса имеет степень защиты IP65. Степень защиты IP65 означает, что полоса защищена от «струй воды под любым углом».

CoolBag 5-метровая светодиодная лента с питанием от батареи

Батарейный блок этой полосы питается от 3 батареек AAA. Что хорошо в светодиодной ленте CoolBag, так это ее удлиненная (5 метров) полоса за такую ​​цену.

Практически все полосы в этом списке устанавливаются с использованием самоклеящейся основы 3M на обратной стороне полосы.Просто очистите место, где вы хотите установить полоску, снимите восковую бумагу, которая защищает клей, и прижмите полоску к поверхности, где вы хотите, чтобы она приклеивалась.

Как и лента Geekeep, светодиодная лента CoolBag может быть разрезана и имеет водостойкое покрытие. Светодиодная лента CoolBag с батарейным питанием, как и лента Geekeep, может подвергаться воздействию воды, но не погружаться в нее.

Dmeixs 2-х метровые светодиодные ленты с аккумуляторами (2 шт.)

Если вам нужно несколько световых полос этого типа, Dmeixs – это доступный вариант из 2 упаковок.Если вы закажете этот комплект светодиодного освещения, вы получите (2) светодиодные ленты 2M и (2) батарейный отсек, которые можно установить отдельно.

Как и другие основные белые светодиодные ленты, показанные выше, ленты Dmeixs защищены покрытием со степенью защиты IP65, и их можно разрезать в соответствии с вашим светодиодным освещением. Для питания этого комплекта вам понадобятся 3 батарейки типа AA.

Светодиодные ленты с питанием от батарей (RGB)

Следующий комплект очень похож на базовые белые светодиодные ленты выше, за одним большим исключением.Этот комплект имеет световую полосу RGB, что означает, что он может воспроизводить различные цвета, а не только белый свет.

iNextStation 2-метровая светодиодная лента RGB с питанием от батареи

Как упоминалось выше, полосовая подсветка iNextStation RGB может воспроизводить различные цвета и узоры. Эта светодиодная полоса имеет встроенный 3-кнопочный переключатель, позволяющий выбирать различные эффекты.

Используя встроенный переключатель, вы можете контролировать яркость света и скорость изменения рисунка.Кроме того, вы можете выбрать один из 20 «статических» цветовых режимов (красный, синий и т. Д.) И 21 «динамический» режим («вспышка», «водопад», «искра» и т. Д.).

Это отличный маленький набор по цене, который позволит вам выбирать из множества цветов и эффектов с помощью встроенного 3-кнопочного переключателя. Для этого вам понадобятся 3 батарейки типа AA.

Светодиодные полосы, поддерживающие питание от аккумулятора или от USB

У следующих двух вариантов есть отличная особенность. У них есть стандартный разъем USB (USB-A), который вы можете подключить либо к аккумуляторной батарее, либо к любому другому доступному USB-порту.

Это означает, что вы можете подключить эти фонари к задней панели телевизора или компьютера, к USB-порту в стене или использовать аккумуляторную батарею для питания ваших фонарей. Это немного открывает ваши возможности. В частности, пользователям этих фонарей часто нравится возможность подключить свои светодиодные ленты к аккумуляторной батарее. Давайте посмотрим на несколько вариантов в этой категории:

Haliang 2-метровая батарея или светодиодная лента с питанием от USB

Светодиодная лента Haliang длиной 2 метра получает питание от стандартного разъема USB (USB-A).Наличие USB-разъема действительно открывает ваши возможности с точки зрения того, что вы можете использовать для питания своей световой полосы.

Хотя вы можете питать этот свет от 4 батареек «AA» из прилагаемого батарейного блока, вы также можете использовать любой другой USB-порт для работы вашего фонаря. Многие люди используют перезаряжаемые блоки питания, чтобы светодиодная лента оставалась включенной дольше, не расходуя батареи.

Светодиодная лента этого набора обеспечивает белое «дневное» освещение от светодиодов и имеет защитное покрытие класса IP65 поверх светодиодных чипов.Для индивидуальной подгонки вы можете обрезать эту полосу по линии разреза, которая присутствует после каждого светодиода.

iCreating 2-метровая холодная белая светодиодная лента (питание от аккумулятора или USB)

Как и светодиодная лента Haliang, стандартный USB-разъем обеспечивает питание световой ленты iCreating. По этой причине вы можете подключить световую полосу либо к прилагаемому батарейному блоку, либо к USB-порту.

Если вы используете батарейный блок, стрип iCreating может питаться от 4 батареек «AA». Вы можете обрезать полосу по линии разреза через каждые 3 светодиода.Светодиодная лента излучает холодный белый свет и имеет покрытие класса IP65.

Одна хорошая вещь в этой полосе заключается в том, что рекомендуемые аксессуары доступны в списке Amazon. Если вы хотите подобрать 90 ° или проводные соединители, монтажные кронштейны или блок питания, вы можете сделать это напрямую у производителя полосы.

Покупателям нравится этот комплект. На момент написания статьи полоса iCreating получила оценку 4,5 из 5 от более чем 350 рецензентов.

Светодиодные полосы с батарейным питанием и датчиками движения

Очень распространенной функцией светодиодных лент с батарейным питанием является обнаружение движения.Светодиодные ленты с батарейным питанием и датчиками движения могут использоваться для множества приложений, в том числе:

• Освещение для гардеробной
• Освещение для белья
• Освещение под кроватью
• Освещение для шкафа
• Как ночник для ванной или прихожей

Безусловно, миллион вещей, которые вы можете сделать с питанием от батареи Светодиодные фонари с датчиками движения. Без лишних слов, вот отличный вариант из этого семейства светодиодных лент:

Светодиодная лента AIMENGTE 3 метра с датчиком движения

На рынке много светодиодных лент с питанием от батарей и датчиками движения.С учетом сказанного, думаю, будет сложно найти другую надежную 3-метровую светодиодную ленту с датчиком движения по такой цене.

Я лично использовал этот светодиодный ленточный светильник для проекта освещения туалета, и мне он очень понравился, особенно по цене. Четыре батарейки типа «AAA» питают эту световую полосу через отсек на контроллере обнаружения движения. Контроллер обнаружения движения – это небольшое устройство, которое крепится с помощью прилагаемой ленты 3M. По сути, вы находите место, где он может почувствовать ваше присутствие, и прикрепляете его к стене или полке.

На контроллере вы можете выбрать «всегда включен» или «контролировать движение». Кроме того, в настройке управления движением вы можете выбрать, хотите ли вы, чтобы устройство активировалось каждый раз, когда оно обнаруживает движение, или только когда в комнате темно. Наконец, вы можете настроить таймер на то, как долго свет будет оставаться включенным после обнаружения движения. Небольшой поворотный переключатель на боковой стороне контроллера позволяет установить задержку выключения.

Этот светильник поставляется со светодиодными лентами со степенью защиты IP65 и может быть разрезан по размеру вашего помещения.Как я уже упоминал, я использовал этот комплект светодиодного освещения у себя дома и был очень доволен результатами. Если вам не нужна светодиодная лента длиной 3 метра, вы можете взять ее с полосой длиной 1 или 2 метра за меньшую сумму.

Светодиодные нажимные фонари (с батарейным питанием)

Далее, нажимные светильники – это светильники, которые обычно используются под шкафами или стеллажами. Этот тип светодиодной световой ленты имеет переключатель включения / выключения, который вы нажимаете, чтобы активировать, следовательно: нажимные огни. Это удобно, когда вы хотите иметь возможность включать или выключать свет по своему желанию и не обязательно хотите, чтобы свет включался каждый раз, когда вы приближаетесь к этой области – или выключался, пока вы все еще работаете. .

В этой категории есть явный победитель: Luminoodle LED Push Lights.

Светодиодные фонари Luminoodle

Компания

Power Practical из Юты создала серию светодиодных лент Luminoodle. Светодиодные ленты Luminoodle – довольно популярный бренд, выделяющийся на рынке наклонного телевизионного освещения.

Три батарейки типа «AA» питают этот светодиодный нажимной фонарь (также называемый светом крана или щелчком), который поставляется со светодиодной лентой длиной 3 фута.Большая кнопка позволяет легко найти выключатель света, когда вы залезете под полку или шкаф, чтобы включить световую полосу.

Этот вариант светодиодного освещения, созданный для обеспечения приятного белого света под вашими полками и другими рабочими местами, доступен либо в дневном, либо в теплом белом цвете. Если вам нужно несколько из них, вы можете потратить меньше с упаковкой из 3-х штук:

приведенные в действие батареи светлые полосы с дистанционным управлением

Далее по списку идут светодиодные ленты с дистанционным управлением.Хотя вам часто нужно физически взаимодействовать с освещением, работающим от батареи, приятно иметь возможность управлять своим устройством удаленно. Например, если вы используете светодиодную ленту в качестве акцентного освещения или для освещения развлекательного центра, хорошо, что вам не нужно каждый раз вставать.

Давайте взглянем на два комплекта светодиодного освещения, которые поставляются с дистанционным управлением:

WOWLED Светодиодная лента RGB с батарейным питанием и 24-клавишным пультом дистанционного управления

Если вы ищете многоцветную светодиодную ленту с батарейным питанием, которой можно управлять удаленно, вы не сможете превзойти этот комплект по цене.Этот комплект очень доступен по цене и включает в себя 1-метровую светодиодную ленту RGB, аккумулятор и пульт дистанционного управления с 24 кнопками.

С помощью пульта дистанционного управления вы можете включать и выключать световую полосу, управлять ее яркостью и цветом или устанавливать один из 4 динамических режимов и управлять скоростью режима.

Как и многие другие светодиодные ленты, как вы уже догадались – лента имеет покрытие IP65, которое защищает ее от контакта с водой. Кроме того, вы можете обрезать световую полосу для получения индивидуального размера.Для питания этого осветительного комплекта WOWLED вам понадобятся 3 батарейки типа AA.

Barhootao 1-метровая светодиодная лента RGB с питанием от батареи и синхронизацией музыки (2 шт.)

Barhootao состоит из 2 комплектов светодиодных лент RGB длиной 1 метр, включая пульт дистанционного управления и батарейный блок для каждой 1-метровой светодиодной ленты. Что круто в этом комплекте, так это то, что на каждой полосе есть встроенный микрофон.

При использовании встроенного микрофона светодиодная лента будет пульсировать вместе с вашими мелодиями в музыкальном режиме. Это довольно крутая функция, если вы хотите иметь возможность использовать свои светодиодные ленты для вечеринок и собраний.Кроме того, на полосе Barhootao есть 4 различных музыкальных режима, которые вы можете выбрать для разных музыкальных настроек. Вы выбираете музыкальный режим с помощью пульта дистанционного управления.

Вам понадобится по 3 батарейки типа AA для каждой из двух полосок длиной 1 м в этом наборе. Кроме того, световые полосы имеют водонепроницаемое покрытие класса IP65 поверх светодиодов, и вы можете разрезать их после каждого третьего светодиода для индивидуальной подгонки.

Barhootao 2-pack – еще один комплект, о котором клиенты высоко ценят. Эта упаковка из 2 шт. Имеет устойчивые 4 шт.5 из 5 оценок от более 100 рецензентов (на момент написания).

Декоративные светодиодные полосы, волшебные огни и веревочные светильники

В этой последней категории представлены декоративные светодиодные гирлянды, гирлянды, глобусы и многое другое. Эти огни можно использовать внутри или снаружи вашего дома, но также могут использоваться для украшения особых случаев и событий, таких как свадьбы, вечеринки и праздники. Давайте взглянем!

Светодиодный светильник Dukora LED Fairy Light String

Dukora производит 3-метровую светодиодную гирлянду на батарейках, которую можно купить всего за несколько долларов.Это очень простой комплект, в который входит только аккумулятор и 3-метровая гирлянда.

Несмотря на свою простоту, аккумуляторная батарея предлагает три настройки: включение, выключение и таймер. Если установлен режим таймера, свет будет гореть в течение 6 часов, а затем автоматически выключится.

Сказочные огни могут стать прекрасным дополнением для особых событий или даже для украшения дома. Посмотрите некоторые изображения на странице продукта, чтобы убедиться в этом сами; этот комплект светодиодного освещения может добавить действительно приятный и волшебный эффект.

В комплект волшебного освещения «Дукора» входят 3 батарейки типа «АА». Около 100 клиентов Amazon положительно оценили этот продукт.

Светодиодные лампы для винных бутылок MANLI (8 шт.)

Если у вас впереди серьезное украшение, вы можете взглянуть на этот набор из 8 светодиодных фонарей для бутылок вина от MANLI. По цене этот комплект для освещения винных бутылок имеет лучшую стоимость за полоску в списке.

Хотя эта светодиодная лента прекрасно подойдет для декоративного или волшебного освещения в различных областях, аккумуляторная батарея имеет размер и форму пробки.Другими словами, вы можете использовать их в 8 пустых винных бутылках, чтобы сделать впечатляющую экспозицию для особого события.

Для размещения батарейных блоков размером с пробку в этих светодиодных светильниках используются 3 батарейки для часов LR44 на каждую световую полосу. Такие маленькие батарейки могут быть довольно дорогими, если вы заберете их в магазине, поэтому, возможно, стоит захватить пару упаковок LR44 на Amazon, чтобы сэкономить деньги.

Dillitop Светодиодные фонари RGB с питанием от батарей Fairy Lights

Комплект светодиодного освещения Dillitop включает в себя две 5-метровые светодиодные ленты «волшебный свет» и пульт дистанционного управления с 28 клавишами.Каждая световая полоса имеет собственный батарейный блок, питающийся от 3-х батареек типа «АА».

С помощью 28-клавишного пульта дистанционного управления вы можете настроить каждую светодиодную световую полосу на 1 из 16 цветов, выбрать один из четырех динамических режимов, регулировать яркость и установить таймер, в течение которого свет будет оставаться включенным до автоматического выключения.

Этот комплект отлично подойдет, если вам нужны две длинные (5 метров) полосы сказочного света RGB по разумной цене. Вы можете устанавливать и контролировать каждую 5-метровую гирлянду и аккумулятор независимо.

Glandotu 3-метровый светодиодный прожектор

Для получения красивого декоративного эффекта по отличной цене превосходным вариантом станет трехметровый прожектор Glandotu с батарейным питанием.На 3-метровой гирлянде есть 20 светодиодных шаров теплого белого цвета, чтобы осветить вашу комнату или особую сцену.

Сами фонари имеют степень защиты IP67, а батарейный отсек – IP44. Вы можете установить этот комплект на открытом воздухе, но вам нужно будет убедиться, что аккумуляторный ящик не погружен в воду. Степень защиты IP44 означает, что на аккумуляторный ящик можно брызгать, но нельзя погружать в воду или обрызгивать непосредственно струями воды (как из шланга).

Как и во многих других наборах, для питания этой светодиодной ленты вам потребуются 3 батарейки типа AA.На этот комплект на самом деле распространяется гарантия сроком на 1 год, что довольно неплохо, учитывая невысокую стоимость этой световой ленты. На данный момент этот продукт получил все положительные отзывы.

Kreatur 5-метровый светильник с зажимом для фотографий на батарейках

Этот небольшой комплект светодиодного освещения от Kreatur отлично подходит для свадеб, юбилеев, прощальных вечеринок или любых других мероприятий, на которые вы хотите повесить много фотографий. Или, если вы из тех, кто любит вешать фотографии в своей комнате, это может быть что-то отличное для спальни.Пять метров и пятьдесят светодиодных видеоклипов с подсветкой позволяют продемонстрировать тонны фотографий.

Эта светодиодная лента имеет степень защиты IP44 и поэтому больше подходит для использования в помещении, но, конечно, вы, вероятно, все равно не хотите, чтобы на ваших фотографиях шел дождь. Для питания теплого белого светодиода на этой струнной лампе вам понадобятся 3 батарейки типа AA.

Ollivage 40-футовый тросовый светодиодный светильник, меняющий цвет

Трудно превзойти 40-футовый светодиодный тросовый светильник с 13-кнопочным пультом дистанционного управления по этой цене. Светодиодный тросовый светильник Ollivage имеет 8 режимов освещения и 10 уровней яркости.Сам тросовый фонарь имеет степень защиты IP67 с батарейным блоком IP44.

Работает от 3 батареек типа «AA», вы можете продлить срок службы батареи, используя функцию таймера на пульте дистанционного управления. На этот комплект предоставляется 12-месячная гарантия, что является хорошим страховым полисом для продукта по этой цене.

Если вам нужны два из них, вы можете щелкнуть набор из двух на странице продукта, чтобы сэкономить несколько долларов на оптовой покупке.

Дополнительная информация

Дополнительная информация о рейтингах IP

Я знаком с концепцией рейтинга IP, но когда я составил список выше, я обнаружил, что обращаюсь к таблице в Интернете, чтобы понять конкретные значения.У FlexFire LED есть замечательная краткая справка по рейтингам IP, которая мне показалась очень полезной.

Следите за новостями

Я действительно надеюсь, что приведенный выше список поможет вам выбрать интересное или функциональное светодиодное освещение для вашего следующего проекта. Если вам нравится такой контент, подпишитесь на мою рассылку! Я буду держать вас в курсе, когда у меня появится аналогичная информация в будущем.

Спасибо за чтение! Расскажите мне о своем собственном проекте светодиодного освещения в поле для комментариев чуть ниже! 🙂

Если этот пост был полезен, передайте его!

Нравится:

Нравится Загрузка…

12В с питанием от батареи 150 светодиодных лент с 44 кнопочным пультом дистанционного управления

Светодиодная лента 150 с питанием от батареи, 12 В, пульт дистанционного управления на 44 клавиши

Эта светодиодная лента RGB с питанием от батареи от компании LED Strip Canada является идеальной портативной светодиодной лентой. Теперь вы можете добавить волшебства любому особому мероприятию, даже если нет электрической розетки. Светодиодные ленты с батарейным питанием отлично подходят для выставок, уличных киосков и любого другого непостоянного места или деятельности. Эта светодиодная лента с батарейным питанием настолько легкая и компактная, что вы даже можете включить ее в одежду, чтобы сделать идеальный костюм Трона для Хэллоуина или Санта-Клауса на Рождество.

Этот комплект светодиодных лент с питанием от батареек поставляется с блоком питания 12 В для 8 щелочных батарей AA. Чтобы предложить вам лучшую цену, в этот товар не входят батареи. По вашему запросу мы можем добавить аккумуляторы за отдельную плату. Аккумуляторная батарея проработает более 6 часов света. Через 6 часов полоска будет работать еще около 4 часов, но не будет такой яркой.

Технические характеристики светодиодной ленты с питанием от аккумулятора
Защита от брызг * (IP65, впрыск кремния) с клейкой лентой 3M на обратной стороне светодиодной ленты
Подходит для использования внутри и снаружи помещений (от -10 до 40 ° C)
5-метровая полоса , 30 светодиодов на метр, всего 150 светодиодов
Тип светодиодов: 5050 SMD (в 3 раза ярче обычных 3528 светодиодов)
Сила света (мкд): красный / зеленый / синий: 650/1000/400
Многофункциональный 24 пульт дистанционного управления с различными режимами вспышки и выбором цвета
Вы также можете установить его на один цвет и отрегулировать яркость (45 уровней)
Режим Full RGB (красный, зеленый, синий) позволит вам выбрать 16 отдельных сплошных цветов

* Обратите внимание, что этот продукт является водонепроницаемым, но не водонепроницаемым.
