Как подключить телефонную розетку к двухжильному проводу: Как подключить телефонную розетку к телефонному кабелю: схема

Как подключить телефонную розетку . Электропара

С появлением мобильной связи стационарные телефоны не потеряли своей актуальности, особенно в административных и офисных зданиях. Чтобы обеспечить возможность установки такого телефонного аппарата, следует подключить телефонную розетку.

Подключение телефонной розетки своими руками гораздо проще и безопаснее, чем аналогичный процесс с обычной электрической розеткой на 220 В. Розетки для телефона работают в сети с гораздо более низким напряжением, поэтому даже при прямом контакте с оголенными частями провода никакого риска для жизни и здоровья нет. Один нюанс – если во время контакта произойдет входящий вызов, напряжение увеличится до 120 Вольт, а это уже довольно болезненно и неприятно.

Подключить телефонную розетку к проводу не представляет особой сложности – простая схема с двумя проводами понятна даже начинающему электрику. При этом можно подключить к одной линии несколько абонентов (телефонных аппаратов), что особенно актуально в больших помещениях.

Розетки соединяются в одну цепь параллельным способом – один провод идет на все первые контакты розеток, второй – на следующие.

Телефонная розетка может иметь различную конструкцию с креплением на защелках или болтиках. Разобрать розетку довольно просто – для этого нужно с помощью отвертки подцепить защелки, а в случае винтового монтажа вывернуть болтики. Накладные розетки монтируются непосредственно на рабочую поверхность (на стену), а телефонные розетки скрытого монтажа устанавливаются в монтажный короб или блок.

Порядок подключения телефонной розетки

Выбор телефонной розетки зависит от типа используемого аппарата. Если модель устаревшая, к ней подойдет универсальная телефонная розетка, в которой совмещены и четырехконтактный разъем, и современный коннектор.

Подключение телефона к розетке старого образца довольно простое – с правой стороны от пластикового язычка находятся контакты, к которым и нужно подключить 2 провода. Нужно обратить особое внимание на то, чтобы и в розетке, и в телефонной вилке провода были подключены зеркально на соответствующие контакты.

В большей части случаев абонент обладает современным аппаратом, под который нужно подобрать современную розетку из трех существующих типов коннекторов.

Различают следующие типы розеток:

RJ11 c 2 проводами;

RJ14 с 4 проводами, контактами;

RJ25 с тремя парами контактов.

Телефонные розетки RJ14 являются отличным вариантом для установки своими руками. Они подходят почти ко всем телефонным аппаратам. Если в доме только один стационарный телефон, нужно использовать для подключения 2-ой и 3-ий контакты, расположенные в середине. Если есть необходимость подключить вторую линию, следует использовать 1-ый и 4-ый контакты.

Если телефонная розетка накладная, то используются только средние контакты, к которым идут провода красного и зеленого цвета.

Розетка RJ25 оснащена тремя парами контактов, это не самый лучший вариант для подключения телефонам своими руками. Чтобы подключить одну телефонную линию, нужно использовать 3-ий и 4-ый контакты, к которым подводится красный и зеленый провод.

Все телефонные розетки (RJ11, RJ14, RJ25) подключаются с использованием телефонного провода, оснащенного соответствующим коннектором, по сути, разница лишь в количестве контактов.

Какие провода использовать для подключения телефонной розетки? Все провода и кабели имеют конструкционные особенности, которые напрямую влияют на выбор области применения. В бытовых условиях (квартира, дача) применяется двужильный провод, однако с увеличением потенциального количества абонентов количество жил может увеличиваться до 6, а при подключении к компьютеру наиболее оптимальна витая пара.

Специфика подключения телефонной розетки Legrand

Что и говорить, электротехническая продукция компании Легранд пользуются огромной популярностью, поэтому очень часто пользователи задают вопросы, связанные с подключением телефонной розетки  этого брэнда.

Телефонные розетки Legrand производятся с использованием самых новейших технологий. Так, нет необходимость в зачистке проводов, поскольку в конструкции уже присутствует встроенный механизм самозачистки. Подключение кабеля и вовсе не требует никаких усилий – достаточно лишь повернуть контактный механизм на четверть оборота.

После окончания работ обязательно нужно проверить работоспособность телефонной линии. Для этого нужно снять трубку и прослушать, есть ли гудок. Если в телефонной трубке тишина, можно попробовать поменять провода местами, благо их всего два, и много времени это не займет. Если аппарат по-прежнему не работает, нужно проверить всю схему с самого начала.

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Содержание

1. Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками
   • Материалы и инструменты
   • Порядок выполнения работ
2. Подключение телефонной розетки schneider. Подключение телефонной розетки
3. Телефонная розетка пересвет подключение. Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов
4. Подключение телефонной розетки ртшк-4. Конструкция телефонной розетки, устройство кабеля связи
5. Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки
   • Характеристики устройств
   • Подготовка к подключению
   • Непосредственный процесс
6. Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard
7. Видео подключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

• бокорезы – для разделки кабеля;
• нож – для зачистки концов проводов;
• отвертка – крепление концов в розетке;
• винты – крепление основания устройства к стене;
• дрель – сверление отверстий для фиксации наружного устройства;
• сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
• пластиковые вставки в отверстия;
• «болгарка» с диском по бетону – для выполнения скрытой проводки;
• перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
• тестер  – для уточнения полярности контактов в разъеме при подсоединении;
• защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Подключение телефонной розетки schneider. Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.
Почти все виды розеток подключаются к сети с помощью двух контактов.
Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.
Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJПодключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Телефонная розетка пересвет подключение. Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

• Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
• RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
• RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
• RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.

• RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.
• RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
• RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Подключение телефонной розетки ртшк-4. Конструкция телефонной розетки, устройство кабеля связи

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

• корпус — изготавливается из диалектических материалов, например, керамики или пластики;
• контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
• клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты.

Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

• Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
• Плоской отверткой последовательно вдавливаются все контакты;
• Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

• Характеристики устройств
• Подготовка к подключению
• Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

1. RJ 11 с двумя проводами.
2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

• Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

• Крестовая и плоская отвертка.
• Тестер для измерения напряжения в сети.
• Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

• Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Дляобжима сетевого кабеляпонадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard

Нам потребуется: Самая розетка с телефонным входом Провод и изолента (последнее необязательно) 2 телефон для проверки

Итак, производим следящие деяния и получаем 100% результат.

Любой мужчина просто должен уметь делать все по дому, до сего списка можно отнести и то, как подключить телефонную розетку, и в случае чего пролагать телефонный кабель, провести проводку и все другое. Для включения телефонной розетки не нужны никакие специальные знания, а эта работа не связана с риском получить удар током, например как по телефонной линии проходит, в среднем, от 9 до 12 вольт. Начать установка розетки нужно с проверки, подходит ли телефонная вилка непосредственно к данной розетке. Поэтому, что в некоторых моделях телефонных аппаратов вилки имеют заграничный стандарт, который не подходит к Российскому. В случае если же все выбрано верно, то возможно начинать разметку того, где и как несомненно будет крепиться розетка. Этому нужно уделить огромное внимание, на данный момент проблема болтается розетки имеет возможность не сильно взволновать, но когда о ней некоторое количество раз кто-то зацепит ногой, то это начнет досаждать. Так что для розетки следует выбрать мало проходное место

Для того, собственно что бы подключить телефонную розетку ее нужно разобрать, ведь ее же нужно несомненно будет подключать к основной сети питания. Звичайнисинька, среднестатистическая розетка закреплена 4 саморезами на своей тыльной стороне. Они находятся по углам самой розетки. Эти саморезы нужно открутить. Иногда встречается и один фронтовой саморез. После изъятия всех элементов коепления надо(надобно) снять основную крышку розетки. Во всех штатных розетках мается 4 гнезда для включения питания и телефонной линии. Соответственно 2 из их будут отвечать за непосредственное подключение питания, а 2 станут отвечать за телефонный сигнал. Не во всех розетках обозначенный порядок подключения, а в некоторых отсутствуют распознавательные знаки для включения телефонной сети. Здесь поможет очень незатейливый и легкий образ. В первейшую очередь нужно попытаться подключить питание розетки, и убедится в том, собственно что оно работает. Делается это специальной отверткой с лампой ревизии

После того, как телефонная розетка несомненно будет запрошена от сети можно переходить к телефонным включением. Для простого подключения сети, о котором рассказывалось выше, необходимо подключить рабочий телефон к розетки стереотипными средствами, то есть, подключить питание и телефонную сеть. Далее нужно взять в руки 2 контакта для включения в сети и поочередно замыкать их, и при данном нужно проверять или доходит сигнал к телефонному аппарату, или нет. Естественно при правильном включении телефон будет работать в штатном режиме, а при неверному сигнал не будет подавать. Конечно, это незатейливый метод «тика», но в большинстве случаев он есть единым легкодоступным, верным, а главное, самым оперативным. Хотелось бы подметить, что не все вышеописанное доступно для четырех контактного типа питания. Там придется поекспериментувати. Хотя и в этом нет ничего сложного или необычного. Очень важно учитывать конструктивные особенности розетки. Большое количество, кто решает собрать и подключить розетку сам натаскивает контакты, коие проходят в розетке, максимально сильно. А со временем в последствии любого рывка они просто срываются со собственных пазов. Этого делать не следует. Надо(надобно) подключать все контакты с запасом. Но есть розетки, в которых есть встроена заглушка, кот-ая максимально снижает возможность движения контактов снутри самой розетки

Очень большое значение при включении имеет и телефонный провод. Во многих магазинах возможно встретить просто нерабочие провода и естественно ревизия сети с помощью их не даст ничего, не считая того, что человек подумает, что сборник был изготовлен, не верная. До этого тоже идет по стопам отнестись с надлежащим вниманием. Если же все обстоит благополучно и все трудится, то можно собирать розетку, очень бережно и аккуратно. И здесь же следует обратить внимание на конструкционные особенности собственной розетки. Все розетки делятся на 2 на подобии. Первый тип имеет на тыльной стороне 2-х постороннюю клейкую полосу, кот-ая позволяет приклеивать розетку там, где охота хозяину. Это очень практически, удобно, а основное крепко. Второй тип предусматривает исключительно винтообразное крепление и ничего больше. Но ничто не не дает приклеить любую двустороннюю ленту и там. Как возможно заметить, процесс полного подключения довольно незатейливый и даже человек без опыта в этой сфере с легкостью с нимвпораеться.

Видео подключение телефонной розетки и ip-телефонии.

Как установить и подключить телефонную розетку?

Как установить телефонную розетку

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Вопросы безопасности

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Современные беспроводные телефонные системы в значительной степени устранили необходимость оборудовать ваш дом множеством телефонных розеток, поскольку центральная телефонная розетка теперь может служить единым блоком передатчика/сообщения, который посылает сигналы на несколько беспроводных удаленных телефонов, которые можно использовать в любом месте дома. И сейчас во многих домах вообще нет стационарных телефонов, а вместо этого используются только мобильные телефоны. Когда-то в домах было обычным делом иметь телефонную розетку в каждой комнате; в сегодняшних домах их может вообще не быть. Есть несколько случаев, когда вам может понадобиться установка телефонной розетки:

• Если в вашем доме все еще есть стационарный телефон, иногда необходимо установить дополнительные телефонные розетки, жестко подключенные к основной телефонной системе.
• В очень больших домах беспроводные приемники могут иметь проблемы с приемом сигналов от одного передатчика. В этих случаях решение часто состоит в том, чтобы проложить телефонные кабели в удаленных местах и ​​установить розетки в других комнатах, которые могут служить их собственными передатчиками.
• Также возможно, что вам может понадобиться заменить основную телефонную розетку, которая обслуживает центральный беспроводной передатчик, если она изнашивается.

К счастью, вы можете установить телефонную розетку самостоятельно, так как этот все более редкий проект «сделай сам» по-прежнему довольно прост в исполнении.

Прежде чем начать

В старых телефонных установках телефонный кабель обычно имеет четыре провода малого сечения внутри внешней оболочки: красный, зеленый, черный и желтый. Если вы протягиваете линию в другую комнату или другую часть дома, вы можете продолжать использовать этот тип кабеля или использовать более новый кабель для передачи данных категории 3 или 5 (Cat-3 или Cat-5), который также имеет несколько проводов, но с другой цветовой схемой. Кабель Cat-3 или Cat-5 работает так же хорошо, как старый кабель для телефонной связи, и гораздо лучше работает для передачи данных (например, для интернет-соединения DSL). С любым типом кабеля, после того, как кабель проложен к месту гнезда, проводка гнезда — это простой вопрос подбора правильных цветов проводов.

В нашем проекте предполагается, что телефонный кабель к новому местоположению разъема уже установлен. Прокладка телефонного кабеля, как правило, представляет собой простой процесс, при котором провода на одном конце кабеля сначала подключаются к соответствующим винтовым клеммам на основной телефонной клеммной колодке. После того, как кабель проложен через стены или под полом к ​​новому месту, завершение работы обычно сводится к подключению проводов к новому разъему с использованием той же цветовой маркировки. Прокладка телефонного кабеля через готовые стены использует многие из тех же методов, которые используются для прокладки кабеля электрической цепи, но работа значительно проще, поскольку телефонный кабель довольно мал и гибок.

Вопросы безопасности

По телефонным проводам внутри вашего дома проходит электрический ток очень низкого напряжения, и, как правило, с ними вполне безопасно работать, не отключая питание. Фактически только телефонная компания может отключить питание телефонной системы. Но на всякий случай не работайте с проводкой телефона мокрыми руками или стоя в воде.

Нужна дополнительная помощь? Поговорите со специалистом по установке телефонных розеток

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Плоскогубцы с тонкими губками

Материалы

• Телефонная розетка
• Шурупы по дереву или шурупы для гипсокартона

Как установить телефонную розетку

Ель / Кевин Норрис

1. Снимите внешнюю оболочку

   С помощью инструментов для зачистки проводов зачистите от 2 до 3 дюймов внешней оболочки телефонного кабеля.

   Четырехжильный кабель старого образца можно зачистить с помощью прорези 10 калибра на инструментах для зачистки проводов. Вращайте стриппер по мере необходимости, чтобы разрезать оболочку по всему периметру, стараясь не порезать изолированные провода внутри кабеля. Стяните отрезанный кусок оболочки с конца кабеля, чтобы обнажить внутренние провода.

   В качестве альтернативы некоторые телефонные кабели имеют шнур внутри, который снимает оболочку, когда вы тянете ее назад. В этом случае начните с снятия лишь небольшого количества оболочки с помощью инструментов для зачистки проводов, а затем с помощью натяжного шнура обрежьте оболочку на 2 – 3 дюйма. Обрежьте часть обшивки, используя кусачки на съемниках или кусачки.

   Ель / Кевин Норрис

2. Раскрутите и зачистите отдельные провода

   Раскрутите отдельные провода внутри кабеля друг от друга. Снимите от 1/2 до 3/4 дюйма изоляции с каждого провода, который вам нужен, используя прорезь калибра 20 или 22 на инструментах для зачистки проводов. Во многих случаях вам потребуется зачистить только два провода, если вы устанавливаете стандартную телефонную линию с одной линией. Вторая пара проводов используется, если вы устанавливаете вторую линию, например, вторую линию голосового телефона. Часто телефонный провод или провод категории 3-5 можно зачистить, сжимая изоляцию отдельного провода острогубцами и перемещая плоскогубцы к концу провода, после чего изоляция сразу снимается.

   Затем определите отдельные провода, которые вы будете использовать:

   Старый четырехжильный кабель:

   • Линия 1 (основная телефонная линия): красный и зеленый
   • Линия 2 (дополнительная линия): черный и желтый

   Кабель категории 3 или 5:

   • Линия 1 (основная телефонная линия): сине-бело-синяя с полосой
   • Линия 2 (дополнительная линия): оранжево-бело-с оранжевой полосой

   Ель / Кевин Норрис

3. Установите монтажную пластину

   Снимите крышку с передней части телефонного разъема, открывая монтажную пластину и отверстия для крепежных винтов. Если телефонный кабель был проложен внутри стены, проденьте его через отверстие в пластине, расположив пластину напротив стены над отверстием для доступа. Если телефонный кабель монтируется на поверхность, например, на переднюю часть плинтуса, кабель обычно вставляется через паз сбоку телефонного разъема.

   Прикрепите пластину к стене, молдингу или другой конструкции с помощью отвертки и небольших шурупов по дереву или шурупов для гипсокартона. Некоторые телефонные розетки могут иметь самоклеящиеся полоски для крепления пластины к стене, но если этот тип разъемов также имеет отверстия для винтов, рекомендуется усилить установку винтами.

   Ель / Кевин Норрис

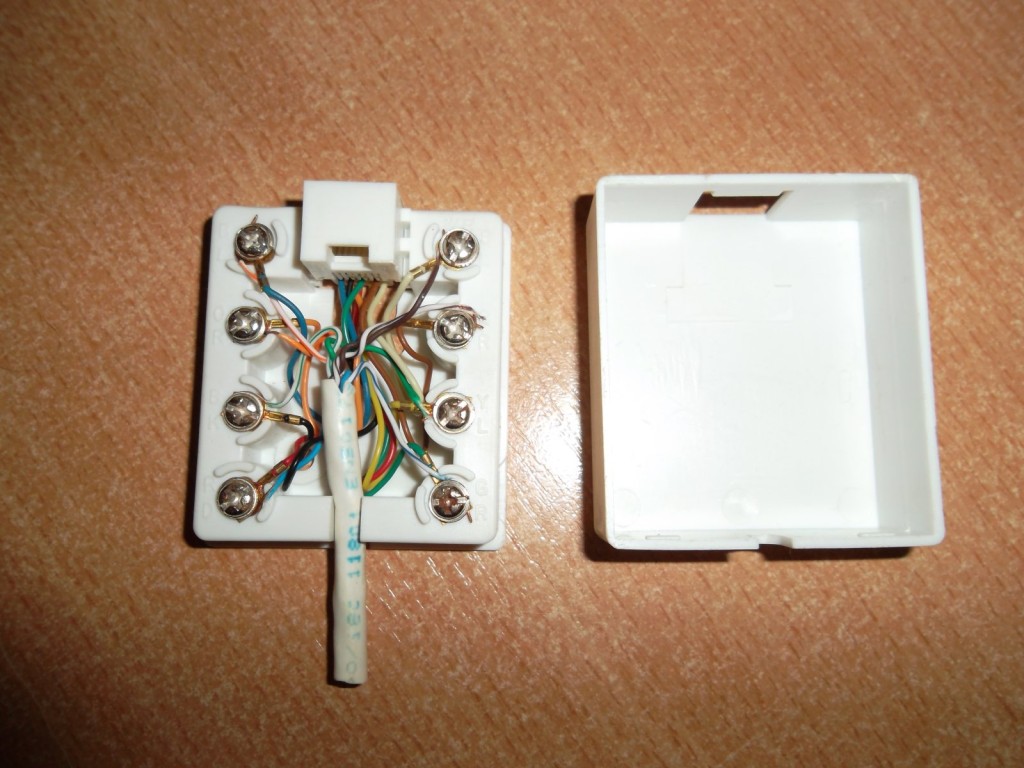

4. Соедините провода

   Подсоедините зачищенные провода телефонного кабеля к соответствующим винтовым клеммам на разъеме. Используйте следующие комбинации цветов проводов, которые идут вместе для телефонной розетки (каждая клемма разъема идентифицируется по цвету предварительно подключенного к ней провода):

   Старый четырехжильный кабель:

   • Линия 1 (основная телефонная линия): красный провод к красной клемме; зеленый провод к зеленой клемме
   • Линия 2 (вторичная линия): черный провод к черной клемме; желтый провод к желтой клемме

   Кабель категории 3 или 5:

   • Линия 1 (основная телефонная линия): синий провод к красной клемме; провод бело-голубой полосы к зеленой клемме
   • Линия 2 (вторичная линия): оранжевый провод к желтой клемме; белый с оранжевой полосой провод к черной клемме

   Для подключения проводов ослабьте винты каждой клеммы с помощью отвертки. Оберните оголенный медный конец провода вокруг винта по часовой стрелке с помощью острогубцев. Затяните винт, чтобы закрепить провод. Изоляция провода должна только касаться винтовой клеммы, и не должно быть лишнего оголенного провода, выступающего из винта.

   Ель / Кевин Норрис

5. Переустановите крышку

   Установите крышку на монтажную пластину домкрата. Некоторые крышки крепятся винтом; другие просто встают на место. Подключите телефон к разъему, чтобы убедиться, что линия работает правильно.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• В некоторых новостройках или умных домах могут не быть установлены телефонные розетки, если вы не попросите их. Если в вашем доме нет телефонной розетки и вы не хотите устанавливать ее самостоятельно, обратитесь в местную телефонную компанию, и они помогут вам с установкой телефонной розетки. Телефонный провод низковольтный, поэтому вы также можете воспользоваться услугами электрика. В зависимости от того, где вы живете, эта услуга может стоить примерно от 100 до 250 долларов или выше для сложных установок.

• Два распространенных типа телефонных разъемов называются RJ-11 и RJ-45 (RJ означает зарегистрированный разъем, обозначение FCC). RJ-11 — это базовый разъем, который используется для одиночной телефонной линии и для коммутируемого подключения к Интернету. RJ-45 немного отличается тем, что имеет большую пропускную способность и используется для кабелей Ethernet. Другие типы телефонных разъемов и штекеров доступны в разных размерах и используются в качестве разъемов для аудиосистем (например, усилителей и динамиков).

• У вас есть возможность установить накладной плинтус (для неметаллических плинтусов) или настенный домкрат в комнате, где вам понадобится домкрат.

• Вам не нужна телефонная розетка для кабельного, оптоволоконного или спутникового доступа в Интернет. Единственный случай, когда вам может понадобиться телефонная розетка для доступа в Интернет, — это если у вас есть коммутируемый или комбинированный телефон и DSL (цифровая абонентская линия). Нередко эти услуги по-прежнему доступны в сельской местности. Однако, если вы хотите преобразовать существующие телефонные разъемы для подключения кабелей Ethernet для более быстрого подключения к Интернету, вам могут потребоваться услуги электрика.

ПРОВОДКА ТЕЛЕФОННЫХ РОЗЕТОК – КАК ЭТО СДЕЛАТЬ

На этой странице описывается, как подключать телефонные розетки в Великобритании только. Как и во всех электромонтажных работах, если вы не обучены или не имеете опыта в таких вопросах рекомендуется обратиться за помощью к профессионалу. Розетки

могут быть установлены только на новую систему вилок и розеток. Если ваши телефоны подключены к разъему, как показано на рисунке ниже, тогда вы необходимо связаться с вашим поставщиком услуг обмена, чтобы иметь главный сокет установлен. Вы можете подключать только Master Socket.

Имейте в виду, что основные сокеты со временем обновляются и могут не быть упомянутым на этой странице. Пожалуйста, свяжитесь с поставщиком, если вам требуется Дополнительная информация.

Инструменты
Вам также потребуются инструменты для подключения розетки, и они должны быть в хорошем состоянии. состояние. Необходимые инструменты:

Молоток для иголок
Маленькая отвертка
Бокорезы
Длинногубцы
Нож
Krone Insertion Tool – купите на Ebay – НЕ ДЕЛАЙТЕ купи дешевую пластиковую проволоку вставщик.
Защитные очки

Планирование
Прежде чем начать, спланируйте маршрут кабеля. Розетки провода от Мастера а затем следовать от сокета к сокету.

Если вы подключаетесь к 1-му этажу, подумайте о том, чтобы выйти наружу — обычно через переднее окно – вверх по стене – и в окно спальни. Это потому что прокладка кабеля вверх по лестнице, как правило, является проблемой и требует прокладки кабеля поверх многочисленные двери.

Не залезайте под ковры и не прокладывайте кабели за дверями. Вершина плинтус – хорошее место для начала.

Помните, что телефонные кабели обычно имеют трехметровый кабель.

Установка розетки
Если розетки устанавливаются после постройки дома, то монтируются на поверхности являются лучшим вариантом. Они должны быть прикреплены к стене или плинтусу. с соответствующими креплениями. Всегда надевайте защитные очки при сверлении.

ПРЕДУПРЕЖДЕНИЕ – Прежде чем прикрепить розетку к стене, убедитесь, что вы выбрали положение, в котором вы не заденете скрытые трубы или электрические кабели. Проверьте с помощью кабельного локатора — купите в магазине «Сделай сам».

Не забывайте держать розетки на достаточном расстоянии от пола, чтобы избежать повреждения оборудованием для уборки полов и чтобы кабель можно было аккуратно вывести из коробки с розетками и надеть на нее. к плинтусу.

После того, как вы определились с расположением разъемов, аккуратно вырежьте подходящее отверстие для ввода кабеля сбоку или в основании каждого разъема с помощью острого ножа.

Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой. Крепежные отверстия коробки розеток имеют прорези, что позволяет регулировать их по горизонтали и вертикали перед полной затяжкой винтов.

Кабели
В проводке домашнего телефона используется кабель, содержащий 6 одножильных проводников диаметром 0,5 мм. Важно, чтобы использовался провод такого размера, иначе хорошее электрическое соединение не может быть гарантировано, и в будущем могут возникнуть проблемы с системой.
Никогда не используйте многожильный провод, сетевой кабель или провод звонка.

Протяните кабели к гнездам удлинителей в соответствии с вашим планом. Пропустите кабель через каждое входное отверстие в гнездовой коробке и оставьте около 200 мм (8 дюймов) свободного кабеля в гнезде.

ПРЕДУПРЕЖДЕНИЕ. работы или повреждения системы и должны быть заменены, не заклеены.

На прямых участках легче закрепить кабель на одном конце троса, туго натяните кабель, закрепите другой конец, а затем вставьте промежуточные планки с интервалом примерно 300 мм (12 дюймов).

Вы также можете использовать две скобы, как показано, чтобы аккуратно удерживать изгиб кабеля на месте, а не одну скобу на изгибе.

Прямые участки	Крепление к углам

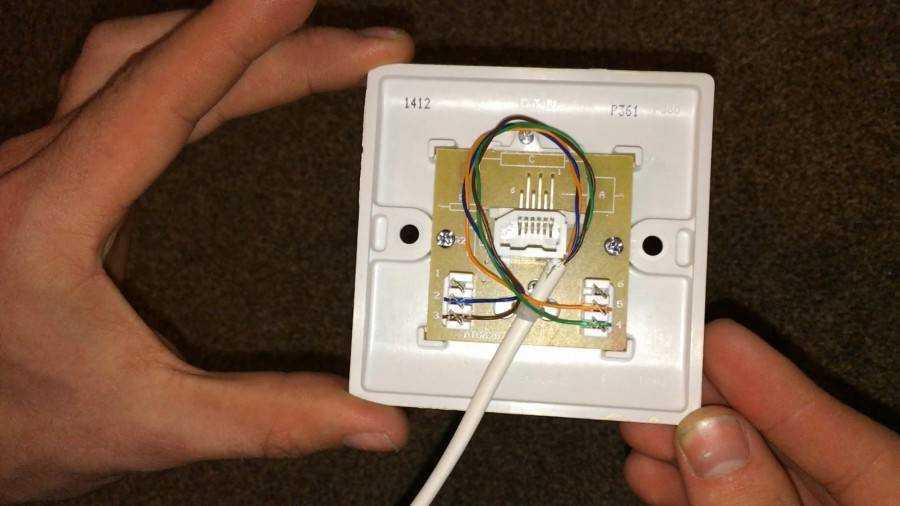

Подключение розеток
Старт на последнем сокете и заканчиваем на главном сокете. Для каждого кабеля в каждой розетке отрежьте оболочку на конце кабеля примерно на 13 мм. (1/2 дюйма) парой бокорезов и обнажите белый нейлоновый шнур.

Захватите трос с длинными плоскогубцами (оберните шнур вокруг наконечники, если он выскальзывает) и сильно потяните вниз, оголив провода примерно на 50 мм (2 дюйма).

Затем срежьте ненужную оболочку бокорезами. Не удаляйте ПВХ-изоляцию с самих проводов.

Закрепите аккуратно прикрепите кабельную оболочку к креплению кабеля на лицевой панели розетки с помощью нейлоновой стяжки, поставляемой с розеткой. Проденьте стяжку через прорезь/отверстие в задней части лицевой панели. Поместите кабель на место и затяните стяжку ( см. схему ниже).
Н.Б. Способы крепления кабеля могут различаться в зависимости от производителя розетки.

Разложите отдельные провода так, чтобы вы могли различать цвета. Первый идентифицированный цвет является основным цветом пластиковой изоляции, второй цвет печатается поверх первого; например, Зеленый/белый означает зеленую основу, белое наложение, Белый/зеленый означает белое основание, зеленое наложение.

В каждой розетке проводка ДОЛЖНА быть подключена следующим образом:

Белый/оранжевый	4	–	3	Оранжевый/белый
Белый/Синий	5	–	2	Синий/белый
Белый/зеленый	6	–	1	Зеленый/Белый

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что вы правильно соблюдаете цветовую кодировку. Неправильная проводка может привести к неправильной работе или повреждению системы.

Концевая заделка проводов
Для надежной заделки не требуется зачистка проводов или пайка.

Инструмент Krone (IDC – Insulation Displacement Connector) или дешевая пластиковая проводка инструмент будет использоваться для подключения проводов к розетке.

ВАЖНО! Не пытайтесь вставлять провода ничем, кроме надлежащего инструменты. Всегда надевайте защитные очки при использовании инструментов IDC, так как концы проводов могут отлетать.

Крепко поддерживайте лицевую панель гнезда и держите инструмент вертикально, следя за тем, чтобы «лезвие» инструмента было правильно закруглено. Это важно, так как не только инструмент будет поврежден, но и провод не будет правильно заделан, если инструмент используется неправильно. Рекомендуется сначала потренироваться, поместив инструмент IDC на клемму без провода. В правильном положении инструмент легко скользит до фаски пластикового изолятора на клемме.

Оставив небольшой провис на проводе, поместите провод, который нужно заделывать, в соответствующий слот клеммы. Установите инструмент на место. Сильное вертикальное давление на инструмент вдавит провод в вилку разъема, и соединение будет выполнено. Вы услышите, как он встанет на место. Затем удалите лишний провод за разъемом с помощью боковых кусачек. На картинке показан дешевый электромонтажный инструмент, если используется версия Krone, то сторона с ножницами находится в углублении (показано справа на картина). Инструмент Krone также автоматически отрезает запасной провод.

Если к розетке должны быть подключены два кабеля, второй провод необходимо вставить в тот же разъем. Каждый провод должен быть вставлен отдельно, а не оба сразу. Убедитесь, что провода полностью вставлены в вилку разъема, один над другим. Розетка рассчитана максимум на два кабеля.

Если два провода должны быть подключены к одной и той же клемме, убедитесь, что цвета проводов каждого кабеля совпадают.
