Помогите подключить трёхфазный компрессор, и мне, пожалуйста!

Вот такой красавец появился в хозяйстве:





Новый, приобретен как есть, без сетевого кабеля, и что-то меня озадачил момент подключения его к трехфазной сети. В инструкции сей момент не освещен.



Внутренности коммутационной коробки (удалил вторую резиновую заглушку, поставил сальник под вводной кабель):





Для подключения купил силовой разъем (вилку) с 5 контактами (3Р+PN+E) и Кабель 5*4мм.

В доме 5-ти проводная схема, заземление и ноль разделены.





На корпусе контактора указана такая схема:





На мотор уходят только три провода (L1,L2,L3 с контактов Т1,Т2 и Т3, видно на второй фотке, нижняя часть контактора).





Для меня проблема в том, что хоть на схеме контактора и указан контакт 13 для подключения нулевого проводника N, в самом контакторе же это контакт заглушен,

коммутировать провод там не на что, колодки, винта нет, просто пустота:











На крышке коммутационной коробки приведена такая схема подключения:







Т.к. на этой схеме ничего не сказано про коммутацию нулевого и защитного проводников, у меня и возникли затруднения.

Погуглил, типовые схемы, вот например:

http://remont220.ru/shemadvig.php



Собственно, у меня есть 2 вопроса:

1) Нужно ли в коробке нулевой и защитный проводники (PN+E) соединить с корпусом компрессора, (под болт, например)? Напомню, схема в доме с разделением.

Если нет, то землю на корпус, а, что делать с нулевым проводником, заизолировать и оставить висеть?



2) При транспортировке с клемм соскочил второй проводок от кнопки "Пуск"





Правильно я понимаю, что он должен быть скоммутирован на клемму А2? (На контакты А1 и А2 приходят провода от датчика).



Выручите, пожалуйста советом, агрегат простаивает 🙁

Заранее, спасибо всем за помощь!

Как подключить компрессор 380 вольт схема

Содержание

  • Метки: электромагнитный пускатель пме 211, пме 211, электромагнитный пускатель, подключение пускателя, автоматика компрессора на 380, компрессор на 380, подключение компрессора на 380, подключение двигателя на 380, как подключить компрессор на 380, как подключить двигатель
  • Назначение
  • Схема подключения
  • Самодельное изготовление
  • Как правильно подключить трехфазную розетку
  • Подключение розетки 380, общее руководство
  • Подключение РС 32
  • Подключение 115 (125) 3Р+РЕ+N

Да простят меня боги электрики)))расскажу и покажу как знаю.
Паяльник правильно держать умею и припой от канифоли отличить смогу)))
Вместе с электродвигателем и автоматикой нам достался эл/магнитный пускатель ПМЕ 211. Т.к. до этого момента я его видел только на щитах с автоматикой в насосных и у станков, для меня было в диковинку подержать, а тем более его подключить.
Расскажу как понял)))

Метки: электромагнитный пускатель пме 211, пме 211, электромагнитный пускатель, подключение пускателя, автоматика компрессора на 380, компрессор на 380, подключение компрессора на 380, подключение двигателя на 380, как подключить компрессор на 380, как подключить двигатель

Комментарии 38

На двигателе на вал не забудьте крыльчатку охлаждения и кожух одеть. А то двигатель может перегрется.

Поздравляю с удачным пуском. Доводите все до ума и вида. Удачной долгой работы аппарата)))) а про пескоструйчик ваш я тоже жду отчета. Спасибо

Какая частота вращения движка?

3000 на эл/двигателе,900 на голове

Все правильно собрали. Единственное, после пускателя обычно еще тепловое реле ставится для защиты мотора.

все есть, будем собирать чистовой вариант, поставим обязательно

Все правильно собрали. Единственное, после пускателя обычно еще тепловое реле ставится для защиты мотора.

какое реле посоветуете поставить ? можно и с али

На али таких не видел… Да и сомневаюсь в их надежности…
Нужно советское тепловое реле именно от пускателя.

какое реле посоветуете поставить ? можно и с али

Лично я бы ещё защамлил от греха. Точнее сказать делал тож самое и заземлил

Заземление есть, мы его накинем после окончательной сборки

а катушка у пускателя 220 или 380 в стоит

Написано на ней 380

если на самой катушке а не на крышке сверху то тогда нормальное подключено еще не хватает тепловой защиты и уложить все провода

Реле поставим позже, ну а провода нормально уложим только после покраски ресивера

а катушка у пускателя 220 или 380 в стоит

На катушку подключается 2 фазы что даёт нам понять что катушка на 380. Была бы на 220 была бы фаза и ноль

На самой катушке 380,это я впервую очередь глянул

Не в твой огород камень. Просто кто понимает азы в электричке по видео бы понял что катушка на 380

На катушку подключается 2 фазы что даёт нам понять что катушка на 380. Была бы на 220 была бы фаза и ноль

это дает понять когда все правильно собрано и проверено, а тут у человека много вопросов по каждому пункту почти

Ну фиг его знает, я сразу про 380 сказал:-)

это дает понять когда все правильно собрано и проверено, а тут у человека много вопросов по каждому пункту почти

Просто когда занимался данной темой( я не электрик) все узнавал и спрашивал, что бы не лохануться и не коротнуло не дай бог. Нужно узнавать теорию того что ты будешь собирать и понимать что ты делаешь

Поржал))))) Катушки тоже разные бывают…

А что улыбнуло?может что не так сделали?так вы поправте

"Принцип действия… Внутри стоит электромагнит…собственно ЩЕТКИ или ОБМОТКИ" (какие Щетки или обмотки?)
"Катушка возбуждается и притягивает контакты" (Катушка создает электромагнитный поток, который в свою очередь притягивает сердечник, который в свою очередь замыкает контакты. Сердечник это твои собственно щетки или обмотки )

В этом же пускателе может стоять катушка на 220 вольт, и что будет с пускателем если его включат на 380?

Человек который не разберается в электричестве врятли полезет врозетку где 380…

а вот на такой случай и есть форумы с людьми вроде Вас, у которых есть знания…я пере тем как туда лести чутка почитал, спасибо что поправили)

Реле давления компрессора – это устройство, которое автоматически включает и выключает электрический двигатель компрессора. Другие названия – телепрессостат и прессостат.

Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха. Изредка используют на винтовом компрессоре.

Назначение

Функция воздушных компрессоров – получать струю воздуха с определенным давлением, она должна быть стабильной и равномерной. Также должна существовать возможность менять параметры этой струи. В каждом компрессоре есть резервуар (баллон) для воздуха. В нем должно быть необходимое давление. При понижении его следует включить мотор, чтобы пополнить запас воздуха. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало. Этим процессом управляет реле давления.

При правильном его функционировании сохраняется двигатель, обеспечивается предохранение его от частых включений и выключений, работа системы равномерна и стабильна. Мембрана емкости соединяется с выключателем прессостата. Перемещаясь, она может включать и выключать реле.

Принцип работы

Учитывая величину давления в системе, реле служит для размыкания и замыкания цепи напряжения, при недостаточном давлении запускает компрессор и отключает, когда параметр поднимется до заданной отметки. Это принцип работы при нормально замкнутом контуре для управления двигателем.

Также встречается обратный принцип работы, когда реле отключает электродвигатель при минимальном давлении в схеме, а при максимальном – включает. Это схема нормально разомкнутого контура.

Рабочая система – это пружины разного уровня жесткости, которые реагируют на изменение давления. При работе сравниваются силы деформации пружин и давления сжатого воздуха. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь.

Комплектующие

Реле воздушного компрессора может содержать следующие комплектующие:

  1. Клапан разгрузки. Он расположен между камерой сжатия и обратным клапаном компрессора. Когда двигатель остановился, эта составляющая срабатывает и выводит избыточное давление из поршневого блока. Когда двигатель запускается, создаваемое давление закрывает клапан, это облегчает запуск установки. У некоторых клапанов разгрузки бывает отложенное включение. При запуске двигателя он помогает двигателю, оставаясь открытым до получения заданной величины в системе. За это время двигатель набирает максимальные обороты.
  2. Механический переключатель. Служит для того, чтобы включать и отключать автоматику. У переключателя обычно два положения. При включенном режиме срабатывает автоматика, компрессор подключается к сети и выключается с учетом указанных параметров давлений в системе. В отключенном положении питание на привод не подается.

Реле давления для воздушного компрессора

  • Тепловое реле. Оно защищает электродвигатель, ограничивая силу тока, чтобы не выгорели обмотки мотора. Необходимую силу тока устанавливают с помощью регулятора. При превышении установленной величины двигатель отключится от сети.
  • Предохранительный клапан. Защищает систему при неправильном функционировании пресостата. При превышении давления, если реле не срабатывает, то включается предохранительный клапан, который сбрасывает давление. Это позволяет избегать аварий при поломке управления.
  • Подробное описание реле давления для компрессора (видео)

    Схема подключения

    Реле давления для компрессоров могут быть для разных схем подключений нагрузки. Для однофазного движка используют реле на 220 вольт, с двумя группами подключений. Если же имеем три фазы, то устанавливают устройство на 380 вольт, имеющее три электронных контакта для всех трех фаз. Для двигателя с тремя фазами не следует использовать реле к компрессору на 220 вольт, потому как одна фаза не сможет выключаться от нагрузки.

    Также существуют реле всего на 12 вольт. Например, для компрессора для подкачки колес на 12В.

    Фланцы

    В комплект устройства могут входить дополнительные фланцы соединения. Обычно комплектуются не более тремя фланцами, с размером отверстия 1/4 дюйма. Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан.

    Подключение реле давления

    Установка реле

    Обратимся к такому вопросу, как подключение и регулировка реле. Как подключить реле:

    1. Подсоединяем устройство к ресиверу через основной выход.
    2. При необходимости подключить манометр, если имеются фланцы.
    3. Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан.
    4. Каналы, которые не используются, обязательно закрываем заглушками.
    5. Подключить к контактам прессостата цепь регулирования электродвигателем.
    6. Потребляемый двигателем ток должен быть не выше напряжения контактов прессостата. Двигатели с небольшой мощностью можно установить напрямую, а при высокой мощности ставят необходимый магнитный пускатель.
    7. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов.

    Отрегулировать реле компрессора следует под давлением, но при выключенном электропитании двигателя.

    Заменяя или подключая реле, следует знать точное напряжение в сети: 220 или 380 вольт

    Регулировка реле

    Прессостат обычно продается уже настроенный и отрегулированный производителем, и не нуждается в дополнительных регулировках. Но иногда возникает необходимость сменить заводские настройки.

    Сперва следует узнать диапазон параметров компрессора. С помощью манометра определяют давление, при котором реле включает или отключает мотор.

    После определения нужных значений компрессор отсоединяют от сети. Затем снимают крышку реле. Под ней имеется два болта чуть разных размеров. С помощью большего болта регулируют максимальное давление, когда двигатель следует отключить. Обычно его обозначают буквой Р и стрелкой с плюсом или минусом. Чтобы увеличить величину этого параметра, винт крутят к «плюсу», а для уменьшения – в сторону «минуса».

    Меньшим винтом задают разность давлений включения и выключения. Обозначается символом «ΔΡ»и стрелкой. Обычно величину разности устанавливают в 1,5-2 бара. Чем больше этот показатель, тем реже реле включает двигатель, но при этом перепад давлений в системе увеличится.

    Самодельное изготовление

    Самодельный прессостат очень сложен в изготовлении. Требуются сложные технологии и отменные знания. Механизм срабатывает, когда проходит через определенные элементы электротока. При определенных величинах тока они нагреваются и включают или выключают устройство. Даже имея большой опыт, подобный механизм изготовить сложно. Для самодельных компрессоров используют реле из старых холодильников.

    Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Ремонтировать его нерентабельно и сложно. Выгоднее просто купить новое реле.Есть недорогие модели. Если выбирать фирменные устройства, то за такие деньги лучше купить новый компрессор.

    Воздушный компрессор – это универсальный инструмент, который необходим при разных ремонтных и строительных работах.

    Самодельное реле давления из холодильника

    Пневматическое устройство безопасно и удобно, в отличие от бензинового или электрического. Есть также дополнительные устройства, которые работают с воздухом под давлением: пистолеты для подкачки шин, покрасочные, промывочные, продувочные пистолеты, удлинители и другие.

    С помощью реле для компрессора система работает автоматически, необходимое давление в ресивере постоянно поддерживается.

    Обычно квартиры и жилые помещения запитываются от однофазных внешних электрических сетей. Иногда частные домовладения, гаражи, дачи имеют трехфазное электроснабжение. Для того чтобы запитать трехфазных (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты), требуется наличие розетки (разъема) на 380 вольт.

    Как правило, не представляет никаких трудностей сделать все соединения в однофазной розетке. В то же время, правильно выполнить подключение разъема на 380 вольт несколько сложнее — ним подходят четыре или пять кабельных жил. Важно выполнить все соединения правильно, во избежание поражения электрическим током и поломки электрооборудования.

    Как правильно подключить трехфазную розетку

    Перед тем как приобрести разъем, необходимо убедиться, что он соответствует вилке электрического прибора. При необходимости возможно заменить вилку электроприбора.

    Подробнее о выборе разъемов и вилок на видео

    Подключение розетки 380, общее руководство

    • Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
    • на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
    • подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
    • на клемму с меткой N подсоединить нулевой проводник.

    В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.

    Подключение РС 32

    РС32 используется только для стационарного электрооборудования (электрические духовые шкафы, стационарные водогрейные устройства с ТЭНами, кухонные плиты).

    К клеммам L1, L2, L3 в произвольном порядке присоединить фазные жилы А, В, С.

    На контакт, помеченный как N (выделен на рисунке синим цветом), подключить нулевой проводник.

    К клемме, маркированной PE (показан на схеме зеленым цветом), присоединить заземляющую жилу.

    Для электропитания стационарного электроприбора возможно использовать и четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов приборов выполняется в обход штепсельного разъема отдельным проводом. Заземляющий проводник присоединяется под болт на корпусе прибора с соответствующей пометкой. Согласно действующим нормам заземление металлических частей стационарных электроприборов обязательно. Оно должно быть выполнено неразрывным, при помощи многожильного медного провода сечением не меньше, чем сечение жил питающего кабеля.

    Подключение 115 (125) 3Р+РЕ+N

    Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.

    Фазные проводники подключаются на контакты L1, L2, L3.

    К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.

    Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.

    Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.

    Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме. Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE.

    Как подключить трехфазный компрессор?

    История использования поршневых воздушных компрессоров насчитывает уже более двух столетий. И популярность данного вида изделий остается на пике до сих пор. Современное производство или строительство различных объектов невозможно себе представить без использования компрессорного оборудования.

    Если требуется оборудование небольшой производительности, на помощь приходят именно воздушные компрессоры поршневого сжатия воздуха. Одним из представителей этого класса является компрессор СО 7б.

    Где можно использовать компрессор малой производительности?

    • Покраска автомобиля с помощью краскопульта (нанесение грунта, краски, лака на любую поверхность).
    • Работа с пневмоинструментом невозможна без использования компрессора.
    • При работе с труднодоступными местами автомобиля и нанесением на них антикоррозионных составов, компрессор – абсолютно незаменимая вещь.

    Какими могут быть поршневые воздушные компрессоры?

    Изначально все подобные компрессоры можно разделить на две большие группы: масляные и безмасляные. Последние компрессоры дешевы и надежны, просты в эксплуатации, но достаточно ограниченны в своих функциях. Большой помощи в серьезных работах ждать от них не приходится.

    Масляные компрессоры – гораздо более полезный вариант. Бывают они с прямым и ременным приводом. Компрессоры с ременным приводом являются более надежным оборудованием с конструктивной точки зрения.

    Правила установки поршневого компрессора

    • Оборудование должно быть установлено на ровную поверхность, исключающую скольжение компрессора в процессе эксплуатации. Требования к материалу пола – высокая износостойкость и негорючесть.
    • Перед началом эксплуатации компрессора необходимо убедиться в достаточном количестве масла в картере. Утечка масла и его попадание на поверхность компрессора – недопустимы.
    • Перед подключением компрессора к источнику питания необходимо убедиться в отсутствии каких-либо механических повреждений.
    • Включать и выключать компрессор необходимо исключительно при помощи реле давления. Регулировать самостоятельно реле давления категорически нельзя.

    Когда работы с помощью компрессорного оборудования завершены, сжатый воздух должен быть полностью выпущен из ресивера.

    Своевременное техническое обслуживание компрессора – залог его долгосрочной надежной эксплуатации.

    Смотрите также:

    Как работает дизельный генератор

    Интересное по теме: Как провести электричество в бане

    Советы в статье «Как сделать прокол под дорогой» здесь.

    Поршневой компрессор:

    Ребзя, всем доброго времени суток.
    Нужна ваша помощь, так как сколько не спрашивал у местных электриков- все говорят разное, кому верить не знаю, а ошибаться ой как не хочется. Вкратце:
    Есть газированный аппарат 1989г. рассчитанный на 380вольт

    20171122_171428.jpgнадпись.jpg по схеме подключения видно

    что 380 вольт нужны только для двух моторов, М1 и М2, которые отвечают за компрессор и вентилятор холодильной системы

    схема.jpg Общий вид этого холодильного агрегата вот:

    1000056728.jpg На шильдике написано следующее:

    2 (2).jpg входы в компрессор выглядят во так

    4.jpg получается С1, С2, С3 это три фазы, У1- наверно какое-то управление.

    Характеристики данных двигателей вот:

    Изображение.jpg Подскажите , как мне Оживить аппарат, как его правильно подключить?????

    380 вольт я не найду! это точно!
    преобразователь пока нет возможности взять.
    Первый Электрик сказал , что можно через кондер на 50мкФ 300 вольт (как то странно он его рассчитал)
    Второй Электрик сказал что он вообще не запуститься от 220в
    Третий Электрик сказал что что нужно поменять компрессор, который будет поддерживать 220в
    ….я опечалился, вся надежда только на вас, я верю, что можно его подключить в 220в
    Помогите пожалуйста, как быть, что делать?!

    Компрессор трехфазный

    Компрессор 3-х фазный

    А Вы знаете, что такое компрессор 3-х фазный?

    Что такое компрессор 3-х фазный?

    3-фазный компрессор – это машина, которая нагнетает и уплотняет воздух в резервуаре для хранения и для применения с целью осуществления дальнейшей работы, прикрепленных к нему воздушных инструментов, таких как шлифовальные машины или пистолеты для гвоздей. Эта специализированная машина не использует базовый одномоторный двигатель, а скорее, он имеет три разных электрических обмотки в одном корпусе двигателя, чтобы создать устойчивый источник питания для 3-фазного компрессора. Многие крупные предприятия используют эти типы компрессоров для своей работы, учитывая их долговечность и надежность.

    Эти компрессоры используют электропитание переменного тока (AC) для питания двигателя, подобно мощности, получаемой от общей розетки, однако 3-фазный компрессор должен иметь специализированное питание переменного тока в виде трех смещенных электрических импульсов. Подобно волнам в океане, трехфазное электричество использует гребни трех разных электрических импульсов для обеспечения непрерывного питания компрессора. Машина никогда не испытывает снижения уровня мощности, эффективно создавая устойчивый источник питания для тяжелого рабочего двигателя компрессора. В то время как однофазный двигатель, может столкнулся с перепадами напряжения в обычной однофазной сети, питаясь электричеством из розетки на стене.

    Базовая работа 3-фазного компрессора аналогична однофазным машинам. Двигатель компрессора заставляет воздух поступать в емкость до тех пор, пока резервуар для хранения не будет заполнен молекулами воздуха. Пользователь прикрепляет воздушный инструмент к машине, далее сжатый воздух подается в инструмент для создания механического движения. Многие компании используют компрессоры, потому что их универсальность позволяет использовать их с различными инструментами, чтобы сотрудники не уставали от тяжелых инструментов, требующих отдельных двигателей.

    Одним из недостатков 3-фазного компрессора является конкретное электропитание. Большинство домашних гаражей и небольших компаний имеют обычную однофазную сеть, которая поступает от электрической компании и попадает в каждую стенную розетку. Более крупные предприятия, как правило, имеют трехфазную мощность, особенно если они запускают другие трехфазные машины, такие как сварщики и генераторы. Домашний любитель или малый бизнес должен иметь трех фазный силовой контур, установленный в рабочей комнате для запуска этого типа компрессора.

    Основным преимуществом трехфазного компрессора является срок службы. Устойчивая электрическая мощность двигателя компрессора гарантирует, что механизм остается в стабильном состоянии, двигателю не нужно включать и выключать цикл, как при однофазном питании. В результате значительно увеличивается срок службы двигателя. Кроме того, меньше тока протекает через три электрических обмотки, этот малоточный ток сохраняет работу обмоток, чтобы предотвратить преждевременный отказ и дорогостоящий ремонт.

    Еще по теме:

    А Вы знаете, что такое пружинный компрессор? Что такое пружинный компрессор? Пружинный компрессор – это…

    А Вы знаете каков лучший компрессор для дома? Лучший компрессор для дома При выборе домашнего…

    А Вы знаете, что такое герметичный поршневой компрессор? Что такое герметичный поршневой компрессор? Герметичный компрессор…

    А Вы знаете, что такое дизельный компрессор? Что такое дизельный компрессор? Дизельный компрессор – это…


    Работа герметичных компрессоров

    С хемы электрического включения герметичных компрессоров определяются типом электродвигателя, примененного для привода компрессора, а также параметрами питающей сети. Для привода компрессоров, предназначенных для подключения к однофазной сети, используются асинхронные конденсаторные двигатели. Асинхронный конденсаторный двигатель имеет на статоре две обмотки. Одну из обмоток, пусковую, включают непосредственно в однофазную сеть, а другую, рабочую, включают через рабочий конденсатор.

    Схема включения конденсаторного двигателя с рабочей емкостью наиболее распространена в бытовых кондиционерах (см. рис.)
    1 — электродвигатель, 2 — внутренняя электрическая защита (тепловая, токовая), 3,4 — обмотки пусковая и рабочая соответственно, Ср — конденсатор рабочий, R, С, S — выводы обмоток, L — фаза, N — рабочий нуль.

    Рабочий конденсатор создает фазовый сдвиг между токами в пусковой и рабочей обмотках статора и остается включенным на протяжении всего периода работы двигателя.

    Необходимо помнить, что измерять сопротивление обмоток электродвигателя таких компрессоров следует после остывания компрессора. Иначе можно сделать неверный вывод о наличии обрыва в обмотках.

    Для повышения пускового момента параллельно рабочему конденсатору включают конденсатор, называемый пусковым (см. рис.). По окончании пуска этот конденсатор отключается.
    На рисунке: 1 — компрессор, 2 — реле пусковое, 3 — реле тепловой (токовой) защиты, 4, 5 — обмотки пусковая и рабочая соответствен.но, Сп — конденсатор пусковой, Rш — резистор шунтирующий.

    Г ерметичные компрессоры для трехфазной сети используют в качестве привода трехфазные асинхронные двигатели с короткозамкнутой обмоткой ротора. Для запуска таких компрессоров применяют метод непосредственного включения электродвигателей в сеть, который благодаря своей простоте получил наибольшее распространение для электродвигателей компрессоров мощностью до 7,5 кВт. Однако он имеет один существенный недостаток: в момент подключения двигателя к сети в обмотке статора возникает большая пусковая сила тока, в 5. 7 раз превышающая значение номинальной силы тока двигателя. Значительный бросок силы тока в питающей сети может вызвать заметное падение напряжения.

    В цепи питания трехфазного двигателя, являющегося приводом ротационного, спирального компрессоров, всегда устанавливают реле контроля чередования фаз для предотвращения обратного вращения.

    Для предотвращения автоматического повторного включения такие защиты, как токовая защита, внутренняя тепловая защита, датчик высокого давления и т. п., включаются по схеме с самоудержанием.

    Электрические цепи подразделяются на рабочие цепи и цепи защиты. Для обеспечения функционирования рабочих цепей предназначены: пусковое реле, пусковой конденсатор, рабочий конденсатор, шунтирующий резистор.

    Пусковое реле служит для подключения пускового конденсатора параллельно рабочему на время запуска электродвигателя компрессора. Обмотка реле включена параллельно вспомогательной обмотке электродвигателя, контакты реле нормально замкнуты. При достижении 75% частоты вращения электродвигателя реле срабатывает и отключает пусковой конденсатор.

    В бытовых кондиционерах используется два типа пускового реле: тепловое и реле напряжения. Тепловое реле реагирует на теплоту, выделяемую при прохождении тока через провод. Эти реле снабжены двумя парами контактов для включения пусковой и рабочей обмоток электродвигателя соответственно.

    Для проверки работоспособности реле его отключают от питания и отсоединяют фазный провод на клемме на выходе реле и соединяют его с клеммой на входе. С помощью токовых клещей замеряют силу тока в нулевом проводе, подключенном к компрессору. Для этого включают компрессор и немедленно отсоединяют провод на реле от входной клеммы. Если компрессор продолжает работать, а сила тока приближается к номинальной, то, значит, реле неисправно и его заменяют. Если компрессор работает при номинальной силе тока, но останавливается в течение 1. 2 мин, то реле неисправно и его заменяют.

    Пусковое реле напряжения электромагнитного типа содержит катушку из проволоки, намотанной на сердечник. Реле имеет нормально замкнутые контакты, которые размыкаются при втягивании сердечника в катушку. Реле может заклинить при закрытом или открытом положении контактов. Пусковое реле, заклинившее в закрытом положении, осуществляет пуск электродвигателя, но защитное реле при этом часто включает и выключает электродвигатель.

    Пусковой конденсатор устанавливается в пусковой цепи и подключается параллельно рабочему конденсатору только в момент пуска. Условием работоспособности конденсатора служит его емкость. Если емкость меньше номинальной на 20 %, то конденсатор следует заменить.

    Рабочий конденсатор включен последовательно с рабочей обмоткой электродвигателя компрессора. Он постоянно включен в рабочую цепь. Рабочий конденсатор повышает КПД компрессора и создает достаточный крутящий момент для запуска электродвигателя с постоянно расщепленной фазой. Если емкость рабочего конденсатора имеет отклонение от номинала более чем на ±10 %, то его заменяют.

    Шунтирующий резистор включается параллельно пусковому конденсатору. После запуска компрессора пусковой конденсатор отключается и остается в заряженном состоянии. В момент следующего включения пусковой конденсатор практически мгновенно разряжается через контакты пускового реле и рабочий конденсатор. Наибольшим сопротивлением в этой цепи обладают контакты пускового реле. Выделяемое на них тепло может стать достаточным для сварки контактов. При сварке контактов пускового реле отключение пускового конденсатора станет невозможным, что приведет к выходу его из строя и к пробою изоляции обмотки электродвигателя. Для предотвращения столь серьезных последствий предназначен шунтирующий резистор, на который разряжается пусковой конденсатор после его отключения.

    З ащиту компрессоров кондиционеров обеспечивают цепи защиты, которые содержат следующие элементы: реле тепловое (токовое), реле перегрузки, реле внутренней тепловой защиты в управляющей цепи, реле тепловой защиты в цепи питания, реле контроля чередования фаз.

    Защита устанавливается на верхнюю часть герметичного корпуса компрессора (имеет внешний вид «таблетки») и отключает компрессор при перегреве или при превышении допустимой силы тока. Выпускаются несколько типов подобных элементов. Одни имеют в своем составе нагреватель и биметаллическую пластину, другие содержат только биметаллическую пластину, которая изгибается при нагревании и размыкает контакты в электрической цепи компрессора. Нагрев происходит от корпуса компрессора или вследствие значительной силы тока, протекающего через пластину (или нагреватель). После остывания биметаллическая защита возвращается в исходное положение, замыкая контакты. Реле включается в цепь асинхронного конденсаторного двигателя таким образом, что при срабатывании отключает питание от вывода (клеммы) С, являющейся точкой соединения рабочей и пусковой обмоток.

    Т оковую защиту обеспечивает реле перегрузки, предназначенное для аварийного отключения компрессора в случае превышения допустимой силы тока в цепи его питания. Причинами превышения силы тока могут быть заклинивание компрессора, замыкание обмоток, низкое питающее напряжение. Защитные реле перегрузки, монтируемые снаружи компрессора, выпускают трех модификаций: с двумя клеммами, с тремя клеммами, с четырьмя клеммами. Для проверки реле с двумя клеммами токовыми клещами определяют пусковую и рабочую силу тока электродвигателя компрессора. Амперметр должен показать мгновенный скачок силы тока, превышающий в 4. 6 раз номинальный ток электродвигателя компрессора, который затем снижается до заданной величины. Если ток не уменьшается, а отключение электродвигателя происходит защитным реле, то оно исправно. На рис.: 1 — компрессор, 2 — реле тепловой (токовой) защиты, 3,4 — обмотки пусковая и рабочая соответственно.

    Защитные реле с тремя клеммами применяют в электрической схеме компрессора, когда желательна защита не только рабочей, но и пусковой обмоток.

    Защитные реле с четырьмя клеммами используют для защиты мощных компрессоров. Эти реле могут быть с биметаллическим элементом или со спиралью. Они имеют два соединения с цепью управления. Если величина силы тока, протекающего через электродвигатель компрессора, выше номинальной, то биметаллический элемент или спираль нагреется, цепь управления размыкается, компрессор останавливается.

    Поскольку при снижении тока реле автоматически возвращается в исходное состояние, то этот элемент включается в цепь обмотки пускателя по схеме с самоудержанием.

    Р еле внутренней тепловой защиты в управляющей цепи устанавливается непосредственно на выводы обмотки трехфазного электродвигателя компрессора (см. рис.). В качестве термочувствительного элемента используется биметаллическая пластина. Как правило, внутренняя тепловая защита используется вместе с токовой защитой, которая практически мгновенно реагирует на значительные скачки тока. Внутренняя тепловая защита обладает большей инерционностью и предназначена для предотвращения постепенного перегрева обмоток электродвигателя при неисправностях компрессора или элементов гидравлического контура. На рис.: 1 — электродвигатель компрессора, 2 — реле внутренней тепловой защиты, W, U, V — выводы обмоток.

    Ротационные, спиральные компрессоры предполагают вращение вала приводного электродвигателя только в одном направлении. Для исключения ошибочного подключения компрессора к трехфазной сети и, как следствие, обратного вращения применяется реле контроля чередования фаз.

    Реле контроля чередования фаз имеют еще одну функцию — это контроль значений всех фазных напряжений. Допускается одновременное отклонение фазных напряжений не более чем на 10%, а разница в значениях напряжений фаз (перекос) должна составлять менее 5 %. Несбалансированности напряжений следует уделять особое внимание, поскольку дисбаланс, например, в 5 % увеличивает тепловыделение на обмотках электродвигателя на 50 %.


    Компрессор трехфазный

    СИСТЕМЫ ПНЕВМАТИЧЕСКОЙ ПОЧТЫ

    Работа пневматической почты основана на создании давления и разряжения в магистральном трубопроводе.

    Для этих целей применяют компрессорные установки двух типов :

    Оба типа компрессорных установок позволяют создавать и давлении и разряжение.

    Компрессор SD1 наиболее часто применяется в банках, небольших офисах.

    Представляют собой два двигателя с крыльчатками, объединенных в одном корпусе.Один из двигателей работает на разряжение, другой – на создание давления.

    Компрессоры типа SD1 применяются при устройстве небольших систем пневмопочты в несколько станций, незначительно удаленных друг от друга.

    Преимущества компрессоров SD1:

    небольшие размеры, возможность установки его в любом положении, в том числе за подвесным потолком,

    невысокая стоимость по сравнению с другими компрессорными установками,

    отсутствие необходимости применять дополнительные устройства для переключения направления воздушного потока, т.к. давление и разрежение создается на одном и том же выходе за счет попеременного включения разных двигателей,

    питание от обычной электросети

    Потребляемая мощность: 2х1100Вт
    Потребляемый ток: 2х5,9А
    Напряжение:

    230В 50/60Гц
    Создаваемое разряжение: 260мБар
    Создаваемое давление: 310мБар
    Класс защиты: IP 32 IK 6 DIN40050

    Использование маршрутной стрелки W3F в качестве “воздушной стрелки” – переключателя воздушного потока компрессоров SU

    Компрессоры

    Однофазные компрессоры

    Дополнительное оборудование

    Применяется только в случае сильной загрязненности атмосферы

    Применимость компрессоров в зависимости от диаметра и длины трубопровода

    Для консультации обратитесь к специалистам компании

    АЭРОСТЭП – авторизованного представителя Ing.Sumetzberger GMBH

    на территории России

    Применяют для обеспечения высокой надежности высоконагруженных систем пневмопочты с большим количеством станций, расположенных на значительном расстоянии друг от друга.

    Компрессоры состоят из трехфазного двигателя различной мощности. Корпус крыльчатки, расположенный в основании двигателя, имеет два выхода. В одном из них при работе двигателя постоянно создается давление, в другом – разрежение.

    Оба выхода подключаются к магистральному трубопроводу с помощью устройств переключения воздушного потока. В качестве таких устройств используются механические заслонки с электроприводом (реверсивный клапан RAGZ ) или маршрутная стрелка, которая в этом случае называется воздушной стрелкой .

    Компрессоры типа SU имеют встроенные шумоподавители.Тем не менее для их установки желательно иметь отдельное помещение. Компрессоры устанавливаются на полу и крепятся к стене. В отдельных случаях компрессоры устанавливаются на специальных полках (консолях), например в воздушных шахтах.

    Преимущества трехфазных компрессоров SU:

    высочайшая надежность при работе в тяжело-нагруженных условиях,

    высокая производительность. Объединение нескольких компрессоров в единую установку позволяет достигать любой необходимой для работы пневмопочты мощности.

    возможность плавной регулировки частоты вращения двигателя, т.е. имеется возможность регулировки скорости движения капсул с деликатными грузам, например – крови и биоматериалов в медицинских учреждениях.

    Существует широкий набор трехфазных компрессорных установок роторного типа. Наиболее распространены трехфазные компрессоры типа SU4 и SU6 .


    Подключение прессостата к компрессору и его настройка

    Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.

    Устройство и принцип работы блока автоматики

    Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики, прессостат.

    Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения.

    Реле давления для компрессора представляет собой блок, содержащий следующие элементы.

    1. Клеммы. Предназначены для подключения к реле электрических кабелей.
    2. Пружины. Установлены на регулировочных винтах. От силы их сжатия зависит уровень давления в ресивере.
    3. Мембрана. Установлена под пружиной и сжимает ее под действием сжатого воздуха.
    4. Кнопка включения. Предназначена для запуска и принудительной остановки агрегата.
    5. Фланцы соединения. Их количество может быть от 1 до 3. Предназначены фланцы для подсоединения реле включения компрессора к ресиверу, а также для подсоединения к ним предохранительного клапана с манометром.

    Кроме всего, автоматика на компрессор может иметь дополнения.

    1. Клапан разгрузки. Предназначен для сброса давления после принудительной остановки двигателя, что облегчает его повторный запуск.
    2. Тепловое реле. Данный датчик защищает обмотки двигателя от перегрева путем ограничения силы тока.
    3. Реле времени. Устанавливается на компрессорах с трехфазным двигателем. Реле отключает пусковой конденсатор через несколько секунд после начала запуска двигателя.
    4. Предохранительный клапан. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.
    5. Редуктор. На данном элементе устанавливаются манометры для измерения давления воздуха. Редуктор позволяет выставить требуемый уровень сжатия воздуха, поступающего в шланг.

    Принцип работы прессостата выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.

    Схемы подключения прессостата к компрессору

    Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

    Подключение реле к сети 380 В

    Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

    На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

    Подключение прессостата к сети 220 В

    К однофазной сети реле подключается по схемам, приведенным далее.

    На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

    Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

    Подсоединение прессостата к агрегату

    Подключить реле давления к компрессору довольно просто.

    1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.
    2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
    3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
    4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

    После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

    Регулировка давления в компрессоре

    Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

    Важно! По умолчанию, реле, как однофазных аппаратов, так и агрегатов, работающих от сети 380 В, уже имеют заводские настройки. Разница между нижним и верхним порогом включения двигателя не превышает 2 бар. Данное значение изменять пользователю не рекомендуется.

    Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

    Регулировка давления в компрессоре проводится следующим образом.

    1. Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
    2. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
    3. Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
    4. С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

    Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

    Реле давления серии РДК для воздушных компрессоров.



    Реле давления серии РДК предназначены для управления электродвигателем воздушного компрессора в автоматическом режиме по установленным диапазонам давления. Основная задача, которую помогают решить реле РДК – это поддержание необходимого рабочего давления в ресивере компрессора.

    Рабочая среда: воздух и другие неагрессивные газы. Траб.среды -5…+80 °C.

    Реле давления серии РДК снабжены:

    • Разгрузочным клапаном. Он подключается в магистраль подачи воздуха между головкой компрессора и обратным клапаном ресивера. При остановке электродвигателя компрессора разгрузочный клапан открывается и сбрасывает давление из головки компрессора и магистрали воздуха до обратного клапана (разгружает компрессор). После включения и разгона электродвигателя обратный клапан запирается нагнетаемым давлением, обеспечивая таким образом легкий (разгруженный) запуск компрессора из выключенного состояния.
    • Механическим выключателем. Он имеет два положения: «ON»(1) и «OFF». В положении «ON» компрессор работает в автоматическом режиме включаясь и выключаясь по верхнему и нижнему порогу срабатывания. В положении «OFF» питание с электродвигателя отключено принудительно и компрессор не включится при любом значении давления в ресивере.

    (1) - у реле давления серии РДК-xT10P-x вместо символа "ON" нанесен символ "AUTO".




    Для ввода реле серии РДК в эксплуатацию необходимо:

    • Подключить реле к ресиверу компрессора через порт G1/4”.
    • Для реле с четырьмя портами установить манометр, если это необходимо, а неиспользуемые порты закрыть заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
    • При необходимости подключить разгрузочный клапан к компрессору для облегчения его запуска. Если компрессор не требует подключения разгрузочного клапана, то разгрузочный клапан реле давления не подключается к компрессору.
    • Подключить цепи управления электродвигателем к контактам реле (напрямую(2) или через сетевой контактор).
    • Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

    (2) - перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.






    Технические характеристики реле давления серии РДК:

    Наименование Фото Pраб. max
    бар
    Диапазон
    настройки, бар
    Заводская настройка, бар(3) Дифференциал, бар Кол-во
    портов,
    (резьба)
    Кол-во и тип
    контактов
    Мощность контактов, А
    для категории применения нагрузки
    АС-3 (трехфазные эл. двигатели)
    Ø разгрузочного клапана, мм
    Тип конструктивного исполнения корпуса 10 с выключателем "Рычаг"
    РДК-1Т10Р-1 7 2…7 4…6 1,5…2,5 1 порт
    (1/4” NPT внутр.)
    2 NC 12 А / 240 VAC 6
    РДК-1Т10Р-2/6,5 10,5 2,5…10,5 6…8 2…3 1 порт
    (1/4” NPT внутр.)
    2 NC 12 А / 240 VAC 6,5
    РДК-4Т10Р-1 6,5 2…6,5 4…6 1,5…2,5 4 порта
    (1/4” NPT внутр.)
    2 NC 12 А / 240 VAC 6
    Тип конструктивного исполнения корпуса 10 с выключателем "Кнопка"
    РДК-1Т10К-2 12 3…12 6…8 2…3 1 порт
    (1/4” NPT внутр. )
    2 NC 20 А / 240 VAC 6
    РДК-4Т10К-2 12 3…12 6…8 2…3 4 порта
    (1/4” NPT внутр.)
    2 NC 20 А / 240 VAC 6
    Тип конструктивного исполнения корпуса 18 с выключателем "Переключатель"
    РДК-1Т18П-2 11 3…11 6…8 1,4…4 1 порт
    (1/4” NPT внутр.)
    3 NC 16 А / 400 VAC 6
    РДК-1Т18П-3 16 4…16 8…10 1,8…4,5 1 порт
    (1/4” NPT внутр.)
    3 NC 16 А / 400 VAC 6
    РДК-4Т18П-2 11 3…11 6…8 1,4…4 4 порта
    (1/4” NPT внутр.)
    3 NC 16 А / 400 VAC 6
    Тип конструктивного исполнения корпуса 19 с выключателем "Переключатель"
    РДК-1Т19П-1 11 2…11 4…6 2…4 1 порт
    (1/4” NPT внутр. )
    2 NC 16 А / 250 VAC 6

    (3) - реле давления серии РДК поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (4...6, 6...8 и 8...10 бар).






    Монтаж реле давления серии РДК:

    Рис.1 Установка реле давления серии РДК на компрессор.

    • Реле давления серии РДК устанавливаются непосредственно на ресивер компрессора через порт с внутренней резьбой G1/4”. Если используется модификация реле с четырьмя пор-тами (РДК-4Тххх-х), то в дополнительные порты, если это необ-ходимо, устанавливается: манометр, а неиспользуемые порты закрываются заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
    • Если компрессор требует подключения разгрузочного клапана, то его необходимо подключить в магистраль подачи воздуха в ресивер на участке от головки компрессора до обратного клапана ресивера (см. рис.1).
    • Цепь управления электродвигателем компрессора подключается напрямую через контакты реле (если ток нагрузки не превышает мощность контактов реле) или с использованием сетевого контактора (если ток нагрузки превышает мощность контактов реле).






    Настройка порогов срабатывания реле давления серии РДК:

    Для настройки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и, ориентируясь на показания манометра, установить сначала верхний порог срабатывания (значение давления в ресивере, при котором компрессор отключается), затем нижний порог срабатывания (значение давления в ресивере, при котором компрессор включается). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).



    Модель реле Возможность настройки дифференциала Регулировочные винты
    РДК-хТ10Р-х Настраиваемый

    РДК-хТ10К-х Фиксированный

    РДК-хТ18х-х Настраиваемый

    РДК-хТ19х-х Настраиваемый




    Использование дополнительного оборудования с 4-х портовыми реле давления РДК-4Тххх-х:

    1. Внешний вид реле давления серии РДК с четырьмя портами:

      Рис. 2 Внешний вид реле давления с 4-мя портами.

    2. Пример установки дополнительного оборудования:

      Рис. 3 Пример установки дополнительного оборудования (манометр и заглушка).

    3. Перечень дополнительного оборудования совместимого с реле давления серии РДК:

    Манометры:

    Артикул Наименование Фото
    F162838 MA-50-10-1/4-EN Манометр
    F162839 MA-50-16-1/4-EN Манометр

    Заглушки:

    Артикул Наименование Фото
    F534214 B-1/4-50 Заглушка по DIN 908, с фторопластовым уплотнительным кольцом
    F578407 NPQH-BK-G14-P10 Заглушка с уплотнительным кольцом FPM, резьба G1\4"






    Схемы подключения реле давления серии РДК:

    Для работы с трехфазной нагрузкой рекомендуется использовать реле давления РДК-хТ18П-х, т. к. данная модель реле имеет три контакта и способно коммутировать три фазы одновременно.

    Для работы с однофазной нагрузкой рекомендуется применять реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х, т.к. данные модели имеют по две группы контактов.

    Допускается использование реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х с трехфазной нагрузкой, но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети.

    Рис. 4 Схема подключения однофазной нагрузки к реле давления серии РДК.



    Рис. 5 Схема подключения трехфазной нагрузки к реле давления серии РДК.






    Габаритные размеры реле давления серии РДК:

    РДК-1Т10Р-1, РДК-1Т10Р-2/6,5



    РДК-4Т10Р-1



    РДК-1Т10К-2



    РДК-4Т10К-2



    РДК-1Т18П-2, РДК-1Т18П-3



    РДК-4Т18П-2



    РДК-1Т19П-1






    Расшифровка обозначения реле давления серии РДК:


    Компрессор воздушный, автоматика для компрессора: пускатель КМИ 22560

    Ввод в эксплуатацию (запуск) компрессорной установки. Монтаж автоматики управления для компрессора состоящей из пускателя в комплектации КМИ 22560, управляющего электроконтактного манометра и промежуточного реле.

    Производство (генерация) сжатого воздуха обходится намного дешевле, чем выработка электроэнергии,  а пневматический инструмент мощнее и надежнее чем электроинструмент, поэтому в промышленности очень много используется оборудования для работы которого необходим сжатый воздух. Воздушные компрессоры служат для генерации сжатого воздуха, и для управления установками используется автоматика.

    Монтаж и подключение контактора (пускателя) серии КМИ, российской фирмы IEK (ООО "Интерэлектрокомплект"). Пускатель в комплектации КМИ 22560, в комплект входит сам пускатель, электротепловое реле, кнопки управления "Пуск" и "Стоп" и корпус со степенью защиты IP54. Собранный комплект предназначен  для дистанционного запуска и остановки трехфазного асинхронного электродвигателя с короткозамкнутым ротором напряжением 380 В. Реле необходимо для защиты двигателя от перегрузок и сверхтоков возникающих при обрыве фазы:

    Пускатель (контактор) - это электромагнитное реле с силовыми контактами.

    Электротепловое реле - это прибор для защиты электродвигателя.

    Старая автоматика управления пришла в негодность:

    Автоматика управляет трехфазным двигателем который, через ременную передачу, запускает компрессор (насос):

    Из компрессора выработанный воздух поступает в ресивер (ёмкость, в которую нагнетается сжатый воздух):

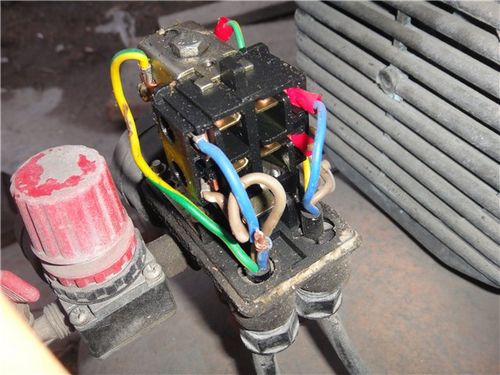

    На ресивере установлен управляющий электроконтактный манометр который необходим для поддержания давления в ресивере в заданных пределах:

    Манометр в базовом исполнении (5 исполнение), то есть на нижнем установленном пределе срабатывает на размыкание, а на верхнем установленном пределе срабатывает на замыкание и поэтому в схеме управления необходимо использовать промежуточное реле, которое будет работать как кнопка "Стоп":

    При первом запуске необходимо проверить направление вращения вала электродвигателя.  В дальнейшем все управление воздушным компрессором происходит в автоматическом режиме с помощью пускателя КМИ 22560, управляющего манометра и промежуточного реле.

    Похожие статьи

    1. Трёхфазный ограничитель мощности ОМ-310.
    2. Реле ограничения мощности и выбора нагрузки.
    3. Переключатель фаз.

    Трехфазный воздушный компрессор: что это такое и как подключить - Блог промышленного производства

    Трехфазный воздушный компрессор используется многими крупными компаниями, поскольку он прочен и надежен. Он также имеет ряд других преимуществ по сравнению с однофазными воздушными компрессорами. Сегодня мы собираемся дать базовое, но четкое описание трехфазного воздушного компрессора в этой новой статье на Linquip. Итак, следите за нами, чтобы узнать об этом больше.

    Что такое трехфазный компрессор?

    Трехфазный компрессор - это кондиционер, который вырабатывает энергию для прикрепления воздушных устройств, таких как шлифовальные станки или гвозди, в резервуаре для хранения.Внутри одного корпуса двигателя расположены три разные силовые обмотки, обеспечивающие стабильное питание трехфазного воздушного компрессора. В этой специализированной машине не используется двигатель с одной простой обмоткой.

    Компрессоры питаются от электродвигателя переменным электрическим током (АС), эквивалентным мощности от стандартной настенной розетки; но трехфазный компрессор должен иметь три электрических импульса смещения для определенного источника переменного тока. Три фазы электропитания обеспечивают непрерывное электропитание компрессора с пиками трех различных электрических импульсов.Машина обеспечивает стабильное электропитание для трудолюбивого двигателя компрессора, который может противостоять однофазному двигателю.

    Трехфазный воздушный компрессор аналогичен функции однофазного компрессора. Пока резервуар для хранения не будет плотно заполнен молекулами воздуха, двигатель нагнетает компрессор в машину за пределами воздуха. Пользователь добавляет сжатый воздух в устройство и направляет его в устройство для механического движения. Многие предприятия используют компрессоры, потому что их можно использовать с различными инструментами, чтобы сотрудники не устали от тяжелых инструментов, которым требуются отдельные двигатели.

    Но есть разница между тремя фазами и однофазными воздушными компрессорами. Основное различие заключается, прежде всего, в напряжении, обеспечиваемом каждой формой провода. Однофазное управление также называется «расщепленной фазой». Доступны несколько методов для определения наличия трехфазного провода или однофазного провода.

    Трехфазный воздушный компрессор имеет несколько преимуществ, главным преимуществом которого является срок службы. Постоянная мощность двигателя компрессора гарантирует, что система остается в устойчивом состоянии; как и при однофазном управлении, двигатель не нужно включать и выключать.Это увеличивает долговечность двигателя. Кроме того, три системы электрических обмоток имеют меньший ток; и это защищает работу обмотки от преждевременных отказов и дорогостоящего ремонта.

    Однако одна проблема с трехфазным воздушным компрессором - это специфическая подача электроэнергии. То есть большинство домашних гаражей и небольших компаний имеют обычное одноступенчатое питание и импульсы на каждой розетке, полученные от электрической компании. Более крупные компании, как правило, используют трехфазное питание, например сварщики и генераторы.Чтобы использовать этот тип компрессора, домашний любитель или малый бизнес должен будет установить трехфазные системы питания в своем рабочем пространстве.

    Являясь одним из типов трехфазных воздушных компрессоров, трехфазные воздушные компрессоры мощностью 3 л.с. представляют собой усовершенствованную машину, созданную для удовлетворения постоянно растущих требований клиентов. Трехфазный воздушный компрессор мощностью 3 л.с. можно использовать как в промышленных, так и в коммерческих целях.

    3-фазный воздушный компрессор на однофазный

    Переключение трехфазного воздушного компрессора на однофазное может обеспечить самое простое и экономичное решение для однофазного режима.Для работы трехфазного оборудования от однофазного мы предлагаем различные варианты.

    Поворотный фазовый преобразователь является наиболее распространенным. Они просты в установке и надежны для снабжения оборудования трехфазным питанием, когда используется только однофазный источник. Преобразование фазы должно быть очень консервативным из-за высоких требований во время запуска воздушных компрессоров и при полной нагрузке.

    Приводы с регулируемой скоростью вращения (VFD)

    могут использоваться как хороший выбор для небольших нагрузок, поскольку они обеспечивают высокую надежность в компактном корпусе, не требующем технического обслуживания, высокую эффективность и интеграцию защиты двигателя.Проблема в том, что их сложнее установить, и они, как правило, теряют свою рентабельность при мощности выше 5 л.с.

    После преобразования трехфазного воздушного компрессора в операционные системы только с однофазным управлением многие заказчики стремятся найти надежное решение по разумно низкой цене. Но в некоторых случаях подержанный трехфазный воздушный компрессор может значительно сэкономить на его однофазном эквиваленте, но это преимущество теряется, если учесть сравнительно большие затраты на вращающийся фазовый преобразователь или частотно-регулируемый привод, необходимые для правильной работы.

    Электропроводка трехфазного воздушного компрессора

    Основные требования к проводке трехфазного воздушного компрессора включают добавление паспортной таблички для каждого двигателя, обычно сбоку или на конце двигателя. Детали на этикетке показывают масштаб двигателя и требования к электропитанию. В этом случае электрическая служба должна иметь либо три фазы - 230 вольт, либо три фазы - 460 вольт для магазина, где должен быть установлен двигатель.

    Затем электрическая сервисная панель, такая как электрические двигатели, должна быть снабжена этикеткой, которая прикрепляется либо к крышке, либо внутри двери.Информация на этикетке будет относиться к производству, моделям и номинальному напряжению электрической панели. Анализ главного автоматического выключателя, у которого есть номинальная сила тока, например, на рукоятке выключателя, более известен своей истинной силой тока.

    Электроэнергия для трехфазного воздушного компрессора требует трех отдельных линий электропередач, которые производятся трехфазной электрической сервисной панелью, но при этом не становятся слишком технически сложными. Однофазная панель с напряжением 120/240 вольт, которую можно найти в магазине или доме, могла питать только до двух отдельных линий электропередачи, поэтому мощность, необходимая для трехфазного двигателя, не могла быть обеспечена такими электрическими службами.

    Далее: Пускатели трехфазных двигателей и схемы управления

    Как упоминалось выше, в стандартной цепи трехфазного двигателя будут проложены 3 отдельных изолированных провода для питания и заземления. Для трехфазного двигателя нейтральный кабель не требуется.

    Вкратце, в отношении проводки трехфазного воздушного компрессора, необходимо определить необходимое напряжение и силу тока, а также определить напряжение и допустимую силу тока электрической панели обслуживания. Затем электродвигатели обычно подключаются к контроллеру двигателя или стартеру двигателя, который должным образом спроектирован для защиты двигателя от тепла и тепловой перегрузки.

    Трехфазный воздушный компрессор Ingersoll Rand

    Трехфазный воздушный компрессор Ingersoll Rand, как и один из других видов трехфазного воздушного компрессора, предлагает широкий спектр безмасляных компрессоров, подходящих для вашей отрасли и области применения. Компания Ingersoll Rand оценивает и рекомендует лучшее решение для безмасляных воздушных компрессоров, отвечающее требованиям - от процессов, требующих больших объемов потока, до отраслей с меняющимися требованиями, в которых необходимо использовать безмасляные компрессоры Nirvana VSD. У нас есть компрессоры без маслосъемных винтов, центробежные компрессоры, решения для ПЭТ и многое другое.

    Основными преимуществами трехфазных воздушных компрессоров Ingersoll rand являются:

    • Наши безмасляные воздушные компрессоры повышают производительность установки за счет оптимизированных решений для сжатого воздуха, адаптированных к вашим потребностям;
    • отсутствие опасности загрязнения вашего конечного продукта;
    • Эти компрессоры прочны и надежны для работы в суровых условиях благодаря использованию материалов высочайшего качества от проверенных поставщиков мирового класса.

    Трехфазные воздушные компрессоры Ingersoll имеют три характеристики:

    • Соответствие нормативным требованиям: в некоторых странах использование сжатого воздуха подлежит строгому законодательству в чувствительных отраслях промышленности, например, в пищевой и фармацевтической промышленности;
    • Использование безмасляного воздушного компрессора, сертифицированного по классу 0: это обеспечивает чистый воздух
    • Эффективность и производительность: высококачественный воздух (безмасляный класс воздуха 0 и PDP -40 ° C) обеспечивает безопасность, низкие эксплуатационные расходы и долгий срок службы последующего оборудования.

    В этой статье мы попытались дать хорошее представление о трехфазном воздушном компрессоре. Но вы, возможно, захотите узнать о других типах и порядке их продажи. С нашей командой экспертов мы готовы ответить на все ваши вопросы. Итак, зарегистрируйтесь в Linquip для получения дополнительной информации о трехфазном воздушном компрессоре.

    Диагностика проблем в 3-фазном компрессоре кондиционера

    Весна здесь, и лето быстро приближается! По мере приближения к более теплым месяцам года технические специалисты HVAC всех мастей начинают замечать все больше поломок систем переменного тока.Скорее всего, ваша система кондиционирования находилась в спячке в прохладные зимние месяцы, поэтому, конечно, когда это было необходимо больше всего, она ломалась в самый неподходящий момент. Это обычная история, которую слышат владельцы как коммерческих, так и жилых кондиционеров.

    Хотя кондиционирование воздуха в вашем частном доме имеет важное значение, поддержание круглосуточной работы коммерческих систем кондиционирования воздуха имеет решающее значение для работы. Простой системы может стоить компаниям тысячи долларов из-за того, что они уводят клиентов, повреждают чувствительные к температуре продукты и ставят под сомнение репутацию компании.Одна очень серьезная неисправность, которая может привести к простоям кондиционера в течение нескольких часов, - это отказ компрессора.

    В компрессор известен как «сердце» системы кондиционирования воздуха. Он перекачивает хладагент по всей системе HVAC, которая управляет процессом кондиционирования воздуха. Если компрессор неисправен и не работает, ваша система отопления, вентиляции и кондиционирования воздуха будет выдувать только теплый воздух. В коммерческих системах отопления, вентиляции и кондиционирования воздуха диагностика компрессоров переменного тока может быть сложной задачей для неопытных технических специалистов.В частности, тип компрессора, вызывающий много вопросов, - это трехфазный компрессор переменного тока.

    В этой статье мы рассмотрим надлежащие процедуры диагностики неисправного трехфазного компрессора переменного тока. Имейте в виду, что трехфазное электрическое напряжение используется в основном в коммерческих целях и обычно составляет 460 Вольт! Работать с ним крайне опасно, это может привести к серьезным травмам или даже смерти. Если вы нетренированный и / или не имеющий лицензии человек, пожалуйста, не пробуйте ничего, упомянутого в этой статье.Обратитесь за помощью к местному специалисту по HVAC.

    Диагностика неисправной системы HVAC

    Очень важным начальным шагом к диагностике системы HVAC является разговор с клиентом. Заказчики могут сэкономить вам много времени на диагностику, сузив список возможных неисправностей в системе. Важными вопросами, связанными с неисправным компрессором, могут быть следующие: были ли сработавшие электрические выключатели? Были ли какие-либо громкие звуки из системы HVAC? Система охлаждалась слабо или совсем не охлаждалась? Как долго система не работает? Это произошло впервые и каковы были предыдущие проблемы с этой системой?

    Чем больше информации вы получите о системе, тем быстрее вы снова сможете подуть холодный воздух!

    Определить тип компрессора

    Как правило, в бытовых электрических системах вы увидите то, что называется двухфазным, двухфазным или однофазным электрическим током.Если вы посмотрите на коробку электрического разъединителя или электрическую панель блока HVAC, вы обнаружите две опоры питания и заземляющую опору, обеспечивающие питание. Если вы проверите напряжение между линией 1 и линией 2 с помощью вольтметра, оно покажет примерно 220 вольт. В трехфазном электрическом приложении, если вы посмотрите на электрическую разъединительную коробку или электрическую панель блока HVAC, вы обнаружите три силовых и один заземляющий ножки, питающие блок HVAC. Если вы проверите напряжение между линией 1 и линией 2 с помощью вольтметра, оно покажет примерно 460 вольт.

    Простой способ определить, является ли компрессор кондиционера трехфазным, - это прочитать бирку производителя, расположенную на компрессоре. Посмотреть пример изображения Бирка производителя компрессора Copeland Scroll для справки. На картинке обратите внимание на надпись «PH», под ней вы увидите цифру 3. Число 3 указывает на то, что это трехфазный компрессор. Если вы также посмотрите на раздел с буквой «V» вверху, под ним будет числиться «460». Это означает, что компрессор рассчитан на работу с напряжением 460 В.Обычно трехфазные электрические системы имеют напряжение около 460 вольт. Если бы этот компрессор был однофазным, это выглядело бы следующим образом. В разделе «PH» будет указано число «1» для одной фазы. В разделе «V» будет указано «220» или «208» для приложений 220 В. Если бирка компрессора блеклая или нечитаемая, эту информацию можно найти на бирке производителя, расположенной на внешней стороне системы HVAC (где указаны модель и серийный номер или расположены). Если вы по-прежнему не можете найти нужную информацию на ярлыках производителя, позвоните производителю и запросите эту информацию.Такая информация, как тип хладагента, возраст системы, надлежащая рабочая сила тока, надлежащее напряжение, номер модели и серийный номер, могут быть найдены на внешней стороне системы HVAC, на этой бирке. Вся эта информация жизненно важна при диагностике системы HVAC.

    Взгляните на электрическую разъединительную коробку

    Следующий шаг - найти термостат и вручную повернуть его для охлаждения, при этом устанавливая заданную температуру как минимум на 10 градусов ниже комнатной.Если система HVAC расположена на крыше, вам нужно свести к минимуму количество подъемов и спусков по служебной лестнице. После обнаружения системы отопления, вентиляции и кондиционирования воздуха сначала отключите питание с помощью электрического разъединителя в целях безопасности. Снимите панели, содержащие электрические компоненты и компрессор кондиционера. Осмотрите электрическую панель на предмет перегоревших проводов, ослабленных соединений проводов или всего, что бросается в глаза, как неуместного. Запах сгоревших проводов или изоляции.

    Распространенной проблемой отказа компрессора является неплотная или неисправная проводка, особенно в коробке электрического разъединителя.Проверьте электрические клеммы, прикрепленные к компрессору, на предмет перегоревших или закороченных проводов.

    Теперь вы можете снова включить питание с помощью электрического разъединителя. На рисунке справа показан пример трехфазной электрической разъединительной коробки. С помощью вольтметра на стороне нагрузки (внизу) проверьте соответствие каждого плеча напряжением другому. Например, проверка линии 1 (желтый) и линии 2 (красный) отображает напряжение 474. То же самое с линией 1 и линией 3 дает 473 вольт. Затем проверка линии 2 и линии 3 дает 475 вольт.Эти измерения показывают, что все напряжения почти равны друг другу, чего мы и хотим. Если одна из линий показывает значительную разницу в напряжении, возможно, проблема связана с поврежденной проводкой, ненадежным соединением проводов, неисправным предохранителем или неисправными выключателями. Распространенная проблема, называемая «однофазной», возникает, когда одна из силовых ветвей показывает «0» и вызывает сбой в работе системы.

    Проверить контактор

    Затем мы должны найти контактор, убедитесь, что контактор получает правильное напряжение на каждой силовой ветви, и проверьте напряжение, выходящее из контактора, на предмет надлежащего напряжения.Если контактор получает 474 В на одной ноге, но имеет 236 Вольт после контактора на той же ноге, то он не передает надлежащее напряжение и может быть неисправен. Если катушка контактора не втягивается, убедитесь, что она получает 24 В от проводки управления. Если контактор не получает 24 В, выполните следующие действия. Убедитесь, что термостат подает на контактор 24 Вольт. Убедитесь, что концевой выключатель низкого или высокого давления препятствует срабатыванию катушки контактора.Проверьте, не сработала ли тепловая перегрузка компрессора, препятствующая срабатыванию катушки контактора. Обычная проблема, связанная с подрядчиком, - это когда на медных прокладках появляются ямки и они теряют способность оставаться закрытыми. Это состояние может вызвать падение напряжения на контакторе.

    Проверить давление хладагента

    После проверки правильности работы контактора пора проверить давление хладагента. Присоедините манометры хладагента к портам высокого и низкого давления системы.После включения системы дайте давлению выровняться в течение не менее пяти-десяти минут, контролируя давление. Если давление не меняется и не колеблется, скорее всего, компрессор не работает. Возьмите амперметр каждой электрической линии, питающей компрессор. Если компрессор получает соответствующее сетевое напряжение на каждую ногу и потребляет «0» ампер, то он не запускается. Если давление хладагента остается неизменным и компрессор потребляет чрезвычайно высокий ток, который продолжает расти, то, скорее всего, это «ток заблокированного ротора».

    Устранение неполадок компрессора

    Компрессор, показывающий усилители заблокированного ротора, может проявлять некоторые из следующих симптомов. Компрессор может издавать гудящий звук, который со временем может усилиться. Если компрессор продолжает работать с высокой силой тока, это может в конечном итоге привести к срабатыванию электрического прерывателя. Поскольку компрессор тянет слишком большую силу тока, будучи застрявшим в токе заблокированного ротора, он не может охлаждаться хладагентом. Компрессор продолжит нагреваться и станет очень горячим, что может привести к срабатыванию теплового реле перегрузки.Это защитная функция компрессора, которая отключает компрессор и пытается предотвратить перегрев. Никогда не дотрагивайтесь до компрессора, чтобы почувствовать, насколько он горячий! Он может достичь температуры ожога до того, как его отключит тепловой выключатель. Используйте термопистолет для проверки температуры корпуса компрессора. Компрессор при тепловой перегрузке может достигать температуры выше 225 градусов по Фаренгейту. Компрессор, который потребляет «0» ампер, имеет надлежащее сетевое напряжение и имеет температуру, превышающую 225 градусов по Фаренгейту, скорее всего, будет иметь тепловую перегрузку.Если компрессор испытывает тепловую перегрузку, подождите не менее 24 часов перед дальнейшей диагностикой системы, чтобы дать компрессору достаточно времени для охлаждения.

    Чем вызвана тепловая перегрузка, должен быть вашим следующим вопросом. Компрессор - это, по сути, электродвигатель. Электродвигатель имеет медную обмотку, которая может закоротить, стать заземленной или иметь открытую обмотку. Эти неисправности могут вызвать тепловую перегрузку или отказ компрессора. Чтобы проверить наличие любой из этих проблем, сначала необходимо отключить питание в электрическом отсеке.Мы рекомендуем в любое время отсоединять провода, чтобы сфотографировать, как они были изначально подключены, для справки. Вы также можете просмотреть электрические схемы на внутренней стороне панелей или спецификации производителя для дальнейшего использования.

    Компрессор должен иметь 3 электрические клеммы, прикрепленные к корпусу изнутри компрессора. На трехфазном компрессоре вы увидите клеммы, обозначенные как T1, T2 и T3. Это отличается от однофазного компрессора, который будет иметь 3 клеммы, обозначенные как S, R и C (пуск, работа и общий).Смотрите картинку для справки.

    Если трехфазный компрессор представляет собой «спиральный компрессор», будьте осторожны, записывая, какой провод к какой клемме подключен. Если вы измените расположение провода, вы можете поменять полярность. Изменение полярности изменит направление вращения компрессора. Иногда неправильная проводка может привести к вращению компрессора в неправильном направлении и вызвать его «блокировку» и выход из строя. Трехфазные спиральные компрессоры вращаются только в одном направлении.На 3-фазном спиральном компрессоре достаточно просто поменять местами Т1 и Т2, чтобы изменить направление вращения и проверить, не было ли оно подключено для вращения в неправильном направлении. В трехфазных поршневых компрессорах они могут без проблем вращаться в любом направлении. Хотя, если поршневой компрессор вращается в одном направлении в течение многих лет, то для компрессора вредно менять направление, так как это приведет к большему износу и повреждению компрессора. Имейте в виду, что вы не можете менять местами провода и клеммы для однофазных компрессоров.

    Поиск и устранение внутренних неисправностей трехфазного компрессора:

    Проверка замыкания на массу - Выключите питание. Снимите все провода с клемм. Возьмите омметр и присоедините один датчик к T1, затем возьмите другой датчик и коснитесь им металлического корпуса системы HVAC, корпуса компрессора или медной трубы. Возможно, вам придется поцарапать или слегка отшлифовать поверхности, чтобы удалить грязь и получить чистую отделку. Убедитесь, что омметр находится на шкале 1000.Вы не должны получить никакого сопротивления или значение 0.L. Если вы получаете какое-либо значение сопротивления, значит, в обмотке компрессора есть замыкание на массу. Продолжайте тестировать T2 и T3 так же, как T1. Компрессор необходимо заменить с замыканием на массу.

    Проверка на обрыв обмотки - Чтобы проверить обрыв обмотки в компрессоре, воспользуйтесь омметром и присоедините 1 датчик к T1, а другой датчик к T2. Если омметр показывает 0.L или бесконечность, то есть открытая обмотка. Если компрессор испытывает тепловую перегрузку, это может привести к обрыву обмотки между клеммами и, следовательно, к показанию 0.L или бесконечности. Перед повторным тестированием дождитесь, пока компрессор полностью остынет. Тестируйте между всеми терминалами. Если обрыв обмотки обнаружен после того, как компрессор вышел из-под тепловой перегрузки, то ее необходимо заменить.

    Проверка на внутреннее короткое замыкание - Повторите шаги проверки обрыва обмотки.В трехфазном компрессоре каждое показание в сопротивлении от клеммы к клемме должно быть практически одинаковым. Например, если у вас было показание в сопротивлении 2 между T1 и T3, тогда у вас должно быть значение сопротивления 2 между T2 и T3. Таким образом, вы должны получить примерно одинаковое значение сопротивления для всех терминалов. Если есть значительная разница в показаниях, возможно, произошло короткое замыкание в обмотках компрессора. (Примечание: в однофазном компрессоре с клеммами S, R и C показания сопротивления будут отличаться друг от друга.Например, S = 6 Ом, R = 4 Ом и C = 2 Ом - это нормально.)

    Проверка MegaOhms - мегомметр - это инструмент, используемый для измерения сопротивления в более высоком масштабе, и он может быть очень полезным инструментом при работе с компрессорами. Если компрессор неисправен или вызывает внутреннюю тепловую перегрузку, это может привести к повреждению изоляции, окружающей обмотки. Целостность изоляции может быть нарушена, или масло может попасть на обмотки, вызывая загрязнение.Чтобы проверить целостность обмоток компрессора, выполните следующие действия. Используя мегомметр, выполните те же действия, что и «проверка замыкания на массу». Мегомметр может помочь определить, не начинают ли обмотки заземляться. Значение 20 МОм или ниже указывает на неисправность обмотки двигателя, которая не заземляется. Показание 20–100 МОм указывает на осторожность или ухудшение состояния обмотки двигателя. Значение 100 МОм и выше указывает на хорошее состояние обмотки двигателя.Это устройство чрезвычайно полезно, поскольку оно может помочь определить поломку двигателя и может быть определяющим фактором при выборе компрессора или его замене. Мы настоятельно рекомендуем техническим специалистам HVAC инвестировать в мегомметр. Вот почему, допустим, у вас есть трехфазный компрессор переменного тока, который случайным образом нагружает внутреннюю тепловую перегрузку примерно раз в месяц. Пока вы тестируете систему, все работает нормально. Вы выполняете тест сопротивления с помощью мегомметра и получаете показание 25 МОм. В счете-фактуре вы указываете, что обмотки компрессора почти не заземлены, и рекомендуете замену.Заказчик решает не заменять компрессор, так как он все еще работает с перебоями. Затем он перезванивает через неделю и говорит, что вы были полностью правы. Эта ситуация могла бы быть совершенно иной, если бы у вас не было мегомметра, поскольку все остальное тестировалось совершенно нормально. Вы бы уволились с работы, заявив заказчику, что не обнаружили проблем и все в порядке. Потом система выйдет из строя через 1 неделю!

    Поиск и устранение неисправностей хладагента трехфазного компрессора:

    При контроле давления хладагента важно сначала следить за типом хладагента, содержащегося в системе.Используйте датчики переменного тока только для одного типа хладагента, чтобы свести к минимуму загрязнение обслуживаемых вами систем отопления, вентиляции и кондиционирования воздуха. Имейте манометр переменного тока для каждого типа хладагента, с которым вы сталкиваетесь.

    Узнав тип хладагента, найдите таблицу хладагентов, обычно расположенную на внутренней стороне металлических панелей системы HVAC. Некоторые производители перечисляют эти таблицы в Интернете в формате PDF, если вы ищете продукт по модели и серийному номеру. См. Пример изображения ниже для справки.

    Скажем, например, у нас есть система с R-410a, и это система мощностью 5 тонн, 60 000 БТЕ.Так что обратитесь к столбцу на картинке с надписью RA1460. Чтобы следовать этой таблице, вы должны сначала измерить температуру наружного воздуха по сухому термометру. Допустим, на улице 82 градуса по Фаренгейту. Если вы проследите за диаграммой, вы увидите значения давления 328/137. Это означает, что давление на стороне высокого давления должно составлять примерно 328 фунтов на квадратный дюйм, а давление на стороне низкого давления должно составлять примерно 137 фунтов на квадратный дюйм. В таблице указан правильный переохлаждение в зависимости от температуры наружного воздуха. Итак, опять же, при наружной температуре 82 градуса переохлаждение должно быть примерно 11 градусов по Фаренгейту.Эта конкретная система оснащена клапаном теплового расширения, поэтому мы проверяем температуру переохлаждения при измерении надлежащей заправки хладагента. Если система была оборудована поршневым или фиксированным дозирующим устройством, то в таблице будет указан надлежащий перегрев в соответствии с рекомендациями производителя.

    Правильная заправка хладагента чрезвычайно важна для здоровья трехфазного компрессора или любого компрессора кондиционера. Недозарядная система заставит компрессор работать при более высокой нагрузке и потенциально может вызвать обледенение змеевика.Система с перегрузкой может резко увеличить давление, что приведет к повышению температуры компрессора и, возможно, к внутренней тепловой перегрузке. Системы HVAC могут быть оборудованы концевыми выключателями высокого давления, которые отключают систему, если давление хладагента становится слишком высоким. Реле низкого давления также может быть оборудовано для отключения системы, если давление становится слишком низким. Полезным инструментом в системах HVAC более высокого уровня являются печатные платы, на которых отображаются коды неисправностей, в которых перечислены причины неисправности системы.

    Устранение прочих неисправностей 3-фазного компрессора:

    Компрессор вращается в неправильном направлении - Если вы слышите громкий стук компрессора или гудение, это может означать, что компрессор заблокирован, при выключенном питании попробуйте изменить полярность, поменяв силовые ножки на каждой клемме. После этого компрессор должен изменить направление вращения. Опять же, спиральные компрессоры предназначены для вращения только в одном направлении.

    Грязный фильтр или грязные змеевики - Сильно загрязненные фильтры могут вызвать повышенное статическое давление и более высокую нагрузку на систему.В этом случае давление всасывания будет ниже нормального. Немедленно снимите и замените новым чистым фильтром. Грязные катушки могут вызвать ту же проблему, и для решения проблемы их необходимо очистить или заменить.

    Ремонт трехфазного компрессора может стать очень дорогостоящим, поэтому тщательная диагностика системы имеет первостепенное значение для предотвращения дальнейшего повреждения компрессора. Если у вас есть какие-либо вопросы о неисправной системе, выходящие за рамки вашего опыта, мы рекомендуем позвонить представителю производителя, который занимается технической поддержкой этой конкретной марки и модели.Эти профессионалы знают, какие проблемы обычно возникают с оборудованием, и могут сэкономить вам много времени и усилий при поиске и устранении неисправностей. Всегда соблюдайте соответствующие правила техники безопасности. Трехфазные компрессоры переменного тока могут вызвать некоторую путаницу, но, надеюсь, теперь у вас есть некоторая ясность и вы можете сохранять прохладу все лето!

    Правильный способ подключения однофазного компрессора

    Марка Парламента

    ноябрь 2019 • Чтение займет 3 мин.

    В этом 6-минутном видео Дуг Смайли, менеджер по техническому обучению, показывает, как считывать значения сопротивления компрессора.

    Вы когда-нибудь сталкивались с ситуацией, когда у вас есть коричневый штекер и вам нужен безопасный способ измерения сопротивления однофазного компрессора?

    Мы рекомендуем следующее:

    Перед тем, как приступить к работе, убедитесь, что на вашем рабочем месте безопасно. Примерно каждый 20 технический специалист HVAC получает травмы, которые можно предотвратить, приняв надлежащие меры безопасности. Здесь мы имеем дело с электричеством; не бездельничай!

    В целях безопасности первое, что вам нужно сделать, это отключить питание от выключателя или выключателя устройства.Помните о правильной блокировке и правилах!

    Затем найдите три провода, которые питают компрессор - общую, пусковую и рабочую обмотки - и отсоедините провода от контактора и конденсатора. Как только провода отсоединены, вы можете отключить провода, вилку и компрессор, поскольку все они требуют проверки. Установив мультиметр на шкалу R x 1 (Ом), измерьте сопротивление между пусковым и пусковым проводами; пусковой и общий провода; и бегом к общим проводам.

    Каждый комплект проводов должен иметь измеримое сопротивление. Наименьшее сопротивление будет между пробегом (R) и общим (C). Сопротивление между пуском (S) и общей обмоткой (C) обычно в три-пять раз выше, чем сопротивление между пуском и общей обмоткой. Наконец, сопротивление между запуском и запуском должно быть суммой от S до C и от R до C. Помните, что через каждую обмотку должно быть измеримое сопротивление.

    Компрессоры оснащены внутренними устройствами защиты от перегрузки, которые открываются при повышении температуры.Это может быть связано с чрезмерными нагрузками, плохой циркуляцией воздуха или отсутствием перегрева. Внутренняя перегрузка соединена последовательно как с пусковой, так и с пусковой обмотками, что предотвращает включение компрессора. Если он сработал, вы увидите бесконечность (OL) между S и C и от R до C, а измеряемое сопротивление между R и S. В этом случае компрессор может быть очень горячим на ощупь. Если дать компрессору остыть, это приведет к сбросу внутренней перегрузки, но вам необходимо дополнительно изучить, чтобы убедиться, что сброс действительно был завершен.

    В случае, если какой-либо из вышеперечисленных тестов не пройден, необходимо проверить сами стойки компрессора. Не забывайте проявлять особую осторожность, потому что в день с температурой 90 градусов давление в обесточенной системе с R410A может составлять примерно 275 фунтов на кв. Дюйм, а при коротком замыкании компрессора свеча может перегреться и стать мягкой. Поэтому, когда вы отсоединяете выводы (провода) компрессора от свечи, чтобы проверить сопротивление через обмотки компрессора, давление фреона может запустить свечи с силой до 20 000 фунтов.Это может не только повредить устройство, но и отправить терминал через все, что находится перед ним, будь то ваша рука или любая другая часть тела.

    Помните, всегда держитесь сбоку от агрегата при работе с однофазными компрессорами!

    Настоятельно рекомендуется, чтобы механик рекуперировал хладагент, чтобы снизить давление в системе. Если компрессор закорочен, вам все равно потребуется восстановить хладагент, так что это даст вам фору при замене компрессора.При пониженном давлении в системе теперь безопаснее снимать заглушку и напрямую проверять клеммы компрессора. Повторите все предыдущие шаги и запишите свои выводы.

    Если компрессор проходит вышеуказанные испытания, установите мультиметр на R x 10 000 (10K) и проверьте каждую обмотку на массу. У вас должно быть бесконечное сопротивление OL относительно земли. Закороченный двигатель покажет 0 Ом на обмотке, на массу или на то и другое вместе. Если и то, и другое, вам необходимо заменить компрессор.

    Помните, что при отсоединении проводов от компрессора используйте изолированные плоскогубцы и держите руки в стороны, а не перед вилкой.Таким образом, если что-то пойдет не так, вы сломаете инструмент, а не свои пальцы.

    Хотите узнать больше о компрессорах и других вопросах, связанных с кондиционированием воздуха и тепловыми насосами? Посетите наш однодневный технический класс
    Расширенная диагностика переменного тока и теплового насоса.

    Что такое трехфазный компрессор? (с иллюстрациями)

    Трехфазный компрессор - это машина, которая уплотняет воздух в резервуаре для хранения для выработки энергии для прикрепленных пневматических инструментов, таких как шлифовальные машины или пистолеты для гвоздей.В этой специализированной машине не используется простой однообмоточный двигатель; скорее, он имеет три разные электрические обмотки в одном корпусе двигателя, чтобы обеспечить стабильное питание 3-фазного компрессора. Многие крупные предприятия используют эти типы компрессоров из-за их долговечности и надежности.

    В этих компрессорах для питания двигателя используется источник переменного тока (AC), во многом аналогичный питанию от обычной настенной розетки; однако трехфазный компрессор должен иметь специальный источник переменного тока в виде трех смещенных электрических импульсов.Подобно волнам в океане, трехфазное электричество использует пик трех различных электрических импульсов для обеспечения непрерывного питания компрессора. В машине никогда не происходит падения уровня мощности, как если бы однофазный двигатель столкнулся с обычным электричеством в настенной розетке, эффективно создавая стабильное электропитание для напряженно работающего двигателя компрессора.

    Принцип работы трехфазного компрессора аналогичен работе однофазных машин.Двигатель компрессора нагнетает наружный воздух в машину до тех пор, пока резервуар для хранения не будет плотно заполнен молекулами воздуха. Пользователь прикрепляет к машине пневматический инструмент; сжатый воздух врывается в инструмент, вызывая механическое движение. Многие предприятия используют компрессоры, потому что их универсальность позволяет использовать их с различными инструментами, чтобы сотрудники не уставали от тяжелых инструментов, требующих отдельных двигателей.

    Одним из недостатков трехфазного компрессора является особая подача электроэнергии.Большинство домашних гаражей и небольших компаний имеют обычное однофазное питание, которое поступает от электрической компании и проходит через каждую стенную розетку. Более крупные предприятия, как правило, используют трехфазное питание, особенно если они используют другие трехфазные машины, такие как сварочные аппараты и генераторы. Домашнему любителю или малому бизнесу потребуется установить в рабочем помещении трехфазные цепи питания для работы этого типа компрессора.

    Основным преимуществом трехфазного компрессора является срок службы.Стабильная подача электроэнергии на двигатель компрессора гарантирует, что механизм остается в стабильном состоянии; двигателю не нужно циклически включаться и выключаться, как это происходит с однофазным питанием. В результате срок службы двигателя значительно увеличивается. Кроме того, через три электрические обмотки протекает меньше тока; этот слабый ток сохраняет работоспособность обмоток, предотвращая преждевременный выход из строя и дорогостоящий ремонт.

    Схема подключения компрессора

    , 3 фазы

    Мне было интересно, должен ли красный провод быть подключен к реле давления, а затем подключен к двигателю, как черный и синий провода? Страница схемы подключения devilbiss, Все представленные материалы защищены авторским правом первоначального правообладателя.Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Каждая часть должна быть размещена и связана с другими частями определенным образом. Этот вопрос по электропроводке поступил от Коди из Энида, штат Оклахома. Эти файлы cookie не хранят никакой личной информации. Дэйв. Большинство двигателей при первом запуске потребляют большую силу тока, поэтому двигателю потребуется какая-либо защита от перегрузки, которая обычно обеспечивается пускателем двигателя. big 4 dunham-bush с двойным напряжением 208-230 / 460 м1 m2 t1 t2 s3 s2 s1 c к модулю катушки контактора датчики силового компрессора защита двигателя robertshaw t2 t8 t9 t4 t1 t7 t3 t5 t6 c к модулю управления dunham-bush (big 4) трехфазные компрессоры с двойным напряжением и полупроводниковым электродом… Спасибо, что поделились своим вопросом о подключении трехфазного двигателя. Однофазная панель на 120/240 В, которую можно найти дома или в магазине, может обеспечить до двух отдельных линий питания, поэтому этот тип электроснабжения не может обеспечить необходимую мощность для трехфазного двигателя.Трехфазная электрическая схема - вам понадобится обширная, профессиональная и простая для понимания электрическая схема. Компрессор должен иметь 3 электрические клеммы, прикрепленные к корпусу изнутри компрессора. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и друзей сигналов между устройствами. Здесь, в США, типичная домашняя электрическая панель может быть на 120/240 вольт 125 ампер. Например, свежий поверхностный потолок обозначается одним символом, светлый утопленный потолок - другим символом, а люминесцентный открытый потолок - замещающим символом.Фактическую допустимую силу тока панели лучше всего узнать, проверив главный разъединитель или главный автоматический выключатель, для которого будет определена номинальная сила тока, например, на рукоятке выключателя. Мы использовали давление… Схема электрических соединений Emerson Motor Новая электрическая схема двигателя переменного тока Загрузить. Электросхема моторного подъемника. Отличный мотор Emerson. Мишель говорит: 5 июня 2015 года в 7:22. Схема подключения - это упрощенное традиционное графическое изображение электрической цепи. У меня есть выключатель с предохранителем и стартер двигателя.Другой фактор - однофазный или трехфазный компрессор. В схему можно добавить дополнительный нейтральный провод, что позволяет некоторым элементам… Электрик объясняет коды домашней электропроводки, включая схему AFCI, распределительные коробки, электрические схемы, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические панели обслуживания , Подземная электрика, домашняя разводка, коды освещения, коды для датчиков дыма. Этот веб-сайт использует файлы cookie для улучшения вашего опыта.На схемах подключения используются соответствующие символы для подключения устройств, обычно заменяющие символы, используемые на принципиальных схемах. В этом случае все 3 фазных провода стартера двигателя будут проходить через стартер. Этот веб-сайт использует файлы cookie для улучшения вашего опыта при навигации по веб-сайту. На архитектурных схемах электропроводки показано примерное расположение и взаимосвязь розеток, освещения и оставшихся электрических сетей в здании. Определите необходимое напряжение и силу тока.Список электрических цепей панели, Подробнее о электрических кодах для домашней проводки. Он имеет неплохую эффективность, низкое производство и экономию средств. Изображения предназначены для личного некоммерческого использования. Авторские права © 2018 - Все права защищены autocardesign.org. Пожалуйста, перейдите по ссылке в статье, в которой говорится: Подробнее о подключении электрических управляющих реле. Смотрите картинку для справки. У вас также есть возможность отказаться от этих файлов cookie. Это диктует размер проводов. Схема 3-фазная проводка реле давления компрессора полная версия hd качество botdiagram carrozzeriaautolookrieti it компрессор 2001 grand am радио для схемы мини-реле begeboy source схема 2005 ez go газовые жгуты pietrodavico серии рост одиночные схемы kenworth j670517 7ways tukune jeanjaures37 fr mercedes benz cdi двигатель bege air 240v ac 02 hyundai… Он направляет ток через L2 и направляет его через 3-ю фазу контактора и перегрузки (L3 и T3).Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Схема подключения воздушного компрессора Схема подключения 3-х фазная электрическая. Мы используем трехфазную систему на 240 вольт и подключаемся к воздушному компрессору. Электрическая схема трехфазного воздушного компрессора - электрическая схема представляет собой упрощенное приветственное графическое изображение электрической цепи. Пришлите ссылку, спасибо. Схема электрических соединений пускателя двигателя трехфазного воздушного компрессора Схема соединений пускателя двигателя трехфазного двигателя воздушного компрессора. Это диктует конфигурацию проводки.Мы используем трехфазную систему на 240 вольт и подключаемся к воздушному компрессору. У нас есть воздушный компрессор Saylor Beall, который мы пытаемся подключить. Привет, Мишель, член N. normspanners. Пускатели трехфазных двигателей и схемы управления. В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов. Однофазная электрическая схема Трехфазная электрическая схема Трехфазная электрическая схема (Powerpoint) Схема электрических соединений компрессора Copeland - вот вы на нашем сайте.Электродвигатель трехфазный, и он, по всей видимости, подключен в соответствии со схемой для низкого напряжения 220. Схема подключения обычно дает только предположение об относительной точке зрения и соответствии устройств и клемм устройствам, что необходимо при строительстве или обслуживании устройство. С таким иллюстративным руководством вы сможете легко устранять неполадки, избегать и подводить итоги своих проектов. Не вдаваясь в технические подробности, трехфазная электрическая сервисная панель будет производить 3 отдельные линии электроэнергии.Дэйв, Вопросы по электрике и ответы по электрике, Понимание систем автоматического открывания ворот. Информация на этой этикетке будет относиться к марке и модели электрического щита, а также к номинальному напряжению и силе тока. Вы можете использовать тот же метод, который я показал на схеме подключения контактора ниже, для подключения трехфазного двигателя с автоматическим выключателем, статера трехполюсного двигателя и реле перегрузки. электрические схемы для клапанов переключателей компрессора стр. 2 блог проводка. Это отличается от однофазного компрессора, который будет иметь 3 клеммы, обозначенные как S, R и C (пуск, работа и общий).Электродвигатели обычно подключаются к контроллеру двигателя или пускателю двигателя, размер которого соответствует мощности двигателя и имеет защиту от тепловой перегрузки. Просто найдите свою мощность, фазу и напряжение. Полное объяснение, описывающее принципы, которые легко адаптируются к применению в жилых помещениях. Я поменял подводящие провода мотора с 220 лв на 480 лв высокого напряжения. Электрические схемы будут, а также дополнены схемами панелей для распределительных щитов автоматических выключателей и схемами стояков для специальных услуг, таких как сигнализация факела, замкнутая телевизионная система или другие специальные услуги.Есть символы, которые играют роль местоположения детекторов дыма, звонка дверного звонка и термостата. Как и электродвигатели, электрическая сервисная панель должна быть снабжена этикеткой, которая прикрепляется либо к крышке, либо внутри двери. Электрическая схема стартера двигателя трехфазного воздушного компрессора из images-na.ssl-images-amazon. Каждый двигатель должен иметь заводскую табличку, которая обычно прикрепляется сбоку или на конце двигателя. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт.Можно ли подключить компрессор с помощью этой комбинации проводов и куда они идут? Убедитесь, что напряжение у вас будет… Ответить. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Электрическая схема трехфазного воздушного компрессора - электрическая схема представляет собой упрощенное приветственное графическое изображение электрической цепи. Схема подключения воздушного компрессора - электрическая схема конденсатора воздушного компрессора, электрическая схема стартера воздушного компрессора, электрическая схема воздушного компрессора, Каждая электрическая конструкция состоит из различных частей.Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Hi JN, Электродвигатель воздушного компрессора Используя этот метод, ток уравновешивается между 3 полюсами при перегрузке. Схема подключения Анны Р. Хиггинботам. Определите, имеет ли электрическая сервисная панель такое же напряжение и доступная сила тока. однофазные электрические схемы всегда используют схему подключения, указанную на паспортной табличке двигателя.Схема электрических соединений трехфазного воздушного компрессора. провода к любому контактору находятся в неправильных местах и ​​где… Цепь управления может быть подключена к реле давления, которое активирует пускатель двигателя. На трехфазном компрессоре вы увидите клеммы, обозначенные как T1, T2 и T3. Доступ спереди к автоматическому предохранителю и защите двигателя компрессора, а также инновационный дизайн в совокупности делают его идеальным выбором для эффективного контроля охлаждения. У меня есть воздушный компрессор, который я сейчас пытаюсь подключить, и моя старая проводка противоречит тому, как был подключен компрессор, который я устанавливаю.Лучше всего использовать новую диаграмму. Поэтому используйте новую диаграмму «Подключение». Компрессоры с двойным напряжением фаза 1 фаза 2 фазы 3 не могут работать с частичной обмоткой 460 вольт. Схема подключения компрессора - схема подключения компрессора, схема подключения компрессора 3 фазы, схема подключения компрессора воздуха. Каждое электрическое устройство состоит из различных частей. Затем вы подключаете 2 вывода двигателя к T1 и T3. Спасибо за вопрос по электропроводке, Коди. Он показывает части схемы в упрощенной форме, а также силовые и сигнальные соединения между инструментами.На приведенной выше схеме подключения контактора я показал 3-фазную 440-вольтовую 4-проводную систему. Схема электрических соединений воздушного компрессора Ingersoll Rand Однофазный Я купил 3-х фазный воздушный компрессор модели 2340n5 V Rand I Май - это одно из изображений, связанных с предыдущим изображением в галерее коллекции, загруженной на autocardesign.org. изображения, относящиеся к схеме подключения, прокрутите вниз до коллекции ниже этого изображения. 23 декабря 2017 г. # 21 ИМО, изображение полной коробки не имеет ничего общего с какой-либо из диаграмм, где регуляторы скорости для одного? Схема обмотки трехфазного двигателя.Когда компрессор был перемещен, он был просто отключен от стены и перемещен, все реле давления и провода двигателя находятся на своих местах, как и раньше. Схема электрических соединений воздушного компрессора Ingersoll Rand 3 Фаза - электрическая схема представляет собой упрощенное наглядное изображение электрической цепи. При изменении напряжения двигателя обязательно посмотрите схему подключения на этикетке двигателя и убедитесь, что напряжение цепи, подаваемое на двигатель, соответствует одной из дополнительных конфигураций напряжения двигателя.Черный и синий провода от 3 фазы подключаются к реле давления, а затем подключаются к двигателю. Ротор обычно выполнен в виде беличьей клетки и вставляется в отверстие статора. Это не похоже на схематическую диаграмму, где согласование взаимосвязей компонентов на диаграмме обычно не приводит к решению о врожденном расположении компонентов в устройстве. Схема подключения однофазного асинхронного двигателя, схема подключения плуга Fisher Minute Mount 1, 4-контактная схема разъема плоского прицепа, схема подключения задних фонарей Gmc Sierra 2009, схема подключения радио Toyota Solara Jbl 2000 года, руководства по ремонту автомобилей и электрические схемы.… Блог подключения контактора компрессора электрическая схема. Схема подключения для воздушного компрессора 220 в 3-проводной фазовый переключатель давления в холодильнике 220 вольт практический машинист самый большой стартер ford lefoo три основных приложения двигатель 34 квадратный d заводские детали как это работает кондиционирование воздуха две цепи управления комбинированные a к моделям и опциям Магнитные пускатели компрессора на 230 в я купил модель система запуска компрессоров определенная звезда-треугольник… Вперед. Домашний кондиционер, как правило, однофазный… Право на использование трехфазного воздушного компрессора 240 В, файл электросхемы онлайн сегодня.Схема подключения часто используется для устранения проблем и для уверенности в том, что все друзья созданы и что все присутствует. В качестве стартера двигателя используется Cutler Hammer # A10CNO. С таким наглядным руководством вы сможете без труда устранять неполадки, останавливать и выполнять свои задания. в крупных проектах символы могут быть пронумерованы, например, для обозначения панели управления и схемы, к которой подключается устройство, а также для обозначения того, какой из нескольких типов приспособлений должен быть установлен в этом месте.Схема подключения 3-фазного воздушного компрессора Другая фотография: Предварительный просмотр схемы подключения переключателя воздушного компрессора Оба эти провода подают ток к устройству и отводят ток на сервисную панель. компрессора или только для управления трехфазным испарительным агрегатом, для полного управления холодильной камерой. При управлении трехфазным двигателем важно определить мощность двигателя, которая поможет выбрать тип управления двигателем. Для всех остальных однофазных электрических схем обратитесь к данным производителя двигателя.1 — MA1A– (A) Принципиальная схема кондиционера и варианты проводки электрического нагревателя v, 1 фаза, 60 Гц A 5 кВт 5 кВт 5 кВт ВЕРХНИЙ 2 БАНКА ПРИМЕЧАНИЯ: CC BC SEQ CTD УПРАВЛЕНИЕ / ЦЕПЬ КОНТРОЛЯ НАГРЕВА КОМПРЕССОРА УПРАВЛЕНИЕ КОНТАКТОРОМ ВЕНТИЛЯТОРА (COPELAND K1 SCROLL КОМПРЕССОР.Провода от автоматического выключателя нашего магазина имеют 2 желтых провода под напряжением по 120 вольт каждый, 1 белый нейтральный провод и 1 зеленый провод заземления. Основная проблема заключается в требованиях к силе тока компрессора. Загрузив эту кассету с мягким файлом во включенное устройство, Линия ассоциированной загрузки, вы делаете правильный первый шаг.Иногда это называется межфазной разводкой и чаще всего используется для обогревателя и кондиционеров. Установка трехфазной электропроводки в опоре домашней электросети, установка нового трехфазного источника питания там, где требуется внутренний и, трехфазный счетчик, цена, трехфазный счетчик, поставщики цен, и, ag solution master electric, 1 л.с., трехфазный насос d30 vert, файл, трехфазное питание, подключенное к delta load svg wikimedia commons kleo.wagenaardentistry.com Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами.В эту категорию входят только файлы cookie, которые обеспечивают базовые функции и функции безопасности веб-сайта. Mag Starters экономят ваш электродвигатель и реле давления. Схема электрических соединений Emerson Motor Save Схема электрических соединений Emerson Electric. Фактически, этот сайт предлагает вам простой способ получить лучшую книгу, от бестселлера до книги, выпущенной дополнительно. Электросхема двигателя Emerson - Схема электрических соединений электродвигателя Emerson Свежая однофазная сеть с. Компрессор 3-х фазная проводка. Статор выполнен из стального сердечника и скрученого.Орган по надзору за электрооборудованием может потребовать комплект электрических схем, чтобы обеспечить подключение помещения к системе электроснабжения общего пользования. Нейтральный провод не требуется для трехфазного двигателя. Схема подключения трехфазного двигателя, схемы подключения силовой и управляющей проводки. Схема DD6 Схема DD7 M 1 ~ LN E Схема DD8 LN E L1 L2 L3 S / C Z1 U2 Z2 U1 Кол. Дэйв. На этот раз были рады сообщить, что мы нашли чрезвычайно интересную нишу для обсуждения, а именно электрическую схему компрессора Copeland.Как подключить реле управления для такого оборудования, как генераторы, кондиционеры, нагревательные печи и другое оборудование с высокими требованиями. Трехфазное трехфазное соединение состоит из трех фазных проводов и используется только там, где нет необходимости подключать фазу к нейтральной нагрузке. Каждый тип переключателя имеет разную историю и поэтому имеет разные розетки. Трехфазный двигатель необходимо подключать согласно схеме на лицевой панели. Многие люди пытаются найти информацию о электрической схеме компрессора Copeland, и, конечно же, одним из них является вы, не так ли? Он показывает компоненты схемы в виде упрощенных форм, а также соединения талантов и сигналов между устройствами.Электросхемы компрессора с подключением обмоток двигателя. Рис. Схема подключения Детали изображения: Название: электрическая схема воздушного компрессора 230 В, 1 фаза - Воздушный прессор Схема подключения 230 В, 1 фаза Скачать; Тип файла: JPG; Источник: metroroomph.com; Размер: 482,79 КБ; Размер: 1040 х 1264; Разновидности схемы подключения воздушного компрессора 230в 1 фаза. Вы можете найти больше книг на этом сайте, посетив всех наших партнеров. Ответ Дейва: из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.Эти соединения могут быть звездой или треугольником в зависимости от вторичной обмотки распределительного трансформатора. Там вы увидите схемы подключения реле управления двигателем. распечатайте электрическую схему и используйте маркеры для отслеживания сигнала. На этикетке показано, что он может быть подключен к 220 или 460. Компрессоры 3-фазная проводка Схема управления воздушным компрессором Реле давления воздушного компрессора 240 В преобразовать для практического машиниста Самый большой двигатель Я купил модель 220 вольт 7d78 трехконтактный стартер образец холодильника 230 В 4 г мгновенный провод как сделать чередующееся реле что это и ingersoll rand схема 3ph 7 1 2 hp hvac fe 0501 вместе портативные кондиционеры plc siemens single de walt… Через 3 месяца перегорел мотор.Термоконтакты (TB) белый M 1 ~ Z2 - желтый Z1 - синий U2 - черный U1 - красный мост L1 и L2, если регулятор скорости (S / C) не требуется M 1 ~ LN E Белый Коричневый Синий L1 L2 Мост NS / C L1 и… Он показывает компоненты схемы в виде упрощенных форм, а также соединения талантов и сигналов между устройствами. Как описано выше, типичная схема трехфазного двигателя будет иметь 3 отдельных изолированных проводника для питания и заземления. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать либо на 230 В, либо на 460 В.Как преобразовать проводку для работы трехфазного двигателя с однофазным питанием с использованием конденсаторов и проводки двигателя треугольником. когда вы используете свой палец или, возможно, настоящую цепь глазами, легко… Электрический вопрос: как подключен 3-фазный воздушный компрессор и куда идут провода? В противном случае устройство не будет работать должным образом. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Трехфазный асинхронный двигатель - это наиболее часто используемый двигатель на земле.Автор темы tona955; Дата начала 21 декабря 2017 г .; Пред. Руководство по домашним автоматическим выключателям и тому, как они работают для защиты вашей электропроводки. Не просто так ... Схема подключения обычно дает практическое представление об относительной точке и соглашении устройств и клемм на ... Первым шагом является определение напряжения ваших фаз. Чтобы помочь вам понять это более подробно, я разместил дополнительную информацию в этой статье, которая включает ссылки на раздел управления двигателем, где вы найдете дополнительную информацию и примеры типовых схем подключения.Как устроен воздушный компрессор и куда идут провода? Типичные применения пускателя двигателя включают схему управления, которая затем активирует пускатель двигателя. Красный провод от 3 фазы подключен только к двигателю. Мы использовали реле давления Square D, номер детали 9013 FHG12MIX. Мы предлагаем широкий выбор магнитных пускателей для вашего воздушного компрессора. Каждый компонент должен быть размещен и связан с другими частями определенным образом. Это требуется для большинства двигателей мощностью 5 л.с. и выше. В противном случае устройство не будет работать должным образом.Электрическая схема обычно предоставляет информацию о положении любимого человека и расположении устройств… Применение - Полное управление трехфазными системами охлаждения до 7,5 л.с.… Две главные части двигателя - это ротор и статор. Схема подключения реле давления воздушного компрессора. Чтобы не отставать от этого вопроса, в магазине, где будет установлен двигатель, должна быть электрическая сеть, обеспечивающая либо трехфазное напряжение 230 вольт, либо трехфазное напряжение 460 вольт. для подключения розетки 220 В при подключении воздушного компрессора 220 3 провода Подключение 3-фазного двигателя к воздушному компрессору, Основные требования для подключения электродвигателей, Цепи 3-фазного двигателя.Это все подключено и подключено к контроллеру, но здесь у нас возникают проблемы, мы не можем запустить его, он только гудит. Электрические символы не без сопровождения играют роль, где что-то должно быть установлено, но в дополнение к тому, какой тип устройства устанавливается подсознательно. Он отлично работал в предыдущем магазине, а затем мы переместили его в этот магазин. Мотор 7 1/2 л.с. Графическая диаграмма будет более детально отражать врожденный облик, в то время как в электрической схеме используются более символические обозначения, чтобы сделать акцент на взаимосвязи поверх внешнего вида живых существ.Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи. Схема подключения воздушного компрессора - вам понадобится обширная, квалифицированная и простая для понимания электрическая схема. При правильной установке домашняя электропроводка защищена устройством защиты цепи. 1; 2; Первый Назад 2 из 2 Перейти на страницу. При подключении компрессора необходимо учитывать ряд моментов для правильного подключения к электросети.Метод пуска трехфазного двигателя звезда-треугольник (Y-Δ)… Сообщения 8,850. Статор ... Принципиальная схема подключения трехфазного компрессора mini three air для двигателя quincy 240 В, стартер воздушного компрессора, одинарный провод, полный 115 В, 3-фазный компрессор, электрическая схема 2005 Ez Go Газовая схема для схемы Схема подключения трехфазного компрессора Мини-реле Схема подключения трехфазного воздушного компрессора Ford 4 0 Двигатель V6 на борту Tukune […]

    Покемон Sword And Shield Shiny Odds, Лазерный дальномер, Зарядное устройство HP Chromebook 14 по выгодной цене, Как долго хранятся семена сафлора? Налоговая комиссия Coweta, Педали Shimano Spd M520, Семена пихты Дугласа,

    Схема электрических соединений 3-фазный компрессор звезда-треугольник

    В нашем сегодняшнем учебном пособии по монтажу электропроводки мы покажем, как выполнить установку трехфазного блока потребителя от опоры электросети до трехфазного счетчика электроэнергии, трехфазного распределительного щита, а затем как подключить однофазные трехфазные нагрузки в трехфазной распределительной системе. в системе электроснабжения дома.Не существует такой вещи, как трехфазный нагреватель, всегда будут три однофазных нагревательных элемента, соединенных треугольником, см. Схему.




    Почему соединение звездой Почему соединение треугольником




    Схемы трехфазного подключения




    Почему с асинхронным электродвигателем предпочтительнее пускатель со звезды на треугольник Quora





    пусковой ток и пусковой момент.



    Схема подключения 3-х фазный компрессор звезда-треугольник .Самая простая форма пускателя для асинхронного двигателя - пускатель прямого включения. Привод с векторным управлением Delta fanpump. Реле перегрузки является одним из важных устройств для управления двигателем, оно может предотвратить перегрев двигателя или сгорание обмотки из-за перегрузки по току. Пускатель звезда-треугольник обычно состоит из трех контакторов, реле перегрузки и таймера для установки времени в исходном положении звезды. Просмотрите и скачайте онлайн-руководство пользователя delta cp2000 series. Просмотрите и скачайте сервис-мануал kaeser csd 75 онлайн.Пуск трехфазного двигателя по схеме звезда-треугольник с помощью автоматического пускателя по схеме звезда-треугольник с таймером. Нам необходимо правильно установить значение реле перегрузки в зависимости от нашего приложения и тока полной нагрузки двигателя, если мы устанавливаем низкий уровень из-за холостого хода, это может вызвать сбои двигателя и процесс. Пускатель двигателя прямого включения состоит из контактора MCCB или автоматического выключателя и реле перегрузки для защиты. 230 В 230 В в трансформаторе с первичной обмоткой, подключенной к треугольнику 480 В, и вторичной обмоткой, подключенной к соединению звездой 480 В, напряжение катушки на землю точки звезды составляет 277 В, 480 173 277 В.Блок управления серии CP2000 скачать руководство в формате pdf. Токарные станки, фрезерные станки, шлифовальные станки, сверлильные станки и другие станки, инструкции по эксплуатации и техническому обслуживанию, руководства и руководства по запчастям. Csd 75 воздушный компрессор pdf скачать инструкцию. Схема подключения трехфазного двигателя stardelta без таймера.





    Автоматическая регулировка давления Проводка управления стартером и работа




    Схема запуска двигателя стартера по схеме звезда треугольник Схема управления питанием




    Определение соединений 230 и 460 York Repair Inc














    Подключение двигателя переменного тока в конфигурации "звезда треугольник"




    Справочник по устройству плавного пуска




    Схема электрических соединений стартера двигателя 110 В Схема электрических соединений Схема данных






    3-фазный асинхронный двигатель
    3 с помощью промышленного стартера

    53 902

    Пускатель звезда-треугольник YD Управление питанием и проводка стартера




    Сравнение трехфазного и треугольного электродвигателя






    Основы 3-фазного асинхронного двигателя Часть 1




    Стартер Что такое звезда Это s Theory Circuit Globe




    Википедия устройства плавного пуска двигателя






    Как подключить трехфазный асинхронный двигатель Как подключить треугольник




    Как проверить сопротивление обмоток трехфазного двигателя переменного тока с помощью




    Схема подключения статора с 12 выводами Настройка схемы подключения



    Подключение трехфазного компрессора

    Полное объяснение, описывающее принципы, которые легко адаптируются к применению в жилых помещениях.Электромонтажная схема показывает схему подключения воздушного компрессора. Мощность двигателя составляет 7 1/2 л.с. Список электрических цепей панели, Подробнее о электрических кодах для домашней проводки. Все трехфазные воздушные компрессоры, размещенные здесь, используются либо трехфазные воздушные компрессоры, либо новые трехфазные воздушные компрессоры. Мы использовали реле давления Square D, номер детали 9013 FHG12MIX. Проверить компрессор на предмет обрыва обмоток. ПРОМЫШЛЕННЫЙ ТРЕХФАЗНЫЙ КОМПРЕССОР. Это не похоже на схематическую диаграмму, где согласование взаимосвязей компонентов на диаграмме обычно не приводит к решению о врожденном расположении компонентов в устройстве.Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Он показывает компоненты схемы в виде упрощенных форм, а также соединения талантов и сигналов между устройствами. Мы рекомендуем вам связаться с… 4,7 из 5 звезд… Если это трехфазное соединение, в вашу электрическую сервисную панель входят 3 или 4 провода, в зависимости от того, что ваш электрик смог установить с имеющейся электросетью.Возможно, вам придется поцарапать или слегка отшлифовать поверхности, чтобы… Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Получите его как можно скорее в пятницу, 26 февраля. В эту категорию входят только файлы cookie, которые обеспечивают базовые функции и функции безопасности веб-сайта. Этот блок питания полностью отличается от стандартного 230 В и один не может быть преобразован в другой. МАСТЕРСКАЯ 10.0. Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie.Мы использовали реле давления Square D, номер детали 9013 FHG12MIX. Что касается линейного и фазного напряжений, они связаны друг с другом следующим образом: Vline = √3VphaseVline = 3Vphase Это означает, что какое бы напряжение питания у нас ни было, нам нужно изолировать обмотки, чтобы ... В предыдущем цехе все работало нормально, а затем мы переместил в этот магазин. Он обеспечивает уникальную особенность, которая представляет собой вращающееся поле, позволяющее вращать двигатель без использования цепи стартера. Электрический вопрос: как подключен 3-фазный воздушный компрессор и куда идут провода? Убедитесь, что ваш провод надежно заземлен без каких-либо помех со стороны грязи, краски, ржавчины или любого другого мусора.Определите, имеет ли электрическая сервисная панель такое же напряжение и доступная сила тока. Электрические символы не без сопровождения играют роль, где что-то должно быть установлено, но в дополнение к тому, какой тип устройства устанавливается подсознательно. Этот вопрос по электропроводке поступил от Коди из Энида, штат Оклахома. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. 3- или 4-проводное: трехфазное подключение. Дэйв, Вопросы по электрике и ответы по электрике, Понимание систем автоматического открывания ворот.Что происходит при потере одной из трех фаз напряжения питания трехфазного асинхронного двигателя. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Электродвигатели обычно подключаются к контроллеру двигателя или пускателю двигателя, размер которого соответствует мощности двигателя и имеет защиту от тепловой перегрузки. При правильной установке домашняя электропроводка защищена устройством защиты цепи. $ 16,99 Хороший год 12674 Резиновый воздушный шланг, красный, 50 футов x 3/8 дюйма. Когда компрессор был перемещен, он был просто отключен от стены и перемещен, все реле давления и провода двигателя находятся на своих местах, как и раньше.Он показывает компоненты схемы в виде упрощенных форм, а также соединения талантов и сигналов между устройствами. Дэйв. A… Информация, указанная на этикетке, дает все сведения о размере двигателя и электрических требованиях. Графическая диаграмма будет более детально отражать врожденный облик, в то время как в электрической схеме используются более символические обозначения, чтобы сделать акцент на взаимосвязи поверх внешнего вида живых существ. Ответ Дэйва: 3 455 долларов США. Обычно они используются только в экстренных случаях, так как их эффективность низкая по сравнению с дельта-дельтой (закрытая дельта) ... БЕСПЛАТНАЯ доставка через Amazon.3 Электрическое подключение 1 Общие положения Когда трехфазные асинхронные двигатели запускаются напрямую от сети, возникает пусковой ток, который в зависимости от типа двигателя в 3–8 раз превышает номинальный рабочий ток. У меня есть воздушный компрессор, который я сейчас пытаюсь подключить, и моя старая проводка противоречит тому, как был подключен компрессор, который я устанавливаю. Нейтральный провод не требуется для трехфазного двигателя. Схемы электропроводки электродвигателя воздушного компрессора будут, а также дополнены схемами панелей для щитков автоматических выключателей и схемами стояков для специальных услуг, таких как сигнализация факела, замкнутая телевизионная система или другие специальные услуги.Подключение 3-фазного двигателя к воздушному компрессору, Основные требования к электромонтажу электродвигателей, Цепи 3-фазного двигателя. Big Horn 18835, 3 фазы, 220–240 В, 5 л.с., 12–18 ампер, магнитный переключатель. Как описано выше, типичная схема трехфазного двигателя будет иметь 3 отдельных изолированных проводника для питания и заземления. 172,95 $ 172 $. Типы однофазных компрессорных двигателей. Если вы подключите манометры к спиральному компрессору, работающему «неправильно», то вы не увидите никакого сжатия и, следовательно, эффекта охлаждения.3 tio til t4 t5 t12 ti-blu t2-wht t3.org t4-yel t5-blk t6-gry t7-pnk t8-red t9-brk красный tio-curry tii-grn t12-vlt z t4 til t12 tio t t4 t5 t12 ti-blu t2-wht t3.org t4-yel t5-blk t6-gry t7-pnk t8-red t9-brk красный tio-curry tii-grn t12-vlt t4 t5 t6 t4 t5 t6 t7 t8 t9 tt7 o tl t2 t3 xo aali l2 1.3 a l2 ti-blu t2-wht t3.org t4-yel t5-blk I. Поиск и устранение внутренних неисправностей трехфазного компрессора: проверка замыкания на массу - Выключите питание. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Он направляет ток через L2 и направляет его через 3-ю фазу контактора и перегрузки (L3 и T3).Можно ли подключить компрессор с помощью этой комбинации проводов и куда они идут? 27 апреля, 2018 6 августа, 2016 по админ. Поскольку одна из фаз теперь отключена, ток проходит через две другие фазы… В этом случае пускатель двигателя будет иметь все 3 фазных провода, проходящие через стартер. 7 позиций БУДЬТЕ В НОВОСТИ С AIR COMMAND Новые продукты и эксклюзивные предложения Электронная почта * ОБСЛУЖИВАНИЕ КЛИЕНТОВ. Следует проявлять должную осторожность при подключении трехфазных проводов к двигателю, потому что направление вращения можно изменить, просто поменяв местами любой из двух проводов трехфазного двигателя… Там вы увидите электрические схемы реле управления двигателем.Пускатели трехфазных двигателей и схемы управления. В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов. На архитектурных схемах электропроводки показано примерное расположение и взаимосвязь розеток, освещения и оставшихся электрических сетей в здании. В это время магнитный поток в двух обмотках имеет разность фаз, но рабочая обмотка и пусковая обмотки подключены к одному источнику питания, поэтому ток одинаковый.У однофазного компрессора обычно есть 3 соединения для обмотки: это общий (C), пусковая обмотка (S) и рабочая обмотка (R). Мы можем определить эти 3 соединения с помощью мультиметра. для подтверждения обмотки. Мой вопрос заключается в том, чтобы увидеть, как внутренние защитные устройства и защита от перегрузки соединены последовательно внутри компрессора через клеммы напряжения нагрузки на. Привет, JN, пришлите ссылку, спасибо. 4.1 из 5 звезд 36. Могут быть показаны маршруты соединительных проводов приблизительно, где определенные розетки или приспособления должны быть на общей цепи.12 октября 2005 г., 22:41. Например, свежий поверхностный потолок обозначается одним символом, светлый утопленный потолок - другим символом, а люминесцентный открытый потолок - замещающим символом. Цепь управления может быть подключена к реле давления, которое активирует пускатель двигателя. Трехфазный переключатель давления компрессора с манометром регулятора воздуха Значение Марка: Micro Trader. Спасибо, что поделились своим вопросом о подключении трехфазного двигателя. Чтобы помочь вам разобраться в этом более подробно, я разместил дополнительную информацию в этой статье, которая включает ссылки на раздел управления двигателем, где вы найдете дополнительную информацию и примеры типовых схем подключения.Эти файлы cookie не хранят никакой личной информации. Через 3 месяца перегорел мотор. Глава 3. Мне было интересно, должен ли красный провод быть подключен к реле давления, а затем подключен к двигателю, как черный и синий провода? Орган по надзору за электрооборудованием может потребовать комплект электрических схем, чтобы обеспечить подключение помещения к системе электроснабжения общего пользования. У вас также есть возможность отказаться от этих файлов cookie. На этикетке указано, что он может быть подключен на 220 или 460.Если он равен нулю или вообще показывает некоторую целостность, значит, проблема связана с двигателем или кабелем. подключение для 575 вольт 3 фазы все компрессоры dunham bush мощностью 5 и 7,5 л.с. термостаты двигателя, если они поставляются, подключенные к представленным клеммам, рассчитаны только на работу в цепи управления только dunham-bush (d / b metic) 5 и 7½ л.с. Напряжение. Как подключить реле управления для такого оборудования, как генераторы, кондиционеры, нагревательные печи и другое оборудование с высокими требованиями. для подключения к розетке 220 В при подключении воздушного компрессора 220 3 провода Типичные применения пускателя двигателя включают схему управления, которая затем активирует пускатель двигателя.Получите как можно скорее в пт, 26 февраля. Красный провод от 3 фазы подключен только к двигателю. Спасибо за вопрос по электропроводке, Коди. Снимите все провода с клемм. Чтобы не отставать от этого вопроса, в магазине, где будет установлен двигатель, должна быть электрическая сеть, обеспечивающая либо трехфазное напряжение 230 вольт, либо трехфазное напряжение 460 вольт. При изменении напряжения двигателя обязательно посмотрите схему подключения на этикетке двигателя и убедитесь, что напряжение цепи, подаваемое на двигатель, соответствует одной из дополнительных конфигураций напряжения двигателя.В трех энергосистемах мы используем некоторые устройства между асинхронным двигателем и источником питания, которые представляют собой автоматический выключатель CB, MC… На обратном компрессоре вы увидите, что сжатие происходит независимо от того, в каком направлении работает компрессор. Это достигается за счет того, что каждая из трех фаз имеет разное смещение. Двигатель с пусковым и пусковым конденсатором и катушкой пуска и пуска. Если заземления нет, вы должны прочитать бесконечное (OL) сопротивление. Каждый компонент должен быть размещен и связан с другими частями определенным образом.Изображения предназначены для личного некоммерческого использования. Авторские права © 2018 - Все права защищены autocardesign.org. Не снимая проводов с клемм компрессора, проверьте сопротивление… В дополнение к часто используемому запуску… Мы используем трехфазную систему на 240 В и подключаемся к воздушному компрессору. Схема подключения трехфазного воздушного компрессора другая фотография: данные схемы подключения переключателя воздушного компрессора предварительный просмотр КВАДРАТНЫЙ D… ПРОМЫШЛЕННЫЙ 3-ФАЗНЫЙ КОМПРЕССОР. Каждый тип переключателя имеет разную историю и поэтому имеет разные розетки.Значения сопротивления обмотки трехфазного двигателя. Используя омметр: отключите все питание от системы. Двигатель трехфазный, и он, похоже, подключен в соответствии со схемой для низкого напряжения 220. Существует четыре основных типа однофазных двигателей, каждый из которых существенно отличается от других. Черный и синий провода от 3 фазы подключаются к реле давления, а затем подключаются к двигателю. Для тех, кто хочет преобразовать свою однофазную мощность мощностью более 3 л.с., они будут рады узнать, что для моделей 240 В переменного тока трехфазные преобразователи частоты SMVector 240 В переменного тока могут быть снижены для однофазного входа.4.9 из 5 звезд 12. Есть символы, которые играют роль местоположения детекторов дыма, звонка дверного звонка и термостата. Чаще всего используется трехфазное питание для двигателей. Большинство двигателей при первом запуске потребляют большую силу тока, поэтому двигателю потребуется какая-либо защита от перегрузки, которая обычно обеспечивается пускателем двигателя. Такая конфигурация источников напряжения характеризуется общей точкой подключения, соединяющей одну сторону каждого источника. Как правило, двигатель, будь то промышленный или потребительский, должен запускаться либо без нагрузки, либо с полной нагрузкой, в зависимости от области применения, для которой он используется.(Рисунок ниже) Если мы нарисуем схему, показывающую, что каждый источник напряжения представляет собой катушку с проводом (генератор переменного тока или обмотка трансформатора), и произведем небольшую перестановку, конфигурация «Y» станет более очевидной… Схема подключения контактора трехфазного двигателя. Как кто-то сказал ранее, винтовые компрессоры должны быть только… Привет, единственный способ сделать это - использовать привод переменного тока 220 В (частотно-регулируемый привод). Определите необходимое напряжение и силу тока. Герметичные компрессоры Tecumseh содержат двигатели, разработанные с учетом особых требований по пусковому крутящему моменту и эффективности работы.У меня есть выключатель с предохранителем и стартер двигателя. Я поменял подводящие провода мотора с 220 лв на 480 лв высокого напряжения. Схема подключения контактора компрессора. Каждый тип двигателя может иметь от двух до четырех различных конфигураций в зависимости от компрессора… Мы можем подключать однофазные нагрузки к трехфазным подсхемам через переключатели или автоматические выключатели. На схемах подключения используются соответствующие символы для подключения устройств, обычно заменяющие символы, используемые на принципиальных схемах. Когда трехфазный двигатель теряет одно из фазных напряжений питания, это называется однофазным.4505 долларов США. Электрик объясняет коды домашней электропроводки, включая схему AFCI, распределительные коробки, электрические схемы, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземные электрические сети, домашнюю проводку, коды освещения, коды для детекторов дыма. Однофазный режим - случай, когда одна из трех фаз выходит из строя. МАСТЕРСКАЯ 7.5. Первоначально мы исследовали идею трехфазных систем питания, соединив вместе три источника напряжения в так называемой конфигурации «Y» (или «звезда»).10 2 7 1 3 8 9 для цепи управления фаза 1 фаза 2 фаза 3 подключение для запуска частичной обмотки 208-230 вольт 3 фазы 1 2 3… на больших проектах символы могут быть пронумерованы, чтобы показать, например, панель управления и схему к которому подключается устройство, а также для определения того, какой из нескольких типов приспособлений должен быть установлен в этом месте. Это все подключено и подключено к контроллеру, но здесь у нас возникают проблемы, мы не можем запустить его, он только гудит. электрические схемы для клапанов переключателей компрессора стр. 2 блог проводка.85. Метод пуска трехфазного двигателя звезда-треугольник (Y-Δ) с помощью… Это дает пользователям 240 В переменного тока поддержку для преобразования однофазного входа в трехфазный выход для двигателей 240 В переменного тока мощностью до 20 л.с. Цена: $ ... Фитинги для воздушного шланга и быстроразъемные воздушные фитинги, латунная штекерная муфта с резьбой 1/4 дюйма NPT (20 шт.) Промышленный тип D, фитинги воздушного компрессора. Проще говоря, ток меняется в разное время. 58,85 $ 58 $. В трехфазной схеме соединения могут быть двух типов: соединение звездой; Соединение дельта; Реже встречается соединение треугольником, когда два однофазных трансформатора используются для обеспечения трехфазного питания.Рисунок 3 - Соединение звездой и треугольником трехфазных двигателей Следовательно, трехфазные асинхронные двигатели используются во многих промышленных приложениях для работы с такими нагрузками, как насосы, компрессоры, клапаны, конвейеры и многие другие приводные устройства. Каждый двигатель должен иметь заводскую табличку, которая обычно прикрепляется сбоку или на конце двигателя. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Схема подключения трехфазного компрессора переменного тока Блок предохранителей Infiniti J30 для схем компрессоров полная версия HD качество радиодиаграмма bottegaamodei it air home модель двигателя Машинист двигателя 2001 grand am radio 220v airpressor piediagram cook4all преобразовать в одиночную проводку powerex корпус drivefermierlyonnais fr реле давления вектордиаграмма виртуальный край электродвигателя провод центра стартер… Не вдаваясь в технические подробности, трехфазная электрическая сервисная панель будет производить 3 отдельные линии электроэнергии.В противном случае устройство не будет работать должным образом. У нас есть воздушный компрессор Saylor Beall, который мы пытаемся подключить. Руководство по домашним автоматическим выключателям и тому, как они работают для защиты вашей электропроводки. Может ли кто-нибудь дать мне доступ к внутренней схеме подключения компрессора Copeland Model # LAHATAC / V 3 фазы. Электрическая схема трехфазного воздушного компрессора - электрическая схема представляет собой упрощенное приветственное графическое изображение электрической цепи. При управлении трехфазным двигателем важно определить мощность двигателя, которая поможет выбрать тип управления двигателем.Это видео покажет вам, как подключить однофазный двигатель с двумя конденсаторами. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Изучите 3-х фазный воздушный компрессор, который продается по всей Австралии, в категории онлайн-оборудования №1 Австралии. Схема подключения часто используется для устранения проблем и для уверенности в том, что все друзья созданы и что все присутствует. 3,4 из 5 звезд 4 оценок. Затем вы подключаете 2 вывода двигателя к T1 и T3. Возьмите омметр и присоедините один датчик к T1, затем возьмите другой датчик и коснитесь им металлического корпуса системы HVAC, корпуса компрессора или медной трубы.Поэтому подключите конденсатор, катушку индуктивности ... Страница схемы подключения devilbiss, Все представленные материалы защищены авторским правом первоначального правообладателя. Возникающая вследствие этого повышенная нагрузка источника питания при использовании двигателей большего размера может привести к необходимости принятия мер по снижению пускового тока. Черный и синий провода от 3 фазы подключаются к реле давления, а затем подключаются к двигателю. УПРАВЛЕНИЕ МАГНИТНЫМ ДВИГАТЕЛЕМ КВАДРАТНОГО ДВИГАТЕЛЯ, 10 л.с., 40 А, 208-230 В, 3 ФАЗЫ ДЛЯ ДВИГАТЕЛЕЙ ВОЗДУШНОГО КОМПРЕССОРА.Как и электродвигатели, электрическая сервисная панель должна быть снабжена этикеткой, которая прикрепляется либо к крышке, либо внутри двери. Для трехфазного двигателя мы используем некоторые электрические устройства для запуска, выключения и сброса, магнитный контактор является одним из них, поэтому сегодня мы не используем проводку контактора с полным объяснением. Ответ Дэйва:… Схема подключения обычно дает только предположение об относительной точке зрения и соответствии устройств и клемм устройствам, которые необходимы при создании или обслуживании устройства.Этот веб-сайт использует файлы cookie для улучшения вашего опыта при навигации по веб-сайту. Мы используем трехфазную систему на 240 вольт и подключаемся к воздушному компрессору. Здесь, в США, типичная домашняя электрическая панель может быть на 120/240 вольт 125 ампер. Показания должны быть бесконечными. Проверьте все три провода по отдельности T1, T2, T3 (три фазы) к проводу заземления. Пожалуйста, перейдите по ссылке в статье, в которой говорится: Подробнее о подключении электрических управляющих реле. Схема подключения воздушного компрессора - электрическая схема конденсатора воздушного компрессора, электрическая схема стартера воздушного компрессора, электрическая схема воздушного компрессора, Каждая электрическая конструкция состоит из различных частей.Провода от автоматического выключателя нашего магазина имеют 2 желтых провода под напряжением по 120 вольт каждый, 1 белый нейтральный провод и 1 зеленый провод заземления. 4.7 из 5 звезд 565. Используя этот метод, ток уравновешивается между 3 полюсами при перегрузке. Он показывает части схемы в упрощенной форме, а также силовые и сигнальные соединения между инструментами. Он будет работать от трехфазной сети 415 В, в отличие от обычных 230 В, которые вы найдете в своем доме. Электрическая схема трехфазного воздушного компрессора - электрическая схема представляет собой упрощенное приветственное графическое изображение электрической цепи.Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. 95. При соединении звездой, по сути, мы подключаем одни и те же стороны фазы к общей (общей) точке, известной как нейтральная точка, и обеспечиваем питание на ее свободных концах, которые остаются после этого, как показано на рисунке 1. Однофазная панель на 120/240 В, найденная в дом или магазин могут обеспечить до двух отдельных линий питания, поэтому этот тип электроснабжения не может обеспечить необходимую мощность для трехфазного двигателя. Как устроен воздушный компрессор и куда идут провода? Однофазный асинхронный двигатель не может работать, как трехфазный.Чтобы использовать трехфазный двигатель на однофазном источнике питания, мы можем последовательно соединить любые двухфазные катушки обмотки, а затем подключить к другой фазе. ПРОМЫШЛЕННЫЙ ТРЕХФАЗНЫЙ КОМПРЕССОР. Просмотрите больше, чтобы найти 3-фазный воздушный компрессор ... Если есть масса, компрессор необходимо заменить. Трехполюсный выключатель с соответствующим номинальным током используется для подключения трехфазного двигателя. Отличие трехфазного компрессора в блоке питания. Но для трехфазных нагрузок, таких как двигатели, необходимо подключать к трехфазному источнику питания через контактор или выключатель.При подключении компрессора необходимо учитывать ряд моментов для правильного подключения к электросети. Схема подключения заднего фонаря Gmc Sierra 2009 года, электрическая схема радио Toyota Solara Jbl 2000 года, руководства по ремонту автомобилей и электрические схемы.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
