Твердотельные реле – примеры использования и подключения

Для коммутации нагрузок в различном оборудовании обычно используются контакторы и реле. Всем известны основные минусы этих устройств – подгорание контактов и наличие подвижных частей. От этих недостатков полностью свободны Твердотельные реле (ТТР), которые всё шире и шире используются в промышленном оборудовании.

В статье рассмотрим подключение и электрическую защиту твердотельных реле, а также различные примеры применения.

Варианты использования

ТТР имеет смысл ставить там, где нет возможности контролировать работоспособность обычных электромеханических реле. Да, ТТР дороже, но основное их преимущество – «поставил и забыл». Часто их ставят для коммутации индуктивной нагрузки (электромагниты), для которой обычные реле подходят слабо – контакты подгорают быстро, нужно их чистить или менять. Либо ставить реле на заведомо больший ток работы.

Другой вариант использования ТТР – включение мощной нагрузки типа ТЭНов, когда мощные контакторы прослужат недолгое время из-за частых включений-выключений.

Такое бывает в случае, когда нужно точное поддержание температуры, а для этого устанавливают небольшую ширину петли гистерезиса.

Как и в случае с контакторами и реле, ТТР легче работать, когда нагрузка чисто активная (АС1), то есть не содержит индуктивности (cosφ стремится к 1). Тогда он легко может коммутировать ток, указанный на его корпусе. В большинстве же случаев нагрузка является частично реактивной (cosφ = 0,7-0,8), поэтому ток ТТР нужно всегда выбирать с запасом.

Запас по току нужен также и для надежной работы системы защиты, но об этом расскажем чуть позже.

Коммутация ТЭНа нагревателя

В этом примере, как мы уже отмечали выше, ТТР работает в самом простом режиме – коммутация напряжения питания 220 В для ТЭНа. Реле рассчитано на ток 40 А, для однофазного напряжения 220 В это означаем максимальную мощность 8,8 кВт.

Однако, в целях повышения надежности в данном случае никто не будет подключать через ТТР ТЭНы мощностью 8 кВт. Обычно, даже в этом случае выбирают запас 50 %, не менее.

В данном примере применяется ТЭН на 1,5 кВт. Защита обеспечивается автоматическим выключателем с номинальным током 10 А.

Управление твердотельными реле

Фактически ТТР – это управляемый коммутатор. В каком-то смысле, обычный транзистор является твердотельным реле – при подаче управляющего сигнала он открывается, и пропускает ток в нагрузку.

В ТТР в более чем 90% случаев в качестве управляющего сигнала нужно постоянное напряжение. Диапазон напряжений – от 3 до 35 В, и может быть разным для разных моделей и производителей..

В редких случаях (в зависимости от модели) в качестве управляющего сигнала применяют переменное напряжение (порядка 100…250 В), токовый сигнал 4…20 мА, либо для управления используют обычный потенциометр.

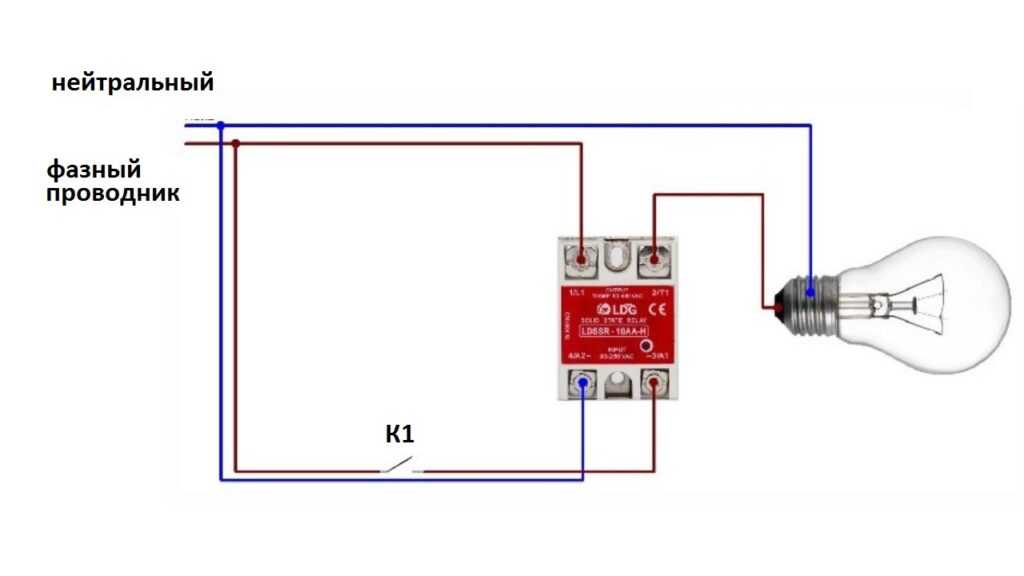

Схема подключения проста, и обычно приводится на корпусе ТТР:

Приведенная схема включения твердотельного реле является наиболее распространенной. На управляющий вход ТТР подается постоянное напряжение порядка 12…24 В. Подача напряжения производится от внешнего источника питания через любой подходящий коммутирующий элемент – кнопка, переключатель, транзистор, реле.

На работу ТТР не оказывает влияния схема включения и принцип действия схемы на его входе. Важен лишь сам факт подачи напряжения нужного значения и полярности.

В ТТР с управляющим сигналом в виде переменного напряжения принцип работы аналогичный.

В большинстве моделей ТТР реализована светодиодная индикация подачи управляющего сигнала, что позволяет «на лету» отслеживать и анализировать работу ТТР.

Силовая часть ТТР

Эта важная часть ТТР коммутирует ток нагрузки.

Входная и выходная части твердотельного реле гальванически развязаны при помощи оптопары. Твердотельное реле не имеет отдельного источника питания. И если входная часть ТТР питается от входного источника питания, то выходная часть питается через нагрузку, получая питание при условии, что эта нагрузка подключена.

Таким образом, если нагрузка имеет высокое сопротивление, с одной стороны, это хорошо – меньше ток через реле, и оно меньше испытывает перегрузки, работая с большим запасом. Но если этот ток продолжить уменьшать, ТТР просто не сможет работать – хотя, входная индикация будет показывать, что всё нормально.

Коммутация индуктивной нагрузки

С индуктивной нагрузкой (как правило, это электромагнит), не так всё просто.

В этом случае нужно учитывать переходные процессы в моменты включения и выключения ТТР. В эти моменты возможны всплески напряжения, которые могут привести к неприятным последствиям, например – «зависание» ТТР в открытом или закрытом состоянии, которое снимается перезапуском питания. Самый неприятный вариант – ТТР может полностью выйти из строя, при этом оно может остаться в опасном включенном состоянии.

Существуют особенности при подключении индуктивной нагрузки типа электромагнитов. Производители рекомендуют выбирать пару ТТР-электромагнит таким образом, чтобы ток нагрузки был не более чем 10% от максимально допустимого тока ТТР. Это обусловлено возможной нестабильностью работы. Кроме того, при коммутации постоянного тока рекомендуется параллельно нагрузке подключать обратно включенный диод.

Защита

Большинство производителейрекомендуют в качестве защиты устанавливать быстродействующие предохранители. Это нужно для того, чтобы в случае перегрузки или короткого замыкания нагрузки не произошло поломки ТТР.

Однако, поскольку стоимость таких предохранителей сопоставима со стоимостью самого ТТР, существует вариант установки вместо предохранителей защитных автоматов. Причем, производители рекомендуют только защитные автоматы с время-токовой характеристикой типа «В».

Чтобы пояснить принцип защиты, рассмотрим известные графики время-токовых характеристик автоматических выключателей:

Из графика видно, что при превышении тока защитного автомата с характеристикой «В» более чем в 5 раз время его выключения – около 10 мс (пол периода напряжения частотой 50 Гц).

Из этого можно сделать вывод, что для того, чтобы иметь большие шансы по сохранению работоспособности ТТР в случае КЗ, нужно применять защитные автоматы с характеристикой «В». При этом нужно соответственно рассчитывать токи нагрузки и защитного автомата в зависимости от максимального тока твердотельного реле.

Пример неправильной защиты ТТР

Случаются грубые ошибки в проектировании систем на ТТР. Пример – электронагреватель приточной вентиляции мощностью 18,5 кВт, питаемый через трехфазное твердотельное реле с рабочим током 25 А. Основная проблема в том, что защищается это ТТР через автоматический выключатель с номинальным током 25 А и время-токовой характеристикой С.

Даже в случае частичного превышения рабочего тока (например, до 35 А) в первую очередь выгорит ТТР, при этом время отключения защитного автомата – около 1 часа.

Ssr 40da схема подключения

Что такое твердотельное реле

Твердотельное реле (ТТР) или в буржуйском варианте Solid State Relay (SSR) – это особый вид реле, которые выполняют те же самые функции, что и электромагнитное реле, н о имеет другую начинку, состоящую из полупроводниковых радиоэлементов, которые имеют своем составе силовые ключи на тиристорах, симисторах или мощных транзисторах.

Виды ТТР

Выглядеть ТТР могут по-разному. Ниже на фото слаботочные реле

Такие релe используются в печатных платах и предназначены для коммутации (переключения) малого тока и напряжения.

На ТТР строят также сразу готовые модули входов-выходов, которые используются в промышленной автоматике

А вот так выглядят реле, используемые в силовой электронике, то есть в электронике, которая коммутирует большую силу тока. Такие реле используется в промышленности в блоках управления станков ЧПУ и других промышленных установках

Слева однофазное реле, справа трехфазное.

Если через коммутируемые контакты силовых реле будет проходить приличный ток, то корпус реле будет очень сильно греться. Поэтому, чтобы реле не перегревались и не выходили из строя, их ставят на радиаторы, которые рассеивают тепло в окружающее пространство.

ТТР по типу управления

ТТР могут управляться с помощью:

1) Постоянного тока. Его диапазон составляет от 3 и до 32 Вольт.

2) Переменного тока. Диапазон переменного тока составляет от 90 и до 250 Вольт. То есть такими реле можно спокойно управлять с помощью сетевого напряжения 220 В.

3) С помощью переменного резистора. Значение переменного резистора может быть в диапазоне от 400 и до 600 Килоом.

ТТР по типу переключения

С коммутацией перехода через ноль

Посмотрите внимательно на диаграмму

Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток достигнет нуля. Выключение происходит подобным образом.

Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.

Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:

управление постоянным током

управление переменным током

Мгновенного включения

Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.

В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока, а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.

Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:

ТТР с фазовым управлением

Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.

Примерная схема подключения выглядит вот так:

Работа твердотельного реле

В гостях у нас ТТР фирмы FOTEK:

Давайте разберемся с его обозначениями. Вот небольшая табличка-подсказка для этих типов реле

Давайте еще раз взглянем на наше ТТР

SSR – это значит однофазное твердотельное реле.

40 – это на какую максимальную силу тока она рассчитана. Измеряется в Амперах и в данном случае составляет 40 Ампер.

D – тип управляющего сигнала. От значения Direct Current – что с буржуйского – постоянный ток. Управление ведется постоянным током от 3 и до 32 Вольт. Этого диапазона хватит самому заядлому разработчику радиоэлектронной аппаратуры. Для особо непонятливых даже написано Input, показан диапазон и фазировка напряжения. Как вы видите, на контакт №3 мы подаем “плюс”, а на №4 мы подаем “минус”.

А – тип коммутируемого напряжения. Alternative current – переменный ток. Цепляемся в этом случае к выводам №1 и №2. Можем коммутировать диапазон от 24 и до 380 Вольт переменного напряжения.

Для опыта нам понадобится лампа накаливания на 220 Вольт и простая вилка со шнуром. Соединяем лампу со шнуром только в одном месте:

В разрыв вставляем наше твердотельное реле

Втыкаем вилку в розетку и…

Нет… не хочет… Чего-то не хватает…

Не хватает управляющего напряжения! Выводим напряжение от Блока питания от 3 и до 32 Вольт постоянного напряжения. В данном случае я взял 5 Вольт. Подаю на управляющие контакты и…

О чудо! Лампочка загорелась! Это значит, что контакт №1 замкнулся с контактом №2. О срабатывании реле нам также говорит и светодиод на корпусе самого реле.

Интересно, какую силу тока потребляют управляющие контакты реле? Итак, имеем на блоке 5 Вольт.

А сила тока получилась 11,7 миллиампер! Можно управлять хоть микроконтроллером!

Плюсы и минусы твердотельного реле

• включение и выключение цепей без электромагнитных помех
• высокое быстродействие
• отсутствие шума и дребезга контактов
• продолжительный период работы (свыше МИЛЛИАРДА срабатываний)
• возможность работы во взрывоопасной среде, так как нет дугового разряда
• низкое энергопотребление (на 95% (!) меньше, чем у обычных реле)
• надёжная изоляция между входными и коммутируемыми цепями
• компактная герметичная конструкция, стойкая к вибрации и ударным нагрузкам
• небольшие размеры и хорошая теплоотдача (если конечно использовать термопасту и хороший радиатор)

Где купить твердотельное реле

Любые виды твердотельных реле вы всегда можете найти на Али по этой ссылке.

При написании статьи использовалась информация, взятая по этой ссылке.

Однофазное твердотельное полупроводниковое реле с максимальным током нагрузки 40 А, управляющим сигналом с напряжением 3 – 32 В постоянного тока, для коммутации устройств с переменным напряжением в диапазоне 24 – 380 В.

155.00грн.

• Описание
• Характеристики
• Отзывов (0)
• Задать вопрос о товаре

Однофазное твердотельное реле SSR-40 40А 24-380В используется для бесконтактной коммутации устройств с рабочим напряжением 24 – 380 В переменного тока.
Для использования реле нужно включить его в цепь с рабочим напряжением 24 – 380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). Потом к клеммам «3+» и «4-» нужно подключить управляющий сигнал постоянного тока с напряжением 3 – 32 В на включение/выключение реле. Если на реле подается управляющий сигнал, то должен гореть красный светодиод, который находится на корпусе реле.
На корпусе однофазного твердотельного реле SSR-40 40А 24-380В есть четыре клеммы зажима. Клеммы «1» и «2» используются для коммутации цепей. Клеммы «3+» и «4-» используются для подключения к реле управляющего сигнала постоянного тока.

Питание реле осуществляется от управляющего сигнала постоянного тока. Напряжение питания 3 – 32 В постоянного тока.
Внимание! Твердотельные реле типа SSR предназначены для коммутации нагрузки с активной (резистивной) составляющей и для слабо-емкостной нагрузки, например, лампы накаливания. Твердотельные реле типа SSR не предназначены для коммутации нагрузки с реактивной (индуктивной и емкостной) составляющей, например, электродвигателей. Для коммутации нагрузки с реактивной составляющей нужно соблюдать условия: максимальный коммутируемый ток должен составлять 20 – 40% от номинального; обязательно использование радиатора и вентилятора обдува. Если при использовании реле, для коммутации нагрузки с реактивной составляющей, его температура слишком высокая – нужно уменьшить максимальный коммутируемый ток.

производитель: «FOTEK»;
модель: SSR-40 DA;
тип: DC – AC;
метод управления: коммутация при переходе тока через ноль;
номинальное управляющее напряжение: 3 – 32 В постоянного тока;
напряжение включения/ выключения: больше 2,4 В / меньше 1 В;
ток срабатывания: 7,5 мА/12 В;
номинальное напряжение нагрузки: 24 – 380 В переменного тока;
номинальный ток нагрузки: 40 А;
падение напряжения: 1,6 В / 25°С;
максимальный кратковременный ток: 410 А;
ток утечки: 3 мА;
время отклика на входной сигнал: меньше 10 мс;
диэлектрическая прочность: более 2,5 кВ АС / 1 мин;
сопротивление изоляции: более 50 МОм / 500В DC;
диапазон рабочих температур: -20 – 80°С;
физические размеры (Д х Ш х В): 60 х 45 х 24 мм;
вес: 110 г.

Схемы подключения твердотельных реле

В этой статье обсудим схемы подключения твердотельными реле (ТТР), и способы управления ими.

Напоминаю, для тех кто не в курсе – что такое твердотельное реле и как оно работает – обратитесь к более старой моей статье О принципах работы твердотельных реле.

Схемы включения подобных реле не очень сложны, но, как и везде, есть свои особенности.

Твердотелки – надо ли их использовать?

Для начала рассмотрим также целесообразность применения таких реле. Например, реальный случай:

У нас на предприятии на одном станке стоят соленоидные клапаны с питанием 24VDC 2А. Эти два клапана соединены параллельно, и включаются-выключаются с частотой примерно 1 раз в секунду. Питание идёт через реле. И, несмотря на то, что номинальный ток реле 10А индуктивной нагрузки, приходилось менять его каждый месяц-два. Поставили мы твердотелку – и забыли, работает без шума и проблем уже два года.

Другой случай, когда такие реле не нужны:

Простейший контроллер температуры, точность поддержания не существенна. Нагрузка – ТЭНы, работают в воде круглосуточно. Чаще, чем раз в год, один из ТЭНов замыкает или коротит на корпус. Здесь большая вероятность того, что ТТР выгорит, так как они очень чувствительны к перегрузкам.

О перегрузках и защите твердотельных реле будет подробно сказано ниже, а в данном случае целесообразно применить обычный контактор, который прекрасно справляется с перегрузкой и стоит в 10 раз дешевле.

Поэтому, за модой гнаться не стоит, а лучше применить трезвый расчет. Расчет по току и по финансам.

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт! Но не так всё просто, подробности будут ниже.

Различия схем включения реле

По виду подключения твердотельные реле можно разделить на следующие категории:

По управлению (виду входного управляющего сигнала):

• постоянное напряжение (встречается чаще всего),
• переменное напряжение,
• постоянный ток 4-20 мА,
• переменный резистор.

По виду коммутируемого тока

• твердотельные реле переменного тока
• твердотельные реле постоянного тока

По количеству фаз

• одна фаза
• три фазы (как правило, фактически это две фазы)

В любом случае, для выбора ТТР и его схемы включения нужно руководствоваться мануалами на данное реле.

Кстати, рекомендую мою статью про трехфазное и однофазное напряжение. Терминология и отличия разжеваны не пальцах)))

Схемы подключения твердотельных реле

Теперь рассмотрим подключение твердотельного реле подробнее.

Управление твердотельными реле схемотехнически такое же, как и у обычного реле. Ниже упрощенно показана схема включения реле переменного тока с сигналом управления 24В постоянного тока:

Схема включения твердотельного реле

Схема показана для реле, у которого управляющее напряжение постоянное, от 5 до 24 Вольт. Данное реле может коммутировать переменное напряжение до 240 Вольт, ток до 20 А.

С током не всё так просто, но об этом ниже.

Как работает схема. На вход (контакты 3 и 4, соблюдать полярность!) подается управляющее напряжение от источника 24В. Подается оно через цепь управления, которая представлена как НО контакт. Этим контактом может быть и обычное реле, и выход контроллера, и датчик с релейным выходом или транзисторным выходом типа PNP.

Про НО контакты и PNP выходы датчиков я подробно написал в этой статье. Очень рекомендую!

Ещё раз напоминаю –

НЗ – это закрытые (замкнутые) контакты, через которые в нормальном положении (без активации управляющим сигналом) течёт ток.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

НО – это открытые (незамкнутые) контакты, через которые в нормальном положении (без активации управляющим сигналом) ток не течёт.

Условные выходные контакты ТТР также будут НО, т.к. без активации цепи управления нагрузка выключена.

Теперь подробнее по управлению твердотелками.

Схемы с управлением от транзистора

Здесь транзистор может быть выходом любого полупроводникового прибора – датчика приближения, контроллера, и т.п.

Управление транзистором PNP, НО реле

Скажу, что со схемами управления, которые я взял из фирменных инструкций, полная путаница. Можете сами разобраться, а я расскажу своё мнение.

Управление транзистором PNP, НО реле

Под “нормально открытым контактом” (читали, что это, ссылку я давал выше?) подразумевается, что без управляющего напряжения (на базе транзистора) твердотельное реле не пропускает ток. Напряжение между входными контактами 3 и 4 близко к нулю, реле выключено. При подаче входного управляющего напряжения на базу транзистора (например, +5В), транзистор открывается и плюс подается на вход 3. Реле открывается, нагрузка получает питание.

Управление транзистором NPN, НЗ реле

Управление транзистором NPN, НЗ реле

Когда транзистор закрыт (не активен), на управляющий вход твердотельного реле подается напряжение, нагрузка под напряжением.

Управление транзистором NPN, НО реле

Когда транзистор закрыт (не активен), на управляющий вход твердотельного реле подается напряжение, близкое к нулю, и нагрузка без напряжения.

Управление резистором

Плавно подходим к переменному току.

Управление переменным резистором

Не путать переменный ток и переменный резистор! В данном случае твердотельное реле фактически является диммером, который изменяет скважность выходного напряжения для нагрузки, которая приспособлена для этого. Такие реле – только с коммутацией переменного тока, и включаются/выключаются 100 раз в секунду.

Схема с фиксацией и управлением кнопками (защелка)

Управление твердотельным реле с фиксацией включения

Схема включения интересна тем, что можно включать – выключать нагрузку, используя только две кнопки – Пуск и Стоп. То есть, схема такая же, как и при использовании обычного реле. Точнее, магнитного пускателя. Важно, что управляющее напряжение равно напряжению питания нагрузки.

Схема нарисована тайваньскими инженерами, попробуем разобраться в ней.

Кстати, её же можно использовать для коммутации и переменного, и постоянного тока.

Схема работает таким образом. Исходно управляющее напряжение поступает на клемму 3 ТТР с источника питания через НЗ контакты кнопки Стоп. При нажатии кнопки Пуск (слева на схеме) напряжение с другого полюса источника поступает через НО контакты на клемму 4 ТТР. Реле включается, напряжение на клемме 1 появляется, и подается через резистор (вверху схемы) на клемму 4. Прошла доля секунды, кнопку Пуск можно отпускать, нагрузка питается до тех пор, пока не будет нажата кнопка Стоп.

Схемы включения трехфазных твердотельных реле

Трехфазное твердотельное реле, схемы подключения.

Тут источник трехфазного напряжения – справа по схемам, нагрузка – слева. Управляющее напряжение может быть любым (переменным или постоянным).

Кроме того, коммутация может быть как по двум фазам, так и по трём, это важно! Подробнее ниже.

Реверсивные твердотельные реле

Существуют также специальные трехфазные твердотельные реле для реверса двигателей, у которых два управляющих входа.

Пример включения трехфазного реле – на фото ниже:

Включение трехфазного твердотельного реле

Как видно, реле не совсем трехфазное, одна фаза подается на двигатель постоянно, что может стать причиной опасности.

На корпусе реле напечатана его схема включения, где всё понятно. Реле реверсивное, и у него два входа – Forward и Reverse (Вперёд/Назад). Для реверса фазы L1 и L2 меняются местами.

Важно – внутри реле нет блокировки от одновременного включения в обоих направлениях, и ее надо обеспечить аппаратно (блокировочные контакты кнопок/реле) и программно (если управление – от контроллера). Если это не предусмотреть, то вероятна ситуация, когда силовые выходы 1, 2, 3, 4 будут замкнуты накоротко 🙁 .

Выбор твердотельных реле, защита и особенности работы

Обычное реле и контактор без особых проблем выдерживают кратковременные перегрузки до 150 и даже 200% от номинала. Особенно, если не коммутировать нагрузку с таким током, а повышать ток после замыкания, и понижать перед размыканием.

Обычные контакты могут выдержать и кратковременный ток КЗ, если сработает защита с правильной уставкой тока. Просто, возможно, придётся потом контакты почистить.

Твердотельные реле от перегрузок страдают сильнее, за пол периода портятся безвозвратно, и контакты потом не почистить, из-за отсутствия таковых.

Это как в звукотехнике. Ламповая техника при перегрузках чувствует себя нормально, только слегка “потеет”, а транзисторы начинают жутко искажать сигнал и могут выйти из строя. За это до сих пор так ценятся ламповые усилители, за их мягкий, бархатный звук на предельных мощностях. Другое дело, что источников качественного сигнала сейчас практически нет, всё заполонил mp3 128kbps, и то в лучшем случае. Но это тема отдельной статьи…

Если при выборе контактора достаточно выбрать запас в 10-20% и защитить его обычным автоматом, то с твердотельными устройствами всё сложнее.

Поэтому для твердотельных реле рекомендуется для активной нагрузки (лампы, ТЭНы) запас по номинальному току в 2-4 раза. При пуске асинхронных двигателей из-за большого пускового тока запас по току нужно увеличить до 6-10 раз.

То есть, трехфазная твердотелка Fotek TSR-40AA-H на 40А, показанная на фото чуть выше, на своих 40 амперах работать вряд ли будет. Мощность двигателя, которую можно коммутировать в данном случае – от 2,2 кВт до 5 кВт. Причём двигатель 5 кВт (это около 10А) должен запускаться обязательно на холостом ходу, с минимальным пусковым моментом, а нагрузку к нему прикладывать можно после пуска и разгона.

Кстати, с индуктивной нагрузкой твердотельные реле могут вести себя неадекватно, у меня бывали проблемы. В случае высокоиндуктивных нагрузок (трансформаторы, катушки с магнитопроводами, электрические звонки, и т.п.) нужно параллельно нагрузке включать RC-цепь (снабберную цепь из последовательных резистора и конденсатора) для уменьшения влияния противо-ЭДС. Кроме того, эта цепь уменьшает общую индуктивность нагрузки, т.е. делает её более активной. И ТТР легче работать.

Напоследок – защита при КЗ

Производители рекомендуют использовать специальные предохранители для твердотельных приборов:

• gR – предохранители для всего диапазона рабочих токов, для защиты полупроводниковых элементов(более быстродействующие , чем gS)
• gS – предохранители для всего диапазона рабочих токов, для защиты полупроводниковых элементов, при повышенной загрузке линии.
• aR – предохранители для всего диапазона рабочих токов, для защиты полупроводниковых элементов от короткого замыкания.

Такие предохранители стоят дорого (сравнимы со стоимостью самого твердотельного реле), поэтому в большинстве случаев можно использовать защитные автоматы класса В. Чем же они хороши и как они спасут наши твердотельные реле от выгорания при КЗ?

Напомню, в 99% везде встречаются автоматы класса С. Класс D ставят в качестве вводных рубильников и при больших пусковых токах (мощные двигатели, трансформаторы). А класс В – самый чувствительный, срабатывает раньше всех.

Кстати, гуру электрики и электропроводки, cs-cs.net, предлагает дома ставить автоматы только В класса. И некоторые производители – рекомендуют ставить В класс на электроплиты, водонагреватели – туда, где нет двигателей и пусковых токов.

Почему – поясню на графике.

Кривые отключения или токо-временные характеристики

Подробно про выбор защитного автомата рассказано в другой статье.

Но мы вернёмся к нашему трехфазному твердотельному реле Fotek TSR-40AA-H на 40А, про которое я писал выше. Чтобы его гарантированно защитить от КЗ, надо обязательно поставить вот такой автомат:

Автомат с характеристикой В6 (обведено красным)

Он мгновенно сработает при токе 20…30 Ампер и спасет твердотелку. А от перегруза надо будет поставить мотор-автомат на ток 4-6,3 А. И это всё будет питать двигатель на 2,2 кВт, лучше меньше. Либо ТЭН, тогда мотор-автомат не нужен.

Пишите в комментариях, у кого какой опыт по применению!

Полезные файлы, возможно, написано информативнее, чем у меня:

• Твердотельные реле Фотек / Твердотельные реле Фотек. Руководство пользователя. Рассмотрена вся линейка Fotek, даны рекомендации по применению и схемы включения., pdf, 757.78 kB, скачан:3111 раз./
• Твердотельные реле – устройство и принцип работы / Подробно изложено, как устроены и работают твердотельные реле, приведены схемы включения, и т. п. Автор, отзовись!, pdf, 414.19 kB, скачан:3507 раз./

Где купить твердотельные реле

Если вы живете в крупном городе, то лучше конечно поехать в ближайший магазин – и через час реле можно устанавливать. Но, например, у меня в Таганроге такие реле – только под заказ, и купить их можно только через фирмы в Ростове.

Поэтому, на сегодняшний день лучший вариант – покупать твердотельные реле в интернете, через АлиЭкспресс. Цены примерно те же, но минус в том, что доставка может быть около месяца.

Пишите в комментариях, у кого какие вопросы, отзывы и опыт по применению!

Температура

— подключение твердотельных реле к нагревательным элементам переменного тока — правильная ли эта схема?

спросил 7 лет, 1 месяц назад

Изменено 7 лет, 1 месяц назад

Просмотрено 2к раз

\$\начало группы\$

Я переоборудую тостер мощностью 1500 Вт в печь оплавления с ПИД-управлением, но я хотел бы сосредоточиться на аппаратном аспекте.

Я вытащил выключатели и элементы управления из духовки, и у меня осталось что-то вроде этого, как если бы духовка находилась в режиме выпечки, включающем все нагреватели и конвекционный вентилятор:

^{смоделируйте эту схему – Схема создано с помощью CircuitLab}

Внизу находится «новая схема». Это “хорошая схема” для управления верхним и нижним нагревательными элементами? Есть на что обратить внимание? Я открыт для предложений по улучшению дизайна, а также.

Я хочу оставить конвекционный вентилятор нетронутым, чтобы верх и низ нагревались более равномерно. (Это двигатель с расщепленными полюсами)

Я буду использовать все оборудование с правильными электрическими и тепловыми параметрами. На SSR будут использоваться радиаторы и охлаждающий вентилятор.

Обновление: Вторая, модифицированная, схема с ТТР работает.

• переменный ток
• температура
• твердотельное реле

\$\конечная группа\$

4

\$\начало группы\$

Ваша новая схема (2-я схема) должна работать нормально.

Вам необходимо рассчитать, сколько энергии будут рассеивать SSR. Предположим, что на каждом SSR имеется падение на 1 В переменного тока. Поскольку в своем вопросе вы не упомянули, какой ток должен потреблять духовой шкаф, мы не можем оценить, сколько тепла вам нужно избавиться.

Вы также можете установить твердотельное реле или реле на конвекционный вентилятор.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Помогите с подключением контроллера температуры и твердотельного реле

спросил 3 года, 4 месяца назад

Изменено 5 месяцев назад

Просмотрено 463 раза

\$\начало группы\$

У меня есть проблема, которая, вероятно, очевидна для кого-то в курсе, но, увы, это не я.

Короче говоря, у меня есть нагревательный стол на 240 В (алюминиевый стол с силиконовыми грелками внизу), которому около 40 лет, и он только что умер. К сожалению, все старые детали больше не существуют, а первоначальный дизайн был специфичным для деталей. Итак, после большого обратного проектирования и мозгового штурма я (с некоторой помощью) нашел решение. Стол будет управляться Watlow pm3c1cj-aaaabaa с простым релейным переключателем для включения контроллера и полупроводниковым реле для питания нагревательных элементов.

Я успешно подключил все по схеме, которую дал мне мой помощник, но твердотельное реле повесило трубку. Вот электрическая схема (неполная):

Реле — реле включения Watlow

Watlow — pm3c1cj-aaaabaa

Watlow имеет следующие доступные контакты: T1, X1, W1, Y1, Cf, Cd, CE

“THC” термопара

ТТР Continental rvda/6v40

ТТР имеет следующие контакты: 1/L1, 2/T1, 3/A1, 4/A2

Я не знаю, как закончить проводку. Любая помощь будет принята с благодарностью.

• температура
• твердотельное реле

\$\конечная группа\$

\$\начало группы\$

Перед подключением и настройкой контроллера вы должны прочитать и понять руководство, иначе у вас могут возникнуть проблемы.
