Как подключить вентилятор к выключателю света: лучшие схемы и пошаговый инструктаж

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

• Схемы подключения вытяжки к выключателю
  • Вариант #1 — через одноклавишный выключатель
  • Вариант #2 — через двухклавишный выключатель
  • Вариант #3 — установка дополнительного выключателя
• Общая монтажная инструкция
  • 1 этап — выполнение «черновых» работ
  • 2 этап — подготовка инструментов и материалов
  • 3 этап — выполнение процесса подключения
• Что советуют не делать опытные электрики?
• Выводы и полезное видео по теме

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

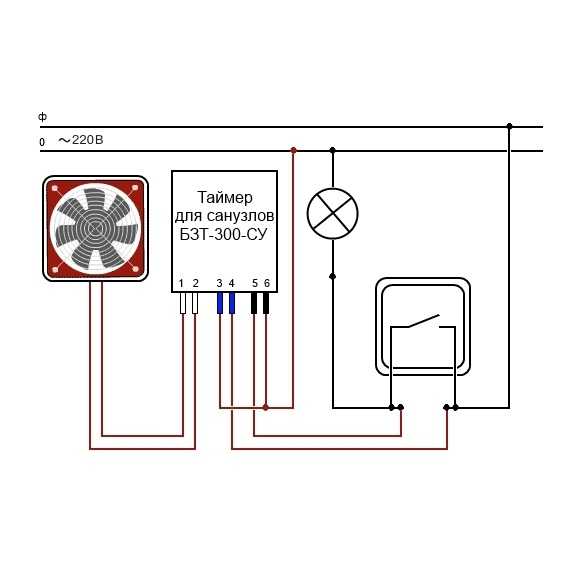

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

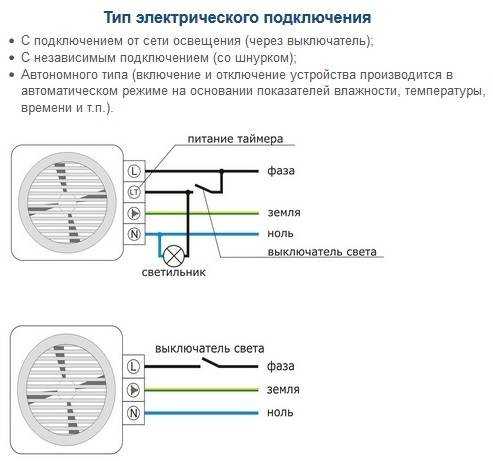

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

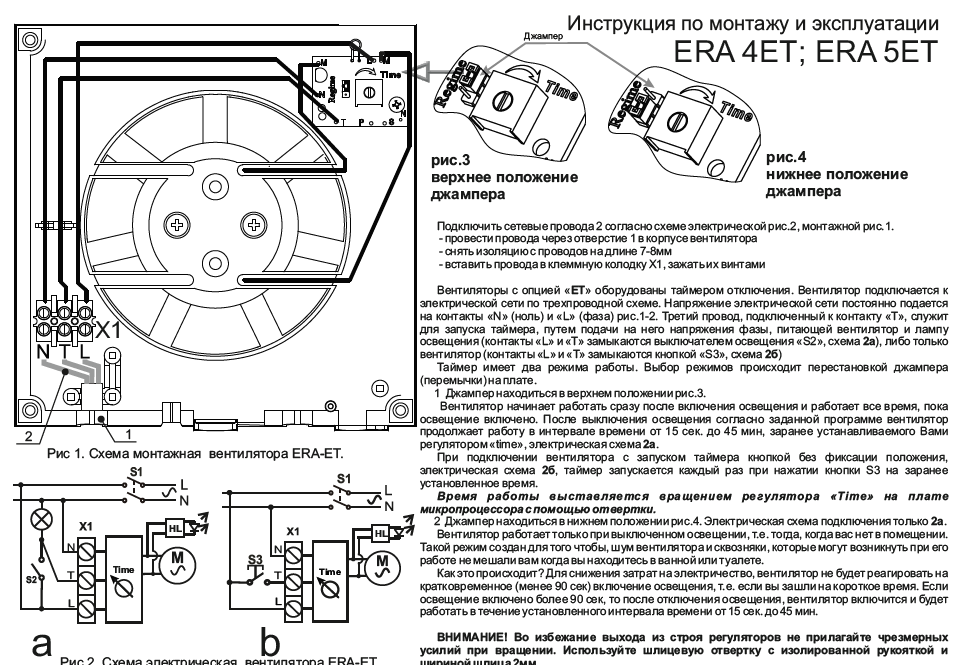

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

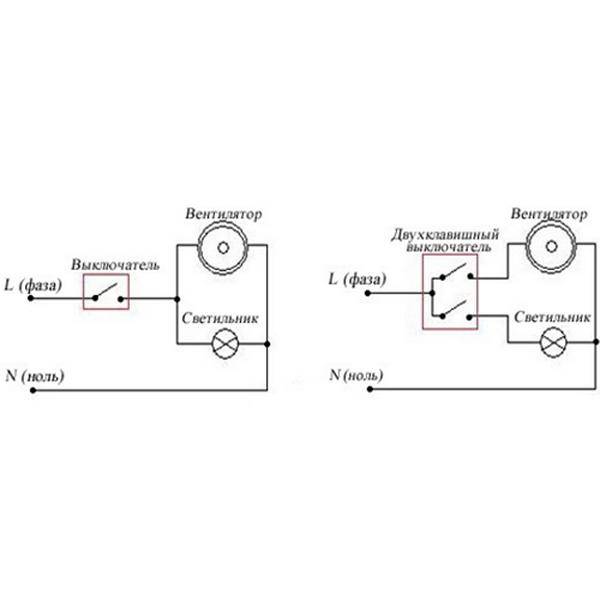

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

разбор популярных схем и подробные инструкции

Содержание

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке. Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах. При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя. Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

Канавку для прокладки электропроводки располагают не ближе 10 см к дверному проему. Кабель фиксируют алебастровым или цементным раствором. Линию электропитания можно протянуть внутри гофрированной трубы.

На клеммы вентилятора нанесена англоязычная маркировка:

1. L — фаза.
2. N — нулевая жила.
3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

• протягивание проводов через отверстие, которое позже нужно будет заделать;
• провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

1. Поверхность стены в месте крепления зачищают.
2. По контуру наносят силиконовый клей или жидкие гвозди
3. Устройство прикладывают к отверстию вентиляционного канала.
4. Для проверки горизонтали используют уровень.
5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Вентелятор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Как не стоит подключать и почему — Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Как подключить потолочный вентилятор к двум настенным выключателям

( Этот пост содержит партнерские ссылки, что означает, что я бесплатно получаю небольшую компенсацию для вас . Как партнер Amazon, я зарабатываю на соответствующих покупках. Вы можете узнать больше о Спасибо за поддержку моего блога!)

Ничто так не расстраивает, как моя попытка заменить все бело-золотые вентиляторы в моем доме 90-х годов. Что мне нравится в нашем доме, так это то, что у нас во многих комнатах есть потолочные вентиляторы. Большинство из них подключены к двум отдельным настенным выключателям — один для света и один для вентилятора. Мне нравится двойная функциональность, возможность запуска вентилятора во время просмотра фильма и, очевидно, использование света без включения вентилятора зимой! Мне нужно иметь возможность подключить потолочный вентилятор к двум настенным выключателям.

Большинство современных вентиляторов имеют гораздо больше функций, чем просто включение/выключение. Почти все вентиляторы, которые я купил, имеют различную скорость вращения вентилятора, регулируемую подсветку, таймеры, специальные расписания и т. д. Мне нравятся опции, не поймите меня неправильно. Но я ненавижу тот факт, что из-за всех этих особенностей вентиляторы поставляются с пультами. Вы должны использовать эти пульты даже для использования основных функций. Это не работает для меня.

При установке в соответствии с инструкциями вентилятор можно подключить к одному настенному выключателю, который будет выполнять одно действие — включение/выключение питания. Это не включение/выключение света. Это просто питание, и все настройки, которые были установлены в последний раз, сработают. Чтобы не бубнить о том, почему эти пульты отстой, я резюмирую здесь:

5 причин, по которым потолочные вентиляторы с пультом дистанционного управления являются худшими:

1. Если вы потеряете пульт, вы не сможете изменить настройки прибора. Это означает, что если Марк выбросит пульт в стирку с нашими простынями (как он сделал с нашим пультом от телевизора), то любая настройка, которая была включена последней, станет постоянной. Я не доверяю процессу получения сменного пульта, пока я живу без света в своей спальне в течение месяца.
2. При включении света есть 3-секундная задержка, даже если это была последняя настройка. Дистанционный приемник в блоке вентилятора замедляет подачу электроэнергии достаточно , чтобы вы это заметили и возненавидели.
3. Вы должны иметь пульт для изменения настроек. Например, физически держать его в руке. Я не могу представить себе жизнь, в которой я всегда знаю, где находится пульт. Я даже не куплю машину, если это означает, что мне придется копаться в сумочке, чтобы найти ключи. Должна быть разблокировка без ключа и запуск без ключа. Моему вентилятору тоже нужен безключевой запуск.
4. Ресиверы, которые подключены к настоящему вентилятору, такие большие и громоздкие, что вы должны засунуть их вместе со всеми проводами в потолочную коробку. У меня до сих пор нет решения для этого без потери всей функциональности различных настроек вентилятора, но это все еще причина, по которой вентиляторы с пультами дистанционного управления отстой.
5. «Но вы можете закрепить пульт на стене и использовать его как настенный выключатель» ХАХАХАХА АБСОЛЮТНО НЕ . (представляю доказательства->)

Я сильно переживаю по этому поводу.

если вы не могли сказать…

Вот как я установил потолочный вентилятор с дистанционным управлением на два настенных выключателя-

без потери функциональности переключателей или вариантов скорости вращения вентилятора!

*Вы потеряете возможность управления светом с пульта дистанционного управления, если выполните действия, описанные в этом блоге.

Правовая оговорка об отказе от ответственности за электричество своими руками

Этот сайт предназначен только для информационных целей. Электричество опасно и может привести к телесным повреждениям или СМЕРТИ , а также к потере или повреждению другого имущества, если оно используется или сконструировано неправильно.

Следующие шаги описывают общий процесс сборки, модификации и установки потолочного вентилятора. Все технические характеристики потолочных вентиляторов различаются, и при установке светильника следует следовать инструкции, прилагаемой к потолочному вентилятору. Любые модификации вашего потолочного вентилятора, описанные в этом посте или другие, опасны и увеличивают риск получения травмы или

СМЕРТЬ , а также утрата или повреждение имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.

Если вы чувствуете, что у вас недостаточно знаний по электромонтажу или опыта в выполнении электромонтажных работ своими руками, ПОЖАЛУЙСТА,  поступайте разумно и доверьте установку вентилятора лицензированному электрику. НЕ ПЫТАЙТЕСЬ ПРОВОДИТЬ ЛЮБЫЕ ПРОВОДКИ, если вам не хватает необходимых знаний и понимания. ЗА ЛЮБУЮ ВОЗНИКНУЮ ОПАСНОСТЬ ЯВЛЯЕТСЯ ЕДИНСТВЕННАЯ ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ.

ШАГ 1: Отключите питание

Начните с отключения питания на выключателе и убедитесь, что оно отключено с помощью бесконтактного тестера напряжения.

ШАГ 2. Распаковка вентилятора и подготовка к установке

Протяните электрические провода от двигателя через нижний стержень, а затем вкрутите нижний стержень в резьбу в верхней части двигателя. Продевание провода может быть немного сложным, если вы используете длинный стержень.

Если ваши провода застревают, используйте длинный твердый предмет, чтобы протолкнуть их. Выберите предмет, который поместится внутри стержня (например, кол садовника или выпрямленную металлическую вешалку для одежды), и прикрепите провода к объекту, прежде чем протягивать провод через центр.

Навинтите нижний стержень на двигатель так, чтобы он был туго затянут, а отверстия в нижнем стержне и двигателе совпали. Вы можете немного ослабить нижний стержень , если отверстия не совпадают в самом узком месте. Поместите металлическую шпильку в отверстие и закрепите ее шплинтом (выглядит как невидимка!). Затяните все винты вокруг кольца, чтобы зафиксировать нижний стержень на месте.

Наденьте крышку муфты (закрывает верхнюю часть двигателя) на нижнюю тягу, затем наденьте навес и кольцо навеса (они закрывают электрическую коробку в потолке). Пока вы не закончите установку, навес и кольцо будут просто лежать на моторе.

В верхней части нижнего стержня вверните заземляющий провод в стержень и установите на место подвесной шар.

ШАГ 3. Установите монтажный кронштейн на потолочную коробку

ПРЕДУПРЕЖДЕНИЕ. Во избежание возгорания, поражения электрическим током или других травм устанавливайте вентилятор только на розеточную коробку или опорную систему, помеченную как допустимая для поддержки вентилятора, и используйте крепежные винты, поставляемые с розеточной коробкой.

Прикрепите монтажный кронштейн к розетке на потолке, надежно затянув винты, прилагаемые к розетке, через кронштейн в потолок.

ШАГ 4: Повесьте вентилятор на кронштейн

Осторожно поднимите узел двигателя вентилятора до монтажного кронштейна и поместите подвесной шар в гнездо монтажного кронштейна.

ШАГ 5: Подготовка приемника и пульта дистанционного управления

Следуйте инструкциям по подготовке пульта ДУ и приемника. Во многих случаях эти два компонента имеют кодовые переключатели, которые позволяют им взаимодействовать друг с другом. В инструкциях, прилагаемых к вашему вентилятору, указано, какой код следует установить для этих переключателей на каждом компоненте.

Следующий шаг описывает процесс модификации заводских электрических компонентов потолочного вентилятора для его установки на два настенных выключателя. Любые модификации потолочного вентилятора, как описано в этом шаге, так и другие, опасны и увеличивают риск получения травмы или СМЕРТИ , а также потери или повреждения имущества. По крайней мере, это приведет к аннулированию гарантии на прибор.

Если вы чувствуете, что у вас недостаточно знаний или опыта в электромонтаже, обратитесь к лицензированному электрику для установки вентилятора.

Я рекомендую подключить вентилятор в соответствии с указаниями, прежде чем переходить к следующему шагу, чтобы обеспечить правильное подключение и устранить любые другие неисправности в вентиляторе, прежде чем изменять проводку

ШАГ 6: Обрежьте провод «Свет»

*Вы потеряете возможность управления светом с пульта, если выполните следующие действия.

Вставьте приемник в монтажный кронштейн, как описано в инструкции. Для угловых потолков вам нужно наклонить шар вентилятора/вешалки, чтобы ресивер вошел в прорезь.

Чтобы можно было подключить потолочный вентилятор к двум настенным выключателям, потолочный вентилятор должен иметь определенные провода. Вентилятор, который вы покупаете, должен иметь приемник с 3 проводами, идущими от двигателя к приемнику, чтобы вентилятор мог управляться с помощью пульта дистанционного управления и двух настенных выключателей. Если ваши провода разделены, необходимо внести изменения только в соединения. Если они сгруппированы (например, как у меня на рисунке ниже), соедините сгруппированные контакты вместе. Обрежьте провод, идущий ОТ двигателя вентилятора, который идет на свет (в моем случае этот провод синий). Обязательно оставьте достаточно места с каждой стороны разреза и закройте конец провода, предназначенный для приемника, пластиковой гайкой.

ШАГ 7. Выполните электрические соединения

С помощью пластиковых гаек скрепите указанные ниже провода вместе. Убедитесь, что нет свободных прядей или соединений.

Предполагается, что черный провод управляет вентилятором, а синий — комплектом подсветки на вентиляторе. Ознакомьтесь с документацией, прилагаемой к прибору, для получения инструкций по правильному подключению.

От вентилятора к ресиверу
Если у вашего вентилятора сгруппированы провода, после обрезки светового провода вы просто присоедините их как обычно к сгруппированному проводу от ресивера. Если ваш вентилятор не поставляется с сгруппированными проводами, подключите провода в соответствии с приведенными ниже примечаниями:
Черный провод присоединяется к черному проводу на приемнике.
Белый провод присоединяется к белому проводу на приемнике.

От ресивера к розетке
Черный провод «AC in L» подключается к Горячему проводу в розетке — подключен к выключателю, которым вы хотите управлять вентилятором. Этот провод чаще всего черный или красный. Мой черный.
Белый провод «AC in N» (который уже подключен к Белый провод от вентилятора) подключается к нейтральному проводу (белый) в выходной коробке.
Синий Провод от приемника закрывается пластиковой проволочной гайкой.

От вентилятора к розетке
Синий провод , который мы обрезали (свет), подключается к другому проводу под напряжением в розетке, подключенному к выключателю, которым вы хотите управлять светом (мой красный).
Зеленые провода (оба идущие от приемника и подсоединенные к нижней тяге) крепятся к Провод заземления (зеленый или неизолированный провод) в распределительной коробке.
Белый провод от вентилятора уже был присоединен к нейтральным проводам (белый) от ресивера и распределительной коробки.

Теперь при включении одного выключателя пульт будет управлять светом. Другой переключатель будет включать и выключать вентилятор, а пульт дистанционного управления будет управлять скоростью вентилятора, расписанием и т. д., когда переключатель находится в положении ON.

ШАГ 8: Добавление лопастей вентилятора

Вставьте лопасти вентилятора в прорези в двигателе и совместите отверстия для винтов между ними. Закрепите лезвия тремя винтами. Повторите этот шаг для всех лезвий.

ШАГ 9: Добавьте свет

Следуйте инструкции по установке комплекта освещения. Мой вентилятор имеет монтажное кольцо, а также светодиодную подсветку. Подключите фонарь к вентилятору, затем привинтите монтажное кольцо и фонарь тремя винтами с замочной скважиной.

Осторожно поднимите стекло к вентилятору и поверните по часовой стрелке, пока стекло не будет плотно прилегать. Не затягивайте слишком сильно.

ШАГ 10: Проверка вентилятора с помощью пульта дистанционного управления

Убедитесь, что все соединения работают, снова включив питание и подтвердив работу переключателей и пульта дистанционного управления. Если свет или вентилятор не работают, проверьте надежность соединений проводов. При возникновении проблем с функцией вентилятора или пультом дистанционного управления см. раздел «Устранение неполадок» в руководстве по эксплуатации.

ШАГ 11: Прикрепите навес к потолку

Помните навес, который мы оставили на вершине вентилятора в прошлом? Теперь, когда вы убедились, что вентилятор работает правильно (успех!!), закрепите навес над путаницей проводов на потолке. Во-первых, уберите все провода в потолочную коробку или поднесите их как можно ближе к приемнику. Будьте осторожны, чтобы не ослабить какие-либо проводные соединения во время этого шага. Поднимите навес к потолку и следуйте инструкциям, чтобы прикрепить навес к потолку. У моего вентилятора есть два крепежных винта и кольцо навеса, которое защелкивается на винтах для красивого законченного вида.

Всё! Готово! Бьюсь об заклад, это потрясающе, наконец-то понять, как подключить потолочный вентилятор к двум настенным выключателям. Еще ЛУЧШЕ, если это не первый вентилятор, который вы установили в своем помещении. И ДЕЙСТВИТЕЛЬНО хорошо, если это третий вентилятор, который вы пытались установить (как я). После этого я либо займусь тремя другими потолочными вентиляторами, которые хочу заменить в течение следующих двух недель, либо через 2 года они все еще будут старыми, золотыми и белыми версиями.

Если этот пост был полезен или у вас есть дополнительные вопросы о вашем конкретном вентиляторе или проводке, дайте мне знать в комментариях ниже! Я не электрик, но я сделаю все возможное, чтобы помочь вам!

Хотите быть в курсе моих новых проектов? Приходите пообщаться на моих аккаунтах в социальных сетях ниже!

By What BB Built ingWall РемонтПокраска домаУборка и ремонтСделай сам Видео

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения бытовых вентиляторов, в том числе: потолочные вентиляторы и комплекты освещения, диммеры, регуляторы скорости вращения вентиляторов, 3-позиционные переключатели вентиляторов.

Цвета проводов в базовом комплекте вентилятора/светильника обычно черные, синие, белые и зеленые. Это относится к большинству потолочных вентиляторов Hunter и Harbour Breeze, которые можно найти в местном магазине. Черный провод обычно горячий для вентилятора, а синий провод для света. Белый провод — это нейтраль для светильника, а зеленый — это земля.

Белый провод от светильника соединяется непосредственно с нейтральным проводом источника либо в распределительной коробке, либо через муфту в распределительной коробке. Заземляющий провод присоединяется к заземлению источника и к любой клемме распределительной коробки с помощью косички. В некоторых бытовых цепях белый провод также можно использовать вместо провода накала. В этих случаях он должен быть обмотан черной изолентой или иным образом помечен, чтобы определить, что он горячий.

Потолочный вентилятор с комплектом освещения Схема подключения

На этой электрической схеме показано подключение потолочного вентилятора и освещения с двумя выключателями, регулятором скорости вентилятора и диммером освещения. Используйте это расположение, когда источник находится на переключателях. Здесь вход каждого контроллера соединен с черным проводом источника с помощью гайки. Оттуда 3-жильный кабель идет к потолочной розетке. В распределительной коробке черный провод от вентилятора присоединяется к выходу регулятора скорости, а другой конец к черному проводу вентилятора. Красный провод подключается к выходу диммера, а другой конец к синему световому проводу. Нейтраль от источника сращена в распределительной коробке с белым проводом, идущим к вентилятору, а другой конец — к нейтральному проводу на потолочном светильнике. Аналогичным образом провод заземления подключается к любым клеммам заземления в распределительной коробке и сращивается, чтобы пройти к месту расположения вентилятора и подключиться ко всем там точкам заземления.

Схема подключения вентилятора и источника света на потолке

Эта схема похожа на предыдущую, но источник электричества находится в коробке вентилятора/осветительной арматуры. Используйте это, когда питание поступает на потолок, и протяните оттуда трехжильный кабель к контроллерам на стене. Нейтральный провод от источника подсоединяется непосредственно к белому проводу потолочного светильника. Горячий провод источника присоединяется к белому 3-жильному кабелю, а затем присоединяется к входным проводам на обоих контроллерах на другом конце. Белый провод обмотан черной лентой, чтобы определить, что он горячий. Черный провод кабеля соединяет вентилятор с регулятором скорости, а красный провод соединяет свет с диммером. Это устаревшая схема. При установке новой проводки для такого расположения используйте следующую схему ниже.

Это обновленная проводка для комплекта вентилятора/освещения с источником электропитания, подводимым к потолочной коробке, и должна использоваться для новых установок. Эта компоновка добавляет к схеме, показанной выше, дополнительный двухжильный кабель между вентилятором/светом и выключателями. Белый провод в трехжильном кабеле больше не используется для горячего, вместо этого он проходит от нейтрали источника к переключателям и удовлетворяет требованиям NEC 2011 года для новых распределительных коробок. Два провода в этой схеме не используются, белый провод во втором кабеле и один из проводов заземления. Они должны быть закрыты с обоих концов проволочной гайкой. Вся остальная проводка такая же, как на предыдущей схеме.

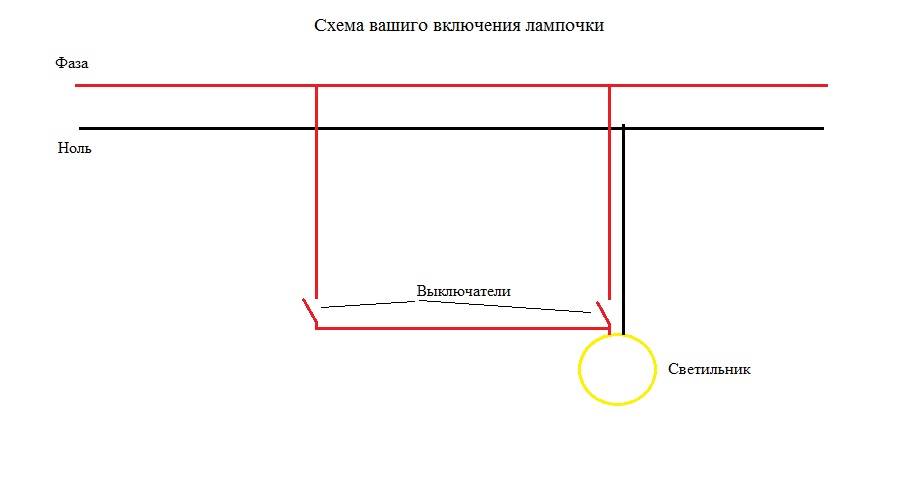

Схема подключения 3-ходового переключателя вентилятора

Для подключения цепи 3-ходового переключателя, который управляет как вентилятором, так и освещением, используйте эту схему. Как и во всех трехходовых схемах, общий провод на одном выключателе подключается к горячему проводу источника от схемы. Общий на втором трехпозиционном переключателе подключен к горячим проводам на вентиляторе/свете. Соедините провода вентилятора и света вместе с общим проводом от SW2. Провода перемещения соединяются вместе в коробке потолочного крепления и проходят между выключателями. Путешественники не подключаются к вентилятору или свету. Для раздельного управления вентилятором и освещением на вентиляторе/освещении требуется встроенный переключатель, такой как цепочка или пульт дистанционного управления.

Схема выключателя диммера потолочного вентилятора

Такое расположение проводки позволяет приглушать свет с помощью диммера и управлять вентилятором с помощью встроенной тяговой цепи. Источник находится в потолочной розетке, а оттуда к распределительной коробке идет трехжильный кабель. Нейтраль от источника подсоединяется непосредственно к белому проводу вентиляторного комплекта и кабелю, идущему к распределительной коробке. Горячий источник соединен с черным проводом вентилятора и черным проводом, идущим к диммеру. На другом конце черный провод кабеля сращен с одним из проводов горячего диммера, неважно каким. Другой провод диммера присоединяется к красному проводу в распределительной коробке, который присоединяется к синему световому проводу на другом конце.

Подключение контура переключателя потолочного вентилятора

Используйте эту проводку, когда источник находится на приборе, и вы хотите управлять подачей на оба компонента с помощью одного переключателя. Трехжильный кабель идет от вентилятора к распределительной коробке, а нейтраль источника сращивается с белым проводом и нейтралью вентилятора. Горячий источник сращен с красным проводом, который подключен к одной клемме на переключателе на другом конце. Черный провод подключается к другой клемме, возвращая питание к вентилятору, где он соединяется как с черным проводом вентилятора, так и с синим проводом светильника. Выключатель включает и выключает вентилятор и свет. При включенном выключателе 3-скоростной вентилятор может управляться цепным переключателем на приспособлении.

Здесь источник находится у вентилятора/освещения, а петля переключателя идет к настенному выключателю. Источник подключается непосредственно к вентилятору, а также подключается к коммутатору. При таком расположении свет управляется настенным выключателем, а вентилятор жестко подключен к цепному управлению скоростью.

Подключение вентилятора и освещения к одному выключателю

В этом подключении источник находится у выключателя, а от него идет трехжильный кабель к вентилятору и светильнику. Нейтраль источника и земля соединяются с вентилятором. Горячий провод источника соединяется с черным проводом вентилятора, чтобы напрямую подключить его к цепи и к косичке, соединяющей коммутатор. Красный провод на трехжильном кабеле подключен к выключателю, а у вентилятора он сращен с синим проводом к свету. При таком расположении питание вентилятора контролируется встроенной тяговой цепью на корпусе двигателя, а управление освещением осуществляется с помощью настенного выключателя.

Используйте эту проводку, если источник питания находится в настенной коробке, и вы хотите управлять вентилятором и освещением с помощью одного переключателя. Здесь горячий источник подключается непосредственно к выключателю, а от него идет двухжильный кабель к потолочному вентилятору. Черный провод, идущий к потолочной коробке, подключается к другой клемме выключателя. На потолке к нему подсоединяются черный и синий провода от вентилятора и света. Нейтраль источника подключается к белому проводу на вентиляторе.
