Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.



  1. Виды выключателей света
  2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель.

Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 – 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

  • разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
  • снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
  • прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
  • при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
  • ставим на место подрозетник и прикручиваем его к стене;
  • осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

  • закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 – 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление.

В дополнение на самом выключателе будет указана маркировка для подключения.



  • закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя.

А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

  • в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



  • провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
  • теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

  • закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
  • теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
  • подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;



Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

  • зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

Как подключить выключатель света: инструкция советы профессионалов

Замена или подключение электрических выключателей или розеток, как и все, что связано с электричеством, – дело ответственное. Конечно же, такие электромонтажные работы должен выполнять квалифицированный специалист-электрик, но очень часто, по разным причинам, замена выключателя происходит «своими руками».

Замена выключателей своими руками

Эта статья будет полезна тем людям, которые столкнулись с необходимостью замены или установки выключателя света. Постараемся весь процесс установки нового выключателя расписать поэтапно.

1. Необходимые инструменты

Для замены электрических механизмов вам понадобится:
– отвертка или набор отверток,
– тестер для проверки наличия напряжения или отвертка-пробник для определения наличия фазы.

2. Техника безопасности

Очень важно в процессе замены механизма выключателя соблюдать правила монтажа и не пренебрегать элементарными нормами безопасности.
В самом начале проведения работ следует обесточить электролинию, на которой будет проводится замена выключателя.
Если это жилая квартира или дом, достаточно отключить автоматический выключатель, защищающий соответствующую линию. Автоматы защиты, как правило, располагаются все в одном электрическом щите и подписаны согласно схемы электрораспределения помещения. Если же приборы в щите не подписаны, и у вас возникают трудности с определением необходимого аппарата защиты, рекомендуем отключить вводной автоматический выключатель. Такой способ будет максимально эффективным, но у него имеется и определенный недостаток – вы отключите все электропитание по квартире.

3. Проверка выключателя

Чтобы приступить к замене выключателя, необходимо убедиться в его неисправности, и это можно сделать без демонтажа, методом исключения.
Сначала необходимо убедиться в исправности светильника, которым управляет наш выключатель. Для этого необходимо проверить все лампы в люстре. Если лампы в люстре исправны, а она никак не реагирует на включение и отключения выключателя, то большая вероятность поломки именно выключателя и без замены его на рабочий нам не обойтись.

4. Демонтаж выключателя

Для того чтобы добраться до механизма выключателя, необходимо снять клавишу и рамку. Здесь не понадобится много усилий или дополнительных инструментов, достаточно руками снять все обрамление.
После того как вы снимете клавишу и рамку с выключателя, следующим этапом нужно разжать крепежные винты, для чего необходима отвертка. Демонтировав суппорт выключателя от установочной коробки, вы получите доступ к клеммам и проводам.

5. Крепление проводов к механизму

Перед тем как заменить электрический выключатель, проверьте надежность контактов, возможно, именно это стало причиной неисправной работы устройства.
Большинство европейских производителей электрофурнитуры в своих выключателях используют самозажимные контакты (автоматические клеммы). Суть такого зажима заключается в том, что подключение токопроводящего провода происходит без применения инструментов, достаточно с усилием нажать на специальные ламели и зафиксировать кабель в гнезде механизма.
Бывают случаи, когда предыдущий монтаж был проведен некачественно и один из проводов выключателя просто отпал.
Чтобы проверить или исключить такой вариант поломки, достаточно заново подключить провода к клеммам и проверить на работоспособность выключатель.
Не лишним будет напомнить, что для проверки выключателя необходимо включать вводной автомат.
Ниже приведена картинка, на которой схематично показан путь проводов от выключателя к светильнику. Так будет наглядней и понятней, что же это за два провода, которые подключены к выключателю.

6. Схема однополюсного выключателя света

Иногда бывает, что, демонтировав выключатель, вы обнаруживаете там не два конца провода, а три или более провода. В таких случаях, скорее всего, вы имеете дело с проходным переключателем, тогда вам поможет схема проходных переключателей.
Если после всех манипуляций проблема с выключателем не решена, то меняем его на новый и проводим все вышеперечисленные манипуляции в обратном порядке.

Подсоединяем провода к клеммам.

Крепим механизм винтами к установочной коробке.

Устанавливаем клавишу и рамку.

Включаем вводной автоматический выключатель.

Проверяем работу выключателя и светильника.

Как подключить двухклавишный выключатель света.

Видео

Материалы и инструменты

  1. Отвертка (крестовая и плоская)

  2. Бокорез

  3. Монтажный нож

  4. Пассатижи

  5. Уровень

  6. Клеммники

  7. Электропровода

  8. Монтажная коробка

  9. Двойной выключатель

  10. Изолента

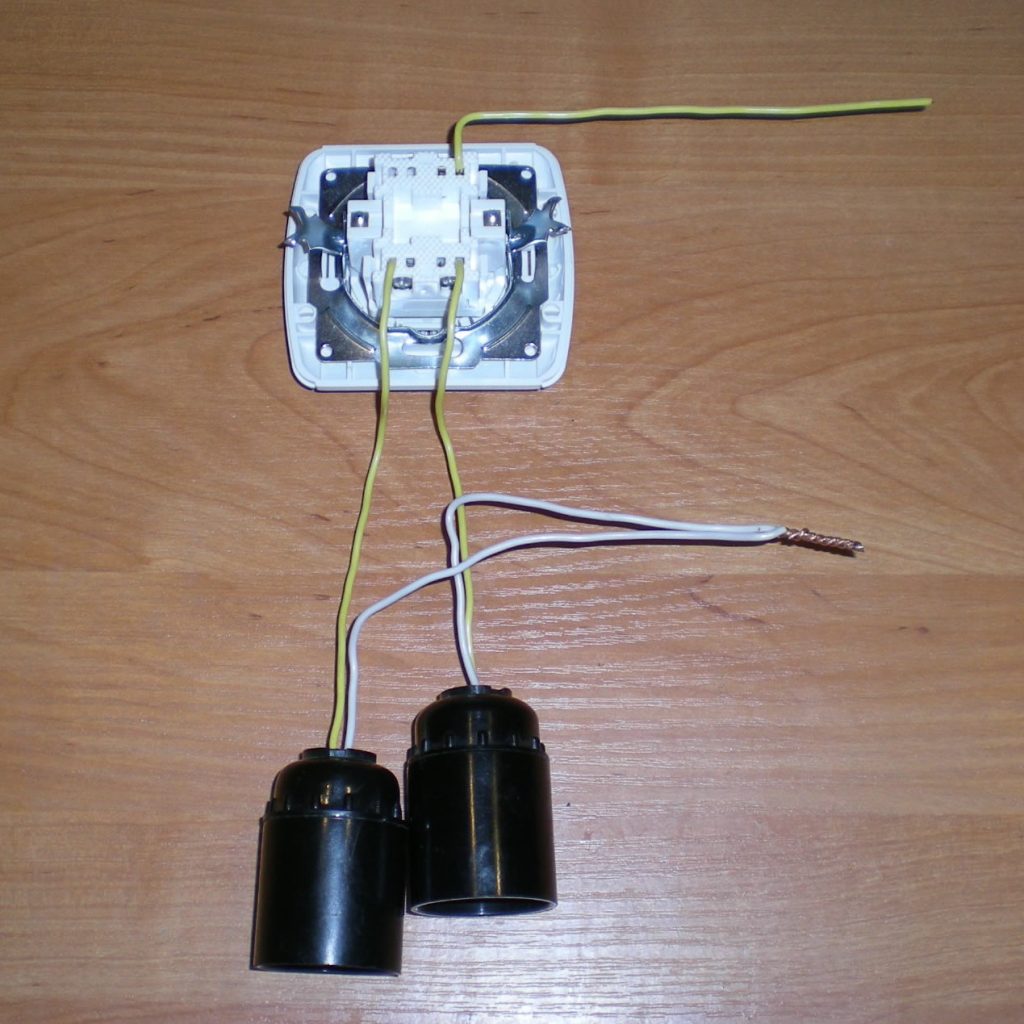

Схема подключения двойного выключателя

Заземляющий и нулевой провод напрямую проходят через распределительную коробку. В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.

К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.

Установка электропроводов

Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.

Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах. Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.

При подключении проводов к сети обязательно нужно выключить электричество на щитке.

Как подключить двухлавишный выключатель

  1. Снимем изоляцию на концах проводов на отрезке 10 см.

  2. На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.

  3. Провода присоединяются к клеммам или зажимам.

  4. Устанавливаем устройство выключателя в монтажную коробку.

  5. Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.

  6. Устанавливаем основу двухлавишного выключателя.

  7. Прикрепляем рамку и клавиши выключателя.

На этом подсоединение двойного выключателя окончено.

Как подключить двойной выключатель: видео

Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:

Также рекомендуем посетить:

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света. Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками


Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

– непосредственно сам выключатель;

– распределительная коробка;

– соединительные провода;

– изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

  1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
  2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.
Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

  1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
  2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
  3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
  4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
  5. Нулевой провод выключателя соединяется с нулями ламп и сети;
  6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

  1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
  2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя
  1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
  2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
  3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
  4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.
Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель – Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей
Схема подключения одноклавишного выключателя
  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.
Как подсоединить выключатель с несколькими клавишами
  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.
Как подсоединить проходной выключатель
Схема подключения проходного выключателя
  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.


Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.


Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.


Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов


Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.

Прерывание цепи – важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент простой клиент нагрузочного тестирования под названием fortio. Fortio позволяет контролировать количество подключений, параллелизм и задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя. политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда istio-proxy открывает канал для дальнейших запросов и подключений.

  • Позвоните в службу с двумя одновременными подключениями ( -c 2 ) и отправьте 20 запросов ( -n 20 ):

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
    20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
    20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
    Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
    # диапазон, средняя точка, процентиль, количество
    > = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

    Интересно видеть, что почти все запросы были выполнены! istio-прокси дает некоторую свободу действий.

      Код 200: 17 (85,0%)
    Код 503: 3 (15,0%)

  • Увеличьте количество одновременных подключений до 3:

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
    20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Завершено через 51,9946 мс: 30 звонков. qps = 576,98
    Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
    # диапазон, средняя точка, процентиль, количество
    > = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

    Теперь вы начинаете видеть ожидаемое поведение при размыкании цепи. Только 36,7% запросы выполнены успешно, а остальные были перехвачены прерыванием цепи:

      Код 200: 11 (36.7%)
    Код 503: 19 (63,3%)

  • Запросите статистику istio-proxy , чтобы увидеть больше:

      $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_total: 29


    Вы можете увидеть 21 для значения upstream_rq_pending_overflow , что означает 21 до сих пор звонки были помечены как разрыв цепи.

  • .

    Как работают автоматические выключатели | HowStuffWorks

    Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение – заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

    Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

    Объявление

    В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

    Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

    Задача автоматического выключателя – отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

    .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Двойные функции переключателя и предохранителя

    В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

    Миниатюрные автоматические выключатели (MCB) для начинающих

    Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

    Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

    Продолжим эту статью следующими темами, важными для полного понимания MCB:


    Номинал MCB

    Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

    Миниатюрные автоматические выключатели, установленные на DIN-рейку

    Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

    Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) – это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

    В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

    Вернуться к темам ↑


    Конструкция

    Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

    Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

    Рисунок 1 – Внутренний вид теплового выключателя

    Вернуться к темам ↑


    Принцип действия и принцип действия

    Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

    Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I 2 R) при нагреве .

    Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

    Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент – это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

    Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

    Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

    Рисунок 2 – Работа защелки срабатывания термомагнитного выключателя: (а) нормальный; (b) состояние перегрузки по току

    Нормальное состояние автоматического выключателя показано на рис. 2а .Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

    Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

    Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

    Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

    Вернуться к темам ↑


    Температура

    Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

    Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

    Вернуться к темам ↑


    Монтаж автоматических выключателей

    Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

    Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

    Вернуться к темам ↑


    Приложения

    Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

    Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

    Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

    Рисунок 3 – Задняя панель включает шины для оконечной нагрузки «горячего», нейтрального и заземляющего проводов, а также пространство для установки автоматических выключателей и подключения разветвленных цепей.

    Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

    Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

    Некоторые применения автоматических выключателей в зависимости от номинального тока:
    • 15 и 20 A – Защита нагревателей и насосов плинтуса
    • 30 A – Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
    • 50 А или более – Защита электрических нагревателей

    Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

    Вернуться к темам ↑

    Ссылка: Справочник по деталям электрического проектирования – Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

    .

    Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

    Автоматический выключатель – это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

    Принцип работы автоматического выключателя

    Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

    В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

    Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

    Типы автоматических выключателей

    Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

    Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: –

    1. Масляный автоматический выключатель
    2. Автоматический выключатель минимального уровня
    3. Автоматический выключатель воздушной струи
    4. Автоматический выключатель на основе гексафторида серы
    5. Вакуумный выключатель
    6. Автоматический выключатель

    Все высоковольтные выключатели можно разделить на две основные категории: i.е масляные выключатели и безмасляные выключатели.

    .

    Регулируемый выключатель света “диммер”: устройство, подключение

    Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.

    Зачем нужны светорегуляторы?

    Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично. Диммеры позволяют включать световой прибор на самой маленькой возможной яркости, что дает возможность не только сберечь электричество, но и отдохнуть вашим глазам от яркого света. Это устройство заставляет лампы служить дольше, так как снижается количество подающегося на нее напряжения, которое при включении нарастает плавно, а не скачет до 220В. Регуляторы яркости защищают от перегрева, перегрузок и коротких замыканий, так как они обладают функцией блокировки тока при избыточной нагрузке и могут в таком случае размыкать электрическую цепь.

    Виды регуляторов яркости света

    Регулятор Особенности
    Реостатный (поворотный) Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора.
    Сенсорный Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора.

    Установить регулятор света может каждый сам, так как ничего сложного здесь нет. Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.

    Схемы подключения регулятора света

    Схема подключения регулирующего устройства проста. Диммер должен включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

    1. Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.
    2. Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.
    3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
    4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.

    Подключение диммера к выключателю

    Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя. При замене важно соблюдать технику безопасности.

    Снимаем существующий выключатель

    • Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
    • Отверткой нужно  ослабить винты крепления выключателя.
    • Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
    • Затем нужно отсоединить кабель от клемм.

    Устанавливаем регулятор яркости света.

    • Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
    • Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
    • Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
    • Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
    • Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

    Подключение выключателя с регулятором яркости

    Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.

    • В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
    • Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.

    Как установить выключатель – Лайфхакер

    1. Приготовьте необходимые инструменты и материалы

    Для установки нового или замены старого выключателя будут нужны:

    • выключатель;
    • нож;
    • индикатор напряжения;
    • плоская и крестовая отвёртки.

    2. Отключите электричество

    Красный индикатор указывает на то, что автомат включён / ac220.ru

    Все работы с электропроводкой следует проводить в обесточенном помещении.

    Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

    Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

    3. Разберите старый выключатель

    Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

    Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

    • Выкрутите отвёрткой винты на декоративной панели.
    • Аккуратно подденьте крышку и снимите её.
    • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
    • Провода пока не отсоединяйте.

    У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

    • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
    • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
    • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
    • Не отсоединяя проводов, извлеките выключатель из стены.

    3. Сосчитайте провода

    О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

    Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

    • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
    • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
    • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
    • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

    4. Включите электричество

    Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

    Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

    5. Определите фазу

    Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

    6. Отключите электричество

    Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

    7. Демонтируйте старый выключатель

    Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

    Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

    8. Зачистите провода

    Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

    9. Подсоедините новый выключатель

    Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

    Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

    Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

    Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

    Как подсоединить выключатель с одной клавишей

    Схема подключения одноклавишного выключателя
    • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
    • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

    Как подсоединить выключатель с несколькими клавишами

    Схема подключения двухклавишного выключателя

    Схема подключения трёхклавишного выключателя

    • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
    • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
    • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

    Как подсоединить проходной выключатель

    Схема подключения проходного выключателя
    • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
    • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
    • Затяните все прижимные винты отвёрткой для надёжной фиксации.
    • Повторите процедуру для второго выключателя.

    10. Закрепите выключатель в стене

    • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
    • Выровняйте механизм и закрепите его, затянув распорные винты.
    • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
    • Защёлкните декоративную крышку, вставив её на положенное место.
    • Наденьте клавиши и зафиксируйте их, прижав пальцем.

    11. Включите электричество

    Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

    Читайте также 💡🛠🏡

    Как подключить трехклавишный выключатель максимально быстро. Ответ здесь



    В наше время, когда электричество дорожает с каждым днем, когда практически каждый обеспокоен проблемой экономии электроэнергии, все чаще возникает вопрос, как сэкономить не выходя при этом из зоны комфорта.

    Для рационального использования электроэнергии придумано множество различных способов и приспособлений, одним из которых является использование двух и трехклавишных выключателей.

    Что же дает подключение такого расцепителя в разрезе экономии электроэнергии? На самом деле очень много.

    Модель использования в быту

    В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

    Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

    С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.

    С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

    Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

    Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

    Электронная схема



    Рассмотрим схему подключения трехклавишного выключателя (рис.1).

    Рис.1 Схема подключения выключателя

    В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).

    Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.

    Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).

    Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.

    Как подключать?

    Клеммы для подключения трехклавишного выключателя

    Фактически же указанный прибор сзади выглядит так:
    Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.

    Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения.
    Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты

    Выключатель с розеткой в одном корпусе

    Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.

    В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.

    Подключение выключателя с розеткой

    Сама же схема подключения незначительно отличается, от приведенной выше.

    Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.

    Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.

    Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.

    В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.

    Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.

    Как правильно выбрать

    При выборе трехклавишного выключателя стоит обратить внимание на такие детали:

    1. На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
    2. Клавиши должны срабатывать легко и без заеданий
    3. При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
    4. С обратной стороны прибора должна быть изображена схема его подключения к сети
    5. Клеммы должны быть без заусенцев и исправно работать
    6. Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт

    Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т.к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.



    Подключение двойной розетки в один подрозетник Установка розеток в деревянном доме своими руками. Сложно ли это? Какие особенности есть у выключателя компании Legrand и как можно его подключить? Ретро розетки – элемент дизайна или функциональная деталь?

    Как подключить выключатель света

    Проводка выключателя света

    Электроэнергетические проекты могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, подключить выключатель света , который настолько прост, что это может сделать каждый. Обладая надлежащими знаниями и несколькими шагами, любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать, как подключить выключатель света . Как владелец дома, вам, вероятно, потребуется, чтобы менял выключатель света много раз, и наем электрика для этого не является идеальным выбором, если вы можете выполнить это всего за несколько минут.

    Как работает однополюсный выключатель света

    Самая простая форма выключателя света в каждом доме – это однополюсный выключатель света. Стандартные однополюсные выключатели света имеют две винтовые клеммы с винтом заземления. Один из них – для «горячего» провода, питающего коммутатор от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, который проходит между осветительной арматурой и переключателем. Ножка переключателя передает питание на свет, когда переключатель включен.Винт заземления предназначен для подключения провода заземления цепи. Однополюсные выключатели света не подключаются к нейтральному проводу цепи.

    Чтобы выполнить эту работу, следуйте пошаговой инструкции по подключению выключателя света, описанной ниже. Важно следовать инструкциям, указанным на вашем конкретном переключателе света, поскольку направления могут отличаться от того, который вы приобрели, или это зависит от технологии, которая требует другой процедуры установки переключателя света.

    Как подключить однополюсный выключатель света

    Подключить выключатель света несложно, но для безопасного выполнения работы вы должны иметь базовые представления об электричестве.Если вы раньше не делали подобных электромонтажных работ, вам необходимо нанять для этого электрика. Как только вы научитесь подключать выключатель света, вы обнаружите, что подключение выключателя займет не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги аналогичны независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

    Базовые знания проводов в однополюсном выключателе света

    Коричневый провод – это провод под напряжением или под нагрузкой.Иногда бывает также красный или черный.

    Синий или белый – нейтральный провод.

    Голый медный (иногда в желтой оболочке с зелеными полосами) провод является заземляющим проводом.

    Для однополюсного переключателя света требуется коричневый провод для подключения к переключателю света, а затем коричневый провод, соединяющий переключатель с вашим фонарем. Выключатель действует как резак источника питания, предотвращая его попадание в выключатель света.

    Нейтральный провод или синий провод, идущий в обход выключателя света, идет непосредственно к осветительной арматуре. Этот провод требуется для замыкания электрической цепи .

    Медный латунный или желто-зеленый заземляющий провод должен быть подсоединен к выключателю света и фонарю.

    Необходимые инструменты и материалы

    Однополюсный выключатель света

    Плоскогубцы

    Отвертка

    Изолента

    Мультитул

    Инструкции по подключению выключателя света

    1.Безопасность прежде всего

    Перед тем, как что-либо запускать, выключите источник питания и убедитесь, что по цепи, с которой вы будете работать, не проходит ток. важно сделать это в первую очередь, иначе это может быть фатальным! ВЫКЛЮЧЕНИЕ источника питания означает отключение выключателя из блока выключателя, который управляет выключателем, который вы хотите заменить.

    2. Открутите пластину переключателя

    Когда вы уверены, что питание этого конкретного переключателя было остановлено, возьмите отвертку и начните отвинчивать пластину переключателя.Многие панели переключателей прикручиваются двумя маленькими винтами с плоской головкой. После этого открутите старый выключатель на случай, если хотите заменить выключатель на новый. Теперь осторожно потяните переключатель, пока провода все еще подключены к цепи.

    3. Присмотритесь к проводам

    Обратите внимание на расположение всех проводов, на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один из них будет коричневым / черным / красным проводом, который является горячим проводом, а другой может быть синим или белым. Один из них – это подача питания, а другой – ножка переключателя, как описано ранее в этой статье.Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен. Кроме того, вы увидите медный латунный или желто-зеленый провод, известный как провод заземления, который подключается к винту с левой стороны переключателя.

    4. Отсоедините проводку переключателя

    Чтобы снять старую проводку с правого переключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы.Таким же образом развяжите и освободите заземляющий провод. Теперь вы можете вынуть выключатель из стены

    5. Проверить состояние проводов

    Проверьте концы проводов, если они изношены или повреждены. Изношенную часть проволоки удалите с помощью кусачки или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают при непрерывном использовании и испытывают нагрузку, поэтому вы должны убедиться, что какая-либо часть провода не будет повреждена при повторном подключении проводов к клеммам.

    6. Согните провода, чтобы получился круглый крючок.

    С помощью плоскогубцев или мультитула загните оголенную часть каждой проволоки и обвяжите крючок. Убедитесь, что крючки достаточно тугие, чтобы надежно и аккуратно войти в изгиб винтов на переключателе света.

    7. Подключите новый однополюсный выключатель света

    Теперь подсоедините провода к выключателю света через загнутые концы. Начните с черного и белого проводов, прикрепив их к обоим винтам клемм с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать плоскогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

    8. Закройте и выполните задание

    Оберните изолентой винты клемм, чтобы защитить их от возгорания. Теперь заправьте провода в коробку и снова прикрутите выключатель к стене. Теперь снова установите крышку панели переключателей и включите прерыватель, чтобы восстановить питание.

    9. Проверьте свой новый выключатель света

    После включения выключателя проверьте его правильность работы и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

    Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

    Быстрый поиск – Популярные варианты отделки

    Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

    Продукты Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойПереключаемая розеткаТыключатель тумблера / тележки

    Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …


    Нужны большие розетки и переключатели?

    Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

    Посмотреть все розетки и переключатели большого диапазона>


    Серия розеток и переключателей Studio

    Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

    Узнайте больше о The Studio Range.

    Квадратные розетки и переключатели без винтов

    Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

    См. Линейку безвинтовых квадратов.


    Сделайте электричество в вашем доме умным

    Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

    Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

    Работает с

    См. Розетки и диммеры серии Lightwave Smart.


    Другие идеи отделки разъемов и выключателей

    Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже – просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

    Бронза – некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

    Pewter & Old Metals – красота металла и идеальное решение для старинной собственности.

    Coppers – потрясающая медь в современной и традиционной отделке

    Необычная отделка – чтобы добавить немного другой


    Напольные розетки

    Подберите напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

    Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

    Посмотреть линейки розеток>


    Ретро-индустриальный

    Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

    Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

    Посмотреть ретро-индустриальные диапазоны>


    RetroTouch, определяемый дизайном

    Розетки и выключатели

    RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

    Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и просмотрите полный ассортимент>


    Будьте в форме!

    Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

    Уникальная форма этих тарелок, несомненно, привлечет внимание и предложит творческий подход к оформлению вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

    Диапазон форм просмотра.


    Не в Великобритании?

    Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

    Все, что вам нужно сделать, это связаться – по электронной почте, в чате или по телефону – и мы будем рады помочь вам найти идеальные розетки и выключатели.

    Клиенты выбрали розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

    Почему розетки и переключатели?
    • Выберите из более чем 80000 розеток и выключателей
    • Традиционный и современный дизайн
    • Множество уникальных дизайнов пластин на выбор
    • Изготовлено в соответствии с высшими стандартами Великобритании
    • Износостойкая, долговечная, превосходная отделка
    • Многослойные лаки для длительной защиты
    • Каждый продукт собран вручную и упакован в индивидуальную коробку
    • Более 98% нашей продукции разрабатываются и производятся в Великобритании

    Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


    Как установить новую цепь от выключателя до переключателя на 3 осветительных прибора | Руководства по дому

    Если вы хотите управлять более чем одним прибором с помощью переключателя, у вас есть два варианта подключения. Один из них состоит в последовательном соединении приборов вместе и подключении только одного из них к переключателю – обычно ближайшего. Другой – протянуть провода от всех светильников обратно к выключателю. Последний вариант позволяет вам отключить прибор, просто работая в распределительной коробке, но он также создает потенциальные проблемы с подключением, потому что вам нужно скручивать так много проводов вместе в коробке.В большинстве случаев первый вариант лучше.

    Установить электрические коробки для трех осветительных приборов и выключателя. Вы можете выбрать грубые коробки, которые вы прикрепите к стенам или потолку, или коробки для реконструкции, которые крепятся непосредственно к гипсокартону. Избегайте переделки коробок для потолочных светильников весом более пяти фунтов.

    Протяните электрические кабели 12-го калибра между коробками и проведите один от распределительной коробки к панели автоматического выключателя. Пропустите провода через заднюю часть коробок и протяните примерно восемь дюймов через переднюю.У вас должно быть два кабеля, идущих в каждую коробку, за исключением коробки для последнего прибора в серии. Прикрепите кабели к стойкам или стропилам проволочными скобами и молотком.

    Зачистите оболочку с концов кабелей во всех коробках с помощью канцелярского ножа и отделите провода. Скрутите вместе пару белых и неизолированных проводов в каждой из коробок с помощью плоскогубцев. Скрутите черную пару во все, кроме коробки переключателей.

    Подключите все осветительные приборы, соединив черный, белый и заземляющий провода каждого из них с парой в коробке.Перед установкой прибора прикрутите соединительный элемент к каждому набору проводов.

    Подключите переключатель дальше. Подключите каждый из черных проводов к одной из латунных клемм переключателя и затяните клемму отверткой. Навинтите колпачок на пару белых проводов и подключите скрученные вместе заземляющие провода к зеленой клемме заземления на коммутаторе. Вставьте провода в коробку и прикрутите переключатель к коробке. Установите крышку.

    Откройте дверцу главной панели, отвинтите и снимите крышку панели.Выключите главный прерыватель.

    Пропустите силовой кабель через выбивное отверстие в боковой или нижней части коробки. Вероятно, в одном из отверстий есть место для еще одного кабеля. Протяните кабель, достаточный для соединения.

    Зачистите конец кабеля и обнажите концы белого и черного проводов ножом. Вставьте конец белого провода в свободное отверстие в серебряной шине и затяните наконечник изолированной отверткой. Держите инструменты подальше от латунной шины.Он по-прежнему находится в рабочем состоянии, хотя главный прерыватель отключен. Таким же образом подключите провод заземления к шине заземления.

    Вставьте конец черного провода в автоматический выключатель на 15 А и затяните наконечник. Вставьте прерыватель в свободный слот горячей шины, включите его и промаркируйте цепь. Прикрутите крышку панели и включите главный выключатель.

    Ссылки

    Советы

    • Хотя допустимо прокладывать схему с помощью более тонкого кабеля 14-го калибра, лучше придерживаться 12-го калибра на случай, если вы когда-нибудь захотите добавить в схему.
    • Скручивая провода, всегда делайте это по часовой стрелке. Таким образом, провода не разъединятся, когда вы прикрутите соединительный элемент.

    Предупреждения

    • Работать на электрической панели опасно. Латунная шина и все черные и красные провода находятся под напряжением, даже когда главный выключатель выключен. Надевайте обувь на резиновой подошве и резиновые перчатки и используйте изолированные инструменты, чтобы предотвратить травмы.

    Writer Bio

    Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

    Как подключить выключатель света


    Введение

    Этот FAQ был составлен для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках. От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

    Любые электрические подключения должны выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции. Всегда следует соблюдать основные меры безопасности, такие как отключение питания от сети перед началом любых работ. Также следует придерживаться максимального номинального тока; Обычно это от 6 до 10 ампер на переключатель для двухпозиционных переключателей, а для диммерных переключателей – 250 или 400 Вт. Светодиоды часто необходимо снизить, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимум 10 светодиодами.Эти рейтинги различаются для версий с 1, 2 и 3 группами.

    Если вы пытаетесь подключить что-то более сложное, например, модернизировать переключатель света с 4 группами до переключателя с диммером на 4 группы, возможно, стоит сначала сделать быстрый снимок на тот случай, если вы запутались с проводами и вам нужно вернуться обратно.


    Подключение одностороннего переключателя

    Односторонний выключатель света имеет две клеммы, которые обозначены как COM или C. Общая клемма предназначена для провода под напряжением, который подает входное напряжение на выключатель.Другой вывод обозначен как L1 и является выходом на осветительную арматуру.

    Когда вы подключаете декоративные выключатели света, такие как хромированные, из нержавеющей стали и т. Д., Вы обнаружите, что выключатель также имеет клемму L2, что означает, что это двусторонний переключатель. Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двухсторонние переключатели также могут использоваться в односторонних цепях. Производители не делают декоративные односторонние переключатели.


    Подключение двухпозиционного переключателя

    Двухстороннее переключение означает, что вы можете переключать один и тот же светильник с помощью двух выключателей, расположенных в разных сторонах комнаты.Двухсторонние переключатели имеют клемму COM, а также клеммы L1 и L2.

    • Когда L1 выключен, L2 будет включен.
    • Когда L1 включен, L2 будет выключен.

    Для этого есть два варианта подключения:

    Более продвинутые диммерные переключатели, такие как Varilight Eclique и Lightwave RF, вместо этого имеют клемму S. Терминал S может быть подключен только к соответствующему ведомому устройству и не будет работать с обычным двусторонним переключателем. Вот пример подключения диммера Lightwave RF Gen1, показанный сзади:


    Подключение промежуточного переключателя

    Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель.Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не называется трехсторонним переключением, потому что вы также можете добавить дополнительные переключатели для четырехстороннего переключения или более.

    Промежуточные переключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как включить трехпозиционный переключатель:


    Двустороннее затемнение

    Двухстороннее затемнение позволяет затемнять светильник из двух мест.Вы не можете использовать для этого обычные поворотные переключатели диммера, потому что вы потенциально можете уменьшить свет до 10% с помощью одного диммера, а затем перейти к другому диммеру и попытаться уменьшить свет до уровня ниже 0%. Или, наоборот, вы можете попытаться сделать свет ярче выше 100%. Это вызовет серьезную нестабильность на трассе, как в тот момент, когда охотники за привидениями пересекли лучи!

    Вы можете подключить диммер и двухпозиционный переключатель к одной цепи. Диммер будет регулировать яркость, а двухсторонний переключатель сможет включать и выключать его.Если вы приглушили свет до 50%, переключатель будет продолжать выключать его и выключаться на этом уровне, пока вы не приглушите его снова.

    До недавнего времени двухстороннее регулирование яркости было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства. С появлением многоточечных диммеров Varilight V-Pro (формально Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация главного и подчиненного диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через их приложение на выполнение 2-х или даже 3-х стороннего диммирования.


    Коммутаторы беспроводной связи

    Для работы беспроводных коммутаторов

    обычно требуется дополнительный приемник. Приемник размещается в пространстве потолка рядом с источниками света. Он получает радиочастотный сигнал от переключателя, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать переключатель беспроводной сети, заделав провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратил выпуск своих Gen1, Connect Series.

    Раньше беспроводные переключатели

    питались от батарей, Ener-J пошла дальше, выпустив кинетические переключатели. Использование энергии, генерируемой при нажатии переключателя, которой достаточно для отправки сигнала на приемник. Затем приемник переключает свет и доступен в версиях с регулируемой или нерегулируемой яркостью, а также в версии Wi-Fi для управления смартфоном. Они могут быть привинчены или приклеены к поверхности и имеют версии со степенью защиты IP65, которые идеально подходят для ванных комнат.


    Затемнение смартфона

    Если вы хотите управлять освещением со смартфона, самый простой и экономичный способ сделать это – с помощью Lightwave.Все, что вам нужно, – это главный диммер, концентратор Wi-Fi Lightwave RF и бесплатное приложение. Новая серия Smart позволяет легко затемнять светодиоды и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления обогревом и другими надстройками Lightwave.


    Подключение клавиатуры Lutron QS

    Одним из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными переключателями является то, что вы можете заменить эти громоздкие на вид двойные пластинчатые, трех- и четырехрядные диммерные переключатели модными клавиатурами.Клавиатуры Lutron имеют до 10 кнопок, а также имеют функцию увеличения и уменьшения яркости. Кнопки можно запрограммировать для создания сцен освещения по вашему выбору. Вот пример 5-кнопочной клавиатуры Lutron SeeTouch с гравировкой из сатинированного никеля с черными кнопками.

    После того, как вы определились с функцией каждой сцены, вы можете выгравировать кнопки, заполнив форму и отправив ее обратно в Lutron, это входит в стоимость клавиатуры. Вы можете выбрать что-то простое, например, «Сцена 1», «Сцена 2» и т. Д., Или попробовать что-нибудь более смелое, например «Все включено», «Просмотр ТВ», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере.Сцена может представлять собой смесь нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр ТВ» может уменьшить яркость основных светодиодных даунлайтов до 10%, настенных светильников до 30%, светодиодной ленты бухты до 50% и даже включения настольной лампы – и все это одним нажатием кнопки.

    Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известная как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые из традиционных переключателей, которые мы ‘ я уже упоминал.Во-первых, им требуется источник питания 24 В постоянного тока, который можно взять непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также можно приобрести у Lutron.

    Используется рекомендованный кабель управления Lutron, состоящий из двух пар кабелей, одна пара предназначена для питания, а другая – для сигнала. Дополнительные клавиатуры и другие компоненты могут быть связаны друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr и использовать их в одной системе.


    Цепи освещения – входной и выходной шлейф

    Излюбленный способ подключения встраиваемых даунлайтов – это метод “петля”, “петля”. Это форма параллельной проводки, которая имеет один кабель (обычно сдвоенный и заземляющий 6242Y), содержащий провода под напряжением, нейтраль и заземление, которые входят в петлю, а затем выходят из осветительной арматуры выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньше кабеля и выполняется быстрее.

    Многие потолочные светильники имеют присоединенную к ним клеммную колодку типа “петля”, “петля”.Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью даунлайтов являются вставные клеммы, которые также имеют петлевые и петлевые клеммы. У некоторых они прямо прикреплены к потолочному свету, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения по входу и выходу:

    При установке даунлайтов, у которых нет собственной системы подключения, многие установщики создают свои собственные с помощью Click Flow Connector.С помощью этого разъема вы подключаете меньший штекерный разъем к светильнику, а соответствующий разъем-розетку – к входной и выходной цепи. Затем вы просто подключаете даунлайт к цепи и продолжаете процесс со следующими.

    Другие даунлайты, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже предварительно подключен к даунлайт, поэтому половина работы уже сделана за вас. Еще одним преимуществом использования соединителей Flow является то, что если даунлайт выходит из строя, вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отключить его, а затем снова подключить замену.


    Цепи освещения – последовательная проводка

    Проводка серии

    в основном используется со светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с меньшими светодиодными светильниками даунлайта или со светодиодными фонарями постоянного тока. Самые популярные номинальные значения постоянного тока – 350 мА или 700 мА. На схеме ниже показано, как это делается:

    Хотя многие из предлагаемых нами светодиодных даунлайтов имеют постоянный ток, каждый из них снабжен собственным светодиодным драйвером, который либо прикреплен непосредственно к ним, либо идет за ними, как старомодная комбинация галогена и низковольтного трансформатора.Если вы подключаете источник питания к каждому светодиодному драйверу по отдельности, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием методики «петля, петля».


    Подключение потолочного светильника

    Если вы модернизируете существующий галогенный потолочный светильник, то, скорее всего, у вас будут галогенные лампы GU10 с сетевым напряжением или низковольтные галогенные лампы MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не понадобится. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что вы хотите использовать светодиоды MR16, которые работают от переменного тока, это менее популярный вариант, поскольку вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы затемняете вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы.Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят меньше.

    Размер отверстия

    Если вы заменяете существующие потолочные светильники, вам нужно, чтобы в ваших новых были отверстия аналогичного размера, в противном случае вам нужно будет либо сделать отверстия больше, либо уменьшить их (да, я сказал, меньше), что потребует повторной штукатурки. Ваш потолок и повторная вырезка отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

    Если специально не указано иное, потолочные светильники подключаются параллельно, они обычно подключаются последовательно только тогда, когда несколько источников света получают питание от одного и того же драйвера светодиода. В зависимости от того, какой тип светильника вы выберете, вам может потребоваться заземлить его. Вот два примера, которые объясняют, как подключить даунлайт: один – для даунлайта GU10, а другой объясняет, как подключить встроенный светодиодный даунлайт, каждый из которых имеет свои собственные положения для заземления:

    Электропроводка потолочного светильника с пожарной защитой – Ansell iCage

    У Ansell есть большая входная и выходная клеммная колодка, допускающая 2x 1.Двойной 5-миллиметровый кабель и кабель заземления для подключения к одному даунлайт и следующему. ICage поставляется с патроном для низковольтных ламп GU10 и GU5.3.

    При использовании с патроном GU10, потолочный светильник находится под напряжением сети и должен быть заземлен. Он классифицируется как продукт Класса I. Если вы используете патрон низковольтной лампы GU5.3, то даунлайт классифицируется как класс III и не требует заземления.

    Загрузите инструкции по установке Ansell iCage: НАЖМИТЕ ЗДЕСЬ

    Подключение встроенного светодиодного светильника – Haler h3 Pro

    Некоторые встроенные светодиодные даунлайты, такие как ведущие на рынке светильники Haler h3 Pro от Collingwood Lighting, относятся к SELV, что означает безопасное сверхнизкое напряжение.Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или 30 В постоянного тока. Напряжение ниже 20 В обычно не ощущается человеческим телом и считается безвредным.

    Для осветительной арматуры

    SELV не требуется заземление; они классифицируются как изделия класса III. Драйвер светодиода для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг компонентов, находящихся под напряжением, это также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.

    Изделия с двойной изоляцией относятся к классу II и обозначаются этим символом:

    У h3 Pro есть провод под напряжением и нейтральный провод, идущий от драйвера светодиода, вам потребуются дополнительные соединительные блоки или соединительные блоки для их подключения. Добавив соединитель Click Flow, вы можете создать свою собственную систему петлевых входов и выходов, как упоминалось в предыдущем разделе подключения входов и выходов.

    Загрузите инструкции по установке Haler h3 Pro: НАЖМИТЕ ЗДЕСЬ


    Подключение прожектора

    В этом видеоролике со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью системы Click Fix, хотя применяются многие из тех же правил.

    Как установить однополюсный выключатель света> Инструкции> Блог Leviton

    В этом сообщении блога мы покажем вам, как быстро подключить однополюсный переключатель для облегчения установки.

    Однополюсные выключатели света – самые распространенные выключатели, которые можно найти в домах. Однополюсный переключатель управляет светом или огнями из одного места. Однополюсные переключатели имеют две винтовые клеммы, а некоторые однополюсные переключатели также поставляются с зеленым винтом для заземляющего провода.Leviton предлагает однополюсные переключатели в стиле Decora и традиционные тумблеры.

    Необходимые инструменты


    ступеней

    Предупреждение: Во избежание пожара, поражения электрическим током или смерти отключите питание на автоматическом выключателе или предохранителе и проверьте, что питание отключено, с помощью тестера напряжения перед подключением!

    1) Снимите настенную пластину с помощью отвертки с плоским жалом, затем извлеките старый выключатель света из настенной коробки.

    2) Из настенной коробки должно выходить три провода. Используя плоскогубцы, сделайте «пастуший крючок» на конце каждой проволоки.

    3) Возьмите оголенный медный или зеленый провод (провод заземления) и подключите его к зеленому винту (винт заземления) на стороне коммутатора. Убедитесь, что крючок идет по часовой стрелке. Это поможет натянуть проволоку на следующем этапе.

    4) С помощью крестовой отвертки затяните винт заземления на проводе.

    5) Теперь вы можете подключить два оставшихся провода к двум оставшимся винтам на переключателе света (любой провод к любому винту). Снова убедитесь, что крючки закреплены по часовой стрелке, и затяните винты отверткой.

    6) Перед тем, как поместить выключатель обратно в настенную коробку, возьмите кусок изоленты и скотчем заклейте винты клемм. Это предотвратит нежелательный контакт между винтами и стенкой настенной коробки.

    7) С помощью крестообразной отвертки прикрепите выключатель света обратно к настенной коробке с помощью прилагаемых винтов.Если вы устанавливаете тумблер, убедитесь, что надпись «ВКЛ. / ВЫКЛ.» Находится в правильном направлении до (чтобы избежать путаницы в дальнейшем!) .

    8) Прикрепите настенную пластину к верхней части коммутатора с помощью отвертки с плоской головкой. Совет: оставьте отверстия в шурупах настенной пластины вертикально, чтобы пыль не скапливалась в шурупах.

    9) Теперь вы готовы снова включить питание автоматического выключателя и проверить свою работу!

    Для получения дополнительной технической поддержки вы можете позвонить в нашу службу технической поддержки по телефону 1-800-824-3005

    Подключение переключателя света: Electrical Online

    Подключение переключателя света, вероятно, является одной из самых простых задач по электромонтажу, которую придется выполнять большинству домовладельцев.Это лишь один из тех важных навыков, которые должен чувствовать каждый домашний мастер. Самый простой способ подключения выключателя света – это однополюсный стандартный выключатель света.

    Два распространенных метода подключения выключателя света

    В этой статье объясняются два наиболее распространенных метода подключения основного переключателя света:

    Метод первый: опускание ножки переключателя

    Метод второй: включение питания, затем включение света или света


    Существует два метода подключения основного переключателя включения / выключения (однополюсного стандартного режима работы) к свету или комплекту огней.

    Один из способов – подвести источник питания к розетке светильника, а затем использовать так называемое «падение опоры выключателя» на распределительную коробку, а другой способ – подать питание на распределительную коробку. а затем протяните «включенный» кабель к свету или фарам. Второй способ, безусловно, лучший, особенно если вы используете выключатель для управления более чем одной розеткой.

    Подключение выключателя света Метод первый: Откидная ножка выключателя

    Шаг первый:

    Протяните 2-проводной кабель питания к розетке для осветительной арматуры.Затем протяните двухжильный кабель к розетке выключателя, который будет использоваться для управления этим светом.

    Шаг второй:

    Правильно установите кабели в коробки устройств и заделайте заземляющие провода в соответствии с правилами кодекса и принятой торговой практикой.

    Шаг третий:

    В световом коробе подключите черный провод питания к белому проводу, идущему к переключателю.

    * Обратите внимание, что это один из немногих случаев, когда допустимо использовать белый провод в качестве проводника под напряжением, при условии, что вы идентифицируете его как провод под напряжением, используя кусок черной ленты или перманентный фетровый маркер для закрасьте участок провода рядом с точкой подключения, чтобы четко определить, что провод не является нейтральным проводником, как обычно можно было бы ожидать!

    Белый нейтральный провод от источника подключается к белому проводу (ам) или нейтральному выводу светильника.Оставшийся черный провод, возвращающийся от переключателя, будет подключен к черному проводу (-ам) или клемме под напряжением или под напряжением для осветительной арматуры.

    Шаг четвертый:

    В распределительной коробке белый провод (который является горячим проводом, как описано выше) снова идентифицируется как таковой и подключается к одному из выводов однополюсного переключателя ( Неважно, какая из двух клемм, но лично я всегда использую нижнюю клемму для горячего, верхнюю клемму для коммутируемого провода).Затем черный провод подключается к другой клемме, чтобы замкнуть цепь.

    Подключение выключателя света Метод второй: Электропитание для переключения, затем на свет или свет

    Шаг первый:

    Сначала вставьте кабель питания в розетку переключателя, затем запустите кабель от распределительной коробки до вашей световой розетки.

    Шаг второй:

    Правильно установите кабели в коробки устройств и заделайте заземляющие провода в соответствии с правилами кодекса и принятой торговой практикой.

    Шаг третий:

    В распределительной коробке подключите входящий нейтральный или белый провод к белому проводу, идущему к световому коробу.

    Подключите черный провод под напряжением от кабеля питания к одной из клемм однополюсного переключателя (опять же, не имеет значения, используете ли вы верхнюю или нижнюю клемму переключателя, но я предпочитаю использовать нижняя клемма для горячего провода), а затем подключите черный провод от кабеля, идущего к осветительной арматуре, к другой клемме переключателя.

    Шаг четвертый:

    На осветительной арматуре белый провод подключается к нейтральным (белым) проводам или нейтральной клемме осветительного прибора, а черный провод подключается к токоведущим (черным) проводам осветительного прибора или к клемме под напряжением ( клеммы находятся на основных приспособлениях, таких как патроны без ключа).

    Если у вас есть более одного прибора, которым нужно управлять с помощью переключателя, то теперь вы должны пропустить кабель от этого светильника к другим источникам света, которыми вы хотите управлять с помощью переключателя.

    Всегда соблюдайте надлежащие процедуры безопасности

    Подключение выключателя света – один из самых простых способов домашней электропроводки, но он по-прежнему требует соблюдения всех надлежащих процедур безопасности! Никогда не работайте с цепью, если у вас не отключено питание этой цепи. Проверить все тестером, чтобы убедиться, что питание отключено. Безопасность прежде всего!

    У вас есть вопросы по подключению выключателя света? В вашем собственном проекте натолкнулись на что-то, в чем вам нужна помощь или разъяснение? Не стесняйтесь задать свой вопрос ниже или загляните на мою страницу в Facebook и спросите там.Вы также можете подписаться на мой канал на YouTube и посмотреть множество бесплатных видеороликов , охватывающих ряд различных тем, касающихся проводки своими руками, в том числе многие инструктирующие вас по этому типу проектов.

    У вас есть навыки самостоятельного подключения выключателя света?

    Электропроводка – это то, на что способно большинство домашних мастеров. Однако, если вы не уверены, что ваше понимание работы с электричеством и навыки самостоятельной работы подготовили вас к этому или любому другому проекту домашней электропроводки, вот отличный ресурс, который поможет вам повысить свой уровень навыков.

    «Основы домашней электропроводки» – это исчерпывающий ресурс (доступный в виде DVD, мгновенной загрузки или электронной книги), который предоставит вам информацию, необходимую для простого решения этого типа проекта домашней электропроводки и, что более важно, грамотно. Не пугайтесь проекта DIY, в котором вы работаете с электричеством. Основы домашней электропроводки научат вас, как безопасно выполнять электромонтажные работы!

    Нужна дополнительная информация? Потратьте несколько минут на просмотр этого видеоклипа, чтобы получить хорошее представление о типах первоклассных инструкций, которые вы получите на этом замечательном ресурсе.Закажите или загрузите свою копию сегодня.

    Как подключить HS200 к вашей электрической линии?

    Если вы не видели видео по настройке, рекомендуется следовать видео по настройке, чтобы самостоятельно установить HS200.

    Вот ссылка на видео настройки: https: //www.tp-link.com/support/download/hs200/v1/

    Прежде чем мы начнем, обратите внимание, что ваша розетка применима:

    Как я могу установить HS200, если моя розетка электросети содержит только 3 линии?

    для HS200

    Дайте знать сначала о линии электропередачи.Как известно, передача энергии обычно осуществляется по трехфазной четырехпроводной схеме.

    Линия под напряжением / нагрузкой: Между линией A / B / C и линией N будет генерироваться напряжение (100 ~ 240 В), мы называем линии под напряжением / нагрузкой A, B и C.

    Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), ток не течет через линию N, мы называем ее нейтральной линией.

    Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства / электрического прибора и земли, чтобы избежать опасности поражения электрическим током, мы называем линию линией заземления.

    Как правило, электрическая линия подводит к вам две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или переключателя.

    Теперь давайте установим интеллектуальный переключатель TP-Link на вашу электрическую линию.

    Примечание: Если вы не знакомы с основными электрическими работами, не устанавливайте выключатель самостоятельно, а позвоните профессиональному электрику , чтобы он вам помог.

    Step 1 Убедитесь, что ваша электрическая линия соответствует следующим электрическим требованиям:

    1. нейтраль линия.(Если в настенной коробке нет нейтральной линии, СТОП установите переключатель и проконсультируйтесь с профессиональным электриком ).
    2. A однополюсный переключатель (интеллектуальный переключатель TP-Link не является трехпозиционным переключателем).

    3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать с помощью Wi-Fi, его можно установить только в неметаллические лицевые панели и в сухих помещениях.

    Если вы выполнили электрические требования, следуйте приведенным ниже инструкциям по электрическому монтажу.

    Шаг 2: Отключите питание на автоматическом выключателе, который управляет переключателем света. Используйте тестер напряжения, чтобы убедиться, что напряжение отсутствует.

    Шаг 3 Удалите существующую лицевую панель и выключатель света, затем определите под напряжением / нагрузкой , нейтраль и земли линии.

    Step 4 Подключите проводку интеллектуального коммутатора с помощью прилагаемых соединителей, как показано ниже.

    Подключите каждый из двух черных проводов от коммутатора к имеющимся линиям под напряжением через гайку и оберните изолентой гайки, чтобы убедиться, что медный провод
    полностью скрыт. Зеленый провод на переключателе (линия заземления) на Линия заземления , Белый провод на переключателе (нейтраль) на нейтраль .

    Примечание: Следующие схемы подключения могут быть опасными или незаконными.

    1. Если нейтральная линия недоступна. Не устанавливайте!
    2. Никогда Подключите линию Neutral к любым линиям коммутатора Switch .

    Step 5 Закрепите Smart Switch на настенной коробке с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите имеющуюся.

    Примечание: Прилагаемая настенная пластина предназначена только для установки в одиночную монтажную коробку.

    Step 6 Подайте питание на интеллектуальный коммутатор через автоматический выключатель и наслаждайтесь.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
