Как подсоединить провода: Как правильно соединить алюминиевые и медные провода, кабели

Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

• Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
• Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

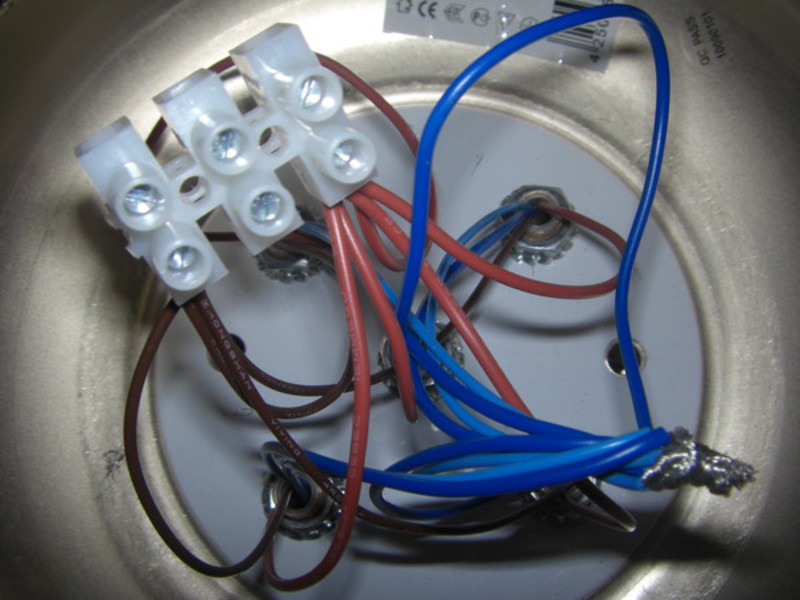

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Как соединить два провода без пайки

Содержание

• 1 Меры предосторожности
• 2 Электрический клеммник
• 3 Гайки для кабелей
• 4 Быстрый разъем Wago
• 5 Лопаточные клеммы
• 6 Штекерные обжимные соединители
• 7 Соединители типа пуля
• 8 Разъемное соединение Scotchlok
• 9 Стыковые разъемы IDT
• 10 Клеммы монтажные Navigator
• 11 Фитинги разъёмы
• 12 Подведение итогов

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода – это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью. Просто зачищаем изоляцию и перекручиваем провода между собой, замотав поверх изолентой или термоусадкой.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно – такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка – это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото – у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто – возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты – соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства – обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой – аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение – муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них – например, клеммники или гайки – универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь – спросите в комментариях и постараемся вопрос прояснить.

7 простых шагов — Боб Вила

Если ваш список дел по дому включает амбициозный проект по электрике, будь то установка светильника, замена выключателя или удлинение электрических проводов для добавления еще одна розетка в гараже, нужно знать фундаментальный навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу вашего электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

Примечание : «NMC» — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы провода Romex, используемые в жилищном строительстве:

• 12/3—12-калибр провод с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
• 10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
• Провод калибра 10/3—10 с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья и печи

Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

Реклама

Перегрузка провода силой тока, превышающей предусмотренную, может привести к его перегреву, расплавлению и, возможно, возгоранию.

СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

Фото: istockphoto.com

Меры предосторожности при сращивании электрических проводов к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.

Убедитесь, что питание действительно отключено с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.

Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:

• Найти партнера . Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
• Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
• Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.

Как сращивать провода

Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.

Tools & Materials

• Voltmeter
• Electrician’s pliers
• Junction box
• Junction box cover
• Romex wire connector
• Needle-nose pliers
• See full list «
• Screwdriver
• Wall anchors
• Wood screws
• Винт заземления
• Универсальный нож
• Инструмент для зачистки проводов
• Колпачки для проводов

ШАГ 1: Подготовьте и установите распределительную коробку.

Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которой будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.

Объявление

Большинство распределительных коробок являются универсальными и включают выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.

Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Установите распределительную коробку надлежащим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне действия существующего провода.

СВЯЗАННЫЕ: Лучшая изолента для ваших проектов

Фото: istockphoto.com

ШАГ 2: Подготовьте соединители для сращивания проводов.

Проденьте конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

ШАГ 3: Заземлите распределительную коробку.

Вкрутите заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.

ШАГ 4: Зачистите и заземлите провода.

Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.

Реклама

Фото: istockphoto.com

ШАГ 5: Используйте закручивающуюся проволочную заглушку.

Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом с помощью плоскогубцев и закрепите соединение с помощью закручивающейся колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

amazon.com

СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов

ШАГ 6: Скрутите провода вместе.

С помощью инструмента для зачистки проводов снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Фото: istockphoto.com

С помощью пассатижей скрутите вместе зачищенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Фото: istockphoto.com

ШАГ 7: Закрепите распределительную коробку.

Совместите защитную крышку с крепежными винтами на соединительной коробке и надежно затяните с помощью отвертки.

Заключительные мысли

Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных электрических и осветительных проектах в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

Advertisement

Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая плата за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Часто задаваемые вопросы о подключении электрических проводов

В. Можно ли сращивать провода без распределительной коробки?

Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по СНиПам и к тому же небезопасно, поэтому функционально этого делать не следует.

В. Сколько проводов можно связать вместе?

Это зависит от размера используемых проводов, размера колпачков/гаек для проводов и местных строительных норм и правил. На упаковке гаек, которые вы используете, будет указана информация о количестве проводов различных размеров, которые они вмещают. Или вы можете найти вставные разъемы, поддерживающие различное количество проводов.

В. Сколько раз можно сращивать провод?

Ограничений нет, при условии, что вы правильно выполняете соединения и размещаете их в доступной и желательно металлической распределительной коробке. Однако предостережение: каждое соединение может привести к сбою, поэтому чем меньше соединений, тем меньше вероятность возникновения проблем.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найдите профессионалов сейчас

+

Выбор подходящих гаек для электрических соединений

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 31.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Мишель Ли

Выполняя практически любую электрическую проводку в своем доме, вы, вероятно, столкнетесь с разъемами проводов, используемыми для выполнения различных соединений проводов для осветительных приборов, розеток, выключателей и других устройств. Наиболее распространенным типом соединителей проводов являются маленькие круглые пластиковые колпачки, часто называемые

гайками для проводов , которые накручиваются на оголенные концы проводов для плотного соединения. Соединения с проволочными гайками обратимы — в дальнейшем их можно будет открутить в случае необходимости замены какого-либо устройства.

Нажмите «Воспроизвести», чтобы узнать, как правильно выбрать разъемы для проводов Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обмотаны изолентой, избавьтесь от ленты и соедините провода с помощью проволочных гаек.

Никогда не используйте ленту вместо проволочных гаек — она недостаточно надежна и может быть повреждена. Некоторым людям нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете производителей проволочных гаек, которые советуют вам это делать.

Существуют также разъемы для проводов вставного типа, которые обеспечивают очень надежное соединение и просты в использовании. Но они дороже проволочных гаек, и открутить их в дальнейшем, когда нужно будет снять устройство, может быть сложнее.

Как они работают

Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли хорошо за них зацепиться. Некоторые виды имеют маленькие боковые крылья вместо гребней. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая натягивает провода и надежно удерживает их. Когда вы затягиваете разъем провода, скручивая его, пружина сильнее сжимается вокруг проводов.

Вариации классических винтовых гаек для проводов включают вставные соединители для проводов (вы вставляете прямые концы проводов в отверстия), водонепроницаемые соединители для проводов (обычно заполненные гелем для защиты от влаги) и соединители для стыкового соединения (для соединения концов проводов с конец).

Как их использовать

Всегда следуйте инструкциям производителя, так как методы зависят от продукта. Но вот стандартная процедура:

1. Снимите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов. Обязательно используйте правильное отверстие в инструменте для зачистки, чтобы не врезаться в металл провода.
2. Держите провода вместе, чтобы их концы были совмещены.
3. Наденьте на концы проводов гайку соответствующего размера и вставьте ее в провода, поворачивая гайку по часовой стрелке. Закручивайте гайку до тех пор, пока гайка не станет настолько тугой, насколько это возможно, и под гайкой не будет видно оголенного провода.
   Вы также можете немного повернуть гайку с помощью плоскогубцев, если чувствуете, что гайка недостаточно затянута.
4. Слегка потяните каждый провод, чтобы убедиться, что он надежно закреплен гайкой. Если провод вообще вырывается, снимите гайку и начните сначала.

Некоторые люди, в том числе многие электрики, любят скручивать провода плоскогубцами по часовой стрелке перед , применяя соединитель провода. Они считают, что это обеспечивает более надежное соединение и может помочь удерживать провода вместе в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше всего следовать указаниям производителя, который часто делает , а не включают предварительное скручивание проводов.

• Наконечник :
  При соединении одножильного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем одножильный провод. Многожильный провод имеет тенденцию накручиваться на сплошной провод, когда вы закручиваете гайку, поэтому дополнительная длина помогает создать прочное соединение. Прежде чем надеть гайку, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы одножильного провода.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Размеры

Разъемы для проводов бывают разных размеров и цветов. Цвет указывает размер, количество и тип проводов, которые может вместить гайка. Гайка неправильного размера — это гайка, которая либо слишком велика, либо слишком мала для размера и количества соединяемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (ослабленные провода могут привести к возгоранию). На упаковке всех гаек для проводов есть таблица, в которой указано, какого цвета гайки использовать с проводами, которые вы соединяете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя сплошными проводами калибра 16.
