Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

• Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
• Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

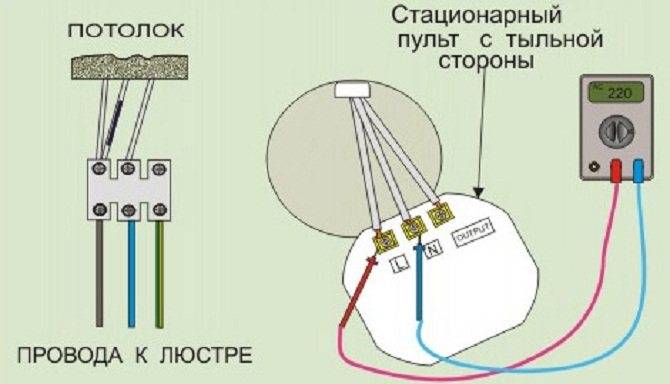

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Как правильно соединить провода между собой – способы

Как соединить провода

Как соединить провода

Правильное соединение проводов обеспечит безопасное и бесперебойное электроснабжение. Оно нужно в тех случаях, когда во время выполнения работ потребовалось:

• • удлинить уже смонтированную линию;
• • заменить поврежденный участок проводки;
• • сделать ответвление или подключение к уже проложенному кабелю;
• • выполнить скрытый монтаж в распределительной коробке.

ПуГВВ

ПуГВВ используют для проводки силовых и осветительных электросетей. Подключение электроприборов производится при переменном напряжении 750 В и постоянном 1000 В. Монтаж осуществляется как на открытых, так и закрытых площадках. Изделие прокладывают в пустотных конструкциях, трубах или под штукатуркой.

Заказать

Существуют 4 способа соединения проводов:

• • скрутка токопроводящих жил;
• • пайка;
• • зажимные клеммы;
• • болтовые зажимы.

Пятый способ применяется только для устройства ответвлений от токоведущей линии. В этом случае используют специальный зажим «орешек», который только прокалывает изоляцию в нужном месте, обеспечивая контакт и практически не нарушая целостности покрытия жилы.

Провод ПВС

Провод ПВС предназначен для эксплуатации в электрических сетях переменного тока промышленной частоты с номиналом напряжения до 380 В. С его помощью подключают электрические приборы и технику, используемые в быту, а также электроинструмент с небольшой потребляемой мощностью.

Заказать

Скрутка

Обычно этот способ соединения проводов применяется как временная мера для восстановления электроснабжения. Чтобы сделать скрутку достаточно удалить изоляцию на концах двух проводов. После этого плотно скрутить их между собой и замотать поверхность изоляционной лентой или закрыть специальным зажимом СИЗ.

Основной недостаток метода заключается в том, что таким образом нельзя соединять кабель с медной жилой и алюминиевый провод. При соединении меди с алюминием усиливаются окислительные процессы, и увеличивается электрическое сопротивление. Это может привести к нагреву контакта и даже его возгоранию.

Пайка

Это надежный и безопасный способ соединения. Однако основным его недостатком является необходимость наличия паяльника, припоя, флюса и электроэнергии для подключения инструмента. Зато он позволяет соединять медь и силовой алюминиевый кабель, если оголенные концы проводов предварительно залудить припоем. Разнородные металлы не контактируют, и безопасность будет обеспечена.

Провод ПВАМ

Провод ПВАМ разработан для использования в автомобильной и тракторной технике. Он применяется для соединения отдельных электрических элементов в единую конструкцию. Изделие не подвержено действию масел и автотранспортного топлива. Провод гибкий и выдерживает сильные вибрационные нагрузки.

Заказать

Клеммы

Существует два типа клеммных колодок для надежного и безопасного соединения проводов: пружинные и винтовые. Пружинные зажимы упрощают выполнение соединений, но стоят дороже, а изнашиваются быстрее. Это связано с постепенным ослаблением пружин, а значит и контакта.

Дешевле и более надежно использовать винтовые зажимы, хотя сборка занимает больше времени. Клеммные контакты изготавливают из стали или биметаллических материалов.

Кабель КГПСН

Кабель КГПСН используется в автомобильной и тракторной промышленности. Он представляет собой свитые медные проволоки, которые не имеют внешней изоляции. С помощью этой марки можно создавать стационарные подключения мощных устройств. Монтаж должен проводиться соответственно норм и правил, описывающих такое подключение.

Заказать

Болтовые соединения

Это простые конструкции, состоящие из болта, накрученной на него гайки и двух шайб посередине. Концы проводов просто накручиваются на болт и зажимаются шайбами с помощью гайки. В случае соединения меди и алюминия потребуется третья шайба, которая разделит два разнородных металла.

Как подключить электрические провода к клеммам крепления

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

При подключении электрических проводов к электрическим выключателям и розеткам есть два способа сделать это, но профессионалы рекомендуют только один из них.

На задней части корпуса выключателя или розетки вы увидите вставные соединительные отверстия, которые позволяют вам просто надавить на конец оголенного провода, чтобы выполнить подключение проводов. Хотя это может показаться очень удобным способом сделать это, практически ни один профессиональный электрик и несколько опытных мастеров-любителей никогда не используют эти вставные фитинги – в основном потому, что у них есть опыт ослабления этих соединений.

Хотя эти вставные соединения по-прежнему разрешены Underwriters Laboratories (UL), они не очень надежны и со временем часто ослабевают. Ослабленные вставные фитинги могут вызвать искрение, точечную коррозию поверхности вокруг соединения, искрение и накопление тепла. Если вам необходимо использовать эти вставные соединения, всегда проверяйте провода, потянув за них, чтобы убедиться, что соединение действительно плотное. Однако лучше вообще избегать их в пользу использования более надежных соединений с винтовыми клеммами.

Каждое устройство выключателя и розетки имеет стандартные винтовые клеммы по бокам корпуса устройства. Это клеммы подключения, которые лучше всего использовать, так как нет никаких сомнений в том, что соединения будут правильными, когда вы закончите свой проект. В этой статье рассматривается правильная техника использования этих винтовых клемм.

Предупреждение

Плохое электрическое соединение является одной из основных причин проблем с электричеством в доме. Обеспечьте безопасность своей семьи и избегайте проблем с электрическим подключением, освоив эту простую технику надежного и безупречного электрического подключения к выключателям и розеткам.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Плоскогубцы с длинными губками
• Отвертка

Ель / Кевин Норрис

1. Снимите изоляцию

   Используйте пару инструментов для зачистки проводов или комбинированный инструмент, чтобы снять примерно 3/4 дюйма изоляции проводов с каждого подключаемого проводника. Будьте осторожны, чтобы не порезать сам металлический провод; использование надлежащего отверстия на инструменте для зачистки проводов предотвратит это.


   Ель / Кевин Норрис

2. Подготовьте провода

   Используйте плоскогубцы с длинными губками, чтобы согнуть открытый металлический кончик проволоки в J-образный крючок. Этот изгиб позволит проводу полностью обернуться вокруг винтовой клеммы, при этом изоляция не будет касаться головки винта.


   Ель / Кевин Норрис

3. Соедините провода

   Оберните проволочный крюк вокруг винтовой клеммы так, чтобы при закручивании винта крючок затягивал провод в закрытом состоянии, а не заставлял его открываться. По сути, это означает, что провод должен быть обмотан вокруг винтовой клеммы по часовой стрелке, если смотреть на головку винта сверху.

   Совет

   Всегда проверяйте, подключаете ли вы правильные провода к правильным винтовым клеммам. На розетке винтовые клеммы бронзового или латунного цвета предназначены для подключения к горячим проводам (которые обычно имеют черную или красную изоляцию). Винтовые клеммы серебристого цвета предназначены для нейтральных проводов цепи (обычно с белой изоляцией), а винтовые клеммы зеленого цвета предназначены для провода заземления цепи, обычно это оголенный медный провод или иногда провод с зеленой изоляцией.

   Ель / Кевин Норрис

4. Затянуть соединение

   Плотно затяните винтовую клемму на проводе. Убедитесь, что под головкой винта нет изоляции проводов, и убедитесь, что оголенный провод не касается какой-либо части пластикового корпуса выключателя или розетки.


   Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Программа электробезопасности на рабочем месте . Колледж Дэвидсона.

2. Знайте об опасностях в доме престарелых . Международный фонд электробезопасности.

Как подключить проводку вашей новой автомобильной стереосистемы

от Crutchfield’s

Пожирание шоссе с ясностью и громкостью.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.

Подробнее о Роберте

• Работал в компании Crutchfield в 1999 г.
• Присоединился к команде авторов Crutchfield в 2001 г. 0055
• Получение сертификата MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Crutchfield и сотен презентаций автомобильной аудиосистемы
• Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
• Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх

Другие работы Роберта Ференси-Виарса

Автомобильные стереосистемы с одним и двумя разъемами DIN

Как собрать корпус сабвуфера

Что означают классы водонепроницаемости IP?

Видео: Приспособления для установки автомобильной стереосистемы со скидкой

Практическое занятие с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Первый шаг к установке новой автомобильной стереосистемы — подключение жгута проводов стереосистемы к переходнику, который будет подключаться в вашу машину. Создание долговечных и надежных проводных соединений имеет первостепенное значение. Используя один или несколько методов, показанных ниже, вы можете быть уверены, что ваши соединения прослужат долгие годы и что ваша новая автомобильная стереосистема будет работать должным образом.

Как соединить два провода

В большинстве случаев вам потребуется соединить концы двух проводов вместе. Примерно в десяток раз. Ниже приведены способы, которые мы считаем лучшими для этого. Используйте метод, который лучше всего подходит для вас.

Пайка двух проводов

Пайка обеспечивает наиболее надежное соединение. Термоусадочная трубка защищает и изолирует это соединение. Задача всегда начинается со съемника для снятия изоляции с концов проводов.

Использование разъемов Posi-Products

Соединители Posi-Products™ легко крепятся и надежно фиксируются. Это наш любимый метод из-за качества соединителей и простоты техники.

Обжим проводов

Обжим позволяет получить достаточно прочное соединение. Вам понадобится обжимной инструмент и обжимные колпачки. Единственным потенциальным недостатком является то, что если колпачки не закручены достаточно плотно, они могут расшататься. Подергайте их хорошенько, прежде чем устанавливать эту стереосистему!

Как подключиться к существующим проводам

Иногда вам нужно подключить новый провод к середине существующего провода. Это называется «подцепить» провод, и есть несколько разных способов сделать это безопасно и надежно. Вот наши три предпочтительных метода. Ваша ситуация поможет определить лучший способ сделать это.

Врезка с помощью соединителей Posi-Tap

Так же, как и соединители для проводов, соединители Posi-Tap легко использовать для надежного врезки в другой провод.

Врезка с помощью пайки

Пайка — это старый способ выполнить работу, и вот хитрость правильной пайки врезного соединения.

Т-образное соединение (без пайки)

Т-образное соединение, также называемое «механическим» соединением, позволяет создать прочное соединение, используя только сами провода. Иногда это единственный способ выполнить работу. Это также хороший вариант попрактиковаться на верстаке.

Позвольте нам сделать это за вас — Crutchfield ReadyHarness

Для большинства автомобилей мы предлагаем услугу Crutchfield ReadyHarness™. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.

Между тем, вы можете узнать больше об этом процессе в нашей статье ReadyHarness. Имейте в виду, что вам, возможно, все же придется подключиться к паре проводов в вашей машине — мы не можем сделать это заранее.

Установите как профессионал

Два пучка проводов могут испугать, особенно если это ваша первая установка. Но задача на самом деле не так уж сложна, если вы не торопитесь и аккуратно подключаетесь, по одному проводу за раз.
