Как пользоваться клеммниками Ваго (Wago)

Содержание

В прошлое ушло обычное скручивание проводов при их соединении, так как перестало отвечать правилам безопасности при работе с электрическими сетями. Усложнение линий электрических коммуникаций приводит к большому количеству соединений и стыков, зачастую с разными характеристиками, материалами и диаметрами. Сварка и пайка слишком трудоемкий процесс, а опрессовка требует специального инструмента и навыков.

На помощь электрику пришли клеммники WAGO, которые представляют собой специальные устройства, с помощью которых очень просто создать контакт быстро и надежно, а так же зафиксировать соединение в нужном месте.

Широкое их использование в настоящее время, требует отдельного описания по их разновидностям, способам применения и монтажа.

Особенности применения и преимущества WAGO

Сегодня любые самозажимные, пружинные и рычажные соединители проводов называют «ваго». Но если разобраться, то это всего лишь название торговой марки, которая специализируется на выпуске широкого спектра соединителей, то есть монтажных изделий для коммутации всех типов проводов.

Любой клеммник представляет собой небольшое пластиковое изделие, конструкция которого зависит от назначения. Корпус его производится из негорючего полиамида, и способен выдерживать кратковременно температуру до 200 ºС. Внутри корпуса находятся контакты, пробивные элементы, или специальные пасты, они служат для соединения любого количества проводов, в том числе и из разного материала.

Проводящая часть соединителя изготавливается из меди, которая является хорошим проводником. На контактную пластину наносится тонкий слой оловянно-свинцового припоя для улучшения контакта с проводом.

Сейчас, составляя смету на проведение электромонтажных работ, необходимо учитывать какое количество этих приспособлений понадобится на объекте для стыков, распределительных коробок, электрощитов и других соединений проводов.

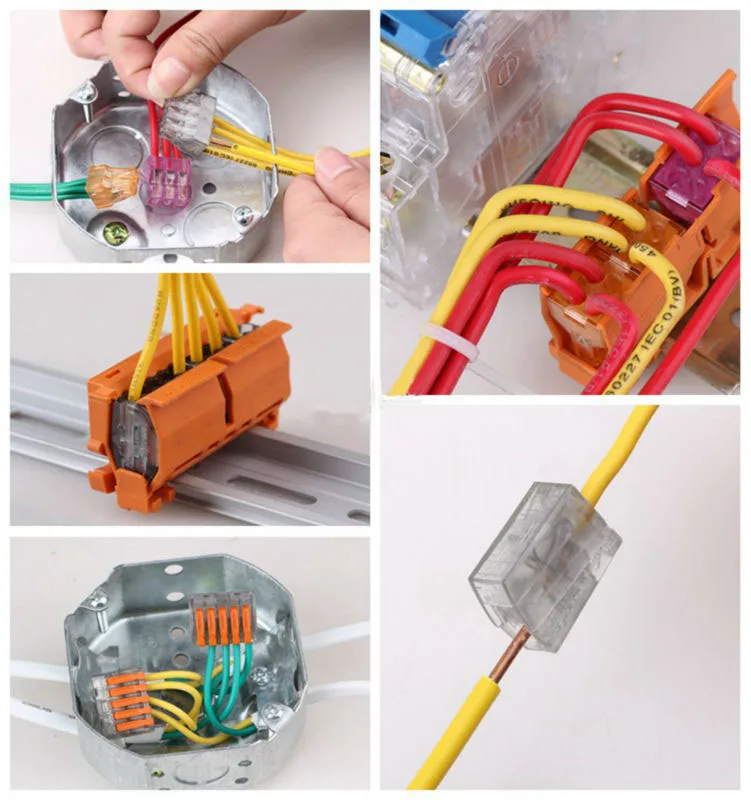

На данный момент клеммники можно применять везде, где есть потребность в соединении электрических проводов. Единственное, что нужно помнить, это не устанавливать несъемные изделия в местах, где потом потребуется расстыковка.

Конкретные плюсы использования изделий «ваго» в следующем:

• быстрота прокладки электрических сетей;
• монтаж не требует специального обучения и дополнительного инструмента;
• изделия всегда есть в свободной продаже
• клеммники выпускаются на любые виды электромонтажа и для них не нужно искать заменители;
• с помощью их обеспечивается надежный, хорошо изолированный контакт;
• возможность закрепления изделия на любой поверхности;
• пружинный контакт не требует подтягивания и подкручивания;
• соответствие всем требованиям безопасности.

Если же говорить о недостатках, в первую очередь упоминается достаточно высокая цена. Особенно это чувствуется на масштабных объектах, когда таких соединителей требуется не десяток, а сотни и тысячи.

К недостаткам так же относят использование неоригинального изделия, то есть контрафакта.

Тот же Алиэксперсс предлагает огромный ассортимент изделий китайского производства по низким ценам. Но они только внешне напоминают оригинальную продукцию. Как правило, корпуса и внутренняя начинка таких изделий не соответствуют стандартам, так как изготовляются из дешевых и ненадежных материалов.

Как отличить оригинал от подделки:

• у оригинала свой особенный цвет корпуса и рычажков;
• оригинал обязательно промаркирован с тыльной стороны;
• на корпусе всегда есть метки зачистки проводов и схема соединения;
• контактные планки в изделии всегда из толстого металла;
• металлические части не магнитятся.

Контрафактные изделия часто имеют запах дешевых пластмасс, метки и маркировка на них отсутствуют, а металлические детали хрупкие и тонкие, вдобавок могут магнититься, так как изготавливаются не из меди, а из ее сплавов.

Популярные виды клеммников

Изделия WAGO можно подразделять по нескольким основаниям: размеру, назначению использования, способу и месту установки.

Обычно применяются три модификации соединителей WAGO: с плоской пружиной, Cage Clamp и Fit Clamp. Первые в основном используются при оперативных электромонтажных работах. Cage Clamp чаще используются при соединении электродвигателей, магнитных пускателей и датчиков. В конструкции соединителей Fit Clamp присутствует самозажимной врезной контакт, который позволяет не зачищать провода при стыковке, так как он прокалывает изоляцию. Но стоимость их довольно высока.

1. Клеммники для осветительного оборудования

Сюда можно отнести изделия, которые служат для подключения светильников, бра, люстр и других осветительных приборов.

В эту категорию входят:

• клеммники серии 224, 294 служат для соединения одножильных, тонкожильных и многожильных проводов без их предварительной подготовки. В конструкции предусмотрена пластина для разгрузки натяжения. Максимальный ток этой марки 24 А;
• 272 серия предназначена для проводов сечением 2,5 мм² и подразделяется на компактные и изолированные клеммы;
• 293 серия — штырьковые выводы.

Общее преимущество этой категории в применении технологии Push-in CAGE CLAMP, которая позволяет не использовать на проводах при монтаже наконечники и не уплотнять их. Кроме этого, на одной из сторон есть вход для подключения третьего контакта сечением 0,5-0,75 мм².

2. Клеммники для электромонтажных работ

Эта категория самая широкая и самая применяемая. Изделия, входящие в нее применяются практически на всех этапах монтажа электросети.

Главная особенность их в том, что здесь не используются винтовые соединения, а применяются пружинные зажимные механизмы.

Сюда относятся:

• 243 серия предназначена для монтажа низковольтных систем, где применяются одножильные провода сечения 0,6-0,8 мм²;
• Серия 2273 представляет собой миниатюрные, но мощные изделия для распределительных коробок;
• Серии 273/773 стали самыми продаваемыми в мире, их применяю для одножильных проводов сечением 2,5 и 4 мм²;
• 222 серия является универсальной для всех типов электрических проводников, включая самые мощные;
• 221 серия это модифицированный вариант 222 серии с прозрачным уменьшенным корпусом.

Серия 221 является самой популярной у нас в стране за счет своей компактности, что дает возможность в ограниченном пространстве уместить большое количество соединений. Прозрачный корпус позволяет видеть результат соединения. Клеммы устанавливаются легко за счет продуманной конструкции.

Но пружинная конструкция рычага при многократном применении может ослабнуть, поэтому клеммники этой категории не рекомендуется использовать более одного раза, особенно в силовых сетях.

Серия коннектора маркирована на тыльной стороне изделия и по ней можно судить об оригинальности. В пластик корпуса вмонтированы луженые стержни с защитой от газов. Клеммы могут выдерживать ток до 32 А и 450Вт при температуре +105 ºС.

222 серия востребована не меньше за счет лояльной цены и простоты конструкции, а так же универсальности соединения проводов от 0,08 до 4 мм². С помощью ее можно соединять разные по типу и сечению провода. Эту серию используют так же в телефонных соединениях, при установке светового, аудио- и видеооборудования.

3. Клеммники с установкой на основание

Эту категорию характеризует возможность крепить полученные соединения на любую поверхность монтажного основания, чтобы провода не свисали. Клеммники этой категории чаще всего применяются там, где множество проводов необходимо соединять по схемам.

Эта категория включает в себя:

• серию 862, с помощью которой можно соединять до 4 проводов любого типа: обжатые, обработанные с помощью ультразвука и неподготовленные наконечники;
• изделия серий 260-262 служат для бокового монтажа, а 264 применяют при фронтальном креплении, причем эти колодки набираются на DIN-рейку;
• серия 869 предназначена для клемм 4 мм², которые фиксируются с лицевой стороны и имеют крепежные фланцы или опорные ножки.

Клеммы или колодки выбираются в зависимости от объемов работ, количества проводов в соединении и схем электромонтажа. Все колодки этой категории имеют отверстия для тестирования после установки и поверхности для маркировочной ленты, обозначающей назначение соединения.

Как монтировать клеммники WAGO

В каком-то специальном обучении как пользоваться клеммниками нет нужды. Они совершенно просты в обращении. Главное, это сделать правильный выбор, чтобы изделия соответствовали своей области применения и заданным параметрам.

Для примера рассмотрим применение прозрачной клеммы серии 773, рассчитанной на 3 провода:

• зачищаем конец около 12 мм;
• вставляем зачищенный провод в специальное гнездо до упора так, чтобы зачищенный конец полностью оказался в пластике корпуса;
• потянув провод обратно, убеждаемся в прочности соединения.

Через прозрачный пластик можно увидеть результат соединения. С тыльной стороны коннектора есть специальное отверстие для тестирования, что дает возможность с помощью тестера проверить полученный результат.

Если используется клемма с рычажком, нужно еще несколько действий:

• зачищаем провод;
• поднимаем рычажок вверх;
• вводим до упора провод:
• рычажок возвращаем в исходное положение;
• потянув провод убеждаемся в надежности крепления.

Из такого типа клемм самые удобные, это соединители 221 серии, так как рычажки у них довольно широки и легко поддаются нажатию пальцев, а эргономика продумана так, что клеммы не выскальзывают из руки при работе. Специальные метки на корпусе позволяют правильно отмерить расстояние, с которого нужно снять изоляцию, чтобы оголенный конец провода не выходил наружу.

Есть общие правила монтажа электросетей:

• клеммы нельзя устанавливать под облицовочный материал вроде гипсокартона, а установить необходимо в специальном месте для монтажа – в распределительную коробку или электрощит, чтобы можно было в любое время провести ревизию контактов, их профилактику, а при необходимости сделать оперативную замену вышедших из строя;
• перед установкой внимательно посмотреть маркировку с диапазоном сечений возможных к применению, максимальным напряжением и количеством жил, так как строгое соблюдение указанных параметров будет гарантией безопасности устанавливаемой сети и ее долгому сроку службы;
• разобраться с цветовыми маркировками проводов, для того, чтобы иметь представление, где фазовый провод, а где заземление;
• рассчитать суммарную нагрузку устанавливаемых линий, чтобы не превысить максимальную нагрузку на соединитель, поэтому после полученных результатов лучше устанавливать изделие с некоторым запасом.

Соблюдение этих простых правил помогут безопасно и надежно провести необходимые работы по монтажу любой электрической сети.

Клеммники WAGO за последнее время стали настолько популярны, что специалисты, занимающиеся электромонтажными работами, практически отказались от других способов соединения, так как простота и надежность клеммников доказана практикой.

Как правильно использовать бытовые клеммники

Электрика

Автор Сергей Минеев На чтение 3 мин Просмотров 87 Обновлено 06.03.2022

Клеммники для соединения проводов – наиболее удобный, безопасный и доступный для каждого домашнего мастера способ электромонтажа. Чтобы вы имели представление, в каких ситуациях следует применять то или иное клеммное устройство, мы решили вкратце охарактеризовать их наиболее востребованные модели и кратко рассказать об основных правилах их установки.

Содержание

1. Клеммники WAGO
2. Серия WAGO 2273
3. Серия WAGO 222
4. Серия WAGO 224
5. Колпачковые соединительные изолирующие зажимы СИЗ
6. Винтовые клеммники

Клеммники WAGO

Для бытовых целей лучше всего подходят устройства следующих серий:

Серия WAGO 2273

Как и при использовании большинства других клеммников, концы соединяемых проводов зачищаются на 10 мм. Зачищенные провода вставляются в клеммное устройство до упора. Изделия данной серии очень надежны, если их не ставить под чрезмерную нагрузку. Поскольку они способны выдерживать ток до 24 ампер, лучше всего эти устройства подойдут для подключения приборов освещения.

Читайте также Как правильно соединить провода в распределительной коробке

Серия WAGO 222

Пружинные клеммники фирмы WAGO данной серии, благодаря имеющимся в них удобным рычажкам, идеально подходят для создания временных подключений.

Серия WAGO 224

Пружинные клеммники фирмы WAGO 224-й серии очень удобно использовать для подключения таких осветительных приборов, как, например, люстры.

Клеммники WAGO 224 сконструированы так, что с их помощью можно без труда соединять одножильные провода, выходящие из внутристенной проводки, с многожильными, обычно закладываемыми в осветительные приборы.

Одножильные провода вставляются в круглое отверстие клеммника, обработанное специальной смазкой. Особенность данной смазки состоит в том, что она позволяет подключать даже алюминиевые провода. Выполненное соединение легко разобрать, нажав на рычажок. При использовании таких клеммников следует помнить, что они рассчитаны на ток, сила которого не превышает 20 А.

Колпачковые соединительные изолирующие зажимы СИЗ

Чтобы соединить проводники таким колпачком, необходимой их зачистить на длину, слегка меньшую глубины колпачка. Колпачок просто накручивается на провода, а выполненное с его помощью готовое соединение дополнительной изоляции не требует.

Надежность соединения проводов с помощью колпачков СИЗ можно повысить. Для этого провода зачищаются сантиметров на шесть и на них накручивается колпачок так, чтобы зачищенные концы перекрутились между собой.

Винтовые клеммники

Профессионалы не рекомендуют использовать клеммники данного типа для соединения алюминиевых проводов. Если соединяемые с их помощью провода являются одножильными, то их необходимо всего лишь зачистить. При работе с многожильными проводами их концы следует залудить или опрессовать специальными обжимными наконечниками соответствующего диаметра. Опрессовка обеспечит лучший контакт и исключит вероятность повреждения жил проводника.

Опрессовка применяется и в качестве самостоятельного средства соединения проводов. О порядке ее выполнения мы рассказывали в статье, опубликованной несколько ранее.

Читайте также Какие бывают огнетушители и как ими пользоваться

Мы рассказали вам об основных клеммных устройствах, используемых в ходе электрического монтажа, выполняемого в жилых помещениях. Если вы намереваетесь выполнить такую работу своими руками, надеемся, что изложенная информация поможет вам произвести все соединения совершенно правильно и сделать их абсолютно безопасными.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

клеммники опрессовка проводов соединение проводов

Оцените автора

( Пока оценок нет )

Как пользоваться цифровыми токоизмерительными клещами

Итак, вы получили в свои руки блестящие новые токоизмерительные клещи. Поздравляю!

Цифровые токоизмерительные клещи — отличный инструмент, независимо от того, являетесь ли вы опытным профессионалом или начинающим любителем. Мы считаем, что каждый должен иметь его в своем наборе инструментов.

Но как только вы приносите его домой и распаковываете из коробки… что вы с ним делаете?

Мы писали о множестве различных мультиметров , но цифровых токоизмерительных клещей — это совершенно другая игра с мячом.

Не волнуйтесь, мы вас прикроем. Мы составили удобное для чтения подробное руководство по использованию ваших цифровых токоизмерительных клещей.

Основы

---

Прежде чем использовать цифровые токоизмерительные клещи, важно понять, чем они отличаются от цифрового мультиметра (DMM). Хотя цифровые токоизмерительные клещи в основном представляют собой цифровой мультиметр в сочетании с датчиком тока, между ними есть два ключевых отличия:

1. Цифровой мультиметр в основном измеряет напряжение, но у него есть несколько возможностей измерения тока. Токоизмерительные клещи делают обратное: они отлично подходят для измерения тока, но им немного не хватает, когда речь идет о напряжении.
2. В то время как цифровые мультиметры имеют высокое разрешение и измеряют в милливольтах и ​​миллиамперах, токоизмерительные клещи измеряют только с точностью до десятых или сотых. Это нормально для работы с электричеством, но не ожидайте меньших размеров!

Цифровые мультиметры более точны и дают вам прямые показания, но они намного медленнее и не так безопасны.

Разумно иметь под рукой как цифровые мультиметры, так и цифровые токоизмерительные клещи. Однако в определенных ситуациях токоизмерительные клещи незаменимы.

Цифровые токоизмерительные клещи универсальны, безопасны и быстры — вы сделали отличную покупку!

Так как же работают эти токоизмерительные клещи?

---

Внутри жестких губок ваших новых цифровых токоизмерительных клещей находится ферритовое железо. Это то, что измеряет магнитное поле тока, протекающего по проводнику.

Трансформатор тока улавливает колебания магнитного поля и преобразует значение в показание переменного тока, которое отображается на вашем дисплее. Токоизмерительные клещи отлично подходят для больших токов переменного тока, что делает их идеальным инструментом.

Если вы знакомы с тем, как работают постоянные токи, вам может быть интересно, как токоизмерительные клещи помогут вам в ситуации, когда вам нужно измерить постоянный ток вместо переменного.

Постоянный ток течет с фиксированной полярностью, то есть магнитное поле не меняется. Так можно ли использовать цифровые токоизмерительные клещи для измерения постоянного тока?

Да!

Токоизмерительные клещи, которые могут измерять постоянный ток, используют эффект Холла, чтобы обеспечить правильное измерение.

Однако цифровые токоизмерительные клещи не ограничиваются только измерением переменного/постоянного тока. Ваша покупка могла включать дополнительные датчики, чтобы сделать инструмент еще более универсальным.

В этом случае вы можете подключить измерительные провода к клещам для анализа таких параметров, как напряжение.

Самое приятное то, что в отличие от старомодных измерительных щупов, вы можете использовать токоизмерительные клещи для измерения силы тока без разрыва цепи.

Никаких отключений цепей, никаких перерезаний проводов — просто закрепите измеритель на проводе и получите показания. Безопасно и удобно.

Отлично. Как мне это использовать?

---

Это самое важное. Мы составили для вас пошаговую инструкцию.

1. Знай свои токоизмерительные клещи

Прежде чем начать использовать токоизмерительные клещи, узнай, что ты ищешь. Например, разрешения отличаются на метр. Подсказка — разрешение позволяет увидеть, есть ли какие-либо изменения в измеряемом сигнале. Если у вас измеритель с разрешением 0,2 ампера, не ожидайте, что вы сможете увидеть изменения в 0,1 ампера. Различия в точности также имеют значение. Несмотря на то, что токоизмерительные клещи очень надежны, они не так точны, как цифровые мультиметры. Есть право на ошибку. Ваша точность обычно выражается в процентах, что-то вроде погрешности, которую вы видите в опросах.

2. Понимание того, что вы видите

Если вы не знакомы с цифровыми токоизмерительными клещами, дисплей может выглядеть так, как будто он на греческом языке. (На самом деле там есть несколько греческих символов.) Однако, как только это объяснено, это легко читать. Вот некоторые термины, которые вы можете увидеть на дисплее:

• Пусковой ток: сокращение от пускового тока. Если он горит, он активен.
• Hold: Указывает, остановлен ли ваш дисплей, чтобы показать последнее снятое вами значение.
• Ом и кОм: омы и килоомы.
• Гц: частота
• MAXMINAVG: сообщает вам, отображается ли ваше максимальное, минимальное или среднее значение. Важно обратить внимание на то, что горит. Ваши данные будут неверными, если вы случайно использовали в расчетах минимальное число вместо среднего!

В дополнение к тому, что указано выше, у каждого цифрового токоизмерительного клеща есть свои уникальные символы на дисплее. Все они предназначены для того, чтобы помочь вам еще раз проверить, на что запрограммирован счетчик. Перед тем, как использовать его, изучите особенности вашего измерителя, чтобы убедиться, что вы понимаете, как читать показания дисплея.

3. Снимите показания

Основные функции токоизмерительных клещей можно описать одним предложением. Выберите ток, который вы хотите измерить, откройте зажимы и поместите их вокруг (а не на) провода. Ждать. Сделанный. Токоизмерительные клещи достаточно быстры, чтобы дать показания всего за несколько секунд. Конечно, в этих инструкциях есть нюансы. Давайте разберем это: во-первых, используйте поворотный селектор, чтобы убедиться, что вы установили свои клещи на правильную функцию. Вы не хотите пытаться измерить постоянный ток с настройками переменного тока. Вы также будете использовать поворотный селектор, чтобы убедиться, что ваш диапазон правильный. Это важный шаг, поскольку измерение тока, превышающего выбранный вами диапазон, может серьезно повредить ваш измеритель.

Если вы не уверены в диапазоне, установите его выше, чем, по вашему мнению, вам нужно, просто на всякий случай. Вы можете уменьшить его позже по мере необходимости. Чтобы получить наилучшие показания, убедитесь, что электрический провод, который вы измеряете, подключен к работающему в данный момент устройству.

Однако вам нужно убедиться, что ваш электрический проводник не работает под напряжением выше 600 В. Помните, как мы упоминали выше, что напряжение является слабым местом токоизмерительных клещей? Если напряжение слишком высокое, счетчик не сможет выдать показания. После того, как вы проверили все эти факторы, вы можете продолжить и зажать жесткими руками провод, который вы хотите измерить. Важное примечание. Хотя токоизмерительные клещи безопасны, поскольку не все из них могут измерять напряжение, они не сообщат вам, безопасно ли касаться проводов. Всегда соблюдайте осторожность при работе с проводами под напряжением.

Специальные измерения

---

Что делать, если вы хотите измерить что-то другое, кроме тока? Если вы хотите получить показания чего-то вроде напряжения или сопротивления, ваш процесс будет выглядеть иначе.

Напряжение

Измерение напряжения немного сложнее. Вместо того, чтобы просто использовать жесткие руки, вам придется выламывать тестовые зонды.

Вот как изменяется процесс измерения напряжения:

1. Выберите напряжение, которое вы пытаетесь измерить: переменное или постоянное.
2. Подключите тестовые щупы — черный щуп подключается к разъему COM, а красный — к разъему V/O.
3. Выберите диапазон, как если бы вы измеряли ток.
4. Прикоснитесь кончиками щупов к проводнику, чтобы получить показания.

Если вы хотите запомнить свои показания и уйти от источника электричества, вы можете нажать кнопку «удерживать», чтобы заморозить показания. Тогда вы можете уйти, не беспокоясь о том, что забудете цифры.

Сопротивление

Измерение сопротивления в основном такое же, как измерение напряжения: убедитесь, что выбрано сопротивление, подключите щупы и выберите диапазон.

Вместо того, чтобы прикасаться наконечниками щупов к цепи, вы подключаете наконечники щупов к той части цепи, которую хотите измерить.

Самое большое отличие самое важное — измерения сопротивления можно производить только при отключенном питании цепи.

В отличие от измерения тока или напряжения, измерение сопротивления при включенном питании может привести к повреждению цепи или измерителя.

Обслуживание цифровых токоизмерительных клещей

---

Давайте будем честными — токоизмерительные клещи стоят немалых денег. Вы хотите убедиться, что ваша прослужит как можно дольше.

Как это сделать?

Во-первых, ежу понятно. Убедитесь, что ваш инструмент хранится должным образом.

Храните свои токоизмерительные клещи в чистом и сухом месте, чтобы они не ржавели. Не менее важно следить за чистотой самого счетчика — грязь и жир снижают точность показаний.

По возможности не кладите на глюкометр ничего, что может привести к смещению зажимов. Если они не выровнены правильно, магнитная цепь не замкнется.

Большинство цифровых токоизмерительных клещей имеют функцию самовыравнивания, но лучше перестраховаться, чем потом сожалеть.

Тем не менее, не начинайте использовать токоизмерительные клещи, чтобы разбирать предметы. Эта функция самовыравнивания исправит лишь некоторые из них.

Вы можете использовать новый инструмент для обслуживания, устранения неполадок при установке и обслуживания электромеханических систем. Независимо от того, для чего вы купили измеритель, вы можете быть уверены, что ваш новый инструмент безопасен, надежен и значительно экономит время.

Покупая цифровые токоизмерительные клещи , вы делаете отличное вложение, которое обязательно продлится.

У вас есть продукт, который вы хотите, чтобы мы рассмотрели, или у вас есть вопрос, на который здесь нет ответа? Дайте нам знать!

Как пользоваться токоизмерительными клещами Заключение

---

Теперь вы знаете, как пользоваться токоизмерительными клещами!

Вы можете использовать новый инструмент для обслуживания, устранения неполадок при установке и обслуживания электромеханических систем. Независимо от того, для чего вы купили измеритель, вы можете быть уверены, что ваш новый инструмент безопасен, надежен и значительно экономит время.

Покупая цифровые токоизмерительные клещи, вы делаете выгодное вложение, которое обязательно продлится.

У вас есть продукт, который вы хотите, чтобы мы рассмотрели, или у вас есть вопрос, на который здесь нет ответа? Дайте нам знать!

Если вам понравилось это руководство «Как пользоваться токоизмерительными клещами» и вы считаете, что кому-то из ваших друзей будет полезно его прочитать, пожалуйста, поделитесь им!

Как пользоваться токоизмерительными клещами?

Токоизмерительные клещи — это устройство, используемое для измерения электрического тока. Он помещается вокруг электрического проводника и измеряет величину тока, проходящего через него. Это может быть полезно по разным причинам, от обеспечения безопасности вашей электрической системы до диагностики проблем с вашим оборудованием. В этой статье мы ответим на некоторые распространенные вопросы о том, как пользоваться токоизмерительными клещами. Мы также дадим несколько советов о том, как получить наиболее точные показания с вашего устройства. Давайте начнем!

Что такое клещи?

Токоизмерительные клещи — это инструмент для электрических испытаний, который используется для измерения токов. Он получил свое название из-за того, что у него есть две челюсти или зажимы, которые используются для захвата электрического проводника для измерения. Токоизмерительные клещи часто используются электриками и другими специалистами, работающими с электрическими системами.

Основные области применения токоизмерительных клещей

Существует несколько различных областей применения токоизмерительных клещей. К ним относятся:

• Измерение токов в электрических цепях
• Устранение неполадок с электричеством
• Установка и обслуживание электрических систем

Если вы работаете с электрическими системами, то токоизмерительные клещи, скорее всего, вам пригодятся. Вот более подробное рассмотрение каждого из основных применений токоизмерительных клещей.

Измерение токов в электрических цепях: Одним из наиболее распространенных применений токоизмерительных клещей является измерение токов в электрических цепях. Это может быть полезно, когда вы пытаетесь определить, какой ток протекает через конкретный проводник. Это также может быть полезно для выявления потенциальных проблем с электрической цепью. Например, если вы измеряете ток выше ожидаемого, это может указывать на наличие проблемы в цепи.

Устранение неполадок с электричеством: Токоизмерительные клещи также можно использовать для устранения неполадок с электричеством. Если у вас возникли проблемы с электрической цепью, токоизмерительные клещи помогут вам определить, где находится проблема. Это может быть полезно для определения того, связана ли проблема с проводкой или с компонентами в цепи.

Установка и обслуживание электрических систем: Токоизмерительные клещи также могут быть полезны для установки и обслуживания электрических систем. При установке электрической системы токоизмерительные клещи можно использовать для измерения токов, чтобы убедиться, что они находятся в допустимых пределах. Кроме того, при обслуживании электрической системы токоизмерительные клещи можно использовать для проверки цепей и выявления потенциальных проблем. [1], [2], [3], [4]

Типы токоизмерительных клещей

Существует несколько различных типов токоизмерительных клещей, каждый из которых предназначен для определенной цели. К наиболее распространенным типам клещей относятся:

Измерение тока нагрузки

Клещи используются для измерения тока нагрузки в проводнике путем размещения клещей вокруг проводника. Их часто используют электрики и другие специалисты, работающие с электрическими системами.

Зажимы токоизмерительных клещей изготовлены из магнитного материала, что позволяет им индуцировать магнитное поле вокруг проводника. Это магнитное поле можно измерить амперметром, и по этому измерению можно рассчитать ток в проводнике.

Токоизмерительные клещи полезны для измерения токов, которые слишком велики для обычных амперметров, таких как те, что используются в двигателях и генераторах.

Измерение тока утечки

Токоизмерительные клещи предназначены для измерения тока утечки из электрических цепей. Прикрепив губки зажима к проводнику, вы можете получить показания тока, протекающего через этот проводник.

Это полезная информация для устранения неполадок с электричеством, поскольку она может помочь вам определить, какие цепи перегружены и вызывают проблемы.

На рынке представлено множество различных марок и моделей токоизмерительных клещей, поэтому важно изучить их перед покупкой. Кроме того, важно прочитать руководство, прилагаемое к вашим токоизмерительным клещам, так как каждая модель может иметь немного отличающиеся характеристики и функции. [2], [3]

Токоизмерительные клещи Описание

На рынке доступно много типов токоизмерительных клещей, но все они имеют одну общую черту: большой дисплей, который легко читается. Наиболее важной частью токоизмерительных клещей являются большие клещи, которые открываются и закрываются вокруг измеряемого проводника.

В дополнение к дисплею токоизмерительные клещи имеют триггер трансформатора , который используется для открытия зажимов, и переключатель функций , который используется для выбора функции измерения. (напряжение переменного/постоянного тока или иногда сопротивление).

Относительная кнопка используется для установки «нулевого» показания на дисплее. Например, если вы хотите измерить падение напряжения на резисторе, вы должны сначала провести измерение с нажатой соответствующей кнопкой, чтобы установить «нулевое» показание. Затем вы удалите резистор из цепи и выполните еще одно измерение. Разница между двумя показаниями будет падением напряжения на резисторе.

Кнопка удержания данных используется для «заморозки» показаний на дисплее. Это полезно, если вы хотите провести измерение, но не можете сразу записать показания. [1], [4]

Использование токоизмерительных клещей

Теперь, когда вы узнали немного больше о токоизмерительных клещах, давайте посмотрим, как их использовать.

Определите разрешение

Первое, что вам нужно сделать при использовании токоизмерительных клещей, это определить разрешение. Разрешение — это наименьшая единица измерения, которую может измерить устройство. Например, если в устройстве разрешение 0,01 ампер , это означает, что он может измерять ток с точностью до сотого знака после запятой. Выбор правильного устройства для ваших конкретных потребностей имеет важное значение для точных показаний. [1], [5]

Выберите переменный или постоянный ток

Затем вам нужно решить, хотите ли вы измерять переменный или постоянный ток. Большинство токоизмерительных клещей могут измерять и то, и другое, но некоторые из них разработаны специально для одного или другого. Если вы не уверены, какой из них вам нужен, лучше всего выбрать измеритель, который может измерять оба.

Переменный ток — это тип тока, который протекает в электрических розетках вашего дома. Он чередует положительные и отрицательные значения с заданной частотой.

Постоянный ток , с другой стороны, всегда течет в одном направлении. Это вид тока, который исходит от аккумуляторов и солнечных батарей. [2], [4], [6]

Установите диапазон измерения

После того, как вы решили, какой ток вы хотите измерить, вам необходимо установить диапазон измерения . Это максимальное значение тока, которое может измерить устройство. Если вы попытаетесь измерить слишком большой ток, вы можете повредить устройство.

Большинство токоизмерительных клещей имеют функцию автоматического выбора диапазона, что означает, что они автоматически выбирают соответствующий диапазон измерения в зависимости от уровня тока, который вы пытаетесь измерить. Однако некоторые устройства требуют, чтобы вы вручную установили диапазон.

Чтобы установить диапазон вручную, сначала определите максимальную величину тока, которую вы собираетесь измерять, исходя из величины тока. Затем обратитесь к руководству пользователя вашего устройства, чтобы узнать, какой диапазон соответствует этой величине тока. Наконец, используйте кнопки или циферблаты на устройстве, чтобы установить диапазон. При измерении постоянного тока сначала выполните настройку нуля. [2]

Откройте зажимы и зажмите их вокруг провода

Теперь пришло время использовать токоизмерительные клещи. Во-первых, вам нужно открыть губки устройства, а затем зажать их вокруг провода, который вы хотите измерить. Убедитесь, что губки полностью закрыты, чтобы обеспечить хороший контакт с проволокой. [1], [2], [4]

Проверьте показания

После того, как вы зажали устройство на проводе, пора считать . Большинство токоизмерительных клещей имеют цифровой дисплей, на котором отображаются текущие измерения. Некоторые устройства также имеют аналоговый измеритель, который показывает ток в режиме реального времени.

Если вы проводите измерение постоянного тока, показания будут относительно стабильными. Однако, если вы проводите измерение переменного тока, показания могут незначительно колебаться. Это нормально и вызвано переменным характером переменного тока.

По окончании измерений обязательно отсоедините прибор от провода. Затем выключите питание и извлеките батареи, чтобы предотвратить случайное повреждение.

Токоизмерительные клещи — это универсальный инструмент, который можно использовать для самых разных целей. Если вы работаете с электрическими системами, то вполне вероятно, что вам пригодятся токоизмерительные клещи. Независимо от того, измеряете ли вы силу тока, устраняете неполадки или устанавливаете и обслуживаете электрические системы, токоизмерительные клещи помогут вам выполнить работу. [1], [2], [4]

Как проверить заземление с помощью мультиметра?

Меры предосторожности

Как и при работе с любым другим электрическим устройством, при использовании токоизмерительных клещей следует соблюдать определенные меры предосторожности.

Не зажимайте губками провод

Это кажется очевидным, но вы удивитесь, как много людей совершают эту ошибку. Губки токоизмерительных клещей предназначены для обхода провода снаружи, а не поверх него. Если вы зажимаете провод губками, вы рискуете получить удар электрическим током.

Кроме того, если вы зажмете губками провод, вы не получите точных показаний. Причина этого в том, что большинство проводов изолированы, а это означает, что между проводником (частью, по которой проходит электричество) и внешним миром находится слой материала. Когда вы зажимаете провод зажимами, вы измеряете не только проводник, но и изоляцию. Это даст вам ложное показание, которое выше фактического тока. [1], [4]

Прочтите руководство

Перед использованием любого электрического устройства важно прочитать руководство. Это поможет вам понять, как безопасно и правильно использовать устройство.

При чтении руководства обратите особое внимание на меры предосторожности. Они предназначены для обеспечения вашей безопасности при использовании устройства.

Кроме того, руководство будет содержать информацию о том, как использовать устройство. Хотя общий процесс использования прост, разные модели могут иметь разные функции или функции. Прочитав руководство, вы узнаете об этих функциях и о том, как их использовать.

Наконец, руководство также содержит информацию по устранению неполадок. Это может быть полезно, если у вас возникнут какие-либо проблемы при использовании устройства.

Храните его надлежащим образом

Если вы не используете токоизмерительные клещи, храните их в безопасном месте. В идеале его следует положить в футляр или сумку. Это защитит глюкометр от повреждения, а также предотвратит случайный удар.

Главный враг ваших токоизмерительных клещей — влага. Если вы храните его во влажном месте, например, в подвале или гараже, вы рискуете заржаветь. Это повредит измеритель и сделает его менее точным.

Следует также помнить, что токоизмерительные клещи чувствительны к электромагнитным полям. Если вы храните свой глюкометр рядом с электрическим устройством, таким как телевизор или компьютер, магнитное поле может воздействовать на глюкометр, что опять же приведет к неточным показаниям. [1], [4]

Всегда очищайте прибор после использования

Это важно по двум причинам. Во-первых, это предотвратит накопление грязи и копоти, которые в конечном итоге могут повредить счетчик. Во-вторых, это поможет сохранить челюсти в хорошем состоянии. Если вы оставите их грязными, они могут плохо соединиться с проводом, что опять же даст вам неточные показания.

Чтобы почистить токоизмерительные клещи, просто протрите их чистой тканью. Избегайте использования агрессивных химикатов или абразивов, так как они могут повредить корпус счетчика. [1]

Не зажимайте губками оголенный проводник

Это еще одна ошибка, которую следует избегать любой ценой. Когда вы зажимаете зажимы вокруг проводника, вы должны убедиться, что проводник полностью находится внутри зажимов и что нет обнаженного металла. При наличии открытого металла существует риск поражения электрическим током. [4]

Не оставляйте токоизмерительные клещи подключенными, если они не используются.

Еще одна мера предосторожности — обязательно отсоединяйте токоизмерительные клещи после завершения их использования. Если вы оставите его подключенным, есть вероятность, что в устройстве может накопиться ток, что может привести к поражению электрическим током. [4]

Соблюдайте общие правила техники безопасности при работе с электричеством

В дополнение к особым мерам предосторожности при использовании токоизмерительных клещей, , вы также должны соблюдать общие правила безопасности при работе с электричеством . Это включает в себя не работать в одиночку, не касаться проводов под напряжением и носить надлежащие средства индивидуальной защиты (СИЗ), такие как перчатки.

Токоизмерительные клещи — ценный инструмент для электриков, но они могут быть опасны при неправильном использовании. Всегда соблюдайте меры предосторожности и проконсультируйтесь со специалистом, если не знаете, как пользоваться устройством. [4]

Часто задаваемые вопросы

В чем разница между мультиметром и токоизмерительными клещами?

Токоизмерительные клещи — это тип мультиметра, который используется для измерения электрического тока. Он состоит из двух зажимов, которые открываются и закрываются вокруг проводника, такого как провод или кабель, для проведения измерения. Мультиметры, с другой стороны, являются устройствами общего назначения, которые могут измерять различные электрические величины, включая напряжение, ток и сопротивление.

Хотя оба устройства полезны для проведения электрических измерений, токоизмерительные клещи имеют некоторые преимущества перед мультиметрами. Во-первых, они позволяют измерять ток без необходимости отсоединения каких-либо проводов или кабелей. Это делает их идеальными для устранения неполадок в цепях под напряжением. Во-вторых, они, как правило, имеют более широкий диапазон токов, чем мультиметры, что делает их более подходящими для измерения больших токов. Наконец, поскольку губки токоизмерительных клещей открываются и закрываются, их можно использовать для измерения проводов круглой или неправильной формы, которые было бы трудно измерить с помощью мультиметра.

Можете ли вы измерить ток постоянного тока токоизмерительными клещами?

Да, многие клещи могут измерять как переменный, так и постоянный ток. Просто не забудьте проверить характеристики измерителя, прежде чем покупать его, чтобы убедиться, что он может измерять постоянный ток.

Процесс измерения постоянного тока такой же, как и для переменного тока. Поместите губки зажима вокруг провода, стараясь не касаться провода руками или чем-либо еще. Затем возьмите чтение и запишите его.

Как измерить мощность токоизмерительными клещами?

Чтобы измерить силу, вам нужно сначала понять, что такое ваша сила и как она рассчитывается. Мощность – это скорость, с которой совершается работа или преобразуется энергия. Чтобы рассчитать мощность, вам нужно знать значения напряжения и тока, а также значение сопротивления. С этими тремя значениями можно использовать следующее уравнение:

P=IE

Где P — мощность в ваттах, I — ток в амперах, а E — напряжение в вольтах.

Далее вам нужно определить, какой диапазон мощности вы будете измерять.

Таким образом, имея уравнение мощности и диапазон значений для вашего конкретного приложения, вы можете приступать к измерению.

Как работают токоизмерительные клещи?

Токоизмерительные клещи — это устройство, позволяющее измерять силу тока в проводнике без непосредственного контакта с ним. Это полезно для измерения цепей под напряжением, поскольку устраняет необходимость удалять соединения или разрывать цепи.

Чтобы использовать токоизмерительные клещи, просто откройте губки клещей вокруг проводника, который вы хотите измерить. Показание на дисплее даст вам ток, протекающий через этот проводник.

Токоизмерительные клещи также можно использовать для измерения напряжения, сопротивления и непрерывности. Большинство моделей имеют специальные настройки для каждой из этих функций, поэтому просто обратитесь к руководству пользователя, чтобы выяснить, как переключаться между ними.

Насколько точны токоизмерительные клещи?

Точность токоизмерительных клещей зависит от модели и производителя. Вообще говоря, вы можете ожидать точность 2% при измерении тока, однако некоторые модели могут быть более точными. По этой причине всегда полезно проверить характеристики вашей конкретной модели, чтобы быть уверенным.

Полезное видео: Как пользоваться токоизмерительными клещами

Заключение

Вот и все! Теперь вы знаете, как пользоваться токоизмерительными клещами. Как мы упоминали ранее, использовать токоизмерительные клещи довольно просто. Во-первых, определите разрешение, которое вы хотите измерить. Во-вторых, выберите токоизмерительные клещи, соответствующие измеряемому току, и убедитесь, что они правильно откалиброваны. Наконец, снимите мерки, зажав губки, и используйте информацию, полученную из показаний, по мере необходимости. Не забывайте соблюдать технику безопасности при обращении с электричеством!

Ссылки:

1. https://tameson.
