Как пользоваться мегаомметром эс0202 2 г: Как пользоваться мегаомметром эс0202 2 г видео

Как пользоваться мегаомметром: измерение, подключение, видео

Для оценки работоспособности кабеля, проводки необходимо измерить сопротивление изоляции. Для этого существует специальный прибор — мегаомметр. Он подает в измеряемую цепь высокое напряжение, измеряет протекающий по ней ток, и выдает результаты на экран или шкалу. Как пользоваться мегаомметром и рассмотрим в этой статье.

Содержание статьи

Устройство и принцип действия

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.

д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В. В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й.

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки.

После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности.

 Основных правил несколько:

1. Держать щупы только за изолированную и ограниченную упорами часть.
2. Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

   Как пользоваться мегаомметром: правила электробезопасности

3.  Перед подключением щупов снять остаточное напряжение при помощи подсоединения переносного заземления. И отключать его после того как щупы установлены.
4. После каждого измерения снимать со щупов остаточное напряжение соединив их оголенные части вместе.
5. После измерения к измеренной жиле подключать переносное заземление, снимая остаточный заряд.
6. Работать в перчатках.

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

• Э — экран;
• Л- линия;
• З — земля;

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей.  Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Наименование элемента	Напряжение мегаомметра	Минимально допустимое сопротивление изоляции	Примечания
Электроизделия и аппараты с напряжением до 50 В	100 В	Должно соответствовать паспортным, но не менее 0,5 МОм	Во время измерений полупроводниковые приборы должны быть зашунтированы
тоже, но напряжением от 50 В до 100 В	250 В
тоже, но напряжением от 100 В до 380 В	500-1000 В
свыше 380 В, но не больше 1000 В	1000-2500 В
Распределительные устройства, щиты, токопроводы	1000-2500 В	Не менее 1 МОм	Измерять каждую секцию распределительного устройства
Электропроводка, в том числе осветительная сеть	1000 В	Не менее 0,5 МОм	В опасных помещениях измерения проводятся раз в год, в друих – раз в 3 года
Стационарные электроплиты	1000 В	Не менее 1 МОм	Измерение проводят на нагретой отключенной плите не реже 1 раза в год

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут. При образовании жгута важно обеспечит хороший контакт.

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

Проверить сопротивление изоляции электродвигателя

Для проведения измерений двигатель отключается от питания. Необходимо добраться до выводов обмотки. Асинхронные двигатели, работающие на напряжении до 1000 В тестируются напряжением 500 В.

Для проверки их изоляции один щуп подключаем к корпусу двигателя, второй поочередно прикладываем к каждому из выводов. Также можно проверить целостность соединения обмоток между собой. Для этой проверки надо щупы устанавливать на пары обмоток.

Мегаомметр, что это такое и как им пользоваться? | ENARGYS.RU

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.

Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Безопасное пользование мегаомметром

Пользоваться мегаомметром можно только согласно правилам техники безопасности, измерения могут производить только два квалифицированных специалиста один из которых должен иметь группу допуска по электробезопасности IV. Не подготовленный пользователь не может пользоваться прибором, это чревато поражением электрическим током.

Мегаомметр принцип работы и его схема

Работу c мегаомметром рассмотрим на примере самого распространенного прибора с маркировкой ЭС0202/2Г. Прибор произведенный еще в советское время, на Уманском приборостроительном заводе, мегаомметр получил распространение по территории всего Советского Союза и успешно работает в настоящее время. Надежность, неприхотливость, а что самое важное, точность измерений зарекомендовали этот прибор с положительной стороны. В России прибор под этой маркировкой производится в Белгороде и на многих других приборостроительных заводах.

Прибор предназначен для проведения измерений с большими величинами сопротивлений, и рекомендуется для проверки высоковольтного оборудования, рассчитанного на большую мощность, а также для силовых кабелей большого сечения или раскинутых на значительное расстояние.

Рис №1: Внешний вид мегаомметра

Мегаоомметр этого типа относится к индукторным устройствам, работает за счет встроенного в конструкцию генератора, что позволяет прибору работать без постороннего источника питания, и без аккумуляторных батарей.

Принцип работы построен на использовании принципиальной схемы логарифмического измерительного устройства отношений. В измерительном процессе задействованы: электромеханический генератор напряжения, преобразователь и электронный измеритель.

Для работы рекомендуется использовать прерывистый режим, в котором 1 минута отводится на измерение, 2 минуты – пауза. При первом ознакомлении прибором внимательно изучите мегаомметр и инструкцию по эксплуатации.

Рис №2. Принципиальная схема мегаомметра ЭС0202/2Г

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

1. Присоединение мегаомметра к гнездам измерения сопротивления.
2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
6. Установление стрелки измерения в определенное положение является началом отчета измерения.
7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.



Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50^оС. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Современные мегаомметры

В настоящее время наряду с традиционными, но все еще работоспособными и надежными мегаомметрами, используются электронные аналоговые и цифровые приборы. Они имеют источники тока, это аккумуляторы или гальванические батареи. Использование цифрового табло позволяет более точно проводить измерения и фиксировать их. Многие модели оснащаются немало важными функциями такими как, например: автоматическое определение коэффициентов абсорбции и поляризации. Кроме этого, для большего удобства эксплуатации они конструируются с возможностью подсветки экрана, и сохранения измеренных показаний в память прибора с последующей передачей на компьютер, для отслеживания динамики измерений.

Например, цифровой мегаомметр ЦС202-2 может фиксировать в своей памяти до 10 последних измерений. Кроме измерения изоляции, им можно автоматически выполнить определение коэффициента абсорбции. Диапазон замера этим прибором равен от 0 до 200 ГОм.

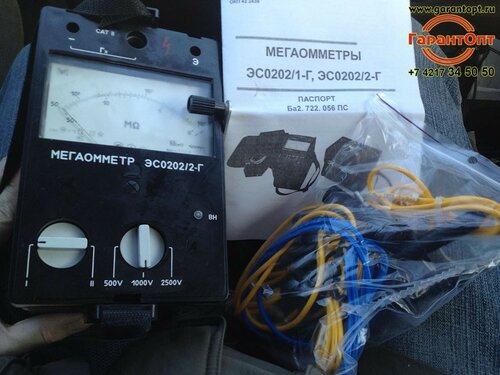

Мегаомметр ЭС0202/2Г. Цена от 9617 руб

Мегаомметр ЭС0202/2Г предназначен для проведения измерения величины сопротивления изоляции электрокабелей, трансформаторных устройств, различных разъемов, не находящихся под напряжением. Его используют для определения наличия и измерения поверхностного и объемного сопротивления изоляционных материалов различного исполнения.

ЭС0202/2Г является возможной заменой устаревших мегаомметров М4100, Ф4102/1-1М, Ф4102/2-1М, Ф4108/1.

Особенности устройства

Основной параметр, который характеризует мегаомметр – класс точности, который составляет составляет 15. Класс точности определяет величину допустимой погрешности. Для класса точности, равный 15-ти, означает, что отклонение измеренной величины допустимо в пределах пятнадцати процентов (плюс-минус) от абсолютного значения показания прибора. Если измерительное устройство применяется в условиях наличия токов переменной промышленной частоты, то их значение не должно превышать величины 500 микроампер. Перед тем, как пользоваться аппаратом, его не нужно калибровать и обнулять.

Мегаомметр ЭС0202/2Г относится к категории изделий, имеющих класс защиты II, что регламентируется ГОСТом 51350.

Питание прибора

Мегаомметр питается от встроенного генератора, который приводится в действия с помощью оператора, его мускульной силой. Рукоятка может вращаться с частотой от 120 до 144 оборотов в минуту. Устройство потребляет мощность не более десяти вольт на ампер.

Область применения

Используется во многих областях производственной деятельности, связанной с эксплуатацией и обслуживанием электрических цепей и агрегатов. Он применяется в электротехнических испытательных лабораториях, на трансформаторных подстанциях, распределительных узлах.

Инструкция применения

1. Перед использованием измерительного устройства необходимо убедится в отсутствия напряжения на объекте. Мегаомметр подключается с помощью двух щупов к объекту измерения, и специальным проводом к кожуху (экранированной поверхности) объекта. Подсоединение к экрану позволяет уменьшить влияние токов утечки. Если производится измерение сопротивления изоляции, то экранировать прибор не надо.
2. Устанавливается переключатель измеряемой величины в соответствующее положение. Переключатель диапазонов должен быть в положении I или II.
3. Вращая рукоятку с частотой 120-144 оборотов в минуту, приводится в действие источник питания (генератор). О наличии питающего напряжения сигнализирует встроенный индикатор.
4. После того, как стрелка прибора заняла фиксированное положение, производится снятие показаний. При необходимости следует переключить на другой диапазон измеряемой величины.
5. После проведения измерений все переключатели устанавливаются в среднее положение.

Комплектность

1. Мегаомметр ЭС0202/2Г – 1шт;
2. Шнур – 2 шт;
3. Проводник – 1 шт;
4. Сумка – 1 шт;
5. Паспорт – 1 шт.

Гарантия

12 месяцев. Гарантийный срок начинается с момента ввода устройства в эксплуатацию.

Модификации: мегаомметр ЭС0202/1Г.

Измерение сопротивления изоляции мегаомметром: пошаговая методика измерения

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки. Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен — зафиксировать проблему, но не определить ее масштаб. Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома для участка цепи ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

• Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
• Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

• Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
• На отображаемые данные влияет равномерность вращения динамо-машины.
• Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
• Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Испытуемый объект	Уровень напряжения (В)	Минимальное сопротивление изоляции (МОм)
Проверка электропроводки	1000,0	0,5>
Бытовая электроплита	1000,0	1,0>
РУ, Электрические щиты, линии электропередач	1000,0-2500,0	1,0>
Электрооборудование с питанием до 50,0 вольт	100,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с номинальным напряжением до 100,0 вольт	250,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с питанием до 380,0 вольт	500,0-1000,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Оборудование до 1000,0 В	2500,0	0,5 или более в зависимости от параметров, указанных техническом паспорте

Перейдем к методике измерений.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм². Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

• Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке. Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

• Каждый из проводов проверяется относительно земли.
• Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

1. Подготовительный этап (полностью описан выше).
2. Установка переносного заземления для снятия электрического заряда.
3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
7. Отключение переносного заземления с тестируемого объекта.
8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
10. Снимаем остаточное напряжение при помощи переносного заземления.
11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

• При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
• Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
• При подключении щупов необходимо касаться их изолированных участков (рукоятей).
• После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
• Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

Подборка видео по теме

Измерения мегаомметром – как пользоваться мегаомметром?

Мегаомметр – крайне полезный прибор, используемый для измерения сопротивления изоляции электрических кабелей, обмоток трансформаторов, а также для проверки электроинструментов.

Параметры сопротивления изоляции имеют важнейшее значение для находящихся в эксплуатации электросистем и установок. Проверка данной характеристики входят в состав обязательных электроизмерений, проводимых для определения состояния, работоспособности и безопасности электрических сетей.

Виды и особенности мегаомметров

Сегодня на рынке представлены мегаомметры различных марок и типов, предназначенные для измерения изоляции с напряжением до 100, 500, 1000 и 2500 В, установленная величина напряжения генерируется самим измерительным устройством. На рисунке ниже представлена принципиальная схема мегаомметра ЭС0202.

Мегаомметры различаются между собой не только генерируемым напряжением, но также классом точности. К примеру, пользующийся большой популярностью у профессиональных специалистов прибор марки М4100, работает с погрешностью не более 1%. Для устройств Ф4101 нормальная погрешность составляет не более 2,5%. Чем выше значение исследуемой электросети или установки, тем более точным должен быть используемый для измерения мегаомметр. Питание измерительных средств может осуществляться от встроенных аккумуляторов или от сетей переменного тока напряжением 127-220 В.

Выбирать средство для испытаний электрической системы необходимо с учетом номинального сопротивления в сети, напряжения и других индивидуальных особенностей.

Чаще всего проводят испытания в сетях и устройствах с номинальным напряжением до 1000 В (электрические двигатели, цепи вторичной коммутации и другие). Для измерений в таких условиях необходимо использовать мегаомметры, рассчитанные на работу в цепях от 100 В до 1000 В. Если номинальные параметры сети выше 1000 В, необходимо использовать измерительные средства, работающие с напряжением до 2500 В.

Порядок проведения измерений

Измерения мегаомметром проводятся в несколько этапов. На рисунке ниже представлена схема подключения устройства в трехфазной цепи.

Сначала необходимо измерить сопротивление изоляции соединительных проводников, полученный результат должен соответствовать верхнему пределу измерительного устройства.

Далее следует установить предел измерений в соответствии со следующими рекомендациями:

• установка наибольшего из возможных значений в случаях неизвестных параметров сопротивления изоляции;
• устанавливать предел измерений следует с учетом того, что наибольшая точность полученных результатов достигается за счет отсчета показаний в пределах рабочей шкалы устройства.

При испытаниях электрики обязательно следует убедиться в отсутствии напряжения на проверяемом участке электрической цепи.

Когда все предварительные работы и проверки выполнены, необходимо закоротить или отключить от цепи все элементы и устройства с пониженными значениями сопротивления изоляции и с пониженным напряжением, к примеру, полупроводники, конденсаторы и другие.

Цепь на время проведения электроизмерительных работ необходимо заземлить.

Теперь можно подключить устройство к исследуемой цепи. Испытания проводятся путем вращения ручки генератора мегаомметра с постоянной скоростью в 120 оборотов в минуту. Измерения длятся в течение 60 секунд, после чего можно записать результаты.

При проведении электроизмерительных работ на приборах и системах с большой ёмкостью, фиксировать показания мегаомметра необходимо после того, как стрелка полностью успокоится.

В целях безопасности, после проведения испытаний, перед отсоединением мегаомметра от электрической цепи, необходимо снять остаточный электрический заряд с устройства путем его кратковременного заземления. На рисунке ниже представлена схема подключения цифрового измерителя для проверки изоляции проводки.

При проведении электроизмерений следует учитывать, что результаты исследования могут быть искажены из-за различных внешних факторов, к примеру, из-за увлажнения изолированных частей электросети или электрической установки, что приводит к возникновению токов утечки. В этом случае на изоляцию необходимо наложить токоотводящий проводник, присоединив его к зажиму «Э» мегаомметра.

Правила соединения мегаомметра с цепью через зажим «Э»:

• при проверке изоляции электрического кабеля, изолированного от земли, зажим соединяют с броней провода через проводник;
• при проверке сопротивления изоляции между обмоток зажим «Э» соединяют с корпусом электрической машины;
• при измерении на обмотках трансформатора, зажим «Э» подключают к устройству под юбкой выходного изолятора.

Важно помнить, что измерение сопротивления изоляции в осветительных и силовых системах должно проводиться при включенных выключателях, отключенных электрических приемниках, отключенных плавких вставок и вывернутых лампах.

Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе.

Что такое мегаомметр – Технологии

Измерение сопротивления изоляции выполняется с помощью специального прибора, называемого мегаомметр. С его помощью выполняют замеры и проверяют целостность изоляции. Такой прибор обязательность есть у каждого электрика и электромонтажника.

Какими бывают?

Мегаомметры представлены двумя типами:

• Аналоговые. Приборы старого образца. Снабжены стрелкой и измерительной графой. Приводятся в действия за счет вращения динамо-машины, отличающейся небольшим размером. Преимуществом является высокая точность измерения, а недостатком — неудобство использования, требующего постоянно вращать рукоять.
• Цифровые. Работают от автономного источника питания, в качестве которого выступают батарейки. Заряд обеспечивается за счет импульсных генераторов. Главным достоинством таких приборов является компактный размер.

Современные мегаомметры снабжены дополнительными опциями. Многие приборы имеют возможность сохранения сделанных ранее измерений, поддержку работы нескольких режимов.

Как пользоваться мегаомметром?

Прибор вырабатывает высокое напряжение, что связано с повышенной опасностью. Работать с мегаомметром необходимо в средствах индивидуальной защиты, по всем правилам техники безопасности.

Мегаомметр ЭС0202/2Г, представленный на сайте https://ross.com.ru/megaommetr-es02022g, обычно используют для измерения сопротивления изоляции на кабельных линиях, электродвигателе и электропроводке. Пользоваться разрешено только проверенным, прошедшим тесты на точность, прибором. Об этом свидетельствует наличие соответствующего штампа.

Корпус должен быть целым, а щупы без повреждений. Обязательно выполняют тестирование. Стрелочный вариант устанавливают на горизонтальную поверхность. Щупы разводят и замыкают. Старые модели приводят в действие рукояткой. Частота вращения от 120 и до 140 об/мин, современные — нажатием кнопки. Прибор должен показывать ноль и бесконечность соответственно. Если тест верен, приступают к измерениям.

Выбирают пару для измерения, убеждаются в отсутствии напряжения. Снимают с жил заряд приготовленными заземлителями. Устанавливаю щупы, снимая заземлители, проводят измерение, фиксируют результат.

Мегаомметр ЭС 0210, ЭС0210/Г, Мегомметр ЭС0210 2Г, ЭС0210/3Г

предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте.

(Выпускаются взамен мегаомметров Ф4102/1, Ф4102/2).

В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г – на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.

Год выпуска из производства мегомметра ЕС0210 – текущий.

Модель	Диапазонs измерений, МОм	Выходное напряжение на зажимах, В
ЭС0210/1, ЭС0210/1Г	0-5, 5-1000,	100± 10, 250± 25, 500± 50
ЭС0210/2, ЭС0210/2Г	0-5, 0-50, 50-10000	500± 50, 1000± 100, 2500± 250
ЭС0210/3, ЭС0210/3Г	0-50, 50-10000, 500-100000	500± 50, 1000± 100, 2500± 250

Класс точности мегаомметров ЭСО210 – 2,5.

При измерении сопротивления изоляции прибором ЭСО 210 токоведущего проводника относительно земляных оболочек (корпусов) зажим “Э” с землей не соединять!

Питание мегаомметров ЭС0210 производится от сети ~220В, питание мегаомметров ЭС0210Г – от встроенного электромеханического генератора. Скорость вращения рукоятки генератора – (120-144) оборотов в минуту.

Высылаем паспорт, руководство по эксплуатации – по запросу заказчика.

Оперативный ток мегаомметра ЭС0210 при закороченных зажимах – (0,6± 0,2) mA.

t установления показаний – до 15 с.

Режим работы мегаомметра ЄС 0210 прерывистый. Мегаомметр ЭС0210 имеет брызговлагозащищенное исполнение.

m мегаомметров ЭС0210 без комплекта шнуров – 1,9 кг.

m мегаомметра с комплектом шнуров и футляром – 2,8 кг.

Норма средней наработки на отказ – 12500 часов, средний срок службы 10 лет.

Габариты мегаомметров:

-ЭС0210 – 120 мм на 141 мм на 201 мм;

-ЭС0210-Г – 155 мм на 141 мм на 201 мм.

Фото прибора ЭС0210/3-Г (в комплекте: мегаомметр ЭС 0210/3Г, сумка-футляр, комплект проводов, паспорт):



На сегодняшний день качество поставляемых нами приборов оценено жителями следующих регионов Украины:
Симферополь Феодосия Щёлкино Киев Севастополь Винница Луцк Владимир-Волынский Днепропетровск Днепродзержинск Жёлтые ВодыКривой Рог Никополь Новомосковск Белая Церковь Борисполь Кировоград Александрия Луганск Алчевск Антрацит Лисичанск Рубежное Свердловск Северодонецк Старобельск Стаханов Львов Николаев Южноукраинск Одесса Белгород-Днестровский Измаил Ильичевск Каменское Полтава Красногоровка Кременчуг Лубны Ровно Донецк Енакиево Краматорск Макеевка Мариуполь Светлодарск Святогорск Славянск Житомир Бердичев Коростень Ужгород Виноградов Мукачево Хуст Запорожье Бердянск Мелитополь Энергодар Ивано-Франковск Калуш Сумы Ахтырка Конотоп Кролевец Тернополь Лозовая Харьков Изюм Купянск Тарановка Херсон Новая Каховка Хмельницкий Волочиск Каменец-Подольский Черкассы Смела Умань Чернигов Новгород-Северский Черновцы. ..

Многолетний опыт работы отдела Логистики ООО “ФИРМА КОНТРАГЕНТ” позволяет гарантировать высокую эффективность транспортировки различных видов груза. Мы имеем возможность отгружать заказанный Вами товар как с помощью собственного автопарка,  так и силами транспортных компаний:  ТК  «САТ», «Ин-Тайм», «Новая Почта», «Деливери», «ЕвроЭкспресс Почта», «Ночной Экспресс», «Автолюкс», «Укрпочта».

ЭС0210/1 ghjlfv, ЭС0210/1Г vtufjvvtnh, ЭС0210/2 омметр, ЭС0210/2Г цена, ЭС0210/3 грн, ЭС0210/3Г продам, ЕС0210/1 куплю, ЕС0210/1Г умань, ЕС0210/2 киев, ЕС0210/2Г днепр, ЕС0210/3 прибор, ЕС0210/3Г прилад, ЭС 0210/1 безнал, ЭС 0210/1Г завод, ЭС 0210/2 производитель, ЭС 0210/2Г производство, ЭС 0210/3 изготовление, ЭС 0210/3 Г заказ, ЭС 0210 1 новый, ЭС 0210 1Г одесса, ЭС 0210 2 наложка, ЭС 0210 2Г поверка, ЭС 0210 3 замена, ЭС 0210 3Г паспорт, ЭСО210/1 скачать, ЭСО210/1Г фото, ЭСО210/2 видео, ЭСО210/2Г черкассы, ЭСО210/3 украинский, ЭСО210/3Г украина, ЕСО210/1 где, ЕСО210/1Г как, ЕСО210/2 пользоваться, ЕСО210/2Г класс точности, ЕСО210/3 ремонт, ЕСО210/3Г инструкция, eco 210/1 россия, ec О210/1Г полтава, eco210 /2 запорожье, eco2102Г лучший мегометр, ECО210/3 мега омметр, EC О210/3Г мегометр, ЭСО 0210/3Г, ЕСО 0210/3-г дешевле завода, es-0210-3g price in Ukraine.



M4100 / 3 мегомметра: цена, описание заказа

Цена: от 3000,00 грн. * Наличие: в наличии Состояние: складское хранение Бронирование Обратный звонок * – указанная стоимость не является публичной офертой, указана в ознакомительных целях как средняя цена данного вида оборудования, как нового (в наиболее популярных конфигурациях), так и складского хранения.

Мегаомметр & nbsp; M4100 / 3 предназначен для измерения сопротивления постоянному току при температуре окружающей среды от минус 30 до плюс 50 ° С; C и относительная влажность 95% при 30 ° C; C p>

Принцип работы. Микроомметр M4100 / 3 основан на измерении падения напряжения на измеряемом сопротивлении при прохождении через него уставки управляющего тока p>

& nbsp; p>

Основные технические характеристики прибора М4100 / 3 :. p>

Рабочее напряжение: 500 p>

ограничивает значения основной погрешности конечного значения диапазона измерения:

& plusmn ;. 4% в диапазоне 0-100 мО;

& plusmn; 2,5% в диапазонах 0-1 МОм, 0-10 миллиом, 0-100 миллиом, 0-1 Ом;

& plusmn; . 1,5% для остальных полос p>

классы точности по ГОСТ 8.401: & nbsp;

от 4,0 до 0-100 мО;

2,5 в диапазоне 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом; & nbsp;

1,5 на остальных диапазонах p>

Мощность микроомметра сделано:
AC :.напряжение 220 & plusmn; 22 В 50 & plusmn; 0,5 или 60 & plusmn; 0,5 Гц и содержание гармоник до 5% p>

Время установления рабочего режима не более 1 мин. p>

Продолжительность непрерывной работы не менее 8 часов. p>

время перерыва для повторного включения не менее 5 мин. p>

Продолжительность работы химических источников тока определяется их мощностью. p>

& nbsp; p>

Возможная замена: & nbsp; ES0202 / 1G, & NBSP; ES0202 / 2G, & NBSP; ES0210 / 1G, & NBSP; ES0210 / 1, & NBSP; ES0210 / 2, & NBSP; ES0210 / 2r, & NBSP; ES0210 / 3, & NBSP; ES0210 / 3G диапазон> p>

Сроки и условия Доставка и оплата Гарантия и возврат Контакты

Отсутствует документация для загрузки устройства

Überprüfen Sie die Kabelisolierung mit megger

Isolationswiderstand – das ist der wichtigste Parameter für die Kabelleistung, und sobald Widerstand fällt unter ein bestimmtes Niveau, dann das Kabel unbrauchbar ist und erkannt werden müssen sofort Ersatz. In diesem Artikel werde ich über die Gründe sprechen, die zu einer Verschlechterung der Isolation führen, und wie seine Höhe mit megger zu überprüfen.

Inhaltsverzeichnis

Warum Isolierung verschlechtert.

Sicherheit bei der Arbeit mit Megger.

Überprüfen Megometer Leistung.

Wie zu verstehen, dass die Isolierung wertlos geworden.

Warum verschlechtert Isolierung

Es gibt eine Reihe von Faktoren, die den Wert des Isolationswiderstandes zu beeinflussen, und zwar:

1.Atmosphärische Bedingungen. Wenn das Kabel ständig von Feuchtigkeit umgeben ist, sogar ein Haarriss im Isoliermaterial bewirkt, dass der Isolationswiderstand verschlechtern wird. Deshalb ist in den regen Geräten, über Kabel verbunden mit schlechter Isolierung kann nur einfach nicht funktionieren.

2. Bei falscher Verkabelung. Wenn bei der Verlegung von Kabeln Beschädigung des Isoliermaterials, auch ein neues Kabel (die Bildung von Feuchtigkeit) zu verhindern, die niedrigste Rate des Isolationswiderstandes zeigen.

3. Изоляция Veralterung. Wie es oder nicht, auch die qualitativ hochwertigen Kabel mit extrem zuverlässiger Isolation im Laufe der Zeit wertlos worden, weil die ständigen Exposition gegenüber der Umwelt.

Im Laufe der Zeit problematisch Kabel zu identifizieren und einen Notfall zu verhindern, verwendet nur in regelmäßigen Abständen den Status der ein solches Gerät als Megohmmeters zu überprüfen.

Es gibt sowohl Mechanische und Elektronische Messgeräte. Als nächstes werde ich über den Prozess der Überprüfung ein Mechanisches Kabel sprechen Megger ES0202 / 2-G.

Sicherheit bei der Arbeit mit Megger

Für eine sichere Prüfung in Arbeitsschutzvorschriften für elektrische Anlagen (wie durch Auftrag des Ministeriums für Arbeit Russlands von 2016.02.12 Nummer 74N geändert) gehörte die folgenden Anforderungen:

Hinweis. Natürlich in den Sekundärkreisen die Enden mittels isolierenden Stangen zu verbinden und zu trennen, wird niemand, aber zu verwenden Isolierhandschuhe steht still.

Überprüfen Sie Megger Leistung

Vor dem direkten Messungen der Isolierung ist erforderlich, um die Funktionalität des Instruments zu testen.Dazu gehen Sie folgendermaßen vor:

Nehmen Sie das Gerät aus dem Gehäuse und prüfen sie sorgfältig Sonden -. Sie Sie nicht erkennen Schäden an einem изолирующий материал;

– Dann legen Sie die Sonden, Regler setzen, wie im Bild gezeigt, und drehen Sie den Knopf ein paar Mal und stellen Sie sicher, dass der Pfeil auf zeigt unendlichen Widerstand begingen wird;

– Der nächste Schritt besteht darin, verschließbare Sonden miteinander (über Krokodile), und stellen auch mehrere Umdrehungen und stellen Sie sicher, dass der Pfeil einen Null-Wert anzeigt;

Также, stellen Sie sicher, dass die volle Funktionsfähigkeit des Messgerätes, können Sie eine weitere Aktion fortzufahren.

Überprüfen Sie die Kabelisolierung

1. Vor der Überprüfung Kabeln von der elektrischen Anlage auf beiden Seiten getrennt und Erdung es.

2. Danach befestigen die megger auf den gemessenen Leiter und Erdungsschaltung (oder an zwei benachbarten Adern, wenn überprüfen, den Isolationswiderstand zwischen den Leitern), ist die Vorrichtung selbst auf einer Horizontalen installiert werden.

Hinweis. Je nach Stellung des Schalters Megometer ES0202 / 2-T ist in der Lage Widerstand bis 50 zu messen und bis zu 10.000 МВт.

3. Dann entfernen Sie die Erdung gemessen lebte.

4. Wir beginnen den Griff zu drehen und die Leistung des Geräts zu überwachen. Und wenn wir die Messung von Hochspannungskabeln zu machen, wird der Spannungsregler auf 2500 V eingestellt

Wenn die erste Grenze außerhalb der Skala Lesungen, übersetzen sie dann zu einer zweiten Grenze und die Messwerte werden nun obere Skala teilnehmen.

Hinweis. In der ersten Grenze erhöhen Werte von rechts nach links, und die zweiten Umverteilungs von links nach rechts.

5. Dann die Messwerte beheben. Und dann ein spezieller Jumper (normal Stück Draht tun wird) entfernen Sie die Restladung mit dem gemessenen Leiter (es auf den Boden verbindet) und legen Sie den Boden zurück.

6. Alle Messungen dieser besonderen Vene oder Venen als madet gilt. Messungen anderes Ende des Kabels ist genau das gleiche. Aber unter den Bedingungen der Arbeit der Megger Pause zwischen jeder Messung muss auf zwei Minuten gleich sein.

In diesem Fall wird der Spannungsbereich des Testens geregelten PUE 7.Auflage n. 1.8.7

Hinweis. Wenn Sie die Isolierung der Anschlüsse überprüfen, vergessen Sie nicht den Neutralleiter des Gesamt Null-Bus zu trennen. Венн Sie das nicht tun, dann werden Sie den schwächste Isolationsbereich sehen und die wahre Isolierung einzelner Verdrahtungsabschnitte nicht kennen.

Wie zu verstehen, dass die Isolierung wertlos geworden

Entsprechend den Anforderungen der technischen Dokumentation Untergrenze, nach der die Isolierung Kabelersatz unvermeidbar ist gleich 0,5 МОм

Aber für ein besseres Verständnis von dem Grad der Qualität der Kabelisolierung, können Sie die folgende Tabelle verwenden

Dies wird genug sein, um den Grad der Verschlechterung der Isolation eines bestimmten Kabel zu verstehen.

Das ist alles, was ich Ihnen über die Überprüfung Kabelisolierung mit megger erzählen wollte. Wenn der Artikel hilfreich oder interessant für Dich ist, werden Sie es wie zu schätzen wissen.

Vielen Dank für Ihre Aufmerksamkeit!

Измеритель изоляции 50/100/250/500/1000 В, мегомметр и мультиметр: сопротивление изоляции от 50 кОм до 2G, среднеквадратичное напряжение и ток постоянного / переменного тока, сопротивление, емкость, частота, температура –

EnnoLogic eM870M – это мегомметр (тестер сопротивления изоляции) и мультиметр, объединенные в один портативный прибор.Тестер изоляции используется для проверки изоляции электрических систем. Он прикладывает высокое напряжение к изоляции и измеряет протекающий ток. Чем лучше изоляция, тем меньше будет протекать ток и тем выше будет сопротивление изоляции. Изоляция со временем может ухудшиться, что может привести к поломке оборудования. Периодические испытания изоляции, выполняемые в рамках регулярного технического обслуживания, могут предотвратить это.

eM870M позволяет выбирать из пяти различных испытательных напряжений в диапазоне от 50 В до 1000 В.Используйте его для проверки изоляции и устранения неисправностей двигателей, обмоток трансформаторов, реле, переключателей, автоматических выключателей, электроустановок и приборов. Тестеры изоляции используются для проверки накопления влаги в кабелях и проводке, что может привести к отказу оборудования.

В комплект поставки входят один изоляционный мультиметр eM870M, две пары измерительных проводов (один для крепления зажимов типа «крокодил»), два зажима типа «крокодил», один зонд для термопары, шесть батареек AAA, чехол для переноски и подробное руководство пользователя (на английском языке).

Технические характеристики

-Напряжение постоянного тока: 0,1 мВ ~ 1000 В, ± (0,1% + 2 цифры) -Напряжение переменного тока: 0,1 мВ ~ 1000 В, ± (0,8% + 4 цифры) -Ток постоянного тока: 0,1 мкА ~ 500 мА, ± ( 0,2% + 2 разряда) -Ток переменного тока: 0,1 мкА ~ 500 мА, ± (0,8% + 4 разряда) -Сопротивление: 0,1 Ом ~ 50 МОм, ± (0,3% + 5 разрядов) -Емкость: 0,1 нФ ~ 1000 мкФ, ± (2% + 4 разряда) ) – Линейная частота / рабочий цикл: 5 Гц ~ 200 кГц, ± (4 цифры) – Логическая частота (Vp 2.
