Расценки на монтаж кабеля чаще всего подбираются из состава монтажного сборника 08, однако могут быть и исключения.
При составлении локальных смет на электромонтажные работы одна из основных расценок это расценка на прокладку кабеля. И ее применение зависит от множества факторов, основными из которых являются сечение кабеля, его вид, способ прокладки, а также используемая сметно-нормативная база.
Хотите быть в курсе всех новостей сметного дела?
Подписывайтесь на КЛУБ СМЕТЧИКОВ в Telegram и ВКонтакте!
Расценки на монтаж кабеля
При составлении сметных форм на электромонтажные работы очевидно, что подавляющее большинство расценок будут составлять расценки в смете на монтаж кабеля. Помимо этого существует огромное множество не только расценок монтажа кабеля как такового, например, расценка на прокладку греющего кабеля или расценка в смете на демонтаж кабеля, но также и нормы на различные способы монтажа кабельной продукции: проектной документацией могут быть заложены расценка по прокладке кабель-канала, расценка измерения сопротивления изоляции кабеля, расценка по прокладке гофры и многие другие.
Однако следует обозначить, что прежде чем применить, к примеру, расценку в смете на прокладку кабеля в кабель-канале или расценку в смете на затягивание кабеля в гофре будет вполне логичным то, что сначала нужно применить расценки на установку необходимых кабельных конструкций для дальнейшего монтажа кабелей и проводов. Таким образом, для начала в состав локальной сметы, локального ресурсного сметного расчета и других сметных форм должны быть включены расценка в смете на монтаж-кабель канала или расценка в смете на прокладку гофротрубы. Ниже будут рассмотрены некоторые из возможных расценок в смете на прокладку кабеля и на монтаж кабельных конструкций.
Расценка в смете на кабель-канал и монтаж кабеля
Как и большинство расценок на электромонтажные работы, расценка в смете на прокладку кабель-канала находится в составе монтажных сборников нормативов ФЕР и ГЭСН, а именно в сборнике 08 «Электротехнические установки». Таким образом, расценку на монтаж кабель-канала возможно обнаружить в составе Раздела 6 сборника ФЕРм08, учитывающем в своем составе не только расценки в смете на монтаж кабеля внутри помещений, но и на монтаж различных внутренних кабельных конструкций.
Расценка на кабель-канал применяется, как правило, с использованием таблицы ФЕРм08-02-390, которая учитывает затраты на монтаж пластмассовых коробов, так как кабель-каналы чаще всего сделаны именно из этого материла. Указанная расценка в смете на установку кабель-канала включает в себя затраты на:
- разметку мест установки креплений,
- установку короба (или кабель-канала),
- установку комплектующих частей, таких как углы поворота, тройники, отводы и т.п.
- закрытие короба (или кабель-канала) крышкой.
Таблицей ФЕРм 08-02-390 учтены затраты на монтаж кабель-канала ФЕР с учетом параметра ширины изделия до 40 мм, до 63мм и до 120 мм. Единицей измерения норм данной таблицы являются 100 м.
Случается также и такое, что кабель-канал заложен проектной документацией не пластиковый, а металлический. На данный случай сборником 08 также предусмотрена таблица расценок под шифром ФЕРм08-02-396.
Данная таблица дает возможность учесть затраты в смете на различные способы монтажа металлических коробов внутри помещений. Нормы с ФЕРм08-02-396-01 по ФЕРм08-02-396-04 применяются в случаях, если короба требуется установить на кронштейнах, фермах, металлических конструкциях и колоннах. Расценки с ФЕРм08-02-396-05 по ФЕРм08-02-396-08 предполагают монтаж металлических коробов по стенам и потолкам. Нормы 09-12 таблиц ФЕРм08-02-396 учитывают монтаж указанных кабельных конструкций с подвешиванием на оттяжках, а при использовании норм 13-16 таблицы можно применить для дальнейшего включения в состав сметной документации расценки в смете на прокладку кабеля в коробах. Кроме того, нормы в таблице ФЕРм 08-02-396 применяются в зависимости от длины металлического короба: в смету возможно заложить расценку на монтаж коробов длиной от 2 до 9 м. Данная таблица также имеет единицей измерения длину в 100 м. Состав работ таблицы включает в себя работы по установке конструкций, сварку коробов и их дальнейшую прокладку по установленным конструкциям.
Также возможно применение расценки в смете на кабель в коробах по установленным стойкам и полкам. Данный вид работ можно учесть в локальной смете, смете по форме №4 и в других сметных документах, опираясь на раздел 2 того же монтажного сборника 08. Норма под шифром ФЕРм08-02-153-01 звучит как «Короб со стойками и полками для прокладки кабелей до 35 кВ» и учитывает в составе своих работ затраты на монтаж, сварку и окраску грунтовкой коробов и закрытие их крышками после прокладки кабельного изделия. Таким образом, данная норма также может подойти в качестве расценки в смете на монтаж кабель-каналов. Измеряется объем работ также в 100м. Это наглядно можно увидеть на рисунке 1.
Также зачастую от сметчика требуется подобрать расценку в смете на демонтаж кабель-канала. В таких случаях, как правило, применяются специальные демонтажные коэффициенты из справочников на демонтаж. Те же демонтажные коэффициенты могут быть применены и при необходимости демонтажа при подборе расценки в смете на замену кабель-канала.
Рисунок 1. Расценки в смете на монтаж кабель-каналов и коробов
Расценка в смете на кабель в кабель-канале
После применения расценки в смете на кабель-канал необходимо подобрать расценку на кабель в кабель-канале. В данном случае также существует несколько вариантов прокладки кабеля ФЕР в указанных кабельных конструкциях. Для расценки по прокладке кабеля в кабель-канале вне помещений может быть применена таблица ФЕРм08-02-148, которая учитывает не только расценку на монтаж кабеля в кабель-каналах и коробах, но также и расценку в смете на затягивание кабеля в трубу. Выбор нормы из состава данной таблицы будет зависеть от веса 1 метра кабеля: нормами ФЕМ08-02-148 учтена прокладка кабеля в трубах и коробах весом от 1 до 30 кг на метр. В составе работ данной таблицы числится целый комплекс необходимых манипуляций, как то: установка и снятие лебедки, барабана и роликов при прокладке кабеля, монтажные и демонтажные работы переговорной связи, прокладка самого кабеля, установка капы, проверка изоляции кабельной продукции и ее маркировка.
Если же необходимо применить расценку в смете на кабель в кабель-канале, установленном внутри помещений, то снова стоит обратиться к разделу 6 сборника ФЕРм08. В указанном разделе под шифром ФЕРм08-02-399 можно найти нормы на прокладку проводов в коробах. Выбор нормы в данном случае зависит от сечения провода: в расценках учтена прокладка проводов сечением от 6 до 185 мм2. Также в составе работ данной таблицы помимо заготовки проводов и их прокладки находятся расценка на расключение жил кабеля и расценка в смете на прозвонку кабеля.
Расценка в смете на прокладку кабеля в штробе
Частым способом прокладки кабельных сетей при устройстве электропроводки помещений является прокладка кабеля в штробах и по стенам. Расценка в смете на кабель в штробе находится в составе 08 сборника ФЕРм и имеет кодировку ФЕРм08-02-403-03. Данная расценка на прокладку кабеля в штробе дословно звучит как «Провода групповых осветительных сетей под штукатурку по стенам или в бороздах».
Норма ФЕРм08-02-403-03 включает в свой состав не только непосредственно саму расценку на прокладку кабеля в штробе, но также и такие сопутствующие работы, как заготовку кабеля, установку коробок, соединение жил и прозвонку. Следует также отметить, что вести учет нормы расхода кабеля при монтаже по смете рекомендуется технической частью сборника 08 с прибавкой 2%.
Еще одним вариантом расценки в смете на прокладку кабеля по стене может стать норма под шифром ФЕРм08-02-403-02. Данная расценка на прокладку кабеля предусматривает монтажные работы в готовых каналах стен и перекрытий.
Состав работ нормы 02 в таблице ФЕРм08-02-403 идентичен норме 03, упомянутой выше, что можно увидеть на рисунке 2. Так же рисунком 2 проиллюстрирована и единица измерения в таблице — это 100 м.
Рисунок 2. Расценка на прокладку кабеля в штробе
В случае возникновения необходимости применения расценки на демонтаж кабеля в стене, при условии, что кабель был монтирован с креплением скобами, можно воспользоваться расценкой ФЕРр67-3-1 из ремонтно-строительной части сборников ФЕР/ГЭСН. Если же в смете на демонтаж кабеля предполагается демонтаж кабеля, проложенного другим способом, то представляется возможным использовать существующие в демонтажных справочниках коэффициенты.
Помимо вышеперечисленных расценок, таблицей ФЕРм08-02-403 можно учесть расценку в смете на прокладку кабеля по потолку. Как можно убедиться, глядя на рисунок 2, нормами 01 и 04 данной таблицы учтены монтажные работы в пустотах плит перекрытий и по перекрытиям соответственно.
Расценка в смете на монтаж кабельных лотков и монтаж кабеля в них
Кроме вышеперечисленных способов монтажа кабеля в кабель-каналах и в штробах существуют также расценки в смете на кабель в лотках. Но перед применением таких расценок также необходимо учесть расценку в смете на монтаж лотков для кабеля. Как можно увидеть на рисунке 3, в составе раздела 6 монтажного сборника ФЕРм08 предусмотрены затраты на установку лотков металлических. Нормами таблицы ФЕРм08-02-395 учитываются затраты на монтаж лотков по установленным конструкциями. Выбор номера нормы зависит от ширины лотка: расценка ФЕРм08-02-395-01 предназначена для лотков шириной до 200 мм, расценка ФЕРм08-02-395-02 — шириной до 400 мм включительно. В составе работ указанных расценок в смете на монтаж кабельных лотков числятся установка и сборка лотковых конструкций.
Рисунок 3. Расценки на монтаж лотков
После установки кабельных лотков можно приступить и к применению расценки в смете на прокладку кабеля в лотках.
Сборником ФЕРм08 такие расценки также учтены, например, нормами таблицы ФЕРм08-02-398, звучащей как «Провода в лотках». Выбор нормы из существующих в данной таблице должен быть обоснован суммарным сечением проводов и кабелей, проложенных в лотковой конструкции. Если возникает вопрос, как посчитать для сметы суммарное сечение кабеля, то необходимо перемножить количество жил кабеля и сечение каждой жилы. Такую процедуру нужно провести со всеми кабелями, проложенными в общей конструкции. Итак, таблицей ФЕРм08-02-398 учтены монтажные работы по прокладке кабеля сечением от 6 до 185 мм2. Таким образом, марка кабеля в данном случае не важна, то есть нормы данной таблицы могут быть использованы и в качестве расценки в смете на кабель ВВГнг, на кабель АВВГ, на кабель ВБбШв и т.п. Также нормы с аналогичной кодировкой можно применять и при составлении сметы на прокладку кабеля в ГЭСН.
Помимо вышесказанного, в случаях прокладки кабельных трасс по установленным лоткам возможно использование расценок из раздела 2 сборника на электротехнические работы, например, расценки таблицы ФЕРм08-02-147.
В данном случае существует два вида прокладки кабеля по лоткам: с креплением на углах поворота и в конце трассы или с креплением кабеля по всей длине. Выбор нормы из состава таблицы 147 должен быть обоснован весом одного метра кабеля. В составе ФЕРм08-02-147 учтена прокладка кабелей весом до 30 кг.
Расценка в смете на прокладку кабеля в гофротрубе
Перед применением расценки на затягивание кабеля в трубу по аналогии с предыдущими случаями необходим учет в сметной форме расценки на прокладку гофротрубы. В составе сборников сметных нормативов существует не одна расценка на монтаж гофрированных труб для кабелей. Например, таблица ФЕРм08-02-231 может быть включена перед применением расценки в смете для кабеля в гофре, проложенной в земле. Нормы данной таблицы варьируются в зависимости от диаметра трубы. В состав работ включены такие работы, как разметка и резка трубы, установка заглушек, укладка труб, засыпка пазух траншеи и присыпка труб с уплотнением грунта. Также не стоит забывать о необходимости при прокладке кабеля в трубах применить и расценку в смете на уплотнение кабеля в трубе.
Кроме этого, перед применением расценки на прокладку кабеля в гофре в зданиях и сооружениях возможно применение расценки под шифром ФЕРм08-02-409-09. Данная норма включает в себя помимо монтажа гофротрубы также и работы по разметке, сверлению отверстий для креплений трубы, установку креплений и рихтовку. Единицей измерения при прокладке кабельных труб являются 100 м. Следует отметить, что номер расценки на прокладку кабеля в гофрированной трубе в ТЕР может отличаться от номера в базах ГЭСН и ФЕР.
Существует также и множество расценок в смете на прокладку кабеля в трубе. Выбор, как всегда, должен быть обоснован требованиями проектной документации, ведомости объемов работ, техническим заданием или любым другим документом, на основании которого составляется локальная смета, смета по форме № 4 и т.д., а также акты выполненных работ по форме КС-2. Расценка в смете на монтаж кабеля в гофре может быть применена из состава раздела 2 сборника ФЕРм08. Например, таблица ФЕРм08-02-148, учитывающая монтаж кабельных трасс в проложенных трубах, блоках и коробах.
Выбор номера нормы из существующих в указанной таблице зависит от массы кабеля. Расценка в смете на монтаж кабеля в гофре учитывает затраты на такие работы, как установка и снятие лебедок, переговорной связи, барабанов и роликов, установку капы, проверку изоляции и маркировку, а также непосредственно расценку на протаскивание кабеля в трубу.
Расценкой в смете на кабель в трубе также являются и нормы таблицы ФЕРм08-02-404, в составе которых учтена прокладка кабеля по асбоцементным трубам. Помимо этого, в составе сборников нормативных баз также существует расценка в смете на затягивание кабеля в трубы металлические. Она числится в составе раздела 6 под шифрами с ФЕРм08-02-412-01 до ФЕРм08-02-412-14. Подбор данной расценки в сметной документации зависит от сечения кабеля и от количества кабелей, затянутых в одну трубу.
При применении расценки в смете на демонтаж кабеля в гофре или в другом типе трубы можно обратиться к таблице ФЕРр67-2 ремонтного сборника, или же, если в данном сборнике не нашлось отвечающей всем требованиям состава работ нормы, применить упоминавшиеся выше справочники на демонтаж.
Расценка в смете на прокладку кабеля в траншее
При производстве монтажных работ по прокладке кабельных трасс снаружи часто возникает необходимость применения в сметной документации расценки в смете на кабель в траншее. Для этого необходимо обратиться к разделу 2 монтажного сборника 08, а именно к таблицам ФЕРм08-02-140 и ФЕРм08-02-141. Как видно на рисунке 4, выбор определенной таблицы будет зависеть от типа кабельной продукции. Так, таблицей ФЕРм08-02-140 учтена прокладка в траншее кабеля из сшитого полиэтилена, а в таблице ФЕРм08-02-141 отражены работы по прокладке кабеля остальных типов в траншеях без покрытий.
Кроме основной расценки в смете на кабель силовой, проложенный в траншее, также зачастую необходимо применение расценки на покрытие кабеля сигнальной лентой или расценки в смете на защиту кабеля швеллером. Данные виды расценок должны быть применены, исходя из проектных требований и состава работ.
Рисунок 4.
Расценки на кабель в траншее
Расценки в смете на прокладку других типов кабелей
Помимо перечисленных выше способов прокладки разных типов кабелей, так же существует большое разнообразие расценок на монтажные работы по прокладке и других типов кабелей. Например, расценки в смете на кабель «витая пара», расценки в смете на монтаж греющего кабеля или расценки в смете на монтаж оптического кабеля. Подобные расценки, как и расценки в смете на прокладку слаботочного кабеля или расценки в смете на прокладку кабеля UTP, могут быть применены на основании монтажного сборника 10 под названием «Оборудование связи» или сборника 08 на электротехнические работы. Выбор расценки в данном случае должен быть обоснован способом прокладки кабеля. Например, при необходимости применения расценки в смете на прокладку греющего кабеля важно точно знать, каким именно способом будут производиться монтажные работы и для каких целей должна быть применена расценка в смете на саморегулирующий греющий кабель.
Дело в том, что сфера применения расценок в смете на греющий кабель так же, как и расценок в смете на прокладку кабеля «витая пара», достаточно широка. В связи с этим выбор однозначно верной расценки без ориентации на чертежи проекта представляется довольно затруднительным. Пример сметы на прокладку греющего кабеля или форм с применением расценок в смете на огнестойкую кабельную линию для конкретных целей можно найти на сметных форумах или сайтах.
Помимо прочего, при составлении сметных форм на линии электропередач часто требуется применение расценок в смете на прокладку кабеля по опоре, расценок в смете на прокладку кабеля на тросе или расценок в смете на прокладку кабеля СИП. В таком случае чаще всего искомые расценки можно найти в составе строительного сборника ФЕР33 на линии электропередач. Так, например, расценку в смете на монтаж кабеля СИП можно применить, основываясь на таблице ФЕР33-04-017. Нормы данной таблицы учитывают в своем составе расценку в смете на прокладку кабеля открыто с использованием или без использования автогидроподъемников.
Также иногда, как отмечалось выше, необходимо применение расценки в смете на кабель на тросе. Данный вид расценок можно использовать из таблицы ФЕРм08-02-149. В составе таблицы всего две нормы, различающиеся массой 1 метра кабеля, подвешиваемого на тросе.
Помимо этого необходимо отметить, что при монтажных работах кабельной трассы часто необходим учет расценки в смете на разбивку трассы кабельной линии. Как правило, затраты на данный вид работ бывают включены в состав других расценок сборника 08.
Прочие работы при прокладке кабелей
Во время производства монтажных работ по прокладке кабельных линий существует огромное множество сопутствующих работ, которые также должны быть отражены в сметных формах. Например, без применения расценки в смете на разделку кабеля, расценки в смете по подключению кабеля или расценки в смете на заделку кабеля не представляется возможным подключение и сдача в эксплуатацию ни одной кабельной линии.
Расценка в смете на разделку концов кабеля может быть найдена в монтажном сборнике на электротехнические работы, а именно в составе таблиц ФЕРм08-02-158, ФЕРм08-02-159, ФЕРм08-02-160 и т.п. (смотри рисунок 5). Дело в том, что расценка в смете на концевую разделку кабеля чаще всего входит в состав работ концевой заделки кабельных жил. Также расценка по разделке кабеля может быть частью состава работ расценки в смете на монтаж муфты на кабель. Кроме того, в составе монтажных работ на установку муфт также может находиться и расценка в смете на кабельный наконечник.
Рисунок 5. Расценки на заделки концевые
Помимо этого, расценка в смете на монтаж кабельных наконечников может находиться в составе работ по установке оборудования, как и расценка в смете на опрессовку кабельных наконечников. Например, в составе расценок на монтаж трансформаторов в таблице ФЕРм08-03-635 или при установке коробок с зажимами из таблицы ФЕРм08-03-641.
Помимо прочего, нормами таблицы ФЕРм08-03-494 учтены расценки в смете на установку наконечников на кабель флажковых. Нормами указанной таблицы учтены работы по изготовлению и установке флажковых наконечников, а измерение объемов работ производится в количестве 100 штук.
Расценка в смете на разделку концов кабеля, как правило, предшествует таким затратам, как расценка в смете на подключение жил кабеля и расценка на расключение кабеля. Чаще всего, расценка на подключение жил кабеля необходима при присоединении кабельных линий к какому-либо установленному оборудованию. Поэтому, подключение жил кабеля в ФЕР учтено в составе таблицы ФЕРм08-03-574 на разводку по устройствам. Выбор нормы из данной таблицы должен быть основан на сечении жилы подключаемого кабеля. Помимо расценки в смете на присоединение кабеля в состав работ таблицы ФЕРм08-03-574 входит также и работа по комплектованию проводов.
Также распространенной расценкой в составе сметной документации на кабельные линии является расценка в смете на ввод кабеля в здание.
Следует отметить, что расценка в смете на кабельный ввод учтена многими таблицами монтажного сборника 08. Например, таблицей ФЕРм08-02-374, которая звучит как «Устройство вводов» и учитывает в себе работы в зависимости от количества проводов в линии.
На основании всего вышесказанного можно сделать вывод: прокладка кабельных линий вне зависимости от места проведения монтажных работ и от марки используемых материалов является сложным и трудоемким процессом. Не менее сложным является и составление сметных форм на данный вид работ в виду разнообразия монтажных расценок, корректное применение которых отразится на сметной стоимости объекта в целом.
Хотите быть в курсе всех новостей сметного дела?
Подписывайтесь на КЛУБ СМЕТЧИКОВ в Telegram и ВКонтакте!
Расчет сечения кабеля | ELKACABLE
От того насколько грамотно рассчитано сечение кабеля зависит будущая работоспособность потребителей электроэнергии.
При выборе электропроводки доверьтесь профессионалам “ЭЛКА-Кабель”.
Какие цели преследует расчет сечения кабеля?
Провода и кабели представляют собой главные средства распределения и передачи электрического тока. Без них электроэнергии попросту не существует. Однако для безопасной и бесперебойной эксплуатации электропроводки, в первую очередь, необходимо уметь грамотно рассчитать сечение кабеля.
Сечение кабеля – что это?
Сечением кабеля является площадь токопроводящей жилы при срезе.Если срез является круглым, а кабель имеет в составе всего одну проволоку, то сечение высчитывается по геометрической формуле площади круга. В случае если кабель содержит несколько проволочек, то ее общее сечение рассчитывается, как сумма сечений каждой проволоки. Величины сечений стандартизированные, при этом стандарты стран СНГ, в данной области, полностью соответствуют стандартам Европы.
Расчет сечения кабеля происходит на основании предполагаемых нагрузок в рабочей сети помещения.

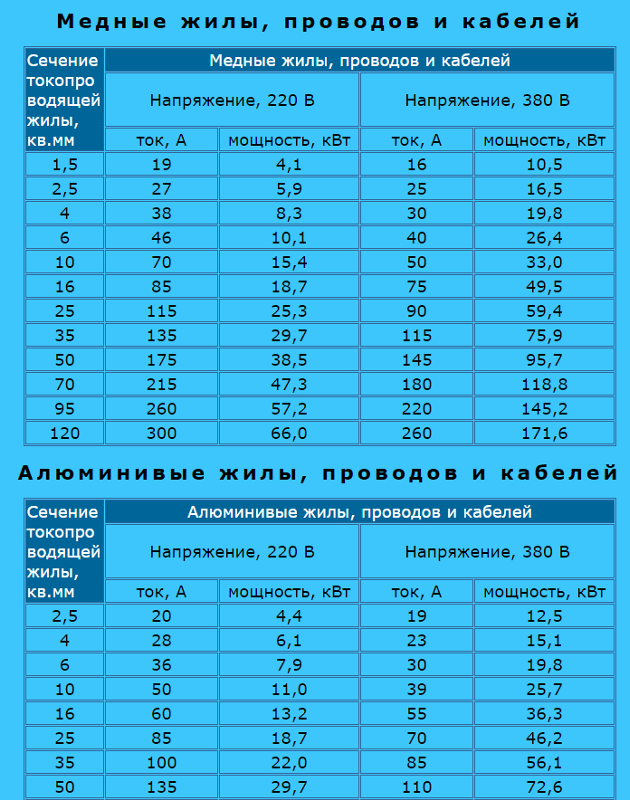

Для этого существуют специальные определяющие таблицы. Если же не охота «зарываться» в литературе, то для рядового потребителя достаточным будет знать, что лучше всего применять медный кабель:
- Для вывода освещения сечение от 1,0 до 1,5мм²;
- Для розеток – от 1,5 до 2,5мм²;
- Для подвода одной фазы в стандартную двухкомнатную квартиру достаточным будет сечения 6 мм²;
- Для подключения холодильника – 1,5 до 2,5мм²;
- Для стиральной машинки сечение должно быть 2 — 2,5 мм².
Методика расчета сечения кабеля
Для предварительной оценки принято, что 1 мм² медного проводника может пропустить без аварийных ситуаций приблизительно 10 А тока. Следовательно, 4 мм² пропустит 40 А и т. д. Однако это не совсем так. На самом деле расчет сечения кабеля основывается на пропускной способности каждого квадратного миллиметра меди, которая равняется 8 А. Например, необходимо выполнить подключение стиральной машины с мощностью 2,3 кВт.
Изначально рассчитываем силу тока: 2300/220В=10,45А. Теперь можно подсчитать необходимое сечение медного проводника: 10,45А/8А=1,3 мм². При этом лучше не экономить выбрать сечение несколько с запасом, ведь в случае с перегрузкой кабель начнет выделять излишнее тепло, что в скором времени приведет к разрушению как изоляции, так и самой проводки.
Расчет и выбор сечения проводников лучше доверить специалистам, которыми и являются профессионалы компании “ЭЛКА-Кабель”. Обращайтесь, и мы поможем Вам создать электробезопасностное помещения.
| № | Число жил, сечение мм. Кабеля (провода) |
Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: |
Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ |
|||||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет. тр. Ду |
в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 |
|||||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 |
||||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 | |||||||||
5 шагов для расчета диаметра кабеля в пучке
18 марта 2020 г.
Новости
Загрузите нашу инфографику по расчету диаметра кабеля в пучке
Один из часто получаемых нами запросов — включить общий диаметр предлагаются индивидуальные кабельные связки. Этот запрос возникает часто, поскольку подрядчикам по электроснабжению необходимо иметь возможность оценить, согласуются ли их планы друг с другом, а приблизительная оценка дает им ощущение, что их первоначальные предположения и расчеты верны, или они хотят добавить небольшой запас. ошибки в стоимости кабелепровода, или если они действительно должны хрустеть числами, чтобы гарантировать, что все соответствует стандартам Национального электротехнического кодекса (NEC).
Как OEM-производитель, перерабатывающий предварительно изготовленную проволоку, мы не производим сами проволоку, и у каждого производителя есть свои допуски по внешнему диаметру для каждого типа оболочки проволоки.
Здесь мы используем средние значения спецификаций производителя, чтобы дать нам возможность оценить внешний диаметр жгута проводов для наших собственных необходимых расчетов, а именно емкости барабана.
Сам расчет является вопросом математики, и с известными данными его можно сформулировать и рассчитать с помощью простых электронных таблиц Excel.
Этот расчет помогает определить, имеет ли запланированный канал правильный размер или нет. Самый простой способ измерить кабельный жгут — использовать небольшой измерительный инструмент, называемый OD-Tape. OD-ленты используются в электротехнике и сантехнике для измерения как длины, так и общего наружного диаметра. Чтобы оценить жгут, отрежьте по одному 3-дюймовому отрезку для каждого проводника в вашем жгуте, склейте их все вместе и используйте рулетку для измерения внешнего диаметра.
Вычисление диаметра может быть таким же простым, как его измерение с использованием более сложного математического подхода.
Вот 5 шагов:
1. Найдите наружный диаметр одной жилы одного из проводов. Это измерение, вероятно, будет в дюймах или миллиметрах.
2. Используйте стандартную формулу для расчета площади поперечного сечения одного провода, используя формулу площади для круга, т.
е. площадь равна квадрату диаметра, умноженному на 3,14 (пи) и деленному на четыре. Например, 2-дюймовый провод будет иметь площадь 3,14 квадратных дюйма, потому что 2 x 2 x 3,14, деленное на 4, = 3,14.
3. Сосчитайте количество проводов в жгуте.
4. Умножьте количество проводов на площадь одного провода. Это даст вам общую площадь. Чтобы продолжить пример, предположим, что у вас есть 30 проводов одинакового размера. Общая площадь составит 94,2 квадратных дюйма (3,14 х 30). Этот пример относится к пучку проводов одинакового размера в пучке. Для составного жгута с несколькими проводниками размера AWG это лишь немного сложнее. Чтобы рассчитать, вы просто выполняете расчеты площади для каждого размера провода, то есть вычисляете площадь одного провода и умножаете ее на количество проводов одинакового размера (так, если № 14 – это 10 проводов, умножьте наружный диаметр на 10; если № 12 равно 20, умножьте OD на 20). Наконец, вы должны сложить все площади вместе, чтобы вычислить общую площадь.
5. Рассчитайте диаметр пучка, используя ту же формулу площади, измененную для определения диаметра: Диаметр = квадратный корень (4 площади / 3,14) В примере: Диаметр = квадратный корень (4 x (94,2 / 3,14) = 4 x 30=120)
Диаметр = квадратный корень (120) Диаметр = 10,95 дюйма
(Обратите внимание, что эти наружные диаметры не являются фактическими наружными диаметрами определенного размера AWG или типа любого данного производителя, и каждый производитель может варьироваться в пределах UL допустимые отклонения)
Пример: составной пучок с различными размерами AWG: 3 x #14 (диаметр 0,140 дюйма) 5 x #12 (диаметром 0,120 дюйма) 1 x #8 (диаметром 0,250 дюйма) )
D = 1,2 В (3 x 1,19² + 5 x 1,40² + 1 x 1,65²)
(1,19²=0,0196 + 1,40²=0,0144 + 1,65²=0,0625)
D = 1,2 В ( 3 x 0,0196 + 5 x 0,0144 + 1 x 0,0625)
D = 1,2 В (0,0588 + 0,0720 + 0,0625)
D = 1,2 В (0,1933) D = 1,2 x 0,4397
D = .5244
С точки зрения производителя, это то, что нам нужно для расчета заполняющей способности барабанов, на которые наматывается кабель.
В полевых условиях подрядчик-электрик должен использовать другие формулы и расчеты для определения коэффициентов заполнения и изменений наружного диаметра для любого заданного радиуса изгиба кабеля. Некоторые кабели сохраняют свою гибкость, другие имеют выталкивания, расширяющие наружный диаметр в одном направлении и сглаживающие его в другом. Всегда полезно просмотреть цифры перед заказом и протягиванием кабеля в конкретный кабелепровод.
Узнайте больше о наших различных конфигурациях кабелей в комплекте.
Разница между диаметром и сечением в кабелях Hi-Fi – Ricable
Как мы неоднократно заявляли в статьях, которые мы публикуем в блоге Ricablea, кабель, особенно Hi-Fi, состоит из многих частей. Проводники, соединители, диэлектрики, экранирование, контакты и так далее и тому подобное. Материалы и геометрия, с помощью которых соединяются компоненты, отличают каждый кабель от любого другого, привнося различные улучшения, нюансы и цвета.
При условии, что система Hi-Fi достаточно показательна, чтобы все это выявить. Каждый персонаж, заполняющий сцену, ведет диалог с другим, мешая и стремясь к результату, который должен быть у всех один: баланса . В связи с этим может быть полезно уточнить разницу между диаметром и сечением в Hi-Fi кабелях.
Разница между диаметром проводника и поперечным сечением в кабелях Hi-Fi
Все компоненты кабеля важны, особенно если кабель подключается к оборудованию, предназначенному для высококачественного воспроизведения аудио и видео. Некоторые из них, однако, действительно важны, говорим ли мы о тонком кабеле или Netzkabel нашей стиральной машины. Давайте подумаем о проводнике. Это не что иное, как материал, который проводит электрический ток по кабелю. Итак, если правда, что каждая часть важна, то здесь мы имеем дело с одним из центральных элементов.
Одной из наиболее частых неопределенностей наших клиентов при ознакомлении с техническими характеристиками кабеля Ricable является разница между диаметром и поперечным сечением кабеля .
Начнем с одного аспекта: первое значение измеряется в миллиметрах, второе — в квадратных миллиметрах. Таким образом, первое — это длина, второе — площадь. Давайте теперь представим, что мы разрезаем какой-то электрический кабель и он находится перед нами. Мы увидим проводник (или проводники) и вокруг него изоляционный материал. Проводник, будучи цилиндрическим, будет образовывать круг.
Диаметр этого круга равен диаметру проводника, а площадь круга называется поперечным сечением проводника. Таким образом, поперечное сечение представляет собой площадь , выраженную в квадратных миллиметрах, образованную медными проводами, проходящими через изоляционную оболочку. Это значение особенно важно, поскольку оно связано со способностью кабеля проводить ток или сигнал.
Почему поперечное сечение используется для измерения проводников?
На данный момент возникает вопрос, почему для измерения проводников используется поперечное сечение, а не диаметр? Сечение, составляющее площадь проводника, указывает пространство, в котором проходят через него медные провода.
Здесь так много переменных: диаметр жил, материал жил, уровень чистоты меди и многое другое. Но в целом по можно сказать, что кабель с большим сечением сможет пропускать и больший ток.
Здесь может возникнуть вопрос: почему пряди вместо этого обозначаются диаметром? Плохая новость заключается в том, что ответ не прост; хорошая новость в том, что мы уже давали ее вам несколько статей назад — наши самые преданные клиенты ее помнят. Мы имеем в виду скин-эффект, который мы обсуждали в статье, с которой мы открыли этот блог. Те, кто хочет разобраться в этом более подробно, могут сделать это, нажав на статью, на которую только что была дана ссылка. Но, короче говоря, аргумент состоит в том, что звуковой сигнал не просто проходит внутри нити. Наоборот, как низковольтный электрический сигнал, он также и в особенности проходит по проводящей поверхности каждой отдельной жилы. Причина, по которой диаметр имеет первостепенное значение. Также важным, но в данном случае при установке, является внешний диаметр всего кабеля, чтобы увидеть, сможем ли мы провести его через кабелепровод и мебель.
Как рассчитывается диаметр проводника по площади поперечного сечения?
Если вы хотите рассчитать диаметр проводника по площади поперечного сечения, вам поможет простая геометрическая формула:
d = A / Π = √ = x2
Допустим, у нас есть сечение 5 кв мм. Чтобы найти диаметр, нужно разделить это значение на Пи (3.14). Результат 1,59. Квадратный корень из 1,59 равен 1,26, что при умножении на два становится 2,52. Диаметр проводника сечением 5 кв мм равен 2,52 мм. В Интернете можно найти инструменты, позволяющие выполнять эти и другие вычисления быстро , например You Can Do!.
Важность технических характеристик кабелей Hi-Fi
На каждой странице продукта каждого кабеля Ricable вы можете найти исчерпывающую таблицу для просмотра , полную технических данных, таких как емкость, прочность, внешний диаметр, геометрия и другие характеристики. Производителю кабеля сложно предоставить столько подробностей своим клиентам, и тот факт, что многие ценят эту прозрачность, особенно лестен для нас.
