Как правильно держать паяльник: основы и тонкости пайки своими руками

Основы пайки – как правильно паять паяльником

Базовые принципы пайки намного легче, чем вы думаете. В этой статье вы узнаете, как правильно паять и что нужно, чтобы припаять провод к плате. Этот навык пригодится при пайке электросхем.

Шаг 1: Припой

Что нужно для паяния проводов? В простейшей робототехнике используется в основном трубчатый припой 0,8 мм 60/40. Можно использовать припой и другого диаметра, чуть больше или чуть меньше. Однако соотношение олова и свинца должно быть 60/40.

Так как в припое содержится свинец, примите меры предосторожности:

1. Всегда мойте руки с мылом после использования припоя, чтобы смыть все остатки свинца.
2. Не прикасайтесь к глазам и слизистым покровам во избежание попадания на них свинца.

Шаг 2: Включаем паяльник

Прежде чем приступить к пайке, включите паяльник и дайте ему нагреться до нужной температуры. Если у вашего прибора есть регулятор температуры, выставьте его на 300-350°С, в этом диапазоне происходит пайка большинства сплавов.

Если ваш паяльник не обладает возможностью регулировать температуру, просто дайте ему нагреться в течение пяти минут, а затем можете попробовать паять.

Шаг 3: Учимся держать ручку

Всегда держитесь за изолированную рукоятку! Металлическое жало чрезвычайно горячее, и прикосновение к нему вызовет тяжелые ожоги.

Очень часто рекомендуют держать ручку паяльника как ложку, однако мне удобнее держать ее как пишущую ручку. Попробуйте сами и решите, как вам удобнее.

Шаг 4: Всегда ставьте паяльник на подставку

Всегда ставьте прибор на подставку, если вы закончили работать с ним на данный момент.

Просто отложенный в сторону паяльник может стать причиной катастрофы, поэтому возьмите себе за правило всегда возвращать его на подставку.

Поскольку вы собрались творить, а не разрушать, приучите себя всегда быть на чеку во время работы с паяльником, вплоть до его полного остывания. И никогда не отвлекайтесь, если держите паяльник в руке.

Шаг 5: Лужение наконечника

Если вы используете новый прибор, вам нужно будет покрыть тонким слоем олова – залудить его.

Шаг 6: Оголяем провода

Чтобы спаять провода вместе нужно сначала снять с них изоляцию.

Шаг 7: Скручиваем провода

Оголенные концы двух проводов скрутите вместе.

Шаг 8: Припой

Прикоснитесь жалом к скрутке, чтобы провода нагрелись. Прижимайте припой к скрутке до тех пор, пока он не расплавится, и они не спаяются вместе. Как только припой и провода сплавятся вместе, уберите припой и паяльник.

Шаг 9: Отрезаем лишнее

Отрежьте лишнюю длину спаянной скрутки. Вам нужно лишь основание паяного соединения, где два провода становятся единым целым.

Шаг 10: Чистим паяльник

Теперь вы знаете как правильно пользоваться паяльником, и помните, что после любой пайки жало нужно почистить. Для этого просто проведите жалом по специальной чистящей подушке. Если у вас ее нет, воспользуйтесь слегка влажной губкой.

Как пользоваться паяльником: ликбез по правильной пайке

Чтобы начать, нужно определиться, какой паяльник у вас. Наиболее распространены стержневые и импульсные паяльники (пистолеты), поэтому в этой статье больше внимания будет уделено им.

Содержание

• 1 Чем отличается стержневой паяльник от импульсного: принцип работы
• 2 Подготавливаем всё необходимое
• 3 Как правильно паять
• 4 Меры предосторожности
• 5 Заключение

Чем отличается стержневой паяльник от импульсного: принцип работы

Стержневой паяльник называется так потому, что он выглядит как стержень или ручка для письма. Держится он так же, как и ручка, но не у основания стержня, за рукоятку. Чаще всего рукоятка деревянная, пластиковая или резиновая. Реже встречаются паяльники с керамической рукояткой.

Ни в коем случае нельзя держаться за металлические части, потому что во время работы они нагреваются. Многие допускают ошибку, хватая паяльник возле жала (рабочая часть на конце стержня). Заканчивается это ожогами. Поэтому второй раз такую ошибку не совершают, хотя случаи были.

С паяльником-пистолетом проще разобраться. Его нужно держать за пистолетную рукоятку.

Отличаются два этих паяльника типом нагрева. Стержневой греется всё время после включения в розетку. А импульсный греется только тогда, когда зажат курок. У большинства моделей импульсных паяльников под жалом есть лампочка, которая подсвечивает детали схем.

Подготавливаем всё необходимое

Всё начинается с подготовки рабочего места и инструментов. Уберите со стола всё лишнее и включите свет. Понадобятся: паяльник, припой (олово или свинец), флюс (канифоль), пинцет или плоскогубцы и губка.

Олово и его сплавы считаются легкоплавким припоем, а свинец – тугоплавким. Хотя тут всё зависит от сплава. Если вы купили паяльник мощностью от 5 до 40 Вт, используйте легкоплавкий припой.

Припой нужен для того, чтобы соединять между собой элементы цепи. Но нужно не просто накапать его на место пайки, а убедиться, что припой попал в зазоры между контактами. Тогда получается более высокая проводимость и прочность.

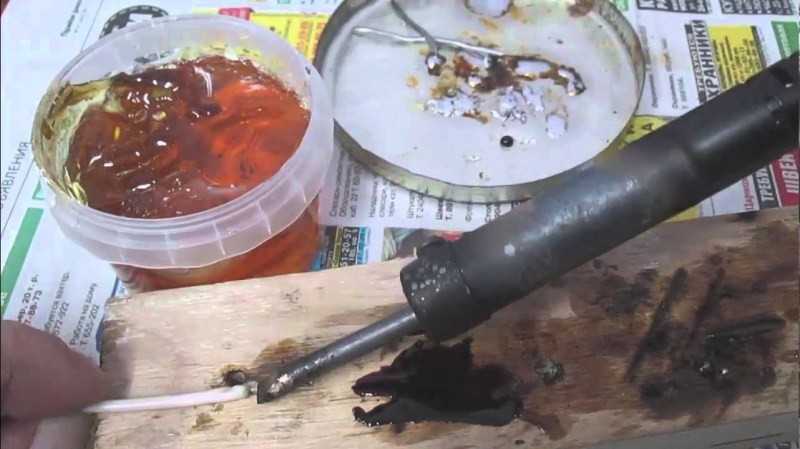

Канифоль нужна для того, чтобы предотвратить окисление металлов, изолировав их от кислорода. Новички, кстати, могут использовать припой уже с добавлением канифоли.

Включите паяльник и подождите пару минут, пока жало не разогреется. Затем нанесите на него немного припоя и флюса. Губку смочите водой и протрите жало. Так паяльник очищается от старого, окислившегося припоя.

Во время пайки придётся периодически повторять эту процедуру. Только не держите мокрую губку на жале слишком долго – паяльник остынет, и придётся начинать сначала.

Как правильно паять

Теперь, когда всё готово, можно приступать. Будет лучше, если вы сначала потренируетесь на чём-нибудь, перед тем, как начать паять то, что вы хотите.

Новичкам советуют начать с такого упражнения:

Берём кусок провода и делим его на 12 одинаковых кусков. Затем спаиваем концы между собой, чтобы получился куб. Куски провода должны быть голыми (можете взять уже голый провод или просто снять изоляцию). Брать их можно исключительно плоскогубцами или пинцетом.

Это поможет вам привыкнуть никогда не брать детали голыми руками и сохранять их в неподвижном состоянии, пока контакт не остынет.

После того, как ваш куб будет готов, возьмите его в ладонь и сожмите. Ни один контакт не должен разойтись. Если он всё-таки разошёлся, повторите упражнение ещё раз.

Когда вы наловчитесь соединять элементы, можете попробовать заняться лужением. Для этого возьмите кусок текстолита, и попробуйте провести на нём дорожки. Не обязательно перед этим как-то обрабатывать текстолит. Без обработки даже лучше – это научит вас контролировать процесс.

Современные платы очень маленькие, поэтому лужением нужно заниматься под микроскопом. Иначе вы просто выйдите за края дорожки. После пары попыток лужения обычная пайка покажется вам детским садом.

Также нужно немного потренироваться с изолированными проводами. Например, вы решили починить наушники. Там используются многожильные провода. Каждая жилка отдельно изолирована, не считая общей изоляции. И чтобы был хоть какой-то контакт, нужно снять изоляцию.

Делать это вручную долго и неудобно, но можно использовать паяльник. Возьмите немного припоя, а потом нанесите его на конец провода. Изоляция должна сгореть. Делайте это так, чтобы концы получились не слишком длинными. При этом припой должен полностью их обволакивать, чтобы контакт был везде.

Старайтесь аккуратно наносить припой, чтобы не задеть другие элементы цепи. Особенно, если паяете что-нибудь на печатной плате. В идеале припоя и канифоли должно быть минимальное количество. Как говорил Антуан де Сент-Экзюпери: «совершенство достигается не тогда, когда уже нечего прибавить, но когда уже ничего нельзя отнять».

Меры предосторожности

Это самая важная часть, с которой следовало бы начать. Некоторые пункты действительно упоминались на протяжении статьи – здесь они будут расписаны более подробно. Плюс другие правила.

• Паяльник держать строго за рукоятку.
• Детали брать исключительно плоскогубцами либо пинцетом. Так вы спасёте не только себя, но и детали, потому что на ваших пальцах могут быть кожные выделения (жир или пот) или статическое электричество.
• Не смотрите на плату под прямым углом. Тут дело не только в зрении, но и в парах припоя и флюса. Пары поднимаются вверх, и если вы будете их вдыхать, можете заработать заболевание дыхательных путей. Можете купить или сделать самодельную вытяжку – достаточно взять кулер от компьютера на 12 вольт и источник питания.
• Проветривайте помещение, в котором паяете. Пары могут въедаться в мебель или одежду. Поэтому лучше не паять в спальне, детской или кухне. Если места в квартире нет, выделите себе уголок у окна.

Это были несколько элементарных правил, которые нужно соблюдать всегда.

Заключение

Знаний, которые вы получили в этой статье, хватит, чтобы научиться паять. Для мелкого бытового ремонта этого хватит. Дальше вы сможете самостоятельно самообучаться путём проб и ошибок.

Как держать паяльник

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Для успешного выполнения любых задач по пайке вам понадобится паяльник. Но прежде чем вы сможете приступить к выполнению своих обязанностей по пайке, жизненно важно сначала усовершенствовать навыки использования этого инструмента. Одна из первых вещей, которым вам нужно научиться, это как держать паяльник.

Как пользоваться паяльником

Пожалуйста, включите JavaScript

Как пользоваться паяльником

Содержание:

1. Как держать паяльник?
2. Проекты, которые можно выполнять с помощью паяльника
3. Меры безопасности, которые необходимо соблюдать при обращении с паяльником
4. Заключение

Хотя это может показаться простым, большинство людей обычно не делают этого должным образом. В результате увеличивается вероятность травм. Если вы не хотите ставить под угрозу свое благополучие, но не знаете, с чего начать, вам повезло, так как вот подробное руководство о том, как держать паяльник.

Как держать паяльник?

При выполнении паяльных работ необходимо правильно держать паяльник, чтобы не подвергать себя возможной опасности. Вот схема того, как лучше всего держать паяльник.

• Всегда держите паяльник близко к основанию ручки, как ручку. При этом представьте, что вы что-то записываете, но ни в коем случае не прикасайтесь к горячему жалом паяльника.
• Поместите жало паяльника на жала, которые необходимо создать. При этом убедитесь, что он соприкасается как с гусеницей, так и с ведущим компонентом. Вы должны продолжать удерживать наконечник в этом положении в течение длительного времени.
• Добавьте немного припоя на стык и убедитесь, что он плавно течет по направляющей плюс, в результате чего создается форма, напоминающая вулкан. Не наносите на это соединение припой вместо железа.
• Выньте припой, а затем утюг, удерживая соединение неподвижно. Вы должны сделать это, чтобы дать соединению пару секунд остыть, прежде чем перемещать печатную плату.
• Внимательно осмотрите соединение, чтобы убедиться, что оно имеет блестящую форму «вулкана». Если вы не видите эту форму, повторно нагрейте соединение, а затем добавьте больше припоя. При этом убедитесь, что дорожка и вывод полностью нагреты перед нанесением припоя.

Проекты, которые можно выполнять с помощью паяльника

Теперь, когда вы знаете, как лучше держать паяльник, в каких проектах можно использовать этот инструмент? Вот краткое описание некоторых задач, которые вы можете выполнять с помощью паяльника.

Пайка металлических желобов

Вы можете использовать паяльник для пайки металлических желобов в вашем доме. При этом вы должны следовать той же процедуре, за которой следуют кровельщики, чтобы создать постоянное и герметичное паяное соединение.

Пайка для обеспечения непрерывности электрического соединения

Если вы электрик, паяльник — это полезный инструмент, который поможет вам припаивать сращиваемые провода при выполнении электромонтажных работ в коммерческих или жилых помещениях. Вы также можете использовать паяльник для присоединения проводов к электрическим клеммам на панелях управления или в электрических гаджетах. Вы также можете использовать паяльник, чтобы обеспечить целостность цепи на печатной плате.

Пайка для ремонта автомобилей

Паяльник полезен при скреплении соединений, сглаживании шероховатых поверхностей и заполнении неровных полостей: он также полезен при заделке отверстий, лужении краев металлического листа и при ремонте кузова автомобиля. без кузовного ремонта.

Паяльные мозаики и витражи

Вы также можете использовать паяльник для пайки витражей и мозаики. Если в прошлом при изготовлении витражей и мозаичных скульптур использовался свинцовый припой, то теперь это изменилось, поскольку в настоящее время предпочтение отдается бессвинцовым припоям.

Используемый вами паяльник должен иметь мощность не менее 100 Вт. Вам также необходимо иметь другие важные принадлежности для успешного выполнения задач пайки, в том числе стеклорез, защитные очки, медную ленту, шлифовальную машину для стекла, твердую деревянную рабочую поверхность, а также плоскогубцы.

Во время сантехнических работ

Паяльник также полезен при соединении медных водопроводных труб бессвинцовым припоем. Обычно это происходит при работе в ограниченном пространстве, где использование паяльной горелки может оказаться затруднительным.

Вакуумные трубки для пайки

Паяльник также является полезным инструментом для создания герметика на трубках вакуумных переключателей, которые изолируют части вашего дома, используя как керамические, так и металлические соединения. Например, вы можете припаять медные детали к керамическим, не нарушая целостность трубки.

Вы также можете поместить серебряный оловянный припой на сборную трубку вакуумного переключателя, создав гофрированное кольцо с крышкой, которая создает воздухонепроницаемый вакуум на плате, где закреплена трубка.

Меры безопасности, которые необходимо соблюдать при удерживании паяльника

Крайне важно соблюдать некоторые меры безопасности при удерживании паяльника, иначе вы рискуете пораниться. Меры, которые вы должны соблюдать:

• Работать в хорошо проветриваемом помещении, так как флюс при горении выделяет ядовитые пары.
• Перед использованием этого инструмента обязательно ознакомьтесь с предупреждениями об охране здоровья и безопасности, указанными в руководстве пользователя паяльника. Делая это, вы лучше понимаете, как лучше всего использовать этот инструмент при пайке.
• Всегда надевайте соответствующее защитное снаряжение, когда держите припой. Это включает в себя свободную одежду, защитные перчатки и защитные очки, не забудьте снять все украшения.
• Если паяльник выскользнет из рук, ни в коем случае не пытайтесь схватить его, так как он очень горячий, что может привести к серьезной травме. Вместо этого вы должны сохранять хладнокровие и собирать его за ручку.
• Мойте руки после каждого использования паяльника.
• Держите поблизости холодную воду или лед, чтобы сразу положить их на припои, которые случайно обгорели. Это помогает предотвратить непреднамеренное вытекание припоя, который обычно очень горячий, и обжечь вас.
• Никогда не припаивайте провода или цепи под напряжением, так как это может привести к поражению электрическим током.
• Держите паяльник всегда выключенным, когда вы им не пользуетесь.
• Обязательно ставьте паяльник на подставку, когда вы им не пользуетесь.

Заключение

Чтобы эффективно пользоваться паяльником, важно правильно его держать. В противном случае вы рискуете навредить себе, а это последнее, чего вы хотите для своего здоровья.

Если вы понятия не имели, как это сделать, прочитав эту подробную статью, вы получите руководство по использованию паяльника. Имея это в виду, теперь вы всегда сможете эффективно и безопасно использовать паяльник.

Как держать паяльник? Руководство для начинающих

При пайке двух проводов очень важно знать, как держать паяльник. Если вы неправильно держите инструмент, то есть большая вероятность того, что ваши соединения разорвутся или возникнет короткое замыкание.

Эта статья научит вас правильно держать и использовать паяльник для начинающих, которым нужны рекомендации!

Содержание

Как лучше всего держать паяльник?

Во избежание травм держите паяльник таким образом, чтобы он не упал. Используйте это руководство о том, как держать паяльник:

• Держите паяльник как ручку. Убедитесь, что вы не касаетесь горячей части.
• Чтобы что-то паять, нужно использовать паяльник. Он должен касаться как дорожки, так и поводка. Вы можете делать это в течение длительного времени, но убедитесь, что он всегда касается обеих частей.
• Добавьте немного припоя на конец каждого провода и убедитесь, что он свободно течет по дорожке. Убедитесь, что припой имеет форму вулкана, а не только в одной точке.
• При удалении соединения необходимо удалить припой и железо. Это дает доске время остыть, прежде чем вы ее переместите.
• Внимательно осмотрите сустав на предмет формы вулкана. Если вы его видите, то нанесите на него больше припоя. Затем убедитесь, что дорожка и вывод нагреты, прежде чем наносить на них припой.
• Вам необходимо приобрести силиконовый коврик для пайки для защиты рабочего стола от ожогов и припоя

Проекты, которые можно выполнить с помощью паяльника

Существует множество проектов, которые можно выполнить с помощью паяльника, в том числе:

• Подключение проводов к печатной плате.
• Создание домиков или фонарей путем плавления старых ручек и зубных щеток. Это называется «перепрофилированием», потому что оно снова превращает что-то бесполезное во что-то функциональное!
• Витражи и мозаику можно паять паяльником. В припое есть свинец, но использовать его не рекомендуется, так как он больше не используется.
  Было бы неплохо, если бы у вас был паяльник мощностью 100 Вт или больше, защитные очки, медная лента и плоскогубцы.
• Изготовление серьги из двух скрепок. Используйте перепрофилированный учебник по проволоке для этой идеи ремесла, если хотите. Вы также можете сделать соответствующие ожерелья или браслеты!
• Пайка — еще один метод соединения медных труб, позволяющий избежать использования свинца. При соединении медных водопроводных труб между собой я обычно использую паяльник вместо паяльной горелки, так как он проще в использовании и удобнее.
• Паяльник — это инструмент, который можно использовать для соединения предметов, сглаживания шероховатых поверхностей и заполнения неровных полостей. Его нужно использовать не только для кузовного ремонта.
• Можно паять желоба паяльником. Кровельщики используют это, чтобы сделать постоянное и герметичное соединение.
• Если вы электрик, вам может пригодиться паяльник. Вы можете использовать паяльник для соединения проводов во время работы.
  Иногда вы будете использовать паяльник для присоединения проводов к клеммам панели управления или электрическим компонентам на печатной плате.
• Научитесь паять медные трубы, чтобы создавать новые предметы, такие как подставки для украшений или другие предметы декора в доме. Переделайте один из этих предметов, одновременно изучая пайку!

При использовании паяльника соблюдайте следующие меры предосторожности

Во избежание травм важно соблюдать эти меры предосторожности при использовании паяльника.

Пожалуйста, не прикасайтесь к кончику паяльника, пока не выпустите из него все тепло. Это может привести к серьезным ожогам, которых лучше избегать, подождав, пока он остынет, прежде чем прикасаться к нему или перемещать его!

Никогда не нажимайте горячим инструментом слишком сильно на какую-либо поверхность. Вы можете обжечься и повредить чувствительные материалы, такие как печатные платы! Работая над головой с этим устройством, будьте уверены, зная, что кто-то другой отключит источник питания, если это необходимо (и всегда используйте удлинитель во время пайки). Если вы оставите что-то подключенным во время хранения, могут возникнуть короткие замыкания, которые могут вызвать пожар, если их не проверить!

Если вы собираетесь паять провод, то сначала наденьте перчатки. Это предотвратит нагревание рук утюгом и причинение травм или дискомфорта, а также уменьшит их потливость после работы с этим устройством в течение некоторого времени! Затем, закончив спаивание проводов, убедитесь, что вы безопасно удалили его, позволив всему его теплу рассеяться, прежде чем прикасаться к нему голыми пальцами (или в перчатках). Наконец, никогда не оставляйте включенными электроприборы, если вы не планируете использовать их сразу же; большинство пожаров возникает из-за того, что кто-то оставляет включенным электроприбор, когда никого нет дома или спит!

Наконец, работайте только в соответствии со спецификациями производителя для вашего утюга и никогда не пытайтесь ремонтировать, не зная заранее, какие инструменты и материалы могут потребоваться. Если есть проблема, позвоните в сервис или отдайте утюг тому, кто поможет вам починить его с помощью профессионального оборудования.

Видео по теме: Ускоренный курс пайки – основные приемы, советы и рекомендации!

[embedyt]https://www.youtube.com/watch?v=6rmErwU5E-k&width=500&height=350[/embedyt]

Final Words

В заключение хочу сказать, что пайка — полезный и увлекательный навык, который можно использовать для многих целей. Тем не менее, при использовании этого инструмента важно всегда соблюдать меры предосторожности — как для себя, так и для окружающих, которые могут пострадать, если что-то пойдет не так.

Пожалуйста, не стесняйтесь оставлять любые комментарии или вопросы ниже! Спасибо за прочтение и удачной пайки 🙂
