Как подключить розетку правильно, инструкция шаг за шагом, фото, видео

Любой хозяин квартиры рано или поздно сталкивается с необходимостью установки или замены розетки. Речь может идти о старом доме, где требуется произвести замену, или о новостройке, в которой, например, недостаточно количества гнёзд. Далее в статье будет приведена поэтапная инструкция установки розетки, особенности при установке в зависимости от материала стен и конкретной комнаты в квартире, а также приведена информация о подключении при разных вариантах проводки.

Инструкция по подключению розетки

Для начала рассмотрим устройство современной розетки. Рамка является съёмным элементом, устанавливается после монтажа всей конструкции. Также на розетке имеются контактные и распорные винты. Первые служат для надёжного соединения жил проводов в клеммах, а последние для крепления самого механизма в подрозетнике либо нише. Важно отметить, что существует два типа розеток: с контактом заземления и без него. Большинство розеток сконструированы по первому типу. Розетка имеет три контакта (фазный, нулевой и контакт заземления) для подключения жил проводов. По обеим сторонам розетки имеются винтовые контакты, предназначенные для соединения с фазной и нулевой жилами проводов. При этом не важно, к какому контакту подключать ноль, а к какому фазу. Средний контакт необходим как раз для подключения контакта заземления. Крайние винты по обеим сторонам являются распорными, т.е. служат для закрепления розетки в подрозетнике. Для установки необходимо выбрать место, где имеется проводка и электрический ток. Для подключения розетки потребуются следующие инструменты: 1. Кусачки. 2. Плоскогубцы. 3. Отвертка. 4. Карандаш. 5. Нож. 6. Уровень. Так же потребуется сама розетка и подрозетник. Первым делом следует отключить электричество: необходимо выключить автомат в коридоре, либо выкрутить пробки. Удостовериться в отсутствии напряжения следует с помощью индикаторной отвёртки. Проверить следует оба провода. Далее откручиваются клеммные винты и зачищаются провода.

Зачистить необходимо порядка 7-10 мм. Сами провода должны выступать из стены на 50-80 мм. Зачищенные провода подключаются к верхнему торцу розетки и прижимаются пластиной с помощью клеммных винтов. Примерно 2-3 мм. зачищенного провода должно выглядывать из контакта. Также необходимо проверить плотность зажима, несильно дёрнув провода на себя. Отдельно следует отметить то, как определить провод заземления (если он есть). В современной электропроводке провод заземления имеет жёлтый цвет в зелёную полоску. В случаях, когда провода имеют одинаковый цвет, необходимо воспользоваться мегомметром. Провод заземления имеет мощность ниже 220 вольт. После установки проводов остаётся только закрепить саму конструкцию в нише. Это делает с помощью распорных винтов, которые приводят в движение внешние лапки. В итоговом варианте лапки должны упереться в края ниши, тем самым зафиксировав положение самой конструкции. После этого рекомендуется включить напряжение и проверить работу розетки, например, с помощью индикаторной отвёртки.

В том случае, если фиксируется напряжение – розетка установлена правильно. Можно установить рамку и пользоваться розеткой в быту. Наглядно ознакомиться с различными вариантами установки розеток можно в следующем видео:

Установка розетки с 2-3 гнёздами

Случается так, что в одном месте требуется установить розетку не с одним, а с несколькими гнёздами. Существует два варианта двойных розеток: стационарный и собранный. В стационарной имеются контакты с зажимами (токопроводящими пластинами), к которым и следует присоединить провода напряжения. При этом важно присоединить контакты правильно, как указано ниже. Что касается собранных розеток, то речь идёт о расположенных рядом одинарных розетках. Как правило, к сети подключается одна из розеток, а ко второй проводится перемычка. Делается это с помощью дополнительных проводов как указано ниже.

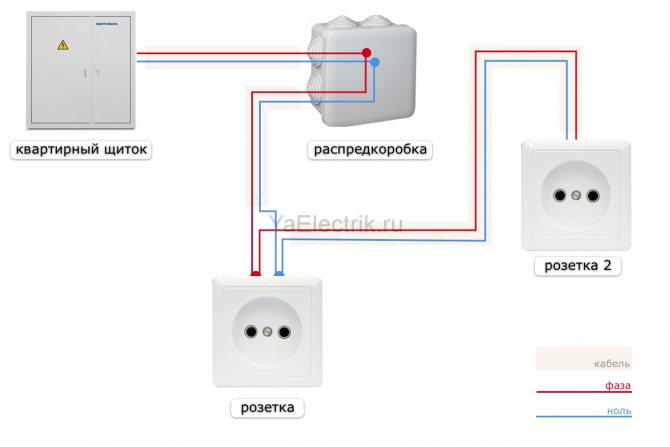

Параллельная и последовательная установки

Вообще розетки, расположенные рядом друг с другом, могут быть соединены одним из двух способов: последовательным либо параллельным. Электриками рекомендуется использование последнего способа. Чем это объясняется? Прежде всего, отметим, что все розетки одной группы присоединены по идентичной схеме, а именно по параллельной. Однако осуществляется параллельное соединение двумя вышеназванными способами (параллельным или последовательным). Параллельный способ отлично проиллюстрирован ниже. При данном подключении обеспечивается независимость питания каждой розетки. Напряжение всегда равномерно в каждой из них, в отличие от последовательного подключения. Однако последовательное соединение отличается экономным режимом энергопотребления. Схема последовательного подключения приведена ниже. Однако и применять данную схему следует лишь в тех случаях, когда крайние розетки будут использоваться редко и для маломощных приборов. Название данного способа говорит само за себя – напряжение идёт последовательно от первой розетки до последней. При этом источник напряжения один. При использовании большинства розеток в цепи повышается напряжение на электроприборы и происходит нагрев самих розеток.

Также в случае выхода из строя первой розетки все последующие также не будут функционировать.

Особенности установки розеток при различных типах проводки

Разобравшись с этапами типичной установки розетки, необходимо остановиться на особенностях проводки. Существует два типа электропроводки: открытая и скрытая. Скрытая проводка используется в большинстве многоквартирных домов и особенности установки розетки при данной проводке были рассмотрены выше. Открытая же прокладывается вдоль стен, пола и потолка, крепится с помощью скоб, изоляторов и т.п. Чаще всего данную проводку используют в деревянных зданиях, поскольку она снижает риск возникновения пожара. Особенность подключения розетки при данной проводке заключается в следующем. Во-первых, необходимо установить подрозетник, прикрепив его к стене либо с помощью дюбелей, либо с помощью шурупов (зависит от материала стены). Далее в подрозетник устанавливается сама розетка. Лишь затем к клеммам розетки крепятся концы проводки.

Общий вид розетки при открытой проводке указан ниже.

При установке в ванной на кухне

Отдельно следует отметить особенности при установке розеток в ванной комнате и на кухне. Это важно, поскольку до 1996 года существовал официальный запрет на установку розеток в ванной. Установка розетки происходит стандартным способом, однако в целях безопасности следует соблюдать следующие нормы:

Обязательное наличие провода заземления
Подключение требуется осуществлять через УЗО (устройство защитного отключения).
Рекомендована скрытая прокладка электропроводки. В случае открытой прокладки требуется тщательная изоляция места соединения.
Расстояние между розеткой и заземленным элементом сантехнического оборудования должно составлять не менее 60 см.
Расстояние между розеткой и душевой кабиной (закрытой) также должно превышать 60 см.
Розетки должны располагаться на высоте свыше 130 см. от уровня пола.

Требований к установке розеток на кухне значительно меньше. Ключевые сводятся к следующему. Во-первых, при установке розетки на кухне рекомендуется устанавливать выключатели.
Во-вторых, рекомендуется располагать розетки на расстоянии менее метра от прибора электропотребления.

В-третьих, розетку для электрической вытяжки рекомендуется устанавливать под потолком.
В-четвёртых, розетки не следует устанавливать рядом с газовой плитой или раковиной.
Наконец, при монтаже важно точно знать схемы газопровода и водопровода.

Таким образом, самостоятельная установка розеток дома в целом не требует специальных навыков и образования. Важно лишь следовать вышеописанным рекомендациям и требованиям. Тем не менее, в случае первого опыта работы с электропроводкой рекомендуется обратиться за помощью к специалистам или ознакомиться с несколькими обучающими видео.

Как правильно установить и подключить розетку для интернета

Данная процедура характеризуется наличием этапов, что отсутствуют в ходе подключения аналогичных устройств, не связанных с сетью. Ключевой причиной этому является вариация сетевого кабеля, выполненного в виде витой пары и подключаемого штекера (8Р8С). Указанные факторы привели к потребности в розетках, конструкция которых совершенно отличается от устройств, предназначенных для подключения телевизора, холодильника, зарядного устройства и т.д. Дополнительно, помимо конструкционных расхождений, имеются и те, что связаны непосредственно с технологией подключения.

Производители розеток столкнулись с довольно сложной задачей. Требовалось разработать универсальное устройство, к которому можно подключить 8-жильный кабель, состоящий из 4-х пар проводов разного цвета. Дополнительно, предусматривалось наличие гнезда для штекера 8Р8С. Разработчики устройства приложили максимум усилий, чтобы процесс установки и подключения был лишен даже малейших сложностей, и в конечном итоге добились намеченной цели. Теперь каждому пользователю под силу самостоятельно выполнить все этапы работ, не обращаясь за помощью к специалистам.

Такой ход позволит сэкономить время и деньги.

В данной статье и пойдет речь об особенностях компьютерной розетки на примере устройства «Werkel».

Розетка для компьютера

Универсальная конструкция данного прибора делает его подходящим под некоторые позиции и серии электроустановочных видов оборудования бренда «Веркель».

Этапы установки розетки

1.Первоначально необходимо проложить кабель. В том месте, где будет помещена розетка, надо сделать соответствующую ее размеру нишу. Поэтому, заранее стоит позаботиться о наличии перфоратора. Он понадобится и в процессе штробления стены. Затем выполняется прокладка кабеля, а его свободный конец выводится сквозь нишу.

2.Требуется повернуть по траектории движения часовой стрелки фиксатор и отсоединить крышку, что находится на тыльной стороне компьютерной розетки. По времени этот процесс занимает считанные минуты.

3.Нужно вставить кабель через центр крышки в направлении от фиксатора. Затем с кабеля удаляется наружная оболочка, и попарно соединяются провода.

На заметку!

Преимущественно, 8-жильный кабель содержит 4 белые с разноцветными вкраплениями жилы, а каждая из оставшихся имеет свой цвет. Необходимо комбинировать провода таким образом, чтобы цвет прожилки белой жилы совпадал с цветом второго провода.

4.Следует внимательно рассмотреть заднюю крышку, чтобы найти пазы на торцах, в которые после будут уложены провода. Наличие цветных наклеек на торцах поможет ориентироваться в вопросе, куда какую жилу провести.

Не стоит забывать о наличии двух стандартов схем подключения – «А» и «В». Большинство специалистов в данной области с целью подключения в интернет рекомендуют применять схему «В». На сегодняшний день в сетевых устройствах «Werkel» предусмотрено наличие функции распознавания схемы, что существенно облегчает и ускоряет рабочий процесс.

При установке задней крышки надо найти паз и шип, находящиеся по разные ее стороны. Аналогичные элементы имеются и на корпусе розетки. Поэтому необходимо подносить крышку зеркально относительно корпусу, чтобы исключить ошибку в процессе установки. После требуется повернуть против часовой стрелки фиксатор.

Особенности процесса подключения

Данный этап практически не имеет ничего общего с подключением розеток прочих типов. В первую очередь это связано с конструкцией интернетовской розетки, контакты которой выполнены в виде 2-х остроконечных пластин. Наименьшим расстоянием между ними является диаметр провода витой пары. Провод надежно фиксируется, а жила остается неповрежденной. После наблюдается надежный контакт.

Как только задняя крышка утапливается в розетку, в то же время пластины защемляют провода. Иными словами – наблюдается мгновенное подключение. Удостоверившись, что провода соединены правильно, необходимо аккуратно подрезать торчащие концы.

Когда все ранее указанные действия были выполнены безошибочно, то на финальном этапе требуется поместить устройство в готовую нишу либо подрозетник. Затем необходимо установить крышку с лицевой стороны.

На сегодняшний день существует довольно большой модельный ряд компьютерных розеток. Они могут отличаться между собой размером, строением, но схема подключения для всех экземпляров одинаковая.

Хотелось бы акцентировать внимание читателей этой статьи на момент, когда кабельная сеть для интернета уже проложенная, но провайдер при этом еще не подключен. В таком случае следует обязательно проинформировать провайдера относительно типа схемы, согласно которой выполнялось подключение розеток в доме пользователя. Такой ход позволит избежать разбирательств в дальнейшем.

Ознакомившись с содержанием данной статьи, каждый пользователь сможет без видимых затруднений подключить интернетовскую розетку. Вышеописанная технология является довольно практичной. Ее успешно можно задействовать не только к розеткам «Веркель», но и практически ко всем современным типам аналогичных устройств.
