Как установить электросчетчик в гараже: инструкция, рекомендации

Когда возникает необходимость проведения электричества в гаражное помещение, встает вопрос учета энергии. Зачастую гаражники предпочитают делать все самостоятельно, однако любые работы с электричеством требуют особого внимания, аккуратности и соблюдения норм техники безопасности. Сегодня мы узнаем, как установить электросчетчик в гараж своими руками, чтобы потом никаких сложностей с электроснабжением не было.

Важное условие установки

Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.

Вот по каким поводам надо приступать к замене счетчика.

• Срок поверки уже закончился (он составляет 16 лет).
• Старое устройство испорчено.
• Класс точности ниже допустимого.
• Мощность потребления увеличилась, а счетчик на нее уже не рассчитан.
• Энергопотребление приходится разделять между разными пользователями. Такое возможно в гараже на несколько машиномест.
• Возникла необходимость использования двух тарифной схемы электроснабжения.
• Надо перенести прибор учета в другое место.

Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.

Расположение клемм

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.

Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно. Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

• Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
• Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N. В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Что важно учесть при выборе счетчика

Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.

1. Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже. Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность.
2. Метод крепления должен подходить для вашего электрощитка.
3. Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз. Правда, однофазное устройство можно без проблем подключить к трехфазной сети.
4. Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью.
5. Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.

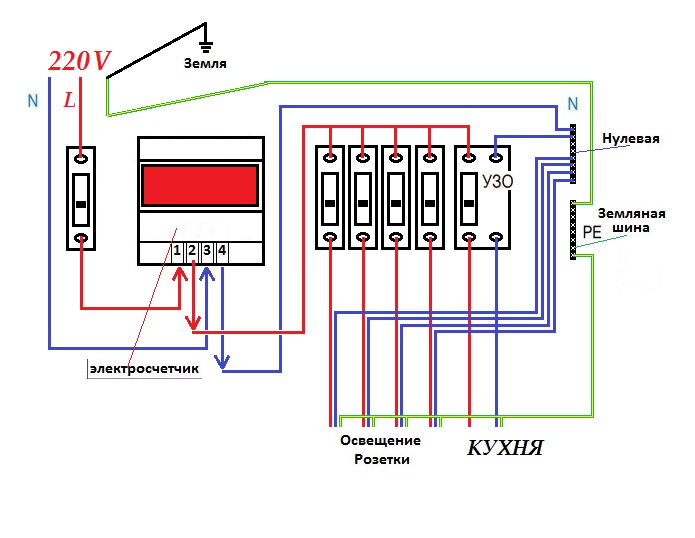

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

1. В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
2. Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения. Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться. В противном случае пломба признается недействительной.
3. Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
4. Концы зачищаются.
5. СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
6. Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
7. Для модульного оборудования нужен провод ПВ-1.
8. Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
9. Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
10. Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

Подключаем трехфазный счетчик

Остановимся и на важных моментах монтажа счетчика в три фазы.

Первые этапы такие же: устанавливают прибор, все оборудование, автоматы и УЗО. Затем надо провести провода через вводный автомат в четыре полосы непосредственно на клеммы 1, 3, 5, 7. Фаза «A» желтая, «B» зеленая, «C» красная, а «N» синяя. Для подключения домашней сети идет та же последовательность на клеммах 2, 4, 6, 8. В итоге красный провод подключен к клеммам 1 и 2. К УЗО должны идти кабели нуля и фаз в соответствующей последовательности.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа.

схемы разводки, требования к укладке кабеля. Подключение гаража к электросети и проектирование электроснабжения Какую проводку выбрать для гаража

Когда возникает необходимость проведения электричества в гаражное помещение, встает вопрос учета энергии. Зачастую гаражники предпочитают делать все самостоятельно, однако любые работы с электричеством требуют особого внимания, аккуратности и соблюдения норм техники безопасности. Сегодня мы узнаем, как установить электросчетчик в гараж своими руками, чтобы потом никаких сложностей с электроснабжением не было.

Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.

Вот по каким поводам надо приступать к замене счетчика.

• Срок поверки уже закончился (он составляет 16 лет).
• Старое устройство испорчено.
• Класс точности ниже допустимого.
• Мощность потребления увеличилась, а счетчик на нее уже не рассчитан.
• Энергопотребление приходится разделять между разными пользователями. Такое возможно в гараже на несколько машиномест.
• Возникла необходимость использования двух тарифной схемы электроснабжения.
• Надо перенести прибор учета в другое место.

Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.

Расположение клемм

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.

Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно.

Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру.

Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

• Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
• Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N. В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Что важно учесть при выборе счетчика

Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.

1. Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже. Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность.
2. Метод крепления должен подходить для вашего электрощитка.
3. Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз. Правда, однофазное устройство можно без проблем подключить к трехфазной сети.
4. Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью.
5. Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

1. В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
2. Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения. Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться. В противном случае пломба признается недействительной.
3. Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
4. Концы зачищаются.
5. СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
6. Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
7. Для модульного оборудования нужен провод ПВ-1.
8. Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
9. Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
10. Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

Подключаем трехфазный счетчик

Остановимся и на важных моментах монтажа счетчика в три фазы.

Первые этапы такие же: устанавливают прибор, все оборудование, автоматы и УЗО. Затем надо провести провода через вводный автомат в четыре полосы непосредственно на клеммы 1, 3, 5, 7. Фаза «A» желтая, «B» зеленая, «C» красная, а «N» синяя. Для подключения домашней сети идет та же последовательность на клеммах 2, 4, 6, 8. В итоге красный провод подключен к клеммам 1 и 2. К УЗО должны идти кабели нуля и фаз в соответствующей последовательности.

Подробные инструкции на видео: подключаем счетчики самостоятельно

Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов.

Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.

Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.

Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа.

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если находится в кооперативном владении, то потребуется получить разрешение для его

электрификации . Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже , а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В . Для подведения трехфазной сети потребуется разрешение . А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер , чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора .

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей . Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки , в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения .

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ .

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление .

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА . А УЗО, показанное на схеме, настроено на ток 5 мА . Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий , питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий . Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины , расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В , а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники . Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт , светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт , а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В . Кроме того, в яме есть розетка под электроинструмент на 36 В . Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт .

Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки , это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог , а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы . Для линии потолочных светильников 2.5 А , для линии розеток в яме 15 А , и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А . Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА , не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла . Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки , которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки , которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами , но можно паять медные скрутки , это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Полезное видео

Как сделать проводку в гараже правильно? Смотрите видео ниже:

Технология создания электропроводки в гараже имеет отличия от работ в квартире или частном доме. Впрочем, провести электричество в гараж несложно, но может потребоваться помощь специалиста. Дело в том, что подвод электроэнергии от столба к щитку должен выполняться квалифицированным электриком с лицензией на работу с высоковольтным напряжением. Внутри гаража с поставленной задачей уже можно справиться и самостоятельно.

Разработка схемы

Перед началом монтажных работ следует создать схему электропроводки в гараже. На ней в обязательном порядке должны быть отмечено место ввода кабеля внутрь строения, а также месторасположение электрощита, светильников и розеток. При составлении схемы необходимо следовать нескольким требованиям:

Вот пример схемы электропроводки в гараже, своими руками которую создать будет не очень сложно:

Подбор и расчет материалов

После завершения работ по проектированию схемы, можно приступать к подбору необходимых материалов. В первую очередь следует определиться с количеством кабеля. Так как предстоит выполнять не только внутреннюю, но и наружную проводку (от столба к строению), то проводники нужно подбирать для каждого вида работ.

Чтобы протянуть наружную линию, следует использовать кабель с токоведущими жилами из меди, сечение которых равно минимум 10 мм 2 . Применять проводник с алюминиевыми жилами нецелесообразно. Это связано не только с необходимостью использования проводника большего сечения в сравнении с медным проводом, но и по причине низкой эластичности алюминия. В такой ситуации риски механических повреждений значительно возрастают.

Для расчета необходимого количества провода, нужно определиться со всеми электроприборами, которые планируется устанавливать в гараже. Суммарную мощность этих устройств следует умножить на 1,2, чтобы обеспечить запас мощности в 20%. Для подключения розеток рекомендуется применять проводники сечением от 4 мм 2 , а для выключателей будет достаточно 1,5 мм 2 . Также необходимо с запасом брать провод и по длине. Для каждого соединения рекомендуется расчетную длину увеличить на 15 см.

В гараже чаще всего вполне достаточно устанавливать по 2 розетки и выключателя. Если же подвала или смотровой ямы в строении нет, то можно ограничиться и одним выключателем. Сейчас многие люди обращают внимание на светодиодные светильники. Они стоят дороже люминесцентных, но являются более экономичными. Чаще всего в гараже монтаж электропроводки выполняют открытым методом, и в такой ситуации следует дополнительно высчитать количество кабель-каналов либо гофры.

Этапы монтажа

Все работы можно разделить на три этапа. Каждый из них имеет свои особенности, которые нужно учитывать при самостоятельной работе.

Подготовительные работы

Предварительные работы заключаются в подготовке стен и нарезке проводников. Следует помнить, что разметка на поверхность стен должна быть нанесена в соответствии с разработанной ранее схемой. Для решения поставленной задачи проще всего использовать специальный шнур.

Он устанавливается в начальной точке и крепится. После этого шнур в натянутом состоянии протягивается вдоль стены до следующей точки проводки, отводится в сторону и резким движением опускается. В результате на поверхности стены остается отпечаток. На этом этапе важно натягивать шнур строго вертикально или горизонтально в соответствии со схемой.

Когда проводка будет выполняться скрытым способом, то после разметки предстоит сделать штробы под провода. Если гараж металлический, то стоит остановиться выбор на открытой электропроводке. Следует помнить, что размеры канавок должны составлять 20х20 мм.

Внешняя электропроводка

Эти работы желательно поручить специалисту. Провести кабель от столба к гаражу проще всего по воздуху. Однако следует помнить, что когда расстояние от столба на улице до строения составляет более 25 м, то предстоит поставить еще одну дополнительную опору. Кроме этого к воздушной электропроводке предъявляется несколько требований по высоте:

• Над проезжей частью – от 6 м.
• Над пешеходными дорожками – более 3,75 м.
• Ввода в строение – минимум 2,77 м.

Если первые два требования соблюдаются без проблем, то о последнем такое сказать нельзя. Гараж представляет собой невысокое строение и при вводе кабеля через крышу можно столкнуться с большим количеством проблем. Чтобы их избежать, рекомендуется делать ввод через металлическую трубу, слегка изогнутую в верхней части.

Провести электричество от столба можно и с помощью подземной проводки. Сложностей здесь возникнуть не должно, требуется лишь сделать траншею , в которую затем укладывается бронированный проводник. Примером такого кабеля может стать кабель с маркировкой ВБбШв. Однако этот способ ввода следует продумать еще на стадии строительства гаража и предусмотреть в фундаменте отверстие для ввода кабеля.

Для защиты проводника от механических повреждений, его лучше поместить в стальной короб. Единственным недостатком подземного способа прокладки в сравнении с воздушным, является его более высокая стоимость.

Внутренняя прокладка

Если электропроводка выполняется скрытым способом, то провода укладываются в предварительно сделанные штробы, после чего они крепится с помощью скоб или хомутов. Следующим шагом станет установка распределительных коробок, а также монтаж выключателей и розеток.

После этого остается соединить все жилы и прозвонить готовую проводку мультиметром. Также следует напомнить, что коммутацию проводов нужно выполнять исключительно с помощью колодок . Если после проверки электропроводки проблем не возникло, то стены штукатурятся.

В железном либо деревянном гараже проводку проще выполнить открытым способом. Для этого на стены устанавливаются кабель-каналы, в которые укладываются провода. Этот способ монтажа электропроводки крайне редко используется в жилых помещениях, но отлично подходит для гаража.

Сделать проводку в гараже сможет даже начинающий электрик. Хотя это и довольно трудоемкий процесс, он не отличается высокой сложностью.

Технология монтажа электропроводки в гараже хоть отличается от электромонтажа в квартире или доме, но не существенно. Отличия заключаются в основном в особенностях вашего конкретного гаража. Если у вас постройка во дворе, нужно проложить к ней питание, а если в гаражном обществе или кооперативе, то, скорее всего, придется подключаться к линии, проложенной по опорам. Для этого обязательно обращаться к электрику, который обслуживает это общество. Стоимость монтажа электричества, выполненного специалистом, может заметно ударить по Вашему карману, но в большинстве случаев вы можете проложить или заменить проводку сами. В этой статье вы узнаете, как может быть проведена электропроводка в гараже своими руками.

Если у вас мало опыта, то внимательно следуйте советам, описанным в статье, а после окончания работ – проконсультируйтесь со специалистом и попросите его проверить правильность монтажа.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• осуществляется на высоте 60 см от пола.
• В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
• Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
• В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
• В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно на освещение и розетки рекомендуется и . Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
• Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
• Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

Общая схема электропроводки в гараже:

Следует отметить, что лучше всего для создания схемы использовать план постройки (если таков имеется). В данном документе чертеж соблюден со всеми точными размерами, что будет удобно для создания правильного проекта.

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества . Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают , его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Уличные работы

Прокладку внешней электропроводки необходимо передать в руки электрика-специалиста. Для начала выбирается способ внешней прокладки кабеля. Рекомендуется использовать воздушный способ, т.к. он менее затратный и трудоемкий. Если расстояние от уличного столба до гаража составляет больше 25 метров, согласно ПУЭ 2.4.12. позаботьтесь о создании промежуточной опоры во дворе.

К воздушной разводке электропроводки предъявляются некоторые требования:

• высота над проезжей частью – не менее 6 метров;
• высота над пешеходной зоной — не менее 3,75 метров;
• высота ввода в помещение – не менее 2,75 метров.

Последнее требование может создать некоторые проблемы, т.к. гараж является невысокой постройкой, а при заведении кабеля через крышу может образоваться множество проблем (сложность гидроизоляции помещения, высокий риск механического повреждения и т.д.).

При подземной прокладке электропроводки к гаражу таких сложностей не возникает. Необходимо всего лишь вырыть траншею (от центральной линии электропередач к распределительному щитку) и поместить в нее бронированный медный кабель, например . Главное заранее в фундаменте оставить входное отверстие для ввода внутрь. Чтобы , рекомендуется поместить его в специальный стальной короб, поверх которого дополнительно укладывается резиновая лента с надписью «Не копать, ниже кабель». Под фундаментом линию необходимо защитить трубой, диаметр которой в два раза больше сечения жилы. Снаружи труба должна выходить не больше, чем на 5 см.

Недостаток подземного монтажа проводки в гараже: высокая стоимость бронированного кабеля, а так же трудоемкость работ. Несмотря на затраты такой способ более долговечный.

Прокладка внутри помещения

Внутренний монтаж гаражной электропроводки не представляет сложностей. Рассмотрим прокладку проводки скрытого и открытого типа.

Скрытый способ

При разводке скрытым способом необходимо в штробы поместить кабель и закрепить его. Для крепления используются специальные пластиковые хомуты либо металлические скобы.

Наружный способ

Если Вы решили провести электропроводку в деревянном либо железном гараже, то линию необходимо вести открытым способом. Это намного проще и удобнее, ведь при необходимости подключения новой розетки не нужно долбить стену от установочной коробки к новой «точке».

Открытая проводка, как правило, тянется в специальных . Они не портят внешний вид помещения и являются безопасными (если материал изготовления каналов самозатухающий). Также можно использовать крепление на изолированных опорах, но в этом случае эстетический вид помещения немного пострадает, да и безопасность снизиться.

Если у вас деревянный гараж или из СИП-панелей, или вы собираетесь обшивать стены другим горючим материалом, необходимо использовать правила прокладки электропроводки по сгораемым покрытиям, их можно найти в (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7.

Там сказано, что при прокладке по сгораемым покрытиям необходимо открытую проводку помещать в трубы. Можно прокладывать и в стальных и медных трубах. Нужно использовать кабели с негорючей изоляцией, на практике используют изделия с приставкой в маркировке FR, -нг-LS. Также можно выполнять монтаж в серой ПВХ-гофре не поддерживающей горение. Расстояние между проводом и сгораемой поверхностью должно быть не менее 10 мм. При прокладке кабеля в оболочке из сгораемых материалов (без приставок –нг-LS и пр.) без трубы необходимо также подкладывать несгораемую (металлическую, например) полосу.

Вот и вся технология монтажа электропроводки в гараже своими руками. Не забываем по окончанию работ вызвать электрика, чтобы он все проверил.

Как, вы видите, процесс монтажа проводки в гараже трудоемкий, но не представляет ничего сверхъестественного, поэтому может стать под силу даже Вам, электрику-новичку! Можете также ознакомиться с видео ролики, в которых все виды работ предоставлены более наглядно:

Вот таким образом может быть проведена проводка в гараже. Надеемся, предоставленная нами пошаговая инструкция, схема и советы помогли выполнить электромонтаж.

Материалы

Сегодня в статье будем разбираться с достаточно сложной темой – разводка электропроводки в гараже. Тема сложна тем, что сегодня гараж – это не только пристанище автомобиля. Это практически полноценная мастерская, где используют разные электроинструменты. Поэтому расскажем о том, как правильно создать эффективно работающую схему электропроводки, на какие параметры обратить внимание, выбирая материалы, о правилах проведения монтажного процесса.

Источник tirez.ru

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов .

Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом .

Источник ms.decoratex.biz

Расстояние горизонтальных участков от потолка или пола , вертикальных от углов строения, оконных и дверных проемов – 15 см.

То же расстояние и до отопительных приборов (радиаторов, печей и прочих).

Количество розеток из расчета одна на 6 м 2 или через каждые 4 м.

Высота установки розеток – 60 см от поверхности пола.

Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.

Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают . Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

Источник infourok.ru

Как правильно рассчитать количество требуемых материалов

После создания схемы можно легко подсчитать количество розеток и выключателей. Сложнее с кабелем. Придется по схеме на внутренних стенах гаража нанести линии прокладки кабелей. После чего каждый участок замеряется рулеткой и складывается в общую сумму.

Обратите внимание, что у каждого шлейфа будет свое сечение проводов. Поэтому длина каждого участка рассчитывается по отдельности. Не забываем и о внешней линии: от столба до гаража. Обычно для этого используют медный кабель сечением 10 мм 2 . Его будет достаточно даже в том случае, если гараж переоборудуют в мастерскую.

Что касается сечения кабелей для светильников, то здесь подойдет провод сечением 1,0-1,5 мм 2 . Для розеток надо подсчитать мощность оборудования и электроинструментов, которые будут к ним подключаться. Для этого суммируют мощности всех приборов, то есть определяется общая потребляемая мощность в независимости от того, будут ли инструменты одномоментно эксплуатироваться. Полученное значение увеличивается на 20%. Это так называемый запас прочности. Теперь надо обратиться к специальным таблицам, где показана зависимость потребляемой мощности и сечения электрического кабеля. На фото ниже одна из таких таблиц представлена.

Источник drive2.ru

Как показывает практика, для розеток подойдет кабель сечением 4 мм 2 . И это максимальное значение. Для многих электроинструментов будет достаточно и 2,5 мм 2 .

Если монтаж электропроводки в гараже будет проводиться открытым способом, то придется подсчитать количество крепежей и гофры или кабель-каналов. Конечно, лучше провести скрытую проводку с последующей отделкой стен. Проводов не будет видно, а значит, они не испортят внешний вид помещений. Единственное, что необходимо сделать, положить схему в надежное место, чтобы не потерять на случай, если в какой-то из стен надо будет забить гвоздь или вкрутить саморез. Чтобы не повредить уложенный кабель.

Этапы монтажа электропроводки

Этапа три:

подготовка;

монтаж внешнего участка ;

монтаж внутренней схемы .

Подготовительные работы

В основном их проводят внутри гаража. Проводимые работы касаются разметки, создание мест установки розеток и выключателей, мест крепление осветительных приборов и участков закладки проводов. Разметка проблем не вызывает. Ее со схемы надо перенести на стены гаража, используя линейку и карандаш. Если гараж большой, то рекомендуют использовать разметочный шнур. Не забывайте, что все линии наносят только вертикально или горизонтально.

Источник evrasia-today.ru

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Гнезда под розетки, выключатели и разветкоробки делают перфоратором с алмазной коронкой. Штробы в стенах специальным инструментом, который называется штроборез. Хотя существует несколько способов сделать штробы: от простого – молоток с зубилом, до более эффективного – перфоратор с насадкой в виде лопатки. Хотя штроборез – это и скорость проводимых операций, и ровность нарезаемых каналов. Но много пыли.

Глубина и ширина штроб зависит от диаметра электрического провода. Но, как показывает практика, оба размерных параметра обычно не превышают 2 см.

Что касается схемы подключения освещения в гараже. Кабель в этом случае протягивают по потолку. Если перекрытие – железобетонные плиты, то кабель пропускают между ними в зазоре, который впоследствии замазывают цементно-песчаным раствором или готовой штукатурной смесью. Если перекрытие – одна монолитная плита, то кабель пропускают через гофру, которую крепят к потолку хомутами на саморезы.

Источник montazh-sveta.ru

Прокладка кабеля на улице

Есть два способа: воздушный и подземный. Лучше выбрать первый, как самый простой и нетрудоемкий. Есть некоторые требования, которые предъявляются к проводке данного типа:

Если кабель придется проводить над проезжей частью, то высота укладки не должна быть меньше 6 м.

Над пешеходной зоной не меньше 3,75 м.

Ввод в гараж должен производиться на высоте не меньше 2,75 м.

Если расстояние от столба линии электропередач до гаража более 25 м придется устанавливать дополнительную промежуточную опору .

Несколько слов о третьем требовании. Гараж – постройка невысокая, поэтому данный параметр сложно выдержать. Для решения проблемы поступают следующим образом – из стальной трубы диаметром 20-32 мм делают стойку в виде изогнутой конструкции, как показано на фото ниже. Это устройство крепят к крыше гаража или к стене.

Источник krsk.au.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Если решено проводить подземную прокладку, то серьезных требований к ней нет. Единственное важное требование – использовать бронированный кабель, в маркировке которого есть буква «б», к примеру, ВБбШв.

От столба ЛЭП выкапывают в сторону гаража траншею, куда и закладывают кабельное изделие. Чтобы при проведении каких-либо земляных работ на дачном участке не повредить уложенный электропровод, кабель лучше уложить в стальную или пластиковую трубу, диаметр которой должен быть двое больше, чем диаметр самого кабеля. Стальную трубу обязательно гидроизолируют, к примеру, ее обмазывают битумной мастикой.

Очень важно чтобы в трубу не попала талая или дождевая вода, поэтому около столба ЛЭП делают отвод вверх, конец которого герметизируют. Выступать отвод над поверхностью грунта должен минимум на 5 см. Если расстояние от опоры ЛЭП до гаража составляет 0,6-0,8 м, то закладывать кабель в трубу необязательно.

С противоположной стороны трубу и кабель заводят в сам гараж. Для этого предварительно надо в фундаменте строения оставить сквозное отверстие. Обычно укладывают стальную или пластиковую трубу.

Необходимо отметить, что подземный способ – вариант трудоемкий, бронированный кабель стоит дорого, дополнительно приходится приобретать трубу. Но он, как показывает практика, долговечнее воздушной прокладки.

Видео описание

В видео показано, как проложить кабель подземным способом:

Внутренняя разводка

Электрика в гараже, как и в любом другом помещении или строении, проводится двумя способами: скрытый и открытый. Первый – это установка кабеля в штробы. Второй – по стенам, но в специальные короба-каналы.

Скрытый способ

Монтаж кабеля начинают с его подрезки на куски, длина которых равна длинам шлейфов, плюс 10%. Затем монтируют распределительные коробки. Их утапливают в гнезда, где крепят саморезами на пластмассовые дюбели или гипсовым раствором. Многие используют комбинированный вариант, хотя двух саморезов бывает достаточно.

Кабель укладывают в штробы, где крепят его пластиковыми хомутами и саморезами. Раньше для крепления использовали алебастр. Многие мастера им также сегодня пользуются. Но лучше использовать современные крепежные изделия.

Важный момент – соединение электропроводки между шлейфами. Ушли в небытие скрутки, защищенные изолентой, вместо них сегодня используют клеммные колодки разного типа. Это в первую очередь высокая безопасность соединения, плотность примыкания проводов друг к другу.

Итак, внутренняя разводка электрики в гараже практически закончена. Остается только заделать штробы штукатурным раствором, провести монтаж розеток и выключателей с подключением их к электрическим проводам.

Источник giropark.ru

Наружный способ

Если гараж – строение деревянное или металлическое, то провести электропроводку можно только открытым способом. Для этого потребуются специальные приспособления – так называемые кабель-каналы. Это двухметровой длины короба, состоящие из двух частей: основа (короб) и крышка.

Основу крепят саморезами по нанесенным линиям схемы проводки, предварительно нарезая их по длине каждого участка. Конечный их пункт укладки – розетки и выключатели. Промежуточный элемент – распачные коробки. Все элементы, как и кабель-каналы, крепятся к стенам саморезами. Они не утапливаются в толщу стен, поэтому для этого способа монтажа электрики потребуются внешние розетки, выключатели и распредкоробки.

Источник woodinmetal.ru

Как только все электрические провода будут уложены и подключены до конечных точек, кабель-каналы закрываются крышками. Последние крепятся к основе при помощи защелок, расположенных по всех длине устройства. Во-первых, кабель-каналы не портят внешнего вида стен гаража. Во-вторых, всегда есть возможность легко снять крышки и проверить, в каком состоянии находится электропроводка. Понятно, что и ремонт или замену кабелей проводить тоже легче.

Видео описание

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

Видео описание

В видео показано, как надо правильно устанавливать распределительный щит в гараже:

Заключение по теме

Как видите, чтобы провести электропроводку в гараже, потребуется немало усилий и времени. Не стоит относиться к этому мероприятию с прохладцей. С электричеством шутки плохи, даже в таком небольшом сооружении, как гараж. Особое внимание уделите участку до розетки, к которой будет подключаться сварочный аппарат или компрессор. Оба вида оборудования достаточно мощные, а значит, для них придется подбирать сечения кабеля большого значения. Лучше подобрать с запасом, как минимум, в 10%.

Рекомендуем также

Подключение гаража к 220/380В до 15квт – Стройка и ремонт

1.Граница вашей собственности (гаража) – его наружные стены. Прибор учета (его обслуживание и сохранность) лежат на собственнике. Следовательно Ваш прибор учета физически не может находиться дальше границ Вашей собственности. Ибо какого х..ваша собственность висит на чужой территории:)

2.Внутри или снаружи: принципиальной разницы нет, судебная практика тоже неоднозначна, но фактором за расположение “внутри” могут быть неохраняемая территория (а вы должны сохранять прибор учета), да температура щита по ПУЭ. С ПУЭ правда по аккуратнее, на физиков оно не распространяется и этим можно отбрыкиваться от неправильных ТУ.

3.ТУ, как и договор -должны полностью соответствовать 861 ПП. Совсем. Ибо они типовые, и вольное их представление не допускается. В случае отказа СО приводить в соответствие с ПП861 – жалоба в УФАС. На первое с них 300 тыров снимут. (ну наложат штраф, не факт что уплотют :)), но нервы попортит)

4.Если кто только на этом пути, ни в коем случае не подписывайте сразу договор и ТУ. У вас на это 30 дней. Чтоб его досконально изучить и сравнить с типовым.

5.По факту, Ваша зона ответственности начинается с вводных клемм Вашего щита, посему провод от столба до клемм – головная боль СО. Но иногда проще протянуть свой, чем бодаться в судах.

6. После подписания договора и ТУ есть возможность в рамках данного договора подать заявку на Временное подключение (киловата 3 на 1 фазе могут дать). Единственное- это не 550 руб, а полностью за Ваш счет. (ну вдруг кому надо).

7. До счетчика Коммутационный аппарат. А не Автомат. Но если кому без разницы, смысла бодаться нет, ибо ПП не предусмотрена его пломбировка, и как следствие снятие пломбы с него не наказуется никак.

8. После Счетчика-Ваше личное хозяйство, НИКТО не может Вам указывать, что и как там делать.

9.Требования установки Хитрых счетчиков ничтожны. Вы сами выбираете.

10. По поводу проверок. Вся процедура проверок регламентирована. Вам заранее направляют уведомление, для СОГЛАСОВАНИЯ времени и даты проверки. В ВАШЕМ присутствии все проверяется. ПРи наличии нарушений составляется ВМЕСТЕ с ВАМИ акт. Никаких приходов в ваше отсутствие, никаких левых актов. Посему Установка на улице счетчика -никак на проверку не влияет.

11. И последние: После того, как СО все приняла, Вы им больше не интересны. Дальше к СБЫТу.

Личное мнение:

Есть два варианта ситуации:

1. по Закону,

2. Коррупционная ветка развития.

В каждой свои два направления:

1А: По Закону. СО научены, Вы не интересны, сделают согласно ПП 861.

1Б: По Закону, вы что, слишком Умный, мы Вас помурыжим до посинения.

2А: Коррупционная: Заплатили, умничка, получите-распишитесь.

2Б: Коррупционная: О..лошара объявился, давайте стрясем еще чутка, все равно уже жаловаться не будет.



Как Вы понимаете, у каждого этапа только по 25 % шанса. Посему Вам выбирать.

Особенно интересен пункт 1Б. Он конечно и очень долгий становится (1-2-3 года), но есть не критично, то в чем то интересен. Ибо на судебных издержках и моральных ущербах можно “поднять” копеечку, на которые купить генератор и воевать дальше. Мне подключение удалось выбить за 3 года (мог бы быстрее, но сам тормозил много и сроки нарушал прохождения бумажек), но правда денег дали около 40 тыс.( прошлый год) Мог бы больше, опять же, но опыта маловато.



Судя по отзывам в сети, самые ТОРМОЗА и БЕЗЗАКОННИКИ – это Питерско-Областное ЛеньЭнерго, Немнего бузят некоторые районы МРСК (Москва и Область), ну и особый случай Краснодарские Сети. Там, особенно в курортных районах хотят много денег.

Технические условия на электроснабжение | Заметки электрика

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

У меня для Вас есть информация. Сейчас в сети (онлайн) я буду находиться реже. Связано это с тем, что у меня на рабочем компьютере отключили интернет по неясным мне причинам, поэтому все Ваши письма с вопросами и комментариями к статьям я буду рассматривать вечером в домашних условиях. Кстати, этим вопросом я стал уже заниматься, т.к. не хочу оставлять Вас без круглосуточной поддержки.

А теперь перейдем к делу.

Первый день на работе после отпуска прошел очень плодотворно. О всех тонкостях я рассказывать не буду, думаю Вам это будет не интересно. А расскажу я Вам лучше про технические условия на электроснабжение.

Утром, около 8-30, мне позвонил заказчик с просьбой провести электрические измерения на объекте после монтажа. Я согласился, и уже в 10-30 мы с коллегами были на месте.

Ситуация заключалась в следующем.

На руках у заказчика имелся лист технических условий (ТУ) на электроснабжение. Они были выданы энергоснабжающей организацией на основании заявки абонента на технологическое присоединение с февраля месяца этого года. Объектом технологического присоединения был гараж, а если сказать по красивее, то гаражный бокс.

По техническим условиям предусматривалось гаражный бокс запитать по 3 категории электроснабжения с характером нагрузки активно-реактивная. Уровень напряжения должен составлять 220 (В) с максимальной допустимой мощностью 3 (кВт).

Для тех кто забыл, что такое 3 категория электроснабжения, то напомню.

Третья категория электроснабжения включает в себя один источник питания, перерыв в электроснабжении которого, по причине ремонта или восстановления поврежденного участка цепи, не должен превышать 24 часа.

Источником питания для гаража (гаражного бокса) должна быть существующая воздушная линия электропередач ВЛ-0,22 (кВ), получающая питание с близлежащей трансформаторной подстанции ТП-54. В технических условиях на электроснабжение точкой присоединения к этой ВЛ-0,22 (кВ) обозначены изоляторы опоры № 7.



 Требования к абоненту

В ТУ на электроснабжение гаража были указаны следующие требования к абоненту.

1. Необходимо выполнить строительство ВЛ-0,22 (кВ) от опоры № 7 до гаража.

2. В гараже установить вводное распределительное устройство ВРУ-0,22 (кВ).

3. ВРУ-0,22 (кВ) гаража запитать, либо кабелем в земле, либо проводом СИП по воздуху, с изоляторов опоры № 7. Марку, сечение и трассу прокладки кабеля определить проектом.

Можно и самостоятельно  определить сечение проводов и кабелей, нужно лишь воспользоваться программой электрик, про которую я Вам рассказывал и даже снял видео по ее использованию.

Абонент выбрал способ прокладки двухжильным проводом СИП, сечением 16 кв. мм. Трасса была определена и согласована с комитетом по архитектуре и градостроительству города. Выкопировка из дежурного плана имеется.



Требования к электроустановкам абонента

Далее по техническим условиям на подключение гаража к абоненту были предъявлены следующие требования к устройствам релейной защиты, к приборам учета электрической энергии (мощности) и устройствам, обеспечивающим контроль величины максимальной мощности.

1. Вводной автоматический выключатель

На вводе (перед счетчиком) необходимо установить автоматический выключатель с номинальным током не более 16 (А).

Данное требование выполнено электриками, проводившими монтаж. Перед счетчиком установлен вводной автоматический выключатель ВА47-29 от фирмы ИЭК с номинальным током 16 (А) и время токовой характеристикой С.

2. Электросчетчик

Коммерческий учет необходимо выполнить электронным счетчиком класса точности не ниже 2,0. Это требование тоже выполнено. В ВРУ-0,22 (кВ) установлен счетчик электрической энергии типа СОЭ-52/60-31Ш (на DIN-рейке).

Читайте мою статью: Индукционный или электронный счетчик. Что лучше?

3. Место установки

Установку прибора учета необходимо выполнить на внешней стороне стены гаража, в доступном месте для снятия показаний электросчетчика контроллерами энергоснабжающей организации. Это условие также выполнено. ВРУ-0,22 (кВ) установлено прямо на лицевой стене гаража.

4. Ограничитель мощности

Четвертым требованием ТУ на электроснабжение гаража является установка ограничителя мощности (ОМ-110) с уставкой 3 (кВт) после прибора учета электрической энергии.

Данное условие не выполнено по причине незаконного требования установки ограничителя мощности.

5. УЗО

Также энергоснабжающая организация в своем ТУ на подключение гаража не забыла и про УЗО (устройство защитного отключения). Но его я тоже не увидел в щитке.

6. Закрытый доступ

ВРУ должно быть конструктивно исключающим возможность несанкционированного доступа к цепям вводного автомата и счетчика, а также с возможностью их опломбирования. В этом плане здесь все в порядке. На щиток приварена стальная петля и повешен замок.

Сам с большими трудностями попал туда.

7. Грозозащита

Седьмое требование заключается в защите электрооборудования гаража от грозовых перенапряжений и перенапряжений при аварийной работе сети. Для этого в ВРУ на вводе был установлен ограничитель перенапряжения ОПС1-С от компании ИЭК.

8. Нагрузка

Восьмым требованием является обеспечение режима потребления реактивной мощности с тангенсом угла равным 0,2. Если перевести углы тангенса в привычные нам единицы измерения, то получится косинус, равный 0,98, т.е. нагрузка должна быть, практически, только активная.



Приемо-сдаточные испытания

После всех выполненных требований технических условий для подключения гаража, абонент должен предъявить электроустановку к осмотру и предоставить все протоколы приемо-сдаточных испытаний.

Вот с этой целью он и обратился в нашу электролабораторию.

Мы произвели следующие замеры:

Кстати, в технических условиях на электроснабжение гаража ничего не было сказано про повторное заземление. На самом деле оно имеется. Около ВРУ-0,22 (кВ) был вбит в землю стальной армированный пруток длиной 1,5 (м). Сопротивление заземляющего устройства получилось равным 15 (Ом). Т.к. норма по сопротивлению для повторного заземления отсутствует, то считаем что этого достаточно.

Уже сегодня вечером я снова встретился с заказчиком и отдал ему все протоколы проведенных испытаний и измерений.



Завершение

Если все выполненные ТУ на присоединение гаража к электрической сети соблюдены, то энергосбытовой организацией подписывается Акт разграничения балансовой принадлежности и эксплуатационной ответственности, а также договор на энергоснабжение.

Последним этапом для включения гаража на постоянное электроснабжение является подписания Акта осуществления технологического присоединения.

Важно знать. Срок действия технических условий в моем примере составляет 2 года.

Если срок действия истечет, или появятся какие-либо изменения, то в таком случае нужно получать новые технические условия.



Образец (пример) технических условий на электроснабжение гаража

Ниже я хочу Вам показать как выглядит настоящий образец (пример) ТУ на электроснабжение гаража. Для конфиденциальности все личные и контактные данные энергоснабжающей организации и заказчика (абонента) я скрыл.

Лицевая сторона (для увеличения кликните на картинке).

Оборотная сторона (для увеличения кликните на картинке).

P.S. На этом статью я заканчиваю. Если есть вопросы и неясности, то форма комментариев к Вашим услугам. И не забудьте подписаться на новые статьи на сайте — и уведомление о выходе новой статьи придет Вам прямо на почту.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Свет в гараже – как провести из дома и от счетчика, как подключить в подвале, фото, лампы дневного света и свет без электричества, что делать если отключили свет в гараже

Как правило, конструкция гаражей не предполагает наличие окон, соответственно владельцам гаражей, для создания более комфортных условий эксплуатации и хранения автомобиля, никоим образом не обойтись без оборудования освещения в гаражном помещении. Читайте обзор видов освещения в гараже.

На фото пример установленного света в гараже

Как провести?

Для проведения электричества официальным способом необходимо иметь гараж и землю, на которой он стоит в собственности.  Только в таком случае ответственные органы принимают заявление на техусловия для подключения. В техусловиях прописываются какой именно счетчик или автомат необходимо установить. Нужный автомат приобретается и устанавливается в гараже. Затем пишется заявление на подключение его, в течении пяти дней специалисты должны подъехать, осмотреть счетчик, составить акт и подключить к нему электричество. С актом и другими документами необходимо обратиться в обслуживающую компанию для заключения договора. В течении трех дней должен позвонить и подъехать инспектор, чтобы поставить пломбу. Эти требования условны, так как в каждом регионе могут быть установлены разные порядки оформления одних и тех же документов.

Провести свет в гараж очень просто, при условии, что гараж близко расположен от дома или электрощитка. Если вы живете в частном доме, то необходимо приобрести бронированный кабель и провести его по воздуху от дома до гаража. В гараже уже кабель подсоединяется к распределительному щиту, от которого пойдет вся электропроводка. Есть более простой и экономный вариант – приобрести кабель ВВГ и закопать его в землю в ПНД трубе на расстояние не менее 70 сантиметров. Если электричество будет протягиваться от счетчика, то последний должен находиться у вас в собственности. Провод, используемый для проведения электричества в гараж по воздуху или под землей должен иметь изоляцию, способную противостоять любым атмосферным явлениям.

Как подключить?

Как подвести электричество к гаражу мы разобрались, теперь рассмотрим как же провести его непосредственно в гараж:

Необходимо соблюдать меры пожаробезопасности. Так, если гараж деревянный, то кабель должен прокладываться обязательно в металлических трубах.

Непосредственно в гараж ввод провода осуществляется через отверстие в стене либо фундаменте. В это отверстие предварительно закладывается асбестоцементная труба. Хотя чаще всего провод вводят в металлических или пластиковых трубах. Главное здесь понимание того, что кабель должен быть надежно защищен от любых механических воздействий, именно поэтому желательно прокладывать его в металлической трубе. Ознакомиться с советами как выбрать обогреватели для гаража можно здесь.

Кабель нужного номинала берется из запитывающего счетчика и подсоединяется на вводный автомат счетчика, расположенного в гараже.

При проведении света в гараж следует основательно продумать все детали и схему. Если недостаточно опыта в этой области, то лучше обратиться к соответствующему специалисту. Инструкция как сделать электропроводку в гараже здесь: http://kakgarazh.ru/osveshhenie/instrukciya-kak-sdelat-elektroprovodku-v-garazhe.html.

В первую очередь рисуется план гаража, расположения в нем щитка и будущей проводки. Здесь же следует отметить все планируемые розетки, выключатели, светильники. Установку розеток и выключателей лучше планировать рядом с рабочим местом в свободном доступе, а электрощит — рядом с выходом. Кабель в гараже лучше прокладывать под штукатуркой или открыто по стенам. В тех местах, где существует большая вероятность повредить кабель, необходимо использовать ПВХ трубы или короб. Читайте обзор видов и фото стеллажей для гаража на этой странице.

На рисунке представлена схема проведения электричества от дома к гаражу

Подвальные помещения являются особой зоной помещений, где необходимо соблюдать определенные правила монтажа электропроводки и светильников. Так как в подвале сыро из-за скапливания конденсата, розетки на 220 воль здесь устанавливать нельзя ни в коем случае. В данном случае используется пониженное питание при помощи трансформатора мощностью 12 вольт. При выборе светильников для подвального помещения не стоит выбирать металлические корпуса, а также из тех материалов, что проводят ток и не поддаются коррозии. Также следует учесть защиту от влаги и брызг. Кабель проводится открыто по стенам, чтобы иметь к нему быстрый доступ.

Фото

Пример ввода кабеля в гараж через стену на снимке

На фото проводка света в гараже

Схема проведения электричества в гараж на рисунке

Лампы дневного света

Лампы дневного света для гаража представляют собой вид люминесцентных ламп с голубоватым свечением. Главный недостаток таких ламп заключается в том, что в холодных условиях они плохо загораются и свет их слишком тусклый. То есть в неотапливаемые гаражи их устанавливать нет смысла. Для установки в гаражах достаточно приобрести лампы с мощностью от 15 до 100 Вт, так как в таких условиях их свет будет максимально приближен к дневному. Читайте руководство как сделать печку для гаража.

Свет в гараже без электричества

Часто бывает такое, что нет возможности провести электричество в гараж, а свет там просто необходим. Можно попробовать заморочиться установкой солнечных батарей, но специалисты утверждают, что это будет стоить дорого, как бы парадоксально это не выглядело. Можно использовать источник бесперебойного питания, в зависимости от мощности он может проработать несколько часов. Еще вариант – приобретение бензогенератора, но если приходится использовать его часто, то такая покупка становится нерациональной.

Что делать, если отключили свет в гараже?

Если в гараже внезапно отключили свет, а работу надо закончить срочно, то на такие случае необходимо иметь альтернативные источники питания. Например, солнечные батареи, аккумулятор или светильники, работающие от батареек.

Видео

Смотрите на видео рекомендации как провести подземное электричество в гараж:

Провести электроэнергию в гараж не составляет особого труда, как уже стало понятно из вышеописанного. Если отсутствует необходимый опыт, то следует обратиться к профессионалам. Затраты на проведение данных работ окупятся с полна, особенно если в гараже планируется разместить мастерскую.

Как правильно оформить подключение электричества в гараже



Если гараж продаётся, то, скорее всего, на него имеются все необходимые документы, т.е. свидетельство на землю и на нежилое строение. Для подключения электричества к гаражу необходимо со всеми документами на строение пойти в районный отдел электрических сетей и обратиться к мастеру, который курирует данный участок. Он, возможно, попросит свозить его на осмотр объекта, просмотрит возможность подключения объекта к электрическим сетям. Если согласование пройдет успешно, необходимо будет заказать проект подключения, и после прохождения всех процедур, которые сопутствуют оформлению, объект подключат.

В большинстве гаражных кооперативов обычно назначаются ответственные лица, которые могут прояснить большую часть возникающих организационных вопросов, включая и те случаи, когда балансодержателем является непосредственно сам гаражный комплекс. Первым делом следует выяснить у человека, несущего ответственность за функционирование гаражного кооператива, расположение ближайшего распределительного щита, а также – к кому следует обратиться за проведением электричества в свой гараж. Далее необходимо заключить с гаражным кооперативом договор об электроснабжении, смонтировать проводку, установить электросчетчик и пройти процедуру приема узла представителями энергосбытовой компании.

В случае отсутствия лица, отвечающего за деятельность данного гаражного кооператива, в роли балансодержателям энергоустановок выступают местные электросети, поэтому владельцу гаража следует обращаться именно туда. Технические условия на подведение электрической энергии запрашиваются владельцем как частным лицом, при этом следует указать требуемые мощность и уровень напряжения. Для того чтобы правильно оформить запрос, владельцу потребуется предъявление документов о праве собственности на подключаемый гараж. В случае превышения мощности энергоустановки значения в 100 киловатт ее прием должен будет осуществлять энергоинспектор; для энергетических установок меньшей мощности оформление такой приемки не потребуется.

При отсутствии достаточной квалификации в выполнении электромонтажных работ монтаж электрической проводки лучше всего поручить специалистам. Если же принято решение выполнять работы самостоятельно, предварительно следует определиться с выбором подходящего кабеля, изолирующего материала и креплений для электропроводки. Кроме того, необходимо приобрести счетчик, соответствующий требованиям местной энергослужбы. Далее следует провести кабель от расположенного поблизости распределительного щитка к гаражу, а также довести его до того места, где будет установлен счетчик. Счетчик вешается на свое постоянное место, после чего от него разводится необходимая проводка, причем кабель, идущий от источника питания в гараж, соединять со счетчиком не следует.

Остается только заключить договор с местными энергосетями и дождаться прихода энергоинспектора, который выполнит соединение проводов со счетчиком и опломбирует его, после чего можно будет смело пользоваться в своем гараже электричеством.

Электрические счетчики, предохранители и автоматические выключатели

Электрические счетчики

Чтобы обеспечить безопасную и эффективную работу электросчетчиков, BGE предлагает клиентам несколько советов по безопасности. Если вы планируете реконструкцию или новое строительство, поделитесь этими советами по безопасности со своим подрядчиком или строителем.

• BGE должен иметь доступ к счетчику, чтобы считывать, тестировать или обслуживать его; или снимите и замените при необходимости.
• Вокруг шкафа счетчика всегда должно быть не менее трех футов свободного пространства.
• Запрещается ставить постоянные препятствия, такие как деревья, кусты, шкафы или стены, перед счетчиком.
• В зданиях, обслуживаемых электричеством, правила техники безопасности требуют, чтобы все металлические предметы были подключены к «заземлению».
• Важно, чтобы вы связались с лицензированным электриком для выполнения работ, необходимых для получения электрического соединения, требуемого национальными правилами.
• Если измерительное оборудование должно быть установлено в пределах трех футов от зоны, подверженной движению транспортных средств (подъездная дорожка, переулок, гараж и т. Д.)), вы должны будете за свой счет обеспечить защиту оборудования – обычно это стальные болларды, заполненные бетоном, или болларды. Узнайте больше о том, как защитить свой счетчик природного газа.

Предохранители и автоматические выключатели
Предохранители и автоматические выключатели являются важными элементами оборудования, которые защищают ваш дом или бизнес, следя за тем, чтобы электричество не превышало безопасных уровней.

При перегорании предохранителя или срабатывании автоматического выключателя отключите приборы, которые перестали работать при отключении питания.Замените перегоревший предохранитель новым соответствующего размера и силы тока. Не заменяйте предохранитель на предохранитель большего размера. Это может вызвать пожар в домашней проводке.

Когда плавкий предохранитель перегорает или срабатывает автоматический выключатель, полностью выключите его, а затем переверните обратно вместе с другими выключателями. Если предохранитель продолжает перегорать или срабатывает автоматический выключатель, немедленно вызовите квалифицированного электрика.

Сломанные паркоматы и Гаражные кассы

О сломанных счетчиках парковки или платных станциях в гараже необходимо немедленно сообщить в Управление парковочных служб по телефону 765-285-1208 или 765-285-1111.

Счетчик или кассовый терминал проверит парковщик на предмет неисправности. Билеты, выданные до уведомления о неисправности в Управлении парковки, не подлежат таможенному оформлению. Билеты, выданные в счетчиках, которые работают исправно, будут действительны.

Управление парковки не возмещает деньги за превышение времени на счетчике.

Паркоматы

Если на парковочном счетчике мигает “Неудача”, когда вы въезжаете на место, не паркуйтесь там .Вы должны найти другой счетчик, который работает нормально. Немедленно сообщите о неисправном счетчике в Службу парковки.

Гаражные кассы

Парковочные гаражи R6 (Emens Parking Garage) и R7 (McKinley Parking Garage) имеют четыре пункта оплаты в каждом. Если пункт оплаты, в котором вы находитесь, не работает, сообщите об этом в Управление парковки и произведите оплату на одном из пунктов оплаты. Неоплата за парковку из-за того, что пункт оплаты не работает, не освобождает вас от ссылки.

Автостоянка R8 (Структура студенческого центра) имеет только одну кассу. Если эта станция не работает, приходите в Управление парковки, чтобы оплатить свое место. Мы выдадим вам предварительно оплаченное разрешение на парковку в гараже. Вам нужно будет принести свои водительские права и знать свой номерной знак. Неоплата за парковку из-за того, что пункт оплаты не работает, не освобождает вас от ссылки.

Вопросы или проблемы?

Не можете найти то, что ищете, или у вас есть проблема? Заполните нашу онлайн-форму, и мы свяжемся с вами.Или, если вы предпочитаете поговорить с кем-то напрямую, позвоните или напишите нам.

Отправить вопрос или комментарий Свяжитесь с нами

Как провести газопровод к отдельно стоящему гаражу

Представьте себе тепло, которое вы могли бы получить, если бы природный газ поступал в ваш отдельный гараж. Вы можете оставаться красивыми и поджаренными всю зиму благодаря целому ряду вариантов нагрева, которые ранее были недоступны. Но это потребует серьезной работы. Вот почему мы потратим некоторое время на эту статью, посвященную основам прокладки газопровода к отдельно стоящему гаражу.

Несколько моментов, на которые следует обратить внимание

Работа с природным газом – это не шутки; вы можете серьезно пораниться или, что еще хуже, если не будете осторожны. Не говоря уже о том, что вы можете нанести серьезный и существенный ущерб своему дому, если его неправильно установить.

Вот почему перед началом установки необходимо учесть несколько важных моментов.

Во-первых, вам необходимо правильно оценить свой текущий набор навыков по отношению к поставленной задаче.Установка газопроводов полностью вписывается в категорию продвинутых «сделай сам». Если у вас есть какие-либо сомнения относительно вашей способности сделать это, было бы лучше проконсультироваться напрямую со специалистом.

Во-вторых, всегда следите за безопасностью при установке. Выполняйте все соединения подробно, медленно и тщательно, и никогда не задействуйте газ в ваших линиях до тех пор, пока не будут выполнены надлежащие испытания и проверки.

Наконец, имейте в виду, что природный газ строго регулируется.Обязательно проконсультируйтесь с местной юрисдикцией, чтобы убедиться, что вы действительно можете завершить установку (или если требуется лицензированный профессионал) и какие местные стандарты и нормы будут применяться к вашей текущей установке.

Начните с прокладки маршрута

Есть только одно место, с которого можно начать – прокладывать маршрут от того места, где начинается ваш текущий газопровод. Хорошая отправная точка – начать с того места, где находится первичный газовый клапан, но обязательно после него.В конечном итоге вы будете отходить от этой области, чтобы запустить новую линию гаража.

Скорее всего, вам придется прокладывать свои линии под землей (очень, очень мало ситуаций, в которых в этом нет необходимости, поэтому в этой статье мы будем предполагать, что вы будете использовать подземные линии).

В этом случае вам нужно определить, где вы физически будете проложить линию в гараж. Затем поработайте, чтобы найти самый короткий и ясный маршрут между двумя точками; Избегайте озеленения или участков, которые, как вы знаете, будут каменистыми и труднопроходимыми.

Имейте в виду, что вы будете работать, чтобы проложить траншею примерно 12 дюймов в ширину и 20 дюймов в глубину, поэтому не забудьте правильно ее нанести на карту.

Рассмотрите свою ведомость материалов

После того, как вы наметили маршрут, самое время составить ведомость материалов, которые вам понадобятся для выполнения работы. Начните с рассмотрения типа трубы, которая вам понадобится для установки.

Если вам в конечном итоге понадобится проложить линию под землей, вам нужно будет купить полиэтиленовую трубу, специально предназначенную для захоронения; стандартная черная труба может использоваться во всех надземных применениях.

Вам необходимо ознакомиться с различными вариантами фитингов, предлагаемыми производителем труб соответствующего типа / марки. Убедитесь, что у вас достаточно, чтобы выполнить все ваши повороты и соединения (переход от черной трубы к полипропиленовой в правильных местах соединения). Было бы целесообразно добавить вторичный запорный вентиль в том месте, где линия входит в гараж

.

После того, как вы выбрали и закупили весь материал, вы можете пойти дальше и арендовать траншеекопатель (если вы не хотите тратить часы на копание вручную), чтобы прорезать траншею для вашей линии.Меньшие по размеру устройства, которые вам нужно запустить для домашнего применения, обычно доступны за пару сотен долларов в день.

Установка ваших линий

К счастью, вся проделанная вами работа по разметке и подготовке сделает сам процесс установки довольно простым. Самым первым отправным местом всегда должно быть обнаружение газового клапана и его перекрытие. Вы не можете работать на этих линиях, пока есть газ.

Далее, запустите траншеекопатель и прорежьте траншею.Уделите особое внимание работе с корневой системой, так как это может сделать весь процесс очень сложным и беспокойным.

Вырезав траншею, можно начинать укладку трубы. Получите знания об использовании всей арматуры на основе списков производителя и убедитесь, что все соединения правильно расположены и полностью герметичны. Не торопитесь, будьте методичны и сосредоточены во всех связях; это основная область, где все может пойти не так.

Сделав соединения и проложив трубу, выходите через траншею и работайте над установкой нового клапана в отдельно стоящем гараже.Затем проложите внутренний трубопровод к прибору или системе, над которой вы работаете.

В конце концов, после выполнения следующих нескольких шагов проверки, вы можете закрыть установку, засыпав грунт, чтобы закрыть траншею.

Проверка вашей установки

Перед тем, как приступить к закрытию траншеи, необходимо проверить линии, чтобы убедиться в отсутствии утечек. Обязательно изучите требования местного кодекса – каждая юрисдикция будет отличаться по типу и продолжительности тестирования, которое необходимо провести.

Обычно есть две формы тестирования, которые вы будете проводить, и оба они включают подачу сжатого воздуха в линию для проверки давления.

Сначала подайте сжатый воздух, возьмите смесь воды и средства для мытья посуды в соотношении 1: 1 и распылите на все соединения. Вы будете искать какие-либо пузыри – если вы обнаружите что-то, что вам нужно, чтобы повторно посетить и укрепить качество этой связи.

Затем вы приложите измеритель давления к дальнему концу линии и дайте ему измерить давление сжатого воздуха в течение 24 часов.Если в это время произойдет какое-либо падение давления, у вас будет какая-то утечка, которую нужно будет найти и устранить – если давление сохраняется, вы в хорошей форме.

Строители отдельно стоящих гаражей

Вы хотите расширить свой гараж? В Danley’s мы можем построить двускатные гаражи, гаражи с шатровой крышей и гаражи с двускатной крышей. Мы обслуживаем Чикаго и пригороды с 1959 года отдельными гаражами нестандартного размера, которые варьируются от любого размера. Поговорите со специалистом и получите бесплатную калькуляцию онлайн уже сегодня.

разрешений на парковку | Транзит и парковка

разрешений 2021-22 скоро будут доступны.

Проверьте позже для получения дополнительной информации.

Студент (зеленый), факультет / персонал (желтый), мотоцикл, скутер и удаленное разрешение доступно для покупки через My Parking Account.Уведомления о выдаче разрешений Resident Reserved, Garage и Blue Reserved отправляются в uark. адреса электронной почты, начиная с конца лета.

Пытаюсь решить, какое разрешение приобрести, или у вас есть вопросы относительно вашего текущего разрешать? Ознакомьтесь с таблицей вариантов парковки UA.

Студенты

Студентам доступны следующие разрешения:

• Студент
• Резидент Зарезервирован
• Гараж
• Пригородный
• Мотоцикл / скутер
• ADA (доступный)

Просмотр сведений

Преподаватели и сотрудники

Преподавателям и сотрудникам доступны следующие разрешения:

• Преподаватели / сотрудники
• Зарезервировано
• Гараж
• Пригородный
• Мотоцикл / скутер
• ADA (доступный)

Просмотр сведений

Парковка для посетителей

Посетителям и продавцам доступны следующие варианты:

• Разрешение на временное посещение
• Помещение с счетчиком оплачено

Посмотреть детали

Разрешительные сборы Осень 2021 – весна 2022 года

Преподавательский состав / Персонал Зарезервировано	712.73
Резидент Зарезервирован	692,92
Зарезервированный студент-инвалид	190,46
Преподавательский состав / Персонал, превышающий или равный 40 000 долларов США годовой заработной платы / Посетитель / Продавец	198.77
Преподаватели / сотрудники с годовой зарплатой менее 40 000 долларов	136,25
Студент	106,89
Пригородный	26,21
Стоимость счетчика: Лот 26 (в час)	2.85
Стоимость метра: гараж на Хармон-авеню (в час)	1,80
Сборы за счетчик: кратковременный 30-минутный максимум, счетчики в золотом корпусе (в час)	1,00
Сборы за счетчик: Другое (в час)	1.80
Мотоцикл	71,90
Парковочный гараж зарезервирован (полный год)	944,52
Автостоянка на один день временная	17,48
Самокат	71.90
Скутер Зарезервировано	215,68
Временное (в сутки)	7,78
Временный (в неделю)	31,15

Список типов разрешений и их описание

Студент – Студенты, обучающиеся в настоящее время.Это разрешение позволяет парковаться на студенческих и отдаленных стоянках.

Пригородный – все студенты, преподаватели и сотрудники имеют право.

Резидент зарезервирован – В настоящее время зачисленные студенты, проживающие в жилых помещениях Университета Арканзаса. в зависимости от даты заключения жилищного договора и наличия свободных мест. Также позволяет парковаться в студенческие и удаленные парковки круглый год.

Гараж – выдается для конкретных гаражей и продается физическим лицам на основании заявки.Приоритет дается в следующем порядке: преподаватели и сотрудники, инвалиды, студенты, проживающие на территории кампуса, и студенты за пределами кампуса (аспиранты, старшеклассники, юниоры, второкурсники, а затем первокурсники). Разрешения на гараж для преподавателей и сотрудников будут ежегодно продлеваться в зависимости от площади. наличие и их ответ в установленный срок. Разрешение на использование гаража на территории кампуса будет ежегодно обновляться на основании списка приоритетов университетского жилья и заявителя. отвечаю в срок.Разрешения на использование гаража для резидентов за пределами кампуса будут продлены доступное пространство в порядке, указанном выше, если пространство все-таки доступно Запросы преподавателей, сотрудников и резидентов на территории кампуса были выполнены. Новый за пределами кампуса запросы резидентов будут выдаваться в зависимости от наличия места и в порядке подачи заявки. Дата.

Преподаватели / сотрудники – Преподаватели и сотрудники Университета Арканзаса, работающие полный рабочий день, или Университет, работающий неполный рабочий день сотрудников Арканзаса, которые работают не менее 1000 часов в год и не зачислены более пяти учебных часов в семестр.

Зарезервировано (синий) – выдается для определенного лота и продается физическим лицам только по заявке на обновляться ежегодно. Имейте в виду, что ваше приложение добавит ваше имя в ожидающую list и не гарантирует вам зарезервированное разрешение.

ADA (Доступно) – Годовые разрешения на парковку ADA будут выдаваться за обычную плату любому студенту или сотруднику, у которого есть государственный парковочный знак ADA или номерной знак, выданный на их имя.Временная парковка ADA разрешение будет выдаваться на тот же срок, что и государственный временный знак. или максимум 7 дней на основании заключения соответствующего лицензированного врача. рекомендовать временное разрешение ADA.

Временный посетитель / продавец – Разрешение на парковку для временного посетителя разрешает парковку в следующем университете: Парковки в Арканзасе: факультет / персонал (желтые знаки), студент (зеленые знаки), удаленный (оранжевые знаки) и паркоматы (только серые счетчики).

Мотоцикл – Парковка только для мотоциклов (объем двигателя 50 куб. См и выше). Мотоциклы могут также припаркуйтесь на незанятых парковочных местах со счетчиками, оплатив счет за счетчик. Мотоциклы нельзя оставлять на парковке для преподавателей / сотрудников, студентов, удаленных парковок или в Хармоне. Авеню Гараж. Владельцы зарезервированных разрешений, желающие оставить свой мотоцикл в зарезервированной партия вместо своего основного транспортного средства должна сначала приобрести утвержденный дисплей разрешения устройство для правильного отображения зарезервированного разрешения на мотоцикл.Сотрудники факультета держатели разрешений могут приобрести утвержденное устройство отображения разрешений для отображения своих преподавателей / сотрудников разрешить на мотоцикл и припарковать его на стоянке для мотоциклов. Это устраняет необходимо приобрести дополнительное разрешение на мотоцикл.

Самокат – студенты и преподаватели / сотрудники. Двухколесная моторизованная техника до 50 куб. Действителен в только специально отведенные места для парковки скутеров. Чтобы приобрести разрешение на скутер, заполните регистрационную форму транспортного средства и принесите на парковку на Razorback Road или в гараже Harmon Avenue.

Зарезервированный самокат – Студенты и преподаватели / сотрудники. Двухколесная моторизованная техника до 50 куб. Действителен в только специально отведенные зарезервированные парковочные места для скутеров. Чтобы приобрести зарезервированное разрешение на скутер, заполните онлайн-заявку на зарезервированный скутер.

продвинутых счетчиков | Гавайский Электрик

Что такое расширенные счетчики?

Advanced meter – это современные электрические счетчики, которые обеспечивают двусторонний обмен данными между вашим домом или офисом и Hawaiian Electric через защищенную сеть беспроводной связи.Современные счетчики выглядят так же, как аналоговые электросчетчики, но с цифровым дисплеем. Современные счетчики – важный компонент наших усилий по модернизации сети.

Каковы преимущества усовершенствованного счетчика?

• В отличие от старых счетчиков, которые требуют физического считывания показаний счетчика для выставления счетов, современные счетчики могут собирать и отправлять данные об использовании электроэнергии в Hawaiian Electric по беспроводной технологии. Это означает большую конфиденциальность для домовладельцев, меньшее количество грузовиков на дорогах, меньшее потребление газа и экономию средств за счет повышения эффективности эксплуатации.Эти сбережения передаются нашим клиентам.
• Данные об использовании энергии можно собирать с 15-минутными интервалами и безопасно выгружать на веб-портал управления энергопотреблением, который можно использовать для отслеживания своего использования. Это позволит вам лучше понять, как различная электроника и бытовая техника влияют на ваше общее потребление энергии и как вносить коррективы для более эффективного управления расходами на электроэнергию.
• Современные счетчики играют жизненно важную роль в расширении наших возможностей использования возобновляемых источников энергии, чтобы лучше использовать прогрессивные технологии, такие как электромобили, которые помогают снизить выбросы углерода, по мере того, как мы решаем проблему изменения климата.

Advanced Meters FAQ

---

Мой портал об использовании энергии

Расширенный счетчик записывает данные об использовании с 15-минутным интервалом и предоставляет вам доступ к ним через портал My Energy Use Portal. Вы можете легко узнать, сколько электроэнергии вы потребляете в разные часы дня, и сравнить свои модели использования с предыдущими днями и неделями. Это может помочь вам лучше знать свои модели энергопотребления и делать разумные, экономичные корректировки энергопотребления.

Используйте свои данные

Это ваши данные, и у вас есть к ним полный доступ.Портал My Energy Use предоставляет вам возможность легко загружать данные об использовании энергии с детализацией до 15-минутных интервалов в формате Excel (CSV) или формате зеленой кнопки (XML).

Green Button – это отраслевая инициатива, направленная на предоставление потребителям коммунальных услуг простого и безопасного доступа к информации об использовании энергии в стандартизированном формате XML. Это позволяет вам предоставлять свои данные третьим сторонам для использования – для таких целей, как программирование домашних устройств управления энергопотреблением, определение размеров и финансирование солнечных систем на крыше, а также проверка инвестиций в экономию энергии в доме.

---

Когда придет время модернизировать свой электросчетчик, вот информация, которая поможет вам определиться с выбором.

Сравните характеристики усовершенствованных измерителей и существующих аналоговых и цифровых измерителей.

Сравнение счетчиков	Расширенный счетчик	Существующий счетчик
Просмотр ежедневного потребления электроэнергии	Есть	№
Подключите свою службу удаленно	Есть	№
Будущие преимущества, которые могут включать динамическое ценообразование, настраиваемые даты выставления счетов, предупреждения об энергопотреблении, текущую оплату	Есть	№
Ежемесячное посещение счетчика счетчика	№	Есть
Расчетный счет при необходимости (счетчик недоступен, животные во дворе и т. Д.)	№	Есть

Чтобы отказаться от расширенного счетчика, вы должны быть владельцем электрического счета. Вы можете отказаться онлайн, отказаться от рассылки по почте или позвонить в наш центр обслуживания клиентов.

Отказ от Advanced Meter

---

Безопасность современных счетчиков

Современные счетчики используют радиочастоты (RF) для связи через электрическую сеть. RF – это электромагнитная энергия, которая включает частоты, используемые для повседневной связи, например, для радио- и телевещания, сотовых телефонов и маршрутизаторов Wi-Fi.

Расширенные счетчики – важная часть нашей стратегии модернизации энергосистемы. При установке и надлежащем обслуживании усовершенствованные беспроводные измерители приводят к гораздо меньшим уровням радиочастотного воздействия – общее среднее время передачи составляет менее одной секунды за 24-часовой период – по сравнению со многими существующими распространенными бытовыми электронными устройствами, особенно сотовыми телефонами и микроволновыми печами.

Узнать больше о радиочастоте

Подробнее об электрических и магнитных полях

Дополнительные ресурсы

Короткое замыкание в гараже? – HomeOwnersHub

Показать текст цитаты

Это точно звучит как подземная проводка проблема.Не провода замкнуты друг на друга, а замкнут на массу. 1. Попробуйте убить ВСЮ мощность в гараже: физически отключите столько, сколько сможете, если не может быть отключенным, убедитесь, что он выключен и не рисует мощность (как в дежурных режимах).
2. Вы видите что-то ближе к 110V на панель в гараже? Если да, то что-то рисует мощность между этой панелью и главной панелью – как в, замыкание на землю из-за нарушения изоляции, что бы ни.
3. ЕСЛИ вы видите что-то близкое к 110 В переменного тока, затем подключите что-нибудь в гараже, что рисует власть.Возможно галогенная лампа или что-нибудь потянет несколько ампер. Посмотрите на то же напряжение опять таки. Если он существенно упал с какое бы напряжение вы ни читали раньше, это определенно будет проблема с подземной проводкой, вероятно, из-за воды, которую вы упомянули.
4. ЕСЛИ напряжение на шаге 1 составляет 104 В независимо от подключено что-нибудь или нет, перейдите в главная панель и считайте напряжение в гараже провода там.
5. Если это 110 В, значит, что-то рисует много тока под землей.
6. ЕСЛИ 104, значит что-то еще происходит и Скорее всего, это не подполье. Быть уверенным, просто вытащите провода из соединения главной панели (панель выключена) и посмотрите, вернется ли это к 110 или что-то еще. Убедитесь, что весь дом не видит такого низкого Напряжение.
Пренебрежение калибровкой измерителя, погрешность параллакса, и т. д., 104 В переменного тока на главной панели и, следовательно, весь дом находится прямо на нижней границе полезной сетевое напряжение. В этом случае проблема больше всего вероятно становится трансформатором на Полюс неисправен или требует замены.104Vac – это также жестко справляется со всем, в чем есть мотор; Oни имеют тенденцию быть довольно горячими. От 110 до 120 В – это нормальная норма, смотря где вы жить. Допуск может составлять до 10%, но редко так далеко даже для самых отдаленных области.
Если я что-то ошибся, я уверен, что кто-нибудь поймать и исправить.
HTH,
Twayne

Часто задаваемые вопросы по счетчику воды – DEP

В Нью-Йорке устройства автоматического считывания показаний счетчика (AMR) подключаются к вашему индивидуальному счетчику воды.Эти устройства передают показания в компьютеризированную биллинговую систему до четырех раз в день. Эта технология позволяет клиентам просматривать и управлять своим потреблением воды на ежедневной, еженедельной, ежемесячной и ежегодной основе, используя свою учетную запись MY DEP. Чтобы запланировать установку, ремонт или замену устройства AMR, обратитесь в службу поддержки клиентов. Перейдите к разделу «Как мы выставляем вам счет», чтобы узнать больше о тарифах на воду или часто задаваемых вопросах по выставлению счетов, чтобы получить ответы на вопросы о счетах за воду и канализацию.

Как я могу установить счетчик воды в моем доме?

Владельцы собственности должны связаться со службой поддержки клиентов, чтобы запланировать установку автоматического считывающего устройства.

Кто отвечает за счетчик воды?

Для большинства небольших объектов в Нью-Йорке DEP несет ответственность за первоначальную установку, замену и ремонт счетчика воды. В некоторых случаях ответственность может нести собственник, и все вновь построенные или отремонтированные объекты должны устанавливать счетчики воды за свой счет. Владельцы собственности также могут нести ответственность за замену счетчика, если он был незаконно удален.

Владельцы собственности несут ответственность за защиту своих счетчиков воды и обеспечение того, чтобы они не пострадали от холода или небрежности.Узнайте больше о том, как защитить свои трубы и счетчики от замерзания.

Счетчики воды необходимо устанавливать на линии водоснабжения в непосредственной близости от того места, где она входит в здание. Некоторые водопроводы проходят в собственность под землей, что требует установки счетчика воды в яме, которая может находиться в помещении, в подвале, под черным полом, в гараже или на открытом воздухе во дворе. Там, где требуется открытый колодец, он должен быть изолирован для защиты счетчика зимой.

Как я могу проверить точность моего водомера?

Если вы считаете, что ваш счетчик воды ведет запись неправильно, вы можете попросить провести «проверку точности счетчика» на вашем счетчике воды.Этот тест является платным, и до того, как можно будет назначить встречу для проверки счетчика воды, необходимо оплатить сервисный сбор в размере 180 долларов США. Пожалуйста, свяжитесь со службой поддержки клиентов для получения дополнительной информации об этой услуге.

Как мне прочитать счетчик воды?

Все водомеры, одобренные для использования DEP, читаются так же, как автомобильные одометры. Чтобы узнать, как правильно считывать показания счетчика воды, скачайте «Как считывать показания счетчика воды».

Что мне делать, если я покупаю или продаю недвижимость?

Если вы покупаете недвижимость в Нью-Йорке, важно запросить показания счетчика передачи собственности (или показания титула) до закрытия.Чтобы защитить себя от расходов, понесенных продавцом, вы должны получить показания за тридцать (30) дней до закрытия. Покупатели должны попросить своего законного представителя, чтобы продавец получил этот титул за тридцать дней до закрытия.

Важные шаги, о которых следует помнить:

1. Покупатели должны запросить показания счетчика титулов в DEP как минимум за месяц до закрытия. Свяжитесь со службой поддержки клиентов, чтобы запланировать чтение заголовка.
2. Продавцам необходимо остановить автоматическую оплату счетов до того, как продажа будет окончательной.Свяжитесь со службой поддержки клиентов для получения дополнительной информации.
3. Продавцы, которые решили участвовать в Программе защиты линии обслуживания, должны позвонить по телефону (888) 300-3570, чтобы отменить покрытие защиты линии обслуживания.
4. Продавцы должны выйти из своей учетной записи My DEP до того, как продажа станет окончательной, чтобы перестать получать уведомления об утечках и безбумажные счета. Свяжитесь со службой поддержки клиентов для получения дополнительной информации.
5. Покупатели должны заполнить регистрационную форму клиента. Эта форма предоставляет DEP соответствующую информацию для счетов за воду и канализацию.После регистрации воспользуйтесь преимуществами онлайн-оплаты счетов и зарегистрируйте учетную запись My DEP. Учетная запись My DEP позволяет вам отслеживать потребление воды, обнаруживать дорогостоящие утечки и оплачивать счета онлайн.

Чтобы распечатать эту информацию, загрузите Руководство по покупке или продаже недвижимости.

Может ли устройство AMR изменить показания счетчика воды?

Нет, устройство AMR не может изменять показания счетчика воды. Как устройство с односторонней передачей, он не может повлиять на то, как ваш водомер измеряет ваше потребление.

Соответствует ли оборудование AMR отраслевым и федеральным стандартам?

Да. Технология AMR предназначена для работы на очень низких уровнях мощности и широко используется в коммунальной отрасли. Мы используем только оборудование AMR, которое было протестировано и соответствует стандартам Американского национального института стандартов (ANSI) и Федеральной комиссии по связи (FCC). Подобные системы используются во многих других крупных городах, включая Бостон, Даллас, Детройт и Вашингтон, округ Колумбия,

.

Почему показания моего водомера снимаются в разное время дня?

Показания счетчика воды

AMR снимаются в разное время дня, чтобы гарантировать правильную передачу и прием радиочастот.

Почему в определенное время нет чтения, только оценки?

Более 99% всех автоматических показаний счетчиков принимаются без сбоев. Однако бывают случаи, когда DEP не может принять сигнал водомера. В этих редких случаях на графике потребления будет отображаться сообщение «Чтение недоступно», либо будет отображаться среднее потребление на основе следующего полученного считывания. Поскольку система AMR отправляет ежедневные показания счетчиков воды, отдельные сбои не повлияют на ваш счет за воду.Если нет чтения более недели, пожалуйста, свяжитесь со службой поддержки, чтобы назначить встречу.

Мешает ли оборудование AMR работе телевизора, персональных компьютеров или другого электронного оборудования?

Нет. Оборудование AMR в большинстве случаев находится за пределами вашего здания и работает в маломощном диапазоне частот, зарезервированном специально для этой цели. Маловероятно, что это помешает работе любого другого электронного оборудования.

Работает ли передатчик AMR от электричества в моем доме?

Нет, передатчики AMR работают от батарей со сроком службы 20 лет.

.
