Как правильно подсоединить датчик движения на свет. Датчик света (фотореле) для уличного освещения. Настройка датчика движения

Невозможно создать датчик движения с фиксированными параметрами, который бы нормально работал в любых условиях. В определенных местах установки чувствительность датчика должна быть очень тонкой, в других и грубой достаточно.

Данный вид датчиков в грубом приближении можно ассоциировать с работой направленного термометра, поскольку его срабатывание зависит от появления в зоне его видимости источника тепла. Чтобы он работал безотказно, необходима предварительная настройка, которая обеспечивается функциональными возможностями прибора. Например, инфракрасный датчик настроен на появление взрослого человека, а в помещение входит ребенок.

Температура тела обоих может быть одинаковой, но излучаемое телом и улавливаемое датчиком количество тепла не одинаково. Если же отрегулировать датчик по минимуму, то он начнет срабатывать и на появление собаки или кошки, которым освещение абсолютно не требуется.

Большинство выпускаемых моделей инфракрасных датчиков требуют ручной, по факту, настройки.

Принцип действия ультразвукового датчика отличается «активностью», в отличие от пассивного инфракрасного. В нем используется фиксация отраженного сигнала высокой частоты от находящихся в зоне обзора предметов. Перемещение одного из них или появление нового нарушает «запомненную» картину, и датчик срабатывает. Работа происходит в режиме постоянного сканирования заданной области. Ультразвуковой датчик относится к активным приборам, он постоянно, с заданными промежутками времени, посылает сигнал и анализирует отраженный. Соответственно, и стоимость этого прибора в разы выше инфракрасного. Несмотря на надежность, применительно к включению световых приборов такой датчик используется редко, чаще он применяется в охранных целях.

Микроволновые датчики наиболее универсальны благодаря тому, что постоянно сканируют всю отведенную под их контроль зону, что позволяет полностью довериться технике: ни одно движение датчик не оставит без внимания и включит сигнал или другой прибор.

Из-за высокой стоимости устройств применение микроволновых датчиков в обычном быту пока не очень распространено.

После определения мест, которые желательно оборудовать датчиками движения для включения света, можно перейти к выбору самих датчиков. Следует учитывать, что варианты исполнения могут быть рассчитаны на установку в помещении или на открытом воздухе. Предназначенные для работы вне помещения датчики могут выдерживать значительные климатические нагрузки (влажность, температуру окружающей среды), а внутренние, комнатные, нормально работать вне помещения не смогут.

Перед тем, как разместить датчик движения в помещении, нужно определить, какое действие должно вызывать включение света. Например, открывание двери или появление в зоне обзора прибора человека требуют установки разных видов датчиков. Инфракрасный на простое открывание двери не сработает, пока порог не переступит человек, по определению: он реагирует на излучаемое телом или предметом тепло. Автоматическое включение света при простом открывании двери может быть обеспечено ультразвуковым или микроволновым датчиком движения.

Конструктивно датчики отличаются и углом обзора. Например, потолочные датчики движения для включения света могут охватить до 360 градусов пространства, настенные от 90 до 240 градусов.

Устанавливается датчик на место в строгом соответствии с прилагаемой к нему инструкцией. На время подключения напряжения к датчику сеть должна быть обесточена. Разумнее установку датчика и, при необходимости, дублирующего выключателя доверить профессиональному электрику.

Что необходимо знать про настройку?

После подключения методом проб и ошибок производится регулировка. Последовательность этого процесса также приводится в инструкции на прибор.

В большинстве датчиков движения для включения света регулировке поддаются два параметра: время срабатывания и зависимость срабатывания от уровня общей освещенности. Регулировка освещенности необходима при установке в тех помещениях, куда в дневное время проникает естественный свет. В иных случаях можно выставить минимум.

По времени срабатывания датчик настраивается таким образом, чтобы продолжительность освещения была достаточной для определенного действия. Большинство выпускаемых приборов позволяют задавать это время в пределах от нескольких секунд до 10 минут.

Сразу оборудовать весь дом «умными» помощниками, одними из которых являются датчики движения, проблематично и затратно. Но оснастить таким датчиком самый проблемный уголок и навсегда забыть о неудобстве – просто, быстро и недорого. После него очень скоро появятся датчики и в других помещениях, и, возможно, во дворе! К комфорту легко привыкаешь.

Видео о подключении датчиков движения

Лучше один раз увидеть, чем сто раз услышать! Поэтому посмотрите обзор наиболее распространённых видов оборудования и способы подключения.

Если вас интересует вопрос, как подключить датчик движения правильно, то вы открыли нужную статью. Изучив изложенный ниже материал, вы поймёте, что подключение такового практически схоже с установкой обычного выключателя, а главным отличием между ними является непосредственно принцип работы – механический и автоматический.

Подключение одного датчика движения в цепь

Для начала вы узнаете, как подключить один датчик движения в цепь. На нём есть три клеммных зажима. От одного зажима провод ведётся напрямую к фазе, другая клемма предназначена для нулевого провода, а третья – для подключения осветительного прибора. Как видите, схема подключения датчика движения достаточно проста.

Схема подключения датчика движения — Фото 04

Если вы хотели бы, чтобы освещение постоянно работало, даже когда отсутствует перемещение в зоне видимости, нужно параллельно подключить выключатель непосредственно к датчику движения. Для этого выключатель подключается от фазы к части провода, расположенного между датчиком движения и осветительным прибором. Когда выключатель разомкнут, то датчик движения будет работать, как того и требуется, но если замкнуть выключатель, то лампа будет работать в обход датчика. Всё достаточно просто.

Подключение нескольких датчиков в цепь

Теперь попытаемся объяснить, как подключить датчики движения, если их два или более. А требуется это в том случае, если радиус действия такого датчика слишком мал и его не хватает для охвата необходимой территории.

Нужно подбирать место для монтажа датчика таким образом, чтобы ему открывался наибольший угол обзора. Но в помещениях хаотичной планировки такое осуществить при помощи одного устройства практически невозможно. В таком случае датчики подключаются параллельно к одной фазе! Если подключить датчики к разным фазам, то будьте готовы к появлению короткого замыкания из-за межфазного подключения.

Место для монтажа

Даже если вы нашли схему датчика движения для освещения, выбрать наилучшее место для установки не так-то и просто. Вы должны учитывать сразу несколько факторов, влияющих на качество его работы. Так, не следует устанавливать его около отопительных систем, кондиционеров, источников электромагнитного излучения (микроволновая печь, радиоприёмники, телевизоры).

На практике подключение датчика движения следует начинать с его осмотра.

На коробке (обычно под клеммами) находится схема подключения датчика движения. Клемм три и имеют они следующие обозначения: L, N и L со стрелочкой. Обычная L обозначает клемму, к которой подключается фаза. N – нулевой провод, а L со стрелочкой – провод для соединения с лампой.

Осмотрите схему, состоящую из светильника и выключателя в помещении. Разберите её и убедитесь в том, что выключатель размыкает фазу. Но может случиться и так, что выключатель установлен на нулевом проводе. Светильник работает, хоть и такой вариант небезопасен.

Обратите внимание на провода, идущие из стены к люстре. Их два. Зачистите провода и подсоедините клеммную колодку из трёх штук. Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой L. Через среднюю клемму колодки люстры проведите нулевой провод и замкните его на клемме датчика с обозначением N.

Через среднюю клемму колодки люстры проходят ещё два провода.

Один провод подключается к люстре, а другой – ко второй розетке. Фазовый провод от клеммы датчика идёт к другой клемме не напрямую, а через разомкнутое реле. Клемма с буквой L и стрелочкой на датчике движения соединяется с третьей клеммой колодки люстры. К нижней клемме колодки люстры подключают лампочку и дополнительную розетку. Реле будет срабатывать тогда, когда датчик движения зафиксирует какие-либо колебания. Как видите, подключение датчика движения для освещения несложное.

Чтобы установить детектор движения, не нужны специализированные знания или профессиональный опыт. Достаточно разобраться в простых электросхемах и правильно соединить кабели между собой. В этой статье просто и понятно объяснено, как подключить датчик движения своими руками, а также приведены рекомендации по выбору прибора и решение возможных проблем во время монтажа.

Схемы подключения

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L – фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
Подать питание и проверить работоспособность датчика.

Схемы подключения датчиков движения

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

Отключить сеть и проверить отсутствие напряжения.
Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

Отключить питание и проверить отсутствие напряжения.
Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.

Схема подключения к прожектору

Видео инструкция

Проверка установки

Чтобы проверить работает ли датчик, нужно выставить на максимум параметр LUX, а настройку TIME, наоборот, на самый минимум. Если после подачи электричества загорелся светодиодный индикатор, значит, произошло включение нагрузки. Если диод загорелся не сразу, это не значит, что прибор неисправен. Нужно подождать полминуты, чтобы он успел подготовиться к работе. Это позволяет проверить устройство до подключения остальных приборов, сэкономив время на поиске места для установки датчика.

Настройка

После установки прибора надо отрегулировать его для более точного срабатывания. Количество настроек зависит от модели устройства. В дешевых вариантах можно повлиять лишь на время включения света и на уровень освещенности. В более дорогих моделях добавляется настройка чувствительности сенсора, и возможность перемещать угол обзора датчика.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Настройка для охвата максимальной территории

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть. Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

Возможные проблемы и их решение

Может возникать ситуация, когда выключение света не происходит, хотя прибор работает исправно. Здесь стоит проверить настройку длительности срабатывания (TIME), которая может быть выкручена в максимальное положение. Свет остается включен так долго, что просто не успевает погаснуть. В таком случае нужно уменьшить этот интервал до приемлемого результата.

Проблема может быть и в других настройках: слишком низкая чувствительность (SENS) или неверный порог освещения (LUX). Проверьте работу датчика, вывернув ручки на максимум, чтобы исключить эти варианты.

Датчики имеют свои особенности зоны обнаружения

Неоптимальное место установки

Возможно устройство загорожено шкафом или тумбой. Либо зона действия расположена слишком далеко от человека и не видит движения. Или лампа, к которой он подключен, находится настолько близко, что вызывает ложные срабатывания. Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Эти недочеты исправляются легко и быстро. Мебель можно убрать либо поставить детектор в другое место. Для выбора оптимального места установки необходимо понимать принцип работы датчика. Микроволновые и ультразвуковые датчики любят движение к датчику или от него. А инфракрасные – движения мимо датчика. Если двигаться навстречу пиродатчика идеально по осевой линии, то он может и не работать. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как видим угол обзора, указанный в описании производителем, он не указывает в какой плоскости – это не полная информация, а хитрости производителя. Инфракрасный датчик может срабатывать, если в его поле видимости есть предметы с разной температурой, даже без движения этих предметов. Поэтому их еще называют датчиками присутствия.

Перегорание лампы

Перед установкой новой лампы проверяйте ее на работоспособность. Также это делается с помощью вольтметра, хотя способ не самый точный. Еще можно вкрутить лампу в другой светильник, который до этого работал с другой лампой.

Неисправность проводки

При подозрении на неисправность проводки нужно вызвать мастера либо прозвонить ее мультиметром самостоятельно. Другая причина кроется в неправильном подключении нулевого кабеля к датчику движения. Часто в место соединения с колодкой попадает строительный мусор, после чего образуется слой нагара и окисление металла. При этом контакт больше не проходит, и датчик перестает срабатывать. Чтобы это исправить, надо проверить провода на наличие повреждений, а окислившееся место тщательно очистить и прожать НШВИ наконечниками.

Брак и неправильные условия эксплуатации

К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Часто это касается дешевых моделей с низким уровнем защиты. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой. В корпус могла попасть вода или пыль. Перед покупкой не забывайте проверять исправность устройства.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

Конструкция ИК датчика движения

Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
Акустический . Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Важные характеристики датчика движения

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
Фронтально, когда человек движется по направлению к устройству.
Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

Охранные системы и сигнализация.
Подсветка ворот и дорожек у дома.
Установка контроля над работой фонтанов.
Монтаж подсветки бассейна.
Освещение лестниц и коридоров.
Освещение подвальных и подсобных помещений.
Срабатывание слива унитаза и включение вытяжки.
Светодиодная (LED) лента для .

Основная сфера использования – уличное освещение

Где устанавливать?

Без опыта установки подобных устройств довольно сложно выбрать оптимальное место для датчика. Поэтому стоит потратить немного времени на тестирование разных уголков в квартире или во дворе. Есть несколько общих рекомендаций, которые помогут в этом процессе:

В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Технические характеристики и внешний вид устройства напрямую влияет на место установки. Бытовые датчики движения обычно крепятся на потолке или стенах. Первый вариант удобно устанавливать в помещении с несколькими дверьми, где неизвестно, с какой стороны войдет человек. Потолочные датчики чаще всего имеют угол обзора в 360° и устанавливаются посередине комнаты. Но для разных датчиков важно направление движения, и в какой плоскости они работают.

Вариант исполнения настенного датчика движения

Датчик движения служит для автоматического включения света в доме. Он обнаруживает объект, движущийся в помещении и подает сигнал для включения света. В быту очень удобно использовать такие приспособления.

Что такое датчик движения и зачем он нужен?

Датчик движения – специальный волноискатель, работающий от электричества. Он улавливает движения в помещении. То есть, любой движущийся объект попадая в зону охвата датчика движения, активирует сенсорную систему, которая передает его к присоединённому механизму к ней механизму.

Прибор не навредит вашему здоровью и существенно сэкономит электроэнергию, а значит и деньги, которые вы могли за него отдать.

У данного приспособления имеются множество плюсов:

Установив датчик движения в каком-либо складском помещении, облегчит вашу жизнь. Как правило, в таких помещениях выключатели находятся достаточно далеко от входа. Это значит, если в помещении творческий беспорядок, вы легко можете получить травму, споткнувшись через какой-либо предмет.

Многофункциональность один из главных преимуществ датчиков движения. Он не только компактен и идеально подойдет для любого интерьера, а также может быть беспроводным, что удобно. Датчик движения можно использовать в различных целях, будь то открытие ворот или сигнализация.

Типы датчиков движения

Сейчас существует несколько видов датчиков движения. Перед покупкой стоит немного разобраться в характеристиках данных приборов. Их большое количество, чтобы каждый мог выбрать прибор подходящий под определенные требования.

Датчики движения делятся на некоторые типов, в зависимости от места, где он находится:

Тип внутренний. Такой вид датчиков находится в помещении. Установить его можно в абсолютно любом месте дома или квартиры.
Тип внешний. Такой прибор работает на расстоянии от 100 до 500 метров. Обычно их устанавливают во дворе дома или на обширных участках различных производств.

Установка, как и приборы делится на два типа:

Потолочный тип установки. Такой сигнализатор монтируют в потолок. Как правило, он работает на все 360 градусов.
Настенный или, другое название – угловой тип установки. Преимущество считается меньший угол разора, так сокращается количество ложных реагирований.

Питание сигнализатора делится на несколько видов:

Проводной тип питания – на протяжении всего времени эксплуатации работают хорошо, почти как новые. Это происходит из-за того, что электроэнергия передается по проводам. У сигнализатора имеется минус – он отключается, в случае отсутствия электричества.

Автономный или беспроводной тип питания. Он работает от одного или нескольких аккумуляторов, которые заранее встроены. Более современные модели питаются солнечным светом. Однако столь экологичный вариант требует контроля электроэнергии. Ее не должно быть слишком мало, или слишком много.

Установка

Датчики также отличаются установкой. Есть внешние или накладные, а также приборы, которые встраиваются. Первые легки в монтировании, к ним нужно лишь подвести электропроводку. У второго типа главным плюсом является возможность изготовления под интерьер и общий дизайн комнаты.

Чтобы лучше понять, как он выглядит, стоит посмотреть фото таких датчиков движения. Благодаря данному преимуществу датчик можно спланировать еще на стадии разработки проекта всего дома. Оба вида отличаются друг от друга принципом работы.

Датчик движения ультразвуковой

Работает он достаточно просто. Волны, которые исходят от движущего предмета, считывает встроенный волноуловитель. Данный вид датчиков долго служит и он удобен в использовании. Цена на ультразвуковой датчик приемлема, а также он устойчив к окружающей среде.

Однако, у него имеются некоторые недочеты:

Часто не реагирует на медленно движущийся объект.
Негативно действует на животных поэтому, если у вас есть домашние любимцы не стоит выбирать датчик данного типа.

Датчики инфракрасные

Такие приборы реагируют на тепло исходящее от движущегося объекта, далее включается свет. Выполнение данного действия напрямую зависит от количества лампочек, которые встроены в систему. Чем больше ламп, тем больше территории охватывает прибор.

Такой датчик устанавливать на кухне не желательно, т.к. там перепады температур, а как вы уже знаете эти приборы не любят смену температуры.

Датчик является безвредным для животных и людей. Прибор настаивается под ваши требования угла обзора и чувствительности. Датчики этого типа отлично работают, как в помещениях, так и на улице – это определенно плюс. К инфракрасным датчикам относятся датчики движения 12 вольт.

Минусы инфракрасных датчиков:

Реагируют на тепловые волны от техники, которая находится в комнате.
Осадки и солнце воздействуют на инфракрасные датчики.
Не реагирует на предметы, которые не излучают тепло.

Принципы работы датчиков движения

Принцип работы датчика движения достаточно прост. В то время, когда на территории обзора датчика движения появляется движущийся объект, встроенный обнаружитель включит реле и с его помощью электричество передастся к лампочкам, тем самым включив свет.

Устройство работает то время, которое вы указываете в настройках. Можно выбрать от 5 секунд до 10 минут. То есть, например, вы поставили таймер в 5 минут, если в течении всего этого времени не будет движения, прибор выключит свет.

Ещё до покупки датчика необходимо определиться с местом его размещения. Именного от этого будет зависеть тип устройства. К примеру, датчик инфракрасного типа не будет реагировать на человека, если он не зашел в помещение. Если же вы хотите, чтобы свет включался при открывании дверей, установите прибор ультразвукового типа.

Как правильно установить датчик движения?

Вы уже знаете, что такое датчик движения, их виды, и как они работают. Теперь давайте поговорим о том, как правильно подключить датчик движения. При размещении прибора обязательно нужно учитывать размеры помещения, где находятся окна и двери. Это все влияет на корректную работу датчика.

Учитывайте данные факторы при монтаже прибора:

Не должно быть грязи или пыли.
Какие-либо предметы перед датчиком, в особенности на улице, могут стать причиной срабатывания прибора.
Если вы устанавливаете сигнализатор с проводкой, ее изоляция должна быть влагостойкой.
Монтировать датчик рядом или напротив приборов излучающих свет или электромагнитные волны – не лучшая идея.
Задайте нужный угол и направление, потому что прибор будет реагировать на предметы, которые попадают в зону охвата.
Подбирать светильники, следует по мощности, берите с запасом в 15%.

Итак, теперь вы знаете все, что нужно о датчиках движения. Я надеюсь после прочтения данной статьи, вы решили для себя, какой датчик движения лучше выбрать.

Фото датчиков движения

Подключая к светильнику или лампе датчик движения, люди избегают больших затрат электроэнергии и, следственно, платят за коммунальную услугу мало. Прибор, фиксирующий перемещение объектов, – это удобное приспособление, ведь оно предоставляет уникальную возможность сделать включение и выключение света автоматическим.

Принцип работы и использование датчика

Датчик движения – это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция – результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.

Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.

Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.

Выбор места для устройства

Чтобы датчик движения, включающий свет, срабатывал вовремя, его необходимо устанавливать правильно. При этом следует руководствоваться некоторыми советами:

Схемы подключения

Чтобы подключить датчик движения к сети и лампе, требуется сначала разобраться в схеме монтажа. В противном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный прибор.

Рисунок 1 – подключение без выключателя, рисунок 2 – подключение с выключателем, гасящим свет, рисунок 3 – подключение с выключателем, дающим свет

При подключении датчика движения к системе освещения можно пойти тремя путями:

Присоединить прибор к электрической сети без выключателя, если необходимо сделать датчик полностью ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую территорию или бассейн.
Вместе с прибором, улавливающим колебания воздуха, использовать в комнате выключатель, который принудительно гасит в комнате свет, а это значит, что лампу нужно соединять с электрической сетью в обход датчика движения.
Дополнить цепь питания системы освещения не только приспособлением, автоматически подающим свет, но и выключателем, при нажатии на который свет будет гаснуть и не станет загораться из-за движений, сделанных во сне.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

Найти провод, который тянется от лампы до выключателя.
Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Видео: как подключить устройство

Видео о монтаже прибора

Решение возможных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в создании плохого контакта у нулевого провода. Такое случается, если провод вставляют в клемму вместе со строительным мусором или не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода требуется проверить и при необходимости прочистить или прожать.

Неисправность датчика может быть последствием деформации и поломки алюминиевой жилы. Чтобы поверить, так ли это, необходимо применить вольтметр – приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В такой ситуации следует заменить старую лампу на новую, ведь, скорее всего, проблема кроется в перегорании нити канала в приборе освещения.

Иногда люди, установившие в комнате датчик движения, сталкиваются со следующей проблемой: свет не отключатся, несмотря на то, что устройство, реагирующее на перемещение человека, исправно. Чтобы разобраться с этой неполадкой в работе устройства, необходимо проверить период выставления времени. Вероятно, эта величина слишком большая и не даёт выходному контакту, ответственному за работу светильника, разомкнуться. В таком случае требуется незначительно уменьшить задержку времени на срабатывание.

Регулировка работы датчика движения для включения/выключения света

На устройстве первым делом необходимо проставить время. Датчик позволяет выбрать промежуток от секунды до 10 минут. Определиться со временем будет легче, если прислушаться к следующим советам:

оптимальный период подачи света на лестницу – несколько минут, ведь дольше в таком месте задерживаются редко;
нормальный промежуток времени для подачи света в подсобное помещение – 10–15 минут, ведь из такой комнаты часто приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Эта величина может составлять от нескольких секунд до 10 минут и обусловливается тем, насколько быстро передвигается человек. Например, коридор пересекают быстро, поэтому в нём лучше монтировать датчик с сокращённым параметром «Time».

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким образом, чтобы датчик выполнял свою задачу в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света проникает из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в начальное или среднее положение.

Чувствительность устройства, запускающего определённые действия в ответ на движение человека, находится под контролем регулятора «Sens». На эту величину влияют отдалённость прибора от передвигающего объекта и вес человека, заставившего датчик заработать. Поэтому в случае включения датчиком света без причин требуется сделать датчик менее чувствительным. А о повышении показателя реакции прибора стоит задуматься лишь при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особые условия функционирования. Игнорирование правил чревато тем, что прибор будет работать вразрез с желаниями хозяина помещения.

Как установить и настроить датчик движения к лампочке

Блок: 1/5 | Кол-во символов: 369
Источник: https://LampaExpert.ru/datchiki-dvizheniya/kak-podklyuchit-k-istochniku-osvescheniya

Разделы статьи

Датчик движения: назначение

Область покрытия датчика

Датчик движения как подключить. Датчик движения назовем усложненным вариантом сенсоров освещенности, один корпус способен совместить функции обоих. Применяется преимущественно, чтобы в темноте не искать выключатель иллюминации. При приближении движущегося объекта произвольной категории датчик подает питание освещению. Управление ведется фазой. Положено согласно технике безопасности, реализовано схемой.

Перед обслуживанием системы, заменой лампочек потрудитесь выключить защитные автоматы, датчик движения может в каждую секунду подать питание, если выполнятся заданные условия.

Блок: 2/5 | Кол-во символов: 631
Источник: https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.

Уличный датчик необязательно устанавливается рядом с прожектором. Их взаимное расположение планируется с учетом площади и конфигурации территории, пешеходной дорожки, подъездного пути и т.п.

Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.

Прожектор со встроенным сенсором движения. Подключить такую систему – проще всего

Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.

Прожектор, идущий в комплекте с датчиком движения. Тоже, как правило, никаких сложностей с подключением к электросети.

Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.

Датчик движения, устанавливаемый отдельно, на определенном удалении от осветительного прибора

Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.

Специальные мультилинзы позволяют отслеживать перемещение «теплых» объектов в широком секторе.

Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

ДостоинстваНедостатки

Приборы позволяют максимально точно установить дальность и угол сектора реагирования.	При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений.	Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных.	Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
Небольшой диапазон регулировки.

Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.

Ультразвуковой датчик реагирует на изменение частоты отражённого сигнала

Перечислим «плюсы» и «минусы» таких приборов

Достоинства Недостатки

Приборы этого вида устойчивы к атмосферным воздействиям.	Отмечается довольно ограниченный диапазон действия.
Способность реагировать на движение любых объектов – живых или неодушевленных.	Реакция приборов происходит только на активное движение. Медленное перемещение сенсоры нередко игнорируют.
Доступная стоимость датчиков.	Вызывают негативную реакцию у домашних животных, которые чувствительны к ультразвуку.

Микроволновые сенсоры. Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.

Микроволновый датчик движения.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

ДостоинстваНедостатки

Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом.	Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям.	Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории.	Микроволновые излучения не идут на пользу здоровью человека.

Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

Блок: 3/6 | Кол-во символов: 6863
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-datchik-dvizheniya-k-svetodiodnomu-prozhektoru.html

Где устанавливать?

В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. В этом случае движение будет регистрироваться, когда кто-то заходит в комнату или подсобку. Кроме стандартных вариантов, существуют модели, встраиваемые в монтажную коробку или непосредственно на лампу.

Вариант исполнения настенного датчика движения

Блок: 3/5 | Кол-во символов: 1725
Источник: https://LampaExpert.ru/datchiki-dvizheniya/kak-podklyuchit-k-istochniku-osvescheniya

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.
Датчик движения
ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Блок: 3/5 | Кол-во символов: 4046
Источник: https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke. html

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Блок: 4/5 | Кол-во символов: 1666
Источник: http://electricvdome.ru/osvechenie/datchik-dvizheniya-dlya-osveshheniya.html

Устройство датчика движения: меняем настройки, не предусмотренные производителем

Перед подключением датчика движения к прожектору решили проверить, оказалось, работает неправильно. Вскроем прибор доработать, продавец заметит, прощай гарантия. Стоит штуковина недорого, паяльник дома припасен, закроем глаза на возможность потерять шикарное сервисное обслуживание. Ниже опишем принципы работы датчика движения подробно.

Начинается получением питания. Датчик движения снабжается нулевым проводом. Встречаются модели без него, внутри просто используется локальная общая шина. Чаще на входе стоит трансформатор, понижающий напряжение, выполняющий развязку по току с источником (распределительный щит дома). Нужен нулевой провод – замкнуть первичную обмотку. Альтернативным вариантом ставят диодный мост, внутри располагается общая шина. Вслед выпрямителю стоит преобразователь напряжения. Микросхема, на вход которой подается нестабильный номинал, с выхода снимается приличное питание начинки датчика движения.
Реле снабжают выпрямленным напряжением, «земля» разорвана одним-двумя транзисторными вентилями. Включиться подать свет бессильно. Доступно доработать прибор, поставив на пути заземления (не питания) дополнительно тумблер. Случись коллизия, датчик движения выключается при необходимости.
Чувствительным элементом, распознающим движение, ставят фототранзистор. Задачей назовем определение изменения потока. Задаётся режим, на выходе формируется положительный, либо отрицательный импульс.
Сердцем датчика движения считается модуль, составленный несколькими операционными усилителями. Количество равно числу функций.

Определение общей освещенности происходит заданием рабочих точек ключевых транзисторов при помощи фоторезистора, переменного резистора. Вкупе определяют порог срабатывания. Работай предварительно схема круглосуточно (рекомендуется в светлое время суток прикрывать зрачок датчика колпачком), позволяет закладывать условия выбора, сработает реле или нет.

Видите, все просто, как дважды два. Избегайте уточнять физические основы работы датчика Холла, отлаживая схему. Можем изменять настройки схемы, часть элементов на усмотрение. Ключевыми признаны реле, настроенное на работу от определенного напряжения, и микросхема с операционными усилителями. Увеличивая емкость зарядного конденсатора, можем продлить время тайм-аута. Поддаются изменению другие параметры.

Функция первого каскада

Первый каскад отделен от чувствительного элемента конденсатором. Требуется, что на вход поступали изменения потока фотонов: только движение прекращается, ступень прерывает работу. Возобновление пространственных вариаций повторяет цикл. Обеспечивается выключение каскада, если снаружи отсутствуют изменения.

Функция второго каскада

Второй каскад определяет чувствительность. Принимает сигнал первого операционного усилителя, регулируется в широких пределах переменным резистором, цепью обратной связи.

Функция третьего каскада

Третий каскад воспринимает раздельно на входы положительные и отрицательные импульсы, нивелируя различие. Прибору нет дела, уменьшается или увеличивается поток фотонов, движение бы уловить. Каскад заряжает полярный конденсатор (производится нивелирование), который отдает энергию через резистор, определяя тайм-аут выключения системы. Напряжение послужит входной характеристикой финишной ступени.

Функция четвертого каскада

Четвертый каскад операционных усилителей формирует напряжение, открывающее ключевые транзисторы, через которые на реле подается схемная земля.

Блок: 4/5 | Кол-во символов: 3480
Источник: https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

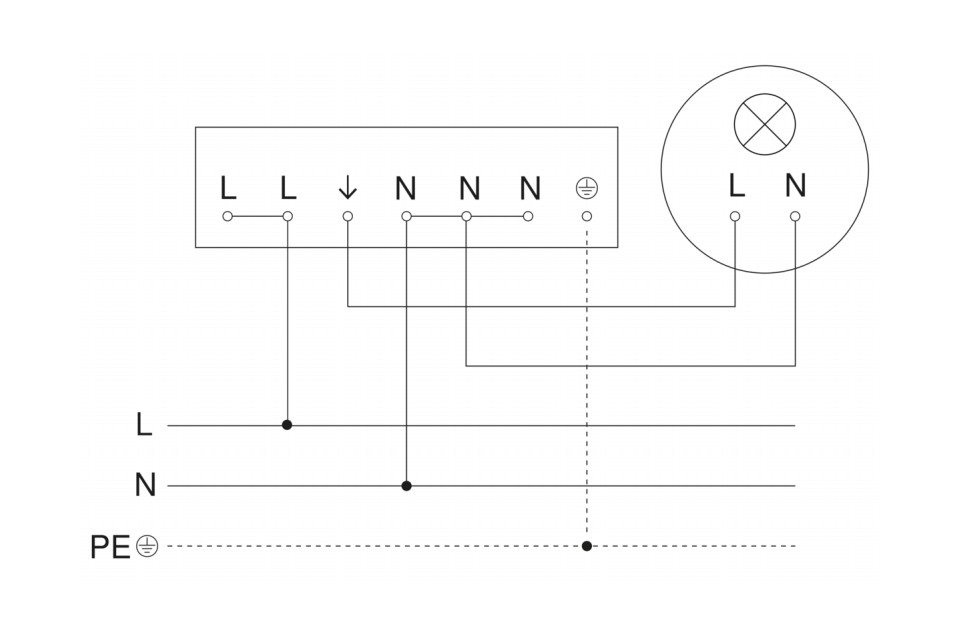

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного …

Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Блок: 2/5 | Кол-во символов: 3176
Источник: http://electricvdome.ru/osvechenie/datchik-dvizheniya-dlya-osveshheniya.html

Можно ли устройство подключить с выключателем?

Для того чтобы некоторое время свет не отключался, вне зависимости от степени освещённости и движения, можно применить схему подключения устройства с выключателем, подключив обыкновенный выключатель в схему, параллельно датчику движения.

За счёт такого подключения можно при включённом выключателе держать включённым лампочку в течение необходимого времени. Если же управление освещением нужно целиком передать устройству, то выключатель отключают.

Блок: 6/8 | Кол-во символов: 497
Источник: https://elektro.guru/osveschenie/shema-podklyucheniya-datchika-dvizheniya-dlya-osvescheniya.html

Процесс монтажа датчика движения

Схема подключения

Схема подключения датчика движения к прожектору определена конструкцией. Различают исполнения с двумя и тремя проводами:

Три провода раскрашиваются красным, синим, черным. Первый используется для подачи фазы лампам, синий является схемной землей, черный подводит питание 230 вольт датчику движения. Природа снабдила другой раскраской: коричневый аналог красного, подает фазу на иллюминацию, синий считается землей, белый подводит 230 вольт датчику. Чтобы проще разобраться, рядом помещаем рисунок (для справки – подробнее читайте инструкцию), в цветах показан схематично расклад.
Два провода, когда земля функционированию датчика не нужна. Приборы ставят вместо выключателей в силу особенности. Присутствуют разные по цвету провода, потребуется воспользоваться инструкцией датчика.

Помимо прочего цветные провода легко отстыковываются, можно поставить свои цвета без проблем. Помогает ориентироваться. Заземление к датчику движения подводится редко, читайте мелким недостатком. На рисунке схема подключения датчика движения освещения дана в двух вариантах для разного цвета оплетки. Речь идет про три провода. Подключение датчика движения для освещения двумя жилами не рассматривали, подключение предельно простое: прибор ставится в разрыв фазы. Цвет жил монтируется согласно инструкции.

Блок: 5/5 | Кол-во символов: 1436
Источник: https://VashTehnik. ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Видео: Как подключается и тестируется датчик движения «FERON Sen 11»

* * * * * * *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

Блок: 6/6 | Кол-во символов: 752
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-datchik-dvizheniya-k-svetodiodnomu-prozhektoru.html

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Блок: 7/8 | Кол-во символов: 1577
Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Еще одна неисправность в работе датчика движения связана с тем, что осветительный прибор не отключается, несмотря на правильную работу детектора. Проверьте, какое время было задано в настройках. Возможно, оно слишком большое и выходной контакт долго размыкается. Уменьшите параметр, используя соответствующий тумблер.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Блок: 8/8 | Кол-во символов: 1287
Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html

Кол-во блоков: 17 | Общее кол-во символов: 30703
Количество использованных доноров: 6
Информация по каждому донору:

http://electricvdome.ru/osvechenie/datchik-dvizheniya-dlya-osveshheniya.html: использовано 2 блоков из 5, кол-во символов 4842 (16%)
https://elektro.guru/osveschenie/shema-podklyucheniya-datchika-dvizheniya-dlya-osvescheniya.html: использовано 1 блоков из 8, кол-во символов 497 (2%)
https://220.guru/osveshhenie/istochniki-sveta/kak-podklyuchit-datchik-dvizheniya-k-lampochke. html: использовано 3 блоков из 8, кол-во символов 3933 (13%)
https://VashTehnik.ru/elektrika/kak-podklyuchit-datchik-dvizheniya-k-lampochke.html: использовано 4 блоков из 5, кол-во символов 9593 (31%)
https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-datchik-dvizheniya-k-svetodiodnomu-prozhektoru.html: использовано 3 блоков из 6, кол-во символов 9744 (32%)
https://LampaExpert.ru/datchiki-dvizheniya/kak-podklyuchit-k-istochniku-osvescheniya: использовано 2 блоков из 5, кол-во символов 2094 (7%)

Подключение датчика движения для освещения своими руками

Выключатель с датчиком движения позволяет использовать освещение по необходимости. Это значит, что если того требуют условия, можно оставить осветительный прибор включенным на длительное время. А также есть возможность использовать только лишь датчик движения для включения/отключения светильника. Такая схема подключения не сложнее, чем вариант без выключателя.

Область применения

Автоматическое включение света упрощает эксплуатацию осветительных приборов. Данные приборы могут использоваться в быту, офисах, на охраняемых территориях. Одна из функций подобной техники – обеспечение безопасности на обслуживаемом участке. При этом нередко вместе с прожектором подключается сирена, система видеонаблюдения.

Различные виды приборов

При попадании движущегося объекта в рабочую зону датчика цепь замыкается, и срабатывают все подключенные приборы: системы освещения, видеонаблюдения, сирены. С помощью выключателя расширяют функционал осветительных приборов, так как в этом случае появляется возможность перейти на ручное управление светильником.

Плюсы от использования датчика

Существуют разные виды подобной техники, каждый из которых отличается собственными достоинствами и недостатками. Общие для всех разновидностей плюсы:

система освещения становится более эффективной, так как датчик движения представляет собой автоматический узел управления и не придется пользоваться выключателем без особой необходимости;
экономичность, так как включение света происходит лишь при появлении движущегося объекта в радиусе действия, а выключается прибор, спустя непродолжительный отрезок времени, причем интервал отключения легко настраивается;
простота монтажа, так как схема подключения через выключатель не отличается сложностью и все действия можно выполнить самостоятельно;
компактные размеры и неприметный внешний вид позволяют организовать систему освещения и безопасности без привлечения особого внимания посторонних, в особенности, когда речь идет о встраиваемом исполнении;
обеспечение безопасности, так как автоматическое включение света является признаком того, что в доме есть люди, кроме того, можно установить сигнализацию наряду с осветительной системой.

Система освещения, в которой датчик подключен через выключатель, имеет главное преимущество: можно переходить от ручного управления к автоматическому варианту и – наоборот. Тогда как установка только одного автоматического узла несколько сужает функциональность системы освещения.

Разные варианты подключения

Принцип действия данного прибора в чем-то схож с работой выключателя: оба прибора являются прерывателями цепи. Поэтому схема подключения датчика движения к осветительному прибору имеет тот же принцип, за исключением одного момента – этот прибор нуждается в питании, а значит, к датчику подключается «фаза» и «ноль».

Классический вариант соединения, когда планируется установка датчика движения и осветительного прибора без монтажа другой аппаратуры (схема 1):

Если площадь помещения довольно большая и превосходит по величине рабочую зону автоматического узла управления системой освещения, то допускается и даже рекомендуется установка двух и более датчиков. Их количество определяется размерами помещения, а также радиусом действия каждого исполнения. Процесс подключения в этом случае ненамного сложнее (схема 2). Количество подключаемых датчиков и осветительных приборов может быть разным и не ограничивается указанным на рисунке вариантом.

Чтобы иметь возможность использовать систему освещения по своему усмотрению и включать осветительные приборы на более продолжительное время, чем это позволяет датчик движения, можно подключить узел автоматики через выключатель (схема 3).

Схема подключения

В этом случае способ включения лампы будет зависеть от того, на каком участке разомкнется питающая сеть. Управление системой освещения переходит к датчику при условии, что контакты выключателя будут разомкнуты. Существует еще один вариант соединения – посредством магнитного пускателя. Среднее значение мощности датчиков движения для включения света лежит в пределах 500-700 Вт, чего будет недостаточно для подключения мощных осветительных приборов, тем более, если их несколько. В этом случае за основу берется схема 4 на рисунке выше.

Монтажные работы

Обычно в сопроводительной документации, прилагаемой к датчику, можно найти нужную информацию о том, как выполнить подключение. В первую очередь нужна схема. Нередко ее наносят на корпус прибора. Далее, необходимо разобрать датчик, чтобы добраться до клеммной колодки.

Она должна быть промаркирована, чтобы соединение проводов было выполнено правильно. Кроме того, при монтаже используют провода определенных цветов: коричневый – «фаза», синий – «ноль», красный – «нагрузка». На клеммной колодке присутствует 3-4 зажима, один из которых предусмотрен для заземления.

Для работы используют трехжильный провод и наконечники. Чтобы скрыть соединения, можно установить распределительную коробку, в которую будут заведены провода от сети питания (фаза, ноль), датчика (фаза, ноль, нагрузка), а также от источника света (фаза, ноль).

Но не всегда цвет провода соответствует общепринятому стандарту. Поэтому рекомендуется проверять фазность индикатором.

Советы по расположению и эксплуатации

Установка датчика движения должна выполняться с учетом параметров этого прибора. Перед тем как выполнять подключение, нужно проверить, соответствуют ли основные технические характеристики условиям эксплуатации. В первую очередь обращается внимание на тип датчика. Например, инфракрасные исполнения не рекомендуется устанавливать вблизи источников тепла (теплоносители системы отопления, кондиционер, калориферы). А ультразвуковые модели пагубно влияют на домашних животных.

Кроме того, нужно, чтобы в рабочей зоне не было непреодолимых препятствий для нормальной работы узла автоматики. Из всех исполнений только микроволновые приборы характеризуются практически неограниченными возможностями, так как они могут определять движущийся объект даже через тонкие стены, двери и стеклянные перегородки. Высокие насаждения, деревья не должны попасть в радиус действия подобной техники. Следует устанавливать датчики по возможности дальше от источников электромагнитных излучений. Все эти факторы повлияют на качество работы.

Даже схема подключения датчика через выключатель не избавит от необходимости постоянно контролировать работу прибора, установленного на неподходящем участке. Также важно просчитать вероятное направление, откуда может возникнуть движущийся объект. Если достаточно контролировать зону около двери или окна, лестничную клетку, то лучше установить настенный или угловой тип датчика, так как эти варианты характеризуются меньшим углом обзора (от 90 до 240 градусов).

Подключение потолочных исполнений обеспечивает более широкие возможности для отслеживания подвижных объектов. Это обусловлено тем, что угол обзора у таких устройств составляет 360 градусов. Но подобная техника лучше и эффективнее работает в помещениях, где требуется охватить все стены. Радиус их действия довольно большой. В среднем потолочные исполнения позволяют обслуживать 100 кв. м площади.

Подключение разных видов датчиков движения сводится к нескольким вариантам схем: с выключателем и без него, при участии магнитного пускателя, а также при условии установки нескольких приборов от одного источника питания.

Чем более точно направлена оптическая система датчика в сторону появления подвижного объекта, тем выше его эффективность. Кроме того, можно самостоятельно влиять на качество работы подобных устройств. Для этого предусмотрены регуляторы уровня освещенности, интервала временного отключения, а также чувствительности.

Первый из названных параметров обеспечивает своевременное включение датчика при наступлении сумерек с определенным уровнем освещенности. Настройка второго параметра позволяет установить отрезок времени, спустя который осветительный прибор отключится. А третий параметр отвечает за эффективность работы датчика.

Таким образом, вариант установки узла автоматического управления системой освещения или безопасности во многом упрощает жизнь. А если подключить параллельно или последовательно с датчиком движения выключатель, можно получить больше возможностей: переходить от ручного управления к автоматическому.

Схема соединения в любом из случаев довольно простая, нужно лишь правильно определить фазу, ноль и нагрузку. Если цвета проводов не соответствуют стандарту, придется использовать индикатор. Обычно производитель указывает всю необходимую информацию в сопроводительной документации. Нередко схему подключения можно найти непосредственно на корпусе датчика. В коробе также присутствует маркировка. Все это очень упрощает процесс монтажа.

Схема монтажа датчика движения. Как правильно подключать датчик движения

Датчик движения — это электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов. В его основе находится специальный детектор изменения температуры в пространстве (). Сейчас продаётся полно моделей различных китайских детекторов, которые между собой почти все похожи и отличаются лишь конструкцией и мощностью коммутируемых ламп — сама схема подключения как правило одинакова.

Если нужно подключить через это устройство сразу нескольких мощных ламп, то лучшим решением будет применение магнитного пускателя или мощного реле.

Особенности установки

Для его монтажа необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство PIR датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона.

Датчик движения HC-SR501 с регуляторами

Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Иногда этот прибор требует наличия не только фазного и нулевого провода, но и земли (масса). Хотя большинство работают от обычной двухпроводной сети 220 В.

Электрические схемы подключения

Как подключить датчик движения с выключателем

Вариант, при котором он установлен параллельно обычному выключателю.

Как подключить датчика движения без выключателя

А это для подсоединения его непосредственно к сети 220 В без всяких других кнопок.

Как подключить сразу нескольких датчиков к сети

На длинных лестницах или коридорах может понадобиться несколько штук, управляющих одной лампой или длинной светодиодной лентой белого цвета свечения.

Внутри ПИР датчика обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

L , коричневый или чёрный – фазный провод.
N , синий – нулевой провод.
Ls или L’, красный – возврат фазы на лампы освещения.
⊥ , жёлто-зелёный – защитное заземление.

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая полярность фазы подключения. Если вас интересует принципиальная схема детектора, то перейдите по ссылке в начале статьи.

Настройка и регулировка датчика

После монтажа обязательно надо провести процедуру регулировки датчика движения для освещения. Ведь геометрия помещения у всех разная (влажность, освещённость, материал стен).

LIGHT или LUX – порог чувствительности по освещённости.
TIME – таймер срабатывания.
SENSE – чувствительность.

Обычные пределы регулировки времени срабатывания таймера устанавливаются в большинстве приборов от нескольких секунд до десяти минут. Порог срабатывания светочувствительности можно установить только в приборах, имеющих соответствующий датчик освещённости. Он определяет яркость дневного света, при которой устройство перестаёт подавать напряжение на осветительные приборы. Установка чувствительности сенсора – наиболее тонкая и капризная настройка. В любом случае датчик должен реагировать на появление в помещении человека, а не мелких животных. При изменении угла обзора устройства часто требуется подстройка чувствительности.

Видео

Датчики движения – приборы управления системами освещения, реагирующие включением напряжения питания на перемещение объектов в своем «секторе ответственности». Подобные приборы еще не столь давно использовались лишь в системах обеспечения безопасности различных организаций. Но сейчас – это доступная всем техника. Они прекрасно показывают себя в освещении придомовых территорий. Датчики движения широко применяются и в жилых домах, частных и многоквартирных, значительно повышая комфортность эксплуатации систем освещения. Кроме того, благодаря таким усовершенствованиям можно достигнуть немалой экономии расхода

В ассортименте магазинов представлено немало осветительных приборов, уже оснащенных датчиком движения. Произвести их установку, конечно же, проще. Но нередко возникает необходимость разнести осветительный прибор и датчик на определенное расстояние. В принципе – тоже сложностей это вызвать не должно. В настоящей статье мы и посмотрим, как подключить датчик движения к светодиодному прожектору, применяемому, например, для освещения двора.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост – если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Цены на датчики движения

датчик движения

Ознакомьтесь с требованиями и вариантами автоматизации, в нашей новой статьи на нашем портале —

Встроенные и отдельно располагаемый датчики

Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.

Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.

Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Достоинства	Недостатки
Приборы позволяют максимально точно установить дальность и угол сектора реагирования.	При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений.	Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных.	Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
	Небольшой диапазон регулировки.

Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.

Перечислим «плюсы» и «минусы» таких приборов

Микроволновые сенсоры . Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.

Достоинства	Недостатки
Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом.	Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям.	Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории.	Микроволновые излучения не идут на пользу здоровью человека.

Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и – высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики.

Цены на светодиодные прожекторы

светодиодный прожектор

Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben» и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» , «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной , ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Схемы подключение датчика движения к осветительному прибору

Начиная этот раздел, необходимо сразу отметить следующее. Несмотря на разнообразие моделей, практически все датчики движения подключаются к осветительным приборам по сходной схеме. Исключением являются светильники, которые требуют преобразования напряжения. Но и здесь вся разница в том, что в цепь включается блок питания.

Цены на светодиодные светильники

светодиодный светильник

Стандартное исполнение системы подключения подавляющего большинства датчиков движения – это клемма с тремя контактами. Два из них – это обычные фаза (L) и ноль (N). Третий контакт может обозначаться буквой «А», «L оut» или даже просто исходящей стрелкой → . Но в любом случае это тоже фаза, но уже идущая на осветительный прибор при срабатывании датчика.

А. Отсюда – самая простая схема подключения датчика движения к светодиодному прожектору.

Несколько пояснений. Силовой кабель сети 220 вольт объединяет три проводника. Коричневый (на схеме, в реальности может иметь и иную окраску) – фаза L , синий – ноль N , и зелено-желтый – защитное заземление РЕ .

Заземление РЕ идет непосредственно на прожектор – так как в большинстве случаев здесь металлический корпус, эта мера является необходимым условием безопасности эксплуатации.

Ноль N коммутируется одинаково к соответствующим клеммам обоих приборов.

Фаза идет на клеммный контакт L датчика движения.

И, наконец, с контакта А клеммы датчика фаза при срабатывании прибора будет подаваться на контакт L прожектора. Таким образом, при замыкании цепи в датчике движения включатся осветительный прибор.

Б. Показанная выше схема предполагает прямое включение системы «прожектор + датчик движения» к электрической сети. Но часто предусматривают и выключатель. С ним могут быть, кстати, разные варианты.

Так, следующая схема демонстрирует, что выключатель может быть установлен в разрыв фазы, идущей на клеммы датчика движения.

Совершенно очевидно, что при выключенном положении выключателя питание прерывается полностью. То есть не работает сам датчик движения и, соответственно, фаза никак не может поступить и на прожектор. При включении – система работает в характерном для нее «ждущем режиме», то есть реагирует включением света на движение в «секторе ответственности».

В. А вот такое расположение выключателя в схеме, как показано ниже, имеет уже совсем иное предназначение.

Хорошо видно, что питание на датчик движения не прерывается. Когда включатель находится в положении «выкл», то есть с разомкнутыми контактами, система работает в характерном для себя режиме, то есть включением прожектора руководит датчик. Но нередко бывают ситуации, когда требуется осветить участок двора, так сказать, на постоянной основе – выполнение тех или иных хозяйственных работ с наступлением сумерек, прием гостей и т.п. То есть не должно быть зависимости от срабатывания сенсоров движения. Все просто – при включенном выключателе свет будет гореть постоянно, так как фаза по участку цепи, показанному на схеме фиолетовым цветом, идет непосредственно на прожектор, минуя датчик.

Г. Можно применить схему и с двухклавишным выключателем. Тогда, по мере необходимости, можно выбирать наиболее подходящий в текущий момент режим работы системы.

Что получается при такой схеме:

При выключенных обеих клавишах система полностью обесточена.

Включение клавиши №1 переводит систему в режим отслеживания движения в заданном секторе и включения прожектора по датчику.

Включение клавиши №2 (независимо от положения клавиши №1) просто напрямую включает прожектор.

Д. Иногда сложная конфигурация территории (помещения) вынуждает устанавливать два датчика движения, а то и более. В этом случае их размещают так, чтобы «сектор ответственности» одного пересекался с зоной другого. То есть движущийся человек постоянно оказывается в поле зрения приборов.

Удобнее всего в таких случаях произвести параллельное подключение датчиков движения. Пример показан на схеме ниже.

Понятно, что в работе оба прибора полностью независимы друг от друга, но каждый из них в равной степени способен управлять прожектором.

Реже применяется схема последовательного включения датчиков, когда фаза на каждый последующий прибор идет с управляющей клеммы А предыдущего. Вряд ли такой способ будет уместен во дворе в сочетании с прожектором. Поэтому схему приводить нет особого смысла.

Е . Выше уже говорилось, но уточним – большинство бытовых датчиков движения рассчитано на работу в сети 200 В. Но бывает необходимо по тем или иным причинам подключить светильник, требующий постоянного пониженного напряжения (12, 24 или 36 вольт). Это часто практикуется, например, в и других хозпостройках, требующих повышенных мер безопасности.

Значит, схема несколько видоизменяется.

Проводники рабочего нуля и заземления подключены к блоку питания. А фаза на него поступает по тому же принципу, что показывался выше – через датчик движения. И уже с блока питания снимается постоянное напряжение, которое с соблюдением полярности передается на осветительный прибор.

Ж. Еще одна схема, к которой в современных условиях прибегать приходится редко, но все же… Это на тот случай, если доведется иметь дело с устаревшей моделью датчика движения, не имеющей собственного встроенного фотореле. Получается, что если оставить такую систему в рабочем состоянии в светлое время суток, прибор все равно будет включать никому не нужное освещение при «засечке» движущегося объекта.

Производить по утрам обесточивание, а вечером запуск – нередко просто забывается. Проблема решается установкой в цепи еще одного устройства – фотореле. Это, кстати, как раз тот прибор, которые автоматически включает уличное освещение при наступлении сумерек.

Схема с отдельным фотореле будет выглядеть следующим образом:

Ничего сложного нет. Тем более что принцип расположения контактов на клеммах фотореле в точности совпадает с датчиком движения.

Важно – фаза от сети питания приходит именно на клемму L фотореле. А затем с выходной клеммы А подается на входную L датчика. И далее – по уже известной нам схеме.

Автоматика фотореле настроена (или позволяет настраиваться) на определённый уровень освещенности. Как только она падает ниже установленной границы, срабатывает реле, и фаза пойдет на датчик движения. То есть днем он стоит обесточенный, но с наступлением сумерек включается в работу. И при поступлении питания на него начинает отслеживать движение объектов в своем секторе, замыкая при необходимости цепь питания прожектора.

* * * * * * *

Были рассмотрены все основные схемы подключения датчика движения к осветительному прибору. Можно еще раз отметить, что несмотря на весьма широкое разнообразие моделей, принцип их подключения сохраняется общим.

Кроме того, если прибор приобретается в магазине, то к нему обязательно будет приложена инструкция. В ней обычно подробно излагаются все стороны установки датчика движения – крепление по месту, электрическая коммутация и точная окончательная настройка регулируемых параметров.

Сложно что-либо добавить. Разве что можно просто посмотреть видео, в котором мастер делает небольшой обзор инфракрасного датчика движения «FERON Sen 11». А затем показывает принцип его включения в схему с осветительным прожектором. После просмотра всё должно стать окончательно ясно.

Видео: Как подключается и тестируется датчик движения « FERON Sen 11»

* * * * * * *

Инфракрасным датчиком движения называется электронное изделие, позволяющее обнаружить присутствие и передвижение человека или животного. Датчик дает возможность подключать через себя электрическое питание устройств освещения и другой подобной аппаратуры. Обычно инфракрасный датчик движения предназначен для включения систем освещения, однако его можно применять и для других целей.

Основные виды датчиков движения

Датчики по месту монтажа можно разделить на такие виды:

периметрические устройства , которые используются для освещения улицы;
внутренние устройства , которые применяются для освещения различных помещений;
периферийные устройства , которые еще можно назвать универсальными.

Датчики по принципу работы делятся на такие категории:

Датчики по типу срабатывания можно разделить на такие категории:

тепловые устройства , которые реагируют на колебания температуры в определенном месте;
звуковые устройства , которые срабатывают при небольших колебаниях воздуха от импульсов звука;
колебательные устройства , которые срабатывают от перемены окружающей среды или от изменения магнитного поля при передвижении человека.

Датчики движения по своему устройству принято делить на такие типы:

однопозиционные изделия, которые оборудованы передатчиком и приемником сигнала;
двухпозиционные изделия, в которых приемник и передатчик сигнала находятся в разных корпусах;
многопозиционные изделия, аппаратура которых включает в себя несколько устройств с приемниками и передатчиками.

Датчики движения по виду монтажа можно разделить на такие типы:

Схема подключения датчика движения для освещения

Подсоединить инфракрасный датчик движения довольно легко, потому что электрическая схема работает только на замыкание и размыкание цепи. Когда необходима постоянная работа системы освещения при абсолютном отсутствии любого перемещения, то в электрическую цепь необходимо включить обычный выключатель, который подключается параллельно инфракрасному устройству движения.

Из-за этого при включении выключателя свет будет загораться по другой схеме в обход изделия, потому что при отключенном переключателе контролировать состояние системы освещения будет инфракрасный датчик движения.

Как подсоединить несколько инфракрасных датчиков движения

Довольно часто получается так, что своеобразная форма комнаты физически не позволяет контролировать всю площадь одним изделием. К примеру, в сильно изогнутой комнате , если устанавливать одно устройство, то оно не будет работать, когда человек передвигается за изгибом. Тогда стоит применить схему подсоединения устройств, в которой несколько изделий подключаются параллельно.

Иначе говоря, нулевой провод идет отдельно и непрерывно, подается на каждое изделие, а потом подключают все клеммы к светильнику. В таком случае срабатывание любого устройства приведет к замыканию электрической цепи и подаче напряжения на лампу. При подобном подключении необходимо знать, что все датчики стоит подсоединить к одной фазе, а иначе между фазами может произойти короткое замыкание. А также различные условия и технические особенности комнаты тоже имеют большое влияние на тип подсоединения инфракрасных датчиков движения.

Выполнять монтаж датчика нужно так, чтобы он имел большой угол обзора на предполагаемые области передвижения. А также необходимо не допустить, чтобы детали интерьера, двери или окна экранировали сигнал устройства. Все изделия обладают максимально допустимым значением мощности, которая составляет от 500 до 1000 ватт . Этот показатель сильно ограничивает их использование в условиях больших нагрузок. Когда есть необходимость в подсоединении через датчик движения многих мощных источников света, то оптимальным решением можно считать использование специального магнитного пускателя.

При приобретении инфракрасного датчика движения, в комплекте обязана находиться подробная инструкция по эксплуатации, подсоединению и настройке. Дополнительно подобная схема всегда присутствует на корпусе самого изделия. Под крышкой устройства движения располагается специальная колодка, а также подсоединенные к ней несколько разноцветных проводов , которые выходят наружу корпуса. Подсоединение кабеля выполняется при помощи разнообразных зажимов. Когда для подключения применяют многожильный провод, то стоит использовать специализированные наконечники для втулок.

Как подключить датчик движения к лампочке

Электрический ток на инфракрасный датчик движения приходит от питающей сети по нескольким проводникам. Это фазный провод и нулевой. После того как фазный провод вышел из устройства, он попадает на один из выводов светильника. Другой вывод светильника присоединен к нулевому проводнику. Когда начинается передвижение в области контроля изделия, то сразу замыкается контакт специального реле, что приводит к появлению фазы на лампочке и включается освещение. Так как специализированная колодка для подсоединения снабжена винтовыми зажимами, то кабель к датчику движения присоединяют при помощи специальных наконечников.

Необходимо понимать, что подсоединение фазного провода нужно выполнять лишь по принципиальной схеме, которая должна быть в руководстве по эксплуатации. После подсоединения кабеля необходимо надеть крышку и начать следующую стадию работы , которая заключается в подключении проводов в распределительной коробке. В ней находится 7 проводов, 2 от светильника, 3 от инфракрасного датчика и 2 от сети питания. В кабеле питания фазный провод покрашен в красный цвет, а ноль окрашен в синий.

У кабеля, который подсоединен к изделию, белый проводник является фазой, зеленый провод считается нулевым, а красный проводник необходимо подключить к питающей сети. Все проводники стоит присоединять по определенным правилам. Фазу питающего кабеля нужно соединить с фазным проводником датчика движения. Потом подключают нулевой проводник от питающего кабеля, а далее, нулевой провод от устройства и нулевой проводник от светильника.

Провод от инфракрасного движения красного цвета и коричневый проводник от светильника необходимо соединить вместе. После этого подключение можно считать оконченным, потому что изделие подсоединено к светильнику. Далее, подается электрическое напряжение, датчик движения срабатывает при передвижении, замыкает цепь и включает освещение.

Как подсоединить датчик движения к выключателю

Чтобы определенное время освещение не выключалось, вне зависимости от степени освещения или передвижения человека, стоит использовать схему подсоединения изделия с выключателем. Для этого необходимо подключить простой выключатель в схему, параллельно инфракрасному датчику.

С помощью подобного подсоединения есть возможность при включенном выключателе держать в замкнутом состоянии цепь светильника в течение продолжительного времени. Когда управление светом необходимо отдать датчику, то просто стоит выключить выключатель.

Как настроить датчик для управления светом

Настройка инфракрасного датчика является наиболее важной работой при монтаже изделия. Все устройства, которые способны управлять светильниками, имеют дополнительные настройки . С их помощью можно добиться качественной работы изделия. Подобные настройки имеют вид небольших приборов, предназначенных для регулирования. Прежде всего, это:

установка времени отключения TIME;
регулировка степени освещения LUX;
установка уровня восприимчивости к определенному виду излучения SENS.

Настройку включения от степени освещения используют для правильной работы датчика в светлое время. Изделие сработает при небольшом уровне освещения при сравнении с наименьшим значением. Таким образом, устройство не будет срабатывать при большом уровне освещения при сравнении с выставленным порогом.

С помощью подстройки времени есть возможность устанавливать время , в которое свет будет работать с того момента, как стало обнаружено передвижение. Рабочий интервал времени можно выставить от 1 до 650 секунд.

Настройка восприимчивости перед срабатыванием датчика является следующей полезной функцией. Осуществлять регулировку восприимчивости к срабатыванию в зависимости от площади и дальности человека можно с помощью специального регулятора. Реакция изделия напрямую зависит от степени установленной чувствительности. Когда осуществляется большое количество включений изделия, то восприимчивость необходимо понизить, а выставить яркость освещенности инфракрасных волн, на которые и будет реагировать аппаратура.

Как необходимо правильно устанавливать датчик движения

В зоне видимости устройства, который ставится на улице, не должны быть предметы, излучающие свет или тепловую энергию. Не нужно монтировать датчик движения возле больших деревьев, которые способны помешать качественному выявлению передвижения. Необходимо постараться свести к минимуму вероятное воздействие различных видов излучений, которые могут привести к ложному срабатыванию изделия.

Устройство стоит настраивать непосредственно на то место, где выявление передвижения обязано служить поводом для включения света. Нужно держать изделие в идеальной чистоте, потому что грязь плохо влияет на качество работы датчика и области его действия.

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается. После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света. В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или .

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации .

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Что такое датчик движения и зачем он нужен?

У данного приспособления имеются множество плюсов:

Многофункциональность один из главных преимуществ датчиков движения. Он не только компактен и идеально подойдет для любого интерьера, а также может быть беспроводным, что удобно. Датчик движения можно использовать в различных целях, будь то открытие ворот или сигнализация.

Типы датчиков движения

Датчики движения делятся на некоторые типов, в зависимости от места, где он находится:

Тип внутренний. Такой вид датчиков находится в помещении. Установить его можно в абсолютно любом месте дома или квартиры.
Тип внешний. Такой прибор работает на расстоянии от 100 до 500 метров. Обычно их устанавливают во дворе дома или на обширных участках различных производств.

Установка, как и приборы делится на два типа:

Потолочный тип установки. Такой сигнализатор монтируют в потолок. Как правило, он работает на все 360 градусов.
Настенный или, другое название – угловой тип установки. Преимущество считается меньший угол разора, так сокращается количество ложных реагирований.

Питание сигнализатора делится на несколько видов:

Установка

Датчик движения ультразвуковой

Однако, у него имеются некоторые недочеты:

Часто не реагирует на медленно движущийся объект.
Негативно действует на животных поэтому, если у вас есть домашние любимцы не стоит выбирать датчик данного типа.

Датчики инфракрасные

Такой датчик устанавливать на кухне не желательно, т.к. там перепады температур, а как вы уже знаете эти приборы не любят смену температуры.

Минусы инфракрасных датчиков:

Реагируют на тепловые волны от техники, которая находится в комнате.
Осадки и солнце воздействуют на инфракрасные датчики.
Не реагирует на предметы, которые не излучают тепло.

Принципы работы датчиков движения

Устройство работает то время, которое вы указываете в настройках. Можно выбрать от 5 секунд до 10 минут. То есть, например, вы поставили таймер в 5 минут, если в течении всего этого времени не будет движения, прибор выключит свет.

Как правильно установить датчик движения?

Учитывайте данные факторы при монтаже прибора:

Не должно быть грязи или пыли.
Какие-либо предметы перед датчиком, в особенности на улице, могут стать причиной срабатывания прибора.
Если вы устанавливаете сигнализатор с проводкой, ее изоляция должна быть влагостойкой.
Монтировать датчик рядом или напротив приборов излучающих свет или электромагнитные волны – не лучшая идея.
Задайте нужный угол и направление, потому что прибор будет реагировать на предметы, которые попадают в зону охвата.
Подбирать светильники, следует по мощности, берите с запасом в 15%.

Фото датчиков движения

как к лампочке подсоединить датчик, как это работает у инфракрасного или лазерного датчика

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача

: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей

настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны

, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
Распределительная коробка (обычно утапливаемая в стене/потолке).
Датчик движения.
Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
Вторая жила заводится в гнездо с маркировкой «нагрузка».
Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

Прокрутите первый регулятор для установки в режим авто.
Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

Простую установку и пошаговую настройку;
Универсальность;
Автоматическое включение света без монтажа дополнительных включателей;
Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Настенные датчики.

У настенных датчиков область применения шире. Их устанавливают и в помещениях и на открытом воздухе. Они так же, как и потолочные, создают многолучевой барьер, при пересечении которого датчик переходит в режим тревоги и своим контактом реле замыкает электрическую цепь.

Высоту установки необходимо выбирать в пределах 2 – 2.5 м.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Разновидности

Классификация датчиков движения происходит по сенсору. Каждый из видов устройств работает на определенном физическом законе, но итог одинаков. Существуют акустические, инфракрасные, ультразвуковые и микроволновые сенсоры.

Акустические

Акустический датчик движения срабатывает на звуковые волны — звук открывающейся двери, стук каблуков и на другие резкие хлопки. Подобные приборы используются в коридорах и в дополнение к другим сенсорам. В одиночку ставить в частном доме не рекомендуется.

Инфракрасные

Эти датчики движения самые популярные, так как стоят недорого, обладают широким углом обзора и просты в регулировке.
Инфракрасные датчики движения реагируют на тепло человека. Недостаток – могут реагировать на тепло животных или нагретые радиаторы.

Настройка таких приборов проводиться аккуратно, лучше мастером, чтобы в зону действия не попадали отопительные приборы и трубы.

Ультразвуковые

Действуют на движение объекта. Ультразвуковые сенсоры похожи по физике работы на микроволновые датчики, различие в длинах волн, на которых работают приборы. Применяются редко, из за негативного влияния на здоровье человека.

На такое излучение часто реагируют животные, человек почувствовать воздействие не может.

Микроволновые

Микроволновые датчики реагируют на движение человека или животного. Чувствительные сенсоры применяют в охранной системе, за реакцию даже на движение за стеной или перегородкой. Такой тип выключателей нельзя использовать дома, они больше подходят для открытых территорий, парковок. Недостаток – малый радиус видимости, для контроля над большой территорией придется установить много датчиков.

Существует особый вид датчиков – это комбинированные устройства. В них сочетается несколько способов детекции. Надежны, но стоят дорого.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).

Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Видео описание

В видео показано, как надо подключать датчик движения:

Схема подключения с выключателем

Сразу надо оговориться, что датчик движения и выключатель в схеме подключаются параллельно друг друга. Поэтому, кроме того, что все провода, а именно заземление и ноль, соединяются точно так же, как и в предыдущем случае, соединение фазных жил проводится вот так:

провод от автомата соединяется с входящей жилой в датчик;
этот же провод от автомата соединяется с выключателем;
выходной провод от прибора движения соединяется со светильником;
от него же прокладывается провод к выключателю.

Эта схема позволят включать освещение с помощью выключателя в независимости от времени суток, а также в независимости от того, работает ли датчик движения, или он сломан.

Схема подключения датчика с выключателем Источник elektromontagy.ru

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

Диод VDI 1N4007;
Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

Не работает со всеми подряд светодиодными лампами.
Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
Максимальная мощность данного освещения — 80Вт.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника. Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры.

Тип монтажа.
Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
Угол обзора.
Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
Дальность действия.
Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
Уровень влаго- и пылезащищенности, а также температурный режим работы.
От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
Дошли до зоны активации второго сенсора – освещение не прекратилось.
Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
Покинув коридор полностью, освещение прекращается.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

дюбель диаметром 6 мм (лучше длиной не менее 40 мм – 3 шт.
саморез с прессшайбой (белый, острый) – 3 шт.
шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Преимущества светильников со встроенными датчиками

Светильники со встроенными датчиками движения находят широкое применение не только на производственных объектах, но и в быту. Они существенно облегчают жизнь человека, делая ее более комфортной. К тому же с их помощью удается заметно продлить сроки службы бытовых электроприборов, а также сэкономить на расходе электроэнергии. Для получения всех перечисленных выше преимуществ осветительный прибор с чувствительным элементом сначала требуется правильно выбрать, а затем – грамотно установить и настроить.

При выборе светильника с контроллером необходимо определиться с его функциональными особенностями, согласно которым он может быть:

Неподвижно закрепленным устройством (не изменяющим своего положения при перемещениях человека).
Подвижной системой, автоматически отслеживающей положение перемещающегося объекта и поворачивающейся в его сторону.

Обратите внимание: Второй вариант исполнения чаще всего используется в охранных целях.

При установке таких устройств в помещении или на приусадебном участке неправильной (непрямоугольной) формы, потребуются дополнительные осветительные приборы, оснащенные чувствительными сенсорами.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Настройка

Установив лучший датчик движения, его требуется настроить. Для этого корпус датчика оснащают поворотными регуляторами. Их поворачивают, используя небольшую отвертку.

Угол наклона

Для датчика, установленного на стене, прежде всего выставляют угол наклона. Он должен быть таким, чтобы датчик мог контролировать как можно большую площадь. Данный параметр будет зависеть от обзора датчика и высоты, на которой он установлен.

Оптимально устанавливать датчик на высоте 2,4 метра. В таком случае, даже датчики с небольшим углом обзора смогут захватить большую часть помещения.

Чувствительность

С помощью специального регулятора можно изменять уровень чувствительности от минимального до максимального.

Этот параметр позволит исключить срабатывание датчика света на мелких домашних животных.

Время задержки

Датчики имеют определенное время выдержки. Обычно это 3-15 секунд. Некоторые модели позволяют самостоятельно выставить данное значение.

Уровень освещенности

Такой датчик можно настраивать в диапазоне от минимума до максимума.

После установки такой датчик ставят на максимальное значение. В вечернее время, когда по вашему мнению, уже должен включится свет, постепенно поворачивают датчик в сторону минимального значения до тех пор, пока не включится освещение.

Фото датчиков движения для включения света демонстрируют их различные конструкции. Чаще всего корпус датчиков выполняют в белом, сером или черном цвете. Это позволит вам подобрать наиболее подходящий в каждом конкретном случае вариант.

Нужен ли выключатель для датчика движения?

Фонарь, подключенный к датчику движения, может быть полезен в различных условиях. Фонари с датчиками движения служат средством отпугивания преступников, если они прикреплены к стене вашего дома. В офисе или на рабочем месте датчики движения могут помочь сэкономить электроэнергию и сократить счета.

С датчиком движения свет включается, когда рядом есть кто-то, кто может им воспользоваться. Если признаков жизни нет, свет выключится через согласованный промежуток времени.

Датчики движения

могут гарантировать, что офисное освещение не будет гореть всю ночь, даже если последний человек покинул офис до захода солнца.

Правильная конфигурация важна, и многие люди предпочитают добавлять в свои цепи выключатель света в дополнение к датчику движения.

Нужен ли для датчика движения выключатель в дополнение к датчику? Есть ли преимущества в установке переключателя в качестве устройства ручного управления?

Для светового датчика движения не требуется выключатель, но все же рекомендуется добавить его.Переключатель гарантирует, что свет не включится, если вы этого не хотите. Если вы хотите, чтобы свет перестал реагировать на движение, у вас будет такая возможность, если вы установили переключатель.

Чтобы помочь вам решить, нужен ли вашему свету датчик движения и выключатель, я обращаюсь по адресу:

Можно ли подключить датчики движения напрямую без другого переключателя
Как выключатель может повлиять на вашу систему освещения
Если лучше иметь прямую проводку или включить переключатель

Можно ли подключить датчики движения напрямую к электросети?

Вам не нужно включать выключатель в цепь освещения.Можно создать схему освещения без какого-либо переключателя, хотя это будет означать, что свет будет всегда включен.

Если вы используете датчик движения, он может действовать как переключатель, контролирующий, когда свет включается и выключается. Однако бывают случаи, когда вам нужно, чтобы свет не реагировал на движение.

Если вы хотите, чтобы свет не загорался каждый раз, когда кто-то проходит мимо, вы можете использовать выключатель, чтобы он не работал.

Переключатель можно использовать, чтобы датчик движения не включал свет, поэтому вы можете держать вещи в темноте, если хотите, или экономить электроэнергию, когда вам не нужен свет.

Коммутатор

против прямого подключения: что лучше?

Предположим, что ваши фонари реагируют только на датчик движения, без переключателей, которые могли бы отключать их вручную. В этом случае они всегда будут активироваться при любом движении.

В офисе это означает, что свет будет включаться всякий раз, когда кто-то работает, даже если он работает в середине дня и в окна много солнечного света.

Дома вы не сможете сидеть на улице и наслаждаться нежным сиянием свечей или другого акцентного освещения, потому что любое движение активирует очень яркий верхний свет.

Вам нужно будет вынимать лампочку, если вы не хотите, чтобы свет включался или перекрывал датчик движения. Оба очень неприятны, если вы спросите меня.

Однако стоит отметить, что свет не обязательно должен быть включен в дневное время – у многих уличных фонарей есть фотоэлементы, работающие от сумерек до рассвета.

Как вы, наверное, догадались, я считаю, что лучше иметь выключатель в цепи освещения.

Это дает вам контроль, когда вы чувствуете, что вам это нужно. Если вам нравится, что датчик движения находится под контролем, вы можете просто игнорировать переключатель.

Наличие коммутатора в составе вашей системы не означает, что вам нужно будет использовать его всегда.

Также прочтите: Огни безопасности работают только ночью?

Должен ли переключатель оставаться в рабочем положении, чтобы датчик движения работал?

Если у вас есть выключатель в цепи освещения, он должен быть в положении «включено», чтобы ваш свет включился.

Датчик движения сам по себе не может заблокировать систему, потому что разомкнутый переключатель оставляет разрыв в цепи и останавливает поток электричества.

Если вы устанавливаете коммутатор, важно не забывать оставлять его включенным большую часть времени.

В противном случае свет может не активировать движение, когда вы этого действительно хотите. Хорошая идея – выработать привычку проверять, включен ли свет.

Если вы временно выключаете свет, почему бы не установить напоминание, чтобы не забыть включить его снова?

Это позволит избежать нежелательной ситуации, когда датчик движения не сможет активировать свет, потому что вы случайно его отключили.

Осторожно: переключатель может испортить конфигурацию датчика движения

Некоторые датчики движения необходимо настроить для работы именно так, как вы хотите. Если они будут слишком чувствительны, они могут отреагировать на каждую моль и любое другое летающее насекомое, которое проходит мимо, или на покачивающуюся ветку дерева.

Если они недостаточно чувствительны, датчики движения могут вообще не включать свет.

Большинство людей хотят, чтобы их свет включался, когда рядом находится человек. Они не хотят стоять перед огнями, подпрыгивая и размахивая руками.

Многие датчики движения позволяют настраивать их и выбирать уровни чувствительности.

Это гарантирует, что свет включается, когда кто-то находится в определенном радиусе, и при этом он не реагирует на кошку в дальнем конце лужайки.

Если вы настроили датчики движения вручную, переключатели могут вызвать некоторые проблемы. Вы можете обнаружить, что выключение света приведет к сбросу сохраненной конфигурации.

Вы можете потерять ручные настройки и сбросить датчик до заводских настроек по умолчанию.

Некоторые датчики движения изменяют свои настройки при включении и выключении, поэтому вы можете повышать или понижать чувствительность каждый раз, когда используете ручной переключатель.

Суть в том, чтобы понять, как работает ваш свет. Если включение и выключение влияет на настройки, но вы хотите продолжать управлять им с помощью переключателя, подумайте о замене вашего датчика на другой.

Заключительные слова

Без выключателя в цепи освещения вы, скорее всего, обнаружите, что датчики движения расстраивают вас.

Вы не сможете контролировать, когда загорится свет, поэтому вы не сможете наслаждаться темнотой, когда захотите.

Если у вас нет выключателя, вы можете потратить деньги зря, если свет будет постоянно включен в течение дня.

Переключатель даст вам некоторый контроль над включением света. Просто не забудьте проверить, повлияло ли использование переключателя на настройки вашего датчика движения.

Некоторые датчики сохраняют конфигурации только тогда, когда цепь замкнута. Перемещение переключателя в положение «выключено» остановит поступление питания на датчик и вызовет его сброс.

Как вы используете датчики движения? Считаете ли вы выключатель важной частью цепи освещения?

Используйте комментарии ниже, чтобы поделиться своим опытом использования освещения с датчиком движения.

4 совета, как заставить датчики движения работать на вас

Скорее всего, если у вас есть устройства для определения движения, вы заметили, что они включаются, когда никого нет рядом, или не включаются, когда кто-то проходит мимо них. Датчики движения – одна из основных сфер компетенции Jenesis, и мы уверены, что, как и в случае с аккумулятором, датчики движения не обязательно должны быть синонимом отсутствия надежности.Пассивные инфракрасные (PIR) датчики движения чаще всего используются в системах безопасности и прожекторах, активируемых движением, а также в наших светильниках Motion Deck Light. Вот несколько быстрых советов, как правильно настроить устройство, использующее PIR.

1. Помните, что пассивные инфракрасные датчики обнаруживают изменения температуры. «Пассивная» часть пассивных инфракрасных датчиков означает, что устройство не генерирует собственного сигнала. Вместо этого датчик полагается на изменения температуры, создаваемые объектом в его поле зрения.Если температурный режим в зоне прямой видимости продукта быстро изменится, он включится. К сожалению, даже самый хорошо спроектированный датчик все равно будет иметь проблемы с обнаружением человека, если его температура близка к той же температуре, что и окружающая среда. Независимо от того, насколько сильно он может хотеть выполнять свою работу, вашему ИК-датчику будет сложно увидеть вас, если вы выходите в бассейн в жаркий день или возвращаетесь после снежной битвы в тяжелом зимнем пальто.
2.Проверить на призраков. При настройке устройства с пассивным инфракрасным датчиком движения подумайте, какие еще источники тепла находятся в его поле зрения, кроме людей. Распространенный источник инфракрасных призраков – это листья, колышущиеся на ветру перед нагретой солнцем поверхностью, такой как тротуар или соседская крыша. С точки зрения датчика движения кажется, что теплый объект быстро движется вне поля зрения, вызывая срабатывание. Еще один потенциальный источник призраков – сломанный воздушный затвор. Важно, чтобы отсек датчика PIR был герметичным.Если уплотнение сломано, порывы ветра в корпус продукта могут вызвать ложные срабатывания.
3. Рисунок датчика имеет овальную, а не круговую форму. Большинство датчиков движения содержат информацию о максимальном диапазоне и угле действия датчика, например, 30 футов и 160 градусов. Тогда большинство потребителей предполагают, что продукт может «видеть» идеальный круговой клин в 160 градусов, который излучается от датчика на расстояние 30 футов.Фактически, рисунок датчика имеет овальную форму с максимальной шириной 160 градусов и максимальной длиной 30 футов. У рисунка есть естественные слабые места, особенно близко к датчику в его «периферийном зрении». Помните об этом при наведении датчика.
4. Пассивные инфракрасные датчики лучше всего обнаруживают движение из стороны в сторону. Внутри рисунка датчика овальной формы ИК-датчик фактически собирает тепло в виде дискретных полосок с промежутками между ними.Продукт сработает более надежно, если человек пройдет мимо датчика, пересекая несколько из этих полос, вместо того, чтобы идти прямо к датчику. Чтобы получить наилучшие результаты от продукта, активируемого движением, установите его под углом 90 градусов к дорожке, а не направьте его прямо на поток транспорта.

Связаться с Jenesis: электронная почта Facebook

% PDF-1.4 % 640 0 объект > эндобдж xref 640 72 0000000016 00000 н. 0000002263 00000 н. 0000002420 00000 н. 0000003181 00000 п. 0000003859 00000 н. 0000004423 00000 н. 0000004595 00000 н. 0000004759 00000 н. 0000034517 00000 п. 0000035191 00000 п. 0000035642 00000 п. 0000059433 00000 п. 0000060137 00000 п. 0000060775 00000 п. 0000060829 00000 п. 0000091358 00000 п. 0000124544 00000 н. 0000124753 00000 н. 0000125371 00000 н. 0000125817 00000 н. 0000126373 00000 п. 0000158059 00000 н. 0000158759 00000 н. 0000159397 00000 н. 0000190597 00000 н. 0000191301 00000 н. 0000191939 00000 н. 0000192348 00000 н. 0000223990 00000 н. 0000249157 00000 н. 0000250392 00000 н. 0000250504 00000 н. 0000250618 00000 н. 0000250731 00000 н. 0000254785 00000 н. 0000255314 00000 н. 0000255920 00000 н. 0000260586 00000 н. 0000261121 00000 н. 0000261741 00000 н. 0000261825 00000 н. 0000265911 00000 н. 0000266380 00000 н. 0000268385 00000 н. 0000268738 00000 н. 0000271311 00000 н. 0000271685 00000 н. 0000272120 00000 н. 0000275490 00000 н. 0000275917 00000 н. 0000276414 00000 н. 0000278330 00000 н. 0000278700 00000 н. 0000314725 00000 н. 0000314764 00000 н. 0000350789 00000 н. 0000350828 00000 н. 0000354887 00000 н. 0000354926 00000 н. 0000360073 00000 н. 0000360112 00000 н. 0000365815 00000 н. 0000365854 00000 н. 0000367714 00000 н. 0000367753 00000 н. 0000401861 00000 н. 0000401900 00000 н. 0000407335 00000 п. 0000407374 00000 н. 0000412538 00000 п. 0000002068 00000 н. 0000001770 00000 н. трейлер ] / Назад 424688 / XRefStm 2068 >> startxref 0 %% EOF 711 0 объект > поток hb“pa`b“`se @@ 1API5, Я.1322Ԗ3U3Ή94) \ a3t & LS + wd4X0x2x3xg | d. $ ɕA {x [O2zLb`

ECOELER 3-сторонний датчик движения, датчик движения, требуется нейтральный провод, сенсорный выключатель для помещений, список UL и переключатель активации движения, одобренный FCC –

1.0 из 5 звезд Неправильная проводка и помехи от интеллектуального переключателя
Автор Roma 10 сентября, 2020

Я купил 10 пакетов 3-х позиционных переключателей, установленных по инструкции.Но это не работает.
Моя проводка на 100% правильная. Двуглавый
Пытался и путешественников поменять местами; по-прежнему не работает.

Пробовал 4 других переключателя из той же коробки, все та же проблема
Это действительно разочаровывает, Вы не можете позвонить в компанию, которая его продает. Итак, моя последняя попытка – отправить им по электронной почте и вернуть его.
Уже потратил слишком много времени на этот
–
Так что они обновили меня новыми инструкциями по подключению, которые полностью отличаются от того, что вы видите в коробке.Прикрепил сюда

Но теперь я столкнулся с новыми проблемами. Помехи моему интеллектуальному переключателю Kasa!

Мой интеллектуальный коммутатор установлен в той же электрической коробке / проводке, на 100% не связанной с интеллектуальным коммутатором; ожидайте нулевой и заземляющий провода.
По сути, он включает этот переключатель, потому что он обнаруживает Wi-Fi от интеллектуального коммутатора, даже когда вы им не пользуетесь.
Я уверен на 100%, потому что после долгих часов поиска и устранения неисправностей я завернул этот переключатель в фольгу !!! и он перестал это делать. Я также тестировал Wi-Fi на моем телефоне рядом с переключателем.

Пробовал отключать чувствительность или обнаружение света, без изменений.

К сожалению, я не могу держать этот выключатель завернутым в фольгу LOL

Поэтому не совсем понимаю, почему это только датчик обнаружения тепла? Или также работает неполный рабочий день как интеллектуальный коммутатор

Если бы этот коммутатор работал правильно, это было бы здорово. Я думаю, одно место в порядке.

Советы по установке ИК-датчика движения

Привет, мастера! Некоторые из наиболее важных датчиков, используемых в системах сигнализации, – это пассивные инфракрасные (PIR) датчики движения.При правильной установке эти устройства отлично справляются с обнаружением любого движения, которое может происходить внутри дома или на работе. Они критически важны для полной настройки безопасности.

Но хотя датчики движения предоставляют много преимуществ для систем охранной сигнализации, они также являются одними из наиболее подверженных возникновению проблем и проблем. Эти проблемы обычно возникают из-за того, что датчики движения PIR установлены неправильно и / или в неподходящих местах. Проблемы также могут возникнуть, если датчик движения когда-либо используется в неправильном приложении или настройке по назначению.

Получив лучшее представление о датчиках движения и принципах их работы, пользователь с меньшей вероятностью будет испытывать повторяющиеся проблемы с их датчиком движения PIR. Необходимо следовать всего лишь нескольким советам и общим рекомендациям. Все сводится к тому, чтобы правильно установить датчик движения, выбрать хорошее место для устройства и выбрать правильный тип ИК-датчика . Если следовать этим трем советам, то датчик движения с гораздо большей вероятностью будет работать правильно.

Во-первых, неплохо понять, чего пытается добиться детектор движения и как он работает. Цель хорошего датчика движения – обнаружить движение человека-нарушителя, игнорируя при этом неважные источники движения, такие как потолочный вентилятор, занавески или домашнее животное. Но это легче сказать, чем сделать. Если движение будет слишком чувствительным, возникнут ложные срабатывания. Но если он недостаточно чувствителен, он не обнаружит злоумышленников.

Датчик движения PIR снимает показания инфракрасной (ИК) энергии в комнате и обнаруживает любые существенные изменения в инфракрасной энергии, которые происходят. Все люди, животные и предметы излучают некоторое количество инфракрасной энергии. Когда человек, животное или объект попадают в поле зрения датчика движения, это вызывает изменение обнаруженной инфракрасной энергии. Как только датчик движения обнаружит достаточно изменений, он отправит предупреждение в систему сигнализации, чтобы сообщить о наличии движения. Система охранной сигнализации отреагирует соответствующим образом на основании настроек программирования.

Но большинство пользователей не хотят, чтобы датчик движения активировался из-за очень незначительных изменений ИК-энергии.Это вызовет слишком много ложных тревог в системе. Вот почему датчики движения обычно имеют уровни чувствительности, которые можно регулировать с помощью регулируемого количества импульсов. Счетчик импульсов определяет, на какой площади должна измениться энергия ИК-излучения, прежде чем движение активируется. Более высокое количество импульсов будет означать, что для активации детектора движения потребуется более широкое изменение энергии ИК-излучения, что сделает его менее чувствительным. Точно так же меньшее количество импульсов увеличит чувствительность. Многие датчики движения также имеют линзы, которые можно менять, чтобы обеспечить оптимальный обзор для устройства.

Но важно помнить, что PIR датчик движения будет работать только в том случае, если он может «видеть» движение. Вот почему так важно, чтобы датчик движения был установлен на высоте, на которой он может правильно обнаружить человека-нарушителя. Гипотетический сценарий – представить датчик движения, установленный слишком высоко. В этом случае человек мог просто пригнуться и переместиться за пределы поля зрения, не срабатывая при этом датчик движения.

Большинство датчиков движения устанавливаются на высоте от 6 до 8 футов. Это должно позволить устройству обнаруживать любого человека, движущегося в комнате. Для оптимального покрытия мы обычно рекомендуем устанавливать датчики движения в углу комнаты. Но высота установки становится еще более важной для датчиков движения, подходящих для домашних животных. Цель датчика движения, невосприимчивого к домашним животным, состоит в том, чтобы обнаруживать движение человека, идущего прямо, при игнорировании движения небольшого животного, идущего близко к земле.

Пользователи должны понимать, что домашних животных все еще могут активировать иммунные датчики движения домашних животных, даже если животное находится в пределах рекомендуемого предела веса. Но цель состоит в том, чтобы этого не произошло. Если правильно настроить датчик движения и сделать невозможным попадание домашнего животного в поле зрения датчика движения, вероятность возникновения ложных срабатываний из-за действий домашних животных гораздо ниже.

Если пользователь намеревается использовать датчик движения PIR в доме с домашними животными, он должен сначала убедиться, что их датчик движения PIR обеспечивает защиту от домашних животных. Датчик движения с защитой от домашних животных оснащен линзой, предназначенной для обнаружения движения человека, идущего в вертикальном положении, при игнорировании движения домашних животных ближе к земле. Если для движения не используется этот особый тип линзы, он все равно будет видеть домашнее животное, перемещающееся по комнате.

Во-вторых, пользователь должен убедиться, что его питомец находится в пределах указанного предела веса датчика движения. Идея в том, что домашние животные, которые весят больше, обычно больше по размеру. Таким образом, если собака весит 60 фунтов, предполагается, что она будет достаточно большой, чтобы активировать датчик движения для домашних животных весом до 40 фунтов.Конечно, данные о невосприимчивости к животным, предоставленные производителями датчиков движения, являются приблизительными. Но эти значения все же следует учитывать при планировании.

В-третьих, датчик движения должен быть установлен на надлежащей высоте. Он должен быть на высоте, на которой он все еще может обнаруживать движение человека, игнорируя при этом движение домашнего животного ближе к земле. Вообще говоря, высота 7,5 футов является хорошей высотой для этого. Но эта высота может быть разной для разных датчиков.Также датчик движения следует устанавливать под правильным углом. Если он смотрит под слишком низким углом, домашнее животное все равно может его взорвать.

Наконец, датчик движения не должен сталкиваться с какими-либо «препятствиями», на которые домашнее животное может залезть, чтобы попасть в поле зрения датчика. Даже если датчик движения установлен на хорошей высоте и под правильным углом, домашнему животному все равно удастся сработать, если он сможет подняться достаточно высоко. Например, домашнее животное может забраться на диван или подняться по лестнице и попасть в поле зрения движения.По этой причине датчики движения не следует устанавливать напротив мебели или лестницы, если там есть домашние животные.

Есть также несколько общих рекомендаций, которым человек должен следовать при выборе места для движения PIR. Помните, что эти устройства реагируют на изменения инфракрасной энергии. При установке движения PIR рядом с вентиляционным отверстием или воздуховодом поток горячего или холодного воздуха может привести к ложным срабатываниям. Аналогичный принцип может применяться к таким приборам, как плиты и холодильники.Также рекомендуется, чтобы пользователи не устанавливали движения, обращенные к окнам , так как сильный солнечный свет может вызвать активацию устройства. Кроме того, датчики движения , как правило, плохо работают в таких средах, как ванные комнаты, гаражи и чердаки , поскольку они имеют тенденцию к высокому уровню влажности и / или пыли. Пользователь должен также избегать установки датчика движения напротив движущегося потолочного вентилятора или штор , так как это может привести к ложным срабатываниям.

Некоторые пользователи могут также упустить из виду тип используемого ИК-датчика движения.Не все датчики движения одинаковы, и существует множество возможных применений. Во-первых, есть датчики движения для жилых и коммерческих помещений. Датчики движения в жилых помещениях обычно менее чувствительны и лучше подходят для домов и квартир. Защита от домашних животных обычно присутствует только в датчиках движения в жилых помещениях. С другой стороны, коммерческие датчики движения обычно более чувствительны и имеют меньшее количество импульсов. Коммерческий датчик движения также обычно имеет больший угол обзора, что делает его более подходящим для коммерческих помещений.

Другой распространенной проблемой является использование датчика движения в помещении на улице. Устройства, предназначенные для использования на открытом воздухе, имеют прочный внешний корпус, который защищает устройства от дождя, ветра, пыли и экстремальных температур. Если пользователь попытается использовать датчик движения в помещении на улице, то весьма вероятно, что устройство будет повреждено из-за воздействия окружающей среды. И хотя пользователь может использовать датчик движения вне помещения в помещении, обычно это не рекомендуется, поскольку движение вне помещения значительно дороже. Убедитесь, что используемое движение подходит для желаемой среды.

Следование этим советам поможет убедиться, что ваш датчик движения PIR работает правильно и не доставляет вам проблем. При правильном использовании это отличные устройства, которые отлично справляются с обеспечением безопасности дома и бизнеса. Купить датчики движения всех типов можно на сайте Alarm Grid!

Как подключить датчик движения к нескольким источникам света (сделайте это!) – Upgraded Home

Датчик движения – это не то, к чему следует относиться легкомысленно при установке системы освещения.Это может помочь сохранить удобство освещения, повысить безопасность, а также просто улучшить внешний вид дома. В типичных установках вам понадобится один датчик движения для каждого источника света. Но что произойдет, если вы захотите подключить датчик движения к множеству разных источников света?

Чтобы использовать один датчик движения для нескольких источников света, обычно требуются серьезные знания в области электротехники. Более быстрый способ убедиться, что свет срабатывает через один датчик, – это сделать следующее:

Перенаправьте фары от текущих источников питания и подключите их к тому же концентратору источника питания.
Используйте датчик движения для включения концентратора источника питания.
При обнаружении движения вы должны увидеть, как загораются несколько огней.

Попытка заставить один датчик активировать несколько источников света может быть трудной, особенно если вы говорите о нескольких источниках света. Вот что вам нужно знать, если вы хотите, чтобы это произошло.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Можно ли самостоятельно подключить датчик движения к нескольким источникам света?

Прежде чем вы начнете и возьмете несколько инструментов, я остановлю вас прямо здесь. Это непростая задача, которая может быть опасна для людей, которые плохо знакомы с электромонтажными работами. Из-за опасности, которая может возникнуть, мы не предлагаем этот проект людям, не прошедшим обучение электромонтажным работам.

Помните: электрические провода могут вызвать пожар, поражение электрическим током или даже короткое замыкание, если вы не знаете, как правильно с ними обращаться.Вместо того, чтобы рисковать счетами за электроэнергию, мы хотим еще раз подчеркнуть, что в миллиард раз разумнее называть профессионала.

Насколько рискованно самостоятельно подключать свет?

Честно говоря, все зависит от того, насколько хорошо вы разбираетесь в проводке фары. Если вы не примете мер предосторожности, то в результате неправильной установки возможно поражение электрическим током или электрический пожар. Даже у новичков, которые принимают меры предосторожности, может возникнуть пожар, если им не повезет.

Однако больший риск для промежуточных звеньев заключается в том, что цепь просто не работает.Каждая схема и настройка, которые вы модифицируете, будут разными, а это значит, что вы можете в конечном итоге выдергивать волосы, пытаясь заставить их работать. Хотя мы прилагаем много усилий, чтобы дать указания, вам нужно будет использовать собственное суждение, чтобы убедиться, что ваша схема работает хорошо.

Пошаговое руководство по подключению датчика движения к нескольким источникам света

Важно подчеркнуть, что инструкции (или действия), которые следуют ниже, являются общим примером того, что вам нужно сделать.Поскольку каждая схема будет отличаться, вам нужно будет использовать собственное суждение, чтобы определить, что вам нужно делать. С учетом сказанного, мы также будем расплывчатыми с шагами просто потому, что вам нужно иметь достаточно знаний, чтобы знать, что делать заранее. Вот основная суть:

Начните с выключения источника питания света и датчика. Вы никогда не захотите работать в цепи под напряжением. Если у вас несколько источников питания, убедитесь, что они выключены.Аналогичным образом выключите всю электронику, над которой вы работаете.
Определить источник питания фонарей. Большинство фонарей имеют несколько источников питания. Вам нужно выяснить, где они находятся, и отметить их.
Отключите свет от источника питания и проложите проводку к новому источнику питания. Установите реле, чтобы убедиться, что в цепи, которая проходит через все фонари, достаточно проводов для протекания без короткого замыкания. В частности, черные провода необходимо соединить вместе.
Добавьте переключатель, управляемый датчиком движения. Соедините вместе черные провода, чтобы обеспечить возможность подключения ко всем источникам света и дать себе дополнительную свободу действий, чтобы у вас было достаточно проводов, чтобы установка ваших фонарей была легкой. Подключите переключатель к источнику питания по вашему выбору и при необходимости добавьте резисторы.
Убедитесь, что вся проводка заклеена, затем попробуйте включить источник питания. Опробуйте вашу установку перед ее установкой.Мы рекомендуем использовать наружную электрическую розетку.

Как сделать эту работу проще?

В последнее время появились более сложные способы настройки. Самый простой способ убедиться, что вы связали все огни вместе, – это купить новый комплект, в котором есть один датчик и несколько источников света. Многие из них являются беспроводными, ими можно управлять с помощью смартфона, и для работы с ними не требуется дополнительная проводка.

Если вы готовы приобрести комплект, то зачастую это стоит того.Хотя это и стоит немного дороже, деньги, которые вы тратите, обычно окупаются, когда дело доходит до затрат на установку. Выбор комплекта означает, что в большинстве случаев вам не нужно беспокоиться о найме профессионала. Итак, вам решать, подходит ли это вариант.

Сколько стоит профессиональное подключение светильников?

Поскольку у вас уже есть фонари и они установлены, беспокоиться о расходных материалах как таковых не стоит. Однако это не означает, что у вас будет совсем дешевая цена. В среднем вам придется заплатить от 75 до 130 долларов за работу профессионального электрика, если у вас есть небольшое количество светильников, которые вы хотите установить.

Количество светильников, которые вы должны соединить вместе, сильно влияет на то, насколько вам нужно беспокоиться о работе. Вы должны рассчитывать заплатить от 50 до 70 долларов за час работы профессионального электрика. У вас также может быть номинальная плата за замену проводки или выключатель, если вы их не покупали.

Как определить, что трассировка света – это проект «сделай сам»?

Маршрутизация света – это не то, что мы рекомендуем делать, если вы любитель теневого дерева. Однако вы можете получить хорошие результаты, если соблюдаете одно из следующих условий:

Раньше вы выполнили кучу электромонтажных работ. Вы намотали провод, добавили резисторы, показали, что можно перемонтировать схему и многое другое? Что ж, возможно, тебе это понравится. Например, если вы заменили электрическую панель в своем доме, вы, вероятно, сможете выяснить, сколько цепей вам понадобится для некоторых лампочек.
Электромонтажные работы для вас просты и очевидны. Если это единый контур с тремя разными источниками света или световые приборы поступают через комплект, предназначенный для соединения вместе, это, вероятно, безопасно.
Вы хорошо разбираетесь в том, какой тип проводки вам нужно сделать. Иногда небольшое обучение может сделать много работы с точки зрения вашей безопасности и вашей способности заставить вещи работать. Если у вас было довольно много наставничества или вы смотрели много видео, посвященных электромонтажным работам, на YouTube, возможно, стоит попробовать.
Вы собираете меньше пяти огней. Честно говоря, если вы подключаете к розетке более пяти светильников, возможно, вам просто захочется обратиться к профессионалу. Это утомительная работа.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Можно ли добавить датчик движения к любому свету?

Хотите верьте, хотите нет, но вы можете.Датчики движения теперь невероятно легко установить, если у вас есть для этого подходящий комплект. Лучше всего выбрать удаленный датчик движения, который можно спрятать в углу при его установке. Хотя вы всегда можете убедиться, что вы найдете датчик, который работает с вашим светом, вам все равно нужно будет выполнить некоторые электромонтажные работы, чтобы установить его.

Работают ли датчики движения днем?

Большинство людей полагают, что датчики движения работают только ночью, потому что чаще всего они выполняют свою работу ночью.Вопреки распространенному мнению, датчики движения могут работать и работают в течение дня. Причина, по которой вы не видите, что они работают днем, заключается в том, что большинство людей программируют освещение датчиков движения на работу исключительно ночью.

С учетом сказанного, вопрос о том, насколько эффективны датчики движения в дневное время и в необычных обстоятельствах, является предметом обсуждения. Если вам нужно, чтобы они использовались в течение дня, убедитесь, что вы нашли датчик, помеченный для использования в дневное время.

Как долго датчики движения остаются включенными?

Это меняется от модели к модели, и сам ответ остается предметом обсуждения.Некоторые могут оставаться включенными до 40 минут, в то время как другие отключаются в ту минуту, когда перестанут ощущать какие-либо движения рядом с ними. В среднем вы можете ожидать, что ваши датчики движения будут срабатывать от 15 до 20 минут.

Стоит отметить, что большинство комплектов датчиков движения можно запрограммировать на срабатывание в течение установленного времени.

Оссиана Тепфенхарт

Оссиана Тепфенхарт – опытный писатель, специализирующийся на дизайне интерьеров и общих советах по дому.Письмо – это ее жизнь, и это то, что она умеет лучше всего. В ее интересы входят инвестиции в искусство и недвижимость.

Недавно опубликованные

ссылку на законно ли мой домовладелец блокировать мой термостат? (Узнай сейчас!) ссылка на Можно ли положить светящиеся палочки в бассейн? (Узнай сейчас!)

Можно ли положить светящиеся палочки в бассейн? (Узнай сейчас!)

Когда мне было еще 20, некоторые мои знакомые устроили рейв в Нью-Йорке.Они решили наполнить бассейн соком светящейся палочки, чтобы добавить светящийся бассейн. Вскоре после этого на них подали в суд за …

Как установить переключатель датчика движения

В целях безопасности и удобства вы можете рассмотреть возможность установки переключателя датчика движения.

Мне нравится думать, что я делаю свой вклад, чтобы быть более «зеленым» в своем доме. Фактически, у нас с Шари есть презентация, которую мы проводим по всей стране, под названием «Азбука зеленого».В нем мы делимся нашими советами о том, как экономить электроэнергию в домашних условиях и, надеюсь, в процессе этого вернуть в карман еще немного «зеленого». Я говорю о наличных деньгах, которые, я думаю, каждый мог бы использовать в гораздо большей степени прямо сейчас, учитывая нашу экономическую ситуацию.

Ну, я думал, что делаю все, что должен; переработка, выключение смесителя, пока я чищу зубы, и использование КЛЛ во всех моих лампах. По крайней мере, я думал, что стараюсь изо всех сил, пока не поехал во Флориду, чтобы навестить Шари и поработать с ней.(Не говори, я знаю, авиалайнер, топливо для реактивных двигателей … Я не говорил девушке переехать во Флориду!) Когда я приехал домой и открыл дверь гаража, ох, я оставил свет в гараже включенным! На это должно быть потрачено 1,21 джигаватта энергии (см. Фильм «Назад в будущее»), достаточно энергии, чтобы осветить… мой гараж на неделю!

Итак, я пошел в хозяйственный магазин (я не шел, это слишком далеко, но я много ехал), чтобы купить переключатель датчика движения (стоимость около 13 зеленых спинок) для замены переключателя света в моем гараже.Выключатель автоматически включает свет, когда кто-то входит в гараж. Прелесть устройства в том, что оно имеет функцию задержки по времени, так что, когда вы выходите из комнаты, свет выключается через заранее установленный интервал времени. Переключатель также можно отрегулировать по степени чувствительности к движению, и есть несколько полей обзора, которые вы можете приобрести, для моей ситуации я купил тип 180 градусов. Я также купил элемент управления, который работает с однополюсным (один переключатель) или трехполюсным (два положения).Это очень простой проект «сделай сам», который занимает очень мало времени.

Перечень материалов:

Сенсорный выключатель
Тестер цепей
Отвертка (шлицевая и крестообразная)
Инструмент для зачистки проводов
Разъемы проводов
Лента электрика

Совет:
Несмотря на то, что это простая задача, работа с электричеством опасна, и вы должны принять все меры предосторожности. Если вас беспокоит установка электрического оборудования самостоятельно, обратитесь к сертифицированному электрику в вашем районе.

1. Здесь не надо возиться, всегда выключайте питание на монтажной коробке или блоке предохранителей. Сначала определите цепь выключателя света, который вы собираетесь заменять, и выключите автоматический выключатель.

Я также кладу записку на коробку, чтобы сказать людям в доме, чтобы они не трогали коробку, пока я не закончу.

Между прочим, я использовал рабочий свет, который я запускал из другой комнаты с удлинителем, чтобы я мог видеть свою работу и фотографировать.

2.Снимите с выключателя крышку настенной панели и при выключенном питании выверните винты, которые удерживают старый выключатель на месте.

3. Проверьте провода с помощью тестера цепей, чтобы убедиться, что на коммутатор не подается питание.

Вы найдете четыре провода, подключенные к задней части датчика движения; черный, красный и желтый (выводной) провод и зеленый провод заземления. Черный и красный провод будут использоваться для подключения нового датчика движения к проводам, идущим от стенной розетки, но желтый и земля не будут использоваться.(Эта процедура предназначена для одного выключателя света, для трехпозиционного будет использоваться желтый.)

4. Чтобы снять выключатель, обрежьте провода сзади старого выключателя кусачками. Или, как в моем случае в более старом доме, я удалил провода, ослабив винты, к которым они были прикреплены. Затем мне пришлось отрезать изогнутые концы проводов, чтобы упростить присоединение новых проводов.

5. После обрезки проводов снимите пластиковую изоляцию с концов черного и белого проводов с помощью приспособлений для зачистки проводов.

6. Оберните конец черного провода от датчика движения (провод) вокруг черного (горячего) провода, идущего от стены, и закрепите с помощью соединителя.

7. Повторите тот же шаг с красным (выводным) проводом от датчика, он будет присоединен к белому проводу (нагрузке). Желтый провод не будет присоединяться ни к одному другому проводу в одном соединении, убедитесь, что этот провод закрыт коннектором или изоляционной лентой. Зеленый провод также не будет использоваться.

В качестве дополнительной меры предосторожности оберните соединения изолентой, чтобы провода не разъединились.

Совет:
Обязательно ознакомьтесь с инструкциями производителя по подключению приобретаемого коммутатора. В большинстве инструкций есть схема подключения, слава богу!

8. Осторожно заправьте провода обратно в распределительную коробку как можно дальше назад и также поместите датчик движения в распределительную коробку.

9. Закрепите датчик движения крепежными винтами, поставляемыми с переключателем. Я использую отвертку Phillips для закрепления этих более длинных винтов.

10. Перед установкой крышки панели переключателей прочтите инструкции по программированию датчика движения. Тот, который я купил, имел два циферблата с левой стороны. Один для времени (время, в течение которого свет будет гореть после выхода из комнаты) и один для регулировки уровня освещенности (чувствительности к движению). Отрегулируйте настройки пальцами или отверткой.Затем установите крышку переключателя.

Эта процедура заняла у меня около 15 минут, и сделать это было несложно. Самое замечательное в этом переключателе то, что есть ползунок включения / выключения, так что вы можете использовать переключатель вручную, если вы не находитесь рядом с датчиком. У меня есть гараж на две машины, а мой рабочий стол находится подальше от двери, где установлен датчик движения. Свет будет выключен, пока я работаю, потому что, что касается переключателя, в гараже никого нет, поэтому в этой ситуации я использую ползунок включения / выключения.

Итак, теперь, когда вы успешно установили датчик движения, вы больше не будете слышать эти слова в своем доме: «КТО ОСТАВИЛ ЭТОТ СВЕТ ВКЛЮЧЕННЫМ?» Подумайте о том, чтобы поместить выключатель движения в прачечную, детскую ванную или в любое место в доме, где не забыть выключить свет.

Вот и все, зажгите свет, Шари!

Мэтт
