Выполняем промывку печатающей головки струйных принтеров Epson после использования картриджной СНПЧ (Системы непрерывной подачи чернил)

Пользователь знает о том, что конструкция картриджной системы непрерывной подачи чернил (СНПЧ) имеет обратный подпружиненный клапан. В составе данного клапана имеется стальная пружинка. Пружина коррозирует при контакте с чернилами. После этого процесса, а именно его последсвия выпадают в осадок на фильтре внутри печатающей головки струйного принтера Epson, приводя к полосатости на отпечатках, а затем к падению пропускного канала печатающей головки струйного принтера Epson.



Перед тем как приступить к промывке печатающей головки струйного принтера Epson после применения картриджной системы непрерывной подачи чернил (СНПЧ), помните о том, что данный применяемый способ промывки печатающей головки очень рискованный, так как нанести вред самой печатающей головке.

Возможен полный выход из строя ПГ. Не забывайте, что данный метод промывки печатающей головки Epson не может гарантировать Вам полного очищения.



Для начала необходимо демонтировать печатающую головку (ПГ).



Пластину дюз, печатающую головку необходимо промыть под тонкой струёй воды (теплой). Можно и из под крана. Не залейте остальных частей. После этого погрузите нижнюю часть в стеклянную емкость, для лучшей оценки происходящего. В данной емкости должен быть не разведенный и разогретый мистер мускул зеленого цвета. Опускание производить на 5-7 мм. Наденьет силиконовый переходник от обычной капельницы наверх чернильных штуцеров, а уже затем вытягивайте шприцом, тем самым производя братную промывку. Вся муть и остатки пружины, а также чернила пойдут прямиком в шприц.



Данную операцию проделываем до тех пор, пока не начнет проходить чистый мистер мускул. Это необходимо делать с цветами, где видна явная ржавчина на пружине. Не забывайте, что мистер мускул способен смыть с поверхности резинового поршня шприца состав, который облегчает перемещение, из за чего затрудняется данное перемещение. Поэтому заранее запаситесь большим количеством шприцов.



После этого если промывка полностью выполнена, то необходимо разбавить мистер мускул при помощи дистиллированной воды пополам. При этом подогрейте до 40-50 градусов. Затем на штуцера наденьте отрезок капельницы, которая обладает длинной 15-20 см. На свободный конец надеваем переходник силиконовый от капельницы, затем следует шприц, с наполенным указанным раствором. Данный силиконовый переходник может слететь при сильном надавливании, при этом защитив пластину дюз от отрыва, а трубка в 15-20 см. спасет печатающую головку от залива раствором электроники. Не забывайте держать шприц в стороне от печатающей головки. Надавливайте на поршень. Покрасьте данный раствор черными чернилами, для видимости ээфекта.



При точном определении того, что виной отсутствия дюз является ржавая пружина, а также плохие чернила, то при промывке, надавливая сверху, можно получить косящие и блуждающие дюзы. В данной ситуации вся грязь проходит сквозь фильтр в печатающей головке, а после этого навсегда оседает на дюзах.



Смотрите также:



Прочистка печатающей головки (ПГ) Epson

Прочистка печатающей головки (ПГ) Canon

Прочистка печатающей головки (ПГ) HP

Промывочные жидкости RDM

Производим частичную разборку печатающей головки и промываем

Инструкция по установке СНПЧ на принтер Epson

Вы решили установить на принтер систему СНПЧ (Система Непрерывной Подачи Чернил) и Вы должны понимать, что Вы используете не оригинальную систему, не предусмотренную производителем оборудования, и все риски по внесению данного изменения в принтер Вы несете самостоятельно, т.к. согласно правилам предоставления гарантии на оборудование Компания «Epson» по указанной выше причине оборудование снимается с гарантии производителя.

Общая информация о системе

Система непрерывной подачи чернил (СНПЧ) – это комплект, состоящий из силиконового шлейфа, емкостей для чернил и специальных картриджей, позволяющий ускорить и удешевить процесс печати на струйных принтерах.

В комплект СНПЧ входят внешние емкости (доноры) для чернил, объем которых значительно больше объема картриджей для принтеров. Доноры имеют удобные заправочные отверстия и выполнены из прозрачного материала, что дает возможность контролировать уровень чернил и пополнять его при необходимости. Сами емкости с картриджами в принтере соединяются специальным эластичным шлейфом.

Технология СНПЧ позволяет многократно увеличить объем печати (в сравнении с картриджами), использовать чернила альтернативных производителей, продающихся в упаковках от 100 до 1000мл. Немаловажным преимуществом данной системы является относительно невысокая цена, по отношению к стоимости комплекта оригинальных картриджей.

Принцип работы СНПЧ

В СНПЧ картриджи соединены с чернильными емкостями специальным шлейфом, по которому подаются чернила. Как только уровень чернил в картриджах уменьшается (возникает пониженное давление), через шлейф начинают непрерывно поступать чернила до тех пор, пока уровень не достигнет необходимой величины и не стабилизируется. То есть, когда Вы печатаете, чернила поступают постоянно – уровень краски все время падает. Как только печать прекращена – чернила подаются до полного заполнения картриджей.

Такая система подачи позволяет забыть не только о замене картриджей, но и о их заправке: СНПЧ ввиду больших емкостей для чернил даже при больших объемах печати нужно будет лишь изредка дозаправлять (доливать чернила в емкости-доноры). Вам необходимо лишь контролировать уровень чернил в емкости и изредка подливать их по мере необходимости, что можно делать даже во время печати.

Комплектация СНПЧ

Существует три варианта комплектации картриджных СНПЧ:

• СНПЧ с чипами. В данный комплект входит:

1. Доноры для чернил
2. Картриджи
3. Самообнуляющиеся чипы
4. Эластичный шлейф
5. Шприцы для заправки чернил
6. Воздушные фильтры

• СНПЧ с применение оригинального картриджа.
  В составе СНПЧ в данном случае используются оригинальные картриджи Epson, поставляемые вместе с Вашим принтером. Картриджи устанавливаются на специальной планке-держателе, входящей в состав системы. Чипы, установленные в оригинальных картриджах отвечают за совместимость системы непрерывной подачи чернил с принтером.
  В комплект СНПЧ в данном случае входит:

1. Емкости для чернил
2. Картриджи
3. Самообнуляющиеся чипы
4. Эластичный шлейф
5. Воздушные фильтры
6. Шприцы для заправки чернил
7. Набор для крепления шлейфа
8. Инструкция

• СНПЧ с использованием оригинального картриджа и системы Combo. Система Combo подразумевает под собой принудительный сброс уровня чернил.

1. Емкости для чернил
2. Картриджи
3. Самообнуляющиеся чипы
4. Эластичный шлейф
5. Воздушные фильтры
6. Шприцы для заправки чернил
7. Набор для крепления шлейфа
8. Инструкция

Новая конструкция является модификацией систем с использованием оригинального картриджа.

Фильтры поставляются индивидуально – в зависимости от места использования системы. Если Вам необходимо использовать эти фильтры, Вы можете бесплатно их получить у нас при покупке СНПЧ.

Воздушные фильтры используют для фильтрации воздуха в различных неблагоприятных для использования СНПЧ местах: местах повышенной концентрации в воздухе взвеси, пыли и прочих мелких частиц. Фильтрация происходит за счет встроенных фильтров в картриджах системы и в печатающей головке принтера.
Как правило, в большинстве случаем подобные фильтры нет необходимости использовать.

1. Подготовка к установке:

Перед установкой и использованием системы обязательно проверьте ее комплектацию и целостность, так как в случае механических повреждений СНПЧ подвергается замене только в неиспользованном виде.

Внимание: нельзя прикасаться пальцами к чипам для картриджей – статическое электричество может сделать их неработоспособными.

2. Установка системы:

Необходимо проверить совместимость доноров для чернил и картриджей. Для этого сначала определите, для какого цвета предназначен каждый из доноров, затем по направлению трубки из донора к картриджу установите цвет картриджа. Если цвета совпадают, значит система собрана правильно. Если же нет, то можете поменять наклейки на емкостях местами.

Внимание: обязательно необходимо также установить в правильной последовательности по цветам картриджи в принтер. В случае несоответствия последовательности, картриджи нужно переставить в правильном порядке и поменять заглушки на донорах.

Только после вышеописанных шагов можно заливать в емкости чернила!

3. Заправка доноров

СНПЧ имеет количество емкостей равное количеству цветов в принтере. Следовательно, чернила необходимо заливать в емкости в соответствии с цветовой принадлежностью. Каждый донор имеет два отверстия – малое и большое. При этом структура доноров построена таким образом, чтобы обеспечить постоянное давление в СНПЧ. В рабочем положении пробка малого отверстия должна быть открыта (в нее можно установить воздушный фильтр), а пробка большого – закрыта.

Последовательность заправки:

• Закрыть маленькие отверстия пробками
• Открыть все большие отверстия
• Залейте чернила соответствующих цветов в большие заливные отверстия емкостей, используя для удобства, маленькие воронки или шприцы
• Закрыть пробками большие отверстия
• Открыть маленькие отверстия и в случае необходимости установить в них воздушные фильтры

На фотографии:
1-Заправочное отверстие (большое)
2- Отверстие для забора воздуха (маленькое)
Заправка шприцом                           Заправка через воронку

Внимание: при установке воздушных фильтров необходимо следить за тем, чтобы они не были ничем намочены (в том числе чернилами) и оставались сухими. В случае намокания фильтра, он перестает пропускать воздух и система не будет работать должным образом – пропадет цвет. Если фильтр намочен, лучше его вообще не использовать.

ВНИМАНИЕ:

• Для каждого цвета чернил желательно использовать отдельный шприц, либо тщательно промывать шприц после перехода с цвета на цвет
• Легко откачиваемый из системы в процессе прокачки воздух свидетельствует о не герметичности СНПЧ. Вам необходимо проверить чернильный шлейф и его соединения, уплотнители и картриджи на наличие проколов и подтеков
• Боковые стеки картриджей сделаны из довольно тонкого материала и нужно быть внимательными, чтобы не проткнуть их отсрым предметом во время прокачки и заправки. Клапан открывается при насаживании на иглу печатающей головки или на носик шприца. Если после прокачки системы клапан остался открытым и из него сильно сочатся чернила, то просто вставьте носик шприца в клапан и поправьте резиновую мембрану. Ситуация не является критической – на ПГ клапан все равно будет в закрытом положении

Перед началом и во время эксплуатации принтера или МФУ с СНПЧ необходимо:

1. ОБЯЗАТЕЛЬНО изучить Техническую документацию, идущую в комплекте с принтером. Если Вы начали эксплуатировать принтер не по рекомендациям производителя то Вы несете риск возможного выхода из строя принтера или МФУ в следствие его не правильной эксплуатации.
2. Снять малые заглушки с СНПЧ, которые ставятся туда при транспортировке. Малые заглушки служат для предотвращения разлива чернил в емкостях при транспортировке.
3. Следить за уровнем чернил в емкостях СНПЧ. Уровень чернил не должен быть не ниже 2/3 объема чтобы избежать попадания воздуха в СНПЧ.
4. Система СНПЧ должна находится на одном уровне с печатающим устройством. Это условие соблюдать обязательно. Т.к. если ставить СНПЧ выше принтера или МФУ, чернила могут вытечь в корпус принтера. Если же СНПЧ будет стоять ниже принтера, чернила попросту не будут поступать в картриджи и, как следствие, в печатающую головку принтера.
5. Емкости с чернилами должны быть установлены на ровной плоской поверхности. При эксплуатации необходимо избегать резких перепадов температур: СПНЧ предназначены для использования в помещениях с нормальной влажностью при температуре от 10 до 35 градусов Цельсия.
6. Чернильный шлейф СНПЧ не должен мешать движению печатающей головки и должен быть надежно закреплен при печати.
7. Для заправки СНПЧ используйте чернила предназначенные для данной модели принтера. Таким образом Вы не только защитите печатающую головку принтера, но и обеспечите максимальную цветопередачу.
8. После установки системы непрерывной подачи чернил обязательно сохраните оригинальные картриджи, так как они могут Вам понадобиться в случае гарантийного ремонта принтера или проведения тестовых процедур.
9. При использовании неоригинальных чернил необходимо печатать не менее 2 (двух) раз в неделю для предотвращения пересыхания печатающей головки. Если принтер не планируется использовать на протяжении долгого периода времени рекомендуется проводить еженедельные профилактические прочистки печатающей головки с помощью драйвера принтера.
10. И иные правила эксплуатации, которые Вам необходимо изучить самостоятельно из открытых источников информации.

Дозаправка емкостей при эксплуатации:

Прозрачность доноров СНП позволяет всегда точно знать, сколько чернил израсходовалось и сколько необходимо долить. Дозаправка емкостей осуществляется без снятия СНПЧ с помощью отверстий.

Последовательность дозаправки:

1. Открыть пробку большого отверстия
2. Залить чернила соответствующего цвета с помощью воронки или шприца
3. Закрыть пробкой большое заправочное отверстие (большое)
4. Прокачка СНПЧ

После установки и заправки СНПЧ ее необходимо прокачать – заполнить чернилами шлейф и картриджи. Для прокачки используются шприцы.

Перед прокачкой системы убедитесь, что маленькие отверстия доноров открыты, а большие закрыты. Также необходимо расположить картриджи СНПЧ на одной плоскости с донорами.

Перед прокачкой системы убедитесь, в том, что малые отверстия емкостей с чернилами открыты! Большие отверстия должны быть закрыты.

Расположите картриджи системы на одной плоскости с емкостями.

В зависимости от типа картриджей, дальнейшие действия по прокачке будут несколько различаться. Как уже было сказано, существует два типа картриджей – с одним клапаном и с двумя.

Для картриджа с одним клапаном:

• Необходимо аккуратно проткнуть защитную пленку на клапане картриджа (лучше всего делать это иглой) и удалить остатки целлофана. Делать это нужно осторожно для того, чтобы не повредить резиновый клапан. Далее винтовыми движениями вставить носик шприца без иглы в нижний клапан до упора
• Потянуть поршень шприца, держа картридж клапаном вверх. Таким образом, вытягивается воздух из системы

В случае картриджа с двумя клапанами прокачка осуществляется через дополнительный клапан, на котором стоит заглушка. Для прокачки заглушку необходимо снять. Далее:

• Винтовыми движениями вставить носик шприца без иглы в клапан до упора
• Потянуть поршень шприца, держа картридж клапаном вверх. Таким образом, вытягивается воздух из системы

Картридж основным клапаном вверх

Тянем поршень шприца вверх

Носик шприца с засечкой

Дополнительный клапан для прокачки (альтернатива основному)


Выкачиваем воздух через подклапан

Примечание: если при вытягивании поршня шприца поршень тянется очень плохо или стремиться вернуться в исходное положение, то нужно отклонить шприц чуть в сторону и прокачивать в таком положении. Если же и этот прием не помогает, тогда можно сделать на кончике носика шприца небольшие засечки.

При вытягивании шприцом воздуха, чернила сначала будут поступать в шлейф, а потом начнут заполнять понемногу картридж. В процессе этого в сам шприц сперва будет поступать только воздух, затем воздух с краской, а затем только краска. Прокачка системы должна осуществляться до полного заполнения картриджа и шлейфа чернилами.

В случае, если прокачка еще не закончилась, а шприц уже полностью заполнен, нужно вытащить его из клапана, краску слить в какую-нибудь емкость (ее можно затем залить обратно в доноры) и продолжить прокачку.

В картриджах допускается небольшое количество воздуха – до 10-15%.

5. Установка картриджей

Установка картриджей для моделей СНПЧ со специальными чипами.

После и заправки и прокачки системы следует этап установки картриджей. Картриджи системы устанавливаются на места оригинальных.

Для замены картриджей необходимо поставить ПГ в положение «замена картриджей». Это положение выставляется с помощью специальной кнопки на принтере, обозначаемой в большинстве случаем символом капли. Далее отключите подачу питания на принтер путем выдергивания шнура из розетки.

У моделей с разъемными картриджами нужно снять крышку, прижимающую картриджи печатающей головке. В противном случае крепление шлейфа будет мешать ее закрытию. Чтобы снять эту крышку Вам понадобиться маленькая отвертка, которой нужно поддеть крепление крышки. Без крепления крышка свободно снимается.

Данная операция не повлияет на дальнейшую работу принтера – картриджи имеют свои защелки и прочно крепятся к ПГ.

Поставьте картриджи СНПЧ на места оригинальных аналогично их расположению. Теперь, не включая питание устройства, нужно проложить шлейф для подачи чернил.

Установка картриджей для моделей СНПЧ с использованием оригинального картриджа.

Главным отличием данного типа СНПЧ является использование оригинального картриджа Epson. Картридж для системы можно использовать любого цвета, так как все, что от него нужно – это чип. Единственное требование – картридж не должен быть до кона использован. Оригинальный картридж нужно закрепить на специальной планке так, как это показано на рисунке. При этом контакты на планке обязательно должны соприкасаться с контактами чипа на картридже.

Все остальные действия аналогичны установке картриджей для обычных систем.

Установка картриджей на моделях СНПЧ с применением оригинального картриджа, и системой «Combo» (принудительный сброс уровня чернил в картриджах)

Установка картриджей системы «Combo» производится аналогично установке системы с применением оригинальных картриджей.

Для данных систем существует два варианта сброса уровня чернил.

1. С одной кнопкой обнуления чипов
2. С кнопкой обнуления чипов и переключателем режимов (с оригинальным картриджем и без него)

Вариант 1.

• В процессе печати кнопка обнуления чипов находится во включенном состоянии (нажата)
• Повторное нажатие кнопки имитирует вынимание картриджей из каретки
• Для возобновления печати с восстановленным уровнем чернил нажмите кнопку принудительного обнуления еще раз

Если нужно заменить какой-либо картридж, вам необходимо:

1. нажать на принтере кнопку замены картриджа (капля) – каретка займет положение замены картриджей
2. нажать кнопку сброса для имитации вынимания картриджей, а затем включить ее снова

Уровень чернил сбросится и восстановится, а каретка займет изначальное положение.

Вариант 2.

При необходимости замены какого-либо цвете действия аналогичны Варианту 1. Переключатель на планке с чипами позволяет использовать систему, как с оригинальным картриджем, так и без него. Переключатель находится под кнопкой обнуления чипов.

• Если переключатель опущен вниз, то вы можете использовать систему без оригинального картриджа.
• Если переключатель поднят вверх, то вы можете использовать оригинальный картридж, который вложен в коробку с принтером (при покупке).

Необходимость использования оригинального картриджа зависит от прошивки принтера.

6. Крепление чернильного шлейфа

Перед тем, как приступать к креплению чернильного шлейфа, нужно уяснить, как он движется за кареткой и определить основные принципы и места крепления. Существует несколько небольших правил для выполнения этого процесса.

1. Длины шлейфа должно хватать для свободного перемещения ПГ из крайне правого в крайне левое положение; (для проверки длины необходимо подвигать каретку из стороны в сторону вручную; возможно не для всех моделей принтеров)
2. Шлейф не должен заедать между не подвижными и подвижными частями принтера. При этом допускается задевание шлейфом корпуса принтера и перегибы

Только после выполнения этих не сложных правил можно закрепить систему с помощью креплений из состава комплекта.

Как устранить засорение сопла печатающей головки Epson: советы по очистке и прочистке

Большинство Принтеры Epson имеют постоянную печатающую головку. Постоянная печатающая головка имеет лучшее качество и долговечность, чем одноразовая печатающая головка. Однако постоянная печатающая головка становится серьезной проблемой, когда она забивается. Для владельцев принтеров Epson может наступить день, когда мы обнаружим, что принтер печатает полосами. Большинство людей будут винить в плохой печати картриджи сторонних производителей, качество чернил, переключение типа чернил и так далее. В попытке решить проблему человек может вернуться к картриджу Epson. Если новый картридж Epson решит проблему, человек решит, что ему или ей следует остаться с Epson. Если новый картридж Epson не решит проблему, человек сделает вывод, что процесс заправки сломал принтер.

Чтобы понять, почему Принтеры Epson так легко засоряются, и почему иногда новый картридж решает проблему, нам нужно понять механизмы засорения. Существует три вида засорения:

1. Засорение, вызванное мусором, волокнами и другими посторонними предметами
2. Засорение из-за засохших чернил
3. Засорение из-за пузырьков воздуха

Воздушный пузырь является наиболее распространенным засором. Пузырь может образоваться, когда вы переходите на новые чернила, меняете картридж или испытываете колебания температуры в помещении. Это также может произойти без всякой причины.

Давайте объясним, почему картриджи Epson засоряются реже, чем повторно заправленные картриджи Epson. Картридж Epson имеет встроенный демпфер (Рисунок). Демпфер заставляет чернила течь только в одном направлении: из картриджа в демпфер, а затем из демпфера наружу. Для нового картриджа Epson демпфер должен быть заполнен чернилами и, следовательно, с меньшей вероятностью образования пузырьков. Однако большинство людей используют картридж до тех пор, пока не увидят, что цвет закончился. К этому времени чернила закончились, а заслонка заполнена воздухом. Как только мы заправим картридж, воздух в заслонке может засорить принтер. Мы рекомендуем использовать шприц для отсасывания воздуха из выпускного отверстия картриджа после каждой заправки. Следовательно, мы удалим пузырьки воздуха из заслонки.

Еще одно место, где могут образовываться пузырьки воздуха, находится внутри печатающей головки. Рассмотрим подробнее, куда картридж подает чернила. Сверху печатающей головки расположены маленькие конусообразные чернильные трубки (забор чернил). Когда мы меняем картридж, мы можем протолкнуть немного воздуха в эти воздухозаборники и создать пузыри. Вот почему принтеры имеют тенденцию засоряться сразу после замены картриджа.

Картина. Красный круг указывает на потребление чернил.		Картина. Забор чернил крупным планом.

Чтобы справиться с пузырьками воздуха, многие принтеры HP и Canon имеют встроенные насосы. Например, принтер HP нагнетает воздух во внутреннюю камеру, которая выдавливает чернила из картриджа и, следовательно, вымывает пузырьки воздуха (или грязь) из печатающей головки. Напротив, Epson полагается на две вещи: 1) внутренний односторонний демпфер, который заставляет чернила течь только в одном направлении. 2) встроенная функция очистки, которая использует внешнюю подушечку для отходов, чтобы всасывать и протирать печатающую головку. Каждый встроенный цикл очистки удаляет некоторое количество чернил из картриджа, а затем сбрасывает чернила на подушечку для отходов. Однако подушка для отходов плохо спроектирована и часто переполняется. Как только чернильная подушечка переполнится, чернила останутся на печатающей головке и высохнут. Засохшие чернила вызовут еще большее засорение и усугубят ситуацию. Таким образом, мы не рекомендуем делать более трех чисток головы подряд.

Мы можем проиллюстрировать описанный выше сценарий на примере. В нашем принтере отсутствует цвет (забит пузырьками воздуха). Мы сделали 7-8 встроенных очисток непрерывно и заставили их работать корректно. Пузырьки высосали с помощью чернил, и мы вернулись к обычной печати. Через день мы обнаружили, что принтер снова засорился. Хотя в картридже не было пузырьков воздуха, печатающая головка была забита засохшими чернилами.

Если вы выполните поиск по слову «Epson unclog» на YouTube, вы увидите, что большинство людей имитируют метод HP. Они вводят жидкость из впускного отверстия для чернил и собирают отработанные чернила с помощью бумажного полотенца под ним. Тем не менее, это немного излишне для большинства сабо. Здесь, в BCH, мы выполняем эту последовательность, постепенно увеличивая усилие и интенсивность прочистки, пока не будет достигнут удовлетворительный результат.

Профилактика

Лучшие методы очистки от засоров — начинать с профилактики

Не допускайте истощения чернил. Если мы позволим чернилам иссякнуть, то и картридж, и печатающая головка будут заполнены воздухом. Когда мы заправляем картридж, мы будем использовать шприц, чтобы всасывать воздух из выходного отверстия картриджа, пока не увидим, как выходят чернила. Кроме того, мы можем добавить каплю (1 мл) Wetter Solution на каждые 100 мл чернил, чтобы предотвратить их высыхание

•   BCH Wetter Solution

Встроенная функция очистки

Самоочистка Epson — самый недооцененный и неправильно понятый метод. На самом деле, Epson встроила в принтер очень мощную процедуру очистки, просто люди не знают, как ее использовать. Большинство людей проводят только одну или две чистки и сдаются. Люди беспокоятся, что очистка повредит печатающую головку. У Epson есть счетчик, что если мы запустим более 5 чисток подряд, то принтер выдаст сообщение “печатающая головка повреждена” и запретит дальнейшую очистку. Поэтому мы никогда не будем проводить более трех чисток подряд. Мы запустим три очистки, перейдем на главный экран (не нужно ждать), а затем перейдем на вкладку обслуживания и выполним следующую партию чисток.

В следующем видео показано, как это делается правильно.

Мы запустим встроенную «чистую печатающую головку» три раза, затем перейдем к главному экрану принтера, затем вернемся к экрану обслуживания и запустим еще три раза. После этого ждем 12 часов, а затем запускаем еще 6 раз (3+3). Обычно мы повторяем процедуру три раза, прежде чем отказаться от этого метода. Если техника сработает, мы очистим чернильную подушку, чтобы предотвратить высыхание чернил на печатающей головке.

Как очистить подушечки от отработанных чернил?

Мы включим принтер. Принтер разблокирует печатающую головку и позволит ей свободно двигаться. Прежде чем принтер снова заблокирует печатающую головку, мы отключим шнур питания. Таким образом, мы можем отодвинуть печатающую головку от исходного положения. Тогда мы сможем увидеть открытую подушечку для отработанных чернил. Мы будем использовать бумажное полотенце, чтобы высосать излишки отработанных чернил, а затем включить принтер.

Положительное давление — Картридж

Небольшое положительное давление также вымоет пузырьки воздуха. Если у нас есть многоразовый картридж, мы отключим заправочное отверстие. Как только верхняя часть картриджа открыта для воздуха, будет небольшое давление, чтобы протолкнуть чернила вниз и поднять пузырьки воздуха вверх. Для повторно заправленных OEM-картриджей мы снимаем герметизирующую ленту и открываем просверленное отверстие. Эти методы создают небольшое давление на картридж. Мы оставляем картридж в принтере на ночь. Мы проверим результат через день и посмотрим, нужно ли нам переходить к следующему шагу. Кроме того, после этого мы очистим подушечку для отработанных чернил.

Положительное давление – титрование

Мы также можем использовать чернильные трубки для создания положительного давления. Этот комплект (нажмите здесь) состоит из двух трубок. Эти две трубы разного диаметра (1 фут каждая) можно разрезать и соединить друг с другом. Если у нас 4 цвета, то каждый разрежем на 4 части, затем соединим друг с другом. Меньшая трубка будет прикреплена к впускному отверстию для чернил, и мы можем добавить чистящий раствор в большую трубку. Затем мы позволяем гравитации земли сделать очистку. Чистящий раствор постепенно растворит засор и откроет сопла. Как только мы видим, что чистящий раствор закончился, мы знаем, что очистка завершена. В этом видео показан процесс в действии.

Менее агрессивный способ промывки печатающей головки

Метод влажной салфетки

Если мы решим, что засор произошел из-за засохших чернил, мы можем использовать влажное полотенце, чтобы смягчить засохшие чернила. Мы отключим принтер, пока печатающая головка разблокирована, аналогично процедуре в (2). Мы положим влажное бумажное полотенце, смоченное горячей водой или чистящими растворами (ССЫЛКА), на середину принтера. Затем мы наденем печатающую головку на полотенце и оставим печатающую головку поверх листа на несколько часов.

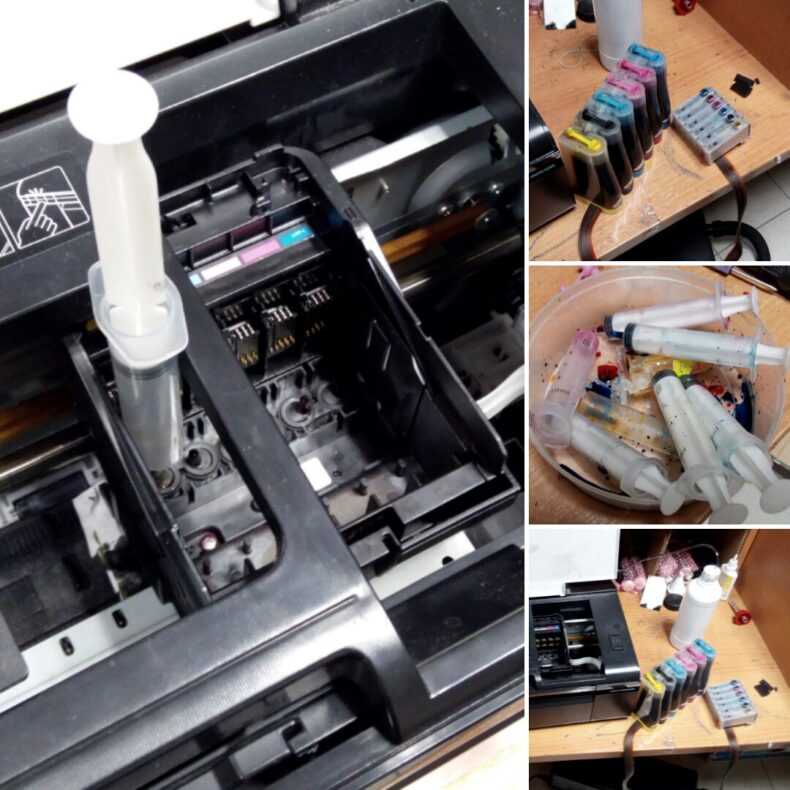

Промывка печатающей головки — Шприц

Если мы предпримем более тщательную попытку, мы сможем удалить пузырьки воздуха и мусор из печатающей головки, промыв ее жидкостью. Мы возьмем шприц, наполним его жидкостью и протолкнем жидкость через конусообразный вход для чернил. Некоторые вводы чернил подходят для шприца, поэтому нам могут не понадобиться специальные инструменты. Для большего объема может потребоваться трубка для соединения со шприцем.

Если впускные отверстия для чернил вашего принтера представляют собой «соски», вы можете использовать этот шприц: Шприц размера S.

Этот метод зальет подушку для отработанных чернил. Следовательно, мы положим в принтер сухое бумажное полотенце и наденем на него печатающую головку, как в 4).

Какую жидкость мы должны использовать?

Чернила.  Оригинальные чернила — самый ненавязчивый способ. «Золотое правило» в индустрии чернил гласит, что высушенные чернила должны растворяться теми же чернилами. Поэтому лучшим решением будет использовать в картридже такие же чернила.

Чернильная основа. Основой для чернил является жидкость для приготовления чернил перед добавлением красителя. Чернильная основа представляет собой вид чернил без цвета. Чернильная основа менее грязная и не мешает печатающей головке. BCH производит два вида основы для чернил: основу для красителя и основу для пигмента.

•  Основа для прозрачных чернил BCH для картриджей с красителями
• Основа для прозрачных чернил BCH для картриджей с пигментными чернилами

Теплая вода.  Вода — самое дешевое решение. Однако принтер не может печатать на воде, и после этого мы должны промыть его небольшим количеством чернил.

Чистящие растворы.  Очищающий раствор используется для удаления стойких засоров. Чистящий раствор может добавить дополнительный толчок, если другие жидкости не помогли.

•  BCH Очищающий раствор двойного действия для красящих и пигментных чернил
•  Раствор тройного действия BCH для очистки красителей, пигментов и сублимационных чернил

Промывка печатающей головки — картридж

Мы также можем взять комплект перезаправляемых картриджей и заполнить их чистящими растворами. Некоторые люди продают их как «чистящие картриджи».

Профессиональная уборка

Если промывка печатающей головки не работает, мы можем снять печатающую головку и очистить ее. Начнем с поиска «удалить печатающую головку xxx» на YouTube. После того, как мы найдем способ снять печатающую головку, мы вытащим ее.

Сначала замачиваем печатающую головку в чистящих растворах на несколько часов. Затем мы воспользуемся парогенератором высокого давления, чтобы открыть форсунки и сдуть мусор. Наконец, мы будем использовать ультразвуковой очиститель для удаления засоряющих частиц и засохших чернил.

Эту процедуру должны делать профессионалы. Таким образом мы можем потерять печатающую головку. В качестве справки, у нас есть ссылка здесь:

Видео:

Прочистите Epson Artisan 1430

WF-3620 не распознает картридж и засорен

Прочистить WF-3640

21 января 2019 г. BCH Technologies

Устранение проблем Epson Airlock (засорение) — отработанные чернила

Эта статья готовилась давно, так как меня часто спрашивают об этой проблеме для различных встроенных систем CIS на струйных принтерах Epson (см. список в конце).

Сценарий:

Проблема, с которой сталкивается большинство владельцев принтеров, заключается в том, что они воспринимают это как «засор», когда чернила не достигают страницы или нестабильная проверка сопел. Использование чистящих растворов для печатающих головок и/или чистящих картриджей практически не дает результатов, но раствор расходуется, и проверка любого внешнего резервуара для отработанных чернил показывает, что чернила проходят через систему.

Причины:

Ключевое слово здесь « Air ». В большинстве струйных принтеров Epson путь между печатающей головкой и картриджем минимален, поскольку картридж устанавливается непосредственно над печатающей головкой. В результате любой воздух, попавший в систему, быстро выдувается во время обычной процедуры заполнения печатающей головки (или функции очистки) . В затронутых принтерах путь от статического отсека для картриджей до печатающей головки намного длиннее, поэтому воздух может скапливаться в системе. Причина, по которой воздух является такой проблемой, заключается в том, что он может образовывать два типа закупорки. Простой пузырь может вызвать полную закупорку линии, как воздушная эмболия может вызвать инсульт у живого человека. Вы также получаете пену, которая может пропускать немного чернил, но, скорее всего, вызовет такой же засор. Хуже всего то, что воздух имеет поверхностное натяжение, поэтому вместо того, чтобы легко разрушаться и всасываться через форсунки, он имеет тенденцию оставаться в виде пузырьков или пены, а не просачиваться сквозь них. Таким образом, всякий раз, когда вы запускаете процедуру очистки печатающей головки, все, что происходит, это расход чернил.

Откуда это?

Каждый раз, когда картридж загружается в принтер, в выходное отверстие попадает небольшое количество воздуха. Хуже того, некоторые картриджи сторонних производителей имеют две проблемы в своей конструкции. Во-первых, они выглядят плохо заполненными и имеют большее количество воздуха в выпускном отверстии. Во-вторых, в картриджах может быть меньше чернил, чем в обычном картридже, и иногда они могут заканчиваться до того, как чип покажет, что картридж пуст.

Решения

Те, которые делают

, а не , работают

Обычно комплекты, предназначенные для устранения засоров, состоят из метода активного давления, при котором чистящий раствор подается в печатающую головку через впускной стержень (штифт, который обычно вставляется в картридж) . Печатающие головки на затронутых принтерах имеют клапаны, которые закрываются при приложении давления со стороны картриджа в системе, поэтому ничего не выдувается. Попытка форсировать это с большим давлением просто сломает вещи, так что не делайте этого! Это не значит, что наборы не работают, но то, как они используются, практически бесполезно.

Подход, который

делает работой

Большая часть воздуха, который вы собираетесь найти, находится в самих трубах, поэтому вам нужно повторно заполнить их жидкостью вместо воздуха.

---

ВАЖНО: Этот подход приведет к аннулированию вашей гарантии и должен использоваться только лицами, которые могут взять на себя ответственность за потенциальную поломку своего принтера. Это полностью на ваш страх и риск, поэтому, если вы хотите, чтобы это было исправлено для вас, обратитесь в авторизованный / признанный сервисный центр / технический специалист Epson.

---

Примечание: Теперь здесь есть видео большей части процесса:
http://www.octoink.co.uk/_video/px7xx-prime/

Верно, если не принимать во внимание заявления об отказе от ответственности, этот процесс, хотя и запутанный, относительно легко осуществить с помощью правильных инструментов и изрядного терпения. Вам потребуется:

• Маленькая/ювелирная крестовая/крестовая отвертка
• Много кухонных полотенец/салфеток и т. п. (чтобы убрать беспорядок)
• Шприц (5 мл подойдет)
• Дистиллированная вода или раствор для очистки струйных печатающих головок
• Трубка для входного сопла принтера (?? мм ID )
• Рабочая зона, подготовленная газетами и т. д., чтобы поставить принтер во время работы (Не мамин обеденный стол!)
• Защитные перчатки
• Много терпения!

Процесс:

1. Включите принтер, подождите 5 секунд, затем поднимите крышку, чтобы открыть печатающую головку. Подождите, пока печатающая головка не выйдет из исходного положения, затем потяните шнур питания 9.0036 (или выключить в розетке) .
2. Теперь вы сможете перемещать печатающую головку влево/вправо вручную. Если нет, поэкспериментируйте с этапом №1, пока печатающая головка не «ослабнет».
3. С помощью отвертки осторожно выкрутите три винта в верхней части печатающей головки, где к ней подсоединяется трубка.
4. Наденьте защитные перчатки (если они у вас есть). Совет: приготовьте кухонную салфетку/полотенце, чтобы вытирать любые жидкости (чернила и т. д.).
5. Осторожно ослабьте винты соединителя блока, удерживающие печатающую головку. Произойдет некоторая потеря чернил/жидкости, особенно если вы пытаетесь нагнетать какой-либо чистящий раствор в печатающую головку, поэтому будьте готовы вытереть его.
6. После того, как блок разъема будет снят, сверните большой пучок кухонного полотенца/бумаги и положите его под открытый конец разъема. Это улавливает и поглощает всю жидкость, которую вы проталкиваете через систему, поэтому убедитесь, что ее там достаточно.
7. Наполните шприц дистиллированной водой (или очищающей жидкостью), затем присоедините к трубке перед тем, как надеть открытый конец на первый приемник чернил в отсеке для картриджей.
8. Следите за утечкой жидкости из шприца/трубки, осторожно вводя раствор в приемник чернил. Это начнет вытеснять чернила и воздух через внутреннюю структуру трубки принтера и из разъема 9. 0036 (выпущен ранее) , поэтому вы должны увидеть чернила, пузырьки воздуха и, в конечном итоге, воду.
   ВАЖНО: Если вы чувствуете сопротивление, проверьте правильность подключения к приемнику чернил. Вы можете применить небольшое дополнительное давление, но избегайте чрезмерного давления, так как это может повредить принтер.
   Проблема может заключаться в подлинном засоре, поэтому может потребоваться осторожно протолкнуть/втянуть раствор в трубку, чтобы медленно разрушить засор. В этой ситуации печатающая головка также может быть забита, поэтому для решения этой проблемы требуется другой подход/статья.
9. Цель состоит в том, чтобы восстановить гидравлический мостик в трубке и удалить весь воздух из системы
10. Когда все будет готово, извлеките шприц/трубку из приемника чернил и переустановите картридж. Картридж предотвращает повторное попадание воздуха с любого конца, пока вы работаете с другими чернильными линиями.
11. Повторяйте этапы с 7 по 10, пока все ваши чернильные каналы не будут повторно заполнены жидкостью.



Восстановление соединения подачи чернил/принтера.

Если вы используете систему CIS или многоразовую систему подачи чернил, где у вас есть объемные чернила, вы можете повторно заполнить трубку чернилами, а не оставлять ее с водой, которую нужно будет промывать при выводе на печать. Если вы использовали чистящий раствор, вероятно, стоит пропустить этот этап и позволить чистящему раствору промыть печатающую головку и хорошо очистить сопла.

Повторное заполнение трубки жидкими чернилами

1. Проверьте, какие чернила/цвет вы заправляете, затем наполните шприц соответствующими чернилами.
2. Снимите картридж
3. Подсоедините трубку и шприц к правильному приемнику чернил в отсеке для картриджа
4. Аккуратно протолкните чернила в систему, пока жидкость, выталкиваемая из конца печатающей головки, не заменится чернилами
5. Замените картридж
6. Промойте шприц и адаптер трубки чернилами, чтобы избежать загрязнения
7. Повторите этапы с №1 по №4 со следующей краской/цветом



Подсоединение блока трубок к печатающей головке

1. Очистите область приемника на печатающей головке, чтобы удалить чернила или любую другую жидкость
2. Очистите блок трубок, через который вы продували чернила и другие жидкости.
3. Аккуратно вставьте блок в интерфейс приемника, чтобы они снова правильно соединились
4. Замените три винта, которые вы сняли ранее, и убедитесь, что блок теперь полностью зафиксирован

Примечание: Несомненно, будет некоторое перекрестное загрязнение чернилами между различными чернильными каналами, но оно скоро исчезнет, ​​как только принтер снова заработает

Замените картриджи, систему CIS и т. д. как вы питаете свой принтер, теперь вам нужно будет переустановить картриджи или систему CIS. Это время, когда вы можете подумать о перезаправляемых картриджах или сменить поставщика расходных материалов, если вы использовали картриджи, которые в первую очередь создали эту проблему. Системы CIS исключают возможность попадания в систему любого нового воздуха, поскольку они никогда не удаляются, но могут быть чрезмерно задействованы для некоторых пользователей. Многоразовые картриджи позволяют вам заправляться надежными и стойкими чернилами, а это значит, что ваши картриджи всегда правильно заправлены.

Для предварительно заполненных картриджей ищите поставщика, у которого выпускные уплотнения хорошего качества и правильно заправлены. Самое дешевое редко бывает лучшим.

Восстановление и запуск

Пришло время повторно подключить принтер к шнуру питания и компьютеру, а затем снова включить его. Вы можете ожидать, что принтеру потребуется некоторое время, чтобы выполнить процедуру запуска, но следите за любыми ошибками. Если все хорошо, вы должны обнаружить, что принтер показывает обычный экран меню, позволяющий завершить этот процесс.
Совет: В результате этого процесса большое количество отработанных чернил/жидкости попадет в вашу систему отходов, поэтому, если вы еще не установили внешнюю систему отработанных чернил (например, Printer Potty), вам настоятельно рекомендуется сделать это, так как Процесс окончательной очистки может вызвать соответствующую ошибку «Требуется обслуживание».

Окончательная промывка

В зависимости от того, есть ли еще вода или чистящая жидкость во внутренней системе (или нет) , вам нужно будет следовать/повторять этот процесс немного дольше. Цель состоит в том, чтобы восстановить чернила в системе, чтобы вы могли печатать в обычном режиме и смыть всю жидкость, не содержащую чернил.

1. С помощью меню обслуживания (или с помощью компьютера «Настройки печати» > вкладка «Обслуживание») запустить одну процедуру очистки печатающей головки
2. Запустите проверку дюз и проверьте выход. Велика вероятность, что у вас будет блеклый результат и значительные пробелы (на данный момент это вполне нормально)
3. Повторить этапы с 1 по 2 максимум три раза.
4. Загрузите эту 6-цветную схему продувки (СКАЧАТЬ ССЫЛКУ TODO) и распечатайте 10 копий. Это активно активирует форсунки, а не просто пассивно всасывает жидкость через них
5. Запустите проверку дюз и проверьте вывод
6. Если результат по-прежнему плохой, запустите еще одну процедуру очистки печатающей головки и проверьте дюзы

В зависимости от результатов вам может потребоваться выполнить одно или несколько из следующих заданий:

• Если вывод завершен, но по-прежнему исчезает, повторите этап № 4 выше, чтобы смыть воду/чистящую жидкость
• Если в проверке дюз по-прежнему есть зазоры, дайте принтеру отдохнуть в течение часа или более, прежде чем повторять этапы с 4 по 6.
