1. Как проверить диод мультиметром
2. Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром
3. Как проверить диодный мост мультиметром

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

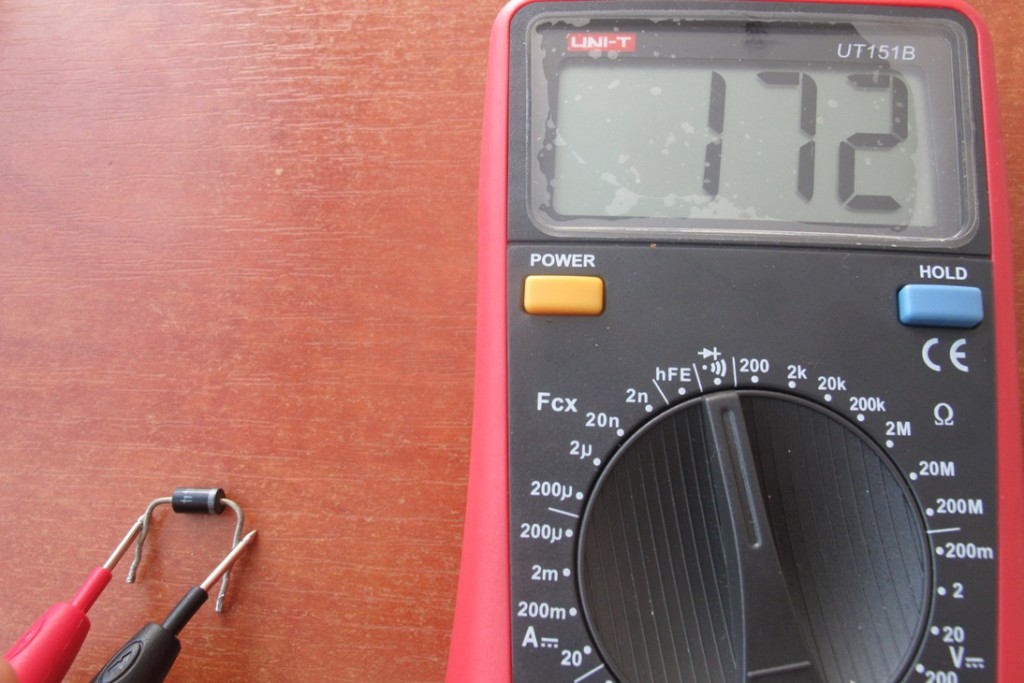

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром

Светодиоды проверяются таким же образом, как и силовые диоды — на сопротивление. При прямом подключении щупов прибора к светодиоду дисплей покажет небольшое сопротивление. При этом светодиод может иметь тусклое свечение. Если поменять щупы, то сопротивление перехода будет велико.

Диод Шоттки проверяется способом проверки обычного диода. Стабилитрон тоже проверяется в разных положениях электродов. Но этого для проверки стабилитронов недостаточно. Мультиметр может показать допустимые значения сопротивлений в обоих направлениях перехода, а напряжение стабилизации будет отличаться от необходимого значения.

Для проверки напряжения стабилизации нужно собрать простейшую схему с токогасящим сопротивлением. Напряжение источника питания обычно берется на 2 — 3 В выше напряжения стабилизации стабилитрона. В качестве примера возьмем стабилитрон Д814Б с напряжением стабилизации 9 В и током стабилизации 5 ма. Ограничительный резистор можно приблизительно рассчитать по формуле:

R = U1-U2/I = 12 -9/0,005 = 600 Ом.

Где,

U1 – напряжение источника питания,

U2 – напряжение стабилизации стабилитрона,

I – номинальный ток стабилитрона.

Поставив такое сопротивление в схему проверки стабилитрона, меряют напряжение стабилизации на стабилитроне, оно должно быть 9 В с учетом отклонения + 0,5 — 1 В, то есть напряжение стабилизации должно иметь значение 8 — 9,5 Вольт.

Как проверить диодный мост мультиметром

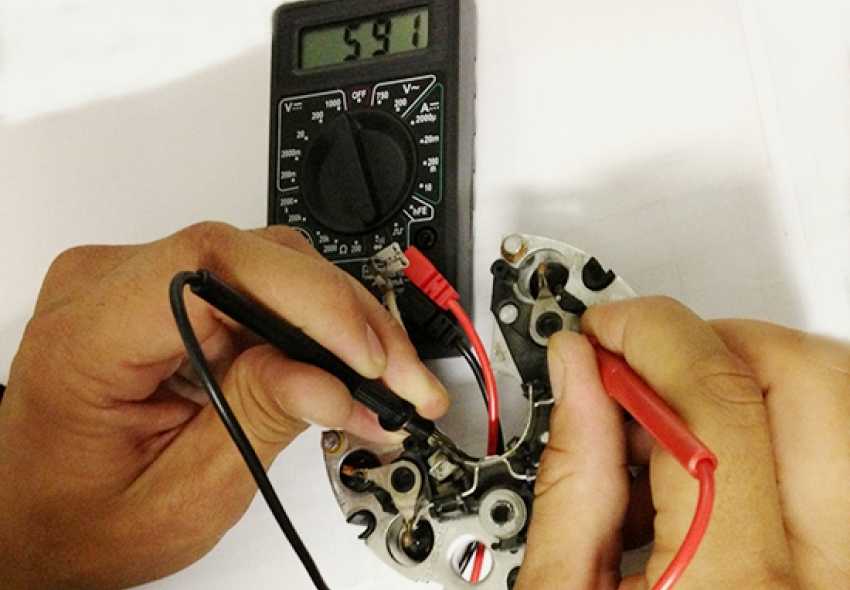

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.

Помогла вам статья?

Как проверить диод – как с помощью мультиметра проверить работоспособность диода

Диод полупроводникового типа относится к тем электронным приборам, которым свойственна проводимость только в одну сторону.

Что такое полупроводниковый диод

Пользователи часто сталкиваются с вопросом, как проверить диод. Для того чтобы проверить, нормально ли диод функционирует, лучше всего воспользоваться методом контроля его состояния при помощи цифрового мультиметра. У всех диодов есть два выхода. Один из них – анод – со знаком плюс, а другой – катод – со знаком минус.

С физической точки зрения любой диод – это переходное устройство типа p-n. Следует знать, что приборы с полупроводниковой системой могут иметь несколько таких переходов (динистор имеет 3 перехода). Тем временем, обычный диод с полупроводниковой системой представляет собой самый элементарный электронный прибор из всех существующих, в основе которого лежит один такой переход. Следует также помнить, что диод с полупроводниковой системой может полностью проявить свои физические свойства исключительно после того, как он будет включен на полную силу.

Включение на полную силу подразумевает тот факт, что анод конкретного диода был подключен к напряжению со знаком плюс, а катод – к напряжению со знаком минус. Только тогда происходит полное открытие диода и его переход начинает проводить электрический док. Если сделать все наоборот и подключить к аноду диода минусовое напряжение, а к катоду – плюсовое, то данный диод будет считаться закрытым и не будет пропускать через себя электрический ток. Этот процесс будет длиться до тех пор, пока напряжение в приборе не достигнет предельной отметки, что повлечет за собой разрушение кристаллической основы полупроводника. Таким образом, принцип работы диода – проводимость в одну сторону – подтверждается.

Ответ на вопрос: «Как проверить диод мультиметром?» – очень прост. В большинстве случаев любой современный цифровой тестер (мультиметр), который можно сейчас найти в продаже, обеспечен функцией проверки физической исправности диодов. Этим свойством можно воспользоваться в ситуации, когда требуется проверка работоспособности транзистора.

Во время проверки работоспособности прибора на экране появляется не значение сопротивления перехода, а так называемое «пробивное» напряжение в диоде. Это означает: если превысить данный порог, переход откроется, и диод начнет работать. Как правило, значение этого показателя находится в диапазоне от ста до восьмидесяти милливольт. Они и будут отображены на мониторе устройства. Если же поменять местами выводы мультиметра (с отрицательного на положительный и наоборот), то монитор не должен ничего показывать. Это будет свидетельством того, что диод не пропускает ток в другую сторону, следовательно, функционирует нормально.

Как проверить диод

Для того чтоб облегчить процесс проверки, желательно иметь при себе макетную плату. Прежде всего, следует убедиться, что вы не касаетесь выходов диода и щупов тестера обеими руками. Так поступать нельзя, ведь тогда на результаты измерений повлияет и ваше тело – добавится его сопротивление. Поэтому все необходимо держать только одной рукой – тогда в цепь измерения войдут только необходимые для этого элементы.

Об этой особенности не стоит забывать и при измерении прочих приборов, к примеру, конденсаторов или резисторов. Начать стоит с проверки во время прямого подсоединения. Для этого положительный щуп мультиметра (он красного цвета) нужно подсоединить к аноду диода, а отрицательный щуп (он черного цвета) подсоединить к катоду. Выход катода находится с той стороны устройства, на которую нанесено кольцо белой краской.

Так и отмечается выход катода у большинства диодов современного образца. Если все прошло удачно, и монитор отобразил нормальное значение напряжения, то можно проверять диод, поменяв контакты местами. Стоит отметить, что диоды таки осуществляют пропуск электрического тока в обратном направлении, но в таких малых количествах, что этот показатель никогда не учитывается в расчетах. Так что если подсоединить к аноду щуп черного цвета, а к катоду – красного, то дисплей должен показать значение «один». Это будет говорить о том, что диод функционирует абсолютно нормально.

Возможные неисправности

Полупроводниковым диодам, как правило, свойственны два типа неисправностей: пробивание перехода и обрыв перехода. О них стоит знать следующее:

• Пробивание перехода. В этом случае диод станет самым обычным проводником и получит свойство пропускать электрический ток как в одном направлении, так и в другом. Об этом пользователю может рассказать визжащий буззер его тестера, а монитор покажет величину сопротивления, которая не свойственна данному диоду. Она будет необычно маленькой
• Обрыв перехода. Если случился обрыв перехода, исследуемый диод не будет пропускать электрический ток ни в одном, ни в другом направлении. В такой ситуации монитор мультиметра всегда будет демонстрировать цифру «один». Если это произойдет, исследуемый диод станет изолятором. Однако случаются ситуации, когда абсолютно нормально функционирующему диоду ставят диагноз «обрыв».  Это случается, в основном, тогда, когда используется тестер с испорченными или просто поношенными щупами. Этот момент нужно контролировать, ведь их провода часто подвергаются механическим воздействиям, что приводит к обрыву

Что стоит знать про  пробивное напряжение

Значение пробивного напряжения у большинства германиевых диодов находится в диапазоне от трехсот до четырехсот милливольт. К примеру, часто используемый диод модели Д9, который также применяется как детектор в устройствах радиоприемников, характеризуется этим показателем в размере четырехсот милливольт.

Вот основные типы диодов и напряжения, которые им соответствуют:

• Диоды из кремния.  Им свойственно самое большое напряжение пробоя – от четырехсот до восьмисот милливольт
• Диоды из германия. Имеют среднее напряжение пробоя в размере от трехсот до четырехсот милливольт
• Диоды Шоттки. Их напряжение пробоя составляет от ста до двухсот пятидесяти милливольт

Руководствуясь данной методикой, можно не только проверить, насколько хорошо диод функционирует, но и приблизительно выяснить, какой материал служил сырьем для его изготовления. Определить это можно, узнав величину напряжения на пробой.

Где можно заказать проверку диода

Если у вас есть опасения, что вы не сможете самостоятельно проверить исправность диода при помощи мультиметра, лучше всего будет обратиться к специалистам. Воспользовавшись услугами платформы Юду, вы можете всего за десять минут заказать услуги мастера для проверки диода мультиметром.

Это можно сделать следующими способами:

• Воспользоваться мобильным приложением Юду, чтобы заказать необходимую услугу
• Самостоятельно отыскать интересующую вас услугу в каталоге платформы Юду и связаться с мастером
• Оформить заявку, заполнив соответствующую форму прямо на этой странице, дождаться, когда специалист на нее откликнется, и позвонить ему

На платформе Юду вы не будете ограничены в выборе мастера и сможете воспользоваться услугами именно того специалиста, которого сочтете наиболее квалифицированным. Все исполнители Юду прошли специальную проверку во время регистрации на сайте и смогут гарантировать высокое качество производимых работ.

Проверка светодиодов мультиметром (как проверить smd без выпаивания)

Опубликовано: 02.10.2021

6069

1. Основные причины выхода из строя светодиода

2. Как проверить светодиод с помощью батарейки

2 3. для проверки без выпаивания

4. Проверка SMD диодов в фонарике

5. Видео

Светодиоды – светодиоды полупроводниковые приборы для искусственного освещения. Их работа основана на излучении световых фотонов и электромагнитной энергии в видимом, инфракрасном и ультрафиолетовом диапазоне частот. Свет излучается p-n переходом в области контакта p- и n-диодов при протекании через него постоянного стабилизированного тока. При этом излучается свет (около 6 – 15 % потребляемой мощности) и выделяется тепло – не менее 80 – 90% этой энергии.

Основные причины отказа диода

Причин отказа может быть несколько. Тестирование проводится по специальной методике. Основные причины выхода из строя:

1. Термический пробой из-за перегрева и разрушения (пробоя) кристалла . Сопровождается выгоранием лакового покрытия и пластика корпуса. На фото сгоревший светодиод на плате ретрофитной лампы, аналог галогенной лампы типа МР16. В одном из корпусов SMD2835 от перегрева сгорел желтый люминофор на кристалле. Вы можете увидеть коричневую точку на элементе с обозначением позиции D11.
2. Электрический пробой p-n перехода . Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода колеблется от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт выше прямого. Поэтому скачки напряжения могут вызвать нестабильность выходного сигнала. Если они превысят обратное напряжение диода, может произойти пробой.
3. Механическая поломка . Серебряные или золотые провода подводят ток к полупроводниковому кристаллу от контактов корпуса. Вибрация или удары могут привести к их поломке.
4. Деградация . Постепенное ухудшение характеристик светодиодов, особенно яркости и оттенка свечения. Падение яркости нормализуется на 30, 50 и 70% от исходного. При падении яркости на 5-10% в первые 1000 часов у большинства устройств. Падение яркости на 50-70% требует замены лампы, модуля, ленты или ленты. Иногда это происходит через 15-20 тысяч часов.

На фото сгоревший светодиод на плате ретрофитной лампы, аналог галогенной лампы типа МР16. В одном из корпусов SMD2835 из-за перегрева сгорел желтый люминофор, нанесенный на кристалл. Вы можете увидеть коричневую точку на элементе с обозначением позиции D11.

Рекомендовано: Проверка светодиодной лампы мультиметром

Деградация происходит в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или закрепленных на его поверхности. Под воздействием света линзы мутнеют, уменьшая светопропускание и световой поток.

“Проверка светодиодных проводов мультиметром, проверка диодных проводов” – жаргонный термин, пришедший в светотехнику из электротехники малых токов. Когда нужно было, например, проверить исправность жил в кабеле, брали батарейку, батарейку или переносной блок питания и обычный электромеханический звонок. Аккумулятор и звонок были подключены к первому контакту разъема кабеля с крокодилом. На заднем конце кабеля остальные провода были соединены последовательно с первым проводом. Звонок показал исправность проводов.

Таким же образом мы проверили, не закорочены ли провода в кабеле друг на друга. Метод применялся и после проверки колокола амперметром. Название операции было закреплено электриками и затем перешло к электронике. Только использовался не звонок, а тестер, который назывался по-разному – АВО-метр, омметр, мультиметр.

Проверка светодиода или диода мультиметром. Информация на дисплее – O – диод в норме, ток течет; OL – диод исправен, ток не течет.

Проверить исправность светодиода можно мультиметром прямо на плате или выпаяв ее. Прибор используется для проверки цепей постоянного и переменного тока. Измеряет напряжение, сопротивление резисторов в режиме омметра, исправность и КПД конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и др.

Проверка диода мультиметром.

Красный щуп и провод мультиметра – это положительный полюс или «+» цепь источника питания и анод диода. Черный провод и игла — это цепь, подключенная к катоду и отрицательному полюсу источника. Мультиметр переключается в режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А. На дисплее мультиметра отображается 15,7 мА, что означает, что диод открыт и его рабочий ток соответствует заданному значению. Светодиод нормальной яркости при таком токе должен светиться и быть слегка теплым.

На диодной схеме крестик — это катод, а треугольник — анод. Синий прямоугольник представляет резистор постоянного сопротивления. Он ограничивает прямой, т.е. рабочий ток светодиода.

Если напряжение подается напрямую без ограничения тока, рабочее значение может быть превышено, и диод может выйти из строя из-за перегрева.

Читайте также

Подробнее о индикаторе напряжения – как узнать рабочий ток

Проверка светодиода с помощью батарейки

Для проверки светодиода с батарейкой необходимо собрать электрическую цепь в соответствии со схемой.

Схема для проверки LED1 с батареей 9В.

На схеме:

1. LED1 – тестируемое устройство.
2. 9В – блок питания (батарея 9В).
3. ВАОм – измеритель для измерения В – напряжения, А – тока, Ом – сопротивления, АВО-метр или мультиметр. На схеме он работает в режиме измерения напряжения.
4. R1 – резистор ограничения тока.
5. R2 – это переменный резистор, задающий яркость светодиода.

С помощью резистора R2 на мультиметре устанавливается номинальный рабочий ток. Неисправный светодиодный элемент дает свет. Неисправный не дает никакого света.

Термин «мультиметр» является транслитерацией международного названия «Мультиметр». Образовано от терминов «мульти» — много и «метр» — измерять. Имеет названия “тестер”, “АВО метр” – от Амп-Вольт-Омметр.

Современный мультиметр – универсальный измерительный прибор с цифровым дисплеем.

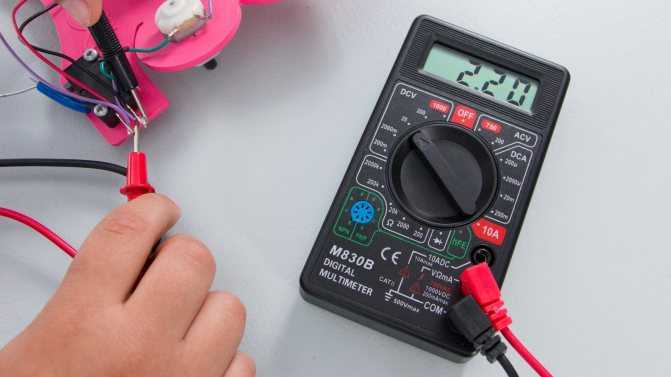

Один тип мультиметра.

Другое название прибора “тестер” – транслитерация международного термина тестер на кириллице – тестер, контролер, тестер.

Как проверить не выпаивая

Чтобы проверить светодиод не выпаивая, нужно проанализировать схему прибора. Если цепей, параллельных диоду, нет, можно проверить его, не выпаивая. Параллельные схемы могут повлиять на результат.

Острые стальные иглы должны быть припаяны к щупу мультиметра. Вся игла, кроме наконечника и зонда, должна быть изолирована, например, термоусадочной трубкой. Стилусом с иглой прокалывают слой защитного лака до контакта с выводом диода на корпусе или контактной площадкой на плате. Измерение сопротивления в прямом и обратном направлении показывает работоспособность прибора. Прямое сопротивление от десятков до сотен Ом. Обратное сопротивление составляет сотни кОм и более.

Проверка SMD диодов в фонаре

Делается только если из фонаря можно снять плату с SMD диодом Проверка проводится без ее поломки, и если есть запасная плата с таким же диодом. Проверьте, заменив плату на заведомо исправную плату.

Видео

Для наглядности рекомендуем серию видео.

Обрезка провода в лампочке.

С тестером.

Когда нет специального устройства.

Устройство CMD можно проверить разными способами. Самый простой и доступный – проверить мультиметром. Позволяет проверить диод, не выпаивая его. Выберите удобный для вас способ.

Как проверить светодиод мультиметром в домашних условиях

Примерно 2% всех диодов бракованные, поэтому важно знать, как проверить светодиод на бездефектность. Светодиод 2835 получил наибольшее распространение. Обладает хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и доступной ценой. Применяется в фонарях, низковольтных лампах, автомобильных фарах, светодиодных лентах, бытовых осветительных приборах. Существует несколько типов светодиодов 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

Светодиод представляет собой полупроводниковый прибор с двумя ведущими электрическими параметрами:

• рабочий ток;
• падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — это прибор, измеряющий основные параметры электрического устройства.
