Как проверить двигатель пылесоса: Как проверить (прозвонить) мультиметром обмотку двигателя пылесоса

Как проверить (прозвонить) мультиметром обмотку двигателя пылесоса

Визуальный контроль состояния обмоток, сегментов мотора выявил участки с потемневшей проводкой или характерным запахом. Следствием разрушения обмоток, выводов, неплотного прилегания ламелей или замыкания на корпус бывает искрение, запах горелого пластика, возможен пожар или удар электрическим током работающего. Найти неисправность можно, если проверить цепь двигателя пылесоса на обрыв или замыкание мультиметром. Мы расскажем, как безопасно, правильно, в нужной последовательности провести диагностику.

Содержание

• 1 Как проверить двигатель пылесоса на исправность
• 2 Видео

Как проверить двигатель пылесоса на исправность

Еще до того, как приступить к трудоемкой операции по разбору двигателя в поисках неисправности, проверьте, есть ли напряжение на двигателе пылесоса. Для этого нужно снять крышку и измерить мультиметром нагрузку на входной клемме. Проверка работы пусковой кнопки, исправность семистора и плавкого предохранителя на корпусе мотора поможет предотвратить глубокую разборку узла.

В пылесосах установлены синхронные коллекторные двигатели. Работают они от однофазного тока напряжением 220 В. Устройство состоит из вращающейся части, совмещенной с валом – ротором (якорем) и неподвижной – статором. Коллектор  принимает напряжение от сети через передаточный узел, от графитовыех щеток. При нормальной работе двигателя щетки искрят умеренно. Повышенное образование искр – повод для ревизии технического состояния двигателя пылесоса. Как самостоятельно проверить двигатель пылесоса мультиметром?

Проверка ведется визуальным и инструментальным методом. В качестве тестера используют мультиметр – универсальный аппарат для проверки любого устройства, использующего электрический ток. Им можно измерить сопротивление двигателя пылесоса в контуре. Это удобный способ найти обрыв в линии, используя замкнутую цепь.

Смысл другой операции, прозвонки, заключается в определение наличия контакта между двумя проводами.

Перед тем, как прозвонить двигатель пылесоса мультиметром переключатель режимов устанавливается в режим «зуммер». При замерах, на положительный результат подается звуковой сигнал. Так проверяют исправность предохранителей и исправность схем. Этим способом находят короткое замыкание – когда 2 или несколько проводов спаялись.

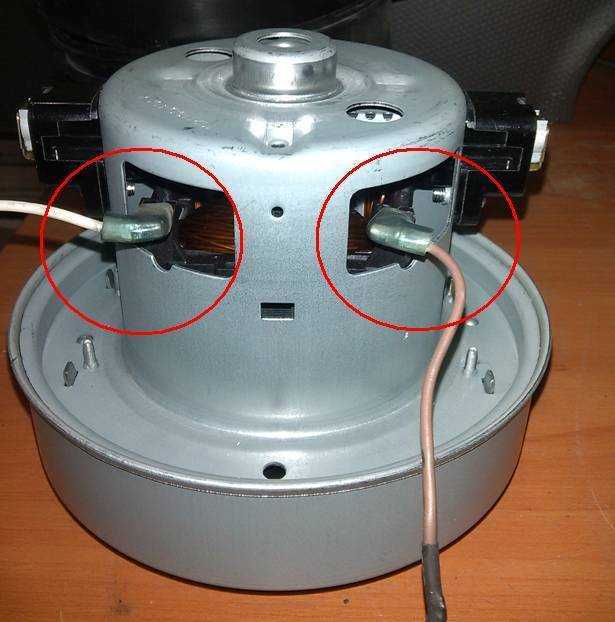

Для того чтобы найти сопротивление обмотки двигателя пылесоса нужно измерить показатель между соседними ламелями и он должен быть одинаковым. В этом случае сопротивление полоски исчезающее мало, для измерения используется двумя приборами, амперметром и вольтметром. Оба они работают в мультиметре. Для этого устанавливается последовательно с объектом измерения резистор на 20 Ом. Результат определяют, одновременно снимая показания с амперметра и вольтметра. Подсчет сопротивления ведется по формуле R=U/I.

Чтобы измерить целостность обмотки двигателя пылесоса, ищут пару и прозванивают каждую по очереди, измеряя сопротивление. Показание «бесконечность» означает обрыв, установить место повреждения невозможно – прозвонка двигателя пылесоса показала его непригодность к дальнейшей эксплуатации. Если один вывод работает в разных парах, значит найдено КЗ.

Есть и добавочные способы, как проверить двигатель пылесоса на исправность. Пробой на корпус определяется, если хотя бы один провод в контакте с корпусом покажет 0. Измерение между корпусом и медными пластинами должно равняться бесконечности. Если при измерении сопротивления между ламелями ротора, в двух соседних пластинах сопротивление больше в 2 раза, чем в других контактах – нужно искать обрыв.

Межвитковое замыкание в домашних условиях не определяется. Но если все замеры проведены, а электродвигатель не запускается, возможно, это именно тот случай, когда неисправность определяют специальным прибором.

Видео

Практический урок – как проверить на обрыв обмотки коллекторного двигателя

Как проверить двигатель пылесоса мультиметром

Забыли пароль? Изменен п. Расшифровка и пояснения – тут. Подать постоянное напряжение Это называется “”работа с ослаблением поля””- якорь крутится равномерно, ток не пульсирует естественно механических заеданий нет -якорь исправен. Подать переменное В в штатном подключении то есть через обмотки возбуждения через мощную лампу накаливания ватт

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Устранение неисправностей пылесосов Самсунг
• Как прозвонить электродвигатель мультиметром
• пылесос не тянет
• Самостоятельный ремонт пылесоса
• Как проверить мотор пылесоса
• Как проверить ротор болгарки
• Как проверить двигатель пылесоса?
• Ремонт якоря пылесоса своими руками
• Как проверить двигатель стиральной машины

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка якоря и статора в домашних условиях

Устранение неисправностей пылесосов Самсунг

Электродвигатель — основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить.

Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно. Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик.

Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Первый этап любой диагностики — визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка. Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие. В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды.

Имеется три фактора, определяющих работоспособность этой силовой установки:. Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений — мегаомы.

Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно. Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность.

Затем нужно произвести калибровку, поставив стрелку на ноль щупы при этом должны быть замкнуты. Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление. Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом.

Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления и более МОм свидетельствует о хорошей изоляции. Затем необходимо убедиться, что все три обмотки целы.

Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности. Следующий пункт проверки — определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Обязательно должно измеряться сопротивление на корпус — в норме оно должно быть очень большим, как и в предыдущем случае.

Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко. Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:. Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря. Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное — прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Содержание Какие электромоторы можно проверить мультиметром? Ремонт асинхронных двигателей Трехфазный мотор Двухфазный электрический двигатель Проверка коллекторных электромоторов Особенности проверки электромоторов с дополнительными элементами. Оценка статьи:.

Как прозвонить электродвигатель мультиметром

В домашнем хозяйстве практически все электродвигатели коллекторные- это синхронные устройства. Как они устроены и работают читайте в нашей предыдущей статье. Коллекторные электродвигатели стоят в стиральных машинах но не во всех моделях , пылесосах, электроинструменте, детских игрушках и т. Главной отличительно их особенностью является наличие неподвижных обмоток статора и обмоток на валу якорь , на которые подается напряжение при помощи коллектора и графитных щеток. Если у Вас сломался или барахлит мотор в электроинструменте и других устройствах, то не спешите его выкидывать, потому что в большинстве случаев его можно быстро и недорого отремонтировать своими руками. Как определить и устранить неисправность Вы узнаете далее из этой статьи. Перед тем как начать искать причину в электродвигателях, сначала проверьте исправность шнура питания, кнопок включения и при наличии пуск-регулировочных устройств.

Сегодня мы говорим о том, как проверить электродвигатель. Если речь идёт о мясорубке или пылесосе, то двигатель внутри стоит.

пылесос не тянет

Довольно часто можно вооставить работоспособность бытовой техники, даже не имея специальных знаний. Тем более, если речь идет о пылесосах — довольно таки несложных устройствах. Часто встречающиеся неисправности и способы их устранения. По большому счету, пылесос — это довольное простое устройство и для его ремонта не нужно иметь специальных знаний и опыта — достаточно в общих чертах понимать принцип работы электродвигателя, коммутационных устройств кнопок включения и регуляторов мощности , и уметь держать в руках паяльник и отвертку. В случае возникновения вопросов по работе того или иного узла или метода проверки электронных комплектующих, всегда можно проконсультироваться, посетив форум по электронике , где более опытные специалисты и любители помогут в разрешении любых проблем. Тем более, что имеется множество тем по различной технике, на которых можно найти, помимо советов и обсуждений, также и принципиальные схемы устройств. Первым делом нужно убедиться, что напряжение доходит до платы управления.

Самостоятельный ремонт пылесоса

Самое подробное описание: ремонт якоря пылесоса своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. В независимости от производителей и типов пылесоса, основное отличие заключается в качестве, мощности и дизайне. Самым же главным в пылесосе является электродвигатель который и создает вакуум а в результате и всасывает пыль и разные частицы через специальные фильтры сквозь которые проходит лишь воздух. В разных типах таких устройств эти фильтры разные, и колбы и просто мешки и цыклонного типа пылесосы. Но наибольшего внимания во всем этом устройстве требует именно двигатель и изредка электронная схема управления мощностью оборотами.

Электрические двигатели присутствуют в большинстве устройств бытовой техники.

Как проверить мотор пылесоса

О проблеме подробно – сначала искрили щетки, грелся двигатель, впоследствии сгорел мотор в ЛЖ ват. Купил новый двигатель – точно такой же – поставил, поработал не более 10 минут, нагрелся, сработало тепловое реле – отключился. При первом включении не не обратил внимания, но вот второе точно -заметил слабую тягу, далее перегрев, и опять – выключение. По поводу грязи – все вычищено – фильтры, мешок, шланг, тяги нет и без шланга. Мотор не воняет, не искрит.

Как проверить ротор болгарки

Электродвигатель — основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно. Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Желательно знать, как самостоятельно проверять оборудование с помощью мультиметра. Данная статья подскажет, как прозвонить электродвигатель.

Как проверить двигатель пылесоса?

Пылесос — не самое сложное бытовое устройство. Поэтому, чтобы с ним ни случилось, почти всегда возникает необходимость проверить мотор пылесоса. Будь то отсутствие тяги или слабая мощность, нежелание включаться или посторонние звуки — любая из названных неполадок может быть обусловлена некорректной работой двигателя либо его поломкой.

Ремонт якоря пылесоса своими руками

ВИДЕО ПО ТЕМЕ: РЕМОНТ ПЫЛЕСОСА LG, НЕИСПРАВНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ..

Материал предыдущей статьи рассказывает о тех последствиях, которые могут возникнуть в результата уборки строительной пыли и мусора обычным бытовым пылесосом даже такой брендовой марки как Samsung. Рекомендуем внимательно ознакомиться с ней. Последствия подобных ошибок могут быть устранены без разборки двигателя, когда он остался целым. Однако, вполне вероятно, что в нем возникли дефекты, требующие разборки. Поэтому продолжаем рассказывать, как выполнить ремонт двигателя пылесоса своими руками и открутить гайку крепления якоря тремя способами с их подробным объяснением схемами, фотографиями и видеороликом.

Болгарка — строительный инструмент, применяющийся в резке и обработке краев различных твердых материалов, таких как камень, метал, дерево и т. Ротор — часть двигателя болгарки, вращающаяся при рабочем процессе, приводящая в движение другие комплектующие и детали электрического инструмента.

Как проверить двигатель стиральной машины

Даже если мужчина не является профессиональным мастером, а просто как хороший хозяин ремонтирует все в доме сам, ему не обойтись без качественного инструмента. Любой, даже самый качественный инструмент, подвержен поломке. Особенно если его интенсивно эксплуатируют. В случае поломки болгарки, починить инструмент у вас вряд ли получится самостоятельно. Однако предварительный осмотр можно провести и без специальных навыков. Наиболее часто у болгарок выходит из строя якорь.

Регистрация Вход. Ответы Mail. Вопросы – лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Три причины, почему двигатель вашего пылесоса не работает

Быстрый поиск в Интернете сообщит вам, что органы по уборке дома рекомендуют пылесосить ковры и ковровые покрытия не менее двух раз в неделю, а полы с твердыми поверхностями — еженедельно. Если у вас есть домашнее животное (или два, или три…), они говорят, что вы должны ежедневно толкать и тянуть этот пылесос по полу, чтобы собрать все лишние волосы, перхоть и грязь, которые оставляет домашнее животное. Независимо от того, заставляет ли это вас чувствовать себя неуверенно в своих привычках уборки дома, вы, вероятно, согласитесь, что полнофункциональный пылесос — это то, без чего вы действительно не можете обойтись.

Итак, что делать, если двигатель вашего пылесоса перестал работать? Начать устранение неполадок! В этой статье Repair Clinic исследует, как работает двигатель (или двигатели) пылесоса, и три причины, по которым этот двигатель может не работать…

Объяснение двухмоторных пылесосов

Доступно множество типов пылесосов, от классических от вертикальных и канистровых пылесосов до пылесосов для влажной/сухой уборки, центральных вакуумных систем и ручных моделей. Все эти продукты имеют двигатель для создания отрицательного давления или всасывания, необходимого для всасывания мусора, но в некоторых вертикальных пылесосах используется второй двигатель для привода щеточного валика. Эти пылесосы с двумя двигателями обеспечивают большую мощность и обычно считаются более эффективными, чем модели с одним двигателем.

Принцип работы пылесоса

Когда включается пусковой переключатель пылесоса, переменный ток 120 В подается на двигатель, который приводит в движение вентилятор или крыльчатку, чтобы создать область низкого давления (за этим вентилятором). или вентиляторное колесо) для подачи воздуха через впускное отверстие. Воздух будет переносить пыль, пух, грязь и другой мусор через шланг в пористый мешок или канистру, прежде чем чистый воздух выйдет через выпускное отверстие. Если пылесос использует мешок для сбора всего этого мусора, этот мешок должен пропускать воздух (но не пыль или грязь, конечно), чтобы устройство продолжало обеспечивать адекватное всасывание. Если в устройстве используется канистра, сажевый фильтр позволит воздуху проходить через систему, задерживая мусор. В этих моделях перед выпуском воздух проходит через воздушный фильтр тонкой очистки, известный как HEPA-фильтр, для очистки воздуха и предотвращения рециркуляции пыли обратно в помещение.

Уборка пылесосом твердых поверхностей по сравнению с уборкой ковров

При использовании пылесоса на твердых поверхностях, таких как дерево или плитка, одного вакуумного всасывания должно быть достаточно, чтобы собрать мусор в мешок или контейнер. Но при уборке ковров или ковриков вращающийся щеточный валик повысит эффективность, помогая удалить частицы мусора из пылесосимого материала. В агрегатах с двумя двигателями щеточный валик обычно приводится в движение ремнем, надетым на вал собственного приводного двигателя. Этот второй двигатель питается от тех же 120 вольт переменного тока, что и двигатель всасывающего вентилятора. Некоторые модели позволяют пользователю переключаться с ухода за твердым полом на уход за ковром, активируя рычаг, который натягивает ремень. Если применимо, пылесос будет зацеплять или отсоединять щеточный валик с помощью натяжного шкива.

Устранение неполадок неисправного двигателя пылесоса

Неисправен ли двигатель всасывающего вентилятора или двигатель привода щеточного валика, существуют шаги, которые можно предпринять для устранения причины отказа этого двигателя. Вот три основные причины, которые следует учитывать:

1) Неисправный выключатель . Возможно, выключатель пылесоса неисправен и не позволяет напряжению достигать двигателя всасывающего вентилятора или двигателя привода щеточного валика. Вы можете использовать мультиметр, чтобы проверить переключатель на непрерывность электрического тока — непрерывный электрический путь, присутствующий в переключателе. Убедитесь, что мультиметр правильно откалиброван, затем установите диск выбора измерителя на самое низкое значение сопротивления в омах. Подсоедините один из щупов расходомера к клемме переключателя, а второй щуп — к другой клемме. Теперь включите и выключите переключатель. Если дисплей измерительного прибора показывает сопротивление, равное нулю, когда переключатель находится в положении «включено», значит, переключатель имеет целостность и должен функционировать должным образом. Однако, если переключатель показывает отрицательный результат на непрерывность во включенном положении, вы будете знать, что деталь неисправна и ее следует заменить новой.

2) Сгорел двигатель – Если проверка переключателя включения-выключения дает положительный результат на непрерывность электрического тока, следует определить, не сгорел ли сам двигатель. Для двигателя всасывающего вентилятора попробуйте вручную повернуть лопасть или крыльчатку вентилятора. Если лопасть или колесо не вращаются свободно, вероятно, заклинило подшипник двигателя всасывающего вентилятора. Если вы подозреваете, что двигатель щеточного валика вышел из строя, отсоедините ремень привода щеточного валика от вала двигателя и попробуйте провернуть щеточный валик вручную. Щеточный валик свободно вращается? Затем, опять же, вероятно, заклинило подшипник в двигателе щеточного валика. Поскольку подшипники двигателя не подлежат ремонту или замене, вам потребуется установить новый двигатель для ремонта вашего пылесоса.

3) Повреждена щетка двигателя . Однако что, если лопасть вентилятора, колесо вентилятора или вал привода щеточного валика вращаются свободно? Тогда есть еще одна вещь, которую вы можете проверить. Некоторые двигатели пылесосов имеют две щетки, которые проводят электрический ток между статором и ротором двигателя. Одна или обе эти щетки могут быть повреждены, что помешает работе двигателя. В зависимости от модели вы можете заменить щетки вместо всего двигателя, чтобы решить проблему. Мы рекомендуем заменять обе щетки одновременно, чтобы они изнашивались равномерно.

Решения Repair Clinic помогут вам быстро починить ваш продукт

Хотите знать, почему ваш пылесос перестал всасывать? Ищете короткое видео, демонстрирующее, как разобрать классический вертикальный пылесос Hoover модели UH70212? В библиотеке «Видео и статьи» Repair Clinic.com есть ноу-хау, необходимые для ремонта всей вашей бытовой техники, наружного силового оборудования, а также нагревательных и охлаждающих устройств. Просто введите полный номер модели продукта, который необходимо отремонтировать, в строку поиска библиотеки сайта, чтобы просмотреть видеоролики об устранении неполадок и замене деталей, руководства, диаграммы, статьи и многое другое.

При замене выключателя, двигателя или щеток пылесоса убедитесь, что вы покупаете именно тот переключатель, двигатель или щетку, которые подходят к вашему устройству. Ремонт Clinic.com упрощает эту часть, предлагая оригинальные запасные части для пылесосов OEM, которые соответствуют самым популярным моделям от Hoover, Eureka, Bissell, Electrolux, Dirt Devil, Oreck и Panasonic, среди прочих. Введите полный номер модели пылесоса в строку поиска Repair Clinic «Поиск запчастей онлайн и получите ответы», чтобы увидеть полный список совместимых частей; не только переключатели и моторы, но и лопасти вентиляторов, крыльчатки, щетки, приводные ремни, мешки для пылесосов, воздушные фильтры и многое другое. С Repair Clinic в качестве вашего партнера по ремонту ваш пылесос скоро будет готов к ежемесячной, еженедельной или ежедневной уборке.

Найти вакуумные детали здесь

Как считать трассировку на небольшом устройстве с использованием мультиметрового

Более 1 миллиона запасных частей

Более 500 брендов

С ВИДЕИ РЕКОСПЫТАНИЯ Appliance

. Дом

Консультационный центр

Советы по дому и саду

Как найти неисправность в небольшом устройстве с помощью мультиметра

В этом видео Мэт объясняет, как использовать измеритель для отслеживания проблемы в простой электрической цепи, такой как косилка, триммер, пылесос или другое моторизованное устройство.

Просмотреть все мультиметры сейчас »

Привет, я Мэт из eSpares.

В этом видео я покажу вам, как отследить неисправность на небольшом устройстве, каждое простое устройство работает, если через него проходит ток. Этот ток начинается в вилке, контакте под напряжением на вилке, который проходит по кабелю, через переключатель через двигатель, возвращается через переключатель по кабелю и выходит через нейтральный контакт на вилке. Если в какой-либо части этой цепи есть обрыв, ваш маленький прибор не будет работать.

Безопасность превыше всего: всегда отключайте прибор от сети перед выполнением любых работ.

Эту технику можно использовать на пылесосах, триммерах, газонокосилках, паровых утюгах и даже на таких простых вещах, как рождественские гирлянды.

Итак, что вам нужно сделать, возьмите мультиметр, установите его на настройку сопротивления и наденьте щупы на нейтральные и живые контакты на вилке. Здесь мы видим, что у нас есть показания 6,2 Ом. Если я выключу этот пылесос, вы увидите, что показания меняются на ноль, сопротивления нет. Это то же самое показание, как если бы датчики были прикреплены ни к чему, следовательно, эта машина не неисправна.

Однако, если я подключу разъемы к фазе и нейтрали на этом пылесосе, как вы можете видеть, показания сопротивления отсутствуют, даже если я включаю и выключаю машину с помощью переключателя, показания не меняются. Следовательно, в цепи этой машины есть неисправность.

Итак, первое, что мне нужно проверить, это предохранитель внутри вилки, если я его вытащу, я снова смогу использовать мультиметр для проверки. Один щуп на одном конце и один щуп на другом, и вы можете видеть, что у нас низкое сопротивление, поэтому в предохранителе нет неисправности.

Если я вернул предохранитель в вилку, следующее место, которое нам нужно проверить, — это место, где кабель встречается с выключателем. Для этого мне нужно снять верхнюю часть крышки переключателя.

Когда крышка переключателя снята, вы можете видеть, что на самом деле у нас есть слабое соединение с переключателем. Это то, что мы сфабриковали, чтобы лучше продемонстрировать поиск неисправности, на самом деле вполне может быть, что у вас не отсоединен кабель, в этом случае вам придется снова проверить сам переключатель, используя мультиметр к щупам. , если у вас более низкое значение сопротивления на переключателе, проблема не в самом переключателе, а проблема вполне может быть в кабеле, где он входит в машину. Если это так, вы должны измерить от выключателя до вилки, чтобы выяснить, неисправен ли кабель.

Во многих моторизованных небольших бытовых приборах основная проблема связана с самим двигателем. Здесь у нас есть типичный двигатель пылесоса, большинство двигателей содержат угольные щетки, теперь я начал вынимать угольную щетку, поэтому я просто вытащу ее полностью, чтобы продемонстрировать. Углерод является электрическим проводником, ток проходит через угольную щетку через двигатель и обратно через переключатель.

Эти угольные щетки находятся в подпружиненных держателях, поэтому необходимо удлинить угольную щетку, убедившись, что она постоянно контактирует с металлической частью двигателя для замыкания цепи.
