Как проверить двигатель холодильника тестером: Как проверить компрессор холодильника: рабочий он или нет

Как проверить компрессор на холодильнике с помощью мультиметра, тестера, манометра

Холодильник состоит из множества частей, но основным элементом является компрессор. От его исправности зависит качество работы этой бытовой техники. Когда холодильник не работает, в первую очередь, необходимо проверять компрессор. При этом необязательно сразу отправляться в сервисный центр, так как выполнить работы можно и в домашних условиях. Как именно проверить исправность компрессора, рассмотрим далее.

Содержание:

1. Как устроен компрессор?
2. Проверка при помощи мультиметра (тестера): пошаговая инструкция
3. Проверка с помощью манометра
4. Проверка тока
5. Видео-инструкция, как проверить компрессор холодильника

Как устроен компрессор?

Повернув холодильник, с обратной стороны мы увидим кожух, который является защитным элементом для компрессора. Сам агрегат находится внутри кожуха – он зафиксирован в подвешенном состоянии. Компрессор в обязательном порядке был покрыт специальным маслом.

Устройство бытовых холодильников практически не отличается во всех моделях, причем как старых, так и новых. Компрессор представляет собой поршневой электромотор, реле, рабочую и пусковую обмотку. Работоспособность агрегата зависит от переменного тока. Если вы не сталкивались с электромоторами, то лучшим сравнением будет двигатель из машины с одним цилиндром.

Холодильник работает по такой схеме: низкая температура внутри образуется за счет хладагента, который находится в парообразном состоянии. За счет компрессии (давления) от работы электромотора хладагент оседает в специальную емкость и превращается в жидкость.

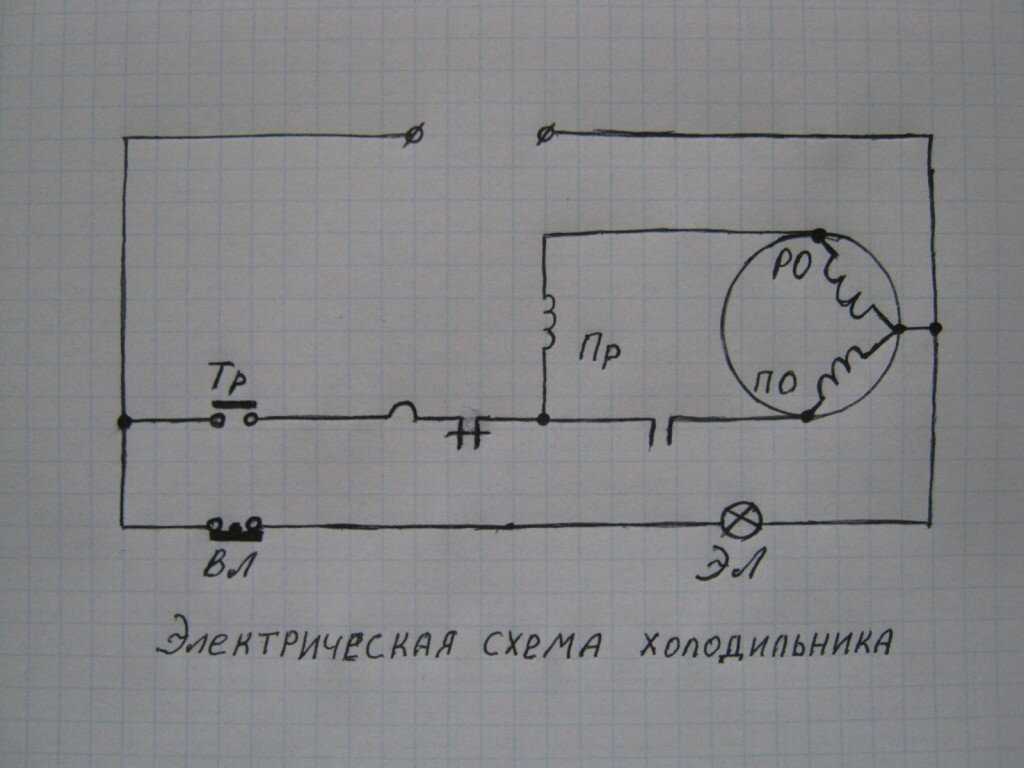

Обратите внимание на схему компрессора холодильника:

Разумеется, что если мотор не работает, то и вся система не будет функционировать. Из корпуса агрегата идет три вывода. Даже не вскрывая кожух, вы увидите торчащие штыки, которые образуют в нижней части треугольник:

• Первый вывод является общим;
• Второй идет от рабочей обмотки;
• Третий идет от пусковой обмотки.

В самых последних моделях помимо вышеперечисленных элементов может быть установлена «коробка передач», которая регулирует скорость работы электромотора.

Проверка при помощи мультиметра (тестера): пошаговая инструкция

Чтобы проверить компрессор, используя мультиметр (тестер), выполните следующие действия:

1. Демонтируется кожух, а затем извлекается оттуда сам агрегат. Нам необходимо снять реле – его держит защитная крышка.
2. Сопротивление замеряется при помощи проходных контактов тестером. Если компрессор из холодильника работает исправно, то между левым и верхним контактами должно быть сопротивление 20 Ом, между верхним правым – около 15, самый большой показатель сопротивления должен быть между левым и правым – 30 Ом.
3. Если мультиметр выдает другие показатели, то агрегат работает неисправно. В зависимости от модели холодильника и самого электромотора показатели могут быть другими, но цифры не меняются больше чем на 5 Ом.
4. Далее следует проверить сопротивление между кожухом и проходными проводами. Один щуп тестера следует подключить к одному из штуцеров (нужно выбрать медную часть), а второй – к проходным контактам. В случае, когда агрегат исправен, мультиметр будет показывать на дисплее обрыв. Если же вместо этого появляется сопротивление, значит, в моторе присутствуют серьезные неисправности.

В следующей статье вы подробнее узнаете о том, как пользоваться мультиметром.

Читайте также:

• Почему гудит холодильник? Что делать и как снизить шум своими руками?
•  Почему холодильник не отключается и продолжает постоянно работать? Обзор всех возможных причин.
•  Устройство и принцип работы холодильника: https://sovetexpert.ru/princip-raboty-xolodilnika.html

Проверка с помощью манометра

Допустим, что проверка не показала дефектов, но холодильник не работает. В этом случае понадобиться манометр, с помощью которого можно измерить давление. Необходимо подключить шланг с отводом (имитатор) к нагнетающему штуцеру и снять показания при запущенном компрессоре. Если на дисплее показатель составляет 6 атмосфер, при этом цифра растет, то холодильник работает исправно.

Если у вас дома оказался старый, но при этом рабочий холодильник, то из него можно взять электромотор. Реле на старых моделях быстро выходит из строя, но можно подключить компрессор и без него, то есть напрямую. Для этого придется соединить обмотки.

Внимание! Эта работа опасна, так как она может не только испортить приборы, но и нанести вред вашему здоровью. Выполнять подключение без регулирующего элемента стоит только в том случае, если этой работой занимается опытный ремонтник.

Проверка тока

Также рекомендуется проверить, доходит ли ток до электродвигателя. В этом случае понадобится рабочее реле. Лучше взять новое устройство, которое до этого было протестировано.

Реле необходимо подсоединить к компрессору и запустить его. Здесь нам опять поможет тестер, только в этом случае он должен быть с клещами. Необходимо взять один из сетевых проводов и зажать клещами. Если на дисплее 1,3 A, а мощность вашего электромотора составляет 140 Вт, то ток проходит исправно. При меньшей мощности сила тока тоже должна быть меньше. К примеру, при замере двигателя на 120 Вт, показатель на мультиметре должен составлять 1,1-1,2 A.

Чаще всего в агрегате из строя выходит именно реле, поэтому в первую очередь нужно протестировать этот элемент. В этом случае применяется тот же метод, что и при проверке компрессора холодильника мультиметром.

Видео-инструкция, как проверить компрессор холодильника

Знать, как проверить компрессор на холодильнике в теории – это хорошо, но также нужно видеть сам процесс. Для этого просмотрите это видео, где мастер подробно описывает проверку холодильника тестером и другими способами.

Теперь вы знаете, как проверить компрессор холодильники самостоятельно. У вас получится выполнить эту работу, если вы уже сталкивались с ремонтом электротехники и умеете пользоваться мультиметром. Не стоит браться за тестирование в том случае, если это ваш первый опыт. Правильным решением будет вызов профессионала, особенно если на холодильник действует гарантия.

Как проверить компрессор холодильника своими руками

Подробности

Автор: evgenij

Категория: Ремонт холодильника своими руками

Просмотров: 97170

Как проверить на работоспособность компрессор для холодильника

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант»  «Данфос», “АСС”. Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями. Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки – сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Как проверить компрессор холодильника (Видео)

Сопротивление обмоток компрессора холодильника Danfoss (Дэнфосс)

В этой таблице вы узнаете номиналы обмоток для двигателя Danfoss (Дэнфос). Обращаю ваше внимание, на то что с 1 июня 2011 года фирма «Danfoss» была куплена, другой фирмой и эти ребята дали новое название своей продукции, короче говоря, это теперь моторы под названием «Secop», так же есть моторы Атлант, которые выпускаются по лицензии Секопа. Ещё, многие уверены, что сопротивление пусковой обмотки, всегда больше, чем пусковой, так вот в Дэнфосах это правило, часто не действует

Сопротивление обмоток компрессора холодильника Атлант

В этой таблице присутствуют двигателя не только белорусской разработки, но и моторы, которые выпускаются по лицензии бренда Дэнфос. Немножко о слабых местах. Сам движок у Атланта сравнительно не плохого качества, но клапан слабенький и очень плохо относится к некачественному фреону, я имею ввиду R12^а и R134^а, в общем заправку надо делать осторожно, часто залипает клапан. Ещё этот производитель умудрился влепить в некоторые моторы алюминиевую обмотку, чего правда не скрывает, мотивирует это тем, что мол теплопроводность лучше. Я лично не могу судить о теплопроводности, но горят они значительно быстрее, чем к примеру такие же но фирмы Секоп

Таблица сопротивления рабочей и пусковой обмотки для двигателя Атлант

мотор компрессор	рабочая обмотка	пусковая
CKHA61H50	43.35	43,25
CKHA68H50	33,41	37,58
CKHA72H50	28,35	34,98
CKHA81H50	28,65	34,47
CKHA96H50	26,33	35,72
CKHA101H50	19,00	21,20
TLX4 KK.3	61,00	19,00
TLX4. 8 KK.3	46,00	22,00
TLX5.7 KK.3	37,00	21,00
TLX6.5 KK.3	30.00	15,00
TLX7.5 KK.3	29,00	30,00
TLX8.7 KK.3	19,00	13,00
TLY4 KK.3	48,06	15,69
TLY4.8 KK.3	38,25	17,65
TLY5.7 KK.3	34,33	20,60
TLY6.5 KK.3	27,75	24,62
TLY7.5 KK.3	23,24	20,69
TLY8.7 KK.3	17,06	14,42

Сопротивление обмоток компрессора АСС

Когда-то была чисто итальянская фирма, сейчас есть заводы в Австрии, Китае и в Италии, может где-то еще есть, честно говоря, я этого не знаю. Эти моторы ставят часто на Electrolux, Zanussi, видел на Snaige и других брендах. Мне как мастеру этот компрессор, даже нравится, в отличие от Атланта, на некачественный фреон или хладон, реагирует не так сильно. Клапана, да можно сказать и сам компрессор, сделан качественно и обмотки, сравнительно, не сильно бояться перенапряжение. В общем, пользуюсь этими двигателями, довольно часто, нарекания бывают редко

Сопротивление обмоток компрессора АСС

Когда-то была чисто итальянская фирма, сейчас есть заводы в Австрии, Китае и в Италии, может где-то еще есть, честно говоря, я этого не знаю. Эти моторы ставят часто на Electrolux, Zanussi, видел на Snaige и других брендах. Мне как мастеру этот компрессор, даже нравится, в отличие от Атланта, на некачественный фреон или хладон, реагирует не так сильно. Клапана, да можно сказать и сам компрессор, сделан качественно и обмотки, сравнительно, не сильно бояться перенапряжение. В общем, пользуюсь этими двигателями, довольно часто, нарекания бывают редко

Добавить комментарий

Как проверить компрессоры холодильника и морозильника

Проверка компрессоров холодильника и морозильника

Вот еще кое-что я получить много вопросов о: тестировании компрессоров холодильников и морозильников. Вот простая процедура, которую я использую всякий раз, когда сталкиваюсь с тем, что короткие циклы (попытка запуска, нажатие вкл./выкл. каждые несколько секунд или в некоторых случаях каждую минуту или две).

В основном, с помощью цифрового омметра вы отключаете реле компрессора и перегружаете его три клеммы, затем проверяете сопротивление между каждым из этих трех булавки. Старые реле выглядели немного иначе, чем твердотельное реле, показанное ниже, но снял примерно так же.

(И правда старый Компрессоры обычно имеют 3 клеммы, расположенные по прямой линии, но идентичны внутри, поэтому процедуры испытаний такие же)

Первый обратите внимание на два контакта, которые показывают самое высокое сопротивление. Тот, что остался, это «общий», к которому подключаются один конец как пусковой, так и основной обмоток. ( общий не всегда является верхним контактом, так что вы должны сделать этот тест, чтобы быть уверенным)

Чтение от того, что является общим для каждого из двух других, внимательно отметьте каждое чтение. Затем измерьте обратно через два с самым высоким сопротивлением, игнорируя общий. Это показание должно быть точной суммой двух отдельных катушек. показания, потому что вы считываете обе катушки последовательно.

Если эти два набора показаний не находятся в пределах 1/2 Ом друг от друга, тогда один обмотки компрессора закорочены, и если он вообще заработает, то будет греться и обычно заканчиваются коротким циклом защиты от перегрузки.

единственное решение, если это так, замена компрессора – серьезная работа, и один я обычно не рекомендую больше из-за расхода.

Если проверка обмоток в порядке, но он все еще не запускается, тогда я подключаю тестовый шнур и пытаюсь запустить его вручную. Если У меня так не заводится, скорее всего механическая проблема, чаще всего подшипники обвязки, а суть одна и та же: либо компрессор, либо холодильник придется заменить (буду обсуждать тестовый шнур процедуры и как сделать свои собственные в следующей статье).

Была ли эта статья полезной?
Пожалуйста, нажмите кнопку “Пожертвовать” в левой части
этой страницы, чтобы помочь мне сохранить эту информацию бесплатно!
Большое спасибо! – Dave

Copyright www.DavesRepair.com
Эта статья может быть перепечатана и распространена бесплатно только
полностью, включая это сообщение.

PS: Предположим компрессоры вашего холодильника и морозильной камеры работают нормально, вам все равно нужно знают, насколько длинными могут быть такие продукты, как мясной рулет. хранится безопасно. Употребление в пищу недоваренного мясного рулета также небезопасно, поэтому повара должны знать сколько запекать мясной рулет в духовке.

Как определить, что компрессор холодильника неисправен

Компрессор холодильника является одной из наиболее неотъемлемых частей холодильника, и если с ним что-то пойдет не так, вы скоро обнаружите, что ваш холодильник работает неоптимально.

Компрессор работает, сжимая и контролируя поток хладагента. К сожалению, с ними многое может пойти не так. Ниже мы определяем наиболее распространенные проблемы, которые указывают на неисправность компрессора холодильника, и способы их решения.

Холодильник недостаточно охлаждается или определенные части холодильника не охлаждаются должным образом — это два признака неисправности компрессора. Тестирование двигателя компрессора даст вам некоторое представление о том, что происходит.

Как проверить двигатель компрессора:

• Сначала снимите заднюю часть холодильника, чтобы получить доступ к компрессору.
• С помощью мультиметра проверьте, работает ли двигатель компрессора.
• Если показания показывают, что он не работает, необходимо заменить весь компрессор. В зависимости от возраста вашего холодильника вам нужно будет решить, стоит ли покупать запасную часть у производителя или пришло время для нового холодильника.
• Если тесты мультиметра показывают, что ваш компрессор работает нормально, это предполагает, что проблема связана с другим связанным компонентом.

Это довольно типичный признак неисправности компрессора. Большинство новых холодильников имеют бесшумные компрессоры, поэтому, когда один из них производит шум, это определенно нехорошо. Сначала необходимо определить источник шума. Если проблема заключается в компрессоре, может быть уже слишком поздно, поскольку шумный компрессор, как правило, является плохим компрессором и его необходимо заменить.

Как и выше, вы можете определить, вызван ли шум компрессором, проверив его с помощью мультиметра. Если тестирование показывает, что сам компрессор не является источником шума, продолжайте читать статью, чтобы найти следующий шаг.

Вентилятор конденсатора холодильника является важным компонентом компрессорной системы. Как вы, вероятно, знаете, если у вас есть электрическое или электронное устройство, использующее процессор, вентилятор необходим для охлаждения устройства и предотвращения таких проблем, как перегрев. Вы сможете почувствовать это, если вентилятор остановится, а холодильник начнет издавать странные звуки.

Чтобы проверить, не в этом ли проблема:

• Чтобы получить доступ к компрессору и вентилятору конденсатора, отодвиньте холодильник от стены, отсоедините его и снимите маленькую панель сзади внизу.
• Включите холодильник и дождитесь запуска компрессора. Вы также должны увидеть, как включается вентилятор.
• Вам нужен новый вентилятор, если компрессор работает, а вентилятор нет или если вентилятор шумит.
• Повторите попытку после охлаждения компрессора. Вентилятор сломан, если компрессор работает, а вентилятор нет.
• Замените вентилятор после отключения холодильника от сети. Вы сможете заказать новый вентилятор у производителя вашего холодильника.

Еще одним признаком неисправности компрессора холодильника является то, что вы слышите, как компрессор включается и выключается. Если ваш компрессор работает с перебоями или вообще не работает, вам следует изучить проблему с пусковым реле. Пусковые реле компрессора могут быть повреждены скачком напряжения.

Чтобы определить, является ли проблема пусковым реле компрессора:

• Пусковое реле компрессора — это компонент, который подает питание на компрессор. Если есть проблема с реле, компрессор не будет получать питание и не сможет работать правильно.
• Самый быстрый и простой способ определить, неисправно ли реле, — снять его и потрясти рядом с ухом. Дребезжащий звук указывает на необходимость замены реле компрессора.

Чтобы устранить проблему:

• Убедитесь, что холодильник отключен от источника питания.
• Чтобы получить доступ к деталям внутри холодильника, снимите панель доступа сзади.
• Для получения более точных инструкций см. руководство пользователя или любые технические листы, прилагаемые к холодильнику.
• Во многих моделях холодильников пусковое реле компрессора можно снять вручную.
• После извлечения встряхните его и прислушайтесь к дребезжащему звуку, подтверждающему необходимость замены.
• Вы сможете заказать запасную часть у производителя вашего холодильника.
• После замены компрессор снова должен работать правильно.

Змеевики конденсатора являются частью компрессора холодильника, загрязнение которых может вызвать проблемы. Это связано с тем, что нечистые змеевики затрудняют эффективное охлаждение холодильника.

В результате компрессор вынужден работать быстрее и интенсивнее, что приводит к перегреву и преждевременному износу.

В худшем случае конденсатор может стать «механически заблокированным» или полностью неподвижным.
