Как просто проверить работоспособность инфракрасных диодов

Содержание

• Особенности диодов, работающих в инфракрасном диапазоне
• Как проверить работоспособность
• Область применения ИК диодов
• Заключение

Сегодня в радиоэлектронике имеются самые разнообразные изделия, применяемые для создания качественной и эффективной подсветки. Одним из таких изделий является инфракрасный тип диода.

Чтобы использовать его для создания подсветки, необходимо знать не только то, где они применяются, но и их особенности. Разобраться в данном вопросе поможет эта статья.

Особенности диодов, работающих в инфракрасном диапазоне

Инфракрасные светодиоды (сокращенно называются ИК диоды) — это полупроводниковые элементы электронных схем, которые при прохождении через них тока излучают свет, находящийся в инфракрасном диапазоне.

Обратите внимание! Инфракрасное излучение является невидимым для человеческого глаза. Это излучение можно засечь только путем применения стационарных видеокамер или же видеокамер мобильных телефонов. Это один из способов проверить, работает ли диод в инфракрасном спектре излучения.

Мощные светодиоды (например, лазерный вид) инфракрасного спектрального диапазона производятся на базе квантоворазмерных гетероструктур. Здесь применяется лазер FP-типа. В результате чего мощность светодиодов стартует с отметки 10мВ, а ограничивающим порогом служит 1000мВ. Корпуса для данного рода изделий подходят как 3-pin-типа, так и HHL. Излучение в результате этого оказывается в спектре от 1300 до 1550нм.

Структура ИК-диода

В результате такой структуры лазерный мощный диод служит отличным источником излучения, благодаря чему его часто используют в волоконно-оптической системе передачи информации, а также во многих других сферах, о которых речь пойдет немного ниже.
Лазерный инфракрасный тип диода является источником мощного и концентрированного лазерного излучения.

В его работе применяется, соответственно, лазерный принцип работы.
Мощные диоды (лазерный тип) имеют следующие технические характеристики:

Обратите внимание! Из-за того, что изделие излучает свет в инфракрасном диапазоне, то такие привычные характеристики, как освещенность, мощность испускаемого светового потока и т.п. здесь не подходят.

Графическое отображение телесного угла в 1 ср

• такие светодиоды способны генерировать волны, находящиеся в диапазоне 0,74- 2000 мкм. Этот диапазон служит той гранью, когда излучение и свет имеют условное деление;
• мощности генерируемого излучения. Этот параметр отражает количество энергии в единицу времени. Такая мощность дополнительно привязывается к габаритам излучателя. Данный параметр измеряется в Вт с единицы имеющейся площади;
• интенсивность излучаемого потока в рамке сегмента объемного угла. Это достаточно условная характеристика. Она связана с тем, что с помощью оптических систем испускаемое диодом излучение собирается и потом направляется в требуемую сторону. Данный параметр измеряется в ВТ на стерадианы (Вт/ср).

В некоторых ситуациях, когда нет необходимости в наличии постоянного потока энергии, а достаточны импульсные сигналы, вышеописанное строение и характеристики позволяют увеличить мощность энергии, излучаемой элементом радиосхемы, в несколько раз.

Обратите внимание! Иногда в характеристиках инфракрасных диодов выделяют показатели для непрерывного и импульсного режима работы.

Как проверить работоспособность

Проверка ИК диода

При работе с данным элементом электросхемы нужно знать, как проверить его работу. Так, как уже говорилось, визуально проверить наличие этого излучения можно с помощью видеокамер. Здесь можно оценивать работоспособность при помощи обычных видеокамер мобильных телефонов.
Обратите внимание! Использование видеокамер является самым простым способом проверки.

Такой ИК-элемент в дистанционном пульте проверяется легко, его просто следует направить на телевизор и нажать на кнопку. При исправности системы, диод вспыхнет и телевизор включится.
А вот эмпирически проверить работоспособность подобного светодиода можно с помощью специального оборудования. Для этих целей подойдет тестер. Чтобы проверить светодиод, тестер следует подключить к его выводам и установить на пределе измерения mOm. После этого смотрим на него через камеру, к примеру через мобильный телефон. Если на экране виден луч света, значит все в порядке. Вот и вся проверка.

Область применения ИК диодов

На данный момент времени светодиоды инфракрасного спектра применяются в следующих областях:

• в медицине. Такие элементы радиосхем служат качественным и эффективным источником для создания направленной подсветки разнообразного медицинского оборудования;
• в охранных системах;
• в системе передачи информации с помощью оптоволоконных кабелей. Благодаря своему особому строению данные изделия способны работать с многомодовым и одномодовым оптоволокном;
• исследовательская и научная сферы. Подобная продукция востребована с процессах накачивания твердотельных лазеров в ходе научных исследованиях, а также подсветки;
• военная промышленность. Здесь они имеют такое же широкое применение в качестве подсветки, как и в медицинской сфере.

Помимо этого, такие диоды встречаются в различном оборудовании:

• устройства для дистанционного управления техникой;

ИК диод в пульте дистанционного управления

• разнообразные контрольно-измерительные оптические приборы;
• беспроводные линии связи;
• коммутационные оптронные устройства.

Как видим, сфера применения данной продукции впечатляющая. Поэтому приобрести такие диодные комплектующие для своей домашней лаборатории можно без особых проблем, они в избытке продаются на рынке и в специализированных магазинах.

Заключение

Сегодня в эффективности инфракрасных мощных светодиодов не приходиться сомневаться. Это подтверждается тем фактом, что такие элементы электрических систем имеют обширный диапазон применения. Благодаря своему строению ИК светодиоды отличаются безупречными эксплуатационными характеристиками и качественной работой.

Тонкости проверки диода мультиметром на исправность

Проверить работоспособность светодиода возможно с помощью такого прибора, как мультиметр. Цифровой мультиметр или тестер – это многофункциональное измирительное устройство. Работоспособность светодиода проверяется с помощью функционала любого мультиметра. Поломка светодиода довольно распространённая причина выхода из строя целого ряда электроприборов.

Проверку исправности этого компонента можно провести и самостоятельно, но при этом необходимо иметь в наличии мультиметр.

Процесс не сложный, но, как показывает практика, ситуации бывают разные, особенно если речь идёт о новичках в таких вопросах. Электронщик с опытом уже по внешнему виду может определить параметры большинства светодиодов, а в некоторых случаях и их состояние – исправность или поломку.

Содержание

• 1 Где встречаются диоды и зачем их проверять
  • 1.1 Как проверить выпрямительный диод
  • 1.2 Как проверить светодиод мультиметром
  • 1.3 Проверка инфракрасного диода
  • 1.4 Как можно проверить диод при помощи тестера не выпаивая

Диод – это компонент электрической сети, который выступает в роли проводника с р-n переходом. Его конструкция позволяет пропускать электричество по цепи в одном направлении – от анода к катоду. При поломке, произвести проверку возможно с помощью тестера или мультиметра.

В радиоэлектронике различают следующие виды диодов:

• Светодиод – при прохождении через него электротока он начинает излучать свет в следствии трансформации энергии в видимое свечение.
• Обычный или защитный диод – это ограничитель напряжения или супрессор. Разновидностью такого диода есть диод Шоттки, который при прямом включении дает небольшое уменьшение напряжения, в нём применяется переход металл-полупроводник.

Применение обычных деталей и светодиодов применяется в большинстве устройств, а Шоттки – в основном для качественных блоков питания, таких как компьюеры. Проверка и тех и тех диодов по принципу ничем не отличается, разница только в том, что Шоттки встречаются сдвоенными, так как размещаются в общем корпусе, а также имеют общий катод. Что позволяет проверять эти детали без выпаивания, на месте.

Диоды Шоттки являются составляющими электронных схем, и довольно часто ломаются. Основными причинами чего являются:

• Некачественные детали;
• Нарушение правил эксплуатации устройства;
• Превышение максимального разрешённого производителем уровня прямого тока;
• Превышение обратного электронапряжения.

Проверять их работоспособность необходимо с помощью мультиметра, который позволит измерять напряжение, определить уровень сопротивления, а также проверить проводку на предмет наличия обрывов. Этот способ считается самым простым и удобным для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Проверка осуществляется с помощью «прозвона» диода, замыкая красный щуп на анод, а чёрный на катод. В следствии чего исправный светодиод должен засветиться, при смене полярности щупов на дисплее тестера должна отображаться единица.

Как проверить выпрямительный диод

Защитный, выпрямительный или диод Шоттки возможно проверить с помощью мультиметра или применить омметр. Для этого необходимо переключить измерительное устройство в режим «прозвонки», после чего щупы тестера прикрепляются к выводам радиоэлемента. Для получения значения порогового напряжения проверяемого диода необходимо красный провод присоединить к аноду, а чёрный к катоду, после чего дисплей мультиметра или омметра должен загореться. После смены полярности измирительный прибор должен показать очень большое сопротивление, что говорит об исправности диода. Если же мультиметр показывает утечку, значит, радиоэлемент неисправен.

Как проверить светодиод мультиметром

Для осуществления проверки светодиода мультиметром необходимо перевести измерительный прибор в режим Hfe для проверки транзисторов, затем вставить светодиод в разъем С зоны PNP (плюс), а катод в свою очередь в разъем Е зоны NPN (минус). Если появилось свечение, тогда проверка осуществлена, если же нет, тогда допущена ошибка в полярности или же диод не работает.

Для проверки светодиода тестером необходимо переключить прибор на соответствующий режим «прозвонки» и подключить контакты к щупам мультиметра. При подключении не стоит забывать о полярности диода. Анода подключается к красному щупу, а катод – к черному. При отсутствии информации об электродах, где какой, возможно перепутать полярность, но это не страшно, и мультиметр не покажет никаких результатов. После правильного подключения светодиод загорается.

Проверка инфракрасного диода

Без сомнения, в каждом доме есть LED, в пульте для телевизора они нашли особое применение. Инфракрасный диод, который не виден человеческому глазу, легко можно увидеть через камеру телефона. Такие же диоды применяются для камер видео наблюдения.

Проверить инфракрасный диод мультиметром можно точно так же, как и обычный. Но можно воспользоваться и другим способом, подпаяв параллельно ему LED красного свечения, который будет наглядным показателем работы ИК диода. При его мерцании сигналы поступают на диод, и значит, нужно заменить ИК диод. Если мерцание отсутствует, следовательно, сигнал не поступает, тогда проблема в пульте, а не в диоде.

В схеме управления техники с дистанционного пульта есть еще один нюанс, а именно наличие фотоэлемента, для проверки которого мультиметром необходимо включить режим сопротивления. Если на фотоэлемент попадает свет, меняется состояние его проводимости, а значит, изменяется и его сопротивление в меньшую сторону.

Для проверки LED-лампы мультиметром необходимо снять рассеиватель, который зачастую приклеен. После того как откроется доступ к плате со светодиодами, нужно щупами тестера прикоснуться к их выводам, которые в следствии должны загореться тусклым светом. Также можно проверить исправность с помощью «прозвонки» от батареи «крона». Такую проверку нужно осуществлять кратковременными прикосновениями к полюсам диодов. Если полярность определена правильно и свет не загорается, значит, LED требуется замена.

Как можно проверить диод при помощи тестера не выпаивая

Принцип проверки остаётся прежним, но изменяется способ реализации данной проверки. Удобным и практичным способом является проверка светодиодов без выпаивания, с помощью щупов. Щупы стандартного размера не подойдут для разъема транзистора, режима Hfe. Но для него подойдут любые тонкие проводники, по типу швейных иголок, кусочка проводки (витая пара) или же отдельные жилы из многожильного кабеля. Припаяв такой проводник к щупу, и присоединив к щупам без штекеров, получится своего рода переходник. И тогда можно будет произвести прозвон светодиодов тестером не выпаивая.

Мультиметр

– Как я могу узнать, работает ли ИК-светодиод (излучатель), кроме как с помощью камеры смартфона?

Задавать вопрос

спросил 1 год, 5 месяцев назад

Изменено 1 год, 5 месяцев назад

Просмотрено 3к раз

\$\начало группы\$

Я купил много ИК-светодиодов диаметром 5 мм и длиной волны 940 нм, как показано на рисунке ниже. Я хочу знать, работают они или нет. Я попробовал метод камеры смартфона, но не смог увидеть свет. Я протестировал несколько из них, и я не смог увидеть свет ни с одним из них, поэтому я не уверен, работает ли сам тест или нет.

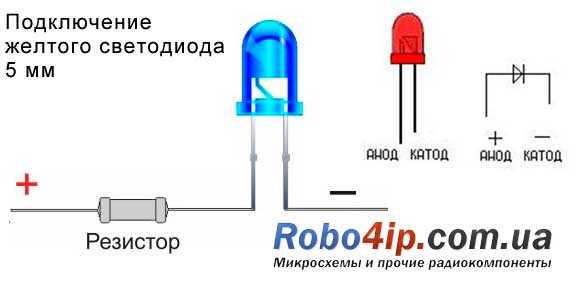

Я использовал макетный блок питания и подключил светодиод так:

 5 В -> ИК-светодиод -> резистор 270 Ом -> земля


Я должен увидеть свет с камерой? Должен ли я использовать другой резистор?

Есть ли способ узнать, работает ли ИК-светодиод без камеры, но с помощью мультиметра? У меня есть дешевый мультиметр XL830L. С обычным светодиодом (красный, желтый), если бы я установил мультиметр на 2 кОм или 200 Ом, я мог бы видеть, что светодиод горит, но отображаемое значение равно 1 (ошибка). Если я сделаю то же самое с ИК-светодиодом, конечно, значение все равно будет 1, и я не смогу увидеть свет камерой.

• светодиод
• мультиметр
• инфракрасный

\$\конечная группа\$

6

\$\начало группы\$

Не все камеры телефонов улавливают ИК-светодиоды, вероятно, из-за внутренней оптической фильтрации. Например, мой iPhone показывает только тусклое мерцание в темноте от ИК-пульта, который, как я знаю, очень яркий.

В общем, если светодиод имеет соответствующее напряжение (обычно ~ 1,2 В) и соответствующий ток, вы можете быть уверены, что он излучает свет. Если вы купили его у надежного поставщика и не повредили, то он должен излучать свет в пределах параметров паспорта. Вы можете проверить ток, измерив напряжение на резисторе 270\$\Omega\$ (проверьте сопротивление перед установкой, вне цепи), чтобы быть уверенным на 100%.

Один из способов проверить его напрямую — подключить другой аналогичный светодиод в качестве фотодиода к мультиметру в диапазоне напряжения (например, 200 мВ или 2 В). Наведите один на другой и уберите их от окружающего света (в картонную коробку или что-то еще). Если вы включите и выключите излучающий светодиод, вы должны увидеть изменение показанного напряжения на мультиметре.

Как упоминает @Seb ниже, попробуйте обе камеры. Фронтальная (селфи) камера на моем телефоне лучше реагирует на ИК-излучение. Фотосъемка вещей в высокотемпературной печи или печи с помощью цифровой камеры также может дать вам ложно-фиолетовое изображение.

\$\конечная группа\$

4

\$\начало группы\$

В дополнение к методам, упомянутым в другом ответе, вы можете получить эти карты ИК-детекторов, которые светятся в видимом спектре при воздействии инфракрасного света; Я могу поклясться, что раньше они были более доступными, чем сейчас. Я вижу несколько доступных на Amazon по гораздо более низкой цене, но у меня есть сомнения относительно того, настоящие ли они на самом деле.

(Если вас интересует физика, стоящая за этим, я полагаю, что она включает преобразование двух фотонов инфракрасного излучения в один фотон видимого диапазона — здесь нет нарушения закона сохранения энергии, извините!)

Они делают их для УФ, тоже, если вам это когда-нибудь понадобится.

---

Примечание. Я не связан с компанией, указанной выше; это просто тот, о котором я знаю, который продает эти вещи. Их не так просто найти.

\$\конечная группа\$

13

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

arduino — Как включается ИК-светодиод и как я могу проверить, не сломан ли он?

спросил 4 года 3 месяца назад

Изменено 4 года, 3 месяца назад

Просмотрено 177 раз

\$\начало группы\$

Я новичок в электронике.

Включается ли ИК-светодиод так же, как включаются обычные светодиоды, или он включается только тогда, когда вы назначили ему определенный код для передачи?

Причина, по которой я спрашиваю:

Я купил несколько ИК-светодиодов (940 нм). Я просто пытаюсь заставить их включаться и просматривать их с помощью камеры моего телефона. Есть ли у меня для использования ИК-датчика или я могу просто подать какое-то напряжение, и он включится?

Как проще всего это сделать? Я использую Ардуино.

Вот ссылка на светодиод, который я купил:

• ардуино
• светодиод

\$\конечная группа\$

8

\$\начало группы\$

ИК-светодиоды включаются так же, как и другие светодиоды. Но есть также модули передачи и приема с ИК-светодиодами, которые содержат дополнительные схемы для кодирования и декодирования данных. Однако те светодиоды, на которые вы ссылаетесь, кажутся простыми светодиодами. Они должны просто включиться. Вы можете попробовать питание 5 В с последовательным резистором 1 кОм. Электрически светодиоды являются направленными. Ток может течь через них только в одном направлении. Положительный источник питания должен быть подключен к более длинному проводу светодиода. Но если вы сомневаетесь, попробуйте оба способа, чтобы быть уверенным.

Обратите внимание, что многие камеры имеют ИК-фильтры, специально предназначенные для предотвращения попадания ИК-излучения на датчик, поэтому камера может не видеть его, если только он не очень яркий. Если резистор 1k не отображается, вы можете попробовать немного меньше, например, 470 или даже 330 Ом. Я, вероятно, не стал бы слишком сильно снижать напряжение питания 5 В, опасаясь повредить светодиод. Также может быть хорошей идеей попробовать несколько разных камер, если есть возможность. Камеры безопасности часто не имеют ИК-фильтров, потому что они используют ИК-свет, чтобы обеспечить что-то вроде ночного видения.

\$\конечная группа\$

1

\$\начало группы\$

ИК-светодиод — это «обычный светодиод». Это диод, который излучает свет.

Таким образом, вы используете его как любой другой светодиод: вы получаете техническое описание, в котором указано, какой прямой ток они обычно используют (например, 10 мА), каково прямое напряжение (например, 1,6 В), а затем вы поместите их последовательно с последовательным резистором к вашему источнику напряжения. Я не буду вдаваться в подробности о последовательных резисторах здесь, потому что существуют буквально тысячи объяснений и калькуляторов для светодиодных последовательных резисторов.

Возможно, вы перепутали ИК-светодиод с реальной интегральной схемой ИК-передатчика, которая содержит ИК-светодиод, а также другие элементы, такие как цифровой пакетизатор и блок питания.

Но: если это так, то мы понятия не имеем, о какой ИС вы говорите, поэтому мы не можем ответить на этот вопрос.

РЕДАКТИРОВАТЬ после добавления ссылки на страницу продукта :

Похоже на светодиоды. Итак, это обычный ИК-светодиод.

Кстати, Amazon не место для покупки электронных компонентов. Вы бы не стали покупать автомобильные шины и в овощном магазине. Выберите одного из крупных дистрибьюторов электроники, например Arrow или Digikey. Вы заметите, что когда вы покупаете у профессионалов, компоненты поставляются с таблицами данных, которые фактически определяют, что они делают.
