Как определить фазу и ноль индикаторной отверткой

Содержание:

Для чего важно правильно идентифицировать фазный провод

При подключении домашней сети в первую очередь важно правильно вычислить фазный контакт. Такая необходимость возникает в следующих ситуациях:

1. При подсоединении выключателей – данное коммутационное устройство должно разрывать фазный провод. Если его установить на нулевом проводнике, прибор будет выполнять свои функции. Но в этом случае при выключенном устройстве патрон лампы будет находиться под напряжением, что не безопасно при замене осветительного элемента.
2. При монтаже автоматов – чаще всего в быту применяются одноконтактные автоматические выключатели, размыкающие только фазу. Ноль при этом остаётся постоянно замкнутым. Если автомат установлен на нулевой провод, сеть останется под напряжением после выключения устройства, в результате чего оно не будет выполнять предусмотренные функции.

Для исключения ошибок, потребителю важно правильно определить, какой из проводов является фазным.

Понятия «нуля» и «фазы»

Электрический ток — это упорядоченное движение отрицательно заряженных частиц.

Если электроны перемещаются только в одном направлении, такой ток называют постоянным, если в разных — переменным.

Проводники бывают трех видов:

1. «Фаза» — рабочий контакт. На него подается напряжение.
2. «Ноль» («нуль») — проводник, по которому ток протекает обратно к генератору, замыкая цепь.
3. «Земля» — провод, соединяющий любую точку сети с заземляющим элементом. Он нужен для защиты от удара электрическим током.

Как отличить фазу от ноля

Узнать фазу и ноль при домашних работах можно многими способами:

• Визуально по расцветке и маркировке проводов, в которых течет электрический ток.
• Применяя различные приборы, такие как отвертки-индикаторы или тестер.
• Применение контрольной работы.
• Применение «народных» методов с помощью обычного картофеля.

Маркировка проводов

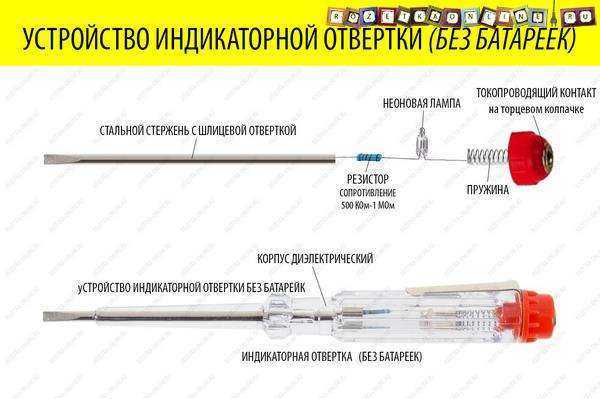

Как устроена индикаторная отвертка

Чтобы понимать как пользоваться индикаторной отверткой, надо хотя бы в общих чертах представлять себе ее устройство.

Самый простейший прибор состоит из таких компонентов:

• Жало отвертки. Часть устройства, которым прикасаются к проводам или контактам, на которых надо проверить наличие напряжения.
• Резистор. Это токопроводящая деталь, которая пропускает электрический ток, но понижает его значение. Сопротивление резистора подбираются для определенного напряжения, на которое рассчитана индикаторная отвертка. Если устройство рассчитано на индикацию напряжения в 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
• Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
• Пружина. Является проводником между индикаторной лампочкой и контактной пластиной. Одновременно зажимает лампочку внутри корпуса прибора.
• Контактная пластина. Удерживает все детали внутри прибора, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая индикаторную лампочку.
• Изоляция. По жалу индикаторной отвертки течет ток напряжением 220 вольт, при наличии его в проверяемой сети. Чтобы не получить электротравму, корпус устройства и его жало почти на всю длину покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обычная индикаторная отвертка это одноразовое устройство – если она сломается, то использованный прибор остается только выкинуть.

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

1. Многофункциональная отвертка Safeline.
2. MS 18.
3. Lek ОП 1.
4. Lek ОП 2Э.
5. ВМ 1141 220 250В.
6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети надо наблюдать за лампочкой индикаторной отвертки, а её жалом прикасаться к токоведущим контактам розетки. При этом одним из пальцев руки надо касаться контактной пластины.

Чтобы лампочка засветилась, к одному из ее контактов должна быть подведена фраза, а к другому нуль. Если на контакте розетки есть фазное напряжение, то оно через резистор попадает на разъем лампочки. Тело человека исполняет роль нулевого провода, так как оно обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, а палец прикасается к контактной пластине, то цепь замыкается и лампа начинает светиться. Таким образом, прикасаясь жалом отвертки к контактам розетки можно находить фазу и нуль.

Минусом такого устройства являются наличие резистора, а слабым местом – индикаторная лампа. Первый не позволяет обнаружить наличие напряжения меньше чем 60 Вольт, а лампа может перегореть, если по каким-то причинам напряжение в сети будет больше номинального. Также вероятно пробивание фазы на землю – все включено, а розетки не работают (если заземление сделано правильно). Впрочем, такие случаи являются очень редким исключением из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

• Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
• Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

1. Индикаторная отвертка показывает фазу или ноль.
2. Определение скрытой проводки бесконтактным способом.
3. Определение места обрыва кабеля.
4. Определение полярности элементов питания.
5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Основные виды проверки

Проверить наличие фазы на проводнике можно несколькими способами.

При использовании тестера с неоновой лампой подойдет только контактный способ, а вот индикаторы со встроенными батарейками позволяют определить присутствие напряжения, не прикасаясь к самому проводнику.

Контактный способ

Чтобы определить фазу в сети переменного тока, необходимо прикоснуться щупом отвертки непосредственно к одной из клемм розетки.

Если светодиод загорелся – это фаза.

В противном случае на выбранной клемме ноль.

Внимание!

Следует помнить, если провод отключен от сети, либо же цепь оборвана, индикатор не будет гореть и на фазовом проводе.

Бесконтактный способ

Этот способ позволяет определить наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за жало, и подносится пятачком – контактом ручки к розетке.

Индикатор загорелся – напряжение есть.

Такой вариант подходит для поиска скрытой проводки в стене.

Помните!

Трение корпуса отвертки о какую-либо поверхность приводит к возникновению статического напряжения, из-за чего возможны ложные срабатывания.

Точность поиска проводки в стенах дома бесконтактным способом минимальна, а совсем бесполезна, если в стеновых панелях есть арматура, искажающая сигнал.

Двухпроводная сеть

С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой – загорится лампа индикатора.

Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы.

Способы определения ноля, фазы и заземления могут отличаться в зависимости от системы проводников, которые проходят в помещении.

Трехпроводная сеть

Такой тип сети предусматривает ввод в квартиру или дом трех проводников. Трехпроводная сеть делится на несколько видов. Если разбирать систему TN-S, то там защитное заземление и ноль выводятся от питающей подстанции отдельно.

Назначение проводов в таком типе электросети можно узнать таким путем:

• в распредкоробке или щитке с помощью индикатора определить фазу;
• оставшиеся — это ноль и защитное заземление. Стоит отсоединить один из проводов от щитка;
• если вы отключили рабочий ноль, то все электрические приборы в помещении выключатся. Методом исключения получаем определение третьего проводника, который исполняет функции защитного заземления.

Теперь стоит узнать фазу, ноль и землю в розетке (в том случае, если они не указаны различными цветами обмотки). Возьмите патрон, в который вкручена лампа и выведены провода, и прикоснитесь одним из них к фазе, которую вы уже нашли индикатором. Вторым проводом, выходящим из патрона, по очереди прикоснитесь к двум оставшимся жилам. Если на щитке не включен ноль – лампа загорится только при соприкосновении с землей.

При обращении с разводкой типа TN-C-S, защитное заземление и ноль расходятся не от подстанции, а при вводе проводников в помещение. В таком случае стоит руководствоваться планом, который был описан для определения назначения проводов системы TN-S. Также, осмотрев место разделения PEN, по сечению жилы можно отличить рабочий ноль от заземления.

При выполнении заземления системой TT, дом оснащен собственным заземляющим устройством, от которого ведется разводка защиты. В данном случае ноль, фаза и земля определяются с помощью нахождения заземляющего провода по прокладочной трассе.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

• ⚡жалом отвертки прикасаетесь к контакту
• ⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
• ⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

• ⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
• ⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
• ⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

Проверка целостности провода

Чтобы выполнить данное измерение, нам потребуется два оголённых конца электрического провода.

Один из концов зажимаем пальцами, до второго дотрагиваемся жалом отвёртки, одновременно нажав пальцем на верхней контакт ручки. Если индикатор загорится — провод не повреждён. Если не горит — значит, где-то присутствует обрыв провода.

Дополнительные возможности применения индикатора

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Проверка исправности ламп накаливания

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.

Проверка нагревательного тэна

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Определение правильного положения выключателя

Чтобы при ремонте смонтировать выключатель правильно, то есть:

Клавиша вверхсвет включаетсяКлавиша внизсвет отключается

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов. Не важно к какому – верхнему или нижнему.

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Проверка напряжения на изолированном проводе

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

Рукой обхватываете не изолированную верхнюю часть отвертки, а берете ее непосредственно за жало.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Достоинства и недостатки

Преимущества индикатора с батарейкой:

• недорогой
• много дополнительных функций
• простое применение, не требующее долгого изучения инструкций

Недостатки:

• влияние наведенного напряжения
• невозможность использования жала отвертки по прямому назначению
• неработоспособность при более глубоком залегании кабеля в штукатурке
• погрешность при недостаточном заряде батареек

Советы от электрика

Владельцу, не обладающему широкими познаниями в области электротехники, важно прислушиваться к следующим рекомендациям опытных электриков:

1. При использовании мультиметра необходимо детально изучить руководство по эксплуатации прибора, чтобы правильно вставить контакты щупов и настроить аппарат.
2. Способ с контрольной лампой связан с повышенным риском поражения электрическим током, поэтому к нему не рекомендуется прибегать пользователю, у которого отсутствуют навыки электромонтажных работ.
3. Не следует слепо полагаться на наличие маркировки или цветовое оформление изоляции проводов, без предварительной инструментальной проверки, поскольку не исключена вероятность ошибки при монтаже.

Правильно определённая принадлежность проводов позволит верно выполнить домашнюю проводку и подключить оборудование, обеспечив безопасность потребителя.

Полезные советы и общие рекомендации

Работа с электропроводкой требует внимательности и осторожности.

Электрики советуют:

1. Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
2. По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
3. При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.



Предыдущая

РазноеЭлектрическая энергия: что это такое, формулы, единица измерения

Следующая

РазноеОсциллограмма что это такое?

Инструкция, как определить фазу и ноль мультиметром или индикаторной отверткой

Монтаж электропроводки в квартире — это довольно сложная работа, поэтому многие обязательно прибегают в этом случае к помощи специалиста. Но иногда приходится решать некоторые задачи электропроводки, которые не требуют особых навыков и знаний. В этом случае нецелесообразно вызывать на помощь профессионала, так как минимум это немного стыдно, а также отвлечет мастера от других важных работ.

К таким бытовым задачам относится к примеру такая — определение в розетке фазы и ноля. Для квалифицированных специалистов это обычная работа, и решение проблемы они точно найдут за пару минут.

Но вот совсем другое дело для тех, кто никогда не работал с электричеством. В этой статье мы подробно вам расскажем способы определения фазы и ноля без приборов.

Краткое содержимое статьи:

Как обозначается проводка приходящая в квартиру?

В схемах обозначение стандартное и выглядит оно следующим образом:

• PE — заземление
• N — нулевой провод
• L — фазовый провод

Стандартом также было введена цветовая расцветка проводом, и этих стандартов придерживаются во многих бытовых приборов, и это необходимо знать.

Желто-зеленый провод — заземление, синий провод — нулевой, красный или коричневый — фаза.

Не все знают чем отличается фаза от нуля, поэтому это может причинить серьезный вред здоровью. Этих правил придерживаются электрики при монтаже проводки, это не только удобство, но также это может спасти кому-то жизнь.

Очень мало розеток, на которых обозначается нулевой и фазовый контакт, поэтому нужно знать способы определения, об этом мы расскажем далее.

Индикаторная отвертка

Определить фазу и ноль индикаторной отверткой — это один из самых простых способ проверки.

Такая отвертка стоит совсем не дорого, ее можно найти как в хозяйственном, так и в строительном магазине. Чтобы обнаружить в розетке фазу следует прикоснуться подушечкой большого пальца к контакту с обратной стороны отвертки.

Затем следует вставить отвертку в отверстия розетки, если индикатор внутри загорелся, то это говорит о том, что мы обнаружили фазу. Если индикатор не загорается, то это значит мы наткнулись на нулевой провод.

В этих индикаторных отвертках в основном применяются неоновые лампочки и резистор. Также в продаже можно найти светодиодные, они могут работать без касания пальцев, так как там устанавливается батарейка.

Но мы не видим смысла переплачивать за такой вариант индикатора, и простой отвертки с неоновой лампочкой будет достаточно.

Инструкция как определить фазу и ноль используя мультиметр

Нужно установить переключать на измерение напряжения свыше 250 Вольт, если установить на меньшее значение, то нам не получится правильно определить фазу.

Далее следует зажать черный щуп между пальцев, а красным прикасаться поочередно к контактам розетки. Если вы заметите отклонение показаний, то значит вы сумели найти фазный контакт.

Заземление и ноль найти совсем не составит труда, также используем тот же прибор. Красный щуп уставите в фазовое отверстие розетки, а затем сначала черным щупом установите на другой контакт, и после этого на третий.

Обязательно запомните напряжение и в том, и в другом случае. Где напряжение будет меньше, там и есть заземление, а выше напряжение указывает на нулевой провод. Вот так можно определить фазу и ноль мультиметром.

Подручный метод определения фазы и ноля

Для осуществления данного варианта нам не понадобится абсолютно никакое дополнительной оборудование, только резистор 1 Мом и 1 клубень сырого картофеля.

У многих возможно сейчас появилось недоумение на лице, но этот способ неоднократно проверялся и он действительно работает.

Вам понадобится 2 провода длиной 1 метра, можно использовать медный 1-жильный провод для проводки.

Разрежьте картофелину пополам, один конец присоедините к водопроводной трубе, а другой воткните в картошку. Теперь возьмите другой провод и воткните в картофель на расстоянии 0.5 см от 2 провода. Другой его конец вставьте в розетку и следует подождать 2 минуты.

Фазный провод выдаст себя легко, крахмал на срезе начнет пениться. Такой способ довольно простой, поэтому его каждый сможет использовать в домашних условиях. Желаем вам успехов!

Фото инструкция, как определить фазу и ноль

Вам понравилась статья? Поделитесь 😉



Как определить фазу и ноль с помощью отвертки и мультиметра

21. 07.2019

При установке розеток, выключателей Основная проблема, с которой приходится сталкиваться, это определение фазы и нуля в электропроводке. Если для опытных электриков эта задача не представляет проблемы, то у новичков в этом вопросе есть много непонятных моментов. Поэтому необходимо понимать, как и чем можно определить фазу и ноль в розетке, каково назначение проводов разводки и можно ли обойтись без специального оборудования.

Содержание

• 1 Понятия нуля и фазы
• 2 Как определить фазу и землю с помощью отвертки
• 3 Как определить фазу и ноль мультиметром
• 4 Как определить фазу и ноль без счетчиков

Понятие фазы и нуля

Электроэнергия в дом поступает от трансформаторной подстанции, основное назначение которой преобразование высокого напряжения чаще всего в 380В. Электроэнергия подводится к дому подземным или воздушным путем на вводном распределительном щите. Затем напряжение подается на распределительный щит каждого подъезда. Только одна фаза с нулем, т.е. 220 В и защитный провод (в зависимости от схемы электропроводки).

Таким образом, проводник, обеспечивающий ток к потребителю, называется фазным проводником. Внутри трансформатора обмотки соединены в звезду с общей точкой (нейтралью), заземленной на подстанции. К нагрузке подводится отдельным проводом. Ноль, являющийся общим проводником, предназначен для обратного протекания тока к источнику питания. Кроме того, нейтральный проводник выравнивает фазное напряжение, то есть значение между нулем и фазой.

Земля, часто называемая просто землей, не подключена к напряжению. Его назначение – защита человека от воздействия электрического тока при неисправности потребителя, т. е. при возникновении пробоя на землю. Это может произойти при повреждении изоляции проводников и прикосновении к поврежденному участку корпуса прибора. Но поскольку потребители заземлены, когда на корпусе возникают опасные напряжения, заземление сближает опасный потенциал с безопасным потенциалом земли.

Как определить фазу и землю с помощью отвертки

Один из способов узнать, где фаза и ноль в розетке или кабеле питания, — использовать отвертку. Инструмент внешне похож на отвертку, но внутри у него есть специальный штекер со светодиодом. Прежде чем приступить к замеру, нужно отключить автоматический выключатель, через который напряжение подается в помещение. После этого концы проверяемых проводов необходимо зачистить, для чего необходимо снять 1,5 см изоляционного материала.

Во избежание короткого замыкания между проводами после включения автоматического выключателя их следует направить в разные стороны. Когда все приготовления произведены, необходимо включить автоматический выключатель для подачи напряжения. Чтобы понять, как найти фазу и ноль, необходимо выполнить следующие действия:

1. Зажать отвертку между двумя пальцами – Средним и большим пальцами, избегая касания оголенной части наконечника инструмента.
2. Коснитесь указательным пальцем металлического наконечника на противоположной стороне отвертки.
3. Плоским концом индикатора прикоснитесь к зачищенным проводникам один за другим.
4. При касании тестером фазы загорается светодиод. Второй провод будет соответствовать нулю. При отсутствии индикации проводник изначально будет нулевым.

Как определить фазу и ноль с помощью мультиметра

Прибор, используемый для измерения напряжения, силы тока и сопротивления, называется мультиметром. Для идентификации с его помощью фазного и нулевого проводников сначала нужно настроить прибор, для которого выбрать нужный диапазон измерения. В случае цифровых приборов установите 600, 750 или 1000″ ~V » или « ACV ».

Идентификация фаз выполняется следующим образом: Подсоедините один из щупов прибора к контакту розетки или кабеля и коснитесь рукой второго щупа. Когда на дисплее появится около 200 В, это будет означать наличие фазы. Показания могут различаться, в зависимости от отделки пола, обуви и т. д. Если прибор показывает нули или напряжения от 5 до 20 В, то контакт соответствует нулю.

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертка для определения фазы или мультиметр под рукой, но нужно разобраться какой провод чему соответствует. Поэтому следует ориентироваться на цветовую маркировку проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004. Это стандарт, которого должны придерживаться производители кабеля, а также электрики, выполняющие подключение определенной электроарматуры.

Для определения цвета провода, какой жиле он соответствует, следует соблюдать следующие маркировки:

• синий или синий – ноль;
• коричневый – фазовый;
• грунт – зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто бывают и другие цвета, такие как белый или черный, но они будут отличаться от земли и нуля. Вы можете визуально идентифицировать провода в распределительной коробке, люстре и других точках питания.

Есть еще один способ определить где фаза и ноль при отсутствии приборов. Для этого потребуется лампочка накаливания с патроном и два небольших отрезка провода. После подключения проводников к розетке можно приступать к работе. Край одного провода касается трубы системы отопления, другого провода касается проверяемых жил. Если лампа загорается в момент контакта, это говорит о наличии фазы. Труба для такого мероприятия должна быть металлической, потому что пластик не проводит ток.

Следует иметь в виду, что этот метод хоть и позволяет определить фазу и ноль, но опасен, так как велика вероятность получить удар током. Поэтому безопаснее использовать для рассматриваемых целей неоновые лампочки.

Статьи по теме:

электрика – Установлен потолочный светильник, но фазометр загорается при тестировании его корпуса, нулевая линия

Пришлось менять потолочный светильник, электропроводка (Европа, 240В) довольно старая понятия не имею, как это работает.

У старой лампы было 3 лампочки, а настенный двойной выключатель мог зажечь 2 лампочки и/или другую.

Когда я снял старую лампу, там было 3 провода. Когда я проверил каждый из них с помощью фазометра отвертки, один из проводов заставил отвертку загореться (т.е. провод был горячим), а другие – нет. Это произошло, когда выключатель был выключен, конечно. Это заставило меня щелкнуть рубильником на всю комнату, чтобы ни один провод не зажег фазометр.

Я подключил провод, который тестировался горячим, к L на схеме ниже (коричневые провода лампы), а один из других проводов – к N (синие провода лампы). Когда я нажимаю правый переключатель, лампа работает как положено.

Однако, когда я тестировал разъемы/порты L, Ground и N, когда переключатель был в положении OFF, все они вызывали загорание фазометра. Любые металлические детали на самом корпусе лампы также вызывают загорание фазомера отвертки.

Приведу ли я к пожару и/или смерти тому, кто прикоснется к лампе во время замены?

• электрика
• проводка
• светодиод
• лампа

Когда я проверил каждый из них с помощью фазометра отвертки, один из проводов зажег отвертку (т. е. провод был горячим), а другие нет.

Я предполагаю, что вы использовали один из них: Саймон А. Югстер – собственная работа, CC BY-SA 4.0

Они показывают уровни тока менее мА. Провода имеют тенденцию оставаться параллельными на некотором расстоянии, что означает наличие емкостной связи между ними. Это индуцирует в них небольшой ток, который может быть довольно высокого напряжения, но почти нулевого тока.

Чтобы доказать, что цепь обесточена, у вас есть измерение с нагрузкой на нее в таких случаях. Такой нагрузкой может быть лампочка или измерительное устройство с низким импедансом. Некоторые мультиметры имеют режим низкого импеданса, позволяющий выполнять такие измерения.

Короче говоря, вам следует выбросить отвертку с неоновым индикатором. Это почти бесполезно, а в некоторых сценариях может быть даже опасно, поскольку не обеспечивает полной изоляции между входом и выходом.

Возьмите настоящий мультиметр и измерьте фактические напряжения с нагрузкой в ​​цепи.
