как проверить оптический кабель прибором, тестирование линий

Еще лет 20 назад оптические сети были атрибутом достаточно серьезных связных организаций. Но время идет и оптика приходит если не к каждому компьютеру, то уж точно в практически каждый дом и офис. А вместе с ней — и проблемы, сильно отличающиеся от проблем «медных» сетей.
Данный прибор является одним из самых простых оптических тестеров и состоит из двух почти независимых устройств — красного лазера подсветки и измерителя уровня излучения.
Разумеется, у профессиональных прокладчиков и обслуживальщиков оптических сетей имеются (обычно имеются ;)) существенно более сложные и дорогие приборы, по сравнению с тем, о котором я хочу рассказать. Если провести аналогию, то обозреваемый прибор по функционалу похож на лампочку с батарейкой по сравнению с мультиметром. Впрочем, и лампочкой с батарейкой можно решить много задач.

Краткий и очень упрощенный ликбез по оптическим линиям связи

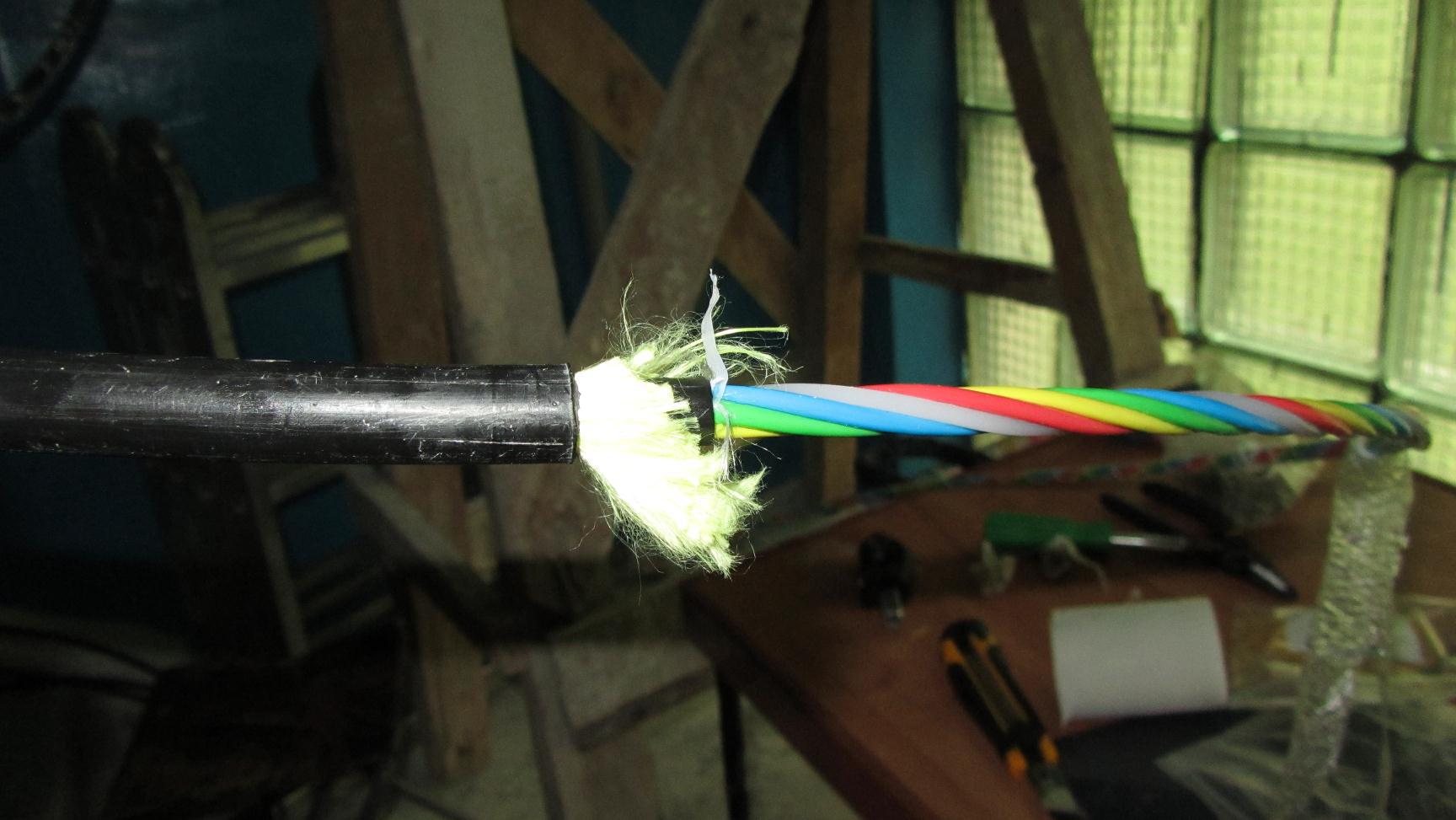

Сейчас расплодилось великое число различных оптических проводов.

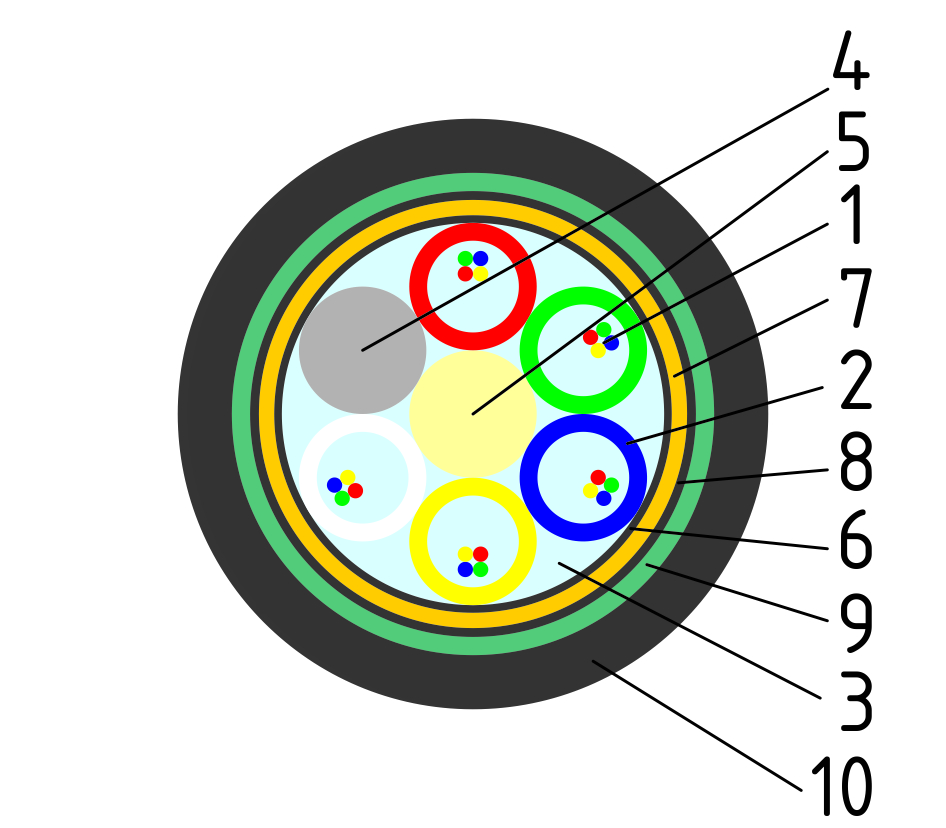

Общий принцип примерно одинаков — имеется некая прозрачная жила в оболочке, по которой распространяется свет. Материалы жилы и оболочки подобраны таким образом, что бы при распространении свет отражался от поверхности жилы внутрь жилы и не выходил наружу (по возможности). На пропускную способность и дальность канала влияет величина ослабления сигнала (из-за потерь на непрозрачность и неполного отражения) и разница в пути волны из-за множественных отражений.
Немного поясню вторую часть. Если жила достаточно толстая, то свет может разделиться на несколько пучков с чуть разными углами отражения. В результате, к приемнику эти пучки придут по немного разному пути с немного разной задержкой. Чем длиннее кабель, тем больше будет размыт импульс. Чем больше диаметр жилы, тем большая разница в пути может быть.

Если разделить по виду жилы, то распространены следующие виды кабелей:
1) Пластиковый (толстый). Жила из пластика, диаметр около миллиметра. Самый дешевый вид, минимальные требования к точности сопряжения, очень простые приемник и передатчик (обычные фото- и свето-диоды), но большие потери.

Для передачи обычно используется видимый участок спектра, красный. Типичная длина кабеля — в пределах десятка метров. Чаще всего его можно встретить в s/pdif кабеле бытовой аудиоаппаратуры. В цифровых системах связи на сегодня можно сказать и не используется. За последние лет 15 не могу припомнить хоть одно сетевое устройство с таким кабелем.

2) Мультимодовый кабель. Жила из стекла диаметров 50 мкм или (чуть более старый стандарт) — 62.5 мкм. Вместе с оболочкой — 125мкм. Иногда так и назывался: 50/125. Тут требования к точности сопряжения повыше, соответственно цельнопластиковые разъемы не годятся.
Типичная предельная длина канала — до полукилометра, скорость — до 1Гбит/с. В некоторых системах и на более короткое расстояние (внутри серверной) поддерживалась скорость 2.5 Гбит/с. С определенными ограничениями и потерей скорости можно «растянуть» на пару километров, но это уже нестандарт. Лет 15-20 назад был самым распространенным для прокладки магистралей внутри зданий (или в соседнее здание) из-за дешевизны кабеля и активного оборудования.
Для передачи обычно используется инфракрасный диапазон (850nm). Впрочем, изредка встречается использование и красных излучателей, и 1310 nm.

3) Одномодовый кабель. Похож на мультимодовый, но жила — 9мкм. Иногда называется 9/125. Требования к точности изготовления высокие, ответственные части изготавливаются из полированной керамики. Самый распространенный на текущий момент. Сейчас уже и для связи внутри здания кладут, разница в цене с мультимодом минимальна. Первоначально использовалась длина волны 1310 nm и (реже) старое оборудование на 850nm. В последнее время распространился 1550 nm.

Почему выбраны такие длины волн?
Красный — самое дешевая пара приемник/передатчик
850nm — раньше были проблемы с изготовлением излучателей на большую длину волны.
1310nm — Первое «окно» прозрачности волокна. Выше и ниже потери возрастают.
1350nm — Второе окно, причем еще лучшее, но излучатели появились позже.

Чем так хорош одномод?
Не вдаваясь в сложный и давно забытый школьный курс физики и всякие уравнения Максвелла, углы отражения дискретны, а их число конечно. И при достаточно тонкой жиле (диаметр зависит от длины волны и составляет примерно 10 лямбд) у света остается только один путь. Таким образом, световой импульс, проходя по линии связи, не разделяется на несколько пучков, только ослабляется. Качество фронта будет определяться только излучателем, линия связи (что 10м, что 100 км) не меняет фронты сигналов. Условно говоря, одномодовый кабель, давно проложенный для канала в 100 Мбит/с позволяет перейти на 10 Гбит/сек «простой» сменой активного оборудования.

Значительное влияние на «зоопарк» кабелей оказывают разъемы.
Вот три самых распространенных типа:

FC — разъем обеспечивает самую надежную фиксацию. Главным образом встречается в оптических кроссах. Ранее, практически все кроссы использовали этот тип, сейчас значительно потеснен разъемом типа SC. Правильно закрученный разъем FC очень плотно фиксируется, его можно сломать, но выдернуть не получится. Небольшой минус в том, что до закручивания нужно правильно вставить выступ на разъеме в специальный паз гнезда. Для отдельных криворуких монтажников это непосильная задача. Зато со всей дури завернуть плоскогубцами — на это дури хватает.

SC — пожалуй, сейчас это самый распространенный разъем. Легко вставляется, но выдернуть, потянув за провод, не получится. Вернее — у некоторых получается, но после этого разъем приходится менять. Для правильного извлечения нужно тянуть только за корпус разъема. Фиксация менее слабая (по сравнению с FC).

LC — младший брат SC. Он примерно вдвое меньше (центральный штырь тоже тоньше), пара таких разъемов помещается в корпус стандартного sfp-трансивера. Для многих применений раздельное использование волокон (для приема и передачи) имеет свои плюсы. Самый слабый из трех разъемов.

И, наконец, есть еще такая замечательная вещь, как тип полировки торца разъема. Их (типов) довольно много, но главное отличие проявляется между APC и всякими *PC, в частности — UPC
UPC — традиционный, с «плоской» полировкой. Типично, он вносит примерно 0.2 dB потерь и имеет уровень обратного отражения порядка -40. .50 dB.
APC — изначально был придуман для сетей кабельного телевидения и компьютерных сетей с разветвлением, где уровни сигнала не симметричны. Для уменьшения уровня отраженного сигнала торец делают под небольшим углом. За это расплачиваются увеличением потерь примерно до 0.3 dB, но уровень отраженного сигнала уменьшается еще на 10dB.

Печаль ситуации в том, что даже однократным соединением UPC и APC кабеля можно сколоть или поцарапать торцы. Обычно разъемы UPC (и совместимые с ним) окрашены в синий цвет, а разъемы APC — в зеленый. Но какой нормальный монтажник смотрит на цвета, если разъемы подходят и даже нормально фиксируются…

Разъемы и оптические кроссы. В отличие от медных проводов, гнезда на большинстве кроссов — это просто стальная втулка с точно выполненной керамической трубочкой внутри. С обоих концов во втулку завинчиваются или вставляются одинаковые вилки (но можно найти и не симметричные переходники, например FC/SC). Прецизионная керамическая трубка обеспечивает точное позиционирование центральных штырей с волокном друг напротив друга.

Для чего (мне) нужен такой прибор

Сразу скажу, что прокладкой оптики я не занимаюсь, официальные тесты с распечатками красивых графиков затухания мне не нужны. Я эксплуататор. Посему покупка каких-нибудь рефлектометров и прочих умных приборов смысла не имеет. Особенно за свои деньги.
Но вот необходимость быстро проверить работу оптики и активного оборудования периодически возникает. В основном, нужно быстро определить уровень проблемы: одно дело, когда порвали/недокрутили патчкорд, другое дело — когда сдох медиаконвертер, и совершенно отдельное, когда экскаваторщик перебил кабель на 24 жилы.
Поэтому мне, как «дилетанту широкого профиля» вполне достаточно аналога «лампочки с батарейкой».

Основные функции прибора:
1) Подсветить красным лазером жилу — можно увидеть порванный/надломленный патч-корд или определить нужную жилу в кабеле (если в кроссе под сотню выходов — найти нужный иногда не так уж просто).
2) Посмотреть примерный уровень сигнала из жилы. Но слово «измерить» я бы не стал применять.

Покупка прибора была совершена довольно спонтанно. Просто в одном магазине выбирал другие «финтифлюшки» и он случайно попался на глаза. Далее был беглый просмотр цен (чтобы не купить вдвое дороже) и клик по кнопке купить. Посему вполне возможно, что найдется и дешевле. Но если брать оффлайн, то сходные по функционалу приборы продаются в разы дороже. Возможно, они точнее измеряют мощность, но мне достаточно буквально четырех градаций: «Сигнала нет» / «сигнал еле виден» / «сигнал примерно нормален» / «кто подключил Звезду Смерти с другой стороны?» Последнее — не совсем шутка. Передатчик для 100-километрового канала может физически выжечь приемник на коротком кабеле.

У продавца было около десятка вариантов подобных приборов. Основные отличия:
1) Наличие лазера подсветки и его мощность (1 или 10 мВт)
2) Форма корпуса и что-то типа пластикового чехла.
3) Интерфейс для снятия результатов измерений.

Интервал цен — от $17 до почти $40. Чем так уж хорош самый дорогой не вполне понятно, по описанию принципиальных отличий найти не удалось.

USB-интерфейс для устройства такого уровня кажется мне совершенно бесполезной опцией.

Внешний вид пластикового чехла как-то не понравился (он еще закрывает «уши» с отверстиями, за которые очень удобно подвешивать прибор на пузо).

А вот опцию лазера на 10 мВт я решил взять, она требуется как бы не чаще, чем измеритель мощности.

Комплект прибора:

Кроме самого прибора и чехла к нему (чехол простой, по вполне годный, можно вешать на ремень) имеются два металлических переходника под разъемы типа FC и SC. Разъем под SC идет с заглушкой, FC — без заглушки. Поэтому лучше хранить с навернутым переходником на SC.

Как видно, прибор имеет два разъема: для передатчика и для приемника.

Разъем передатчика не имеет переходников для фиксации патч-кордов. Под откручивающимся колпачком (колпачок на цепочке) имеется стальная трубка с керамической ферулой (ferrule) внутри. Диаметр самый распространенный — 2.5 мм. Для тонких патч-кордов (LC и аналогичных) потребуется придумывать какой-то переходник. FC/SC нормально держатся и на трении.

Разъем приемника выполнен по-другому. Ферулу там пожалели, оставили только стальную трубку. Вероятно (т.к. прибор поддерживает мультимод) у приемного фотодиода достаточно большое отверстие и легкий люфт не влияет. Люфт действительно минимален, незначительно больше чем на нормальной керамической феруле.

Внешний вид прибора:

Прибор управляется восемью кнопками.

Две левые красные кнопки управляют излучателем — верхняя (ON/OFF) включает его, а нижняя (CW/GLINT) переключает между постоянным горением и мерцанием. Для поиска на оптическом кроссе мерцание удобнее. Частота мерцания — 2 герца.
Включение излучателя индицирует красный светодиод над экраном. В режиме мерцания диод мигает синхронно с лазером.

Следующие две кнопки управляют включением измерителя и подсветкой экрана (light). Яркость подсветки не регулируется, но она вполне комфортна.

Кнопка Auto OFF управляет функцией автоматического отключения.

Кнопка dB переключает режим отображения мощности между линейной шкалой (в ваттах) и логарифмической (в децибелах).

Кнопка Zero предназначена для калибровки ноля. Мне пока не требовалась — при вставленной заглушке на индикаторе и так ноль.

Самая правая нижняя кнопка переключает измеряемую длину волны. На излучатель она никак не влияет, это касается только приемника. Впрочем, и в приемнике не вполне понятен механизм ее действия, т.к. фотодиод один и никаких управляемых фильтров там нет. Могу предположить, что кнопка просто вводит поправку результата измерения мощности в соответствии с графиком чувствительности фотодиода к разным длинам волн. Предполагаю (проверить сейчас нет возможности), что если на вход подать сигнал с несколькими длинами волн, то прибор выдаст не мощность на выбранной длине волны, а некую взвешенную сумму. Но линии со спектральным разделением каналов «в быту» встречаются редко, и я не считаю недостатком подобное поведение для прибора такого ценового диапазона.

Расчлененка


Прибор разбирается без проблем. С обратной стороны совершенно открыто имеется 4 больших винта и два поменьше (в ушах). Плата крепится еще одним винтом и двумя небольшими защелками. Приемник и передатчик смонтированы на отдельной пластиковой вставке. Как можно заметить, и на приемник, и на передатчик идет по два провода.

Верхняя часть печатной платы:

Сверху ничего интересного нет, только экран с подсветкой, да контакты кнопок. Кнопки подсветки не имеют.

Нижняя часть печатной платы:

На плате видны следующие компоненты:
1) Контроллер дисплея (распространенный HT1621B)
2) Управляющий процессор (Atmega)
3) не распаянный задел под usb-интрефейс
4) кучка логики и операционных усилителей
5) источники питания

Управляющий процессор и контакты программирования:

Колодка внутрисхемного программирования — обычные 6 контактов, только под pogo-pin.
Между кварцем и процессом стоит восьминогий чип супервизора питания.

Дискретные компоненты (ОУ и логика):

Не могу обоснованно подтвердить полезность, но применение точных резисторов мне приятно. Монтаж вполне нормальный, похоже на промышленное производство. Если сравнить с одной из предыдущих картинок, явно видно, что дисплей впаивался вручную.

Источники питания:

Явно видны два независимых импульсных преобразователя на пятиногих микросхемах. Набор обвязки практически идентичен, только дроссель в одном из каналов значительно больше (но индуктивности совпадают). Что несколько удивило — различие в выходных фильтрах. На мощном канале сначала стоит электролит(С9), а после дросселя (L4) керамика. Во втором канале — наоборот. Причем это явно не ошибка монтажника, поскольку ширина монтажных площадок отличается.

Особо анализировать схему я не стал. Как она работает — примерно понятно из набора компонентов, а тратить время на выяснение нюансов непродуктивно. Все равно TDR здесь не просматривается, обновлений прошивки тоже не будет.

Показания при открытом разъеме (без заглушки и кабеля), 1310 nm, лазер выключен:

Прибор ловит фоновую засветку, мощность минимальна. Но все-таки фиксируется целых 6 нановатт!

В верхней строке показывается выбранная длина волны.

На следующей строке выводится уровень принимаемого сигнала в dBm (децибелы, приведенные к 1 мВт). В большинстве случаев документация на оптические модули нормирует мощность именно в dBm.
Нижняя строка переключаема — можно выбрать ватты или децибелы. Особой пользы от нижней строки нет, средняя строка вполне информативна в большинстве случаев. Фактически, это просто встроенный калькулятор из dBm в ватты/децибелы.

Зачем на экране индикатор включения подсветки (солнышко) для меня не вполне понятно — разве что для проверки на случай сгорания подсветки?

Еще на экране есть индикатор низкого заряда батарейки (справа) и индикатор автовыключения (слева).

Подключаем кабель, лазер пока не включаем:

Засветка ушла.

Лазер включен, выбрано 850 nm:

Сразу виден солидный уровень, неверную длину волны прибор игнорирует.
Прибор показывает 3 мВт, при заявленной мощности лазера в 10 мВт. Но нужно учитывать, что рабочая длина лазера (650нм) далеко за пределами измерителя (850-1600 нм). Можно только предположить, что она явно больше 1 мВт — значит, с опцией мощности лазера не обманули.

Лазер включен, выбрано 1310nm:

Физическая мощность лазера не изменилась, но в вычислителе применили другие поправочные коэффициенты и индицируемая мощность упала в разы. Вероятно, на 850nm чувствительность приемника существенно слабее и прибор вводил значительный повышающий коэффициент.

Для теста я попробовал оценить мощности двух старых медиаконвертеров при выборе разных длины волн.

Первым взят сильно б/у, но вроде бы рабочий модуль Modultech MT8110SB-11-20B с передатчиком на 1550нм:
нм dBm мкВт dB
850 1. 38 1374 71.38
980 -5.17 304 64.83
1300 -6.87 205 63.13
1310 -5.93 255 64.07
1490 -7.30 186 62.70
1550 -7.12 194 62.88
1625 -7.38 182 62.62

По документации мощность передатчика должна быть в диапазоне -8..-3 dBm. Учитывая потери на двух соединителях (около 0.5dB) — вполне вписывается, несмотря на то, что модуль сильно б/у и списан.

Вторым взят полусдохший (снят, т.к. глючил) Dlink DMC920R на 1310нм:
нм dBm мкВт dB
850 -3.79 419 66.23
980 -10.28 93.75 59.72
1300 -11.94 64 58.06
1310 -11 79.43 59
1490 -12.39 57.67 57.61
1550 -12.19 60.39 57.81
1625 -12.6 55.08 57.41

У самого Dlink в документации я не нашел выходной мощности передатчика, но внутри используется лазерный модуль LSB2-A3S-PC-N3, для которого декларирована мощность 0..-10dBm.
Замеры показали пониженную мощность передатчика — вполне возможно, что глюки именно из-за этого.

Про точность измерений сказать ничего не могу — под рукой нет эталонных приборов для проведения подробных контрольных замеров. Но разрешающая способность вполне на уровне. Результаты воспроизводимы до долей dBm, а при боковом давлении на разъем SC (не делайте так на рабочих системах!) уровень падает на 0.1-0.3 dBm.

С практической точки зрения, вполне достаточно отличать уровни положительных dBm / 0..-10 dBm / -10..-20dBm / <-20dBm.
А для выбора совпадающего комплекта или отбора «лучшего из худших» точные абсолютные значения и вовсе не обязательны, достаточно сравнения результатов.

Теперь перейдем к излучателю.
Принципиально, он не сильно отличается от лазерной указки. Но фокусирующей линзы на выходе нет, что приводит к такой картинке излучения лазера (в дырочку не заглядывать!!!):



К сожалению, фотографии совершенно не передают того, что видит глаз.

Так выглядит подсвеченный патч-корд в темноте:

Любая неоднородность в кабеле сразу видна. Некоторые случаи (типа сколов и царапин на штекере) диагностировать сложно, но заломаный кабель или порванная жила более чем видна. В подозрительных случаях можно чуть изогнуть провод.

По питанию. Как обычно в подобных устройствах, их авторы не умеют делать нормальное отключение батарейного питания, но любят ставить вместо нормального выключателя программную кнопку. В режиме сна прибор кушает 0.5 мА, на мой взгляд это много. В режиме измерений (без лазера) прибор потребляет примерно 20 мА. Подсветка добавляет еще 10 мА. Включение лазера — около 100 мА.
Если включить все, что только можно, потребление будет около 120-130 мА. Свежих батареек гарантированно хватит на рабочий день даже при практически постоянном использовании лазера.

Upd:
Для частичного устранения проблемы высасывания батарейки в «отключенном» состоянии, я «вколхозил» дополнительный выключатель.
Дополнительный выключатель расположился слева, в небольшой впадине корпуса. Так он не выходит за габариты. Для нормального размещения потребовалось сделать небольшой вырез в печатной плате:

Снаружи выглядит не очень эстетично, но ни за что не задевает:

Подводя итоги, могу сказать следующее:
Плюсы:
— Цена. За 1/10 цены прибора с хоть какими-то сертификатами — это идеальный прибор.
— Бегло сравнивал с показаниями аналогичного, но дорогого прибора (около 20КРуб) — особой разницы по показаниям не заметил (доли децибела). А в моем случае не то что доли, даже пара децибел ни на что не влияют. Рассортировать по мощности sfp-шки или медиаконвертеры на «брак»/«сойдет» безусловно позволяет.
— Питание от двух стандартных батареек AA (аккумуляторы тоже годятся, но быстрее загорается индикатор батарейки).
— Есть переходники на два самых распространенных разъема. К слову — у дорогих приборов переходника на LC тоже обычно нет в комплекте, а за отдельный переходник, например, типа Grandway LG120 оффлайновые «спекулянты» хотят примерно $20.
— Средней мощности лазер с функцией мерцания. Примерно аналогичный лазер у nag'овцев стоит в два раза дороже всего этого прибора.

Недостатки:
— Довольно большое потребление в отключенном состоянии.
— Погрешность измерений все-таки есть, точность нигде не декларируется, сертификатов нет.
— Измерителя длины кабеля, уровня отраженного излучения и других параметров нет.
— Корпус чуть грубоват и его можно было сделать меньше где-то на треть. Впрочем, у отечественного и недешевого Топаза — не лучше.
— При откинутой подставке в корпусе появляются сквозные дыры (видна плата).
— Лазер на два вывода (без встроенного датчика). Что там со стабилизацией рабочей точки — вопрос.
— Лазер работает только в режиме «красной светилки». Эталоном мощности на рабочие длины волн не является.

Но, откровенно говоря, если исключить первый пункт, то прочие недостатки я скорее придумывал, чем они есть. Учитывая цену.

что выбрать для проверки новых ВОЛС?

Модернизация базовых сетей 100/400G и подготовка к развертыванию 5G требуют качественной проверки волоконно-оптических линий связи (ВОЛС). Выбор правильных методик и подходящих приборов имеет решающее значение при тестировании оптоволокна, так как ошибки могут обойтись крайне дорого.

О каких бы современных оптических сетях ни шла речь, физическая целостность волокна и качества соединения оптических линий все еще имеют решающее значение. Модернизация существующих сетей предполагает проверку их состояния, а прокладка новых ВОЛС — контроль качества соединений. Чем выше скорости ВОЛС, тем более строгие требования к качеству их диагностики. И здесь возникает проблема выбора методики тестирования, например, всегда ли «проверка по максимуму» с применением двунаправленных тестов — лучший вариант?

Двунаправленное тестирование ВОЛС рефлектометром: панацея или новые проблемы?

Важно понимать, что оптоволоконная связь тесно связана с рефлектометрией. Без качественного рефлектометра OTDR невозможно создать надежно работающую ВОЛС. Поэтому решение проблемы сводится к правильному первоначальному выбору оборудования и определению наиболее подходящих методик тестирования.

Существует два основных метода рефлектометрии: односторонний (к одному концу линии подключается одна компенсационная катушка), двусторонний (с компенсационной катушкой на ближнем конце и такой же на дальнем).

Направление движения света может повлиять на результаты тестирования. В любом волокне существует разница коэффициентов обратного отражения и в одном направлении потери света могут быть больше.

При одностороннем тестировании OTDR можно пропустить множество аномалий. Так, места соединения волокон с разными коэффициентами отражения в одном из направлений могут компенсировать потерю тестового сигнала, а в другом — существенно его ослаблять. Кроме того, существуют мертвые зоны, в которых рефлектометр не регистрирует события.

На рисунке ниже показан пример разницы в потере уровня сигнала в зависимости от направления измерений. С одной стороны, тестирование даже показывает отрицательные потери в -0,3 дБ, что, конечно, невозможно. В данном случае наблюдается эффект усиления, связанный с разницей в коэффициенте обратного рассеяния в месте соединения двух кабелей.

Поэтому одностороннее тестирование оптических кабелей рефлектометром лучше подходит для простых тестов, например, для поиска и локализации мест разрыва, излома волокна, а также оценки общего затухания сигнала в волокне, проверки коннекторов и т. д.  В таком случае нет необходимости тратить время на двунаправленное тестирование. Главным преимуществом односторонней диагностики ВОЛС является то, что нужно выполнять всего одну процедуру инспекции и очистки оптоволокна на каждую линию. Это важно, поскольку вносимые загрязнения коннекторов могут привести к выходу из строя ВОЛС, которая до тестирования работала исправно. Иногда клиенты настаивают на двустороннем «полном тестировании», но это может быть избыточным и даже вредным решением хотя бы из-за большего риска неудачной процедуры очистки оптических разъемов.

Двунаправленная проверка оптоволокна без беготни

Односторонние тесты не подходят при прокладке новых сетей и мониторинге производительности ВОЛС. В таких случаях отраслевые стандарты требуют двунаправленной проверки оптических кабелей рефлектометром (Bi-dir OTDR) с замером сигнала с обоих концов линии. Это нужно, чтобы выявить аномалии, которые не видны при обычной односторонней рефлектометрии. Также, бывают уникальные случаи, когда в линии используются кабели с волокном разного диаметра, при этом двустороннее тестирование может оказаться полезным. Тестирование Bi-dir OTDR дает возможность усреднить параметры измерений и дать четкую оценку качества ВОЛС. В итоге можно однозначно определить, поддерживает ли тестируемая линия высокоскоростную передачу данных. Это сэкономит время и деньги, которые клиент может потерять в случае запуска неисправной кабельной системы.

Традиционная двунаправленная проверка ВОЛС предполагает сначала замер с одной стороны:



А потом тестирование оптической линии с другой стороны:

После чего определяются средние параметры. Это трудоемкая работа, требующая ручной обработки данных. Ее можно ускорить, используя одновременно два аналогичных прибора с двух сторон кабельной трассы (методика bi-directional OTDR), но это требует дополнительных расходов на оборудование.

Ещё одной из наиболее эффективных методик является тестирование оптическим рефлектометром с замкнутой цепью (loopback).  Данный метод предполагает применение рефлектометра на одном конце линии и эталонной петли оптоволокна на другом. Таким образом можно проверить две оптические линии по двум направлениям, поочередно меняя местами кабели. Это наиболее эффективный способ с точки зрения экономии средств и трудозатрат, так как требуется лишь один рефлектометр, коммутация петлёй и две компенсационные катушки.





Серьезным недостатком тестирования OTDR-loopback являются трудоемкие процессы записи и объединения данных тестирования. Зачастую ручная работа с данными приводит к ошибкам и нужны повторные тесты. Эта проблема решена в современных оптических рефлектометрах, таких как VIAVI T-BERD/MTS-4000 V2.



Платформа VIAVI T-BERD/MTS-4000 V2



Платформа обладает возможностью аппаратного расширения (через подключение сменных модулей) и большим набором программного обеспечения для автоматизации рабочих процессов. С прибором VIAVI T-BERD/MTS-4000 V2 операции при любом методе тестирование сводятся к минимуму: выбор конфигурации тестовых настроек из готового списка и запуск серии двунаправленных тестов нажатием одной кнопки. Специальные программные алгоритмы контролируют правильность тестирования. Результаты измерений можно передать в облачный сервис и получить удалённый доступ ко всем отчетам для дальнейшего анализа.

При использовании таких совершенных приборов, как VIAVI T-BERD/MTS-4000 V2, задача специалистов сводится к качественному выполнению процедур очистки загрязнений оптических коннекторов и односторонней проверке компенсационных катушек перед началом двунаправленного тестирования.

Таким образом, модульная платформа предлагает возможность выбора любой методики диагностики оптического кабеля с максимальной автоматизацией. И этот выбор можно делать исходя из потребности, а не возможностей имеющегося оборудования. В конечном счете, такой подход снижает вероятность сбоев в работе ВОЛС.



Визуализатор повреждения или лазерная указка – – Telegraph

Шкраба Устинья
Как устроен оптоволоконный кабель и как его проверить ... ↗sata кабель
Для проверки оптоволоконного кабеля собрал простой источник света-лазер из DVD-RW проигрывателя,соединил три оптоволокна в ...

11:47
Самодельная прозвонка оптоволоконного кабеля.

3:04
.К влог #5 Тестер-указка для оптических патчкордов

6:29
Лазерный фонарик- визуальный дефектоскоп оптических ...

Визуализатор повреждения или лазерная указка – в чем . ..Лазерная указка, визуализатор повреждения волокна – все эти устройства являются источниками красного ... проверка целостности кабеля патч кордов.

КАК проверить оптику ? - Оптоволокно ↗Возникает вопрос, как бы проверить кабель после демонтажа на ... Просветить специальной оптической указкой с другого конца кабеля будет виден свет (с волокна). ... Детской лазерной указкой неудобно.

Как проверить оптический кабель лазерной указкой


Красный лазер для проверки оптического кабеля 20 мВт ↗Красная лазерная указка для проверки оптического кабеля на дефекты. Благодаря видимому лазерному излучению разрыв или иные неоднородности ...

Красный лазер для проверки оптического кабеля 50 мВт ↗Мощная красная лазерная указка для проверки оптического кабеля на дефекты. Благодаря видимому лазерному излучению разрыв или иные . ..

Оптоволокно. Как проверить работоспособность ...
С обеих сторон разварен в оптические кроссы. ... Кабель после прокладки фирма-подрядчик просветила приборами , все в норме. ... Из подручных можете только фонариком или лазерной указкой посветить в ...

Прозвонка оптоволокна - izmer ↗Выбор ОВ из пучка с помощью лазерных светодиодов видимого диапазона. ... Примеры цветовой маркировки оптических волокон есть в теме Цветовой счёт ... и могут быть изготовлены из лазерной указки китайского производства. ... тестер целостности оптоволоконного кабеля (оптического волокна),

Тестер оптоволокна: как проверить оптический кабель ...
Обзор прибора для проверки оптических линий. Тестирование модуля ... Принципиально, он не сильно отличается от лазерной указки.

Tag: TvXBlGHTwEDABGvS

Тестирование волоконно-оптических каналов СКС - Новости Nag.ru

Потребность в быстрой передаче больших объемов данных привела к росту популярнос­ти высокоскоростных сетей Gigabit Ethernet и их распространению в LAN-сетях. В активном сете­вом оборудовании 1 и 10 Gigabit Ethernet, включая маршрутизаторы и коммутаторы, в качестве источников излучения используются не светодиоды, а лазерные диоды.

Какой источник излучения должен использоваться в измери­тельном оборудовании, когда для передачи данных используются и светодиоды, и лазе­ры? Рассмотрим этот вопрос подробнее.

В высокоскоростных сетях на основе одномодового волокна применяются полупроводнико­вые лазеры различных конструкций. В LAN-сетях обычно используют лазеры Фабри-Пе­ро, излучающие на длине волны 1310 или 1550 нм. Для измерения потерь оптического сигнала в одномодовом волокне следует ис­пользовать приборы с аналогичными лазерны­ми источниками излучения. В этом случае ха­рактеристики источника излучения, используе­мого в тестирующем оборудовании, будут сов­падать с характеристиками реального источ­ника излучения, используемого в активном се­тевом оборудовании, а измеренная величина потерь будет очень близка к реальной величи­не потерь сигнала при работе сети.

С тестированием кабельной инфраструкту­ры сетей на основе многомодового волокна ситуация несколько сложнее. В таких сетях могут применяться как светодиодные, так и лазерные источники излучения. В активном сетевом оборудовании, рас­считанном на 10- и 100-мегабитный Ethernet, применяются светодиоды. В то же время для передачи данных со скоростью 1 и 10 Гбит/с нужны лазерные источники оп­тического сигнала. Наиболее часто для пе­редачи данных по многомодовому волокну используются VCSEL-лазеры (Vertical Cavity Surface Emitting Laser, лазер поверхностного излучения с вертикальным резонатором). Лазеры VCSEL излучают на длине волны 850 нм, они пригодны для высокоскорост­ной передачи данных и стоят значительно дешевле лазеров Фабри-Перо. Хотя рабочие длины волн светодиодов и VCSEL-лазеров совпадают, пространствен­ные характеристики их излучения значитель­но отличаются (также отличаются и спект­ральные характеристики). На практике это означает, что они обес­печивают разные условия ввода излучения в волокно. Светодиод сравнительно равномер­но заполняет излучением всю сердцевину и угло­вую апертуру многомодового волокна. Лазе­ры VCSEL излучают узконаправленным пучком с меньшей расходимостью и более высокой яркостью. Пучок излучения сосредоточен бли­же к центру волокна, его интенсивность быстро уменьшается по мере удаления от центра; внешняя часть сердцевины волокна, прилегающая к его оболочке, практически не освещается (т.е. лазером в многомодовом волокне возбуждается малая группа мод). Разные условия ввода светового пучка приводят к разной ве­личине измеренного значения затухания. Как правило, затухание, измеренное с использова­нием светодиода, выше изме­ренного с использованием VCSEL-лазеров. Этот фактор способен повлиять на заключение о работоспособности сети в условиях, когда к допустимому оптическому бюджету потерь предъявляются жесткие требования.



При сертификации ВОЛС стандарты TIA и ISO требуют проверки полярности волокон и изме­рения величины потерь сигнала в каждом волокне на двух стандартных длинах волн (гори­зонтальную разводку длиной до 100 м доста­точно протестировать на одной длине волны.) Стандарт TIA-568-B.1 ссылается на стандарт TIA 526-14 "Измерение потерь оптической мощности в кабелях на основе многомодового волокна" (Optical Loss Measurement of Installed Multimode Fiber Cable Plant), OFSTP-14. В приложении А к последнему стандарту дается определение CPR-источника излу­чения.

Coupled-power ratio (CPR) - это качественное из­мерение, которое обычно используется для описа­ния распределения мощности оптического сигна­ла по модам (Mode-Power Distribution (MPD)) при его распространении в многомодовом кабеле.  CPR - это отношение полной мощности на выходе из многомодового кабеля к мощности сигнала на выходе одномодового кабеля, который подключен к многомодовому кабелю. В русском языке пока нет устоявшегося тер­мина для CPR.

В стандарте опи­сан метод измерения CPR-источников сигна­ла, а сами источники разделены в зависимос­ти от величины CPR на пять категорий (по возрастанию CPR) - с 1-й по 5-ю. Как прави­ло, светодиоды относятся к источникам излу­чения категории 1, а лазеры Фабри-Перо - к источникам категории 5. Источникам излуче­ния посвящен раздел 3 стандарта TIA-526-14. В отношении выбора источника излучения в тестовом оборудовании стандарт дает сле­дующую рекомендацию:

"Если в соответствующем документе тип источника не оговорен особо, следует пользоваться источниками излучения категории 1, что должно быть отражено в отчете согласно пункту 7.1.3. При использовании источников категории 1 измеренные значения затуха­ния максимальны и представляют наиболее пессимистичные результаты". Промышленные стандарты на структуриро­ванные кабельные системы описывают и определяют только тип кабеля. В них не делается никаких предположений относительно способа его подключения и прокладки. Как уже было сказано, в кабеле на основе многомодового волокна затуха­ние сигнала максимально для светодиодных источников (категория 1). Поэтому, если на процедуры сертификации и измерения ве­личины затухания не наложены ограниче­ния на применение тех или иных источников излучения, рекомендуется использовать светодиодные источники в целях получения самых пессимистичных оценок. Однако в большинстве случаев владелец сети знает и представляет, для каких приложений создается кабельная инфраструктура. Напри­мер, если требуется поддержка работы Gigabit Ethernet, то измерения величины потерь лучше проводить с использованием тех же источников излучения, что будут работать в дальнейшем в активном сетевом оборудовании (маршрутиза­торах, коммутаторах, серверах и т.п.). В слу­чае Gigabit Ethernet их можно использовать в том случае, если существует не­обходимая информация о буду­щем использовании сети. И главное, если тестирование про­ведено с использованием источни­ка, не относящегося к категории 1, то это должно быть специально оговорено в соответствующей до­кументации .

В спецификациях приложений всег­да имеются в виду соединения "точ­ка-точка", которые в TIA и ISO на­зываются "каналами". Если кабель устанавливается или тестируется по сегментам, то для обеспечения нор­мальной работоспособности прило­жений нужно позаботиться о том, чтобы суммарные потери и длина волокна в каждом канале не превышали максимально допустимого значения.

Далее, в таблице 4, приведены сведения о максимальной рекомендуемой длине кабеля и максимально допустимых потерях сигнала для различных приложений. Наиболее стро­гие требования предъявляются к высокопроиз­водительным гигабитным се­тям. Ограничения на потери сигнала в техноло­гии Gigabit Ethernet близки к установленным в стандартах TIA и ISO значениям потерь для структурированных кабельных систем. Требования, предъявляемые ранними сете­выми технологиями на величину потерь, значительно мягче. Физическая среда пере­дачи данных не будет отрицательно сказы­ваться на производительности приложений, пока требования приложений не превосхо­дят спецификаций стандартов TIA и ISO.

Таблица 4 Требования приложений с учетом типа волокна и источника излучения

Приложение

Источник излучения

Длина волны излучения, нм

Максимальная длина канала, м

Макси-мальные потери, дБ







62,5 мкм | 50 мкм

62,5 мкм

50 мкм

10Base-FL

Светодиод

850

2000

12,5

7,8

100Base-FX

Светодиод

1300

2000

11

6,3

ATM 155

Светодиод

1300

2000

10

5,3

ATM 155

Лазер

850

100

7,2

7,2

ATM 622

Светодиод

1300

500

6,0

6,0

ATM 622

Лазер

850

300

4,0

4,0

1000Base-SX

Лазер

850

220-275(*) /500-550 (*)

2,38

3,56

1000Base-LX

Лазер

1300

550

2,35

2,35

*- максимальная длина кабеля зависит от пропускной способнос­ти, минимальное значение приведено для кабеля с низкой пропу­скной способностью (160 МГцхкм)



После того, как кабель проложен и полностью выполнена коммутация оптических волокон кабеля, наступает время тестирования. Каждую оптоволоконную кабельную систему необходимо проверить на наличие обрыва или замкнутых участков. ВОЛС необходимо проверить на наличие сквозных потерь сигнала и, при необходимости, устранить неисправности. На ВОЛС внешней прокладки возможно дополнительное тестирование в отдельности мест сращивания оптоволоконного кабеля при помощи оптического рефлектометра. Это единственный способ, при помощи которого можно убедиться в исправности каждого из участков сети. Если вы являетесь пользователем сети, вы наверняка захотите проверить оптический бюджет, так как именно этот показатель подскажет вам, все ли в порядке с ВОЛС.

Вам понадобится несколько специальных инструментов и приспособлений для проведения тестирования волоконно-оптических кабелей.

Итак, приступаем к работе

Даже если вы квалифицированный инсталлятор (или монтажник), проверьте, не забыли ли вы о том, что работать следует с исправным инструментом и тестовым оборудованием.

Вам понадобятся:

· Измеритель оптической мощности - тестовый прибор или диагностический комплект для проведения измерений оптических потерь с необходимыми для тестирования кабельной системы разъёмами и адаптерами.

· Набор оптоволоконных кабелей для выполнения калибровки, того же типа, что и используются в тестируемой кабельной системе, а также соответствующие адаптеры, включая адаптеры смешанного типа, если в них есть необходимость.

· Прибор для определения повреждений оптоволокна, или прибор для локализации видимых неисправностей в ВОЛС.

· Очищающие средства – салфетки из нетканого полотна (или специальные без ворса) и чистый изопропиловый спирт.

· Оптический рефлектометр (OTDR) с измерительной катушкой и оптическим шнуром для наружных работ.

Своим тестовым оборудованием нужно уметь пользоваться

Прежде, чем приниматься за дело, соберите все свои инструменты и убедитесь, что они исправны, а вы и ваши монтажники знаете, как с ними обращаться. Трудно работать результативно, если с монтажной площадки приходится часто звонить по мобильному телефону производителю тестового оборудования и спрашивать его совета. Заранее опробуйте все оборудование в действии в офисе до того, как выехать на объект для проведения тестирования. Протестируйте с его помощью коммутационный оптический шнур, который будете использовать для калибровки методом тестирования оптической мощности излучения в одну сторону, чтобы убедиться, что все шнуры в порядке. Если ваш измерительный прибор имеет функцию встроенной памяти для записи показаний, удостоверьтесь, что знаете, как ею пользоваться. Если есть возможность настроить эту функцию в соответствии с личными установками, выясните это до начала производства работ на объекте. Таким образом, вы, возможно, сэкономите массу времени, а время на монтажном участке - это деньги!

Желательно заранее подробно изучить ту конфигурацию сети, которую вы тестируете

Убедитесь, что у вас есть схема сети (ВОЛС) или кабельный журнал для каждого оптического волокна, которое нужно протестировать. До того, как приступить к работам на объекте, подготовьте сводную таблицу всех кабелей и оптических волокон и распечатайте себе экземпляр для записи результатов тестирования. Данные тестов можно записывать либо вручную, либо ваш измерительный прибор, при наличии в нем соответствующей функции, сохранит тестовые показания во встроенной памяти или на внешнюю карту памяти, откуда, по возвращении в офис, их можно будет распечатать или перенести в рабочий компьютер.

Не забывайте об индивидуальных средствах защиты! Пользуйтесь защитными очками. Берегите глаза при работе с источником оптического сигнала LASER или VCSEL.

Источники оптического сигнала тестового оборудования, как правило, слишком маломощные, чтобы вызвать какое-либо повреждение глаз. Тем не менее, все же стоит проверить оптические разъемы измерителем оптической мощности излучения до того, как заглядывать в них. Некоторые телекоммуникационные сети, использующие технологию спектрального уплотнения (DWDM) и системы кабельного телевидения (CATV) используют одномодовые источники сигнала, обладающие высокой мощностью, следовательно, они могут быть потенциально опасными.

Тестирование оптического волокна (ВОЛС) можно разделить на три основных этапа, каждый из которых мы рассмотрим в отдельности:

  • Визуальная проверка целостности и тестирование коннекторов;
  • Тестирование на наличие потерь;
  • Тестирование сети.

Рассмотрим первый этап: визуальную проверку целостности.

Проверка целостности позволяет убедиться, что оптические волокна ВОЛС не повреждены, и проследить соединение оптических волокон от одного до другого через большое количество промежуточных соединений. Для этой цели рекомендуется использовать прибор видимого излучения: "оптоволоконный трассировщик" или "портативный прибор для визуального обнаружения неисправностей". Монтажники очень часто называют его просто "фонариком". Действительно, выглядит он как карманный фонарик или похожий на ручку инструмент со светодиодом или полупроводниковым лазером, который подсоединяется к оптоволоконному разъему. Для тестирования подключите кабель к устройству визуального обнаружения неисправностей и посмотрите на другой конец кабеля, видимое излучение должно проходить вдоль всей сердцевины оптоволокна. Если этого нет, проверьте еще раз все промежуточные соединения для обнаружения повреждённого участка кабеля.

Одним из способов сэкономить время и деньги - проведение тестирования оптоволоконного кабеля на катушке (бобине) до момента его прокладки. Здесь, как правило, выполняется проверка целостности оптических волокон после транспортировки катушки на место будущей установки. Внимательно ищите видимые следы повреждений. Это могут быть поцарапанные или сломанные ребра катушки, перегибы кабеля и т.п. В процессе тестирования возникает необходимость сопряжения прибора визуального обнаружения неисправности с тестируемым кабелем. Это возможно при помощи адаптера голого волокна. Подключая кабели к коммутационным панелям, используйте прибор визуального обнаружения неисправности, чтобы выбрать для каждого соединения только два волокна.

Визуальное определение места повреждения

В мощной модификации прибора визуального обнаружения неисправности, который так же помогает находить повреждения, используется лазер. Красное излучение лазера обладает достаточной мощностью, чтобы показать места повреждения волокна или большие потери в коннекторах. Фактически, вы можете увидеть затухание яркого красного излучения даже через большое количество жёлтых или оранжевых защитных оболочек оптоволоконного симплексного кабеля, за исключением чёрных или серых оболочек. Можно использовать этот прибор для оптимизации процесса механического сращивания волокон или в процессе оконцевания кабеля методом сращивания с предварительной полировкой. На самом деле, о возможности высокопродуктивного соединения волокон одним из выше указанных способов без использования "оптоволоконного трассировщика", даже не думайте.

Визуальная проверка оптических коннекторов

Оптоволоконные микроскопы используются для проверки качества оконцевания оптических кабелей с помощью оптических разъемов и для диагностики возможных проблем. При качественно выполненном соединении конец оптического волокна будет отполирован и проверка волокна не покажет никаких признаков возможных трещин, сколов или мест, где волокно будет вылезать из керамического наконечника, или будет не доходить до его края.

Кратность увеличения микроскопа при проверке оптических разъемов может варьироваться в пределах от 100 до 400 раз, но рекомендуется использовать среднее увеличение. Лучшие микроскопы позволяют нам проверить коннектор под разными углами, либо с помощью наклона коннектора, либо при помощи изменения угла подсветки, что помогает получить чёткую картину происходящего. Проверьте, чтобы микроскоп был снабжён простым в использовании адаптером, с помощью которого можно подсоединить микроскоп к коннектору.

И не забудьте заранее удостовериться, что в оптическом кабеле отсутствует излучение, перед тем как выполнить визуальную проверку посредством микроскопа – это защитит ваши глаза!

Хорошие результаты проверки целостности оптических волокон и оптических шнуров дает простой в использовании прибор VFL (Visual FaultLocator) – прибор визуального обнаружения неисправностей в оптоволокне. Его иногда называют "оптическим фонариком". Длина волны оптического излучения VFL представляет собой видимый человеческому глазу спектр излучения, воспринимаемый, как красный свет. Нажав кнопку подсветки оптоволокна на приборе, можно определить неисправность по преломленному оптическому излучению, выходящему за пределы оптической жилы в оптическую оболочку. В месте излома оптоволокна или обрыва, свечение в виде красного цвета будет очень заметным даже невооруженным глазом.


VFL (Visual Fault Locator) – прибор визуального обнаружения неисправностей в оптоволокне

Оптическая мощность – мощность или потери ("абсолютное" против "относительного")

Практически каждое измерение в оптоволоконной технике связано с понятием оптической мощности. Мощность оптического сигнала на выходе источника или сигнала на приёмной стороне является "абсолютной" величиной, поскольку измеряется фактическая мощность сигнала. Потери оптического сигнала являются "относительной" величиной, так как в этом случае измеряется разница между мощностью потерь в компонентах оптического канала: кабеле или коннекторе, и мощностью, которая передаётся через сам кабель. Эта разница называется оптическими потерями и определяет производительность оптоволокна, коннекторов, сплайсов и т.д.

Измерение оптической мощности излучения

Мощность излучения в оптоволоконных системах играет ту же роль, что и напряжение в электрических цепях, то есть, лежит в основе их работы. Важно, чтобы мощность излучения была достаточной, но не избыточной и чрезмерной. Если мощности не хватает, то оптический приемник не сможет распознать сигнал на фоне шумов и помех. Слишком большая оптическая мощность перегружает приёмник и также вызывает ошибки передачи.

Для измерения мощности оптического излучения потребуется только измеритель мощности (большинство моделей укомплектовано адаптером, который совместим с тестируемым оптическим разъемом).. Помните, что параметры измерения оптической мощности в приборе должны быть откалиброваны. Требуемый диапазон обычно измеряется в дБм, в некоторых случаях в микроваттах, но не в децибелах дБ, так как этот параметр является относительным и применяется только для тестирования потерь сигнала на заданной длине волны, соответствующей используемому источнику оптического сигнала. Следуйте инструкциям по настройке и эксплуатации, приложенным к тестовому оборудованию (и не затягивайте с калибровкой и испытанием оборудования до момента, когда уже нужно приступать к работам на объекте)!

Для определения оптической мощности подсоедините ваттметр к тому волокну, по которому передается исходный сигнал, который вы хотите измерить.  Тестирование оптической мощности излучения на входе можно произвести на приёмной стороне при помощи эталонного оптического шнура (проверенного и исправного), подключенного к оптическому передатчику, выступающему в качестве "источника оптического сигнала". Включите передатчик/источник сигнала и откалибруйте мощность, которую фиксирует ваттметр. Сравните полученное значение показателя со значением, указанным в спецификации для данной оптической системы, и убедитесь, что эта мощность достаточна, но не превышает необходимого уровня.

Хорошие результаты на практике дает применение измерительных тестеров-квалификаторов локальных вычислительных сетей, совмещающих одновременно сразу несколько функций. Так, можно использовать измерительный тестер-квалификатор SIGNALTEK II FO производства IDEALIndustries (CША), позволяющий выполнить измерения как оптической мощности излучения для многомодового и одномодового волокон в оптическом кабеле на длинах волн 850 нм и 13ХХ нм, так и проверить прохождение сигнала в медножильной ЛВС по протоколу 1000BASE-T на гигабитной скорости.


Тестирование оптической мощности излучения тестером IDEAL SIGNALTEK II FO

Тестирование потерь оптического сигнала

Тестирование потерь оптического сигнала заключается в выявлении разницы между уровнем мощности, поступающим в оптоволокно со стороны передатчика и уровнем на выходе из волокна на приёмной стороне. Для определения потерь измеряют суммарные потери оптической мощности в кабеле, включая оптические разъемы, места сращивания и т.д. при помощи источника оптического сигнала и измерителя оптической мощности (ваттметра), подсоединив тестируемый кабель к эталонному образцу.

Дополнительно, кроме ваттметра нам понадобится тестовый источник оптического излучения. Источник должен соответствовать типу тестируемого оптического волокна (светодиод или лазер) и требуемой длине волны (850, 1300, 1310 и 1550 нм). Будьте внимательны, читайте инструкцию, прилагаемую к тестовому оборудованию!

Дополнительно, в зависимости от теста, который вы собираетесь выполнить, необходимо иметь один или два эталонных оптических коммутационных шнура. От их качества будет напрямую зависеть точность проведенных вами измерений. Всегда проверяйте эталонные оптические коммутационные шнуры до момента начала тестирования при помощи однонаправленного измерения потерь, описанного далее, чтобы убедиться в их абсолютной исправности.

Далее, необходимо выставить эталонную мощность оптического сигнала для измерения потерь, откалибровав прибор на значение 0 дБм. Без правильно установленной эталонной мощности, проведение измерений потерь сигнала не представляется возможным!

Выполните очистку оптических разъемов изопропиловым спиртом и проконтролируйте их чистоту при помощи оптического микроскопа или оптическим видео зондом. Согласно ISO/IEC 14763-3, использование оптических разъемов с загрязнением поверхности более 25% (даже если эти разъемы используются впервые) запрещено. Оптические разъемы необходимо очистить от пыли и грязи, а если это не поможет, заполировать до их полной очистки. После этого настройте измерительное оборудование следующим образом:

Приведите в действие источник оптического излучения и выберите длину волны, которая подходит для тестирования данного оптоволокна. Включите измеритель оптической мощности, выберите размерность "дБм" или "дБ", диапазон и требуемую длину волны. Измерьте показание уровня мощности. Это значение будет эталонным показателем мощности для всех производимых вами измерений. Если ваш измеритель оптической мощности имеет функцию "обнуления", установите это показание прибора за "эталонный ноль". Теперь повторное включение/выключение измерительного прибора недопустимо, так как это собьет уже установленные эталонные значения и всю описанную процедуру калибровки придется повторять заново.

Иногда в справочной литературе и руководствах по эксплуатации приводится способ настройки эталонного уровня мощности для определения потерь оптического сигнала по двум кабелям: пусковому и тестируемому, подключаемым к измерительному адаптеру или даже по трем эталонным кабелям. Этот способ приемлем для некоторых тестов и, более того, обязателен, если оптические разъемы на вашем тестовом оборудовании не соответствуют разъемам на тестируемой кабельной системе. Полученные, таким образом, эталонные значения будут занижены на уровень потерь эталонных кабелей при последующем обнулении потерь (когда вы устанавливаете потери в 0 дБ). Кроме того, если в пусковом кабеле или приемном есть дефекты, использование обоих кабелей для определения эталонных значений мощности скроет этот факт. Следовательно, вы можете начать тестирование с неисправными пусковыми кабелями, что исказит результаты всех производимых вами измерений. Спецификация EIA/TIA 568 C потребует применения одного эталонного кабеля, в то время как OFSTP-14 допускает оба вышеперечисленных способа.

Тестирование на наличие потерь сигнала

Уровень потерь сигнала измеряют двумя методами: односторонним и двусторонним измерением потерь. Для измерения методом одностороннего измерения потерь используется только пусковой кабель, в то время как метод двухстороннего измерения потерь дополнен ещё и приемным кабелем, который подключается к измерителю на приемной стороне.

При работе по методу одностороннего измерения, тестируемый кабель подключают к эталонному пусковому кабелю и прибором измеряют мощность сигнала на его приемном конце. Таким образом, выясняют потери сигнала в оптическом разъеме, который сопряжён с пусковым кабелем (первом оптическом разъеме после прибора в схеме измерения). Данный способ описан в FOTP-171. Для проверки коннектора на другом конце схемы просто подключите кабель с другой стороны.

Тестирование по методу двустороннего измерения потерь предполагает, что тестируемый кабель подключается с обеих сторон схемы измерений к двум эталонным кабелям, один из которых подключен к источнику сигнала, а другой – к измерительному прибору. Так определяется уровень потерь сигнала в оптических разъемах на обоих концах оптического кабеля и, дополнительно, потери в кабеле или кабелях, расположенных между ними. Этот способ отмечен в OFSTP-14 в качестве основного теста на измерение потерь сигнала в уже установленных кабельных системах.

Какое затухание вы должны получить при тестировании кабеля?

Несмотря на то, что в этом вопросе трудно делать общие рекомендации, вот некоторые из них:

  • На каждом коннекторе потеря мощности сигнала может составлять 0. 5 дБ (максимум - 0.75 дБ).
  • На каждом механическом сростке не более 0.3 дБ.
  • Для многомодового волокна, потеря сигнала составляет 3,5 дБ/км, при длине волны 850 нм, и 1,5 дБ/км при длине волны 1300 нм.
  • Для одномодового волокна потеря сигнала составляет 1 дБ/км при длине волны 1310 нм и 1550 нм (оптоволокно G.652 A и B) и 0.4 дБ/км на километр (оптоволокно G.652 С и D).

Формально, потери на участке ВОЛС приблизительно можно вычислить по следующей формуле:

(0.5 дБ X число оптических разъемов) + (0.2 дБ x количество сростков) + затухание сигнала в оптическом кабеле на данной длине волны х длину кабеля в (км).

Советы по устранению неисправностей

Если вы обнаружили большие потери сигнала в кабеле, обязательно переподключите его в противоположном направлении и проверьте его по методу одностороннего измерения потерь. Поскольку в этом методе потери измеряются только в оптическом разъеме на одном конце кабеля, вы самостоятельно сможете локализовать местонахождение проблемного оптического разъема. Это будет оптический разъем кабеля, подключенный к пусковому кабелю, при помощи которого выполняется тестирование.

Причина возникновения больших потерь, выявленных с помощью метода двустороннего измерения потерь, должна быть локализована посредством повторного тестирования по методу одностороннего измерения потерь с дальнейшим подключением кабеля в обратном направлении для определения, является ли оптический разъем на конце кабеля источником этих потерь. Если потери сигнала будут такими же, вам необходимо проверить каждый сегмент кабеля в отдельности, или использовать оптический рефлектометр.

Если вы не можете определить наличие оптического излечения в кабеле (в случае очень больших потерь) при проверке кабеля с помощью оптического трассировщика, то вероятнее всего причиной потерь является один из оптических разъемов. В этой ситуации у вас всего несколько вариантов возможных действий. Наилучшим решением будет локализация проблемного участка кабеля и удаление оптического разъема на одном из его концов. Скорее всего, выбранный вами оптический разъем и был главным источником больших потерь сигнала (ваши шансы 50 на 50).

Тестирование при помощи оптического рефлектометра

Как было нами сказано ранее, оптические рефлектометры используются для проверки состояния оптических кабелей и каналов ВОЛС в месте сращивания оптоволокна. Рефлектометры с успехом могут применяться для поиска неисправностей ВОЛС. Несколько слов уделим тому, каким образом рефлектометр может применяться при тестировании и устранении неисправностей кабеля.


Типичная рефлектограмма

На экране рефлектометра отображается много различной информации. Угол наклона рефлектограммы показывает степень затухания волокна и может быть откалиброван на рефлектометре в дБ/км. Для измерения затухания в оптическом волокне, нам потребуется кабель достаточно большой длины без искажений сигнала на обоих его концах для того, чтобы избежать перегрузки приёмника оптического рефлектометра, вызванного большим отражением сигнала. Если оптическое волокно обладает нелинейностью на одном из концов, особенно рядом с "событием", вызывающим отражение, пропустите эту секцию волокна при подсчете потерь.

Оптические разъемы и места сращивания в терминологии рефлектометрии называются "событиями". Они оба показывают потерю сигнала, но оптические разъемы и механические соединители (сплайсы) порождают отражающий всплеск. Следовательно, вы можете отличить их от мест сварки оптических волокон, которые этого всплеска не вызывают. Кроме того, высота такого всплеска показывает величину отражения оптического сигнала во время данного "события", за исключением случаев, когда оно настолько велико, что перегружает приёмник рефлектометра.


 Динамический диапазон рефлектометра и типичные события

Также оптические рефлектометры могут обнаруживать дефекты кабеля до момента или в процессе инсталляции. Если волокно было повреждено, то его длина, определённая с помощью рефлектометра, окажется существенно меньше всей длины оптического кабеля, а место скола волокна будет видно на рефлектограмме как место сращивания с высокими потерями. Если на кабель была оказана чрезмерная нагрузка, вызванная превышением допустимого радиуса изгиба или просто недопустимым изгибом, то рефлектометр определит это событие просто как кабельный сросток в недопустимом месте.

Ограничения на применение рефлектометрии

Ограниченная способность рефлектометра по дальности измерений, делает его использование весьма затруднительным в локальных вычислительных сетях (ЛВС) или структурированных кабельных системах (СКС), где оптические кабели обычно имеют длину в несколько сотен метров. Рефлектометр имеет ограниченное функционирование при работе с кабелями коротких длин в ЛВС и с большой вероятностью покажет "призрачный" сигнал (сигнал многократного отражения), отраженный от оптического разъема ближнего конца, чем способен достаточно просто ввести пользователя рефлектометра в недоумение.

Есть несколько правил, которые сделают применение рефлектометра более простым и понятным. Всегда используйте длинный пусковой кабель, который позволит рефлектометру стабилизироваться после стартового импульса. Этот кабель является эталонным для тестирования оптоволоконного участка после первого оптического разъема, который необходимо проверить. Для лучшего анализа, всегда начинайте проверку рефлектометром с установки наименьшей длительности импульса и используйте пусковой кабель (нормализующую катушку), длина которого превышает длину оптического кабеля, который вы тестируете, как минимум, в два раза. Сделайте стартовую трассировку, и вы увидите, какие параметры необходимо изменить, чтобы получить хорошие результаты.


Нормализующая катушка

Самое главное, никогда не идите по легкому пути, просто подсоединив рефлектометр к измеряемой ВОЛС и нажав кнопку "автоматическое тестирование")! Подобные случаи, зачастую, могут привести к поломке оборудования и потере значительной части финансовых средств. Если вы самостоятельно выполнили установку должным образом, то сможете попробовать запустить автоматическое тестирование и посмотреть, дает ли рефлектометр адекватные результаты, но никогда не используйте его "вслепую".

Поиск и определение неисправностей

Возможно, что в какой-то момент потребуется выявить и устранить неполадки в структурированной кабельной системе. Если вы используете критически важное сетевое приложение или ваша сеть состоит из очень большого числа кабелей, надо быть готовым сделать это самостоятельно. Если вы планируете заняться поиском неисправностей самостоятельно, то имейте под рукой исправное и готовое к работе необходимое оборудование: дополнительные кабели, механические соединители оптических волокон (сплайсы), оптические разъемы для быстрого оконцевания оптических волокон и т.д., а также измерительное оборудование и, конечно, надежного помощника, который умеет с ним обращаться.

Невозможно преувеличить важность наличия хорошей кабельной документации на СКС. Если не иметь представления, куда идут кабели, какова их длина и результаты тестирования оптической мощности излучения, то работа может застопориться с самого начала. Также вам понадобятся инструменты для диагностики неисправностей и их ликвидации, оборудование, включая портативный сварочный аппарат для сварки оптических волокон или несколько механических сплайсов, а также запасные кабели. Другими словами, когда вы прокладываете оптический кабель, поберегите остатки для восстановительных работ!

Первое, что следует выяснить – где именно возникла проблема: в оптическом кабеле или в оборудовании, использующем эти кабели. При помощи простого измерителя оптической мощности излучения протестируйте источник на возможность передачи сигнала, а приёмник – на возможность его приема. С помощью оптического трассировщика проверьте целостность оптоволокна. Если неполадки обнаружатся в кабельной системе, то для их дальнейшей локализации используйте оптический рефлектор.

Возможно, что указанные нами методы и средства смогут быть вам полезными в нелегком труде по эксплуатации ВОЛС, СКС и ЛВС. Безусловно, все вышеперечисленное не является панацеей в вопросе ликвидации всех возможных неисправностей в оптических кабельных системах. Но, практика покажет, ведь она – критерий истины!



Чрезвычайная близость спецификаций Gigabit Ethernet к требованиям стандартов TIA и ISO может служить дополнительным аргу­ментом в пользу тестирования ВОК на основе многомодового ОВ с использованием VCSEL-лазеров. Например, пользователь может за­казать прокладку оптимизиро­ванного под лазер волокна для того, чтобы в дальнейшем мож­но было перейти на стандарт 1 или 10 Gigabit Ethernet. Если ка­налы передачи данных будут сертифицированы на соответ­ствие стандартам ТIA и ISO с ис­пользованием лазерных источ­ников излучения VCSEL, полу­ченные данные не будут соот­ветствовать наихудшим услови­ям эксплуатации. Однако пер­воначальная установка обору­дования 100 Мбит/с в такие ли­нии не вызовет никаких проб­лем, так как допустимый уро­вень потерь в 100-мегабитных системах существенно выше. Гораздо важнее при прокладке сети будет убедиться в том, что в будущем сеть можно будет перевести на стандарт Gigabit Ethernet, и что в сети выполнены все требования этого стандарта, предъявляемые к длине кабель­ного соединения и величине затухания.

Евгений Запорощенко, к.т.н., доцент, xdw.ru

УМНЫЕ РЕФЛЕКТОМЕТРЫ



Оптический рефлектометр FOD-733X -ПРОСТОЕ РЕШЕНИЕ для СЛОЖНЫХ ЗАДАЧ .
Оптимизирован для PON-сетей (FOD-7335/7337/7339).
Все измерения производятся нажатием одной кнопки.

Предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений и неоднородностей на коротких и средних волоконно-оптических линиях.

ПРЕИМУЩЕСТВА :

  • ТОЧНОСТЬ и ПРОИЗВОДИТЕЛЬНОСТЬ: недостижимый для других рефлектометров уровень точности и производительности пр поиске событий, благодаря многоимпульсному режиму и собственной операционной системе.
  • ВСЕ-в-ОДНОМ: динамический диапазон до 37дБ, короткие мертвые зоны, работает сразу на нескольких длительностях импульса, что позволяет находить и оценивать даже самые сложнорасположенные события, находящиеся на небольшом расстоянии друг от друга и от начала трассы
  • СКОРОСТЬ: благодаря режиму измерения на нескольких длительностях импульса двухволновое тестирование занимает до 10 раз меньше времени по сравнению с традиционными рефлектометрами
  • УДОБСТВО: позволяют начинающим и опытным специалистам быстро и надежно устранять неполадки в оптических сетях или произвести паспортизацию вновь установленных или отремонтированных сетей. Используя инновационный режим многоимпульсного сканирования, рефлектометр быстро и точно обнаруживает, идентифицирует и измеряет параметры сетевых компонентов и брак. После установки стандартных или пользовательских критериев сеть отображается в виде иконок с помощью интуитивно понятного графического представления.
  • РЕНТАБЕЛЬНОСТЬ: автоматизирует, сокращает время тестирования и упрощает интерпретацию результатов, повышает эффективность и снижает стоимость тестирования. Результаты могут храниться как во внутренней памяти, так и на внешних носителях. Доступ к внутренней памяти легко получить через USB. Благодаря дополнительному контролю разъемов, встроенному источнику излучения, измерителю мощности и VFL, FOD-733x предлагает комплексное решение, гарантируя, что у техников есть все необходимое для поиска и решения проблем оптической сети.
  • КОМПАКТНОСТЬ: разработан для использования в полевых условиях, прочный, легкий, мощный.

    Подробнее... .

    Google+
  • Визуализатор повреждения или лазерная указка – в чем разница?

    1. Главная

    Лазерная указка, визуализатор повреждения волокна – все эти устройства являются источниками красного света, потому как имеют длину волны излучения 630нм – 650нм. Вместе с тем, не каждое из этих устройств может использоваться для работы с оптическим волокном. Почему? Все дело в фокусировке излучения.

    Лазерная указка формирует четкую точку на удаленном объекте, к примеру на экране проектора. Визуализатор повреждения же фокусирует все излучение таким образом, чтобы ввести его в сердцевину оптического волокна диаметром 9 – 62,5 мкм. Если попробовать светить визуализатором повреждения на стену – мы получим большое размытое пятно. Причем, если источник удален от объекта освещения на расстояние 1м, то диаметр пятна будет около 20см.

    В противном случае, если попытаться использовать лазерную указку в качестве визуализатора повреждений волокна, в последнее будет введено очень малое количество сигнала. Мощности этого сигнала будет недостаточно не только для идентификации макро изгиба, но и идентификация волокна на расстоянии более нескольких метров.

    К большому сожалению, многие интернет провайдеры оба этих устройства называют “лазерными указками”, чем иногда пользуются недобросовестные производители и поставщики.

    К примеру, автору приходилось встречать источник красного света с универсальным адаптером 2,5 мм но с фокусировкой на удаленном объекте. В результате, свет введенный в метровый патч корд таким источником был еле заметен на его выходе. Следует заметить, что такая ситуация наблюдалась на одномодовом патч корде. Если применить этот источник для работы с многомодовым волокном, результаты будут несколько лучше, за счет большего диаметра сердцевины (сердцевина многомодового волокна может быть 50мкм или 62,5мкм). Однако желаемого результата все равно достигнуть не удастся.

    Визуализатор повреждения – это профессиональный прибор для визуализации повреждений оптического волокна. В отличии от систем передачи информации, которые работают в невидимом (инфракрасном диапазоне: 850нм, 1300нм, 1310нм, 1490нм, 1550нм) визуализатор излучает видимые длины волн в красном диапазоне. Чаще всего это 630нм или 650нм. Это позволяет оператору визуально определить место, где из оптического волокна выходит часть сигнала. Выходящий свет можно зафиксировать только на голом волокне (250мкм), волокне в буфере 900мкм и патч кордах в оболочке 2-3 мм. Поэтому основным предназначением визуализаторов повреждений волокна являются:

    • идентификация волокон в муфтах и на кроссе (или “прозвонка”)

    • проверка целостности кабеля патч кордов

    • проверка целостности коннекторов

    • локализация макро изгибов в сплайс кассетах

    ​Для визуализатора повреждений неважен тип оптического волокна, он будет работать одинаково хорошо и на одномодовых и на многомодовых ВОЛС. Принципиальной разницы между рабочими длинами волн 630нм и 650нм тоже нет. Наиболее важным параметром визуализаторов повреждений является мощность излучения. На рынке присутствует масса устройств с выходной мощностью от 1мВт до 30 мВт. Чем больше мощность излучателя, тем большее расстояние может преодолеть свет и тем опаснее он для человеческого глаза. Именно по этой причине все Европейские и Американские производители не выпускают визуализаторов повреждения с мощностью более 0дБм (1мВт).

    СМОТРИТЕ ТАКЖЕ:

    Подписаться на рассылку статей


    3 мифа об оптоволокне в квартире

    Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

    Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

    Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

    С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

    Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

    На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

    У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

    Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

    Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

    В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

    Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

    Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

    На самом деле вы и так выходите в интернет через оптоволоконный кабель.

    Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

    Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

    Так что же выбрать?

    Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

    Как проверить оптоволоконные кабели и разъемы на целостность

    1. Дом
    2. Учебный центр
    3. Уголок с инструкциями
    4. Как проверить целостность волоконной оптики

    Автор: Кристина Хансен

    Перед установкой оптоволоконной сети одним из наиболее важных шагов, которые вы можете предпринять для обеспечения правильной передачи данных, является проверка ваших кабелей и разъемов на целостность .Это руководство поможет вам узнать, подходят ли ваши оптоволоконные кабели и разъемы для передачи, всего за несколько простых шагов.

    STEP 1

    Присоедините оптоволоконный индикатор или визуальный локатор неисправностей к разъему тестируемого кабеля

    STEP 2

    Подайте световой сигнал в кабель . При этом внимательно следите за другим концом кабеля.Если свет обнаруживается в сердцевине волокна, это означает, что в волокне нет разрывов и что ваш кабель пригоден для использования.

    STEP 3

    С помощью оптоволоконного микроскопа осмотрите концы волокон разъемов, чтобы убедиться, что они гладко отполированы и способны обеспечить эффективное соединение и передачу.

    © 2021 CableOrganizer.com, LLC. Воспроизведение этой статьи частично или полностью без письменного разрешения CableOrganizer запрещено.com.

    Используйте свой смартфон в качестве оптоволоконного тестера

    В большинстве случаев инструмент, используемый в качестве оптоволоконного тестера, представляет собой либо набор для проверки оптических потерь (OLTS), визуальный локатор неисправностей, либо устройство более высокого уровня, такое как оптический таймер. доменный рефлектометр (OTDR). Но согласно «технической теме», недавно опубликованной на веб-сайте Fiber Optic Association, смартфон в вашем кармане может выступать в роли тестера оптоволокна, в крайнем случае и для определенных функций.

    Крис Хиллер из JATC по звуку и коммуникациям Северной Калифорнии дал подсказку FOA. По словам Хиллиера, «датчик изображения камеры вашего мобильного телефона может считывать инфракрасный свет. Он использует эту технологию, чтобы делать снимки в ночное время. В области усовершенствованного звука и видеонаблюдения они использовали камеру смартфона для устранения проблем с ИК-связью.

    Он также пояснил, что человеческий глаз не может видеть инфракрасный (ИК) свет, излучаемый, например, пультом дистанционного управления.Когда такое устройство не работает должным образом, мы должны предположить, что либо батареи разрядились, либо ИК-порт пульта дистанционного управления или приемник не работают должным образом. Теперь, отмечает он, вы можете использовать камеру на своем смартфоне, чтобы увидеть ИК-свет, излучаемый передатчиком. Для этого выполните следующие действия.

    1. Включите функцию камеры телефона.
    2. Направьте его на пульт дистанционного управления.
    3. Нажмите любую кнопку на пульте дистанционного управления.
    4. ИК-свет будет отображаться на экране камеры.

    Отлично - работает на пульте. Как это относится к тестированию оптоволокна? Далее Хиллиер объясняет: «Вы следуете тем же принципам. Допустим, вы хотели проверить, был ли подан напряжение на оптоволоконный порт. Вы можете использовать карту, которая должна через несколько секунд показать вам, горячий порт или нет. Или, вы можете подключить измеритель мощности, который может оказаться у вас под рукой или не найти его карту.Просто вытащите смартфон, включите камеру и держите его над портом.Если жарко, вы увидите голубовато-белую точку в переборке волокна ».

    Изображение внизу этого экрана, предоставленное Крисом Хиллиером и также доступное для просмотра на веб-сайте FOA, показывает такую ​​голубовато-белую точку в оптоволоконная перегородка на 850 нм.

    Хиллиер говорит, что он обнаружил, что его телефон с камерой очень чувствителен на длине волны 850 нм, но менее чувствителен на длине волны 1300 нм (как и все полупроводниковые детекторы, отмечает он). «Наш телефон все еще мог видеть источники с длиной волны 1300 нм. на уровне -20 дБм, что делает его очень полезным даже для светодиодных источников и, конечно же, идеально подходит для лазеров », - заключил он.

    Ознакомьтесь с этим техническим разделом и другой информацией на веб-сайте FOA.

    Как проверить подключение к Интернету по оптоволоконному кабелю

    Если вы полагаетесь на подключение к Интернету по оптоволоконному кабелю для вашего дома или бизнеса, бывают случаи, когда вы потенциально испытываете трудности с поддержанием соединения или даже полностью теряете соединение. Когда это происходит, вы можете предпринять шаги, чтобы проверить подключение к Интернету по оптоволоконному кабелю, чтобы попытаться выяснить, в чем проблема с вашим компьютером.

    Но прежде чем вы потратите время на проверку оптоволоконного подключения к Интернету, лучше всего начать проверку подключения к Интернету по оптоволоконному кабелю, взглянув на свой модем и маршрутизатор. Попробуйте перезагрузить их, чтобы увидеть, решит ли это проблему и восстановит ли соединение. Если это не помогло, теперь вы можете приступить к тестированию подключения, но прежде чем приступить к тестированию, сертифицированный техник по оптоволоконной связи от Fiber Optic Association Cebu рекомендует вам изучить оборудование, необходимое для тестирования, и узнать о нем. сначала оптические потери и их механизмы.

    Оборудование для тестирования оптоволокна

    Чтобы проверить подключение к Интернету по оптоволоконному кабелю, существуют специальные инструменты, которые помогут вам точно измерить потери мощности и выявить проблемы, найти обрывы и потери на изгибах, измерить длину и целостность кабеля и многое другое. Вот следующие инструменты, которые вам понадобятся при выполнении теста при проверке оптоволоконного кабеля.

    Источник и измеритель мощности используются для проверки источника света для волоконно-оптической линии и мощности для определения наличия потерь в оптоволокне.Когда вы включаете эти два инструмента, измеритель мощности должен быть настроен на одинаковую длину волны источника света и должен быть размещен на приемном конце кабеля, а измеритель источника он должен быть подключен к передающему концу кабеля.

    Это инструмент, который выполняет фактический тест на оптические потери. Он определяет разницу между мощностью, поступающей в кабель на передающем конце, и количеством света, выходящего на приемном конце кабеля.

    Этот инструмент представляет собой источник видимого лазерного света, который используется для проверки целостности, обнаружения разрывов, плохих механических стыков и поврежденных разъемов в оптоволоконных кабелях.Визуальные локаторы неисправностей являются отличным помощником техников по оптоволоконной связи при заделке механических стыков или предварительно отполированных разъемов, где утечка света свидетельствует о плохом скалывании волокна или другом перекосе.

    Fiber Optic Tracer - это инструмент, содержащий светодиодный источник, который подключается к оптическому разъему. Используя тестовый кабель, вы можете определить количество света, проходящего через оптоволокно. Если нет никаких признаков света, вам нужно вернуться к разъему, чтобы найти проблему.

    Этот инструмент также известен как эталонный тестовый кабель. Это инструмент, который вы использовали, чтобы определить, связана ли проблема с самим кабелем или с разъемами в конфигурации.

    Потеря оптического волокна

    Волоконно-оптический кабель обеспечивает подключение к Интернету посредством передачи световых импульсов через оптические волокна, и количество света, которое достигает соединения, определяет эффективность подключения к Интернету. Когда количество световых импульсов, передаваемых при передаче, недостаточно, это называется оптическими потерями.А вот механизмы потерь в оптическом волокне:

    Поглощение

    Поглощение равномерное. Он поглощает такое же количество и ту же долю света на той же длине волны. А поглощение световой энергии из-за нагрева ионных примесей приводит к затемнению света на конце волокна. Вот два типа поглощения:

    • Внутреннее поглощение: Это поглощение вызвано взаимодействием распространяющейся световой волны с одним или несколькими компонентами стекловолокна.
    • Внешнее поглощение : Это результат присутствия ионов переходных металлов, таких как железо, хром, кобальт, медь и ион ОН, из воды, растворенной в стекле.

    Рассеяние

    Этот тип потерь возникает, когда волна взаимодействует с частицей таким образом, чтобы уносить энергию из направленной распространяющейся волны и передавать ее в других направлениях. Свет направлен в другом направлении. Есть два основных типа рассеяния: линейное рассеяние и нелинейное рассеяние.

    • Линейное рассеяние: Это рассеяние вызвано мелкомасштабными неоднородностями, возникающими в процессе изготовления волокна.
    • Нелинейное рассеяние: Это реакция стеклянных волокон на оптическую интенсивность света, вызванную колебаниями кристаллической решетки.

    Гибка

    Потери, возникающие при изгибе оптического волокна, называются потерями на изгибе, и существует два типа изгиба.

    • Макроскопический изгиб: Изгиб всего волокна, которое подвергается изгибам, что приводит к тому, что определенные моды не отражаются, следовательно, вызывает потери в оболочке.
    • Микроскопический изгиб: Изгиб, при котором свет отражается под углами, когда нет дальнейшего отражения.

    Тестирование волокна на оптические потери

    Чтобы узнать, насколько эффективны ваши оптоволоконные кабели для передачи, вам необходимо проверить каждый из них на предмет оптических потерь. Как уже упоминалось выше, термин «оптические потери» описывает разницу между количеством света, отправляемого на передающий конец оптоволоконного кабеля, и количеством света, успешно прошедшего на приемный конец кабеля.При тестировании оптических потерь в оптоволокне вам необходимо будет подключиться к тестируемому источнику для обеспечения стандарта оптического света, а также к пусковому кабелю для калибровки. Вот базовое руководство, охватывающее основные этапы тестирования оптических потерь.

    Шаг 1: Подключите тестовый кабель к эталонному кабелю.

    Шаг 2: Подключите тестовый источник к передающему концу тестового кабеля, затем

    Шаг 3: Подключите имеющийся у вас измеритель мощности к принимающему концу эталонного кабеля.

    Шаг 4: Используя тестовый источник, отправьте световой сигнал на тестовый кабель.

    Шаг 5: Затем на приемном конце эталонного кабеля проверьте и снимите показания сигнальной лампы с помощью измерителя мощности.

    Общие испытания

    Если вы хотите провести тестирование самостоятельно, не забудьте провести общий поиск неисправностей, независимо от того, насколько они незначительны. А теперь давайте перейдем к тому, как проверить подключение к Интернету по оптоволоконному кабелю, выполнив следующие действия.

    Шаг 1: Проверьте внешнюю линию на наличие разрывов на внешней стороне здания, потому что она может быть легко повреждена внешними элементами, вызывающими неисправность оптоволоконного соединения. Убедитесь, что в каждой точке нет повреждений, и внимательно осмотрите каждую точку, где кабель входит в здание.

    Шаг 2: Проверьте внутреннюю конфигурацию, чтобы убедиться в отсутствии нагрузки на оптоволоконные кабели внутри здания. Более того, вы должны убедиться, что все подключения к устройствам, работающим в сети, защищены, потому что иногда соединение теряется без вашего ведома, что вызывает проблемы с подключением к Интернету.

    Шаг 3: Выполните осмотр внутреннего кабеля, чтобы убедиться, что на нем нет аномальных изгибов, которые могут препятствовать передаче оптоволоконного света на приемный конец кабеля. Следите за тем, чтобы кабель не изгибался, так как оптоволокно защищено от поломки внутри кабеля.

    Если вы полностью выполнили проверку и проверку, но по-прежнему испытываете проблемы, вы можете обратиться к своему интернет-провайдеру, чтобы узнать, есть ли какие-либо проблемы на его стороне.Бывают случаи, когда интернет-провайдеры испытывают проблемы с подключением из-за больших объемов трафика, неисправности оборудования или, возможно, внешние провода и соединение повреждены из-за ненастной погоды или с тех пор они были повреждены, что также непреднамеренно влияет на ваш Интернет.

    Но если вы не можете связаться со своим интернет-провайдером, вы можете связаться с нами, Fiber Optic Association Cebu. В нашей ассоциации много экспертов, фактически, мы состоят из аккредитованных техников по оптоволоконной связи, которые хорошо знают, как проверить подключение к Интернету по оптоволоконному кабелю.Мы также предлагаем отремонтировать оптоволоконные кабели вашего дома или офиса и снова подключить вас к Интернету. Кроме того, если вы хотите узнать о волоконной оптике и стать профессионалом, мы настоятельно рекомендуем нашим клиентам пройти обучение техников по волоконной оптике, чтобы, когда придет время, когда вы снова столкнетесь с той же проблемой, вы могли решить ее самостоятельно. .

    Волоконно-оптические тестеры | Fluke Networks

    Узнайте о тестерах оптоволокна

    Тестирование оптоволокна

    Волоконно-оптические кабели - это ядро ​​сегодняшних сетей передачи данных.Оптическое волокно является преобладающим типом среды передачи данных для критически важных каналов центров обработки данных, магистральной сети внутри зданий и на больших расстояниях для сетей университетского городка. Поскольку требования к скорости и пропускной способности сети увеличиваются, ограничения по расстоянию и потерям уменьшаются, что делает сертификационные испытания оптоволоконных кабелей более важными, чем когда-либо.

    Проверка оптоволоконного кабеля на предмет потери света

    На протяжении десятилетий волоконная оптика проверялась и очищалась, чтобы обеспечить надлежащее прохождение света. Хотя проверка оптоволокна и очистка оптоволоконных разъемов не новость, она приобретает все большее значение, поскольку линии связи со все более высокими скоростями передачи данных приводят к снижению бюджета потерь.С меньшим допуском на общие потери света ослабление через адаптеры должно быть ниже, чем когда-либо прежде. Это может быть достигнуто путем надлежащего осмотра и очистки оптоволоконных кабелей при их установке, при перемещении или изменении.

    Есть два типа проблем, которые вызывают потери, когда свет выходит с одной торцевой поверхности и попадает внутрь адаптера с другой: загрязнение и повреждение.

    Пыль, масла и гель, блокирующий воду, являются распространенными формами загрязнения торца оптоволоконного соединителя.Простое прикосновение к наконечнику немедленно приведет к отложению масла на торце и вызовет неприемлемое затухание после выполнения соединения. Пыль и мелкие статически заряженные частицы плавают по воздуху и могут попасть на любой оголенный конец. Это может быть особенно актуально для объектов, находящихся в стадии строительства или ремонта. В новых установках буферный гель и вытяжная смазка могут легко попасть на торцевую поверхность.

    Повреждение оптоволоконного кабеля проявляется в виде царапины, ямки, трещины или скола. Эти дефекты торцевой поверхности могут быть результатом плохой заделки или сопряженного загрязнения.Решение сначала сопрягать каждое соединение, а затем проверять только те, которые выходят из строя, - рискованный подход, поскольку физический контакт сопряженных загрязнителей может привести к необратимому повреждению. Это необратимое повреждение потребует более дорогостоящего и трудоемкого повторного прерывания или замены прерванных каналов.

    С первых дней прокладки волоконно-оптических кабелей настольные стереомикроскопы использовались для проверки торцевых поверхностей волоконно-оптических кабелей. Со временем были разработаны портативные микроскопы меньшего размера, позволяющие легко тестировать оптоволоконный кабель.Микроскопы можно разделить на две основные группы: оптические и видео. Оптические микроскопы включают линзу объектива и линзу окуляра, чтобы вы могли видеть торец прямо через устройство. Видеомикроскопы включают в себя оптический зонд и дисплей для просмотра изображения зонда. Зонды спроектированы так, чтобы быть небольшими, чтобы они могли достигать портов в труднодоступных местах. Экраны позволяют расширять изображения для облегчения идентификации загрязнителей и повреждений. Поскольку торцевая поверхность просматривается на экране, а не напрямую, датчики сводят к минимуму вероятность попадания вредного лазерного излучения в глаз человека.Fluke Networks предлагает широкий выбор оптоволоконных микроскопов от простых до профессиональных.

    Очистка оптоволоконных кабелей

    Поскольку очистка была частью технического обслуживания оптоволоконного кабеля в течение многих лет, у большинства людей есть свои собственные подходы к очистке торцевых поверхностей, включая некоторые неоптимальные подходы, такие как продувка оптоволоконного кабеля сжатым воздухом или использование изопропилового спирта (IPA). Специфические для волокна растворители превосходно растворяют практически любые загрязнения, скрывающиеся на торце волокна, и имеют заданную скорость испарения, которая дает им время действовать, но исчезает перед спариванием.Самые основные используемые инструменты - это салфетки и тампоны, используемые для очистки патч-кордов и внутренних портов соответственно. В удобные комплекты для чистки оптоволокна входят все растворители и чистящее оборудование, необходимое для точной очистки торцевых поверхностей.

    Тестирование волоконной оптики: устранение неисправностей, проверка и сертификация

    Тестеры оптоволоконных сетей включают инструменты и оборудование для выполнения основных проверок и очистки, основных средств диагностики и проверки, тестеры сертификации и расширенные тестеры OTDR для поиска и устранения неисправностей и анализа существующих волоконно-оптических кабелей.

    Для простого поиска и устранения неисправностей оптоволоконных кабелей и проверки тестеров решения для источников света и измерителей мощности SimpliFiber Pro работают вместе для измерения потерь в многомодовом и одномодовом оптоволокне. Этот инструмент для поиска и устранения неисправностей оптоволоконного кабеля имеет встроенное хранилище результатов и автоматическую синхронизацию длины волны, что экономит время и предотвращает ошибки.

    Автоматизированный калькулятор волокна SYSTIMAX

    Сертификация новых оптоволоконных кабелей в соответствии со стандартами IEEE, TIA / EIA или ISO / IEC необходима для того, чтобы гарантировать, что канал будет работать в предполагаемом приложении.Полная сертификация оптоволоконных кабелей состоит из двух частей; Уровень 1 или базовый режим тестирования и Уровень 2 или расширенный режим тестирования. Сертификация волоконно-оптических кабелей уровня 1 выполняется с помощью измерителя мощности и источника света или набора для проверки оптических потерь, такого как CertiFiber Pro, для измерения абсолютных потерь в линии и сравнения их с предельными значениями стандарта. Сертификацию оптоволоконных кабелей уровня 2 и устранение неисправностей можно выполнять с помощью рефлектометра OTDR, такого как OptiFiber Pro OTDR.

    Для сертификации волоконно-оптических кабельных линий требуется правильное испытательное оборудование, подробные знания стандартов установки и применения, а также способность документировать результаты тестирования.CertiFiber ™ Pro - это портативный оптоволоконный сертификационный тестер, который быстро и легко сертифицирует многомодовые и одномодовые сети. Одна кнопка измеряет длину волокна и оптические потери в двух волокнах на двух длинах волн, вычисляет бюджет оптических потерь, сравнивает результаты с выбранным отраслевым стандартом и обеспечивает мгновенную индикацию PASS или FAIL. Результаты тестирования оптоволоконного сертификатора можно легко сохранить и управлять ими с помощью прилагаемого программного обеспечения LinkWare.

    Сертификация волоконно-оптического кабеля уровня 2 добавляет использование OTDR к тестированию потерь, чтобы гарантировать качество отдельных компонентов установленного канала.Узнайте больше об рефлектометрах и сертификации оптоволокна второго уровня здесь.

    Fluke Networks - лидер на рынке оборудования для тестирования оптоволоконных сетей предприятий, предлагающий широкий спектр надежных оптоволоконных тестеров для проверки, очистки, проверки, сертификации и устранения неисправностей в волоконно-оптических кабельных сетях.

    Свяжитесь с нами

    США / Канада: 1-800-283-5853
    Международный: 1-425-446-4519
    [электронная почта защищена]
    Программа обслуживания и поддержки Gold

    Устранение неисправностей оптоволокна | Журнал для подрядчиков по электротехнике

    Оптоволоконный кабель, который вы только что проложили, не прошел проверку.Что ты будешь делать дальше? Как найти проблему и исправить ее - быстро? К счастью, оптоволокно легко установить, и опытные установщики обычно обнаруживают, что около 95 процентов всех устанавливаемых оптоволоконных кабелей проходят испытания. Но даже у лучших установщиков иногда возникают проблемы, и поиск причины иногда может быть легким, а иногда и запутанным. Давайте посмотрим на некоторые распространенные проблемы и их вероятные причины.

    Нет света

    Чаще всего это не проблема волокна или кабеля, а просто проблема идентификации, когда вы не имеете дело с одним и тем же волокном на обоих концах.Поскольку в кабелях может быть много волокон, а цветовую кодировку иногда трудно увидеть, нет ничего необычного в том, что два специалиста работают над каждым концом кабеля, подключенного к разным волокнам.

    Решение состоит в том, чтобы использовать источник видимого света, также называемый трассировщиком волокна или визуальным локатором неисправностей, для идентификации волокна, которое будет протестировано следующим. Недорогой оптоволоконный индикатор окупится в кратчайшие сроки, так как он также является тестером целостности, подтверждающим, что волокно способно передавать свет.

    Иногда действительно возникает неисправность волокна.Если визуальный индикатор не проходит через волокно, у вас есть несколько возможных проблем. Во-первых, убедитесь, что проблема связана только с этим волокном, а не со всем кабелем. Используйте видимый индикатор волокна для проверки других волокон. Если ни один из них не подходит, лучше спланировать протягивание нового кабеля.

    Если только одно волокно не пропускает свет, скорее всего, неисправен разъем. Диагностировать неисправный может быть проблемой. Проверьте волокно на конце наконечника соединителя с помощью микроскопа, ища грязь, трещины в волокне или действительно плохую полировку.Если оба соединительных наконечника выглядят нормально, проблема внутренняя.

    Если у вас нет визуального локатора неисправностей или OTDR (оптического рефлектометра во временной области), лучше всего подбросить монетку, чтобы решить, какой разъем следует повторно определить первым. Неправильное предположение означает повторное определение обоих концов, но визуальный локатор неисправностей (VFL) может помочь найти неисправный разъем. Он использует ярко-красный лазер, подключенный к волокну. Для устранения неполадок подключите подозрительный разъем к VFL и посмотрите на его заднюю часть. Если видно много красного света, разъем неисправен и его необходимо заменить.Если вы посмотрите с другого конца и увидите, что свет выходит только из волокна, это означает, что разъем исправен. Если весь наконечник светится - это плохо.

    Рефлектометры

    могут определить неисправный разъем, если кабель достаточно длинный. Используйте длинный пусковой кабель и самую короткую длительность импульса для максимального разрешения. Еще одна хитрость - подключить дальний конец к заведомо исправному оптоволокну, что позволяет тестировать оба разъема одновременно.

    Как VFL, так и OTDR могут обнаруживать поврежденные волокна, но долговечность оптоволоконного кабеля делает это менее вероятным.Если разрыв находится рядом с концом кабеля, часто в зачищенной части распределительного или незакрепленного кабеля, используйте VFL, поскольку он будет слишком близко к концу кабеля, чтобы рефлектометр мог решить проблему.

    Высокие убытки

    Иногда проблема заключается в том, что волокно пропускает свет, но потери слишком велики. Возможные проблемы аналогичны ситуациям, описанным выше, и процессы устранения неполадок такие же.

    Если все волокна демонстрируют высокие потери, возможно, кабель был перенапряжен во время установки или имел перегиб.Испытание на потери напряжения на двух длинах волн: 850 и 1300 нм для многомодового волокна и 1310 и 1550 нм для одномодового волокна. Волокно, находящееся под напряжением, демонстрирует значительно более высокие потери на более высоких длинах волн, а не меньшие потери, как можно было бы ожидать из технических характеристик волокна.

    Например, если многомодовое волокно не показывает меньшие потери на 1300 нм, чем 850, проблема возникает из-за напряжения. Возможно, удастся проверить трассу волокна и снять напряжение, обычно это резкий изгиб, и потери вернутся к норме.Если напряжение не может быть устранено, вероятно, кабель поврежден и нуждается в замене. Предварительная проверка с помощью OTDR является разумным, чтобы убедиться, что проблема в самом кабеле.

    Слово предупреждения

    Иногда кабели повреждаются при транспортировке. Когда вы получаете кабель на рабочем месте, внимательно осмотрите его на предмет видимых повреждений, прежде чем принимать его. Если он показывает признаки повреждения, проверьте его перед приемкой с помощью набора для проверки потерь или OTDR. Даже если он выглядит нормально, на всякий случай проверьте целостность с помощью визуального индикатора, прежде чем втягивать его. EC

    HAYES - писатель и инструктор VDV, президент Ассоциации волоконной оптики. Найдите его на сайте www.JimHayes.com.

    Устранение неполадок оптоволоконных подключений: проверка оптоволоконного кабеля для подключения к Интернету

    Проверьте подключение к Интернету по оптоволоконному кабелю

    Если у вас есть подключение к Интернету по оптоволоконному кабелю, существует ряд проблем, которые могут привести к прерывистому или прерыванию подключения к Интернету.Когда дело доходит до оптоволоконных кабелей, одной из основных проблем могут быть оптические потери. В этом случае возникает необходимость протестировать оптоволоконные кабели, обеспечивающие ваше соединение.

    Прежде чем тратить время на проверку оптоволоконного соединения, убедитесь, что модем вашего ПК работает правильно, а также маршрутизатор и подключения к телевизору. Если эти компоненты работают правильно, перейдите к проверке оптоволоконного кабеля.

    Волоконно-оптический кабель обеспечивает подключение к Интернету посредством передачи световых импульсов по оптоволоконным кабелям.Количество света, которое достигает соединения, определяет эффективность подключения к Интернету. Когда количество передаваемых световых импульсов недостаточно, это называется оптическими потерями. Если у вас нет опыта в подключении кабелей, перед продолжением можно проконсультироваться со специалистом или попросить его провести для вас оптоволоконный тест. Тем не менее, для тех, кто занимается своими руками, вот базовый обзор того, что происходит при проверке подключения оптоволоконного кабеля.

    Оборудование для тестирования оптоволокна

    Если вы собираетесь проводить тестирование самостоятельно, вам понадобятся специальные инструменты для проведения теста на оптоволоконном оборудовании.

    • Источник и измеритель мощности: Этот инструмент проверяет источник света для оптоволоконной линии и мощность, чтобы вы могли определить, есть ли потери в оптоволокне. Когда вы включаете эти два инструмента, измеритель мощности должен быть настроен на одинаковую длину волны источника света и размещен на приемном конце кабеля. Измеритель-источник должен быть подключен к передающему концу кабеля.
    • Optical Test Tool: Этот инструмент выполняет фактический тест на оптические потери, который определяет разницу между мощностью, поступающей в кабель на передающем конце, и количеством света, выходящего на приемном конце кабеля.
    • Волоконно-оптический индикатор: Инструмент для отслеживания волоконно-оптического кабеля содержит светодиодный источник, который подключается к оптоволоконному разъему. Затем вы используете тестовый кабель, чтобы определить количество света, проходящего через оптоволокно. Если нет никаких признаков света, вы вернетесь к разъему, чтобы найти проблему.
    • Тестовый кабель: Тестовый кабель также известен как эталонный тестовый кабель, который вы используете, чтобы определить, связана ли проблема с самим кабелем или с разъемами в конфигурации.

    Чтобы предоставить вам краткую информацию о процессе тестирования, он включает в себя тестирование установленного кабеля путем отслеживания волокон, чтобы определить, не было ли сломано какое-либо из волокон. Если кабель работает нормально, проверьте разъемы на наличие проблем, связанных с внешними или внутренними повреждениями.

    После завершения тестирования вы можете выполнить тест для измерения оптической мощности, который покажет вам, обеспечивает ли оптоволоконное оборудование оптимальное соединение.Вы также можете протестировать сеть, чтобы увидеть, есть ли какие-либо проблемы с аппаратными устройствами, подключенными к сетевой конфигурации.

    Общие испытания

    Не забудьте провести поиск общих неисправностей, независимо от того, насколько они незначительны. Иногда возникают проблемы, вызванные проблемами, которые видны вашему глазу и связаны с внешними компонентами системы оптоволоконного кабеля.

    Внешняя линия, которая входит в здание, может быть легко повреждена внешними элементами, которые могут вызвать неисправность оптоволоконного соединения.Проверьте внешнюю линию на наличие разрывов на внешней стороне кабеля или любых внешних предметов, которые могут оказывать давление на линию. Осмотрите точку входа кабеля в здание, чтобы убедиться в отсутствии повреждений в точке входа.

    Проверьте внутреннюю конфигурацию, чтобы убедиться в отсутствии нагрузки на оптоволоконные кабели внутри здания. Кроме того, вы должны убедиться, что все подключения к устройствам, работающим в сети, защищены. Иногда соединение может обрываться без вашего ведома и вызывать проблемы с подключением к Интернету.

    Выполните осмотр внутреннего кабеля, чтобы убедиться, что в нем нет аномальных изгибов, которые могут препятствовать передаче оптоволоконного света к принимающему концу кабеля. Сохранение кабеля без изгибов также защищает оптоволоконный кабель от поломки внутри кабеля.

    Если вы выполнили полный тест и проверку и по-прежнему испытываете проблемы, вы можете обратиться к своему интернет-провайдеру, чтобы узнать, есть ли какие-либо проблемы на его стороне.Иногда интернет-провайдеры, у которых возникают проблемы с подключением из-за большого объема трафика, неисправного оборудования или внешних проводов и соединений, поврежденных ненастной погодой, также непреднамеренно влияют на ваше интернет-соединение.

    Используйте оптический источник света и измеритель мощности для проверки потерь

    Чтобы узнать, насколько эффективно ваши оптоволоконные кабели передают сигнал, вам необходимо проверить каждый из них на предмет оптических потерь. Термин «оптические потери» также может называться вносимыми потерями, он описывает разницу между количеством света, отправляемого на передающий конец оптоволоконного кабеля, и количеством света, которое успешно попадает на приемный конец кабеля.Стандарты TIA указывают, что вы должны измерять оптические потери с помощью измерителя оптической мощности и соответствующего источника оптического света для сертификации оптоволоконного кабеля. Как это сделать? Этот блог вам расскажет.

    Введение в оптический источник света
    Источник света - это устройство, которое обеспечивает непрерывную волну (CW) и стабильный источник энергии для измерений затухания. Он включает в себя источник, светодиод или лазер, который стабилизируется с помощью механизма автоматической регулировки усиления. Светодиоды обычно используются для многомодового волокна.С другой стороны, лазеры используются для приложений с одномодовым волокном.


    Световой поток либо от светодиода, либо от лазерного источника может также иметь возможность модуляции (или прерывания) на заданной частоте. Затем измеритель мощности может быть настроен на определение этой частоты. Этот метод улучшает подавление окружающего света. В этом случае источник оптического света с модуляцией 2 кГц может использоваться с определенными типами детекторов для тонирования волокна для идентификации волокна или для подтверждения целостности.

    Введение в измеритель мощности
    Измеритель мощности является стандартным тестером в наборе инструментов типичного специалиста по оптоволоконной связи.Это бесценный инструмент при установке и восстановлении. Основная функция измерителя мощности - отображение падающей мощности на фотодиоде.


    Переданная и полученная оптическая мощность измеряется только измерителем оптической мощности. Оптические потери необходимо измерять с помощью источника оптического света. Подключите один конец волокна к источнику света, а другой конец - к измерителю мощности. Источник света посылает по волокну световую волну определенной длины. На другом конце кабеля измеритель мощности считывает этот свет и определяет величину потери сигнала.

    Введение в процедуру тестирования

    • Подключите оптический источник света к передающему концу тестового кабеля.
    • Подключите измеритель мощности к принимающему концу тестового кабеля.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
