Как проверить пусковое реле холодильника: Как Проверить Пусковое Реле Холодильника

Як перевірити пускозахисне реле холодильника і дізнатися, чи потребує воно заміни? – ALM Запчасти

Пусковые реле

Всем, кто пытался самостоятельно ремонтировать свой домашний холодильник, неоднократно приходилось слышать, что во многих неполадках виновато пускозащитное реле.

Так, на пусковое реле принято возлагать ответственность за некорректный пуск холодильника с третьего-четвертого раза, за нежелание холодильника включаться и за некоторые другие грехи помельче.

Как же проверить работоспособность реле и снять с него все обвинения? Или, наоборот, убедиться в его неисправности, чтобы потом с легким сердцем поменять на новое и больше не сомневаться в нормальной работе холодильника?

Вы уже знаете, что перед проверкой внутренностей холодильника следует убедиться, что электричество доходит до вашего холодильного устройства. Вдруг проблема именно в розетке? Убедились, что дело не в ней? Тогда можно приступать к проверке реле.

Начать следует с контактов пускового реле. Во-первых, это самая доступная для внешнего осмотра часть. Во-вторых, при загрязненных или окислившихся контактах нормальная работа реле не возможна.

В нерабочем положении контакты верхней и нижней группы разомкнуты, а пластинка с контактами свободно лежит на катушке реле. Поэтому осмотр, а при необходимости зачистка контактов наждачкой труда не составит. Обратите внимание на нижнюю контактную группу: быть может, пластинку следует подогнуть для более плотного примыкания или же, наоборот, отогнуть, чтобы защита не срабатывала слишком рано.

Шток пускового реле

Теперь приподнимите верхнюю пластинку с контактами и осмотрите направляющий шток. При наличии ржавчины и загрязнений обработайте деталь любым антикоррозийным раствором против ржавчины и добейтесь плавного хода пластинки.

В противном случае она не будет успевать подняться за отведенные для пуска двигателя 2-3 секунды. Это тот случай, когда запуск компрессора происходит с перебоями, и вы вынуждены слушать многократные попытки запуска мотора.

Проверить обмотки компрессора

Если с контактами и штоком всё отлично, то далее стоит выяснить, поступает ли напряжение на реле.

Для этого нужно снять реле и прозвонить контакты двигателя попарно: правый и левый, верхний и правый, верхний и левый. Должны появиться значения в Омах в допустимых пределах для вашего компрессора.

Если появляется показатель OL, то это значит, что напряжение на реле не поступает, и искать поломку следует в моторе-компрессоре.

Прозвонить реле

Если контакты в порядке, напряжение поступает, а реле не работает, тогда следует прозвонить само пускозащитное реле. Если вы убедитесь, что реле рабочее – значит, нужно более внимательно проверить прочие узлы и механизмы холодильника (например, термостат), чтобы найти причину неполадок.

Если же тестер покажет отсутствие сигнала при прозвонке реле, то такое реле следует заменить. Ремонтировать его нежелательно – это очень тонкий механизм и любая неточность чревата дальнейшими поломками и даже возгораниями.

К тому же пускозащитное реле на ALM-zapchasti обойдется вам по доступной, почти оптовой цене. А уж если вы сумели самостоятельно снять реле, то, купив точно такое же, с легкостью установите его на ваш холодильник без посторонней помощи.

Кстати, проверить работоспособность только что приобретенного реле можно тем же способом, которым вы проверяли старое реле холодильника (последний пункт). Надеемся, что теперь сможете проверить пускозащитное реле холодильника и узнать, нуждается ли оно в замене. И теперь ремонт холодильника пойдет быстрее и эффективнее.

Как проверить реле холодильника пусковое с компрессором на работоспособность

В современных моделях холодильников Атлант и Индезит присутствует электронная система управления, предусматривающая наличие нескольких оптимальных температурных режимов. Определившись с выбором один раз, пользователю больше не приходится беспокоиться о регулировке температуры внутри холодильной установки. Дополнительные функции (отпуск, быстрая заморозка) существенно облегчают эксплуатацию данного бытового прибора.

Реле холодильника

К сожалению, холодильник, оснащенный подобной технологией, становится более чувствительным к перепадам электричества, что приводит к его преждевременной поломки. Единственным выходом из ситуации является проведение ремонтных работ, многие из которых можно осуществить самостоятельно.

Причин может быть много, поэтому прежде чем приступать к ремонту, необходимо определить место, где локализовалась внезапно возникшая проблема. Для этого необходима диагностика. Если необходимых навыков нет, нужно вызвать профессионального мастера.

Компрессор устройства

О проверке

Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.

Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.

Задняя панель холодильника

Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:

1. Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.
2. Располагаем механизм на рабочем столе для дальнейших манипуляций:

• реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
• деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
• устройство ДХР помещают так, чтобы клеммы находились на виду.

1. Проверяют наличие контакта между клеммами

Сделать это можно посредством тестера. Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет. Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.

1. При отсутствии связи между контактами приступаем к их очищению

Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.

1. Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.
2. Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
3. Проводим пробный запуск бытового прибора.

Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera.  Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.

Проверка реле

Проверка работоспособности компрессора без реле

Для осуществления задуманного потребуется приспособление, состоящее из провода двужильного типа, звонковой кнопки, зажимов «крокодил» (3 штук), штепселя (пример на фото). Таким образом холодильник реально подключить без пускового реле, не игнорируя защиту от перегрева.

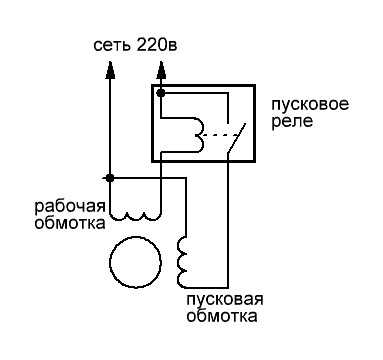

Далее следует отсоединить холодильник от электропитания; поменять контакты клемм на пусковом реле, руководствуясь электрической схемой бытового прибора; ввести терморегулятор в рабочий режим; подключить бытовой прибор обратно к сети.

Расположение реле

Если холодильник Индезит (Атлант) запустился как полагается, то проблема однозначно в пусковом механизме. При отсутствии реакции со стороны агрегата неисправность кроется в моторе-компрессоре Aspera.

Неисправности агрегата Индезит

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Неполадки агрегата Атлант

Компрессор является главным элементом системы. Он состоит из электрического мотора, обладающего клапанами и поршнями; пускового реле и внутренней обмотки. Это устройство отвечает за снижение температуры, происходящее благодаря воздействию фреона. Мотор-компрессор регулирует его циркуляцию. Фреон перемещается из конденсатора в испаритель, проходя через капиллярный трубопровод и фильтр-осушитель.

Проверить реле холодильника Атлант следует даже при незначительных проблемах с подключением компенсатора. Мотор бытового прибора работает от переменного тока, вследствие чего в пусковом механизме располагаются сразу три выхода. Эксплуатация холодильной установки невозможна без реле, поэтому если оно выходит из строя, ее работоспособность пропадает.

Подобные осложнения возникают также из-за сгорания двигателя и разрыва кабеля. Проверить пусковое реле не сложно. Главное иметь все необходимые инструменты, электрическую схему холодильника и опыт в проведении ремонтных работ.

Как проверить пусковое реле компрессора холодильника

от Embraco 10.11.2018 3 минуты Читать

Холодильник все время не работает. Он включается и выключается во время цикла охлаждения, поддерживая идеальную температуру внутри шкафа. Для подключения компрессора необходимо пусковое реле, оно отвечает за подачу энергии на агрегат. Реле находится в режиме включения/выключения. Но когда холодильник нуждается в ремонте, как узнать, нужно ли заменить пусковое реле?

Чтобы узнать больше о проверке компрессора, нажмите здесь.

Как проверить пусковое реле: Одним из признаков неисправности реле является нагрев холодильника и слышны определенные щелчки. Прежде чем заменить его новым пусковым реле, проведите тест, чтобы выяснить, действительно ли это проблема. Научитесь тестировать пусковое реле компрессора: 1. Отключите холодильник Так как вы собираетесь работать в задней части, для вашей безопасности прибор не должен быть под напряжением. Это рекомендация по технике безопасности, которую необходимо соблюдать при работе с деталями или оборудованием, приводимым в действие электричеством.

2. Снимите разъемы реле Снимите защитный кожух компрессора и снимите реле. Плоскогубцами, лучше острогубцами, берем разъем провода и снимаем реле. Обратите внимание, берите не провод, а разъем. Обратите внимание на наличие признаков коррозии в реле — если это так, замените его. 3. Определите модель пускового реле Существуют различные типы реле. Электрическая единица холодильной системы определяется на основе напряжения, частоты и рабочего диапазона компрессора. 4. Выполните проверку с помощью мультиметра

Электромеханическое реле EM

Шаг 1: При любом положении реле проверьте наличие непрерывности между клеммами 1 и 2 реле. Если нет, меняй реле.

Шаг 2: Когда реле находится в вертикальном положении, катушкой реле вверх, проверьте целостность цепи между клеммами 1 и 3 реле. Если нет, замените реле и повторите шаг 1.

Шаг 3: Когда реле находится в вертикальном положении катушкой вниз, проверьте, есть ли непрерывность между клеммами 1 и 3. Если есть, замените реле

Электромеханическое реле F, EG и PW

Шаг 1: С реле в вертикальном положении, катушкой вниз, проверьте целостность цепи между выводами 10 и 11 реле. Если нет, меняй реле.

Шаг 2: Когда реле находится в вертикальном положении, катушкой вверх, проверьте целостность цепи между клеммами 10 и 11 реле. Если есть, замените реле и повторите шаг 1.

Реле PTC

Шаг 1: С помощью омметра измерьте активное сопротивление между клеммами 2 и 3. При температуре окружающей среды значения должны быть близки к значениям, представленным в списке ниже:

Реле PTC– Реле PTC 8EA 1B1X — от 2,8 до 5,2 Ом; – Реле PTC 7M4R7XXX/8M4R7XXX/8EA14CX– от 3,8 до 5,6 Ом; – реле PTC 8EA4BX/8EA3BX/8EA21CX – от 3,5 до 6,5 Ом; – реле PTC 8EA5BX – от 14 до 26 Ом; – Реле PTC 7M220XXX/8M220XXX/8EA17CX – от 17,6 до 26,4 Ом.

Как поменять пусковое реле Как уже было сказано, реле бывают разных типов. Когда необходимо внести изменения, не пытайтесь импровизировать или использовать не рекомендуемые решения. Это может вызвать проблемы, такие как перегорание компрессора. Всегда проверяйте технический паспорт компрессора (нажмите здесь и ознакомьтесь с электронным каталогом Embraco). См. пошаговую инструкцию по замене пускового реле: 1 – Снимите пусковое реле Найдя реле, снимите его, обращая особое внимание на цвет и место подключения провода. 2 – Установите новое реле Установив новое реле, подсоедините правильный провод к выходу реле. Реле всегда будет на двух контактах выше, а термозащита на контакте ниже. Установите реле и нажмите, чтобы зафиксировать его в компрессоре.

3 – Снова установите защитную коробку Установите защитную коробку и вставьте снятые винты, чтобы закрепить ее. Теперь вы снова можете подключить холодильник!

Помимо получения дополнительной технической информации здесь, на веб-сайте Cooling Club, вы также можете посетить наш канал на YouTube. Щелкните здесь для доступа.

Поделись этим

Как определить неисправность реле на холодильнике | Главная Руководства

Джерри Уолч

Если ваш холодильник громко гудит, приглушает свет, срабатывает автоматический выключатель или перегорает предохранитель каждый раз, когда он пытается запуститься, проблема может заключаться в неисправном пусковом реле компрессора. Пусковое реле предназначено для подключения пусковой обмотки параллельно рабочей обмотке для обеспечения дополнительного крутящего момента, необходимого при запуске, а затем отсоединения пусковой обмотки после достижения компрессором рабочей скорости. Пусковые реле легко проверить и недорого заменить.

1. Соберите инструмент для разрядки конденсаторов. Присоедините один из зажимов типа «крокодил» от каждой перемычки к выводам проволочного силового резистора на 20 000 Ом. Прикрепите другие зажимы типа «крокодил» на проволочных перемычках к металлическим хвостовикам отверток. Мощный резистор предназначен для ограничения тока, протекающего в процессе разрядки, и предотвращения приваривания кончиков отверток к клеммам конденсатора.

2. Отодвиньте холодильник от стены. Отсоедините шнур питания от настенной розетки. Найдите пусковой конденсатор двигателя. Эти конденсаторы черного цвета, трубчатой ​​формы и имеют два вывода на одном конце. Разрядите этот конденсатор, прикоснувшись лезвиями самодельного разрядника к клеммам конденсатора. Приложите их к клеммам на пару минут, чтобы убедиться, что конденсатор полностью разряжен. Чтобы убедиться, что конденсатор разряжен, просто закоротите две клеммы металлическим стержнем одной из отверток. Нет искры, конденсатор полностью разряжен. Это очень важно, потому что хороший пусковой конденсатор может удерживать полный заряд в течение нескольких недель, даже месяцев после того, как холодильник был отключен от сетевой розетки.

3. Снимите металлическую крышку с блока пускового реле. Эту коробку можно узнать по толстым красным, синим и коричневым проводам, входящим в коробку. Крышка может быть закреплена на месте с помощью пружинного зажима или винта. Сняв крышку, вытащите реле из клемм обмотки компрессора.

4. Сфотографируйте или сделайте набросок того, как провода подключены к переключателю реле. Отсоедините гнездовые разъемы провода от штекерных клемм на пусковом реле. Некоторые из этих соединителей с возрастом становятся довольно тугими, и вам, возможно, придется использовать плоскогубцы с длинными губками, чтобы вытащить их. Возьмите разъемы плоскогубцами; не тяните за провода.

5. Установите переключатель функций на мультиметре в положение X1 Ом. Переверните реле вверх дном и прикоснитесь щупами измерителя к клеммам «S» и «M» на реле. ЖК-дисплей измерителя отобразит «0,000» для исправного реле. Переверните реле правой стороной вверх и повторите этот тест. теперь должно отображаться «O.L.» для исправного реле.

6. Снова переверните реле. Прикоснитесь щупами счетчика к клеммам «S» и «L». На ЖК-дисплее должно отображаться «0,000». поверните реле правой стороной вверх, и счетчик должен показать «O.L.»

7. Переверните реле в третий раз. Подсоедините щупы счетчика к клеммам «L» и «M». ЖК-дисплей должен отображать «0,000» для исправного реле. Поверните реле правой стороной вверх, и показание все еще должно быть «0,000». Релейный переключатель, не прошедший ни одного из этих тестов, неисправен и нуждается в замене.

Каталожные номера

• Acme How To: Как разрядить конденсатор
• Acme How To: Как проверить реле компрессора
• ACHR News: Пусковые реле тока

Советы

• Существует два типа реле: электромеханические и полупроводниковые. Эта статья относится к электромеханическим, с открытой катушкой. Твердотельное реле также можно проверить с помощью цифрового мультиметра, но процедура проверки выходит за рамки этой статьи.
