Как проверить розетку на исправность: Как прозвонить розетку мультиметром

Как прозвонить розетку мультиметром

В бытовых условиях наиболее эффективный способ выявления причин неисправности электрических розеток – диагностика с помощью мультиметра или тестера. Замерив параметры и прозвонив электрические цепи, можно с высокой точностью выявить поврежденный участок для его оперативного ремонта и восстановления.

Термин ПРОЗВОНИТЬ – означает проверить электрическую цепь на разрыв. Произошёл он из-за звукового сигнала, который издаёт мультиметр в случае, если при тестировании линия не прерывается.

Довольно подробно о том, как прозванивать, что при этом происходит и многом другом – я уже писал, настоятельно советую прочитать. Много времени это не займет, но будет чрезвычайно полезно при диагностике неисправности электросети.

Как вы понимаете, прозвонив электророзетку, вы сможете определить лишь целостность цепей и линий. Это еще не гарантия полноценной работоспособности электроустановочного оборудования, но очень важный этап в диагностике. С учетом того, что физические повреждения составляют большую часть всех поломок и неисправностей, прозвонка наиболее эффективна.

Ниже, я опишу наиболее оптимальный алгоритм тестирования розеток, следуя которому вы наверняка сможете оперативно обнаружить причины их поломки.

Определение неисправности розетки с помощью мультиметра – замеры параметров и прозвонка питающих линий

В первую очередь я советую провести комплекс несложных замеров – наличия напряжения, фазы, нуля или заземления. Это сильно упростит процесс диагностики.

Если же по какой-то причине не имеете возможности или не хотите этого делать – сразу переходите к следующему пункту – прозвонке.

Замеры параметров электросети в розетке

Замеры напряжения

В первую очередь мультиметром определяется наличие напряжение и его величина. По ссылке вам доступна подброная пошаговая инструкция, как измерить напряжение в розетке самому.

     – Если мультиметр показывает около 230 Вольт, значит электророзетка исправна. Стоит проверить электрооборудование, которое вы к ней подключали, возможно оно не работает и механизм здесь не при чем. Также нередко контакты разъема могут плохо прилегать к штырям электрической вилки, из-за деформации, окисления или загрязнения.

Здесь достаточно почистить контакты и поджать их. Чтобы всё снова правильно функционировало.

     – Если же напряжения нет – переходим к следующему этапу

Определение фазы, нуля и заземления в розетке

Довольно подробно о том, как определить где фаза, ноль и заземление я уже писал. Останавливаться на этом подробно в этой статье я не стану, перейдите по ссылке и проведите комплекс несложных действий, описанных там, прежде чем продолжать диагностику.

Здесь основных варианта, почему может не работать, обычно три:

1. Нет фазы

2. Нет защитного нуля

3. Нет фазы и нуля

Отсутствие защитного нуля – заземления, напрямую на работоспособность не виляет – это лишь элемент безопасности. Но так как оно очень важно, я всегда советую его также проверять. Отсутствие заземления можно заметить лишь по косвенным признакам, вы долгое время не знать, что его нет. Но вы должны помнить, что именно оно может однажды спасти жизнь Вам и вашим близким.

Если в ходе диагностики, вы точно определили какая из линий неисправна, вам будет значительно проще не следующем этапе.

Теперь, имея достаточный объем информации о неисправности розетки – можно приступать к прозваниваю проводки. Обычно, на этом этапе вы уже точно знаете, что, например, отсутствует Фаза и вам необходимо локализовать место повреждение электроцепи. Но, как я уже писал ранее, диагностику можно начинать сразу с прозвонки, просто этот метод менее эффективный и, соответственно, более долгий.

Внимание!!! Прозвонка мультиметром или тестером не требует наличия электрического тока в сети для проведения замеров. Обязательно отключите защитную автоматику, обесточьте контролируемую линию до начала диагностических работ и убедитесь, что напряжения в розетке нет.

Выключайте на тестере режим прозвонки или определения сопротивления (что в принципе одно и то же) и действуем по следующему плану:

Как определить КЗ в розетке

В первую очередь, прозваниваем на наличие короткого замыкания между фазой и нулём.

Для этого действуйте по следующей пошаговой инструкции:

1. Отключается подача электрического тока в месте проверки

2. Выбирается режим Позвонки на мультиметре

3. Красный щуп помещается в левое гнездо розетки, а черный в правое. Можно и наоборот, принципиальной разницы для чистоты эксперимента здесь нет

Дальше возможны два результата:

Вы услышите звуковой сигнал мультиметра и на дисплее значение близкое к «0», любое отличное от единицы. Это означает, что розетка неисправна! Контакты механизма или электропроводка, которая к ним подходит, в каком-то месте замкнуты.

Чаще всего, в таком случае, у вас наверняка сработал и не включался защитный автомат на эту группу, сигнализирующий о коротком замыкании (ссылка на статью). В этом случае необходимо искать место, в котором замыкается нулевой и фазный проводники.

Если же Звукового сигнала не последует, а на экране высвечивается неизменно «1». Это хороший знак, значит параллельные линии проводки не пересекаются и скорее всего, где-то произошёл обрыв одной из них. Переходите к следующему этапу.

Как прозвонить электрическую линию от розетки до электрощита

Далее, проверяется отдельно каждая линия от электророзетки до электрощита. В случае, если вы уже определили, что, например, у вас нет только фазного проводника – проверяете его. Если же вы не делали этого, прозваниваете все цепи.

Обычно, я прозваниваю целиком электрическую цепь от места, где точно известно, что все показатели в норме. Обычно это электрощит квартиры или дома, поэтому здесь в качестве примера используем именно эту схему.

Зачастую, проверяемый механизм находится не рядом с электрическим щитом, чаще в другом помещении, а может и на другом этаже дома. Провода от мультиметра до щупов значительно короче, поэтому для эффективного теста необходимо сделать удлинитель.

Для этого можно использовать бухту любого провода или кабеля, достаточно одной жилы. С одной стороны, он соединяется с токопроводящей частью щупа мультиметра, например, красного, а с другой стороны устанавливается зажим, например, так называемый «крокодил» или аналогиный щуп.

Далее, начинаем прозванивать каждый контакт механизма розетки отдельно:

Фазный – до выходной клеммы автомата, УЗО или дифавтомата

Нулевой – до нулевой шины в электрощите, клеммы узо или дифавтомата

Заземление – до шины заземления в электрощите

Ниже, показана подробная пошаговая последовательность действий при тестировании розетки мультиметром, на примере определения целостности подходящего к ней фазного проводника:

Если прозвонка показала, что фазный проводник поврежден и электрический сигнал не доходит до соответствующего разъема розетки – переходим к следующей части поиска неисправности – локализации места обрыва.

В таком случае, прозванивается сеть до любых промежуточных коммутационных элементов – обычно распределительных коробок. Там находится соединение фазного проводника – цепь прозванивается сначала от него до электророзетки, затем от него до электрощита.

В нашем случае, мультиметр покажет, что от электрического щита до распределительной коробки – контакт есть, а вот от коробки до розетки – он пропадает. Если на данной ветке, между этими двумя точками больше нет коммутационных аппаратов – других розеток или распаячных коробок, значит повреждение находится где-то на пути прохождения кабеля от данной коробки до электророзетки – обычно это вертикальный участок между ними.

Зная это, вы уже можете достаточно точно найти место разрыва, например, увидев, что недавно здесь устанавливалась картина – в тот момент и была поврежденаь фазная жила подходящего к розетке кабеля.

Помните: Довольно часто, проблемный узел – это место подключения жил питающего кабеля к механизму электроустановочного устройства. Клеммы ослабляются, проводники обгорают, выпадают из зажимов и т.д. – обязательно проверьте эти контакты. При этом вы также можете воспользоваться мультиметром, прозвонив соответствующие цепи.

Как видите, прозвонить розетку достаточно просто. Необходимо иметь простейший мультиметр или тестер, с функцией прозвонки и, кусок провода, для изготовления удлинителя.

Если жк вы знаете еще способы эффективного тестирования розеток используя лишь тестер и мультиметр – обязательно напишите. Также, как обычно, с удовольствием отвечу на все ваши вопросы, конструктивную критику и приму дополнения.

Как проверить в розетке все сразу

Очень часто при плановых работах с домашней электрикой или при поиске неисправностей в проводке, возникает необходимость проверки розеток.

Например, требуется выяснить какое там напряжение — повышенное или пониженное? Соответствует ли оно норме в 230 вольт или нет?

Узнать, правильно ли подключены фаза, ноль и земля. И подсоединены ли вообще заземляющий и нулевой проводники? Нет ли в цепи обрыва?

С какой стороны подключена фаза? Также не лишне заранее проверить, будет ли срабатывать УЗО или диффавтомат в щитке, если в эту розетку воткнуть неисправный прибор.

Для всех этих операций требуются разные измерительные приборы — от обычной индикаторной отвертки, до навороченного мультиметра.

Иногда даже приходится раскручивать и разбирать саму розетку. Сделать это без определенных знаний в области электрики решаются не все и предпочитают вызывать профессионалов.

Что можно измерить тестером розеток

Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.

Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).

Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.

Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.

Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.

Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.

Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:

• показывает текущее напряжение в розетке

• определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe

• есть ли “земля” в розетке

• где находится фаза – справа или слева (только для розеток с наличием заземления!)

• создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов

Как работает и что означают горящие светодиоды

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.

Снизу – кнопка для проверки УЗО.

Сзади – полноценная европейская вилка с заземлением.

Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.

Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.

Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:

• горят два левых светодиода – с вашей розеткой все в порядке и нет никаких замечаний

Пользуйтесь и включайте приборы без опасений.

• горит один левый светодиод – в розетке отсутствует заземление!

• светится только светодиод посередине – в розетке нет ноля!

• если вообще ничего не горит – где-то в обрыве фаза

Соответственно без фазы тестер и не работает.

• светятся два правых диода – монтажники перепутали местами фазу и землю

• горят два светодиода по краям – перепутаны местами фаза и ноль

Где в розетке фаза и ноль

Прибор изначально рассчитан для европейского типа розеток, где расположение фазы строго регламентировано. Например во Франции (стандарт CEE_7/5), когда розетка имеет заземляющий контакт (штырек) сверху, фаза по правилам должна быть подключена справа.

Точно таким же образом спаяны провода внутри прибора. То есть, если тестер показывает, что все нормально, это значит что фаза в вашей розетке справа, а ноль – слева. Именно такие параметры заложены у тестера в программу.

В нашей стране расположение ноля и фазы в розетках не прописано в ПУЭ и каждый электрик при подключении, делает это по своему усмотрению. Хотя там тоже нужно придерживаться определенных правил.

Существует даже межгосударственный стандарт 7396.1-89 (МЭК 83-75) “Соединители электрические штепсельные бытового и аналогичного значения”. В нем указано, где должна находиться фаза на некоторых типах однофазных розеток и вилок.

Но мало кто считает данный МЭК обязательным и ориентируется по нему. Скачать и ознакомиться с МЭК можно отсюда.

Если тестер у вас показывает неправильное расположение фазы, то стоит его перевернуть и воткнуть обратно, показания светодиодов изменятся и прибор будет считать, что с розеткой все нормально.

Недостатки тестера

При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что  у вас нет земли.

Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.

Однако стоит вам “занулиться”, и на “табло” тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.

Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.

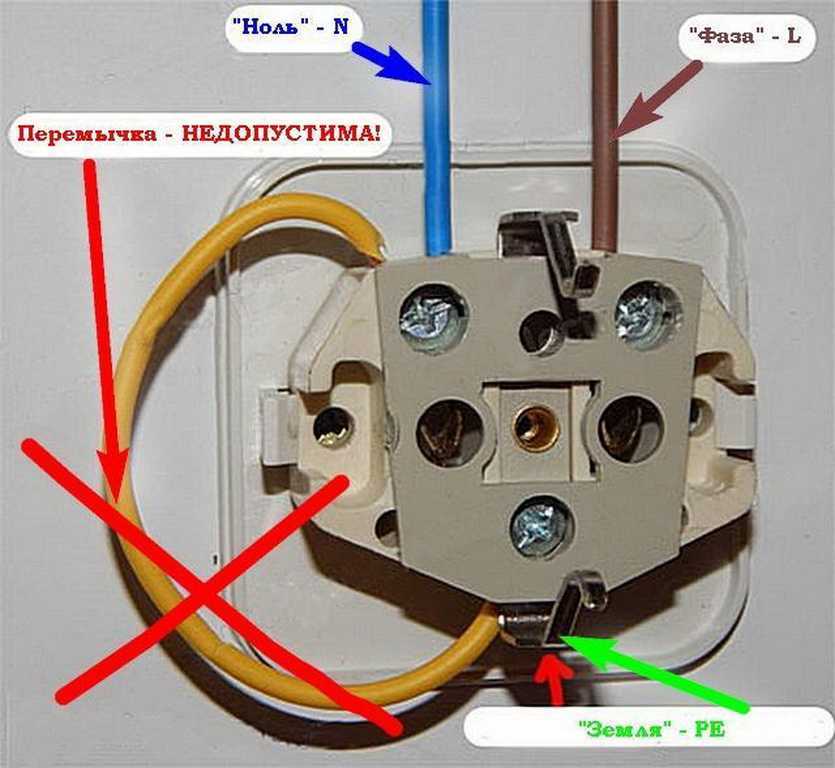

При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль – на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.

Как быстро определить, где у вас ноль, а где земля, читайте ниже.

• если горят все три светодиода – фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.

Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.

Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки. Только обратите внимание – для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe.

Включите тестер без земли и нажатие на кнопку ничего не даст.

Держать постоянно прибор включенным в розетку не рекомендуется. Время непрерывной работы подобных девайсов – не более 2-х минут.

Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.

Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.

Аналоги тестера розеток Duwi и КВТ — что лучше?

Есть подобные тестеры и у других производителей. Например duwi или КВТ MS686ODR.

Однако в них отсутствует возможность проверки напряжения. Розетки испытываются аналогичным образом.

Втыкаете тестер и по мигающим индикаторам получаете интересующую вас информацию. Благо на этих тестерах все написано по-русски и ничего переводить не нужно.

Вот например, проверка переноски.

Как видите, мигает средний светодиод. А это значит, что в переноске нет заземления. Такая картина к сожалению встречается сплошь и рядом. Поэтому при выборе удлинителей будьте крайне внимательны.

К сожалению, функционал подобных девайсов от КВТ и других производителей немного урезан и в них не хватает табло с показаниями напряжения. А это пожалуй главное, что интересует рядового потребителя.

Ознакомиться с адекватной ценой и заказать себе такой чудо тестер Habotest можно у наших китайских товарищей отсюда.

Инструкция по эксплуатации тестера (на английском)

Немного отзывов
