Как самостоятельно проверить свою домашнюю телефонную линиюAug 23, 2019

Как самостоятельно проверить свою домашнюю телефонную линию

Вы можете на один или несколько раз расстроиться из-за плохой работы вашего телефона в вашем доме. Когда вы обнаружите, что ваш телефон дома не работает должным образом, первое, что вы должны сделать, это найти источник проблемы, которую нужно устранить. Эта статья правильна о том, как тестировать и устранять неполадки вашей телефонной линии в вашем доме.

Во-первых, вы должны проверить, если это проблемы самого телефона, отключив все телефонные устройства, такие как компьютер, автоответчик и т. Д. По всему дому. Возьмите тестер вашей телефонной линии (или телефон, который вы уверены в работоспособности), обойдите и подключите его к каждой розетке, проверяя правильность последовательности освещения (если это телефон, вы можете здесь набрать тональный сигнал).

Если кажется, что все гнезда не работают или вы не слышите тональный сигнал, проблема не в ваших телефонах или телефонном оборудовании.

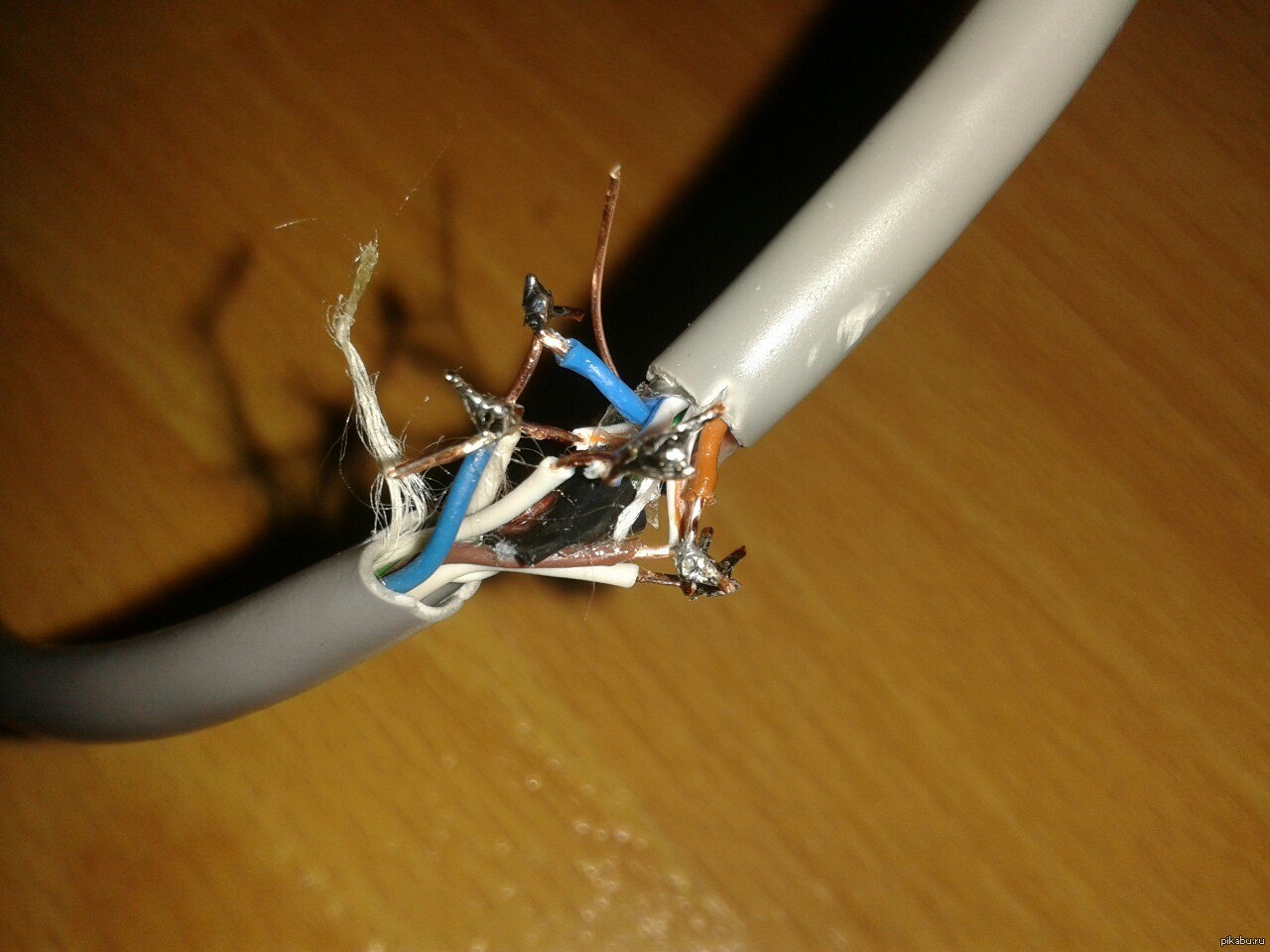

После того, как вы убедитесь, что проблема заключается не в самой телефонной системе, а в другой, необходимо проверить, что вы подключены. Разные вещи могут привести к сбою проводки телефона, например, из-за неправильного прикосновения к проводам, мышей, которые питаются кабелем, или к электрическому удару, жарящему телефонную розетку. Текстовый удар постарается дать как можно больше информации по всем возможным проблемам.

Во-первых, отсоедините внутреннюю проводку от телефонной компании, которая предоставила вам обслуживание через четыре или более проводов, ведущих к внешней части вашего дома. Все эти провода подключены к коробке, называемой NID, сетевым интерфейсом, который расположен за пределами вашего дома для облегчения доступа телефонной компании. Вы должны отсоединить вилку от плохой линии. Если у вас есть распределительный блок или входной мост, отделите проводку телефонной компании от блока или моста.

Используйте лучший мультиметр для проверки целостности проводки. Это непрерывность, которая позволяет электричеству свободно течь через него, когда два оголенных провода соприкасаются, это создаст непрерывность. Так как в системе проводки каждый цвет проводов работает независимо, любая непрерывность между любыми проводами разных цветов вызовет неисправное состояние. Мы должны найти дефект и исправить его. Сделайте это, дотронувшись до зондов через любые два провода разных цветов, и не получайте непрерывности. Вы
можете сделать это на клеммной колодке или входном мосту, не отключая ни одного из ваших внутренних проводов Ключевой момент этого теста – убедиться, что все телефоны и устройства отключены.

Как только обнаруживается непрерывность, может быть или касание, существующее где-то в проводке, или касание за телефонной розеткой или у распределительного блока или входного моста. Неисправный телефонный разъем может быть вызван скачком напряжения. Если что-то из этого произошло, просто отделите соприкасающиеся провода или затяните условия.

После этого используйте телефон, который вы используете, без проблем на предыдущем шаге, чтобы проверить линию. Если он все еще не работает, перейдите к другим блокам и телефонным разъемам.

Имейте в виду, что в вашем доме могут быть вторичные соединительные блоки или параллельные соединения, которые используются для прокладки телефонного кабеля в удаленном месте путем сращивания в кабель другого телефона, а не для прокладки нового кабеля от основного соединительного блока или защитного устройства. Если вы видите два кабеля от распределительного блока, ведущие в дом, но знаете, что у вас есть шесть телефонных розеток, это означает, что в вашей проводной системе есть вторичные распределительные блоки. Попробуйте проверить, не касались ли оголенных проводов или ослабленных проводов, открыв розетки на следующем этапе поиска неисправностей.

После того, как все вышеперечисленные действия выполнены, следующим шагом будет выяснение, является ли это сам кабель, телефонные розетки или разъемы. Отсоедините один провод пары (красный или зеленый, черный или желтый) от каждого разъема, это отключит все разъемы без необходимости полного отключения всех проводов. Повторно подключите схему к проводам телефонной компании. Затем один за другим проверьте телефонную розетку в поле NID за пределами вашего дома с помощью тестера телефонной линии, который используется для обнаружения цифровых или аналоговых телефонных систем, а также полярности линии. Если ни один из разъемов не работает, значит, у вас есть короткое замыкание в кабеле, если некоторые из них работают, а другие нет, возможно, проблема в разъемах, которые не работают. На этот раз вы должны получить новый разъем и попытаться подключить к нему существующие провода.

Найти и обезвредить. Срочный ремонт телефонного кабеля

Кабельные линии регулярно подвергаются неблагоприятному воздействию. Среди самых частых причин повреждений: земляные работы и сдвиги грунта, старение или окончание расчетного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, заводской брак.

Итак, в ходе очередных плановых измерений кабельной линии, ее первичные параметры оказались в неудовлетворительном состоянии. Неисправны несколько пар, вероятно нарушилась герметичность в районе установки соединительных муфт.

Этот рассказ будет о том:

• Как найти место повреждения кабеля под землей.
• Как определить расстояние до дефекта при помощи рефлектометрического метода.
• Как определить наличие дефекта и его идентифицировать (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.).
• Как локализовать повреждение на местности при помощи трассодефектоискателя.

Определение расстояния до дефекта будем производить рефлектометрическим методом при помощи прибора РД Мастер. Кабельный рефлектометр посылает в пару импульс (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяет тип повреждения и расстояние до него.

Опыт использования РД-Мастер показал, что это отличный прибор и справляется со своими задачами на “отлично”. Минимальные измеряемые расстояния в РД-Мастере от пятидесяти метров. Для поиска повреждений в квартирах он оказался совершенно неэффективным, а при поиске на улице, где кабель имеет длину,  превышающую пятьдесят метров (и если еще знать его траекторию залегания) – отличный прибор.

В приборе есть фиксация плавающего дефекта и возможность наложения двух диаграмм друг на друга. Фиксация плавающего дефекта показывает расстояние до места заплыва, а также незаменима при поиске плохого контакта.

Импульсный рефлектометр РД Мастер

Мы имеем дело с кабелем ТППэпЗ 10х2х0,5.

ТППэпЗ 10х2х0,5 – кабель телефонный с 20 медными жилами, с экраном из алюмополимерной ленты, в изоляции и оболочке из полиэтилена с гидрофобным заполнением. При длине кабельной линии 360 метров, на рефлектограмме видны значительные затухания на расстоянии 175 метров.

Учитывая тот факт, что на этом расстоянии имеются ранее установленные соединительные муфты, одно из предположений заключается в том, что произошло нарушение герметичности муфтового соединения.

Рефлектограмма кабельной линии

Проверять такие параметры, как сопротивление изоляции, шлейфа, емкости жилы по отношению к земле, будем при помощи прибора ИРК-ПРО.

ИРК-ПРО 7.4 предназначен для определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля. Прибор ИРК-ПРО 7.4 также позволяет измерять сопротивления изоляции и сопротивления шлейфа, омической асимметрии, измерения электрической емкости всех типов кабелей связи.

Чем ниже изоляция, тем проще найти повреждение. А если в том же кабеле присутствует целая жила с хорошей изоляцией, то всё довольно просто. Коротим на противоположном конце линии повреждённую жилу с чистой, а со своей стороны включаем три провода прибора ИРК-ПРО: два провода “А” и “В” идут на “чистую” и повреждённую жилу соответственно. “С” заземляется.



Номер пары	Сопротивление изоляции по отношению к земле, МОм
	1-ый провод	2-ой провод
0	1100	0,3
1	0,46	1,5
2	8	3000
3	900	3,2
4	2500	500
5	2,6	2000
6	4,9	1400
7	3,1	2,2
8	12	9
9	0,4	600

В приведённом примере, три пары не в норме. Имеются поврежденные три  пары (расстояние до повреждения  ориентировочно 175 м). Имеется обрыв экрана на расстоянии 175 м.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

После того, как приблизительное расстояние до повреждения становится известно, к поврежденной паре подключается генератор  трассоискателя  и начинается трассировка кабеля.  Для этих целей будем использовать прибор ПОИСК-410 Мастер.

Кабельный трассоискатель всегда состоял из двух частей – генератора сигнала (передатчика) и приемника (детектора). Первый подает на кабельную линию сигнал для последующего обнаружения, а второй – фиксирует его. С уверенностью можно сказать, что именно приемник и является “сердцем” трассоискателя.

Приступим к раскопкам

И вот первые результаты поиска:

Вскрытие тупиковой муфты

На фото муфта тупиковая МТ-45. Предназначена для защиты сростков кабелей ТПП и ТППэп ёмкостью от 10 до 50 пар с жилами диаметром от 0,32 до 0,5 мм. Муфта представляет собой только полиэтиленовый корпус в виде полиэтиленовой трубки, заглушенной с одной стороны. Метод монтажа кабелей ТПП и ТППэп в муфте МТ-45 заключается в соединении жил и экранов параллельно соединённых концов кабелей, помещении их в корпус муфты и в последующей заливке муфты саморасширяющимся полиуретановым герметиком ВИЛАД-31. Вот только смонтирована она явно без использования герметика ВИЛАД-31, а при помощи непонятной белой массы скорее похожей на мыло или солидол. Ну и, конечно же, синяя изолента. Известно же, что в любой непонятной ситуации следует использовать синюю изоленту – это “залог успеха”. Результат такого монтажа муфтового соединения – перед вами.

Монтаж соединительной муфты ВССК на 10 пар

Подготовка кабеля (кабель ТППэпЗ 10*2*0,5).

Зачищаем и обезжириваем оболочку кабеля с обоих концов на 250 мм.

Восстановление экрана кабеля

Нужно вставить основание соединителя экрана под оболочку кабеля, между экраном и поясной изоляцией кабеля до упора в обрез оболочки. Слегка постучим по оболочке, чтобы зубцы зацепились за оболочку. Оденем крышку на винт основания и стянем обе части одной гайкой.

На кабелях с наружным диаметром менее 20 мм нужно делать разрез оболочки длиной 25 мм со стороны диаметрально противоположной экранному соединителю.

Наденем экранную шину на винты соединителей и зафиксируем ее второй гайкой.

Сращивание кабеля

Равномерно распределяем одножильные соединители по окружности сростка так, чтобы диаметр сростка был одинаковым. Используем соединители типа Scotchlock UY2.

Заполнение сердечника кабеля компаундом

Накладываем по одному витку мастики на оболочку кабелей за экранным соединителем. Обернем пластиковый лист равномерно вокруг кольца из мастики так, чтобы линия на листе проходила под нижней частью сростка. Концы плотно примотаем лентой 88Т.

8882-А Герметизирующий гель, упаковка 90 мл. Предназначен для заливки методом самотека или под давлением в сростки кабелей с целью их герметизации на кабелях с полиэтиленовой изоляцией, не заполненных или заполненных гидрофобом, без его предварительного удаления. 8882 – это двухкомпонентный компаунд, не содержащий уретан. Он надежно герметизирует заполненный кабель, совместим с пластиком, используемым в телефонных соединителях. Совместим с поликарбонатами, медью и заполнителями. Не содержит изоцианатов. Материал герметика – полибутадиен.

Разорвем перемычку упаковки между составными частями компаунда и перемешаем их. Заполним получившуюся из пластиковой обертки емкость до уровня, когда компаунд полностью закроет соединители и проводники.

Развернем углы пластиковой обертки и свернем пакет в трубочку от обреза вниз по направлению к сростку. Подмотаем края пластиковой обертки к мастике лентой 88Т. Обернем сросток, заступив за края мастики, двумя слоями эластичной виниловой ленты EZ с перекрытием витков 50%.

Обмотаем с усилием весь сросток, заступив за края мастики, тремя слоями эластичной ленты EZ с перекрытием витков 50%. При обмотке заступаем на 2 см за края мастики. Зафиксируем конец эластичной виниловой ленты EZ от разматывания при помощи ленты 88Т.

Монтаж корпуса муфты

Сдвиньте полумуфты на росток. Обмотаем одним слоем мастики центральный стык и стыки с кабелем.

Для защиты мастики плотно обмотаем мастику двумя слоями виниловой ленты 88Т с перекрытием витков и заступая за края мастики на 20 мм с каждого края. Намотку начинаем с меньшего диаметра.

Монтаж термоусадочных трубок.

Готово.

Проводим измерения смонтированного участка кабельной линии.

Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица: “Скупой платит дважды”, приобретает особую актуальность.

Как без специальных инструментов определить, какая телефонная линия куда идет?

спросил 10 лет, 11 месяцев назад

Изменено 9 лет, 1 месяц назад

Просмотрено 16 тысяч раз

У меня есть шесть (6) телефонных линий, идущих из моей комнаты в подвал. Они не прекращены, так как это новая сборка. Мне нужно определить, какая линия соответствует какой комнате.

Можно ли это сделать, не покупая тестер линии?

• телефонная проводка

5

Самый простой способ — использовать тестер на различных линиях в вашем подвале и попросить друга временно закоротить линии в каждой из комнат.

Звуковой тестер цепи делает это очень простым. Это может быть автономная программа проверки цепи или часть функций мультиметра. Он повышает напряжение в цепи, и если эта цепь замкнута, течет ток, издавая звуковой сигнал.

Если у вас есть мультиметр, найдите значок динамика, чтобы узнать, может ли ваш мультиметр это сделать.

Как сказал @lqlarry, вы можете сделать это с 9-вольтовой батареей, но в этом нет необходимости – падение напряжения должно быть незначительным.

3

Ну, я думаю, вы уже знаете, что типичный способ найти их — это использовать комплект тонального генератора (тестер линии), однако самый простой способ — просто подключить телефон к концу ответвления, а затем соединить ответвления.

на фид (патч-панель/NID/и т. д.) один за другим, пока не услышите гудок на телефоне. Когда вы слышите гудок, вы знаете, к какой линии вы подключились. Пошаговый процесс выглядит следующим образом:

1. Заделайте конец, к которому вы будете подключать телефон (установите разъем).
2. Подключите телефон к только что установленному разъему; убедитесь, что нет гудка
3. Спускайтесь вниз (или туда, где находятся все ваши провода). Выберите любой кабель и подключите красную/зеленую пару к действующему сервису (возможно, и красную/зеленую пару)
.
4. Вернитесь к телефону и проверьте гудки. Если у вас есть гудок, вы знаете, что это за кабель. Теперь повторите для других телефонов.
5. Если вы не услышали гудок, отсоедините кабель и попробуйте другой, и повторяйте процесс, пока не найдете, какой именно.

4

Я использовал 9-вольтовую батарею и мультиметр-тестер. Сначала я подключил сплошной синий провод к положительному выводу на аккумуляторе, а затем подключил синий провод с белой полосой к отрицательному выводу. Потом я спустился в подвал, где все провода идут в телефонную будку (у меня там висело 10 проводов и ни один из них не был подключен). Я начал тестировать сплошной синий провод и бело-полосатые/синие провода от каждого из проводов категории 5, свисающих в подвале, с помощью мультитестера. Внезапно счетчик остановился, и когда он это сделал, я понял, что у меня есть провод, который был прикреплен к 9вольтовая батарея вверх по лестнице. Это можно сделать в одиночку, если вы можете понять, как прикрепить маленькие провода к верхней части 9-вольтового адаптера. Мне посчастливилось иметь под рукой защелку на пластиковом протекторе от одной из моих 9-вольтовых батарей, и я использовал ее, чтобы прикрепить эти маленькие провода к верхней части батареи. Не уверен, что правильная настройка была на мультиметровом тестере. Просто погуглите эту часть. Когда я погуглил, кто-то сказал, чтобы установить мультиметр на настройку постоянного тока и переместить селектор как минимум в диапазон 40 вольт. Это, казалось, работало хорошо для меня.

Удачи

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как устранить неполадки в телефонной проводке

Технические советы по самостоятельному обнаружению проблемы

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 25.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Джон Камминг/Digital Vision/Getty Images

Стационарные телефоны очень надежны, но с вашей старой системой связи все еще может что-то пойти не так. В большинстве случаев это неисправное проводное соединение или что-то столь же простое. Понимание основ телефонной проводки поможет вам отследить проблему и выполнить ремонт. Также важно знать, какие части системы находятся в вашей ответственности, а какие принадлежат телефонной компании (которые они исправят, как правило, бесплатно).

Основы телефонной системы

Телефонная компания владеет и обслуживает телефонные линии (провода), обеспечивающие телефонную связь в вашем доме. Линии обычно соединяются с домом в серой пластиковой коробке, прикрепленной к внешней стене. Это поле называется NID (устройство сетевого интерфейса). Внутри коробки соединения могут быть разделены на две части: со стороны утилиты (телефонной компании) и со стороны клиента. Хотя вы можете получить доступ к стороне коробки со стороны клиента, со стороны телефонной компании есть специальный винт, который трудно выкрутить; лучше оставить эту сторону в покое. NID является стандартной демаркационной точкой.

Внутри дома

За демаркационной точкой телефонная проводка может вести к распределительной коробке, которая служит коммутатором для нескольких линий, проходящих по всему дому. Каждая линия может вести к одному или нескольким телефонным разъемам. Если есть проблема с одним телефоном, а не с другими, проверьте разъем этого телефона и линию обратно к распределительной коробке. Старые телефонные системы могут иметь одну линию, которая подключается ко всем розеткам в доме. Если эта линия будет повреждена в какой-либо точке, это может повлиять на все телефоны. При любой установке любая из линий может быть разделена на пути к любому разъему, поэтому вы можете найти разветвители или мини-распределительные коробки между разъемом и основной распределительной коробкой или разграничительной коробкой.

Поиск неисправности

Во-первых, нужно знать, в чем заключается проблема. Начните с точки разграничения (NID) или со стороны клиента внешней телефонной распределительной коробки. Попробуйте подключить телефон к одному из телефонных разъемов в распределительной коробке. Если есть сервис (тональный сигнал), который звучит нормально, проблема кроется где-то внутри дома. Если у вас шум на линии, мертвый воздух или жужжащий звук, это должна решить телефонная компания. В этот момент просто позвоните в телефонную компанию для ремонта. Если нет, читайте дальше.

Возможные решения

Технические советы
Проблемы	Причины	Исправления
