Как проверить мультиметром транзистор: цифровые приборы

Как проверить мультиметром транзистор — перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправности всех элементов, которые будут устанавливаться в схему.

Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья.

Содержание

Электронные компоненты: как проверить мультиметром транзистор
Как проверить мультиметром транзистор
Как прозвонить мультиметром транзистор
Проверка транзистора IGBT
Как проверить мультиметром полевой транзистор
Проверка транзисторов: видео инструкция

Электронные компоненты: как проверить мультиметром транзистор

Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.

Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Принцип работы полевого транзистора

Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.

Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода.

Чтобы определить состояние транзистора, необходимо протестировать каждый его элемент

Важно! Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом.

Делая вывод из всех замеров, база располагается на правом выводе. Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Схема проверки транзисторов с помощью мультиметра

Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.

Как прозвонить мультиметром транзистор

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

соединение «база-коллектор» должно проводить электрический ток в одном направлении;
соединение «база-эмиттер» проводит электрический ток в одном направлении;
соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Точки проверки транзистора p-n-p

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Принцип работы биполярного транзистора

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно.

Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент.

Для этого тестер переводится в режим hFE. Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31.

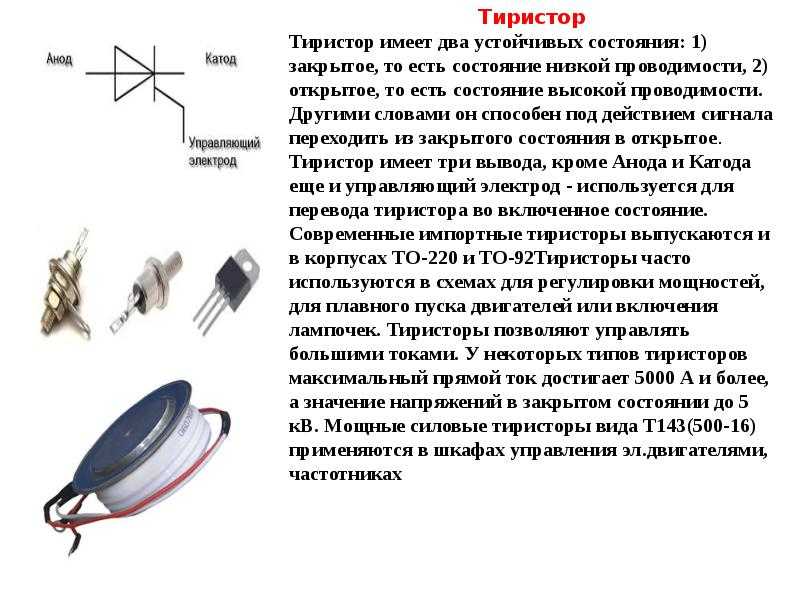

Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Схема проверки тиристора мультиметром

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом.

Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Проверка транзистора IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.

Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

IGBT-транзисторы с напряжением коллектор-эмиттер

Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.

Важно! Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.

Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Проверка транзистора мультиметром без выпаивания из микросхемы

Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Как проверить мультиметром полевой транзистор

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления.

Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства. Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору.

Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали типа MOSFET имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Полезный совет! Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.

Устройство полевого транзистора с N-каналом

Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

Необходимо снять с транзистора статическое электричество.
Переключить измерительный прибор в режим проверки полупроводников.
Подключить красный щуп к разъему прибора «+», а черный «-».
Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.

Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
Изменив полярность проводов, показания напряжения должны остаться неизменными.
Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Пошаговая проверка полевого транзистора мультиметром

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время. Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения (см. п.7 и 8).

Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального. Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

Проверка транзисторов: видео инструкция

Источник: remoo.ru

Сгорел симистор в стиральной машине: причины и ремонт

Заподозрить, что сгорел симистор в стиральной машине, несложно – автомат зависает, не включается или работает с явными сбоями. Но на 100% быть уверенным в поломке радиоэлемента нельзя, так как схожими «симптомами» проявляются и другие неполадки в электронике. Для подтверждения «диагноза» необходимо провести комплексную диагностику платы управления стиралки.

Электронный модуль следует демонтировать, осмотреть и, обнаружив симисторы, начать их тестирование. Разберемся, что делать и в какой последовательности.

Методы тестирования симисторов

Перед ремонтом и заменой симистора на плате управления необходимо убедиться в неисправности полупроводника. Протестировать радиоэлемент можно разными способами. Чаще используются следующие варианты проверки:

«прозвонка» мультиметром;
установка на испытательный стенд;
включение в цепь с источником питания и лампой;
обследование транзистором-тестером.

Для тестирования симистора на управляющей плате достаточно иметь под рукой мультиметр.

Самый популярный способ диагностики симистора – прозвонка с помощью мультиметра. Данный тестер в отличие от транзисторного доступен практически всем и достаточно прост в использовании. Собирать же для разовой проверки испытательный стенд или организовывать электрическую цепь-контрольку труднее и дольше. Лучше не усложнять задачу и отдать предпочтение «цешке».

Типичные поломки данных деталей

Перед диагностикой симистора рекомендуется разобраться в его конструкции и принципе работы. С электротехнической точки зрения, это полупроводник, открывающийся и закрывающийся для протекания тока наподобие тиристора. Но в отличие от последнего данный радиоэлемент состоит из двух параллельно подключенных кристаллов, что позволяет ему проводить токовые импульсы в обоих направлениях. Благодаря такой особенности он широко используется в системах с переменным напряжением.

Симистор может выйти из строя по двум причинам:

в полупроводнике оборвалась цепь с последующим нарушением ее целостности;
произошел пробой p-n перехода, простыми словами, утечка тока.

Симистор на плате выходит из строя при обрыве линии и при пробое p-n перехода.

Без прозвонки мультиметром проблему с симистором не выявит даже профессиональный электромеханик – визуально все может быть «чисто». Чтобы убедиться в неисправности полупроводника, придется прозвонить его зуммером и замерить сопротивление на контактах.

Тестируем деталь по инструкции

Прежде чем приступить к непосредственному тестированию, следует определиться с методом диагностики. Практикуются два варианта: или выпаять полупроводник и проверить отдельно, или провести измерения сразу на плате. Второй способ проще, удобнее и безопаснее: нет необходимости в лишних манипуляциях, что снижает вероятность ошибки и усугубления ситуации. Но есть и недостаток – общая работоспособность модуля неизменно повлияет на результаты, сбив их.

Для получения точного результата следует выпаять симистор с платы, а уже после – цеплять щупы мультиметра. Рекомендуется действовать строго по инструкции.

Определить расположение управляющего контакта и двух рабочих. В идеале следует изучить электрическую схему детали. При отсутствии техпаспорта – сверяемся по модели симистора. На любом подобном радиоэлементе есть три электрода. Два из них силовые и помечаются сочетанием «А1» и «А2» или «Т1» и «Т2». Третья ножка – главная и обозначается буквой «G» (от английского «gate», что переводится как «ворота»). Важно уточнить, где на полупроводнике какой вывод.

При выпаивании симистора с управляющей платы будьте осторожны – не повредите соседние элементы и дорожки!

Настроить мультиметр. Необходимо активировать режим зуммера – для «прозвонки» на пробой. На большинстве современных тестеров он обозначается кнопкой с изображением полупроводникового диода.
Подсоединить зажимы мультиметра в соответствующие разъемы. Речь идет о гнезде с пометкой «СОМ» – общее реле, предназначенное для замера сопротивления и прозванивания на пробой. В таком случае на концах щупов тестера образуется разность потенциалов, а рабочий ток с испытательным напряжением поступает на проверяемый симистор.

Подготовив симистор и мультиметр, можно приступать к диагностике. На первом этапе переход проверяется на пробой: щупы прикладываются к силовым электродам, и оценивается результат. Появившийся «0» скажет о неисправности элемента. Если на экране высветилось «1», значит, полупроводник в рабочем состоянии. Некоторые современные тестеры вместо единицы показывают «OL», что также свидетельствует о работоспособности детали.

Вторым шагом следует переместить один из щупов на управляющий контакт, чтобы замерить сопротивление между ними. В норме показатель должен разниться примерно на 100-200 Ом. После зажим цепляется на другой силовой электрод, что приведет к высвечиванию «1» на экране.

Далее проверяем, открывается ли переход радиоэлемента. Для этого необходимо быстро коснуться щупом управляющего вывода при подаче тока на остальные контакты. Последнего можно достичь, воспользовавшись дополнительным проводом или поместив зажим тестера по диагонали. Если симистор исправен, то показатель на экране мультиметра изменится – вместо единицы высветится другое число. Важно быть предельно внимательным, так как в открытом состоянии полупроводник пробудет недолго из-за недостаточного напряжения.

Если в ходе проверки выяснилось, что выпаянный симистор исправен, значит, вызывает сбой другой элемент управляющей платы. Для комплексной диагностики модуля лучше обратиться в сервисный центр.
