Во время ремонта или сборки радиоэлектронных устройств у всех радиолюбителей возникает необходимость проверить транзистор мультиметром. И для этого есть очень простой и самый распространенный способ. В основном эта статья предназначена для начинающих радиолюбителей, поэтому я более доступно для понимания расскажу, как это сделать.

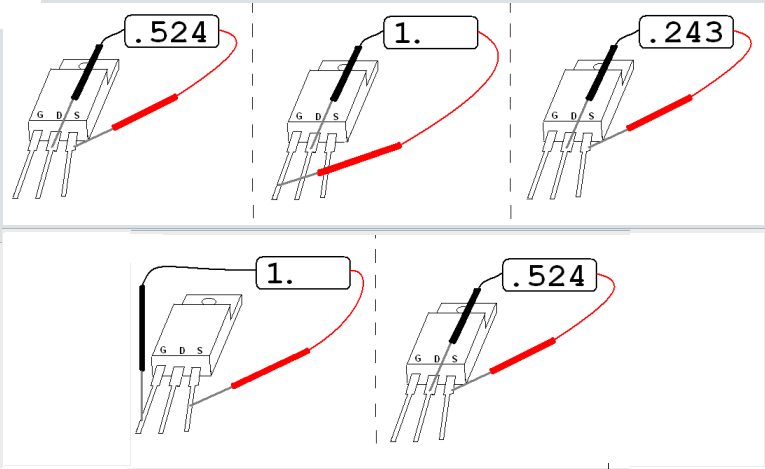

Для начала нужно представить, что собой представляет биполярный транзистор (о том, как проверить полевой транзистор будет написано в отдельной статье).
Получается, что транзистор это два встречно включенных диода с отводом от средней точки, который является базой. Но на самом деле его структура намного сложнее. Наша задача заключается в том, чтобы проверить диоды на исправность. Как проверить диод есть уже отдельная статья. Т.е. сначала проверяем диоды в одну сторону, а потом в другую сторону. Как это сделать видно на рисунках ниже. Для примера взят n-p-n транзистор кт315. Мультиметр включается в режим проверки диодов. Напомню, что при проверке диодов при прямом включении, кода плюс (+) мультиметра подсоединен к аноду, а минус (-) к катоду падение напряжения при исправном диоде будет составлять от 0,1 до 0,8 вольта. На фото обозначена полярность щупов, цоколевка транзистора и выделен режим мультиметра. Ножки транзистора я удлиннил для наглядности.
Если хотя бы один переход пропускает ток в обоих направлениях или не пропускает в обе стороны, то такой транзистор является неисправным.
Кратко весь процесс можно описать следующим образом. Сначала проверяются переходы «база-коллектор» «база-эмиттер» в одном направлении, потом в обратном. Далее проверяется переход «коллектор-эмиттер» в одном направлении и в другом. По результатам проверки делаются выводы о исправности транзистора. Вся проверка занимает не более 1 минуты.
Анекдот: Открыли супермагазин в котором есть ВСЕ: – Я сам обслужу этого покупателя. Приглашает мужика пройти с ним. Заходят они в подвал, свет выключен. Директор спрашивает: – Что вы видите??? Тот: – Ни%уя… Директор: – Здесь как раз 2 кило. Берите и пройдем в кассу!!! |
||||||||||||||||||||||||||||||
Полевые транзисторы Содержимое 2 Транзисторы GBT Содержимое 3 Цифровые микросхемы Аналоговые микросхемы Содержимое 5 Конденсаторы Содержимое 7 |
Устроства для начинающих Электроника для авто Устройства для дома Источники питания Устройства на микроконтроллерах Ремонт бытовой аппаратуры Содержимое 6 Разное Содержимое 7 |
|||||||||||||||||||||||||||||||
Здесь может быть Ваша реклама |
||||||||||||||||||||||||||||||||
И еще одним этапом проверки транзистора является проверка проводимости между коллектором и эмиттером. Ток не должен проходить ни в одном направлении. Бывает, что пробивает транзистор между коллектором и эмиттером по подложке. Если хотя бы в одном направлении проводит, значит, транзистор не исправен. Как это сделать видно на фото ниже.
Проверив несколько десятков транзисторов, вы будете делать это уже на «автомате», и за более короткое время.
И в заключение хочу сказать, что транзисторы необходимо проверять не только при ремонте радиотехники, но и при создании каких либо радиоэлектронных устройств. Часто бывает так, что купленный в магазине или выпаянный из вторичной платы транзистор оказывается неисправным. Кроме простых биполярных транзисторов существует множество других видов. Это однопереходные, составные и так далее. Которые могут содержать в себе дополнительно резисторы, диоды и предохранители. Методика их проверки иная. Поэтому перед проверкой сначала узнайте
Как проверить транзистор мультиметром на работоспособность – простой метод проверки
Рубрика: Статьи про радиодетали, Электрические измерения
Опубликовано 11.
12.2022 ·
Комментарии: 0
·
На чтение: 5 мин
·
Просмотры:
Post Views: 61
При помощи мультиметра можно относительно быстро проверить транзистор на исправность. В этой статье рассмотрим несколько примеров простой проверки транзисторов.
Содержание
Особенности проверки транзисторов
В зависимости от требуемых характеристик, технологий изготовлений и назначения (SMD, силовые и т.п), транзисторы выпускаются в разных корпусах.
Расположение контактов отличается от типа корпуса, поэтому для начала проверки транзистора желательно узнать его цоколёку (распиновку) в даташите (описании).
Можно ли проверить транзисторы, не выпаивая их из платы
Любые радиодетали желательно проверять вне платы. На плате могут быть другие радиодетали, которые могут шунтировать проверяемую деталь. Однако можно выпаять пару контактов, или проводников, которые не будут влиять на показания проверки.
Пример проверки транзисторов мультиметром
Рассмотрим на нескольких примерах простую проверку биполярных транзисторов.
Что именно будет проверяться
У транзисторов можно быстро проверить на исправность его p-n переходы.
У биполярных их два. Если один из них неисправен, это значит, что транзистор подлежит замене. Исключения бывают если внутри корпуса транзистора находится шунтирующий диод.
Настройка мультиметра
Для простой проверки транзисторов подойдет любой мультиметр с функцией диодной позвонки. В этой статье мультиметр DT830B. Подключаем черный щуп в «COM», а красный щуп в «VΩmA». Подключать щупы нужно согласно цветам, иначе будет путаница при измерениях.
Устанавливаем переключатель мультиметра на режим диодной прозвонки.
Что такое диодная прозвонка? Это режим мультиметра при котором на щупы от батареи подается напряжение. Результат падения напряжения на измеряемом объекте будет показан на экране прибора. Т.е. это режим, который измеряет падение напряжения.
Этим режимом диодной позвонки будем открывать p-n переходы транзисторов.
В зависимости от мультиметра режим диодной прозвонки может быть со звуковым оповещением или без него.
Если будет падения напряжения около нуля и у прибора есть звуковое оповещение, то он будет пищать.
Чтобы убедиться в правильности установки щупов и режима работы мультиметра соединяем вместе щупы. Экран покажет значения около 0. Это нормально, поскольку модель не учитывает падения напряжения на щупах.
Пошаговая проверка транзисторов мультиметром
В качестве примера рассмотрим проверку популярного биполярного транзистора КТ315.
Это n-p-n транзистор, т.е. транзистор обратной проводимости.
База у КТ315 находится справа, эмиттер слева, а коллектор по центу.
Чтобы проверить один p-n переход транзистора, нужно поставить красный щуп на p контакт, а черный щуп на n контакт. Это называется прямое включение p-n перехода.
КТ315 n-p-n транзистор, собственно на базу ставится плюс (красный щуп), а на коллектор и эмиттер в порядке проверки переходов минус (черный щуп), но у них будут отличия в показания измерения падения напряжения на их переходах.
Согласно цокол1вке КТ315 ставим красный щуп на базу, а черный щуп на коллектор. Прибор покажет падение напряжения.
Если поставить щупы наоборот, черный на базу, а красный на коллектор, то мультиметр покажет зашкаливающее значение (1).
Это нормально, поскольку p-n переход будет подключен в обратную сторону, и его сопротивление будет настолько велико, что на нем будет огромное падение напряжения, и мультиметр не может измерить его.
Проверка p-n перехода база-коллектор показала, что он исправен.
Теперь ставим черный щуп на эмиттер, и проверяем p-n переход база-эмиттер.
Измерения оказываются больше, чем у перехода базы-коллектор. Это нормальное значение, на эмиттере всегда будет большее падение напряжение, чем на коллекторе.
Проверка комплементарной пары
Проверим биполярный транзистор прямой проводимости, КТ361.
Это практический такой же транзистор, как и КТ315, но противоположной проводимости (p-n-p).
У них одинаковый корпус, характеристики и цоколёвка (расположение выводов).
Такие транзисторы, как КТ361 и КТ315 называют комплементарными. Они могут работать в одной схеме усиливая сигналы разной полярности поочередно.
Внешне отличаются маркировкой. У КТ361Г буква по центру, у КТ315Б находится слева.
Значит проверка мультиметром аналогичная как КТ315, только щупы наоборот. Ставим черный щуп на базу, красный на коллектор. Переход исправен.
Черный щуп на базу, красный на эмиттер. Переход база эмиттер тоже исправен.
Пример неисправного биполярного транзистора
Теперь попробуем проверить транзистор, который вышел из строя в схеме.
Это такой же КТ315 как был выше в статье.
Проверяем переход база коллектор.
Мультиметр показывает практические нулевое падение напряжения. Переход полностью разрушен тепловым пробоем.
Теперь проверяем переход база эмиттер.
Мультиметр показывает 1. Такой показатель означает, что-либо это предел измерения, либо обрыв. Переход база коллектор уже поврежден, и по исправному КТ315 знаем, что он не может показывать такие значения.
Этот транзистор полностью неисправен. Причем неважно уже каким образом подключать щупы к контактам, p-n переходы транзистора разрушены.
Как еще можно проверить транзисторы помимо мультиметра
Не всегда мультиметр может быть удобен для измерений, а иногда можно и без измерений понять, что проверяемая деталь полностью вышла из строя.
Визуальная диагностика
Нередко на транзисторах, особенно силовых (которые работают в цепях питания) остаются следы при возникновении неисправностей. Они такие же как у микросхем – сколы, трещины, следы нагара или дыры на корпусе. Такие транзисторы с большой вероятности уже неисправны, а диагностика измерениями подтвердит это.
Быстрая проверка ESR-тестерами
Еще быстрее можно проверить транзисторы при помощи ESR-тестеров.
Зачем тогда проверка мультиметром? Иногда она действительно быстрее, к тому же у транзисторов разные корпуса, и не всегда будет удобно проверять их ESR-тестерами. Какой-нибудь КТ315 да, а вот небольшой SMD транзистор уже проблематичное, придется подключать щупы в колодку прибора.
Post Views: 61
Тестер транзисторов
| karu sisemus
Все посты с тегами Тестер транзисторов
Опубликовано karusisemus 8 мая 2017 г.
Опубликовано в: Дешевая китайская электроника, ремонт своими руками. Теги: Китайский, DIY, Е7-14, ESR, Karl-Heinz Kübbeler, метр, Тестер транзисторов. Оставить комментарий
Ниже приведены некоторые еретические мысли, связанные с хобби DIY.
Один из ключевых вопросов, который необходимо решить в контексте электроники/радио/ремонта в качестве хобби, это в наличии ассортимент деталей/деталей . В советское время все электронные детали (тогда их называли радиодеталями) были предметом роскоши. В 1970-е годы, когда средняя советская зарплата составляла 60 рублей, официальный транзистор КТ315 стоил 4,50, а латвийский приемник «Селга» содержал 6 таких транзисторов по цене 28 рублей.
В наши дни уже не так очевидно, иметь ли в своем гамаке ассортимент запчастей для электроники.
При условии, что магазин запчастей находится как раз в здании напротив, нет необходимости в снабжении запчастями. А если в 30 минутах езды? Таким образом, если человек не очень организован (до степени серийного убийцы или около того) и если ремонт является более частым действием, чем самостоятельный, отсутствие резистора означает задержку на 1 час.
Между тем, не секрет, что много опыта на самом деле приходит от разборки чужих конструкций. Совершенно случайно сюда попадает и больше всего запчастей. Я отремонтировал, чтобы заработать, но не больше! Теперь я зарабатываю, перетасовывая биты. Привычка разбирать конструкции и повторно использовать части внутри них осталась. Трата времени, связанная с измерительно-организационной деятельностью, теперь называется рекреацией и в резюме записывается как «иметь кучу очень технических увлечений» 😉 И хотите верьте, хотите нет, но эти детали от старых устройств (за заметным исключением — электролиты) имеют тенденцию быть очень надежным, спасибо старению.
В западном обществе возможен и другой подход – покупать эти так называемые «ассортименты» запчастей для электроники в Китае через eBay. Цикл планирования становится длиннее, а процент попаданий (например, наличие популярных деталей, которые вам действительно нужны) относительно низок. Знаете ли вы, какой номинал резистора наиболее популярен при отпайке резисторов от старых западных электронных устройств? Совершенно очевидно Я знаю – это 10 кОм.
Итак, главный вопрос: как организовать части. Получается, нам приходится делить нашу деятельность на несколько этапов. Первый – измеряет части , о которых я расскажу сегодня. Второй этап — рациональное хранение деталей, это отдельная тема.
Это моя текущая рабочая лошадка (на eBay она называется ESR meter ). Я купил его на месте в виде печатной платы и заплатил вдвое больше, потому что мне это было нужно БЫСТРО. Как видите, повторное использование электролитических конденсаторов — дело сомнительное.
Тем не менее, я должен предупредить вас – гнездо с нулевой силой рассчитано только на 5000 транзисторов для измерения (было там). Также было бы разумно открыть болты, просверлить отверстия в печатной плате и установить несколько более длинных болтов (это мощное мероприятие запланировано китайцами примерно на 500 выполненных измерений). Моя рекомендация: купите новую розетку сегодня, а пока пройдите курсы пайки. 123111 – это порядок контактов в верхнем ряду, если вам еще никто не сказал. Ряд 2 — это полный лагерь со 2 штифтами.
Это то, что вы видите на печатной плате. Большой синий электролит — мое собственное дополнение.
Конечно, конечно… некоторые умеют только воровать (упс, собирать все ценное в Мидленде). Я знаю. Так что читайте здесь огромные рукописи оригинальных авторов и дважды подумайте, прежде чем кормить воров. А затем накормить воров и, возможно, отправить пиво или ящик пива герру Карлу-Хайнцу и его друзьям.
У Карла-Хайнца есть несколько ценных советов по поводу ссылок на 2,5 В, которые наши китайские друзья слишком дорого реализовали 🙂
Так или иначе, чуть позже, в рамках несколько более длительного цикла планирования, я заказал еще одно контрафактное устройство на eBay, на этот раз вместе с прозрачной коробкой.
Стоимость – чуть меньше 20EUR. Как и в случае с любым товаром китайского или российского производства, часть продукции, сделанной своими руками, осталась за потребителем.
Теперь посмотрим, на что способны эти устройства. Честно говоря, они в основном работают. Проблемы возникают с нестандартными конструкциями, такими как AS431A, которые часто встречаются в старых конструкциях и с конденсаторами ниже 26 пФ.
Что касается артефактов, которые китайцы не смогли измерить, эта вежливая нация использует эвфемизмы вроде «4» (отличная шутка!). Кстати, сообщение об ошибке «5» также существует, но встречается реже.
Хотя эти устройства очень хороши для использования активных компонентов (почему? потому что они определяют тип), я предпочитаю измерять пассивных компонентов более традиционными устройствами:
рис, я использую 10-кратное усреднение. Цикл измерения все же короче, чем у дешевого измерителя ESR (9-10 сек из-за отсутствия рекламы).
И наоборот, ESR-метры полезны, если ваши входные данные не отсортированы (R, C, L) и вам нужно быстро их отсортировать.
Е7-14 имеет 4-проводное подключение к тестируемому устройству, поэтому можно делать удивительные вещи, например, измерять подстроечный конденсатор 2-7 пФ, держа его в руках и регулируя. Вы можете делать чудеса, например, смещать конденсатор или варикап до 120 В во время измерения. Ах да, я упоминал, что у Bestia есть интерфейс GPIB? 😉
«Измеритель иммитационного сопротивления» был куплен как новый и распакован, когда Советы покинули мою страну, и все было на продажу. Я заплатил за него 10-ю часть своей месячной зарплаты, о чем пока не жалею.
И… существуют детали, которые ни одно из устройств не может измерить, например, 10-вольтовые стабилитроны.
