Как провести электричество на балкон: Простой способ провести электричество на балкон

Содержание

Простой способ провести электричество на балкон

Любое помещение нельзя считать благоустроенным, если в нём нет электричества. Это правило относят и к балконам.

Многих владельцев, прежде всего, застеклённых балконов, которые используются в качестве дополнительной комнаты, интересует вопрос: как провести электричество на балкон, чтобы он был освещён, и можно было пользоваться электроприборами.

Интересное решение — освещение с помощью светодиодной ленты под подоконником.

Об электроснабжении балконов описано в этой статье.

Содержание

Требования к балкону по электроснабжению

Чтобы провести электричество на балкон, обязательно оценивают его состояние.

На балконе не должно быть перепадов температуры, из-за которых появится конденсат, и произойдёт замыкание незащищённой электропроводки, а затем пожар. Помещение должно быть сухим и проветриваемым.

Не рекомендуется проводить электричество на незастеклённом балконе, так как в этом случае приходится принимать повышенные меры по электробезопасности, а это дополнительные затраты. Например, на таких балконах используют только влагозащитные светильники и электропроводку, проложенную в защитном рукаве или коробе.

Электрическую проводку целесообразно проводить на застеклённом балконе перед отделочными работами во время капитального ремонта.

Требования к электробезопасности

Перед работами с электричеством, необходимо ознакомиться с правилами электробезопасности, а затем их соблюдать. Для безопасности необходимо:

все работы на электросетях выполнять только при полностью обесточенной квартире;

выбирать электроинструмент с изолированными ручками и двойной изоляцией;

перед сверлением стен убедиться, что под штукатуркой не проложены провода скрытой проводки;

Подготовка к монтажу

Чтобы проложенная электропроводка и установленное электрооборудование не нарушали требований электробезопасности, не портили интерьер балкона, необходимо подготовиться к монтажу. Подготовка включает определённые операции.

Выбор типа освещения.

Очень важно правильно выбрать тип освещения для балкона. Во-первых, от освещения зависит назначение помещения, во-вторых, с освещением связана нагрузка на сети.

Используются следующие варианты освещения:

точечное освещение — это вариант для потолка балкона, обшитого деревом или ПВХ панелями. Существуют разные типы точечных светильников (диодные, галогенные, накаливания), которые различаются по энергопотреблению и способу подключения;

настенное освещение — это светильники в виде бра. Они крепятся к стенам в разных частях балкона, а управляются от одного или от разных выключателей;

общее освещение — это самый простой и неэнергоемкий вариант, который легко реализуется. Когда на балконе необходимо иметь только техническое освещение, то светильник с одной или несколькими лампами подвешивается на потолок.

Выбор схемы подключения.

После выбора типа освещения легко рассчитать максимальную нагрузку на сети. В зависимости от нагрузки выбирается один из вариантов подключения к квартирному электроснабжению:

квартирный распределительный электрический щиток;

распределительная коробка между потребителями внутри квартиры;

электрическая розетка, расположенная рядом с балконом.

Самый простой вариант: вывод питающего кабеля от ближайшей розетки

В зависимости от источника электроснабжения создаётся электрическая схема, по которой будут выполняться монтажные работы.

В большинстве случаев балконы подключаются к ближайшей электрической розетке.

Если на большом балконе устанавливается несколько светильников и розеток, то для них монтируют общую распределительную коробку.

Возможный вариант схемы электроснабжения балкона имеет следующий вид:

В этой схеме используется параллельный способ подключения, то есть к фазному и нулевому проводу параллельно подключаются выключатель, светильник, розетки.

Выбор способа разводки проводов.

Для разводки электрических проводов на балконе используют один из способов.

Скрытый способ — вариант, при котором провод прокладывают в специальных каналах. Удобный способ скрыть провода под штукатуркой или покрытием.

Открытый способ — это простой и дешёвый вариант прокладки проводов. Предусмотрены разные способы защиты проводов. Например, прокладка проводов в жёстких пластиковых трубах, которые с помощью специальных приспособлений крепятся к стене.
Проводка в кабель — каналах

Выбор и покупка проводов.

Правильный выбор проводов существенно влияет на качество проводки. В качестве материала для проводов используется медь и алюминий.

Чаще всего предпочтение отдаётся проводам с медными жилами.

Они имеют более низкое сопротивление, чем алюминиевые провода, а значит, при одинаковом сечении выдерживают большую нагрузку. Важное преимущество медных проводов — это высокая гибкость, что требуется при прокладке балконной проводки.

Алюминиевые провода более дешёвые, поэтому в домах старой застройки вся скрытая проводка уложена проводами из такого материала. Сейчас провода из алюминия используются, когда необходимо сэкономить, а безопасность не имеет значения.

В электропроводке должны быть провода из одного материала, потому что алюминий с медью в скрутке окисляются, после чего возникает искрение.

Можно подсоединить через специальный одноразовый клеммник

По мнению специалистов, для прокладки сетей в квартире должны использоваться электрические кабели следующих марок:

ВВГ — небронированный гибкий кабель, состоящий из медных жил. Они имеют различную форму с поливинилхлоридной изоляцией. Существуют различные модификации кабеля, в том числе с негорючей изоляцией;

NYM — кабель, изготовленный по европейским стандартам. Чтобы обеспечить негорючесть изделия, между оболочкой и медными жилами уложен резиновый наполнитель.

Существенным плюсом обоих кабелей, кроме лёгкой разделки и удобного монтажа, является широкий ассортимент по техническим характеристикам и ценам.

Сечение жил соединительного кабеля зависит от нагрузки.

Контур освещения балкона имеет небольшую нагрузку, поэтому может подключаться кабелем 1,5 квадрата.

Нагрузка на розетках связана с подключёнными электроприборами. Чтобы пользоваться приборами максимальной мощности, достаточно проложить кабель 2,5 квадрата.

Для прокладки электричества на балкон от розетки, достаточно двухжильного кабеля с запасом по мощности. В том случае, когда планируют пользоваться на балконе мощными электроприборами, то от квартирного электрощита прокладывают трёхжильный кабель.

При покупке кабельной продукции обращают внимание, кроме цены, на следующие особенности:

соответствие марки и сечения кабеля расчётным данным;

наличие на бухте кабеля бирки с указанием основных характеристик. Кроме того, на изоляции по всей длине кабеля должно указываться сечение и марка;

кабель не должен иметь перегибов, повреждений, помятостей.

Выбор и покупка розеток и выключателей.

Существует большой ассортимент розеток и выключателей. Их выбор в зависимости от дизайна, стоимости и дополнительных возможностей зависит от предпочтений пользователя. Например, для балкона можно выбрать выключатель оригинального дизайна со световым маячком. А вот для выбора и покупки долговечных, надёжных и безопасных моделей необходимо учитывать некоторые особенности.

Способ установки.

Выбор розеток и выключателей зависит от специфики монтажа проводки на балконе. Конструктивно и по цене отличаются изделия для открытой и скрытой проводки.

Выключатель открытого типаВстроенный выключатель

Номинальный ток.

С этим параметром связана допустимая нагрузка на изделие. Если для выключателя нагрузка не имеет большого значения, то у розеток должен быть запас по мощности. Практика показывает, что когда на балконе не планируется подключать оборудование больше 3,5 кВт, то достаточно розеток с номинальным током

16 А.

Степень защиты.

Балконное электрооборудование должно защищаться от пыли и влаги. На его корпусе нанесён код IP, который характеризует степень защиты.

Распаячная коробка с влагозащитой

Рекомендуется для застеклённого балкона выбирать модели с показателем не меньше IP54 (средняя степень защиты), а для открытого балкона — IP56 (полная защита).

Качество контактной группы.

Это важный параметр, прежде всего, для розеток:

контакты со специальными пружинами меньше разрабатываются;

высокая надёжность у контактов из цветных металлов;

упругие контакты почти не подгорают.

Розетки из керамики выдерживают большую нагрузку, чем пластиковые, а значит, служат дольше.

Производитель.

На рынке электротоваров представлены модели розеток и выключателей отечественных и импортных производителей. Они мало отличаются по качеству, но есть различия в цене. Правда, монтаж отечественных моделей более трудоёмкий.

Хорошо себя зарекомендовали модели, выпускаемые под такими брендами:

LK StudioTM — Россия;

Legrand — Франция;

Polo — Польша;

SIMON — Испания;

Viko — Турция.

Монтаж скрытой проводки от комнатной розетки

Схема подключения розеток и выключателей с заземлением

Чтобы монтажные работы были качественными, необходимо, кроме подготовки материалов и инструментов, выполнить разметку по ранее разработанной схеме.

Штробим стену для прокладки провода от розеткиВ случае чистовой отделки в комнате скрываем провод в кабель каналах

К скрытому типу относится прокладка электропроводки от комнатной розетки под различными обшивками балкона (плиты, панели, гипсокартон).

В этом случае вместо штробов используются гофрированные трубы, короба, пластиковые трубы.

Работы выполняются в следующем порядке:

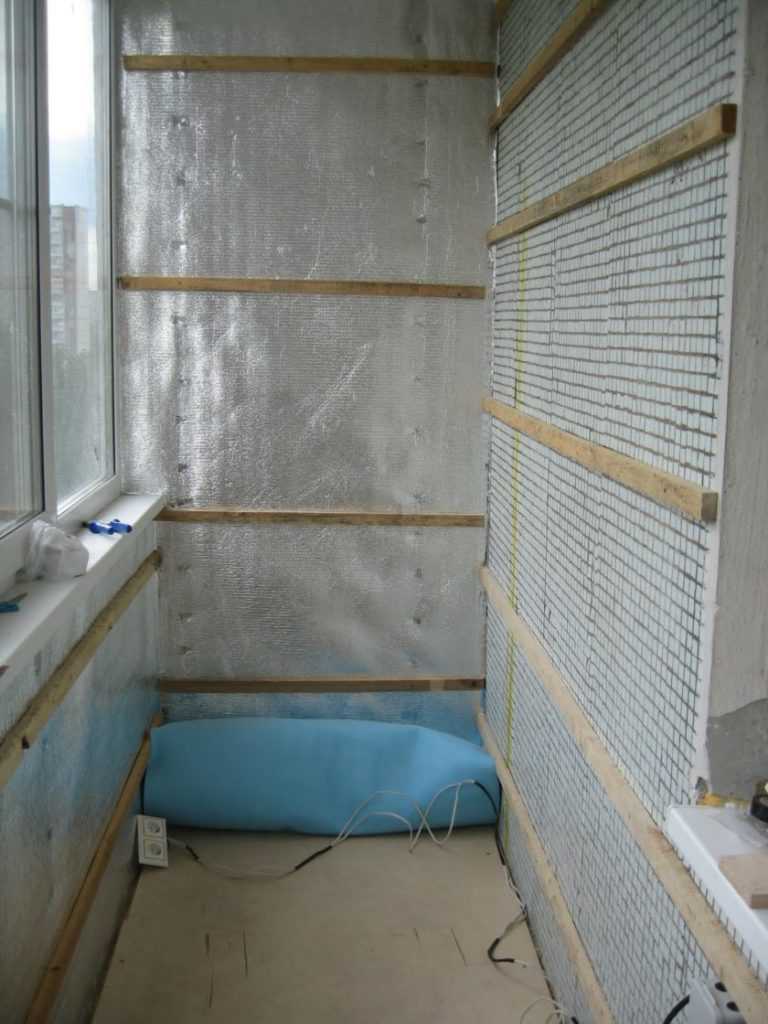

На стенах и на потолке собирают конструкцию из профилей. Пробивают в стене входное отверстие для кабеля.
Легче всего завести кабель через раму

Отмечают места установки распределительной коробки (200 мм от потолка), розеток (300 мм от пола) и выключателя (1000 мм от пола). Нельзя забывать об удобстве и практичности установки светильников.
Закладные бруски для розеток и выключателей

К стене крепят накладную распределительную коробку с соответствующей степенью защиты (код IP).

Через гофрированные трубы пропускают кабель. Укладку и крепление труб выполняют строго вертикально от распределительной коробки в сторону розеток, выключателя, светильников. К распределительной коробке подключают кабель от комнатной розетки.

В распределительной коробке соединяют провода и изолируют.
Соединяем согласно электросхеме с помощью клеммников WAGO

Монтируют обшивку на профили.

Специальной насадкой на дрели делают отверстия в обшивке, предназначенные для подрозетников выключателя, розеток, светильников. В отверстия вытягивают провод, проложенный в гофрированных трубах.
Если насадки нет — тонким сверлом

Подключают выключатель, розетки и светильники к проводам.

Проверяют качество монтажных работ по нагреву мест соединения проводов, включив в розетку энергоёмкое устройство.

Кто не знает как подключить розетку и выключатель в одной коробке — посмотрите видео:

Монтаж открытой проводки от комнатной розетки

Порядок монтажных работ аналогичный варианту скрытой проводки. Правда, есть различия по способам прокладки кабеля.

Изначально для открытой проводки использовались скрученные провода на изоляторах. Сегодня существуют другие более удобные и надёжные способы.

Крепление кабелей скобами. Способ отличается простотой и дешевизной, но нарушается дизайн помещения.

Укладка в трубах. Используются гофрированные трубы, которые хорошо вписываются в дизайн балкона.

Укладка в коробах. Наиболее востребованный для балкона способ монтажа. Соединительный кабель укладывается в плинтус или жёсткие короба, изготовленные из негорючего пластика. Эти приспособления имеют защёлкивающие крышки, которые облегчают процесс прокладки и замены сетей. Кроме того, на короба монтируют розетки или используют розетки и выключатели, встроенные в плинтус.

В общем, чтобы провести электричество на балкон, необязательно получать диплом электрика. Достаточно иметь навыки по работе с электричеством, соблюдать правила безопасности, и не нарушать технологию монтажных работ.

Проводка на лоджии – как своими руками провести электричество на лоджию

Как правило, при проектировании на лоджии и балконе проводка электричества не всегда предусмотрена. Поэтому, если вы хотите самостоятельно провести электричество на вашу лоджию, вы можете смело делать это. В наше время своими руками можно сделать практически все, потому что люди друг с другом всегда делятся своим опытом, и современная техника позволяет проводить довольно сложные и серьезные работы без помощи профессионалов. Но отметим тот факт, что без советов грамотного специалиста вам все же не обойтись. Поэтому, приступая к установке электропроводки на вашу лоджию своими руками, лучше почитать некоторую информацию на эту тему, и непременно следовать тем советам, которые вам могут дать книги или просторы интернета.

Лоджия в наше время чаще всего становится идейным продолжением вашей комнаты или кухни. Из лоджии раньше делали что-то вроде кладовки для хранения ненужных вещей или зимних заготовок. Сейчас от этого постепенно уходят, и современные решения в интерьере позволяют использовать пространство лоджии с большей пользой. Поэтому в случае, если вы решаете сделать на вашей лоджии рабочее место или уютный уголок для отдыха, освещение просто необходимо. Конечно, лоджия располагает своим естественным освещением, которое идет из окон, но ведь его не всегда бывает достаточно, особенно в зимнее время, когда день становится короче ночи, и очень рано на улице темнеет.

Итак, мы привели вам достаточно доводов для того, чтобы окончательно решиться на проводку электричества на лоджию. И у вас встает ответный вопрос: как провести свет на лоджию своими руками? Сегодня сделать это совершенно не сложно, и мы вам можем доказать это.

Прокладка света на лоджию своими руками – с чего стоит начать?

В первую очередь, конечно, вам стоит определиться с тем, что именно вы ходите видеть на вашей лоджии. Это будет отдельная рабочая зона или зона отдыха, а, может, вы хотите расположить там красивый розарий? В зависимости от того, какую роль будет играть для вас лоджия, необходимо будет строить дальнейшие шаги. Самое основное – это определение количества света, ведь для каждой цели есть свои предпочтения в освещенности. От количества осветительных приборов будет зависеть потребляемая мощность, а от данной мощности будет зависеть один из основополагающих моментов – это система подпитки электричеством. Есть три возможных варианта источников напряжения:

основной источник питания всей квартиры – электрощиток
распределительная коробка внутри квартиры, которая обычно стоит на стыке комнат
ближайшая к лоджии розетка

С источниками питания определились, теперь перейдем к планированию. Необходимо перед началом работ обязательно создать проект или даже схему, благодаря которой вы будете четко располагать информацией относительно того, сколько приборов у вас будет светить на лоджии, а также откуда и каким образом будет проходить электропроводка на лоджию. И далее по схеме будет значительно проще провести электрику на лоджию своими руками.

Способы прокладки линии проводки

Перед созданием схемы также нужно определиться, каким образом будет проходить проводка. Существует два варианта прокладки проводов:

скрытая проводка для освещения лоджии
открытая проводка для освещения лоджии

В жилых помещениях более приветствуется закрытая схема проводки, но более простым способом считается открытое проведение электричества. Разберемся подробнее в этих вариантах, а вы уже для себя сами решите, какой из вариантов вам окажется ближе.

Скрытая проводка

Для скрытой электропроводки необходим следующий процесс действий:

прокладка штроб в стенах и потолке с помощью перфоратора
расчет общей нагрузки будущей потребляемой энергии
подбор кабеля соответствующего сечения: в обычной практике используется два вида сечения: 1,5 мм кв. используется для цепей освещения, 2,5 мм кв. – для розеток
определение будущего расположения и вида выключателя
скрытие под шпатлевкой проводов, после укладки изолированного провода в гофрированном шланге в штробы

Открытая проводка

Открытая проводка – наиболее простой вариант, потому что в нем отсутствуют действия по штроблению стен, а кабель обычно прокладывается в специальном пластиковом коробе поверх стен комнаты и самой лоджии. Единственный минус такой проводки состоит в том, что он может не всегда подходить под дизайнерский проект интерьера лоджии. В таком случае проводка прячется либо под обшивку стен – деревянных или пластиковых, либо красится и подготавливается под будущую идею обстановки. Для проведения электричества своими руками открытым способом, нужны будут следующие инструменты:

металлорукава, пластиковые негорючие гофротрубки или кабель-канал также из негорючего пластика
монтажные соединительные коробки
кабель медный, сечение которого определяется будущей потребляемой мощностью
необходимые светильники и выключатели

Очень важным аспектом при выборе инструментов является выбор специальной степени защиты этих инструментов. То есть, чтобы избежать возможного замыкания, коробки, светильники, розетки и выключатели должны быть защищены от пыли и влаги, которая может скапливаться в лоджии.

Установка электричества своими руками – меры предосторожности

Очень важный аспект, на который вы должны обратить внимание – это меры предосторожности. Нельзя забывать тот факт, что лоджия является одним из основных пожароопасных помещений. Риск возгорания значительно увеличивается, если на лоджии имеется дерево или пластиковая обшивка стен. Для предотвращения нежелательных последствий, стоит использовать либо закрытую проводку, либо в обязательном порядке электрические провода должны быть изолированы в специальных трубках.

Выбор светильных приборов

Для правильной организации освещения на лоджии своими руками, очень важно обратить внимание на количество и качество осветительных приборов. Чтобы провести свет на лоджию, нужно учесть её габариты, а также то, какую роль помещение будет исполнять, и какой, в связи с этим, будет нужен уровень освещенности. Так же и дизайнерская идея должна соответствовать общей концепции.

Световая техника может быть классифицирована по следующим признакам:

тип света
тип монтажа

Тип света приборов

Светильники могут отличаться друг от друга по типу света, то есть обращаем внимание на световой поток, который излучает прибор:

прямое направление вниз – часто используется для зонирования и для лоджии с низким потолком
отраженный тип света – направление света идет вверх, и, отражаясь от потолка, рассеивается по всей площади лоджии
рассеянный тип света – отражается от потолка, пола и стен равным потоком, чаще всего такого рода светильники оснащены диммером, с помощью которого можно регулировать интенсивность освещаемости

Тип монтажа приборов

Кроме тона освещенности и направления света, очень важна грамотность расположения источника света. Здесь играет роль зрительный аспект, ведь с помощью света можно и увеличить и уменьшить пространство лоджии. Различаются в монтаже следующие виды светильников:

потолочные, самые распространенные светильники
напольные, как правило, очень компактны и удобны, так как их возможно передвигать
настенные – это бра, которое помогает помещению стать уютным
встраиваемые точечные светильники из светодиодных лампочек –долго служат, и очень удобны в использовании, самый часто используемый атрибут в современном интерьере

Освещение лоджии также может различаться по локализации. Например:

естное освещение
общее
декоративное
комбинированное
двухуровневое

Благодаря такому расположению осветительных приборов можно очень интересно поиграть с зонированием пространства. Можно на лоджии, если она располагает габаритами, совместить сразу два места – рабочую зону и зону отдыха, например.

Сегодня к лоджии все чаще и чаще предъявляются требования почти такие же, как к обычной комнате. Но вы можете воплотить в реальность вои мечты и спокойно своими руками сделать то, что давно хотели. Используя рекомендации опытных специалистов и дизайнеров, вы можете самостоятельно добавить в свою жизнь больше красок. Если ваша лоджия до сих пор не освещена, попробуйте свои силы и начните ремонт. Ведь очень приятно потом принимать к сведению тот факт, что своими руками вы можете сделать больше того, что вы сами ожидали.

Розетка, светильник, требования электробезопасности

В современном интерьере балконы и лоджии перестали выполнять функции кладовых. Они используются как место для отдыха или работы. Для создания приятного и функционального интерьера к балкону следует подвести электричество. Выполнить разводку можно самостоятельно – при наличии знаний и необходимых инструментов это не составит труда. Так же будут работать специалисты.

Содержание

Проводка на балконе своими руками
Электротехнические требования
Важные моменты подготовки
Места подключения и выбор способа прокладки кабеля
Закрытый способ
Открытый способ

Проводка на балконе своими руками

Перед монтажом проводки на балконе необходимо необходимо спланировать расположение светильников, розеток, выключателей

Перед началом работ необходимо решить, какие элементы и в каком количестве будут установлены на балконе (выключатель, светильники, розетки), как они будут расположены. Затем выбирается способ подключения электричества:

с квартирного щитка;
от распределительной коробки;
из ближайшей точки продаж.

После этого рассчитывается необходимая длина кабеля, выбирается способ его прокладки, а также подбираются розетки, выключатели, светильники и другие элементы будущей электросхемы.

Электротехнические требования

Закрытая электропроводка

Балконы и лоджии, особенно застекленные, являются достаточно пожароопасными помещениями в квартире, особенно если они обшиты деревом или оформлены деревянными рамами. Накладки из пластика или материалов типа МДФ также легко загораются. Поэтому безопаснее делать проводку закрытого типа – прорезать стену и проложить кабель в углубление, затем оштукатурить, либо закрепить кабель на стене, а потом закрыть обшивкой. Но этот вариант больше подходит, если проводку делают одновременно с ремонтом, так как чистовую отделку жалко портить, особенно относительно свежую, да и стоит она дороже. В таких случаях удобно использовать пластиковый кабель-канал или гофру. Они легко монтируются, не горят и выглядят достаточно аккуратно.

Для выполнения открытой проводки необходимо строго соблюдать правила техники безопасности. Провод обязательно должен иметь надежную и полную изоляцию и быть хорошо закрепленным.

Часто такой способ монтажа продиктован наличием ремонта, который не хочется испортить, либо дизайнерским решением – в частности для интерьеров в стиле ретро, когда кабели прокладываются в текстильной изоляции. Открытая проводка также распространена в деревянных домах.

Важные моменты подготовки

Таблица расчета поперечного сечения кабеля

Выбор проволоки определяется необходимой толщиной сечения и материалом ее изготовления. Толщина сечения зависит от того, насколько мощные устройства будут использоваться. Так как на балконе обычно не обустраивают мастерские или подобные помещения, проводка стандартная. По материалу тут только два варианта – медный или алюминиевый провод. Медь лучше по характеристикам, но стоит дороже. Кабель используется двух- или трехжильный, сечением – 1,5 или 2,5 кв.мм.

Розетки на балконе должны быть закрыты, так как в этом помещении предполагается более высокая влажность и больше пыли, чем в других комнатах, поэтому балконную розетку необходимо защитить. Особых требований к переключателям нет — можно выбрать любой. Рационально установить блок с розеткой и выключателем. Это сэкономит время и кабель. Если проводка проложена в воздуховоде, из эстетических соображений лучше свести к минимуму разветвления.

Из светильников по светораспределению лучше использовать бра. Кроме того, они более удобны в установке.

Точки подключения и выбор способа прокладки кабеля

При выборе точки подключения следует руководствоваться мощностью устройств. При наличии на балконе холодильника или другого устройства аналогичной мощности, розетку необходимо запитать от квартирного щитка или от распределительной коробки. Если предусматривается только включение светильников и, например, ноутбука, достаточно провести проводку на балкон из комнаты и запитать кабель от розетки.

После определения физических параметров будущей электросхемы решается вопрос, как проложить кабель. Открытый способ проще, закрытый – эстетичнее и надежнее.

Закрытый способ

Укладка проводов в паз

Так как этот вариант предполагает скалывание стены, вам понадобится перфоратор. Также следует четко продумать схему электропроводки, чтобы не делать лишних углублений в стене. Стробы изготавливаются на основе схемы расположения светильников, выключателя и розетки. В них прокладывается кабель, а место его прокладки шпаклюется. Устанавливаются электроприборы. Внешнюю часть розеток, выключателей и светильников лучше всего устанавливать в самом конце, когда стены будут отделаны.

Если разводка электричества происходит на этапе, когда балкон делается с нуля, то лучше остановиться на закрытом типе разводки из соображений безопасности.
