Содержание

прозвонка на КЗ и обрыв, измерение напряжения и тока

Основным элементом источника питания цифровых приборов является устройство преобразования тока и напряжения. Поэтому при поломке оборудования часто подозрение падает именно на него. Проще всего проверить импульсный трансформатор мультиметром. Существуют несколько способов измерений. Какой выбрать — зависит от ситуации и предполагаемых повреждений. При этом самостоятельно выполнить проверку любым из них совсем несложно.

Конструкция преобразователя

Перед тем как приступить непосредственно к проверке импульсного трансформатора (ИТ), желательно знать, как он устроен, понимать принцип действия и различать существующие виды. Такое импульсное устройство используется не только как часть блока питания, его задействуют при построении защиты от короткого замыкания в режиме холостого хода и в качестве стабилизирующего элемента.

Импульсный трансформатор используется для преобразования величины тока и напряжения без изменения их формы. То есть он может изменить амплитуду и полярность различного рода импульса, согласовать между собой различные электронные каскады, создать надёжную и устойчивую обратную связь. Поэтому главным требованием, предъявляемым к нему, является сохранение формы импульса.

Добиваются этого снижением паразитных величин, таких как межвитковая ёмкость и индуктивность, путём использования небольших сердечников, расположением витков, уменьшением числа обмоток. Основными характеристиками трансформатора являются: мощность и рабочее напряжение. Конструктивно устройство может быть выполнено в следующем виде:

  • стержневом — магнитопровод такого трансформатора выполняется из П-образных пластин, обхваченных обмотками;
  • броневом — используются Ш-образные пластины, а обмотки располагаются в катушках, образуя своеобразную броню;
  • тороидальном — его вид напоминает геометрическую фигуру тор, при этом он не имеет катушек, а обмотка наматывается на сердечник;
  • смешанном (бронестержневом) — собирается из четырёх катушек и магнитопровода совмещённого типа.

Магнитопровод в трансформаторе выполняется из пластин электротехнической стали, кроме тороидальной формы, в которой он сделан из рулонного или ферромагнитного материала. Каркасы катушек размещаются на изоляторах, а провода используются только медные. Толщина пластин подбирается в зависимости от частоты.

Расположение обмоток может быть выполнено спиральным, коническим и цилиндрическим видом. Особенностью первого типа является использование не проволоки, а широкой тонкой фольгированной ленты. Второго — выполняются с различной толщиной изоляции, влияющей на напряжение между первичной и вторичной обмотки. Третьего же типа представляют собой конструкции с намотанной проволокой на стержень по спирали.

Принцип работы устройства

Принцип действия ИТ основан на возникновении электромагнитной индукции. Так, если на первичную обмотку подать напряжение, то по ней начнёт протекать переменный ток. Его появление приведёт к возникновению непостоянного по своей величине магнитного потока. Таким образом, эта катушка является своего рода источником магнитного поля. Этот поток по короткозамкнутому сердечнику передаётся на вторичную обмотку, индуцируя на ней электродвижущую силу (ЭДС).

Величина напряжения на выходе зависит от отношения числа витков между первичной обмоткой и вторичной, а от сечения используемого провода зависит максимальная сила тока. При подключении к выходу мощной нагрузки увеличивается потребление тока, что при малом сечении проволоки приводит трансформатор к перегреву, повреждению изоляции и перегоранию.

Работа ИТ зависит также от частоты сигнала, который подаётся на первичную обмотку. Чем выше будет эта частота, тем меньшие потери будут происходить при трансформации энергии. Поэтому при высокой скорости подаваемых импульсов размеры устройства могут быть меньшими. Достигается это работой магнитопровода в режиме насыщения, а для снижения остаточной индукции используется небольшой воздушный зазор. Этот принцип и используется при построении ИТ, на который подаётся сигнал с длительностью всего в несколько микросекунд.

Подготовка и проверка

Для проверки на работоспособность импульсного трансформатора можно использовать как аналоговый мультиметр, так и цифровой. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления. После в гнёзда тестера вставляются два провода и перемыкаются накоротко. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить.

С цифровым мультиметром проще. В его конструкции используется анализатор, который следит за состоянием батареи и при ухудшении её параметров выводит на экран тестера сообщение о необходимой её замене.

При проверке параметров трансформатора используется два принципиально разных подхода. Первый заключается в оценке исправности непосредственно в схеме, а второй — автономно от неё. Но важно понимать, что если ИТ не выпаять из схемы, или хотя бы не отсоединить ряд выводов, то погрешность измерения может быть очень большой. Связано это с другими радиоэлементами, шунтирующими вход и выход устройства.

Порядок выявления дефектов

Важным этапом проверки трансформатора мультиметром является определение обмоток. При этом их направление существенной роли не играет. Сделать это можно по маркировке, нанесённой на устройство. Обычно на трансформаторе указывается определённый код.

В отдельных случаях на ИТ может быть нанесена схема расположения обмоток или даже подписаны их выводы. Если же трансформатор установлен в прибор, то в нахождении распиновки поможет принципиальная электрическая схема или спецификация. Также часто обозначения обмоток, а именно напряжения и общий вывод, подписываются на самом текстолите платы возле разъёмов, к которым подключается устройство.

После того как выводы определены, можно приступать непосредственно к проверке трансформатора. Перечень неисправностей, которые могут возникнуть в устройстве, ограничен четырьмя пунктами:

  • повреждение сердечника;
  • отгоревший контакт;
  • пробой изоляции, приводящий к межвитковому или корпусному замыканию;
  • разрыв проволоки.

Последовательность проверки сводится к первоначальному внешнему осмотру трансформатора. Он внимательно проверяется на почернения, сколы, а также запах. Если явных повреждений не выявлено, то переходят к измерению мультиметром.

Исследование на обрыв и КЗ

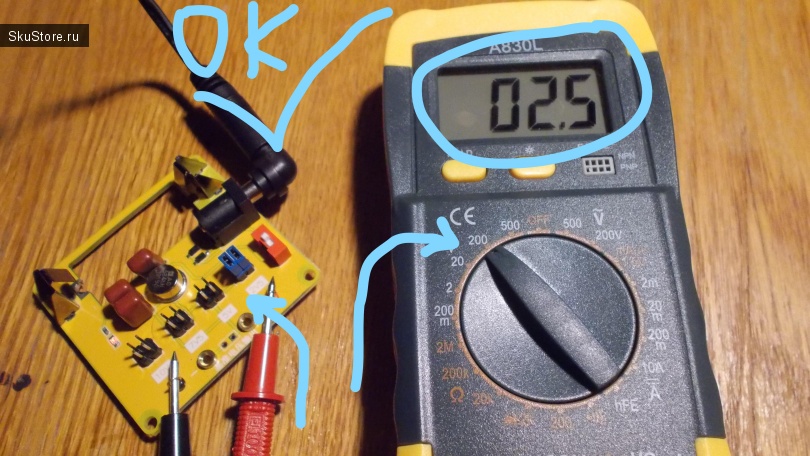

Для проверки целостности обмоток лучше всего использовать цифровой тестер, но можно исследовать их и с помощью стрелочного. В первом случае используется режим прозвонки диодов, обозначенный на мультиметре символом -|>| --))). Для определения обрыва к цифровому прибору подключаются измерительные провода. Один вставляется в разъёмы, обозначенные V/Ω, а второй — в COM. Галетный переключатель переводится в область прозвонки. Измерительными щупами последовательно дотрагиваются до каждой обмотки, красным — к одному её выводу, а чёрным — к другому. При её целостности мультиметр запищит.

Аналоговым тестером проверка выполняется в режиме замера сопротивлений. Для этого на тестере выбирается наименьший диапазон измерения сопротивлений. Это может быть реализовано через кнопки или переключатель. Щупами прибора, так же как и в случае с цифровым мультиметром, дотрагиваются до начала и конца обмотки. При её повреждении стрелка останется на месте и не отклонится.

Таким же образом происходит проверка на короткое замыкание. Возникнуть КЗ может из-за пробоя изоляции. В результате сопротивление обмотки уменьшится, что приведёт к перераспределению в устройстве магнитного потока. Для проведения тестирования мультиметр переключается в режим проверки сопротивления. Дотрагиваясь щупами до обмоток, смотрят результат на цифровом дисплее или на шкале (отклонение стрелки). Этот результат не должен быть менее 10 Ом.

Чтобы убедиться в отсутствии КЗ на магнитопровод, одним щупом прикасаются к «железу» трансформатора, а вторым — последовательно к каждой обмотке. Отклонения стрелки или появления звукового сигнала быть не должно. Стоит отметить, что прозвонить тестером межвитковое замыкание можно только в приближённом виде, так как погрешность прибора довольно высока.

Измерения напряжения и тока

При подозрении на неисправность трансформатора тестирование можно провести, и не отключая его полностью от схемы. Такой метод проверки называется прямым, но связан с риском получить удар электрическим током. Суть действий в измерении тока заключается в выполнении следующих этапов:

  • из схемы выпаивается одна из ножек вторичной обмотки;
  • провод чёрного цвета вставляется в гнездо мультиметра COM, а красного — подключается к разъёму, обозначенному буквой А;
  • переключатель устройства переводится в положение, соответствующее зоне ACA.
  • щупом, подключённым к красному проводу, касаются свободной ножки, а к чёрному — места, к которому она была припаяна.

При подаче напряжения, если трансформатор работоспособный, через него начнёт протекать ток, значение которого и можно будет увидеть на экране тестера. Если ИТ имеет несколько вторичных обмоток, то сила тока проверяется на каждой из них.

Измерение же напряжения заключается в следующем. Схема с установленным трансформатором подключается к источнику питания, а затем тестер переключается на область ACV (переменный сигнал). Штекеры проводов вставляются в гнёзда V/Ω и COM и прикасаются к началу и концу обмотки. Если ИТ исправен, то на экране отобразится результат.

Снятие характеристики

Чтобы иметь возможность проверить трансформатор мультиметром таким методом, необходима его вольт-амперная характеристика. Этот график отображает зависимость между разностью потенциалов на выводах вторичных обмоток и силы тока, приводящей к их намагничиванию.

Суть метода лежит в следующем: трансформатор извлекается из схемы, на его вторичную обмотку с помощью генератора подаются импульсы разной величины. Подводимой на катушку мощности должно быть достаточно для насыщения магнитопровода. Каждый раз при изменении импульса измеряется сила тока в катушке и напряжение на выходе источника, а магнитопровод размагничивается. Для этого после снятия напряжения ток в обмотке увеличивается за несколько подходов, после чего снижается до нуля.

По мере снятия ВАХ её реальная характеристика сравнивается с эталонной. Снижение её крутизны свидетельствует o появление в трансформаторе межвиткового замыкания. Важно отметить, что для построения вольт-амперной характеристики необходимо использовать мультиметр с электродинамической головкой (стрелочный).

Таким образом, используя обычный мультиметр, можно с большой долей вероятности определить работоспособность ИТ, но для этого лучше всего выполнить комплекс измерений.

Хотя для правильной интерпретации результата, следует понимать принцип работы устройства и представлять, какие процессы происходят в нём, но в принципе для успешного измерения достаточно лишь уметь переключать прибор в разные режимы.

Проверка трансформатора с помощью мультиметра

В современной технике трансформаторы применяют довольно часто. Эти приборы используются, чтобы увеличивать или уменьшать параметры переменного электрического тока. Трансформатор состоит из входной и нескольких (или хотя бы одной) выходных обмоток на магнитном сердечнике. Это его основные компоненты. Случается, что прибор выходит из строя и возникает необходимость в его ремонте или замене. Установить, исправен ли трансформатор, можно при помощи домашнего мультиметра собственными силами. Итак, как проверить трансформатор мультиметром?

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока. Если приходится работать с постоянным, вначале его надо преобразовывать.

На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Разновидности

Сегодня на рынке можно найти множество разновидностей трансформатора. В зависимости от выбранной производителем конструкции могут использоваться разнообразные материалы. Что касается формы, она выбирается исключительно из удобства размещения устройства в корпусе электроприбора. На расчетную мощность влияет лишь конфигурация и материал сердечника. При этом направление витков ни на что не влияет – обмотки наматываются как навстречу, так и друг от друга. Единственным исключением является идентичный выбор направления в случае, если используется несколько вторичных обмоток.

Для проверки подобного устройства достаточно обычного мультиметра, который и будет использоваться, как тестер трансформаторов тока. Никаких специальных приборов не потребуется.

Порядок проверки

Проверка трансформатора начинается с определения обмоток. Сделать это можно при помощи маркировки на устройстве. Должны быть указаны номера выводов, а также обозначения их типа, что позволяет установить больше информации по справочникам. В отдельных случаях имеются даже поясняющие рисунки. Если же трансформатор установлен в какой-то электронный прибор, то прояснить ситуацию сможет принципиальная электронная схема этого прибора, а также подробная спецификация.

Итак, когда все выводы определены, приходит черед тестера. С его помощью можно установить две наиболее частые неисправности – замыкание (на корпус или соседнюю обмотку) и обрыв обмотки. В последнем случае в режиме омметра (измерения сопротивления) перезваниваются все обмотки по очереди. Если какое-то из измерений показывает единицу, то есть бесконечное сопротивление, то налицо обрыв.

Здесь имеется важный нюанс. Проверять лучше на аналоговом приборе, так как цифровой может выдавать искаженные показания из-за высокой индукции, что особенно характерно для обмоток с большим числом витков.

Когда ведется проверка замыкания на корпус, один из щупов подсоединяют к выводу обмотки, в то время как вторым позванивают выводы всех прочих обмоток и самого корпуса. Для проверки последнего потребуется предварительно зачистить место контакта от лака и краски.

Определение межвиткового замыкания

Другой частой поломкой трансформаторов является межвитковое замыкание. Проверить импульсный трансформатор на предмет подобной неисправности с одним лишь мультиметром практически нереально. Однако, если привлечь обоняние, внимательность и острое зрение, задача вполне может решиться.

Немного теории. Проволока на трансформаторе изолируется исключительно собственным лаковым покрытием. Если имеет место пробой изоляции, сопротивление межу соседними витками остается, в результате чего место контакта нагревается. Именно поэтому первым делом следует тщательно осмотреть прибор на предмет появления потеков, почернений, подгоревшей бумаги, вздутий и запаха гари.

Далее стараемся определить тип трансформатора. Как только это получается, по специализированным справочникам можно посмотреть сопротивление его обмоток. Далее переключаем тестер в режим мегаомметра и начинаем измерять сопротивление изоляции обмоток. В данном случае тестер импульсных трансформаторов – это обычный мультиметр.

Каждое измерение следует сравнить с указанным в справочнике. Если имеет место расхождение более чем на 50%, значит, обмотка неисправна.

Если же сопротивление обмоток по тем или иным причинам не указано, в справочнике обязательно должны быть приведены иные данные: тип и сечение провода, а также количество витков. С их помощью можно вычислить желаемый показатель самостоятельно.

Проверка бытовых понижающих устройств

Следует отметить момент проверки тестером-мультиметром классических трансформаторов понижения. Найти их можно практически во всех блоках питания, которые понижают входящее напряжение с 220 Вольт до выходящего в 5-30 Вольт.

Первым делом проверяется первичная обмотка, на которую подается напряжение в 220 Вольт. Признаки неисправности первичной обмотки:

  • малейшая видимость дыма;
  • запах гари;
  • треск.

В этом случае следует сразу прекращать эксперимент.

Если же все нормально, можно переходить к измерению на вторичных обмотках. Прикасаться к ним можно только контактами тестера (щупами). Если полученные результаты меньше контрольных минимум на 20%, значит обмотка неисправна.

К сожалению, протестировать такой токовый блок можно только в тех случаях, если имеется полностью аналогичный и гарантированно рабочий блок, так как именно с него и будут собираться контрольные данные. Также следует помнить, что при работе с показателями порядка 10 Ом некоторые тестеры могут искажать результаты.

Измерение тока холостого хода

Если все тестирования показали, что трансформатор полностью исправен, не лишним будет провести еще одну диагностику – на ток трансформатора холостого хода. Чаще всего он равняется 0,1-0,15 от номинального показателя, то есть тока под нагрузкой.

Для проведения проверки измерительный прибор переключают в режим амперметра. Важный момент! Мультиметр к испытуемому трансформатору следует подключать замкнутым накоротко.

Это важно, потому что во время подачи электроэнергии на обмотку трансформатора сила тока возрастает до нескольких сот раз в сравнении с номинальным. После этого щупы тестера размыкаются, и на экране отображаются показатели. Именно они и отображают величину тока без нагрузки, тока холостого хода. Аналогичным образом производится измерение показателей и на вторичных обмотках.

Для измерения напряжения к трансформатору чаще всего подключают реостат. Если же его под рукой нет, в ход может пойти спираль из вольфрама или ряд лампочек.

Для увеличения нагрузки увеличивают количество лампочек или же сокращают количество витков спирали.

Как можно видеть, для проверки даже не потребуется никакой особый тестер. Подойдет вполне обычный мультиметр. Крайне желательно иметь хотя бы приблизительное понятие о принципах работы и устройстве трансформаторов, но для успешного измерения достаточно всего лишь уметь переключать прибор в режим омметра.

Как проверить импульсный трансформатор мультиметром

Как проверить импульсный трансформатор с помощью осциллографа

Если взять импульсный трансформатор питания, например разделительный трансформатор строчной развертки, подключить его согласно рис. 1, подать на I обмотку U = 5 — 10В F = 10 — 100 кГц синусоиду через С = 0. 1 — 1.0 мкФ, то на II обмотке с помощью осциллографа наблюдаем форму выходного напряжения.

Рис. 1. Схема подключения для способа 1

«Прогнав» на частотах от 10 кГц до 100 кГц генератор ЗЧ, нужно, чтобы на каком-то участке Вы получили чистую синусоиду (рис. 2 слева) без выбросов и «горбов» (рис. 2 в центре). Наличие эпюр во всем диапазоне (рис. 2. справа) говорит о межвитковых замыканиях в обмотках и т.д. и т.п.

Данная методика с определенной степенью вероятности позволяет отбраковывать трансформаторы питания, различные разделительные трансформаторы, частично строчные трансформаторы. Важно лишь подобрать частотный диапазон.

Рис. 2. Формы наблюдаемых сигналов

Способ 2

Необходимое оборудование:

  • Генератор НЧ,
  • Осциллограф

Принцип работы:

Принцип работы основан на явлении резонанса. Увеличение (от 2-х раз и выше) амплитуды колебаний с генератора НЧ указывает, что частота внешнего генератора соответствует частоте внутренних колебаний LC-контура.

Для проверки закоротите обмотку II трансформатора. Колебания в контуре LC исчезнут. Из этого следует, что короткозамкнутые витки срывают резонансные явления в LC контуре, чего мы и добивались.

Наличие короткозамкнутых витков в катушке также приведет к невозможности наблюдать резонансные явления в LC контуре.

Добавим, что для проверки импульсных трансформаторов блоков питания конденсатор С имел номинал 0,01мкФ-1 мкФ, Частота генерации подбирается опытным путем.

Способ 3

Необходимое оборудование: Генератор НЧ, Осциллограф.

Принцип работы:

Принцип работы тот же, что и во втором случае, только используется вариант последовательного колебательного контура.

Рис. 4. Схема подключения для способа 3

Отсутствие (срыв) колебаний (достаточно резкий) при изменении частоты генератора НЧ указывает на резонанс контура LC. Все остальное, как и во втором способе, не приводит к резкому срыву колебаний на контрольном устройстве (осциллограф, милливольтметр переменного тока).

Для проверки на работоспособность импульсного трансформатора можно использовать как аналоговый мультиметр, так и цифровой. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления. После в гнёзда тестера вставляются два провода и перемыкаются накоротко. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить

Как проверить импульсный трансформатор мультиметром

Что бы проверить импульсный трансформатор можно использовать как аналоговый прибор, так и цифровой мультиметр. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

Методика проверки аналоговым (стрелочным) измерительным прибором

  1. Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления.
  2. После в гнёзда тестера вставляются два провода и перемыкаются накоротко.
  3. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить.

Порядок выявления дефектов

Важным этапом проверки трансформатора мультиметром является определение обмоток. При этом их направление существенной роли не играет. Сделать это можно по маркировке, нанесённой на устройство. Обычно на трансформаторе указывается определённый код.

В отдельных случаях на ИТ может быть нанесена схема расположения обмоток или даже подписаны их выводы. Если же трансформатор установлен в прибор, то в нахождении распиновки поможет принципиальная электрическая схема или спецификация. Также часто обозначения обмоток, а именно напряжения и общий вывод, подписываются на самом текстолите платы возле разъёмов, к которым подключается устройство.

После того как выводы определены, можно приступать непосредственно к проверке трансформатора. Перечень неисправностей, которые могут возникнуть в устройстве, ограничен четырьмя пунктами:

  • повреждение сердечника;
  • отгоревший контакт;
  • пробой изоляции, приводящий к межвитковому или корпусному замыканию;
  • разрыв проволоки.

Последовательность проверки сводится к первоначальному внешнему осмотру трансформатора. Он внимательно проверяется на почернения, сколы, а также запах. Если явных повреждений не выявлено, то переходят к измерению мультиметром.

Как проверить импульсный трансформатор на межвитковое замыкание и обрыв

Для проверки целостности обмоток лучше всего использовать цифровой тестер, но можно исследовать их и с помощью стрелочного.

В первом случае используется режим прозвонки диодов, обозначенный на мультиметре символом  обозначения диода на схеме.

диод на схеме
  • Для определения обрыва к цифровому прибору подключаются измерительные провода.
  • Один вставляется в разъёмы, обозначенные V/Ω, а второй — в COM.
  • Галетный переключатель переводится в область прозвонки.
  • Измерительными щупами последовательно дотрагиваются до каждой обмотки, красным — к одному её выводу, а чёрным — к другому. При её целостности мультиметр запищит.

Аналоговым тестером проверка выполняется в режиме замера сопротивлений. Для этого на тестере выбирается наименьший диапазон измерения сопротивлений. Это может быть реализовано через кнопки или переключатель. Щупами прибора, так же как и в случае с цифровым мультиметром, дотрагиваются до начала и конца обмотки. При её повреждении стрелка останется на месте и не отклонится.

Таким же образом происходит проверка на межвитковое и короткое замыкание.

Возникнуть КЗ может из-за пробоя изоляции. В результате сопротивление обмотки уменьшится, что приведёт к перераспределению в устройстве магнитного потока.

Для проведения тестирования мультиметр переключается в режим проверки сопротивления.

Дотрагиваясь щупами до обмоток, смотрят результат на цифровом дисплее или на шкале (отклонение стрелки).

Этот результат не должен быть менее 10 Ом.

Чтобы убедиться в отсутствии КЗ на магнитопровод, одним щупом прикасаются к «железу» трансформатора, а вторым — последовательно к каждой обмотке. Отклонения стрелки или появления звукового сигнала быть не должно. Стоит отметить, что прозвонить тестером межвитковое замыкание можно только в приближённом виде, так как погрешность прибора довольно высока.

Видео: Как проверить импульсный трансформатор?

Поделиться ссылкой:

Кликните на звездочку чтобы выставить рейтинг страницы

[Total: 0 Average: 0]

Проверка трансформаторов импульсных источников питания


При ремонте частотных преобразователей и других устройств промышленной электроники, имеющих в своем составе импульсный блок питания, часто появляется необходимость в диагностике состояния трансформаторов.


В практике ремонта разработано много различных методик, которые позволяют с требуемой для ремонта точностью отбраковывать неисправные трансформаторы импульсных источников питания.


Способ №1.

Для проверки трансформаторов этим способом потребуется генератор сигналов синусоидальной формы с частотным диапазоном 10 - 150 кГц и цифровой или аналоговый осциллограф. Для начала проверки на первичную обмотку трансформатора последовательно через неполярный конденсатор с номинальной емкостью 0.3-1. 6 мкФ подаем тестовый сигнал с выхода генератора с амплитудой 4 - 11 В. Ко вторичной обмотке подключаем вход осциллографа и наблюдаем форму сигнала. Изменяя значение частоты на выходе генератора сигналов важно на каком-то определенном участке частотного диапазона обнаружить форму сигнала в виде чистой, неискаженной, синусоиды. Если же форма сигнала окажется искаженной, отличной от синусоиды, то с высокой степенью вероятности можно сделать заключение, что проверяемый трансформатор содержит межвитковое замыкание или обрыв.


Способ №2.

Для тестирования трансформатора паралелльно первичной обмотке подключаем неполярный конденсатор с номинальной емкостью 0.05-1.5 мкФ и подаем на нее тестовый сигнал с генератора синусоиды амплитудой 4 - 11 В. Вход осциллографа также подключаем параллельно конденсатору и первичной обмотке. Теперь, регулируя частоту генератора сигналов на собранном параллельном колебательном контуре, производим поиск участка резонанса, ожидая максимальный размах сигнала на дисплее осциллографа. Далее, на время проведения проверки, вторичную обмотку трансформатора необходимо замкнуть накоротко - это приведет к исчезновению колебаний в контуре. Из описанного следует, что наличие короткозамкнутых витков приводит к срыву эффекта резонанса в колебательном контуре. Таким образом, если в одной из обмоток тестируемого трансформатора есть межвитковое замыкание, то мы не обнаружим эффект резонанса, изменяя выходную частоту тестового генератора.


Способ №3.

Принцип тестирования трансформатора тот же, но теперь применяется последовательный контур вместо параллельного и происходит резкий срыв устойчивых колебаний при достижении эффекта резонанса. Последовательная цепь будет состоять из осциллографа, генератора сигналов, конденсатора и первичной обмотки трансформатора. Достигнуть эффекта резонанса будет невозможно, если присутствуют короткозамкнутые витки в одной из обмоток трансформатора.


Перечисленные выше способы можно применять для проверки силовых трансформаторов преобразователей, а также разделительных трансформаторов, используемых для гальванической развязки цепей управления в устройствах силовой электроники.


Примеры работ
Услуги
Контакты

Время выполнения запроса: 0,00252199172974 секунд.

Как проверить трансформатор

Как проверить трансформатор

Проверить исправность трансформатора на обрыв обмотки  или наличие замыканий между изолированными по схеме обмотками можно с помощью любого тестера, это несложно.

Проверить трансформатор на межвитковое замыкание, без осциллографа и генератора весьма затруднительно. Это возможно сделать и одним осциллографом имеющим выход калибровки, подавая с него сигнал и отслеживая его осциллографом. Есть также специализированные приборы для тестирования трансформаторов на исправность.

Проверка трансформатора на межвитковое замыкание

Начать таки нужно с внешнего осмотра, особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки. Дело в том, что межвитковое замыкание приводит к сильному нагреву трансформатора. Далее проверяем сопротивление изоляции между обмотками, оно должно составлять не менее 10 Мом.
Если есть аналогичный трансформатор, можно сравнить их значение индуктивности.

Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи. От перестраиваемого генератора подаем синусоидальный сигнал поочередно на обмотки через разделительный конденсатор и контролируем форму сигнала во вторичной обмотке.

Если внутри нет межвитковых замыканий, то форма сигнала не должна отличаться от синусоидальной во всем диапазоне частот. Короткозамкнутые витки в катушке приводят к срыву колебаний в LC-контуре на резонансной частоте. У трансформаторов разного назначения рабочий частотный диапазон отличается — это надо учитывать при проверке.

Для импульсного блока питания  он составляет — 8-40 кГц, для ТДКС — 13-17 кГц. Импульсные трансформаторы обычно содержат малое число витков.

Возможен вариант  убедиться в работоспособности трансформатора путем контроля   коэффициента трансформации обмоток. Для этого подключаем обмотку трансформатора с наибольшим числом витков к генератору синусоидального сигнала на частоте 1 кГц. Эта частота не очень высокая и на ней работают все измерительные вольтметры (цифровые и аналоговые), в то же время она позволяет с достаточной точностью определить коэффициент трансформации (такими же они будут и на более высоких рабочих частотах).

Измерив напряжение на входе и выходе всех других обмоток трансформатора, легко посчитать соответствующие коэффициенты трансформации. Этот метод никогда не пробовал, но он вполне реален, для тех кто дружит с математикой.

Как проверить трансформатор импульсного блока питания мультиметром

Основным элементом источника питания цифровых приборов является устройство преобразования тока и напряжения. Поэтому при поломке оборудования часто подозрение падает именно на него. Проще всего проверить импульсный трансформатор мультиметром. Существуют несколько способов измерений. Какой выбрать — зависит от ситуации и предполагаемых повреждений. При этом самостоятельно выполнить проверку любым из них совсем несложно.

Конструкция преобразователя

Перед тем как приступить непосредственно к проверке импульсного трансформатора (ИТ), желательно знать, как он устроен, понимать принцип действия и различать существующие виды. Такое импульсное устройство используется не только как часть блока питания, его задействуют при построении защиты от короткого замыкания в режиме холостого хода и в качестве стабилизирующего элемента.

Импульсный трансформатор используется для преобразования величины тока и напряжения без изменения их формы. То есть он может изменить амплитуду и полярность различного рода импульса, согласовать между собой различные электронные каскады, создать надёжную и устойчивую обратную связь. Поэтому главным требованием, предъявляемым к нему, является сохранение формы импульса.

Добиваются этого снижением паразитных величин, таких как межвитковая ёмкость и индуктивность, путём использования небольших сердечников, расположением витков, уменьшением числа обмоток. Основными характеристиками трансформатора являются: мощность и рабочее напряжение. Конструктивно устройство может быть выполнено в следующем виде:

  • стержневом — магнитопровод такого трансформатора выполняется из П-образных пластин, обхваченных обмотками;
  • броневом — используются Ш-образные пластины, а обмотки располагаются в катушках, образуя своеобразную броню;
  • тороидальном — его вид напоминает геометрическую фигуру тор, при этом он не имеет катушек, а обмотка наматывается на сердечник;
  • смешанном (бронестержневом) — собирается из четырёх катушек и магнитопровода совмещённого типа.

Магнитопровод в трансформаторе выполняется из пластин электротехнической стали, кроме тороидальной формы, в которой он сделан из рулонного или ферромагнитного материала. Каркасы катушек размещаются на изоляторах, а провода используются только медные. Толщина пластин подбирается в зависимости от частоты.

Расположение обмоток может быть выполнено спиральным, коническим и цилиндрическим видом. Особенностью первого типа является использование не проволоки, а широкой тонкой фольгированной ленты. Второго — выполняются с различной толщиной изоляции, влияющей на напряжение между первичной и вторичной обмотки. Третьего же типа представляют собой конструкции с намотанной проволокой на стержень по спирали.

Принцип работы устройства

Принцип действия ИТ основан на возникновении электромагнитной индукции. Так, если на первичную обмотку подать напряжение, то по ней начнёт протекать переменный ток. Его появление приведёт к возникновению непостоянного по своей величине магнитного потока. Таким образом, эта катушка является своего рода источником магнитного поля. Этот поток по короткозамкнутому сердечнику передаётся на вторичную обмотку, индуцируя на ней электродвижущую силу (ЭДС).

Величина напряжения на выходе зависит от отношения числа витков между первичной обмоткой и вторичной, а от сечения используемого провода зависит максимальная сила тока. При подключении к выходу мощной нагрузки увеличивается потребление тока, что при малом сечении проволоки приводит трансформатор к перегреву, повреждению изоляции и перегоранию.

Работа ИТ зависит также от частоты сигнала, который подаётся на первичную обмотку. Чем выше будет эта частота, тем меньшие потери будут происходить при трансформации энергии. Поэтому при высокой скорости подаваемых импульсов размеры устройства могут быть меньшими. Достигается это работой магнитопровода в режиме насыщения, а для снижения остаточной индукции используется небольшой воздушный зазор. Этот принцип и используется при построении ИТ, на который подаётся сигнал с длительностью всего в несколько микросекунд.

Подготовка и проверка

Для проверки на работоспособность импульсного трансформатора можно использовать как аналоговый мультиметр, так и цифровой. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления. После в гнёзда тестера вставляются два провода и перемыкаются накоротко. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить.

С цифровым мультиметром проще. В его конструкции используется анализатор, который следит за состоянием батареи и при ухудшении её параметров выводит на экран тестера сообщение о необходимой её замене.

При проверке параметров трансформатора используется два принципиально разных подхода. Первый заключается в оценке исправности непосредственно в схеме, а второй — автономно от неё. Но важно понимать, что если ИТ не выпаять из схемы, или хотя бы не отсоединить ряд выводов, то погрешность измерения может быть очень большой. Связано это с другими радиоэлементами, шунтирующими вход и выход устройства.

Порядок выявления дефектов

Важным этапом проверки трансформатора мультиметром является определение обмоток. При этом их направление существенной роли не играет. Сделать это можно по маркировке, нанесённой на устройство. Обычно на трансформаторе указывается определённый код.

В отдельных случаях на ИТ может быть нанесена схема расположения обмоток или даже подписаны их выводы. Если же трансформатор установлен в прибор, то в нахождении распиновки поможет принципиальная электрическая схема или спецификация. Также часто обозначения обмоток, а именно напряжения и общий вывод, подписываются на самом текстолите платы возле разъёмов, к которым подключается устройство.

После того как выводы определены, можно приступать непосредственно к проверке трансформатора. Перечень неисправностей, которые могут возникнуть в устройстве, ограничен четырьмя пунктами:

  • повреждение сердечника;
  • отгоревший контакт;
  • пробой изоляции, приводящий к межвитковому или корпусному замыканию;
  • разрыв проволоки.

Последовательность проверки сводится к первоначальному внешнему осмотру трансформатора. Он внимательно проверяется на почернения, сколы, а также запах. Если явных повреждений не выявлено, то переходят к измерению мультиметром.

Исследование на обрыв и КЗ

Для проверки целостности обмоток лучше всего использовать цифровой тестер, но можно исследовать их и с помощью стрелочного. В первом случае используется режим прозвонки диодов, обозначенный на мультиметре символом -|>| –))). Для определения обрыва к цифровому прибору подключаются измерительные провода. Один вставляется в разъёмы, обозначенные V/Ω, а второй — в COM. Галетный переключатель переводится в область прозвонки. Измерительными щупами последовательно дотрагиваются до каждой обмотки, красным — к одному её выводу, а чёрным — к другому. При её целостности мультиметр запищит.

Аналоговым тестером проверка выполняется в режиме замера сопротивлений. Для этого на тестере выбирается наименьший диапазон измерения сопротивлений. Это может быть реализовано через кнопки или переключатель. Щупами прибора, так же как и в случае с цифровым мультиметром, дотрагиваются до начала и конца обмотки. При её повреждении стрелка останется на месте и не отклонится.

Таким же образом происходит проверка на короткое замыкание. Возникнуть КЗ может из-за пробоя изоляции. В результате сопротивление обмотки уменьшится, что приведёт к перераспределению в устройстве магнитного потока. Для проведения тестирования мультиметр переключается в режим проверки сопротивления. Дотрагиваясь щупами до обмоток, смотрят результат на цифровом дисплее или на шкале (отклонение стрелки). Этот результат не должен быть менее 10 Ом.

Чтобы убедиться в отсутствии КЗ на магнитопровод, одним щупом прикасаются к «железу» трансформатора, а вторым — последовательно к каждой обмотке. Отклонения стрелки или появления звукового сигнала быть не должно. Стоит отметить, что прозвонить тестером межвитковое замыкание можно только в приближённом виде, так как погрешность прибора довольно высока.

Измерения напряжения и тока

При подозрении на неисправность трансформатора тестирование можно провести, и не отключая его полностью от схемы. Такой метод проверки называется прямым, но связан с риском получить удар электрическим током. Суть действий в измерении тока заключается в выполнении следующих этапов:

  • из схемы выпаивается одна из ножек вторичной обмотки;
  • провод чёрного цвета вставляется в гнездо мультиметра COM, а красного — подключается к разъёму, обозначенному буквой А;
  • переключатель устройства переводится в положение, соответствующее зоне ACA.
  • щупом, подключённым к красному проводу, касаются свободной ножки, а к чёрному — места, к которому она была припаяна.

При подаче напряжения, если трансформатор работоспособный, через него начнёт протекать ток, значение которого и можно будет увидеть на экране тестера. Если ИТ имеет несколько вторичных обмоток, то сила тока проверяется на каждой из них.

Измерение же напряжения заключается в следующем. Схема с установленным трансформатором подключается к источнику питания, а затем тестер переключается на область ACV (переменный сигнал). Штекеры проводов вставляются в гнёзда V/Ω и COM и прикасаются к началу и концу обмотки. Если ИТ исправен, то на экране отобразится результат.

Снятие характеристики

Чтобы иметь возможность проверить трансформатор мультиметром таким методом, необходима его вольт-амперная характеристика. Этот график отображает зависимость между разностью потенциалов на выводах вторичных обмоток и силы тока, приводящей к их намагничиванию.

Суть метода лежит в следующем: трансформатор извлекается из схемы, на его вторичную обмотку с помощью генератора подаются импульсы разной величины. Подводимой на катушку мощности должно быть достаточно для насыщения магнитопровода. Каждый раз при изменении импульса измеряется сила тока в катушке и напряжение на выходе источника, а магнитопровод размагничивается. Для этого после снятия напряжения ток в обмотке увеличивается за несколько подходов, после чего снижается до нуля.

По мере снятия ВАХ её реальная характеристика сравнивается с эталонной. Снижение её крутизны свидетельствует o появление в трансформаторе межвиткового замыкания. Важно отметить, что для построения вольт-амперной характеристики необходимо использовать мультиметр с электродинамической головкой (стрелочный).

Таким образом, используя обычный мультиметр, можно с большой долей вероятности определить работоспособность ИТ, но для этого лучше всего выполнить комплекс измерений. Хотя для правильной интерпретации результата, следует понимать принцип работы устройства и представлять, какие процессы происходят в нём, но в принципе для успешного измерения достаточно лишь уметь переключать прибор в разные режимы.

В современной технике трансформаторы применяют довольно часто. Эти приборы используются, чтобы увеличивать или уменьшать параметры переменного электрического тока. Трансформатор состоит из входной и нескольких (или хотя бы одной) выходных обмоток на магнитном сердечнике. Это его основные компоненты. Случается, что прибор выходит из строя и возникает необходимость в его ремонте или замене. Установить, исправен ли трансформатор, можно при помощи домашнего мультиметра собственными силами. Итак, как проверить трансформатор мультиметром?

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока. Если приходится работать с постоянным, вначале его надо преобразовывать.

На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Разновидности

Сегодня на рынке можно найти множество разновидностей трансформатора. В зависимости от выбранной производителем конструкции могут использоваться разнообразные материалы. Что касается формы, она выбирается исключительно из удобства размещения устройства в корпусе электроприбора. На расчетную мощность влияет лишь конфигурация и материал сердечника. При этом направление витков ни на что не влияет – обмотки наматываются как навстречу, так и друг от друга. Единственным исключением является идентичный выбор направления в случае, если используется несколько вторичных обмоток.

Для проверки подобного устройства достаточно обычного мультиметра, который и будет использоваться, как тестер трансформаторов тока. Никаких специальных приборов не потребуется.

Порядок проверки

Проверка трансформатора начинается с определения обмоток. Сделать это можно при помощи маркировки на устройстве. Должны быть указаны номера выводов, а также обозначения их типа, что позволяет установить больше информации по справочникам. В отдельных случаях имеются даже поясняющие рисунки. Если же трансформатор установлен в какой-то электронный прибор, то прояснить ситуацию сможет принципиальная электронная схема этого прибора, а также подробная спецификация.

Итак, когда все выводы определены, приходит черед тестера. С его помощью можно установить две наиболее частые неисправности – замыкание (на корпус или соседнюю обмотку) и обрыв обмотки. В последнем случае в режиме омметра (измерения сопротивления) перезваниваются все обмотки по очереди. Если какое-то из измерений показывает единицу, то есть бесконечное сопротивление, то налицо обрыв.

Здесь имеется важный нюанс. Проверять лучше на аналоговом приборе, так как цифровой может выдавать искаженные показания из-за высокой индукции, что особенно характерно для обмоток с большим числом витков.

Когда ведется проверка замыкания на корпус, один из щупов подсоединяют к выводу обмотки, в то время как вторым позванивают выводы всех прочих обмоток и самого корпуса. Для проверки последнего потребуется предварительно зачистить место контакта от лака и краски.

Определение межвиткового замыкания

Другой частой поломкой трансформаторов является межвитковое замыкание. Проверить импульсный трансформатор на предмет подобной неисправности с одним лишь мультиметром практически нереально. Однако, если привлечь обоняние, внимательность и острое зрение, задача вполне может решиться.

Немного теории. Проволока на трансформаторе изолируется исключительно собственным лаковым покрытием. Если имеет место пробой изоляции, сопротивление межу соседними витками остается, в результате чего место контакта нагревается. Именно поэтому первым делом следует тщательно осмотреть прибор на предмет появления потеков, почернений, подгоревшей бумаги, вздутий и запаха гари.

Далее стараемся определить тип трансформатора. Как только это получается, по специализированным справочникам можно посмотреть сопротивление его обмоток. Далее переключаем тестер в режим мегаомметра и начинаем измерять сопротивление изоляции обмоток. В данном случае тестер импульсных трансформаторов – это обычный мультиметр.

Каждое измерение следует сравнить с указанным в справочнике. Если имеет место расхождение более чем на 50%, значит, обмотка неисправна.

Если же сопротивление обмоток по тем или иным причинам не указано, в справочнике обязательно должны быть приведены иные данные: тип и сечение провода, а также количество витков. С их помощью можно вычислить желаемый показатель самостоятельно.

Проверка бытовых понижающих устройств

Следует отметить момент проверки тестером-мультиметром классических трансформаторов понижения. Найти их можно практически во всех блоках питания, которые понижают входящее напряжение с 220 Вольт до выходящего в 5-30 Вольт.

Первым делом проверяется первичная обмотка, на которую подается напряжение в 220 Вольт. Признаки неисправности первичной обмотки:

  • малейшая видимость дыма;
  • запах гари;
  • треск.

В этом случае следует сразу прекращать эксперимент.

Если же все нормально, можно переходить к измерению на вторичных обмотках. Прикасаться к ним можно только контактами тестера (щупами). Если полученные результаты меньше контрольных минимум на 20%, значит обмотка неисправна.

К сожалению, протестировать такой токовый блок можно только в тех случаях, если имеется полностью аналогичный и гарантированно рабочий блок, так как именно с него и будут собираться контрольные данные. Также следует помнить, что при работе с показателями порядка 10 Ом некоторые тестеры могут искажать результаты.

Измерение тока холостого хода

Если все тестирования показали, что трансформатор полностью исправен, не лишним будет провести еще одну диагностику – на ток трансформатора холостого хода. Чаще всего он равняется 0,1-0,15 от номинального показателя, то есть тока под нагрузкой.

Для проведения проверки измерительный прибор переключают в режим амперметра. Важный момент! Мультиметр к испытуемому трансформатору следует подключать замкнутым накоротко.

Это важно, потому что во время подачи электроэнергии на обмотку трансформатора сила тока возрастает до нескольких сот раз в сравнении с номинальным. После этого щупы тестера размыкаются, и на экране отображаются показатели. Именно они и отображают величину тока без нагрузки, тока холостого хода. Аналогичным образом производится измерение показателей и на вторичных обмотках.

Для измерения напряжения к трансформатору чаще всего подключают реостат. Если же его под рукой нет, в ход может пойти спираль из вольфрама или ряд лампочек.

Для увеличения нагрузки увеличивают количество лампочек или же сокращают количество витков спирали.

Как можно видеть, для проверки даже не потребуется никакой особый тестер. Подойдет вполне обычный мультиметр. Крайне желательно иметь хотя бы приблизительное понятие о принципах работы и устройстве трансформаторов, но для успешного измерения достаточно всего лишь уметь переключать прибор в режим омметра.

Основное назначение трансформатора – это преобразование тока и напряжения. И хотя это устройство выполняет достаточно сложные преобразования, само по себе оно имеет простую конструкцию. Это сердечник, вокруг которого намотано несколько катушек проволоки. Одна из них является вводной (носит название первичная обмотка), другие выходными (вторичные). Электрический ток подается на первичную катушку, где напряжение индуцирует магнитное поле. Последнее во вторичных обмотках образует переменный ток точно такого же напряжения и частоты, как и в обмотке входной. Если количество витков в двух катушках будет разным, то и ток на входе и выходе будет разным. Все достаточно просто. Правда, это устройство нередко выходит из строя, и его дефекты не всегда видны, поэтому у многих потребителей возникает вопрос, как проверить трансформатор мультиметром или другим прибором?

Необходимо отметить, что мультиметр пригодиться и в том случае, если перед вами лежит трансформатор с неизвестными параметрами. Так вот их с помощью этого прибора также можно определить. Поэтому, начиная работать с ним, надо в первую очередь разобраться с обмотками. Для этого придется все концы катушек вытянуть по отдельности и прозвонить их, выискивая тем самым парные соединения. При этом рекомендуется концы пронумеровать, определив, к какой обмотке они относятся.

Самый простой вариант – это четыре конца, по две на каждую катушку. Чаще встречаются устройства, у которых более четырех концов. Может оказаться и так, что некоторые из них «не прозваниваются», но это не значит, что в них произошел обрыв. Это могут оказаться так называемые экранирующие обмотки, которые располагаются между первичными и вторичными, они обычно соединяются с «землей».

Вот почему так важно при прозвонке обращать внимание на сопротивление. У сетевой первичной обмотки оно определяется десятками или сотнями Ом. Обратите внимание, что маленькие трансформаторы обладают большим сопротивлением первичных обмоток. Все дело в большем количестве витков и малом диаметре медной проволоки. Сопротивление вторичных обмоток обычно приближенно к нулю.

Проверка трансформатора

Итак, с помощью мультиметра определены обмотки. Теперь можно переходить непосредственно к вопросу, как проверить трансформатор, используя все тот же прибор. Разговор идет о дефектах. Их обычно два:

  • обрыв;
  • износ изоляции, что приводит к замыканию на другую обмотку или на корпус устройства.

Обрыв определить проще простого, то есть, проверяется каждая катушка на сопротивление. Мультиметр выставляется в режим омметра, щупами подключаются к прибору два конца. И если на дисплее показывается отсутствие сопротивления (показаний), то это гарантированно обрыв. Проверка цифровым мультиметром может быть недостоверной в том случае, если тестируется обмотка с большим количеством витков. Все дело в том, что чем больше витков, тем выше индуктивность.

Замыкание проверяется так:

  1. Один щуп мультиметра замыкается на выводной конец обмотки.
  2. Второй щуп попеременно подсоединяется к другим концам.
  3. В случае с замыканием на корпус второй щуп соединяется с корпусом трансформатора.

Есть еще один часто встречаемый дефект – это так называемое межвитковое замыкание. Оно происходит в том случае, если изоляция двух соседних витков изнашивается. Сопротивление в этом случае у проволоки остается, поэтому в месте отсутствия изоляционного лака происходит перегрев. Обычно при этом выделяется запах гари, появляются почернения обмотки, бумаги, вздувается заливка. Мультиметром этот дефект также можно обнаружить. При этом придется узнать из справочника, какое сопротивление должно быть у обмоток данного трансформатора (будем считать, что его марка известна). Сравнивая фактический показатель со справочным, можно точно сказать, есть ли изъян или нет. Если фактический параметр отличается от справочного вполовину или больше, то это прямое подтверждение межвиткового замыкания.

Внимание! Проверяя обмотки трансформатора на сопротивление, не имеет значение, какой щуп к какому концу подсоединять. В данном случае полярность не играет никакой роли.

Измерение тока холостого хода

Если трансформатор после тестирования мультиметром оказался исправным, то специалисты рекомендуют проверить его и на такой параметр, как ток холостого хода. Обычно у исправного устройства он равен 10-15% от номинала. В данном случае под номиналом имеется в виду ток под нагрузкой.

Для примера, трансформатор марки ТПП-281. Входное его напряжение – 220 вольт, и ток холостого хода равен 0,07-0,1 А, то есть не должен превышать сто миллиампер. Перед тем как проверить трансформатор на параметр тока холостого хода, необходимо измерительный прибор перевести в режим амперметра. Обратите внимание, что при подаче электроэнергии на обмотки сила пускового тока может превосходить номинальный в несколько сот раз, поэтому измерительный прибор подключают к тестируемому устройству замкнутым накоротко.

После чего необходимо разомкнуть выводы измерительного прибора, при этом на его дисплее отразятся числа. Это и есть ток без нагрузки, то есть, холостого хода. Далее, замеряется напряжение без нагрузки на вторичных обмотках, затем под нагрузкой. Снижение напряжения на 10-15% должно привести к показателям тока, которые не превышают один ампер.

Чтобы изменить напряжение, к трансформатору необходимо подключить реостат, если такового нет, можно подключить несколько лампочек или спираль из вольфрамовой проволоки. Чтобы увеличить нагрузку, надо или увеличивать количество лампочек, или укорачивать спираль.

Заключение по теме

Перед тем как проверить трансформатор (понижающий или повышающий) мультиметром, необходимо понимать, как устроено это устройство, как оно работает, и какие нюансы необходимо учитывать, проводя проверку. В принципе, ничего сложного в данном процессе нет. Главное знать, как переключить сам измерительный прибор в режим омметра.

Как проверить трансформатор импульсного блока питания

Основным элементом источника питания цифровых приборов является устройство преобразования тока и напряжения. Поэтому при поломке оборудования часто подозрение падает именно на него. Проще всего проверить импульсный трансформатор мультиметром. Существуют несколько способов измерений. Какой выбрать — зависит от ситуации и предполагаемых повреждений. При этом самостоятельно выполнить проверку любым из них совсем несложно.

Конструкция преобразователя

Перед тем как приступить непосредственно к проверке импульсного трансформатора (ИТ), желательно знать, как он устроен, понимать принцип действия и различать существующие виды. Такое импульсное устройство используется не только как часть блока питания, его задействуют при построении защиты от короткого замыкания в режиме холостого хода и в качестве стабилизирующего элемента.

Импульсный трансформатор используется для преобразования величины тока и напряжения без изменения их формы. То есть он может изменить амплитуду и полярность различного рода импульса, согласовать между собой различные электронные каскады, создать надёжную и устойчивую обратную связь. Поэтому главным требованием, предъявляемым к нему, является сохранение формы импульса.

Добиваются этого снижением паразитных величин, таких как межвитковая ёмкость и индуктивность, путём использования небольших сердечников, расположением витков, уменьшением числа обмоток. Основными характеристиками трансформатора являются: мощность и рабочее напряжение. Конструктивно устройство может быть выполнено в следующем виде:

  • стержневом — магнитопровод такого трансформатора выполняется из П-образных пластин, обхваченных обмотками;
  • броневом — используются Ш-образные пластины, а обмотки располагаются в катушках, образуя своеобразную броню;
  • тороидальном — его вид напоминает геометрическую фигуру тор, при этом он не имеет катушек, а обмотка наматывается на сердечник;
  • смешанном (бронестержневом) — собирается из четырёх катушек и магнитопровода совмещённого типа.

Магнитопровод в трансформаторе выполняется из пластин электротехнической стали, кроме тороидальной формы, в которой он сделан из рулонного или ферромагнитного материала. Каркасы катушек размещаются на изоляторах, а провода используются только медные. Толщина пластин подбирается в зависимости от частоты.

Расположение обмоток может быть выполнено спиральным, коническим и цилиндрическим видом. Особенностью первого типа является использование не проволоки, а широкой тонкой фольгированной ленты. Второго — выполняются с различной толщиной изоляции, влияющей на напряжение между первичной и вторичной обмотки. Третьего же типа представляют собой конструкции с намотанной проволокой на стержень по спирали.

Принцип работы устройства

Принцип действия ИТ основан на возникновении электромагнитной индукции. Так, если на первичную обмотку подать напряжение, то по ней начнёт протекать переменный ток. Его появление приведёт к возникновению непостоянного по своей величине магнитного потока. Таким образом, эта катушка является своего рода источником магнитного поля. Этот поток по короткозамкнутому сердечнику передаётся на вторичную обмотку, индуцируя на ней электродвижущую силу (ЭДС).

Величина напряжения на выходе зависит от отношения числа витков между первичной обмоткой и вторичной, а от сечения используемого провода зависит максимальная сила тока. При подключении к выходу мощной нагрузки увеличивается потребление тока, что при малом сечении проволоки приводит трансформатор к перегреву, повреждению изоляции и перегоранию.

Работа ИТ зависит также от частоты сигнала, который подаётся на первичную обмотку. Чем выше будет эта частота, тем меньшие потери будут происходить при трансформации энергии. Поэтому при высокой скорости подаваемых импульсов размеры устройства могут быть меньшими. Достигается это работой магнитопровода в режиме насыщения, а для снижения остаточной индукции используется небольшой воздушный зазор. Этот принцип и используется при построении ИТ, на который подаётся сигнал с длительностью всего в несколько микросекунд.

Подготовка и проверка

Для проверки на работоспособность импульсного трансформатора можно использовать как аналоговый мультиметр, так и цифровой. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления. После в гнёзда тестера вставляются два провода и перемыкаются накоротко. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить.

С цифровым мультиметром проще. В его конструкции используется анализатор, который следит за состоянием батареи и при ухудшении её параметров выводит на экран тестера сообщение о необходимой её замене.

При проверке параметров трансформатора используется два принципиально разных подхода. Первый заключается в оценке исправности непосредственно в схеме, а второй — автономно от неё. Но важно понимать, что если ИТ не выпаять из схемы, или хотя бы не отсоединить ряд выводов, то погрешность измерения может быть очень большой. Связано это с другими радиоэлементами, шунтирующими вход и выход устройства.

Порядок выявления дефектов

Важным этапом проверки трансформатора мультиметром является определение обмоток. При этом их направление существенной роли не играет. Сделать это можно по маркировке, нанесённой на устройство. Обычно на трансформаторе указывается определённый код.

В отдельных случаях на ИТ может быть нанесена схема расположения обмоток или даже подписаны их выводы. Если же трансформатор установлен в прибор, то в нахождении распиновки поможет принципиальная электрическая схема или спецификация. Также часто обозначения обмоток, а именно напряжения и общий вывод, подписываются на самом текстолите платы возле разъёмов, к которым подключается устройство.

После того как выводы определены, можно приступать непосредственно к проверке трансформатора. Перечень неисправностей, которые могут возникнуть в устройстве, ограничен четырьмя пунктами:

  • повреждение сердечника;
  • отгоревший контакт;
  • пробой изоляции, приводящий к межвитковому или корпусному замыканию;
  • разрыв проволоки.

Последовательность проверки сводится к первоначальному внешнему осмотру трансформатора. Он внимательно проверяется на почернения, сколы, а также запах. Если явных повреждений не выявлено, то переходят к измерению мультиметром.

Исследование на обрыв и КЗ

Для проверки целостности обмоток лучше всего использовать цифровой тестер, но можно исследовать их и с помощью стрелочного. В первом случае используется режим прозвонки диодов, обозначенный на мультиметре символом -|>| –))). Для определения обрыва к цифровому прибору подключаются измерительные провода. Один вставляется в разъёмы, обозначенные V/Ω, а второй — в COM. Галетный переключатель переводится в область прозвонки. Измерительными щупами последовательно дотрагиваются до каждой обмотки, красным — к одному её выводу, а чёрным — к другому. При её целостности мультиметр запищит.

Аналоговым тестером проверка выполняется в режиме замера сопротивлений. Для этого на тестере выбирается наименьший диапазон измерения сопротивлений. Это может быть реализовано через кнопки или переключатель. Щупами прибора, так же как и в случае с цифровым мультиметром, дотрагиваются до начала и конца обмотки. При её повреждении стрелка останется на месте и не отклонится.

Таким же образом происходит проверка на короткое замыкание. Возникнуть КЗ может из-за пробоя изоляции. В результате сопротивление обмотки уменьшится, что приведёт к перераспределению в устройстве магнитного потока. Для проведения тестирования мультиметр переключается в режим проверки сопротивления. Дотрагиваясь щупами до обмоток, смотрят результат на цифровом дисплее или на шкале (отклонение стрелки). Этот результат не должен быть менее 10 Ом.

Чтобы убедиться в отсутствии КЗ на магнитопровод, одним щупом прикасаются к «железу» трансформатора, а вторым — последовательно к каждой обмотке. Отклонения стрелки или появления звукового сигнала быть не должно. Стоит отметить, что прозвонить тестером межвитковое замыкание можно только в приближённом виде, так как погрешность прибора довольно высока.

Измерения напряжения и тока

При подозрении на неисправность трансформатора тестирование можно провести, и не отключая его полностью от схемы. Такой метод проверки называется прямым, но связан с риском получить удар электрическим током. Суть действий в измерении тока заключается в выполнении следующих этапов:

  • из схемы выпаивается одна из ножек вторичной обмотки;
  • провод чёрного цвета вставляется в гнездо мультиметра COM, а красного — подключается к разъёму, обозначенному буквой А;
  • переключатель устройства переводится в положение, соответствующее зоне ACA.
  • щупом, подключённым к красному проводу, касаются свободной ножки, а к чёрному — места, к которому она была припаяна.

При подаче напряжения, если трансформатор работоспособный, через него начнёт протекать ток, значение которого и можно будет увидеть на экране тестера. Если ИТ имеет несколько вторичных обмоток, то сила тока проверяется на каждой из них.

Измерение же напряжения заключается в следующем. Схема с установленным трансформатором подключается к источнику питания, а затем тестер переключается на область ACV (переменный сигнал). Штекеры проводов вставляются в гнёзда V/Ω и COM и прикасаются к началу и концу обмотки. Если ИТ исправен, то на экране отобразится результат.

Снятие характеристики

Чтобы иметь возможность проверить трансформатор мультиметром таким методом, необходима его вольт-амперная характеристика. Этот график отображает зависимость между разностью потенциалов на выводах вторичных обмоток и силы тока, приводящей к их намагничиванию.

Суть метода лежит в следующем: трансформатор извлекается из схемы, на его вторичную обмотку с помощью генератора подаются импульсы разной величины. Подводимой на катушку мощности должно быть достаточно для насыщения магнитопровода. Каждый раз при изменении импульса измеряется сила тока в катушке и напряжение на выходе источника, а магнитопровод размагничивается. Для этого после снятия напряжения ток в обмотке увеличивается за несколько подходов, после чего снижается до нуля.

По мере снятия ВАХ её реальная характеристика сравнивается с эталонной. Снижение её крутизны свидетельствует o появление в трансформаторе межвиткового замыкания. Важно отметить, что для построения вольт-амперной характеристики необходимо использовать мультиметр с электродинамической головкой (стрелочный).

Таким образом, используя обычный мультиметр, можно с большой долей вероятности определить работоспособность ИТ, но для этого лучше всего выполнить комплекс измерений. Хотя для правильной интерпретации результата, следует понимать принцип работы устройства и представлять, какие процессы происходят в нём, но в принципе для успешного измерения достаточно лишь уметь переключать прибор в разные режимы.

Основным элементом источника питания цифровых приборов является устройство преобразования тока и напряжения. Поэтому при поломке оборудования часто подозрение падает именно на него. Проще всего проверить импульсный трансформатор мультиметром. Существуют несколько способов измерений. Какой выбрать — зависит от ситуации и предполагаемых повреждений. При этом самостоятельно выполнить проверку любым из них совсем несложно.

Конструкция преобразователя

Перед тем как приступить непосредственно к проверке импульсного трансформатора (ИТ), желательно знать, как он устроен, понимать принцип действия и различать существующие виды. Такое импульсное устройство используется не только как часть блока питания, его задействуют при построении защиты от короткого замыкания в режиме холостого хода и в качестве стабилизирующего элемента.

Импульсный трансформатор используется для преобразования величины тока и напряжения без изменения их формы. То есть он может изменить амплитуду и полярность различного рода импульса, согласовать между собой различные электронные каскады, создать надёжную и устойчивую обратную связь. Поэтому главным требованием, предъявляемым к нему, является сохранение формы импульса.

Добиваются этого снижением паразитных величин, таких как межвитковая ёмкость и индуктивность, путём использования небольших сердечников, расположением витков, уменьшением числа обмоток. Основными характеристиками трансформатора являются: мощность и рабочее напряжение. Конструктивно устройство может быть выполнено в следующем виде:

  • стержневом — магнитопровод такого трансформатора выполняется из П-образных пластин, обхваченных обмотками;
  • броневом — используются Ш-образные пластины, а обмотки располагаются в катушках, образуя своеобразную броню;
  • тороидальном — его вид напоминает геометрическую фигуру тор, при этом он не имеет катушек, а обмотка наматывается на сердечник;
  • смешанном (бронестержневом) — собирается из четырёх катушек и магнитопровода совмещённого типа.

Магнитопровод в трансформаторе выполняется из пластин электротехнической стали, кроме тороидальной формы, в которой он сделан из рулонного или ферромагнитного материала. Каркасы катушек размещаются на изоляторах, а провода используются только медные. Толщина пластин подбирается в зависимости от частоты.

Расположение обмоток может быть выполнено спиральным, коническим и цилиндрическим видом. Особенностью первого типа является использование не проволоки, а широкой тонкой фольгированной ленты. Второго — выполняются с различной толщиной изоляции, влияющей на напряжение между первичной и вторичной обмотки. Третьего же типа представляют собой конструкции с намотанной проволокой на стержень по спирали.

Принцип работы устройства

Принцип действия ИТ основан на возникновении электромагнитной индукции. Так, если на первичную обмотку подать напряжение, то по ней начнёт протекать переменный ток. Его появление приведёт к возникновению непостоянного по своей величине магнитного потока. Таким образом, эта катушка является своего рода источником магнитного поля. Этот поток по короткозамкнутому сердечнику передаётся на вторичную обмотку, индуцируя на ней электродвижущую силу (ЭДС).

Величина напряжения на выходе зависит от отношения числа витков между первичной обмоткой и вторичной, а от сечения используемого провода зависит максимальная сила тока. При подключении к выходу мощной нагрузки увеличивается потребление тока, что при малом сечении проволоки приводит трансформатор к перегреву, повреждению изоляции и перегоранию.

Работа ИТ зависит также от частоты сигнала, который подаётся на первичную обмотку. Чем выше будет эта частота, тем меньшие потери будут происходить при трансформации энергии. Поэтому при высокой скорости подаваемых импульсов размеры устройства могут быть меньшими. Достигается это работой магнитопровода в режиме насыщения, а для снижения остаточной индукции используется небольшой воздушный зазор. Этот принцип и используется при построении ИТ, на который подаётся сигнал с длительностью всего в несколько микросекунд.

Подготовка и проверка

Для проверки на работоспособность импульсного трансформатора можно использовать как аналоговый мультиметр, так и цифровой. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления. После в гнёзда тестера вставляются два провода и перемыкаются накоротко. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить.

С цифровым мультиметром проще. В его конструкции используется анализатор, который следит за состоянием батареи и при ухудшении её параметров выводит на экран тестера сообщение о необходимой её замене.

При проверке параметров трансформатора используется два принципиально разных подхода. Первый заключается в оценке исправности непосредственно в схеме, а второй — автономно от неё. Но важно понимать, что если ИТ не выпаять из схемы, или хотя бы не отсоединить ряд выводов, то погрешность измерения может быть очень большой. Связано это с другими радиоэлементами, шунтирующими вход и выход устройства.

Порядок выявления дефектов

Важным этапом проверки трансформатора мультиметром является определение обмоток. При этом их направление существенной роли не играет. Сделать это можно по маркировке, нанесённой на устройство. Обычно на трансформаторе указывается определённый код.

В отдельных случаях на ИТ может быть нанесена схема расположения обмоток или даже подписаны их выводы. Если же трансформатор установлен в прибор, то в нахождении распиновки поможет принципиальная электрическая схема или спецификация. Также часто обозначения обмоток, а именно напряжения и общий вывод, подписываются на самом текстолите платы возле разъёмов, к которым подключается устройство.

После того как выводы определены, можно приступать непосредственно к проверке трансформатора. Перечень неисправностей, которые могут возникнуть в устройстве, ограничен четырьмя пунктами:

  • повреждение сердечника;
  • отгоревший контакт;
  • пробой изоляции, приводящий к межвитковому или корпусному замыканию;
  • разрыв проволоки.

Последовательность проверки сводится к первоначальному внешнему осмотру трансформатора. Он внимательно проверяется на почернения, сколы, а также запах. Если явных повреждений не выявлено, то переходят к измерению мультиметром.

Исследование на обрыв и КЗ

Для проверки целостности обмоток лучше всего использовать цифровой тестер, но можно исследовать их и с помощью стрелочного. В первом случае используется режим прозвонки диодов, обозначенный на мультиметре символом -|>| –))). Для определения обрыва к цифровому прибору подключаются измерительные провода. Один вставляется в разъёмы, обозначенные V/Ω, а второй — в COM. Галетный переключатель переводится в область прозвонки. Измерительными щупами последовательно дотрагиваются до каждой обмотки, красным — к одному её выводу, а чёрным — к другому. При её целостности мультиметр запищит.

Аналоговым тестером проверка выполняется в режиме замера сопротивлений. Для этого на тестере выбирается наименьший диапазон измерения сопротивлений. Это может быть реализовано через кнопки или переключатель. Щупами прибора, так же как и в случае с цифровым мультиметром, дотрагиваются до начала и конца обмотки. При её повреждении стрелка останется на месте и не отклонится.

Таким же образом происходит проверка на короткое замыкание. Возникнуть КЗ может из-за пробоя изоляции. В результате сопротивление обмотки уменьшится, что приведёт к перераспределению в устройстве магнитного потока. Для проведения тестирования мультиметр переключается в режим проверки сопротивления. Дотрагиваясь щупами до обмоток, смотрят результат на цифровом дисплее или на шкале (отклонение стрелки). Этот результат не должен быть менее 10 Ом.

Чтобы убедиться в отсутствии КЗ на магнитопровод, одним щупом прикасаются к «железу» трансформатора, а вторым — последовательно к каждой обмотке. Отклонения стрелки или появления звукового сигнала быть не должно. Стоит отметить, что прозвонить тестером межвитковое замыкание можно только в приближённом виде, так как погрешность прибора довольно высока.

Измерения напряжения и тока

При подозрении на неисправность трансформатора тестирование можно провести, и не отключая его полностью от схемы. Такой метод проверки называется прямым, но связан с риском получить удар электрическим током. Суть действий в измерении тока заключается в выполнении следующих этапов:

  • из схемы выпаивается одна из ножек вторичной обмотки;
  • провод чёрного цвета вставляется в гнездо мультиметра COM, а красного — подключается к разъёму, обозначенному буквой А;
  • переключатель устройства переводится в положение, соответствующее зоне ACA.
  • щупом, подключённым к красному проводу, касаются свободной ножки, а к чёрному — места, к которому она была припаяна.

При подаче напряжения, если трансформатор работоспособный, через него начнёт протекать ток, значение которого и можно будет увидеть на экране тестера. Если ИТ имеет несколько вторичных обмоток, то сила тока проверяется на каждой из них.

Измерение же напряжения заключается в следующем. Схема с установленным трансформатором подключается к источнику питания, а затем тестер переключается на область ACV (переменный сигнал). Штекеры проводов вставляются в гнёзда V/Ω и COM и прикасаются к началу и концу обмотки. Если ИТ исправен, то на экране отобразится результат.

Снятие характеристики

Чтобы иметь возможность проверить трансформатор мультиметром таким методом, необходима его вольт-амперная характеристика. Этот график отображает зависимость между разностью потенциалов на выводах вторичных обмоток и силы тока, приводящей к их намагничиванию.

Суть метода лежит в следующем: трансформатор извлекается из схемы, на его вторичную обмотку с помощью генератора подаются импульсы разной величины. Подводимой на катушку мощности должно быть достаточно для насыщения магнитопровода. Каждый раз при изменении импульса измеряется сила тока в катушке и напряжение на выходе источника, а магнитопровод размагничивается. Для этого после снятия напряжения ток в обмотке увеличивается за несколько подходов, после чего снижается до нуля.

По мере снятия ВАХ её реальная характеристика сравнивается с эталонной. Снижение её крутизны свидетельствует o появление в трансформаторе межвиткового замыкания. Важно отметить, что для построения вольт-амперной характеристики необходимо использовать мультиметр с электродинамической головкой (стрелочный).

Таким образом, используя обычный мультиметр, можно с большой долей вероятности определить работоспособность ИТ, но для этого лучше всего выполнить комплекс измерений. Хотя для правильной интерпретации результата, следует понимать принцип работы устройства и представлять, какие процессы происходят в нём, но в принципе для успешного измерения достаточно лишь уметь переключать прибор в разные режимы.

При ремонте частотных преобразователей и других устройств промышленной электроники, имеющих в своем составе импульсный блок питания, часто появляется необходимость в диагностике состояния трансформаторов.

В практике ремонта разработано много различных методик, которые позволяют с требуемой для ремонта точностью отбраковывать неисправные трансформаторы импульсных источников питания.

Для проверки трансформаторов этим способом потребуется генератор сигналов синусоидальной формы с частотным диапазоном 10 – 150 кГц и цифровой или аналоговый осциллограф. Для начала проверки на первичную обмотку трансформатора последовательно через неполярный конденсатор с номинальной емкостью 0.3-1.6 мкФ подаем тестовый сигнал с выхода генератора с амплитудой 4 – 11 В. Ко вторичной обмотке подключаем вход осциллографа и наблюдаем форму сигнала. Изменяя значение частоты на выходе генератора сигналов важно на каком-то определенном участке частотного диапазона обнаружить форму сигнала в виде чистой, неискаженной, синусоиды. Если же форма сигнала окажется искаженной, отличной от синусоиды, то с высокой степенью вероятности можно сделать заключение, что проверяемый трансформатор содержит межвитковое замыкание или обрыв.

Для тестирования трансформатора паралелльно первичной обмотке подключаем неполярный конденсатор с номинальной емкостью 0.05-1.5 мкФ и подаем на нее тестовый сигнал с генератора синусоиды амплитудой 4 – 11 В. Вход осциллографа также подключаем параллельно конденсатору и первичной обмотке. Теперь, регулируя частоту генератора сигналов на собранном параллельном колебательном контуре, производим поиск участка резонанса, ожидая максимальный размах сигнала на дисплее осциллографа. Далее, на время проведения проверки, вторичную обмотку трансформатора необходимо замкнуть накоротко – это приведет к исчезновению колебаний в контуре. Из описанного следует, что наличие короткозамкнутых витков приводит к срыву эффекта резонанса в колебательном контуре. Таким образом, если в одной из обмоток тестируемого трансформатора есть межвитковое замыкание, то мы не обнаружим эффект резонанса, изменяя выходную частоту тестового генератора.

Принцип тестирования трансформатора тот же, но теперь применяется последовательный контур вместо параллельного и происходит резкий срыв устойчивых колебаний при достижении эффекта резонанса. Последовательная цепь будет состоять из осциллографа, генератора сигналов, конденсатора и первичной обмотки трансформатора. Достигнуть эффекта резонанса будет невозможно, если присутствуют короткозамкнутые витки в одной из обмоток трансформатора.

Перечисленные выше способы можно применять для проверки силовых трансформаторов преобразователей, а также разделительных трансформаторов, используемых для гальванической развязки цепей управления в устройствах силовой электроники.

Время выполнения запроса: 0,00396609306335 секунд.

Теория импульсного трансформатора

- Gowanda Electronics

Примером применения силового импульсного трансформатора может быть точное управление нагревательным элементом от фиксированного источника постоянного напряжения. Напряжение может повышаться или понижаться в зависимости от коэффициента трансформации импульсного трансформатора. Питание импульсного трансформатора включается и выключается с помощью переключателя (или переключающего устройства) с рабочей частотой и длительностью импульса, которые обеспечивают необходимое количество мощности. Следовательно, температура также контролируется.Трансформатор обеспечивает гальваническую развязку между входом и выходом. Трансформаторы, используемые в источниках питания прямого преобразователя, в основном представляют собой импульсные трансформаторы силового типа. Существуют конструкции импульсных трансформаторов большой мощности, мощность которых превышает 500 киловатт.

Конструкция импульсного трансформатора сигнального типа ориентирована на выдачу сигнала на выходе. Трансформатор выдает импульсный сигнал или серию импульсов. Коэффициент трансформации импульсного трансформатора можно использовать для регулировки амплитуды сигнала и обеспечения согласования импеданса между источником и нагрузкой.Импульсные трансформаторы часто используются при передаче цифровых данных и в схемах управления затвором транзисторов, F. E.T., S.C.R. и т. Д. В последнем случае импульсные трансформаторы могут называться затворными трансформаторами или трансформаторами управления затвором. Импульсные трансформаторы сигнального типа работают с относительно низкими уровнями мощности. Для передачи цифровых данных трансформаторы сконструированы так, чтобы минимизировать искажение сигнала. Трансформаторы могут работать с постоянным током смещения. Многие импульсные трансформаторы сигналов также относятся к широкополосным трансформаторам.Импульсные трансформаторы сигнального типа часто используются в системах связи и цифровых сетях.

Конструкции импульсных трансформаторов

широко различаются по номинальной мощности, индуктивности, уровню напряжения (от низкого к высокому), рабочей частоте, размеру, импедансу, ширине полосы (частотной характеристике), упаковке, емкости обмотки и другим параметрам. Разработчики стараются минимизировать паразитные элементы, такие как индуктивность рассеяния и емкость обмотки, используя конфигурации обмоток, которые оптимизируют связь между обмотками.

Gowanda разрабатывает и производит импульсные трансформаторы из самых разных материалов и размеров. Сюда входят различные стандартные типы структур «сердечник с бобиной» (E, EP, EFD, PQ, POT, U и другие), тороиды и некоторые нестандартные конструкции. Наши верхние пределы - 40 фунтов веса и 2 киловатта мощности. Наши возможности включают обмотки из фольги, обмотки из тонкой проволоки и идеальное наслоение. Для тороидов список включает секторную обмотку, обмотку с прогрессивной обмоткой, обмотку в ряд и обмотку в ряд.Gowanda имеет множество намоточных машин, в том числе программируемые автоматизированные машины и машины для заклейки тороидов. Gowanda имеет вакуумные камеры для вакуумной пропитки, а также может инкапсулировать. Для обеспечения качества Gowanda использует программируемые автоматизированные испытательные машины. Большая часть нашей продукции проходит 100% тестирование на этих машинах.

Как проверить понижающий или повышающий трансформатор


Когда дело доходит до понижения КПД трансформатора, клиентам необходимо учитывать некоторые аспекты, такие как снижение нагрева и поддержание КПД трансформатора. Часто трансформатор не работает до ожидаемого уровня производительности. Вызов специалиста для простого осмотра трансформатора может занять очень много времени. Следовательно, было бы лучше, если бы вы могли проверить трансформатор самостоятельно.

Общая проверка понижающего трансформатора мощности

Вы можете проверить трансформатор на наличие проблем, выполнив следующие действия. Убедитесь, что все питание отключено, а трансформатор обесточен.

  1. Отсоедините провода: Возьмите винт и отсоедините провода от клемм трансформатора.В большинстве случаев на проводах может отсутствовать маркировка, подсказывающая, к каким клеммам их следует подключать. Здесь вы можете использовать прозрачную ленту и ручку, чтобы идентифицировать провода.
  2. Настройте вольтметр: Вольтметр имеет два выводных провода - обычно один красный, а другой черный. Включите измеритель и вставьте красный провод в отверстие «Ом» на вольтметре. Включите вольтметр, чтобы прочитать сопротивление (в Ом). Прикоснитесь черным проводом к металлической раме трансформатора.
  3. Проверка клемм: Проверьте клеммы трансформатора в следующем порядке - h2, h3, X1 и X2.С каждой клеммой измеритель должен показывать бесконечное сопротивление. Омметр отобразит либо пустой экран, либо слово «открыть». Любое сопротивление будет означать, что существует токопроводящий путь от обмотки до корпуса трансформатора. Это внутренняя проблема обмоток и обычно означает, что трансформатор не работает.
  4. Проверьте целостность катушек: Поднесите черный провод к клемме h2 (начало), а красный провод к клемме h3 (конец).Измеритель должен показывать сопротивление в диапазоне Ом. Выполните такой же тест на клеммах X1 и X2. Если какая-либо из клемм показывает бесконечное сопротивление или разомкнута, значит, провода оборваны. Это будет препятствовать нормальной работе трансформатора.
  5. Проверьте цепь изоляции: Поднесите красный провод к клемме h2, а черный провод к клемме X1. Счетчик должен показывать бесконечное сопротивление. Выполните такой же тест на клеммах h3 и X2. Если считывается какое-либо сопротивление, изоляция трансформатора нарушена, и это обычно означает, что первичная и вторичная обмотки замкнуты вместе.

Эти пять простых шагов помогут понять состояние повышающего / понижающего трансформатора. Затем вы можете связаться с вашей компанией по ремонту трансформаторов для получения более подробной информации и шагов.

Как проверить понижающий или повышающий трансформатор Последнее изменение: 21 сентября 2018 г., автор: gt stepp

О gt stepp

GT Stepp - инженер-электрик с более чем 20-летним опытом работы, опытный в исследованиях, оценке и испытаниях & поддержка различных технологий.Посвящен успеху; включая сильные аналитические, организационные и технические навыки. В настоящее время работает менеджером по продажам и операциям в Custom Coils, разрабатывая стратегии продаж и маркетинга, которые увеличивают продажи, чтобы сделать Custom Coils более узнаваемыми и уважаемыми на рынке.

Как проверить трансформатор мультиметром? Инструкция

Часто нужно заранее прочитать вопрос, как проверить трансформатор.Ведь если он выйдет из строя или станет нестабильным, будет сложно искать причину выхода оборудования из строя. Это простое электрическое устройство можно диагностировать с помощью обычного мультиметра. Рассмотрим, как это сделать.

Какое оборудование?

Как проверить трансформатор, если вы не знаете его конструкцию? Рассмотрим принцип работы и виды несложного оборудования. Катушки из медной проволоки определенного сечения прикладываются к магнитопроводу так, чтобы остались выводы для питающей обмотки и вторичного провода.

Передача энергии на вторичную обмотку осуществляется бесконтактным способом. Здесь становится почти понятно, как проверить трансформатор. Точно так же обычная индуктивность называется омметром. Катушки образуют сопротивление, которое можно измерить. Однако этот метод применим, когда заданное значение известно. Ведь сопротивление может увеличиваться или уменьшаться в результате нагрева. Это называется межвитковой схемой.

Такое устройство больше не будет вырабатывать эталонное напряжение и ток.Омметр покажет только обрыв цепи или полное короткое замыкание. Для дополнительной диагностики воспользуйтесь проверочной схемой на корпусе того же омметра. Как проверить трансформатор, не зная выводов обмоток?

Это определяется толщиной отходящих проводов. Если трансформатор понижающий, то выходные проводники будут толще питающих. И соответственно наоборот: повышающие провода толще. Если две обмотки отключены, то толщина может быть одинаковой, об этом следует помнить.Самый верный способ посмотреть этикетку и узнать технические характеристики оборудования.

Виды

Трансформаторы

делятся на следующие группы:

  • Вверх и вниз.
  • Power часто служат для снижения напряжения питания.
  • Трансформаторы тока для питания потребителя постоянным значением тока и поддержания его в заданном диапазоне.
  • Одно- и многофазные.
  • Назначение сварки.
  • Impulse

В зависимости от назначения оборудования меняется и принцип проверки обмоток трансформатора.С помощью мультиметра можно прозвонить только малогабаритные устройства. Силовые машины уже требуют другого подхода к устранению неисправностей.

Метод набора

В вопросе, как проверить силовой трансформатор, поможет метод диагностики омметром. Пинг запускает сопротивление между выводами одной обмотки. Так что установите целостность кондуктора. Перед этим проводят осмотр корпуса на предмет отсутствия нагара, вытеков в результате нагрева оборудования.

Далее измерьте значения тока в Ом и сравните их с паспортными. Если таковых нет, то потребуется дополнительная диагностика под напряжением. Каждую клемму рекомендуется называть относительно металлического корпуса устройства, к которому подключаются заземляющие соединения.

Перед измерением отсоедините все концы трансформатора. Рекомендуется отключить их от сети и для вашей же безопасности. Также проверьте наличие электронной схемы, которая часто присутствует в современных силовых моделях.Его также следует удалить перед проверкой.

Бесконечное сопротивление говорит о всей изоляции. Значения в несколько килограммов уже вызывают подозрения на пробой на теле. Также это может быть из-за скопившейся грязи, пыли или влаги в воздушных зазорах устройства.

Пониженное напряжение

Испытания с подаваемым питанием проводятся, когда возникает вопрос, как проверить трансформатор на межвитковое замыкание. Если нам известна величина напряжения питания устройства, для которого предназначен трансформатор, то измеряем значение холостого хода вольтметром.То есть подводящие провода находятся в воздухе.

Если значение напряжения отличается от номинального, то сделайте выводы о межвитковой цепи в обмотках. Если во время работы прибора слышен треск, искрение, то такой трансформатор лучше сразу выключить. Это неисправно. Допуски в измерениях:

  • Для напряжения значения могут отличаться на 20%.
  • Для стойкости нормой считается разброс значений в 50% от паспортного.

Измерение амперметром

Разберемся, как проверить трансформатор тока. Входит в цепочку: стандартно или реально изготовлено. Важно, чтобы текущее значение было не меньше номинального. Измерения амперметром проводятся в первичной цепи и во вторичной.

Ток в первичной цепи сравнивается с вторичными показаниями. Точнее, они делят первые значения на измеренные во вторичной обмотке.Коэффициент трансформации следует взять из справочника и сравнить с полученными расчетами. Результаты должны быть такими же.

Трансформатор тока не может быть измерен на холостом ходу. В этом случае на вторичной обмотке может возникнуть слишком высокое напряжение, которое может повредить изоляцию. Также следует соблюдать полярность подключения, что скажется на работе всей подключенной схемы.

Типичные неисправности

Перед проверкой СВЧ трансформатора приведем частые виды поломок, которые устраняются без мультиметра.Часто силовые устройства выходят из строя из-за коротких замыканий. Он устанавливается путем проверки печатных плат, разъемов и соединений. Реже встречаются механические повреждения корпуса трансформатора и его сердечника.

Механический износ соединений выводов трансформатора происходит на движущихся машинах. Большие питающие обмотки требуют постоянного охлаждения. При его отсутствии возможен перегрев и оплавление утеплителя.

TDX

Разберемся, как проверить импульсный трансформатор.Омметр сможет установить только целостность обмоток. Работоспособность устройства устанавливается при подключении к цепи, в которой задействованы конденсатор, нагрузка и звуковой генератор.

На первичную обмотку подается импульсный сигнал в диапазоне от 20 до 100 кГц. На вторичной обмотке производят замеры амплитуды осциллографа. Установите наличие искажения импульса. Если их нет, делайте выводы о хорошем устройстве.

Искажения формы сигнала указывают на обрыв обмоток. Самостоятельно ремонтировать такие устройства не рекомендуется. Их настраивают в лаборатории. Существуют и другие схемы тестирования импульсных трансформаторов, в которых они исследуют наличие резонанса на обмотках. Его отсутствие говорит о неисправном устройстве.

Вы также можете сравнить форму импульсов, подаваемых на первичную обмотку и отдаваемых вторичной обмоткой. Отклонение формы также свидетельствует о неисправности трансформатора.

Несколько обмоток

Для измерения сопротивления освободите концы от электрических соединений. Выберите любой выход и измерьте все сопротивления относительно остальных. Рекомендуется записывать значения и маркировать проверенные концы.

Так мы сможем определить тип соединения обмоток: со средними выводами, без них, с общей точкой подключения. Чаще встречается с раздельным подключением обмоток. Измерение будет проводиться только с одним из всех проводов.

Если есть общая точка, то сопротивление измеряется между всеми доступными проводниками. Две обмотки со средним выходом будут иметь значения только между тремя проводами. Несколько выводов встречаются у трансформаторов, рассчитанных на работу в нескольких сетях 110 или 220 вольт.

Нюансы диагностики

Гул во время работы трансформатора - это нормально, если это конкретное устройство. Только искрение и треск указывают на неисправность. Часто нагрев обмоток - это нормальная работа трансформатора.Чаще наблюдается у понижающих устройств.

Резонанс может возникать при вибрации корпуса трансформатора. Затем его следует просто зафиксировать изоляционным материалом. Работа обмоток значительно меняется из-за ослабленных или загрязненных контактов. Большинство проблем решаются зачисткой металла до блеска и новыми носимыми выводами.

При измерении значений напряжения и тока следует учитывать температуру окружающей среды, величину и характер нагрузки. Также требуется контроль напряжения. Проверка частоты подключения обязательна. Азиатское и американское оборудование рассчитано на частоту 60 Гц, что приводит к заниженным значениям мощности.

Неправильное подключение трансформатора может привести к неисправности устройства. Ни в коем случае не подключайте к обмоткам постоянное напряжение. В противном случае катушки быстро расплавятся. Точность измерений и правильное подключение помогут не только найти причину поломки, но и, возможно, безболезненно устранить ее.

Как использовать омметр для проверки трансформатора переменного тока

Трансформаторы - это электрические устройства, используемые для передачи электроэнергии между двумя или более цепями. Обычно используемые для понижения напряжения электроэнергии, вырабатываемой на электростанциях, до токов низкого напряжения, способных питать бытовые приборы, освещение и аналогичные системы, трансформаторы используют электромагнитную индукцию и имеют решающее значение для распределения и потребления энергии. В случае, если ваш трансформатор неисправен, вы можете легко проверить его работу с помощью омметра.

TL; DR (слишком длинный; не читал)

Сопротивление трансформатора переменного тока (AC) удерживается проводами, намотанными вокруг его сердечника. Трансформаторы испытывают потерю мощности из-за сопротивления нагрузки, которое можно проверить с помощью омметра, прикоснувшись красным и черным контактами к противоположным концам проводки трансформатора. Просто будьте уверены в , чтобы отключить трансформатор от цепи перед тестированием, чтобы избежать риска серьезной травмы. Если показания омметра значительно отличаются от сопротивления, указанного в паспорте трансформатора, его следует немедленно снять и заменить.

Омметры и трансформаторы

Омметры используются для проверки электрического сопротивления (иногда называемого импедансом) в устройстве или цепи, измеряемого в омах. В случае трансформатора, который использует переменный ток (AC) для увеличения или уменьшения напряжения электрической энергии, проходящей через него, это сопротивление удерживается в спиральных проводах, намотанных вокруг его сердечника.

Подготовка к тесту

Однако для проверки трансформатора вам понадобится , чтобы отключить его от цепи, прежде чем делать что-либо еще.Это предотвратит неточные показания и обеспечит вашу собственную безопасность. Установите омметр на крайнюю нижнюю шкалу и, сняв пластиковые оболочки с проводов, соедините его выводы вместе, чтобы убедиться, что он готов к испытаниям. Если показание равно нулю, можно продолжить. Если он не равен нулю, отрегулируйте ручку переменной так, чтобы омметр показывал ноль, прежде чем продолжить.

Простое тестирование

Чтобы проверить трансформатор, просто прикоснитесь красным и черным штырями омметра к противоположным концам проводки трансформатора.Прочтите показания дисплея и сравните сопротивление на своем омметре с сопротивлением, указанным в паспорте трансформатора. Иногда это указывается на корпусе трансформатора. Если есть резкое различие между показаниями и указанным сопротивлением, вполне вероятно, что трансформатор неисправен и его следует как можно скорее снять и заменить. Проверьте три раза, прежде чем делать вывод, так как ваш омметр может быть неточным.

Проверить трансформатор на правильность работы

  1. Проверить напряжение на верхнем центральном ответвлении и на любом из двух верхних ответвлений.
  2. При наличии питания поищите плохое соединение между блоком подключения питания и трансформатором.
  3. При выключенном питании печи осторожно откройте блок управления и убедитесь, что ничто не касается оголенных проводов.
  4. Включите питание снова.
  5. Найдите трансформатор. У большинства из них 3 провода внизу - центральный провод на самом деле представляет собой перемычку, соединяющую две центральные клеммы, и три провода наверху - все провода находятся на одной стороне трансформатора.
  6. Используйте цифровой мультиметр для проверки работы трансформатора.
  7. Установите цифровой мультиметр на напряжение переменного тока, следующее значение будет выше 240 вольт переменного тока (на многих счетчиках это 600).
  8. Проверьте напряжение на верхнем центральном ответвлении и на одном из двух верхних ответвлений.
  9. С помощью измерителя вы должны иметь возможность показывать 240 или 208 вольт переменного тока на двух внешних проводах в нижней части трансформатора. (Эти провода питания идут от тумблера и блока питания). Если там 240 или 208 вольт, то до трансформатора все хорошо.
  10. Установите измеритель на показания 24 В переменного тока и найдите это значение на двух внешних проводах трех проводов в верхней части трансформатора. Если там нет напряжения значит неисправен сам трансформатор и нужно заменить трансформатор.
  11. Если нет питания, вернитесь к линии и измерьте напряжение. Продолжайте, пока не найдете напряжение.
  12. Найдите проблему между точкой с напряжением и последней проверенной точкой, в которой не было напряжения.
  13. Замените трансформатор, если вы не получаете должного напряжения.
  14. Если там правильное напряжение, значит, система управления получает правильное входное напряжение и, вероятно, неисправна сама плата. Заменить элемент управления.

ВНИМАНИЕ: Этот тест должен проводиться только опытным специалистом, знакомым с электричеством.

См. Это руководство по использованию мультиметра.

Смотрите это видео:

Испытание трансформаторов обратного хода (LOPT)

; 1994-2021
Все права защищены.

Полное или частичное воспроизведение этого документа разрешено, если оба выполняются следующие условия:

1.Это примечание полностью включено в начало.
2. Взимается бесплатно, кроме расходов на копирование.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ Мы не несем ответственности за повреждение оборудования, ваше эго, взорванные детали, отключение электричества в округе, спонтанно генерируемое мини (или больше) черное дыры, планетарные сбои или травмы, которые могут возникнуть в результате использования этого материала.



  • Вернуться к оглавлению тестирования обратного хода.

    Введение

    Объем этого документа

    Когда возникают проблемы в подсистемах горизонтального отклонения / высокого напряжения телевизоров или мониторов (или даже современных осциллографов и других ЭЛТ-дисплеев), Обратный трансформатор (или линейный выходной трансформатор для тех, кто находится на другой стороне озеро) часто является подозреваемой причиной.Отчасти это связано с тем, что он Обычно это самая дорогая и труднодоступная деталь для замены в агрегате. и потому что обратные рейсы часто менее понятны, чем другие более распространенные составные части.

    В этом документе рассматривается работа и тестирование обратного хода (LOPT). трансформаторы: что они собой представляют, как они терпят неудачу, почему они терпят неудачу и как тестировать их. Для получения дополнительной информации о системах горизонтального отклонения см. документ: телевидение и Системы отклонения монитора.



  • Вернуться к оглавлению тестирования обратного хода.

    Безопасный поиск и устранение неисправностей обратноходовых трансформаторов ВНИМАНИЕ! Прочтите, усвойте и следуйте рекомендациям в документе: Рекомендации по безопасности для Оборудование с высоким напряжением и / или питанием от сети перед попыткой использования телевизора или ремонт монитора.

    В частности, прежде чем касаться или прощупывать обратный ход или схему в его окрестности:

    • Отключите оборудование от сети !!!
    • Измерьте напряжение на линии B + обратного хода и разрядите основной фильтр. конденсаторы при необходимости.
    • При приближении к высоковольтному выходу, фокусу или соединениям экрана разрядите Емкость ЭЛТ тоже.
    Конкретную информацию о безопасности вашего оборудования см. В документах: Примечания к Поиск и устранение неисправностей и ремонт компьютеров и видеомониторов или Примечания к Устранение неисправностей и ремонт телевизоров по мере необходимости.

  • Вернуться к оглавлению тестирования обратного хода.

    Обратный ход (LOPT) Трансформаторы

    Что делает трансформатор обратного хода (LOPT)?

    Типичный обратноходовой трансформатор или трансформатор с линейным выходом (LOPT) состоит из двух частей. (вы также можете указать термин IHVT - интегрированный высоковольтный трансформатор):
    1. Специальный трансформатор, который в сочетании с горизонтальным выходом транзисторные / отклоняющие схемы повышают B + (120 В, типичное для телевизора) низковольтный источник питания от 20 до 30 кВ для ЭЛТ, а также обеспечивает различные вторичные пониженные напряжения для других цепей.

      Высоковольтный выпрямитель преобразует импульсы высокого напряжения в постоянный ток, а емкость ЭЛТ сглаживает это. ВН может быть получен из одной обмотки с множеством многих витки провода или обмотки пониженного напряжения и напряжение диод-конденсатор множитель.

      Различные вторичные напряжения питают логику, тюнер, видеосигнал, схемы вертикального отклонения и нити ЭЛТ. Фактически, со многими ТВ конструкции, единственная энергия, не получаемая от обратного хода, предназначена для поддержания активности схема, необходимая для поддержания памяти каналов и обеспечения пускового привода для система горизонтального отклонения / высокого напряжения.

    2. Делитель напряжения, обеспечивающий питание фокусировки и экрана. Горшки находятся в этой разделительной сети - и эти вещи не работают, что приводит к плохой фокусировке, неконтролируемая яркость или колебания фокуса и / или яркости. Всего короткое также может привести к отказу других компонентов, таких как горизонтальный выходной транзистор. Фокус и экран обычно сверху и снизу ручки соответственно. В некоторых телевизорах фокус и разделитель экрана и / или органы управления находятся вне обратного хода и чувствительны к пыли и проблемам особенно в сырые дни.

    Чем обратный трансформатор отличается от обычного Трансформатор?

    Хотя следующее не всегда строго верно для ТВ и монитора обратноходовой Трансформеры, это хороший обзор:

    (От: Сивасанкар Чандер ([email protected] bocaraton.ibm.com).)

    1. Основное отличие обратноходового трансформатора от штатного трансформатора в том, что обратный трансформатор предназначен для хранения энергии в магнитных цепь, то есть он функционирует как чистый индуктор, тогда как обычный трансформатор предназначен для передачи энергии от первичной к вторичной и минимизации накопленная энергия.
    2. Обратный трансформатор в своей простейшей форме имеет текущий ток. либо в первичном, либо в вторичном (но не в обоих одновременно). (На практике это более сложно из-за конечного времени выключения для транзисторы и диоды, необходимость в демпфирующих схемах и т. д.).
    3. Сопротивление магнитопровода обратного трансформатора обычно намного выше, чем у обычного трансформатора. Это потому что тщательно рассчитанного воздушного зазора для хранения энергии (это индуктор).
    4. Напряжения, приложенные к обратному трансформатору на первичной обмотке. стороны почти всегда прямоугольные (импульсные), тогда как у обычных трансформаторов обычно к ним приложено синусоидальное напряжение. 6 Гц, тогда как Обычные трансформаторы имеют гораздо более широкий диапазон, от нескольких Гц до 10-12 Гц.
    Возможно, мне удалось запутать вас без искупления, так что лучший выходом для вас было бы прочитать любой вводный учебник по переключению блоки питания для более полной картины.

    Происхождение термина "Flyback"

    В США (возможно, во всей Северной Америке) трансформатор, генерирующий высокое напряжение в телевизоре, мониторе или другом оборудовании на основе ЭЛТ называется обратный преобразователь или трансформатор обратного хода. Почти везде в мире это является либо LOPT (Line OutPut Transformer), либо просто LOT, либо, как указано IHVT - Интегрированный трансформатор высокого напряжения (что на самом деле является наиболее точным термином для современных агрегатов).

    Термин «обратный ход», вероятно, возник из-за того, что импульс высокого напряжения, заряжает емкость ЭЛТ, создаваемую коллапсом магнитного поле в сердечнике трансформатора в течение короткого периода восстановления - когда электронный луч в ЭЛТ «возвращается» к началу новой строки сканирования. Поток в сердечнике медленно изменяется во время сканирования и резко переключается полярности выключением HOT во время обратного хода или обратного хода.

    Многие автономные импульсные источники питания и преобразователи постоянного тока также имеют типа "обратного хода" с передачей энергии главным образом в их выходные цепи в то же время в цикле - но ЭЛТ не задействована.В самом деле, эти высокочастотные ферритовые трансформаторы, которые обычно выглядят как обычные трансформаторы, часто с сердечником E-I - также могут быть отнесены к как обратные ссылки в каталогах трансформаторных компаний.

    LOPT и LOT вытекают из того факта, что именно схема строчной развертки задействован и трансформатор находится в выходном каскаде.

    Я все еще думаю, что flyback намного интереснее! :-).

    Конечно, у других есть свое определение:

    (Источник: Сэм Ринер (riner @ inet2000.com).)

    Когда мне было около 12, я дотронулся до провода, идущего от FBT на картинке трубки, это был БОЛЬШОЙ напольный телевизор, и я летел на пять футов назад. я знаю, что это не настоящая история названия, но я много лет верил в это был.

    Немного истории

    Итак, как далеко зашло использование высокого напряжения на основе обратного хода?

    (От: Генри ван Клифа ([email protected]).)

    Подача HV обратного хода была особенностью комплектов RCA 630 и GE 801 1946 года.Они использовались либо 807, либо 6BG6 горизонтальная выходная лампа, демпфер 6W4, выпрямитель 1B3.

    Довоенные телевизоры (да, телевизоры производились и продавались до того, как стал стандарт NTSC). одобрен в 1941 г.) обычно использовался 60 Гц. трансформатор и 2X2 аналогичный схемы, используемые в осциллографах RCA и Dumont 30-х годов.

    Зворыкин / Мортон "Телевидение" (Wiley, 1940) имеет схемы и проект. самодельный телевизор с использованием лампы 81 для ВН от стандартного силового трансформатора. Конечно, чтобы разобраться в этой книге, вы должны знать вакуумную лампу. теория и много физики неплохо, но это историческое золото мой.

    (От: Брэда Томпсона ([email protected] valley.net).)

    Некоторые из первых телевизоров использовали ВЧ-генератор для генерации высокого напряжения. для ЭЛТ с электростатическим отклонением: типичная линейка ламп может включать 6V6 генератор и выпрямитель 1B3 (или 1X2).

    Почему сочетаются отклонение и высокое напряжение?

    Одна из основных причин того, что телевизоры и многие мониторы разработаны с горизонтальным расположением Обратный ход, управляемый отклонением, - это просто экономия - он обеспечивает дешевый способ получить высокое напряжение и многие или большинство других напряжений для набора с минимальное оборудование.(Высококачественные компьютерные мониторы иногда используют отдельный источник высокого напряжения, так что горизонтальное отклонение используется только для отклонение, чтобы уменьшить взаимодействие между изменяющейся скоростью сканирования и HV.) A Дополнительным преимуществом является то, что если горизонтальное отклонение умирает, источник питания высокого напряжения напряжение идет вместе с ним и предотвращает сгорание люминофоров ЭЛТ. неотраженный луч высокой интенсивности.

    Использование горизонтальной частоты, а не частоты сети переменного тока 50 или 60 Гц позволяет компонентам источника питания быть маленькими и легкими по сравнению с силовой трансформатор с питанием от сети и конденсаторы фильтра.

    Конструкция с обратным ходом

    Хотя детали могут несколько отличаться, все обратные клапаны состоят из набора обмоток. на ферритовом сердечнике с зазором. Высоковольтные диоды и резистивные делители (часто с регулировочными ручками) для фокуса и экрана (G2) также могут присутствовать.

    Типичный обратный ход включает в себя следующие компоненты:

    • Обмотка привода - для телевизора с линейным питанием их может быть сотня витки провода среднего калибра (например, AWG # 26). Для низковольтного питания это может только дюжина витков более толстого провода.Это то, что соединено последовательно с B + на выходной транзистор строчной развертки в телевизоре или мониторе.
    • Обмотка высокого напряжения - несколько тысяч витков. Эта обмотка может быть разделена на несколько последовательных секций с высоковольтным выпрямителем для каждой или может быть одинарной обмоткой. Альтернативой является обмотка с более низким напряжением и используйте умножитель напряжения (диодно-конденсаторная лестница), чтобы увеличить его до этого требуется ЭЛТ. Очень тонкий провод (например, AWG # 40) будет использоваться для обмотка высокого напряжения.Вывод высокого напряжения на ЭЛТ подается от максимальное выходное напряжение выпрямителя или умножителя.

      В некоторых конструкциях телевизоров и мониторов используется физически отдельный (внешний - не обратного трансформатора) умножитель напряжения. В этом случае обратный ход обмотка высокого напряжения будет генерировать от 6 до 10 кВ переменного тока, и умножитель будет обычно увеличивайте это значение в 3 или 4 раза до 20–30 кВ постоянного тока. Фокус и экран (G2) В этом случае сеть обычно будет частью модуля умножителя.

    • Сетевой резистивный делитель для фокуса и экрана (G2). Это наверное будет питается только от одной из последовательно соединенных обмоток (если используется). Часто там регулировки фокуса и экрана прямо на обратном ходу. Выходы от этого делителя может быть подключен к контактам в основании обратного хода или имеют свои собственные отдельные выводы, которые подключаются к розетке / плате ЭЛТ.
    • Вспомогательные обмотки - от пары витков (для нити накала ЭЛТ) до нескольких сотен оборотов (для источника наддува). Они поставляют различные напряжения для типичного телевизора или монитора - накаливания ЭЛТ, логического питания, аналогового мощность, источник наддува (если обратный ход не включает собственный экран поставка) и др.Толщина этих обмоток будет зависеть от силы тока. требования каждого выхода. Они подключаются к контактам под пайку в основании. обратного хода.
    • Ферритовый сердечник - состоит из двух частей С-образной формы, скрепленных вместе либо пружинное устройство, либо шпильки и гайки. Будет разрыв доля миллиметра обеспечивается набором прокладок между двумя С-образными секциями.
    В большинстве современных обратноходовых преобразователей все обмотки расположены на одном плече сердечника. В обмотка привода и вспомогательные обмотки будут намотаны и изолированы отдельно под обмоткой высокого напряжения.Обмотка высокого напряжения будет состоять из много слоев, между которыми находится изоляционный материал (например, майлар).

    Остальные компоненты будут установлены в отдельной части сборки и затем весь блок заливается эпоксидным наполнителем. Часть ядра обычно доступен - часто целая нога.

    Обратный ход - это не обычный трансформатор. Ферритовый сердечник содержит зазор. Энергия накапливается в магнитном поле сердечника во время сканирования как ток нарастает.Энергия также связана с некоторыми вторичными выводит во время сканирования. Однако энергия высокого напряжения (HV) связана с его вторичные обмотки почти полностью, когда первичный ток отключен выключен в конце сканирования (вероятно, источник обратного вызова имени, потому что он находится во время обратного хода электронного луча).

    Какой тип соединения действует, зависит от направления выпрямители на вторичной стороне обратного хода:

                      _ _
                       \ / _ / \ _
       B + ------ + + ---- |> | ----- + --- o + V1 B + ------ + + ---- |> | ----- + --- o + HV
               o): :( o Сканировать | o): :( Обратный ход |
                 ): :( Выпрямитель _ | _): :( Выпрямитель _ | _
                 ): :( ---): :( ---
                 ): :( |): :( |
           _ / \ _): :( | _ / \ _): :( o |
      ГОРЯЧИЙ ------ + + ------------ + ГОРЯЧИЙ ------ + + ------------ +
                                 _ | _ _ | _
                                  - -


    Здесь V1 - это просто типичный пример вспомогательного источника питания, полученного при сканировании. выпрямитель и высокое напряжение - это наиболее известный пример использования обратного выпрямителя.

    Обратите внимание, что соотношение количества витков для каждой обмотки * нельзя * использовать для расчета ожидаемых выходных напряжений, поскольку скорость разрушения магнитное поле (определяется конструкцией горизонтальной выходной цепи) влияет на это.

    Зазор имеет решающее значение для правильной работы и обычно определяется какие-то пластиковые проставки. ВНИМАНИЕ: отметьте каждую и замените их точно такая же позиция, если по какой-то причине разобрать сердечник.

    Почему вы не хотите изготавливать собственный обратный клапан или Восстановить плохой

    Попытайтесь разобрать флайбэк и вы поймете, почему я не рекомендую это, если все будущее исследованной * и * неизведанной вселенной не зависит на усилие! Вам понадобится специализированное оборудование, чтобы просто намотать высокое напряжение. катушка.

    Это не то, что вы можете сделать вручную в подвале, и единственная проблема это не несколько тысяч витков почти невидимого провода, используемого в типичном лететь обратно. Чтобы выдерживать высокое напряжение без дуги и минимизировать межобмоточная емкость, обмотка высокого напряжения построена как можно больше отдельные слои - возможно, всего 50 слоев - по 50 витков каждый, используя супер тонкая проволока (типовой № 40 - тоньше человеческого волоса). Каждый слой необходимо наматывать идеально ровная, со всеми проводами рядом и индивидуально изолированными майларовой лентой.Просто дыша на такой провод, он практически сломается. в одиночку накатал несколько тысяч витков в полном порядке!

    Остальные детали: приводная и низковольтная обмотки, фокус и делитель экрана. сети, и выпрямители высокого напряжения должны быть собраны с высоким напряжением обмотка и провода ЭЛТ, а затем все дело залито эпоксидной смолой.

    Забудьте об этом - у вас есть дела поважнее, чем потратить неделю на трансформатор!



  • Вернуться к оглавлению тестирования обратного хода.

    Отказ обратного хода и тестирование

    Почему выходят из строя обратноходовые трансформаторы?

    В то время как трансформаторы обратного хода могут иногда выходить из строя из-за неисправности в другом месте в цепях питания или отклоняющих цепях телевизора или монитора, в большинстве случаев, они просто устаревают сами по себе. Почему?

    Обратные ходы намотаны множеством слоев действительно очень тонкой проволоки с очень действительно тонкий утеплитель. Вся эта сборка залита эпоксидной смолой. который заливают и дают застыть.

    В некотором смысле, это просто ожидаемые короткие замыкания.

    Флайбэки во время использования нагреваются, что приводит к ухудшению изоляции. Любые дефекты, зазубрины или царапины на изоляции или пузырьки воздуха. и примеси в материале эпоксидного наполнителя способствуют повреждению. Температура циклы и производственные дефекты приводят к появлению мелких трещин в эпоксидной заливке материал, уменьшающий пробой изоляции, особенно в области обмотки высокого напряжения, выпрямители и сеть делителя фокуса / экрана. Они также до некоторой степени физически вибрируют.Целый ряд других факторов также несомненно важно.

    Как правило, пробой - искрообразование или искрение - является окончательным.

    Удивительно, что они продолжаются столько, сколько выдерживают стрессы, которым они подвергаются.

    Как выходят из строя обратноходовые трансформаторы?

    Обратный ход терпит неудачу по нескольким причинам:
    1. Перегрев, приводящий к трещинам в пластике и наружной дуге. Если здесь нет серьезных повреждений обмоток, возможен ремонт. Однако дуга от обмоток прокалывает их очень тонкую изоляцию так, что закорачивается обмотки могли уже развиться.Даже если обмотки в данный момент Состояние хорошее, длительная надежность любого такого ремонта вызывает сомнения.

      Тем не менее, не помешает попробовать очистить и покрыть несколькими слои герметика высокого напряжения, короны или даже пластиковую изоленту (желательно в качестве временного ремонта, хотя мне все сошло с рук это на месте постоянно). Если возможно, переместив точку, в которую обратный ход вызывает дугу дальше (то есть кусок металла или другой провод) тоже поможет.

      (Следующее от: Том Риггс ([email protected]))

      Я обнаружил, что для герметизации обратных трансформаторов силиконовый герметик имеет работал очень хорошо. Я использовал чистую разновидность, хотя другие, вероятно, будут тоже работать. Я слышал о прожигании короны. (Авторы примечание: убедитесь, что у вас достаточно времени для установки силиконового герметика. полностью - иначе он выйдет из строя мгновенно - не менее 24 часов. Кроме того, некоторые виды (пахнущие вином - уксусная кислота - лечение может привести к коррозии проводки в долгосрочной перспективе).

    2. Треснувший или иным образом поврежденный сердечник повлияет на характеристики обратного хода до такой степени, что он может работать некорректно или даже взорвать горизонтальный выходной транзистор и другие дорогие детали, такие как регулятор низкого напряжения или импульсный источник питания. Если ядро ​​можно реконструировать так, чтобы не было имеются зазоры (кроме необходимых, где две половинки соединяются) и закреплены и / или приклеены, должна быть возможность проводить испытания без чрезмерного риска повреждения цепи, но рассмотрите возможность замены обратного хода как долгосрочное решение.
    3. Внутреннее короткое замыкание в сети делителя ФОКУС / ЭКРАН, если есть. Один знак Это может быть крышка искровых промежутков FOCUS или SCREEN на печатной плате на шейка ЭЛТ.
    4. Внутреннее короткое замыкание в обмотках.
    5. Открытые обмотки.
    В каждом конкретном случае может применяться более одного из них. Как уже отмечалось, временные ремонт, по крайней мере, иногда возможен при отказах (1) и (2). За Замена отказов (3) на (5) обычно является единственной альтернативой.

  • Вернуться к оглавлению тестирования обратного хода.

    Базовое тестирование

    Начальные тесты с использованием ваших чувств и, возможно, Мультиметр

    Сначала проведите тщательный визуальный осмотр при выключенном питании. Ищите трещины, выпуклый или расплавленный пластик и изменение цвета. Ищите плохие паяные соединения на штифтах обратного хода. Если телевизор или монитор можно запитать безопасно, проверьте наличие дуги или коронного разряда вокруг обратного клапана и в его окрестностях, или у искровых разрядников или протекторов газовых трубок на плате шейки ЭЛТ.

    Затем проведите испытания омметром на очевидное короткое замыкание между обмотками, значительно уменьшены сопротивления обмоток и открытые обмотки. Не пренебрегайте проверьте между разъемом CRT HV (присоской) и штырями на основании. Это должно измерить бесконечность.

    Для обмоток низкого напряжения в руководствах по эксплуатации может быть указано ожидаемое Сопротивление постоянному току (например, Фотофакт Самса). Иногда это изменится Достаточно для обнаружения - если у вас есть омметр с достаточно низкой шкалой. Обычно это доли ома. Трудно или невозможно Измерьте сопротивление обмотки ВН постоянному току, поскольку выпрямители обычно встроенный.Значение тоже не публикуется.

    ВНИМАНИЕ! Убедитесь, что телевизор или монитор отключены от сети, и убедитесь, что основной конденсатор фильтра разряжается до того, как что-либо коснется, поскольку обратный ход обычно связано с этой точкой, возможно, напрямую! Если вы собираетесь снимите или прикоснитесь к проводам высокого напряжения ЭЛТ, фокусировки или экрана, сначала разрядите высоковольтный провод с помощью хорошо изолированного резистора высокого сопротивления (например, несколько МОм, 5 Вт) к Ремешок заземления ЭЛТ (НЕ сигнальное заземление).

    Измерения, которые намного меньше опубликованных значений, вероятно, указывают на частично закороченная обмотка.Однако разница в 10% может и не быть существенный. Показания выше нормы могут просто указывать на то, что дизайн изменение было внесено. Да, я знаю, трудно поверить, что они не сообщили ты этого! Например, различные версии flyback, используемые в Apple MAC Plus - 157-0042A, B, C - функционально аналогичны, но имеют незначительные отличия. по параметрам намотки. Неизвестно, к каким последствиям это приведет, но они взаимозаменяемы, по крайней мере, для тестирования.

    Конечно, любая непрерывность между отдельными обмотками определенно является неисправностью.

    Частично замкнутые обмотки (возможно, всего на пару витков) и иногда короткие замыкания в фокусе / разделителе экрана резко снижают Q и увеличить нагрузку, которую обратный ход возлагает на свой приводной источник без выходов связаны. Именно такие неисправности не обнаруживаются простым омметром. тесты или визуальный осмотр, которые описаны в разделах по адресу «Расширенное тестирование».

    Хотя это случается реже, я видел короткие замыкания между разъемом CRT HV и обмотки низкого напряжения на базе обратного хода.Это подразумевает разбивку материал эпоксидной заливки, вероятно, из-за термически вызванных микротрещин или некачественное изготовление. Как только появляется небольшая дуга, она быстро обугливается материал вокруг него еще больше снижает сопротивление. Они редко заживают сами по себе и, таким образом, проявляются как явно низкие значения сопротивления при использовании омметр. Это простой тест, который можно выполнить, не снимая лететь обратно. Разрядите CRT HV (хотя он, вероятно, будет мертв) и просто снимаем разъем с ЭЛТ.

    Также возможно, что различные типы неисправностей обратного хода могут повредить другие схемы (помимо снятия транзистора строчной развертки и его связанные части). Например, внезапное короткое замыкание между высоковольтным разъемом ЭЛТ. обмотка низкого напряжения или короткое замыкание между двумя обмотками низкого напряжения может возможно взорвать твердотельные компоненты с питанием от обратного хода. Этот ущерб обычно не будет очевидным, пока не будет заменен обратный клапан. Следовательно, если в флайбэке обнаружены шорты, стоит протестировать некоторые компоненты в непосредственной близости и наоборот.

    Процесс ликвидации

    Прежде чем пытаться выполнить более сложные тесты, предложенные ниже, возможно, есть способы быть более уверенным, что ваш обратный ход является проблемным компонентом. В Далее предполагается, что запуск телевизора или монитора с подозрительным обратным ходом приводит к чрезмерной нагрузке на блок питания низкого напряжения (B +). предохранитель (или попытка сжечь предохранитель - слишком яркая серийная лампочка). B +, вероятно, упадет с нормальных 65 В постоянного тока до 140 В постоянного тока или более (в зависимости от фактический телевизор или монитор и режим) до некоторого низкого значения, например 25 В постоянного тока при измерении на стороне источника питания низкого напряжения обмотки привода обратного хода. (Измерение на ГОРЯЧИХ может привести к всевозможным странным показаниям из-за характера пульса формы волны и не рекомендуется - особенно когда все работает правильно - 1500 В импульсов!).
    • Отключите все вторичные нагрузки от предполагаемого обратного хода, включая ЭЛТ. Подключаем только привод (B + и HOT).

      Включите телевизор или монитор (желательно с помощью последовательной лампочки или включите Variac.

      Если B + теперь поднимается до более нормального значения, проблема с HV (CRT короткое) или указывается одна из вторичных нагрузок.Подключите каждый из этих включите один раз (или протестируйте отдельные компоненты), чтобы локализовать неисправность. В обратный ход, вероятно, хорош.

    • Удалите подозрительный обратный ход и подключите к приводу только HOT и B +. обмотка заведомо исправного обратного хода для телевизора аналогичного размера или аналогичного типа монитор (при необходимости). Это может быть достаточно близко, чтобы держать диск схемотехникой доволен.

      Включите телевизор или монитор (желательно с помощью последовательной лампочки или включите Variac.

      Если B + теперь поднимается до более нормального значения, проблема с оригиналом обратный ход указан.Однако может потребоваться более тщательное тестирование, чтобы быть абсолютно уверенным.

      Если вы делаете это регулярно, сохраняя набор «симуляторов обратного хода» - просто обмотки и сердечники привода могут быть желательными.



  • Вернуться к оглавлению тестирования обратного хода.

    Расширенное тестирование

    Когда базовые тесты ничего не показывают

    См. Также раздел «Оборудование для испытаний с обратным ходом».

    Есть несколько способов проверить обратный ход (при условии, что вы на самом деле не иметь для этого специальное испытательное оборудование).Вот две возможности. Первый вариант проще, если у вас есть прицел, но второй - веселее.

    Метод 1

    Следующая техника, называемая «кольцевым тестом», работает для обратного хода, чоппер. трансформаторы, двигатели, сетевые трансформаторы, обмотки отклоняющего ярма, видеомагнитофоны и другие магнитные головки, и другие трансформаторы, катушки или индукторы.

    Однако учтите, что он может пропустить некоторые проблемы, такие как обрыв обмоток (если они не используются для теста), а также коротких замыканий или размыканий, возникающих только тогда, когда Обратный ход осуществляется почти на полное напряжение.Таким образом, проводите базовые тесты СНАЧАЛА и не Предположим, что обратный ход на 100 процентов хорош только потому, что он проходит кольцо test (хотя вероятность этого очень высока).

    (Части от: Гейба ([email protected]).)

    Это называется «кольцевым тестом» и часто используется в коммерческих тестеры обратного хода (или других катушек / трансформаторов). Теория такова, что неисправный обратный ход (который не может быть обнаружен простыми измерениями сопротивления) будет закоротили витки в одной из катушек. В таком случае "Q" трансформатор сильно уменьшен. Если возбуждено импульсом, неисправный трансформатор будет резонировать с сильно затухающими колебаниями при хорошем постепенно распадаться.

    1. Подключите высококачественный конденсатор к одной обмотке подозрительного устройства. Надеюсь на резонансную частоту в несколько кГц. Возможно, вам потребуется выбрать емкость конденсатора для достижения наилучших результатов. Я обнаружил, что конденсатор в От 0,001 мкФ до 1 мкФ (неполяризованный) обычно будет достаточно.

      Обратите внимание, что не имеет значения, применяется ли возбуждение к закороченная обмотка или любая другая.Однако вам следует избегать попыток подключите генератор к одной из очень маленьких обмоток, например, для Нить накаливания ЭЛТ, которая может иметь только 2 или 3 витка.

    2. Подайте импульсную форму волны на параллельный резонансный контур. В 1960 году большинство у осциллографов была «синхронизация» по временной развертке, которая обеспечивала несколько десятков вольт при достаточном для этого токе. Схема в журнале "Телевидение" пара лет назад использовал BU508, источник питания 12 В и небольшой генератор. от микросхемы 4011.Функциональный генератор или схема на основе таймера 555 будут также сделать удовлетворительное раздражающее действие. Также смотрите раздел: Обратное испытательное оборудование.
    3. Посмотрите на форму волны в резонансном контуре с помощью осциллографа. Хороший юнит даст красиво затухающие колебания, по крайней мере, несколько циклов, возможно 10 циклов. Если есть закороченный виток * где-нибудь * в устройстве, колебания будут серьезно затухать, и вам повезет, если вы увидите 2 полных циклы. Опыт и / или сравнение с заведомо исправным устройством подскажет вам Что ожидать.
                                             Объем
                             _ o
                Импульс или _ | | _ | Тестируемое устройство
                функция o --------------------- + ----------- + + ---
               Генератор | ): :(
                                Высокое качество _ | _): :( Все остальные
                                Неполяризованные ---) :: + --- обмотки
                                    Конденсатор | ) :: + --- оставлено открытым
                                               | ): :(
                  Земля o --------------------- + ----------- + + ---


    (Источник: Джеймс Эллиотт (jelliott @ stlnet. com).)

    Я попробовал метод оценки добротности, используя 100-вольтный импульс напряжения CAL от Прицел Tektronix. Лучше всего он работал, когда я использовал последовательный конденсатор 200 пФ. я получил может быть 100 импульсов, прежде чем он упадет до нуля. Если я закоротил два основных штифтов, затухающая последовательность импульсов почти сразу обратилась в ноль. Так что работает!

    Я придумал другой способ. Добротность резонансного контура равна центральная частота, деленная на ширину полосы половинной мощности. Я применил звук генератор через резистор 22 кОм, нашел пиковую частоту, затем отключился, что частота до.707 такой амплитуды. Удвойте это будет пропускная способность. я получил Q 26 и 16 на двоих, которые я пробовал. (Примечание редактора: это похоже на действительный подход.)

    Метод 2

    Схема ниже возбуждает обратный ход во многом так же, как и в обычном операция. Единственное предостережение, что этот тестер наверное не ставит достаточной нагрузки на обратный ход, чтобы найти прерывистый, который не работает только при полные условия эксплуатации. Однако большинство отказов обратного хода устойчивы - однажды появляется короткое замыкание, происходит своего рода обвал, и он остается.

    Вам потребуется источник питания 12 В мощностью не менее 2 или 3 ампер. (регулировка не важна - я просто использую простой трансформатор, выпрямитель, фильтр конденсаторного типа источника питания).

    Схема показана ниже. Ни одно из значений компонентов не является критическим.

        +12 1 квартал + ---------------- +
         о | ) ::
         | B | / C) ::
         | + ------ | 2N3055) ::
         | | | \ E 5T) :: + ------ |> | ---------- o + HV
         | | | ) ::: :( Высоковольтный диод (ы),
         | | -_-) ::: :( обычно встроен.| | ) :: + ----- +: :(
         + - | ------------------------- +: :(): :(
         | | Q2 _-_): :( 10Т): :(
         | | | )::(  каждый )::(
         | | B | / E 5T): :( _): :(
         | | + --- | 2N3055): :( _ | _): :(
         | | | | \ C) :: + - - +: :(
         | | | | )::  Выключатель ::(
         | | | + ---------------- + ::: :(
         | | | ::: :(
         | | ----------------------- + :: + ------------------ o -HV
         | | 2Т) ::
         | | + ----------- + :: (Многие другие обмотки не показаны. )
         | | | 2Т) ::
         | + ------------------------- + Примечание: :: обозначает ферритовый сердечник.
         | |
         | R1 | R2
         + -------- / \ / \ / \ - + - / \ / \ / \ --- +
                    110 27 _ | _
                    2 Вт 5 Вт -


    Примечание: если цепь не начинает колебаться при напряжении около 5 вольт или меньше, поменяйте местами две цепи обратной связи с базами транзисторов.

    Тестер - это просто измельчитель, питающий утилизированное ядро ​​от старого обратного хода (Я удалил проставки контроля индуктивности для этого сердечника).Привод (5Т + 5Т) Катушки обратной связи (2T + 2T) могут быть намотаны от соединительного провода (# 14- # 20) и хорошо заизолирован пластиковой изолентой. Подключайте центральные смесители напрямую к катушки - петлю из проволоки не выводить. Убедитесь, что все повороты каждого катушки намотаны в одном направлении. Намотайте катушку обратной связи прямо сверху катушки привода. Вторичная обмотка этого сердечника представляет собой 10-витковую хорошо изолированную Катушка аналогична двум другим, намотанным на противоположной стороне ферритового сердечника.

    Вам нужно будет удалить подозрительную обратную связь с телевизора или монитора.Другой 10-витковая катушка намотана на подозрительный обратноходовой сердечник в любом месте, где она подходит. Подключите один конец этой катушки к одному концу 10-витковой катушки на старом обратноходовое ядро. Используйте проволочную гайку или надежно скрутите вместе. Обеспечьте легкий способ мгновенно соединить другие концы - кнопка пригодится.

    Убедитесь, что вы разместили возвратный провод HV на обратном пути и используете его в качестве возвращение за дугу. В противном случае вы можете проткнуть изоляцию высокое напряжение находит свой путь к земле.

    Определение возврата высокого напряжения на обратном ходу
    Важно, чтобы он был правильно подключен, иначе высокое напряжение * найдет * подходящий путь к земле - и это может не сделать другие схемы что-то хорошее!

    Можно использовать несколько подходов - возможно, в сочетании:

    Метод 2 Процедура испытания
    После того, как все подключено и дважды проверено, включите сок.
    • Если обратный ход хороший, то при подключенных катушках будет несколько кВ на его выходе - достаточно, чтобы создать небольшую дугу (типично 1/8 ", до 1/2" для цветных налетов).
    • Нагрузка на генератор будет невысокой (частота увеличивается в ответ на нагрузку).
    Если есть закороченные обмотки, значительного выхода высокого напряжения не будет. и нагрузка на осциллятор резко возрастет.
    • Если вы получаете искрение или корону из-под * обратного хода - на штифтах - либо не обнаружил правильный возврат ВН или короткое замыкание внутри, что привело к Высоковольтная дуга внутри обмоток низкого напряжения.

    Я использовал этот «тестер» на дюжине или около того обратных рейсов.Никогда не было неправильно (хотя я решил не верить в это и облажался).

    Другие процедуры тестирования обратного хода и комментарии

    Вот веб-сайт с некоторыми заметками о процессах обратного тестирования:

    У них есть другая полезная информация, связанная с ремонтом монитора, а также ну сколько еще ссылок сюда!

    (От: Терри ([email protected] com).)

    Сначала я проверяю, нет ли горячего короткого замыкания, перегрузки вторичного питания и всего остального, отключение обмоток обратного хода от любых подозрительных цепей на ходу.Итак, если я перейти к следующему тесту, почти все соединения с обратным ходом теперь все равно открыть. Затем я выполняю «Тест петли»:

    1. Позвоните трансформатору на первичной обмотке HOT. Вам не нужны фантазии генераторы сигналов для подачи сигнала. Даже вторичная обмотка переменного тока 60 Гц от 6 трансформатор накала вольта будет работать, хотя вы встречаетесь, если у вас есть один в вашем магазине. (Примечание: я ожидаю, что трансформатор 6 В переменного тока работает в этом случай, потому что ядро ​​обратного хода довольно быстро насыщается на этом низком уровне частота, приводящая к резким краям для создания кольцевого импульса - я бы предпочел используйте таймер 555 или генератор импульсов --- Сэм.)
    2. Обследуйте любую обратную вторичную обмотку для малого вызывного импульса. Соблюдайте количество циклов в затухающем импульсе.
    3. Оберните небольшой кусок проволоки вокруг одной стойки ферритового сердечника и закоротите два конца проволоки вместе (петля).
    4. Если количество демпфированных циклов резко не уменьшается, то трансформатор уже имеет * короткое замыкание на один виток * или * хуже *. Это плохо. Там небольшое изменение, потому что Q уже значительно уменьшен существующим коротким в неудавшемся обратном ходу даже один оборот.Если он все же резко снизится, то вы только что сильно повлияли на Q, введя свой собственный шорт с одним поворотом, так что обратный ход в порядке. Что значит «драматично»? Попробуйте несколько известных хороших и плохие и убедитесь сами. 🙂

    Это * должно * работать в цепи, но любая неисправная (большая нагрузка и т. Д.) Цепь на любой обратный ход уменьшит Q, поэтому вам нужно исключить эти другие все равно возможно. По моему опыту, обратный ход почти всегда уходит физические доказательства его кончины. Если не вижу, проверяю все остальное прежде чем я попробую этот тест цикла. Мне редко приходится им пользоваться.

    Я просто обожаю, когда ребята на бис звонят мне и говорят, что мне нужно на 2000 долларов испытательное оборудование для надежного тестирования горизонтальных цепей. Когда я говорю им, как я сделай это, они почти потеряли дар речи. Некоторые очарованы. Это те те, кому следует переключиться с продаж на технические.

    (От: Дикого Билла ([email protected]).)

    Существует множество инструментов, которые проверяют определенные обратные ходы / IHVT. параметры, а не другие.Тщательное тестирование можно выполнить только с несколько инструментов. Насколько я знаю, нет ни одного инструмента, который проверим все параметры.

    Проверка на наличие внутренних неисправностей включает обрыв, короткое замыкание, короткое замыкание утечка между обмоткой и обмоткой в ​​сердечник, высоковольтный выпрямитель стек (множитель), делитель экрана фокусировки (и внутренний искровой разрядник) и импульсный вход привода - тест относительного пропорционального выхода. И после всех вышеперечисленных тестов устройство все равно может выйти из строя на фактические рабочие напряжения / температуры цепи.

    Минимальные тесты должны включать измерения сопротивления, утечки и звона. Открытие в Обмотка ВН не может быть обнаружена омметром, если XFMR содержит ВН выпрямительный стек. поскольку омметр не подает необходимое напряжение для смещение выпрямителей. Хорошо спроектированный (довольно недорогой) тестер утечки может подайте необходимое напряжение, чтобы это проверить.

    (От: Jurb6005 ([email protected]).)

    Я тестирую обратный ход, вставляя старый добротный выходной транзистор горизонтальной развертки TO3. в цепь.Это проверит его при фактическом рабочем напряжении и покажет все неисправности. Вы не поверите, но это также работает на наборах, в которых используется GCS (Gate Переключатель управления, GTO SCR?), Как 2SG264 и 613. Если вы используете его на одном из Эти наборы могут нагреваться, но они будут работать достаточно долго, чтобы что-то проверить. (Четное «Мускулистый старый HOT» может не выдержать определенных неисправностей. --- Сэм.)

    Кроме того, на наборах, в которых используется линейный регулятор (не импульсный источник питания или регулятор) обычно стоит балластный резистор. Если вы просто оставите закороченный регулятор отключил, он будет пробегать балласт и альт! Вы можете проверить схему неразрушающим способом.

    Эти методы особенно хороши, если вы пишете смету, вам не нужно впаивать что-нибудь!



  • Вернуться к оглавлению тестирования обратного хода.

    Дополнительная информация о тестировании обратного хода и сервисная информация

    Оборудование для испытаний обратного хода

    Sencore и другие продают тестовое оборудование, которое включает «кольцевой тест» или подобное. встроенные возможности. Для профессионала это того стоит.

    Тем не менее, любитель, вероятно, мог бы купить замену телевизора на весь срок службы для стоимость одного из этих навороченных гаджетов.

    Боб Паркер (известный измеритель СОЭ) разработал недорогой, простой в использовании Тестер LOPT / Flyback доступен через Dick Smith Electronics. Информация доступно по адресу:

    Различные журналы по электронике опубликовали статьи о строительстве для различных типы упрощенных версий этих устройств. Вот указатель на один такой статья:

    В колонке «Think Tank» журнала Popular Electronics за декабрь 1998 г. информация об установке для проверки катушек индуктивности и трансформаторов (в том числе flybacks), который отображает характеристики на осциллографе.

    (Отрывки от: Тони Дуэлла ([email protected]).)

    В февральском номере журнала «Телевидение» за 1998 г. Тестер LOPT (Line Output Transformer - обратноходовой трансформатор).

    Он использует микросхему TBA920 в качестве генератора, управляя BUT11AF, который обеспечивает первичный из LOPT. Напряжение, развиваемое на этой обмотке (обратная ЭДС когда транзистор выключен) отображается на цифровом мультиметре. Также есть наведите указатель мыши на создаваемый сигнал.

    Другой чип или генератор, построенный на дискретных транзисторах, может быть заменен на TBA920. Некоторые возможности: таймер 555 или MC1391, или мультивибратор может быть построен из 2Н3904с.

    Однако в статье есть несколько опечаток:

    1. Напряжение питания составляет 12 В, как указано в тексте, а не 2 В, как показано на схема.
    2. Пиковая амплитуда, приведенная на рис. 3 из 8 В должно быть после делителя сети, а не на самом трансформаторе.
    3. На выводе 13 показан конденсатор (развязка), который почти наверняка должен быть шунт на землю, а не на коллектор управляющего транзистора.

    Быстрые внутрисхемные тесты обратного хода

    Примечание: Ларри протестировал тестер обратного хода Боба Паркера (известного в качестве измерителя ESR). описано на: http://www.ozemail.com.au/~bobpar/fbt.htm.

    (От: Ларри Сабо ([email protected]).)

    Проверка обратных рейсов может быть неприятной и отнимать много времени без хороший тестер.

    Теперь мне достаточно секунды, чтобы проверить, нет ли звонка на коллекторе HOT. Нет звонит? Проверьте HOT с DVM на наличие коротких замыканий. Без шорт? Отпаять все обратные опоры, кроме первичной обмотки, и еще раз проверьте наличие колец. Без колец? Короткие повороты в обратном ходу!

    По оценке Боба, 20% неисправных обратных клапанов имеют внутреннюю утечку или искрение, или плохие высоковольтные диоды, вроде как надо. И LC102 (тестер) их не поймает либо :-). Я обнаружил, что около половины из них имеют низкое сопротивление. измерение между цоколем EHT и землей.

    Иногда при ограничении объема выходных данных EHT обнаруживается не исправленный звонок, но Вероятно, это объясняется паразитной емкостью. В других случаях это явно исправлено, так что пойди разбери. В крайнем случае, я прибегаю к вертолету Сэма, чтобы бороться с опорой на землю, но требуется некоторое время, чтобы удалить flyback и поставил 10-15 витков вокруг сердечника. Звонок мне тоже помог изолировать неисправное ярмо, что объясняет, почему вещи не звенят.

    В любом случае, я считаю, что тестер Боба - отличный маленький блок, и рад, что у меня есть возможность протестировать - и сохранить прототип! 🙂

    (От: Джона Робертсона (jrr @ flippers.com).)

    Я использую генератор звукового сигнала, устанавливаю его примерно на 15 кГц и осциллограф или переменный ток. вольтметр на одной из выходных обмоток.

    Подключите генератор к выводам, которые выводят транзистор строчной развертки и заземление (вне цепи, используйте провода HOT и B + --- sam). Вы должны увидеть на осциллограф имеет достаточно хорошую форму волны, похожую на входную. Если вы используете вольтметр, вы должны получить примерно правильное соотношение выходного напряжения относительно исходных напряжений. Итак, если ваш генератор выдает 10 В переменного тока и исходные уровни входного напряжения высокого напряжения были 100 В постоянного тока, тогда уровни напряжения должны быть примерно 1/10 оригинала.Я делаю это в схеме и пытаюсь получить прямоугольную волну как источник, но теория непротиворечива.

    (От: Quick Fix ([email protected]).)

    Если вы не ремонтируете так много телевизоров, самый дешевый способ проверить FBT - это соединить его первичную обмотку последовательно с ярмом (нижняя сторона) рабочего набор. Если изображение сжимается на несколько дюймов с обеих сторон равномерно и без звонки или тюремные решетки, ваш FBT в порядке. Вы даже можете измерить высокое напряжение на вашем FBT этим методом.

    Проверка неисправных высоковольтных диодов

    Трудно обнаружить выход из строя одного диода, если он включен последовательно с другими. диоды (что типично для больших обратных ходов), поскольку это будет проблемой только тогда, когда работает почти на полную мощность.Однако такой сбой маловероятен.

    Общий отказ диода (короткое замыкание), вероятно, не будет обнаружен с помощью испытаний, описанных выше, или с помощью типового оборудования для испытаний с обратным ходом. Фактически, может быть достаточно простой проверки омметром между высоковольтным выходом и возвратом! Если это ничего не показывает, я предлагаю следующее:

    Один из возможных способов проверить это - подключить высоковольтный конденсатор. между выходом ВН и возвратом обратного хода. Если диоды исправны, значит возбуждение тестера должно зарядить этот колпачок (берегитесь - напряжение может оказаться довольно высоким!).Во время зарядки эта нагрузка сделает обратный ход. провалить любой кольцевой тест. После зарядки он должен пройти. Однако если диоды закорочен, я бы ожидал, что обратный ход будет плохим, так как крышка будет продолжать представлять на выходе нагрузку переменного тока и никогда не заряжать должным образом.

    Однако я этого не пробовал, поэтому никаких гарантий.

    (От: dB King (([email protected]).)

    Z-метры Sencore способны подавать достаточное смещение для проверки этих диодов. для прямой проводимости и обратной утечки.Прямая проводимость должна быть подтверждено первым, чтобы исключить обрыв - почти все мультиметры всегда будут показывать разомкнутые высоковольтные диоды из-за их ограниченного выходного напряжения.

    Незаменим также при тестировании конденсаторов. Я не знаю, как я обошлась без моего! Они также имеют встроенную вилку / обратный звонок. 🙂

    Довольно дорого. Вы можете попробовать найти использованный.

    Почему все обратноходовые трансформаторы кажутся Уникальный?

    (Большинство этих комментариев также применимо к высокочастотным трансформаторам SMPS.)

    Из всех компонентов монитора или телевизора обратный ход, скорее всего, будет уникальная часть. Это не столько из-за обмотки высокого напряжения и / или ВН мультипликатор, но скорее связанный с его обычной функцией в качестве источника множественных напряжения вторичного источника питания, используемые различными тюнерами, отклонениями, видео и аудиоподсистемы. Кроме того, индуктивность, емкость, конфигурация контактов, выходы HV, фокусировки и экрана должны быть совместимы.

    ECG и подобные компании имеют линейку универсальных FBT и должны иметь каталог / перекрестная ссылка для них, аналогичных каталогу для полупроводников.См. Раздел «Замена обратных трансформаторов».

    Тем не менее, FBT - это то место, где дизайнеры телевизоров и мониторов действительно могут творческий. В конце концов, указание обмоток обратного хода дает им полную свобода выбора количества и типов вторичных напряжений! Ваши шансы взять что-то с улицы, так сказать, и ожидать, что это подойдет все, что у вас когда-либо было - или когда-нибудь будет, - не очень хорошо.

    (Источник: инженер производителя телевизоров).

    У нас есть один парень, чья миссия в жизни заключается именно в этом... (и указав ГОРЯЧИЕ тоже).

    Помимо указания вспомогательных вторичных обмоток, вы также можете указать переворот на первичный (для отклоняющих катушек, которые в противном случае потребовали бы> 1500 В HOT) и влиять на настройку вторичной обмотки EHT, чтобы определить внутреннюю импеданс. И, наконец, вы можете указать встроенный конденсатор EHT или дренажный клапан. резистор и различные типы вставных модулей потенциометра (возможно, с напряжение второго фокуса для DAF).

    Типовая схема обратного хода

    На этой диаграмме показан типичный обратный ход, который можно найти в прямом просматривать цветной телевизор или компьютерный монитор.Сопротивления включены для Только для иллюстративных целей и может быть совсем другим на обратном пути!

    Секция высокого напряжения справа может быть построена как умножитель напряжения, а не одна обмотка с несколькими высоковольтными диодами. Выпрямители или умножитель, и / или разделитель фокуса / экрана могут быть внешними. к обратноходовому трансформатору в некоторых моделях.

    Обратные трансформаторы, используемые в черно-белых телевизорах и монохромных компьютерах. у мониторов нет фокуса и сетевого делителя экрана.Старшие делают не включать высоковольтный выпрямитель - он внешний.

    Ферритовый сердечник обратного трансформатора сконструирован с точностью зазор обычно образуется пластиковыми прокладками или кусочками ленты. Не теряй их, если нужно разобрать ядро. Ферритовый сердечник также относительно хрупкая, поэтому будьте осторожны.

    В схеме делителя фокуса и экрана используются потенциометры и резисторы. (не показано) со значениями от 10 до 100 МОм, поэтому они не могут пропишите вообще на свой мультиметр.Выпрямители высокого напряжения (CR1 до CR3 на этой схеме) состоят из множества последовательно соединенных кремниевых диодов и будет читать на типичном ВОМ или цифровом мультиметре.

    Обратите внимание, что нет стандартизации цветового кода. Однако жир провод к ЭЛТ чаще всего красный, но может быть и черным. Конечно ты не может пропустить его с изолятором в виде присоски на анодном конце ЭЛТ. Фокус и / или соединения экрана также могут быть связаны с контактами, а не с летающими приводит.

                                            + - |> | ----------- o От высокого напряжения к ЭЛТ
                  _ 1: :( CR1 (от 25 до 30 кВ,
                 | B + o ------------- +: :( На присоске
        Драйв | ): :( толстый красный провод)
        обмотка | - +
                 | _ ГОРЯЧЕЕ o ------------- +: :( CR2
                  _ 3: :(
                 | 50 o ------------- +: :(
                 | ) :: + ------- +
                 | 4.11) :: |
                 | 35 o ------------- + :: + - |> | - +
      Разное | ): :( CR3 |
      вспомогательный



    Запасные трансформаторы с обратным ходом

    К сожалению, вы не можете зайти в Radio Shack и ожидать, что найдете обратный рейс. для вашего телевизора или монитора. Вряд ли морковь на прилавке даже знать, что такое обратный ход, или узнавать его, если он ударил их по голове (где бы что бы на морковку). Они, вероятно, попытаются продать вам 6,3 В. силовой трансформатор :-).К счастью, есть и другие варианты:
    • Оригинальный производитель - самый надежный источник, но самый дорогой. Старшая модели могут быть недоступны. Это может быть единственный вариант для многих телевизоров. и мониторы - особо дорогие или менее популярные модели.
    • Дистрибьюторы электроники - ряд мест, включая MCM Electronics, Dalbani, запасные части премиум-класса и источник компьютерных компонентов, продажа на замену обратные рейсы. См. Документ: Примечания к Поиск и устранение неисправностей и ремонт компьютеров и видеомониторов для контакта Информация.Многие из них на самом деле являются оригинальными деталями и обозначены как таковые. Тем не менее, может быть нет способа узнать, и вы можете что-то получить это не совсем совместимо (см. ниже). Таким образом, если в каталоге говорит «оригинальная часть», они могут быть не лучше, чем источники ниже.

      Вот один только для обратных поездок:

      и тот, который в основном предназначен для обратных рейсов:

      • Компоненты CRC, 1-800-822-1272.

      некоторые другие:

      • Data Display Ltd, канадское отделение CCS, 1-800-561-9903.
      • EDI (Electro Dynamics, Inc.) NY, 1-800-426-6423.

      И вот один для ваших нужд под старину (1950-е годы):

      • Linear Electronics, Уолтан, Массачусетс. Телефон: 1-617-894-7300, Факс: 1-617-894-8890. (У них также есть электронные лампы.)
    • Стандартные замены - иногда они доступны. ЭКГ, NTE, ASTI, HR Diemen, например, предлагает линейку запасных частей обратноходовых. Что-нибудь из этого сайты включают перекрестную ссылку на их замену на основе телевизора или монитора модель и / или номер детали или дома на обратном пути:

      Однако они могут быть более низкого качества или не совсем совместимы с вашим оригинал.Стремясь свести к минимуму количество различных моделей обратного хода, некоторые углы могут быть обрезаны, и правилом "один размер подходит многим" может стать всякие проблемы. Вот несколько возможностей:

      • Количество витков на одной или нескольких обмотках может не совсем соответствовать вашему исходное значение будет ниже или выше напряжения от определенных выходы и / или условия привода (ток, резонанс) могут быть затронуты.
      • Могут быть даже лишние или отсутствующие соединения - контакты внизу или летающие ведет.Важно определить, что нужно сделать, чтобы обратная работа в вашем оборудовании * перед * подачей питания. Дополнительные соединения может потребоваться заземление или подключение к другим точкам цепи. Если этого не сделать, работа может быть неправильной или другие части могут взорваться. поскольку ток от этих неподключенных контактов находит свой собственный путь к земле.
      • Обратный ход может просто быть неисправен из-за плохого контроля качества, деталь путаница в числах или неправильная маркировка. Внутренняя схема, такая как фокус и разделитель экрана (G2) мог быть неправильно подключен, настроен для другая модель или полностью исключена.Такие дефекты очень сложно устранить. идентифицировать.

      Таким образом, маргинальное или неустойчивое поведение может быть результатом универсальной замены значительно усложняет устранение неполадок, поскольку без тщательных измерений невозможно узнать, связана ли проблема с новым обратным ходом или ошибка, которая все еще существует в другом месте. Для некоторых реальных событий см. раздел: Дешевые Flybacks - Остерегайтесь.

    (От: [email protected])

    HRdiemen - производитель замена линейных выходных трансформаторов и насчитывает несколько тысяч типов имеется в наличии.Но самое приятное - это их онлайн-база данных, где они иметь распиновку и внутреннюю схему, включая типовые напряжения каждый из этих трансформаторов. Просто введите свои оригинальные буквы / цифры в поле поиска, вы получите замену типа трансформатора и ссылка на его внутреннюю конструкцию.

    Очень полезно, если вы хотите «переработать» старый трансформатор для новой схемы.

    Чтобы все это происходило автоматически, необходимо включить Javascript. если ты предпочитаю работать без javascript (как я, чтобы избежать рекламных баннеров и прочего сомнительные фоновые действия), вы также можете получить прямой доступ http: // www.hrdiemen.es/data/esquemas/HR7491.gif или любой другой номер вашего трансформатора.

    Дешевые обратные рейсы - Остерегайтесь

    Были сообщения о недорогих обратных ходах замены, приводящих к множество странных симптомов. Я не знаю, насколько вероятно возникновение проблем с этими. В большинстве случаев я ожидал, что замена сразу же появится и выполнять отлично. Однако иногда я слышал о трудностях. я не знаю, какие из перечисленных выше компаний продают такие несовместимые устройств.Тем не менее, стоит проверить перед покупкой, если это возможно.

    Вот несколько примеров проблем несовместимости:

    (От: Petercoe ([email protected]).)

    В этих обратных рейсах есть как хорошее, так и плохое. Я заметил одну вещь: что конкуренция привела к падению цен на известные бренды.

    Однако эти обратные ходы могут работать не во всех случаях. Я знаю, что мне пришлось изменить схему в Sony, чтобы устройство работало сразу после использования низкого по цене замены.У меня также был Goldstar, который работал только с оригинальный flyback ".

    (От: Майкл Каплан ([email protected]).)

    FBT, которые я пробовал (три образца двух универсальных брендов, доступные здесь, в Канада), похоже, отсутствует необходимый внутренний делитель напряжения. Этот было подтверждено сравнением с новой OEM запчастью Sony. OEM часть экспонатов правильное измерение сопротивления. Именно благодаря этому сопротивлению Выводится удерживающее напряжение. «Нет сопротивления = нет удерживающего напряжения», как насколько я могу судить."

    (От: Дэйва Мура ([email protected]).)

    Недавно я поставил дешевый суб обратноходовой Hitachi P / N 243384 в модель Hitachi CT2647 26-дюймовый телевизор.

    Помимо недостаточного отклонения по горизонтали, телевизор демонстрировал звон как тени от тюремной панели в левой части экрана и яркая область с ретрейсом линии, показывающие сверху вниз по середине экрана. В сначала подумал, что это классический плохой фильтр B + на crt board явления. Но нет, фильтр хороший.

    Поэтому я решил, что это должен быть плохой фильтр в ограничителе яркости или видеосхемы. Быстрый обход с моим верным измерителем ESR DS из-за слабого колпачка в цепи ограничителя яркости. Сделал это вылечить проблему? Как сказал бы Джон Белуши: Нееееет. Ну я вспомнил аналогичная проблема, с которой я столкнулся при экспериментировании с экраном напряжение на ТВ Зенит. В какой-то момент я удалил небольшой дисковый конденсатор на источник питания экрана пытается разгрузить закороченное питание экрана.Ну Проблема оказалась в кинескопе и после того, как я очистил экран, Я заметил феномен, похожий на то, что испытывал сейчас. (яркая область в центре экрана сверху вниз с ретрейсом линий).

    После того, как я снова подключил маленький дисковый конденсатор, проблема исчезла. Так!! Я думаю про себя: маленькая крышка для диска Hitachi, над которой я работаю должно быть плохо. Ну о чудо - на хитачи нет крышки диска. Нет места для одного тоже.Он был разработан, чтобы в нем не было необходимости.

    Я положил крышку на 0,01 мкФ на 1400 вольт (потому что это было удобно) на экран и вуаля! Конец полосок тюрьмы и линий обратного хода в середине экрана. я могу только Предположим, что причиной был дешевый обратный рейс. Это заставляет меня задуматься, а не Отсутствие горизонтальной ширины также может быть симптомом этого «дешевого» обратного хода. Я, вероятно, просто параллельно подключу некоторую емкость HOT, поскольку у меня нет большая ширина, чтобы составить. Я уже настроил B + на раздел высокого напряжения и при полном положении регулятора по часовой стрелке картинка не раскрывает все путь.Я оставил пульт в средней позиции и пару раз поиграл сет. часы. Все работает круто.

    (От: Грегори Даннера ([email protected]).)

    Что касается "общих" обратных ходов, будьте готовы сделать небольшую адаптацию, поскольку Что касается механического монтажа. Иногда новые не такие диаметр и высота, и не подходят к существующей металлической опоре кронштейны, которые, возможно, придется отрезать или согнуть. Иногда булавки проходящие через печатную плату не совсем правильно выровнены и могут должны быть согнуты и немного отрегулированы, чтобы соответствовать доске.Экран и элементы управления фокусом могут быть не в том же физическом положении на новом лететь обратно. Но в целом я бы сказал, что большинство обычных обратных ходов Я работал нормально электронно.



  • Вернуться к оглавлению тестирования обратного хода.

    - конец V1.58 -

  • Цифровой мультиметр «все в одном» LCR-Reader-MPA с приспособлением для испытания катушек доступен в США, Канаде и Китае

    Тестер с кольцевой катушкой для цифрового мультиметра LCR-Reader-MPA

    Siborg Расширяет возможности популярного универсального цифрового мультиметра LCR-Reader-MPA, добавляя приставку для тестирования кольцевой катушки

    WATERLOO, Онтарио (PRWEB) 4 сентября 2020 г.

    LCR-Reader-MPA от Siborg Systems Inc.- это универсальный цифровой мультиметр, который предлагает быстрое и высокоточное тестирование для SMT с минимальной настройкой или без настройки между измерениями. Устройство недавно добавило еще один вариант тестирования: тест кольцевой катушки.

    Цифровой мультиметр LCR-Reader-MPA - это легкий мультиметр с базовой точностью 0,1% и широким набором функций, включая тестовый сигнал 100 кГц, режим осциллографа, тестирование переменного / постоянного тока / напряжения, импульсное / сигнальное / рабочее тестирование. MPA может автоматически определять тип компонента и параметры испытаний; это исключительно полезно при тестировании немаркированных компонентов.Все измеренные значения: основное значение импеданса, вторичные значения (например, ESR), тип компонента и частота тестирования быстро отображаются на ЖК-дисплее.

    Основная трудность при проверке катушек, если LCR-метр почти не показывает изменения значения импеданса при коротком витке в катушке. Известный гораздо более точный метод обнаружения коротких витков в катушке - это метод кольцевого теста. Этот метод хорошо апробирован при ремонте аудио-видео оборудования старого образца, в котором используются обратные линии, главные трансформаторы, двигатели, прерывательные трансформаторы, обмотки отклоняющего ярма, магнитные головки и другие катушки, трансформаторы или катушки индуктивности.

    Метод основан на явлении Гиббса, которое представляет собой реакцию системы на ступенчатое возбуждение. Когда конденсатор подключен к исследуемой катушке и импульс подается на параллельный контур, форма волны в резонансном контуре будет создавать затухающие колебания, по крайней мере, с несколькими циклами, если катушка исправна. Колебания будут сильно затухать и завершатся только 1-2 цикла, если есть закороченный виток в любой из магнитно связанных катушек устройства. Если возможно, можно также применить короткий поворот для сравнения поведения с коротким поворотом и без него; если изменений нет, по крайней мере в одной катушке должен быть закороченный виток.Опыт и сравнение с заведомо хорошим устройством подскажут, чего ожидать.

    Для использования тестера кольцевой катушки его необходимо подключить к цифровому мультиметру LCR-Reader-MPA через порт micro-USB на устройстве и подключить к исследуемой катушке с помощью крюковых разъемов. Устройство MPA должно быть установлено в меню «Обмотка витков». Когда установлено, на экране будет отображаться реакция возбуждения. На рисунках показана разница между тестированием рабочей катушки (слева) и тестом с коротким витком вокруг катушки (справа).Пример показывает резкую разницу в отображении; когда закороченный виток подключен, дисплей показывает значительно более высокий коэффициент рассеяния и, следовательно, меньшее количество колебаний после импульса на катушке.

    В настоящее время новую приставку для тестера кольцевой катушки можно приобрести только непосредственно в Siborg, а у ее дистрибьютора в Китае AI-Rox в Шэньчжэне.

    LCR-Reader-MPA был представлен в 2019 году как более точный и универсальный вариант для мультиметров Smart Tweezers и LCR-Reader.MPA предлагает больше функций, чем любое устройство LCR-Reader или Smart Tweezers, включая вышеупомянутый режим осциллографа, который не был включен ни в одно из устройств Siborg после Smart Tweezers ST-1.

    Недавно компания Siborg начала предлагать модель LCR-Reader-MPA с поддержкой Bluetooth. Модель Bluetooth подключается к ПК и устройствам Android для удаленной записи данных измерений и управления измерениями с компьютера.

    Характеристики MPA:

    Тестовая частота, включая 100, 120 Гц, 1, 10, 20, 30, 40, 50, 60, 75 и 100 кГц
    0.1% базовая точность
    Режим осциллографа
    Полностью автоматическое и ручное тестирование LCR, ESR, диодов / светодиодов
    Easy Open / Короткая калибровка и удаление смещения
    Генератор сигналов до 100 кГц
    Испытания большой и сверхбольшой емкости до 1000 мФ
    Уровни тестового сигнала 0,1, 0,5 и 1 В ср.
    Автоматическое снижение тестового сигнала до 0,1 В для внутрисхемных измерений
    Испытательное напряжение светодиода 3,2 В
    Генератор сигналов с синусоидальной волной до 100 кГц
    1 унция.масса Литий-полимерный аккумулятор
    с зарядкой через micro-USB
    Позолоченные измерительные провода
    Имеется сертификат прослеживаемой калибровки NIST

    Магазин LCR-Reader Store предлагает широкий выбор испытательного оборудования, принадлежностей и наборов задач. В комплекты задач Siborg входят устройство и аксессуары; например, комплект задач LCR-Reader-MPA включает в себя соединитель зонда Кельвина, который можно использовать для преобразования устройств LCR-Reader, MPA и Smart Tweezers в станцию ​​зонда. Siborg также предлагает свои устройства в торговых точках Amazon в Северной Америке и Европе.

    Поделиться статьей в социальных сетях или по электронной почте:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
