Как прозвонить провода своими руками

Прозваниваем провода самостоятельно

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Содержание

• Варианты прозвонки проводов
  • Проверка целостности отдельного куска провода
  • Определение целостности провода в скрытой проводке
• Определение наличия короткого замыкания
• Поиск места короткого замыкания или обрыва провода
• Вывод

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

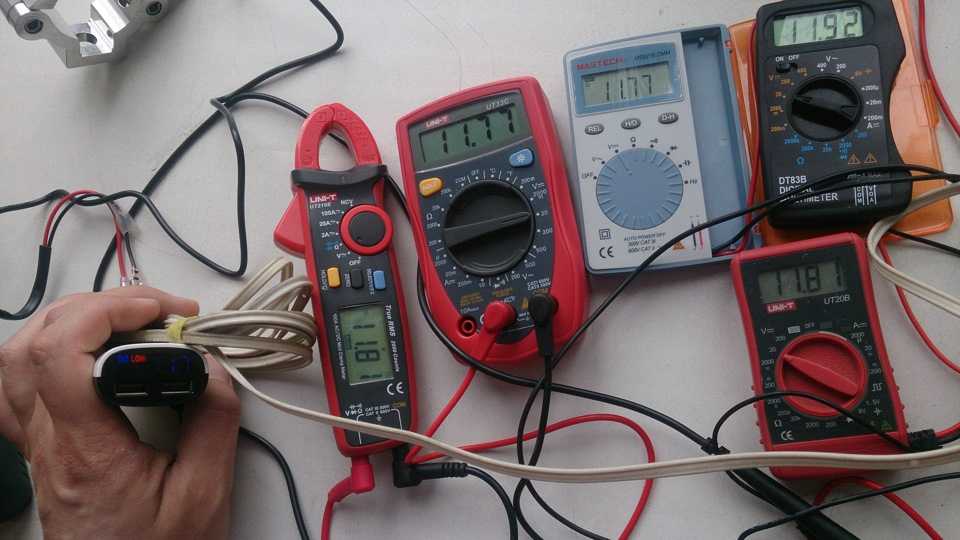

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

• Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском.
  Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

• Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета — это защитное заземление и один провод любого другого цвета — это фазный провод.
• В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
• В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
• Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

• Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым.
  Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать.

Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

• Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
• Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
• Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
• Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

• Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

Емкостной индикатор напряжения «FLUKE»

• Для него необходим только емкостной указатель напряжения. Я пользуюсь фирмы «FLUKE», но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
• Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
• Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
• Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Вывод

Теперь вы знаете как прозвонить тестером провода и отыскать место повреждения. Конечно это не позволяет решить все возможные проблемы, но процентов 90 вы точно сможете устранить. Для решения же более сложных задач зачастую необходима специализированная аппаратура и без вызова электрика не обойтись. Хотя в наших последующих статьях мы постараемся раскрыть и эти вопросы.

Как найти провод мультиметром: инструкции, фото, видео

При организации силовых и осветительных сетей необходимо проверять каждую смонтированную линию. В этом залог долговечной и надежной работы всей системы. Осуществить такую проверку можно с помощью мультиметра. Если вы хотите освоить столь полезный навык, для вас наша статья о том, как найти провод мультиметром.

Contents

• 1 Что такое прозвонка?
• 2 Режим прозвонок на мультиметре
• 3 Техника безопасности, советы для удобства и эффективности
• 4 Прозвон жил кабеля
• 5 Как проверить проводку мультиметром в квартире
  • 5. 1 Нет реакции автоматов
  • 5.2 Есть реакция автоматов
• 6 Как проверить целостность провода мультиметром, если нет нужной функции
  • 6.1 Вопрос — ответ

Что такое прозвонка?

Проверять целостность цепи можно при помощи омметра или режима замера сопротивления. Но в таком случае вы увидите только показания на дисплее. Если же использовать функцию прозвонки, то при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Поэтому режим и называется прозвоном.

Это очень удобная функция, так как она позволяет не смотреть на экран. Вы слышите или не слышите сигнал и понимаете, какой результат проверки. Особенно полезен этот вариант при массовых замерах, к примеру, когда в пучке проводков нужно найти тот самый.

Как работает прозвонка? Основана она на законе Ома. В мультиметре есть источник питания – обычно это батарейка, за счет которой образуется напряжение на исследуемом сетевом участке – даётся ток и по его параметрам определяется результат.

Режим прозвонок на мультиметре

Обозначается он так:

Используя эту функцию, измерительный прибор выдаёт показания, которые определяют, насколько упало напряжение в милливольтах в тестируемой цепи.

Мультиметр создаёт ток, который равен примерно 1 миллиамперам. Так нужно, чтобы стремление напряжения вниз в милливольтах находилось в соответствии со значением в Омах.

Это значит, что, когда мы прозванием электроцепь и электроматериал, то видим, насколько падает напряжение, что приравнивается к значению Омам на данном участке.

Техника безопасности, советы для удобства и эффективности

Главное, о чем ни в коем случае нельзя забывать при проверке проводов мультиметром, — прозвон выполняется только на обесточенных сетях! Нельзя исследовать целостность провода, если он под напряжением.

Есть и другие полезные советы перед поиском обрыва:

1. Совет в отношении необходимого обесточивания: если проверяете прибор, удалите даже слаботочные источники питания. При наличии конденсаторов в сети разрядите их закорачиванием. В противном случае устройство сгорит.
2. Не касайтесь оголённых концов проводника руками.
3. Чтобы руки в ходе проверки были свободными, используйте фиксаторы “крокодилы”.

Прозвон жил кабеля

Перед началом всех манипуляций обязательно прочитайте о том, как пользоваться мультиметром, а также инструкцию к своей модели тестера, чтобы правильно выполнить подключение щупов.

Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем проверьте цепь, чтобы узнать, есть ли короткое замыкание: на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации.

Если видите цифру 1 и отсутствует писк мультиметра, тогда всё хорошо, другое “поведение” тестера говорит о замыкании между жилками, которые проверяются. Но это может особо ничего не значить, если речь идёт о многожильных проводах малого сечения, которые функционируют в слаботочных сетях. А вот при взаимодействии с высоковольтными линиями это очень важно.

Также необходимо провести немного другую проверку кабеля мультиметром: всё делать так же, но зачищенные жилки закрутите вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.

На двух видео показан принцип такой проверки в подробностях с отличием лишь в том, что используется не режим прозвонки, а просто функция измерения сопротивления:

И ещё такой вариант:

В данном случае также наличие звука тоже указывает на то, что всё в порядке. Подробнее о том, как прозвонить провода мультиметром на обрыв, на видео:

Как проверить проводку мультиметром в квартире

Посмотрим, как можно протестировать электрическую сеть в жилом доме, когда электропроводка сделана так, как надо, то есть линии освещения и розеточного питания разводятся и в каждой комнате свои провода; питание каждой цепи осуществляется от квартирного щита с помощью отдельного автовыключателя.

Представим, что в какой-то комнате перестал гореть свет. Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Если в светильнике применена непрозрачная лампочка накаливания, весьма трудно понять, цела нить или нет. Тут и пригодится наш тестер.

Сначала важно убедиться, сработали ли автоматы. Если нет, то обрыв, скорее всего, произошёл в выключателе, патроне или внутри лампочки. Риск того, что повреждены провода, невысок. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.

Нет реакции автоматов

Как проверить обрыв мультиметром:

1. Проверить, чтобы было напряжение на входе и выходе автомата.
2. Приготовить тестер.
3. Убрать лампочку из патрона.
4. Концом одного щупа дотронуться до цоколя (там, где резьба лампочки). Другим наконечником коснуться контакта в центральной части лампочки (торцевой центр, который изолирован).
5. Если мультиметр выдаёт звук, на экране цифры, которые отличаются от нуля или единицы, то всё в порядке, лампа рабочая.
6. Теперь нужно протестировать патрон: разберите светильник и протестируйте целостность контактов, проводков. Если здесь всё хорошо, идём дальше, в противном случае устраните проблему. Лапочку пока не вкручивайте.
7. Тестирование выключателя: снимите накладку из пластика, открутите винтики ми достаньте устройство из коробки. Посмотрите, нет ли нагара, проверьте, как затянуты крепления. Если с этим всё в порядке, наконечники мультиметра установите на контакты выключателя. Если слышите звук, всё работает. Провода можно не отсоединять.

Обычно на каком-то из этих этапов и выявляется проблема.

Есть реакция автоматов

Не забудьте выключить напряжение, используя общеквартирный аппарат. После этого протестируйте патрон и проводку светильника так, как рассказано выше. Если проблем не выявлено, нужно тестировать проводку.

Инструкция, как прозвонить кабель мультиметром:

1. Отверткой отключите подведенный проводник и отведите его в сторонку. Обычно ноль данной группы расположен на соответствующими зажиме под автоматами.
2. Уберите лампочку из патрона.
3. Мультиметром проверьте линию. Для этого подключитесь одним наконечником тестера к нулю, а другим к проводнику, который отсоединён.
4. Звук говорит о закорочении проводки. Тогда нужно вскрыть коробку соединений над выключателем и рассоединить проводки, затем проверить все группы кабелей, чтобы узнать, где короткое замыкание. Чтобы выявить участок цепи с замыканием нужно проверить тестером цепи на щите квартиры. Наличие сигнала говорит о том, что нужно ремонтировать кабель, который проложен от щитка до короба в комнате. В другом случае нужно продолжать искать неисправность.

Полезное видео о том, как проверить мультиметром кабель на целостность:

Как проверить целостность провода мультиметром, если нет нужной функции

У некоторых моделей мультиметров отсутствует вариант прозвонки. Это ещё не значит, что вам нужно покупать другую модель тестера.

Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях.

Показания на дисплее, которые отличаются от единицы, говорят о том, что на проверяемом участке есть электросвязь.

Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления. В этом случае нужно выбрать границу измерений — 50 или 200 Ом. Затем проводите измерения по обычному алгоритму и смотрите за цифрами на дисплее.

Теперь вы многое узнали о том, как проверить провод на обрыв и как найти провод мультиметром. Делитесь в комментариях своим опытом. Больше полезных статей, например о проверке АКБ в автомобиле, вы найдёте здесь.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить провода цифровым мультиметром на обрыв?

Имя: Максим

Ответ: Нужно использовать функцию прозвонки, тогда при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Для этого нужно прикоснуться наконечниками щупов тестера к проводам.

Вопрос: Как проверить целостность электрического провода мультиметром?

Имя: Ярослав

Ответ: Это можно сделать с помощью режима прозвонки. В остальном алгоритм обычный: щупами дотронуться концов провода. Сигнал говорит о том, что всё в порядке. Прозвон выполняется только на обесточенных сетях!

Вопрос: Как прозвонить кабель с несколькими жилами мультиметром?

Имя: Матвей

Ответ: Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации. Если отсутствует писк мультиметра, тогда всё хорошо. Другой вариант проверки: всё делать так же, но зачищенные жилки закрутить вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.

Вопрос: Как проверить кабель на целостность, если погас свет, мультиметром?

Имя: Илья

Ответ: Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Важно убедиться, сработали ли автоматы. Если нет, то проблема, скорее всего, кроется в выключателе, патроне или самой лампочке. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.

Вопрос: Как проверить обрыв без прозвонки на мультиметре?

Имя: Тимур

Ответ: Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях. Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления.

Как прозвонить проводку мультиметром в доме или квартире

Если нужно найти неисправность оборудования или электропроводки, одна из операций, которая выполняется в первую очередь, это проверка кабелей и проводов мультиметром (тестером) проверить исправность цепи (отсутствие в ней обрывов), наличие короткого замыкания и определить ее сопротивление (при необходимости). Таким образом можно легко и достаточно быстро проверить лампу, утюг, выключатель, предохранитель, трансформатор на исправность. О том, как правильно прозвонить провода мультиметром, пойдет речь в этой статье.

Содержание

• Что нужно знать об устройстве для прозвонки проводов
• Последовательность действий при прозвонке
• Правила безопасного прозвона с помощью мультиметра
• Прозваниваем проводку в квартире мультиметром
  • Если прозвонили автоматы не работает
  • Если машина срабатывает
• Видео

Что нужно знать об устройстве для прозвонки проводов

режим набора номера

Если вы планируете прозвонить проводку в квартире, вам необходимо знать несколько принципиально важных фактов о мультиметрах. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдет недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего пользоваться устройством, которое само имеет функцию набора номера. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть ее в сторону значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода будет звучать звуковой сигнал при замыкании контактов.

А вот наличие звукового сопровождения совершенно не обязательно для прозвонки проводов мультиметром. На разомкнутую цепь будет указывать единица на дисплее, указывающая на то, что уровень сопротивления между датчиками выше предела измерения. Если в исследуемом участке повреждений нет, на экране будет отображаться значение сопротивления, которое в идеале должно стремиться к нулю (при условии, что вы работаете в небольших бытовых сетях).

Последовательность действий при наборе

1. Прежде чем прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Вставьте концы (щупы) в соответствующие гнезда. Черный провод идет в розетку с пометкой COM (иногда может быть помечен “*” или знаком заземления), а красный провод идет в розетку, где указан знак Ω (иногда ставят знак R). Следует отметить, что знак Ω может применяться как отдельно, так и в сочетании с обозначениями других единиц измерения (В, мА). Это правильное положение щупов, которое позволит соблюдать полярность при дальнейших измерениях. Хотя если проверять только целостность проводов, то их взаимное расположение не повлияет на полученный результат.
3. Включить устройство. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работы.
4. Соедините измерительные концы вместе. Если звучит сигнал, это означает, что устройство исправно и готово к работе.
5. Взять испытуемый кабель или провод (предварительно с его концов необходимо снять изоляцию, зачистить до металлического блеска, с поверхности удалить грязь и окислы). Прикоснитесь тестовыми щупами к оголенным участкам проводника.
6. В случае непрерывности прозвучит звуковой сигнал, и показания счетчика будут либо равны 0, либо будут показывать значение сопротивления. Если на дисплее отображается 1, а звуковой сигнал отсутствует, это означает, что проверяемый проводник оборван.

Правила безопасного обзвона с помощью мультиметра

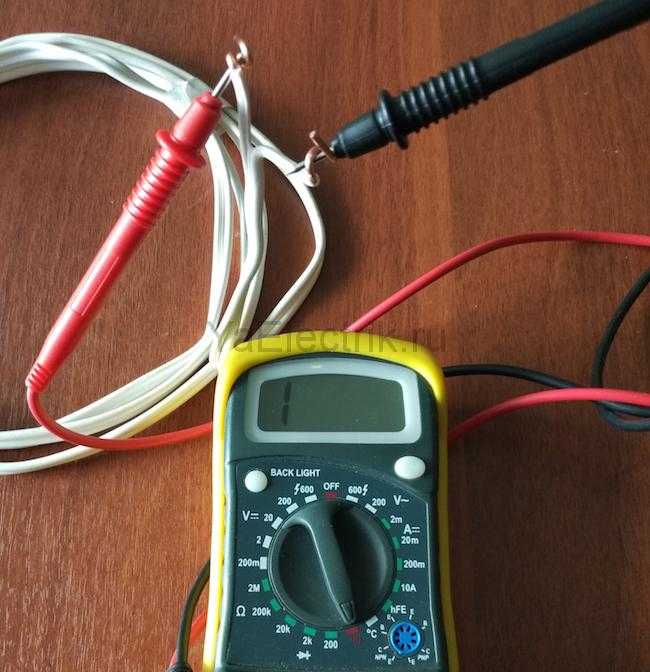

Непрерывность сетевого кабеля с помощью мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому существует определенный перечень правил, делающих ее максимально точной, быстрой и безопасной.

1. Удобнее всего использовать специальные наконечники на концах щупов для проверки целостности цепи, которые чаще называют «крокодилами». Они сделают контакт стабильным и развяжут руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (даже слаботочные батарейки должны быть удалены). Если в цепи есть конденсаторы, их необходимо разрядить закорачиванием. В противном случае устройство просто сгорит в процессе работы.
3. Перед проверкой целостности длинного проводника при измерениях важно не касаться оголенных концов руками. Это связано с тем, что полученные показания могут быть неверными.

При прозвонке многожильного кабеля необходимо отделить и зачистить все имеющиеся жилы с обоих концов. После этого нужно проверить схему на наличие замыканий: для этого на каждую жилу поочередно закрепляют «крокодил», все остальные касаются другим измерительным концом во всех возможных сочетаниях.

Проверьте, нет ли короткого замыкания между жилами кабеля. Если индикатор показывает «1» и звукового сигнала нет, значит все в порядке, в противном случае короткое замыкание.

В этом случае звуковой сигнал будет означать наличие короткого замыкания между проверяемыми жилами. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением принципиально важно.

Мы называем жилы кабеля. Есть звуковой сигнал – все нормально, иначе вена повреждена.

Для определения целостности жил производят ту же операцию, только на одном из концов кабеля все зачищенные жилы скручивают между собой. При поиске обрыва важно учитывать, что отсутствие звукового сигнала на любом из концов будет свидетельствовать о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим для примера современную квартиру, в которой электропроводка выполнена в соответствии с действующими требованиями и нормами. Это означает, что при прокладке линий освещения и питания розеток в каждую из комнат для них были проложены отдельные провода. Каждая из этих цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат пропал свет, для начала стоит проверить исправность светильника. Перед началом работы необходимо обесточить комнату/квартиру в зависимости от схемы электроснабжения. При использовании в светильнике непрозрачной лампы накаливания визуально определить целостность нити накала сложно, поэтому потребуется мультиметр и его функция прозвонки. Разберемся поэтапно, как это сделать правильно.

Для начала нужно проверить щит на наличие сработавших автоматов. В первом случае они будут во включенном состоянии (тогда неисправность может скрываться в комнатном выключателе, светильнике или розетке). Вероятность повреждения проводки в такой ситуации невелика. Если устройство заработало, нужно будет проверить все, кроме комнатного выключателя, в том числе и сам распределительный щит.

Если машины не работали

Вызываем коммутатор. При включенном выключателе должен быть звуковой сигнал, при выключенном – тишина и “1” на индикаторе.

1. Убедитесь в наличии напряжения на входе и выходе автомата. Если да, то можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность путем короткого замыкания измерительных концов.
3. Выкрутите лампу из патрона.
4. Одним из измерительных щупов коснитесь цоколя (металлической части резьбовой лампы), а вторым коснитесь центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания, отличные от 0 или 1, означают, что лампа работает правильно. Если он неисправен, необходимо его заменить, что и будет решением проблемы.
6. Проверяем картридж на исправность. Для этого нужно разобрать светильник, убедиться в целостности идущих в комплекте проводов и контактов. Если все в порядке, то причина поломки не в картридже. При обнаружении неисправностей их необходимо устранить. Лампа пока не должна быть вкручена.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую крышку, откручиваем винты и вынимаем из монтажной коробки. Осматриваем оборудование на появление нагара, проверяем затяжку креплений. Если все в порядке, нужно установить измерительные концы тестера на контакты выключателя. Появление звукового сигнала при наборе номера во включенном положении будет свидетельствовать о том, что оборудование работает исправно. При этом провода не нужно отсоединять.

При такой проверке, как правило, выявляется неисправность, которая и становится причиной всех бед. Его устранение позволяет быстро решить проблему.

При срабатывании автомата

Для обеспечения электробезопасности при работе в этом случае отключают напряжение с помощью общеквартирного автомата. Далее определяется исправность патрона и проводов, подсоединенных к лампе, по описанному выше алгоритму. При отсутствии неисправностей нужно проверить саму проводку с помощью мультиметра и функции прозвонки. Такие неисправности достаточно редки, но все же случаются, например, при установке натяжных потолков или декоративных элементов интерьера.

В этом случае вызов проводки выполняется следующим образом.

1. С помощью отвертки отсоедините прилагаемый проводник (при правильном монтаже он находится внизу) и отведите его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под станками.
2. Лампу накаливания выкручиваем из держателя. С помощью тестера, готового к работе, проверяем линию, подключив один из измерительных щупов к «нулю», а другой к отсоединенному проводнику. Если устройство подает звуковой сигнал, значит проводка закорочена.
3. В этом случае в комнате под потолком над выключателем находим и открываем распределительную коробку. Отсоедините провода.
4. Проверяем все группы проводов на короткое замыкание.
   Для определения участка цепи, в котором есть короткое замыкание, снова проверяем цепь на квартирном щитке мультиметром. Если сигнал звучит, значит, в ремонте нуждается именно провод, проложенный от щитка до коробки в помещении. В противном случае поиск нужно будет продолжать до получения результата.

Видео

Из всего вышеперечисленного можно сделать вывод, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким устройством в большинстве случаев удастся быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Как отследить провод с помощью мультиметра

У вас в машине или дома есть свободный провод, и вы задаетесь вопросом, куда он ведет?

У вас возникли проблемы с определением, исправен ли кусок провода?

Решение осталось отследить этот провод или проверить его на непрерывность.

Но как это сделать?

В этой статье вы узнаете все, что вам нужно знать о тестировании электрических проводов, в том числе о том, как проследить провод от одного места до другого и как проверить, не оборван ли провод или нет, с помощью мультиметра.

Давайте приступим.

Как отследить провод с помощью мультиметра

Чтобы отследить провод с помощью мультиметра, вы устанавливаете мультиметр на Ом или непрерывность, помещаете красный щуп на один конец провода, а затем помещаете черный щуп на подозрительный конец. Если мультиметр показывает «0» или издает звуковой сигнал, то провод идет именно туда. Если это не так, вы тестируете другие наконечники проводов, пока не получите тот, который даст требуемый результат.

Это общая процедура, но это не все. Есть и другие способы, с помощью которых вы можете отследить провода и выяснить, исправны они или нет. Сейчас мы углубимся в детали.

Как отследить автомобильный провод

Наряду с мультиметром вам потребуются следующие инструменты для отслеживания автомобильных проводов

• Небольшое зеркало
• Гаечный ключ
• Фонарик

После того, как все эти инструменты будут собраны, вы будете следовать инструкциям. следующие шаги.

Шаг 1. Отключите все источники питания

Прежде всего необходимо отключить провода от всех источников, подающих на них напряжение или ток.

Первый источник, на который следует обратить внимание, — это аккумулятор. Здесь вам пригодится гаечный ключ. Вы используете гаечный ключ, чтобы ослабить и отсоединить болты, крепящие кабели к аккумулятору.

Вы также проверяете другие возможные источники питания, отсоединяете их и убеждаетесь, что через провод, который вы хотите проследить, не проходит ток.

Шаг 2. Проведение физических осмотров

Перед тем, как приступить к более сложному процессу тестирования, вы проводите визуальный осмотр провода и ищите физические признаки повреждения.

Если провод поврежден, успешно отследить его с помощью мультиметра невозможно.

Проведение физического осмотра поможет вам избежать дальнейших шагов, если это возможно.

Физические признаки повреждения могут быть представлены черными пятнами вдоль изоляции проводов.

Если вы не можете добраться до определенных частей провода или не видите их, вы можете использовать фонарик и маленькое зеркальце.

Вы также можете осторожно потянуть за провод, чтобы убедиться, что он надежно закреплен. Провод может оторваться, когда вы это сделаете, и вы определите, что это может быть проблемой.

Если вы не видите никаких физических или визуальных проблем с проводом, переходите к следующему шагу.

Шаг 3: Установите мультиметр Циферблат

Теперь вы устанавливаете мультиметр в режим непрерывности (или Ом, если мультиметр не имеет режима непрерывности).

Шаг 4. Размещение щупов мультиметра

Поместите красный щуп мультиметра на оголенный конец провода, который вы хотите отслеживать. Это может быть место, где он припаян к автомобильному устройству или прикреплен с помощью зажимов.

Поместите черный щуп на открытые или неизолированные части проводов. Следует признать, что перед тем, как вы доберетесь до конца провода, скорее всего, не будет никакого открытия, а это означает, что вы не сможете постепенно его отследить.

Что делать в этом случае?

Вы обращаетесь к схеме соединений вашего автомобиля и определяете, куда должны вести все провода. Вы делаете это, чтобы найти ожидаемое местоположение окончания провода.

Это предполагаемое расположение концов проводов обычно состоит из нескольких концов проводов. Чтобы отследить провод, держите красный щуп мультиметра на начальном конце и по отдельности поместите черный щуп на разные концы провода в ожидаемом месте.

Шаг 5. Оценка результатов

Здесь вы определяете, куда идет ваш провод. Если мультиметр показывает бесконечность (1 или O.L), то конец этого провода не совпадает с проводом, который вы хотите отследить.

Если мультиметр показывает «0», то это часть вашего провода.

Обратите внимание, если провод плохой, то его невозможно отследить.

Если вы хотите проверить провода автомобильных динамиков, обратитесь к этому руководству.

Использование мультиметра для отслеживания проводов — несложная процедура. Вам просто необходимо проверить непрерывность от одного конца провода, чтобы определить другой конец.

Если вам сложно, посмотрите наше видео на эту тему.

Однако, когда речь идет о проводах в домах и внутри стен, все по-другому.

Как отследить провод в стене

Отследить электрические провода в разных местах вашей комнаты или дома — не самая простая задача.

Это связано с тем, что провода проходят внутри стен, а обычные щупы мультиметра недостаточно длинны для измерения больших расстояний.

Чтобы проследить провод на большие расстояния, вам нужно обратить внимание на это.

Шаг 1: Установите шкалу мультиметра

Первый шаг – это установка мультиметра на Ом или непрерывность. Омы обычно обозначаются символом (Ω).

Шаг 2: Удлините конец провода

Подсоедините удлинитель к концу основного провода, который вы хотите проверить.

Под этим мы подразумеваем подключение длинного кабеля от первой точки провода, которую вы хотите проследить, и удлинение его до другой точки в вашей комнате или доме.

В этой другой точке вы хотите проверить несколько концов проводов.

Шаг 3. Разместите щупы мультиметра

Поместите черный щуп мультиметра на удлиняющий кабель, а затем по отдельности поместите красный щуп на каждый конец провода, торчащий из стены или розетки.

Шаг 4: Оценка результатов

Если мультиметр издает звуковой сигнал или показывает «0» при помещении на определенный конец провода, то это другой конец рассматриваемого исходного провода и его трассировка.

Этот процесс лучше объясняется при визуализации, и вы можете посмотреть это видео о том, как именно это сделать.

Другие устройства можно использовать для отслеживания путей проводов и даже одного провода в вашем доме и за гипсокартоном.

Эти устройства включают в себя электрический искатель шипов, детектор напряжения и генератор тона в сочетании с обследованием усилителя.

Как проверить поврежденные провода с помощью мультиметра

Помимо отслеживания электрических проводов, вы также можете узнать, как проверить, поврежден провод или нет.

Провода выходят из строя, когда они стареют, замыкаются или повреждаются животными или даже людьми.

При обрыве провода (цепи) в определенной точке ток не проходит по нему полностью. Это означает отсутствие преемственности.

Режим непрерывности мультиметра разработан специально для подобных ситуаций.

Чтобы проверить неисправные провода с помощью мультиметра, выполните следующие действия.

Шаг 1. Отсоедините провод

Первым шагом является отключение провода от любого источника питания.

Напряжение под напряжением не должно проходить по вашим проводам для проверки непрерывности, а отключение от всех источников питания также обеспечивает вашу безопасность.

Шаг 2. Установите шкалу мультиметра

Установите мультиметр в режим непрерывности. Если ваш мультиметр не имеет режима измерения непрерывности, переключите шкалу на Ом

Шаг 3. Разместите щупы мультиметра

Поместите красный щуп мультиметра на один конец провода, а затем поместите черный щуп мультиметра на другой конец провода. провод.

Шаг 4. Оценка результатов

Если провод исправен, мультиметр издает звуковой сигнал, если он установлен в режим непрерывности.

Если установлено значение «Ом», ожидается, что мультиметр будет отображать «0», если провод в порядке. Если установлено значение «Ом», ваш мультиметр показывает высокое или бесконечное значение (1 или O.L), если провод плохой.

Вы можете посмотреть это видео о тестировании неисправных электрических проводов, показывающее, что делать и чего ожидать.

Кроме того, вы также можете определить точное место, где провод испортился. Это импровизированный метод, и вам понадобится игла, чтобы сделать это. Выполните следующие шаги.

• Установите мультиметр в режим непрерывности или переключитесь на Ом, как обычно.
• Поместите красный щуп мультиметра в одну точку провода.
• Проткните провод иглой в точке рядом с красным щупом. Убедитесь, что эта игла касается металлической струны внутри.
• Поместите черный щуп мультиметра на иглу и посмотрите, подаст ли мультиметр звуковой сигнал или показания.
• Если вы не получили показания, это означает, что обрыв внутри провода произошел в точке между двумя вашими датчиками. Сузьте диапазон между вашими датчиками, пока вы не получите точную точку на проводе.
• Если вы получили показания после первоначальной проверки, вам нужно просто расширить диапазон между двумя датчиками. Вы выбираете другую точку на проводе, протыкаете ее иглой и прикладываете к ней черный щуп, чтобы проверить непрерывность.

Как только вы обнаружите, что провод неисправен, вы можете отремонтировать его в месте обрыва. Обеспечьте изоляцию, обмотав ее резиновой лентой, так как без изоляции провода могут соприкасаться и вызвать другие проблемы.

Несмотря на это, казалось бы, быстрое решение, лучшим решением, как правило, является полная замена всего электрического провода.

P.S : Важно отметить, что вы можете поместить любой зонд на любой конец провода и получить те же результаты. Красный щуп не всегда нужно размещать на определенной стороне провода при его отслеживании или тестировании.

Заключение

При трассировке или тестировании проводов все, что вам нужно сделать, это просто проверить непрерывность между двумя точками. Мультиметр — это удобный и очень доступный инструмент, который может помочь вам добиться того и другого в вашем автомобиле или стенах.

Он также помогает в тестировании других электрических компонентов и цепей, и вам определенно захочется всегда иметь его под рукой.

Часто задаваемые вопросы

Как отследить провод без питания?

Чтобы отследить обесточенный провод, установите мультитестер на непрерывность, поместите один щуп на провод, а другой щуп на другие концы проводов.
