Как проверить однофазный двигатель мультиметром?

Содержание

• 1 Как проверить однофазный двигатель? Начнем с обмоток
  • 1.1 Зачем в однофазном двигателе две обмотки
  • 1.2 Учимся определять пусковые и рабочие обмотки в однофазных асинхронных двигателях
    • 1.2.1 Осмотрите изделие
    • 1.2.2 Сечение
    • 1.2.3 Завершающий этап
• 2 Прозваниваем однофазный двигатель с помощью мультиметра
  • 2.1 Подготовительный этап проверки
  • 2.2 Непосредственная проверка двигателя мультиметром
• 3 Проверяем однофазный коллекторный электропривод
  • 3.1 Частые неисправности
  • 3.2 Редкие неисправности
• 4 Проверка конденсатора с использованием мультиметра
• 5 Поломки, которые можно определить с помощью мультиметра
  • 5.1 Оборвалась обмотка
  • 5.2 Проверка на наличие короткого замыкания
  • 5.3 Проверка на наличие межвиткового замыкания

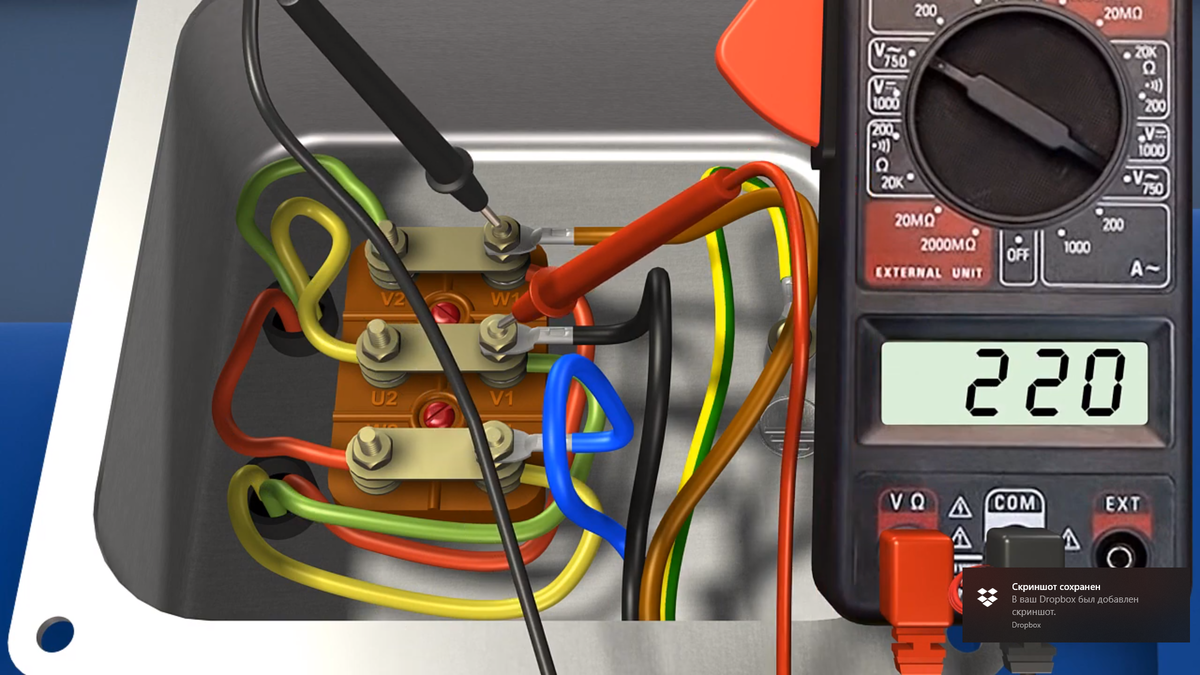

• 6 Проверка борно
• 7 Подведем итог

Прозвонка электродвигателя достаточно простой процесс, однако, требует знания некоторых тонкостей и внимательности от проверяющего. Какие знания понадобятся при подготовке к прозвону? Что представляет собой проверка привода с помощью мультиметра? Разберемся ниже.

Устройство однофазного двигателя

Несмотря на свое название, однофазные двигатели имеют в своей конструкции три катушки, и это минимум. Две из них расположены в статоре, из подключают параллельно. При этом непосредственно работает только одна, вторую называют пусковой. Клеммы рабочей и пусковой обмоток выводятся на корпус агрегата, с их помощью и происходит включение привода в сеть. К сети подключаются две из них, все оставшиеся выполняют коммутационные функции. Обмотку ротора делают короткозамкнутого типа.

Чтобы была возможность менять мощность прибора, катушку обмотки могут сделать из двух частей. Включаться они будут последовательно.

Определить вид обмотки (рабочая и пусковая) можно визуально, обратив внимание на сечение провода, измерив сопротивление с помощью тестера. О методах определения типа обмотки, чем они отличаются и зачем нужны в однофазном двигателе поговорим подробнее.

Схема обмоток в однофазном электродвигателе

Зачем в однофазном двигателе две обмотки

Все обсуждаемые сегодня электромоторы обладают небольшой мощностью. Магнитопровод однофазной машины содержит обмотку из двух фаз, это и есть основная (рабочая) и пусковая. Последняя не принимает участия в непосредственной работе двигателя.

Такая пара обмоток нужна, чтобы заставить ротор однофазного двигателя вращаться. Наиболее популярные из таких приводов делятся на два подтипа: электродвигатели с пусковой обмоткой и те, которые содержат в конструкции рабочий конденсатор.

В первом случае, так сказать, не рабочая обмотка будет включаться через конденсатор во время запуска мотора, а когда агрегат придет в нормальную работу (скорость вращения станет постоянной), она сама по себе выключиться. Привод же продолжит свою работу при одной рабочей обмотке. Информация о конденсаторе, как правило, указана на специальной табличке на корпусе электродвигателя. Его характеристики непосредственно зависят от конструкции.

Однофазные асинхронные двигатели, содержащие рабочий конденсатор, всегда работают с включенной вспомогательной обмоткой. Она включена через этот самый конденсатор. Емкость такого конденсатора также зависит от его конструктивных особенностей.

Другими словами, двигатель с пусковой обмоткой характерен ее выключением после запуска. А вот при конденсаторной вспомогательной обмотке – ее постоянной работой, т.к. включение происходит через постоянно работающий (даже во время работы привода) конденсатор.

Чтобы правильно проверить работоспособность двигателя с одной фазой, знания об устройства его обмоток критически важны. Отличия между ними можно найти в сечениях проводов, количестве витков, величине сопротивления каждой из них (их можно измерить разными типами тестеров или с помощью омметра).

Учимся определять пусковые и рабочие обмотки в однофазных асинхронных двигателях

Конечно, наличие маркировки на обмотке решает эту проблему. Но зачастую в случае ремонта или замены обмоток, она не сохраняется. Как же тогда определить, что за обмотка перед вами? Вот и обсудим теоретическую и практическую стороны определения пусковой и рабочей обмоток.

Осмотрите изделие

Для наглядности возьмем двигатель, который был установлен в стиральной машине времен СССР. Сама же машинка уже давно на металлоломе.

После визуального осмотра таблички-шильдика на двигателе, как и в этом случае, вы можете не обнаружить, все же возраст мотора говорит сам за себя. В таком случае всю информацию можно найти в интернете. Оказалось, что двигатель содержит в конструкции пусковую обмотку и релейный пуск.

Из двигателя виднеются четыре провода: два красноватых, два голубоватых. Эти провода еще называются выводами обмоток.

Из-за отсутствия какой-либо маркировки, сходу определить какая обмотка пусковая, а какая рабочая невозможно. В такой ситуации нужно обратить внимание на сечение проводников.

Сечение

Посмотрите на провода, которые выходят из электромотора, а точнее на их толщину. Одна из пар будет тоньше. Это пусковая обмотка. Следовательно, пара потолще – рабочая.

Может статься, что сечения на обоих проводах одинаковые, как и в нашей ситуации. Так зрительно определить, где какая обмотка также невозможно.

Но если разница в толщине проводов заметна, не доверяйтесь лишь диаметру. Чтобы определить обмотки наверняка, измеряйте их сопротивление.

На этом этапе переходим к измерению сопротивления обмоток однофазного двигателя переменного тока.

Завершающий этап

Измерение сопротивления

Для измерения сопротивления обмоток однофазного двигателя вам понадобится мультиметр, на котором нужно выбрать прозвонку (или режим измерения Ом).

Провода, выглядывающие из электродвигателя (любая пара) соединяем с любыми выводами мультиметра, измеряем значение.

Если видите на экране цифру один, повторите измерение с любым другим концом.

Запишите сопротивление, которое показала первая выбранная пара (в данном случае вышло 16,5 Ом). После этого щупы измерительного прибора нужно прицепить к двум оставшимся выводам (вторая пара проводов) и произвести замер.

Полученные данные тоже нужно записать, а затем сравнить с первым замером.

Сопротивление исправной рабочей обмотки всегда будет иметь значение меньше, чем у пусковой. Вторая пара проводов, согласно мультиметру, показала сопротивление 34,5 Ом. Таким образом, можно смело утверждать, что первая пара проводов говорит о принадлежности к рабочей обмотке, а вторая, соответственно, к пусковой.

Обозначьте обе обмотки, что в будущем не пришлось проделывать все это заново. Удобно для этого использовать небольшую трубочку из винила.

Маркировать концы проводов (выводы) можно по современным стандартам вот так:

• знаками U1-U2 помечают рабочую обмотку;
• знаками B1-B2 помечают пусковую обмотку.

Такие обозначения ставятся в тех случаях, когда из двигателя видно четыре вывода, в данной ситуации. Однако, на вашем пути может встретиться двигатель, который имеет лишь три вывода. Что делать?

Итак, замеры каждого из трех выводов будут выглядеть примерно вот так: 10 Ом, 25 Ом и 15 Ом. Завершив эти измерения нужно сразу приступать к другим. Важно найти вывод, который с двумя другими выводами будет показывать 10 и 15 Ом. Поздравляем! Вы наши сетевой провод. Вывод, показывающий сопротивление 10 Ом тоже сетевой, а тот, что показывал 15 Ом – пусковой. Он соединяется со вторым сетевым через конденсатор. Кстати, чтобы изменить направление вращения в таком двигателе, придется добираться до самой схемы обмотки.

Иногда измерения могут быть величиной 10 Ом, 10 Ом и 20 Ом. Это норма, такие обмотки тоже существуют, их также ставили на различные бытовые приборы. Особенность такого двигателя заключается в том, что какая именно обмотка будет пусковой, а какая рабочей совершенно не имеет значения. Они одинаковы. Просто одну из них (ту, что будет пусковой) нужно подключить через конденсатор.

Вот мы и разобрались в простых методах распознавания пусковых и рабочих обмотках. Теперь вы сможете отличить составляющие двигателя даже в том случае, когда отсутствует шильдик и любая маркировка выводов.

Предлагаем немного подытожить всю информацию:

1. В случае, когда двигатель имеет четыре вывода, нужно лишь найти концы обмоток, в которых легко разобрать после замера. Провод, где значение сопротивления меньше – обмотка рабочая, больше – пусковая. Подключить все выводы очень просто: напряжение 220 В подают на те провода, которые потолще. А один из кончиков проводов пусковой на один из рабочей. При этом на какой именно кончик вывода рабочей обмотки совершенно не важно, ведь направление вращения от этого никак не зависит (так же как и, скажем, от того, какой стороной вы вставите вилку в розетку). Вращение меняется лишь от того, какой конец пусковой обмотки вы подключили.
2. При наличии лишь трех проводов в качестве вывода обмоток, сетевым будет тот, что показывает меньшее сопротивление, а также тот, что при соединении с другими двумя покажет сопротивление 10 Ом и 15 Ом (если измерения сопротивления каждого из них дало 10 Ом, 25 Ом и 15 Ом). Тот что показал 15 Ом на мультиметре – вывод пусковой обмотки.
3. Если вы встретили трехпроводный вывод, и сопротивление каждого из проводов (как пример) 10 Ом, 10 Ом и 20 Ом, обе обмотки могут быть и рабочей и пусковой.

Чтобы выявить поломки электропривода в бытовых условиях достаточно использовать мультиметр. Во-первых, не у всех есть дорогое профессиональное оборудование (это скорее исключение), во вторых для определения большинства неисправностей этого прибора хватает, что называется, с головой. Тут вам не понадобится никакой специалист.

Самая основная неисправность в однофазных двигателях – прекращение вращения. Причина такой поломки определяется достаточно просто. Мультиметр переключают в режим вольтметра и проверяют подачу напряжения, которое питает двигатель. Если с напряжением все в порядке, то неисправность заключается в самом двигателе, его электрической части. Это, конечно, говорит о необходимости проверки состояния подключения и прозвона обмоток. Для этого, зачастую, также используют мультиметр.



Но как правильно подготовится к прозвону двигателя?

Подготовительный этап проверки

Замкните щупы мультиметра

Перед проведением диагностики нужно выполнить следующие действия:

1. Отключить машину от питания. Если сопротивление обмотки измеряется с включенной в электросеть цепью, агрегат сломается.
2. Замкните щупы мультиметра, выставите нулевые значения. Это называется калибровкой аппарата.
3. Внимательно проведите осмотр двигателя. Его могло затопить, некоторые детали могут отломаться, возможно, слышен запах горелого. В таком случае прозванивать агрегат бессмысленно, ведь поломка очевидна.

Асинхронные, однофазные и трехфазные, коллекторные – прозвон всех двигателей происходит одинаково. Методика не отличается в зависимости от разницы конструкций агрегатов, так как все различия столь основательны. Тем не менее в диагностике присутствуют некоторые детали, игнорировать которые нельзя.

Непосредственная проверка двигателя мультиметром

Наиболее распространенные поломки делятся на две основные группы:

• присутствует контакт там, где он не должен быть;
• отсутствует контакт там, где он должен быть.

Рассмотрим, как прозвонить однофазный электромотор переменного тока с помощью мультиметра. Он имеет две катушки, одна из которых рабочая, а вторая вспомогательная. На уровень работоспособности двигателя огромное влияние имеют уровень надежности контактов, качество изоляции и правильность намотки.

1. Первое, что нужно сделать: проверить наличие замыкания на корпус. Тут нужно помнить о том, что все значения на мультиметре будут приблизительные. Чтобы получить точные данные, понадобится более дорогостоящие и точные устройства измерения.
2. Значение измерений на приборе устанавливаются на максимальные.
3. Щупы соединяют между собой. Так можно убедиться в том, что сам мультиметр исправен и правильно настроен.
4. Затем один щуп соединяют с корпусом привода. При наличии контакта можно подсоединять и второй щуп. Отслеживайте показания.
5. Если ничего не сбоит, коснитесь щупом вывода фаз.
6. При качественной изоляции прибор будет показывать высокое значение сопротивления. Оно может быть в пределах даже нескольких тысяч мегаом.

Помните, что измеряя сопротивление изоляции мультиметром вы всегда будете получать высокие показания (выше допустимых норм). Это связано с тем, что электродвижущая сила прибора составляет максимум 9 В, а двигатель, как мы знаем выполняет работу с напряжением 220 В или даже 380 В. Закон Ома говорит, что величина сопротивления зависит от величины напряжения, поэтому нужно всегда делать скидку на разницу.

Обязательной является и проверка целостности обмоток. Нужно прозвонить все концы, которые входят в клеммную коробку агрегата. Если есть обрыв, то проверку лучше остановить, ведь логики в дальнейшей диагностике нет. Сначала нужно поработать над решением этой проблемы.

Зная правила и порядок прозвона однофазного двигателя с помощью мультиметра, вы можете легко экономить на диагностике и ремонте, когда в двигателе действительно присутствуют лишь мелкие поломки. Но если вы понимаете, что все не так просто или просто не понимаете, что не так с вашим электродвигателем, лучше отнести его к профессионалу, который проведет более детальную проверку дорогостоящими и чувствительными приборами.

Чтобы определить и устранить неисправность в коллекторном двигателе, его, скорее всего, придется разобрать.

Частые неисправности

Перед разборкой обязательно посмотрите на искрение, которое обычно происходит в контактно-щеточном механизме. В случае, когда вы заметили повышенный уровень искрения, стоит проверить контакт щеток или наличие межвиткового замыкания в самом коллекторе.

Как правило, основные причины, по которым ломаются коллекторные двигатели – это сильно изношенные щетки или почерневший коллектор. Старые щетки обычно меняют на новые. Они должны быть одинаковыми по размеру и форме. Лучше всего ставить оригинальные детали (от того же производителя, что и двигатель). Менять их достаточно просто: снимается (сдвигается) фиксатор или откручивается болт. Некоторые модели двигателей могут требовать смены не только щеток, но и щеткодержателей. Не забудьте о подключении медного поводка к контакту.

В случае, если щетки в норме, проверьте пружины, которые их прижимают, растянув их.

При потемнении контактной части коллектора, почистите ее, используя мелкую наждачную бумагу. Ее еще называют нулевкой.

Временами на месте, где происходит контакт щеток и коллектора, образуется некая канавка. Ее нужно проточить, используя станок.

Однофазный коллекторный двигатель

Еще одной распространенной поломкой коллекторного однофазного двигателя можно назвать износ подшипников. Если корпус сильно вибрирует во время работы и подшипники бьются, они точно подлежат замене. Если запустить ситуацию, упомянутые детали будут касаться ротора и статора, что может быть чревато их неизбежной заменой. Это уже сложнее и дороже.

Редкие неисправности

Намного реже в коллекторных двигателях случаются обрывы и выгорания обмоток и мест подключения. Также редко можно встретить оплавления, замыкания ламеля пылью графита.

Чтобы избежать таких поломок, во время внешнего осмотра нужно всегда обращать внимание на:

• цельность обмоток;
• наличие почернения на обмотках;
• прочность контакта ламелей коллектора с выводами проводов. Если есть необходимость, то их нужно перепаять;
• количество графитовой пыли между ламелями коллектора. Обязательно удалите пыль, если нужно;
• присутствие горелого запаха (это может быть изоляция).

При визуальном осмотре вы обнаружили, что обмотка статора/ротора повреждена? Сдайте ее на перемотку или просто замените новой.

К сожалению, повреждение обмотки не всегда можно увидеть невооруженным глазом, поэтому если очевидных поломок нет, прозвоните их с помощью мультиметра.

Проверка конденсатора мультиметром

Конечно, наиболее надежный способ проверить неисправный однофазный двигатель с конденсатором – использовать омметр для измерения величины сопротивления. Прибор точно покажет сопротивление конденсатора, а по этому уже можно делать выводы о том, насколько целостным является диэлектрик, от чего напрямую зависит исправность электронного устройства.

В бытовых условиях, когда точных значений от вас никто не требует, а вам нужно лишь узнать причину поломки, достаточно будет и мультиметра.

Алгоритм проверки следующий:

• мультиметр переключается в режим измерения Ом;
• затем нужно выставить верхнее значение сопротивления – бесконечность;
• произвести измерение сопротивления конденсатора на выводах.

Если сопротивление будет низким (а это любое значение, помимо бесконечности), то устройство, которое проходит тест, сломано. Тут либо пробит диэлектрик, либо вытек электролит.

Стрелка циферблата на тестере показывает небольшое отклонение, а затем возвращается на исходную позицию? Конденсатор исправен и потихоньку набирает емкость.

Стрелка прибора, которая отклонилась, а затем зафиксировалась на одном из значений также свидетельствует о поломке электронного устройства.

Как мы уже выяснили, мультиметр – незаменимый прибор для быстрой и многопрофильной проверки двигателей на исправность. Он найдется у всех профильных мастеров и во многих домашних мастерских. С его помощью можно выявить основные виды поломок электроприборов, и двигатели не исключение.

Наиболее частыми поломками в электродвигателях и других машинах такого типа являются следующими:

• оборвавшаяся обмотка на роторе или статоре;
• наличие короткого замыкания;
• наличие межвиткового замыкания.

Каждая проблема из списка выше заслуживает более близкого ее рассмотрения.

Оборвалась обмотка

В обрыве обмотки нет ничего удивительного, это самая распространенная неисправность в работе электроприводов. Произойти поломка может и в статоре, и в якоре.

Если в обмотке оборвалась одна фаза, то в этом месте тока не будет, а вот во второй фазе показатель тока будет завышен. Измерить это можно с помощью того же мультиметра в режиме амперметра.

В целом, эта поломка равнозначна потере фазы. Например, если обрыв внезапно произошел в то время, когда привод был в работе, двигатель начинает резко терять мощность и перегреваться. Если защита на агрегате работает правильно, то он отключится. Для решения проблемы, в основном, требуется перемотка.

В ситуации, когда обрыв произошел в роторе, частота колебания тока будет равна частоте колебания и скольжения напряжения. Из внешних признаков: сильное гудение и вибрирование, снижение оборотов привода.

Все это лишь причины поломок, но вот обнаружить их можно только если прозвонить каждую обмотку электромотора, измерив их сопротивление.

Пусковую и рабочую обмотку прозванивают в тех однофазных двигателях, которые работают при переменном напряжении величиной 220 В. Пусковая обмотка должна выдавать сопротивление, большее, чем у рабочей на 150%.

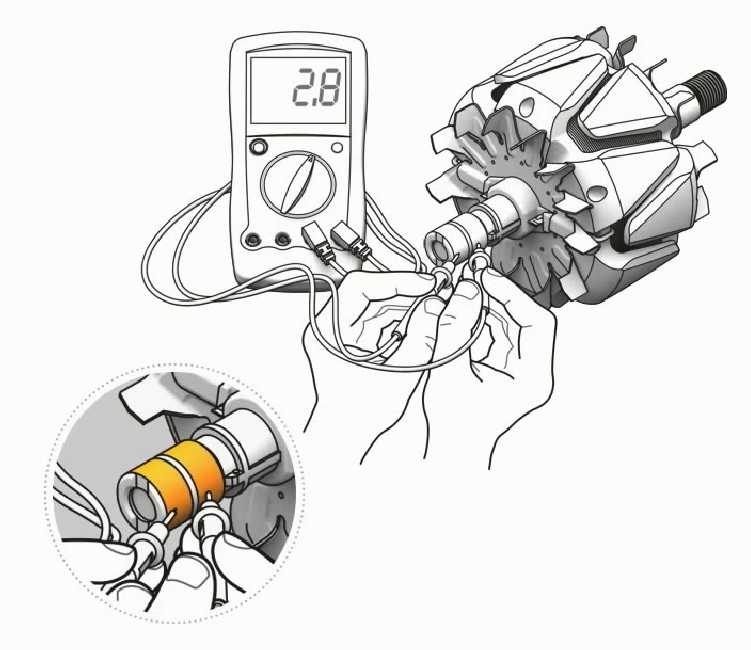

Для быстрой проверки работоспособности электродвигателя, на мультиметре также можно использовать функцию, которая называется «Прозвонка». Если цепь исправна, вы будете слышать характерный звук прибора, а в некоторых моделях присутствует и световой индикатор. Но если в цепи есть обрыв, звука вы не услышите.

Проверка на наличие короткого замыкания

Одна из привычных всем поломок в электрических двигателях – короткое замыкание на корпус. Чтобы найти поломку такого рода с мультиметром, проделайте следующее:

• установите измерение сопротивления прибором на максимальное;
• проверьте исправность самого мультиметра, соединив его щупы между собой;
• один из щупов подсоедините к корпусу двигателя;
• оставшийся по очереди присоединяйте к каждой из фаз.

Если двигатель, который вы проверяли, исправен, то сопротивление будет показывать сотни и даже тысячи мегаом.

Сделать исследование на предмет короткого замыкания в режиме «Прозвонка» еще легче. Нужно проделать те же действия, и если услышите звук (как при прозвонке обмотки), это будет свидетельствовать о наличии нарушений в целости изоляции обмотки, а также наличии короткого замыкания на корпус.

Надо отметить, что поломка такого типа не просто носит негативное влияние на сам двигатель, но опасна для жизни людей, работающих с машиной (если нет нужных средств защиты).

Проверка на наличие межвиткового замыкания

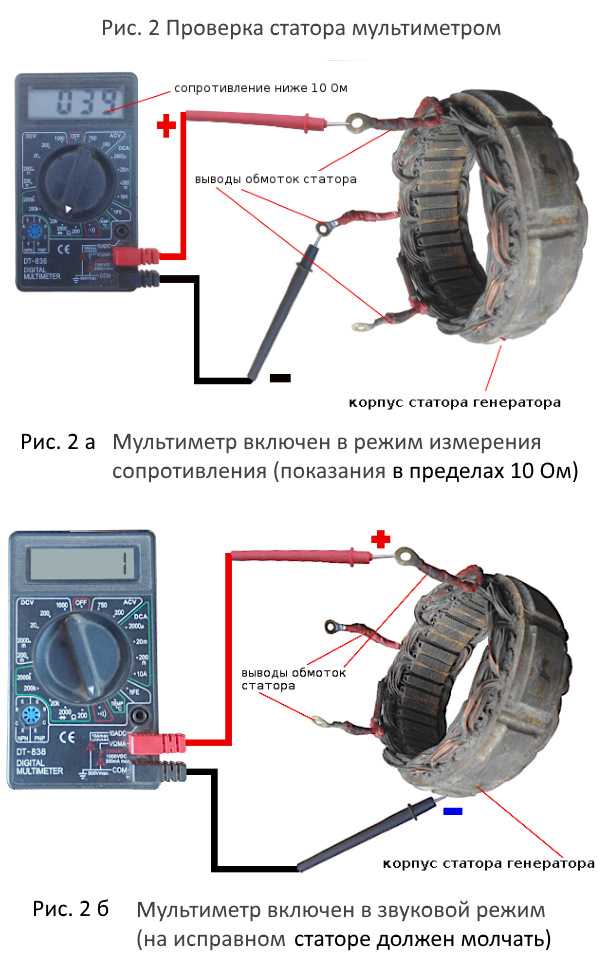

Проверка обмоток статора на межвитковое замыкание

Последний вид поломки (из самых популярных) – это наличие межвиткового замыкания.

Межвитковое замыкание – короткое замыкание, происходящее на одной катушке электродвигателя, между ее витками. Внешне такая неполадка проявляется в сильном гудении и заметном снижении мощности.

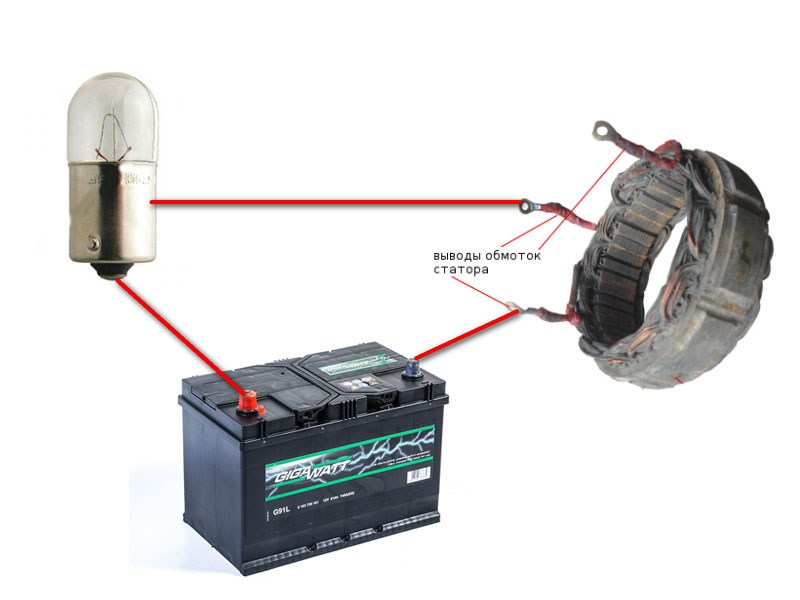

Обнаружение такой поломки проводится с помощью нескольких способов. Основные из них – токовые клещи и наш любимы мультиметр.

Во время диагностики измеряется значение тока во всех фазах (обмотка статора) по отдельности. Если одна из них покажет завышенный результат, значит, там есть межвитковое замыкание.

Если вы все прозвонили согласно инструкции выше, но не избавились от подозрений в неисправности, вскройте борно электродвигателя. Это второе название клеммной коробки. Часто и густо бывает, что крепеж в коробке недостаточно крепко затянут. Провода там тоже могут отгореть. В случае использования гаек для соединения, проверьте протяжку верхней (она прикручивает проводник) гайки и осмотрите ту гайку, что служит для удержания вывода обмоток, которые уходят в двигатель.

Если следовать всем инструкциям и указаниям в статье, то мультиметром можно обнаружить большинство наиболее распространенных поломок в однофазном электродвигателе, в том числе наличие межвиткового замыкания, короткого замыкания на корпус и обрыва обмоток.

подготовка, определение типа, инструкция по работе

Содержание

• 1 Что понадобится для проверки электродвигателя
• 2 Тип электродвигателя
• 3 Начало ремонта электродвигателя

Проверка электродвигателя производится с тестером в руках. Обычно прозваниваются все контакты, производится замер величины сопротивлений. С небольшим уровнем знаний о внутреннем устройстве коллекторных и асинхронных двигателей удаётся определить поломку. Часто отказывает система защиты. Особенно это касается бытовых приборов. Прежде чем проверить двигатель мясорубки, просто подождите недолго. В отдельных моделях стоят температурные реле, не позволяющие прибору включиться, пока мотор не остынет. Сегодня поговорим, как проверить электродвигатель.

Что понадобится для проверки электродвигателя

Тестирование электродвигателя

Разумеется, потребуется набор отвёрток с различными битами. Современный производитель защищает собственные изделия. Тостер, фен или мультиварка – для вскрытия корпуса понадобится не один размер и тип насадок. Используются обычные шурупы под крест, TORX, звёздочку и прочие. Часть нестандартная, но при терпении правильная головка найдётся. Подойдут наборы бит разной конфигурации.

Большинство двигателей – без изысков в конструкции крепежа. Обычно головки выполнены под шестигранники, кресты или шлицы. Что касается щёток коллекторных электродвигателей, замена производится при помощи подручного инструмента. Понадобится терпение.

Тип электродвигателя

Если речь идёт о мясорубке или пылесосе, двигатель внутри стоит коллекторный. На валу стоит секционный барабан для коммутации обмоток ротора, поверх которого скользит токосъёмник. Это выглядит как цилиндр медного цвета, боковина которого разбита на прямоугольники. В комплекте к бытовому прибору идут запасные графитовые щётки. А обслуживание подобного электродвигателя сводится к их замене, периодической чистке медного барабана. Если между секциями набьётся графит, искрение усиливается, возможно возникновение замыкания между соседними обмотками.

Коллекторные электродвигатели используются по причине большого крутящего момента на старте. Скорость их легко регулируется изменением угла отсечки. Если требуется два резко различающихся режима, подобное обеспечивается разными обмотками статора. При отжиме электродвигатель начинает работать на полную. Специфичные моторы способны существенно отличаться от типовых. К примеру, говорят, что у коллекторного двигателя лишь два контакта, ведь ток идёт непрерывно по обмоткам.

Электродвигатели

На практике не только у двигателя стиральной машины два варианта включения, управляемые специальным реле (резкое изменение скорости работы при одинаковом питающем напряжении), но присутствуют выводы тахометра. Это датчик, измеряющий обороты вала, чтобы корректировать угол отсечки тока. Вдобавок коллекторные двигатели часто снабжаются схемами гашения искр и подстройки скорости при изменении нагрузки на вал:

1. Гашение искр ведётся через варисторы. Их сопротивление резко падает при повышении напряжения. Будучи включены параллельно щёткам и замкнуты на корпус двигателя, они замыкают цепь (прямо через кожух) при резких скачках напряжения. Описанное свойство уберегает обмотки от капризов электросети.
2. Что касается подстройки скорости вращения под нагрузку на вал, давно замечено, что при увеличении сопротивления вращению уровень искр поднимается. Специальная схема отслеживает это и уменьшает угол отсечки, в результате скорость вала вновь увеличивается. Так производится мелкая подстройка под незначительные отклонения оборотов от номинала. Указанная методика часто встречается в кухонных комбайнах, где тёрка способна шинковать капусту либо производить холостой ход. Что касается, к примеру, пылесосов, в простейших моделях присутствует только гашение искр.

Поговорим, как навскидку понять, находится рядом прибор с коллекторным или асинхронным двигателем. Как легко догадаться, первые сильно шумят. Впрочем, у блендеров это не настолько сильно заметно. Коллекторные двигатели применяются там, где на старте большая нагрузка. Погрузили блендер, включаем. Возникает сопротивление вращению вала, которое требуется преодолеть. У асинхронного двигателя пришлось бы значительно усложнить конструкцию, сильно пострадали бы массо-габаритные характеристики. Поэтому в основном в бытовой технике двигатели коллекторные.

Двигатель кухонной вытяжки

Это касается даже мощных кухонных вытяжек. Хотя в простейших моделях стоят асинхронные двигатели с единственной обмоткой. Указанный тип встречается в вентиляторах. Наконец, в компьютерной технике часто присутствуют двигатели постоянного тока. Язык не поворачивается назвать асинхронными, хотя по принципу действия схожи. Лопасть настолько лёгкая, что индукции, наведённой постоянными магнитами, хватает для вращения. Старт происходит от случайных турбулентностей воздуха. На Ютуб выложено видео, где поле катушек заменено постоянными магнитами, и вентилятор (!) все равно крутится. В таких двигателях неисправность отслеживается прозвонкой обмоток, больше здесь ломаться нечему.

Итак, выводы:

• В бытовой технике по большей части используются коллекторные двигатели. Исключение: вентиляторы, фены, маломощные кухонные вытяжки.
• Коллекторный двигатель отличается наличием графитовых щёток. Секционный медный барабан выдаёт этот тип. Если указанные признаки отсутствуют, двигатель асинхронный.
• Обслуживание коллекторного двигателя сводится к работе с щётками и секционным барабаном. У асинхронных горят лишь обмотки и термопредохранители.

Начало ремонта электродвигателя

Если определён тип двигателя, можно начинать определение количества фаз. Кстати, асинхронные двигатели промышленного типа часто выполняются в ребристых мощных цилиндрических корпусах – дополнительный ключевой признак. Щётки хрупкие, коллекторные двигатели стараются здесь не применять. Что касается асинхронных, медь не боится (в отличие от графита) тряски, заводы оснащаются преимущественно ими. Поднимая крутящий момент на старте и улучшая прочие характеристики, используются специальные конструктивные решения. К примеру, обмотка ротора выполняется в два слоя. Нижний работает исключительно на старте, пока токи индукции низкой частоты. Когда вал раскрутился, вспомогательный слой выключается из процесса работы. Разумеется, аналогичное происходит при снижении оборотов.

Массивный стальной корпус обычно указывает, что двигатель асинхронный. Подумайте: пыль в цеху негативно бы сказывалась на качестве контакта щёток с поверхностью. Хотя в пылесосах воздушный поток немедленно используется для охлаждения обмоток, не забывайте, что производится тщательная фильтрация. Если брать лучшие модели Дайсон, там качество очистки таково, что ступени HEPA допускается не менять на протяжении эксплуатации. Речь идёт уже о частицах размером 5 микрон. Вывод – если уж коллекторный двигатель и применяется в неблагоприятных условиях, принимаются специальные меры.

Возможно, стоит отгородить щётки вовсе от помещения? Но при работе оборудования выделяется масса тепла. Требуется принудительное охлаждение. В противном случае определить поломку оказывалось бы чрезвычайно просто – постоянно выходили бы из строя схемы защиты от перегрева: реле и термопредохранители. Либо горят обмотки. Почитайте инструкцию, в бумагах. Как правило, присутствует масса указаний. Поэтому определить, что сломалось, бывает легко.

Если брать мясорубки, авторам нравится приводить примеры из продукции польской фирмы Зелмер, где в модельном ряду удорожание ведётся по признаку защищённости. К примеру:

1. Самые дешёвые мясорубки идут без защиты. Да, коллектор оснащён варисторами, не исключён факт наличия схемы тонкой подстройки оборотов. Но двигатель фактически беззащитен перед неопытной домохозяйкой. Инструкция предписывает соблюдать длительность рабочего цикла. Период работы ограничен, потом предполагается пауза (в 2-3 раза превышающая период активности). Если предписание не выполняется, горят обмотки, приходится искать способы устранения неисправностей. А дело здесь нерадостное, придётся либо двигатель заменить, либо перемотать катушки. Понять, что сломалось, можно нехитрым способом: извлеките щётки, прозвоните вначале обмотку статора, потом по секциям ротор. Вывод простой – где разрыв, там поломка. Беда дополняется невозможностью перемотать единственную секцию. В общем, весёлый уик-энд гарантирован. А цена нового двигателя кусается.

   Двигатель электромясорубки

2. Второй (по увеличению стоимости) тип мясорубок оснащается термопредохранителями. Это плавкие элементы, горящие, когда температура доходит, допустим, до 135 градусов (часто это значение фигурирует в трансформаторах блоков питания). Это стандартный элемент, отыщется повсюду, начиная напольными вентиляторами и заканчивая стиральными машинами. Термопредохранитель выглядит как вздутие на изоляции, которой защищена обмотка. Иногда элемент крепится на определённый участок корпуса (в трансформаторах – магнитопровод) при помощи зажимной петли из тонкой стали. Потому починка, как правило, начинается с проверки термопредохранителя. В его задачи как раз входит, чтобы не встала задача прозвонить электродвигатель мультиметром. Предохранитель сгорает, обмотки остаются целыми.
3. Наконец, дорогие приборы (касается мясорубок, кухонных комбайнов, блендеров и проч.) снабжаются температурными реле. Аналог предохранителя, только многоразовый. Внутри обычно стоит биметаллическая пластина (бывают таблетки, прочие виды датчиков), размыкающая контакт, когда температура достигла критической. Забавно, что на избранных бытовых приборах стоит кнопка принудительной работы электродвигателя, позволяющая обойти описанную защиту. Если не терпится на практике понять, как проверить электродвигатель тестером, пользуйтесь этим бустером в удовольствие. Мы считаем, что ценой мясорубки не нужно пытаться ускорить время приготовления котлет к приходу гостей. Защита на реле отключится, когда температура войдёт в допустимые пределы. Удобство оборудования в отсутствии нужды с часами в руках отслеживать длительность рабочего цикла.

Если читатели рассчитывали в обзоре найти подробную инструкцию, как проверить якорь электродвигателя в домашних условиях, возможно, отдельные личности огорчились. Авторы считают – гораздо важнее понять, где искать неисправность. Можно с пеной у рта дискутировать, как проверить двигатель стиральной машины, и при этом не обратить внимание, что отказал прессостат. И его показания попросту не позволяют оборудованию запуститься. Аналогично – перед проверкой двигателя холодильника, ознакомьтесь хотя бы приближённо с устройством пускозащитного реле, отвечающего за правильную коммутацию обмоток на старте и после разгона вала. Что касается вопросов прозвонки, дело это недолгое. Гораздо проще, нежели намотать секцию на ротор коллекторного двигателя болгарки.

Как проверить однофазный двигатель с помощью мультиметра

{% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation. search.collections | по умолчанию: “Коллекции”}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product. image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат.предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result. products %}

• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} “{{result.term | escape}}”

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result. suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: “Коллекции”}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result. products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}

search.product_not_found | default: ” no=”” products=”” were=”” found=””> {{translation.search.product_not_found | по умолчанию: “Товар не найден”}}

{% endif%}

{% endif%}

{% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} “{{result.term | escape}}”

{% конец%} {% конец%}

Этот веб-сайт использует JavaScript для предоставления скидок. Чтобы иметь право на скидки, включите JavaScript в своем браузере.

Как проверить двигатель вентилятора с помощью мультиметра

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат. загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{{translation.search.collections | по умолчанию: “Коллекции”}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат. предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result. term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} “{{result.term | escape}}”

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result.suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result. collections %}

{{translation.search.collections | по умолчанию: “Коллекции”}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product. title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}

{{translation.search.
