Как прозвонить проводку в квартире: Проверка электропроводки

Проверка электропроводки

В этой статье:

• Проверка и испытание электропроводки в новостройке
• Проверка состояния электропроводки в квартире из старого жилфонда
• Проверка электропроводки в доме при ее неисправности
• Подробнее о прозвоне проводки мультиметром

В некоторых случаях, а их на самом деле немало, проверка электропроводки просто необходима. К примеру, это может быть покупка нового жилья, причем неважно, в новостройке или старом фонде. Другой вариант – вас затопили соседи. Или же просто возникли какие-то проблемы с электричеством.

Главное – все делать правильно. Нужно иметь представление не только о технике безопасности при подобных работах, но и порядке действий, а также том, какие приборы следует использовать. Только в этом случае полученные по итогам проверки данные не будут подлежать никакому сомнению.

Проверка и испытание электропроводки в новостройке

Покупка квартиры – это приятное событие, которое, однако, связано с необходимостью решать множество задач. Проверка электропроводки – одно из важных мероприятий, которое нельзя откладывать на потом. Необходимо протестировать кабельные линия до начала капитального ремонта, так как, например, после установки натяжных потолков и отделки стен гипсокартоном выполнить это будет очень сложно.

Прежде всего владельцы жилья должны провести расчет суммарной мощности устройств, которые предстоит подключить к электропитанию, после чего вычислить значение сечения кабеля для сравнения с тем, что уже проложен в квартире. Если вы считаете, что нужна проводка с большим сечением, то следует заменить кабель. Впрочем, в современных новостройках подобной проблемы, скорее всего, не будет.

После этого нужно проверить, как проложена скрытая электропроводка. Особенно это касается состояния изоляции и соединения электропроводов, которое обязано быть выполнено клеммниками или другими соединительными деталями (например, используют колпачки СИЗ). Никаких временных скруток быть не должно! Обращайте внимание на розетки (параметры, вид) и толщину сечения проводов. Те, которые ведут к розеточным группам, должны быть медными и иметь сечение ≥ 2,5 мм. Номинал автоматических выключателей не может превышать номинальный ток розеток, как правило, это 16 А.

В завершение необходимо удостовериться, что проводка квартиры выдержит нагрузку. А для этого самостоятельно осмотреть, правильно ли собран распределительный щиток. Подключение всех осветительных и технических устройств в помещениях не должно вызывать срабатывание автоматов.

Если такое происходит, проводка не выдерживает полной нагрузки от всего оборудования, установленного в квартире. Выход в замене автоматических выключателей, разделении проводки по группам.

В случае если отключения не произошло, можно рассчитывать, что прокладка электропроводки выполнена правильно. В качестве дополнительной меры убедитесь, надежно ли сделано подключение выключателей в электрощитке, и сверьте номиналы с фактической нагрузкой.

Проверка состояния электропроводки в квартире из старого жилфонда

Другое дело, если вы купили старый дом или квартиру. В этом случае провести проверку состояния проводки будет сложнее. Однако сделать это необходимо, поэтому рекомендуем воспользоваться приведенной методикой.

Сначала определите местонахождение всех распределительных коробок в помещениях. Сняв крышку, можно увидеть, алюминиевый или медный кабель использован для скрытой разводки и какого он сечения. Кроме того, уделите максимум внимания проверке изоляции электропроводки. Если провода старые, то материал изолирующего слоя может быть поврежден при любом перегибе. Поэтому перед началом ремонта жилья следует заменить проводку.

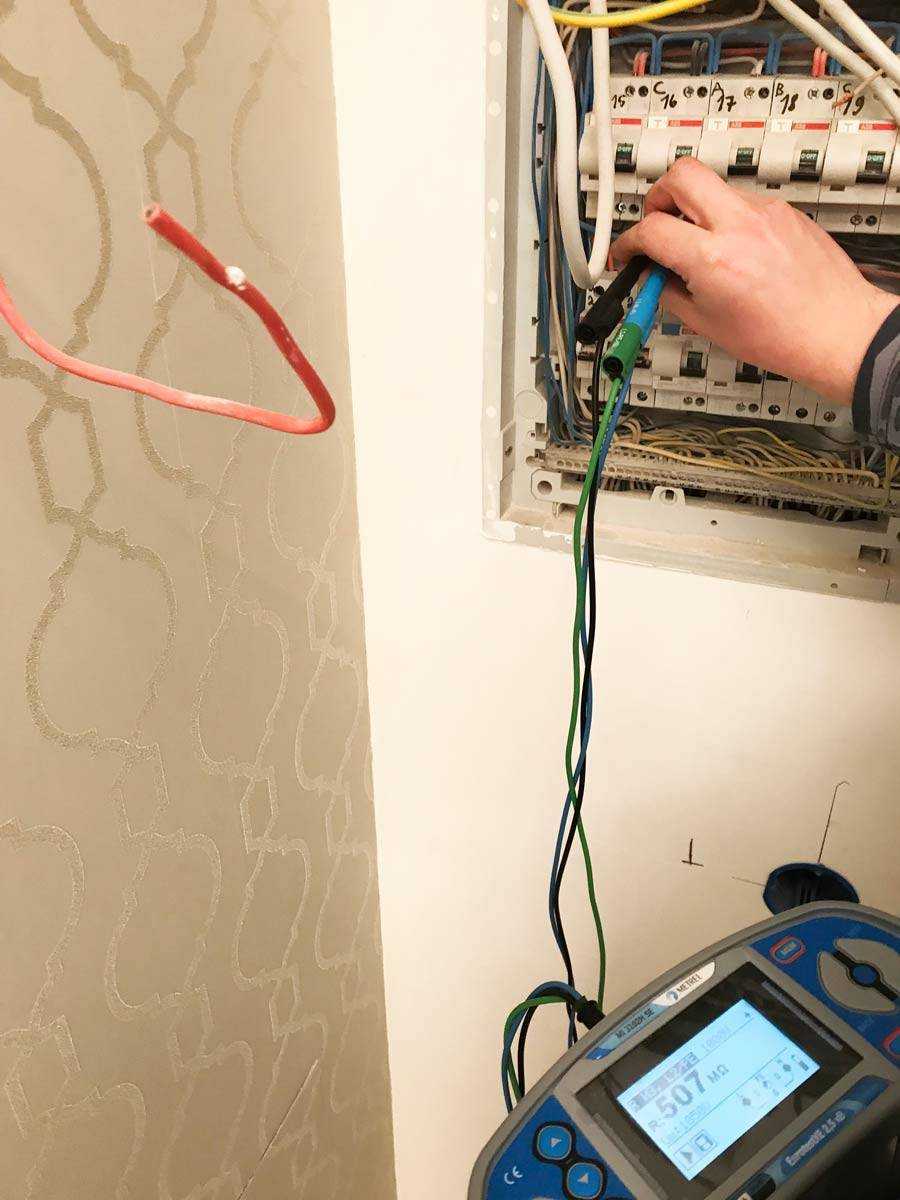

Лучше всего проверить сопротивление изоляции с помощью мегаомметра. Показания сопротивления должны быть ≥ 0,5 МОм. Если значения ниже, это показывает, что изоляция плохая, возможны пробои и утечки. Вероятно срабатывание УЗО, или же придется заниматься модернизацией электрощита.

Кроме того, нужно тщательно осмотреть все соединения проводов. Любые повреждения и скрутки, особенно если соединены медь с алюминием, должны устраняться. Надежно и безопасно использовать клеммные колодки.

Следующий шаг – проверка розеток и выключателей. При осмотре первых важно убедиться в целостности проводов и изолирующего слоя, уточнить значение номинала, который они выдерживают. Если розетки соединены с трехжильной проводкой, определите фазу, ноль и заземляющий провод. Это делается с помощью индикаторной отвертки или мультиметра − прибора для проверки электропроводки. После определения заземляющего проводника проверьте наличие заземления в розетке. В старых домах еще можно встретить металлические подрозетники. Их желательно заменить новыми пластиковыми.

Теперь о выключателях. В каждом нужно выявить, где подключена фаза, а где ноль. На отключение должен идти фазный проводок. Если сделано наоборот, то необходимо переподключить «концы», так как это небезопасно. Случается, что, даже меняя лампу в светильнике, можно получить удар током.

Теперь проведите осмотр вводного электрощитка. Если он укомплектован пробками старого образца, то их надо заменить на автоматические выключатели.

После этого нужно удостовериться, что электропроводка ванной комнаты оснащена УЗО, способным защитить от ударов током в случае пробоя изоляции. Не забудьте о запрещении установки УЗО на двухпроводную проводку по системе TN-C. Убедитесь, что использован кабель подходящего сечения и все подключения выполнены качественно. Устраните нарушения, если они обнаружены.

После проверки и диагностики каждого из важных узлов остается определить, что сеть выдержит подключение всех электроустройств. Но, как правило, в старом жилфонде сразу после заселения или немного позже приходится менять проводку. Если нет возможности заниматься ремонтом после переезда, то хозяева стараются не включать одновременно стиральную машину, пылесос, ноутбук и телевизор.

Проверка электропроводки в доме при ее неисправности

Повреждения электропроводки могут привести к пожарам и несчастному случаю от действия тока. К основным неисправностям относятся:

1. Возникновение обрыва провода, что становится причиной отсутствия питания на отдельном участке сети.
2. Отключение автоматов в щитке вследствие короткого замыкания фазы с нулем или заземлением.

Гораздо проще обнаружить неисправности электропроводки скрытого типа при наличии подробной схемы разводки в помещении. Эту схему обязательно включают в технический паспорт квартиры или дома.

Если схема отсутствует, то сначала определяют, как расположены трассы скрытой в стенах электропроводки. Если при прокладке соблюдались требования ПУЭ, линии проводки, соединяющие розетки и выключатели с распределительными коробками, должны быть прямыми. На трассах не должно быть отклонений от горизонтали или вертикали.

• Выполнение проверки обрывов

Проверка скрытой электропроводки на наличие обрыва проводится с помощью мультиметра.

При прозвоне требуется четкое понимание направления поиска. Светильники, розетки, выключатели получают питание через распределительные коробки от источника тока. Поэтому, если перестал работать один выключатель или розетка, а в других ток есть, то нужно искать обрыв между коробкой и этим устройством. Если тестер фиксирует отсутствие напряжения после коробки, то поиск ведем между этой коробкой и стоящей ближе к вводному источнику тока.

Внимание! Отсутствие электропитания на бра или люстре указывает на необходимость проверить линию, ведущую к выключателю, а для этого подключают тестер к фазе и нулю. Последний можно заменить вспомогательным отрезком провода, ведь обычно в выключателях как такового нуля нет. Если выключатель исправен, то его нужно включить и подвергнуть ревизии контакты осветительного устройства.

• Проверка на возможное замыкание

Эту работу проводят с помощью тестера или мультиметра, регистрируя показания сопротивления между фазой и нулем или между фазой и заземлением. Причем это делают на нескольких участках сети. Обследование выполняют при полностью отключенных приборах: нужно вынуть вилки из розеток, извлечь лампочки из цоколей светильников. Сеть должна быть обесточена. В целом технология несложная.

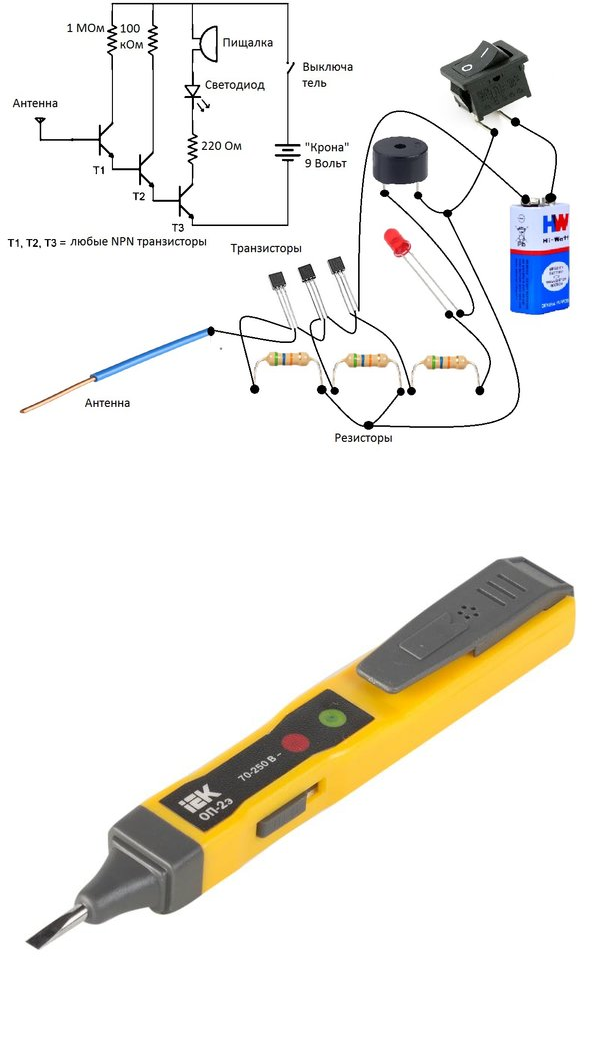

Кроме приведенного метода неисправности можно обнаружить детектором скрытой проводки. Однако данный способ не позволяет точно определить проблемное место.

Проверка исправности таких элементов сети, как розетки и выключатели, обычно не вызывает затруднений. Как правило, их легко осмотреть на целостность корпуса и наличие/отсутствие оплавлений, трещин, обгоревшего контакта. Если что-то вызывает подозрение, лучше просто заменить устройство на новое.

Подробнее о прозвоне проводки мультиметром

С помощью современных мультиметров или тестеров для проверки обрыва электропроводки специалисты выявляют различные неисправности в сети. Эти приборы позволяют зарегистрировать параметры сила тока, сопротивления и напряжения, характеризующие электрические цепи.

Выпускаемые сегодня тестеры не имеют принципиальных отличий, но в зависимости от личных предпочтений можно выбрать цифровое или аналоговое измерительное устройство. Мультиметры относятся к недорогим приборам, ими достаточно легко пользоваться, поэтому в домашнем хозяйстве неплохо иметь такое приспособление, чтобы применить в экстренной ситуации.

Что нужно знать о работе мультиметра? На лицевой стороне сверху расположено окошко дисплея, на котором высвечиваются измеряемые показания. В средней части находится переключатель. Теперь переходим к обозначениям:

• OFF – включено/выключено;
• ACV – значения переменного напряжения;
• DCV – значение постоянного напряжения;
• DCA – величина постоянного тока;
• Ω − значение сопротивления.

На панели предусмотрены разъёмы для щупов и для проверки транзисторов.

Установка на мультиметре режима прозвона позволяет выполнить все операции по тестированию сети: от проверки наличия контакта на разных участках цепи и обнаружения обрывов до ревизии розеток и выключателей.

Как самому выполнить тестером прозвон электрического кабеля? Приведем пошаговое руководство по диагностике проводки:

1. Переведите ручку переключателя в надлежащее положение − для обозначения режима прозвона обычно используется символ светодиода.
2. Штекер черного измерительного провода установите в разъем СОМ, здесь также встречаются знаки заземления или звездочка. Разъем со значком Ω или R предназначен для красного провода.
3. Включите прибор, если это не происходит автоматически в момент поворота ручки переключателя.
4. Проверьте исправность устройства, соединив между собой щупы. Прибор оповещает о работоспособности звуковым сигналом.
5. Концы тестируемого провода освободите от изоляции и зачистите, чтобы появился металлический блеск. Приложите к ним щупы.

Положительный результат, а именно, отсутствие обрыва провода, отражается звуковым сигналом и цифрой 0 на дисплее. Нарушение целостности фиксируется отсутствием сигнала и цифрой 1.

Очевидно, что тестирование выполнить несложно. Однако, как и любые другие электромонтажные работы, оно требует соблюдения техники безопасности.

Отдельно необходимо сказать о периодичности проверки электропроводки. Существуют строго установленные сроки проведения диагностических работ. Проверка сопротивления изоляции проводов выполняется, как минимум, раз в 3 года. Это указано в правилах технической эксплуатации электроустановок потребителей ПТЭЭП. Один раз в год проверяют наружное электрооборудование и особо опасные помещения. Каждые полгода необходимо протестировать устройства защитного отключения УЗО.

Соблюдение сроков проверки электропроводки в здании плюс оперативное и грамотное устранение обнаруженных неполадок и нарушений – все это помогает обеспечить безопасность при эксплуатации электрооборудования.

Методика проверки состояния электропроводки – Проверка электропроводки в квартире

Содержание

Первичный осмотр после покупки

Если вы только купили дом либо квартиру, первым делом нужно проверить состояние проводки, т.к. даже малейшие неисправности могут в последующем привести к поражению электрическим током или возникновению пожара. В новом и старом доме технология ревизии будет отличаться, поэтому отдельно посмотрим оба способа. Сразу же обращаем ваше внимание на то, что перед проверкой электропроводки необходимо обязательно отключить электроэнергию в щитке. Работать под напряжением, особенно неопытным электрикам, категорически запрещается!

Новостройка

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Скрутки делать запрещено, смотрите перечень разрешенных способов соединений в главе 2.1. ПУЭ п. 2.1.21. Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм2, номинал автоматического выключателя розеточных групп не должен быть больше номинального тока розеток, обычно это 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать.

Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

Старое жилье

Сложнее проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике.

Найти все распределительные коробки по комнатам

Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять.

Правильной будет проверка сопротивления изоляции мегомметром (так сказать на пробой и утечку тока). Её сопротивление должно быть не меньше 0,5 МОм. Но такой прибор есть не у каждого, поэтому можете «для приличия» измерить сопротивление хотя бы мультиметром, хотя это сложно назвать нормальной проверкой. Если сопротивление изоляции плохое – будут происходить утечки, и может срабатывать УЗО, если вы будете модернизировать электрощит. Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью.

При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

Проверить розетки и выключатели света

В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье.

После того как вы определите, где заземляющий проводник, необходимо проверить заземление в розетке. Об этом мы тоже подробно рассказали. Еще очень важный момент – если розетка установлена в металлический подрозетник, лучше заменить его на более современный, пластиковый. Что касается выключателей света, их нужно самому разобрать и убедиться, что на разрыв идет фазный провод, а не нулевой. Если до этого горе-электрик подвел на разрыв ноль, придется переделать подключение, т.к. такой вариант небезопасный – даже при замене лампочки в люстре вас может ударить током.

Осмотрите вводной щиток

В нем должны быть установлены современные автоматы, а не пробки, которые использовались в далеком прошлом. Обязательно проверьте, чтобы на электропроводку в ванной комнате было установлено УЗО, которое защитит от поражения электричеством при пробое изоляции и утечке тока. При этом учтите, что установка УЗО в двухпроводной проводке (система TN-C) запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7).

Также проверьте качество всех подключений и сечение вводного кабеля. Если сечение недостаточное, замените кабель на более подходящий.

Когда все самые важные узлы будут проанализированы, останется проверить старую проводку на нагрузку, как мы описывали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но какое-то время можно и подождать (к примеру, до ремонта), просто не включать сразу много мощных электроприборов.

Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре. Вот и вся технология проверки старой и новой домашней проводки. Как вы видите, сделать ревизию не очень сложно, однако время на это уйдет достаточно! Обращаем ваше внимание на то, что в своем доме или квартире нужно проверять состояние электропроводки примерно раз в год. Все, что от вас требуется — подтягивать винтики на зажимах проводов, а также визуально смотреть, нет ли подгоревшей изоляции.

Методика проверки состояния электропроводки

Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.

Проверка неисправности изоляции

Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:

• периодические, самостоятельные или с помощью профессиональных электриков;
• автоматические, через специальные устройства в течение всего технического цикла.

В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

Проверка целостности отдельного куска провода

Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:

1. Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
2. Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.

Во время работы с кабелем (даже обесточенным) нельзя касаться его руками или другими участками тела. Приборы и щупы защищены специальными пластиковыми насадками, за которые их следует держать.

Определение наличия короткого замыкания

Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.

Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

• для внутриквартирных сетей скрытой прокладки 40 лет;
• для открытой 25 лет;
• для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
• для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

В каких случаях проводится прозвонка проводов

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Безопасная и правильная работа мультиметром

Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:

1. В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щите, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
2. Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
3. Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
4. Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно  проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал).
• Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната)  опять должна быть обесточена.
• Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
• Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Меры безопасности

Важно помнить, что прозвонка — это работа с электричеством. Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:

• Использовать крокодилы, которые повышают надежность контакта.
• Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
• Не допускать прикосновения руками к участкам кабеля (провода).

Нельзя касаться руками проводов

Есть ряд наиболее часто допускаемых ошибок:

• Неправильная установка режимов измерения на приборе.
• Некорректное подключение щупов.
• Несоответствие напряжения требуемым параметрам.
• Путаница со шкалами приборов.

Важно вовремя устранить неисправность

Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя. Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр).

Также возможно ее проведение при помощи подручных средств. При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности. Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.

Видеоинструкция

Ring Wired 2 Механический звонок – видеодомофоны

Sthlm71 7 сентября 2021 г., 13:16 1

Я купил проводной дверной видеозвонок.

Трансформатор в моем доме выглядит так (Фриланд 763). Вторичный 12 В 1 0 А Прерывистый.

IMG_86541512×2016 170 КБ

IMG_86551512×2016 155 КБ

Работает ли это с дверным звонком Ring Wired?
(Кольцо, совместимое с дверными звонками, питающими 10–24 В переменного тока, 50 или 60 Гц, 40 ВА)

У меня есть 2 Механический звонок в моем доме, один на первом этаже и один наверху.
Нужно ли подключать соединительный кабель к обоим или достаточно сделать это через один?
Это тот, что наверху и последний в очереди

IMG_86561512×2016 203 КБ

Marley_Ring 8 сентября 2021 г., 14:52 2

Привет, @Sthlm71! Проводной видеодомофон может питаться от сети переменного тока 10–24 В, макс. 40 ВА, 50/60 Гц. Похоже, что блок питания, который у вас есть, будет работать для питания вашего дверного звонка. Как упоминалось в нашей статье справочного центра по установке, эта установка предназначена для использования питания от вашего звонка через соединительный кабель, который, в свою очередь, отключит комплект звонка.

Для домов с двумя комплектами звонка вам нужно будет только поместить соединительный кабель в главный или основной комплект звонка. Надеюсь, это поможет!

Sthlm71 13 сентября 2021 г., 11:46 3

Привет, Марли! Спасибо за хороший ответ! У меня есть еще два вопроса:

528542-08c3888539357dff717e46e7328b799d525×700 47.6 КБ

Белый и синий кабель идут от трансформатора

Первый звуковой сигнал выглядит так это Транс и Фронт или по подключению легко понять?

Sthlm71 13 сентября 2021 г.

Вы можете выбирать между дверными звонками различных типов для двери вашей квартиры. На самом деле Ring предлагает два типа дверных звонков: проводной и беспроводной .

Проводная квартира Дверные звонки Ring сложнее в установке и обслуживании, но как только вы подключите их к электросети вашего дома, вам не придется беспокоиться о постоянной замене батареек. Напротив, беспроводные дверные звонки проще в установке. Однако они питаются от батареи и нуждаются в регулярных проверках, чтобы обеспечить срок службы батареи.

Дверной звонок Ring, разработанный специально для многоквартирных домов и арендаторов, называется Ring Peephole Cam. Это беспроводной дверной звонок с батарейным питанием, который устанавливается над дверным глазком.

О Ring

Ring — это интеллектуальная охранная компания, основанная в 2013 году в Санта-Монике, Калифорния, Джейми Симинофф. Его самый известный продукт — дверной видеозвонок. Тем не менее, Ring также продает другие интеллектуальные продукты безопасности, такие как сигнализация, камеры и освещение.

Когда кольцо было основано, оно обслуживало только жилые дома на одну семью. Но теперь Ring продает смарт-устройства для квартир в многоквартирных домах. Некоторые из предложений Ring, ориентированных на квартиры, включают камеру с дверным обзором, серию дверных видеозвонков Ring и камеру Ring Peephole Cam.

Посмотрите, как работает ButterflyMX:
